当海思Hi1152遇上SKY85755-11会怎么样?手动换功放芯片折腾记

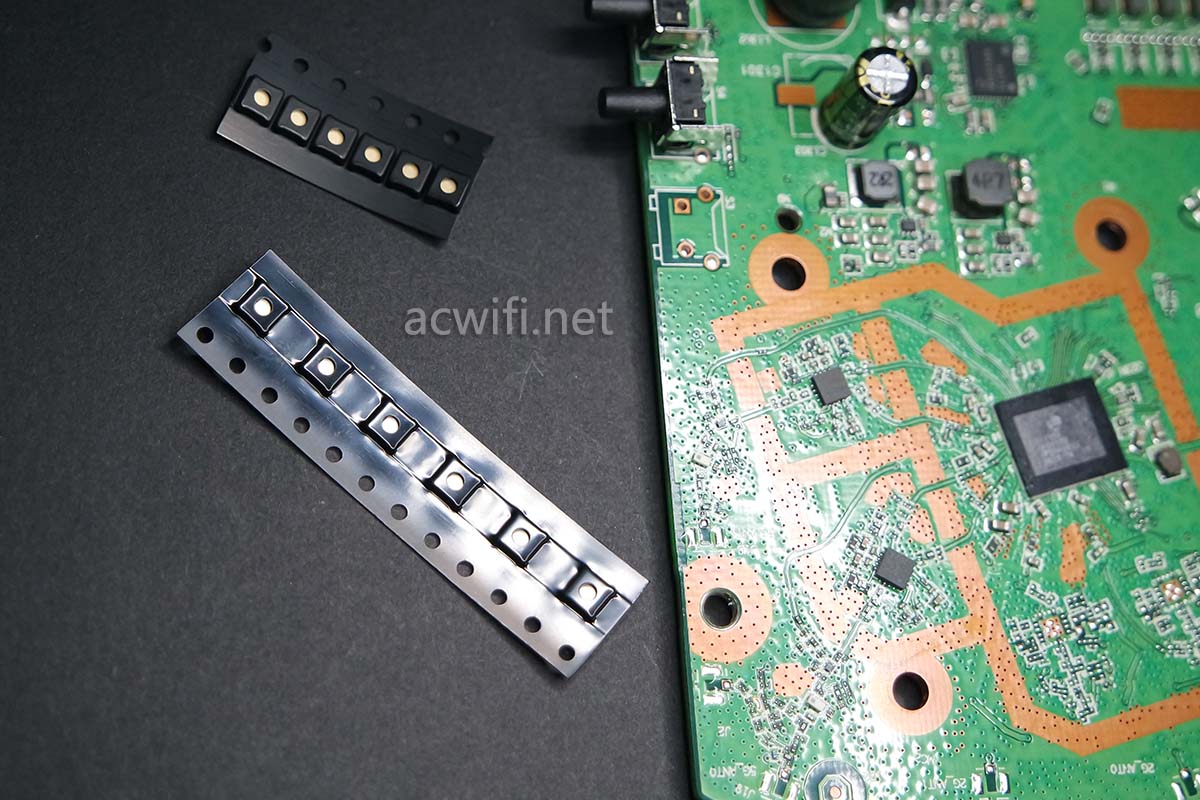

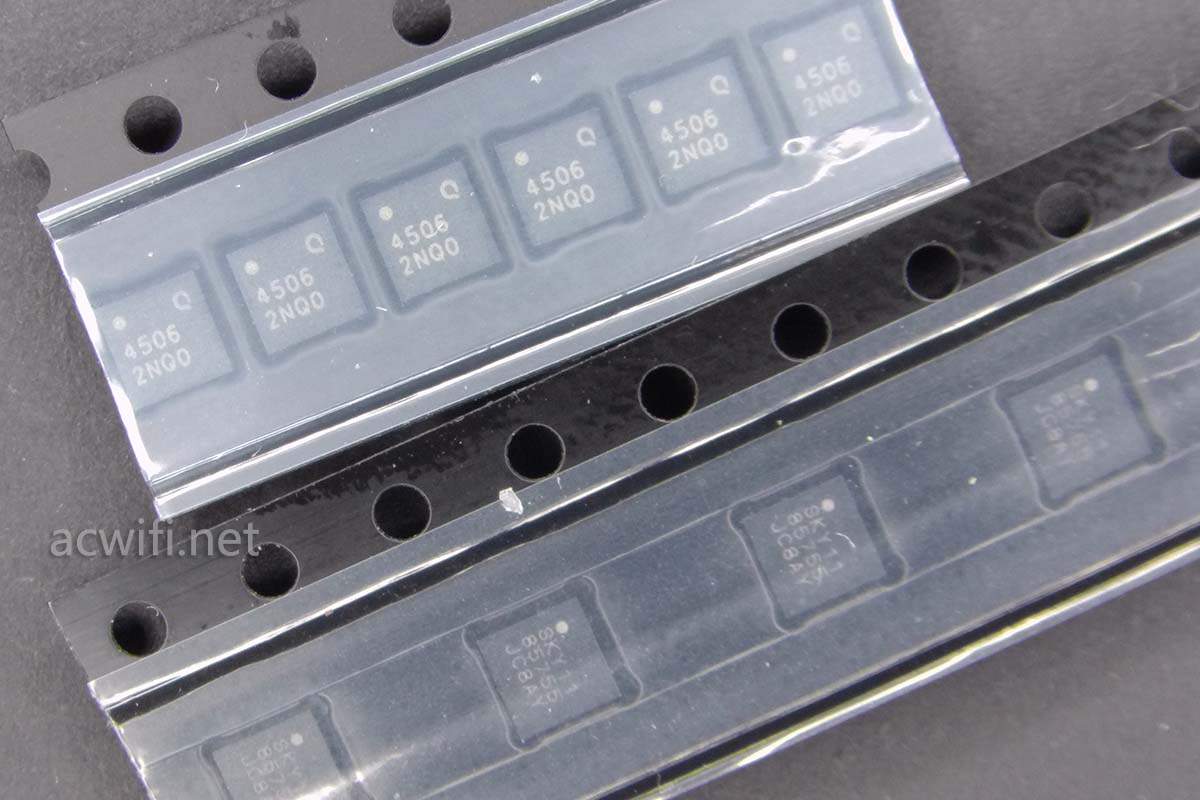

连续拆了两台华为的光猫,无线配置均是一样:Hi1152+5G FEM芯片RTC7676,看了针脚,找到对应的两款FEM芯片,分别是SKY85755-11和QPF4506B。在淘宝问了零售价格,前者16元一颗,后者11元一颗,RTC767 7元一颗。我分别要了6颗SKY85755-11和QPF4506B,一共162元邮费顺丰到付。收到的是如下两排芯片:

无线路由器换功放芯片

放大看看这些3x3mm大小的FEM芯片:

无线路由器换功放芯片

或许你会问,为啥是这样的包装呢?有兴趣的可以去百度搜索 SMT贴片、SMT流程,会看见整卷整卷的芯片。

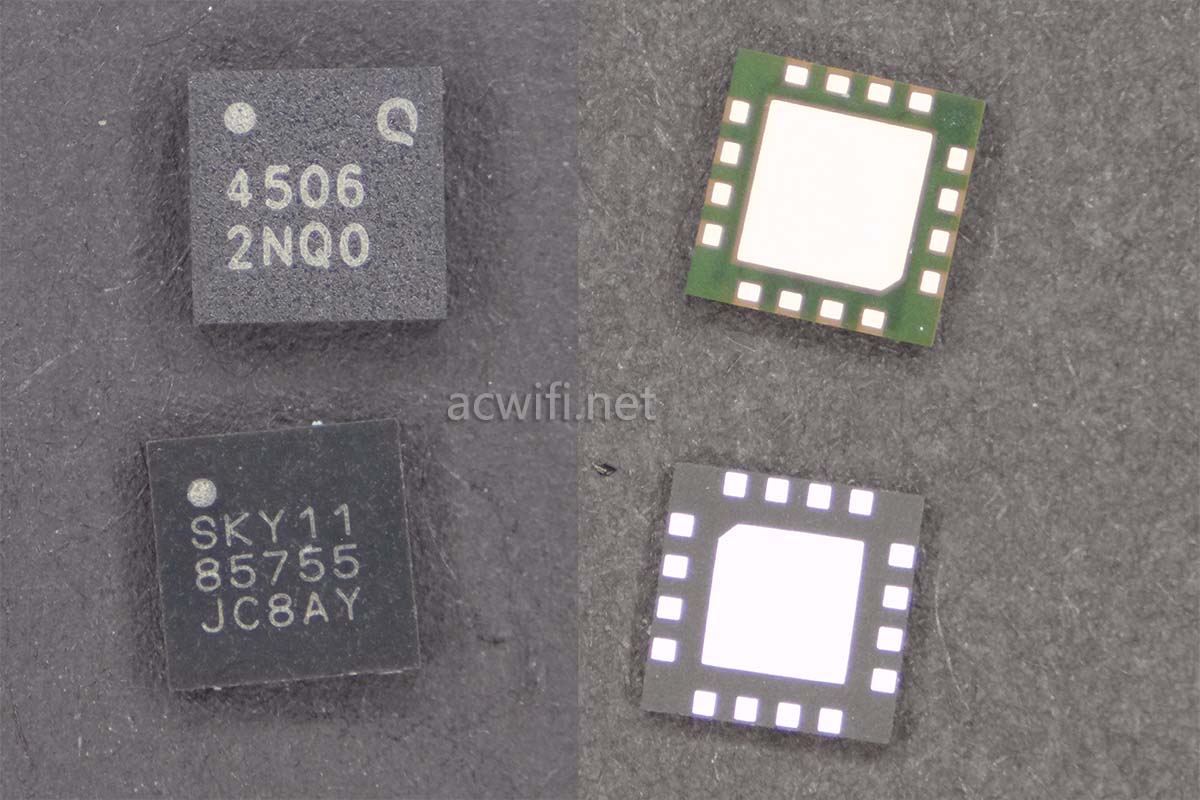

再放大看芯片正面和背面针脚:

QP4506B SKY85755-11

QPF4506B和QPF4506是一样的参数,带B结尾是为Broadcom优化的版本。功率是一样的:

POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM

POUT = +16 dBm MCS11 HE80 -43 dB Dynamic EVM
POUT = +18 dBm MCS11 HE80 -40 dB Dynamic EVM
POUT = +20 dBm MCS9 HT80 -35 dB Dynamic EVM
POUT = +21.5 dBm MCS7 HT80 -30 dB Dynamic EVM
POUT = +24 dBm MCS0 HT20 Spectral Mask Compliance

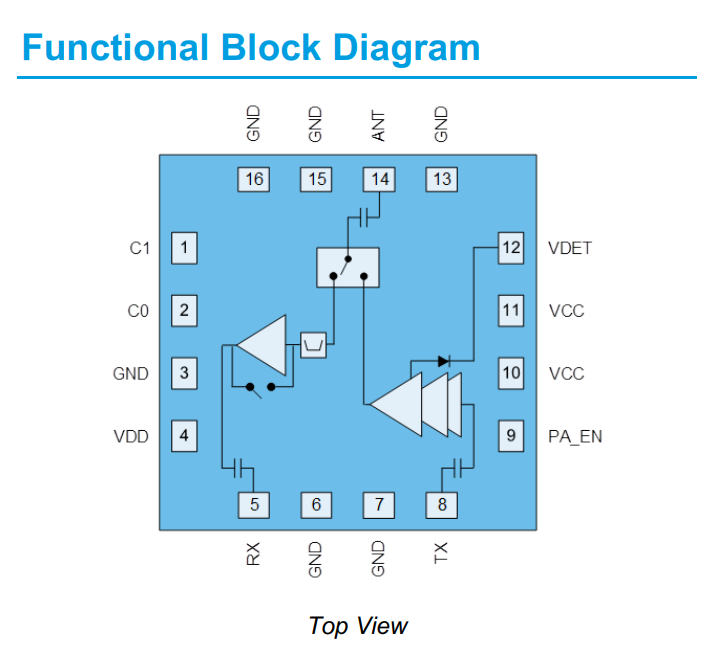

QPF4506针脚定义:

QPF4506针脚定义

其它两款芯片没找到上图这样的图解。

然后是SKY85755-11的功率参数:

MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM

QPF4506B跟SKY85755-11两者的放大功率在802.11ax模式下很相近,我先挑SKY85755-11来替换上。

东西都买来了,直接干就是了,不用思前想后,既然拿华为HS8145x6折腾坏了无线射频电路,如果还能开机,最坏的结果是当作光猫使用呀(EPON)。

无线路由器换功放芯片

早知这么能焊接上芯片,我花钱去找修手机的去换了。真的,浪费时间还麻烦事多。

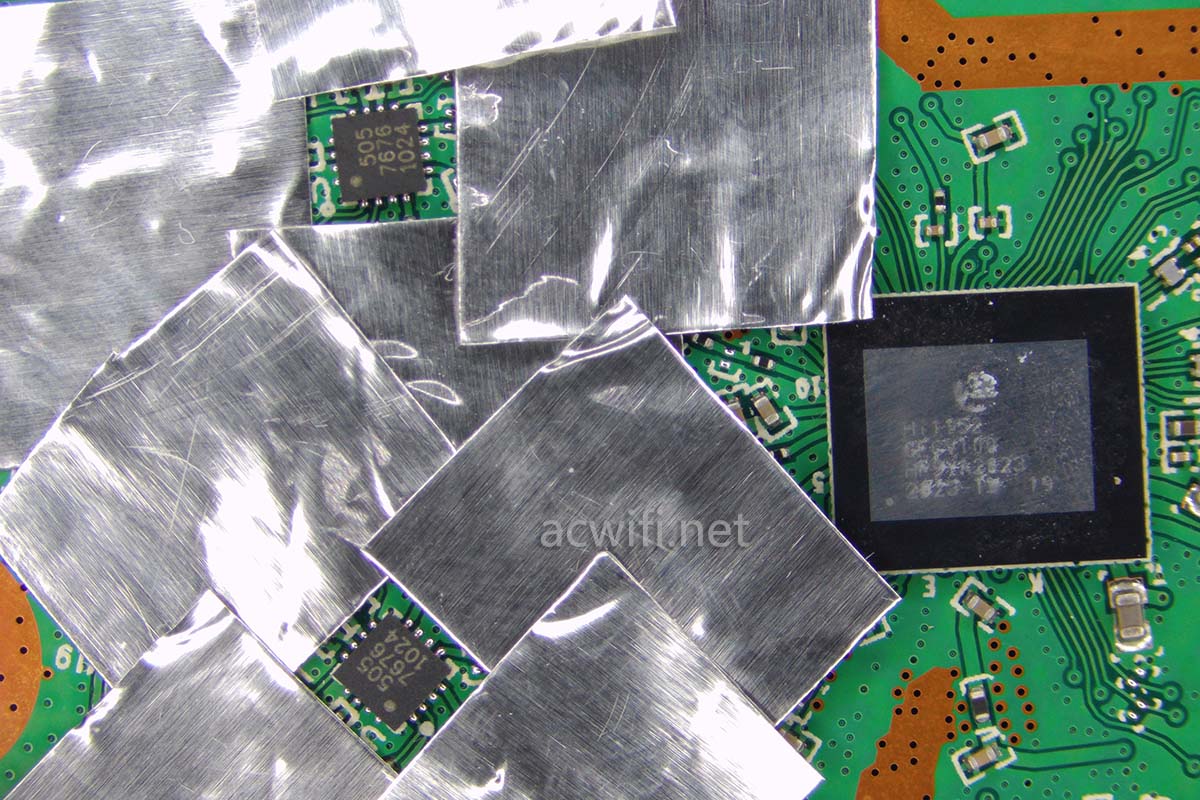

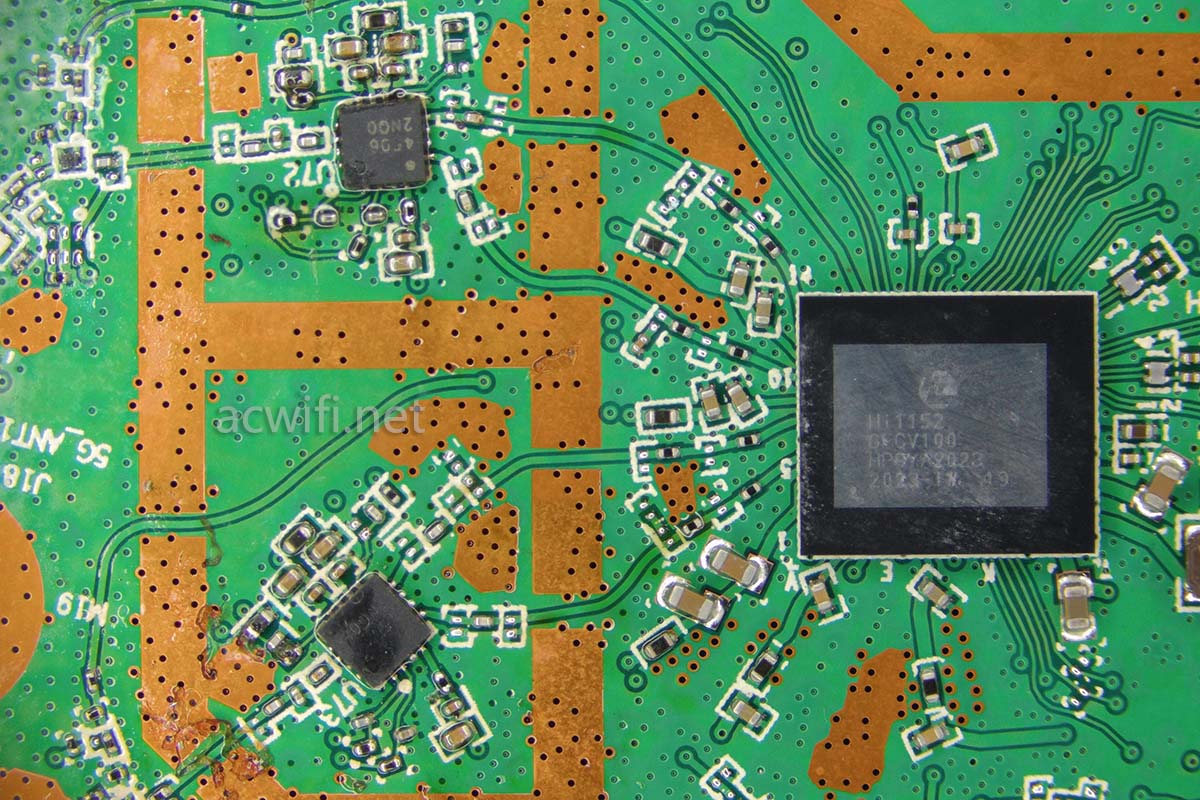

拆开拿出主板,做好保护:无线路由器换功放芯片

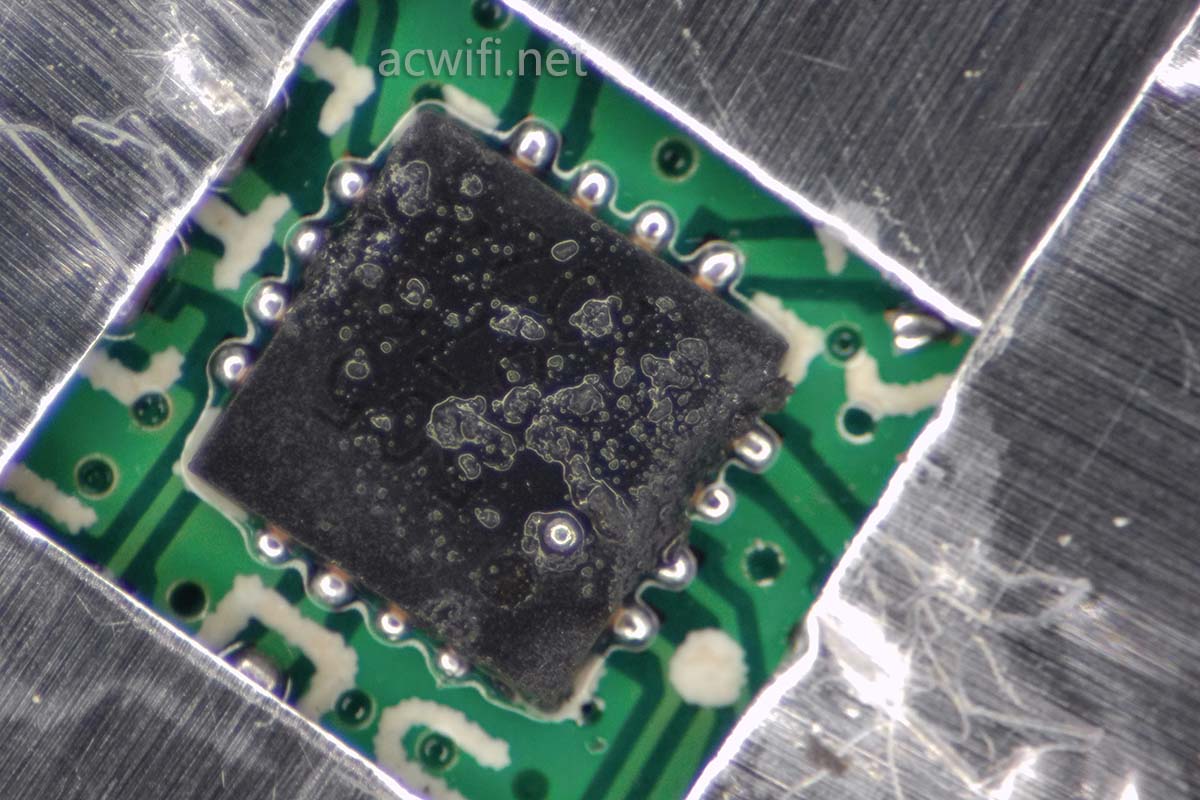

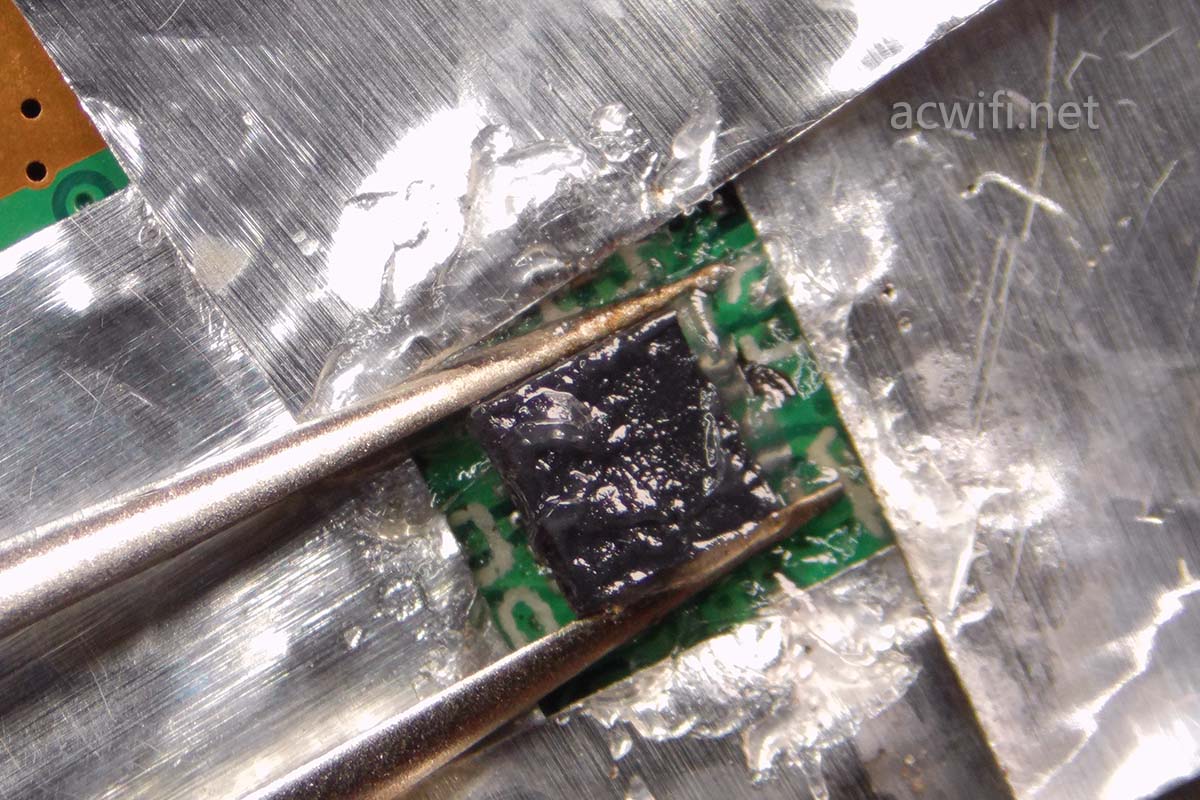

热风枪调到350度吹,手拿着镊子,吹了10秒,表面都吹成这样了还是拿不动:

无线路由器换功放芯片

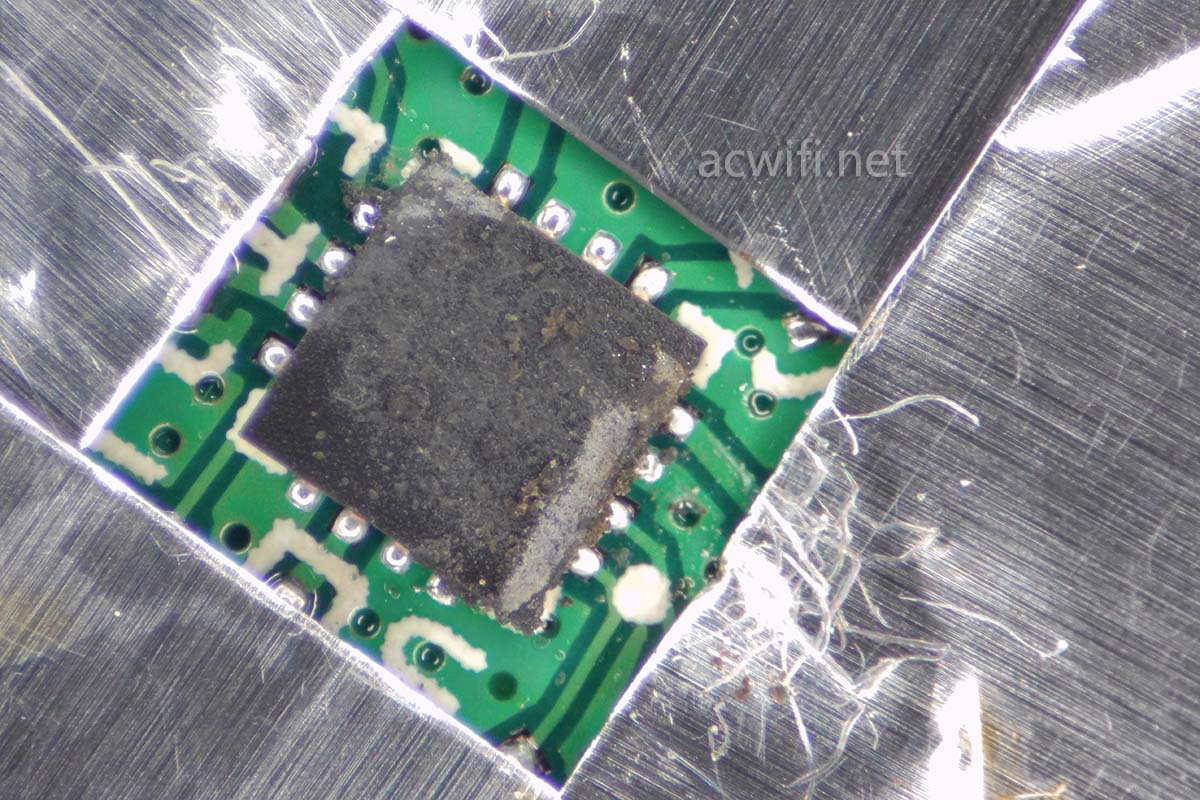

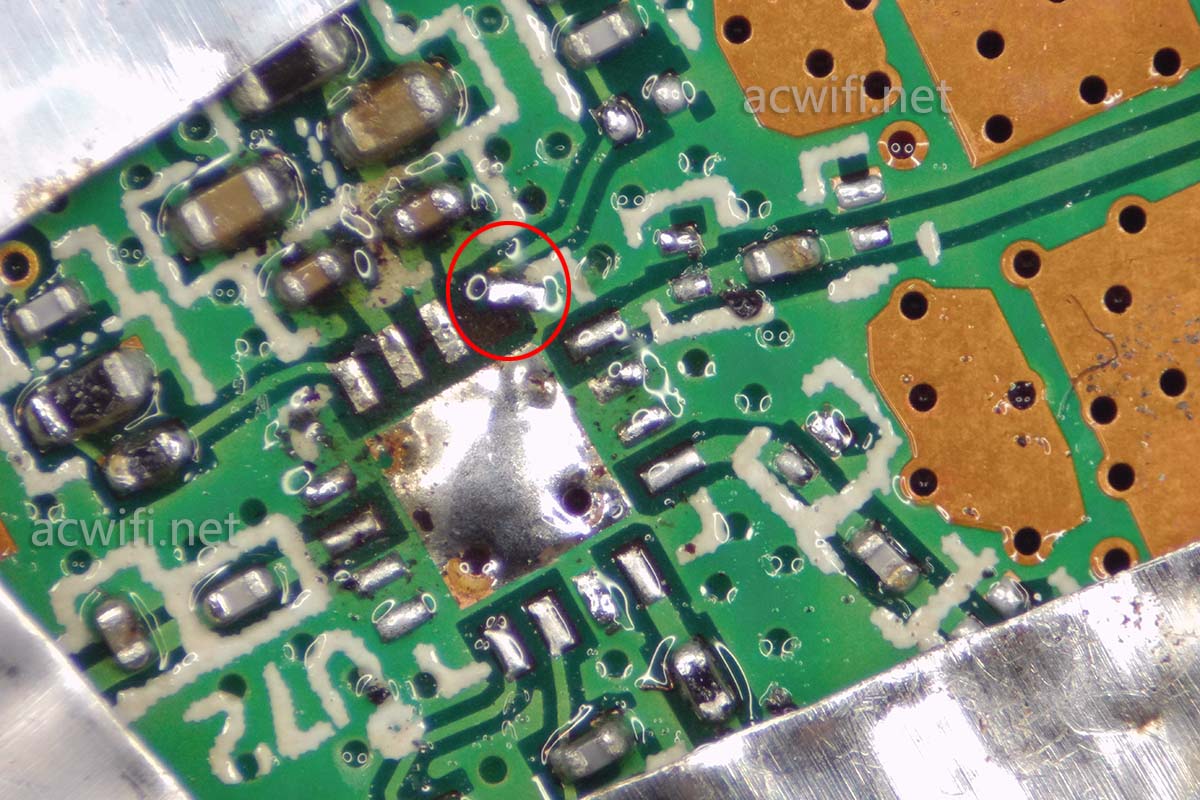

再试一次,镊子一用力,就像夹碎了的感觉,这芯片算是残废了不? 传说中的华为高温无铅锡?

无线路由器换功放芯片

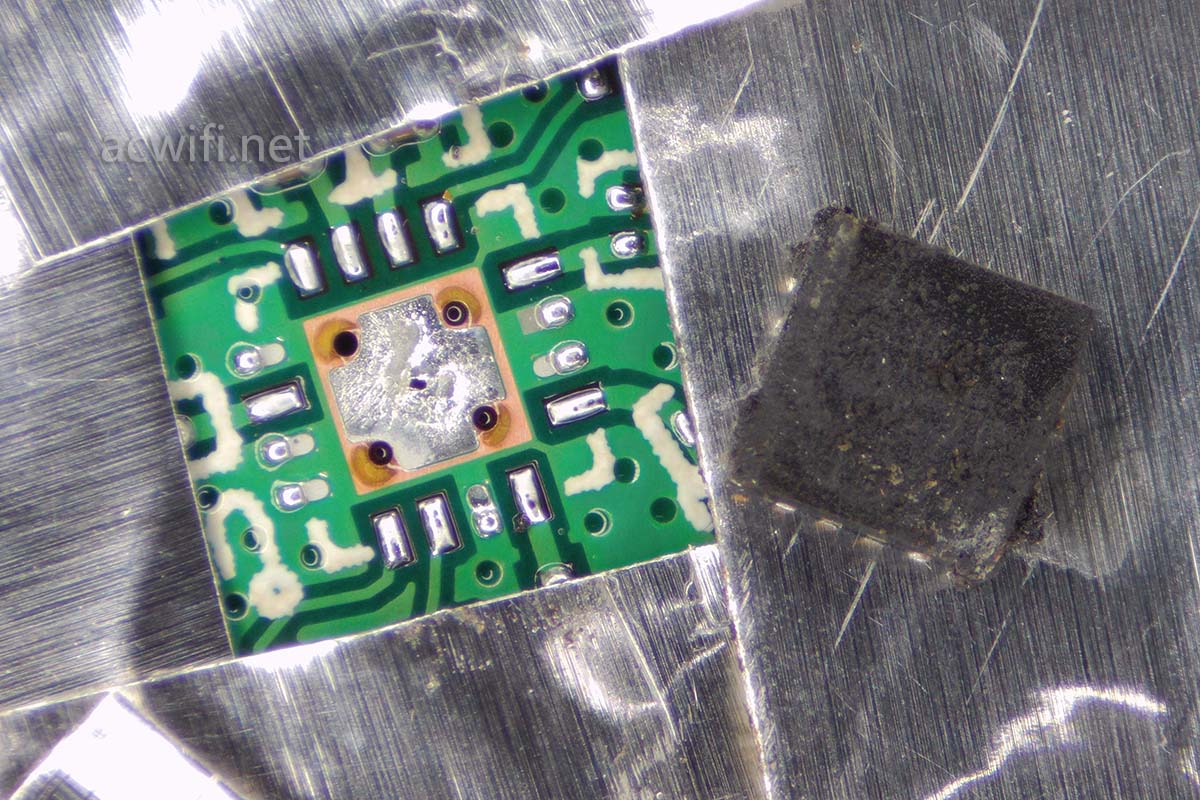

调到450度最大风速,换小一号风嘴,风继续吹,终于把RTC7676吹下来了。(下图焊盘空位的左下角有个白色小圆点,对应着芯片一角上的小圆点,是1号脚)

无线路由器换功放芯片

当你掌握技巧之后,做同的事就会很效率了,第二颗不用10秒就取了下来。取下来用10秒,焊上去就要100分钟,我没夸张。。。。

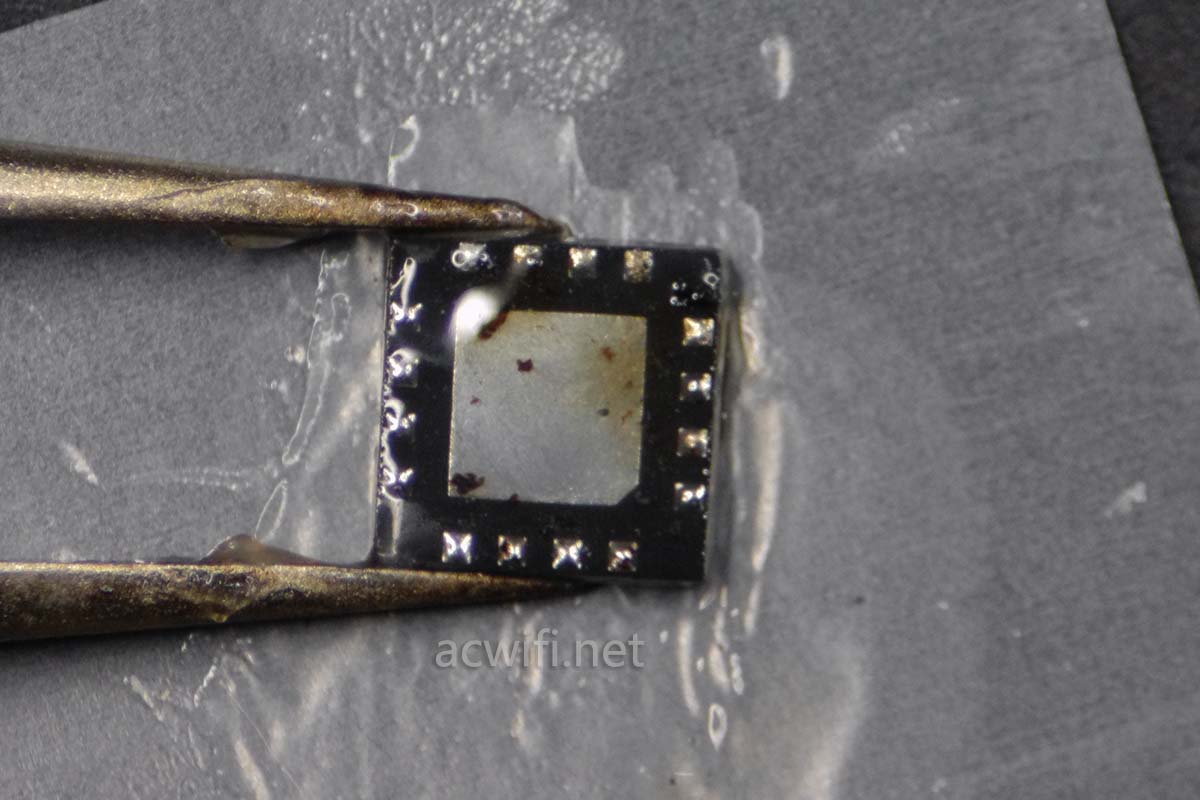

取出SKY885755-11,首先在引脚上一点锡:

无线路由器换功放芯片

主板空焊盘位上面上一点焊油,我上了很多油,滑滑地的感觉。对准1号脚位置,开热风枪吹。

无线路由器换功放芯片

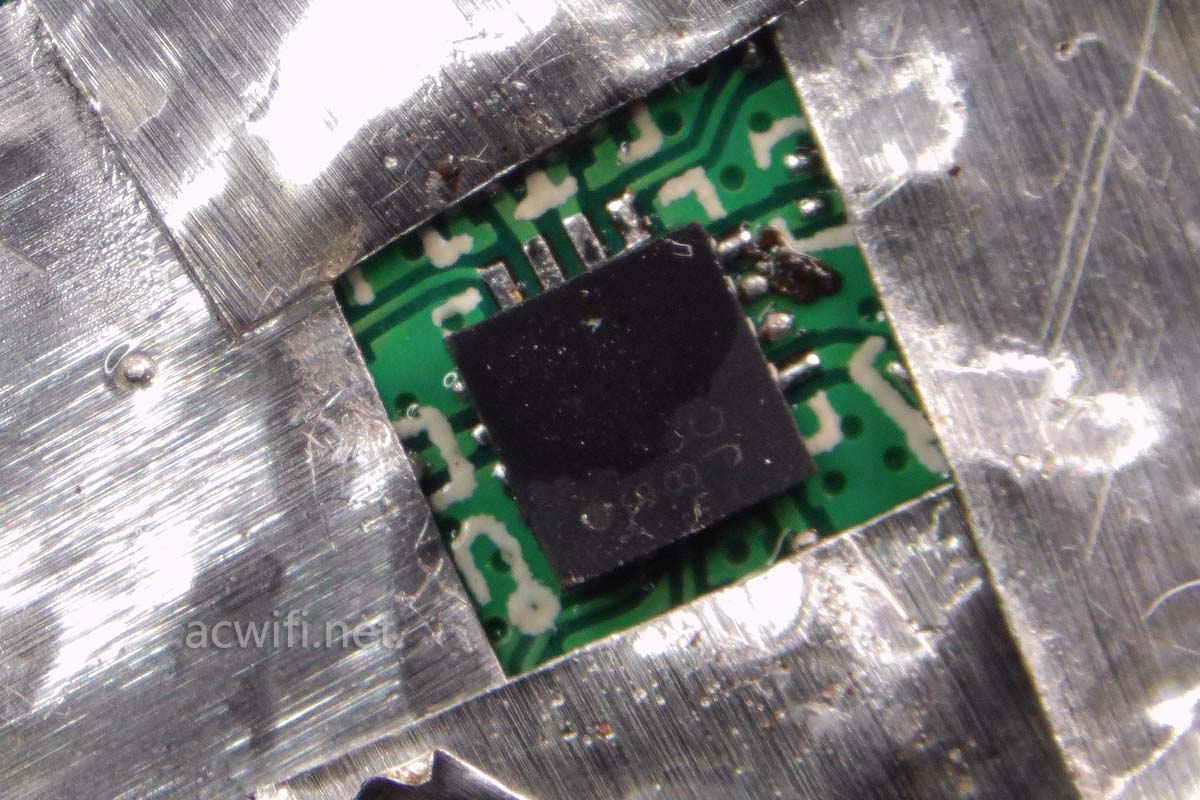

我反复吹了按了推了无数次之后,还是歪了:

无线路由器换功放芯片

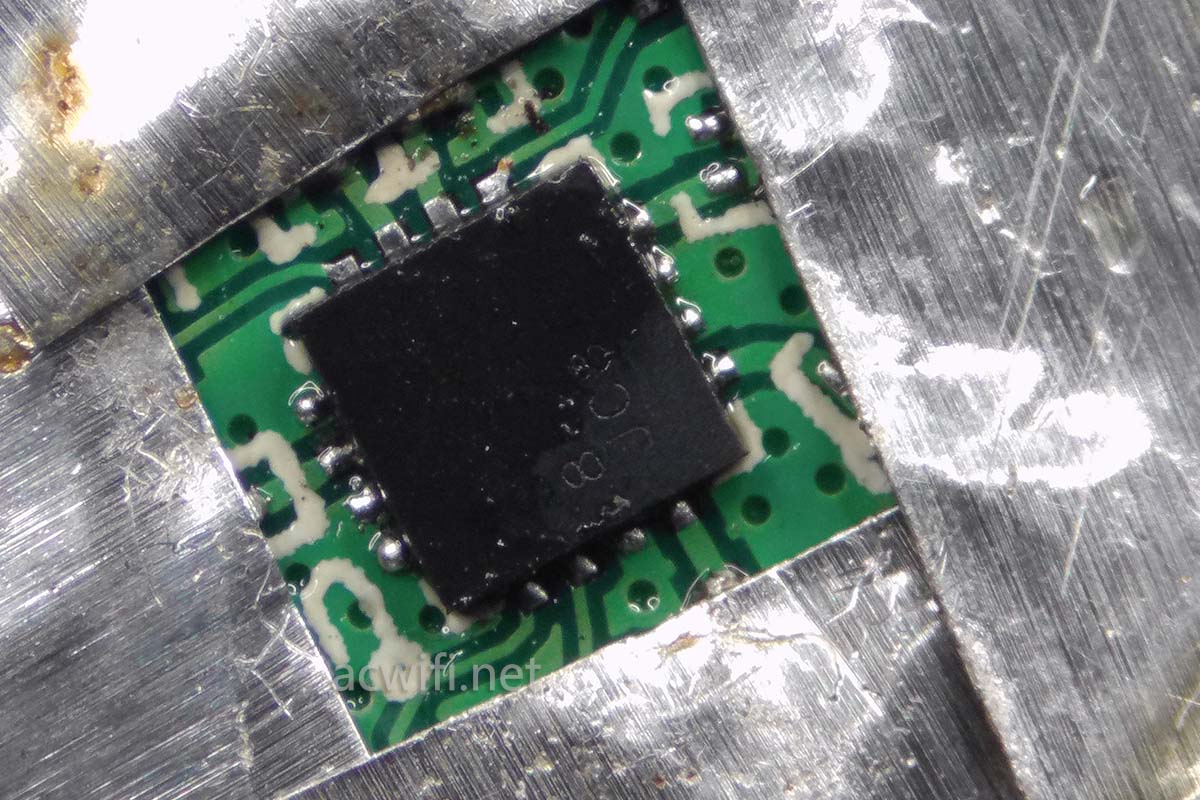

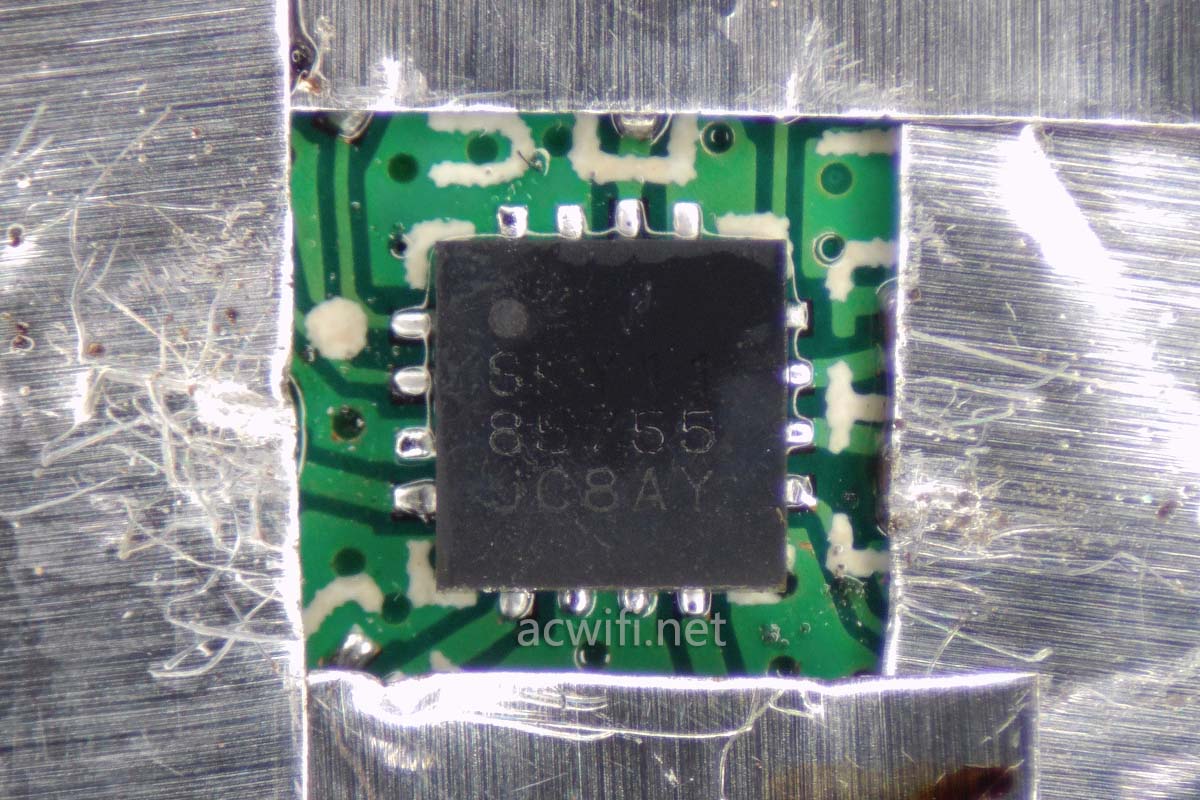

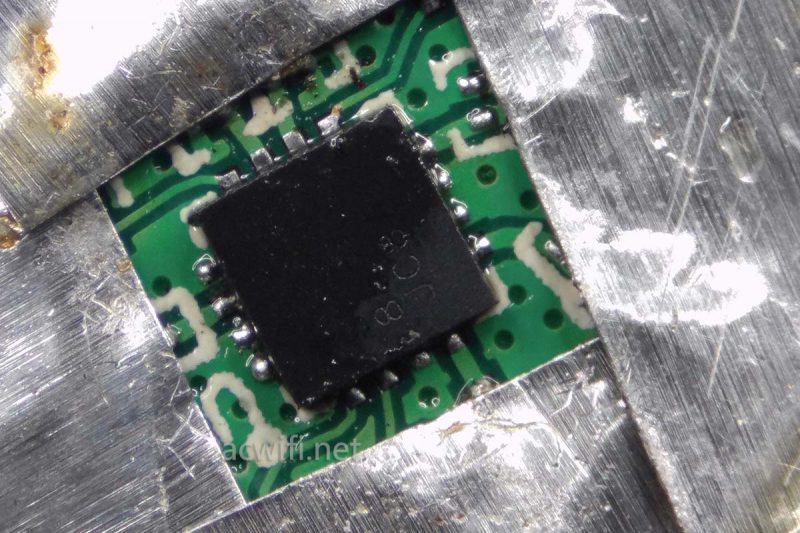

再经过无数次的摧残之后正了:

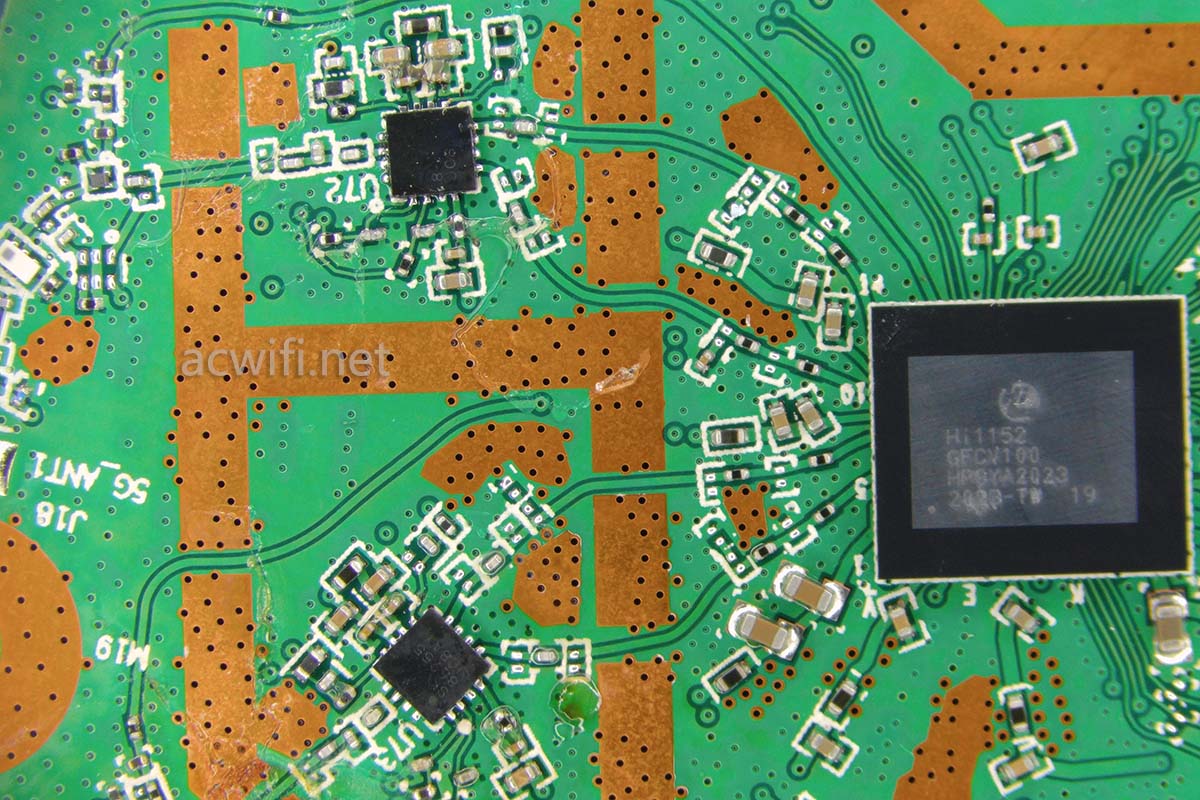

无线路由器换功放芯片

如法炮制另一颗后开机。咦,为啥只有2.4G信号,5G坏了??没5G WiFi呀。。。

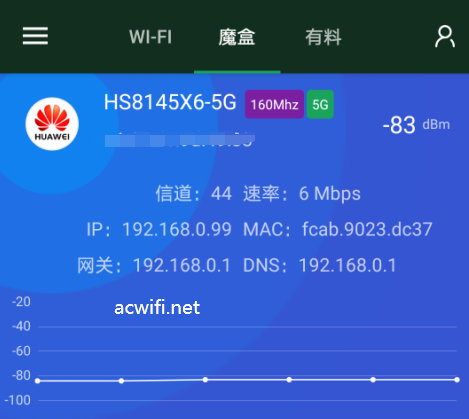

这是支持160MHz频宽的wifi6,5G信号要慢一会儿才出现。。。请原谅我第一次换芯片的鸡动。再过一会,终于出来5G信号了,但是,弱得不能再弱了吧:-83dBm

无线路由器换功放芯片

简直就是无线没有工作的状态,可能没焊好,有些重要的针脚虚焊了没接通。重来,拆机,拆下来重新上锡,再放回去吹,又历时了100分钟之后的样子:

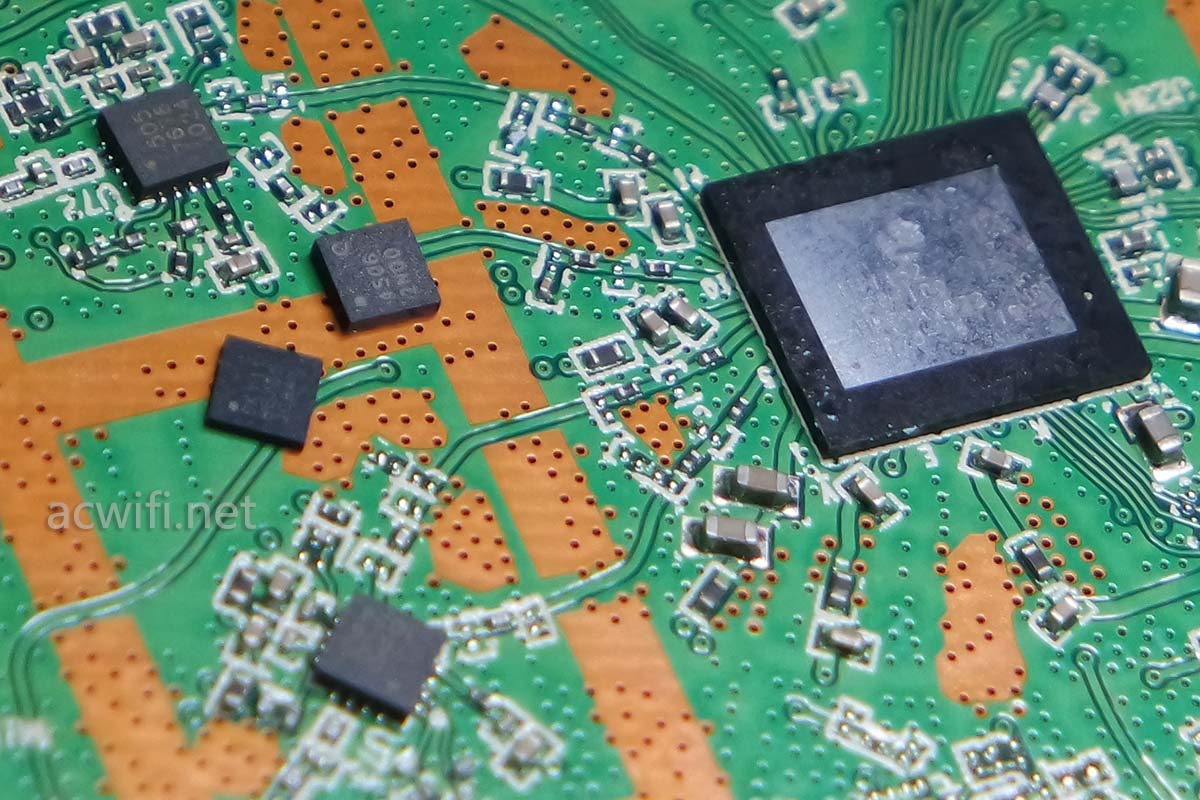

无线路由器换功放芯片

我看着就非常满意了,你满意不?? 我不说,你还以为是SMT贴片的效果是不。

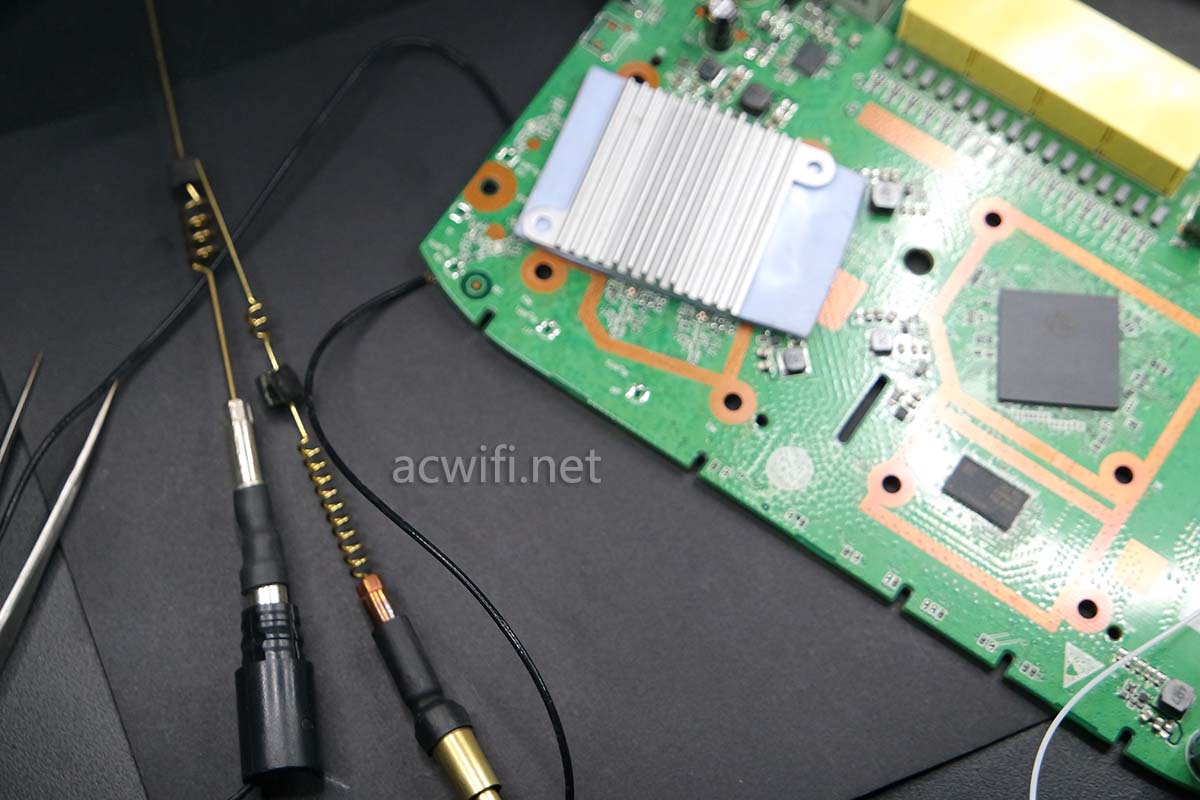

这次不装回壳子里,直接拿之前拆下的天线接上去开机,加上简单的散热,直接开机了:(谁还记得这两根双频天线是从哪台无线路由器拆下来的,猜到的没奖)

无线路由器换功放芯片

开机,把内心的鸡动压抑着慢慢在等5G WiFi信号的出现,就如上学时等待心仪的女同学出现一样(啪的一巴掌,醒醒吧)

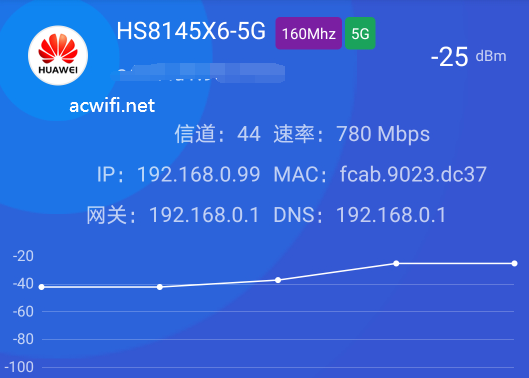

mate20手机连接上5G wifi,显示信号很强,但速率不是160MHz的1733Mbps,心里有点不安。

无线路由器换功放芯片

证明SKY85755-11是可以用在海思Hi1152身上的,能够让无线射出,又能把无线吸回来。。至于能达到怎样的工作状态,又是另一回事了。

在更换FEM芯片之前,我已经对华为HS8145x6做了简单的测试,以便在万一成功更换且万一能如常工作的情况下做个对比。没有对比,怎么行呢。不对比一下,你怎么知道自己的弱点,然后去修正,一点点进步,说到这里我先祝大家新年进步呀!学业进步,工作进步,泡妞进步。



我有个想法,如果换了之后无线功率变强了,而根据能量守恒定律,用电功耗也会增加的,所以呢,我想做换芯片之前的三项测试:

整机用电功耗;

在C点位置的无线信号测试;

在C点位置的无线速度测试。



整机用电功耗对比

用USB电流表接在无线路由器的DC电源前端,直接测DC口,减少因开关电源在不同功率输出而有不同的转化率所造成的误差。使用IxChariot软件对AX200接收终端进行打流,时间2分钟。

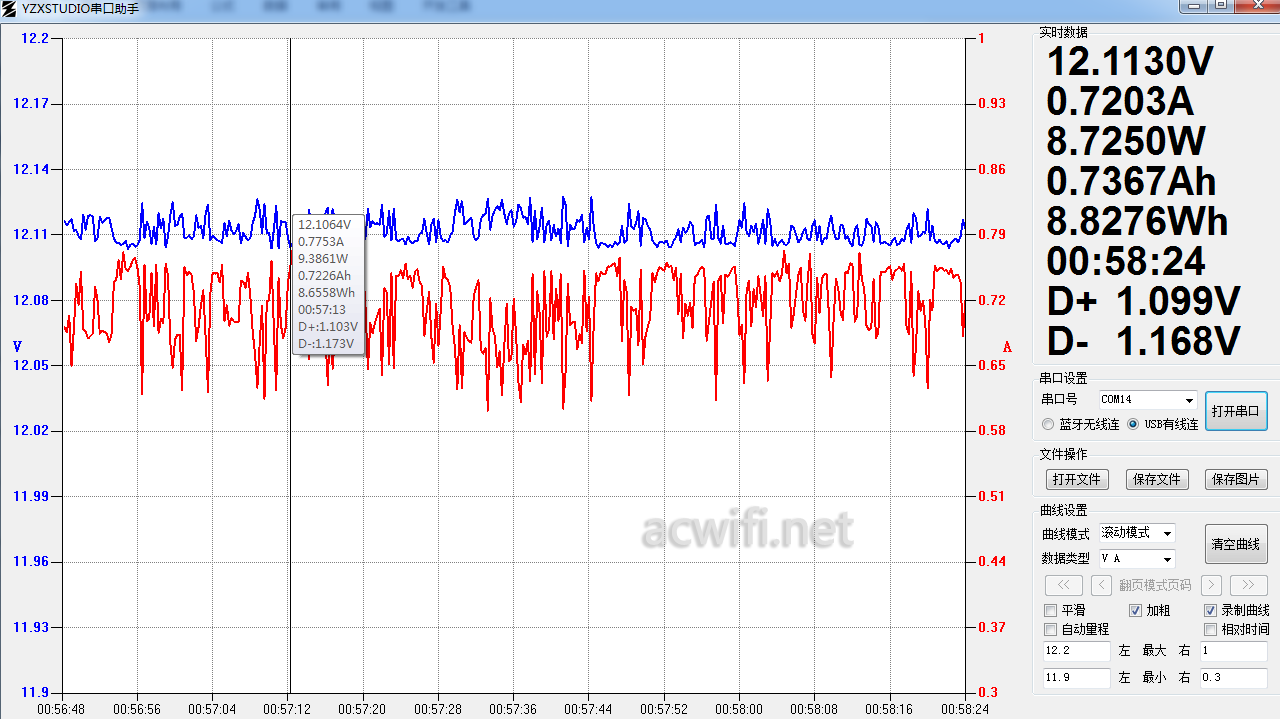

换FEM芯片之前,在5G传输时最大功率是9.38W,如下图:C点位置测速时最高功率9.38W

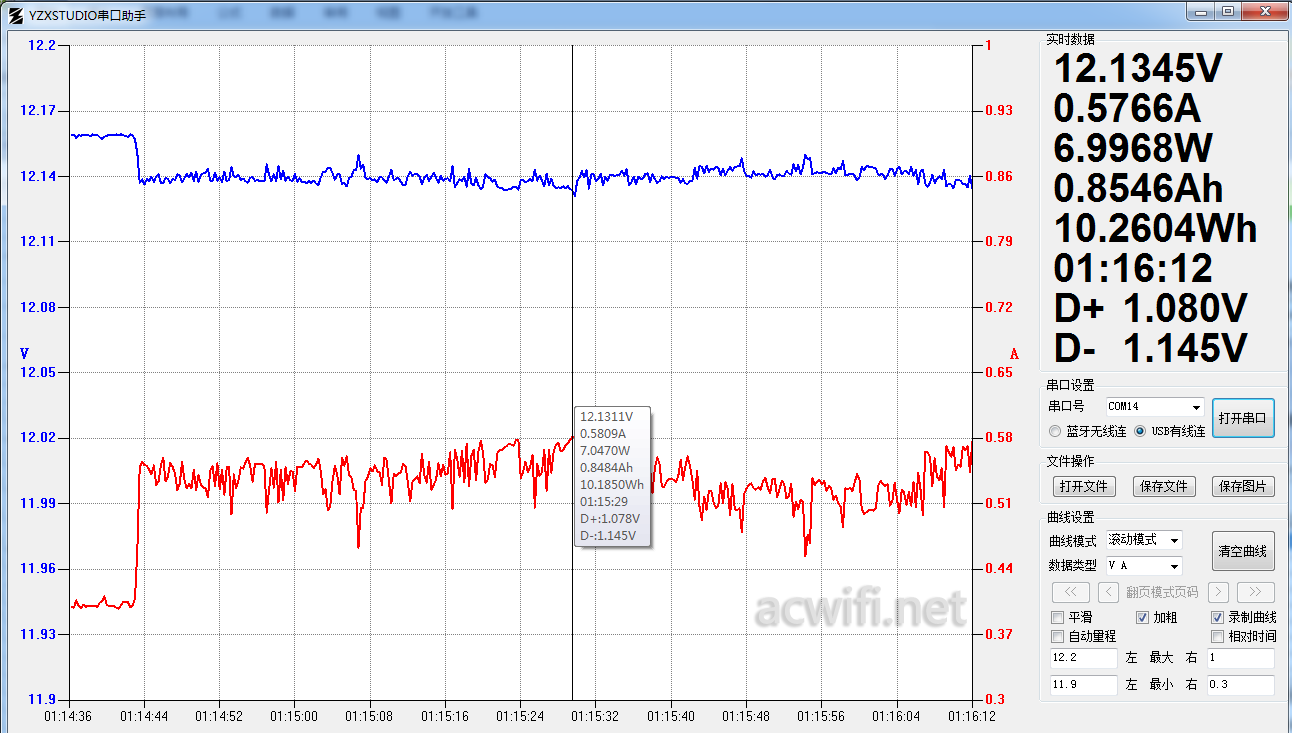

换成SKY85755-11,在5G传输时的最大功率是7.04W,如下图:

换SKY85755-11后 AX200 C点 最高功率7.04W



比换之前低了2W多的功率。



在C点位置的无线信号测试

对比信号如下:

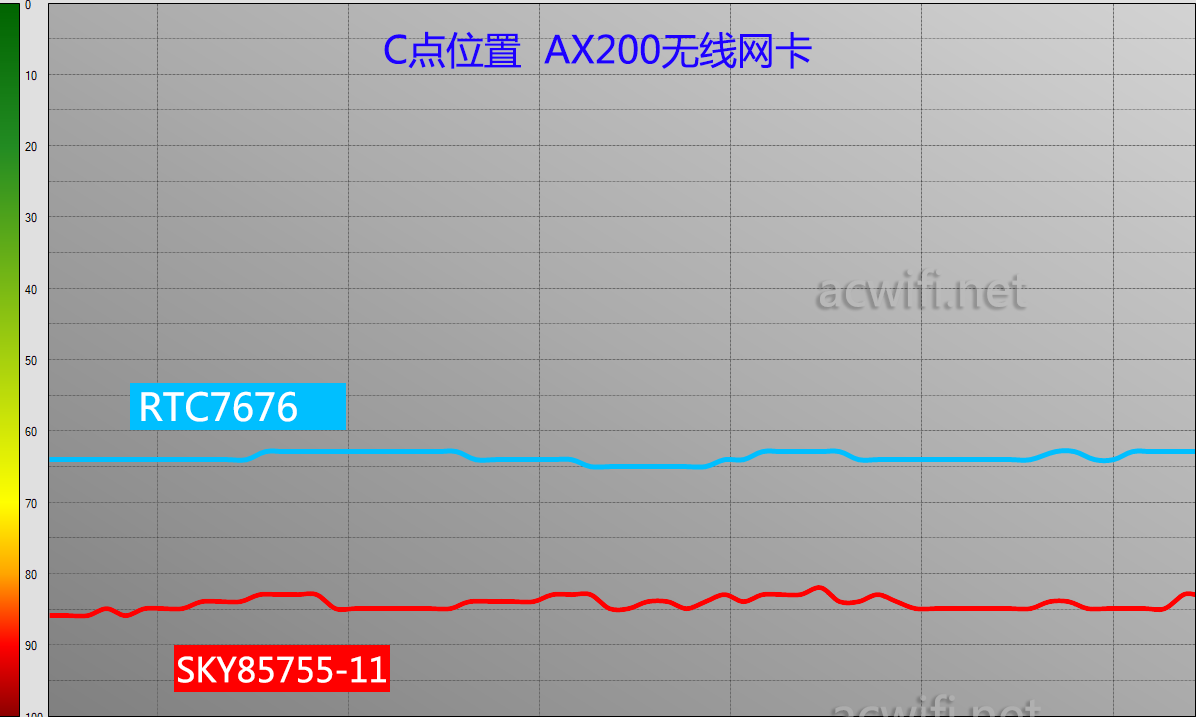

换FEM前后信号对比 C点

明显比换之前弱了不少呀。



在C点位置的无线速度测试

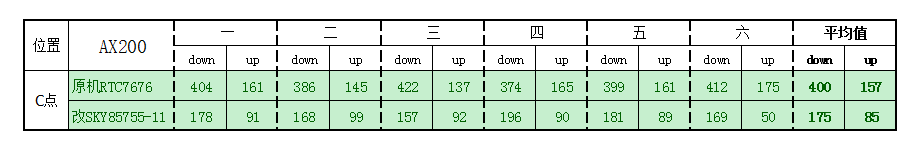

使用自建speedtest测速服务器进行测速,网卡是AX200,连续测速6次,最后一个是平均值,换前换后对比如下表:Mbps

C点测速换85755-11

换之前和换之后,下行、上行都慢了一倍。。。。。。。



好失望呀。

无线路由器换功放芯片



关机,吹下SKY85755-11,准备焊接上QPF4506B,但发现有一针脚变形了,没事,电铬铁修正一下就好。

无线路由器换功放芯片

重复之产的100分钟过程,把两颗QPF4506B接在华为HS8145x6身上了:

无线路由器换功放芯片

开机,信号很弱,像第一次那样弱,关机,取下,上锡,再焊上,开机,还是一样弱,再试,还是弱。算了。放弃 。

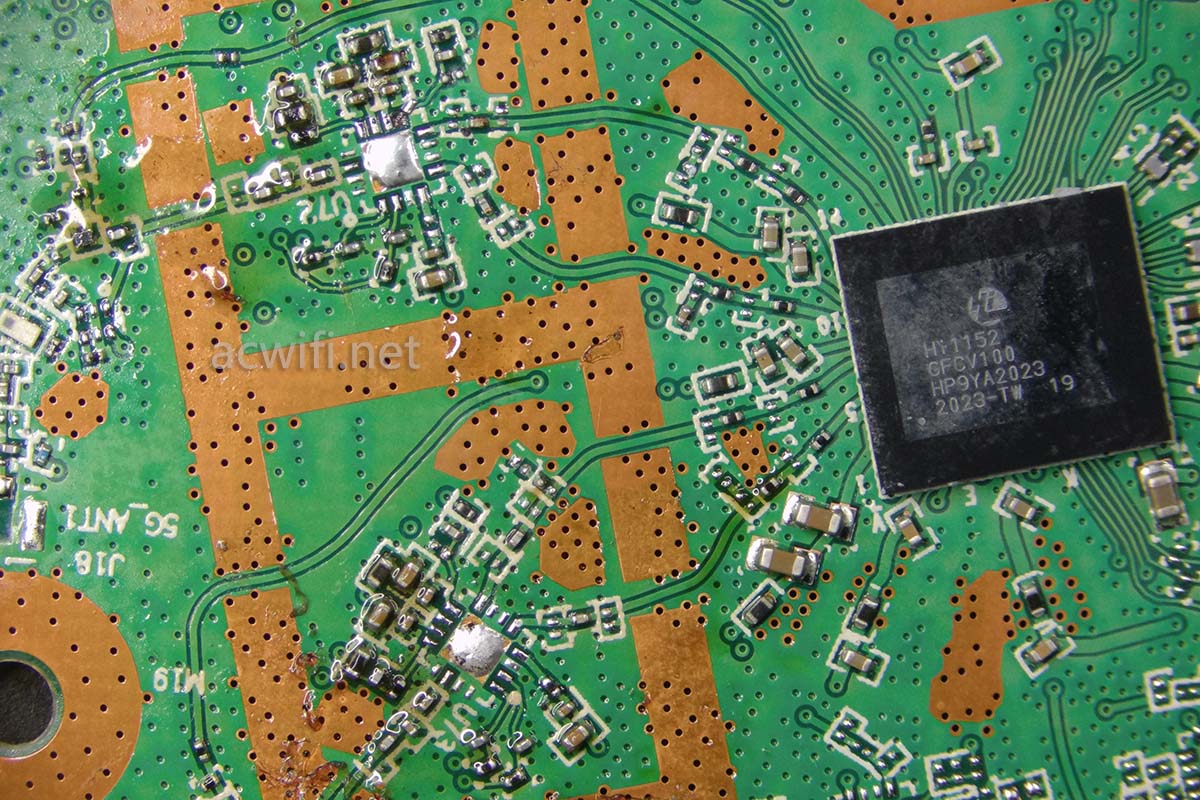

拆下QPF4506B,不焊了,空着,关无线当作光猫来使用了。拆开功放芯片,也能开机的,只是无线信号非常非常地弱,弱到用不了的地步而已。既然无线也不用了,我把HS8145x6的两根外置天线都扯出来了,机身好摆放呀。

无线路由器换功放芯片

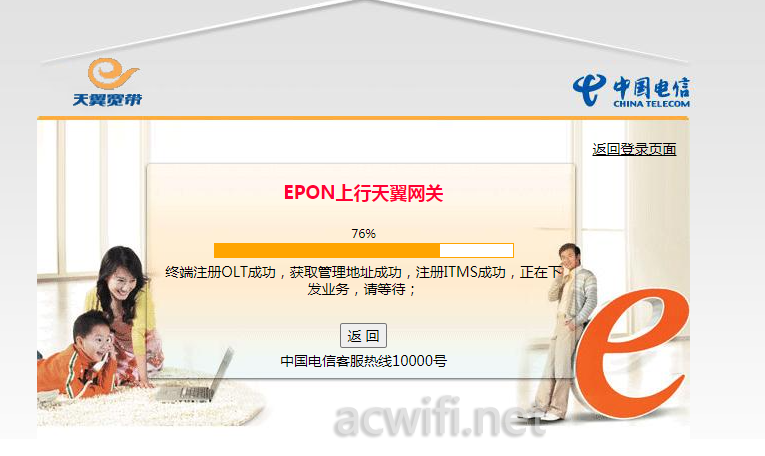

接上家里的光纤,开机,打开光猫界面,在线注册LOID,自动下发配置:

在线注册逻辑ID 02

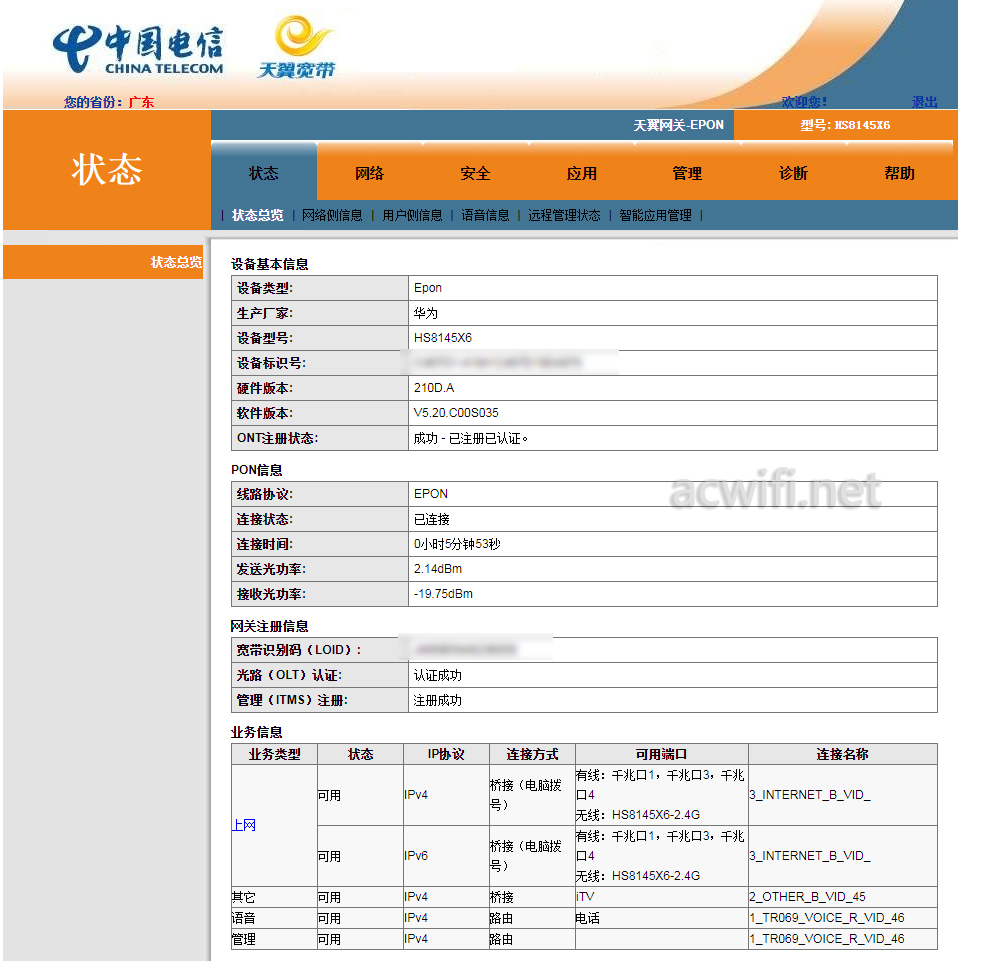

完成后进入光猫界面:

在线注册逻辑ID 成功之后管理后台

光功率-19.75dBm,还不错。

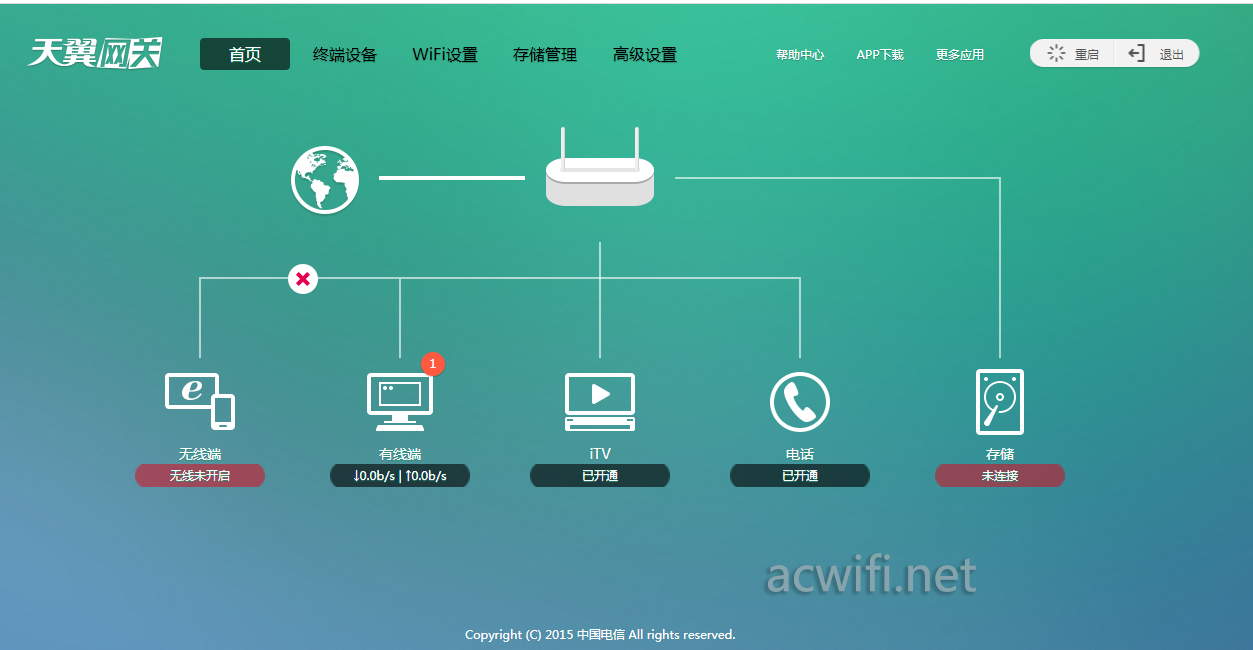

天翼主界面:

在线注册逻辑ID 成功之后天翼界面

我就是想有个借口把旧的PT923光猫换下罢了。

华为HS8145x6在关闭无线后在桥接模式下,待机功率4.4W左右。



总结:

虽然FEM芯片的针脚和尺寸相同,但针脚定义也可能有些不同,就算这些也相同,重点是在芯片周围的电路设计要求不同,有些FEM需要有驱动才能正常工作,PA电路还需要做阻抗匹配,需要做出厂功率较准。总之无线射频电路没有想像中那么简单。mate20即使在强信号下也没有1733Mbps速率,AX200刚连上是2.4Gbps速率,但一秒后就下降到1.2Gbps甚至900多Mbps,信号和测速也很差,这就能证明前面所说的说了等于没说的道理。

没事, 我还有一台华为K662c呢。别拦我!

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 当海思Hi1152遇上SKY85755-11会怎么样?手动换功放芯片折腾记
