京东云无线宝路由器 AX1800 Pro拆机与评测

最近新出的京东云无线宝AX1800 Pro挺多人来问的,可以赚积分换京豆或京东E卡,有点吸引人。本篇测试一下AX1800 Pro的性能如何。

一、外观与配件

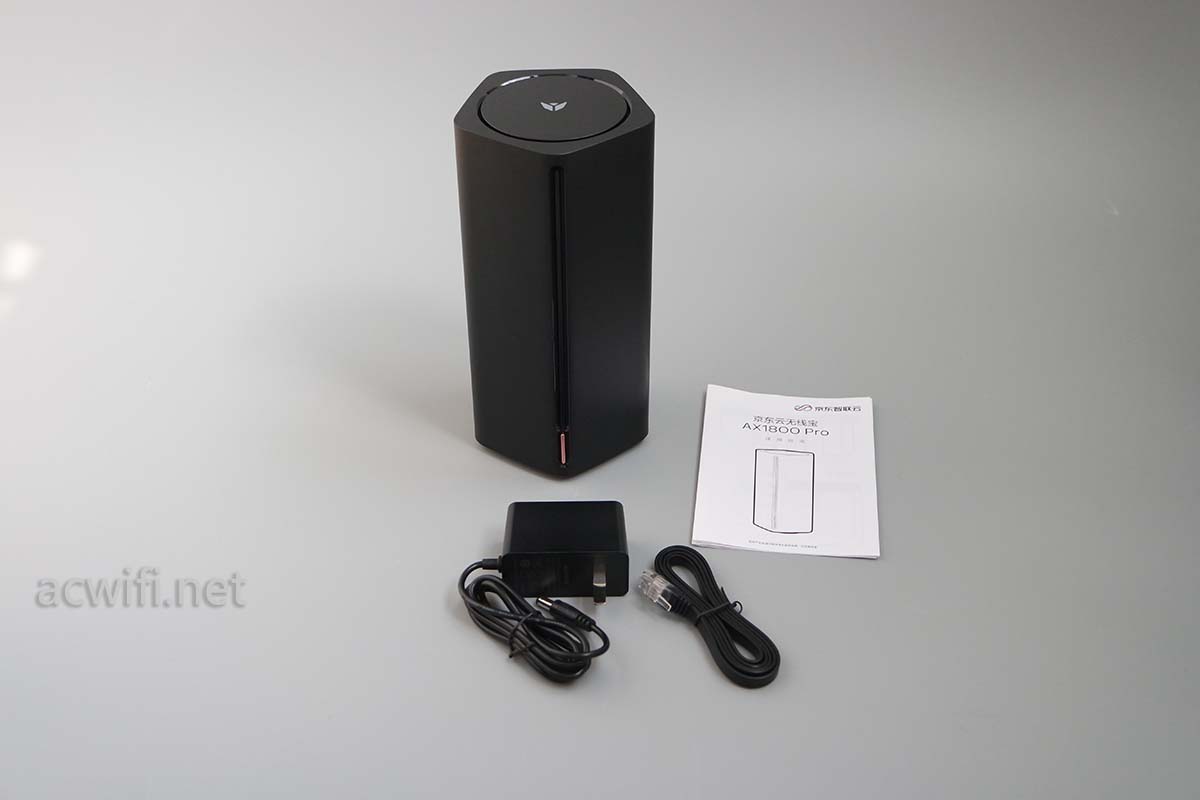

京东云无线宝AX1800是内置天线设计,黑色的立式机身,路由器的摆放更省空间。配件里包含了一根网线。

京东云无线宝AX1800 pro评测

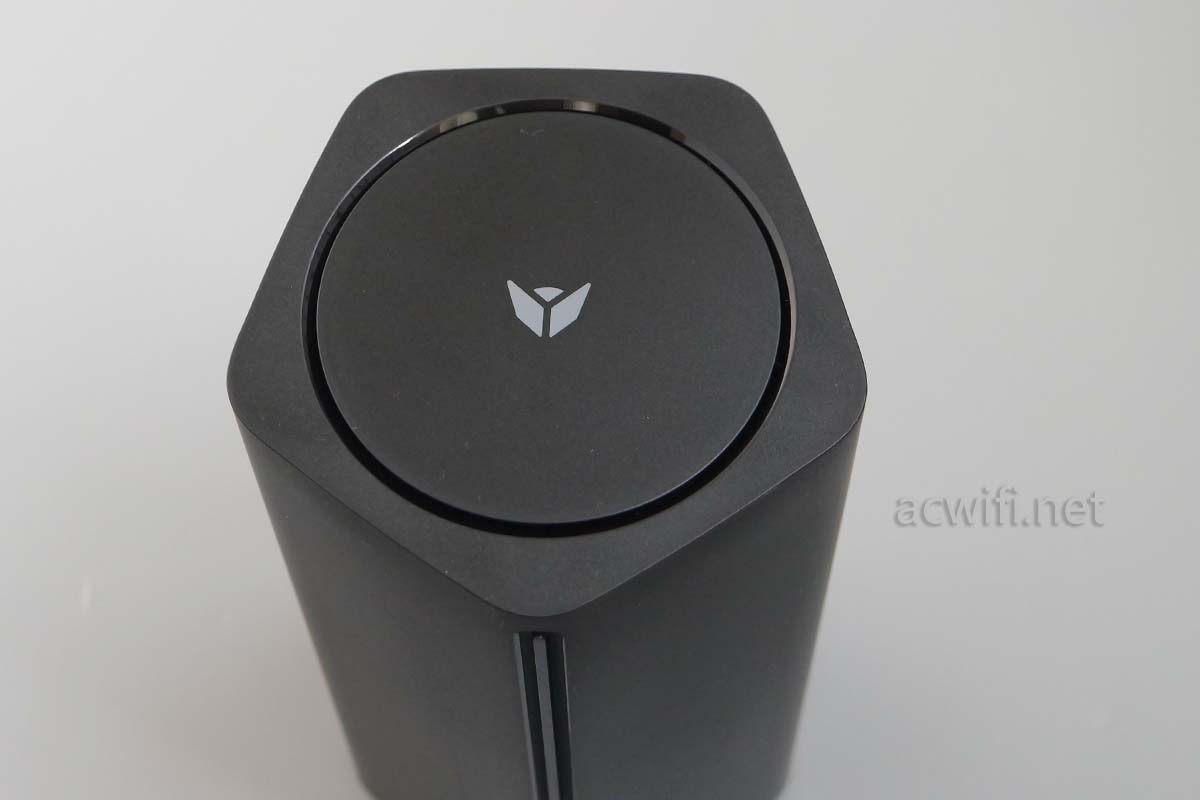

路由器机身顶部有个京东云无线宝的LOGO:

京东云无线宝AX1800 pro评测

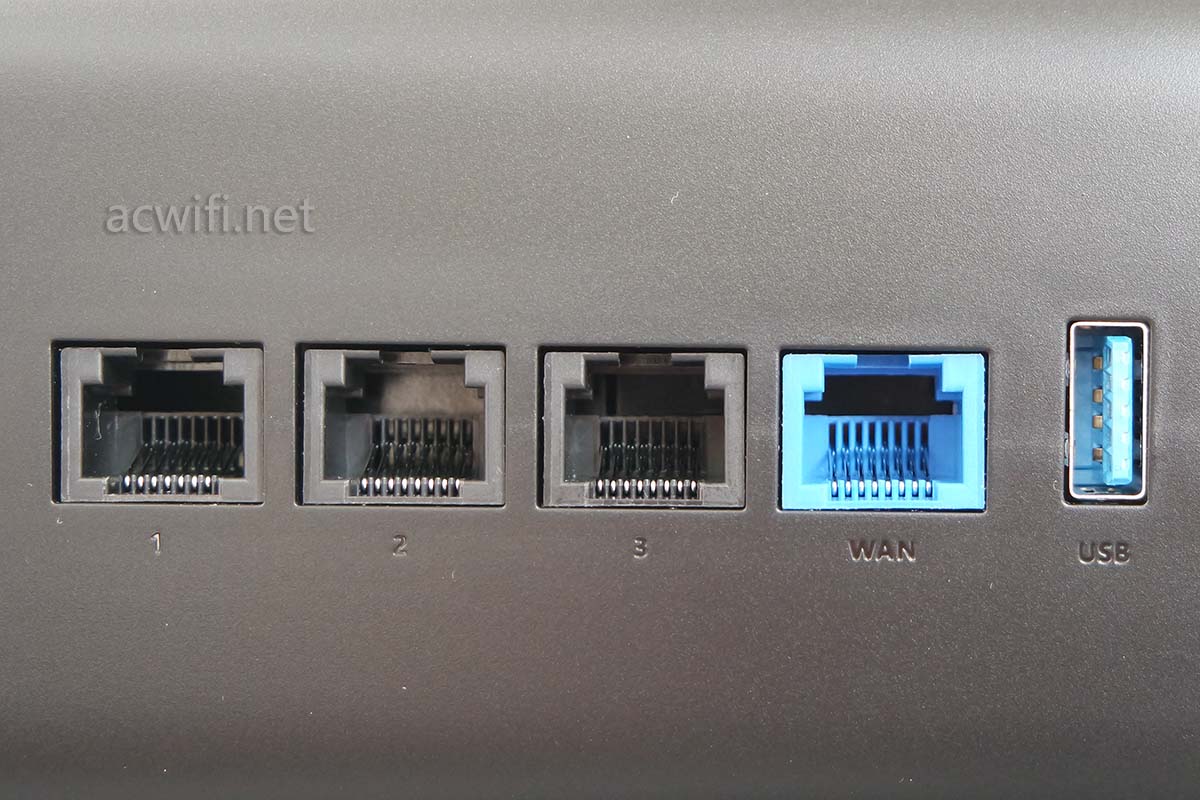

机身背面接口包括3个千兆LAN口、1个千兆WAN口,还有一个USB3.0接口,当今400元内的WiFi 6无线路由器带USB接口的真不多,而且这款是带USB3.0的。

京东云无线宝AX1800 pro评测

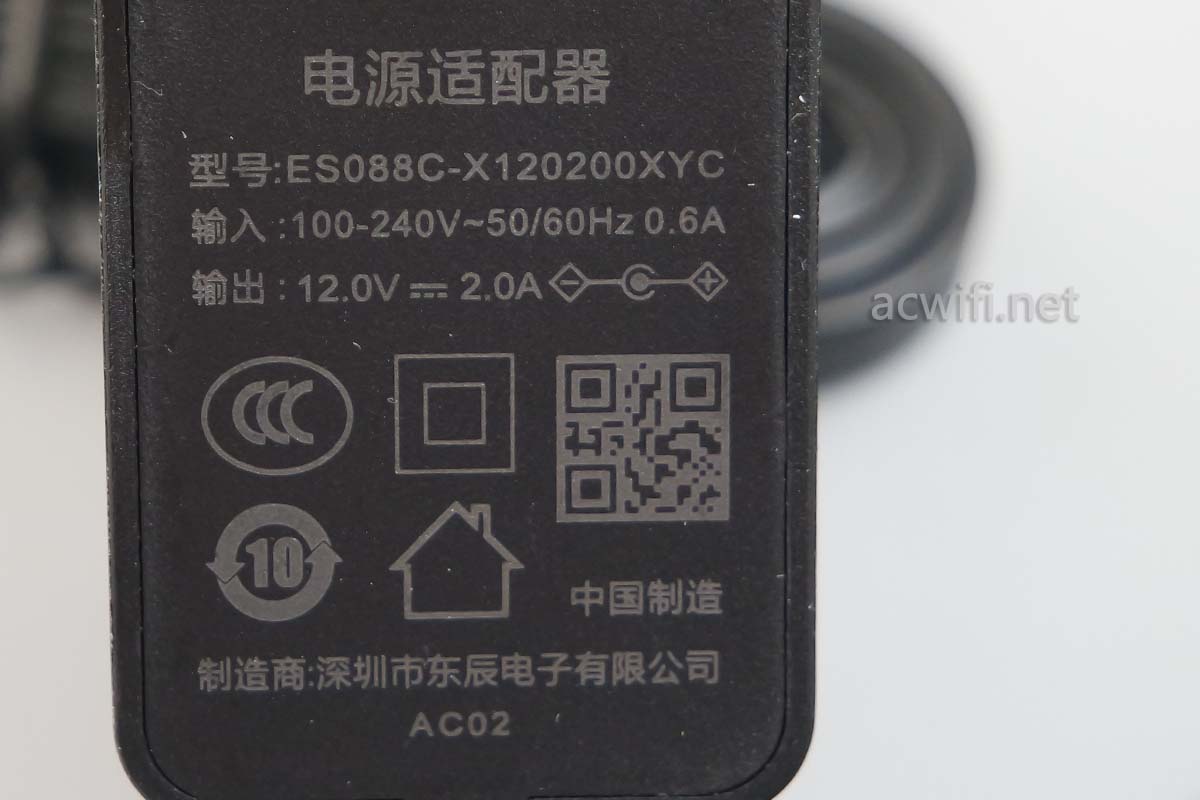

电源输出规格是12V/2A,因为带USB3.0接口,这个12V/2A的规格很有必要。

京东云无线宝AX1800 pro评测

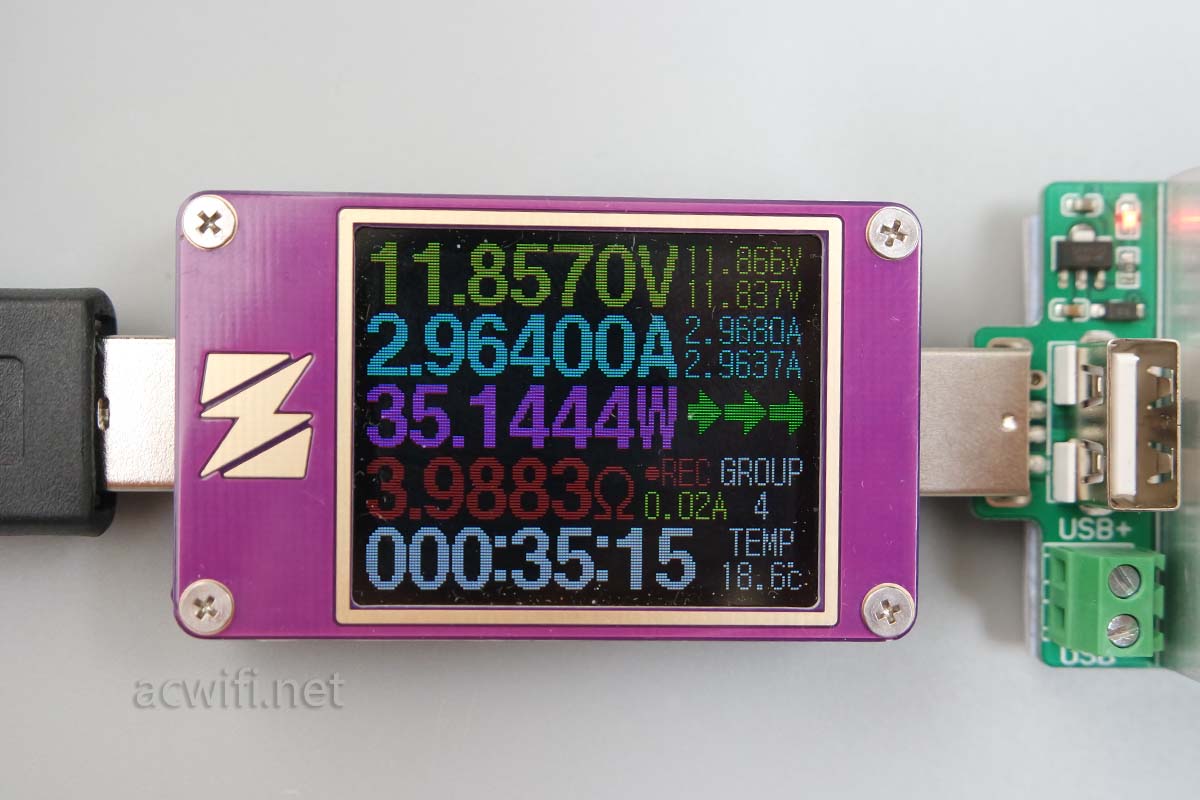

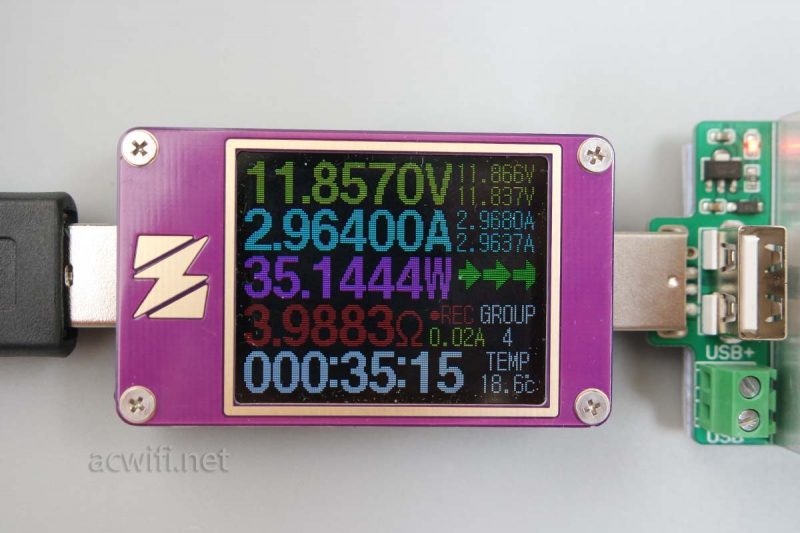

测了一下这款电源适配器的最大输出电流,当输出电流超过2.97A时自动断电保护,电源输出功率非常充足。

京东云无线宝AX1800 pro评测

二、硬件配置与拆机

京东云无线宝AX1800 Pro采用的CPU是高通的IPQ6000,四核心频率1.2GHz,64位 ARM Cortex-A53架构,14nm制程,内置1.5GHz NPU(network processing unit),算力11040DMIPS(CPU的整数运算能力,看看就好);

内存方面商品详情页内说明了是512MB内存,比其它多数无线路由器的内存要大一倍;

无线参数方面,2.4G支持最高速率574Mbps(2x2mimo 40MHz频宽),5G最高速率1201Mbps(2x2mimo 80MHz频宽);

从CPU的型号和无线参数可以看出2.4G 无线芯片型号是QCN5022,5G无线芯片型号是QCN5055;

这款AX1800 Pro,还集成了64GB eMMC“硬盘”,可以赚积分时缓存数据使用,或不做缓存就可以拿来当内置硬盘来存放文件使用,可以共享一些电影、文件,如果觉得容量不够大,可以通过USB3.0接口外接移动硬盘或U盘的。

京东云无线宝AX1800 pro评测

有4颗独立的FEM芯片(功率放大器和低噪声放大器),独立的就是外置的意思。如下图说明是用了Skyworks品牌的FEM芯片,稍后通过拆机可以看清楚FEM芯片型号。通常拥有独立FEM芯片的无线信号都比较强。

京东云无线宝AX1800 pro评测

以下通过拆机看一看更详细的硬件信息。

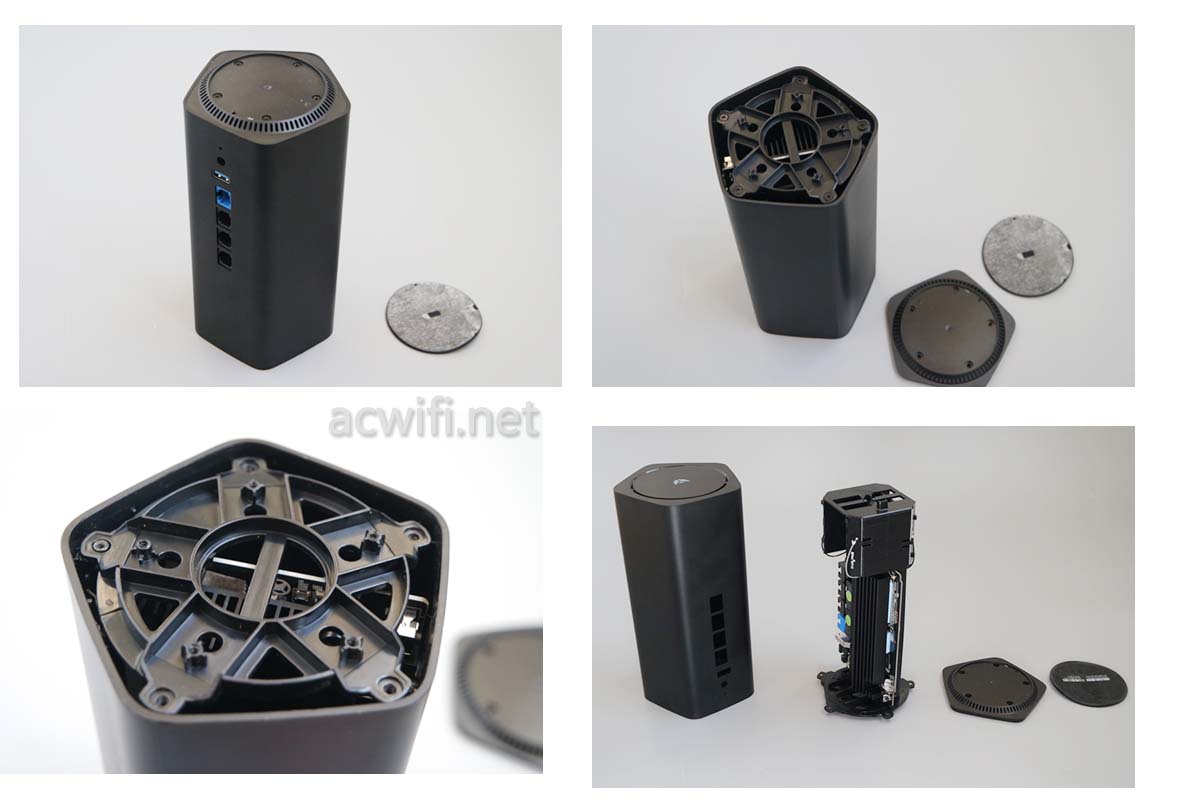

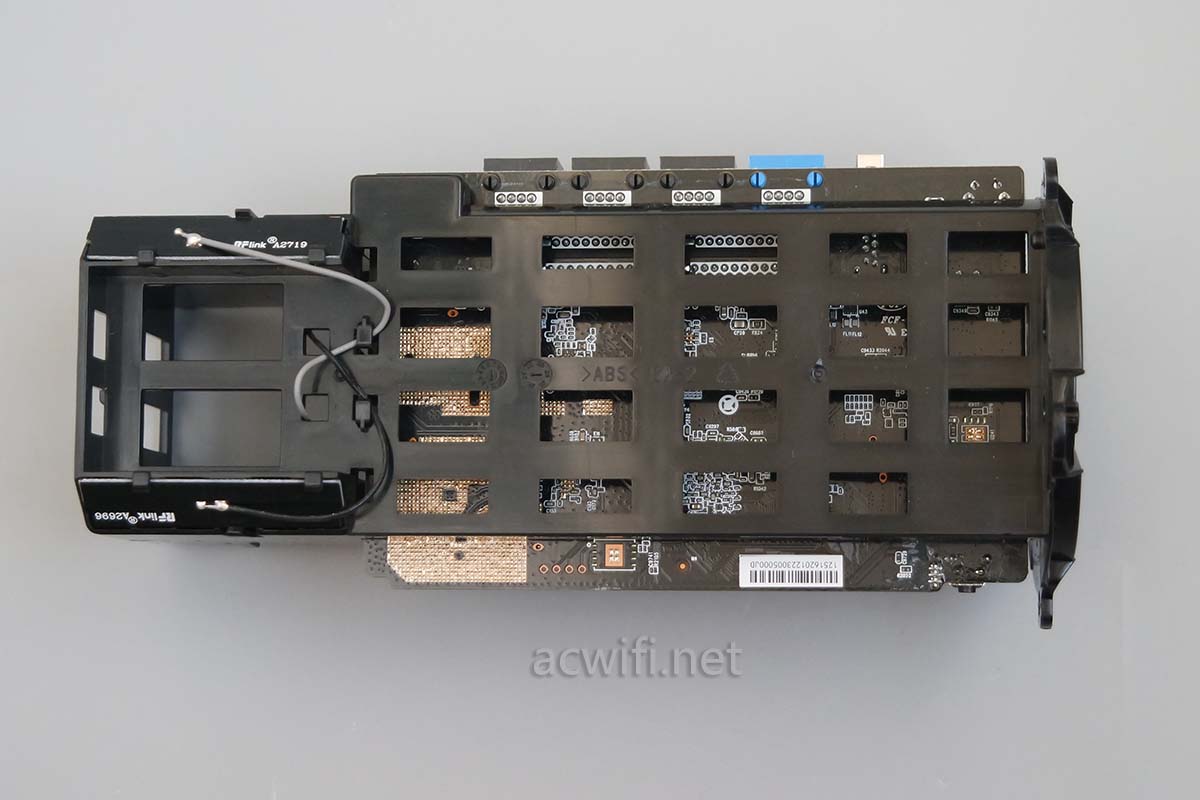

从机身底部开始拆,螺丝挺多的。底盖5颗螺丝,里面支架也有5颗螺丝,都卸下螺丝之后,就可以抽出主板以及主体支架了。如下图:

京东云无线宝AX1800 Pro拆机

可以看见主板了:

京东云无线宝AX1800 Pro拆机

另一面:

京东云无线宝AX1800 Pro拆机

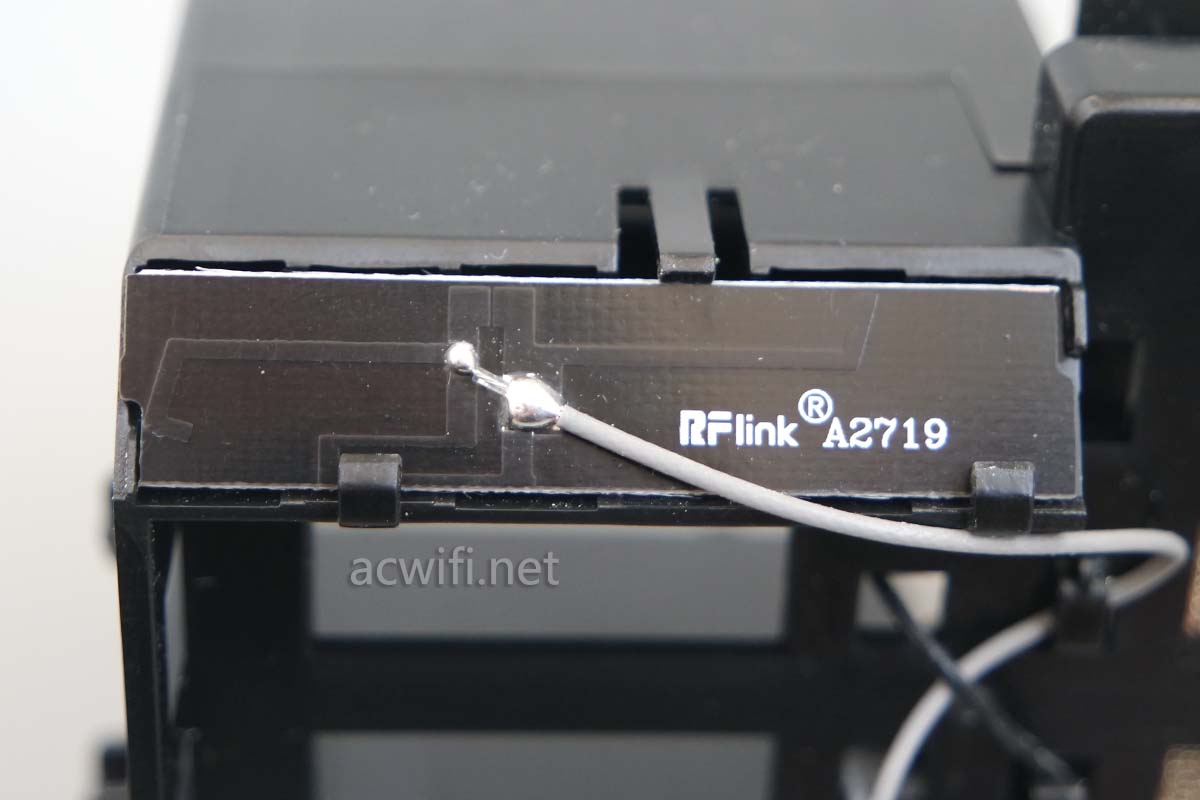

内置了四根PCB天线,其中两根2.4G,两根5G,其中一根天线如下图:

京东云无线宝AX1800 Pro拆机

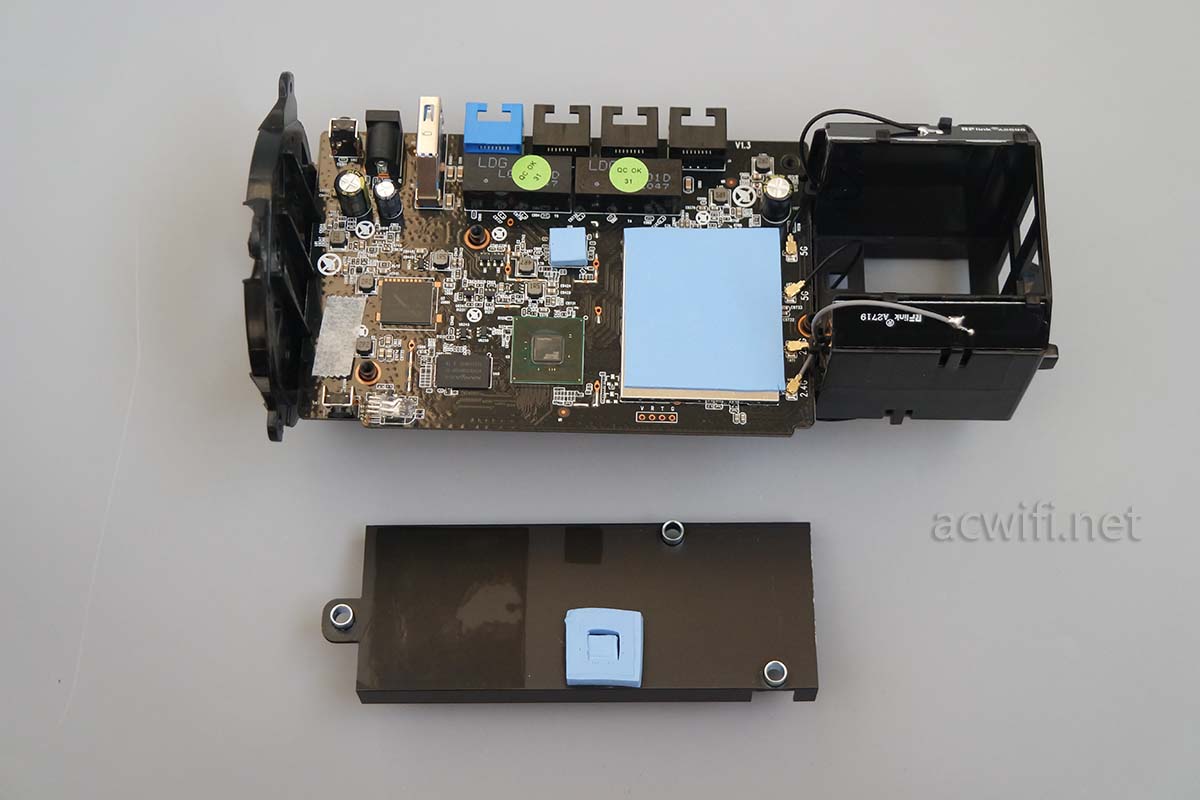

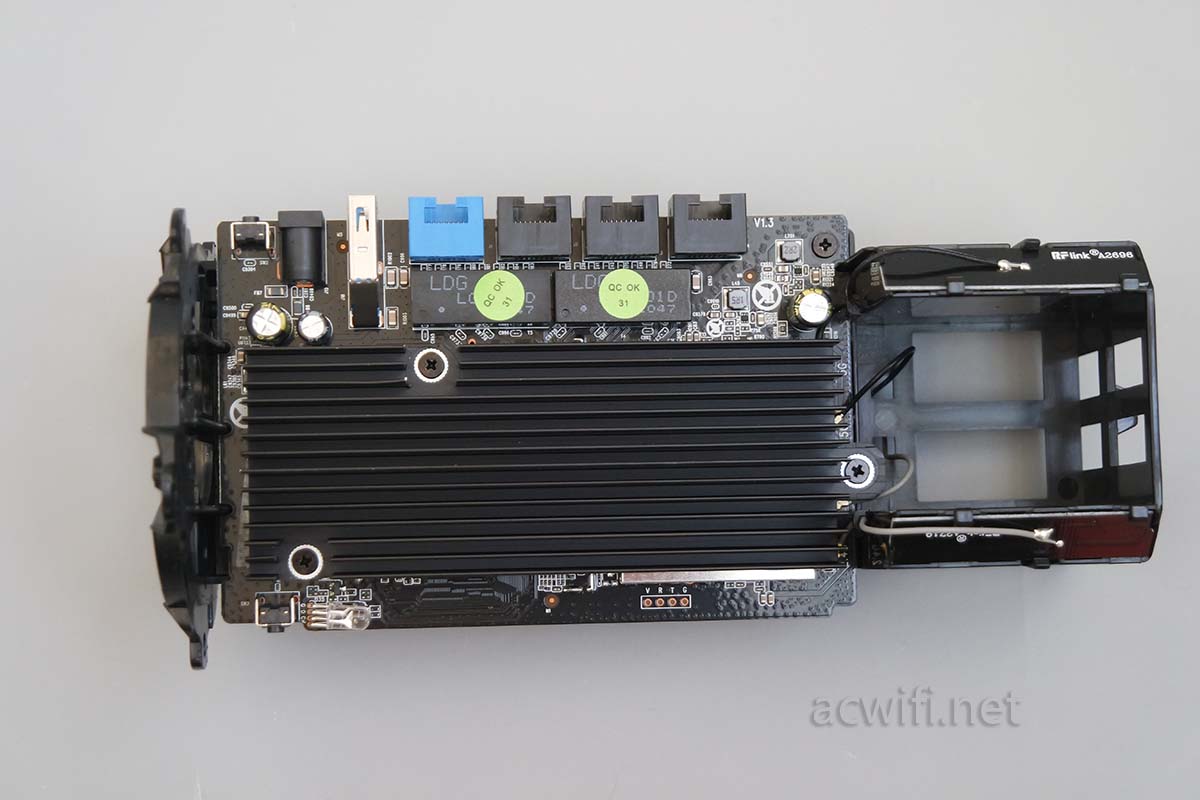

现在想办法把主板从主体支架中取出来,发现要先拆下散热片才能拆天线接头,才能取出主板:

京东云无线宝AX1800 Pro拆机

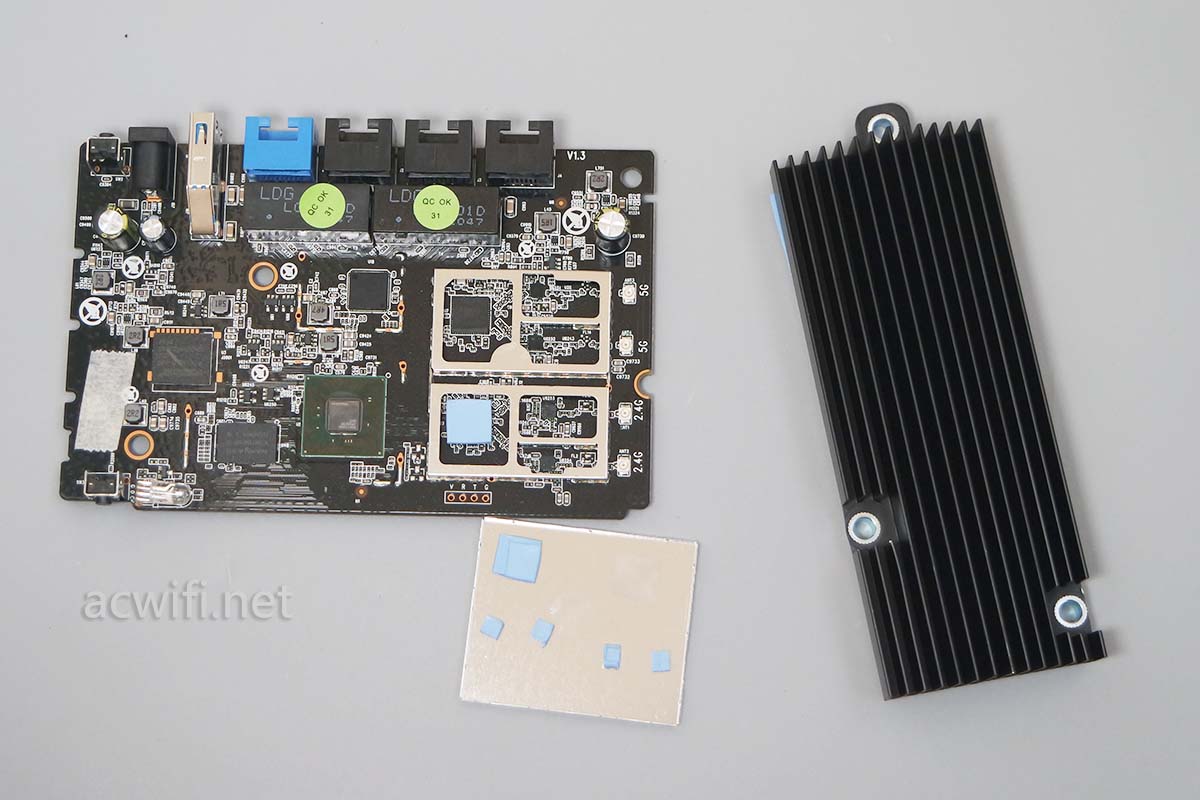

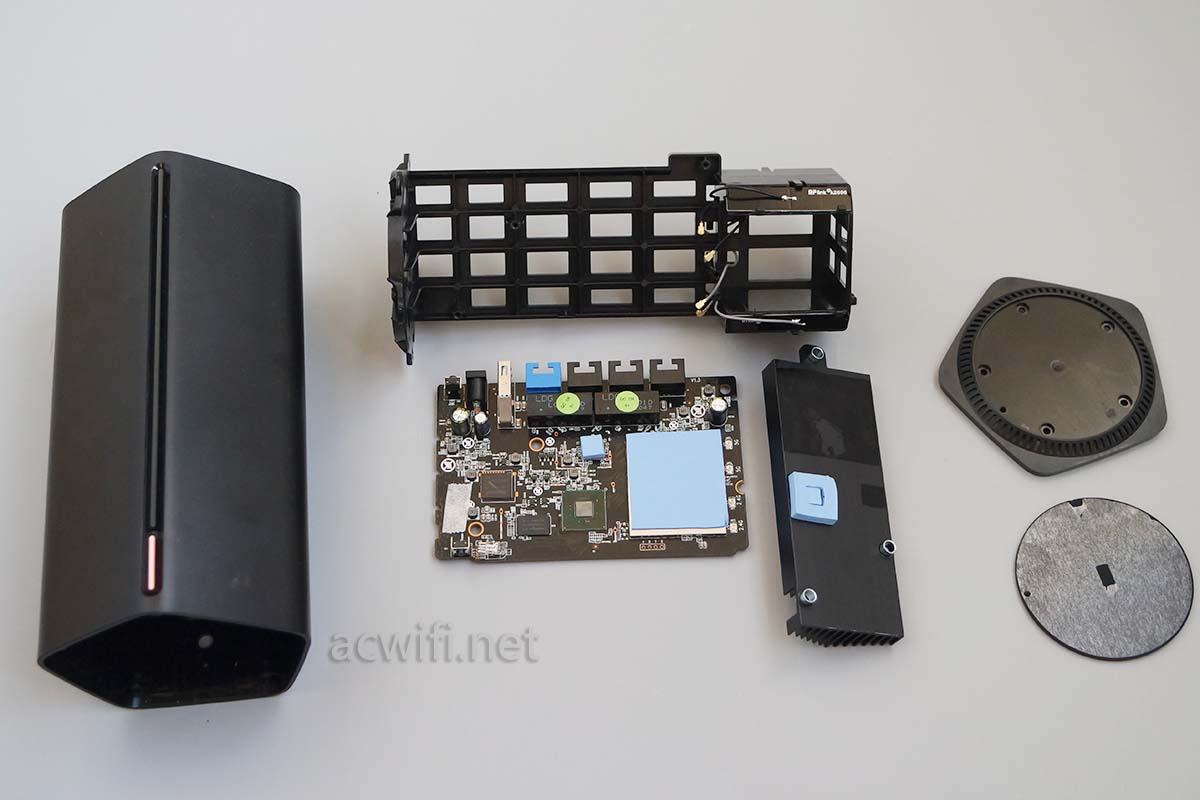

主板取出来了,散热片挺厚重的。CPU、大的金属屏蔽罩、网络芯片与散热片之间均有导热硅胶垫片:

京东云无线宝AX1800 Pro拆机

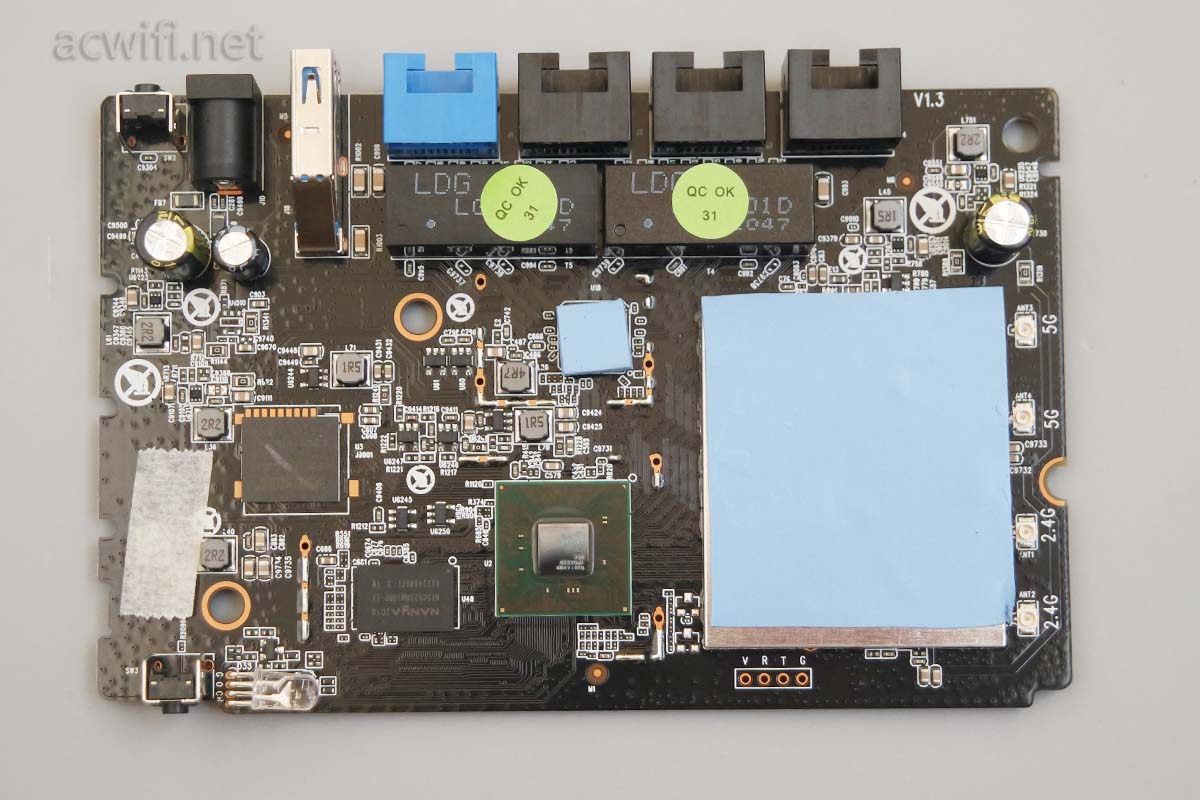

我把看见网口的一面称为主板正面:

京东云无线宝AX1800 Pro拆机

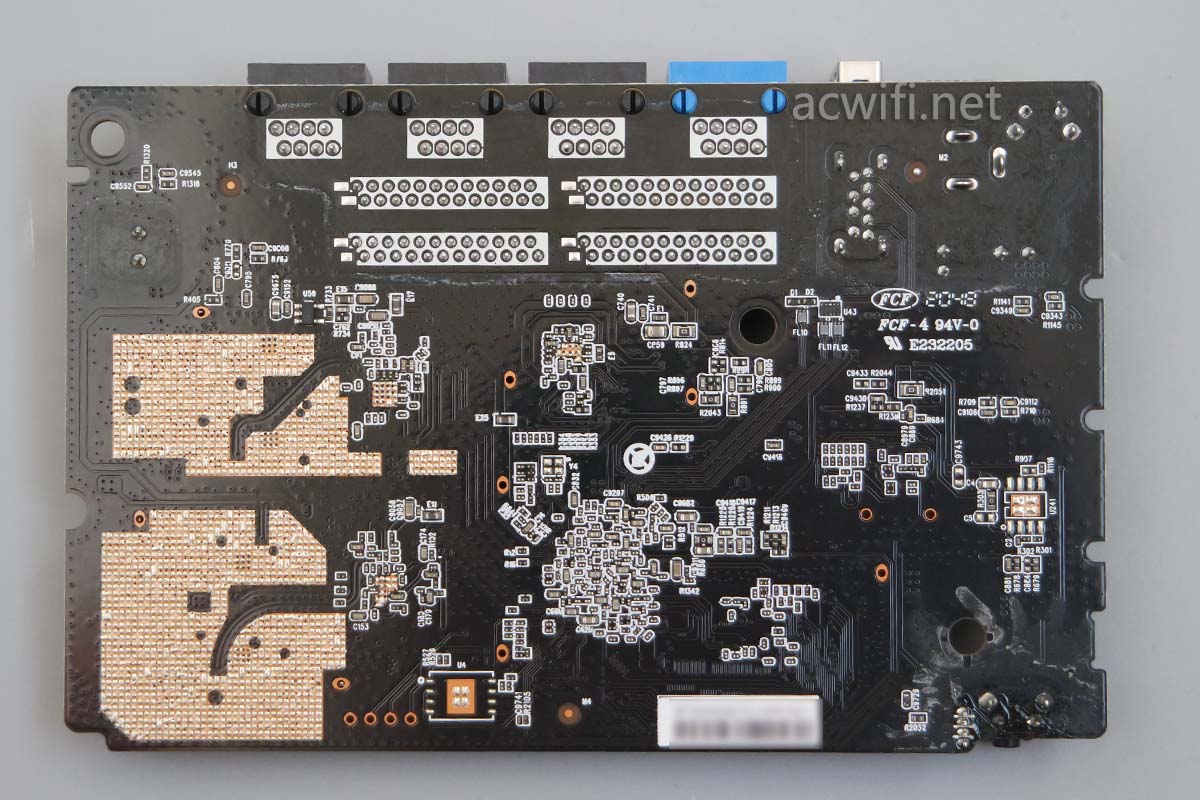

另一面就是主板背面了,背面并没有什么芯片可看:

京东云无线宝AX1800 Pro拆机

把金属屏蔽罩撬开,看见两颗无线芯片与功放芯片上均有导热硅胶垫片。

京东云无线宝AX1800 Pro拆机

先看CPU吧。

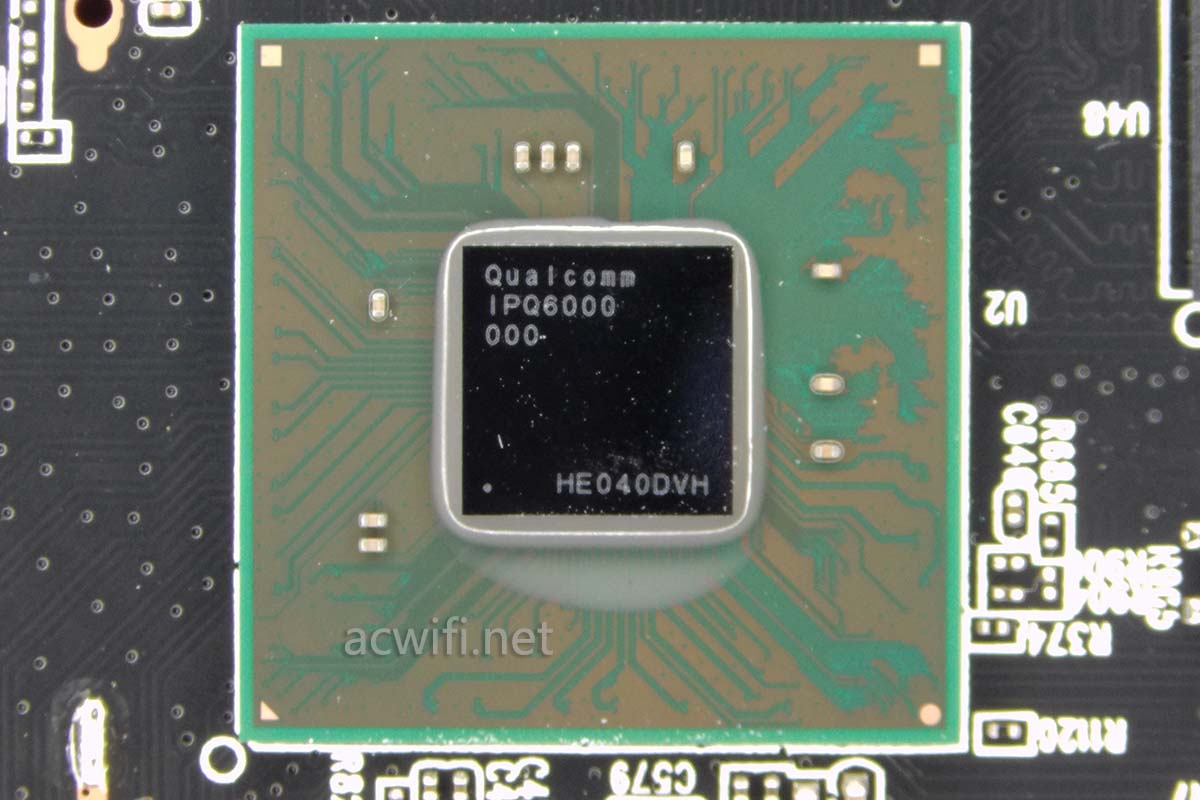

CPU型号是高通的IPQ6000,四核1.2GHz。

IPQ6000

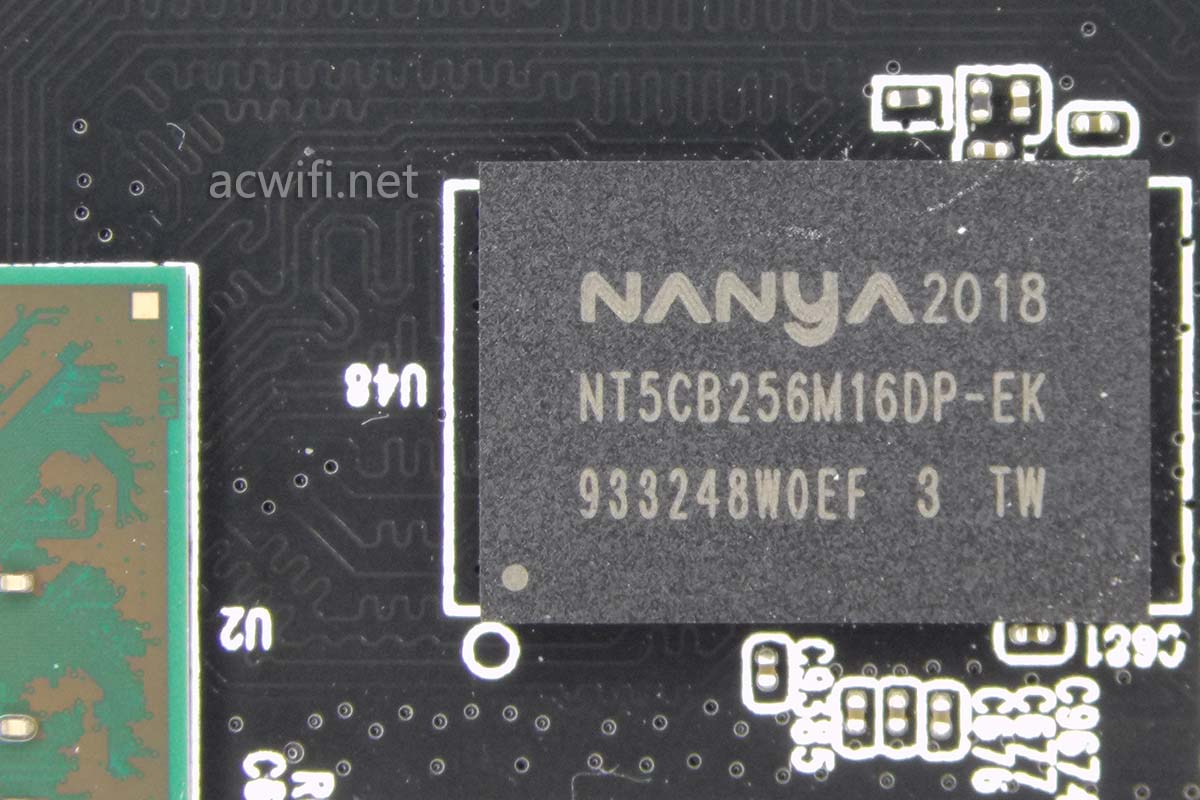

CPU旁边有一颗内存芯片,型号是NT52CB256MB16DP-EK,容量512MB。

京东云无线宝AX1800 Pro拆机

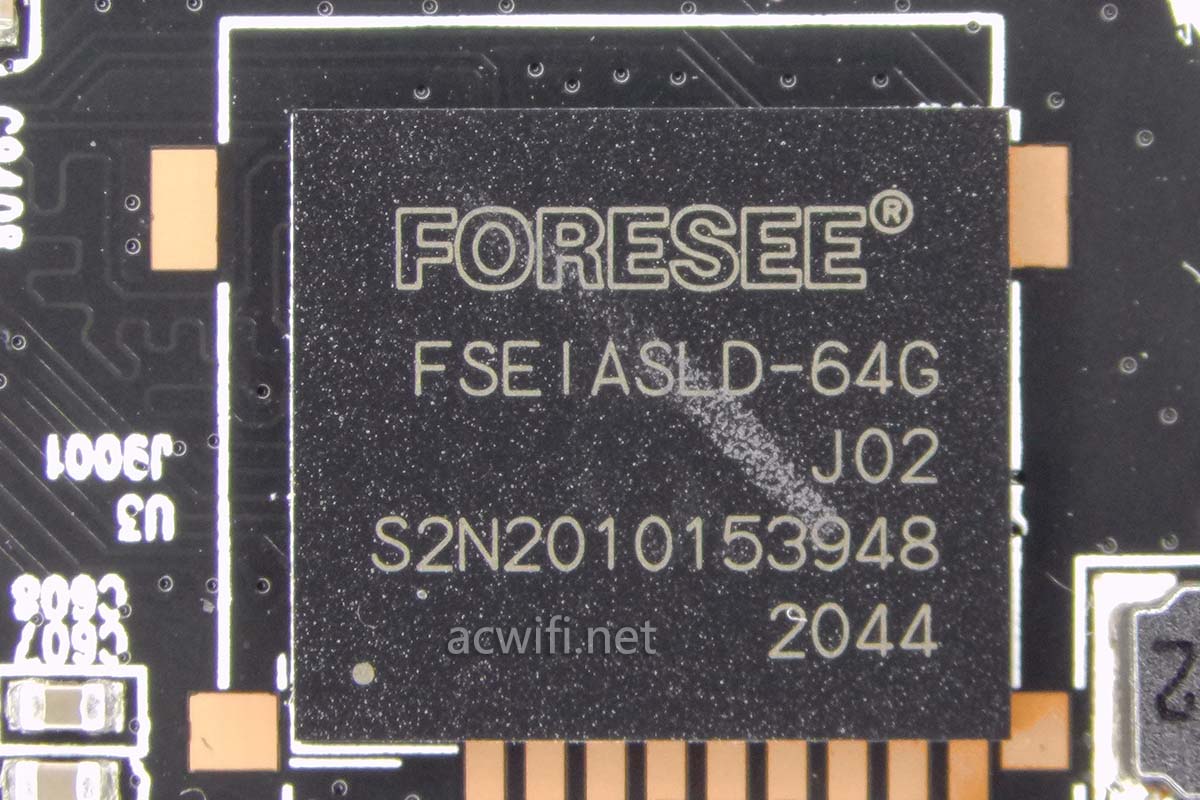

内存旁边有一颗闪存芯片,型号是FSEIASLD-64G,江波龙的64GB eMMC。

京东云无线宝AX1800 Pro拆机

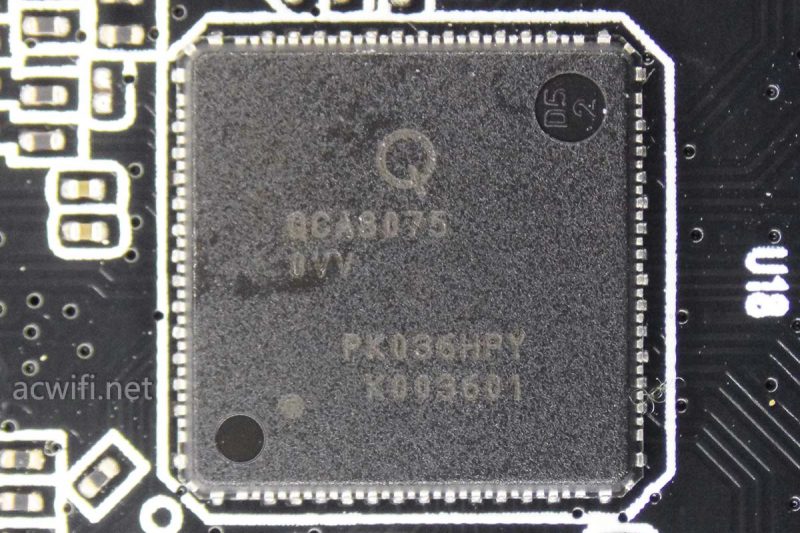

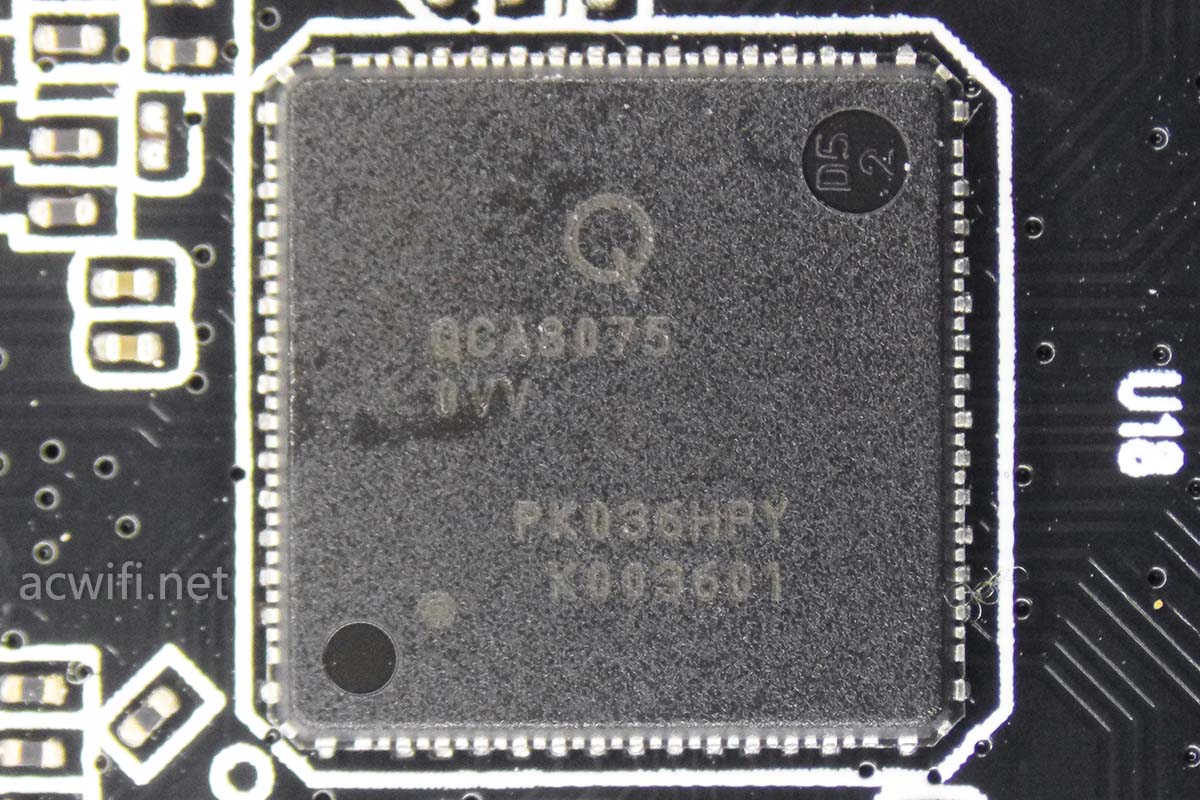

网口附近有一颗网络芯片,型号是高通的QCA8075。是一颗五口全千兆以太网PHY芯片,MAC芯片在CPU IPQ6000内集成了。

The QCA8075 Ethernet transceiver is a 5-port, 10/100/1000 Mbps tri-speed Ethernet PHY. The QCA8075 Ethernet transceiver provides physical layer functions for half/full-duplex 10BASE-Te,100BASE-TX, and full-duplex 1000BASE-T Ethernet to transmit and receive data over standard Category 5 (CAT-5) unshielded twisted pair cable.

QCA8075

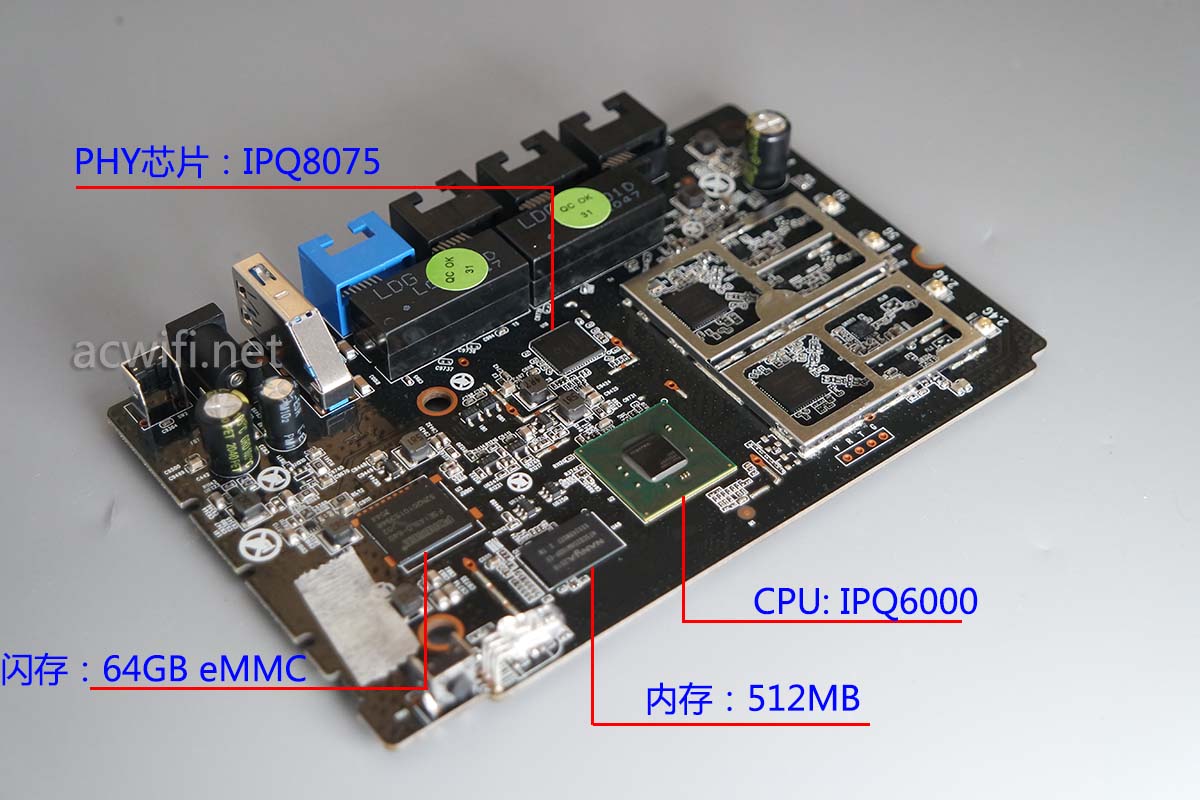

先把以上几颗芯片在主板上汇总一下:

京东云无线宝AX1800 Pro拆机

接下来是无线射频电路部分。

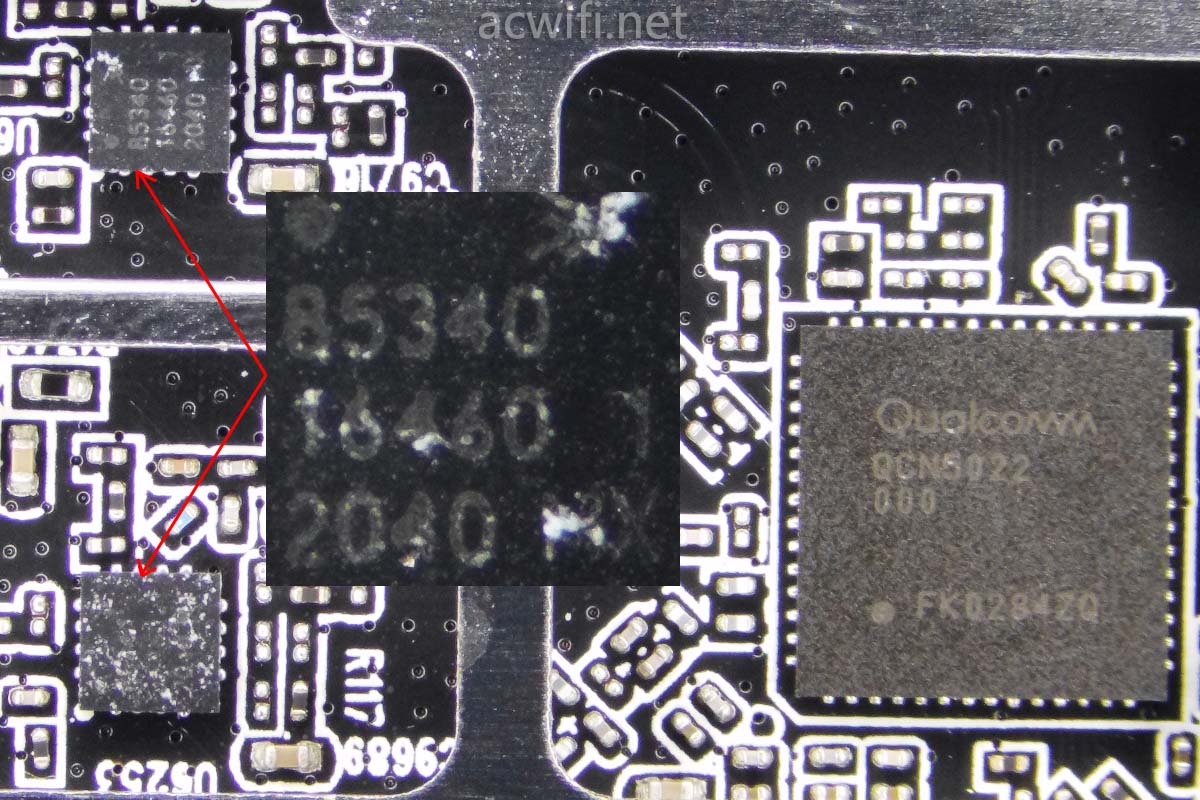

2.4G无线芯片的型号是高通的QCN5022,支持2x2mimo,最高速率574Mbps。外置两路独立的FEM芯片,型号是SKY85340-11。

QCM5022

SKY85340-11是一款2.4G FEM芯片,集成了PA、LNA和收、发切换开关。

查看参数在MCS11,HT20-HT40,-43 dB DEVM   状态下,放大功率+21 dBm,算是中高功率。

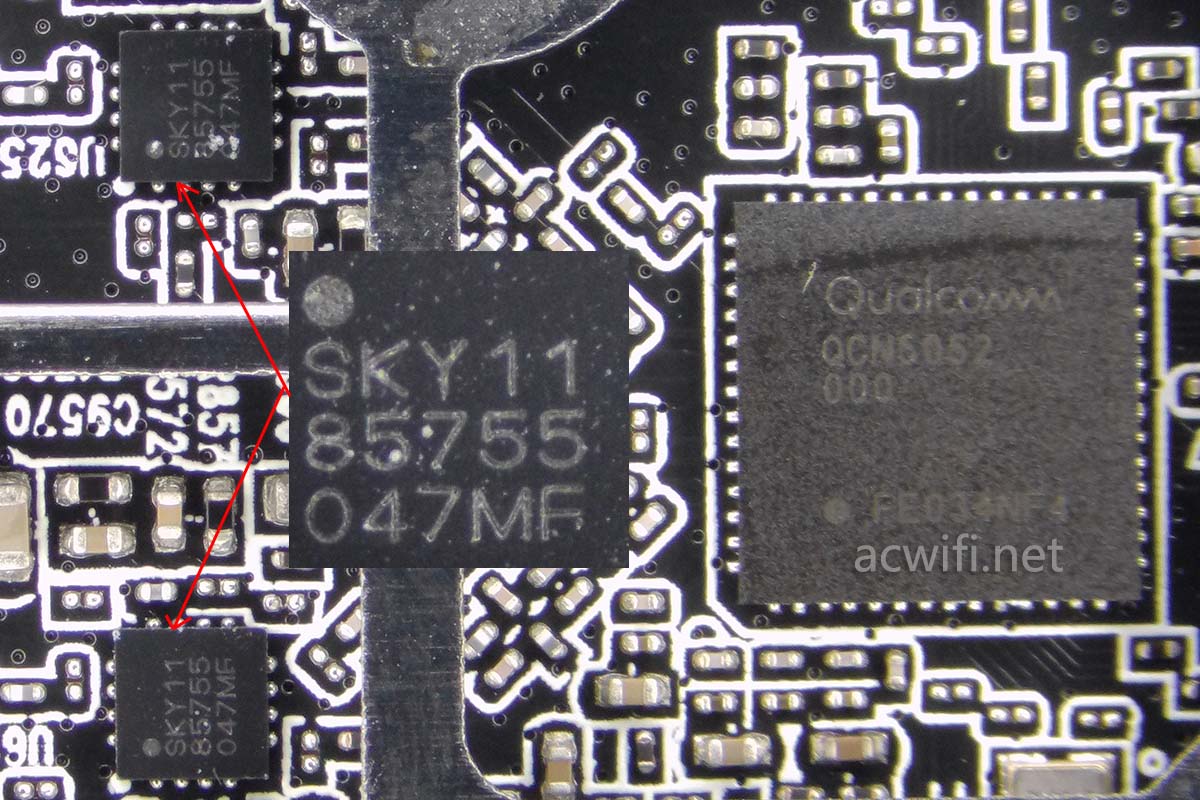

5G无线芯片是高通的QCM5052,支持2x2mimo,最高无线速率1201Mbps。外置了两路独立的FEM芯片,型号是SKy85755-11。

QCN5052

SKY85755-11的参数如下:

 Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package

属于中高功率FEM芯片。

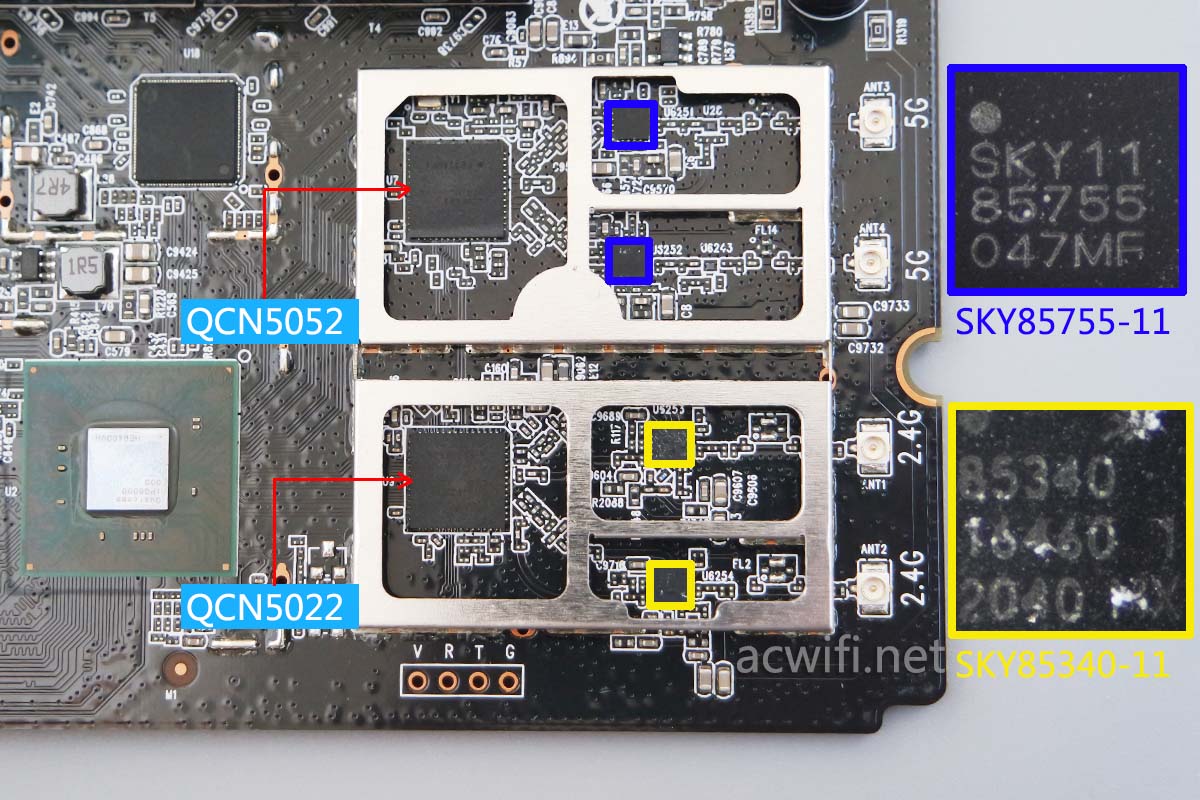

无线射频电路芯片信息汇总图如下:

京东云无线宝AX1800 Pro拆机

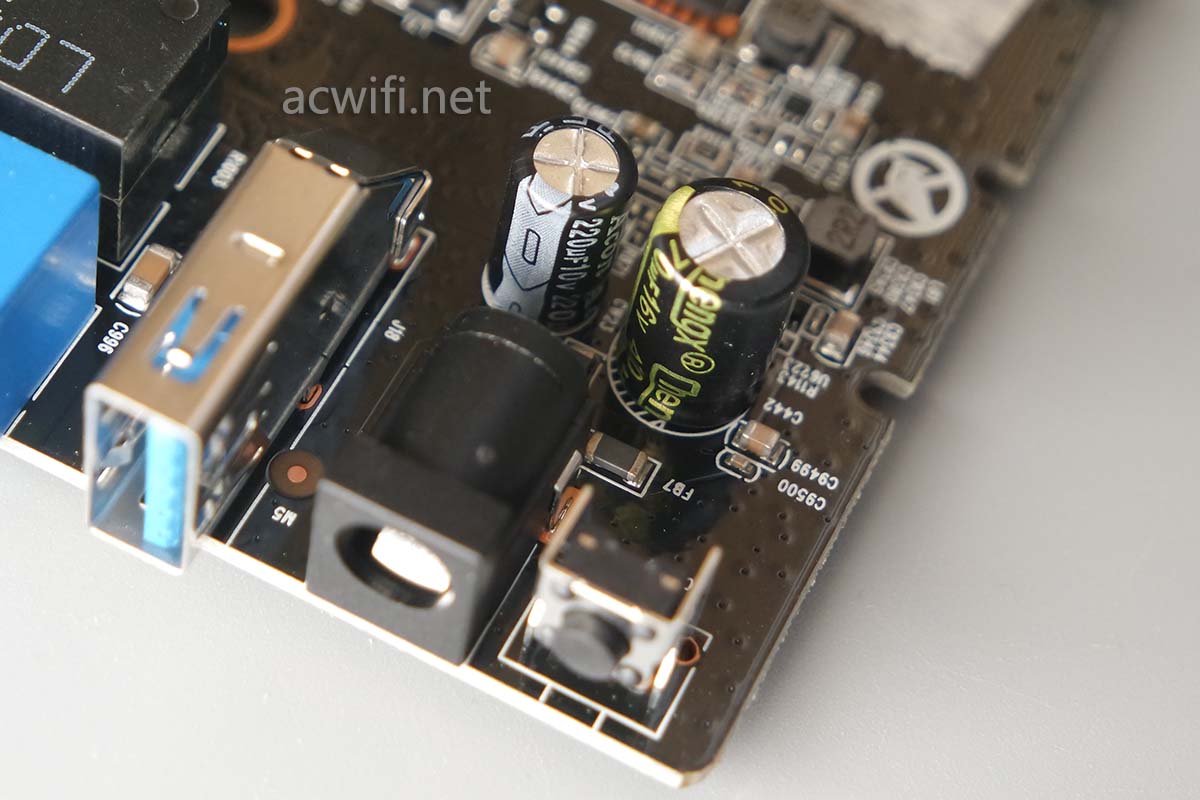

12V DC电源输入电路与USB3.0接口如下图。USB3.0并没有做屏蔽罩的措施。有一颗10V 220微发和两颗16V 470微发的电容,另一颗在主边的另一边。

京东云无线宝AX1800 Pro拆机

至此,京东云无线宝AX1800 Pro拆机完成。总的来说做工和用料还是可以的,要说缺点的话,CPU和USB3.0补上金属屏蔽罩就更好了。



三、有哪些吸引人的地方?

下图是来自AX1800 Pro的商品描述页:

京东云无线宝AX1800 pro评测

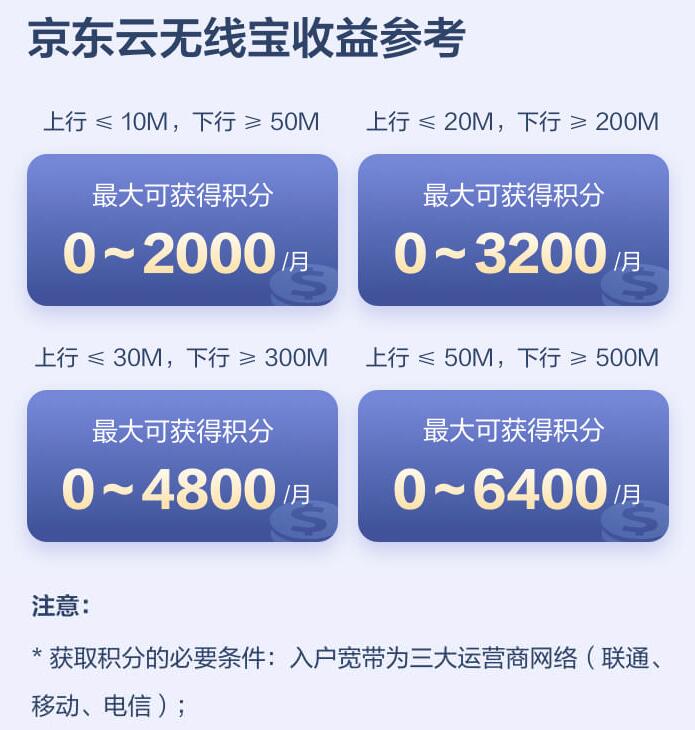

可以在线赚积分,免费换京豆,我相信大多数人问及这一款无线路由器都是冲着这个卖点来的。官方给出的收益参数如下图:

京东云无线宝AX1800 pro评测

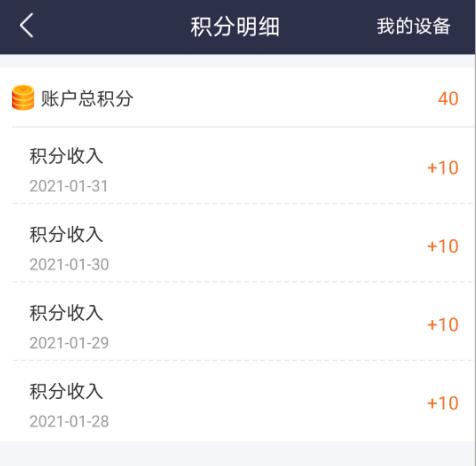

但因为要运行7天后才会有正常的收益,所以现在每天只有10积分:

积分03

对于积分的说明,APP里有详细介绍,如下图:

京东云无线宝AX1800 pro评测

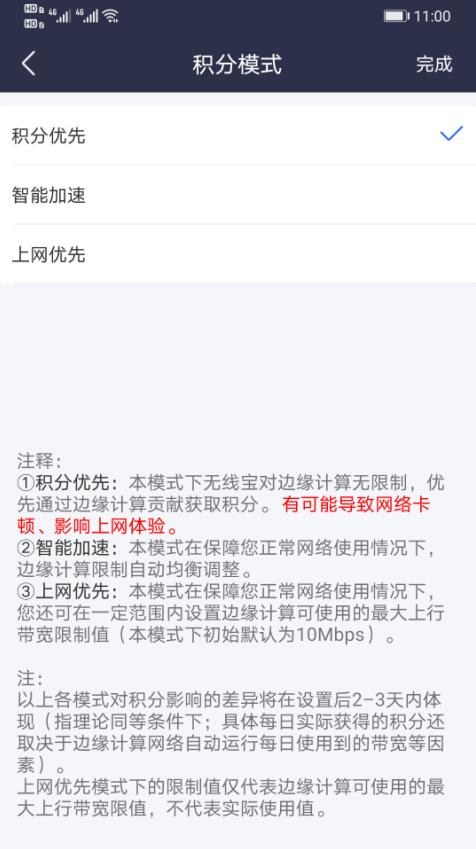

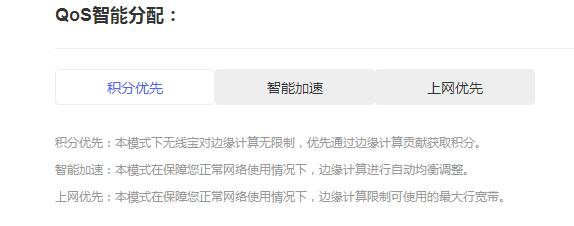

如果担心怕影响上网体验,可以把积分模式设置为上网优先或智能加速,当然这些模式会影响到收益率。

有人会问这是怎样的“变现”模式?好简单啦,我自己的acwifi网站也有购买CND加速服务(一千多块一年),网站内容放到服务器上缓存 ,别人访问时打开网页速度就会很快,快是因为服务器带宽比我所用的服务器带宽要大得多。把无线路由器充当加速服务器来用了,既然你提供了带宽资源,就给你一点回报。就这样,不难理解!

支持Mesh组网,但在开启Mesh模式后,提示会导致2.4G和5GWiFi合并,也就是Mesh组网后就会自动双频合一。

带有USB3.0接口也是吸引点之一,四五百元以内集成了USB接口的机型越来越小了,这款难得一见(360的机型号也只是USB2.0而已。)

所以下面测试一下USB3.0接口和内置eMMC的速度。



四、USB3.0和内置64GB eMMC速度测试

接入USB3.0口的是下图这款山寨三星MLC固态硬盘,在千兆网口下没有瓶颈,在万兆网口下有瓶颈。磁盘系统格式NTFS。

绿联M2硬盘盒测试

电脑接在京东云无线宝AX1800 Pro的LAN口上,用软件copyfast进行读写单个大文件4.5GB,方便测出USB3.0接口的读、写速度。

小米10手机和AX200无线网卡接入5G无线,用ES文件浏览器进行读、写操作。(不连2.4G了,我一直建议能用5G就5G,用2.4GHz就是自寻烦恼)

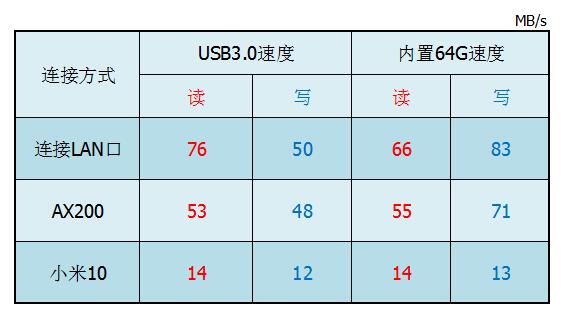

USB3.0测速结果如下表:

京东云无线宝AX1800 pro评测

当电脑用网线连接时,读取USB3.0的速度是76MB/s,写入速度50MB/s,这个速度算不错了,而读取内置的eMMC时,读取速度66MB/s,写入速度83MB/秒,写入速度看来是内置的eMMC更快;

当用电脑的AX200无线网卡连接时,读取USB3.0的速度是53MB/s,写入速度48MB/s,而读取内置eMMC时,读、写速度分别是55MB/s和71MB/s;

当用小米10手机时速度就明显差了许多,不管是USB3.0外接固态硬盘还是内置eMMC,速度都差不多,原因只有一个,不支持FTP共享,ES文件浏览器使用Samba协议比较低效。希望官方可以在日后的固件更新里加入FTP共享的选项。这样的话手机读写USB3.0的速度就会明显增加。

五、近距离下的无线性能和WAN口性能测试

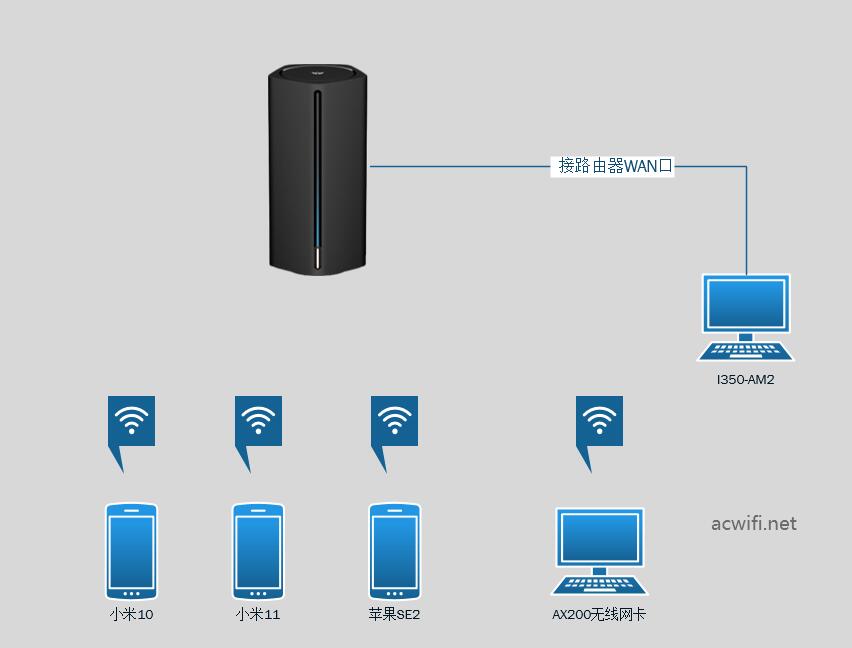

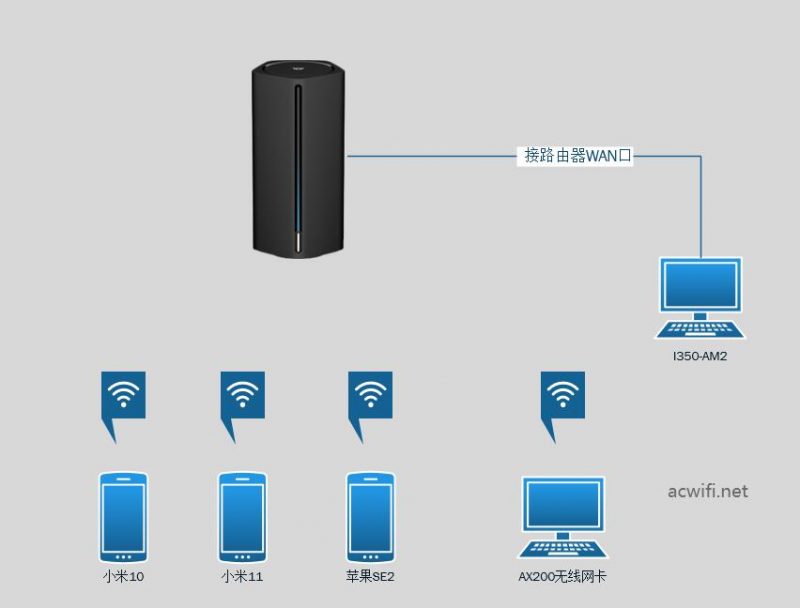

使用几款终端连接测试AX1800 Pro的无线吞吐率,如下网络示意图:

京东云无线宝AX1800 pro评测

利用一台装有Intel I350双口网卡的电脑接在路由器的WAN口上,使用IxChariot软件进行测速,无线终端是小米10、小米11、苹果SE2、一台安装有无线网卡AX200的电脑。所有设备均在同一个房间里。电脑距离1.2米,手机距离0.5米,太近未必是好事。

通过不同的摆放角度和距离不断地测试出最高无线速度,以下结果均是取出最大值。

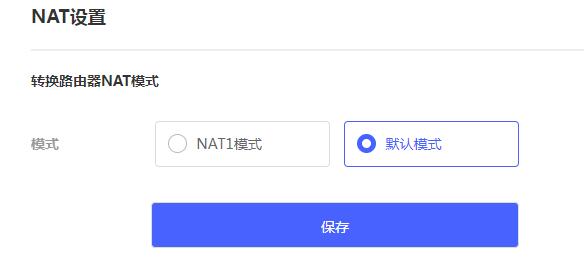

路由器里的一些设置:积分优先模式和NAT设置里的默认模式。如下图

set 01set02

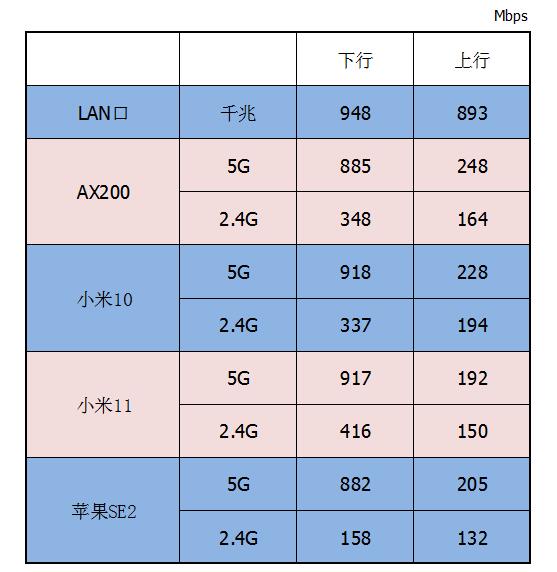

测试结果如下表格:

京东云无线宝AX1800 pro评测

当用网线连接测速时下行速度没问题,达到了千兆的极限948Mbps,而上行速度慢了一点,不到900mbps;

当用两台小米手机连接5G测速时,wan to 5G的速度也没有问题,得到很好的速度,均超过910Mbps,苹果SE2差一点点,但也有882mbps,这些都没有问题,有问题的是上行速度,wlan to wan有问题。跑不高,就像被下了咒语一样,被限镪在250mbps以下,即使用无线网卡AX200也一样。

我尝试调整NAT和积分模式,也没有发送,只会更差一些。

我不知问题出在哪里。

六、 对比华硕AX56Uv2测试无线信号强度

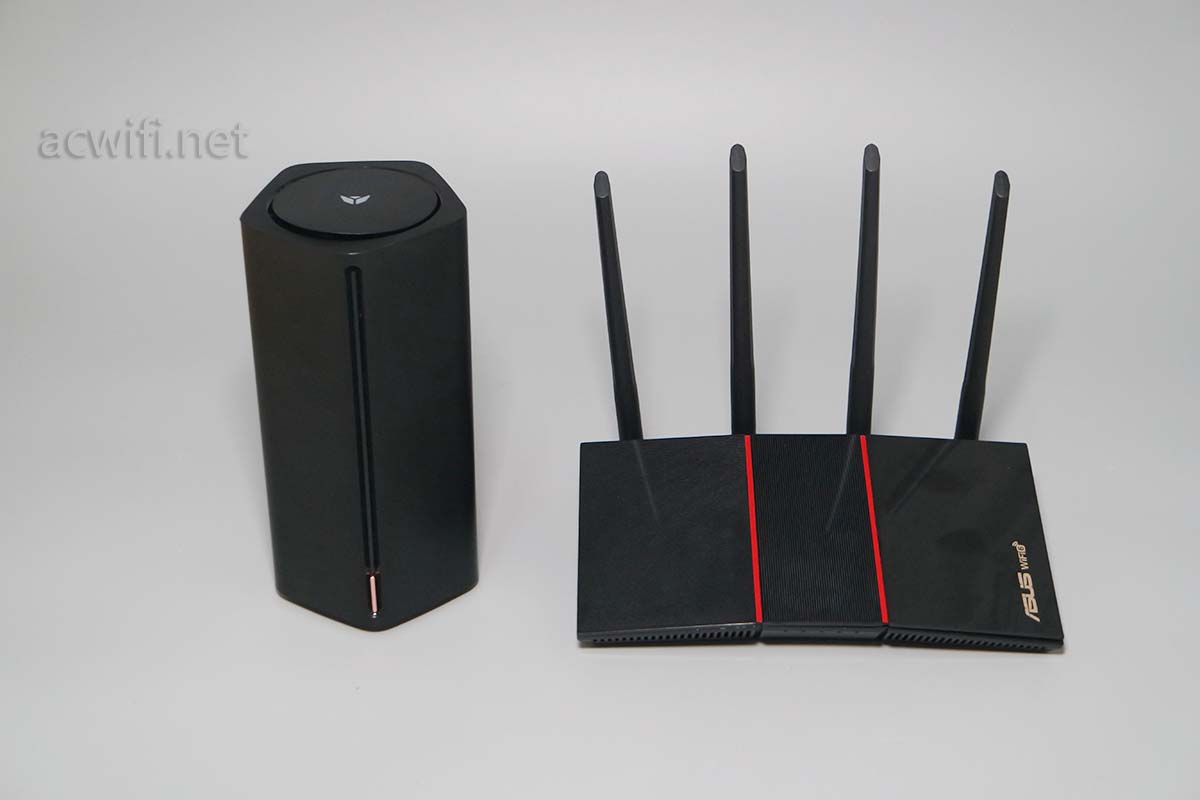

测试无线信号强度时,我通常会拿另一台来参照做对比,这样的信号强度测试才有意义,这次拿一台价格同样是399元的华硕AX56U热血版,也就是AX56Uv2版本,也是AX1800的规格。

京东云无线宝AX1800 pro评测

把两台无线路由器放在下图中的WIFI位置,装有AX200无线网卡的电脑分别在下图中的A、B、C、D四位置进行信号强度记录,每个位置记录时间3分钟。都固定无线信道分别是2.4G信道3和5G信道44。

pingmiantw

信号测试对比如下:

京东云无线宝AX1800 pro评测

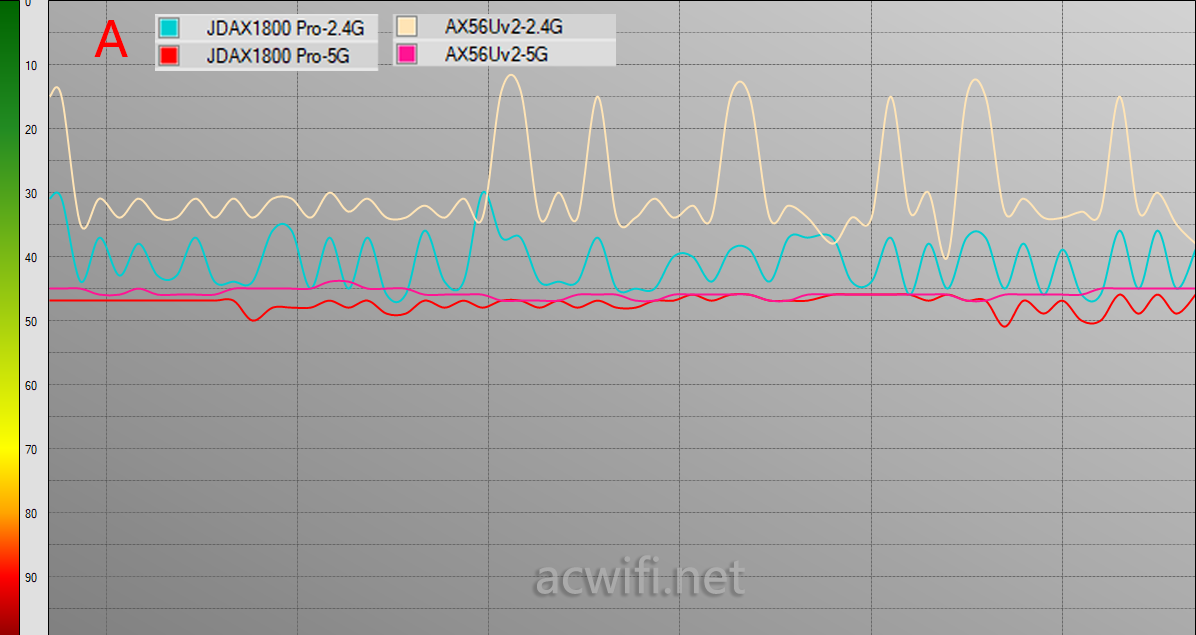

在隔一墙的A点位置,AX56Uv2的2.4G比京东云的强些,5G差不多;

京东云无线宝AX1800 pro评测

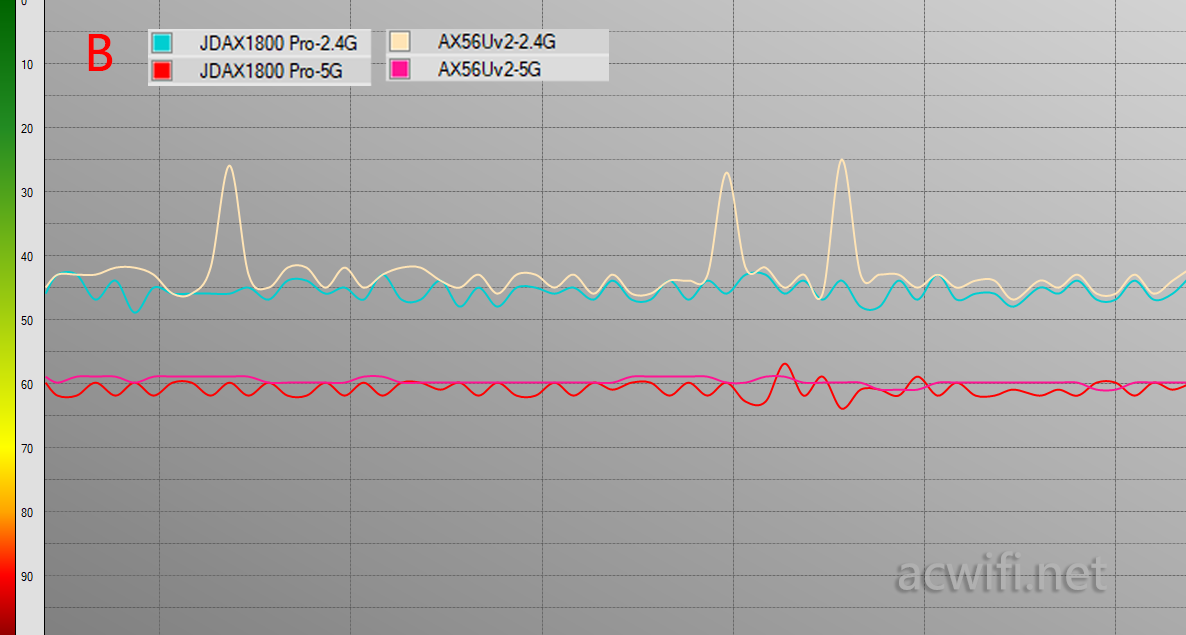

在隔了两墙的B点位置里,两者的2.4G和5G都很相近;

京东云无线宝AX1800 pro评测

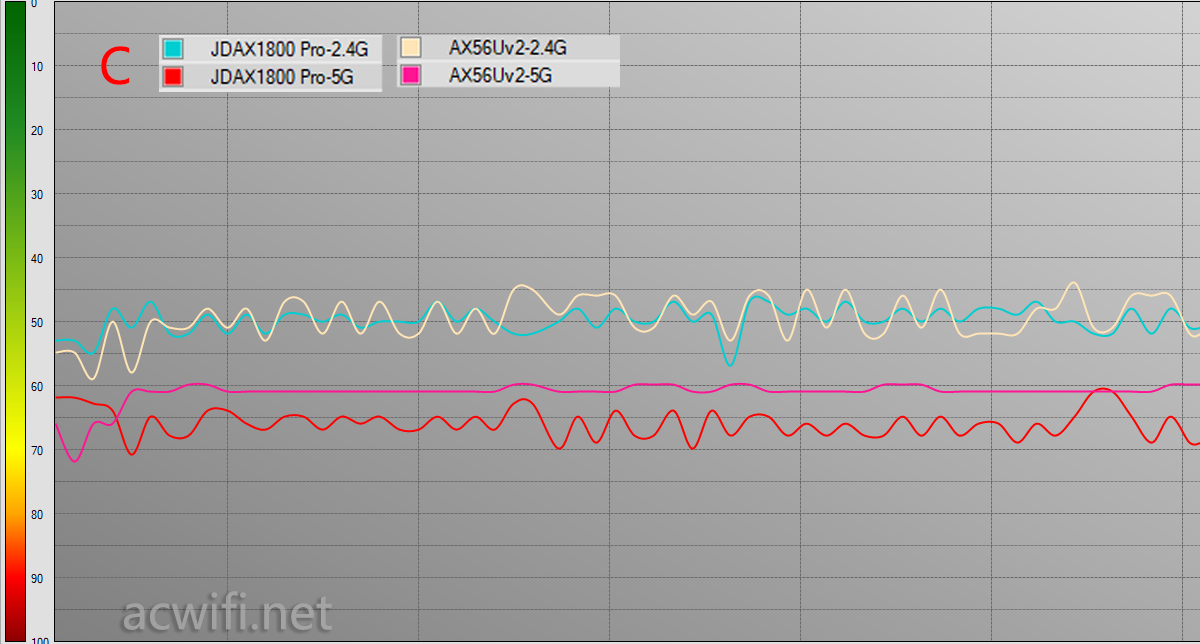

在直线距离11米远的地方,两者的2.4G信号一样,5G信号是华硕AX56Uv2强些;

京东云无线宝AX1800 pro评测

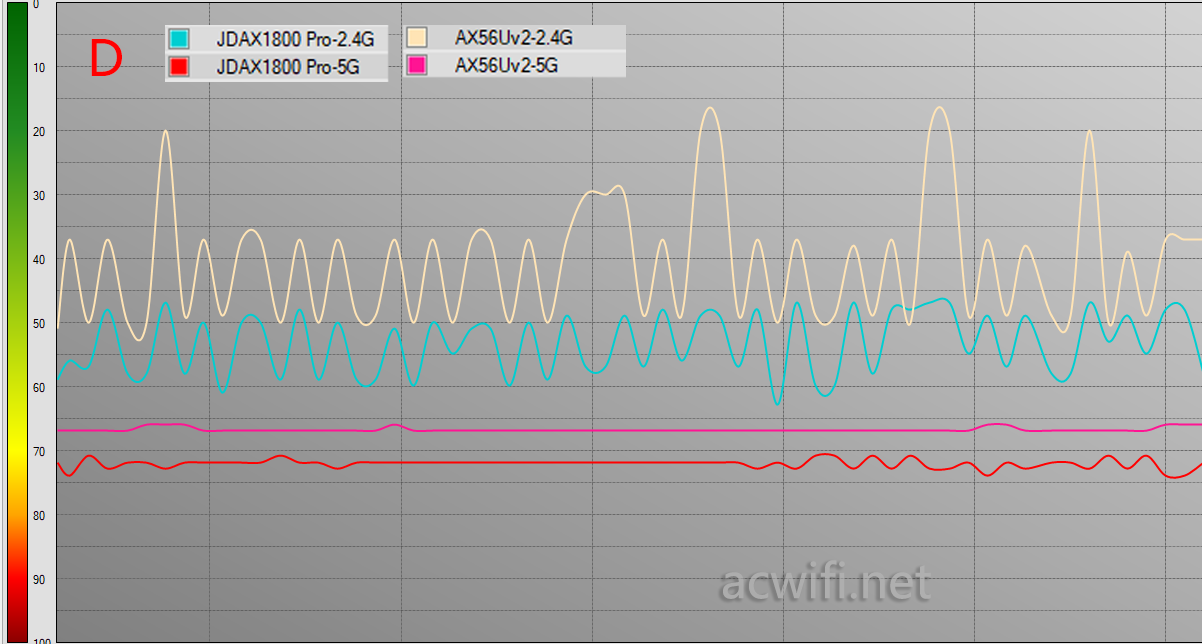

最后在楼下D点位置里,华硕AX56U的2.4G和5G信号均比京东云强一点。

信号只是表面,最终要的是速度,以下接着在这四个位置上进行测速。



七、 在不同距离下的无线速度实测

依旧是前面一样的路由器摆放位置,也是以上的四个位置测速点。测试一台完成再开另一台放同样的位置进行测速,否则两台无线路由器摆在很近的位置上会互相干扰,造成速度 的下降。

同样也是之前测试的WAN性能时用到的终端设备,分别是两台手机:小米10、苹果SE2。2.4G测速会少一点,只测速远距离的C和jD点两个位置。每个位置每个ssid连续测速六次,最后取平均值做对比。

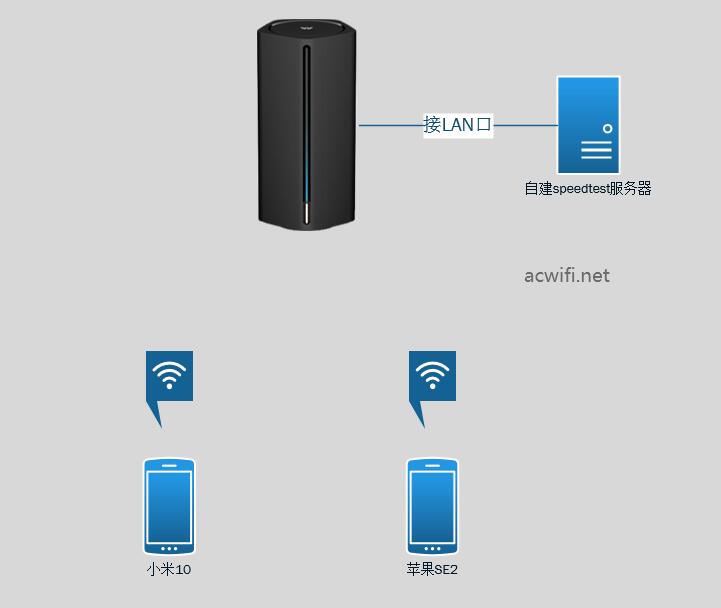

因为测试WAN口时遇到上行速度的问题,所以这一项测试只测试lan to wlan(局域网与无线的传输)。各设备连接示意图如下:

京东云无线宝AX1800 pro评测

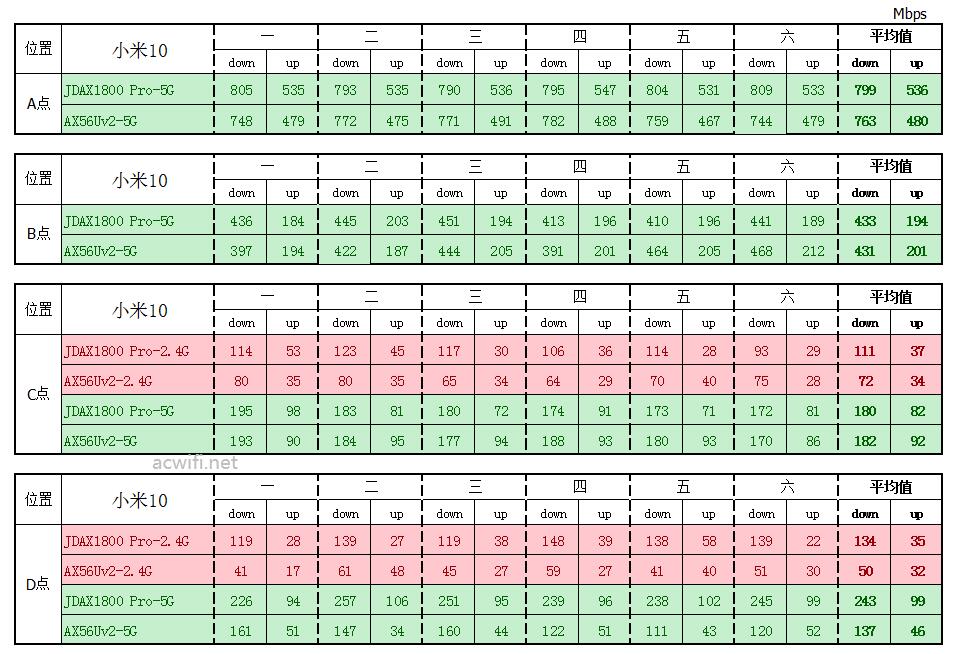

用小米10测试的所有结果如下表:

京东云无线宝AX1800 pro评测

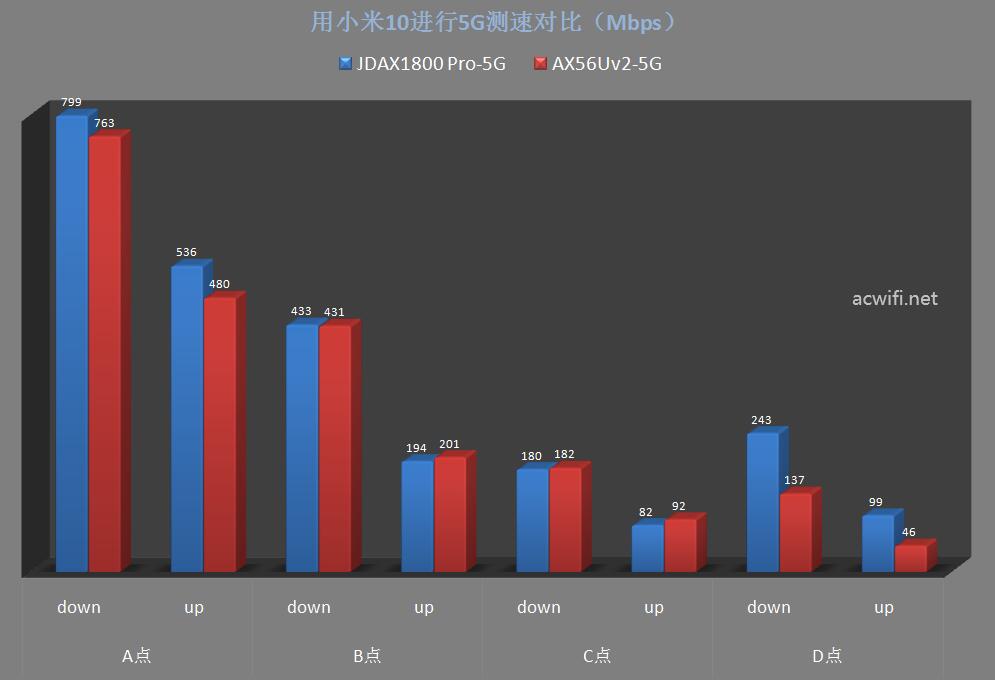

5G平均值对比如下:

京东云无线宝AX1800 pro评测



在同一个楼层的三个位置里,两者的5G速度差不多,但在楼下的D点位置里,京东云AX1800 Pro 明显比华硕AX56Uv2要快。

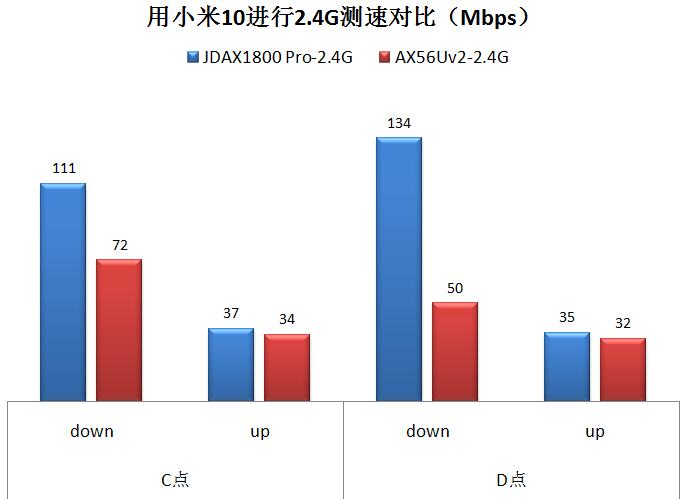

2.4G平均值对比如下:

京东云无线宝AX1800 pro评测2.4G测速在C点和D点都是京东云明显速度高。

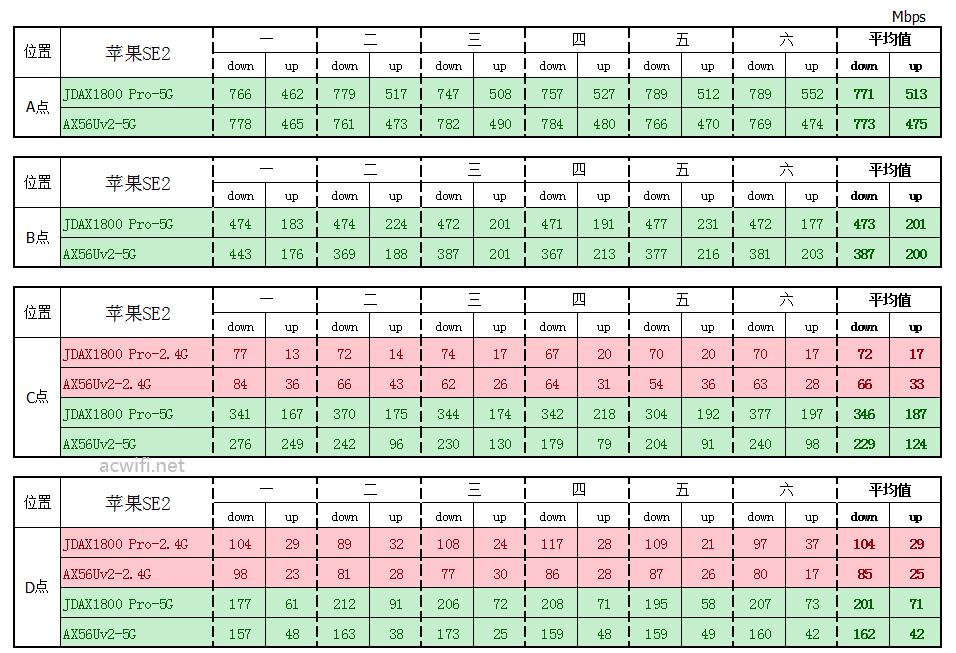

接着用苹果SE2测速看看,所有结果如下表格:京东云无线宝AX1800 pro评测

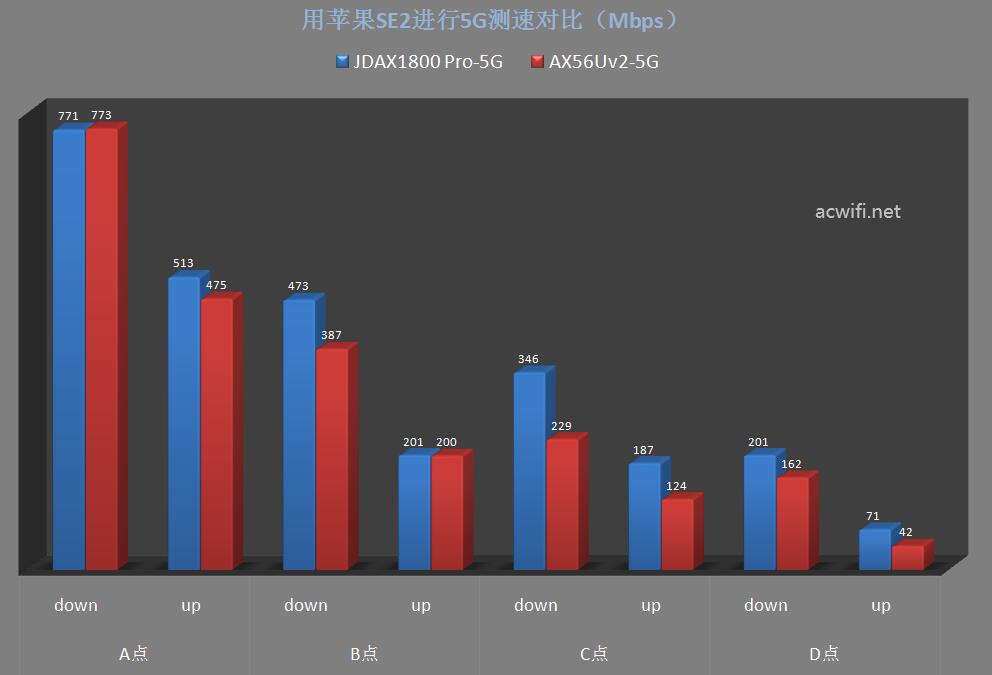

5G测速平均值对比:京东云无线宝AX1800 pro评测



在A点位置两者的5G平均速度几乎一样,而在B、C、D三个位置里均是京东云AX1800 Pro的速度高一些。特别是在C点位置里。

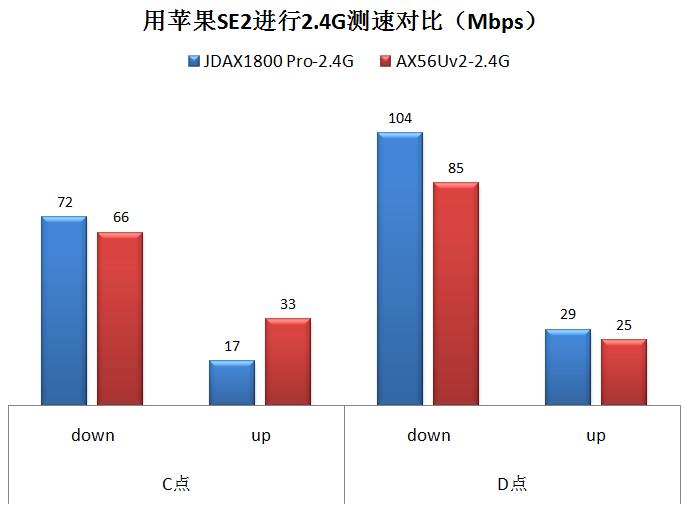

2.4G平均速度对比:

京东云无线宝AX1800 pro评测

在C和D点两个位置的2.4G速度均是京东云快一些。

从两台手机的测速来看,在多数位置点里,京东云无线宝AX1800 Pro比华硕AX56Uv2(热血版)要快些。

虽然从前面的无线信号强度对比来看华硕的会强一点点,但用户终端的无线速度才是最重要的,也是最直接影响使用体验的。



八、京东云无线宝APP功能

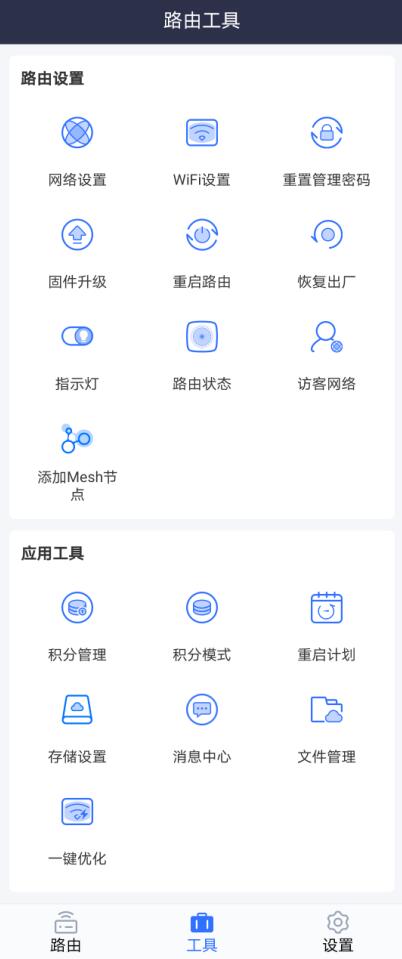

APP界面如下图:
京东云无线宝AX1800 pro评测

分成路由设置和应用工具两大块

路由设置包括常规的网络设置、WiFi设置、重置管理密码、固件升级、查看路由状态、添加Mesh节点、访客网络等设置。

应用工具里包括积分管理、积分模式的切换、存储设置、文件管理等。

如果要使用USB3.0文件共享或内置的64GB eMMC共享,就要在储存设置里打开开启Samba服务。。电脑web界面可没这个设置。

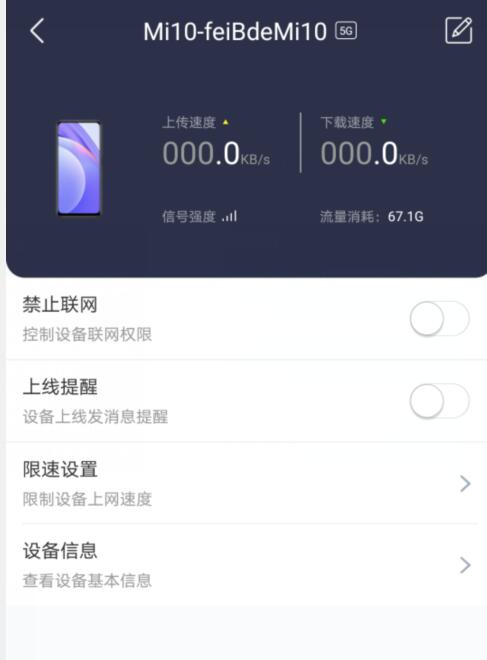

可以单独管理某个连接设备,进行一些设置,例如禁止上网,限速设置等,还有上线提醒等。

京东云无线宝AX1800 pro评测

九、总结:

跟华硕AX56Uv2一样的价格,但多了一个USB3.0接口,还多了一个64GB的“硬盘”空间,而且读写速度也算不错的了,差在不支持FTP共享,造成手机访问USB速度低下,希望以后的版本更新里能增加FTP共享的选项。拥有赚积分的功能,积分换京豆或京东E卡,可以利用家里闲置的上行带宽换取一定的收益,也是不错的。
