150元收了一个坏的UAP-AC-LR拆机看看,但居然是好的,哈哈!

UBNT的UnfFi系列下的一款吸顶AP,型号是UAP-AC-LR,应该是这样的意思吧。。。。正常的二手价要400多元,全亲的要900多元,我觉得太贵了,只想拆机看个明白。于是上咸鱼找了一下关键词“UBNT 坏”、“UBNT 故障”,咦,出现了一台标价150元的故障机。大喜,上前询问是否能包邮,我猜对方心中也大喜:“居然有个傻缺坏的也来买,就给他包邮吧。

卖家描述是“通电不亮,通电不亮,坏的,24v供电,带支架不带电源,无拆无修,售出不退不包邮”。下单完事。

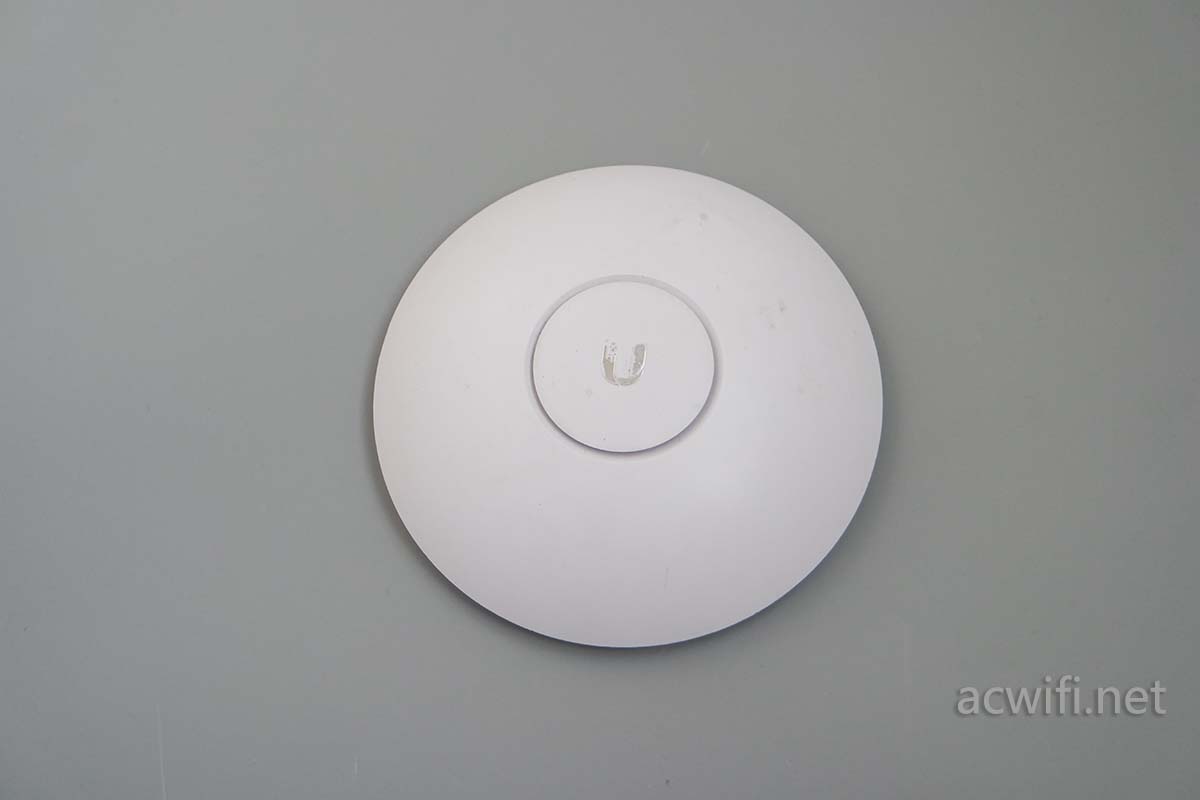

AP收到货的样子:

UAP-AC-LR拆机

拿在手里没什么质感,非常“轻手”,当然这个手感是相比平时的无线路由器来说的轻。

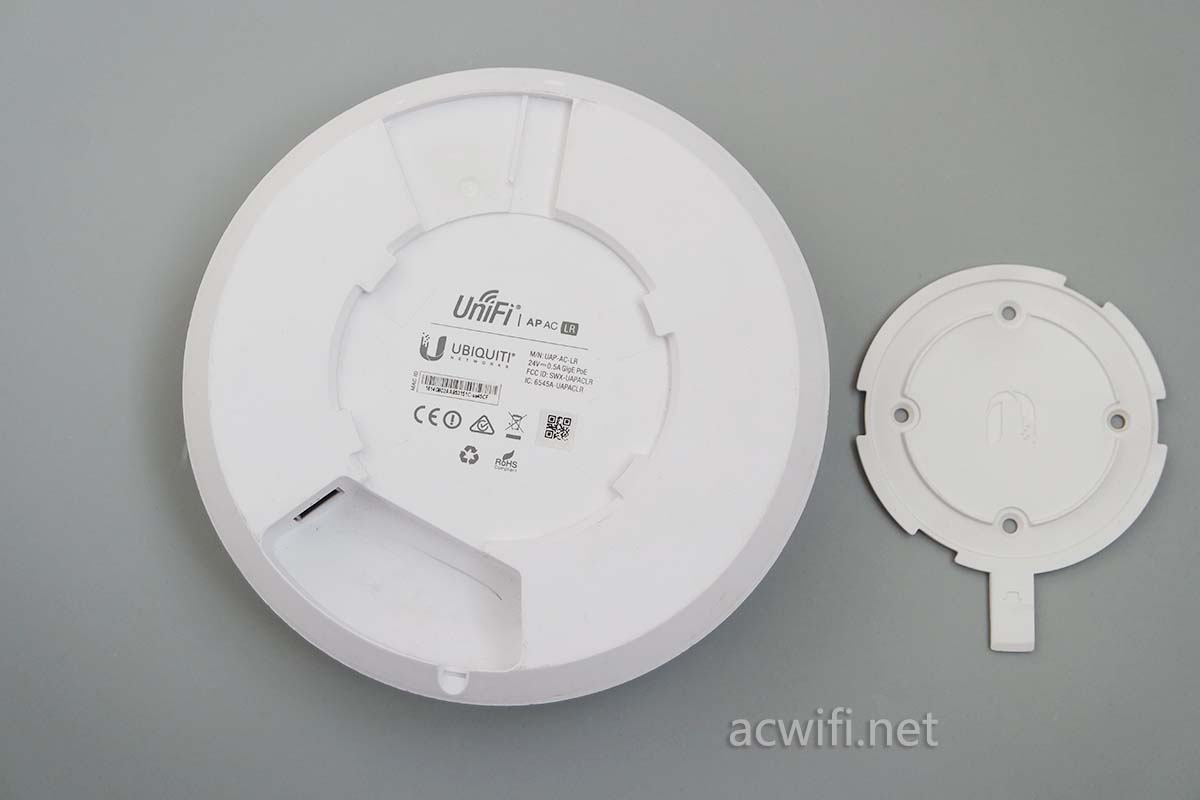

有一个支架装在机身背面,支架是可以快拆的设计,我取下来了,如下图:

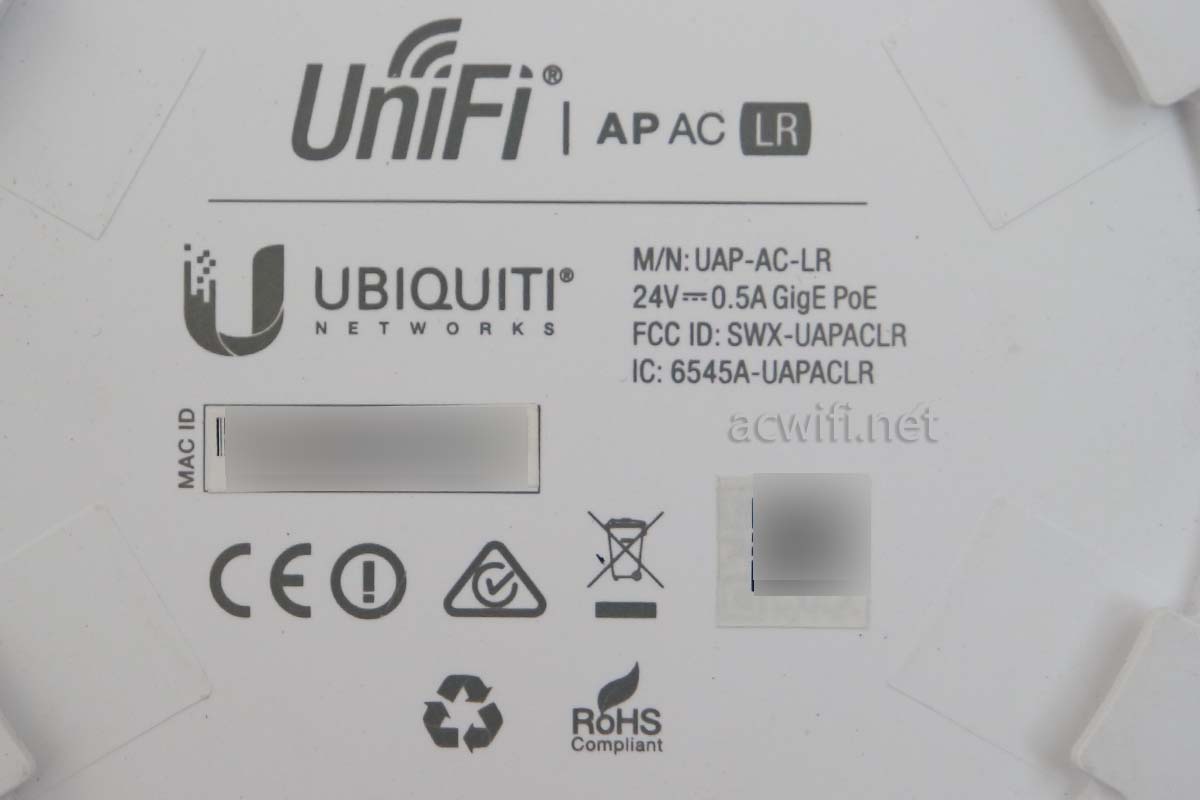

UAP-AC-LR拆机标签:

UAP-AC-LR拆机

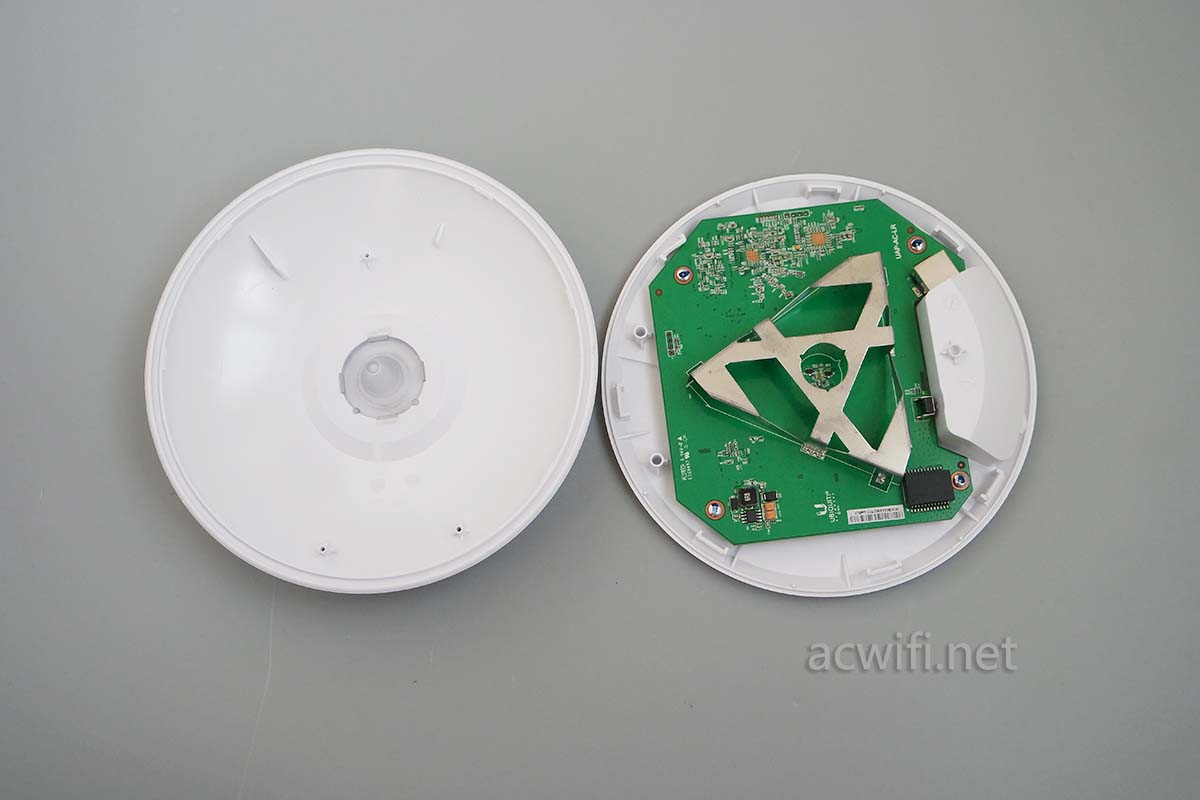

AP机身上并没有螺丝,直接撬开,看见里面也挺新的,很少灰,密封性不错:

UAP-AC-LR拆机

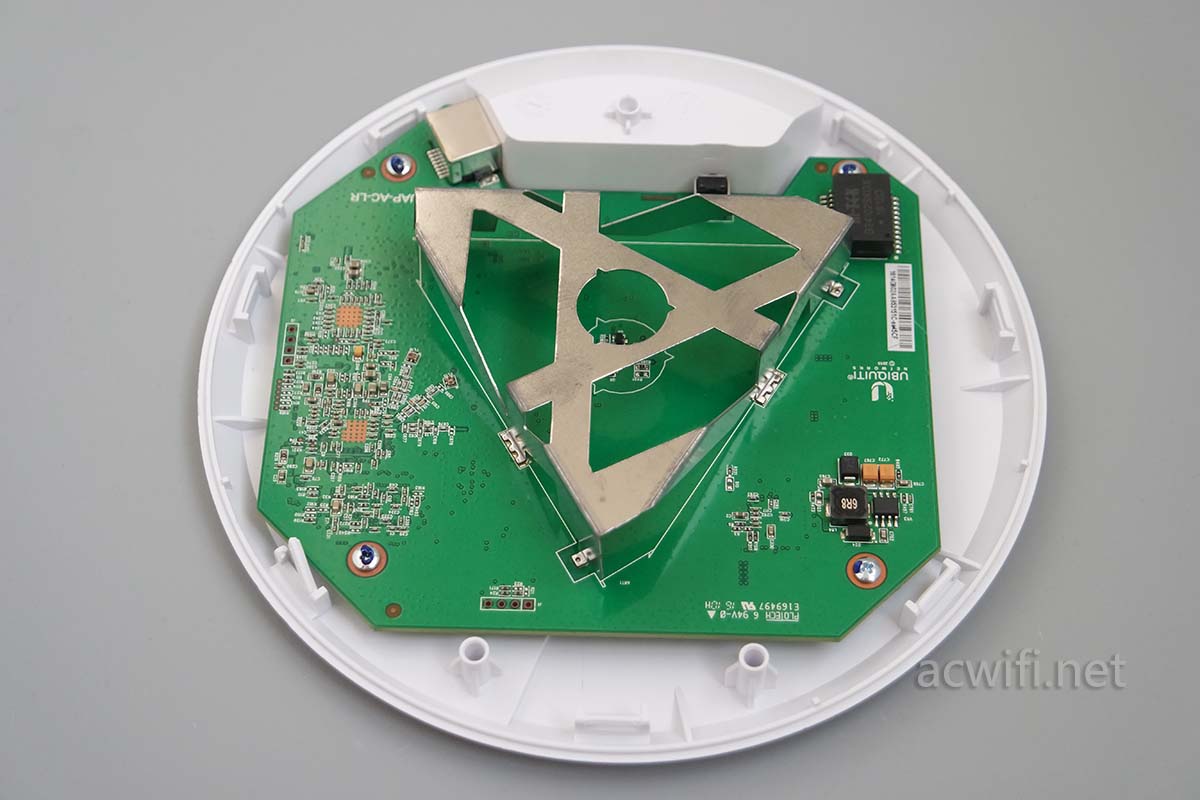

内置的天线很骚呀,三角的形状,联想翩翩:

UAP-AC-LR拆机

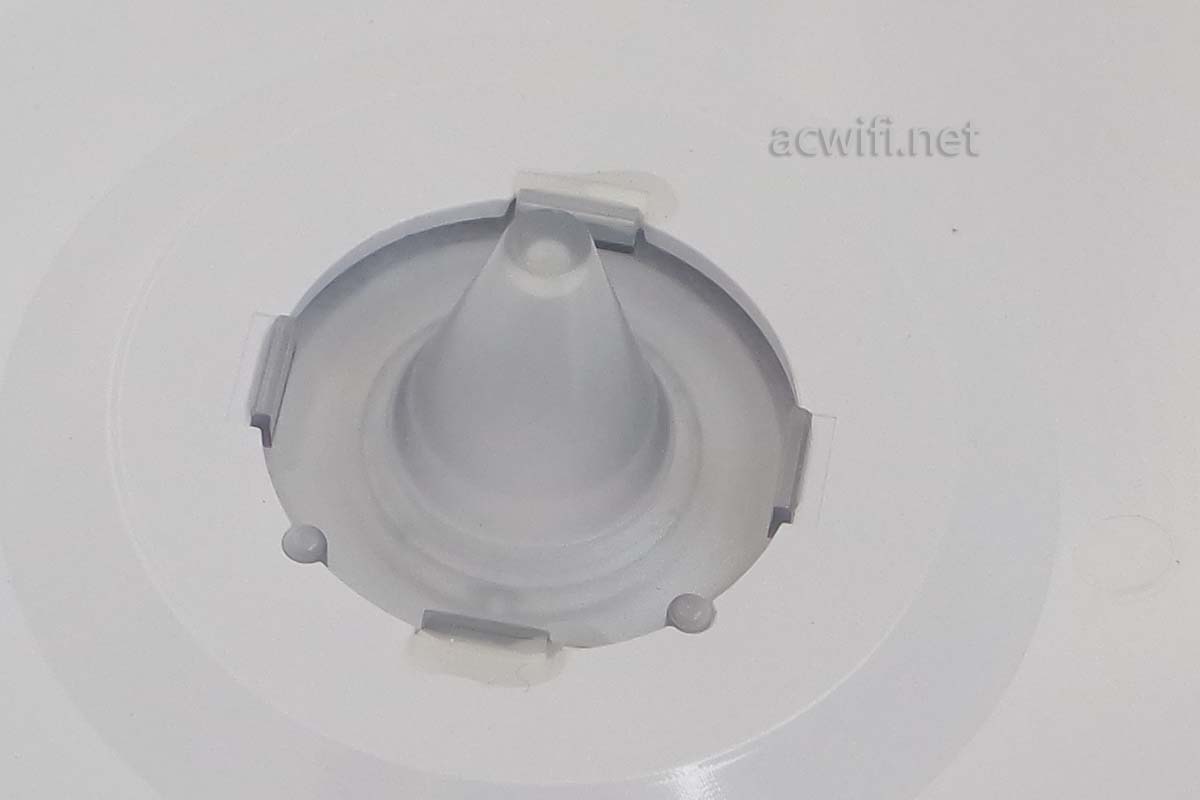

这个像婴儿奶嘴的就是LED灯灯罩:

UAP-AC-LR拆机

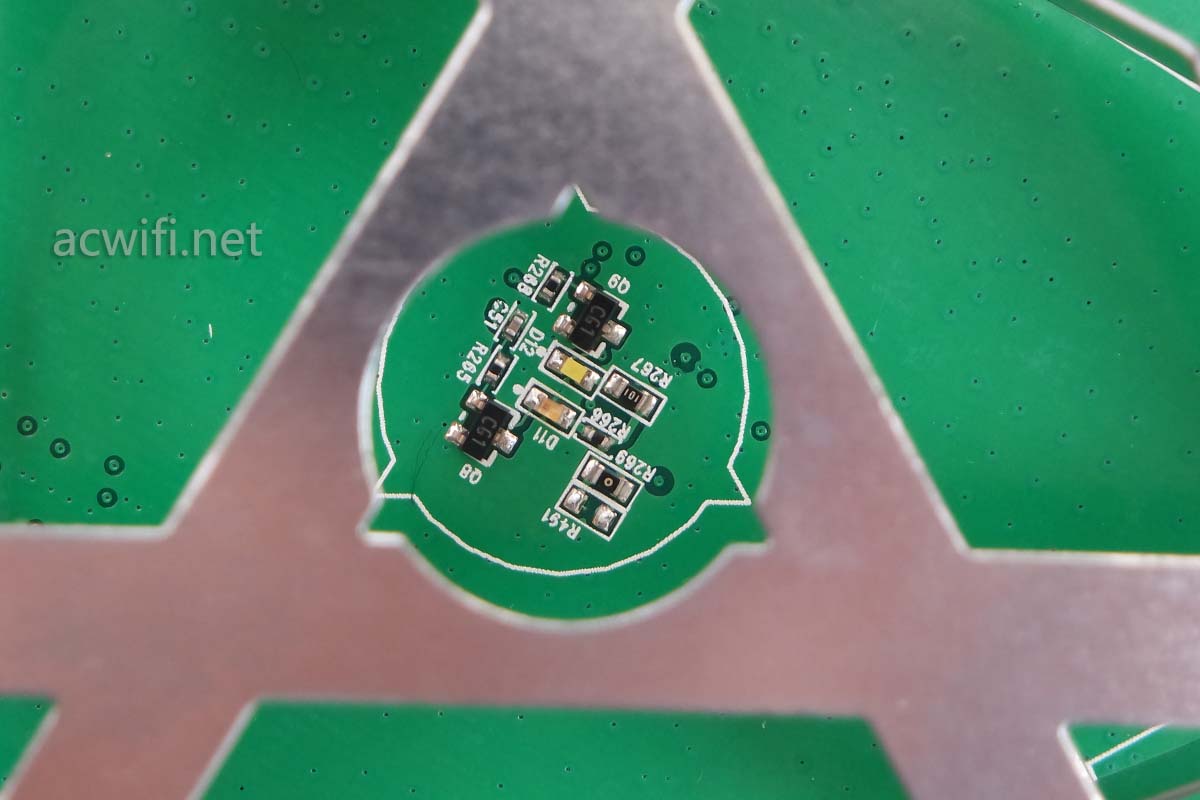

LED灯在这里:

UAP-AC-LR拆机

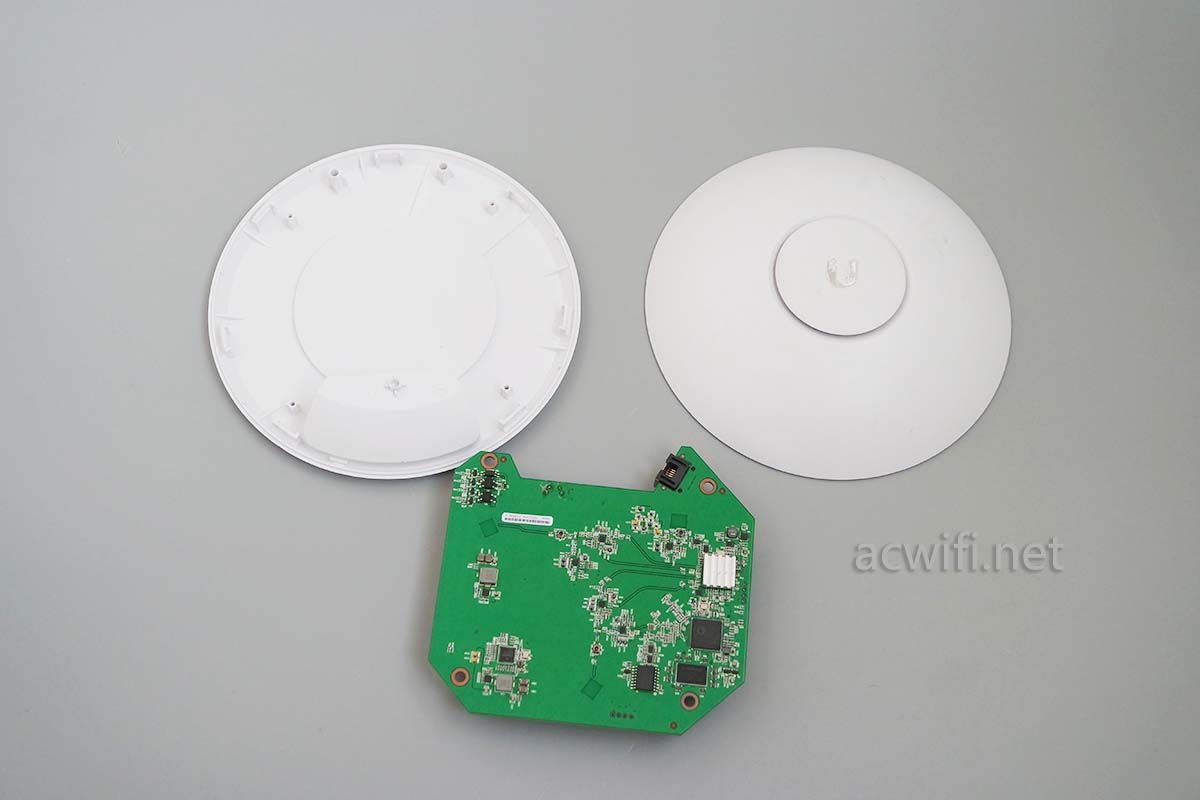

取出主板:

UAP-AC-LR拆机

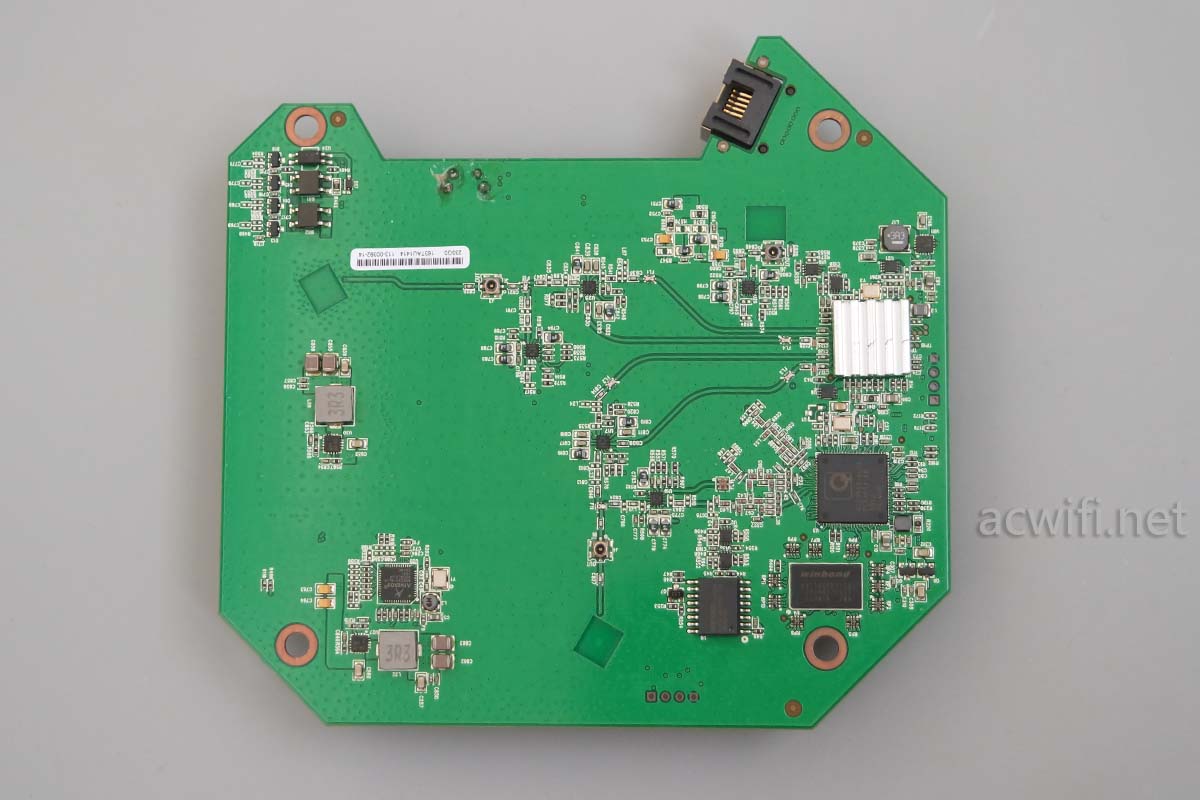

看不见网口的一顶我称为主板背面:

UAP-AC-LR拆机

所有主芯片都在这一背面上了。

先看散热片下主诉是啥芯片吧,取下散热片,双面胶粘上的,有点紧,取下来了:

UAP-AC-LR拆机

芯片上有UBNT的LOGO就像WDR7660用的芯片上有TP1900字样的道理差不多。

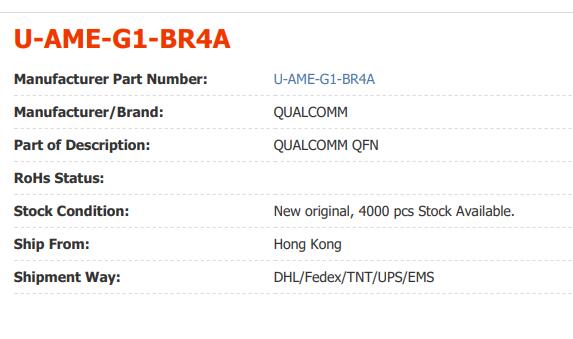

芯片上的丝印是U-AME-G1-BR 4A,利用搜索功能,查出以下资料:

U-AME-G1-BR 4A

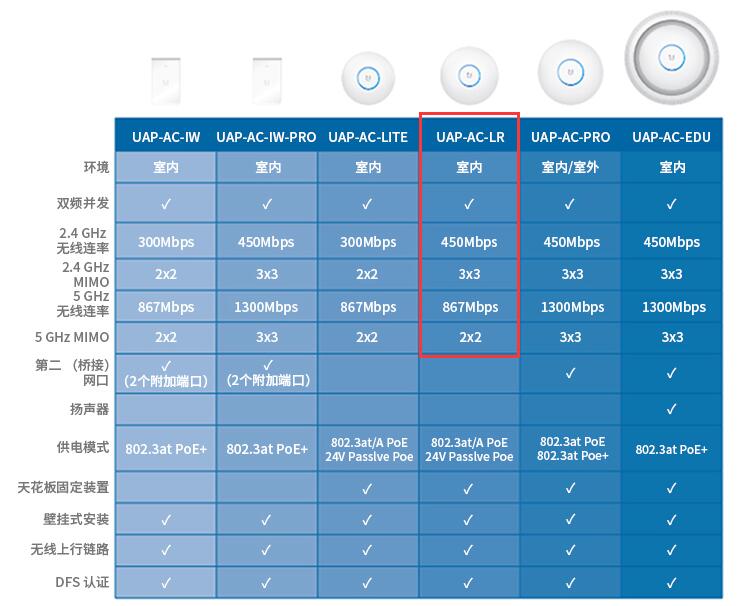

属于高通的无线芯片,我猜是QCA9886,支持5GHz 2x2mimo,最高速率866Mbps。UAP-AC-LR的无线参数如下:

型号对照图

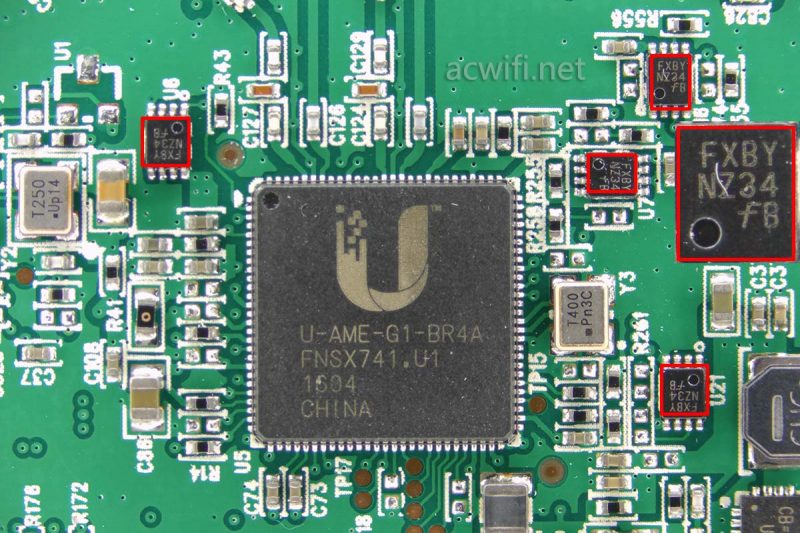

这颗U-AME-G1-BR 4A芯片的周围有几颗小芯片,丝印着”FXBY”的芯片,型号是NC7NZ34,属性如下:

Features
Space Saving US8 Surface Mount Package
MicroPak™ Pb−Free Leadless Package
Ultra High Speed: tPD 2.4 ns Typ into 50 pF at 5 V VCC
High Output Drive: ±24 mA at 3 V VCC
Broad VCC Operating Range: 1.65 V to 5.5 V
Power Down High Impedance Inputs / Outputs
Overvoltage Tolerant Inputs Facilitate 5 V to 3 V Translation
Proprietary Noise / EMI Reduction Circuitry Implemented
These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS
Compliant

相当于一个逻辑驱动IC,作用是提供额外的供电。

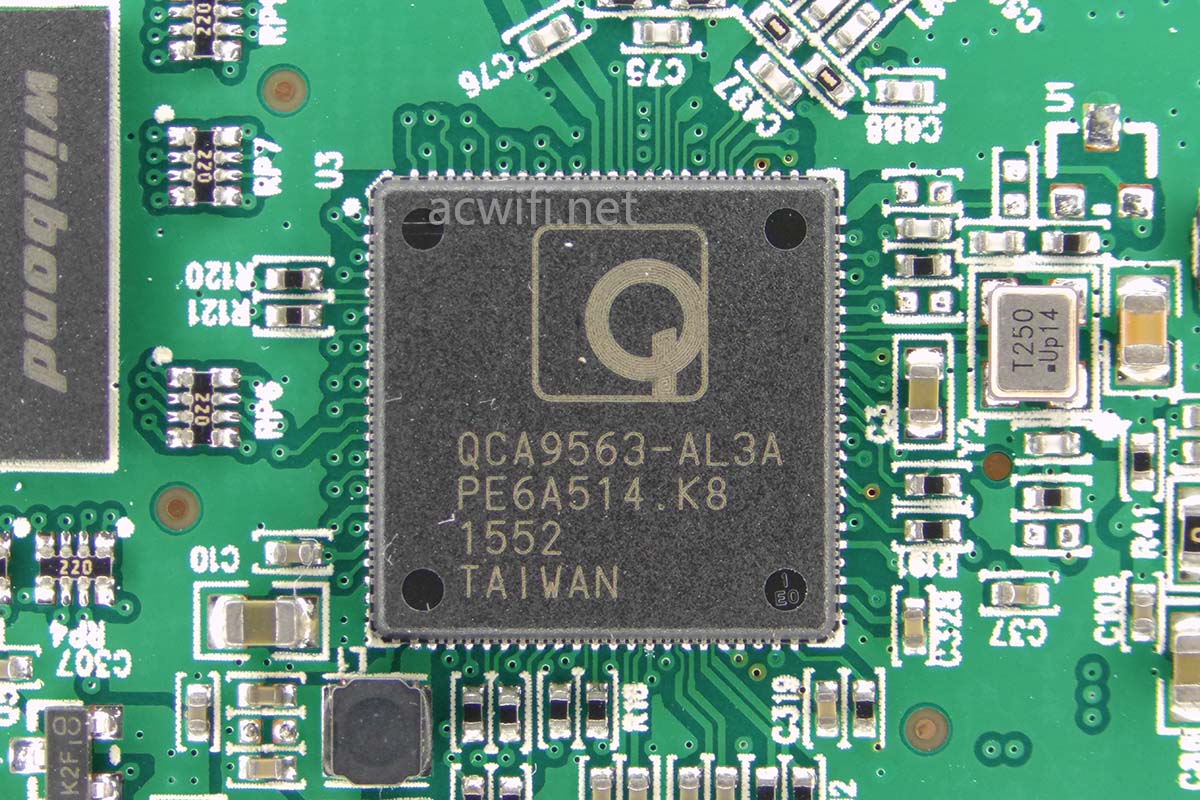

另一边是一颗主控芯片,型号是QCA9563,这颗CPU大家都很熟悉了,单核775MHz,集成了2.4GHz无线,支持3x3mimo,64-QAM,在40MHz频宽下最高无线速率450Mbps,多数手机不支持40MHz,连接速率是144Mbps。有时你手机的2.4G速率不高,就别怪路由器了。要检讨一下是否扔了手机。

UAP-AC-LR拆机

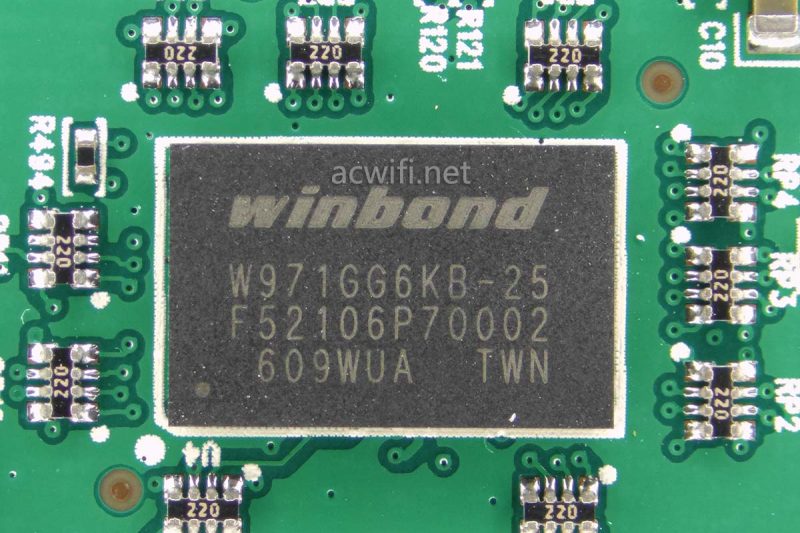

QCA9563有一颗内存芯片,型号是W971GG6KB-25,内存容量128MB。

UAP-AC-LR拆机

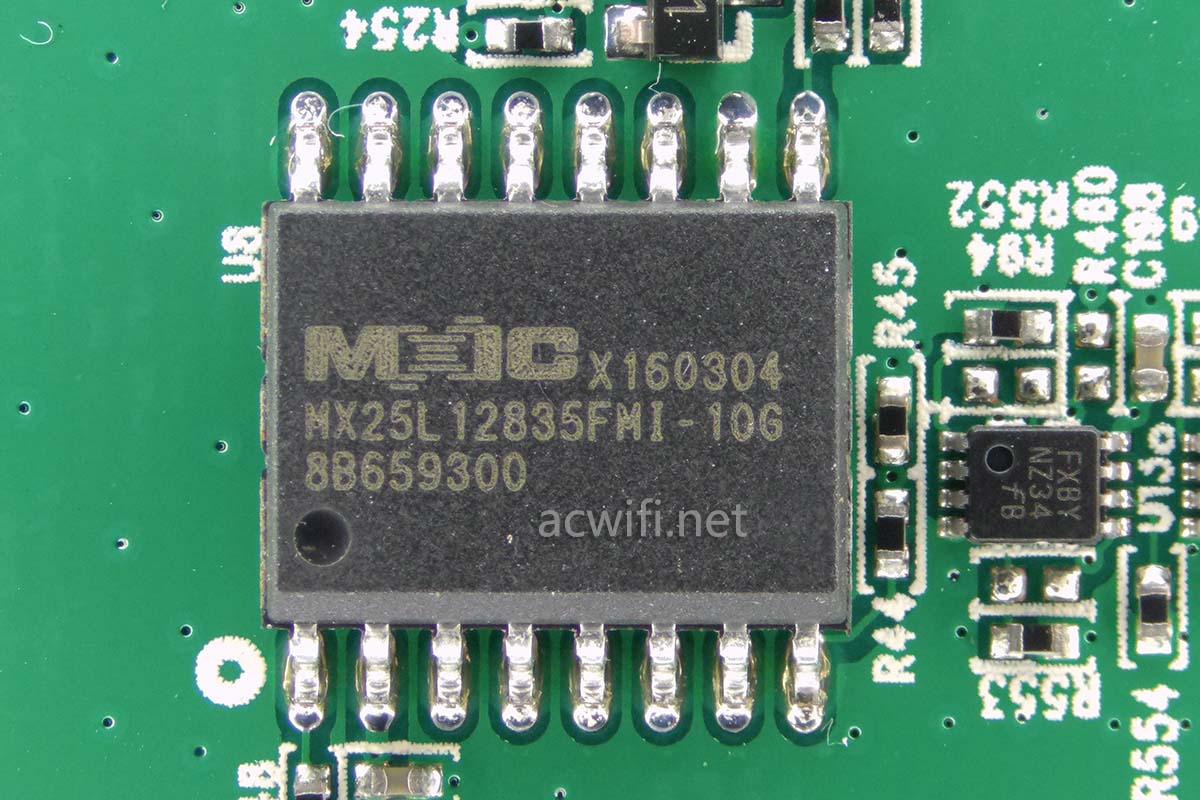

内存旁边有一颗闪存芯片,型号是MX25L12835FMI-10G,容量16MB。

UAP-AC-LR拆机

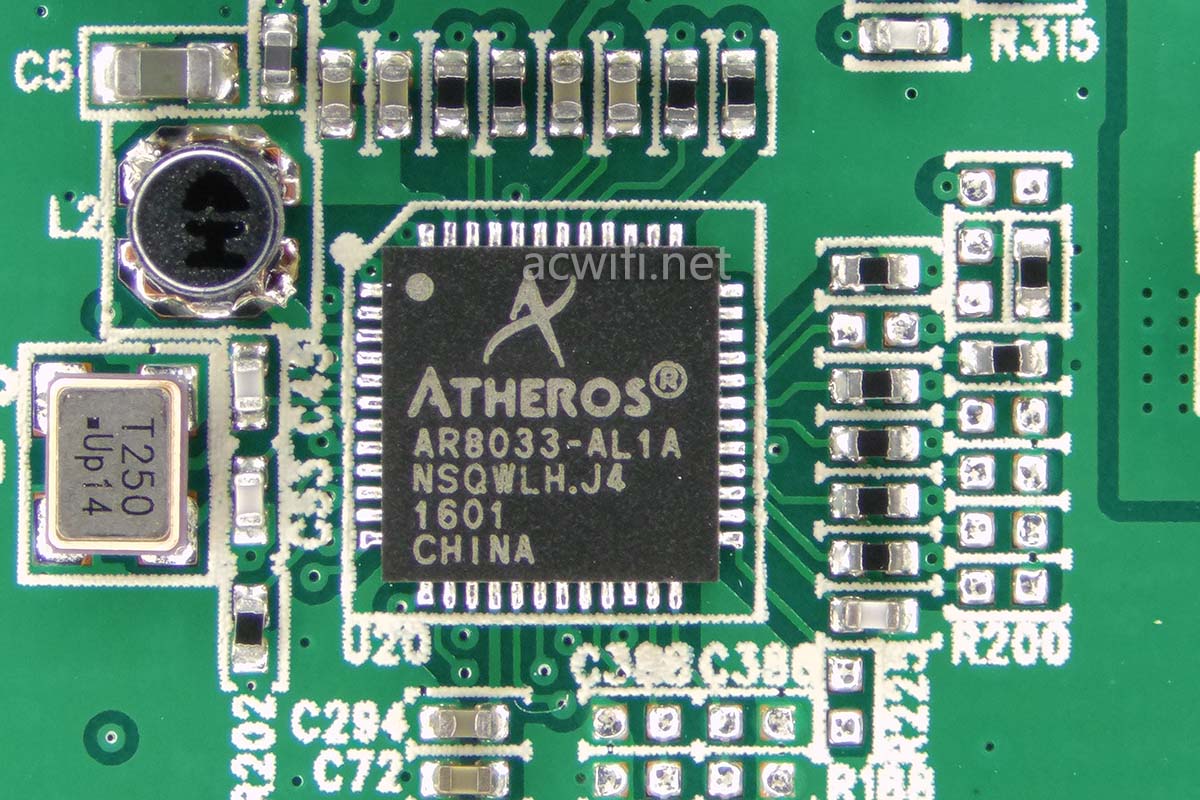

主板的另一角有一颗千兆PYH芯片,型号是AR8033。

The AR8033 is part of the Arctic family of PHY that include the AR8030, AR8031, and AR8035. It is the 4th generation, single port, 10/100/1000 Mbps Ethernet PHY that supports both RGMII and SGMII interfaces to the MAC.

AR8033

通过RGMII 总线接口与CPU QCA9563连接。

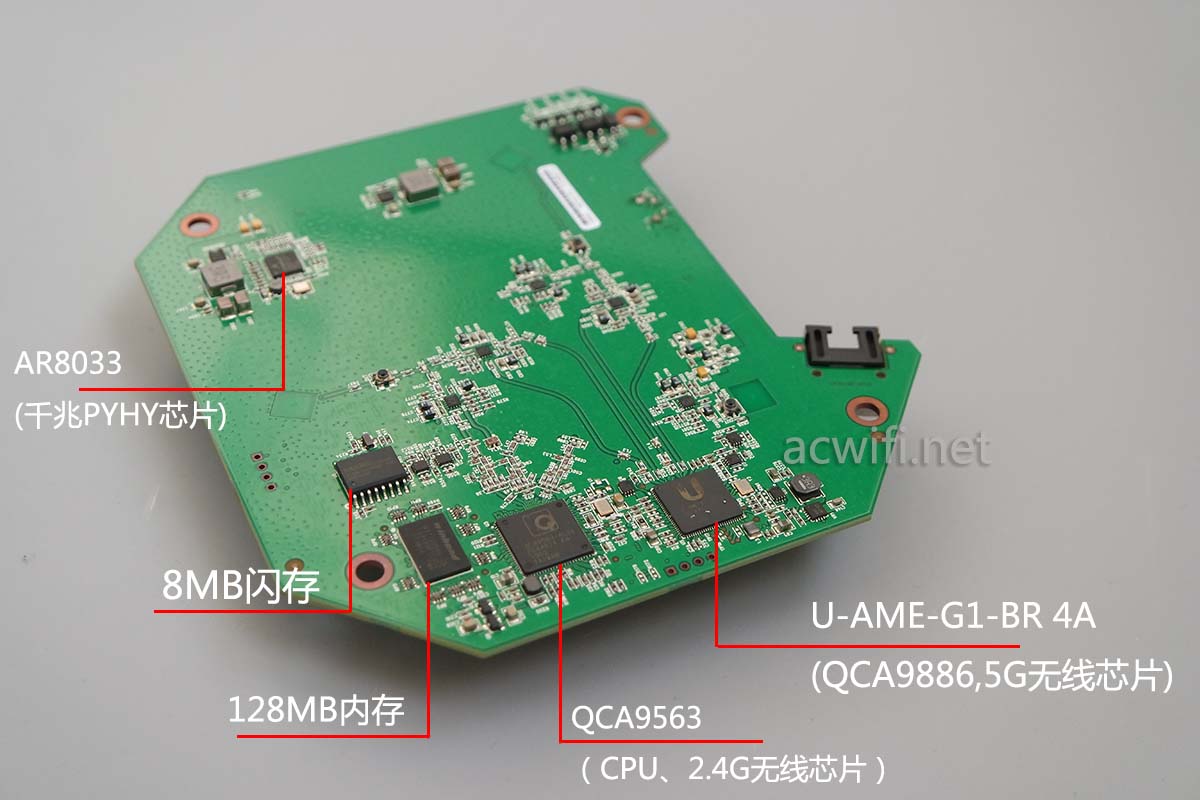

主要芯片的汇总图如下:



UAP-AC-LR拆机



现在说功放芯片(FEM)。

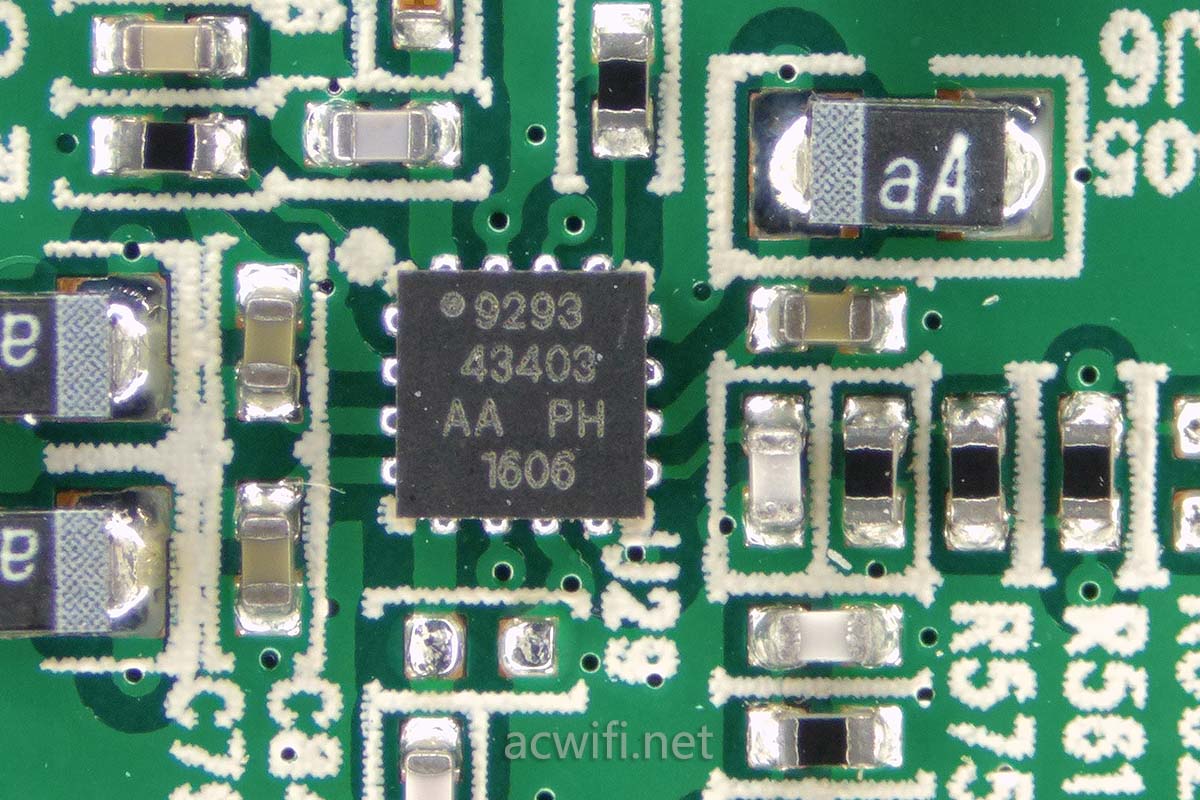

丝印着9293的芯片,型号是AWL9293。如下图:

UAP-AC-LR拆机

它是一颗2.4GHz FEM芯片,集成了PA、LNA和身频收、发切换开关。从信息上来看,生产于菲律宾,生产日期是16年二月。

The ANADIGICS AWL9293 is a high performance InGaP HBT FEIC that incorporates a 2.4 GHz Power Amplifier, Low Noise Amplifier, RF Switch and Power Detector.The FEIC is designed for WLAN transmit and receive applications in the 2.4 – 2.5 GHz band

AWL9293的参数如下:

Supports emerging 802.11ac high-data rate standard
Fully integrated FEIC including 2GHz Power Amplifier, Low Noise Amplifier with Bypass mode and SP3T TX/RX/BT Switch
1.8% Dynamic EVM @ POUT = +18dBm with IEEE 802.11ac, MCS8-HT20 Waveform
28 dB of Linear Power Gain
0.5 dB BT Band RF Switch Insertion Loss
Power Detector with High Accuracy over 3:1 VSWR
2.2 dB RX Path Noise Figure with 15 dB Gain LNA Mode
Single 3.0 to 4.8 V Supply Voltage
50 Ω-Internally Matched RF Ports
Leadfree and RoHS Compliant
2.5 x 2.5 x 0.40 mm QFN Package

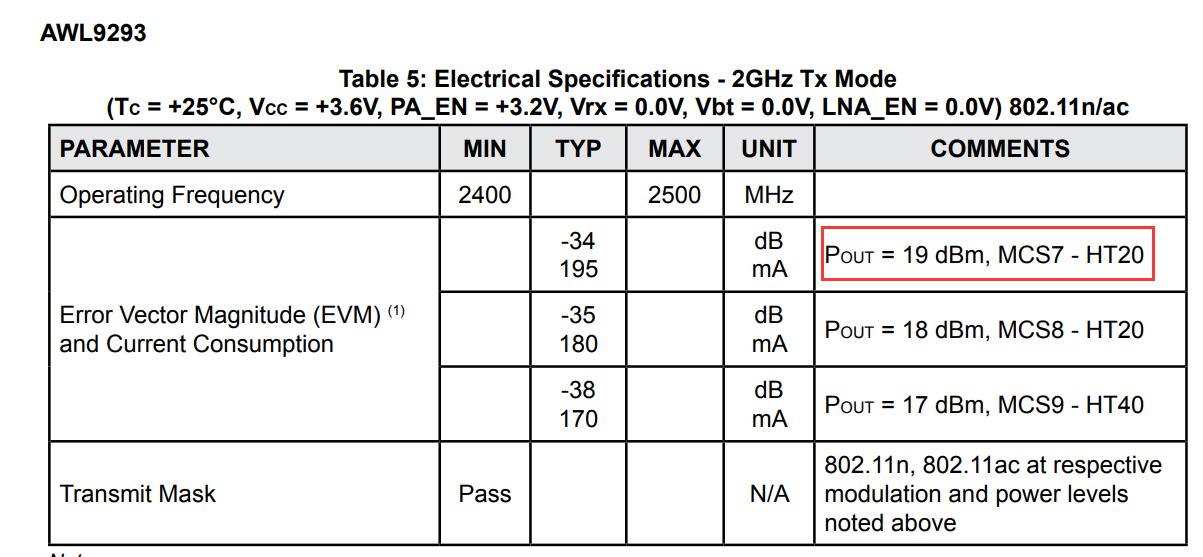

找到与无线芯片参数对应的FEM参数,如下图红框位置内容:

AWL9293

当在64-QAM和20MHz频宽时,放大功率+19dBm,不到100mW,放大功率偏低。

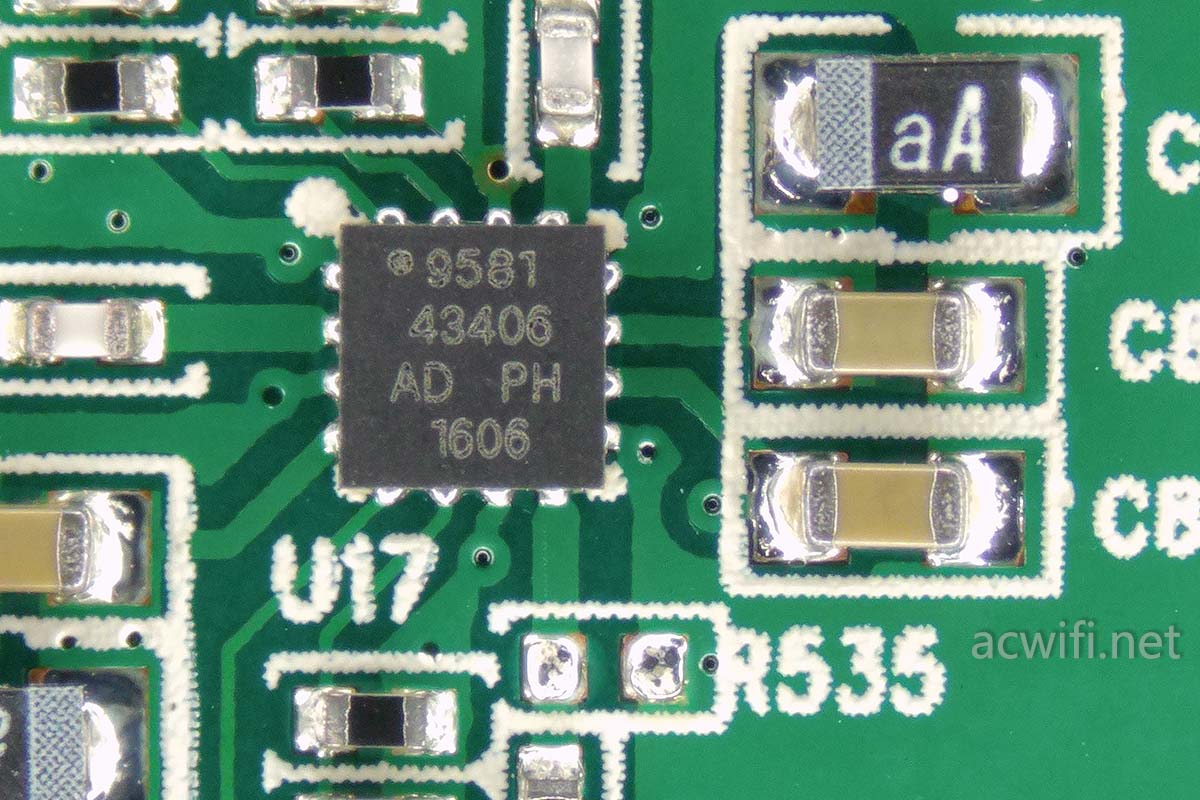

另一颗芯片上丝印着“9581”的型号是AWL9581,是一颗5G FEM芯片。

UAP-AC-LR拆机

AWL9581的参数如下:

Supports emerging 802.11ac high-data ratestandard
Fully integrated FEIC including 5GHz Power Amplifier, Low Noise Amplifier with Bypass
mode and SP2T TX/RX Switch
1.8% Dynamic EVM @ POUT = 16 dBm with 802.11ac MCS9-HT80 waveform
30 dB of Linear Power Gain
Power Detector with High Accuracy over 3:1 VSWR
2.8 dB RX Path Noise Figure with 13 dB Gain LNA Mode
Single 3.0 to 4.8 V Supply Voltage
50 Ω-Internally Matched RF Ports
Leadfree and RoHS Compliant
2.5 x 2.5 x 0.40 mm QFN Package

在256-QAM和80MHz频宽时放大功率16dBm=40mW,功率很低。

室内AP的无线功率是不需要大功率。靠数量取胜了,当功率太强,你系统做不好,无线终端在切换的时候做不到迅速反应。个人是这样认为的!

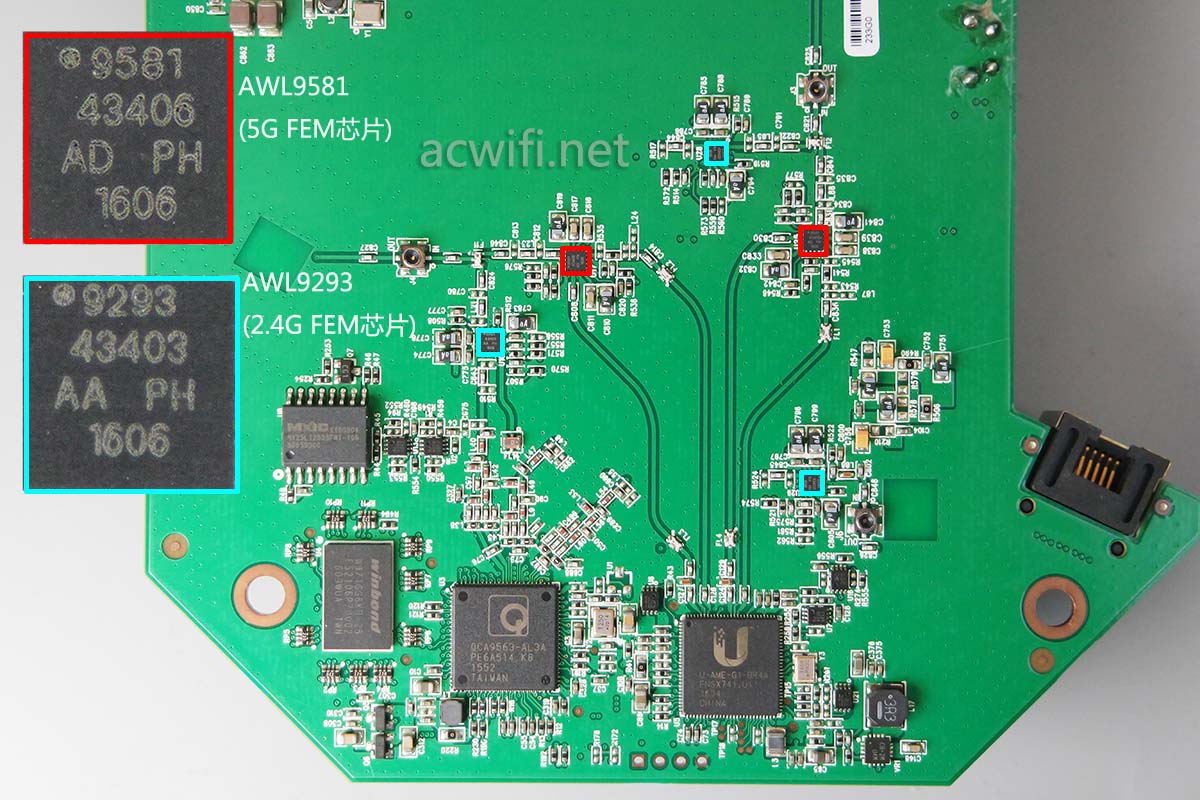

把无线射频前端芯片做一个汇总图,如下:

UAP-AC-LR拆机

另一面不看了,没啥好看。到这里算是拆机完成了!还真没有啥看的,接近千元的价格,居然没有屏蔽罩,幸好我不是新机买的。

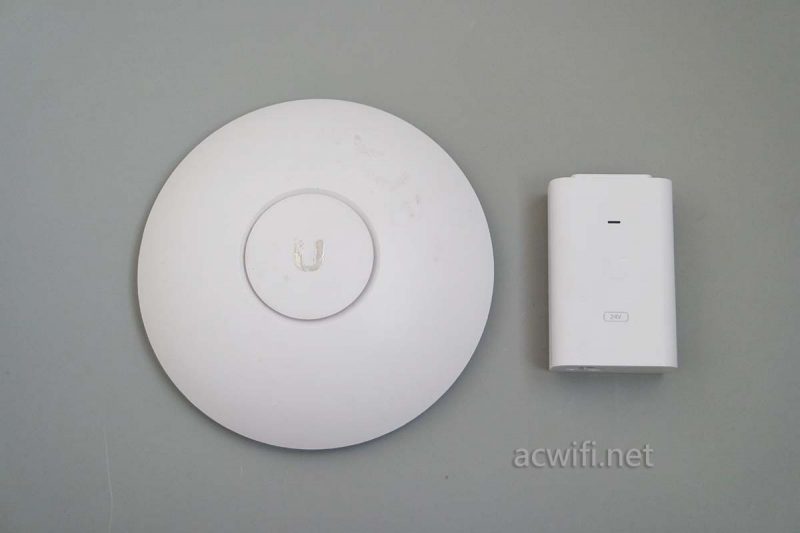

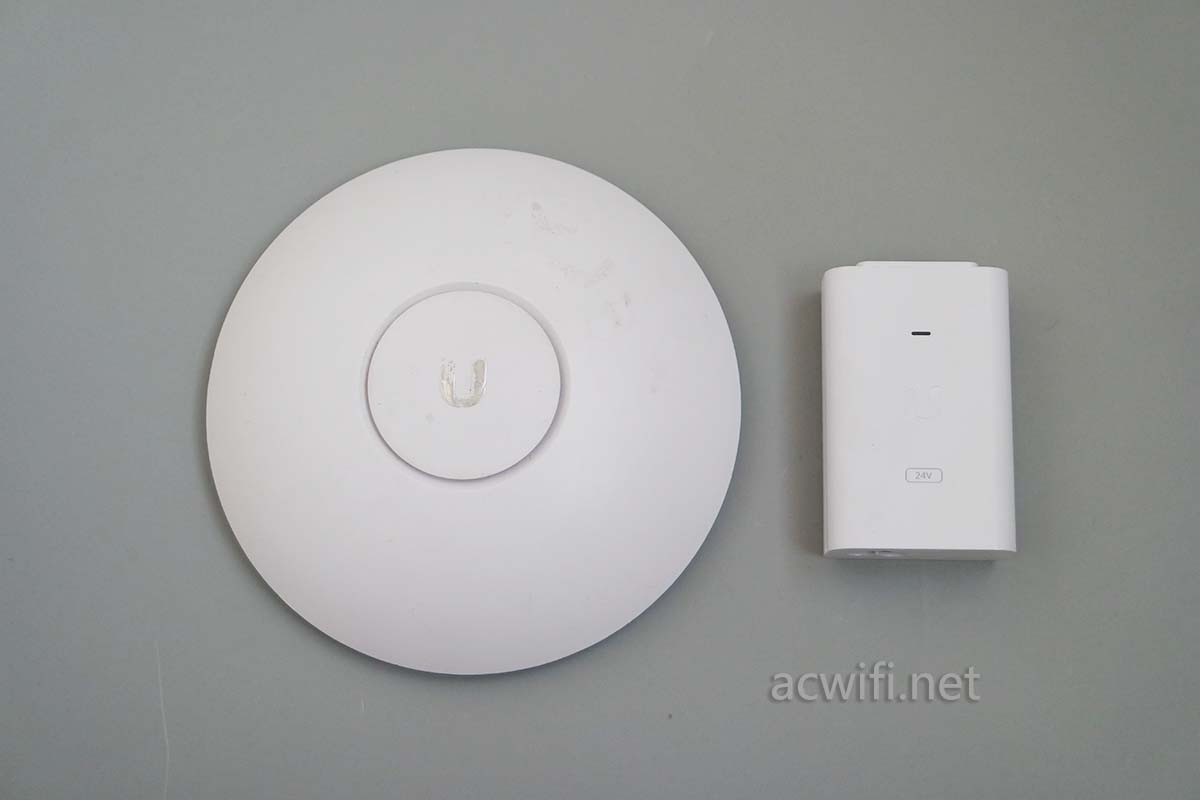

没有电源,万一我能“修”好呢,于是30多元收了个UBNT的24V 1A原装POE电源回来,不带AC电源线。

UAP-AC-LR拆机

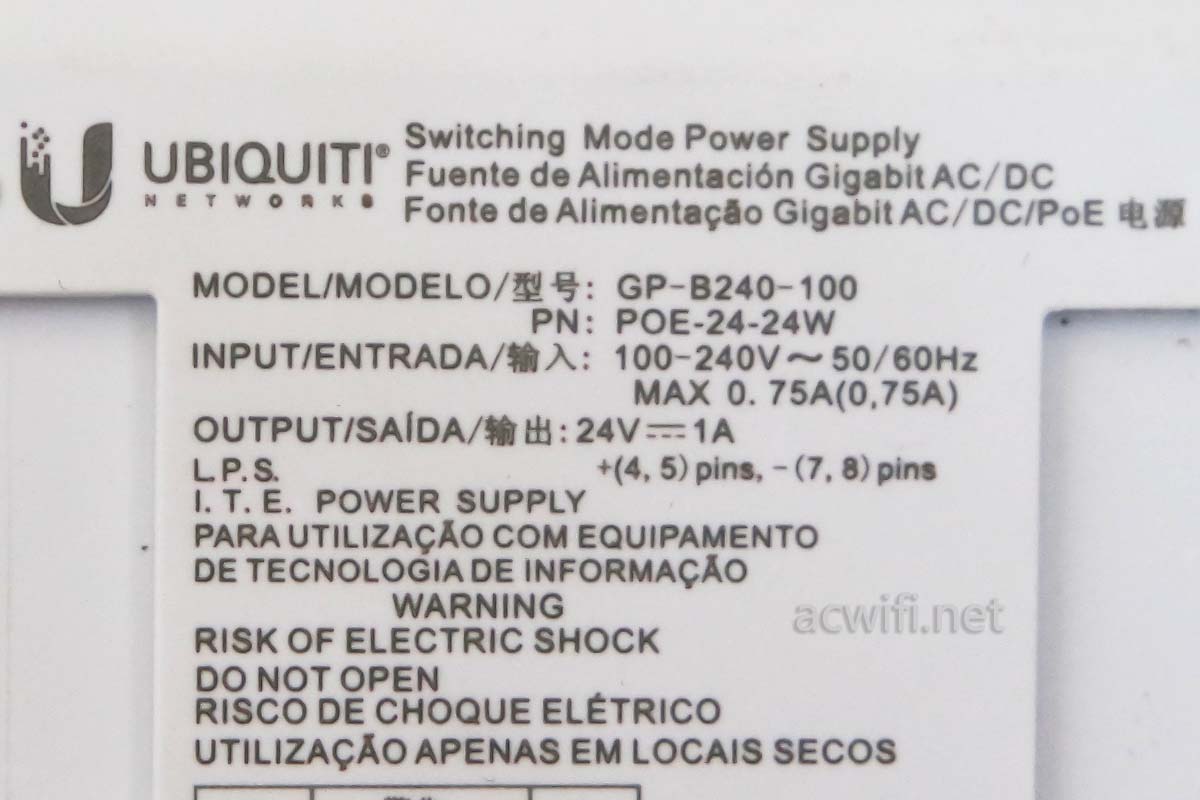

显示的电源型号是GP-B240-100,输出24V直流1A

UAP-AC-LR拆机

卖家说通电不亮,但我接上电源后是指示灯亮的。哈哈哈哈哈哈哈。。。。。

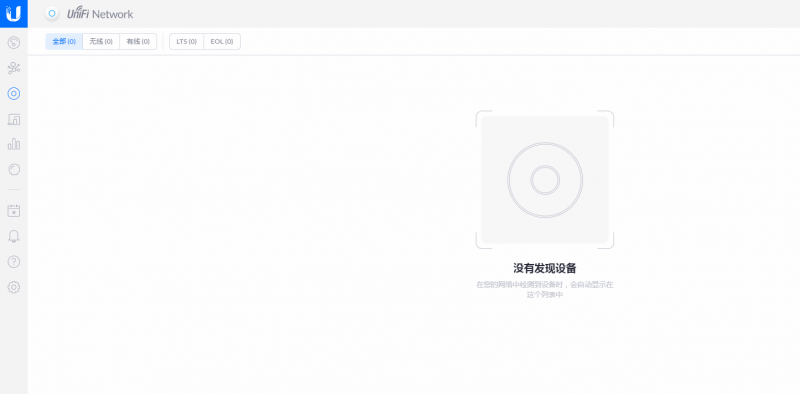

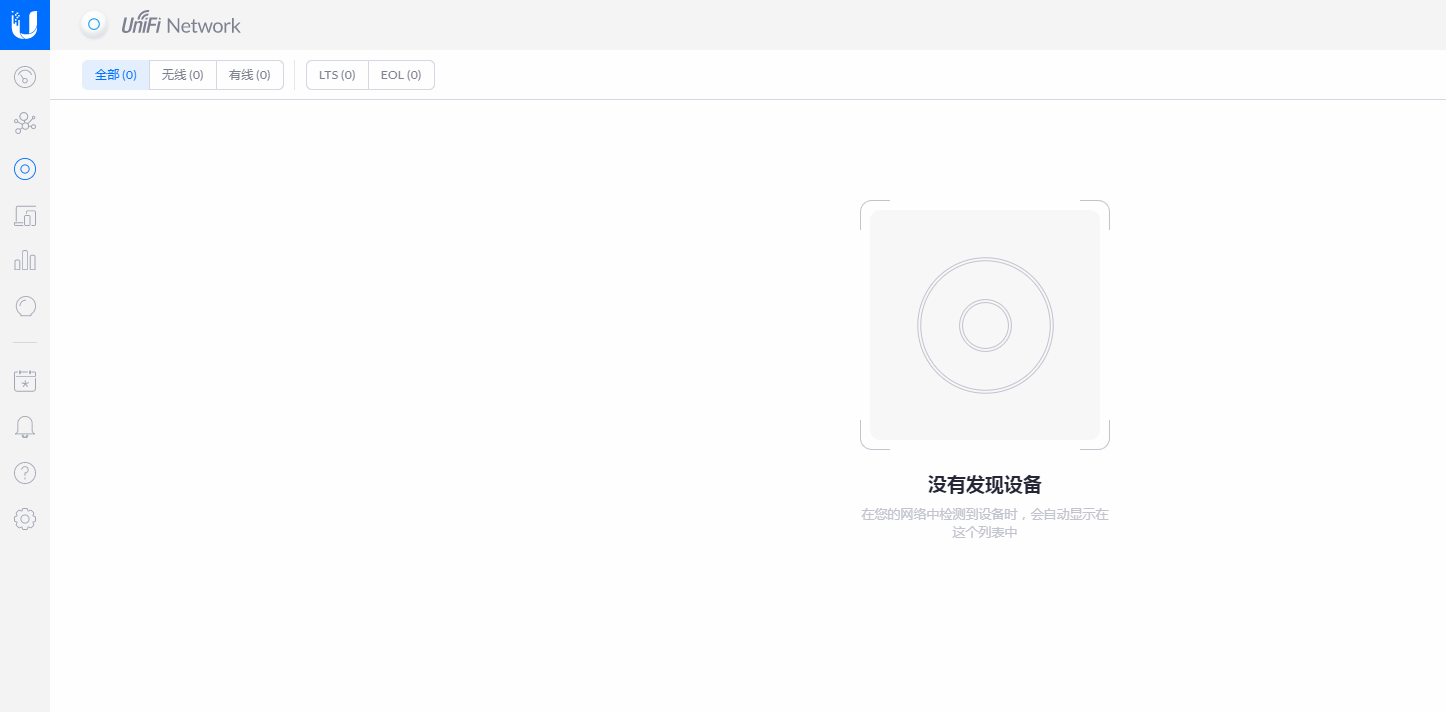

但是呢,电脑装好UniFi控制软件后,在管理界面里没有发现AP,如下图:

没发现AP 02

用wifi分析仪可以看见一个隐藏的UNBT无线信号,既然有无线信号,硬件应该启动成功了呀。但认不出AP硬件。

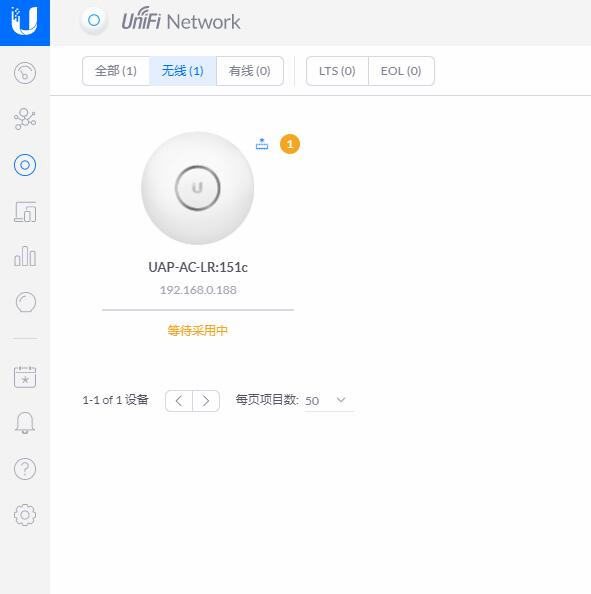

百度一会,说有个通过tftp刷固件的方法,下载固件,准备好一切,关机拨电源,按住RESET键不放手,通电,等12秒后放手。。。这时候刚要去吃饭了,先不刷,就这样通着电。饭后回来看见系统里有这样的提示:

发现AP

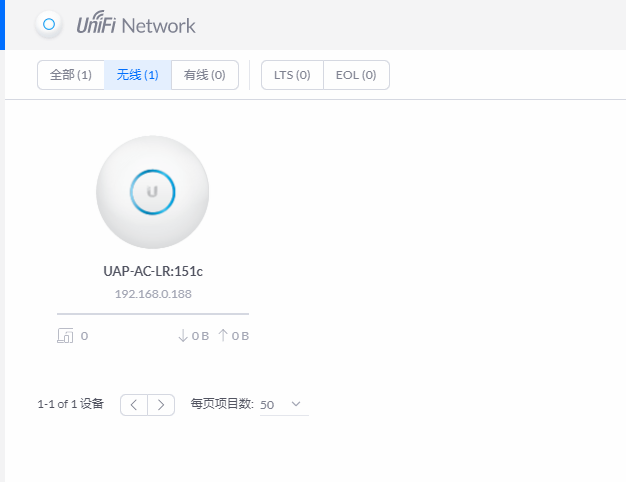

哈哈。点采用和更新固件,能用了。

发现AP 02

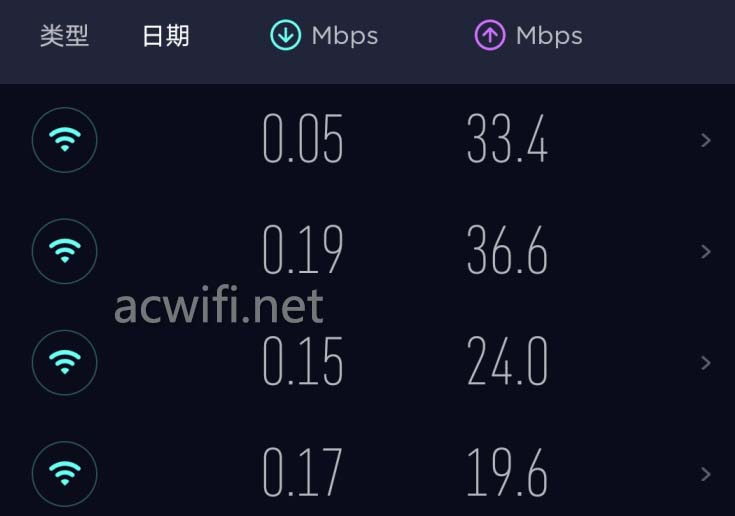

开心,设置2.4G和5G无线参数,用手机在近距离下测个速看看。如下:

UAP-AC-LR拆机

不对呀!无线下行速度只有清台1兆,2.4G和5G均是这样,不服,换手机试试,一样,小米10小米11也是一样。天呀!

也不服,看见AP右上角提示已连接 100 全双工(没截图)。100??不是1000吗??可能是POE电源有问题或不匹配,于是再收一个24V 0.5A的POE电源。

接上第二个电源后,300兆电信测速320多Mbps,正常了。

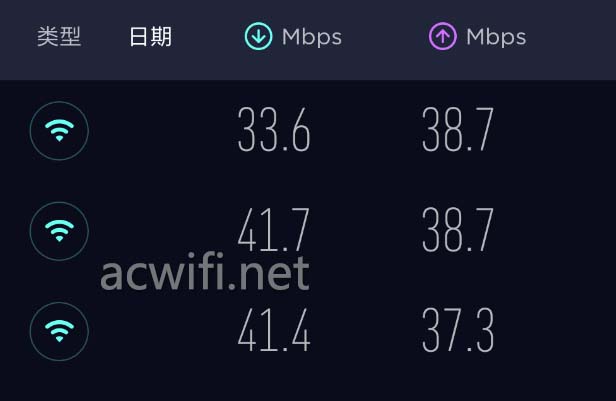

拿出神机小米4C跑到楼下D点测速。嗯。果然很慢 40兆左右,意料之中了,如下图:

UAP-AC-LR拆机

总结:

这个AP+POE电源,300块有人要吗?
