小米AX6000拆机,拆完后开不了机

小米AX6000的外观跟小米AX3600一样,为了节省你我的时间,外观这些图片就不放了。

小米AX6000拆机

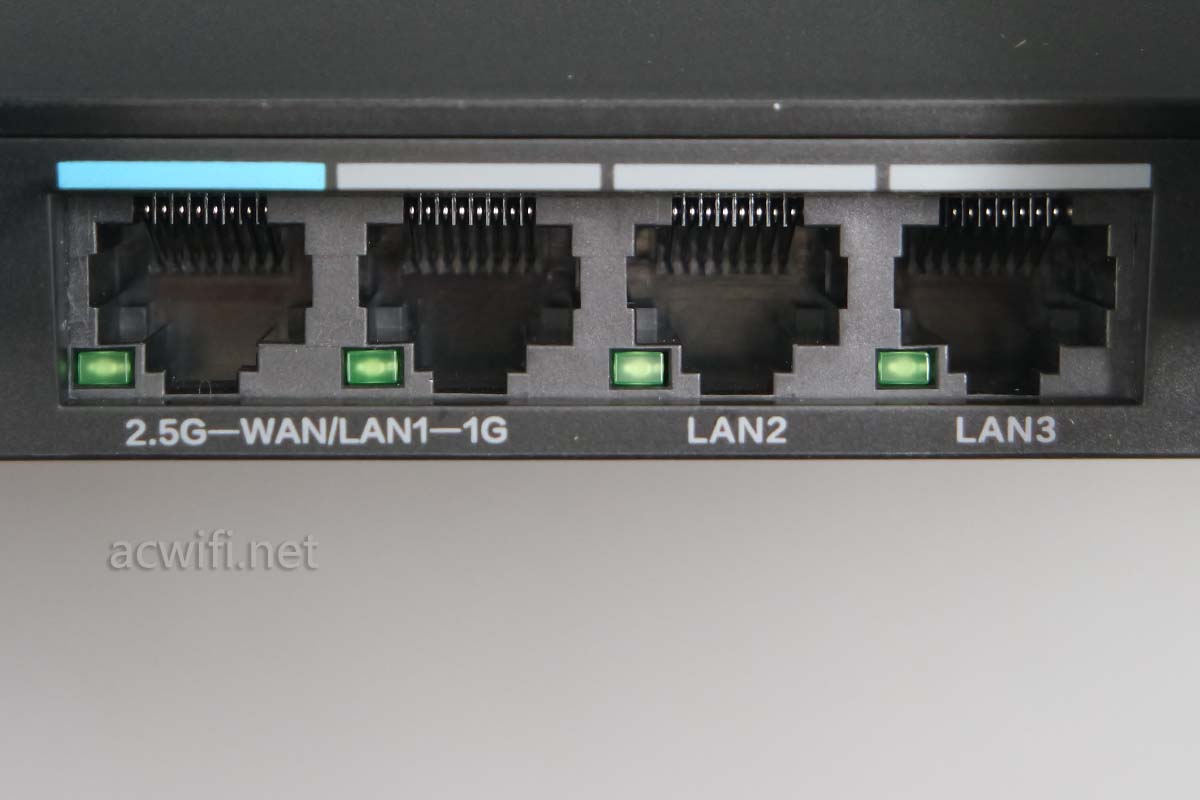

背面接口有点不同,小米AX6000有2.5GbE网口,支持WAN/LAN切换,背面用蓝条做了标识:

小米AX6000拆机

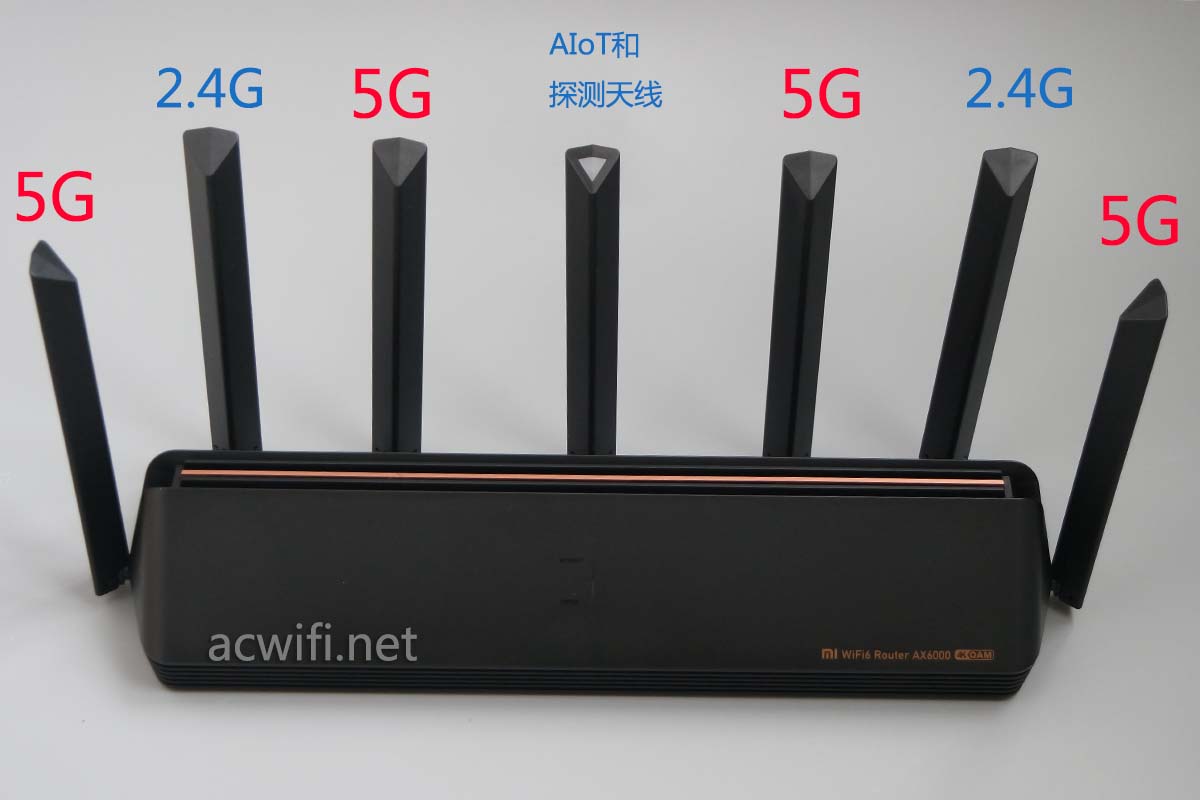

外置七根天线,对应的频段如下图所示:

小米AX6000拆机

直接拆开外壳:

小米AX6000拆机

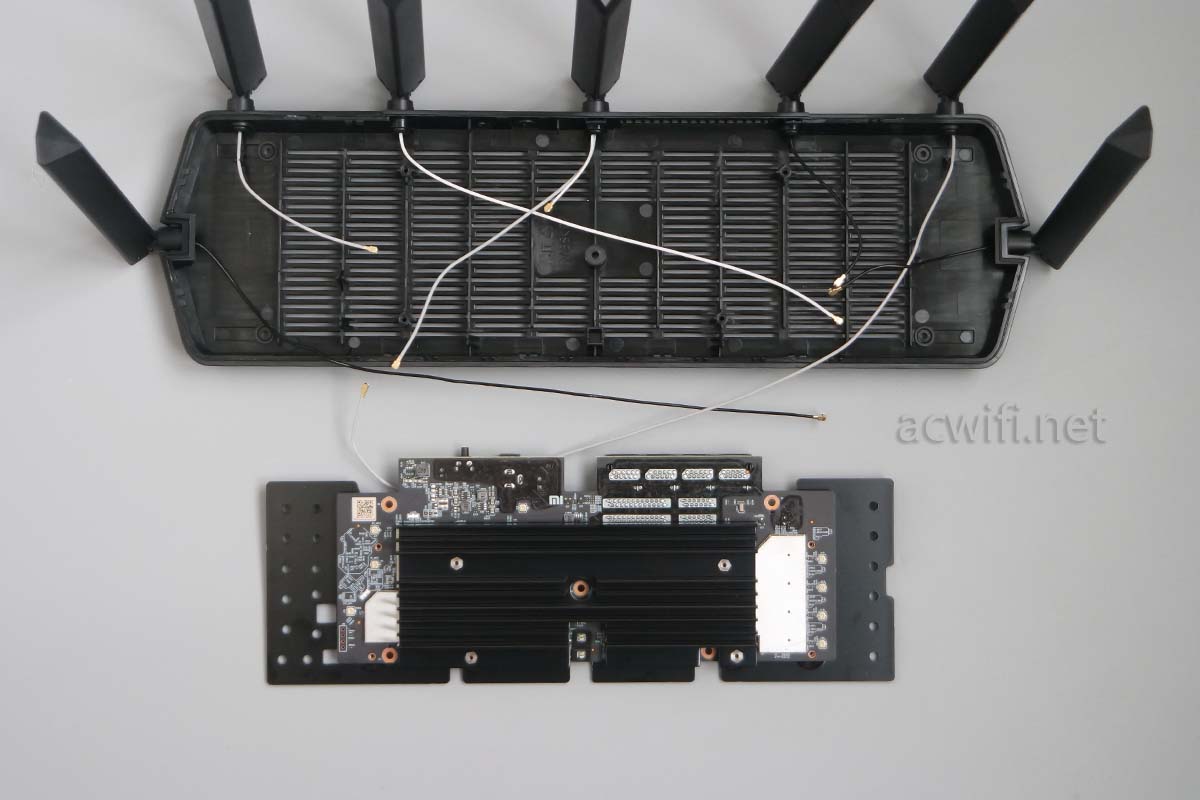

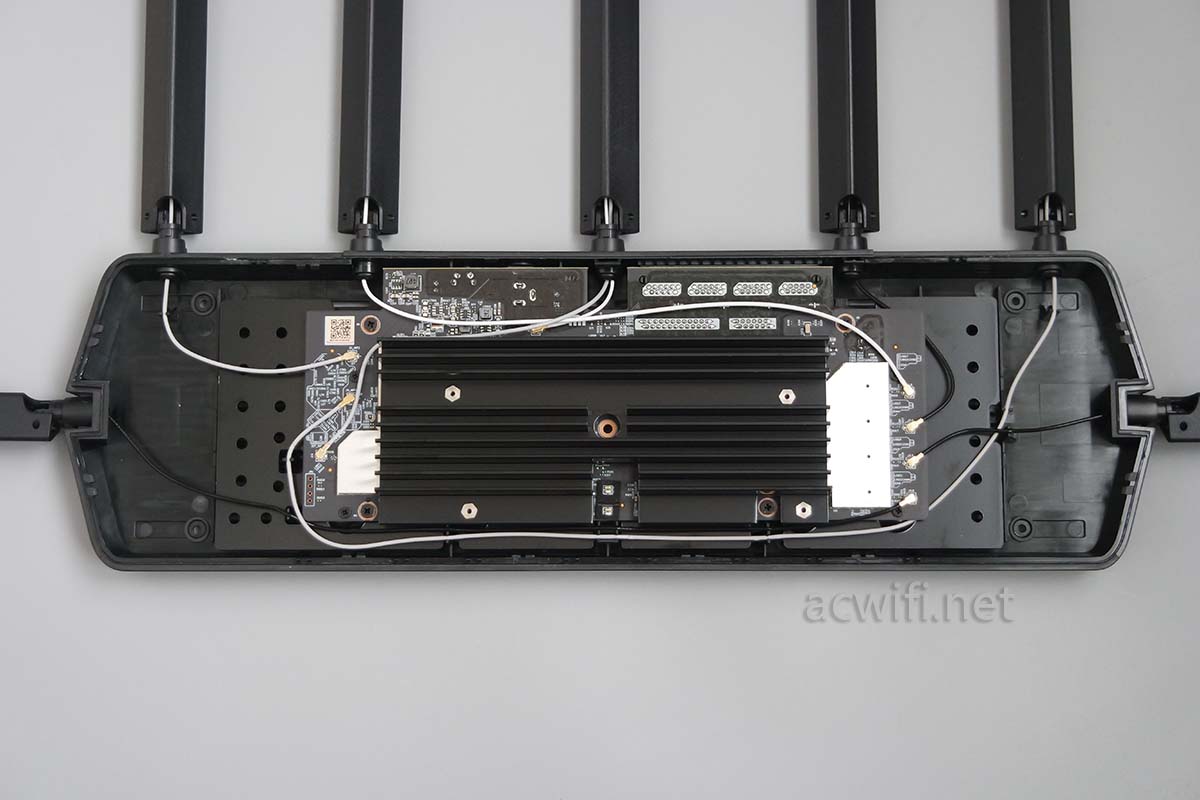

摘下天线接头,取出主板:

小米AX6000拆机

我把这一面定义为主板正面:

小米AX6000拆机

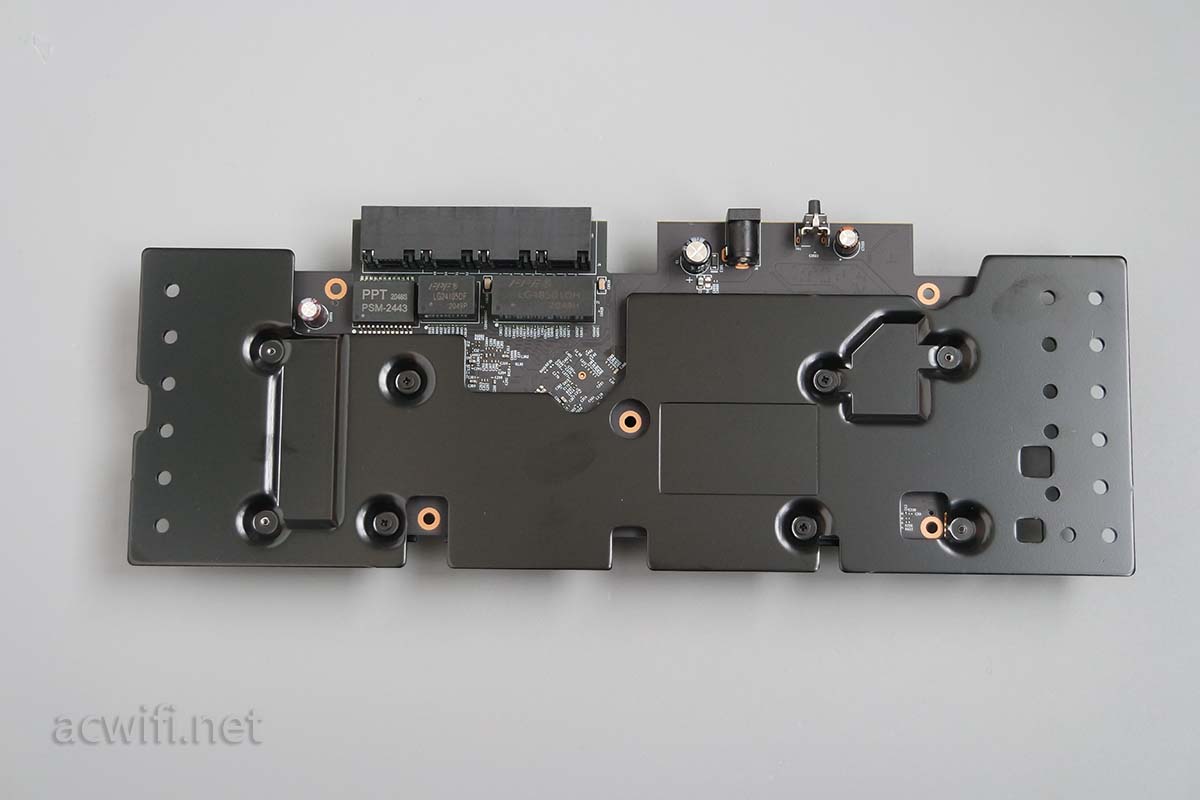

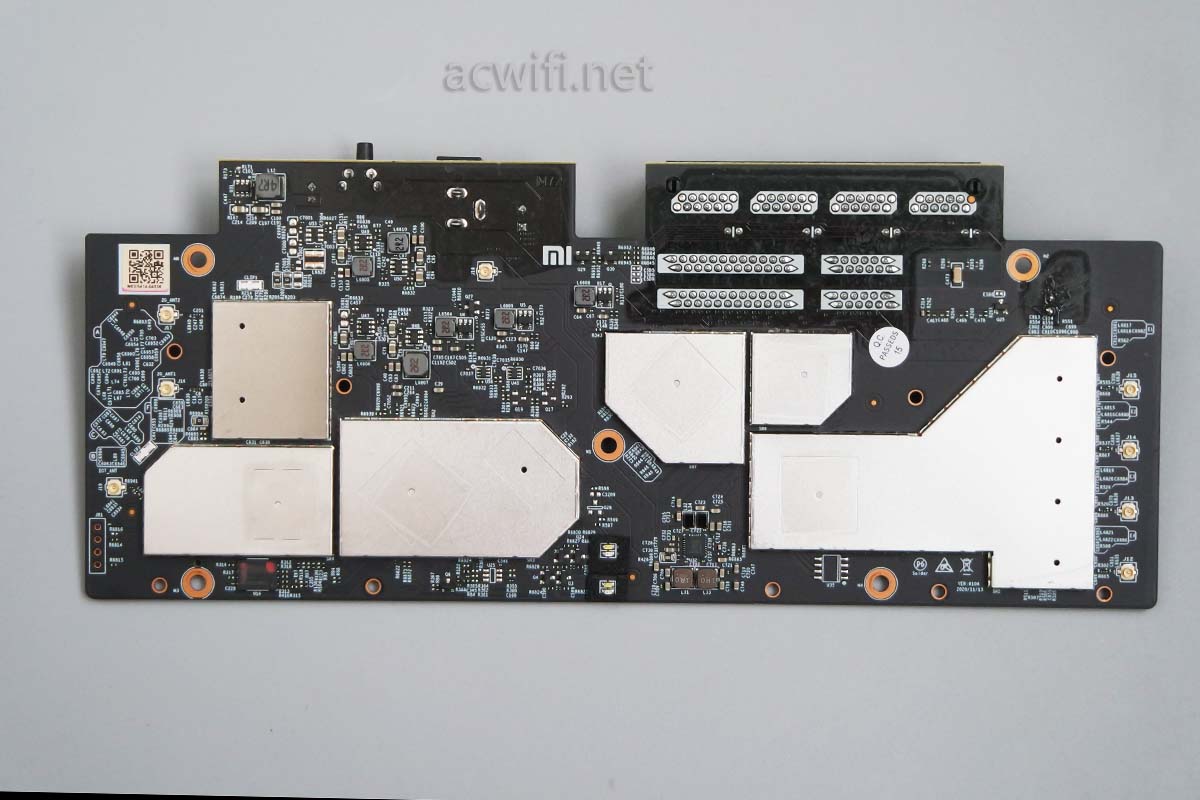

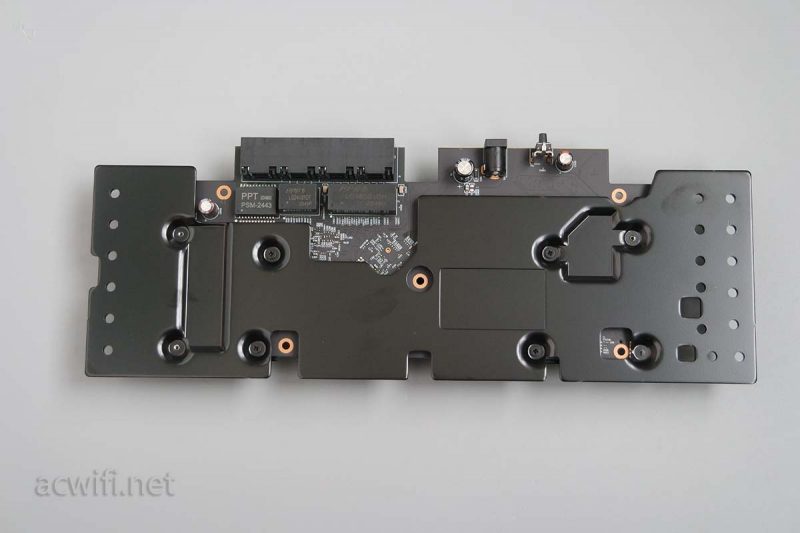

主板背面:


小米AX6000拆机

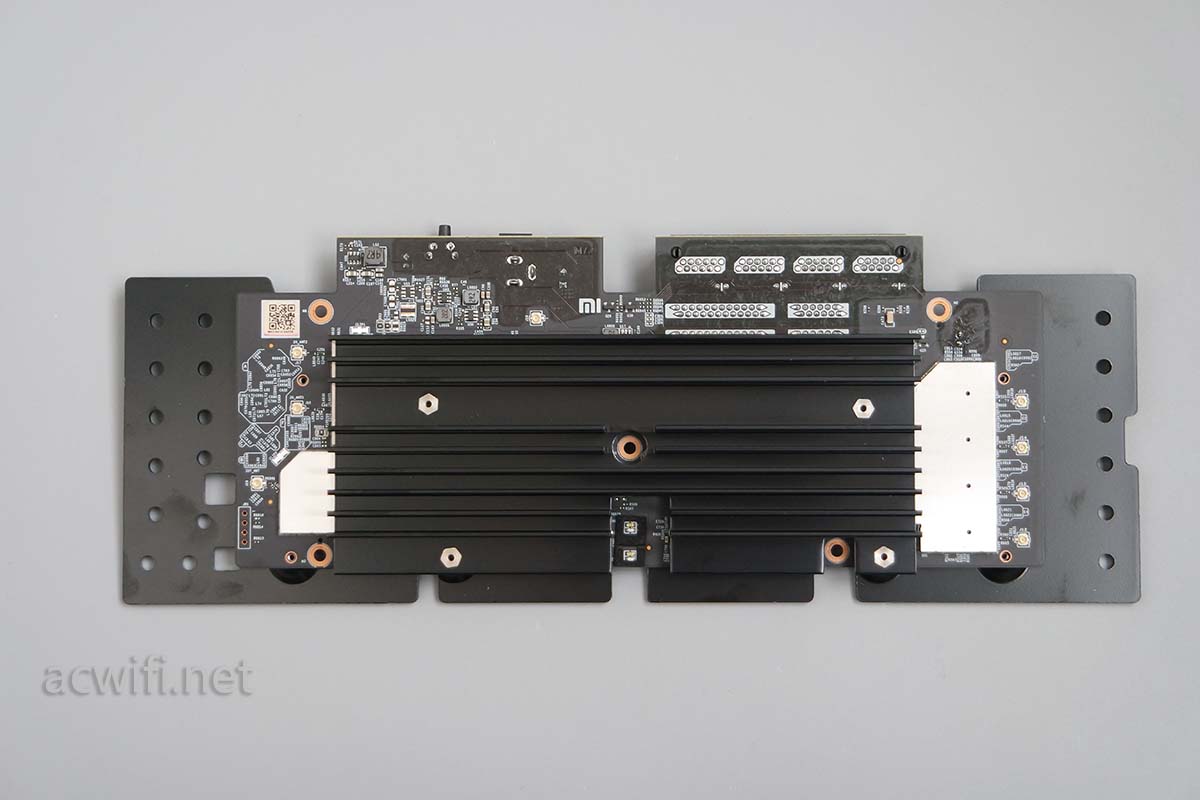

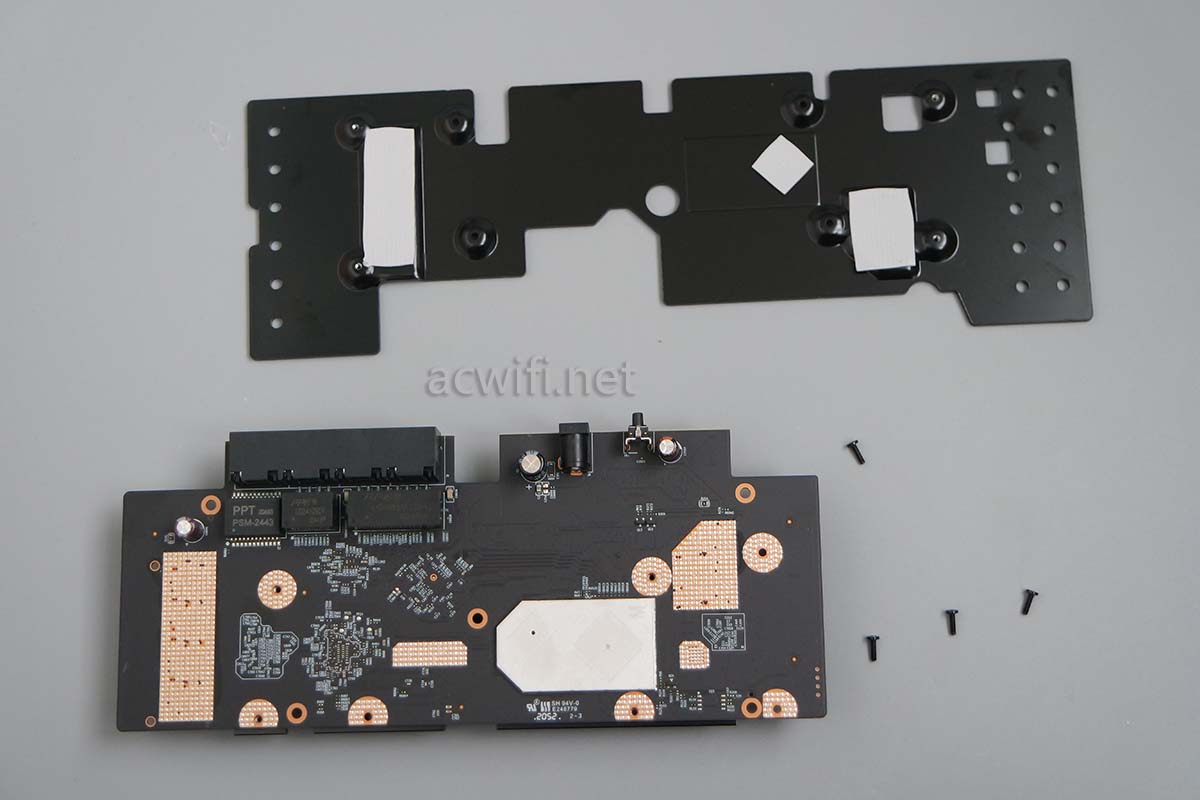

拆下比主板还要长的散热片:

小米AX6000拆机

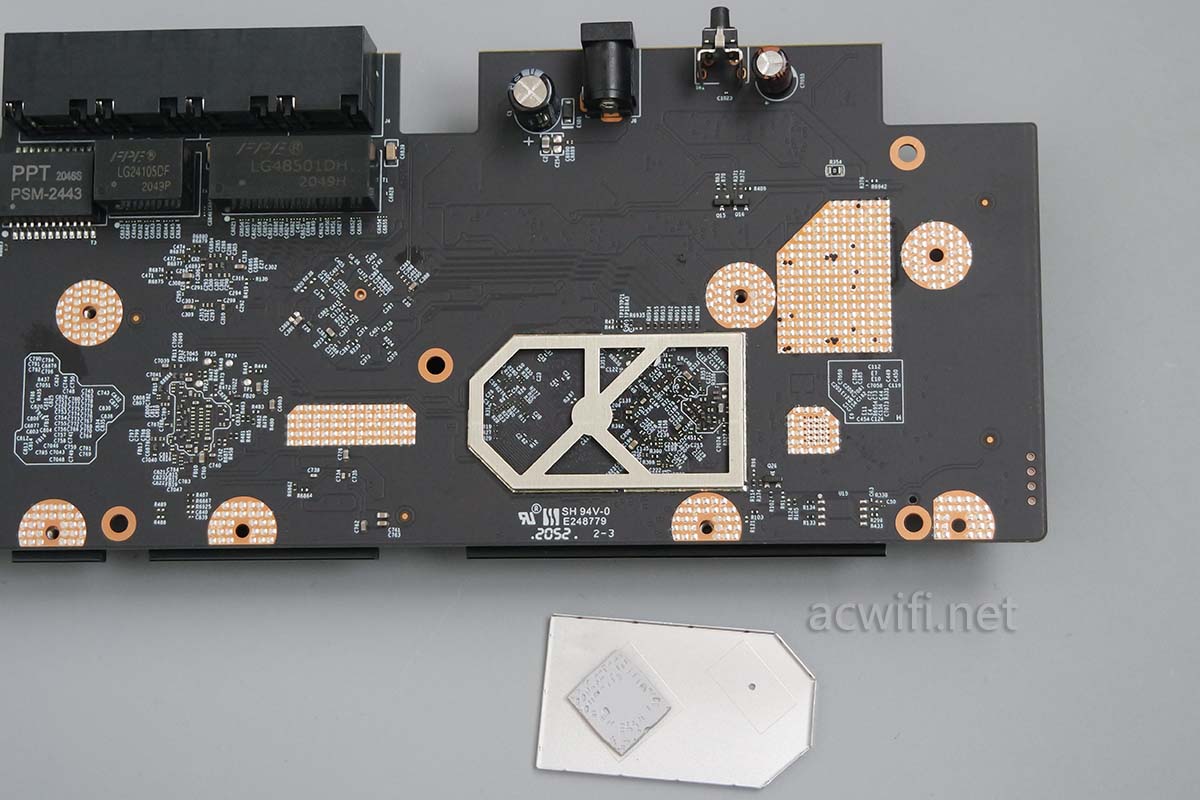

看见有一片金属屏蔽罩,取下来看看,里面没芯片:

小米AX6000拆机

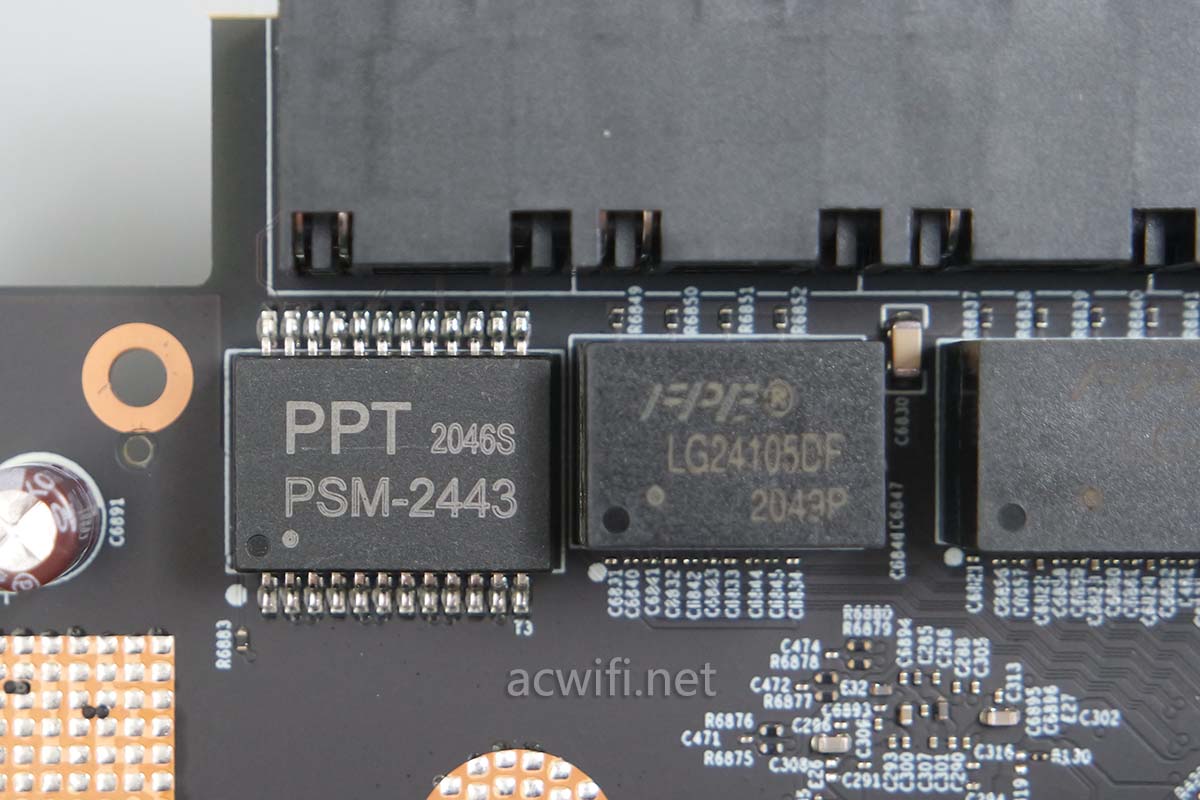

三个网络变压器,下图左边的是2.5GbE网变

小米AX6000拆机

回到主板正面,把散热器拆下来,散热器与屏蔽罩之间一共有5片导热硅胶垫。

小米AX6000拆机

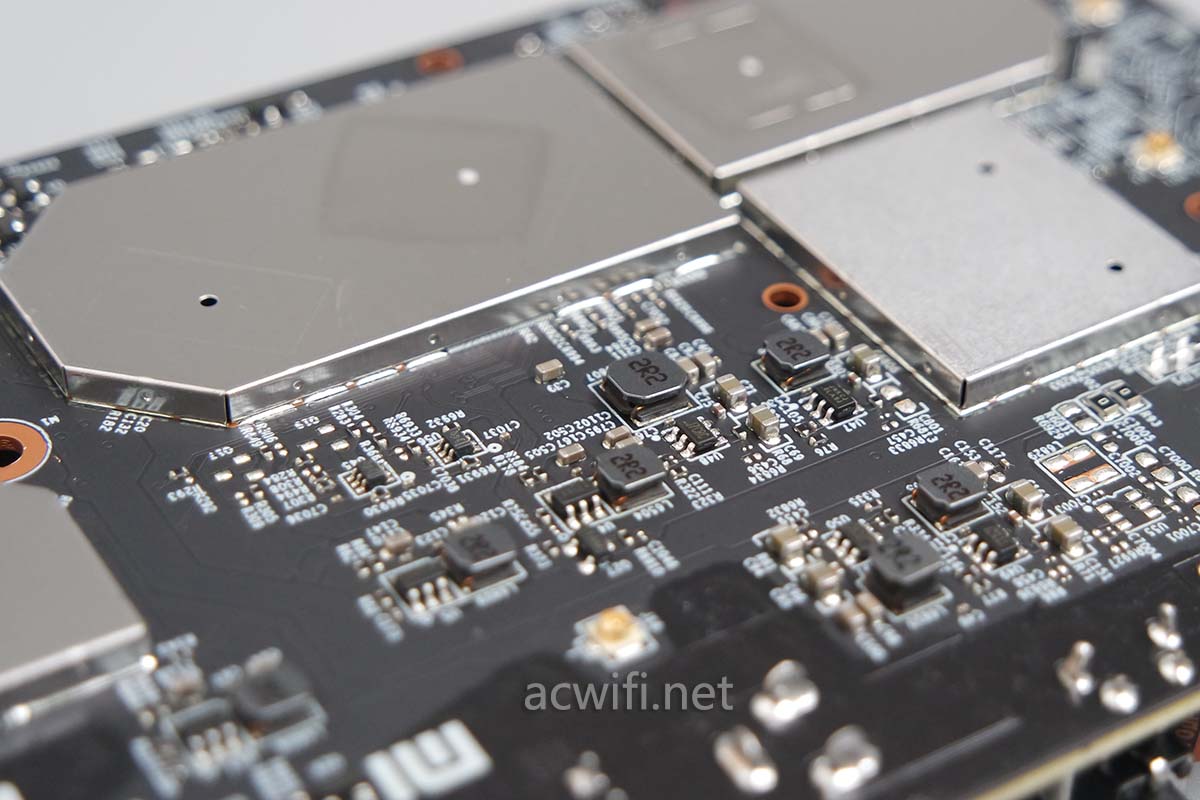

放大看主板正面:

小米AX6000拆机

换个角度看有一些美感:

小米AX6000拆机

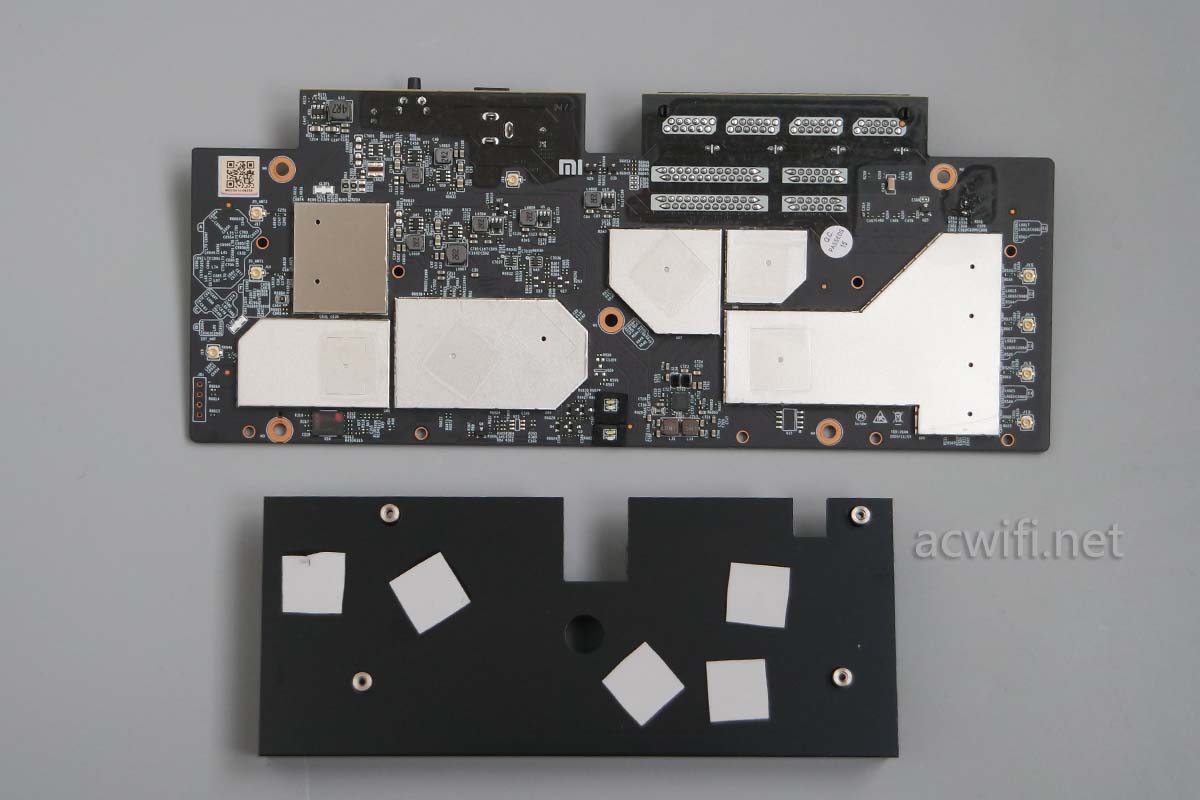

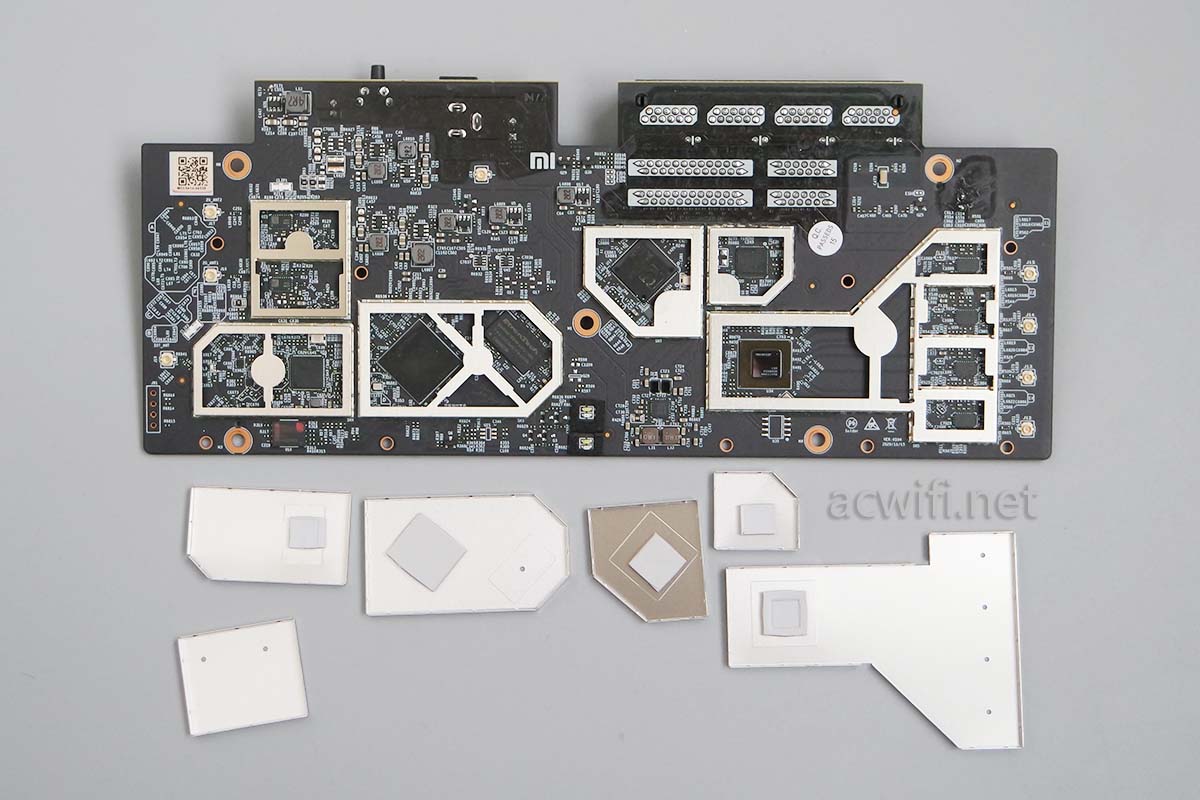

掀开6片屏蔽罩:

小米AX6000拆机

我最关心的是5G无线芯片,想知道是不是QCN9074,曾经多么地想买一张采用此芯片的无线网卡。

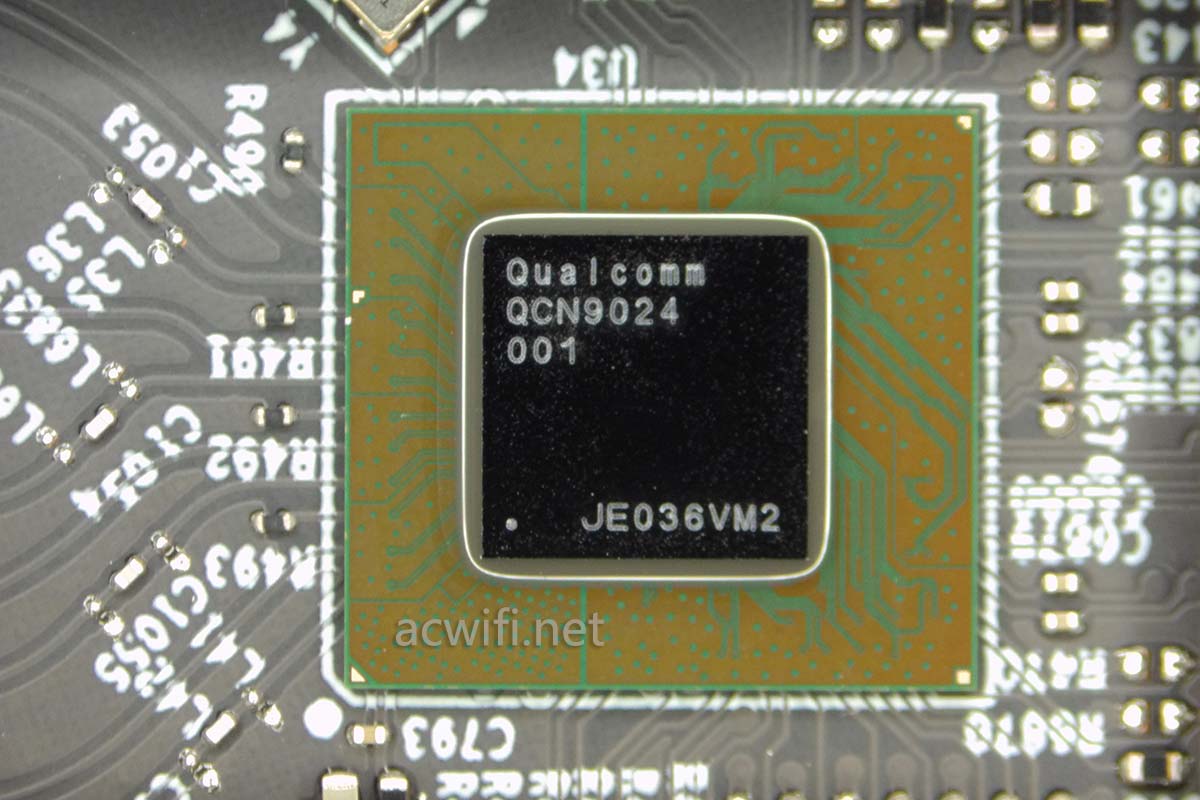

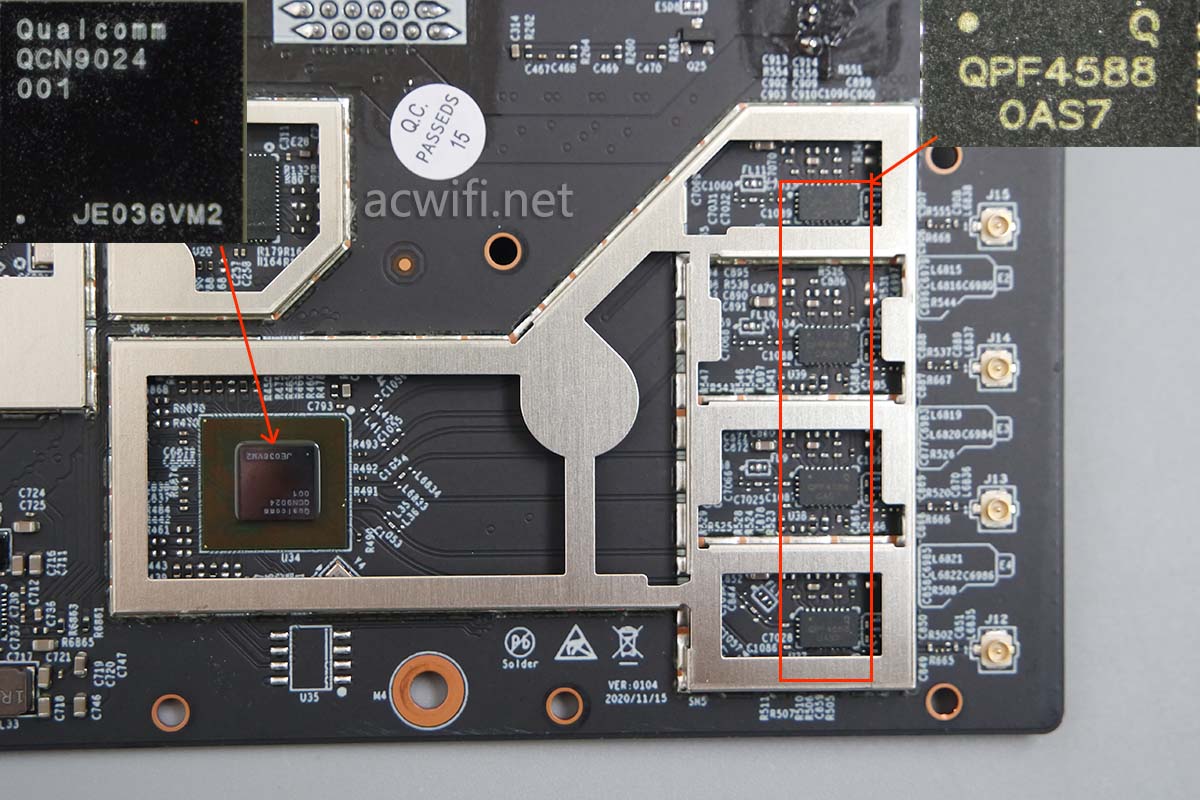

但小米AX6000不是用QCN9074,而是QCN9024,QCN9024,QCN9024,如下图:

QCN9024

从数字上来看比QCN9074低端,不知阉割了哪些属性,高通真会赚钱!

先确定一下QCN9024无线参数:

在4x4mimo、1024-QAM、160MHz下,最高无线速率4804Mbps;

在2x2mimo、4096-QAM、160MHz下,最高无线速率2882Mbps。

以上速率参数参来自QCN9074的一条属性:Supports up to 1024 QAM (4SS) and 4096 QAM(2SS)

小米官网上的参数页里的一条:速率集:MCS0~MCS11(支持 4条流).4096QAM.速率集:MCS12~MCS13(支持 2条流)

意思是在3x3mimo、4x4mioo下不支持4096-QAM。

不管如何,这是我拆过的第一款支持4x4mimo 160MHz频宽的高通芯片。

QCN9074支持6 GHz full band,那么QCN9024很可能是阉割掉了这部分,至少!

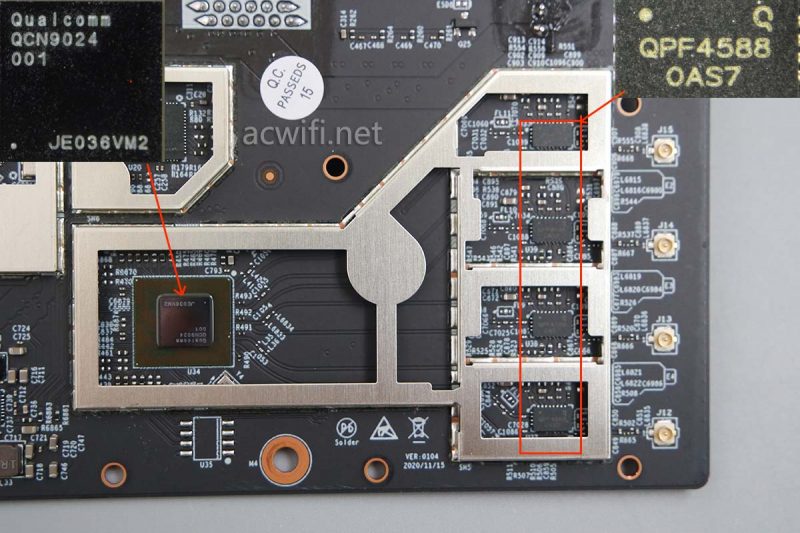

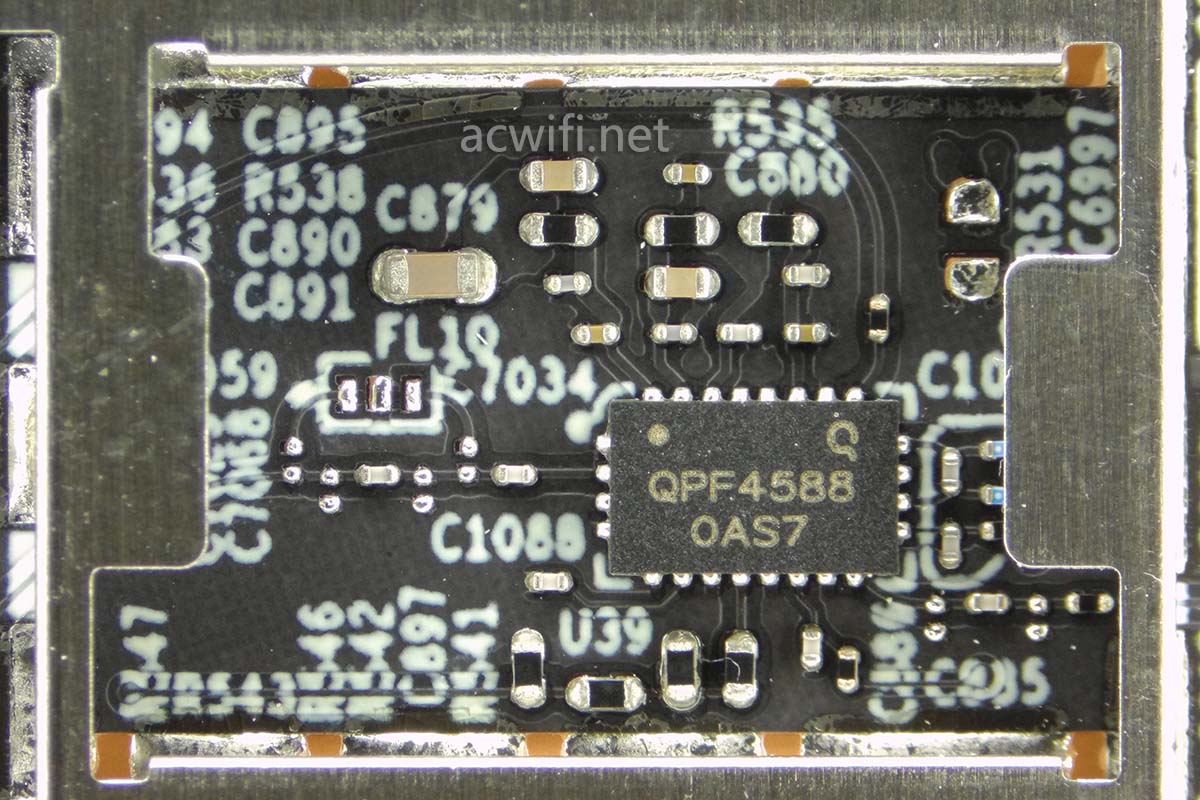

5G FEM芯片,小米提前说了跟小米AX3600采用的一样:QPF4588,如下图:

QPF4588

QPF4588的参数如下:

5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

参数里只有HE80(802.11ax,80MHz频宽),没有HE160(802.11ax 160MHz)的参数,也没有MCS13(4096-QAM)的参数。

从参数来看不算很高的功率。

这颗5G FEM芯片支持最大的频率是5925 MHz,所以呢,FEM芯片不支持6GHz。

5G射频电路如下图概括:

小米AX6000拆机

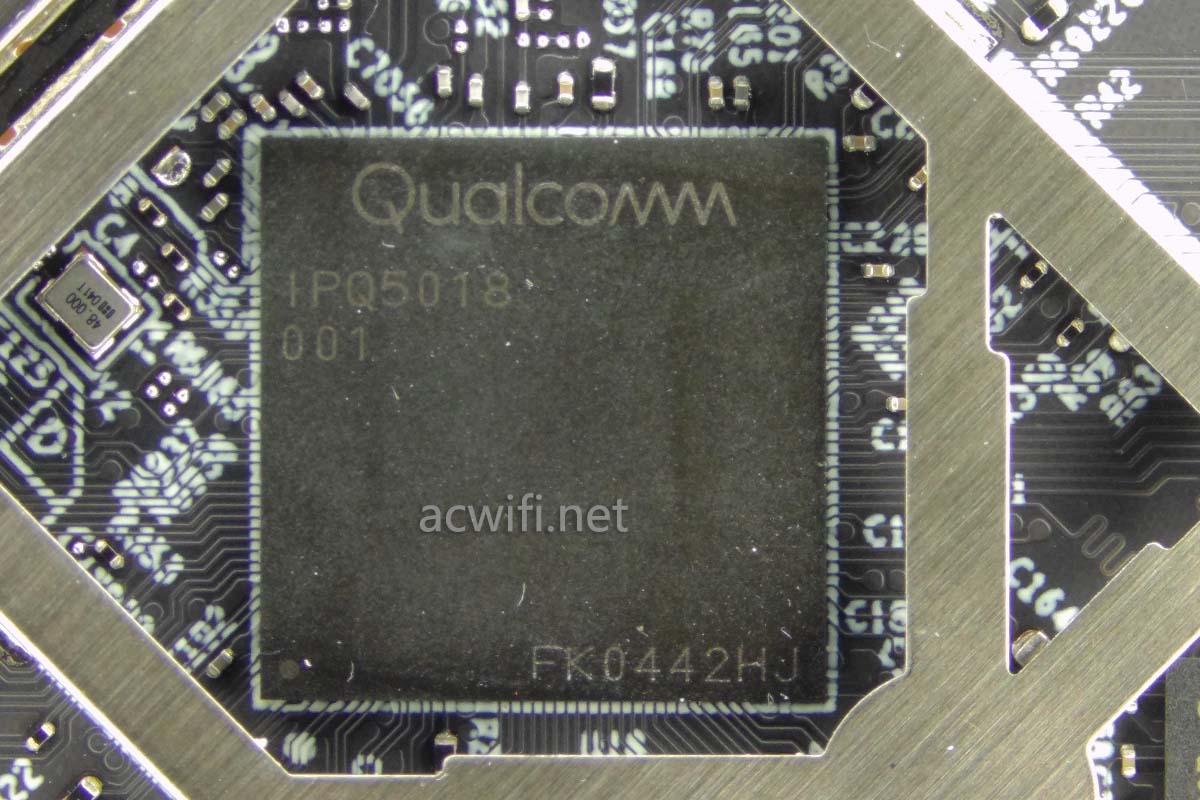

接下来看CPU,型号是IPQ5018,官网上的参数也说明了这个CPU型号,集成了单核1GHz的NPU。看这种芯片封装就不会觉得高大上。

IPQ5018是一颗arm,cortex-a53的CPU,双核1GHz,暂定是这个双核1GHz这个参数吧,因为没找到更详细的资料。

IPQ5018

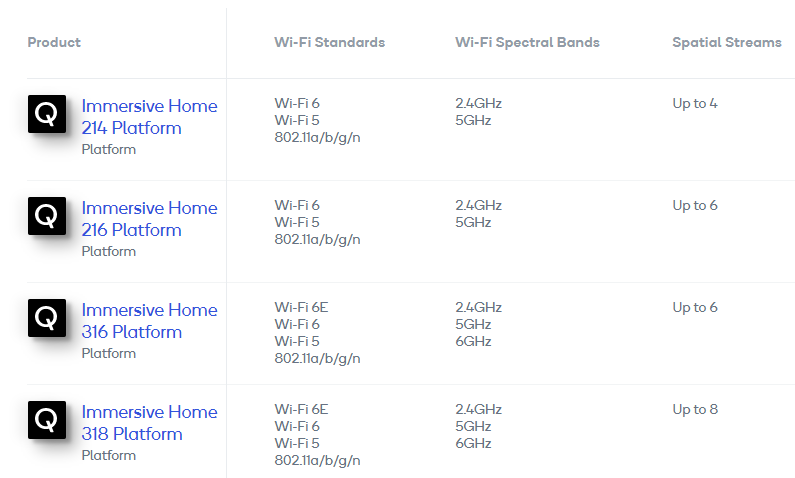

有人回复说是属于Qualcomm Immersive Home 216 Platform系列,如下图:

Qualcomm Immersive Home 216 Platform

那么IPQ5018硬件上是不支持Wi-Fi 6E了。

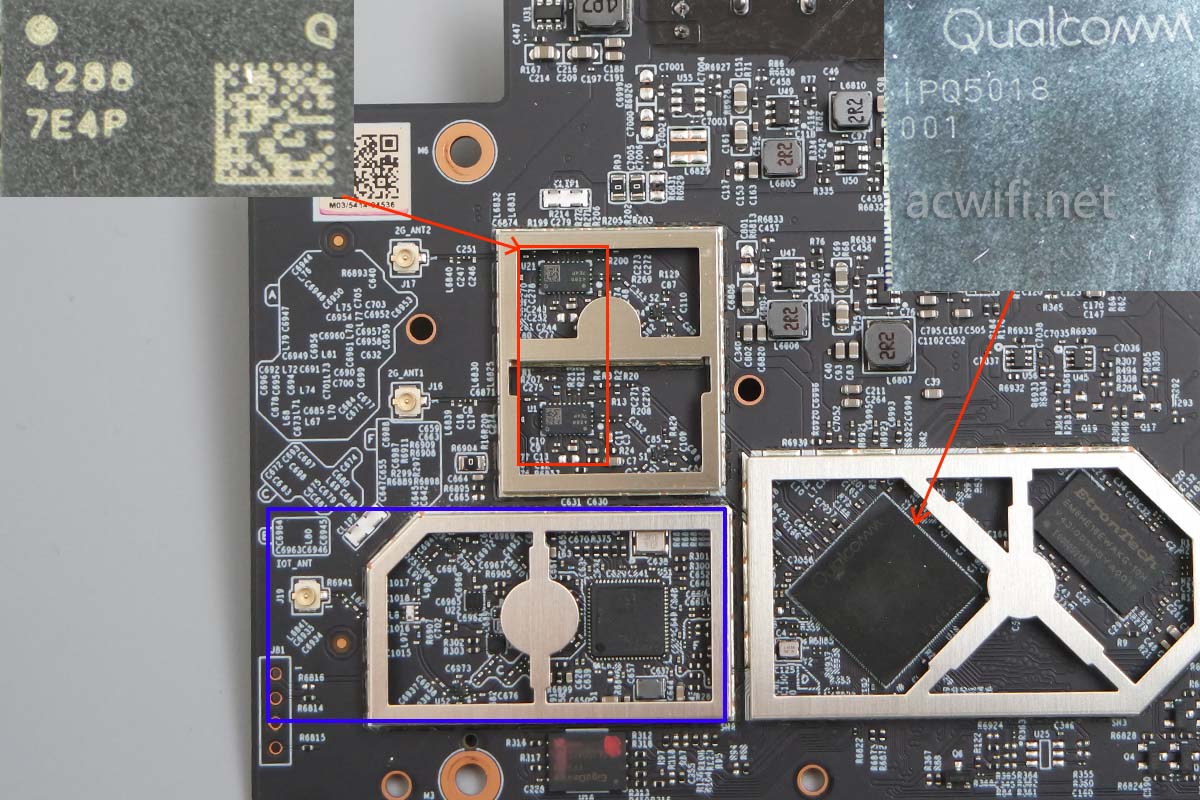

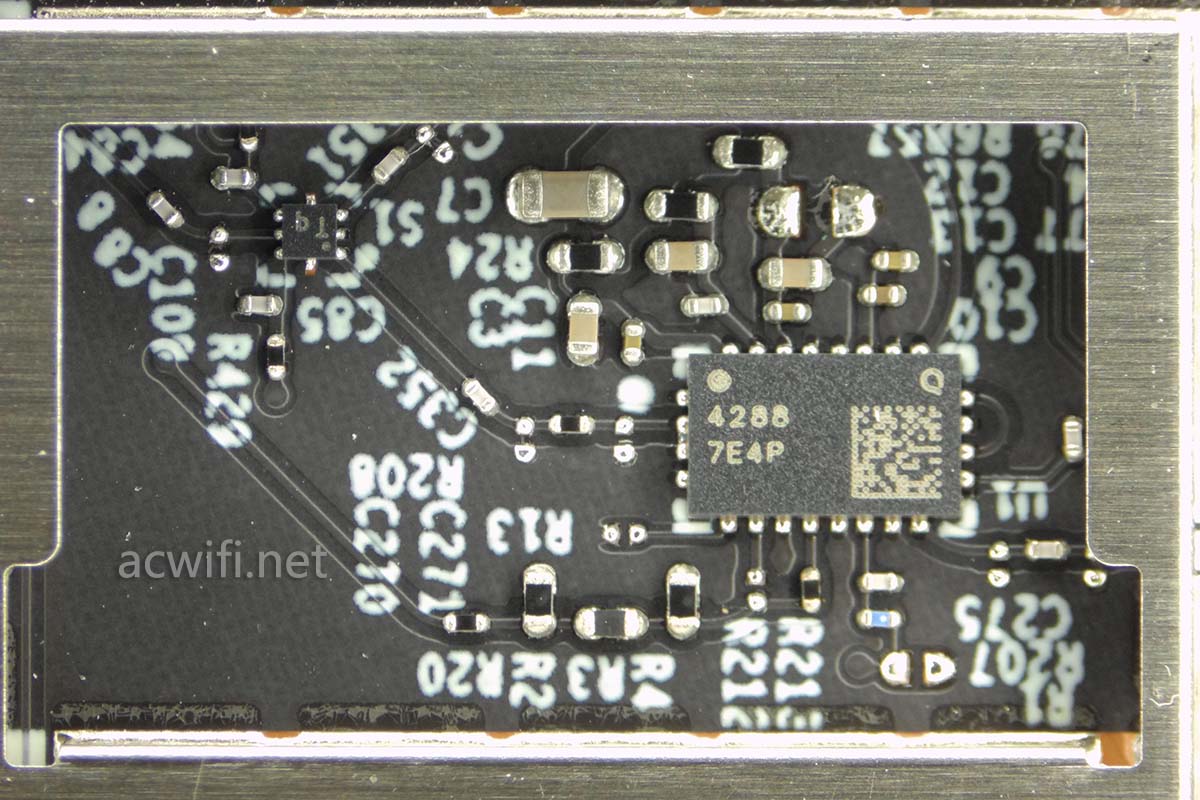

IPQ5018还集成了无线芯片,意外呀,又可以省下单独的无线芯片了。2.4G功放芯片用的跟小米AX3600一样:QPF4288,如下图:

QPF4288

QPF4288的参数如下:

2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path

功率算高的。但国家标准限制了2.4G要在20 dBm或以内,当标准越来严格地执行后,你会发现现时新买的无线路由器的2.4G信号强度,明显比N年前买的要弱,就是这个道理。我猜的!

2.4G射频电路如下概括:

小米AX6000拆机

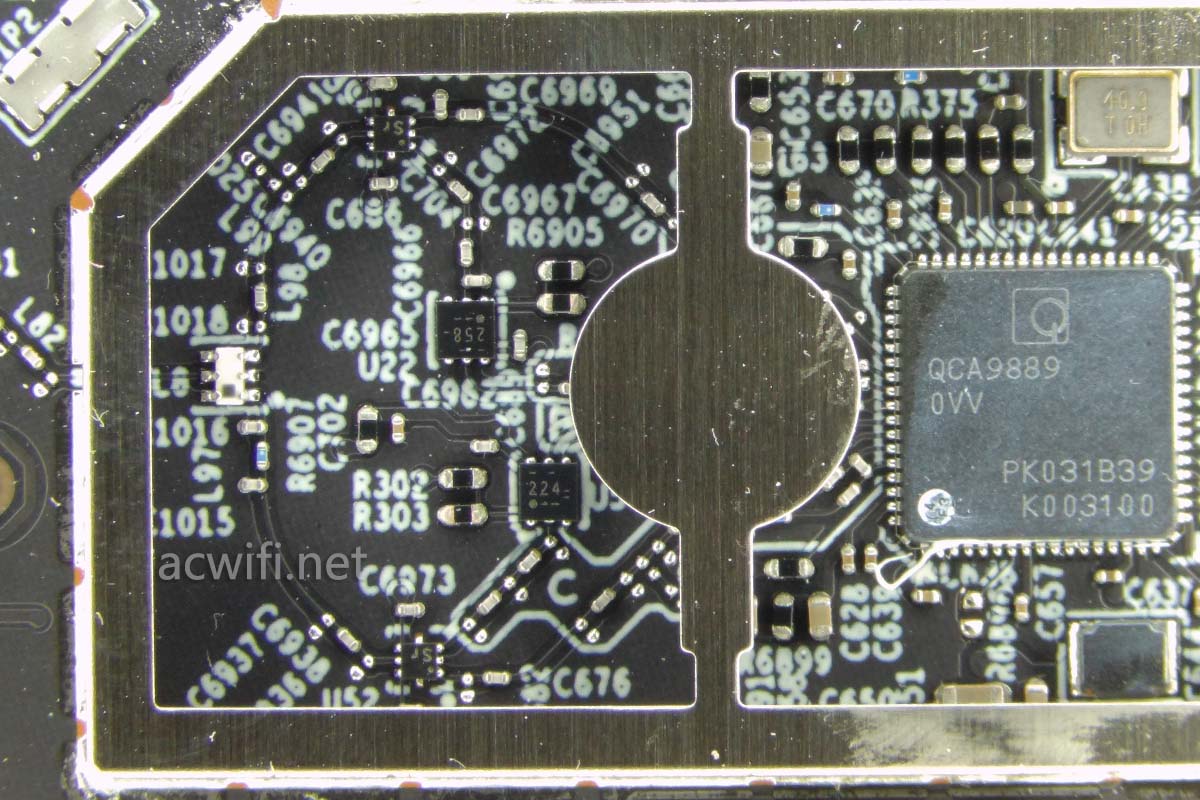

上图左下角的蓝色框是负责AIoT的无线电路,放大图如下:

QCA9889

上图中的QCA9889,小米AX3600也有采用。

QCA9889 is a highly integrated wireless local area network (WLAN) system-on -chip (SoC) for 5 GHz 802.11ac, or 2.4/5 GHz 802.11n WLAN applications.

双频无线芯片,支持2.4G最高速率150Mbps,5G最高速率433Mbps。

图中还有两颗小小的芯片,丝印着“224”的芯片型号是BGU7224 ,是一颗2.4G LNA芯片;

而丝印着“258”的芯片型号是BGU7258,是一颗5G LAN芯片(简单来说是信号接收功率放大器)。

关于AIoT的一些事一些情,最近买了小米的几款智能产品,以后做个研究之用。

路由器上的AIoT天线,是帮助新的米家智能产品加入网络中来,失去了设置配网的过程,直接提示你是否要加入。我没试过呢!!!!!

但路由的AIoT不是一个智能网关的角色。它只负责“扫描”工作。

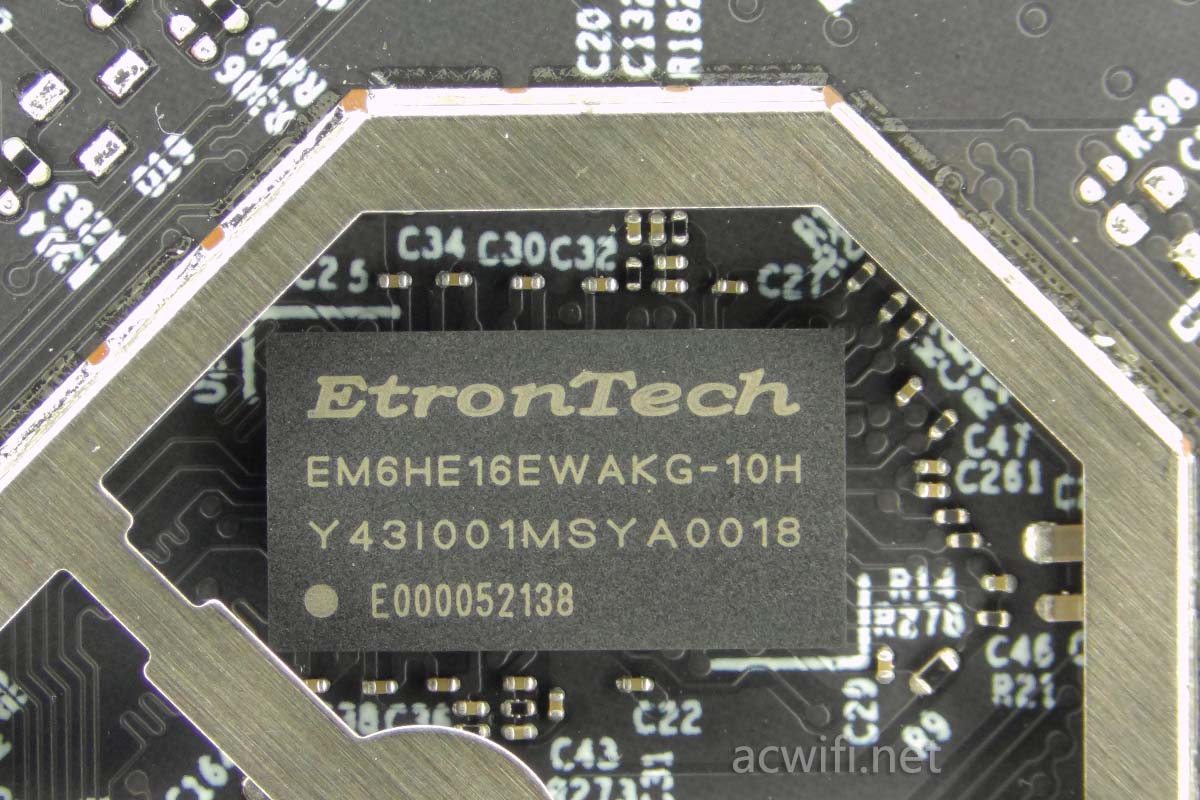

忘记了CPU旁边还有一颗内存芯片,型号是:EM6HE16EWAKG-10H,SDRAM – DDR3L  4Gb (256M x 16),容量512MB。

小米AX6000拆机

这里有两颗网络芯片:

小米AX6000拆机

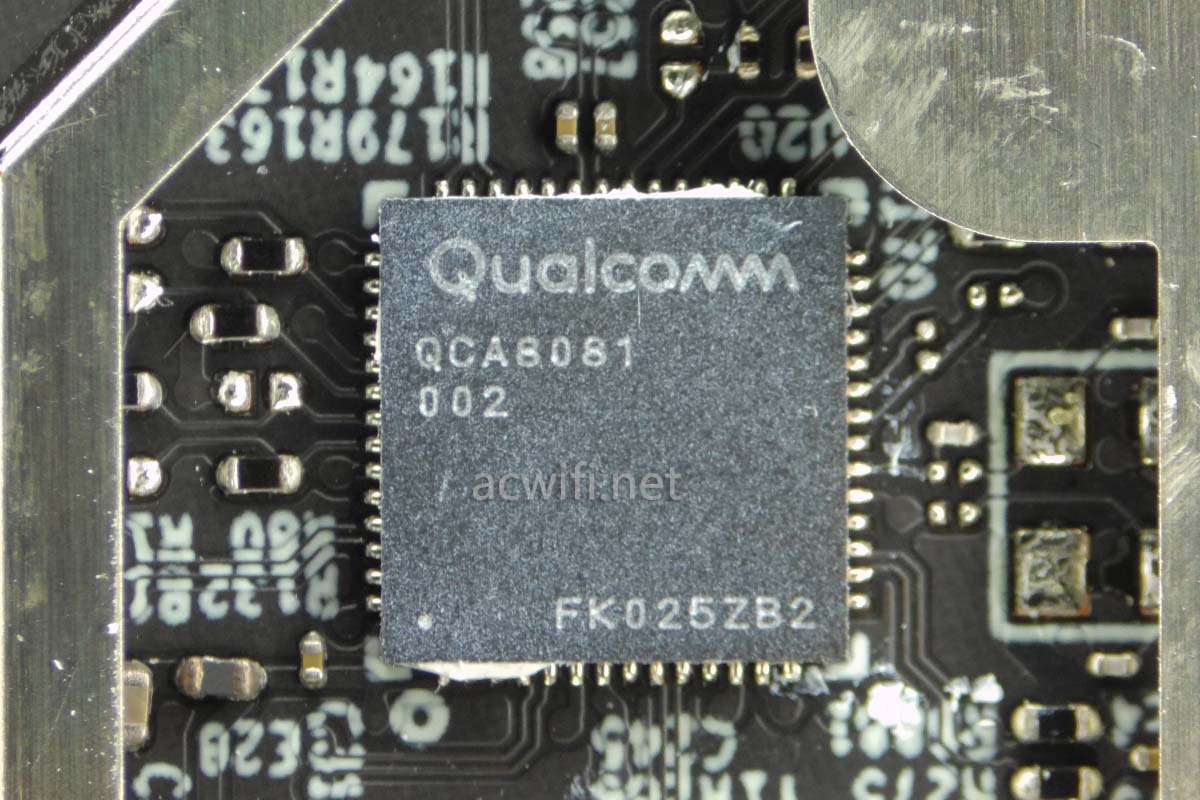

上图左边的芯片型号是QCA8081,如下图。安的资料:

The QCA8081 supports six different Ethernet protocols: 10BASE-Te half-duplex, 10BASE-Te full-duplex, 100BASE-TX half-duplex, 100BASE-TX full-duplex, 1000BASE-T full-duplex, and 2500BASE-T fullduplex. The QCA8081 provides physical layer functions to transmit and receive data over standard Category 5 (Cat5) or Category 6 (Cat6) unshielded twisted-pair cables. The QCA8081 includes one SerDes, which can work as 1.25 G SGMII or 3.125 G SGMII+ for connection with MAC.



QCA8081

A single port, four speed (10 M/100 M/1 G/2.5 G) Ethernet PHY transceiver

QCA8081是一颗以太网PHY芯片(物理接口收发器),以太网MAC在IPQ5018里集成了。

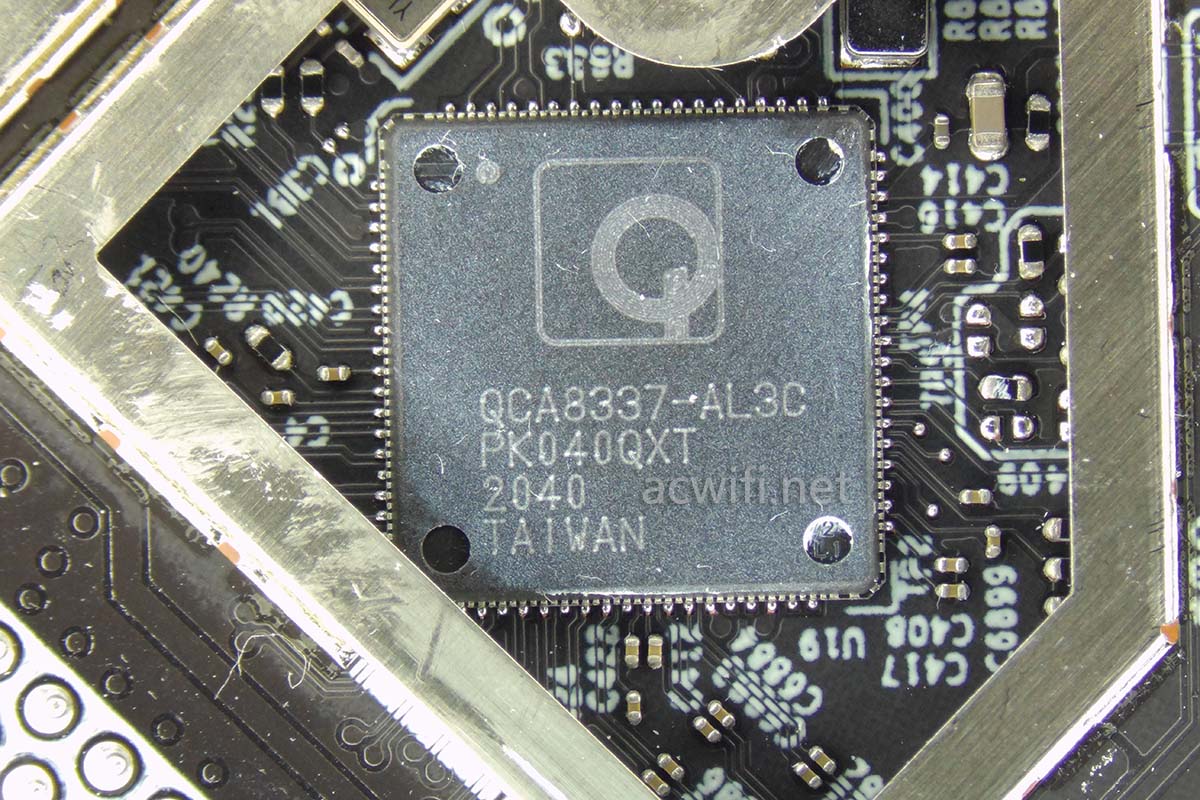

QCA8081的旁边有一颗交换机芯片:QCA8337-AL3C,它最多可以支持七个千兆网口,而这里它只用到了3个,为什么不像小米AX3600那样使用QCA8075呢?因为成本问题呀。

QCA8337

QCN9024与QCA8081、QCA8081与QCA8337-AL3C之间存在微妙的关系。

QCA8081(2.5GbE PHY芯片)与IPQ5018(集成MAC)之间用了SGMII+(总线带宽2.5Gbps)连接。

QCA8337-AL3C(千兆交换机芯片)与IPQ5018(集成MAC)之间用了RGMII连接(总带带宽1Gbps)。

那么问题来了,如果你从一个2.5GbE网口,同时发送数据到任意两个甚至三个LAN口,总的速度不会超过1Gbps。实测后也证实了这个问题:实测小米AX6000的2.5GbE网口的问题是个问题

如果你主要是无线传输的(2.5GbE与5G WiFi之间传输),这个问题没影响。

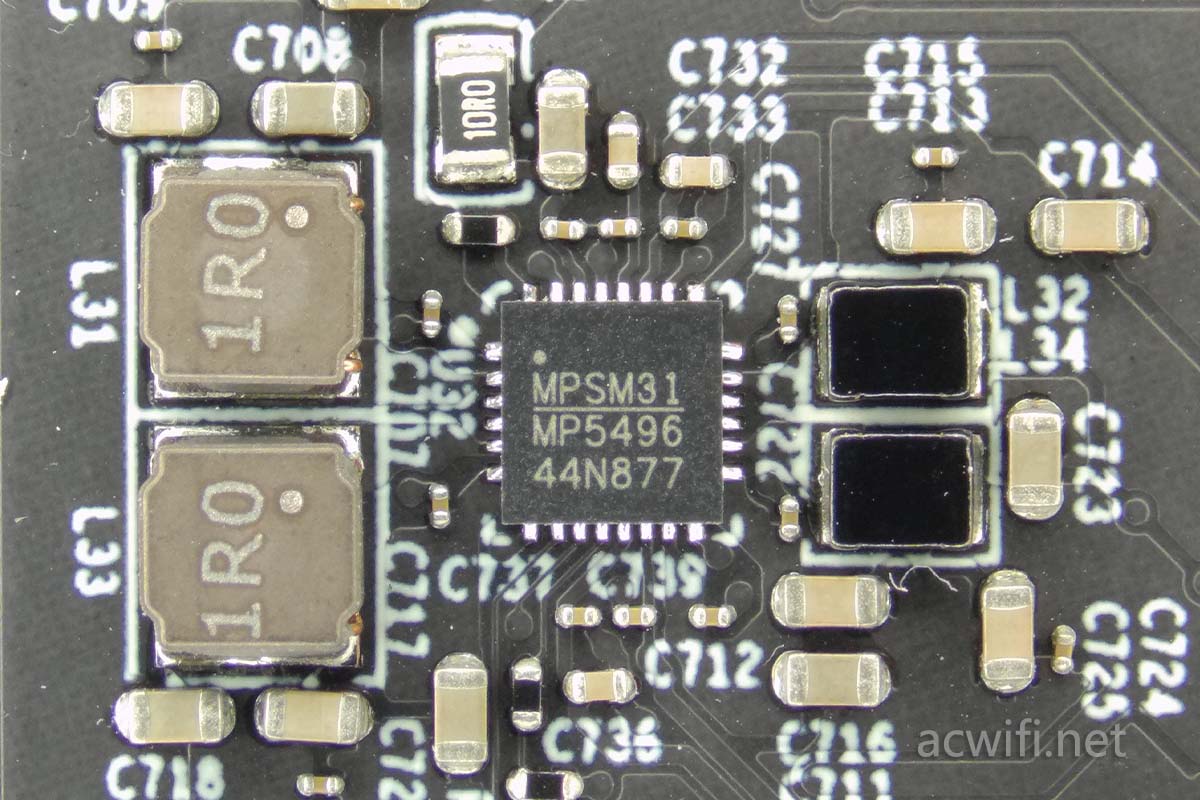

电源管理芯片:MP5496:

The MP5496 is a complete power management solution that integrates four high-efficiency, step-down, DC/DC converters, five low-dropout regulators, and a flexible logic interface.

2.8V-5.5V, Power Management IC with Four 4.5A/2.5A/4A/2A Buck Converters, 5 LDOs, And Flexible System Settings via I2C and OTP

MP5496

小米AX3600用的电源管理芯片是PMP8074。

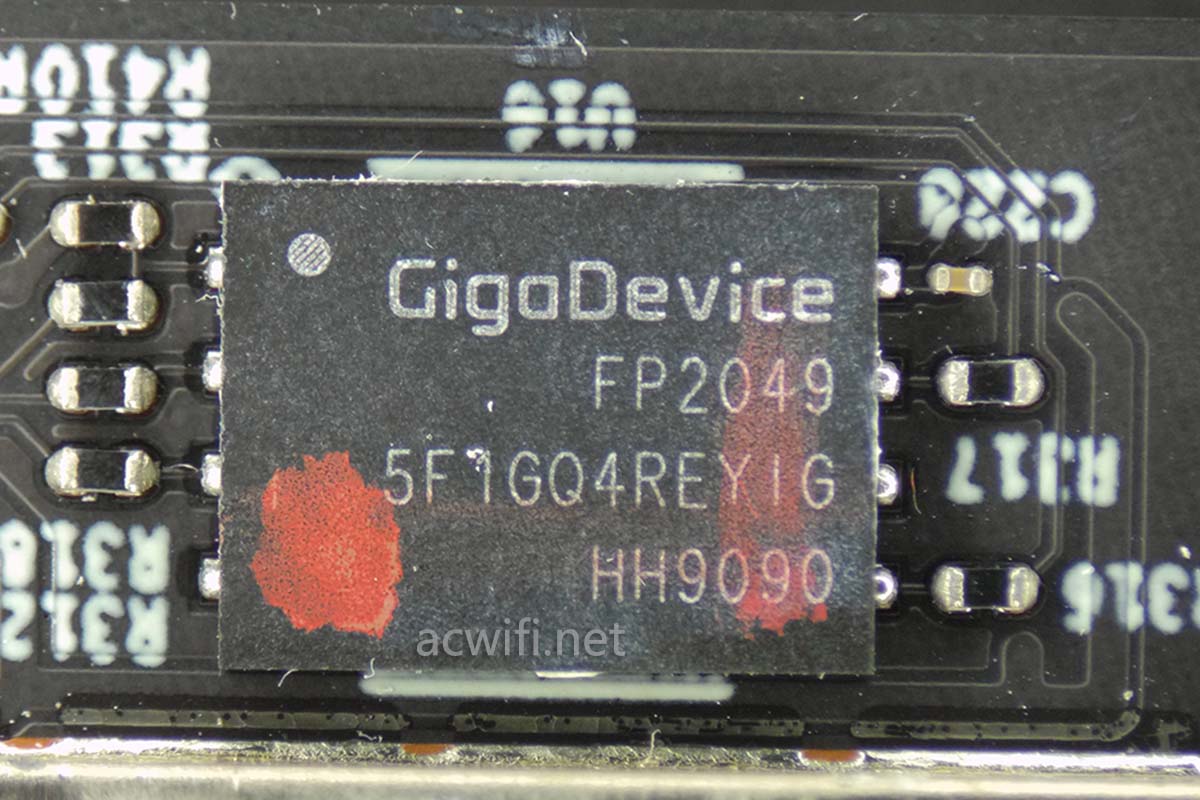

闪存芯片了,型号是GD5F1GQ4REYIG,属于GD5F1GQ4xExxG系列,容量128MB,比小米AX3600少了128MB。小米AX6000拆机

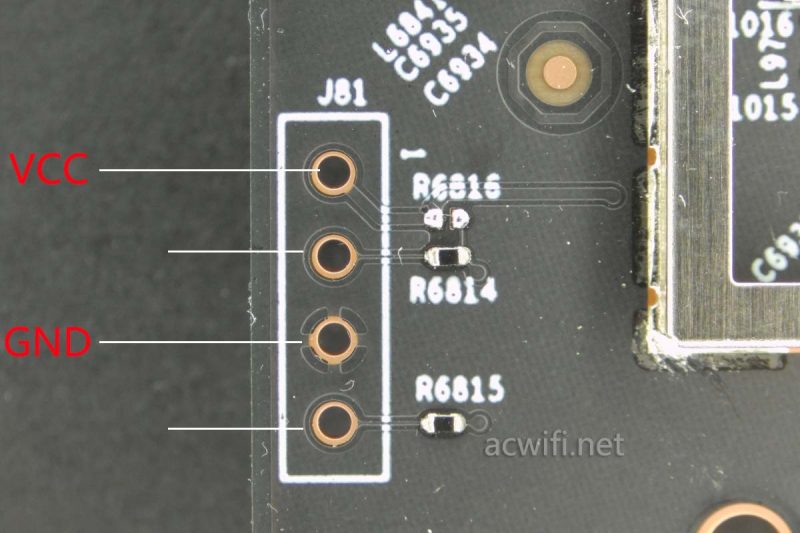

TTL针脚定义,下图两根短的不是TX就是RX,互换就行。

小米AX6000拆机

至此,小米AX6000拆机结束。

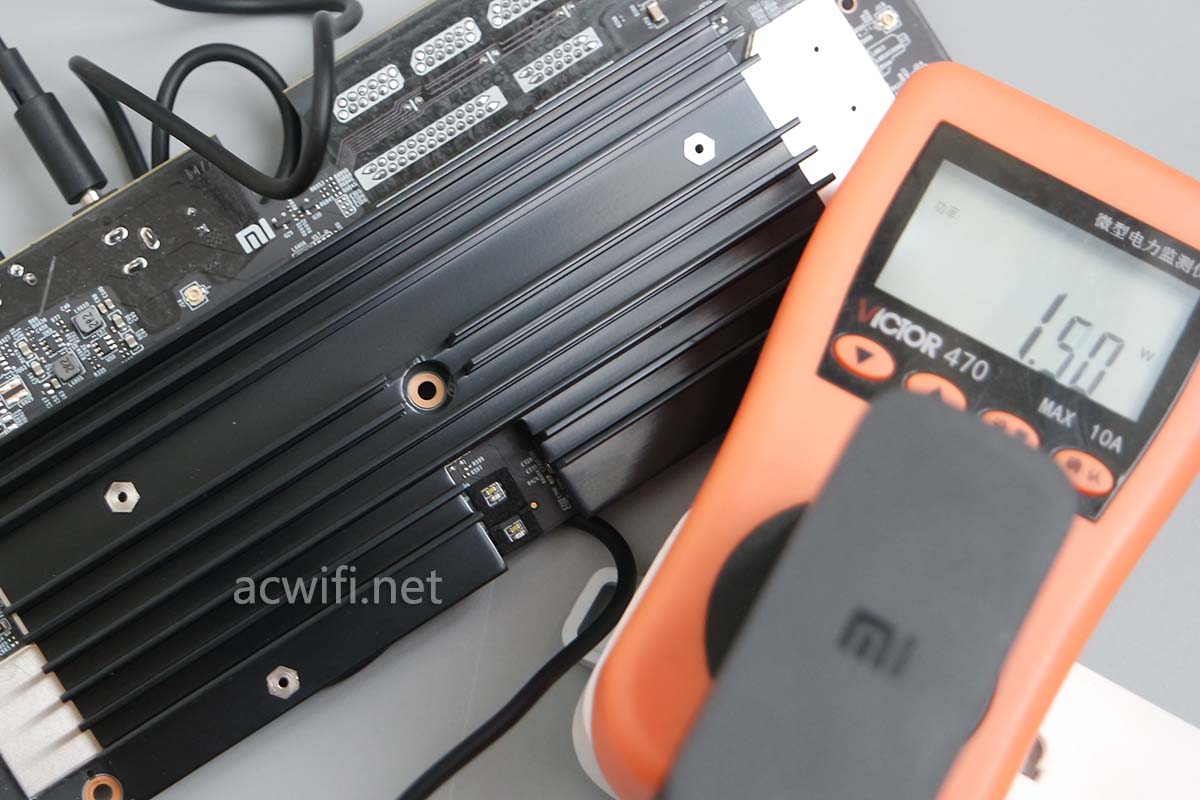

但是,装回去后上电,发现指示灯不亮,用功率计测了功率一直停留在1.5W,,,可能闪存出问题了,导致启动故障。别问我拆机之前是不是能正常开机的,因为我也不清楚这个问题,我开箱后直接就拆机了。我京东下单了两台,心想万一坏了,还有另一台作后备做测试。真是不怕一万最怕万一。

小米AX6000拆机

可怜我的579元呀,冻过水了。

小米AX6000拆机

为什么要买两台?如果是QCN9074,我拿一台来当作无线网卡来用呀,又不贵,比华硕PCE-AC88无线网卡还要便宜200块钱。你有见过7根天线的无线网卡吗?没有吧,小米就有了!

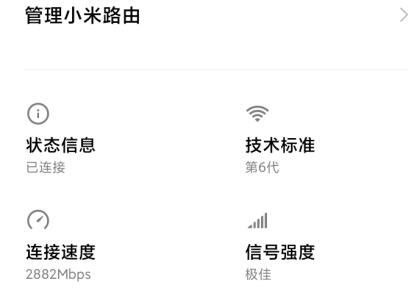

小米11连接小米AX6000无线路由器,打开160MHz频宽,设置信道44,手机连接速率2882Mbps,如下图:

2882mbps

接上WAN口上网,待机功率8.1W,功率有点高,估计高在QCN9024上。

拿神机小米4C放在楼下D点位置测试家里300兆宽带,得出220Mbps左右,算不错了,跟红米AC2100一样的强度。

暂时到这里吧,更多测试要过好多天了。

看见IPQ5018的样子让我想起了IPQ4019/4018。



米兄曰:高兄,上次谈的888元方案还是有点贵呀!

高兄曰:那把QCN9074削去WiFi 6E功能,便宜190元,怎么样?

米兄曰:O了,你给我也用不上,还能再便宜一点不?

高兄曰:那我2.4G无线芯片塞进CPU里面,你可以省掉一颗芯片,便宜99元,可以了吧、。

米兄曰:算下来599元,KO



你需要的是什么?2.5GbE网口?它有!

你需要的是什么?强劲的CPU?它没有!

然后我现在要想想怎么能救活那台开不了机的。
