让一台无线路由器变成两台,增强版,但也是被坑了

这是一篇承接前文的文章:让一台无线路由器变成两台,且能无缝漫游

有人说过可以接功率放大器,淘定找了找,都不便宜,如果我要弄2x2mimo,就要买两个,成本很重。例如有一款5.8GHz功率放大器,可以放大5W功率,适用于无人机的信号增强,价格350元。我找了一些像是DIY的小板子:

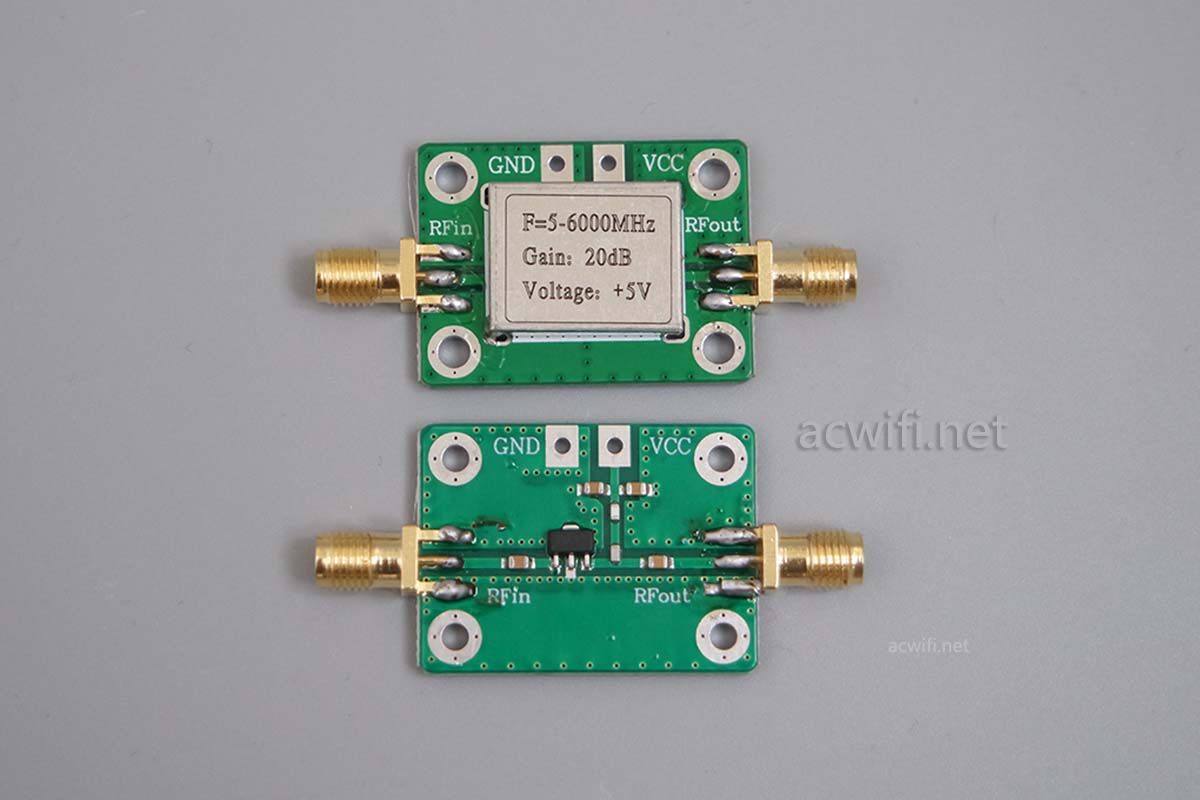

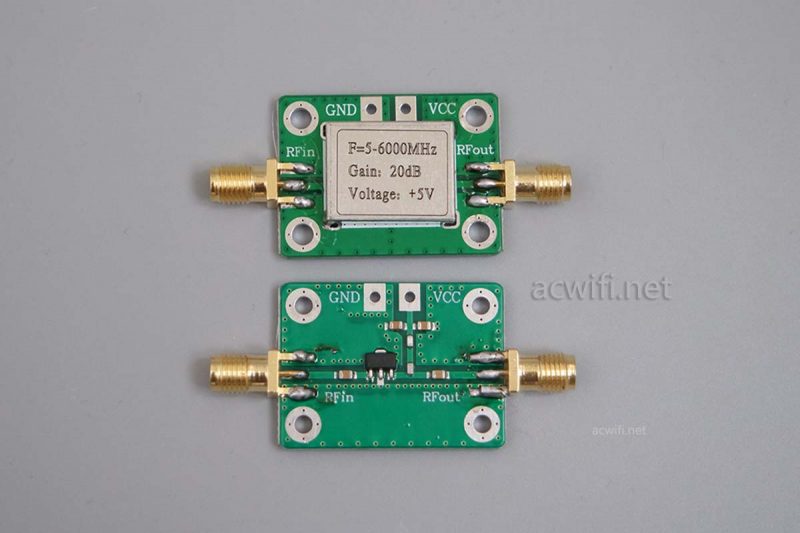

频率范围5-6000MHz,等于是2.4G和5G都能用了,增益20dB,外接5V供电。20元一块不带屏蔽罩,带罩25元。为了省拆屏蔽罩的功夫,要了一张不带屏蔽罩的。就只有一颗小芯片,貌似是升压管,而且呢,只有一个方向的放大,没有收、发切换开关。心里凉凉的!没事,我来帮你们扫雷。

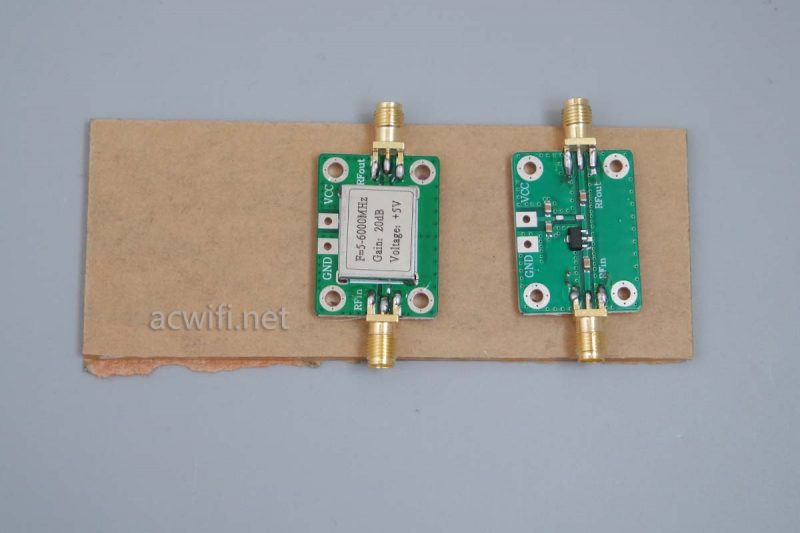

我要接在两根延长线的末端,这两块板子还要焊接电源供电,就这样裸板不好放。找来块DIY软路由时用的亚克力板,裁了一小段就够了,如下图:

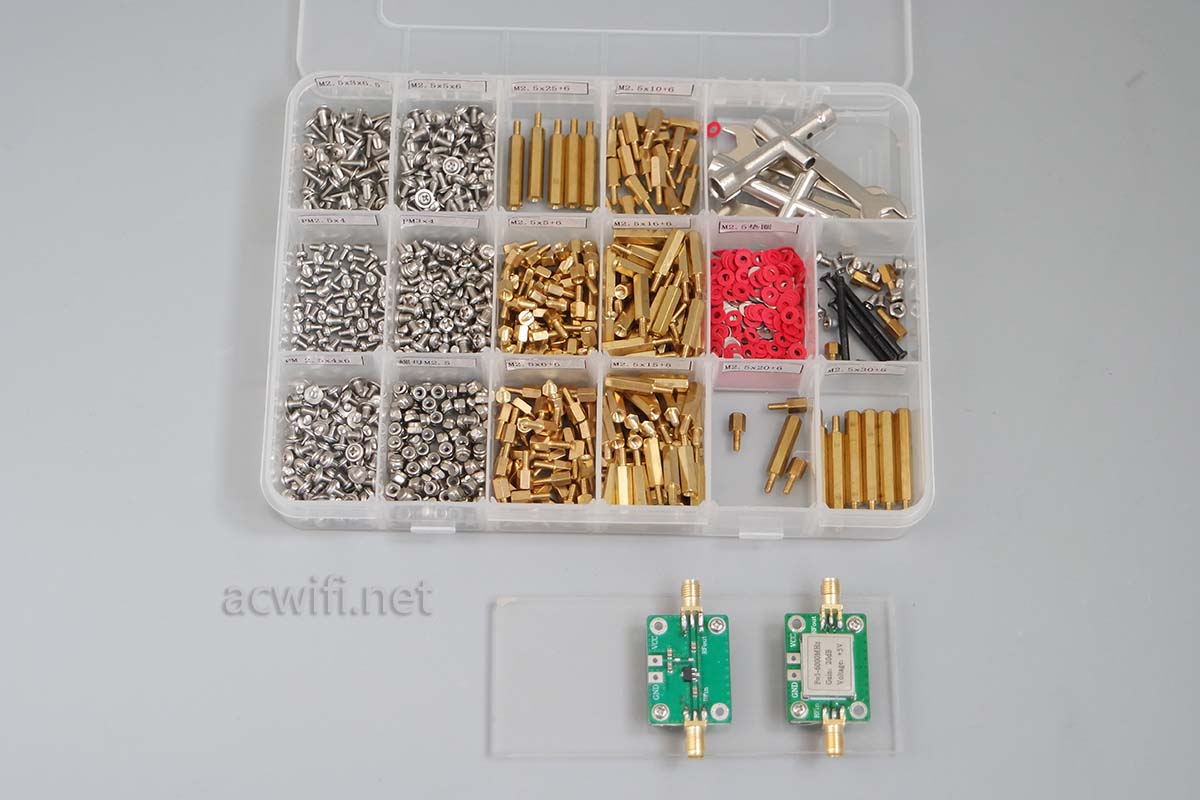

加上几颗小螺丝和铜鉒,把它俩固定好了:

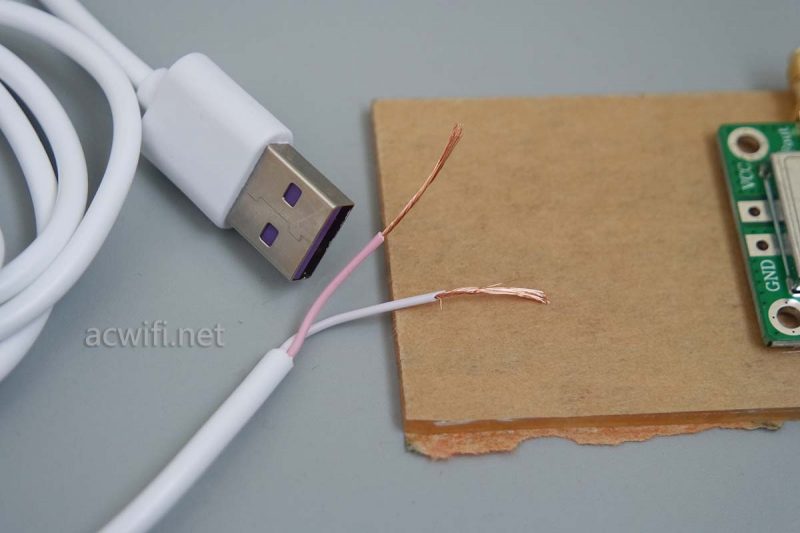

因为是5V呀,我直接拿来一根上过当的华为5A假线改装,这根假线只有两根线芯,识别不了快充,不过线还算粗的。过3A电流没问题:

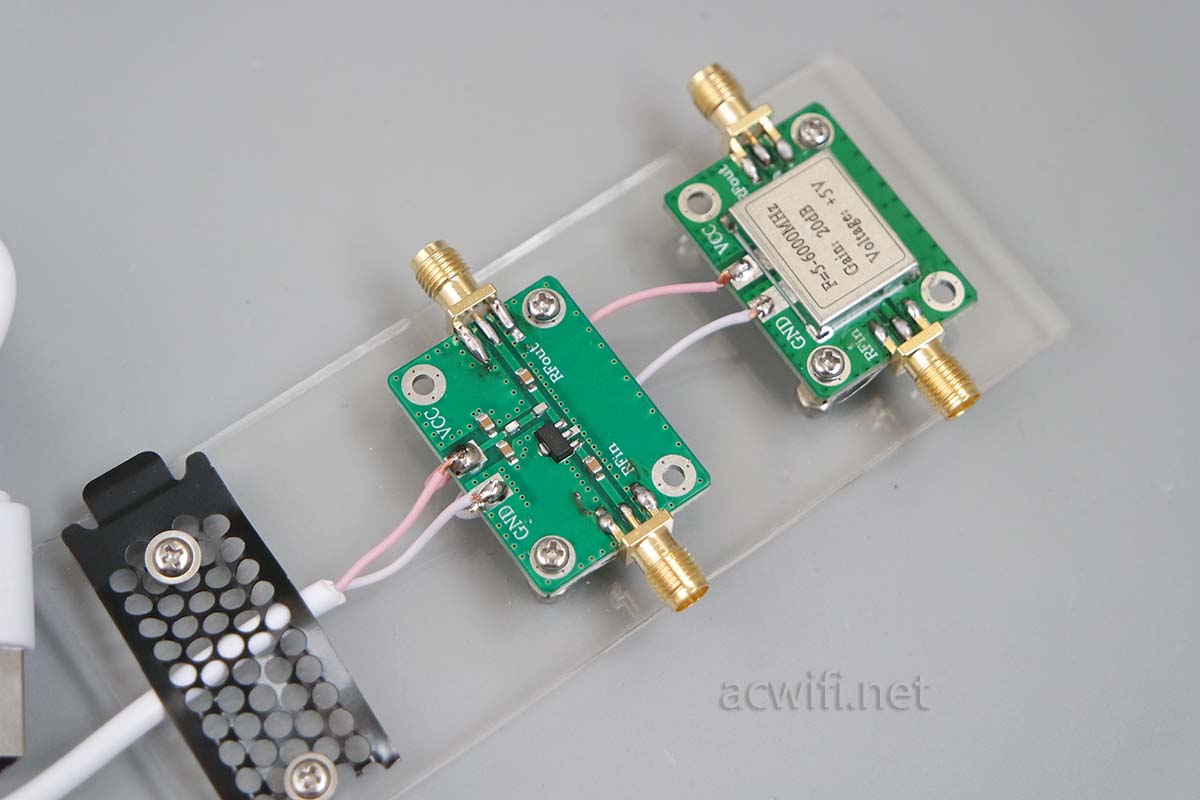

一翻不熟悉的操作之后变成这样:

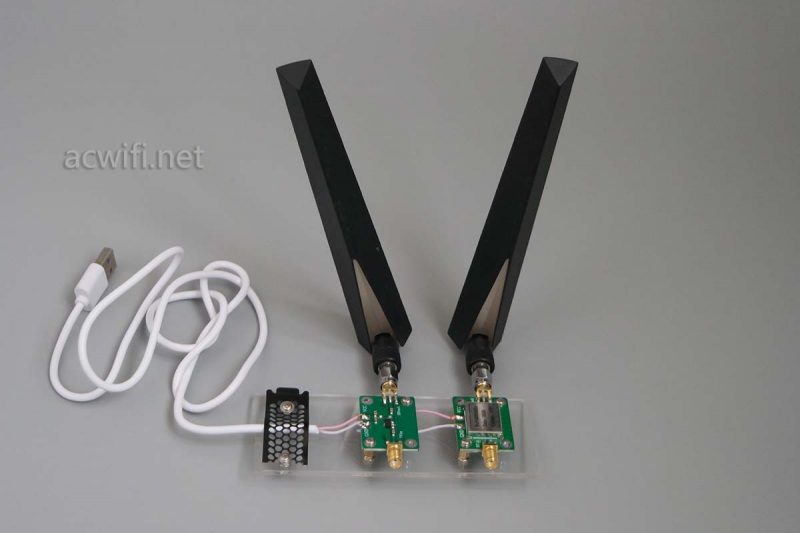

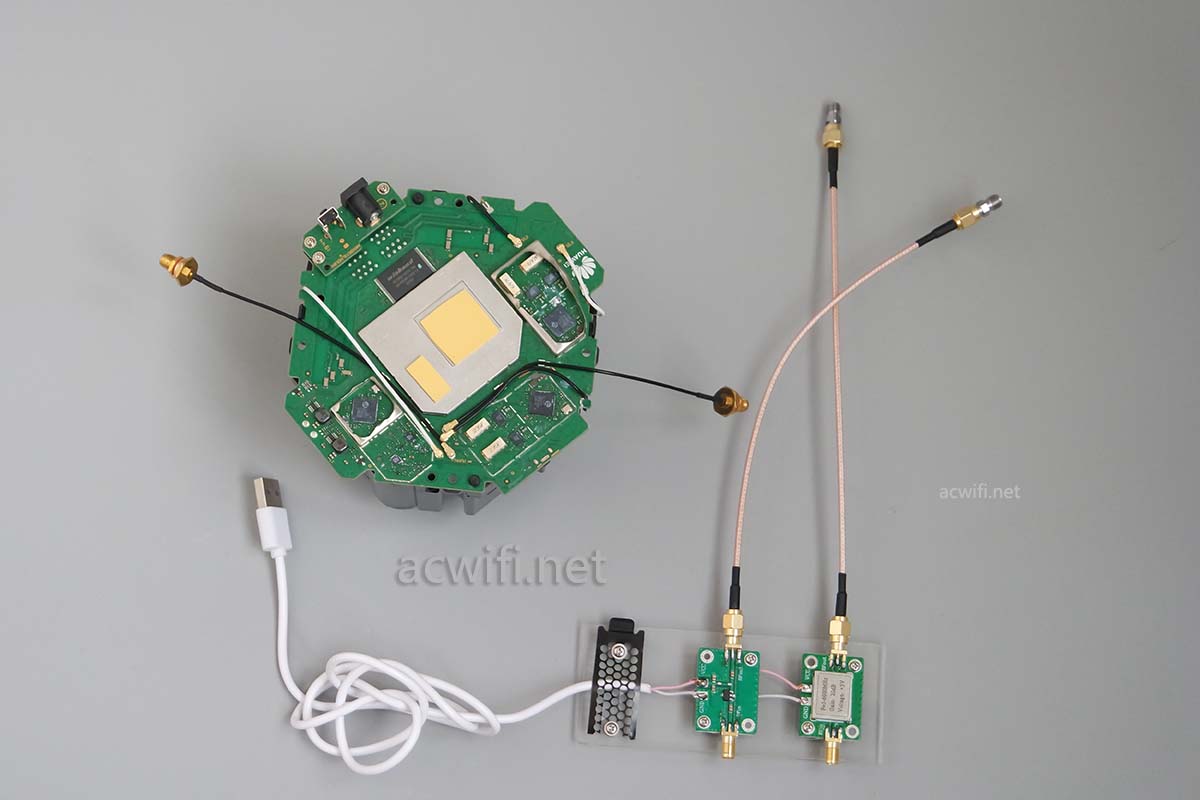

因为这小板子的两端都是外螺内孔,后知后觉,又花12元顺丰快递买了转接头。然后接上转接头再配上天线的样子:

帅气不?霸气不?有用不?不知道

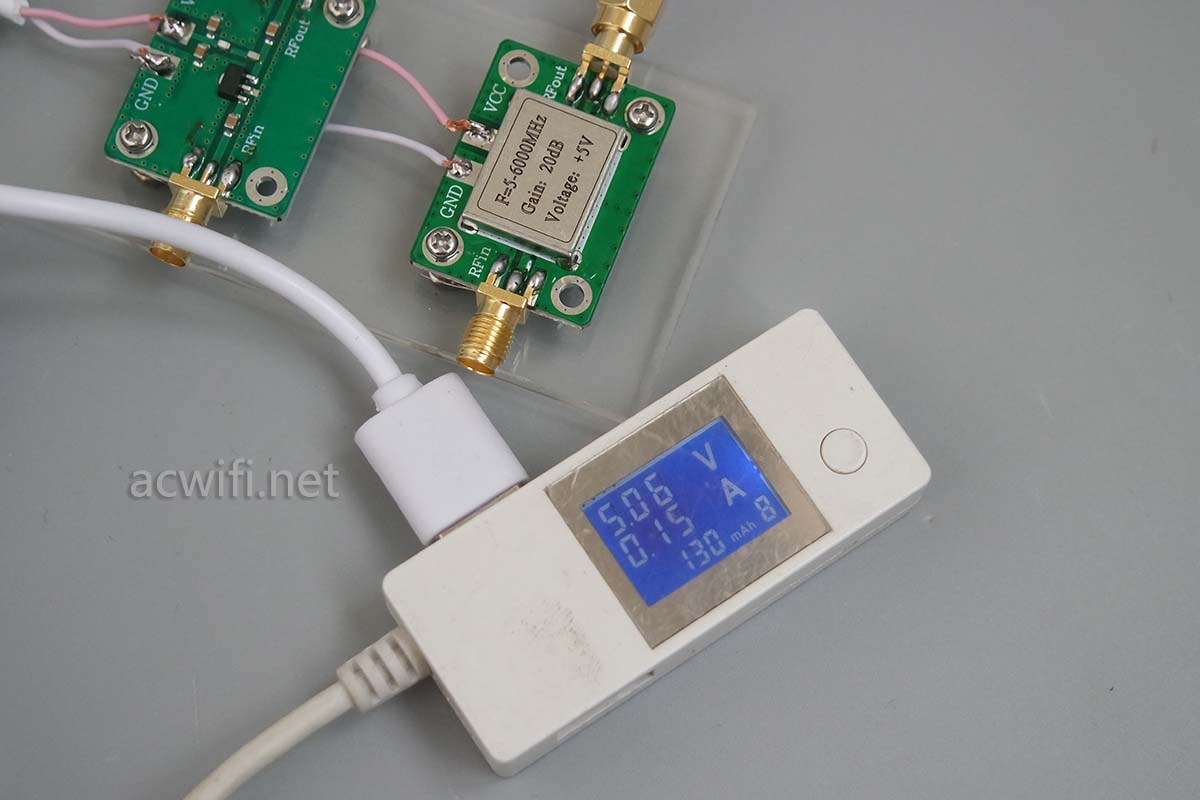

USB插上移动电源,通电看看,会不会焊炸。测量一下电压电流:5V、0.15A。一切准备就绪!

我怕这通电的小板子会弄坏网件R6800,心痛呀,当时299元买的。拿一块30多元收来的WDR8500做测试吧,万一坏路由器有啥三长两短,我也不会太悲伤。

下面来进行实测,如下图,把两根延长线从下图中的“WIFI”位置拉到“L”点位置。

R6800 EA7500V2

在L点位置距离天线0.5米的距离,测试信号强度,不接“放大器”时,通过延长线直接接两根天线,小米10的信号强度是-67dBm,接了放大器之后,夷。。。信号变变强了,有-57dBm,再看连接速率也升了不少,心中鸡动呀。如下图信号强度1

分别测速看看:

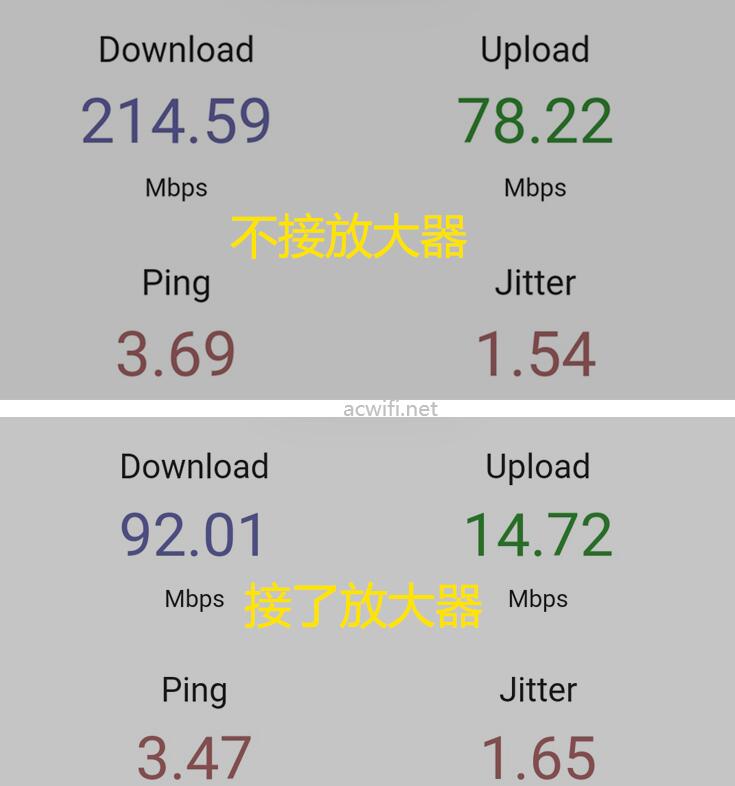

测速1

通过测速结果显示,接了放大器后虽然信号强度增强了,但是无经速度并没有增加,反而明显减少了,而且上行速度下降明显,表明只通了Tx,没有通Rx,验证了前面所说的只放大了一个方向。但速度没有改善呀。当距离到1.5米时,速度会下降到个位数。

很显然,这个所谓的放大器没有起到实质的作用。但你不能找卖家理论呀,因为商品标题的确是“信号放大”,没有说无线速度也有增益。

总之呢,不接这鬼东西,实测都比较接了更优秀,果然是没有用的“功率放大器”。请万不要买,浪费钱!

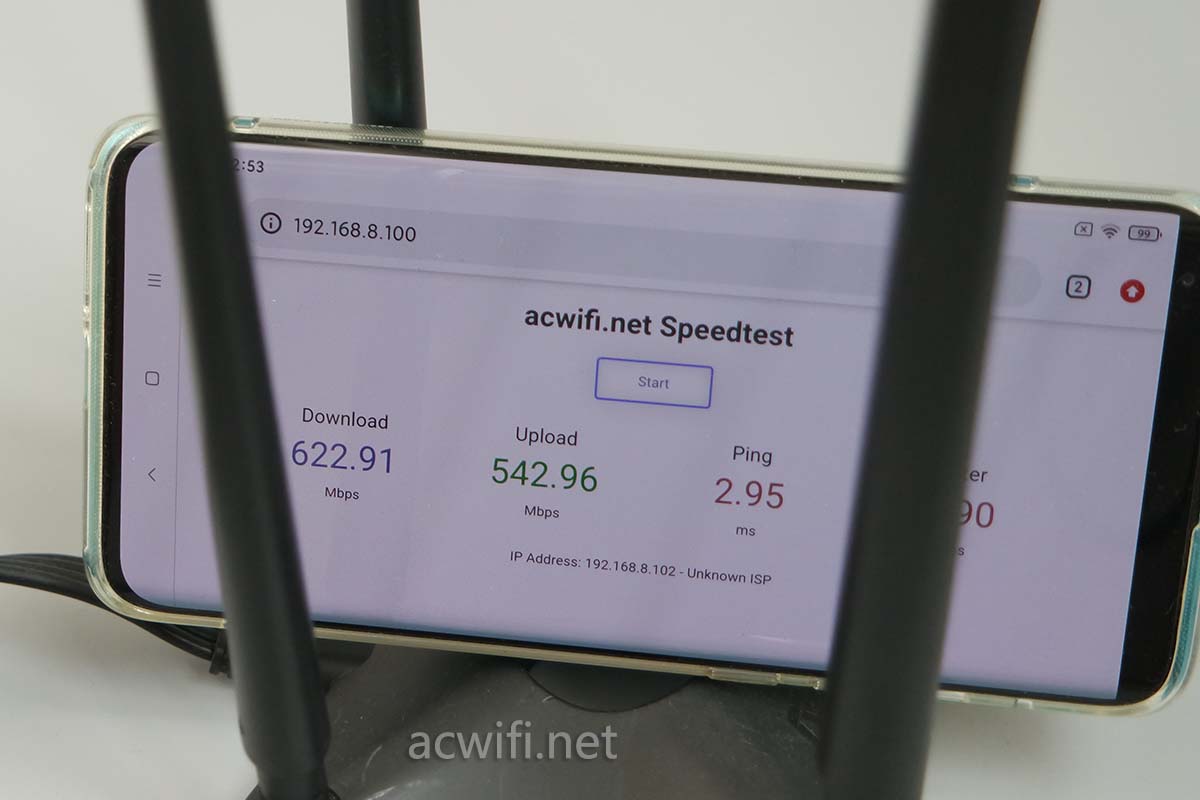

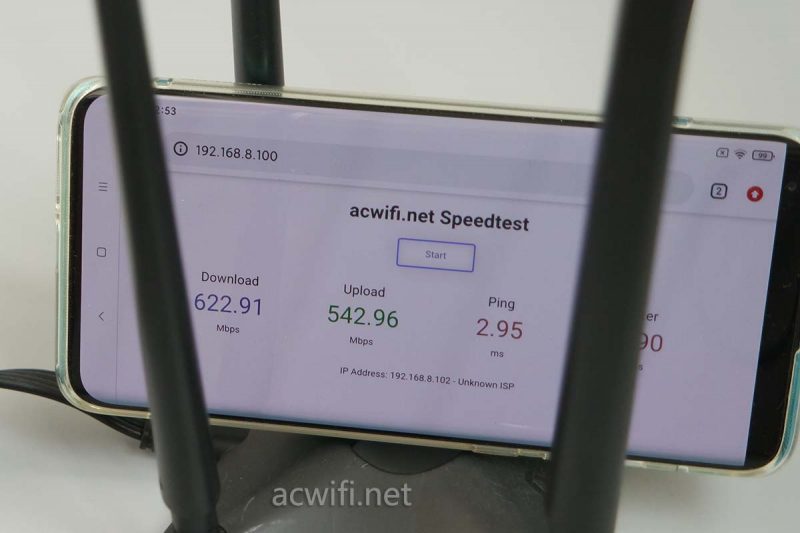

延长线直接接天线后,我把手机依靠在天线上,发现无线速度能有接近600Mbps多些,这个速度很不错:

如果我拿另一台无线路由器,把两根天线延长线,直接接在路由器的天线接口,设置这台无线路由器5G无线中继。。。。。如果这台无线路由器是三频的话,有两个5G,一个5G用于无线中继,另一个5G用于功率放大,那么,我可以省掉购买几百块的无线功率放大器喽??

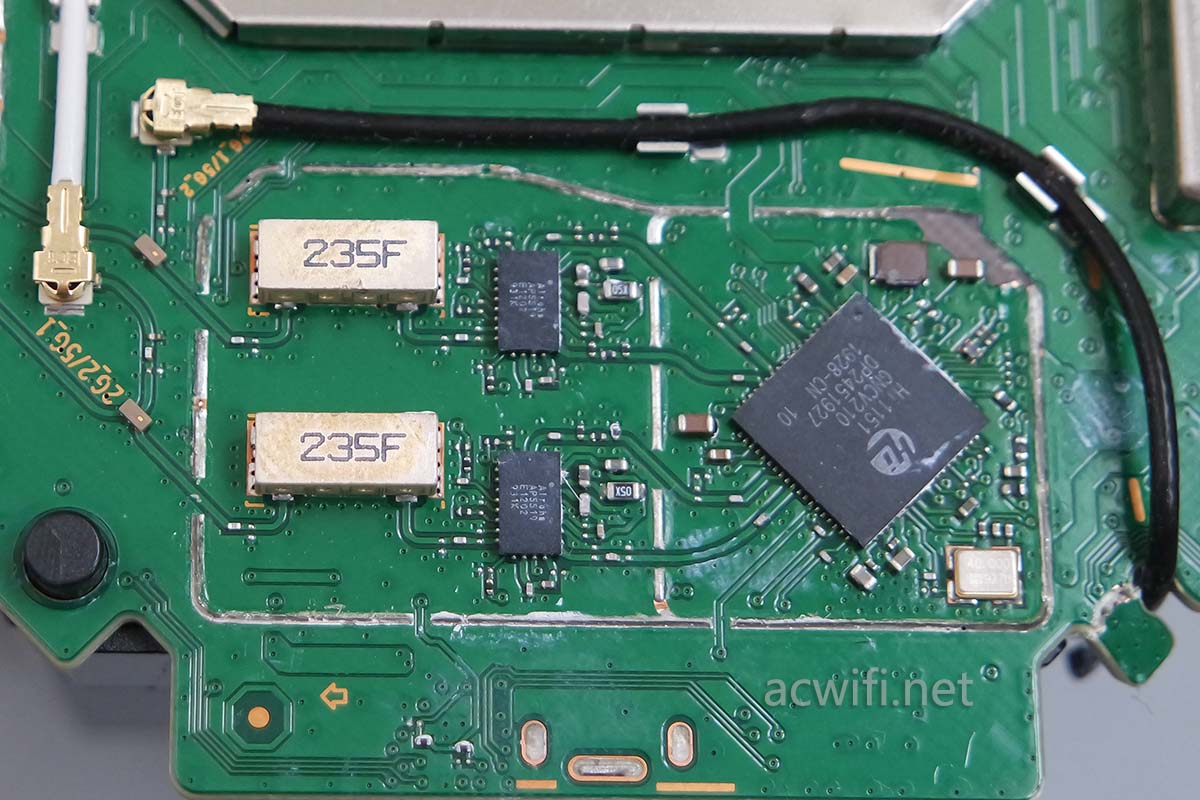

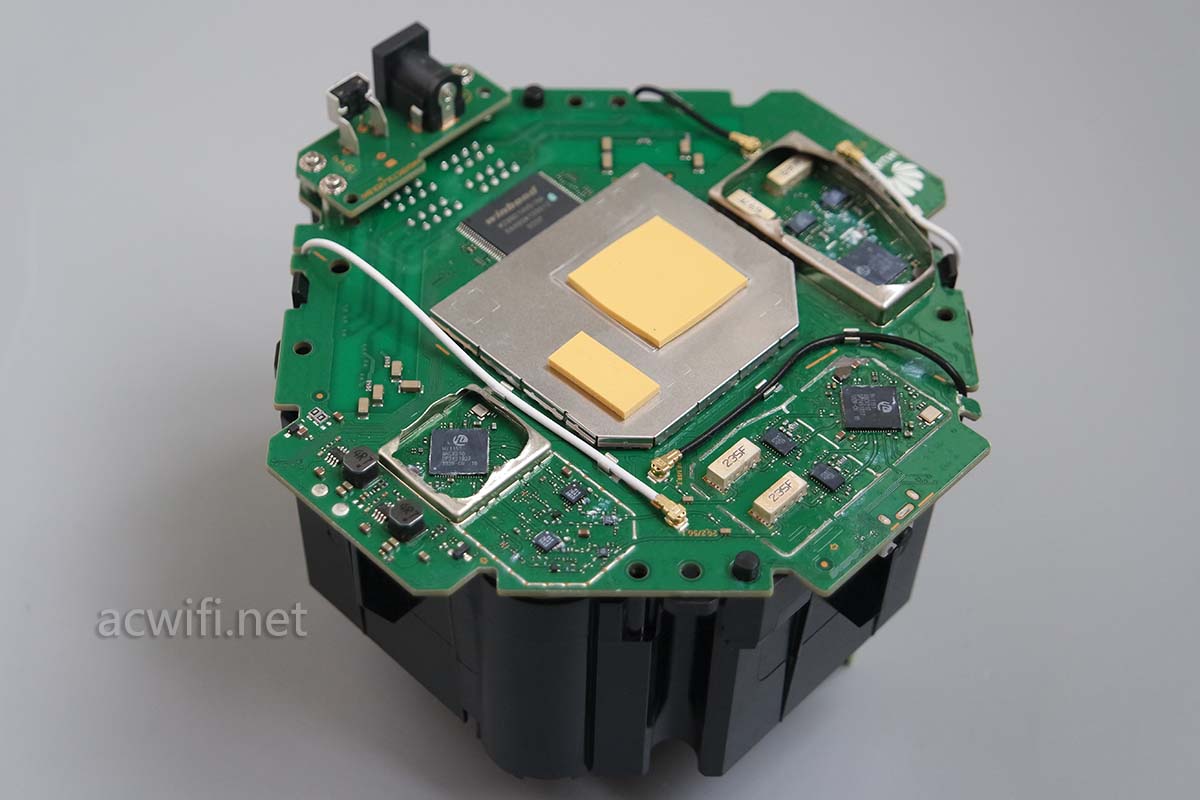

从大木柜里翻呀翻呀,翻出来一台三频的无线路由器荣耀猎人路由,拆下外壳,露出主板,如下图:

根据介质滤波器上的数字,判断出这组射频输出是低频5G,因为我路由器换成了网件R6800,设置成了44信道。所以要接在这组低频5G上:

上图如下角有一小块电路板折断了,不过我测试无线是没有问题的,当时屏蔽罩时误伤了。

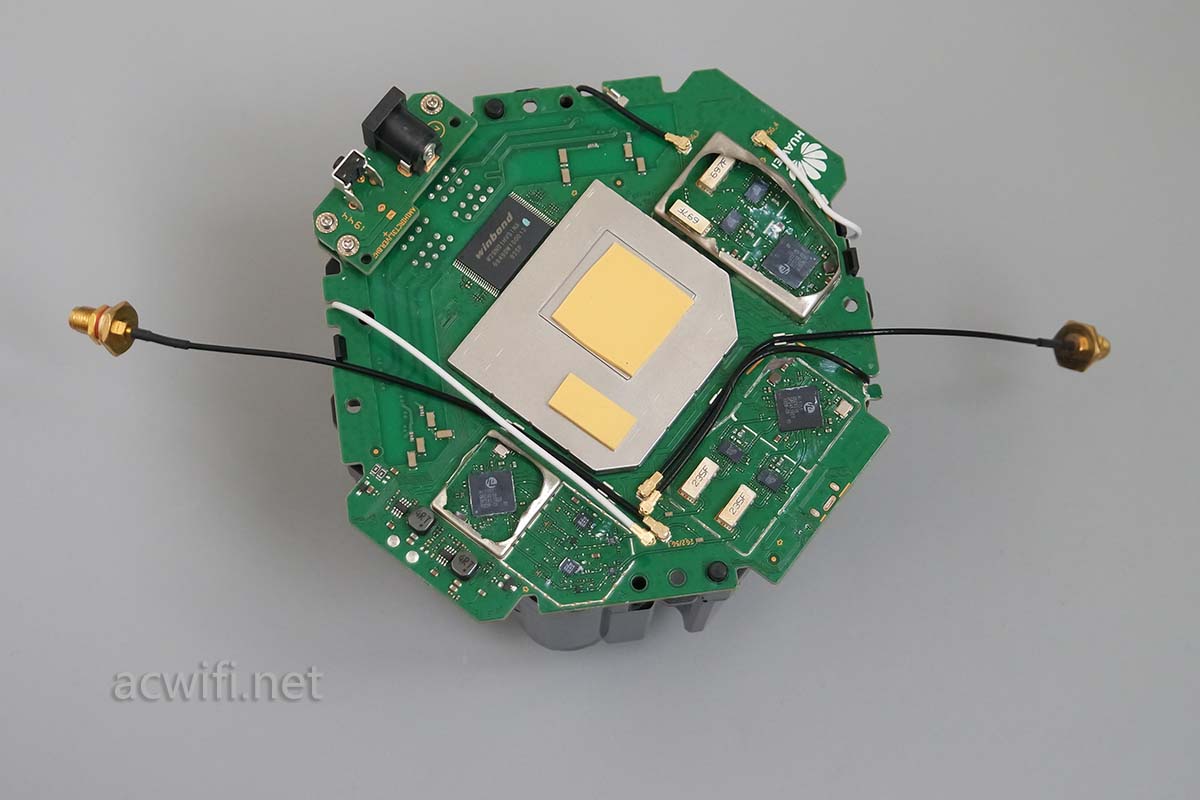

把SAM转接头插上后的样子:

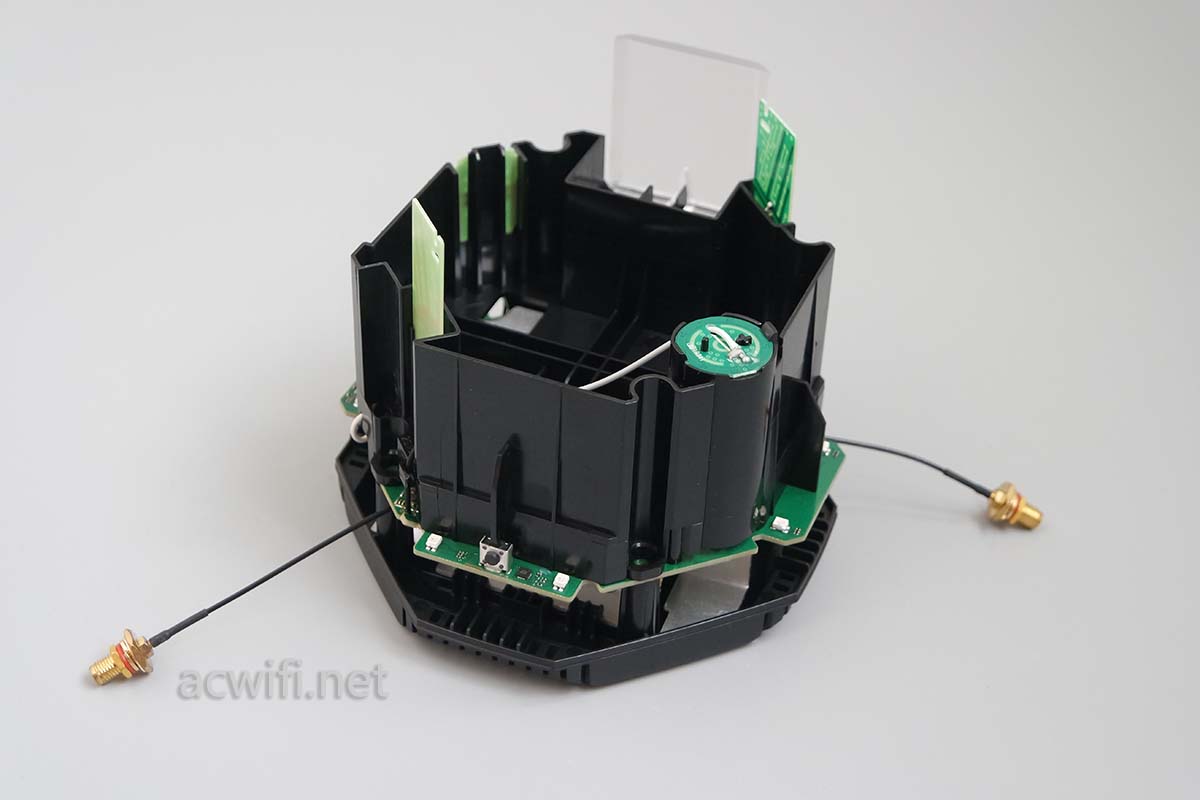

放回路由器的底部壳子里,因为有散热片,开机不放散热片,我怕冒烟:

这样就可以接天线延长线了。放它放在L点位置的延长线的末端,接上线后设置无线中继。

这根15长的延长线衰减很大,相当于一个衰减器的作用了。正因为如此才可以直连,如果用短线直连,怕是会烧功放,而且功率太强,不走LNA了,直接从旁路通往无线芯片,还会烧掉无线芯片。。我猜的!



网件R6800刷的潘多拉固件,然后可以从系统里查看连接设备的质量:(这正是要用网件R6800的原因,可查看速率。用华硕路由也行,但AX86U舍不得,AC86U换新回来还没开箱)

荣耀猎人5G中继 R6800 信号质量

可见信号质量是很好的了,显事的连接速率也是满的867Mbps。

现在拿笔记本电脑接在荣耀路由器的LAN口,测速看看:

荣耀猎人5G中继 R6800后 lan测速

很不错嘛。满速了的感觉,5G中继质量非常好!

拿小米10连接荣耀猎人路由的5G2(高频5G),分别在距离猎人路由10CM和1.5M距离测速,如下:

测速3

两者都差不多,下行速度450Mbps左右,再远一些也保持在这样的速度。

可以说这个方法是可行的,但结果是“脱裤子放屁”。接延长线还不如拉网线,接一台便宜一点的双频无线路由还更好些。

(贴士:荣耀路由这款5G中继后还是可以分别设备两个5G的无线名称,有人说华为A2不可以设置)



终于折腾完了,我的结论就是:这种细小的延长线没用。以后能找到便宜的真正的5GHz功率放大器,也许会继续测试一次。

在折腾中不断学习。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 让一台无线路由器变成两台,增强版,但也是被坑了
