TP-LINK XDR3250无线路由器拆机

点此领取京东年货节红包,最高888元

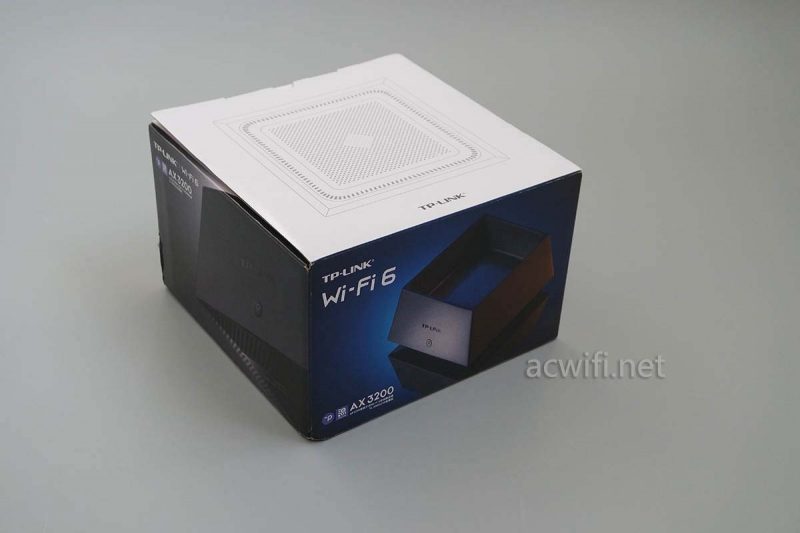

包装很小巧很紧凑,内置天线就是有这些优点。XDR3250的效果图看上去很像烟灰缸,但实物看上去并不是很像,因为更像是果盘。

XDR3250拆机无线路由器

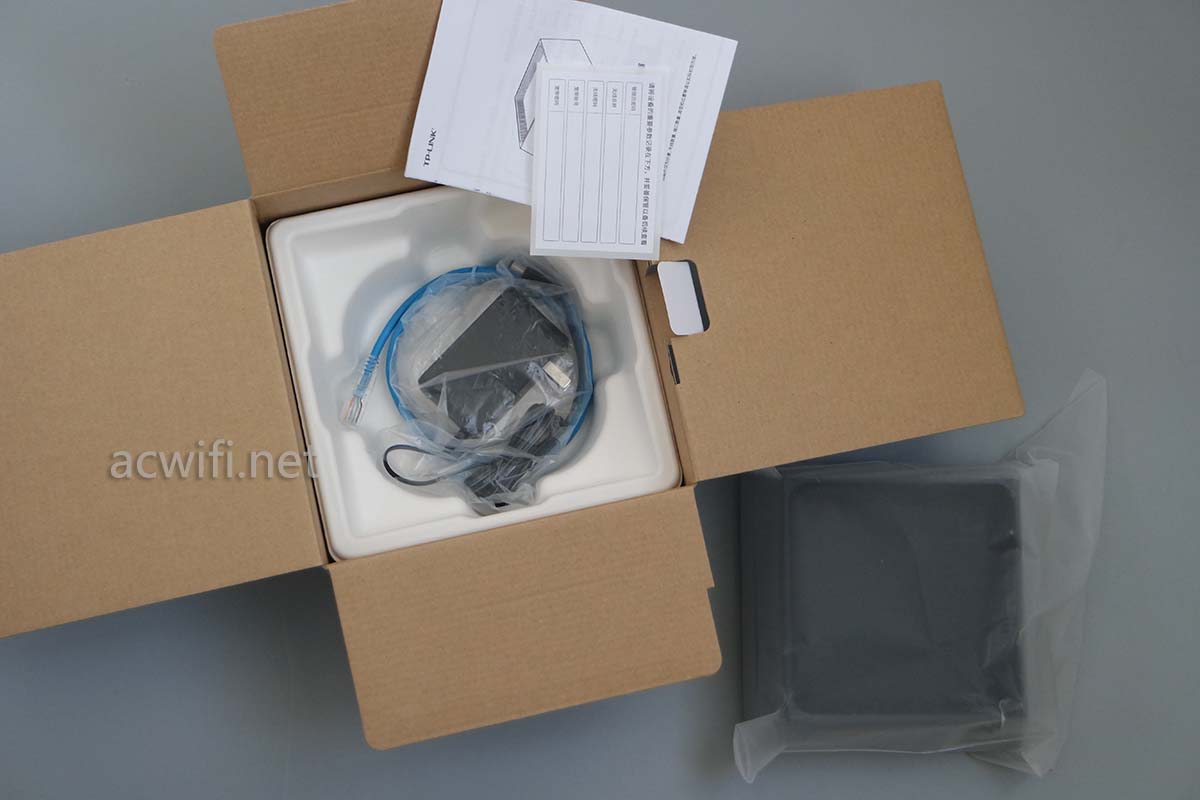

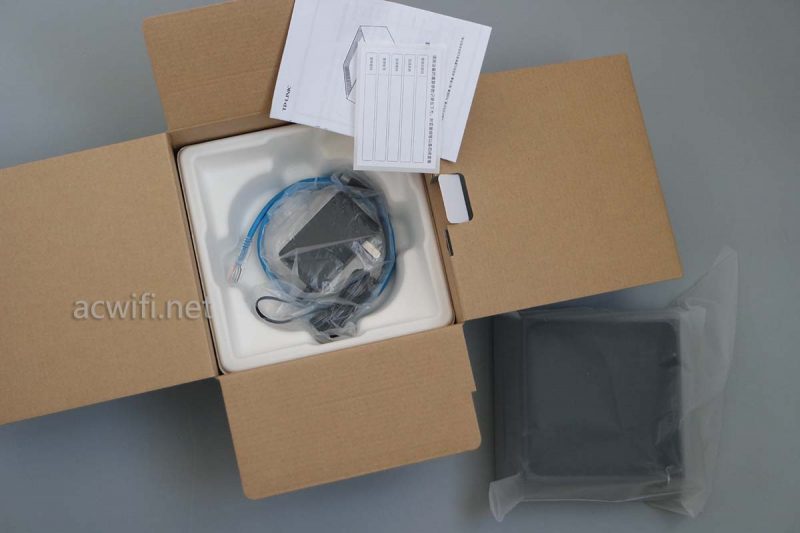

打开外包装:

XDR3250拆机无线路由器

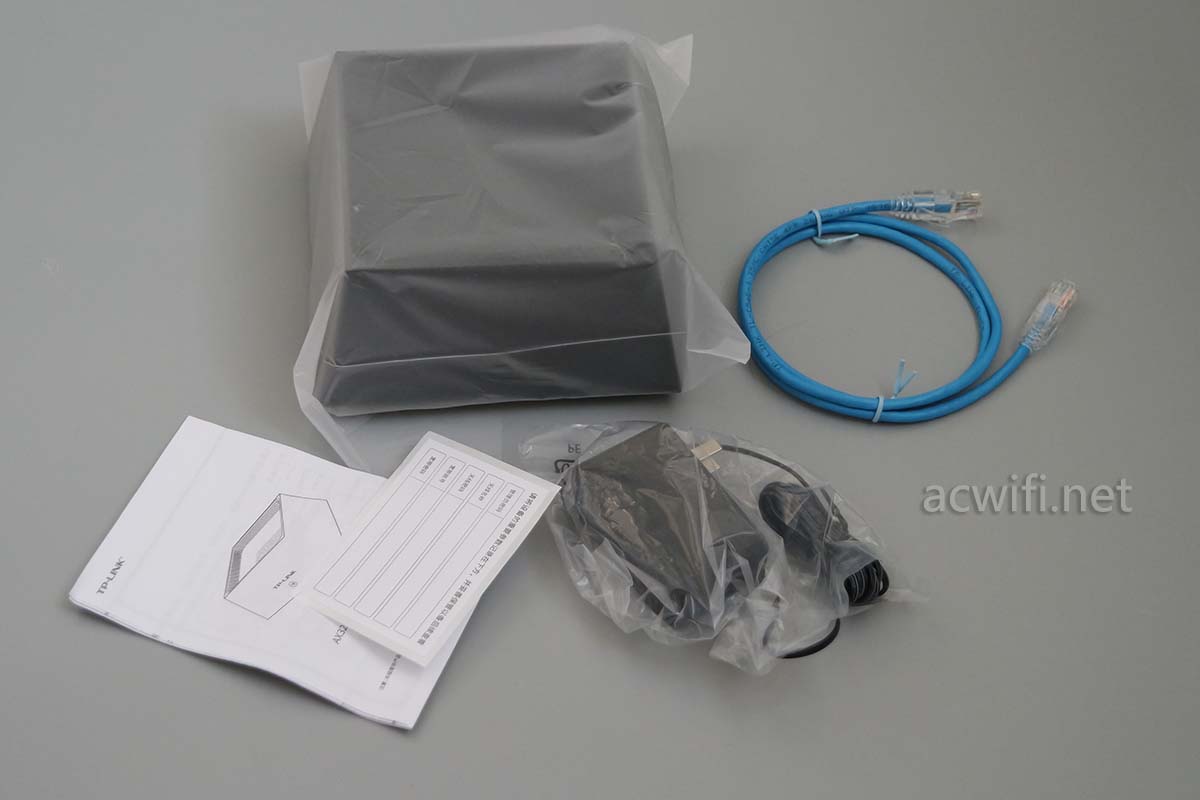

所有配件:

XDR3250拆机无线路由器

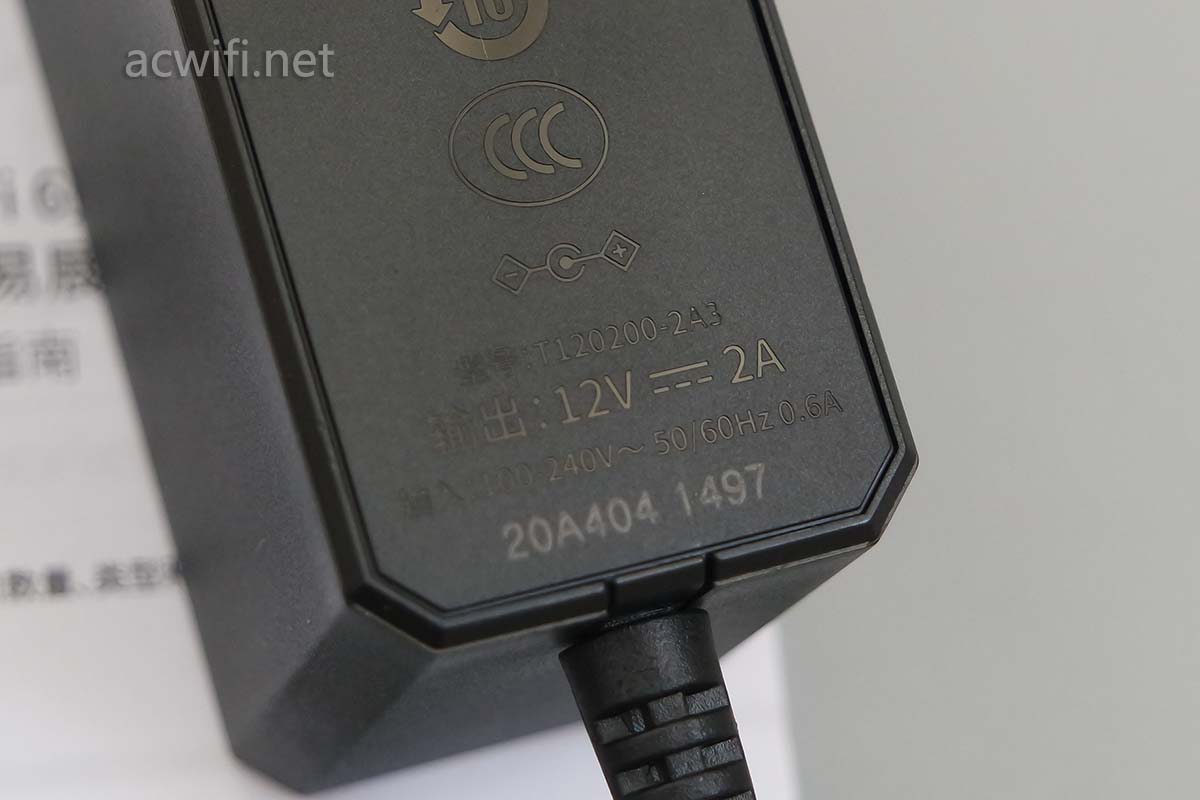

电源输出规格12V/2A。赠送了超五类网线。(此款无线路由器的待机功率6.6W左右)

XDR3250拆机无线路由器

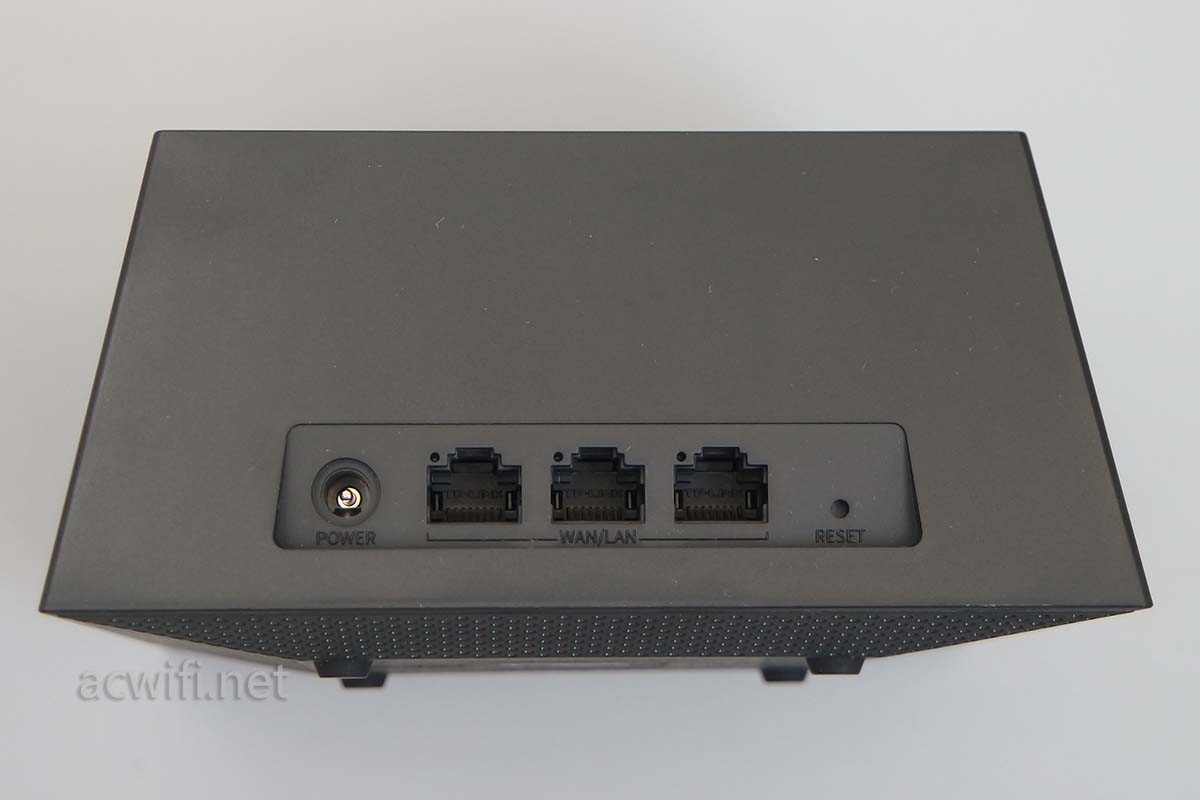

机身后面的接口,只有三个千兆网口,可惜了一点,因为体积可以容下更多的网口。XDR3250拆机无线路由器

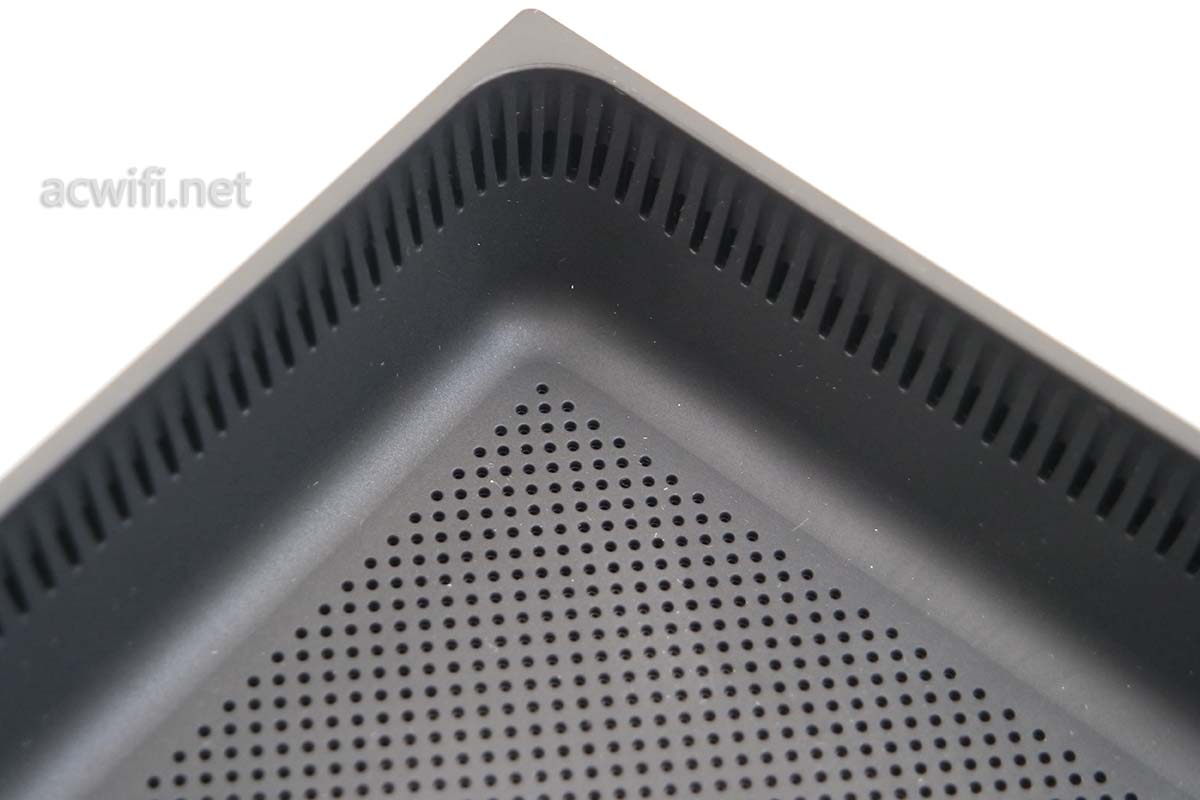

散热孔这么多,根本不需要考虑散热是否足够。

XDR3250拆机无线路由器

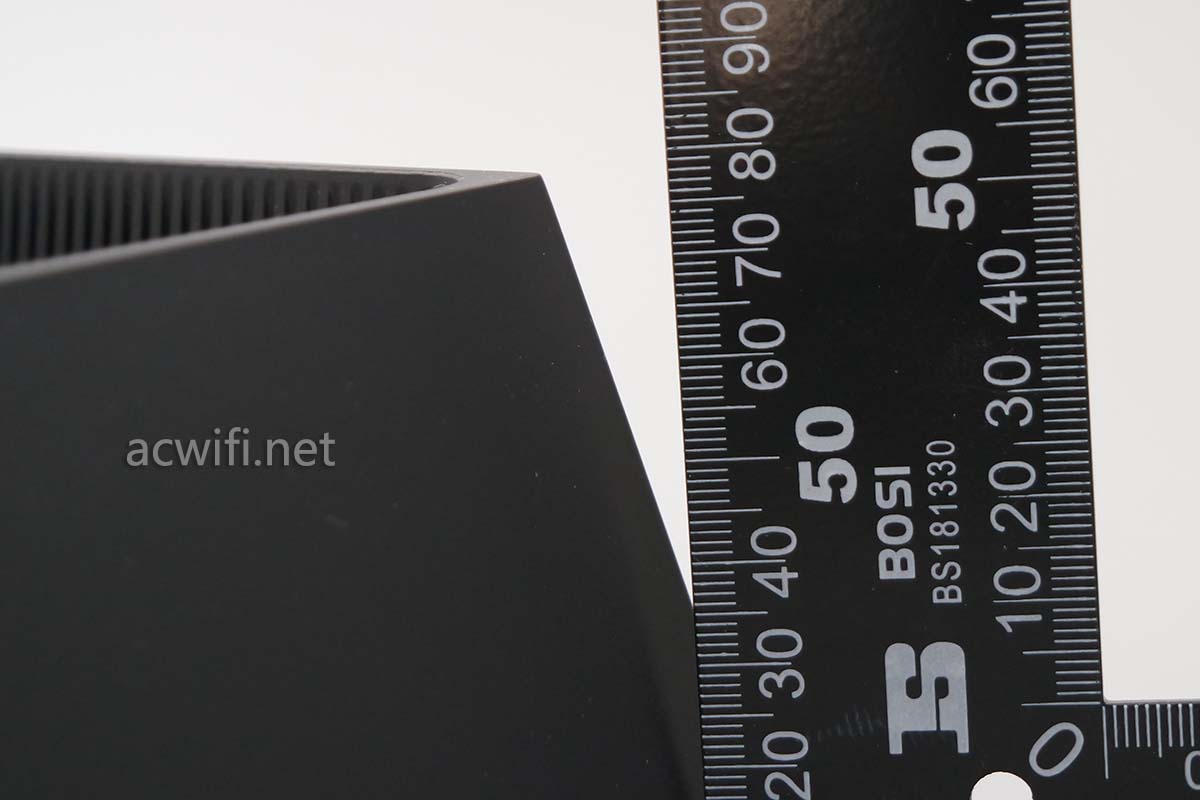

身高8CM左右:

XDR3250拆机无线路由器

XDR3250的下边长比小米10手机短一点点:

XDR3250拆机无线路由器

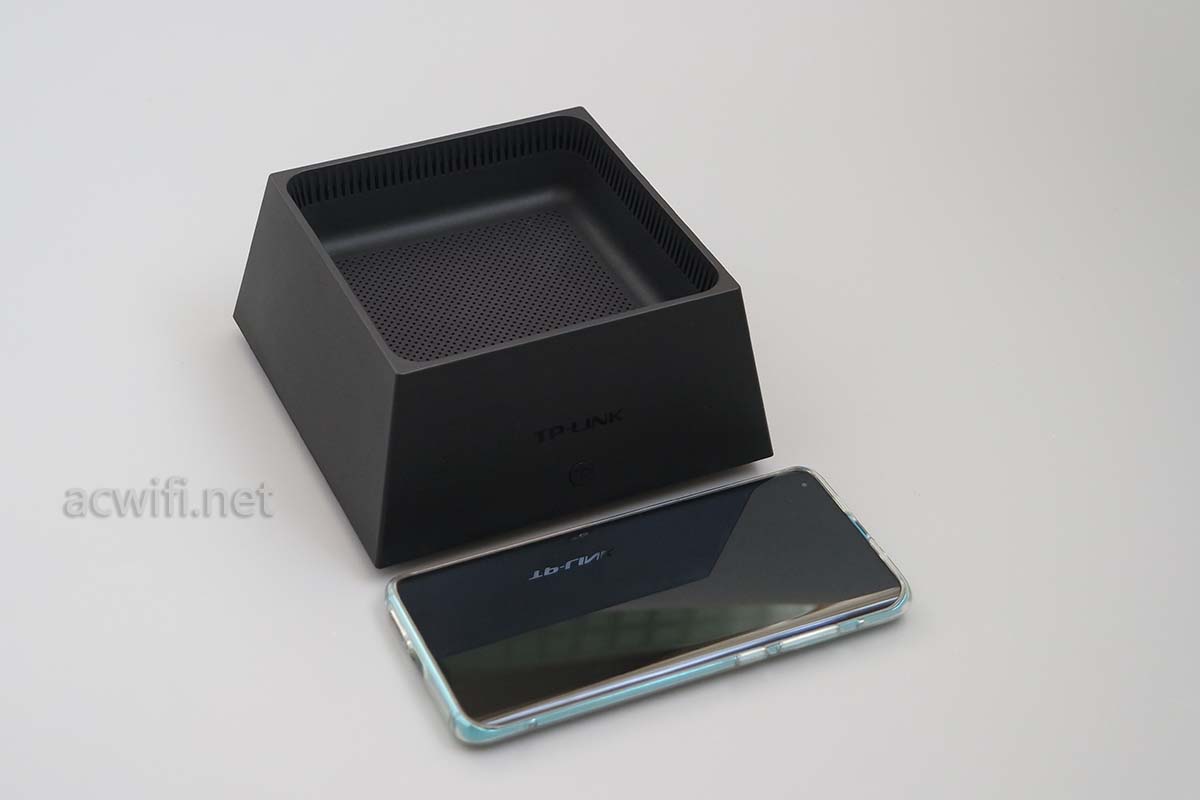

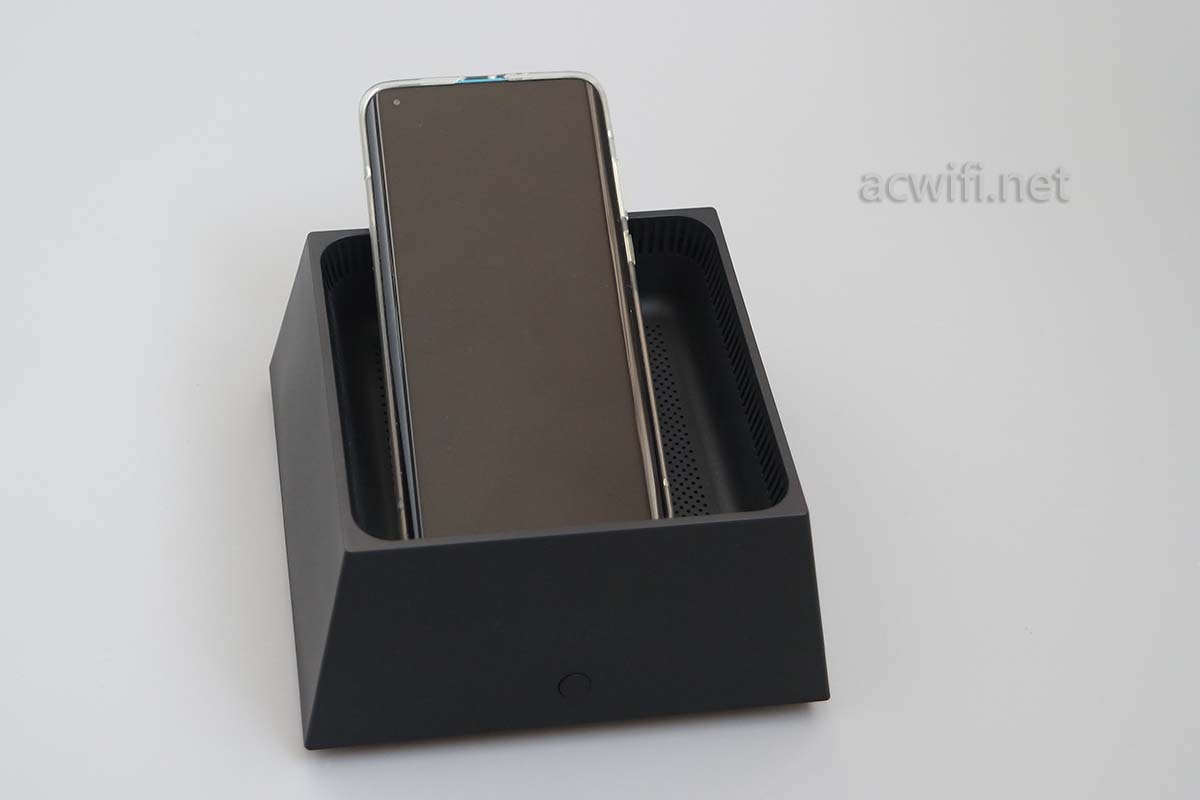

可以放手机:

XDR3250拆机无线路由器

以后是否会有集成了无线充电功能的无线路由器呢??

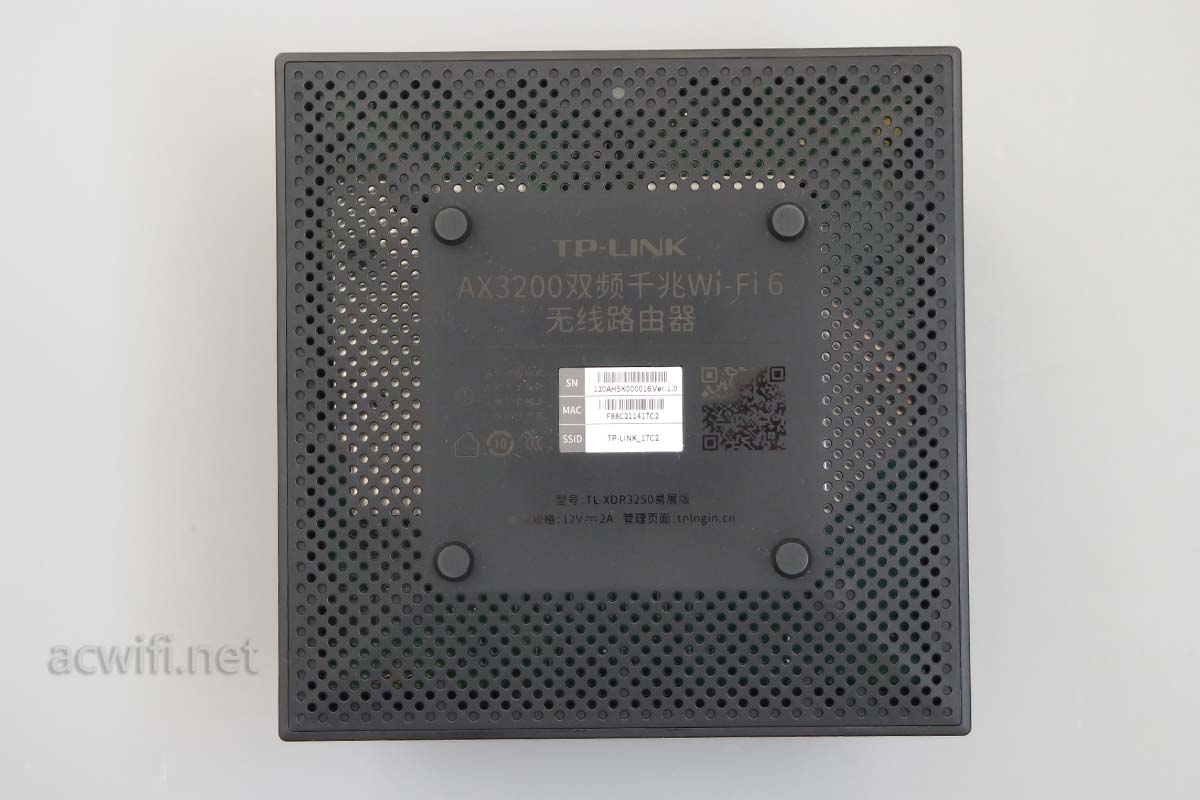

机身底部:

XDR3250拆机无线路由器

没有螺丝的,直接从底部搬开:

XDR3250拆机无线路由器

居然天线接头可拆的,可拆的,可拆的,而且是双频天线,双频天线,天频天线。。。。这是TP-LINK的稀有品种呀!其实WDR7650也是这样的。

主板没有使用螺线与外壳固定,下图也可以记录一下天线对应的位置,装回去的时候可以照着插回去。

XDR3250拆机无线路由器

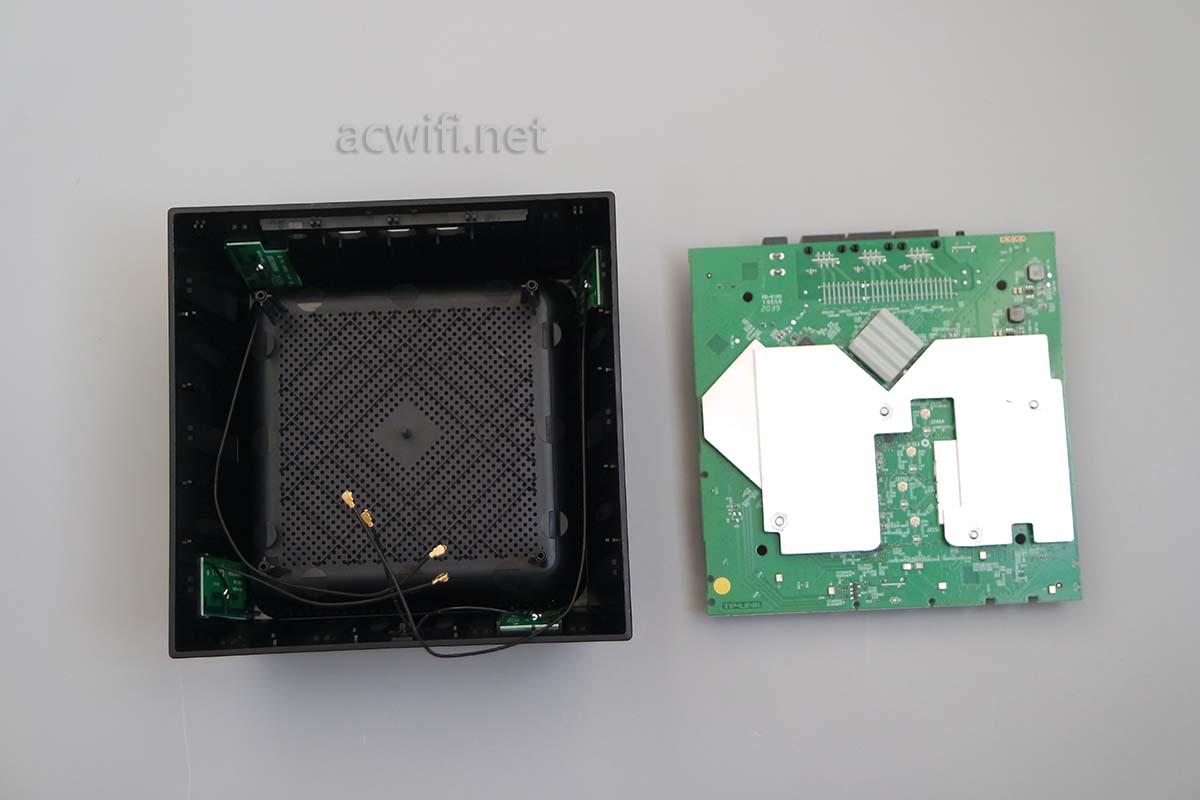

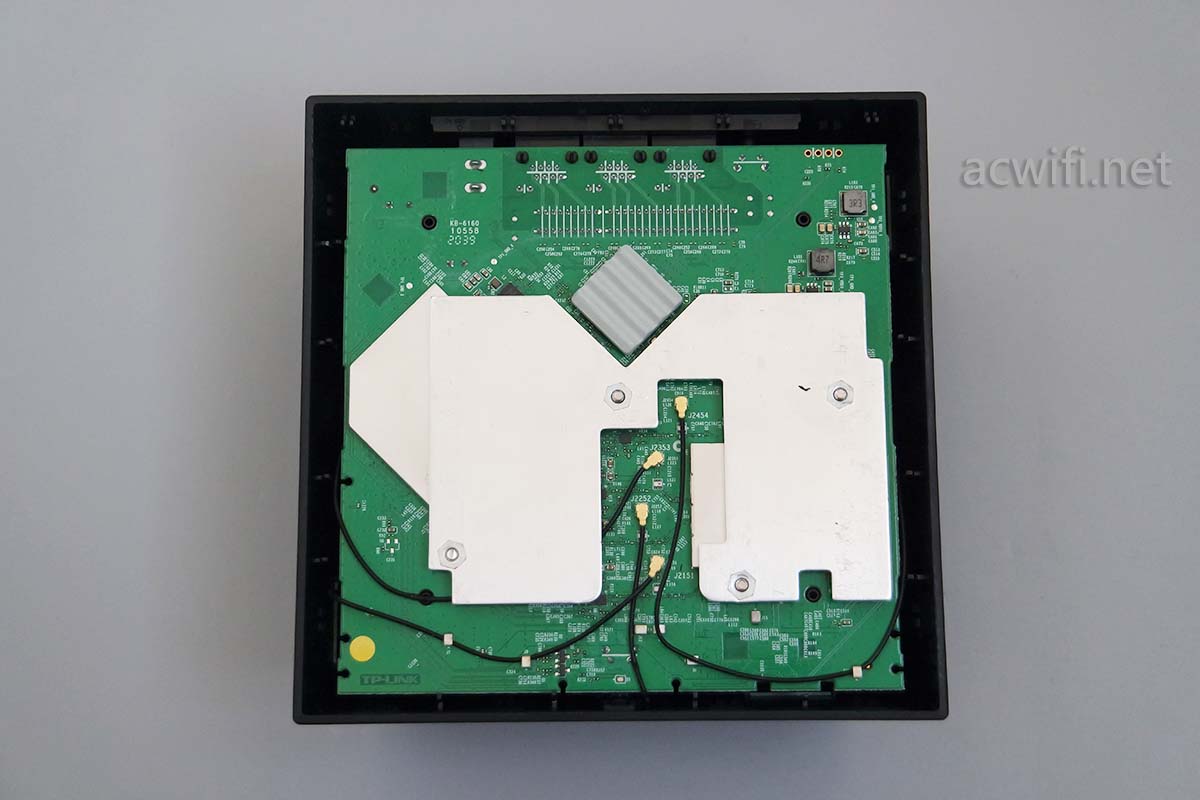

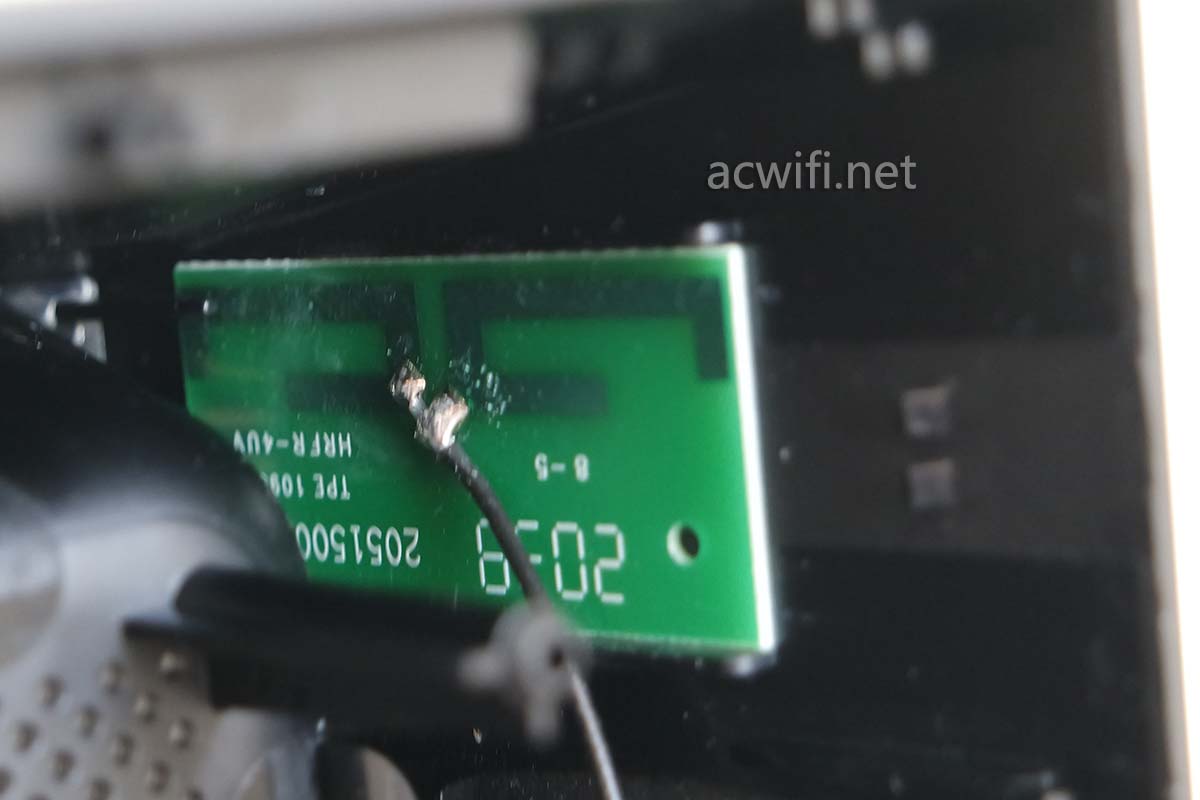

摘下四根天线后拿出主板,这时可以看见四根PCB天线,均是双频天线。

XDR3250拆机无线路由器

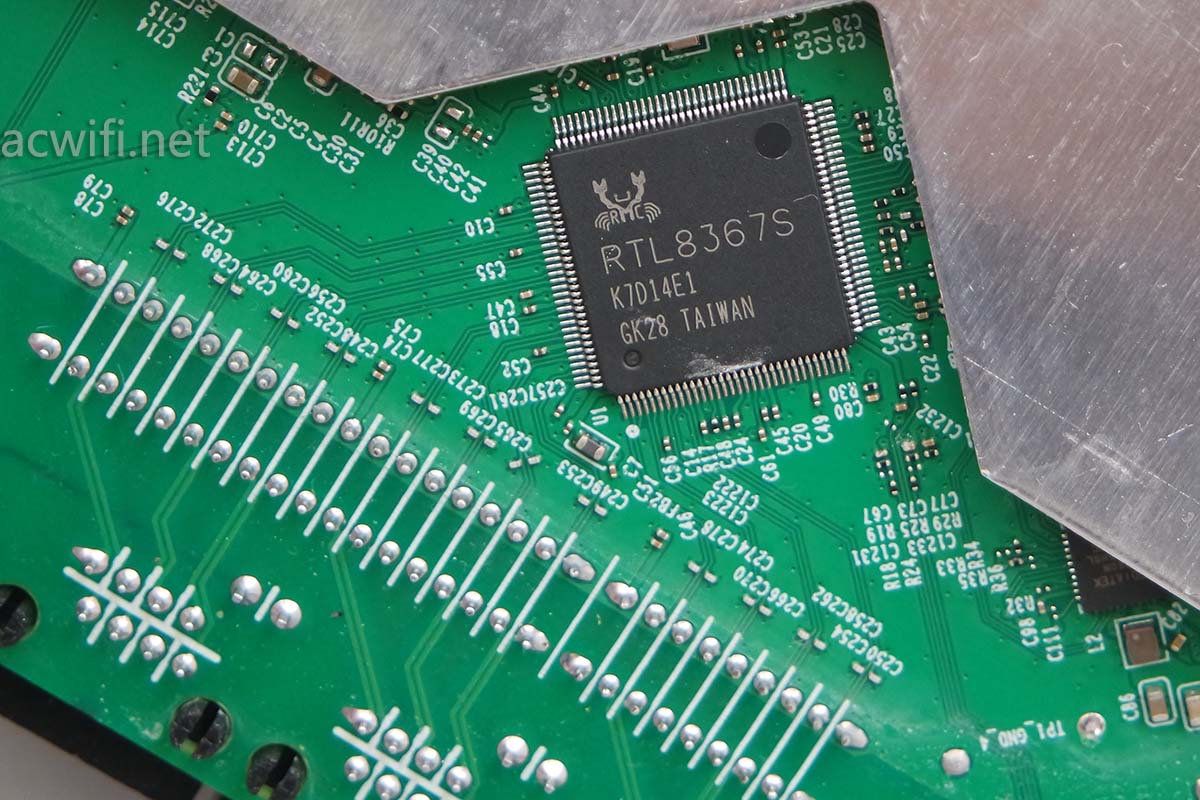

网口附近有一颗陶瓷散热片,取下来,果然是RTL8367S。

XDR3250拆机无线路由器

PCB天线特写:

XDR3250拆机无线路由器

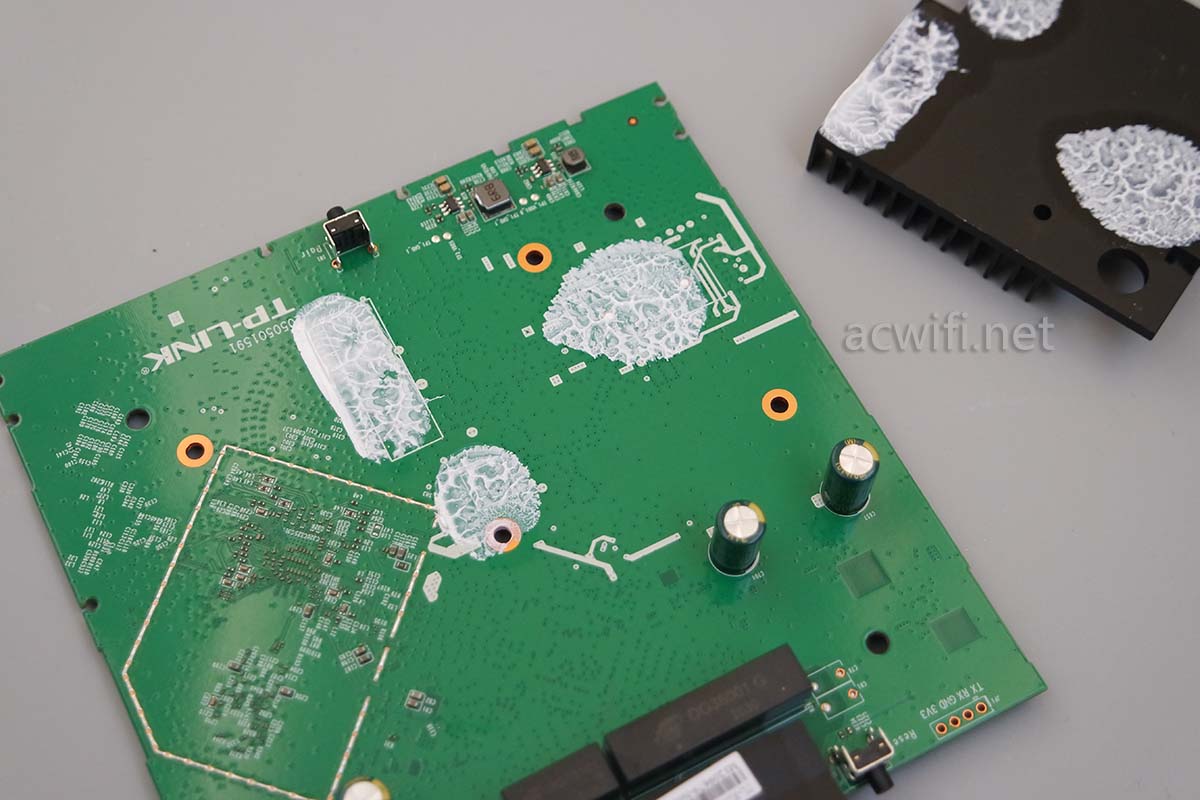

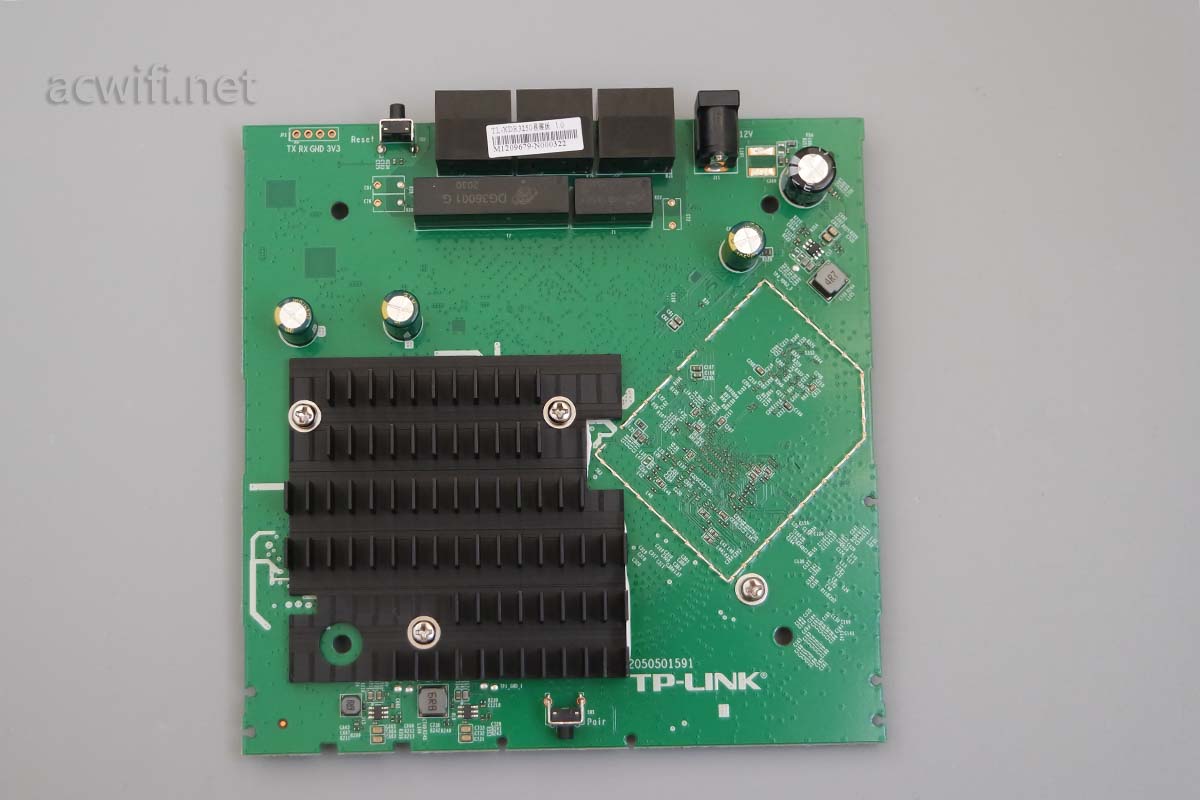

主板另一面有一散热器,但这一面没有芯片。 这黑色的散热器是帮助主板另一面的芯片散热,它底下没东西。

XDR3250拆机无线路由器

拿下散热:

XDR3250拆机无线路由器

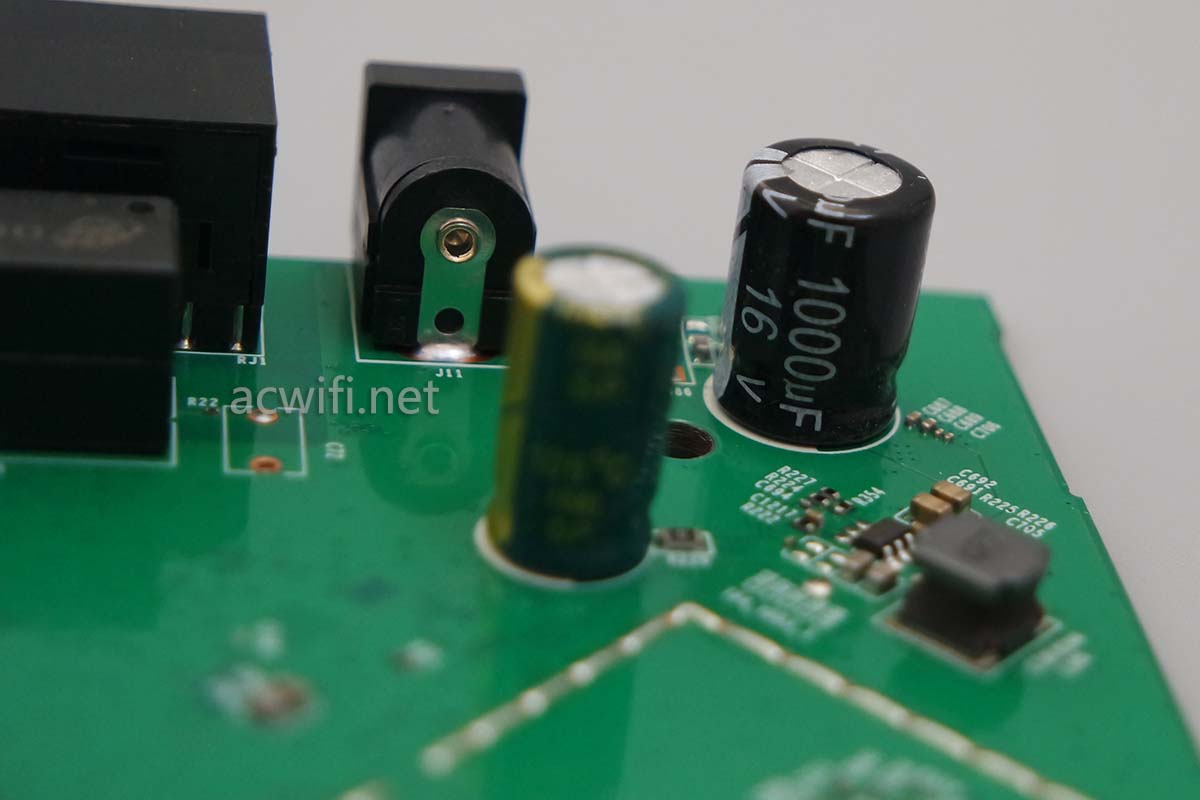

DC输入口:

XDR3250拆机无线路由器

主板另一面的散热片也拿下来:

XDR3250拆机无线路由器

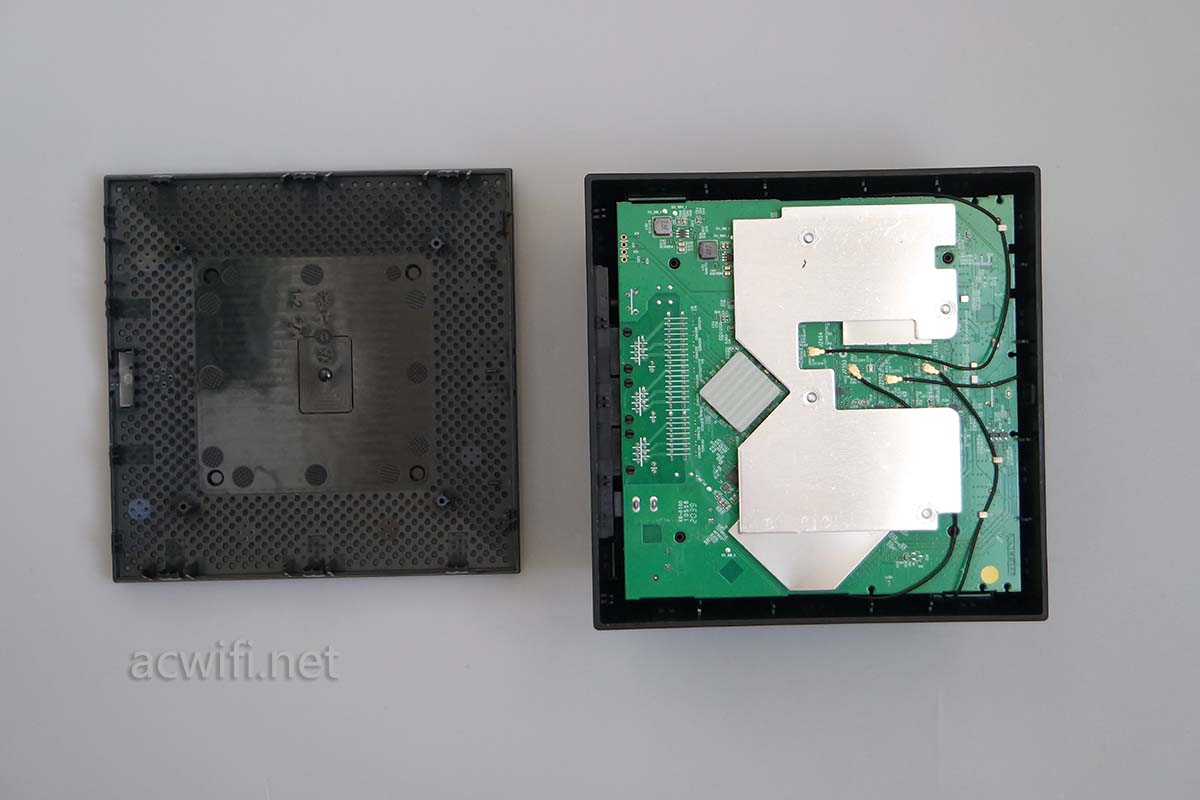

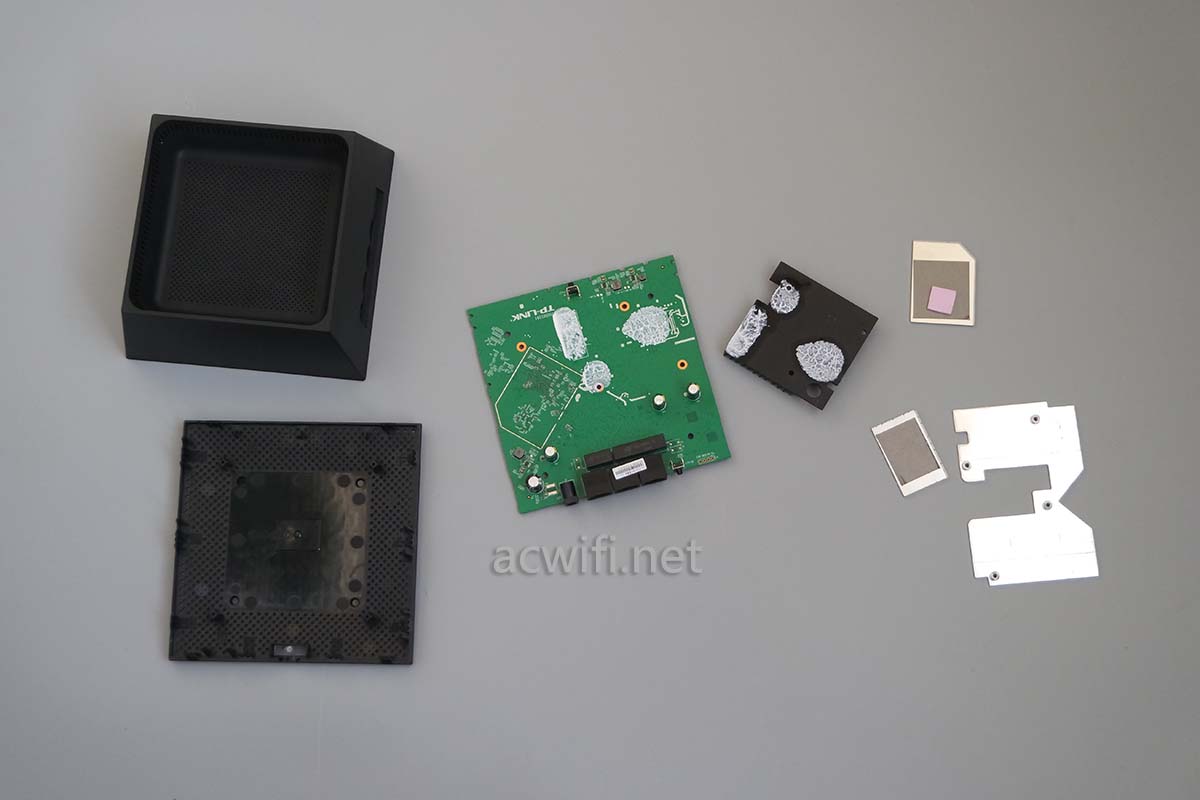

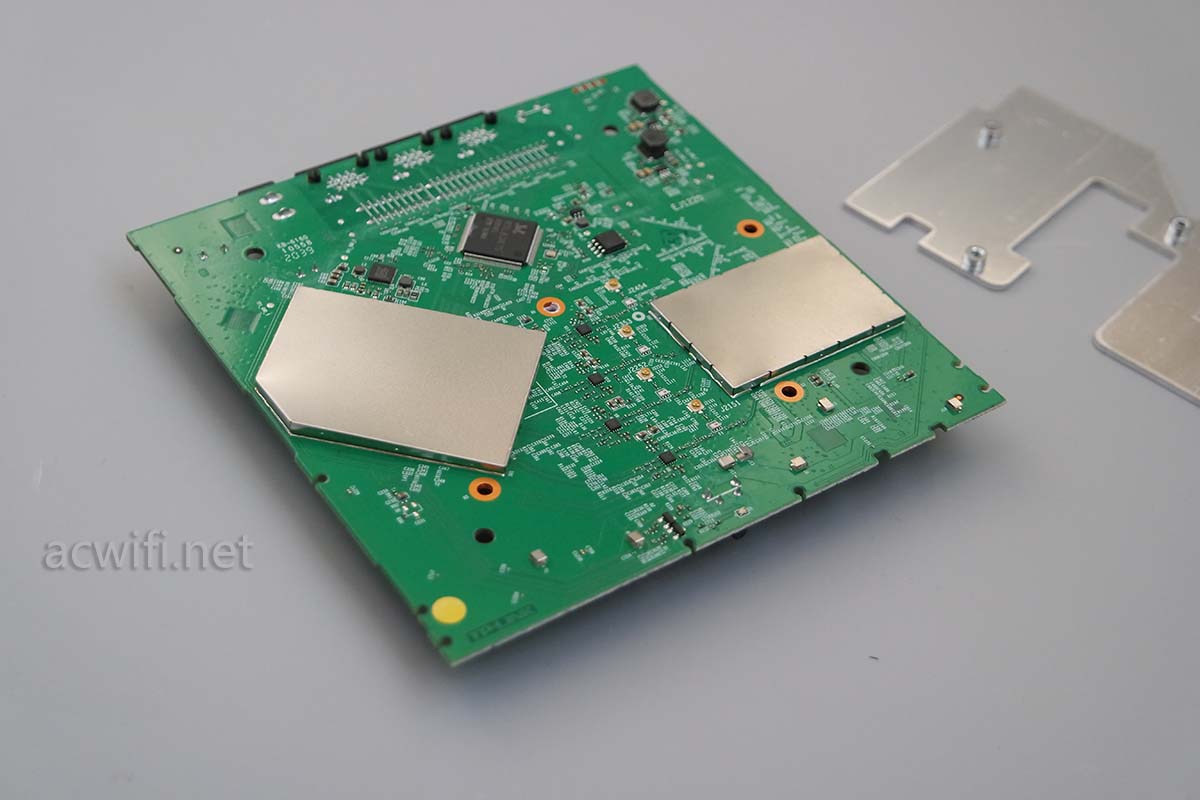

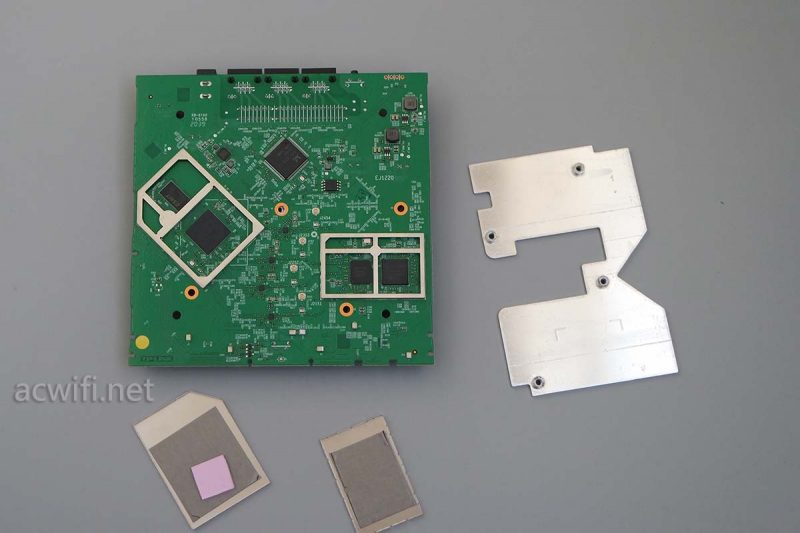

继续拆,拆下两个金属屏蔽罩:

XDR3250拆机无线路由器

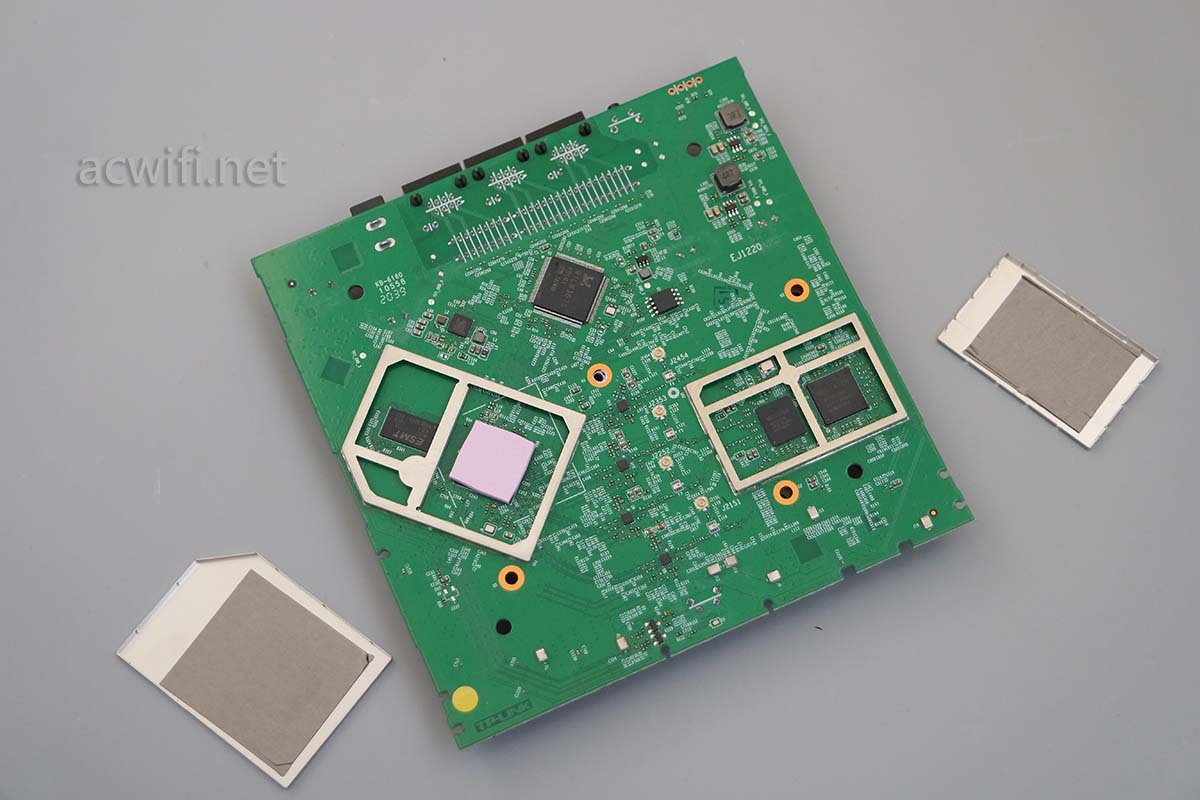

有一片导热硅胶垫,估计就是CPU,其它芯片没有。

XDR3250拆机无线路由器

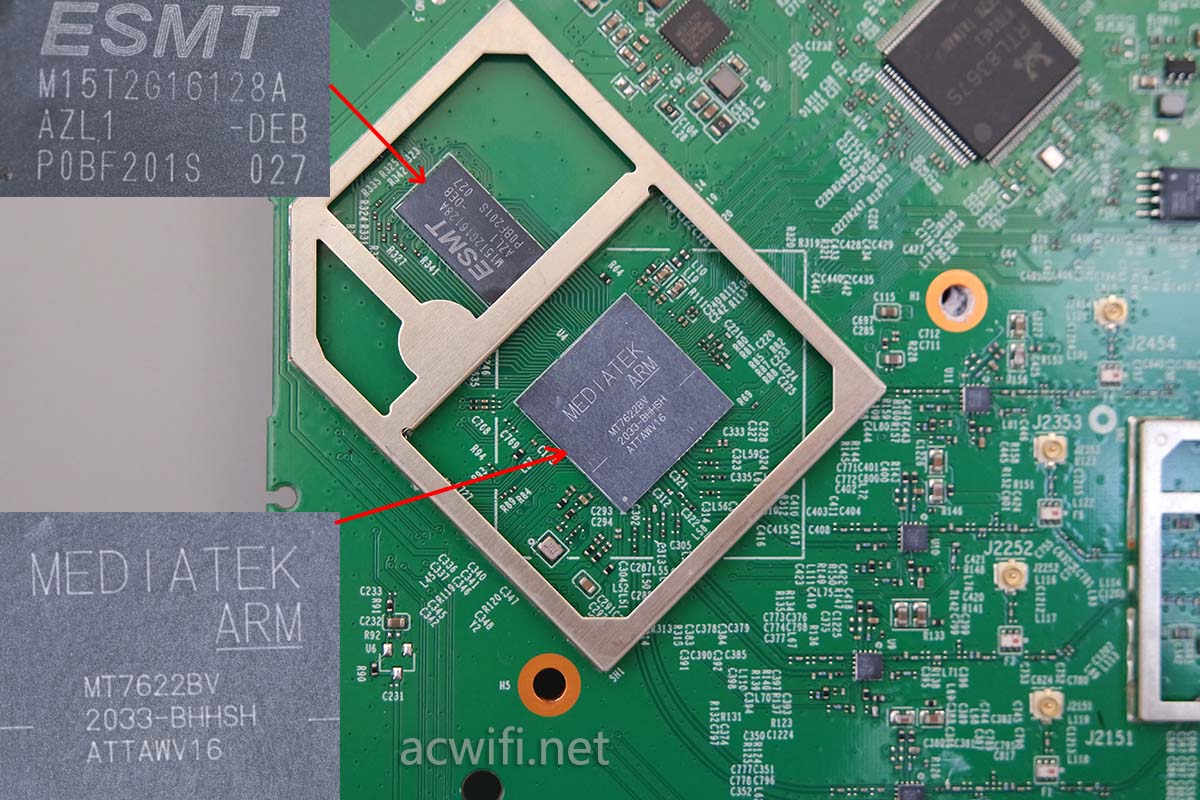

先看CPU呀,型号是MT7622B,ARM® Cortex-A53架构,双核1.35GHz,比MT7621A强。但是,只集成了百兆交换机芯片,所以这个方案就必定要外接千兆交换机芯片才有千兆网口可用。 听说初期的MT7622产品方案,发哥要把自家的交换机芯片与MT7622绑定销售,而这时强势的普哥say no,说我要用性能更强价格又更低的RTL8367S,最后发哥只好答应解绑销售。

捆绑消费不讲武德呀!

CPU旁边是一颗内存芯片,型号是M15T2G16128A,容量256MB。

MT7622B

MT7622B集成了2.4G无线芯片,支持4x4mimo,256-QAM,最高速率800Mbps,WI-FI5模式。可以看作是集成了MT7615N。

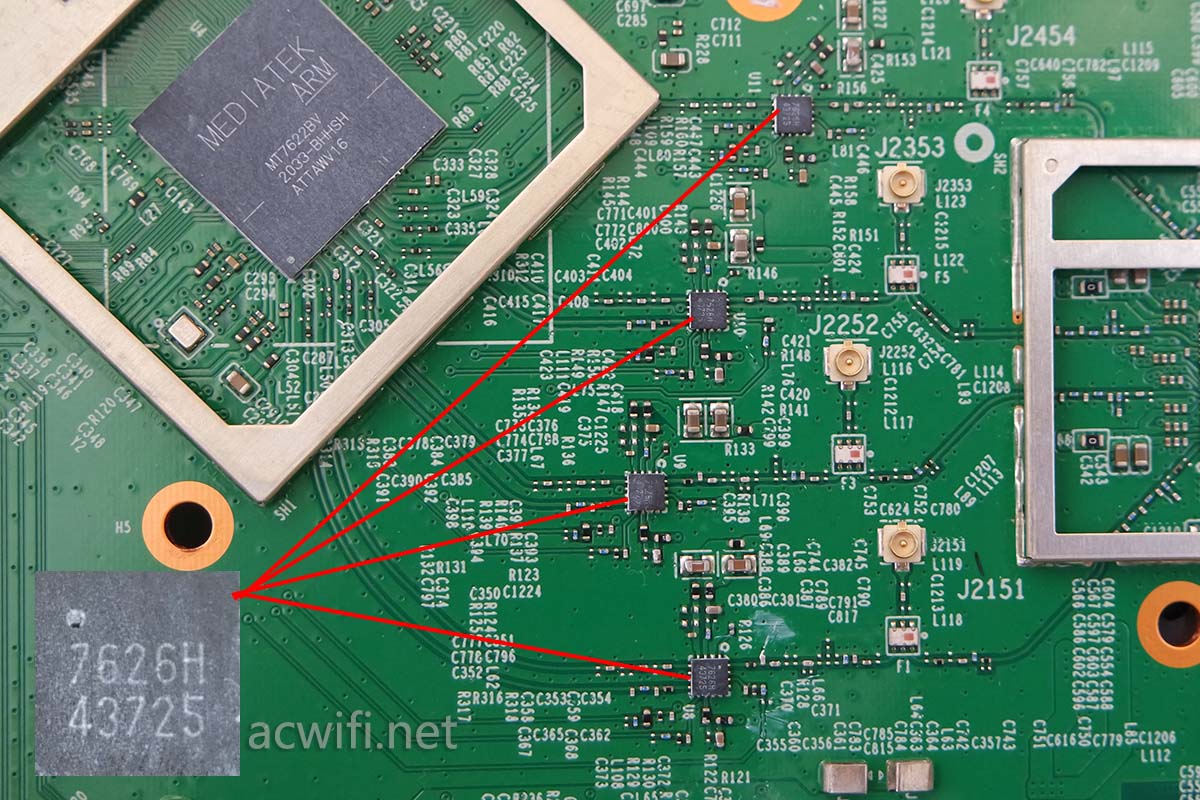

2.4G无线外置了四颗FEM芯片,型号是RTC7626,集成了PA和LNA。

XDR3250拆机无线路由器

RTC7626H的参数如下:

Frequency range: 2.4 – 2.5 GHz 3 V to 5 V single supply voltage
Integrated high performance PA, LNA with bypass function, and SP3T switch
Input & output fully 50 ohm matching
Integrated positive slope power detector +21 dBm linear output power at 3% EVM, 802.11g 64 QAM, 54 Mbps, 5 V Small 16L QFN 2.5×2.5×0.75 mm 3 package
RoHS / Halogen Free Compliant Moisture Sensitivity Level : MSL 3

放大功率一般般。

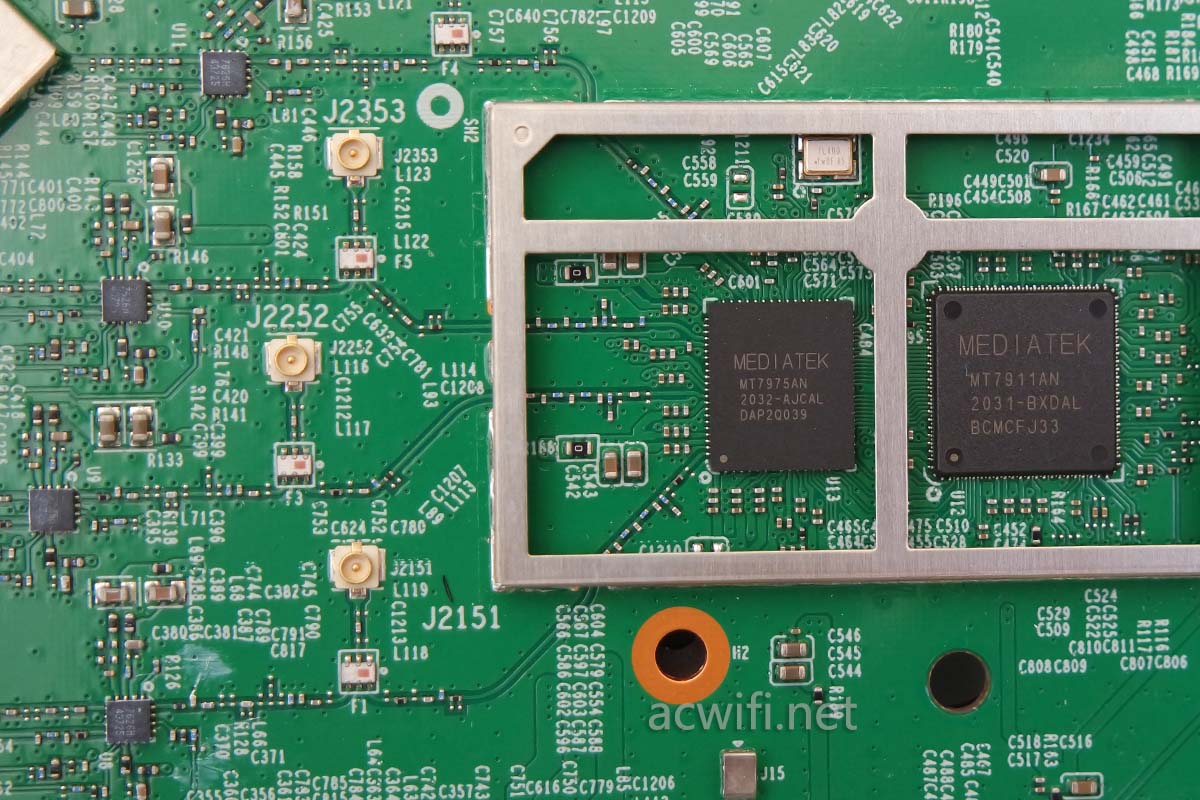

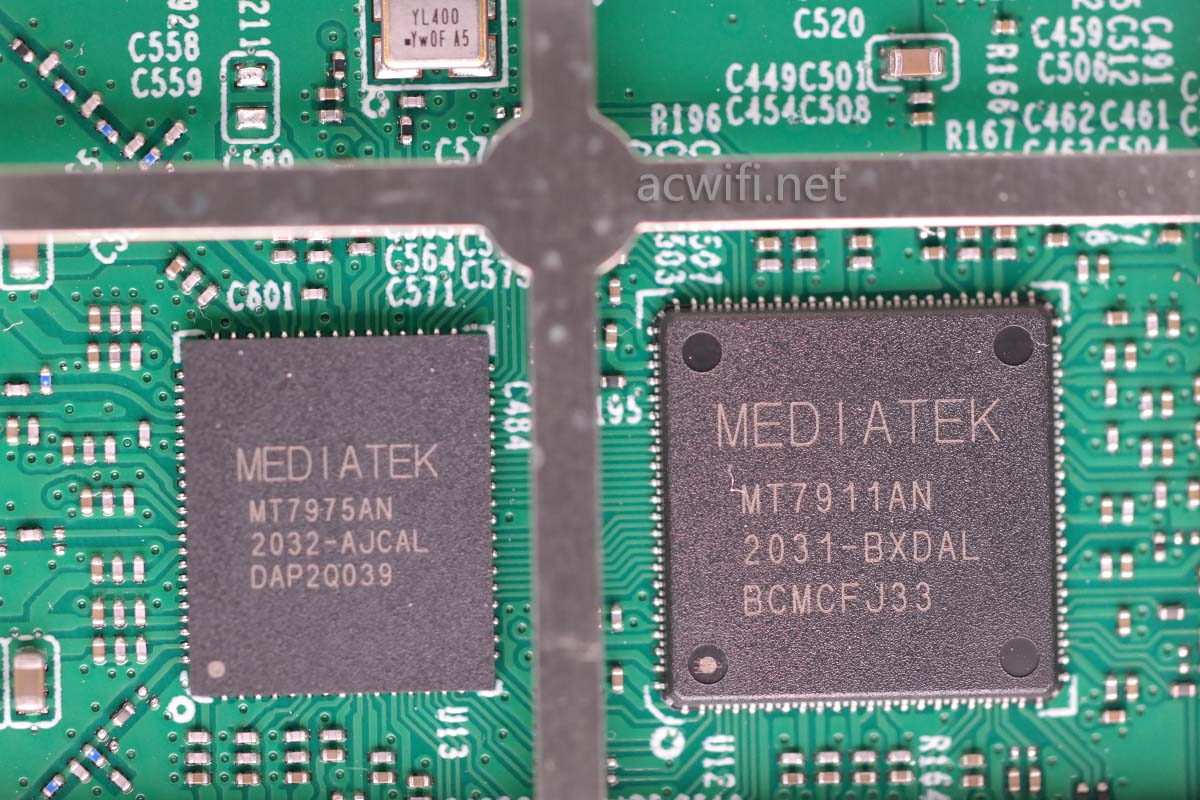

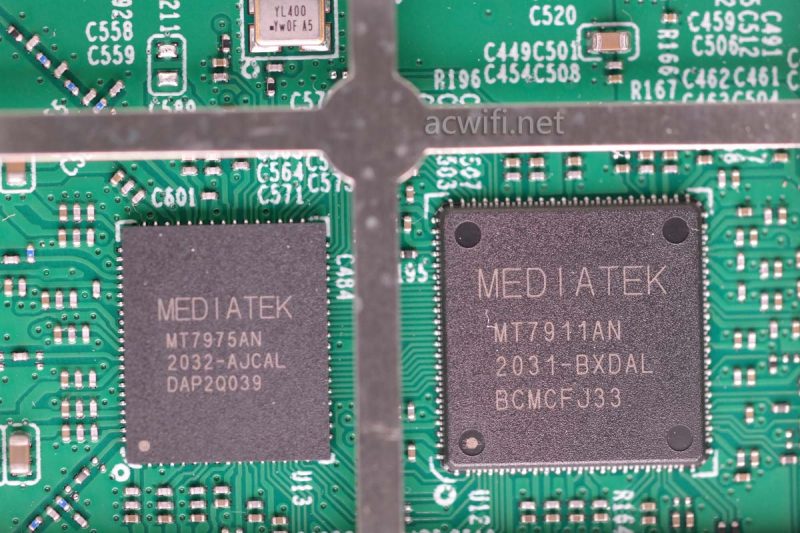

5G芯片,由两部分组成,一颗是MT7975AN,另一颗是MT7911AN,组成了MT7915A方案。支持4x4mimo的5G,在80MHz频宽下最高速率2402Mbps。
XDR3250拆机无线路由器

5G没有外置功放芯片,信号强度还不错,用小米4C在楼下D点测速有180Mbps。表现跟XDR3230、水星X32G一样。

XDR3250拆机无线路由器

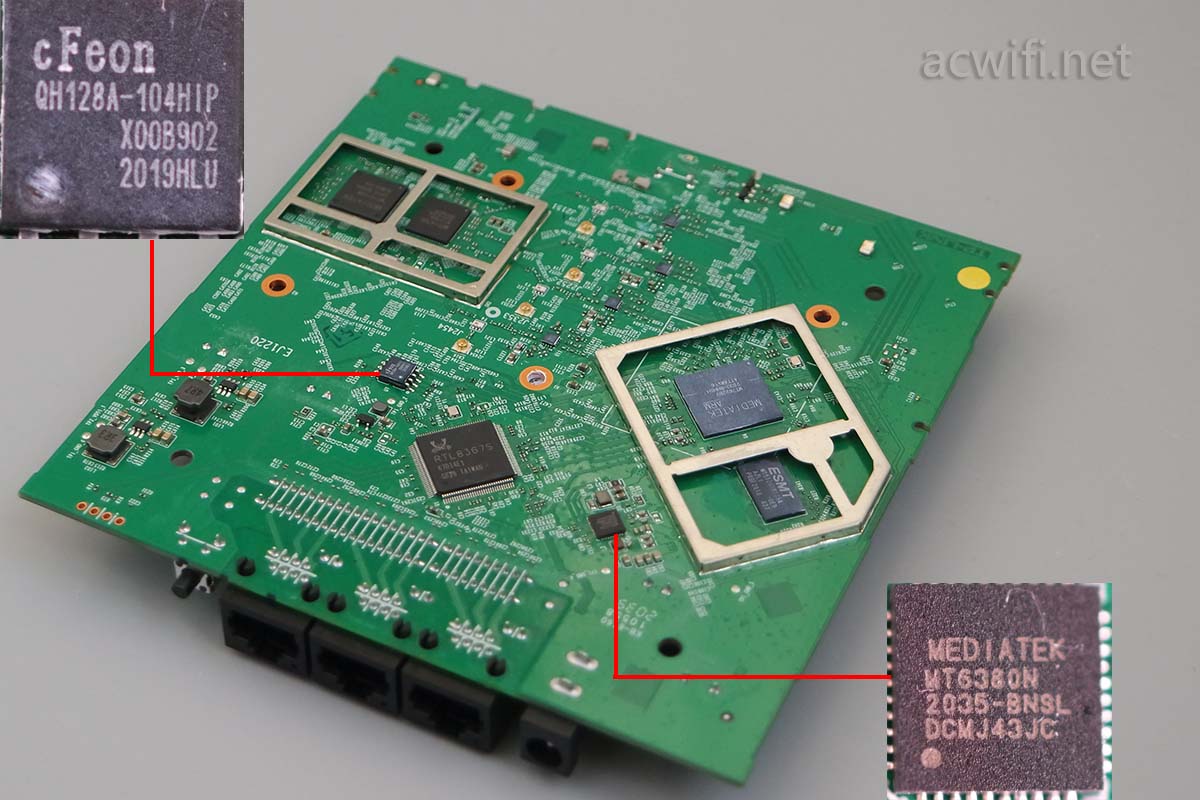

闪存型号是EN25QH128A-104HIP,容量16MB。

型号是MT6380的是电源管理芯片,WI-FI6对电源管理的要求越来高。

XDR3250拆机无线路由器

至此,XDR3250拆机完成了。

这套MT7622+MT7915方案的潜力在于以后好有可能刷第三方固件。

XDR3250拆机无线路由器

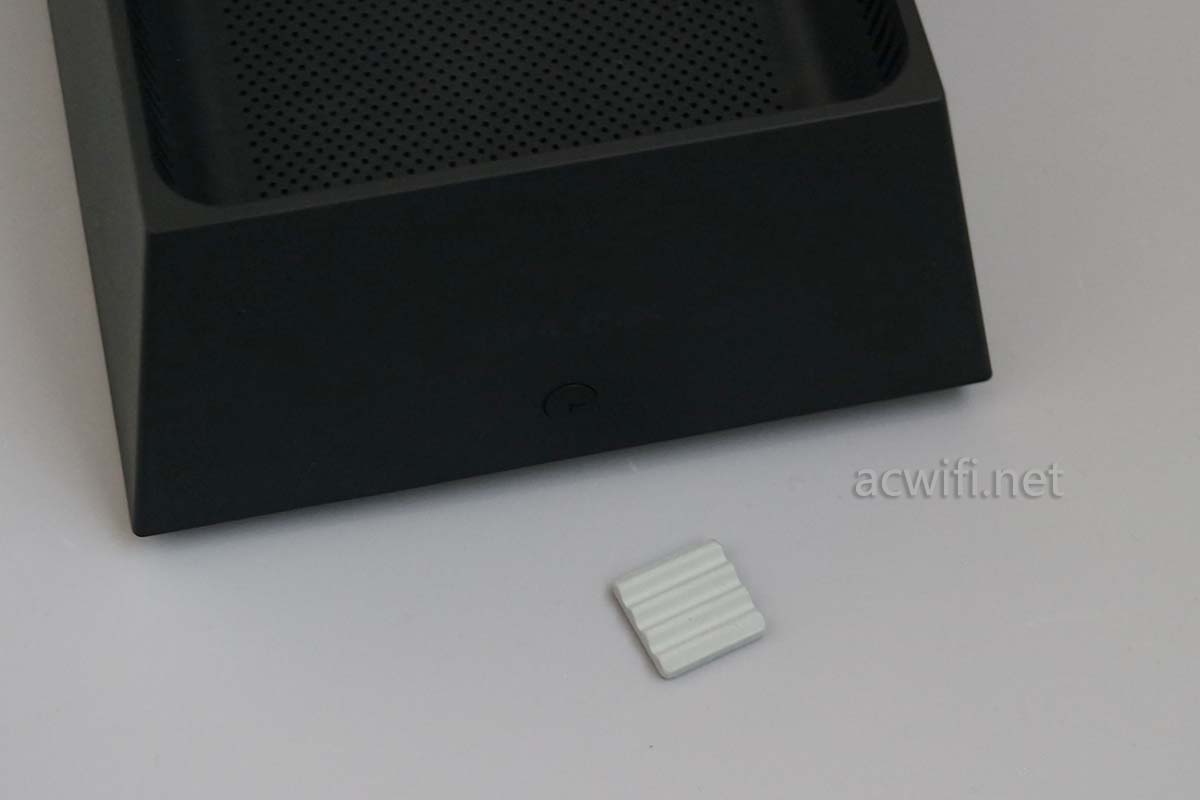

最后还原整机,但。。。发现怎么多了一片陶瓷散热片??? 没办法了,再拆开粘回去吧。

XDR3250拆机无线路由器

XDR3230、XDR3250、水星X32G的硬件都是:

MT7622B+“MT7915A”+256MB内存+16MB SPI闪存。三者信号强度基本一致;都不支持160MHz,对160频宽有需求的话,这些就不用考虑了,可以考虑XDR5430、红米AX6。

XDR3230拆机,与我猜的有点不同

水星X32G拆机,跟XDR3230有什么区别?

三款之中,我比较喜欢XDR3250的外观。
