诺基亚贝尔A-040W-Q拆机 还有A-040W-P,两台都搞废了

咸鱼翻生后收了第一台垃圾机诺基亚贝尔A-040W-P,有人告诉我有这样的一台机器,我马上在咸鱼上搜索了,看了40元包邮,下单了,发货后才知道型号是A-040W-P,因一时冲动+贪小便宜就买错了型号。便宜的东西就不无谓去退货了,而且是自己的错,马上再补一台A-040W-Q,55元包邮。买垃圾是一种乐趣(其实就是我穷)

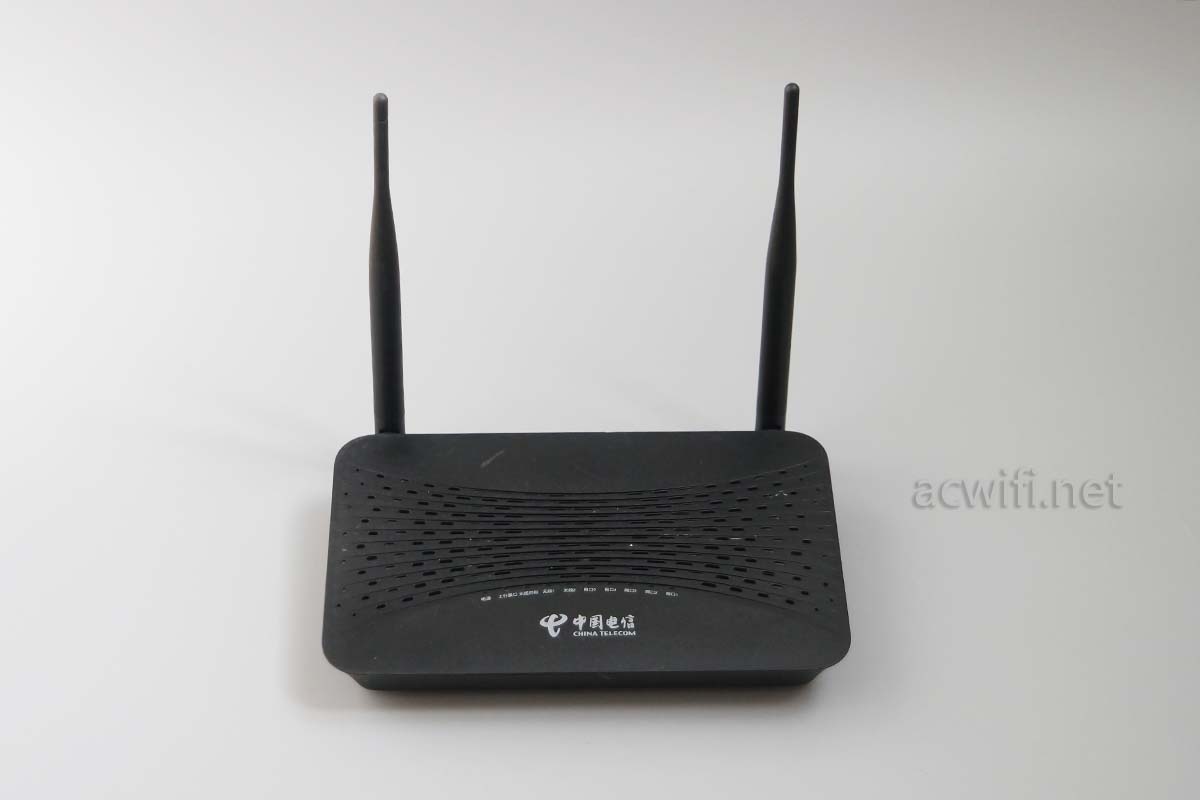

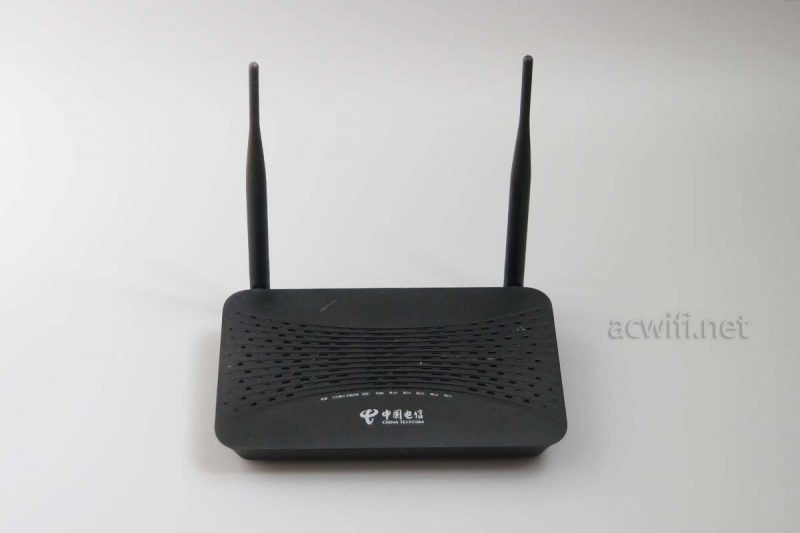

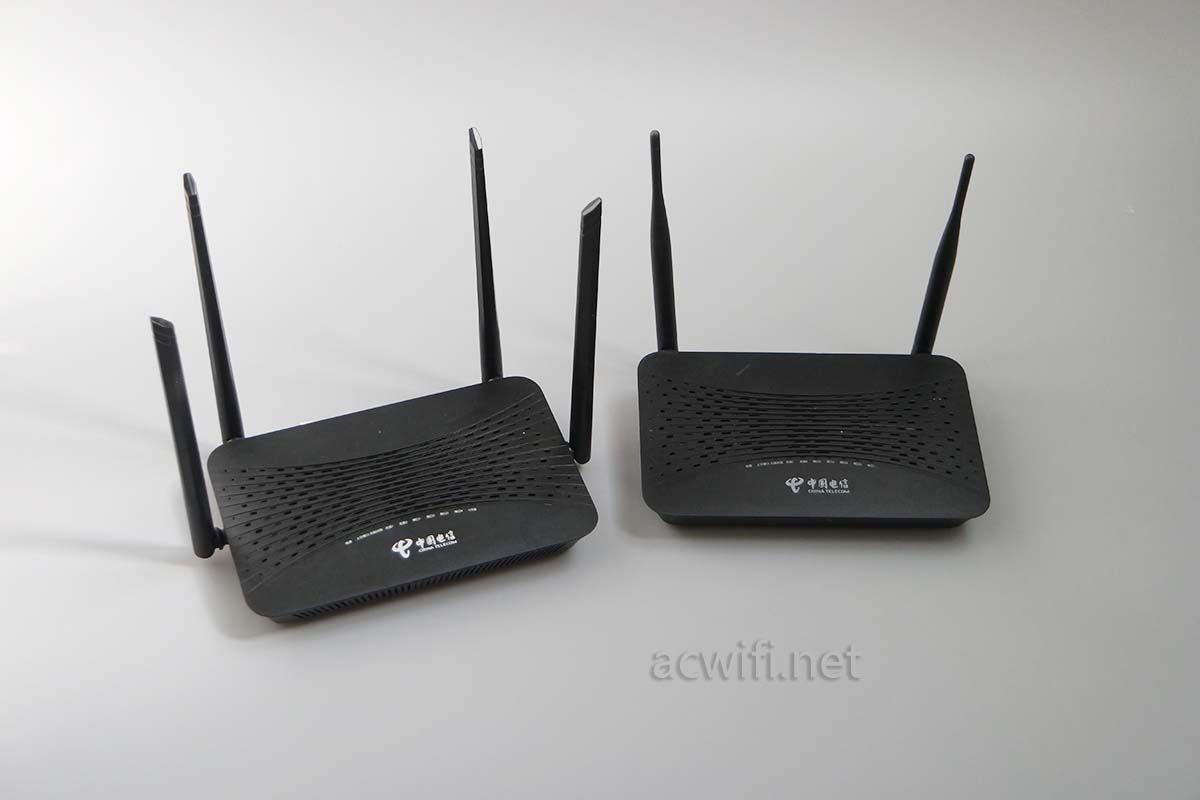

两台黑乎乎无线路由器:

诺基亚贝尔A-040W-Q拆机

外壳一样,天线数量不一样,天数量的不一样只是双频天线与单频天线的关系,AC1200可以做四根也可以做两根。厂商可以根据吓唬人的程度来设计外置天线数量,也可以弄成五根。

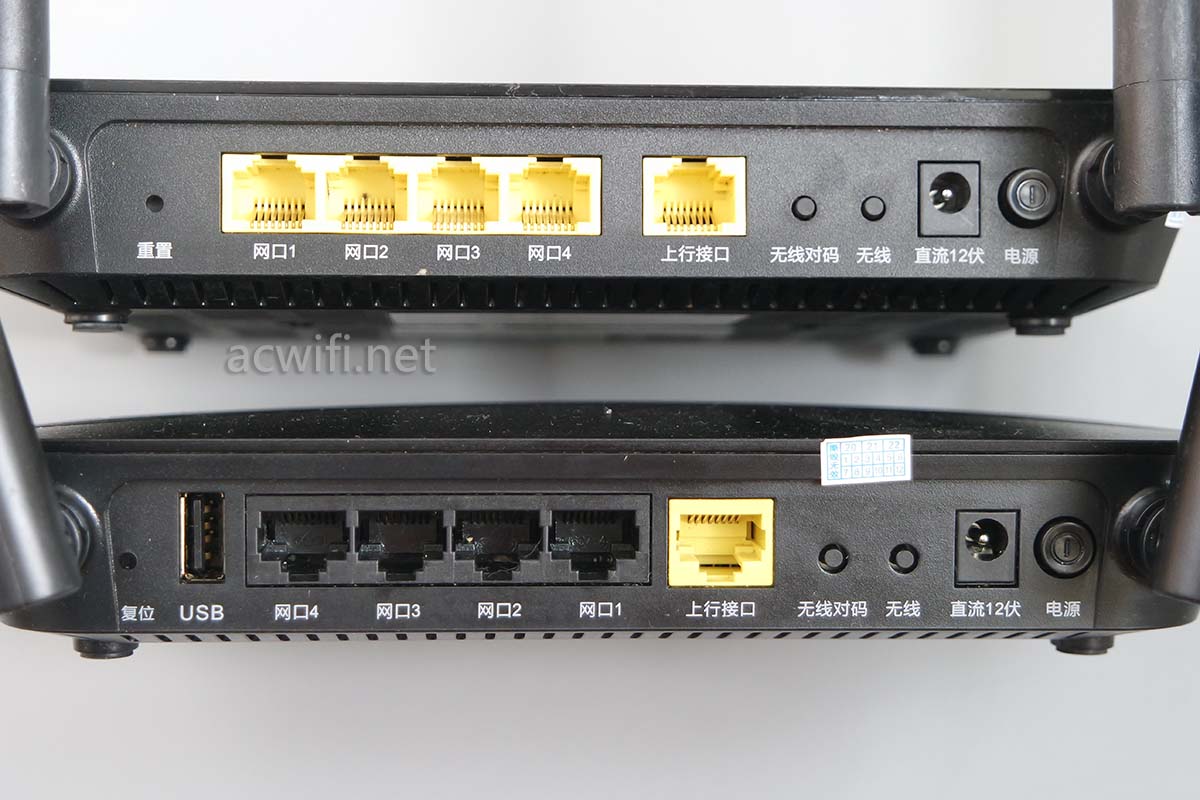

两台的背面接口:

诺基亚贝尔A-040W-Q拆机

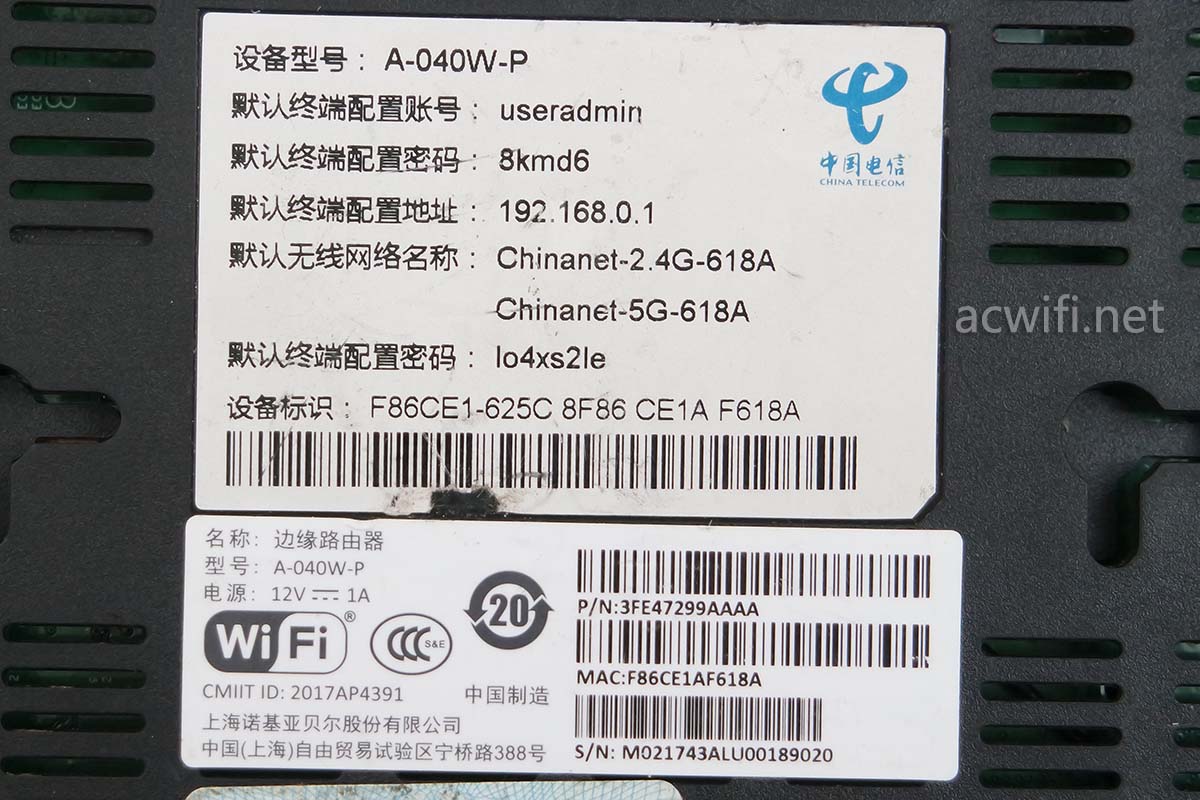

上图,带USB接口的是诺基亚贝尔A-040W-Q。均是1WAN+4LAN的经典网口数量。后面有个无线对码键,可能组网用的,我没有试用过,因为没机会试机。机身底部标签上的电源规格都是12V/1A。卖家后配的电源,所以不拍照电源了。

先拆诺基亚贝尔A-040W-P,两台都很旧很脏,这种脏跟上次WDR8500的那种脏是不一样的。这两台是脏得恶心!以后我还是谨慎收这些陈年的机器来拆,弄脏我的背景布。

诺基亚贝尔A-040W-P拆机

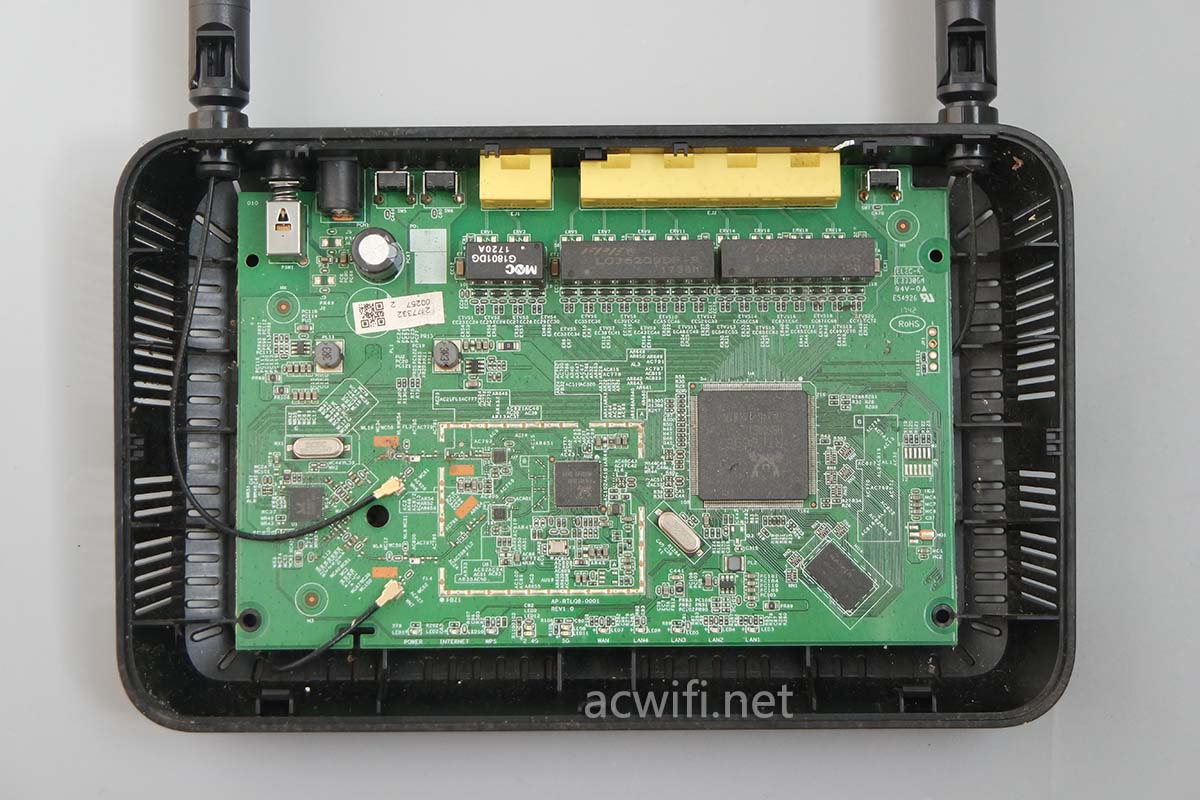

拆开A-040W-P外壳,没见有任何散热片。

A-040W-P拆机

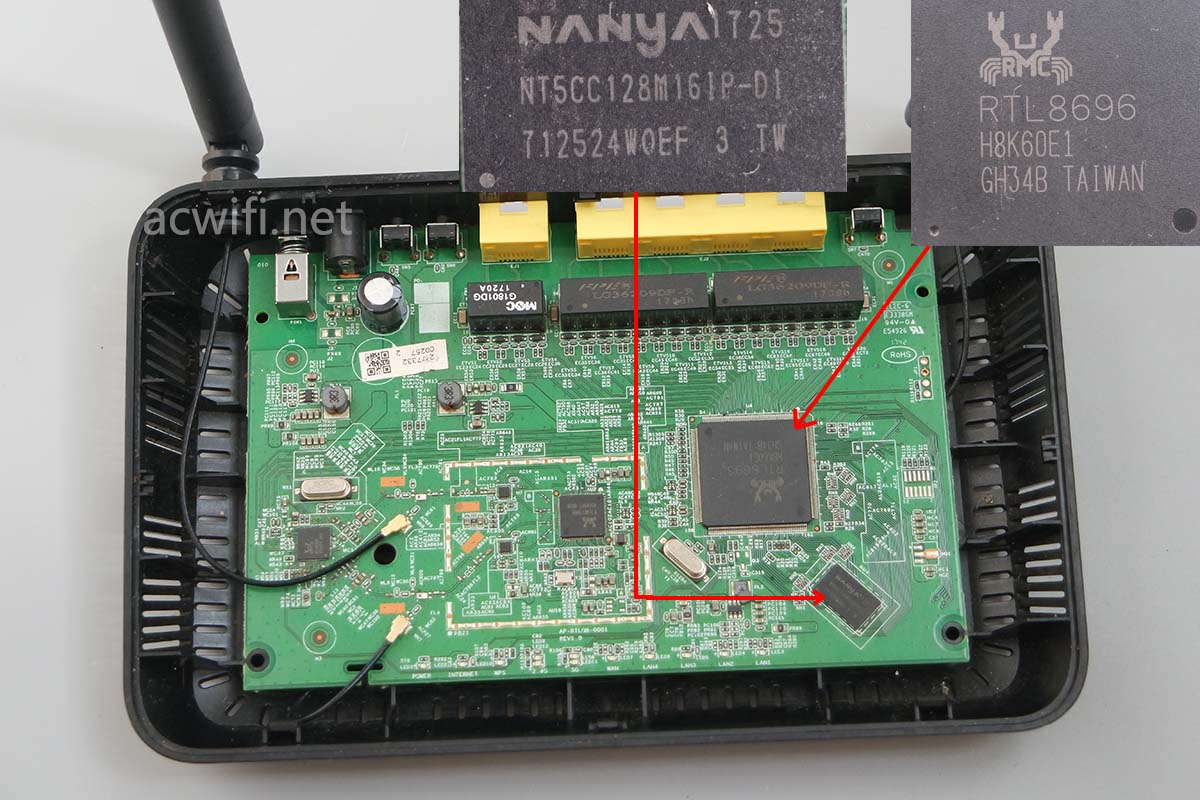

拿两片消毒湿巾探试一下表面的灰,看见一大的螃蟹芯片,型号是RTL8696,这颗芯片是CPU,但我找不到它的任何资料。

RTL8696右下方有一颗内存芯片,型号是NT5CC128M16IP-DI,容量256MB。螃蟹方案能用上256MB内存的不多。

诺基亚贝尔A-040W-P拆机

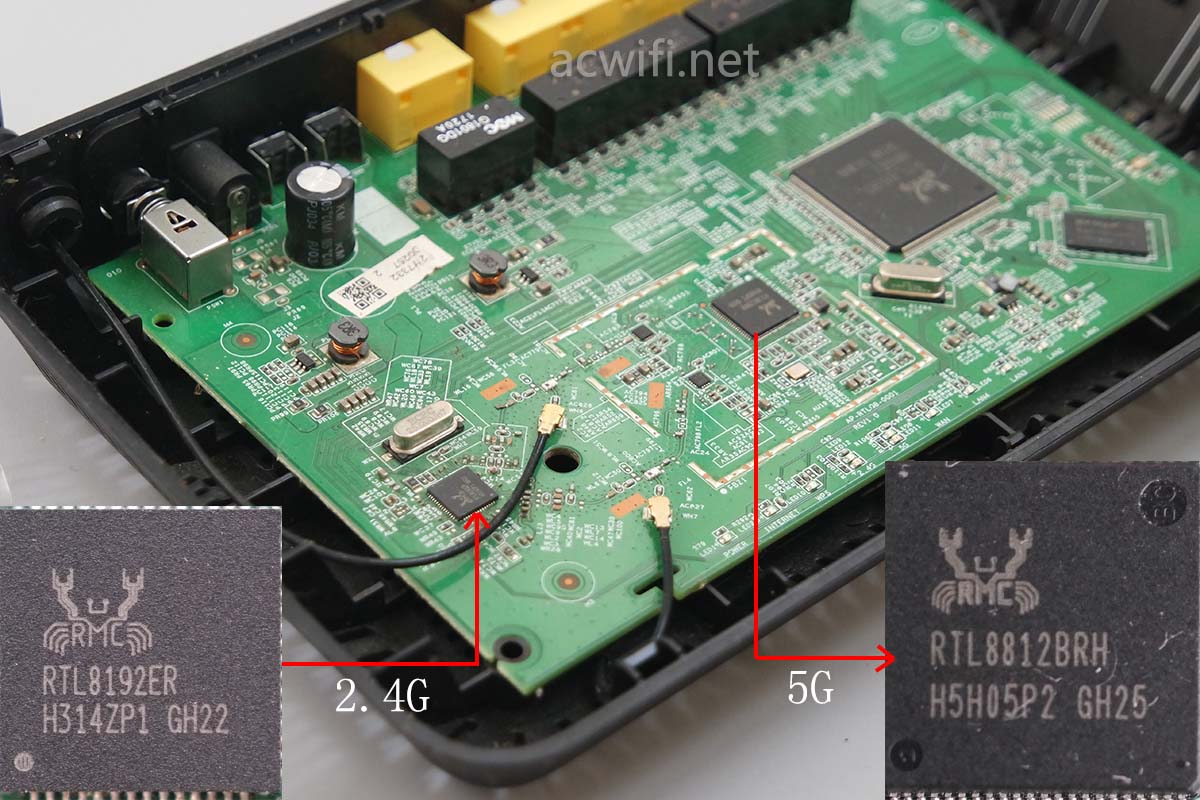

两颗无线芯片分别是RTL8192ER和RTL8812BRH。其中:

RTL8192ER是2.4G无线芯片,2x2mimo,最高速率300Mbps,没有外置FEM芯片。

RTL8812BRH是5G无线芯片,2x2mimo,最高速率867Mbps,外置了两颗FEM芯片

A-040W-P拆机

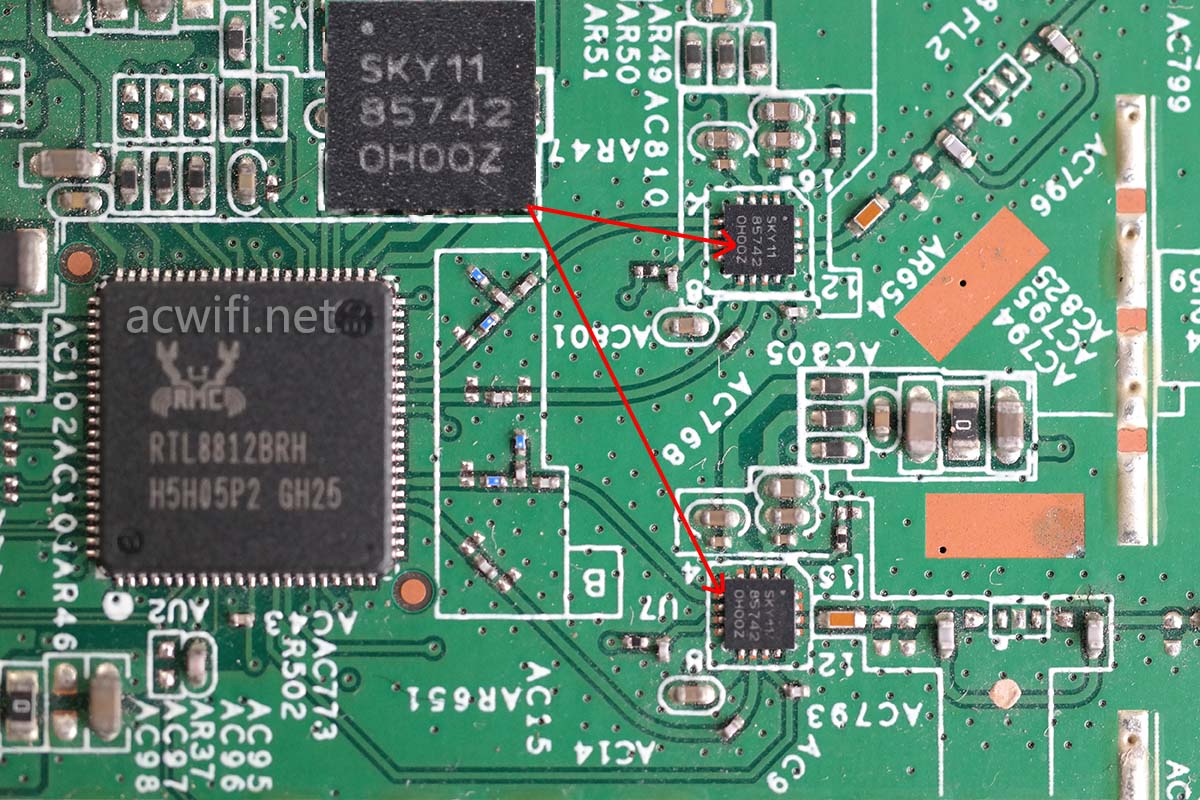

两颗FEM芯片型号是SKY85742-11。集成了PA、LNA。

诺基亚贝尔A-040W-P拆机

SKY85742-11的参数:

 Fully matched, with integrated 5 GHz PA, LNA with bypass mode, and SPDT switch
Integrated, positive slope logarithmic power detector. Detector output reverts to high impedance when not in use.
Transmit gain: 29 dB
Receive gain: 13 dB
Output power: +18.5 dBm, MCS7, HT20
Output power: +17.5 dBm, MCS9, VHT80
Small QFN (16-pin, 2.3  2.3  0.33 mm) package(MSL1, 260 C per JEDEC J-STD-020)

在256-QAM和80MHz频宽下,放大功率+17.5dBm,低功率。

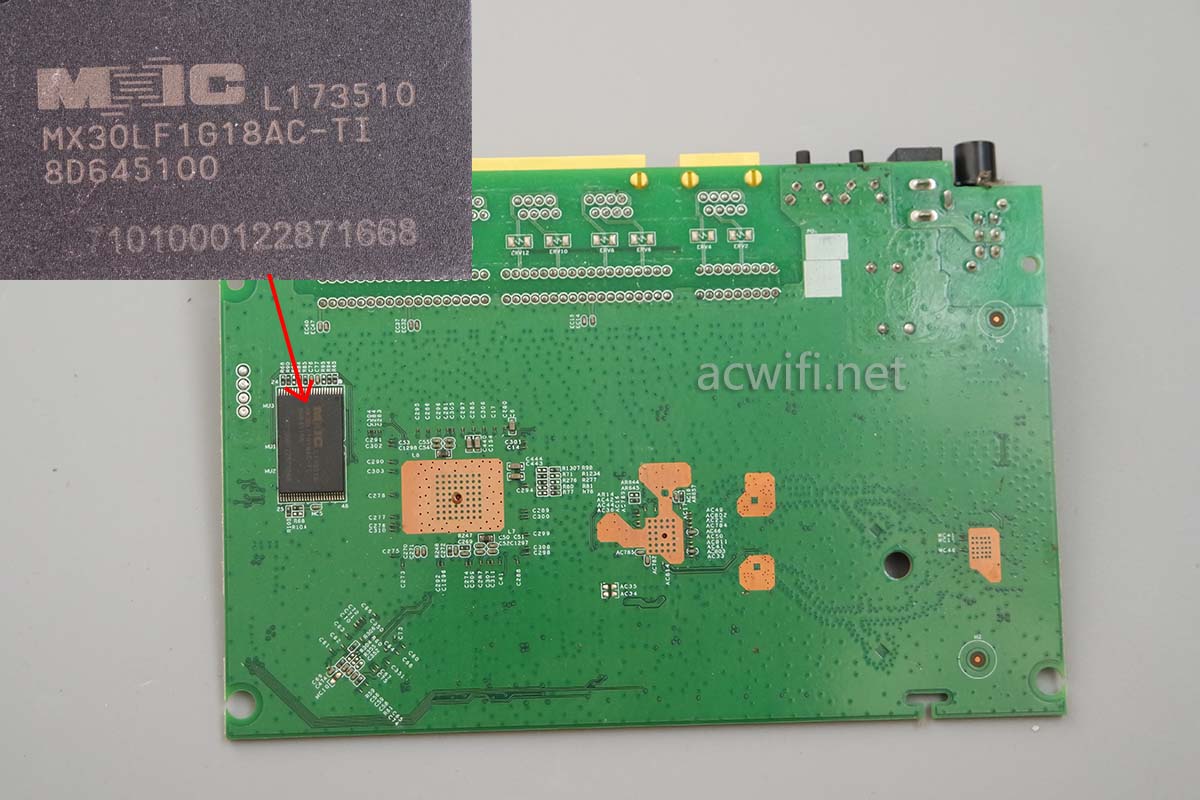

取出主板翻过主板背面,有一颗闪存芯片,型号是MX30LF1G18AC-TI,容量128MB,NAND FLASH。

诺基亚贝尔A-040W-P拆机

到此拆诺基亚贝尔A-040W-P拆完了。诺基亚贝尔A-040W-P

我想接TTL看一下CPU的真实型号,但是。。。开不了机,通电就是电源灯亮,网口没反应没无线,TTL也没屏显。OMG,不知是原来坏的还是我把它给消毒坏了!(我没试开机就直接开拆了)

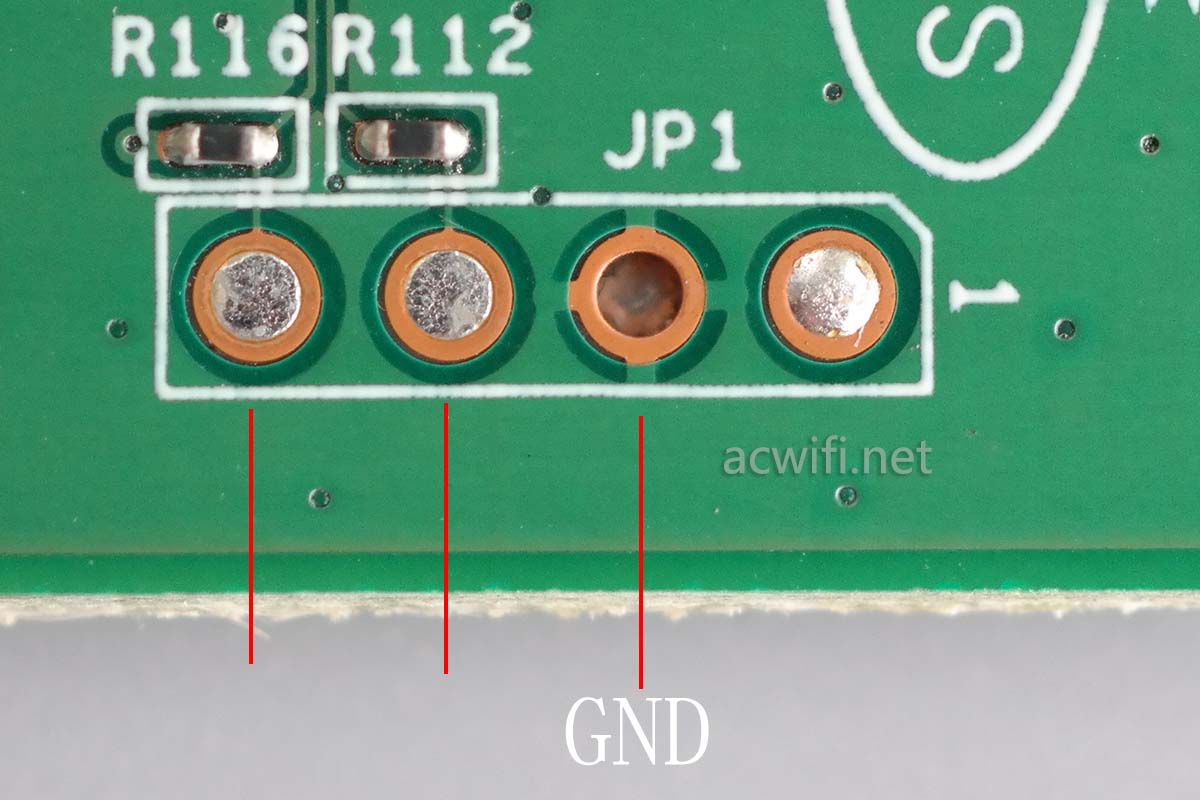

下图是A-040W-P的TTL脚定义,我接了左边三根,根据acwifi的ttl定理,针脚不会搞错的,如果搞错了最多坏机而已,不会爆炸。

A-040W-P TTL

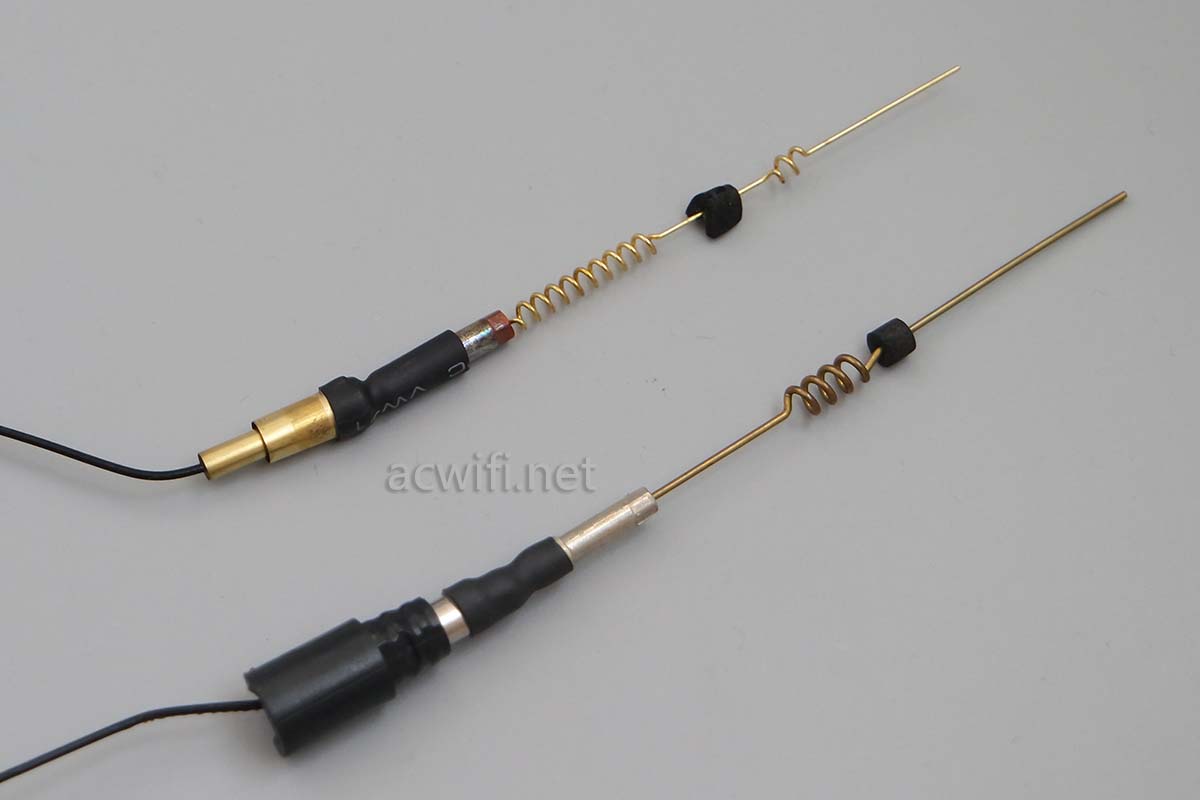

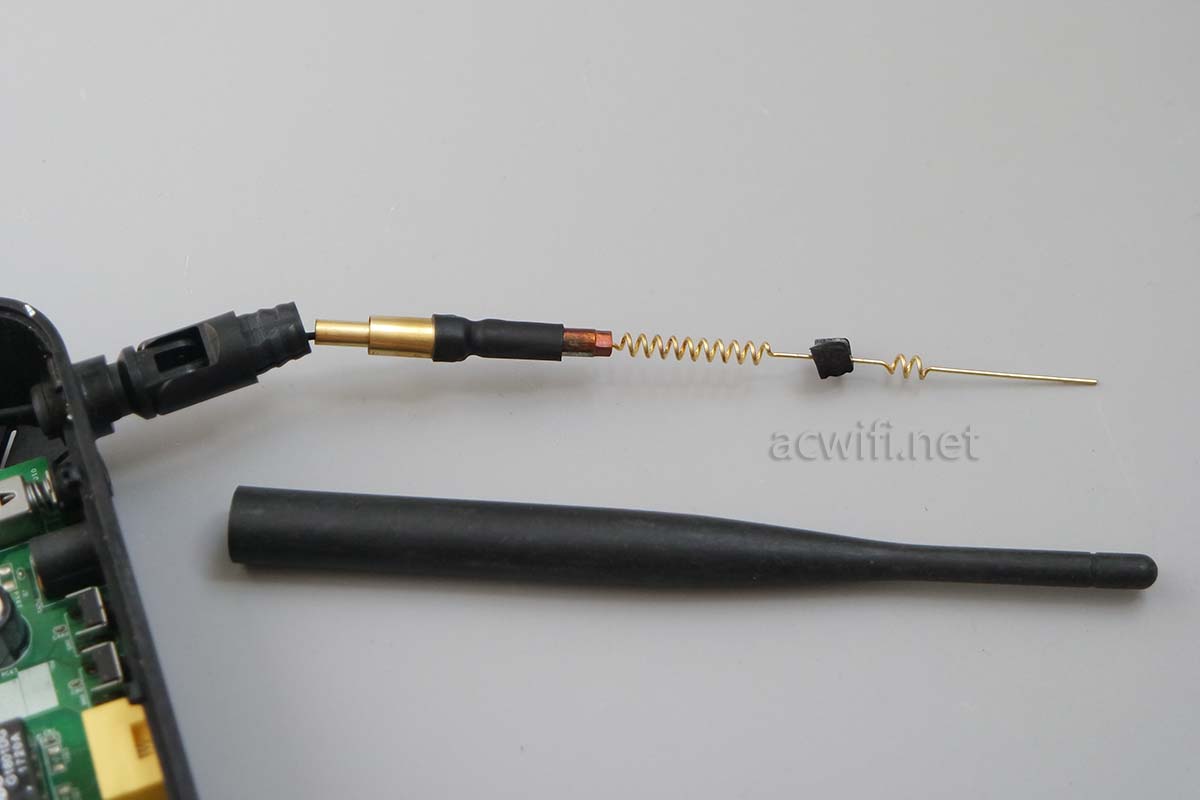

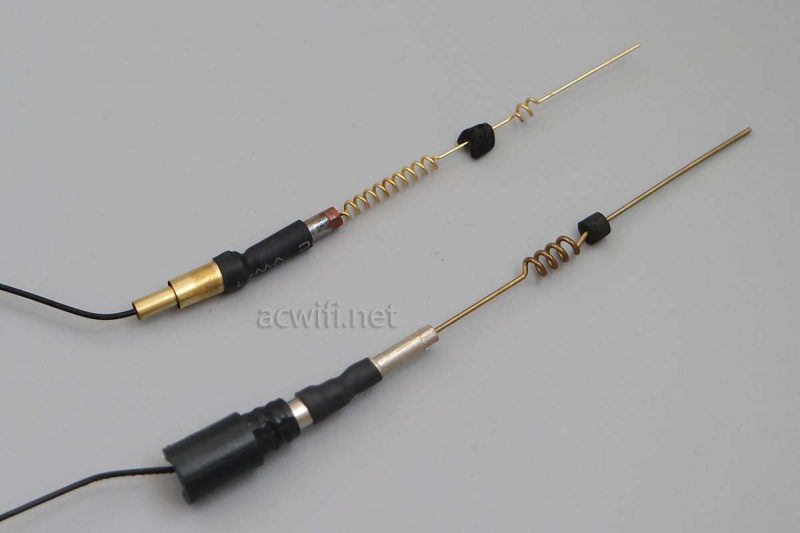

确定了开不了机,不如把天线拆了,看能不能抵消一下成本。不错,双频的铜管天线,有点份量。值3块钱了!

A-040W-P天线

再拆另一边,咦,怎么不一样的:

A-040W-P拆机

两根天线保留,以后可能有用得着的地方。外壳扔了,主板看它是否有灵性了,说不定哪天就能正常开机了呢。



现在拆机诺基亚贝尔A-040W-Q。

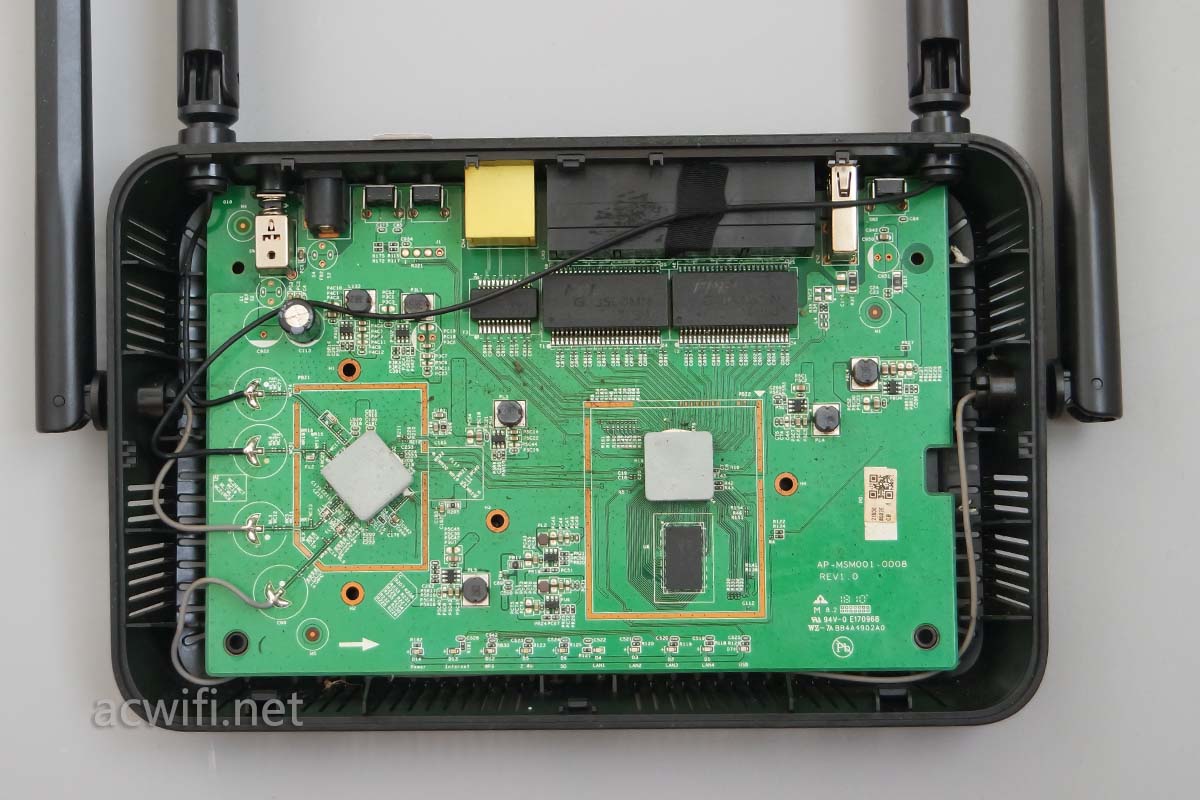

打开外壳,看见有两片陶瓷散热片。左边是无线电路,但没见有外置功放芯片。A-040W-Q拆机

四根天线焊在主板上,小心翻过主板背面,在翻过来的瞬间,从背景布下方传来清脆的掉落的声音,就像南方丝苗米粒掉在桌面上的声音,看见背景布上有好几颗蟑螂屎。从清脆的掉落声音可以判断出这屎已经有2年了。瞬间感觉从心底下有点暗涌向上冲,为了抑制这种暗涌,马上扔下路由器跑去洗手,然后从柜子里的一个生锈的铁罐里拿出一片25年的新会东甲陈皮(非卖品),闻了几下,暗涌消失,人也精神了。

戴上口罩,喷上酒精消毒探试一番后继续。

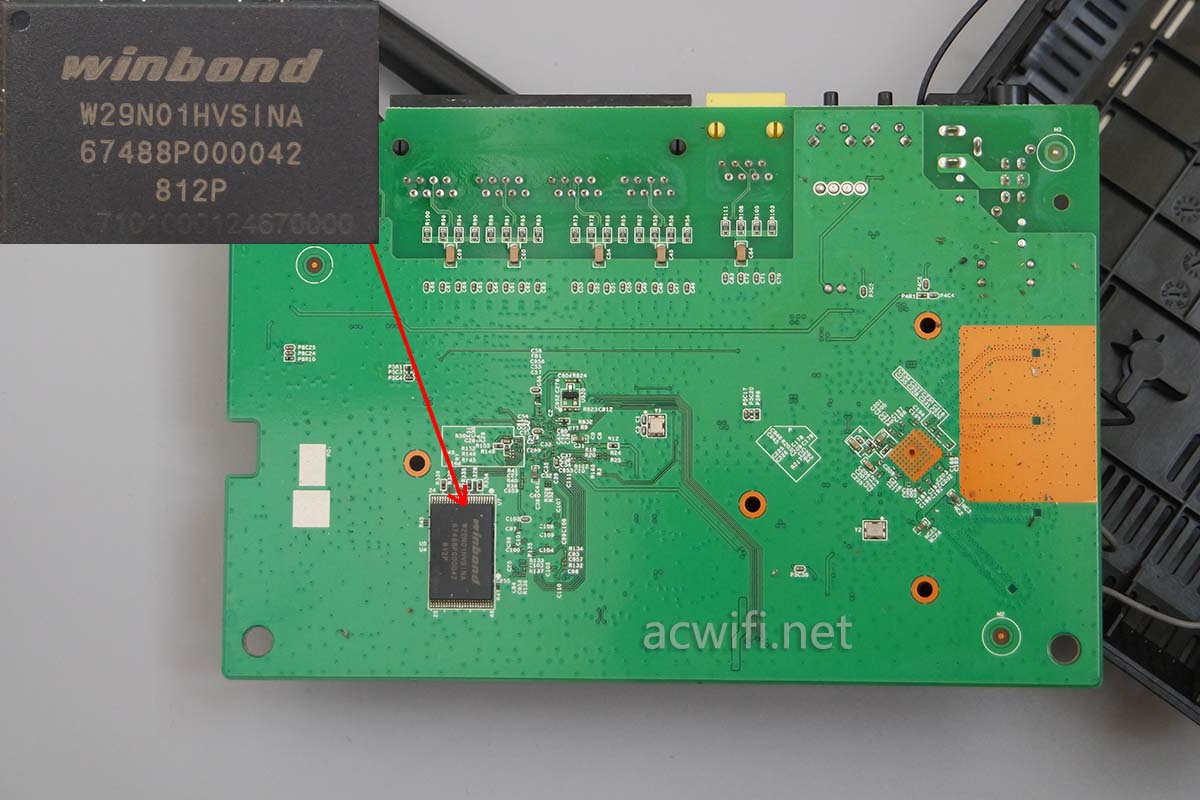

主板背面上有一颗闪存芯片,型号是W29N01HVSINA,容量是128MB,NAND FLASH。NAND不利于自由刷机呀。

A-040W-Q拆机

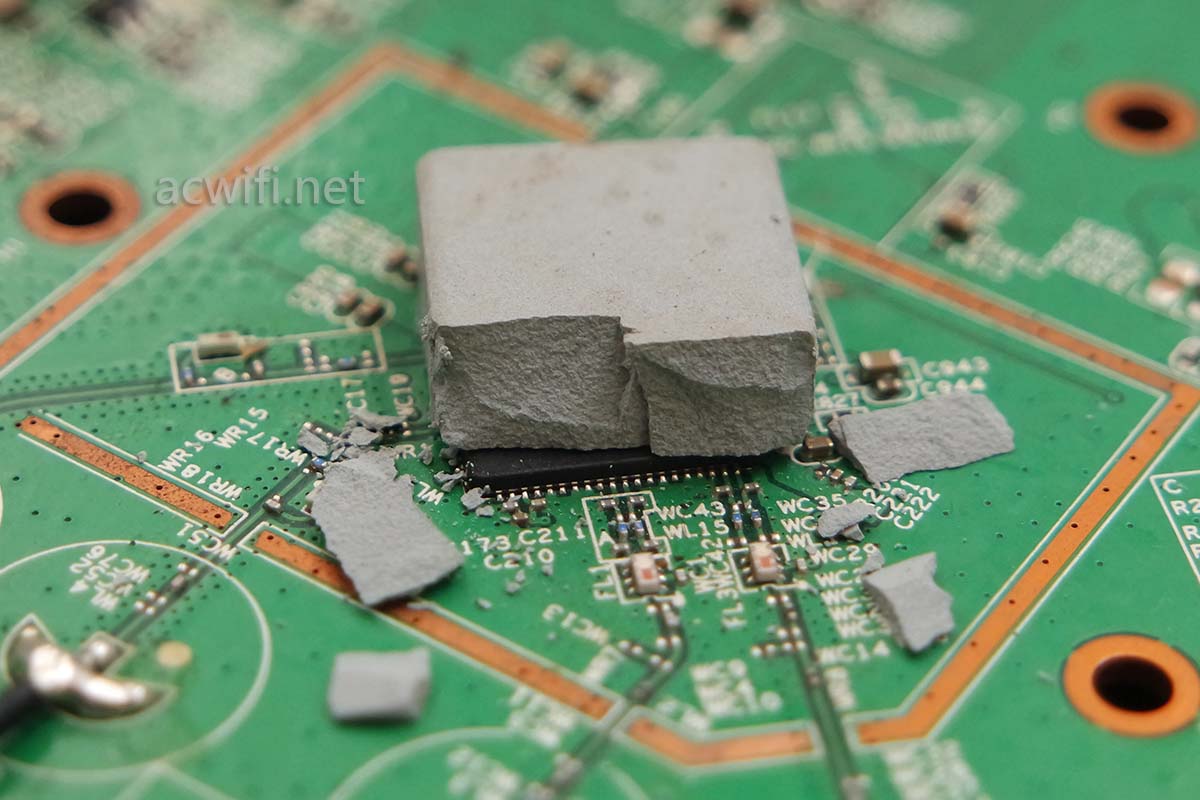

回到主板下面,准备取下陶瓷散热片,但粘得很牢,吹热之后拿着钳子一用力就碎了:

A-040W-Q拆机

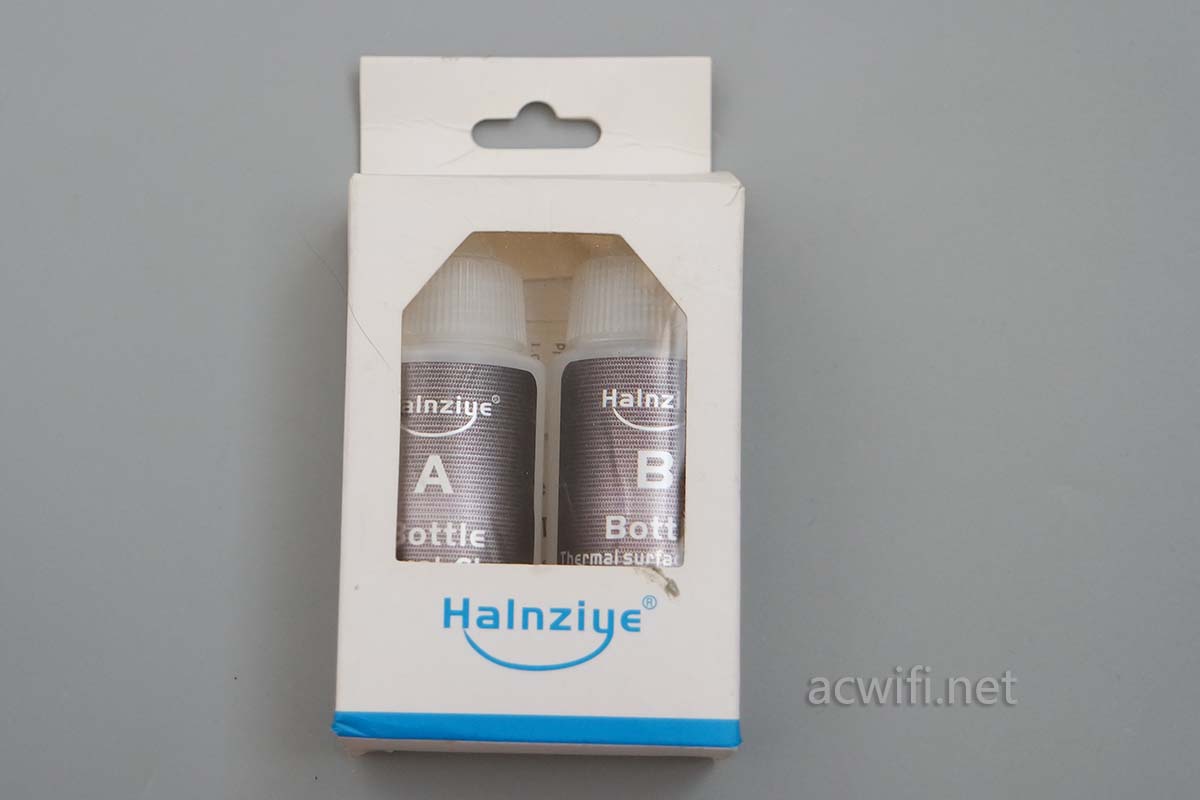

另想办法,拿出AB除胶:

A-040W-Q拆机

滴上,特片记刻,取下来了。先看CPU和内存吧。

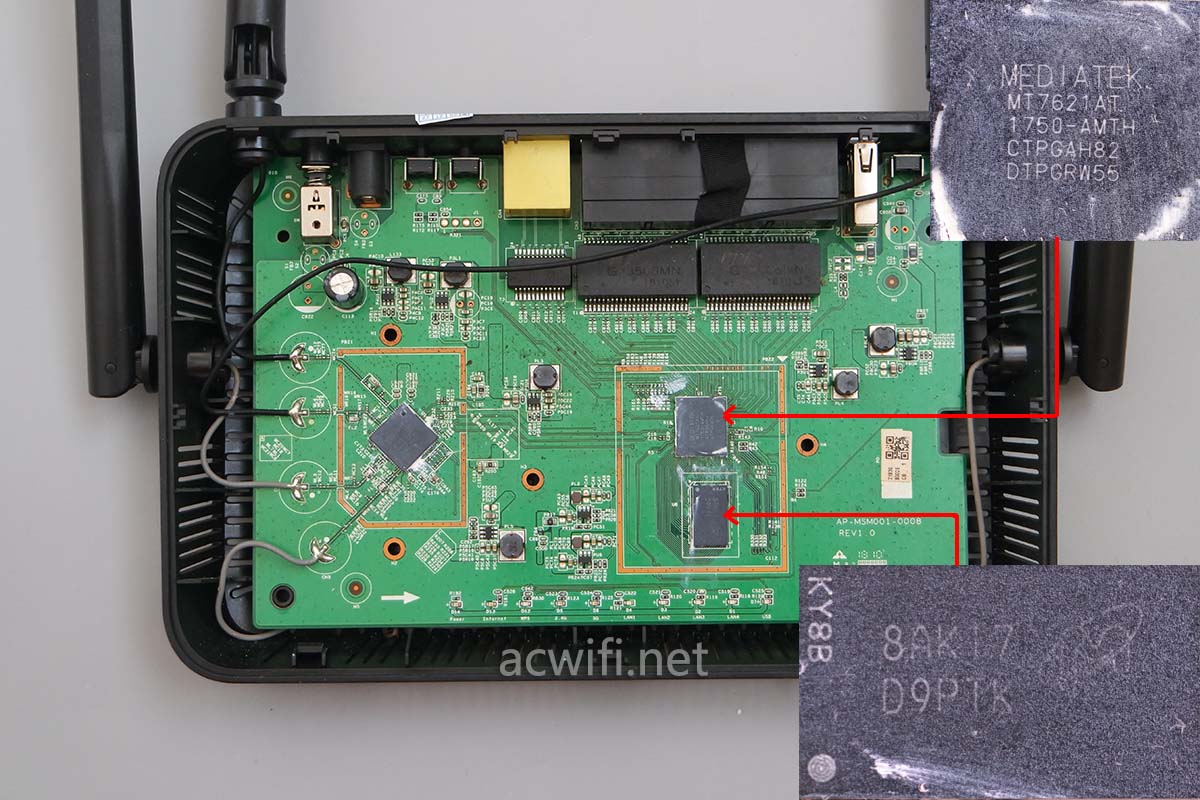

CPU型号是MT7621AT,双核880MHz,大家都熟悉了。

内存是镁光的颗业,查D9PTK,得知详细型号是MT41K128M16JT-125:K,容量256MB,DDR3-1600。

A-040W-Q拆机

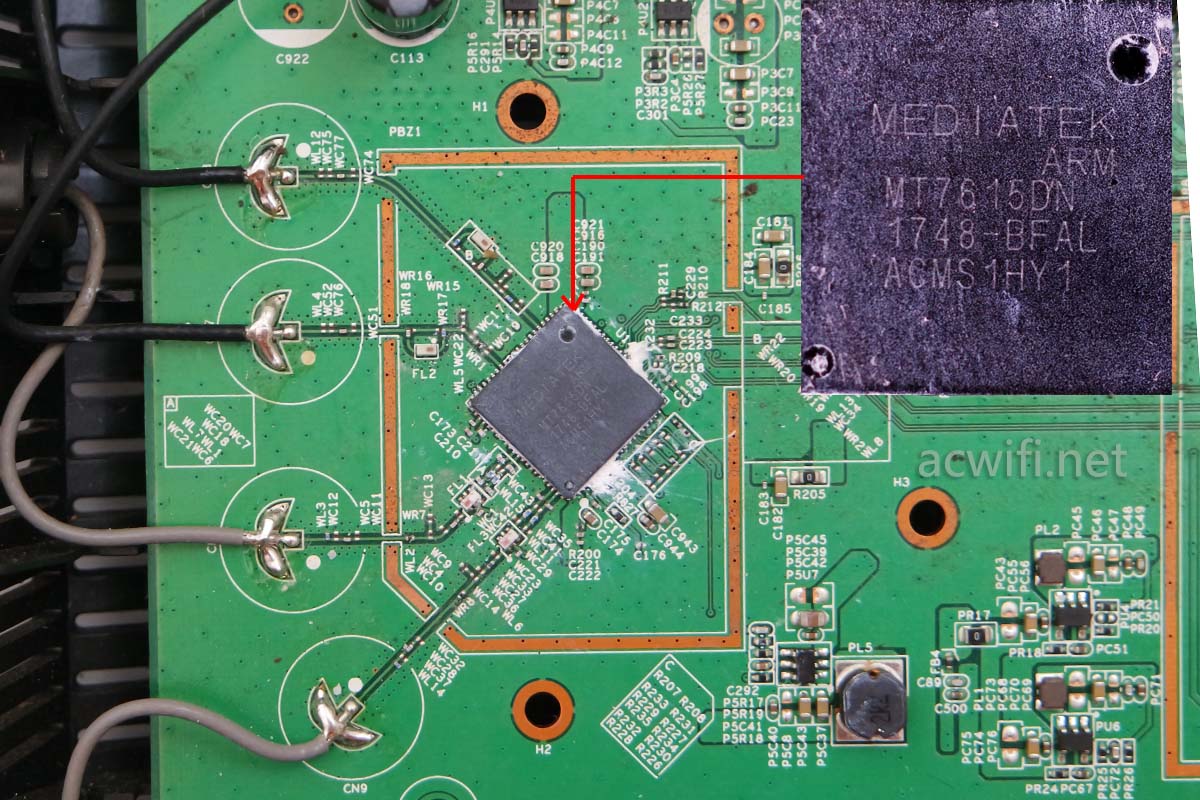

无线芯片型号是MT7615DN,就是斐讯K2P用的那一颗。MT7615N,4x4mimo,做成了2x2mimio的2.4G和2x2mimo的5G。因为MT7615N支持256-QAM,所以它的2.4G也支持256-QAM,最高速率400Mbps,5G最高速率867Mbps。

这种做法直到现在的WI-FI6芯片,mediatek也在沿用,例如XDR3230和XDR1860两者的关系。

这款没有像K2P那样用上外置FEM芯片,所以芯片一般般,在D点位置用小米4C测速只有70Mbps左右。有点失望!刷第三方固件可以有改善不??

A-040W-Q拆机

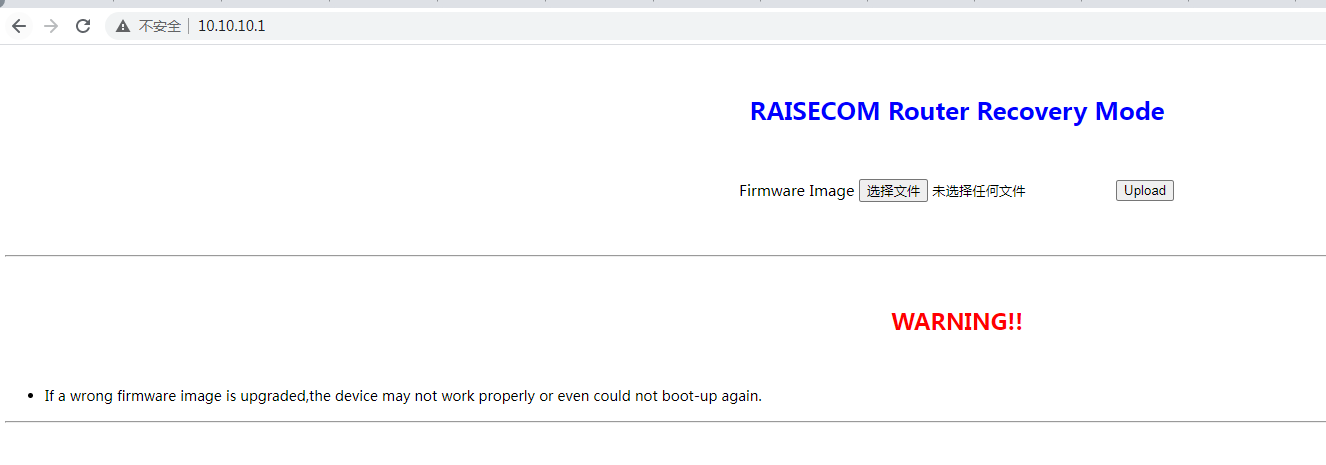

有人跟我说,按住“无线”键不放手然后通电,等10秒后可以进入官方的Uboot web界面。电脑设置固定IP 10.10.10.2,在浏览器输入10.10.10.1进入WEB,果然是:

Uboot 01

不怕死,先直接上传K2P的K2P_3.4.3.9-099_20180402-0237.trx固件,失败,开不了机,网口灯不亮。

再进入Uboot,直接刷入B70的固件:B70_3.4.3.9-099_20180402-0454.trx。成功,但无线用不了,没有无线信号
Nov 24 17:44:20 WiFi scheduler: 2.4GHz radio: ON
Nov 24 17:44:41 WiFi scheduler: 5GHz radio: ON

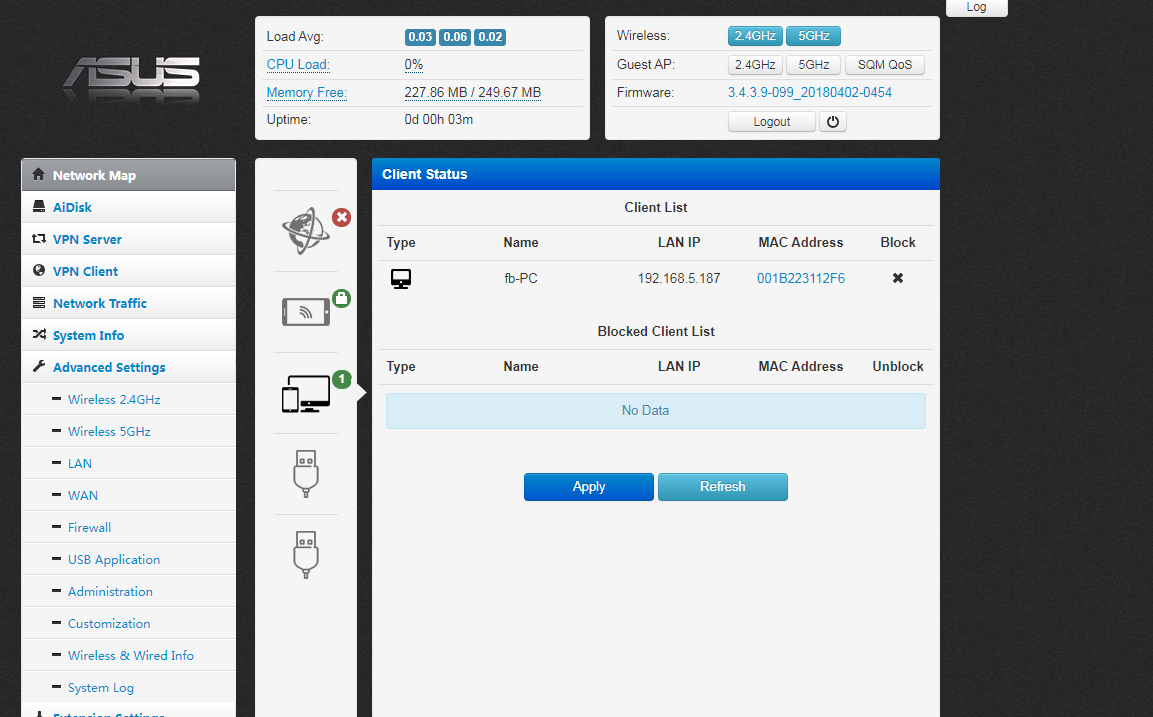

老毛子固件的界面:

刷入的B70固件界面01

想再进入官方的Uboot,但打不开web了,进breed,也不行,可能是这个固件不带breed的。

下载回来breed-mt7621-hiwifi-hc5962.bin准备刷breed。

进老毛子固件开启telnet和ssh ,用WinSCP把文件上传到tmp目录下。

putty  192.168.5.1  ssh  22 用户密码admin admin

BusyBox v1.24.2 (2018-04-02 04:59:52 CST) built-in shell (ash)
Enter ‘help’ for a list of built-in commands.

[B70 /home/root]# cd /tmp
[B70 /tmp]# mtd write breed-mt7621-hiwifi-hc5962.bin u-boot Could not open MTD device: u-boot
[B70 /tmp]#

提示分区被锁了。

放弃吧孩子。如果无线解决不了,小娱比它好

所以,我把这两台无线路由器都搞废了。不值得买。今年我都不会再收垃圾了。
