用电力猫来解决IPTV电视的接线问题:水星MP1A拆机和测试

领取淘宝双12超级红包,最高1212元

如果从光猫里只拉了一根网站到客厅,但这唯一的一根要接无线路由器用,有些甚至一根网线都没有,IPTV电视机顶盒没有网线可连接。怎么办?用一对电力猫吧。如果你要用电力猫来解决无线问题,我是不建议使用,一是速度不稳定,二是速度低,适应不了现在的宽带速度,三是延时很飘忽,特别是在晚上,各种家电都开动,干扰大。

在京东上随意挑了一对便宜的200M电力猫来简单测试速度看看:水星MP1A,买来的价格是129元。不需要用到集成了WI-FI功能的电力猫,浪费钱。水星MP1A电力猫拆机评测

为什么IPTV就建议使用电力猫呢?因为IPTV所需要的带宽很低,10Mbps左右就满足,如果是4K IPTV,码率一般是30Mbps左右。拆机之后测试一下,在我家的环境下,距离几个位置点的电力猫传输速度会有多少Mbps,供大家参考。



一、水星MP1A拆机

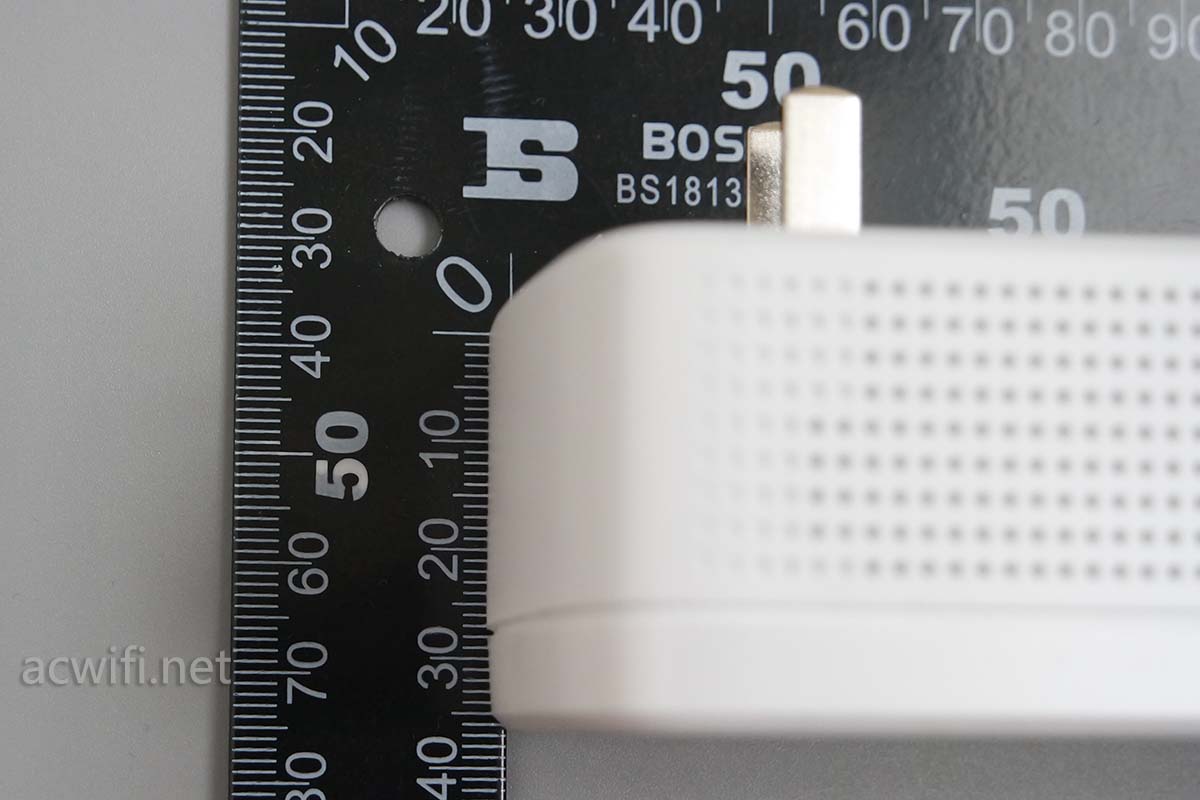

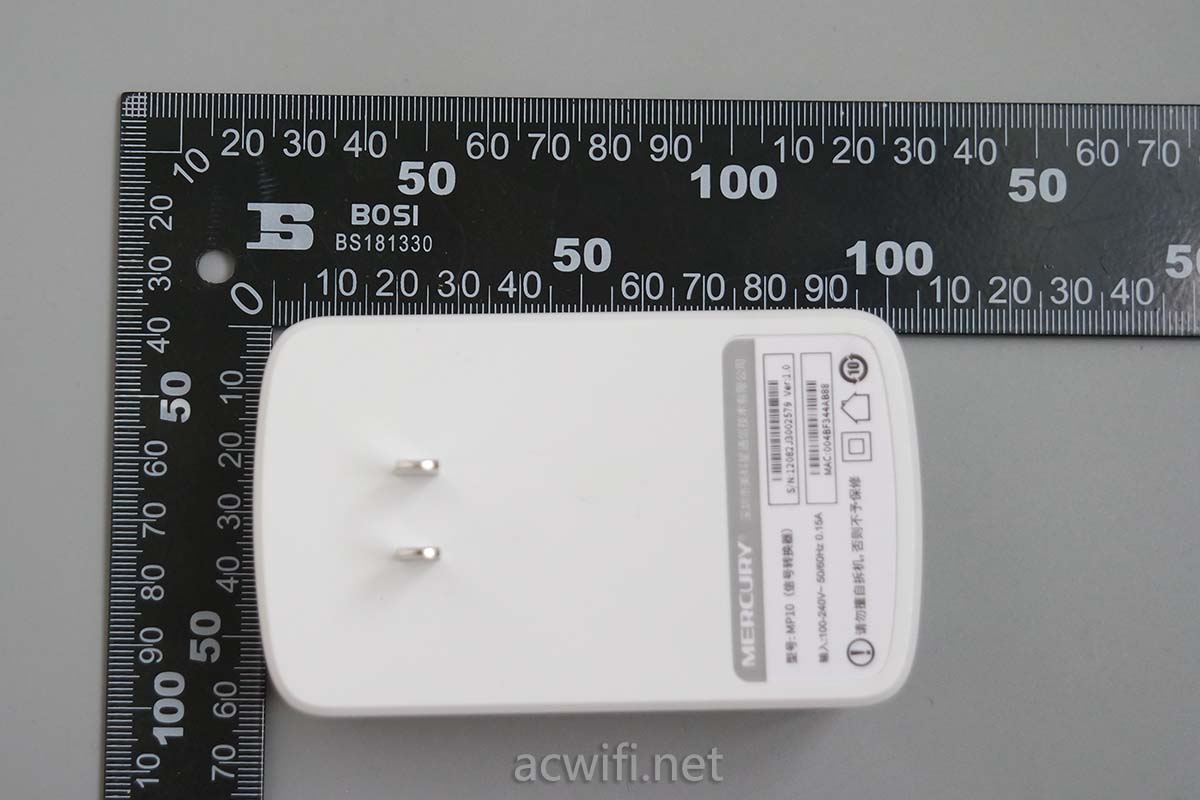

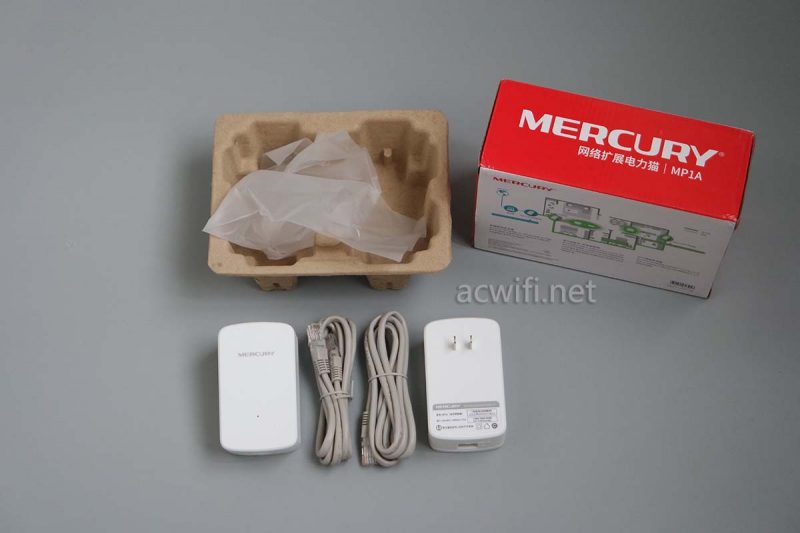

外观尺寸:

水星MP1A电力猫拆机评测

我觉得体积有点大了,10cm长,6cm宽,厚度3.5cm。体积太大,不利地放进弱电箱,我买之前是以为体积比较小巧的那种。

水星MP1A电力猫拆机评测

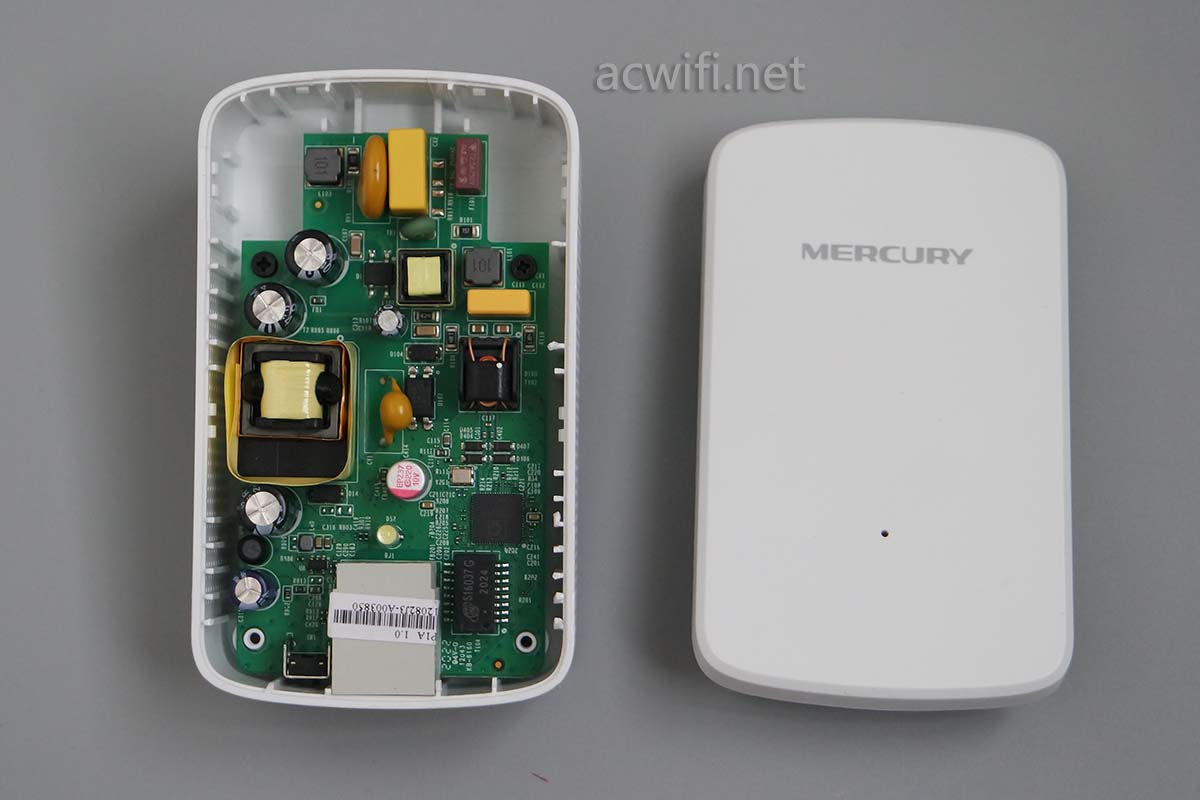

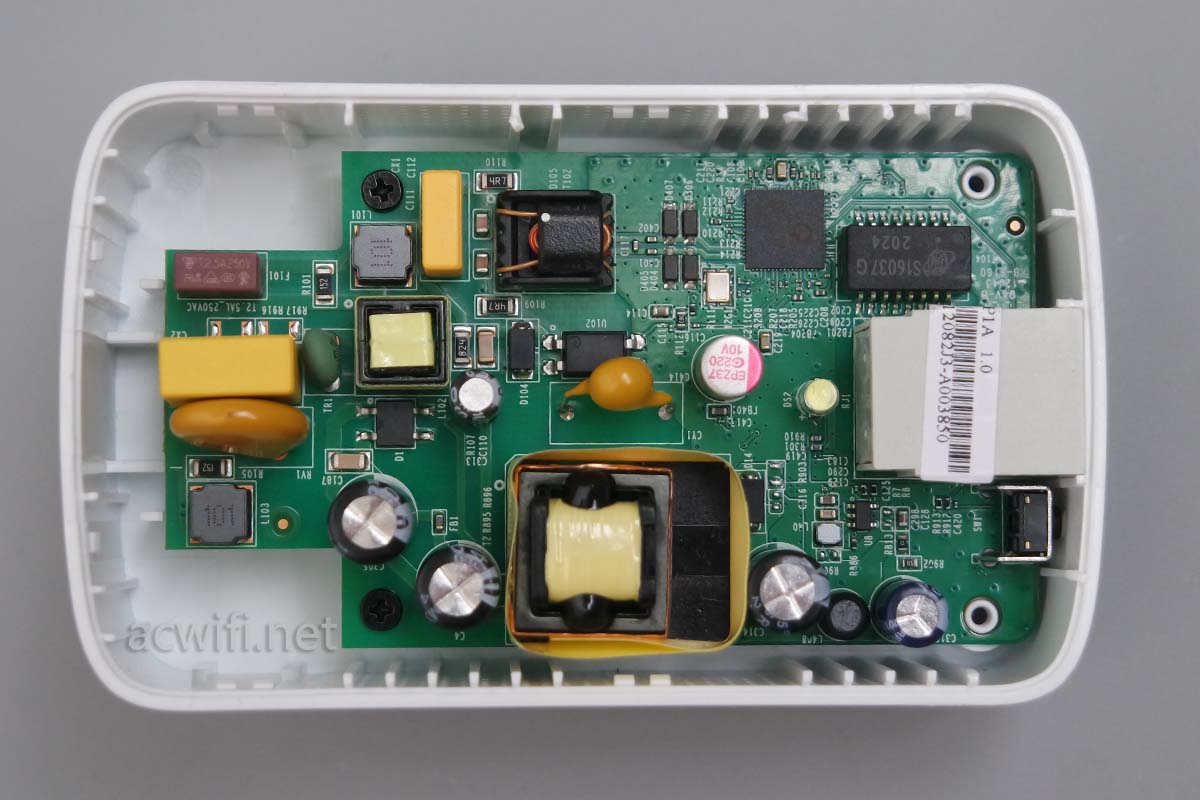

拆开外壳:

水星MP1A电力猫拆机评测

主板正面:

水星MP1A电力猫拆机评测

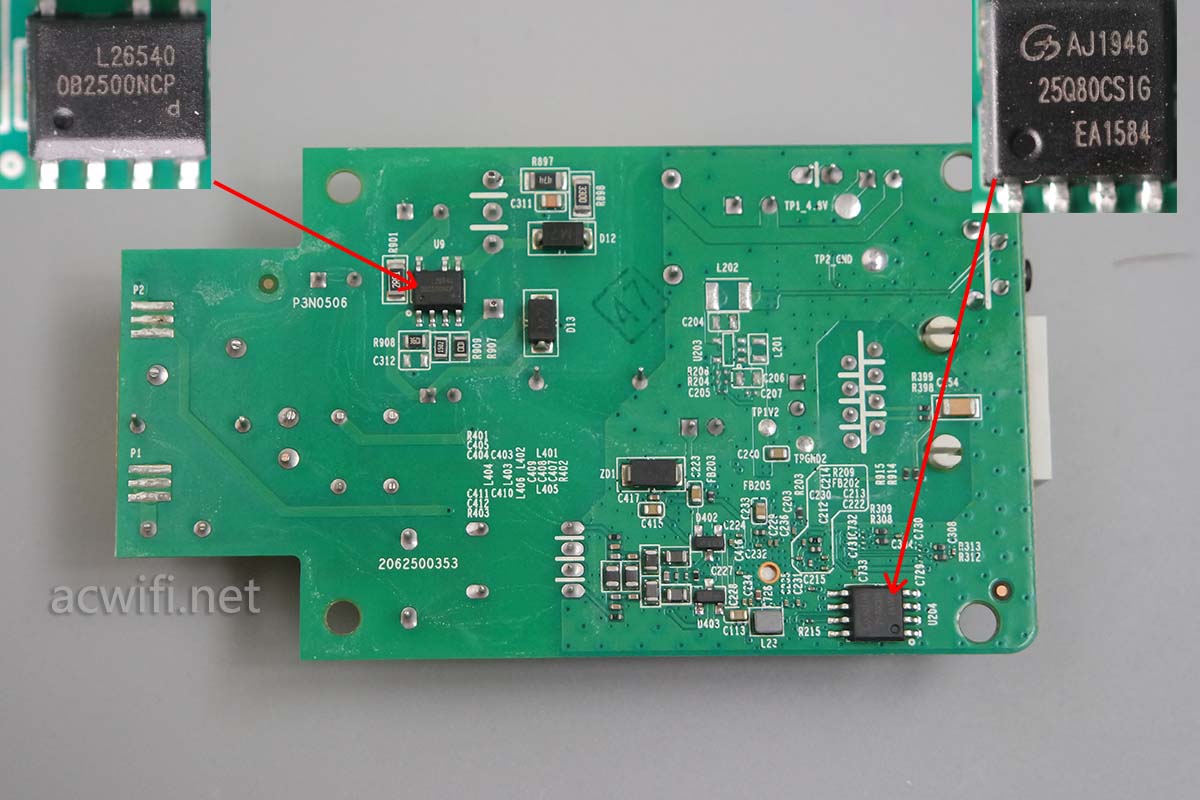

主板背面有两粒小芯片,分别是丝印着“L26540”的不知什么芯片;

另一颗是闪存芯片,型号是GD25Q80CSIG,容量1MB。

水星MP1A电力猫拆机评测

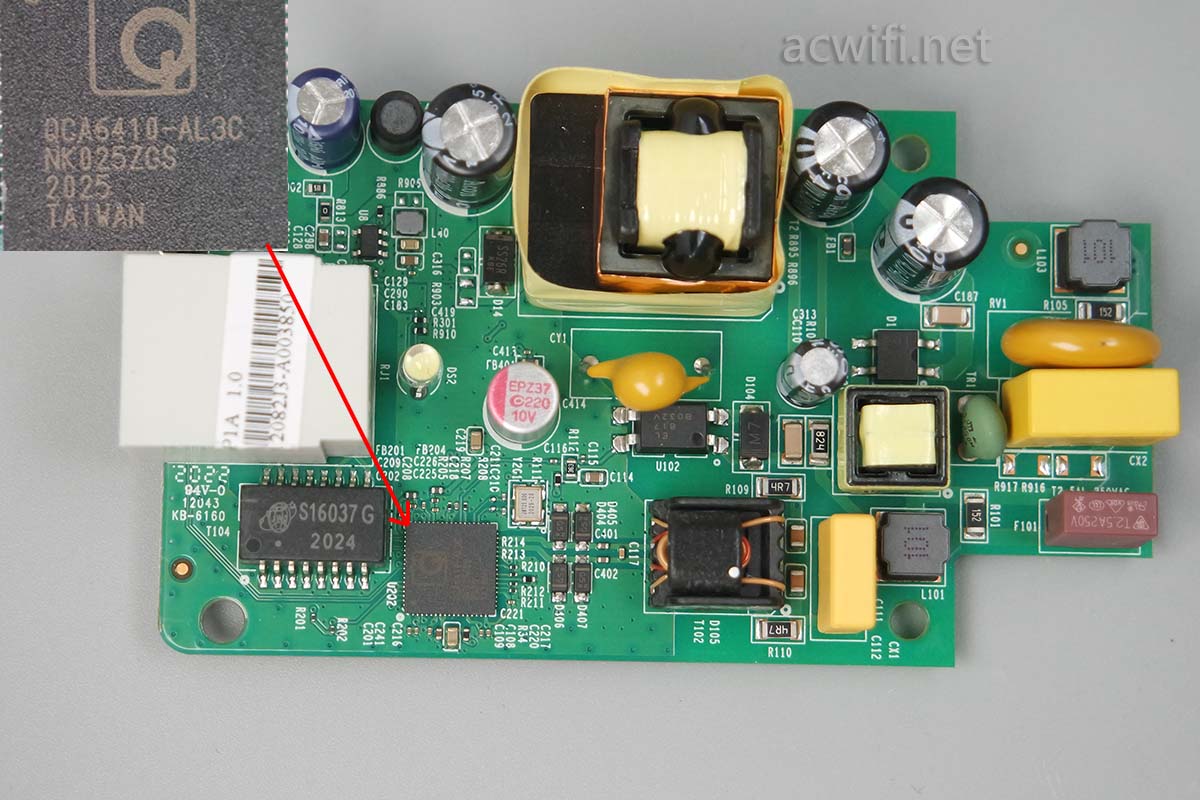

主板正面有一颗主芯片,型号是QCA6410。

QCA6410

补充电路部分:

“有保险丝,压敏电阻,热敏电阻做过流、雷击保护同时防插头跳火。X电容,Y电容,共模环形电感,差模电感组成完整的一级EMI防护。高低压隔离预留足够空间。可以说电路部分做工严谨,保护功能完整。”

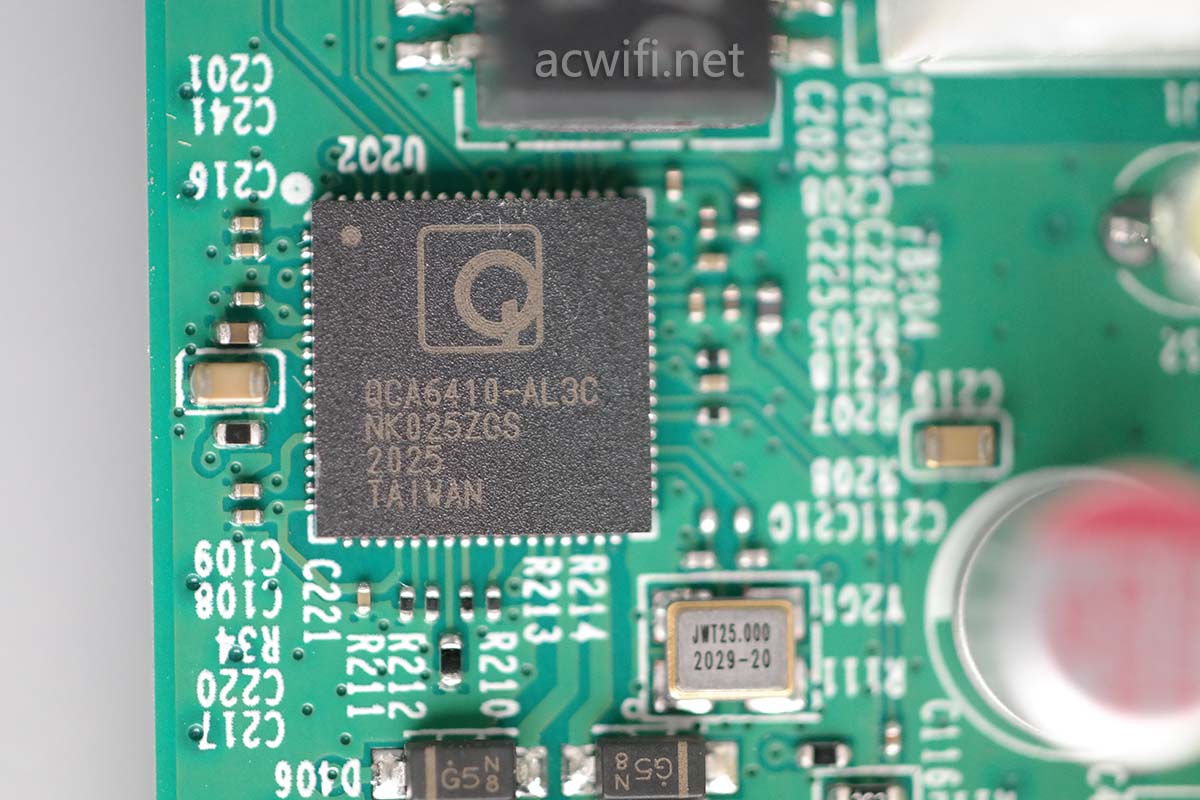

特写:

QCA6410

QCA6410的参数:

Ethernet Standards: Home Plug 1.0, Home Plug AV, IEEE 802.3, IEEE 1901
Ethernet Network: 10/100
Peak Speed: 200 Mbps
Layers: MAC, PHY
Supported Interfaces: FE, JTAG, SPI, UART

General Purpose I/Os: 8x
ADC: 1 ADC
DAC: 1 DAC

Package Type: QFN
Package Size: 8 x 8 mm

200兆传输速率,集成百兆LAN口。

应用领域:

现在数字监控系统普遍使用
IPCAMERA(以太网高清摄像机),标准的以太网受限于100米传输距离的限制,用了QCA6410单芯片就可以在电力线或者同轴线,双绞线上长距离200米到3000米不等的距离上传输。而且同一根线上可以多个QCA6410级联或者星形拓扑连接,非常方便灵活。

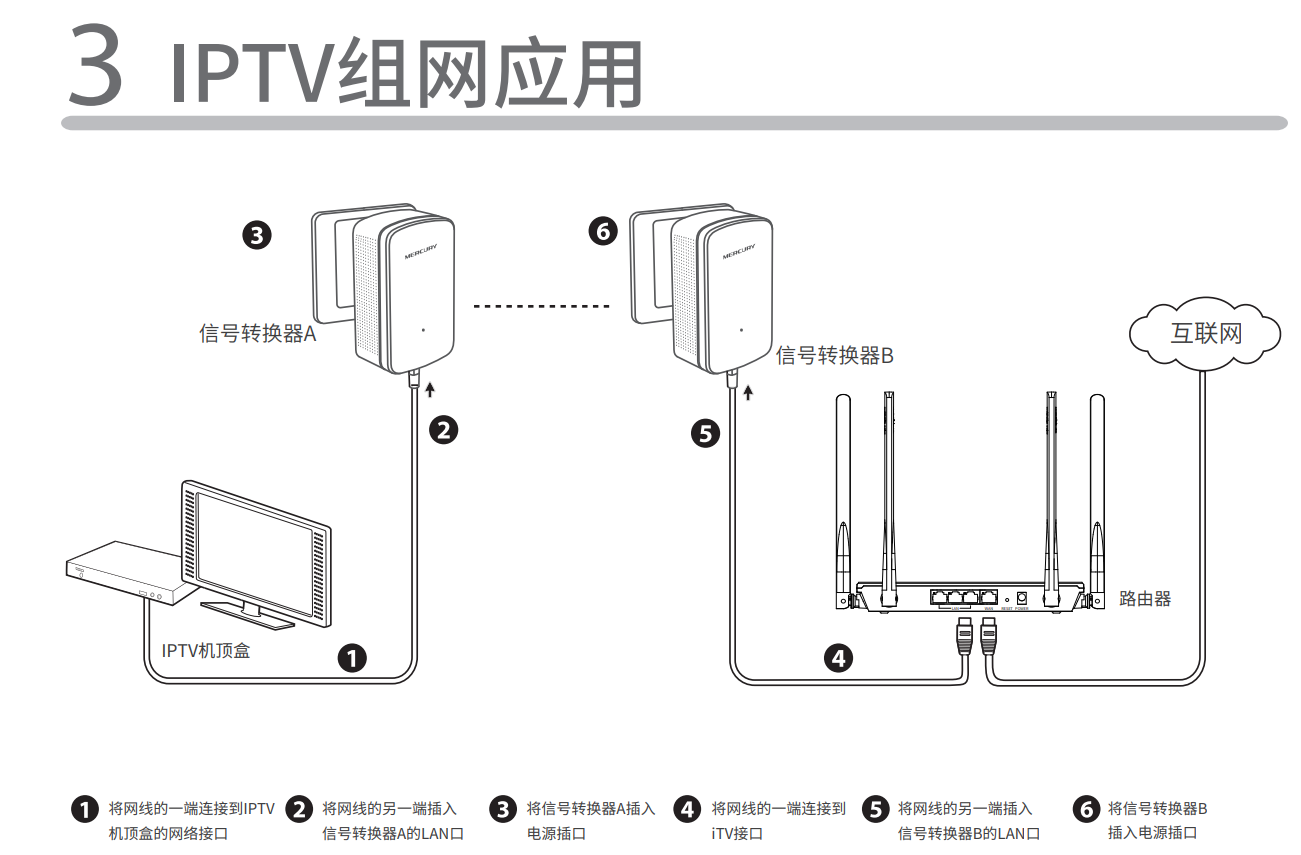

IPTV连接方式:

水星MP1A电力猫拆机评测



二、水星MP1A实测传输速度

什么是电力猫?就是用电线来充当网络传输介质。

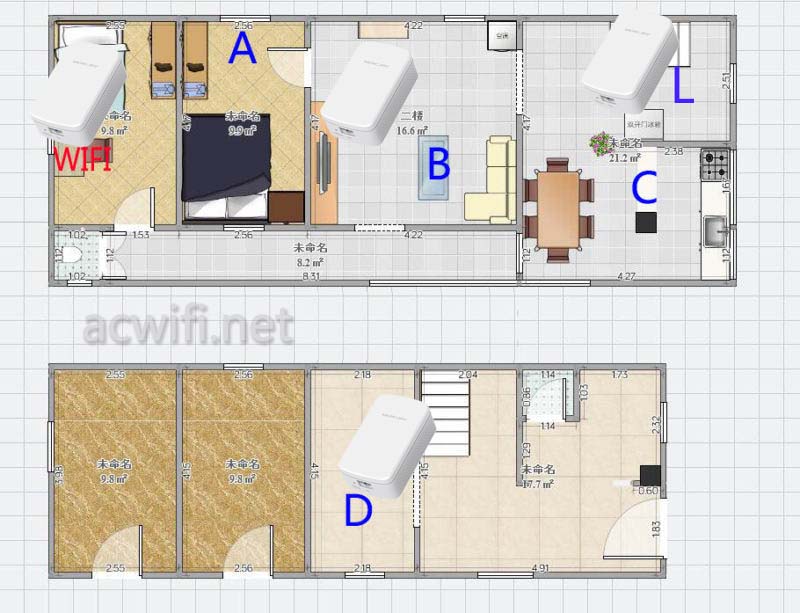

水星MP1A是一对套装,已经默认配对好了,插上就可以用。从通电到待机状态4秒时间,很快。把其中一台做在下图中的“WIFI”位置。为了模拟弱电箱的应用场景,所以把插在线排上。另一台放在下图中的B点、L点和D点的墙插和线排上,进行测速。水星MP1A电力猫拆机评测

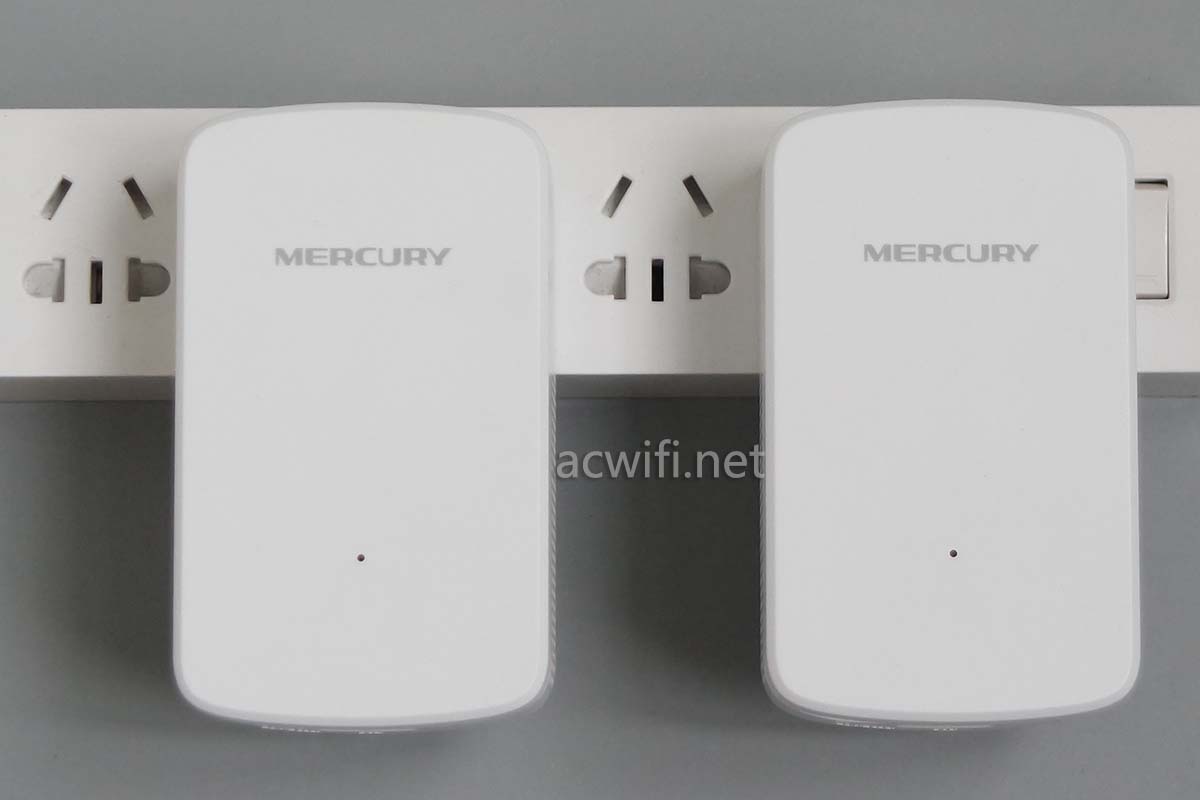

家里电信宽带300兆,测试这款200兆电力猫非常有余了。为了有个速度对比,我把一对电力锚插在同一个线排上面,进行测速,看在最理想的状态下传输度能有多少。如下图:

水星MP1A电力猫拆机评测

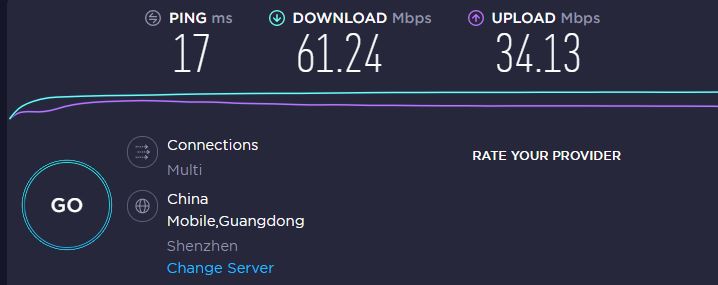

LAN口接电脑,speedtest测速如下:

同一插排测速

下行速度64兆、上行速度34兆,我的宽带上行速度就30兆,这是瓶颈。没关系,主要看下行速度。

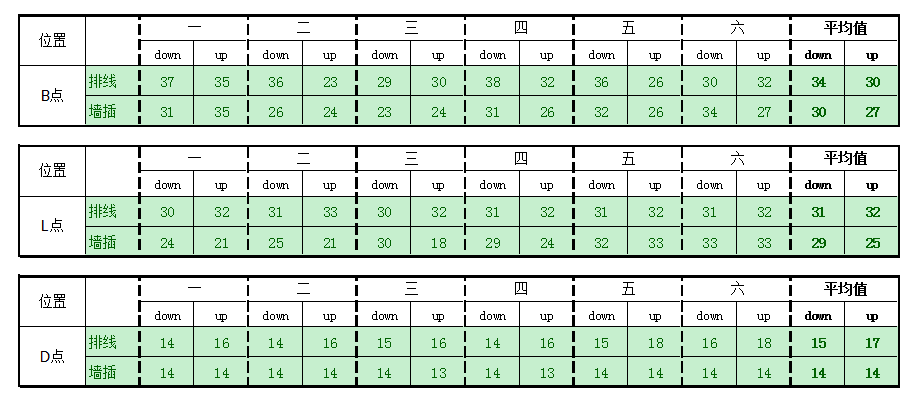

每个位置连续测速6次,最后取平均值。所有结果如下表格,结果后最后一列便行:(Mbps)

水星MP1A电力猫拆机评测

三个位置,墙插和线排的速度差不多。在同一个平层里的B点和L点,速度也差不多,电线的长度相差不大,到了楼下的D点位置,速度已经减了一半,只有15Mbps,但这速度也可以满足非4K的IPTV观看了。

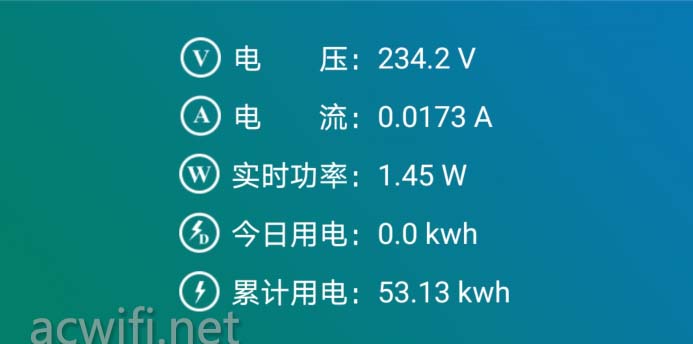

功率,一对电力猫在总功率不到2W,外壳摸上去几乎没感觉到热。

水星MP1A电力猫拆机评测

我多年买过一对网件的二手电力猫,体积是很小巧,但热量大,速度也慢,当时试了在L点测速只有4Mbps左右。型号忘记了!像豆腐块的大小。

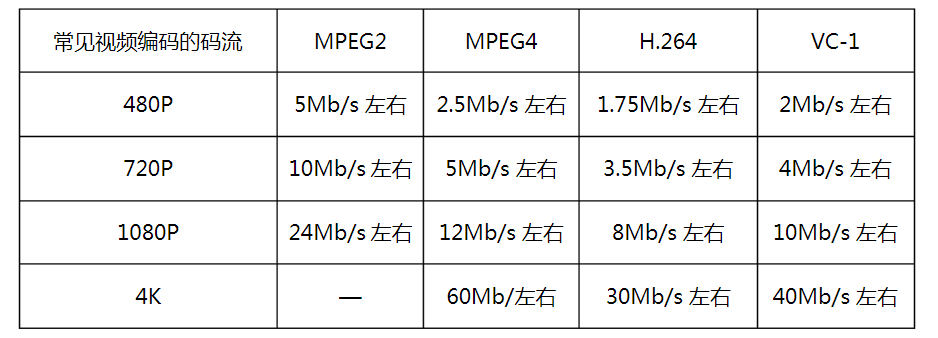

如果你是4K IPTV,建议用500兆的电力猫,百兆网口就行了。附上常见视频码流大小:

码流

水星这款电力猫如果体积做小一点就更好了。

测速的时间是白天,如果是晚上速度会低一些。
