水星X32G拆机,跟XDR3230有什么区别?

领取淘宝双12超级红包,最高1212元

本来就没打算买这款水星X32G,但公众号里有3个人问了这款,我就心软了。近日也有3个人问我威联通 (QNAP) QHora-301W这一款,我看了价格,马上把这3人忘记掉,当没人问过。 在天猫买的,实付价格279元,当时在京东并没看见有卖水星X32G。

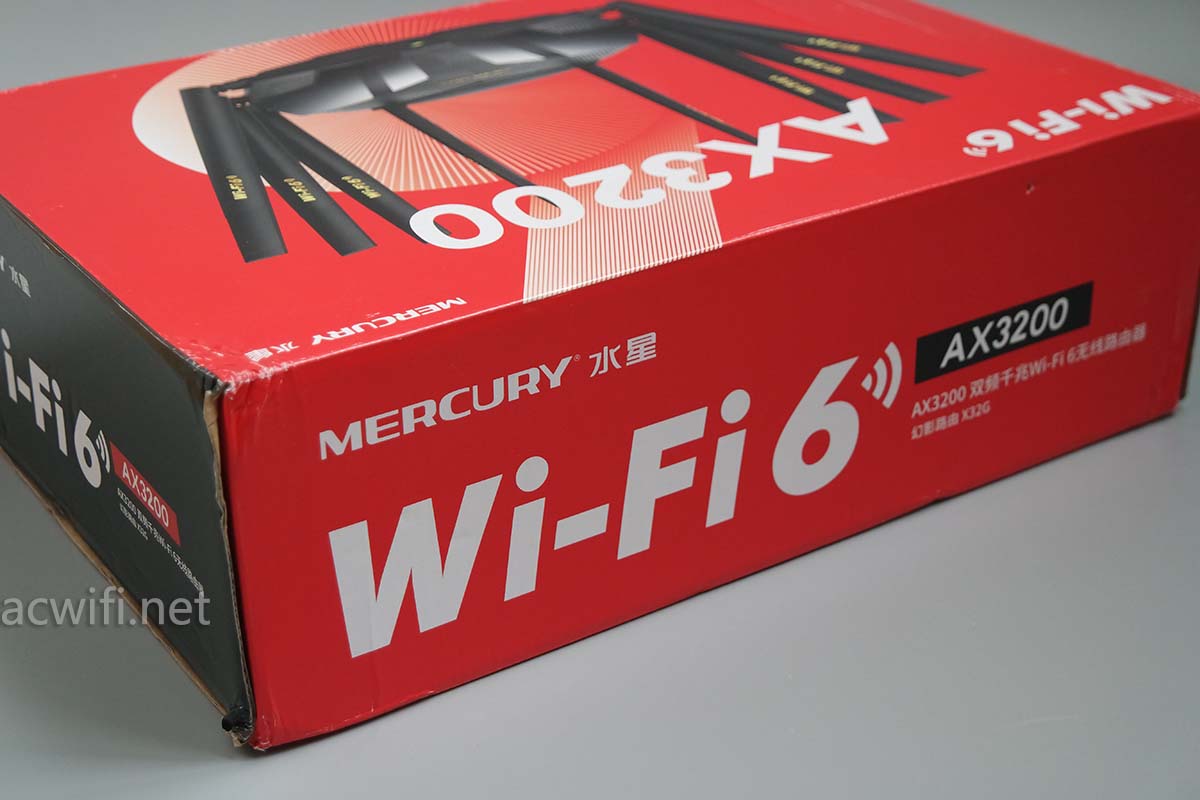

外包装盒比较厚,比之前买过一的任何一款水星路由器都要厚:

水星X32G拆机

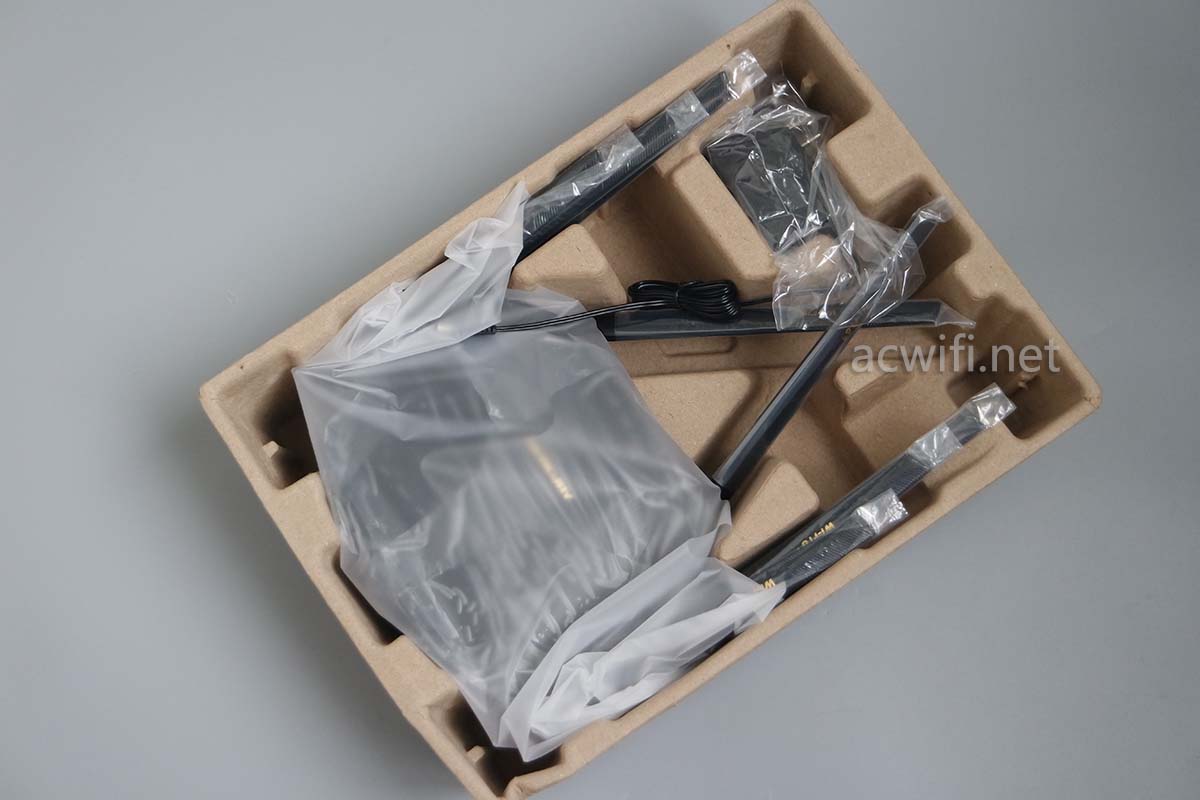

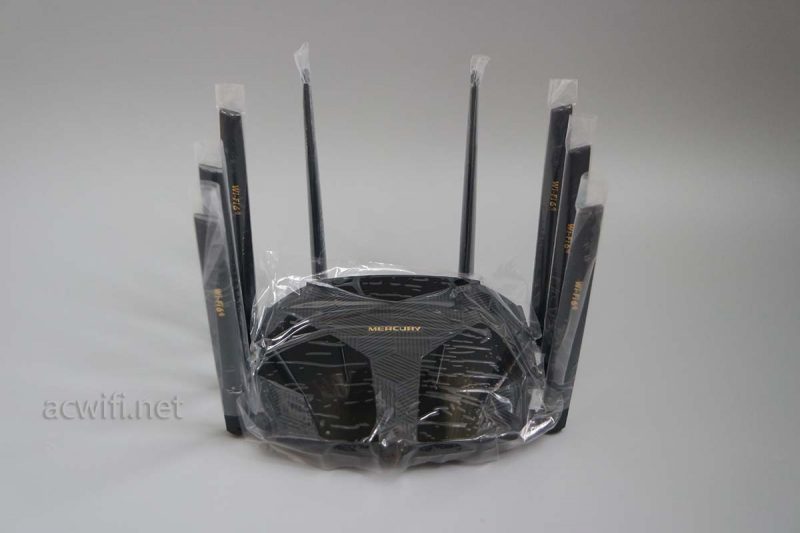

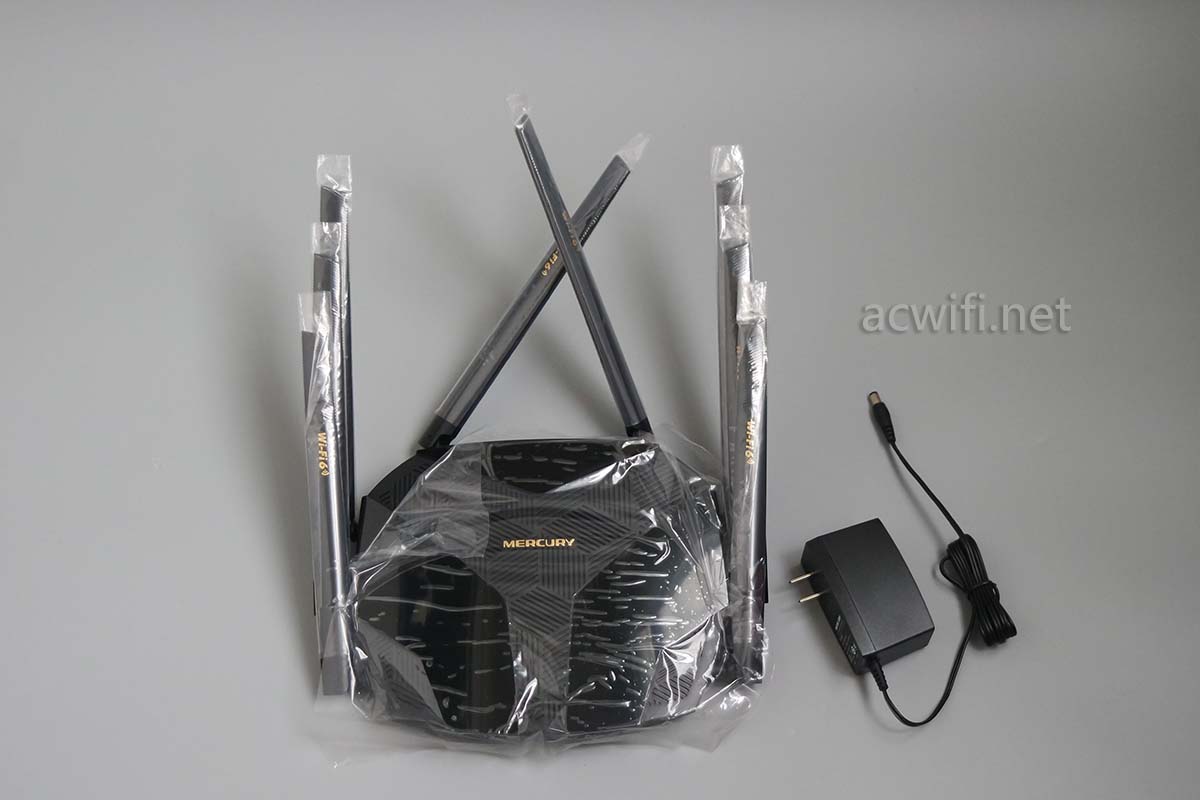

不做厚一点,8根天线不好摆放:

水星X32G拆机

近300元的无线路由器,没有配送网线,有点说不过去。

水星X32G拆机

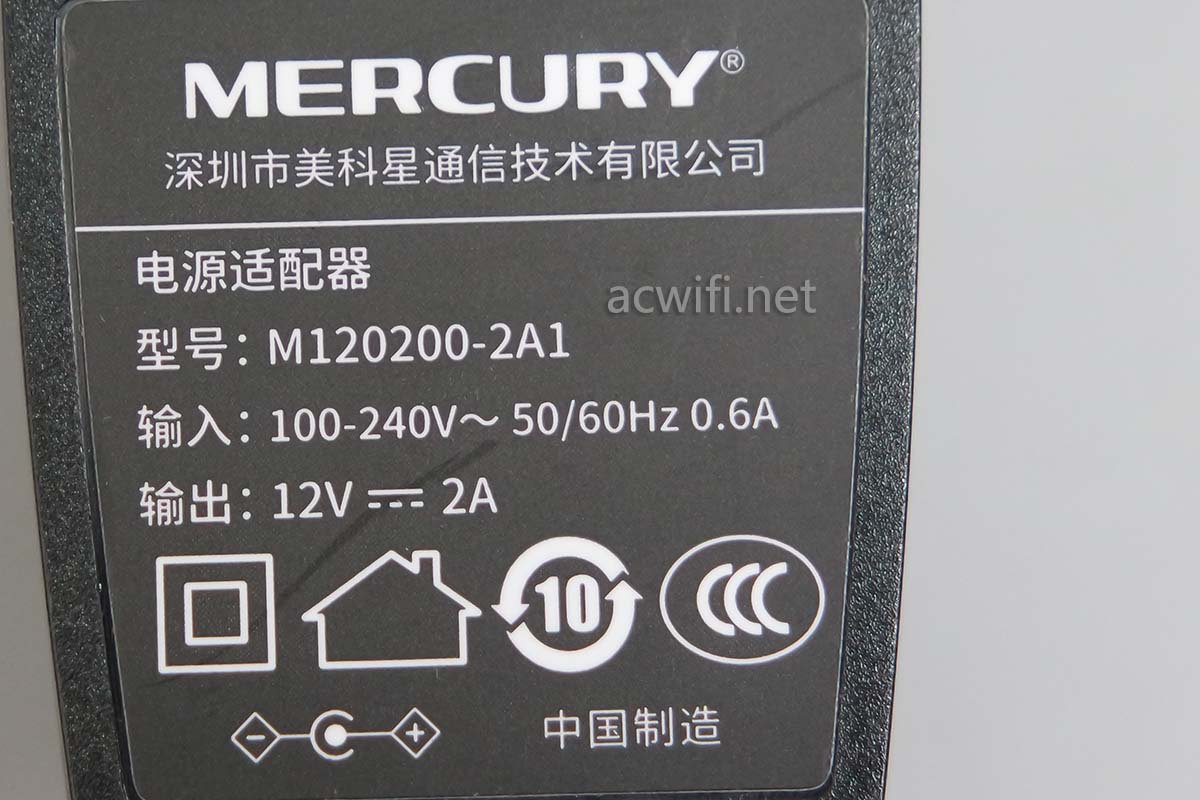

幸好电源额定输出功率给力:12V/2A,合我口味。

水星X32G拆机

水星X32G的外壳就是用水星D268G的:

水星X32G拆机

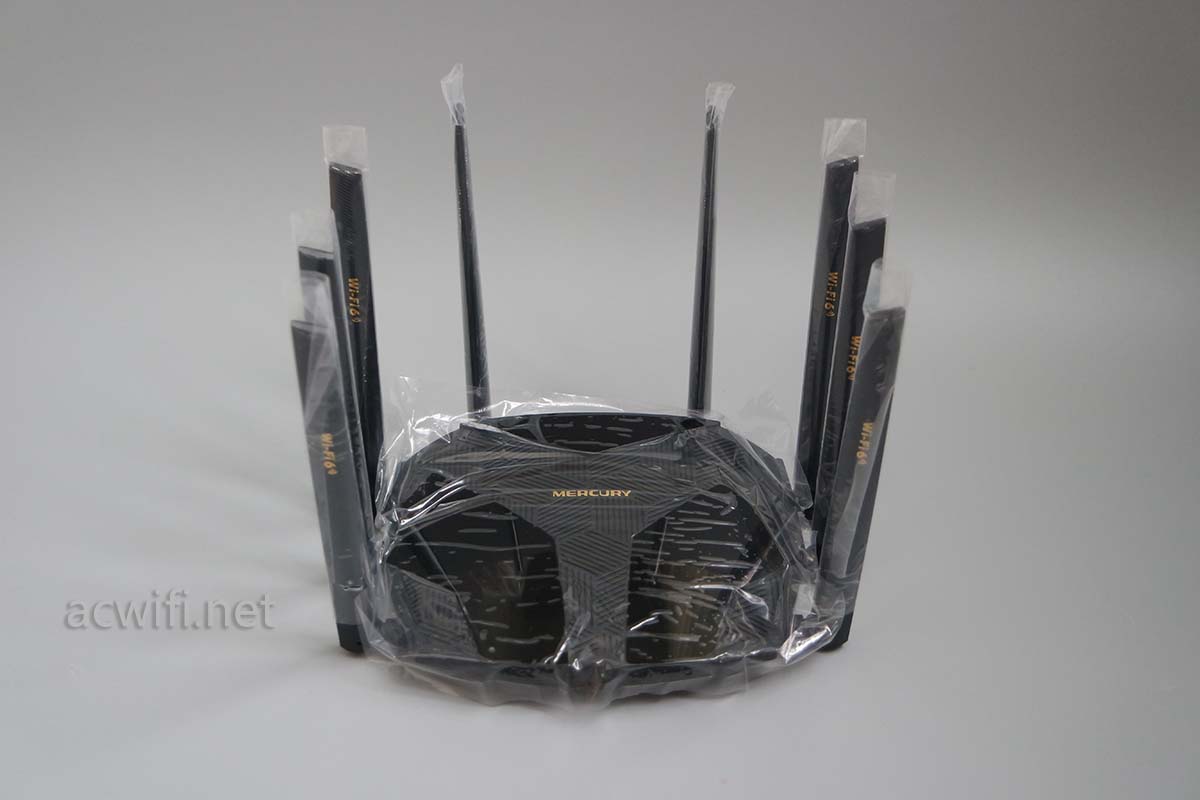

这么多天线,不是所有人都受得了,尤其那些有密集恐惧症的朋友。

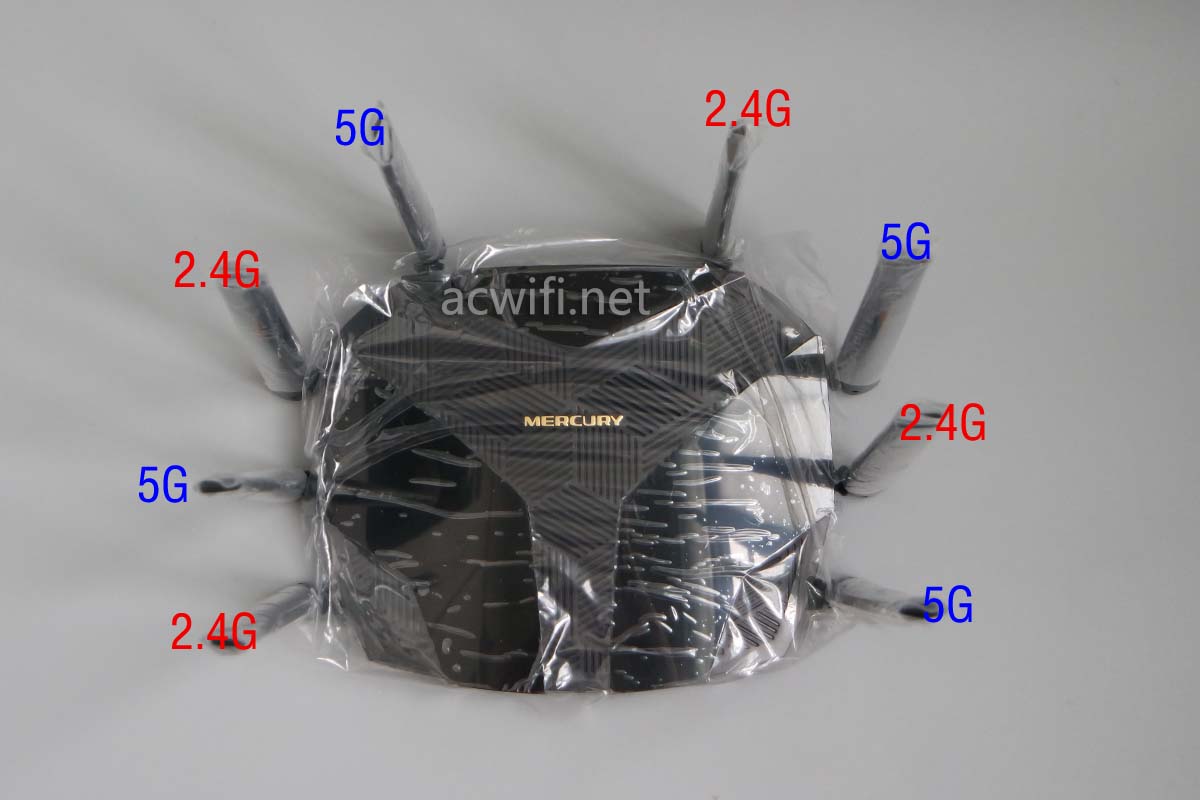

以后拆机我会标出每根天线对应的是2.4G还是5G。2.4G和5G天线对应如下图:

水星X32G拆机

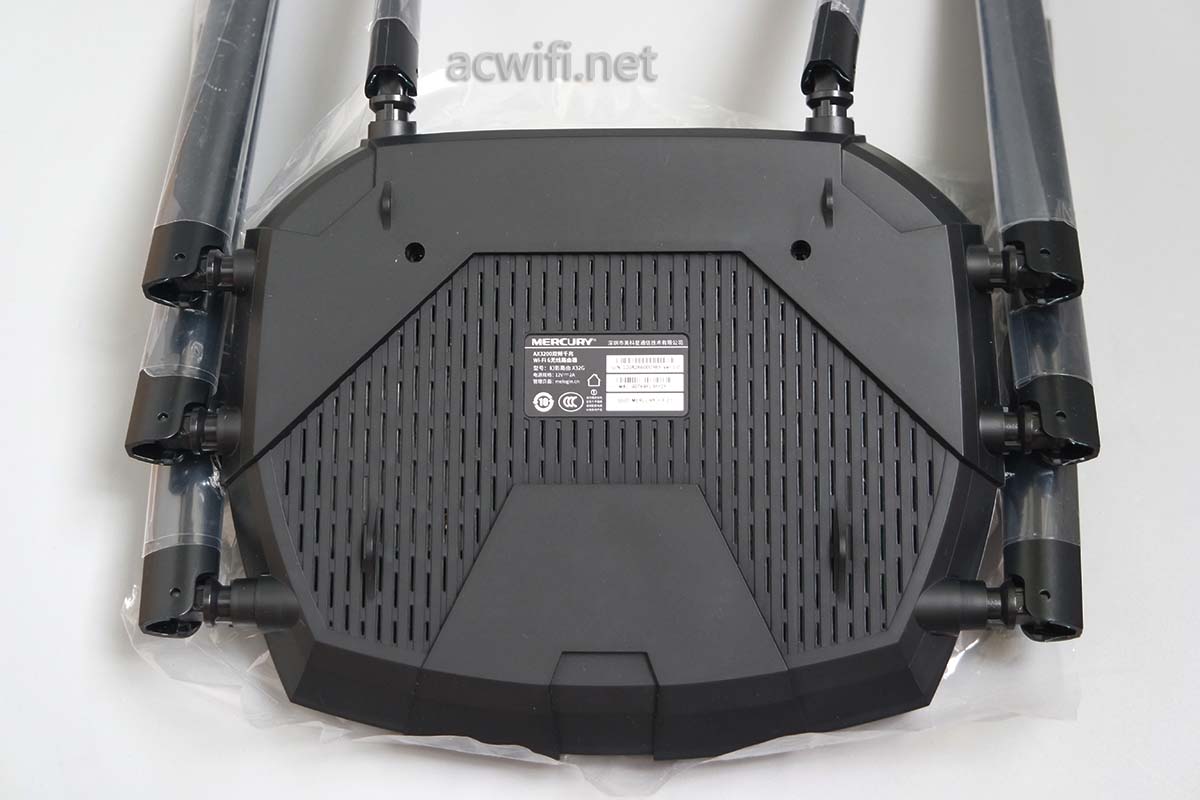

底部:

水星X32G拆机

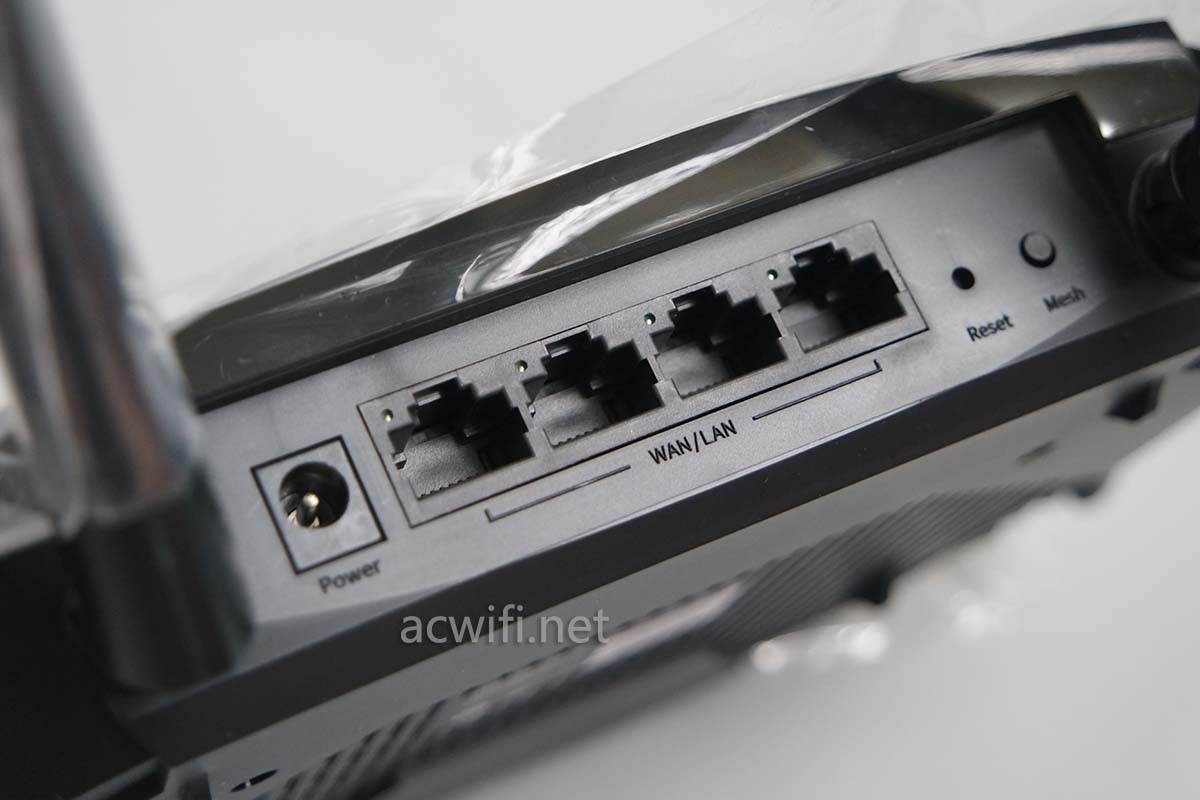

背面四个支持盲插的千兆网口:

水星X32G拆机

我一向不喜欢支持盲插的网口,喜欢用不同颜色区分WAN口。新机通电源,我会先插电脑网线,进入设置进行固定WAN口,再插光猫的网线到WAN口,这样减少麻烦。如果你在使用中有啥不稳定的,有掉线断线的,有啥感觉不妥的体验,建议到WAN设置里固定WAN口来使用。

现在的时代电脑用得越来越少,路由器只需插一根连接光猫的网线,盲插很实用。若有朋友新买了无线路由器,打电话问你,插哪个口?你曰:随便!

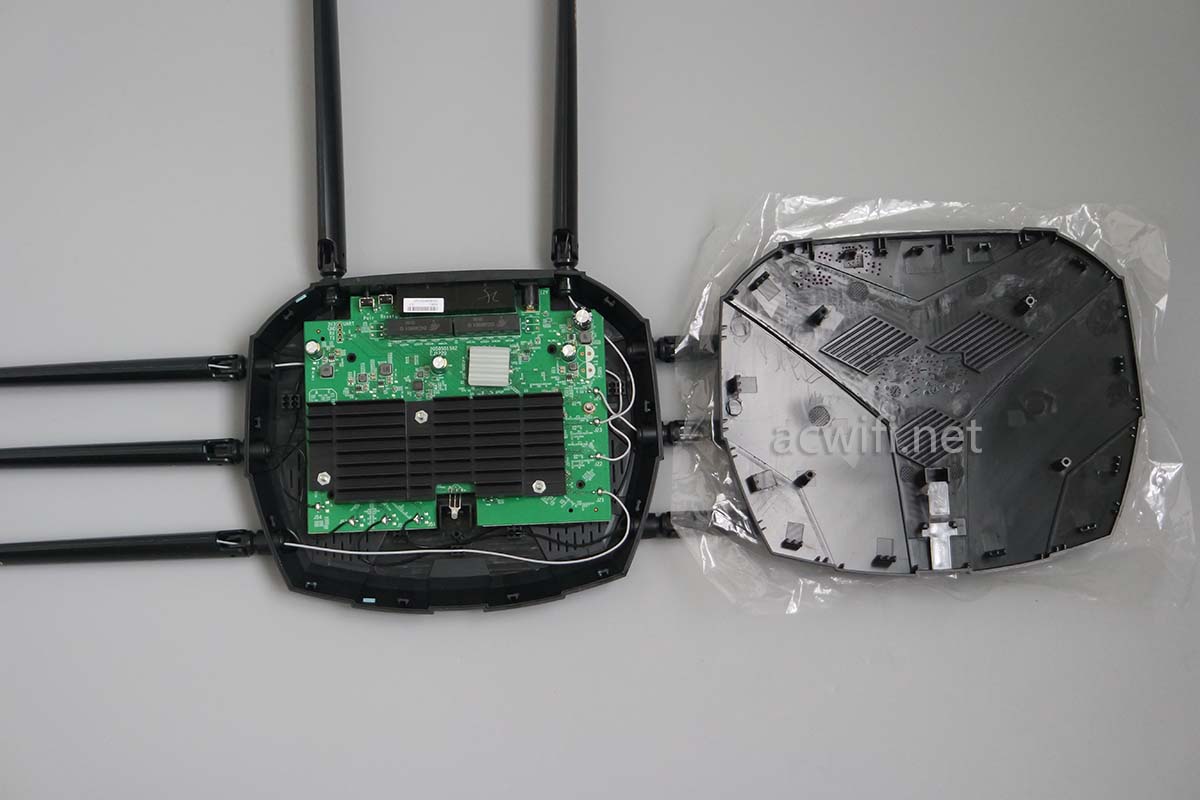

折开:

水星X32G拆机

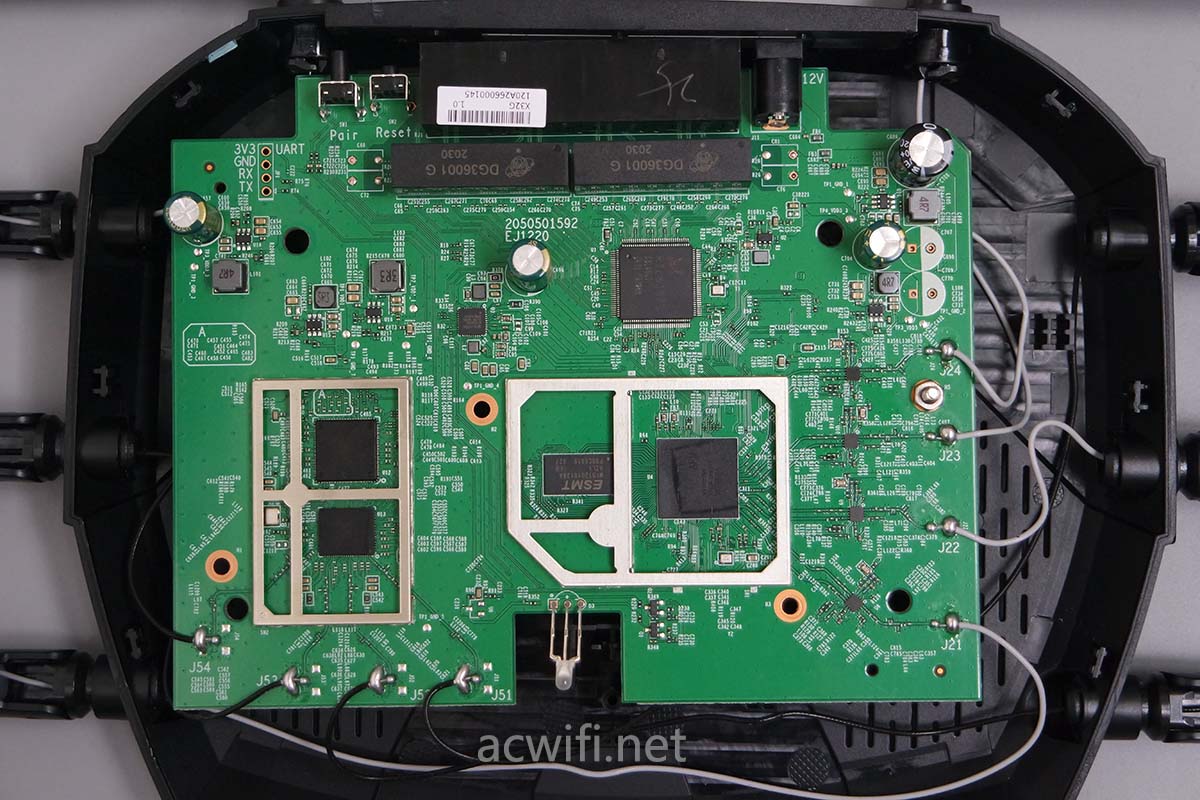

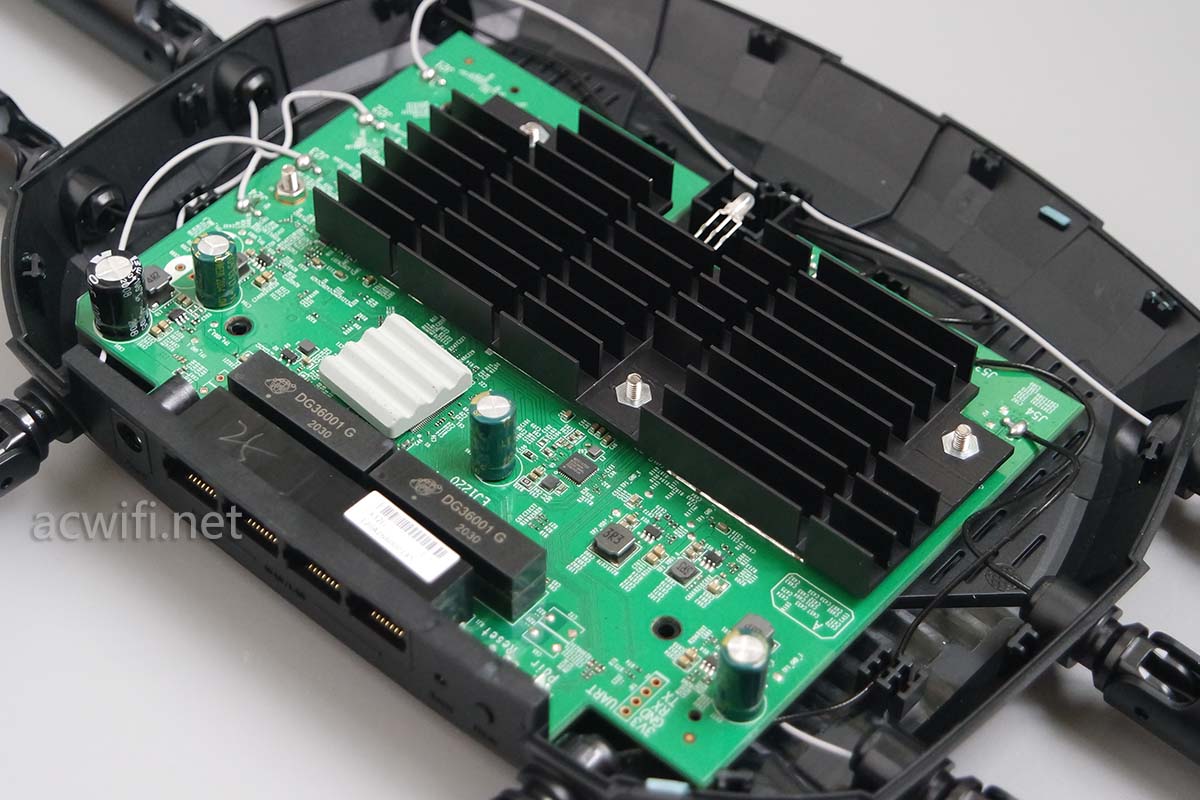

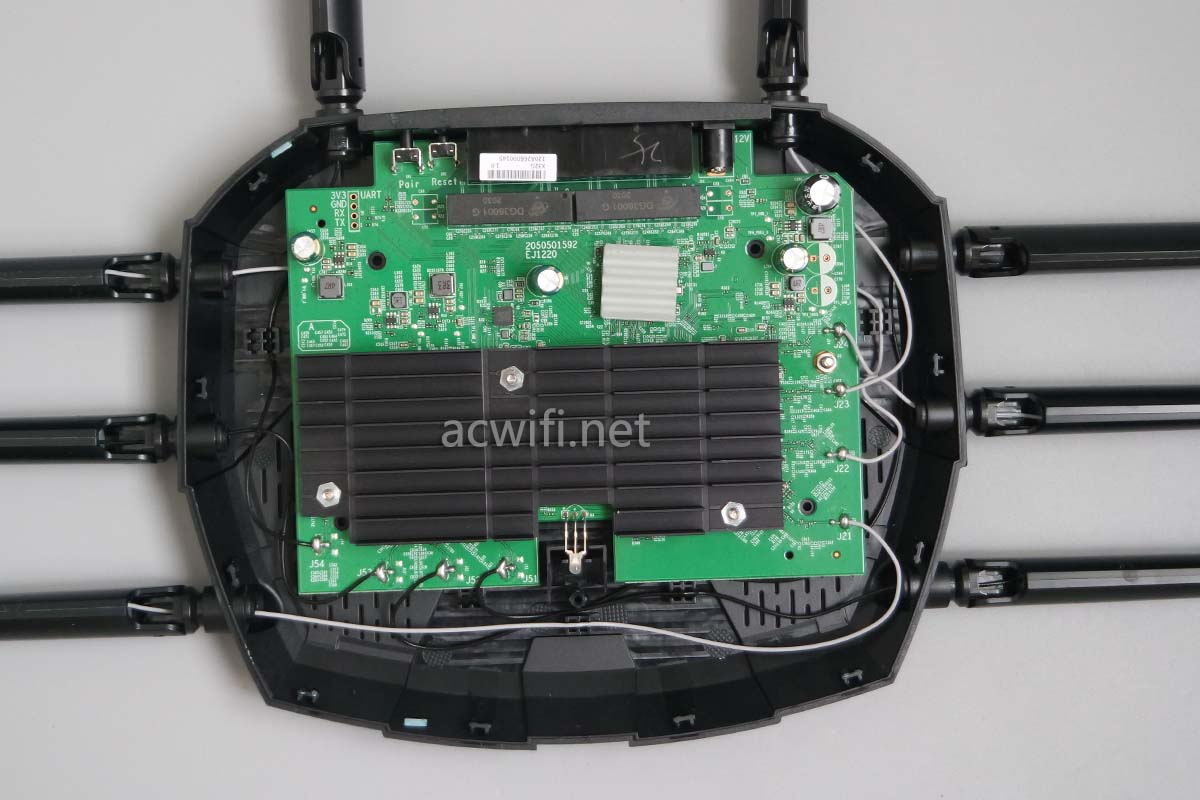

主板跟TP-LINK的XDR3230很相像。
水星X32G拆机

换个角度看。

水星X32G拆机

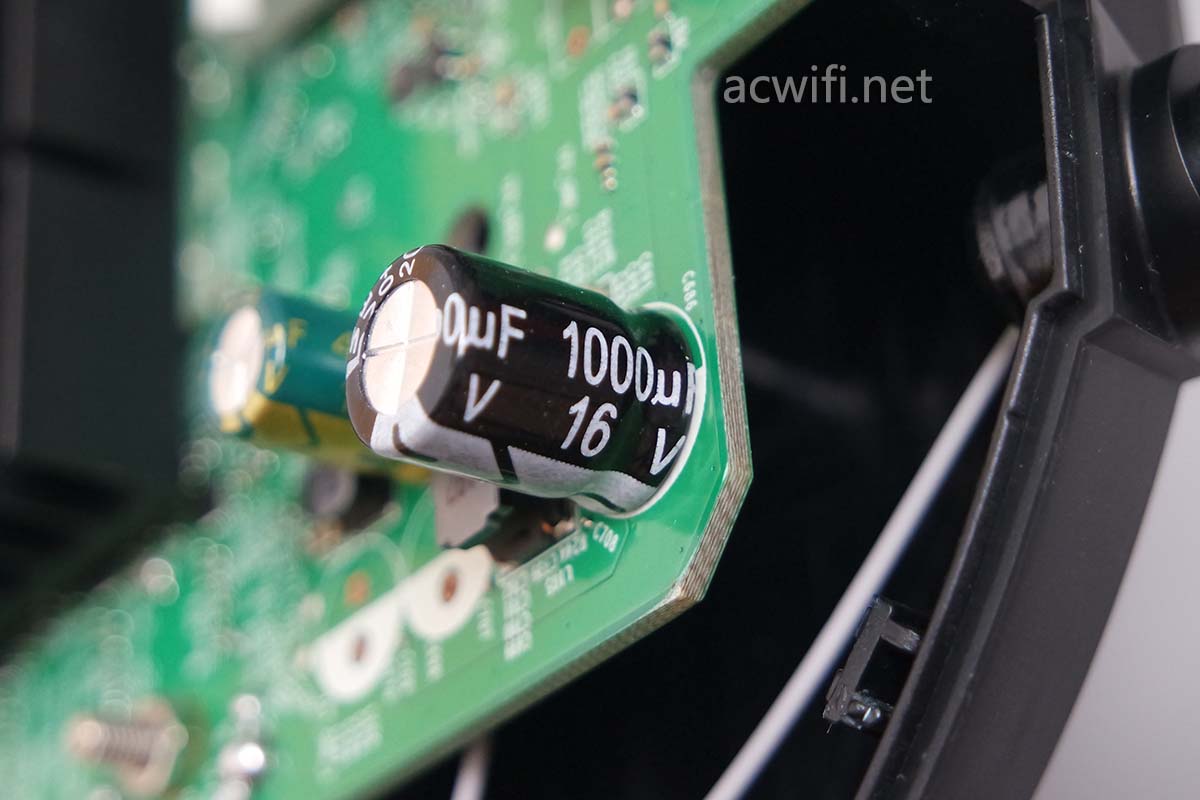

16V 1000微法的电容,后面是16V  470微法,470的一共有三颗。

水星X32G拆机

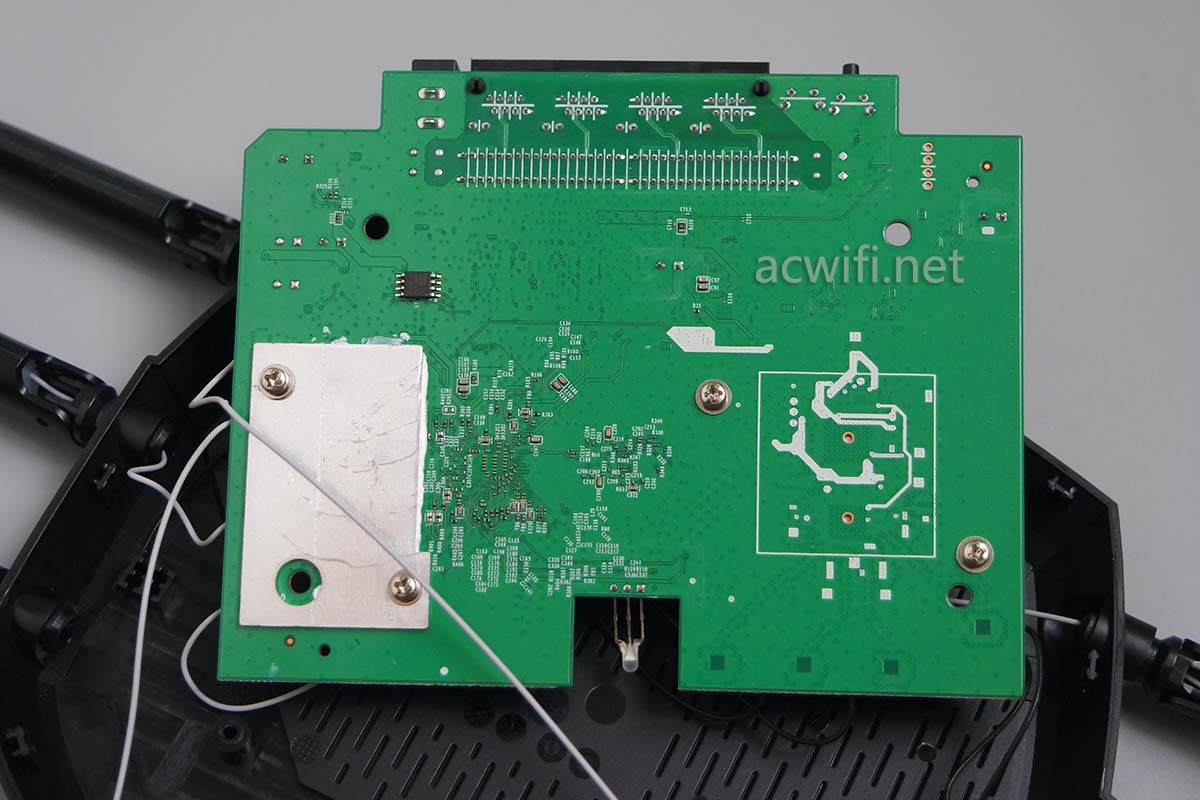

八根天线全焊接在主板上,翻转主板看背面要很小心:

水星X32G拆机

背面左下角是一片平整铝板,位置是在四颗2.4G FEM芯片的背面,帮助FEM散热,为什么不在FEM芯片正面帮助散热?因为有些FEM芯片不能在正面放导热硅脂来帮助散热,会影响功放功率。这是有人留言说的。不知真假。但我拆机这么多,的确发现有许多是这样子。

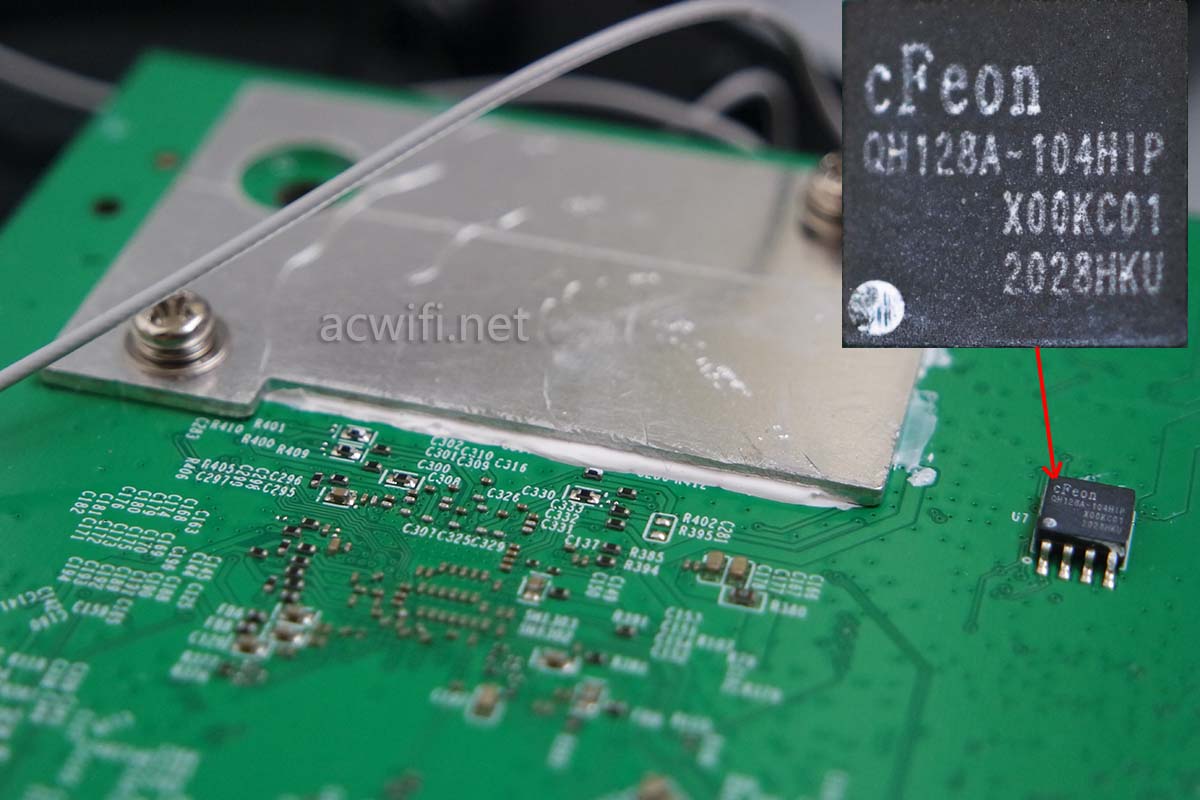

散热片上方有一颗闪存芯片,型号是EN25QH128A-104HIP,容量16MB。

水星X32G拆机

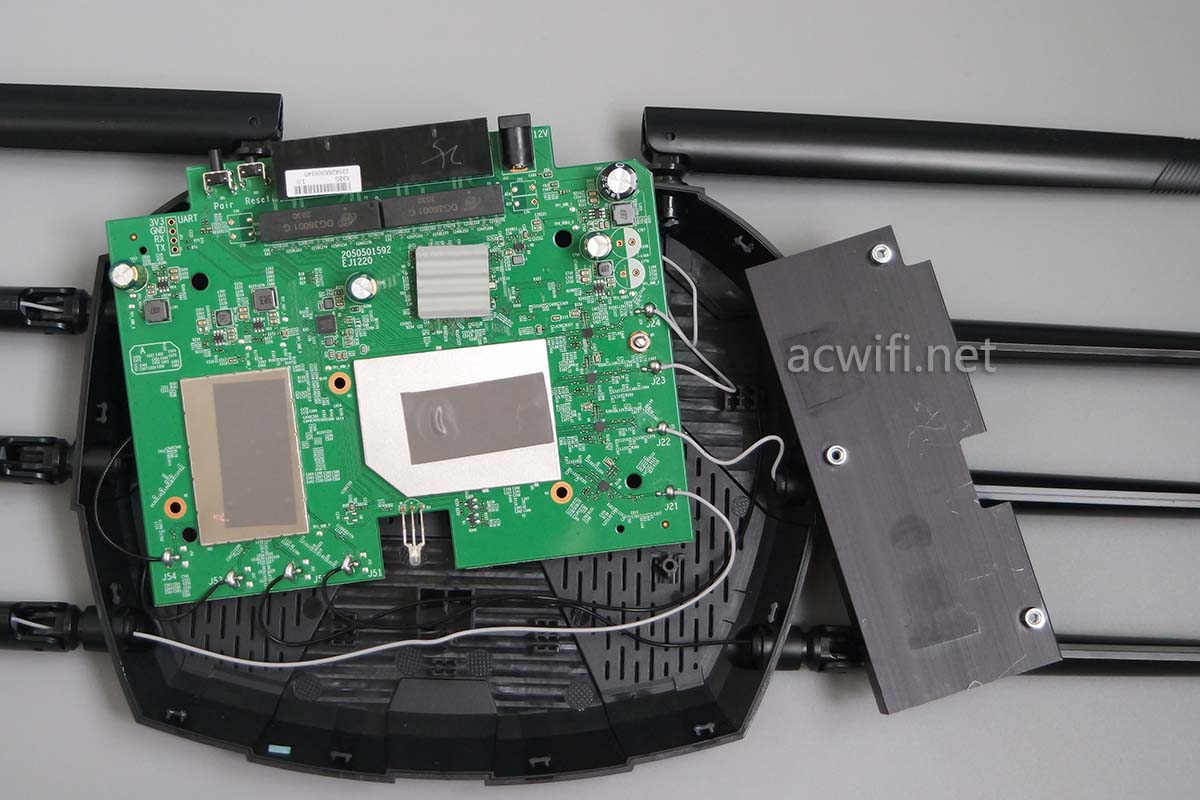

拆下主板正面的散热器:

水星X32G拆机

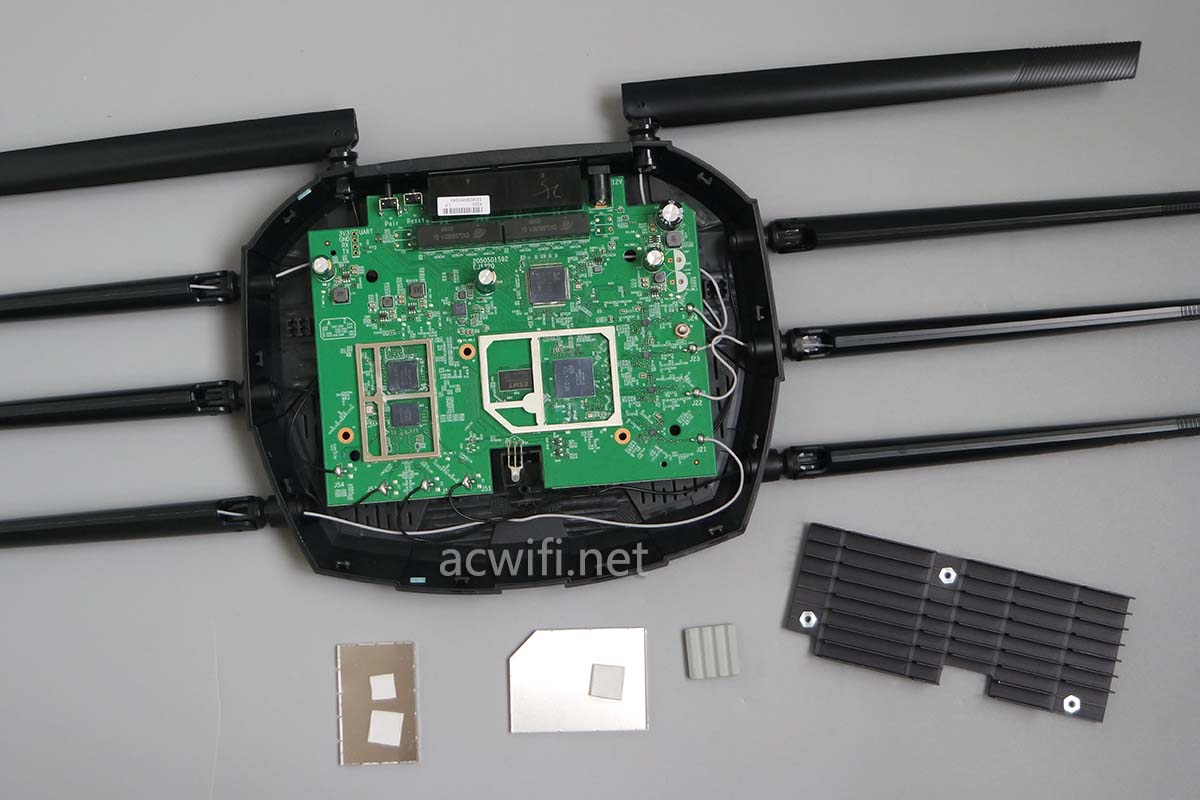

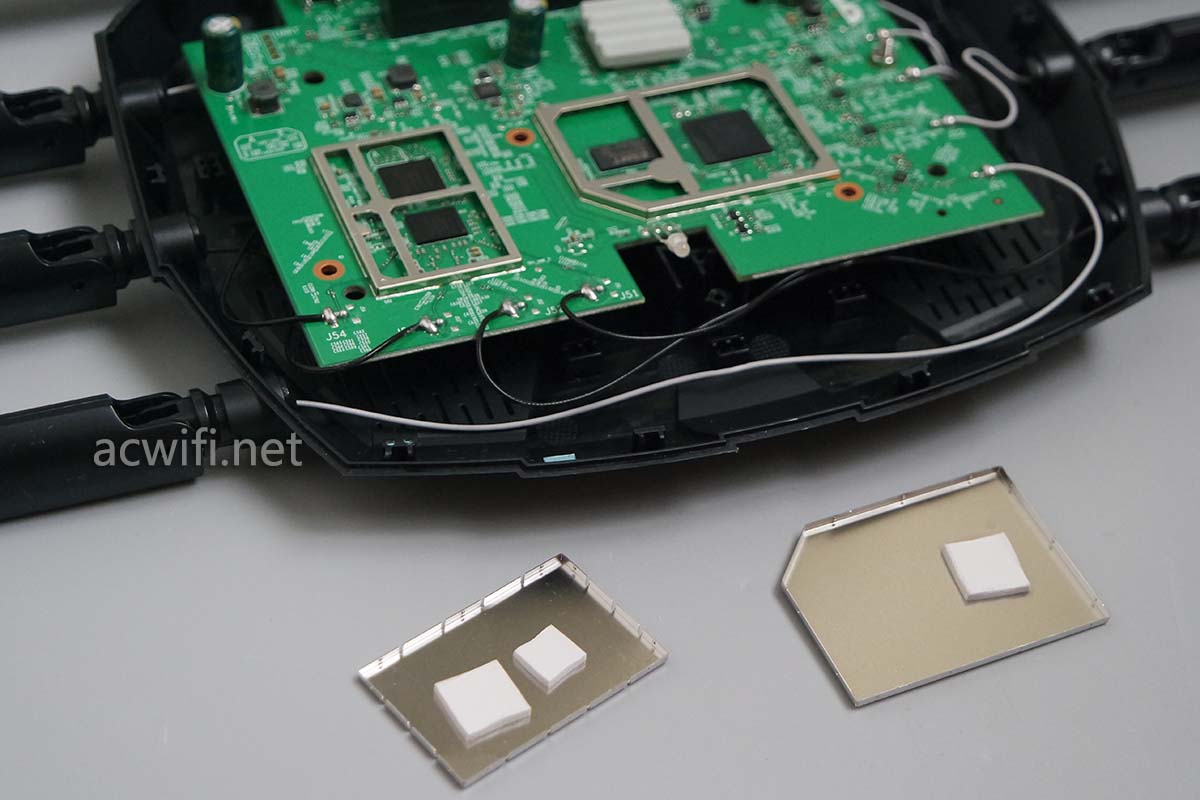

拆开屏蔽罩,四颗芯片中,除了内存芯片之外,都有导热硅胶垫。

水星X32G拆机

电吹风对着陶瓷散热片吹半分钟后拿下:水星X32G拆机

水星X32G拆机

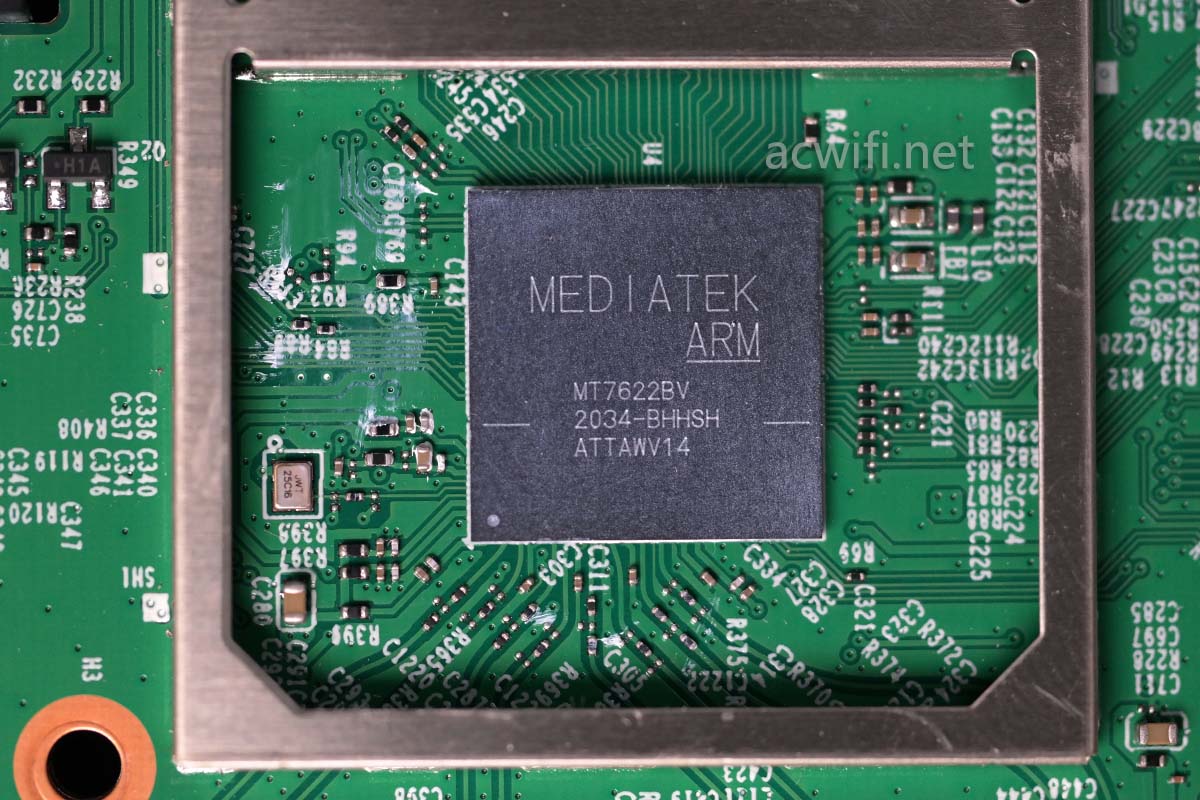

先看CPU了,型号是MT7622,双频1.35GHz,而且是ARM® Cortex-A53架构,比MT7621强,强多少不知道!只知道强。但有一点不如MT7621的:只集成了五口百兆交换芯片,所以它需要外接千兆交换机芯片。它是有苦衷的,为了让芯片空间能够把MT7615N放了进去,所以MT7622B集成了4x4mimo的2.4G,支持256-QAM,802.11n,最高速率800Mbps。

关于详细的MT7622B介绍,可以看XDR3230的拆机,里面有说细说明:TP-LINK AX3200 XDR3230拆机,与我猜的有点不同

MT7622

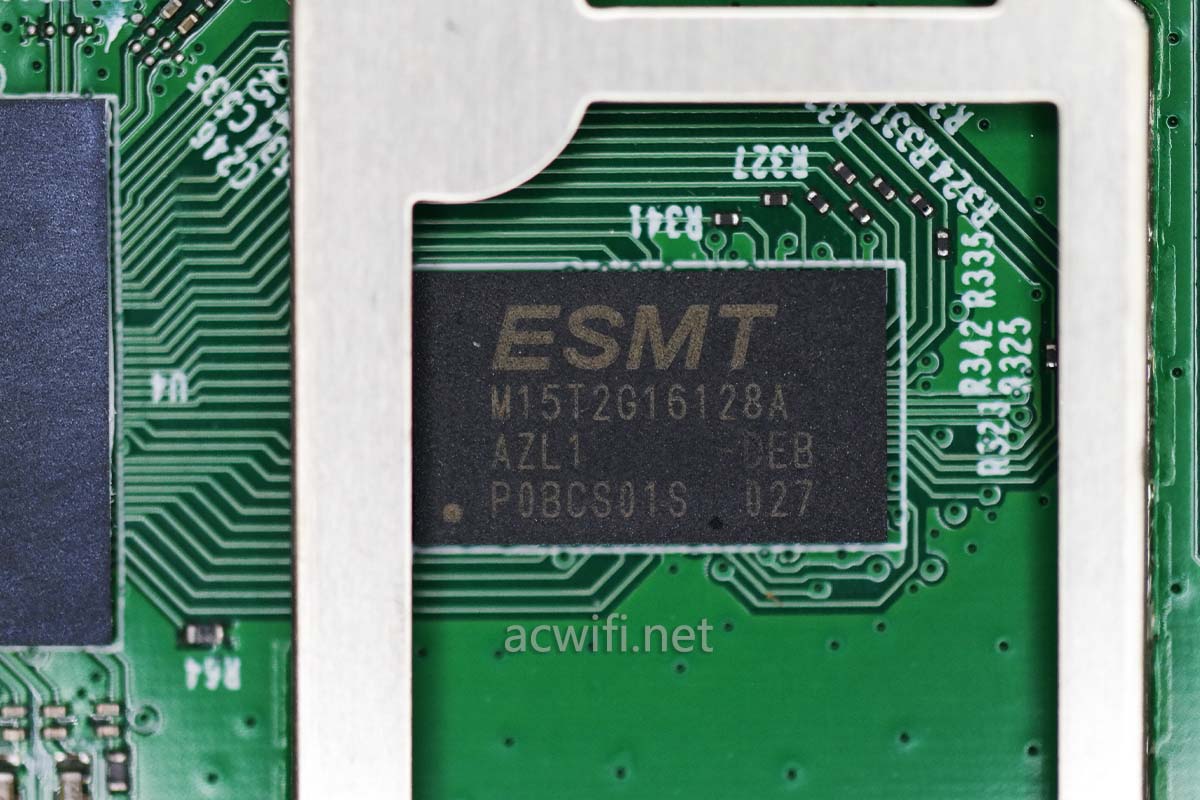

CPU旁边有一颗内存芯片,型号是M15T2G16128A,容量256MB。

水星X32G拆机

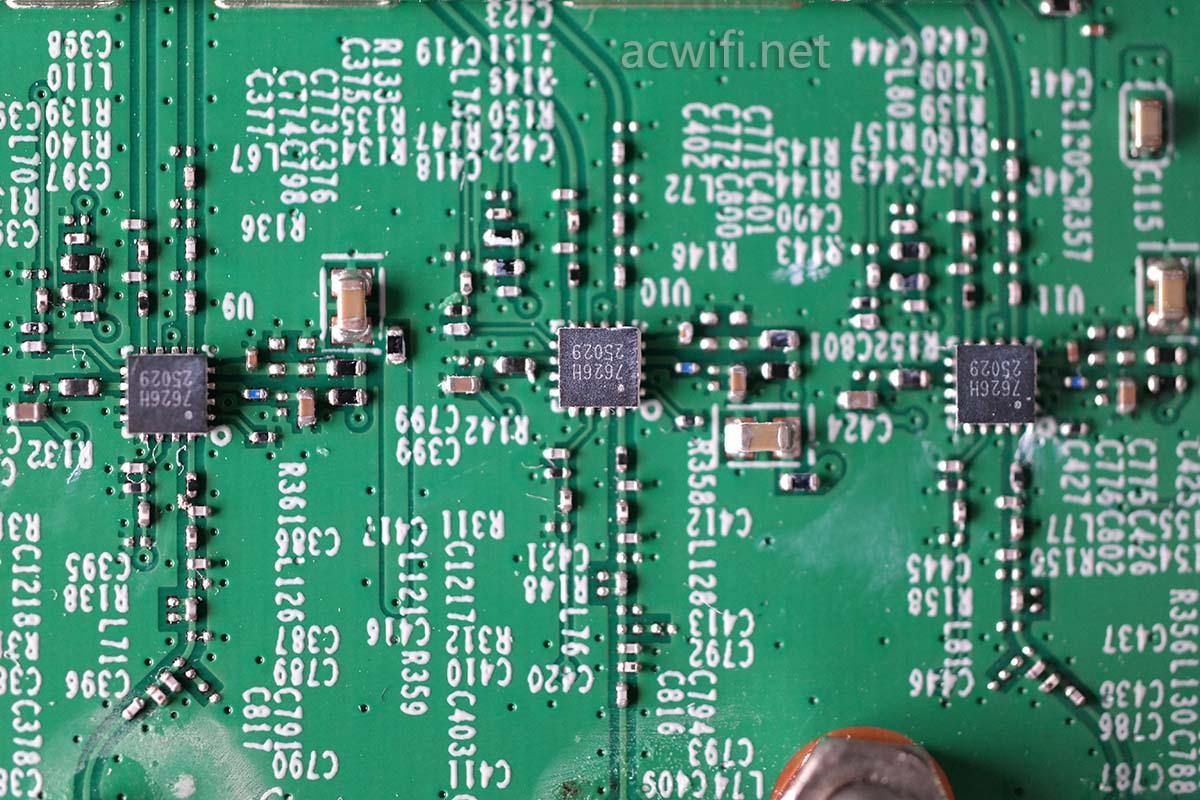

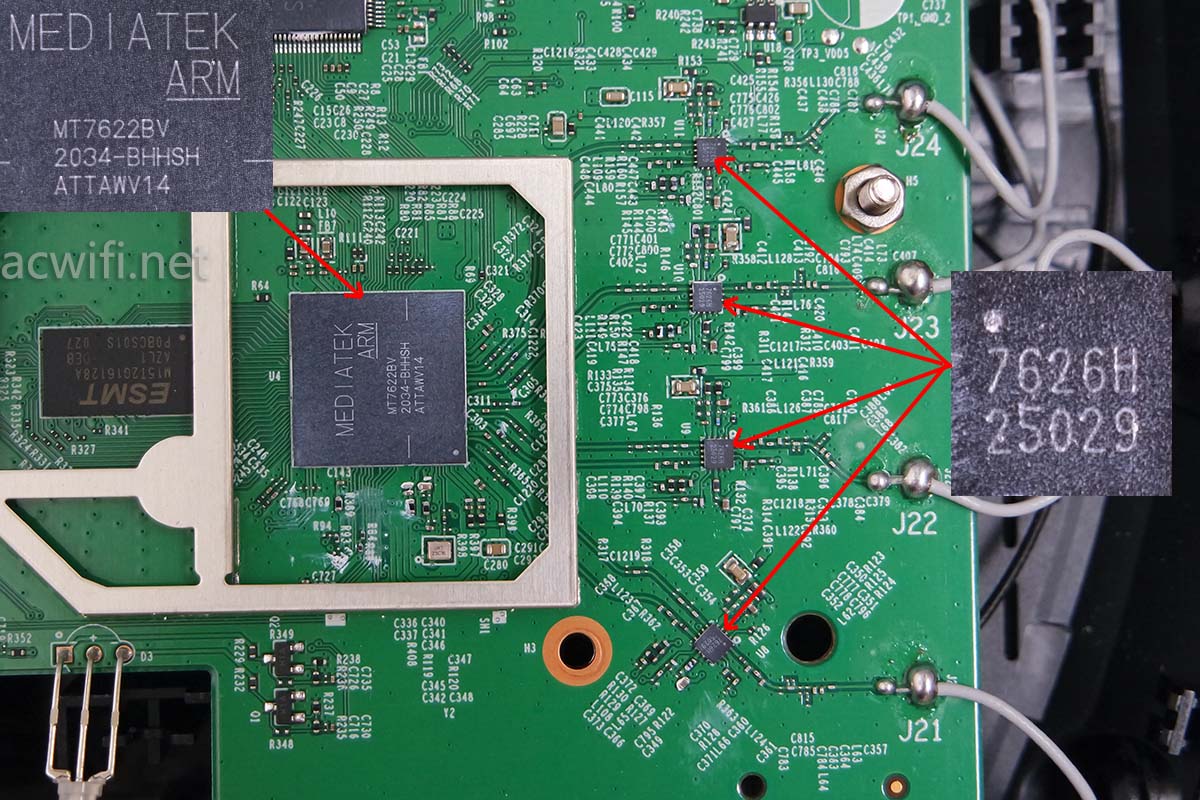

CPU集成的4T4R 2.4G,外置了四颗独立的FEM芯片,上面丝印着“7626H”,型号是RTC7626H(立积电子)。

RTC7626

RTC7626H的参数如下:

Frequency range: 2.4 – 2.5 GHz
3 V to 5 V single supply voltage
Integrated high performance PA, LNA with bypass function, and SP3T switch
Input & output fully 50 ohm matching
Integrated positive slope power detector
+21 dBm linear output power at 3% EVM, 802.11g 64 QAM, 54 Mbps, 5 V
Small 16L QFN 2.5×2.5×0.75 mm 3 package
RoHS / Halogen Free Compliant
Moisture Sensitivity Level : MSL 3

FEM芯片电路特定:

RTK7626H

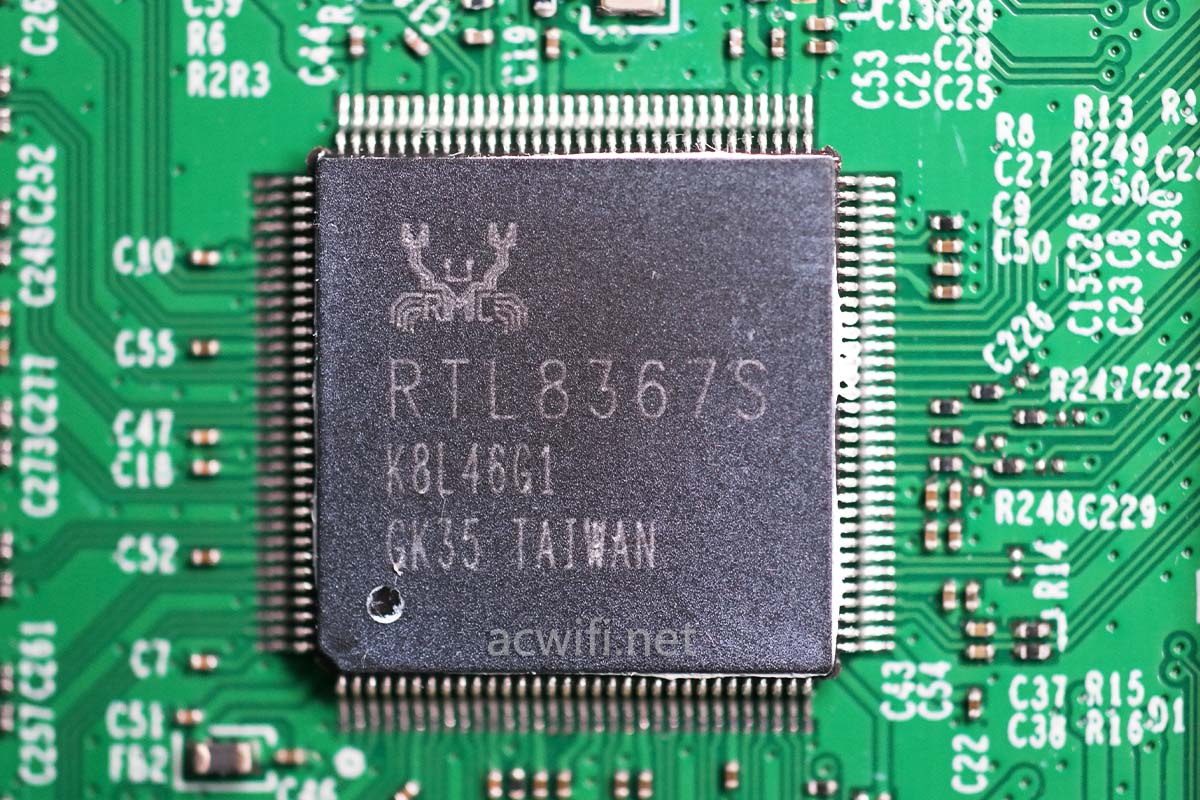

CPU上方是一颗千兆交换机芯片,型号是RTL8367S,没有它就没有千兆速率的网口。

RTL8367S

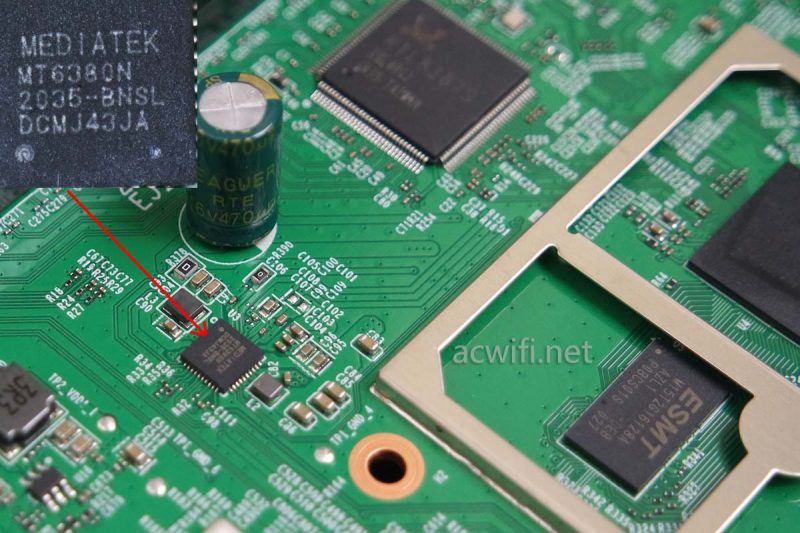

这里有一颗电源管理芯片,型号是MT6380,MEDIATEK自家的产品。

MT6380

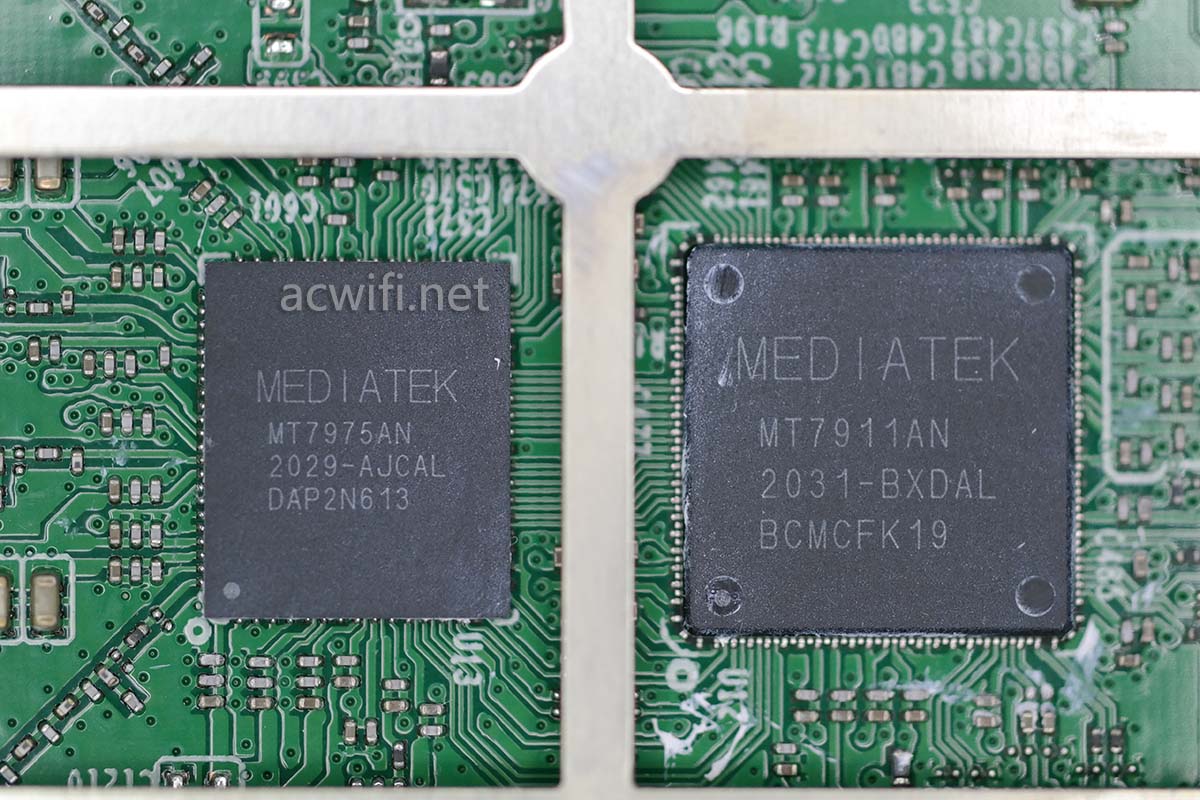

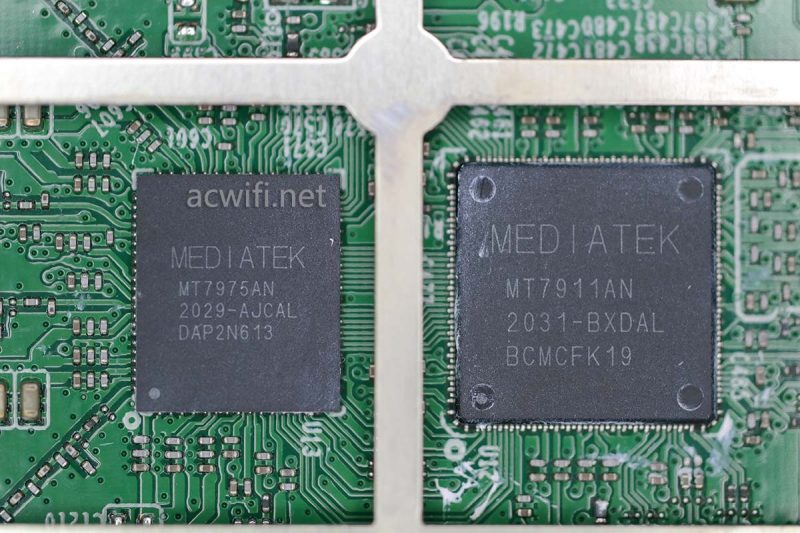

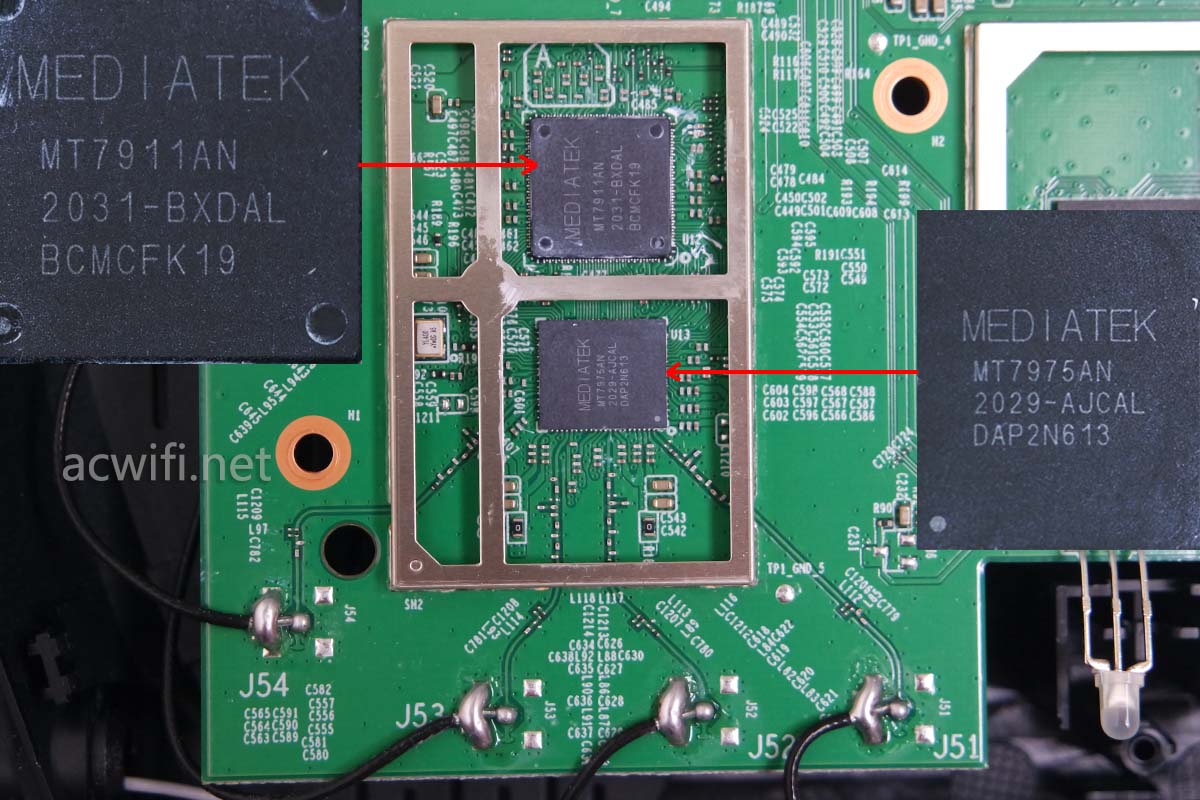

最后来看5G无线芯片了,由两颗芯片组成,如下图:左边的芯片型号是MT7975AN,右边的芯片型号是MT7911AN,一起构成了“MT7915A”。支持4x4mimo的5G WIFI6,在80MHz频宽下,最高速率2402Mbps,不支持160MHz频宽。

MT7915A

5G并没有外置独立的FEM芯片,实测5G信号还不错,跟XDR3230差不多。

MT7915A

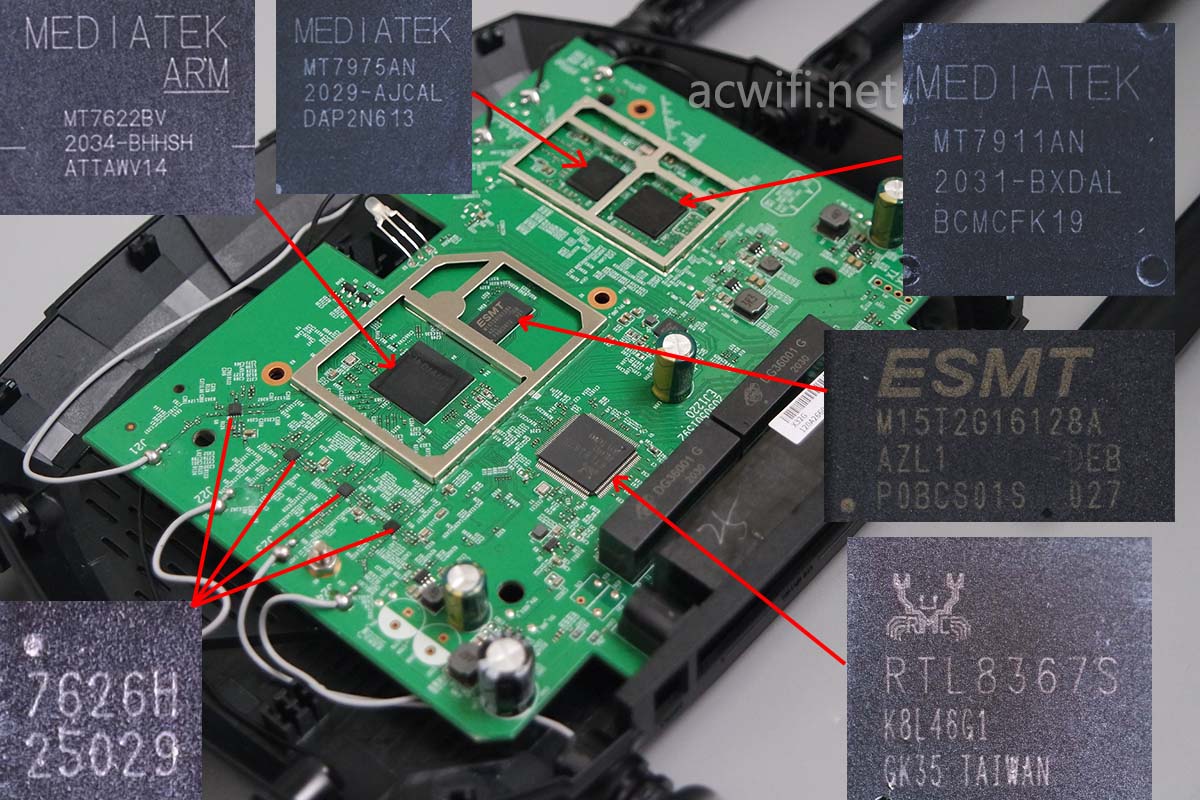

至此水星X32G拆机完成。芯片汇总图:

水星X32G拆机

水星X32G的芯片跟TP的XDR3230一模一样,内存闪存容量也是一样,除非了外观和价格没区别。

水星D268G加100元就有支持WIFI6的5G可用,且CPU和内存是大升级呀。值不值得买,等我详细测试过才知道。mediatek继续努力!
