110元的WIFI6路由器拆机:天邑TY301

是我买过最便宜的WIFI6无线路由器了,型号是天邑TY301,闲鱼110元收来,全新的。之前已经拆过机的TY300和TY400的2.4G不是WIFI6,那两台收来时也超过150元。这台反而只要110元,因为便宜,我觉得适合在宿舍和出租层用。

天邑TY301拆机

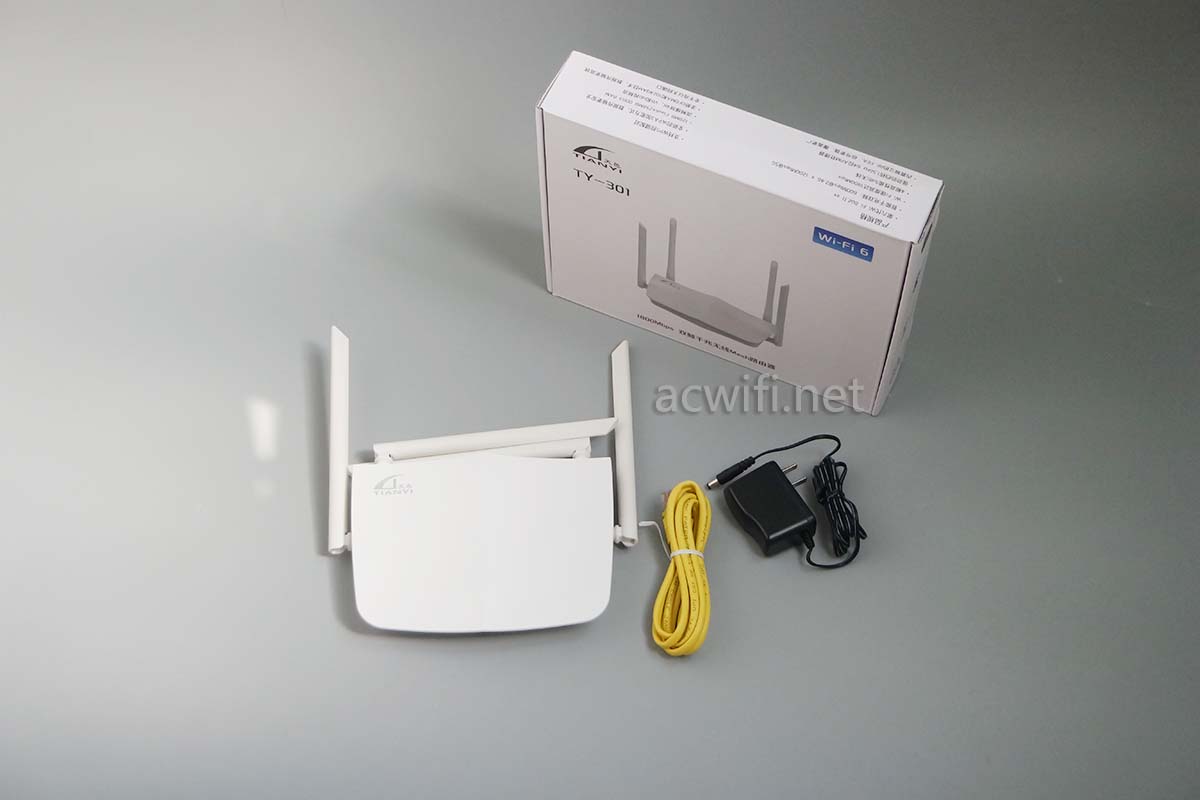

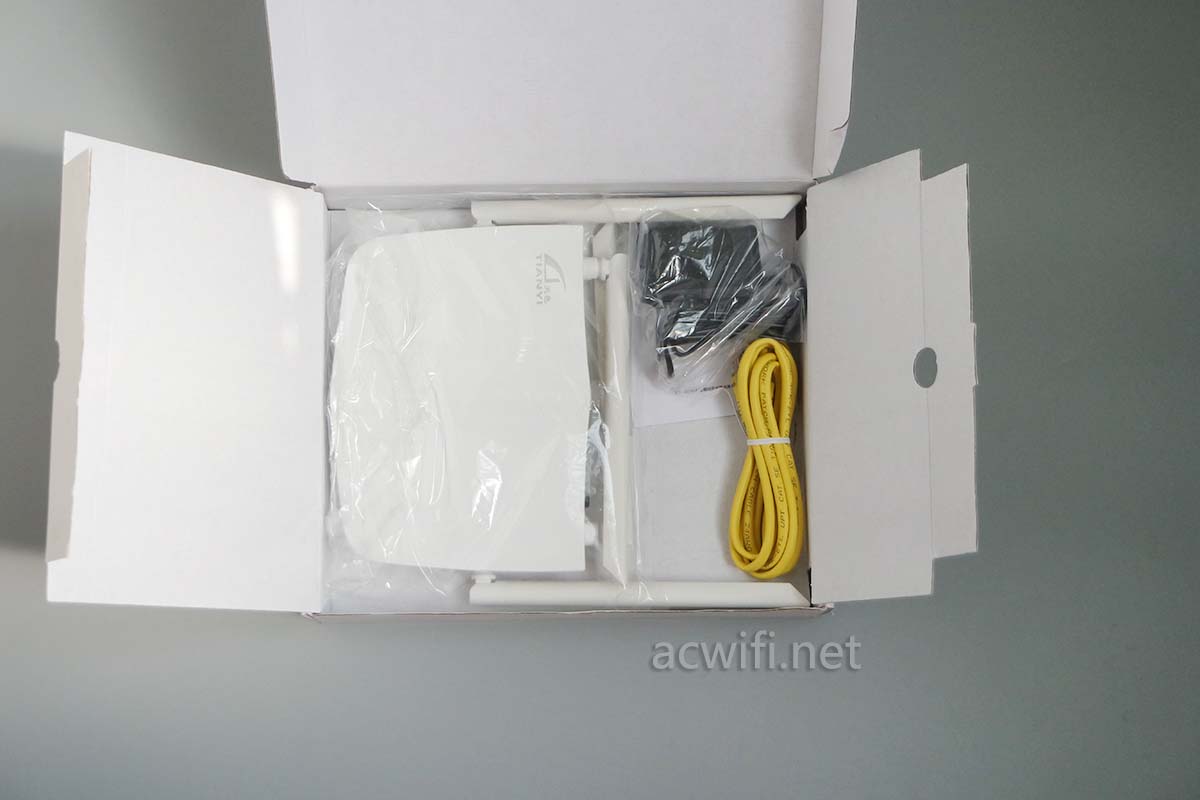

附送网线,超五类,24AWG好评:

天邑TY301拆机

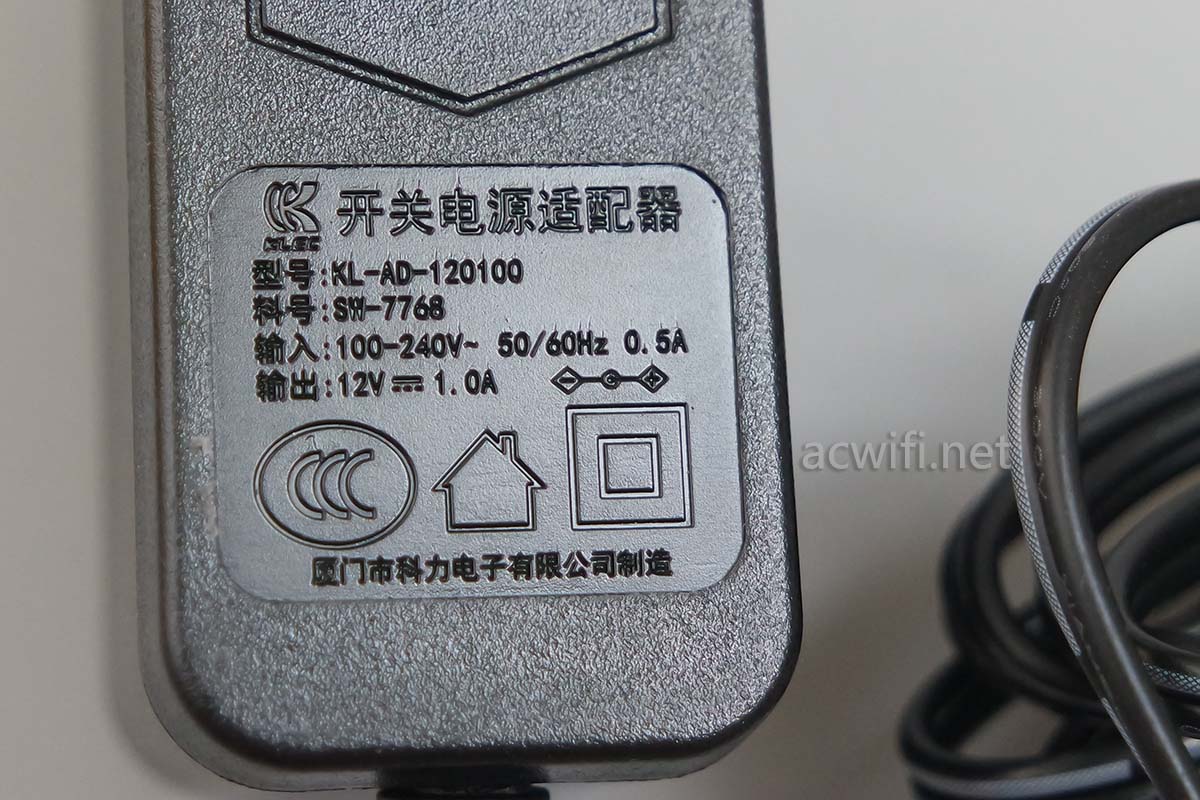

电源输出规格12V/1A,没啥好说。

天邑TY301拆机

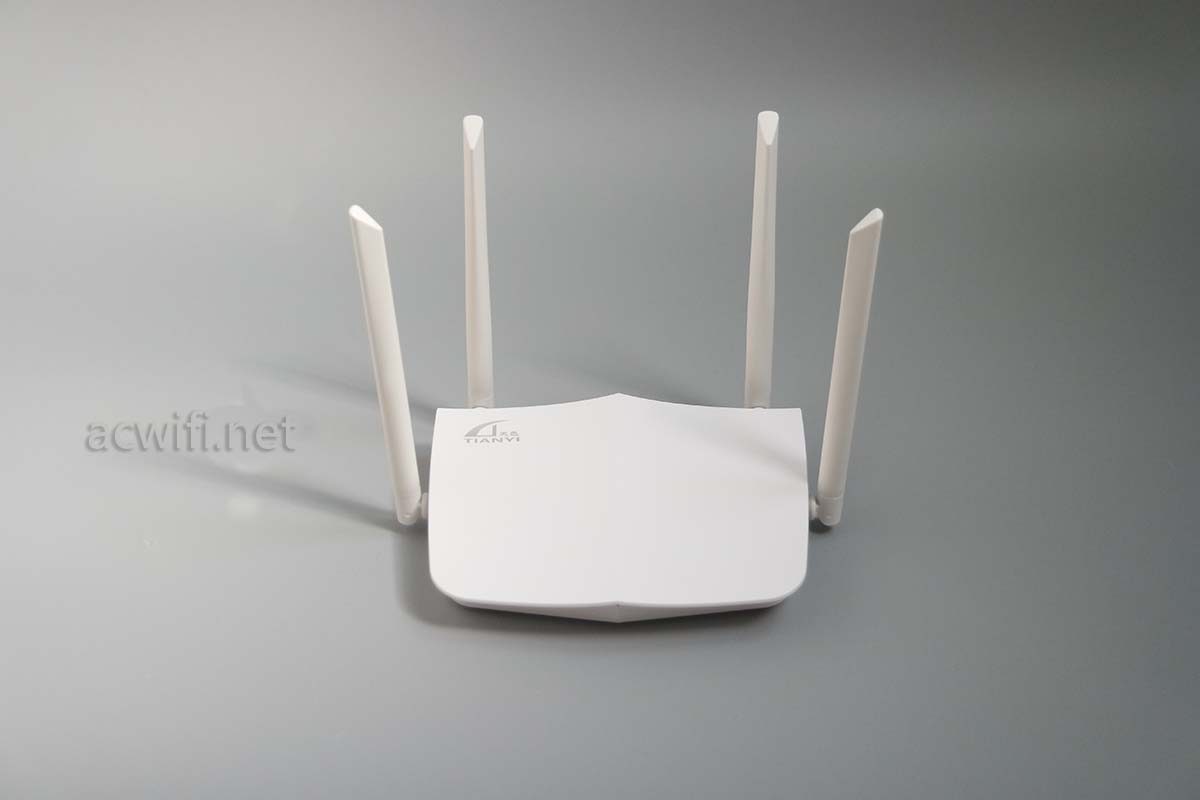

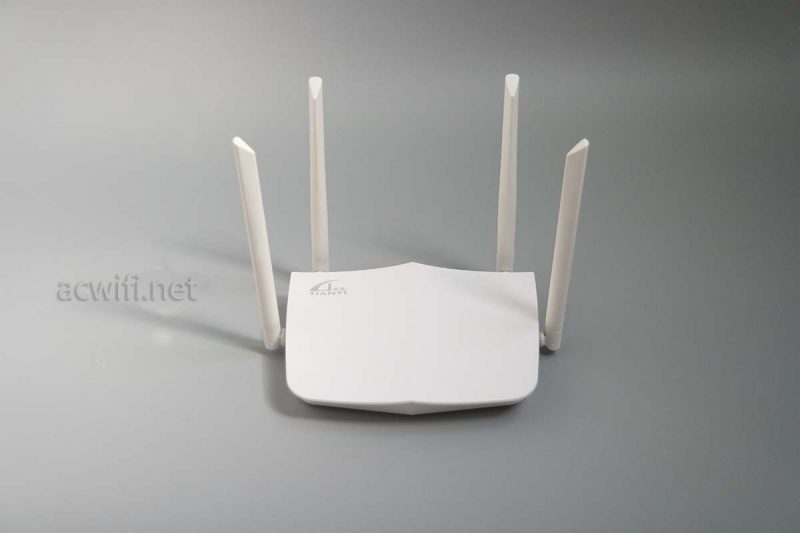

跟TY300一样的外壳:

天邑TY301拆机

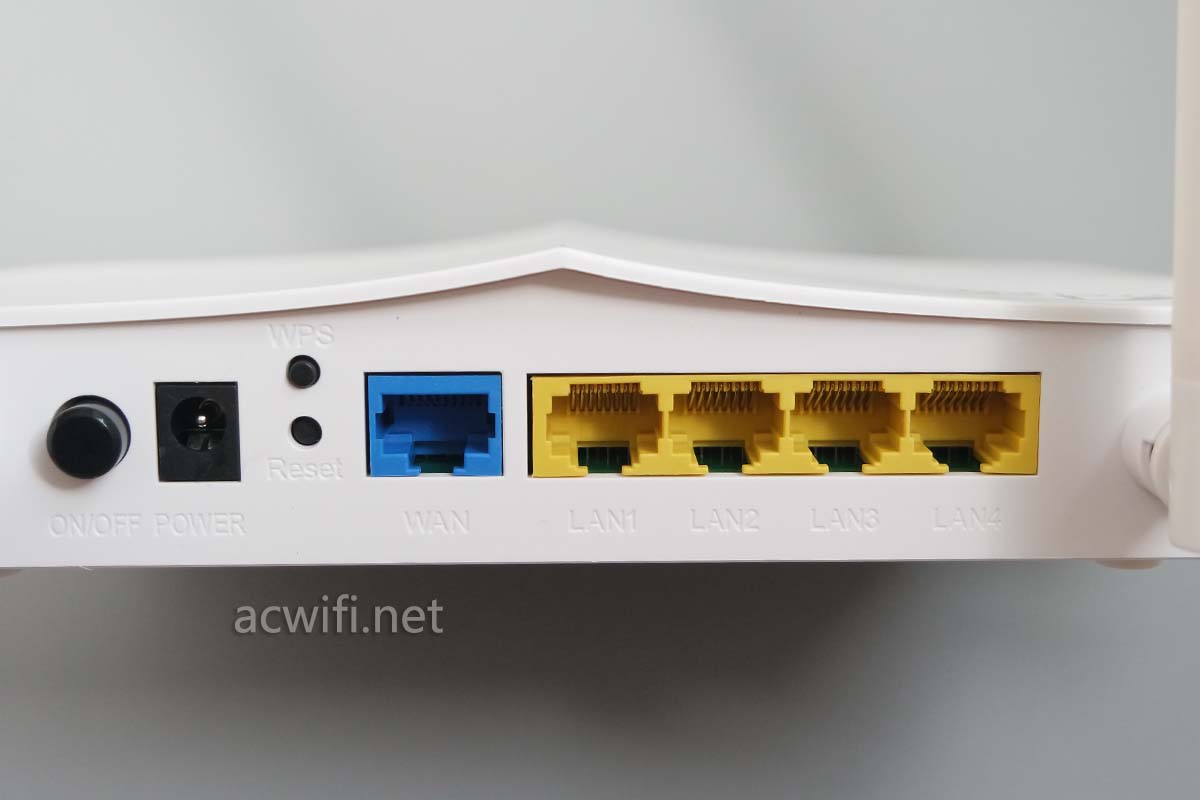

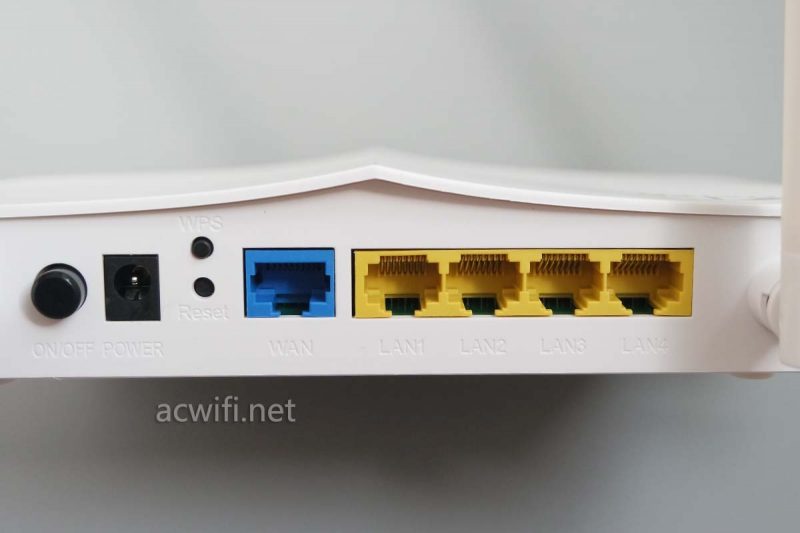

后面四个LAN+1个WAN,四人的宿舍不需再接交换机了:

天邑TY301拆机

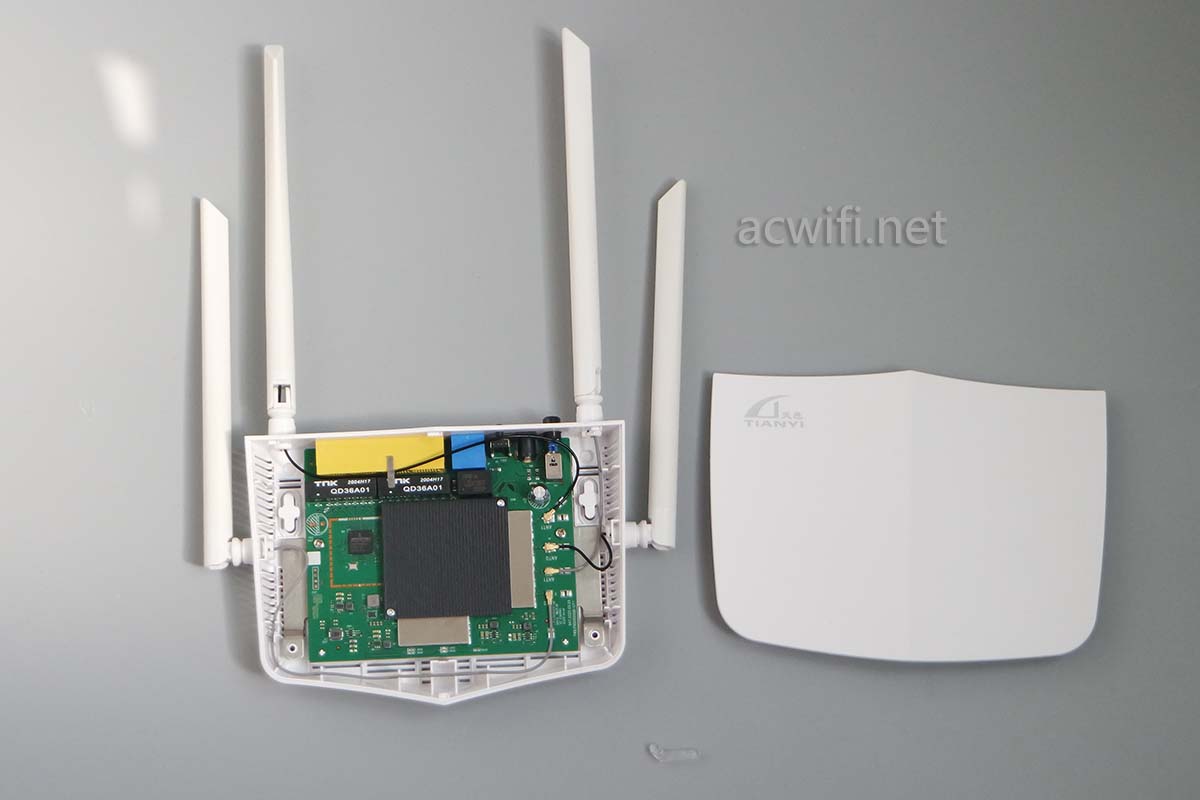

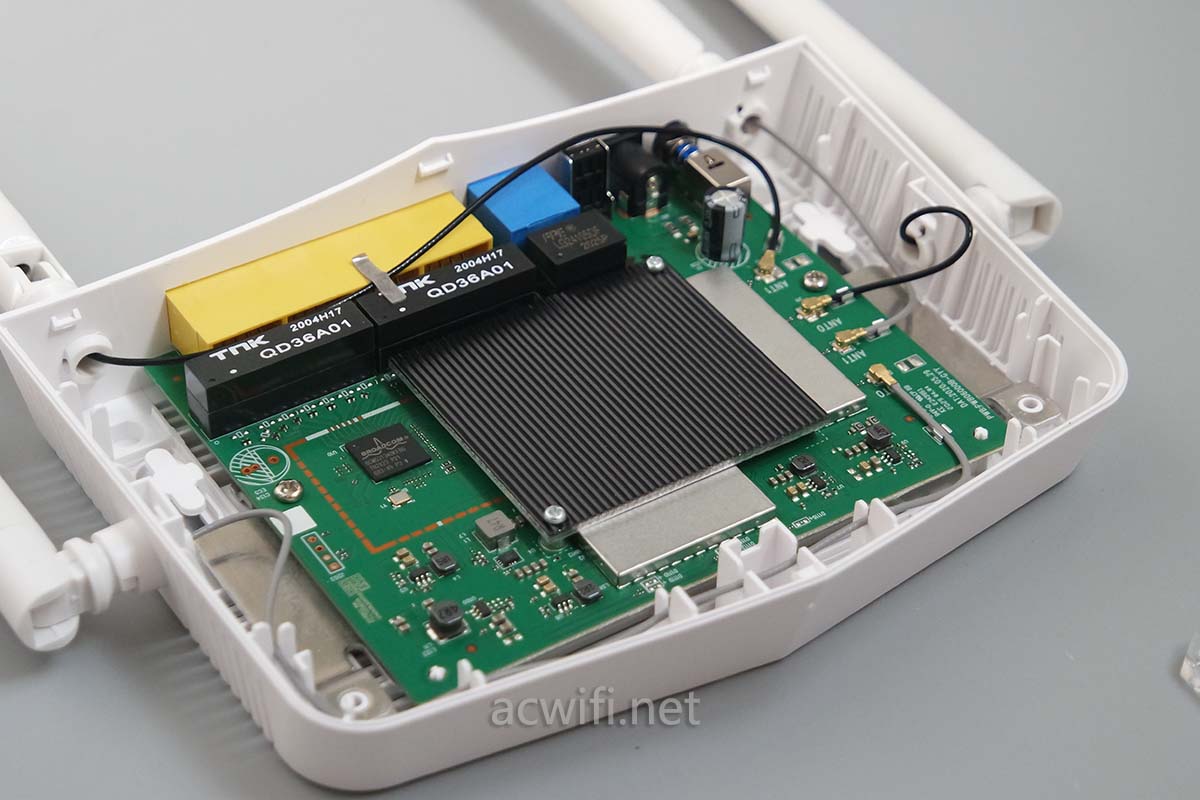

拆开外壳一看,里面的板子跟TY6201很像,肯定是BCM6755单芯片方案。除了左边的交换机芯片,其它一样。TY6201我买的时候好贵呀要220元包邮(现在140左右包邮),这台TY301才110元包邮。

天邑TY301拆机

便宜是因为运营商装宽带送的路由器,用户买了更好的所以这些就放出来卖了。或者是其它什么渠道拿到的货。

天邑TY301拆机

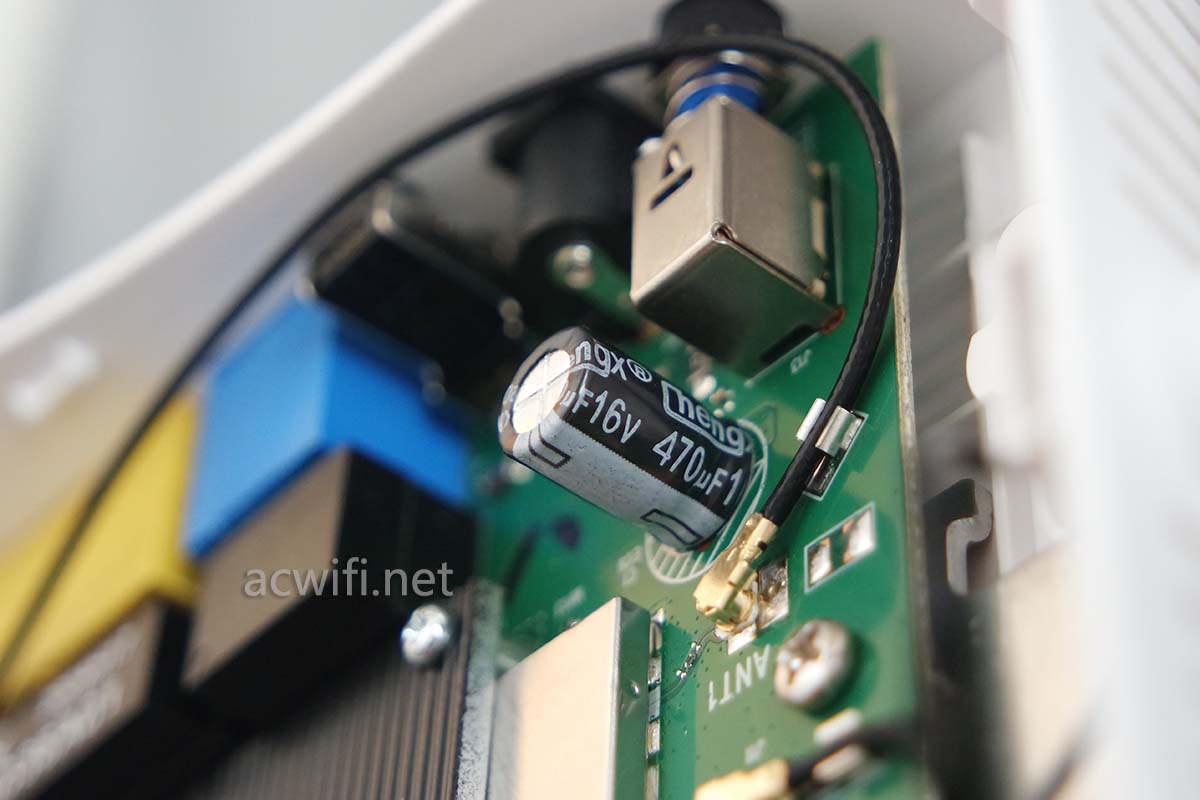

一颗16V 470微法电容:

天邑TY301拆机

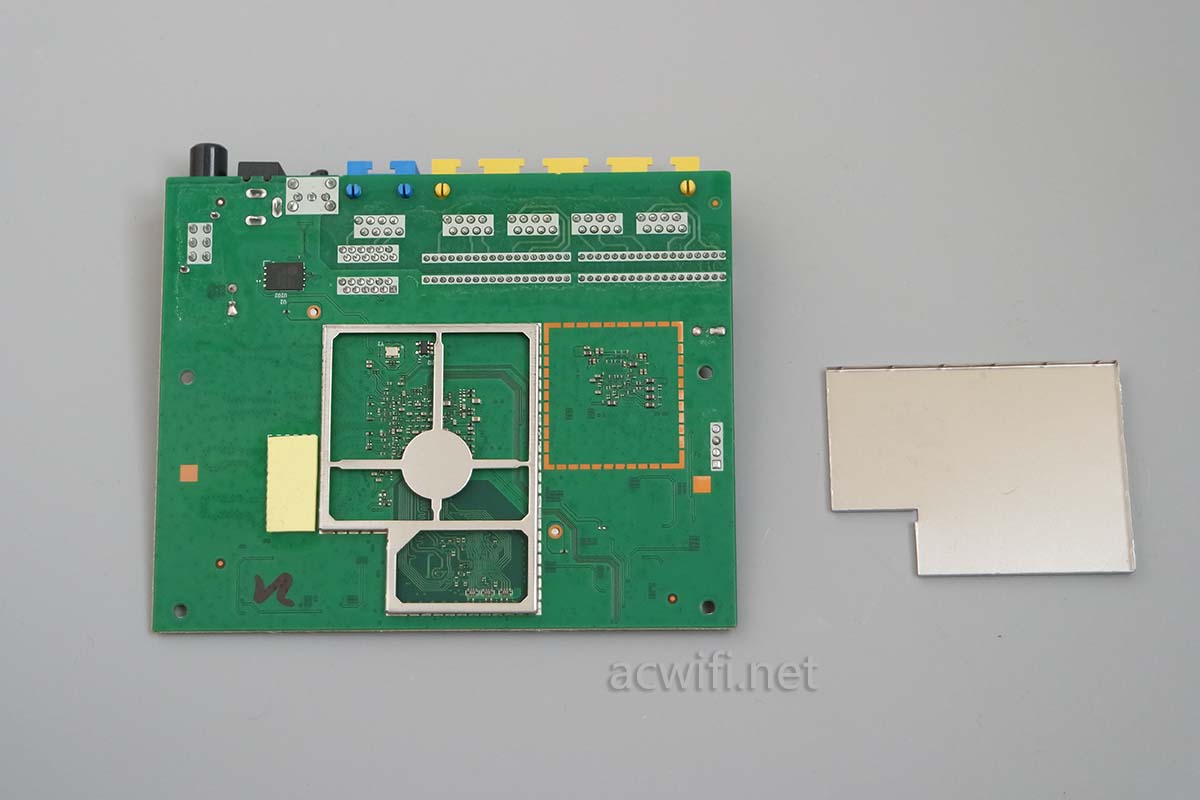

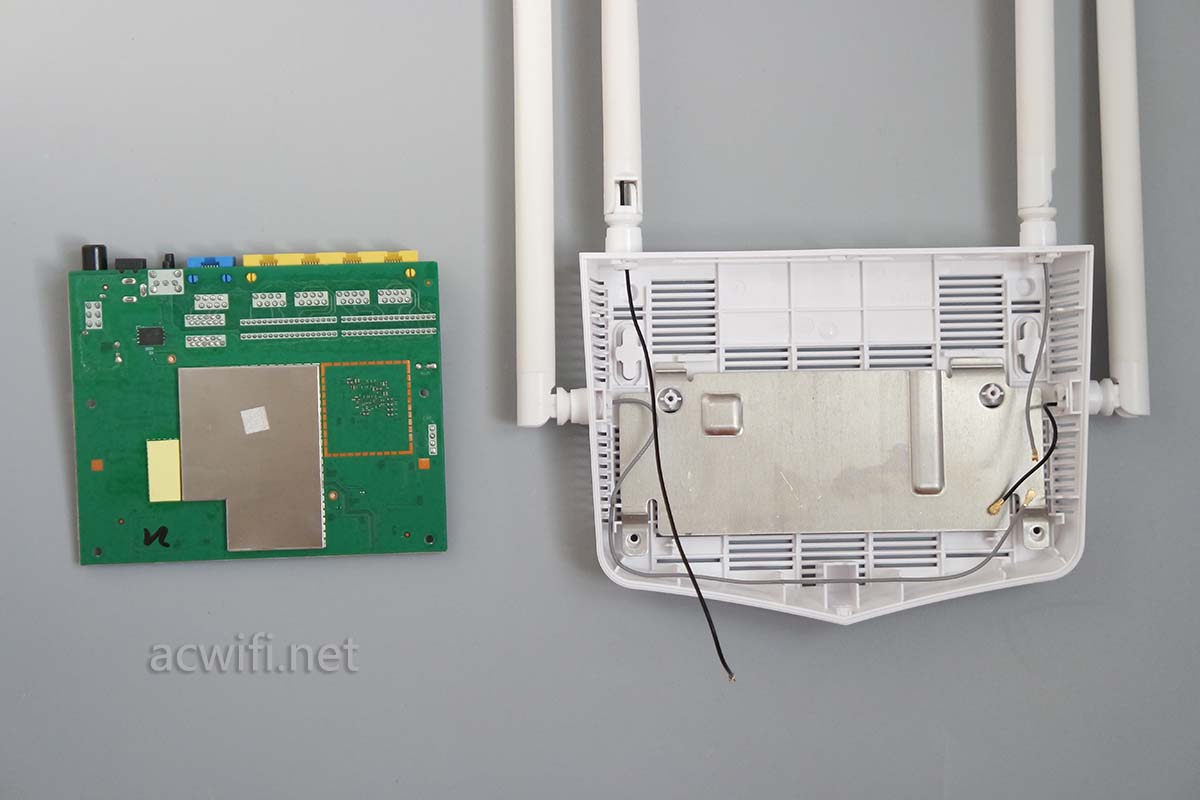

取出主板,翻过主板背面,有一屏蔽罩。机身底部有一片铝的散热片。

天邑TY301拆机

拆开主板底部的屏蔽罩,里面空的。

天邑TY301拆机

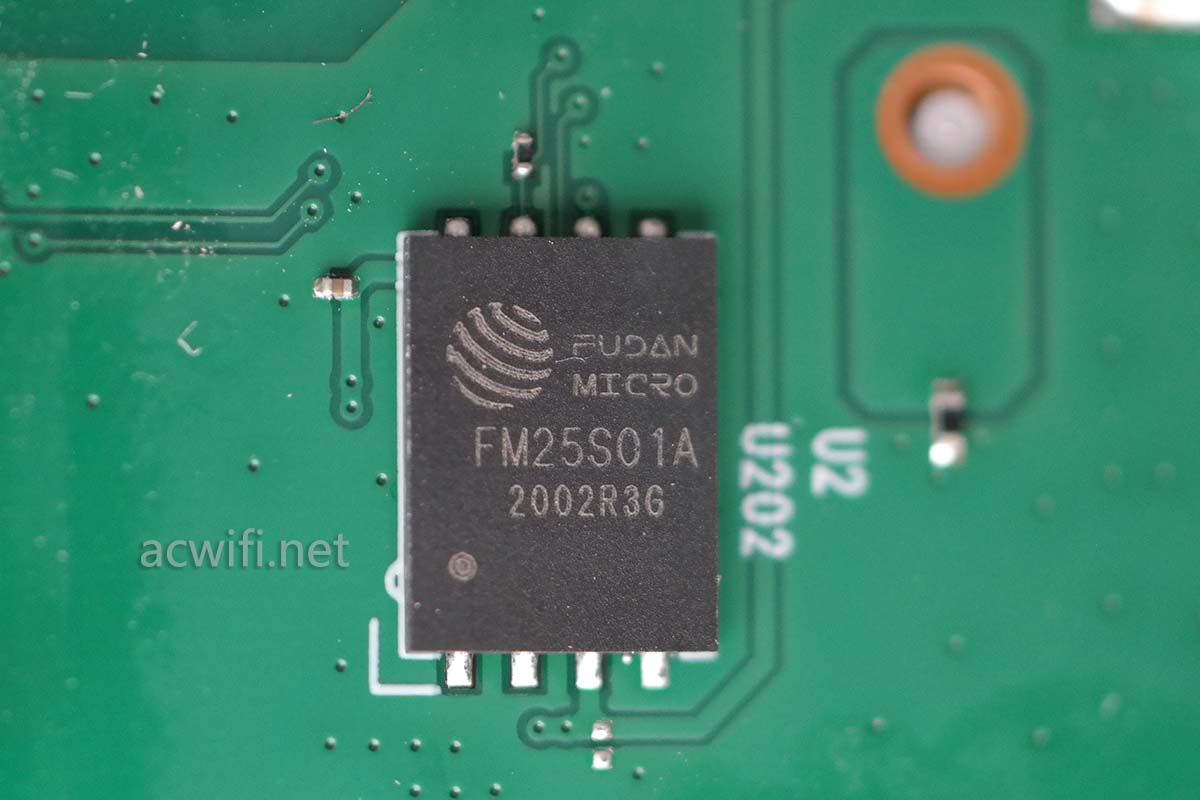

左上角有一颗芯片,型号是FM25S01,1G-bit NAND Flash Memory,复旦微电子公司生产的128MB容量闪存。

天邑TY301拆机

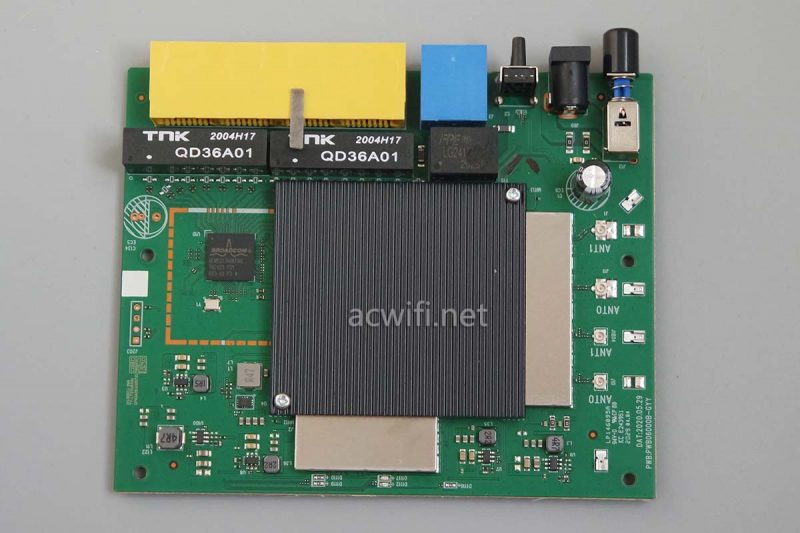

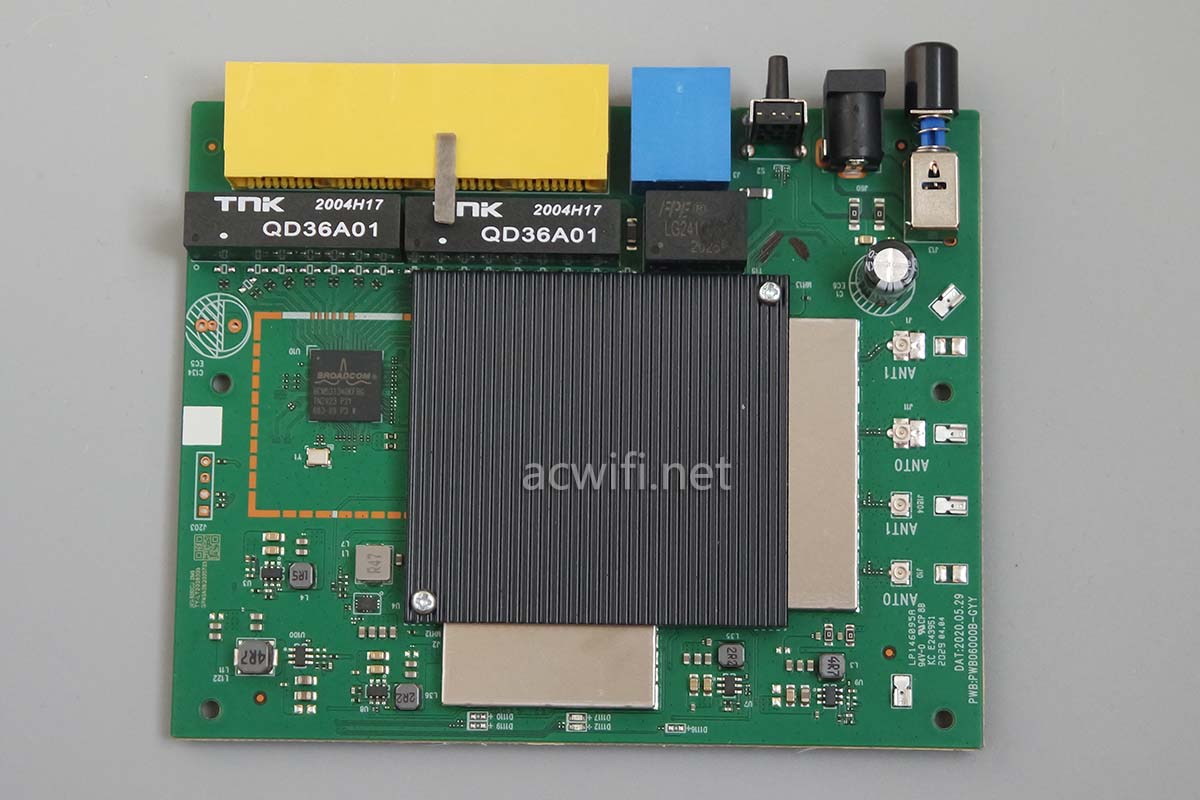

回到主板正面:

天邑TY301拆机

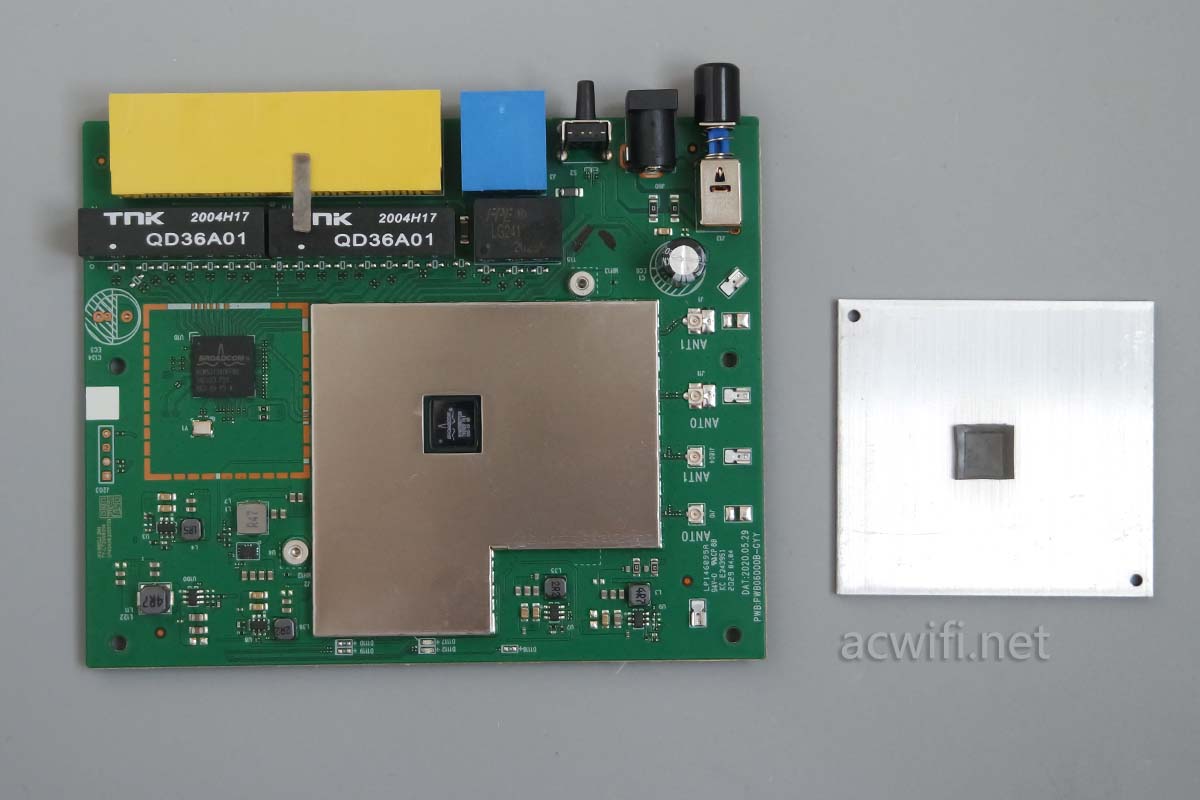

薄薄的散热器用两颗螺丝固定,拆下散热器,挖孔的屏蔽罩露出CPU,CPU与散热器之间有导热硅胶垫

天邑TY301拆机

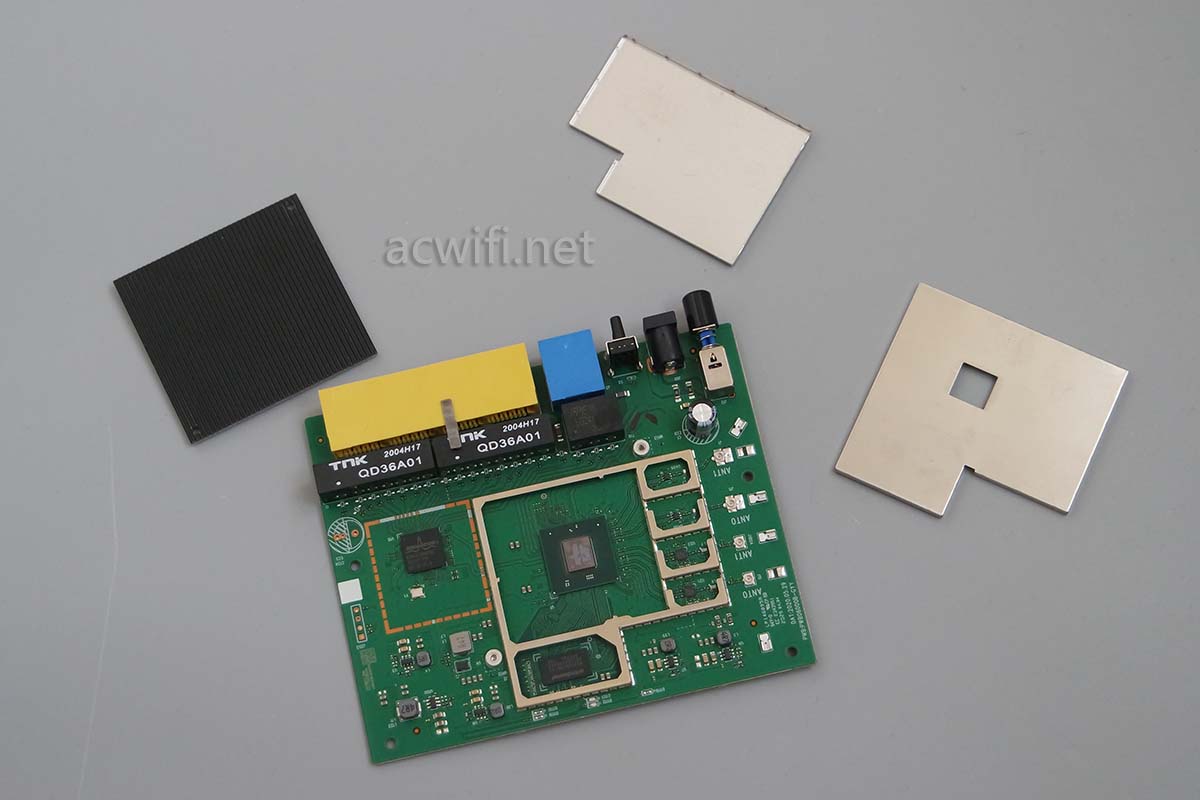

撬开屏蔽罩后所有芯片一目了然。

天邑TY301拆机

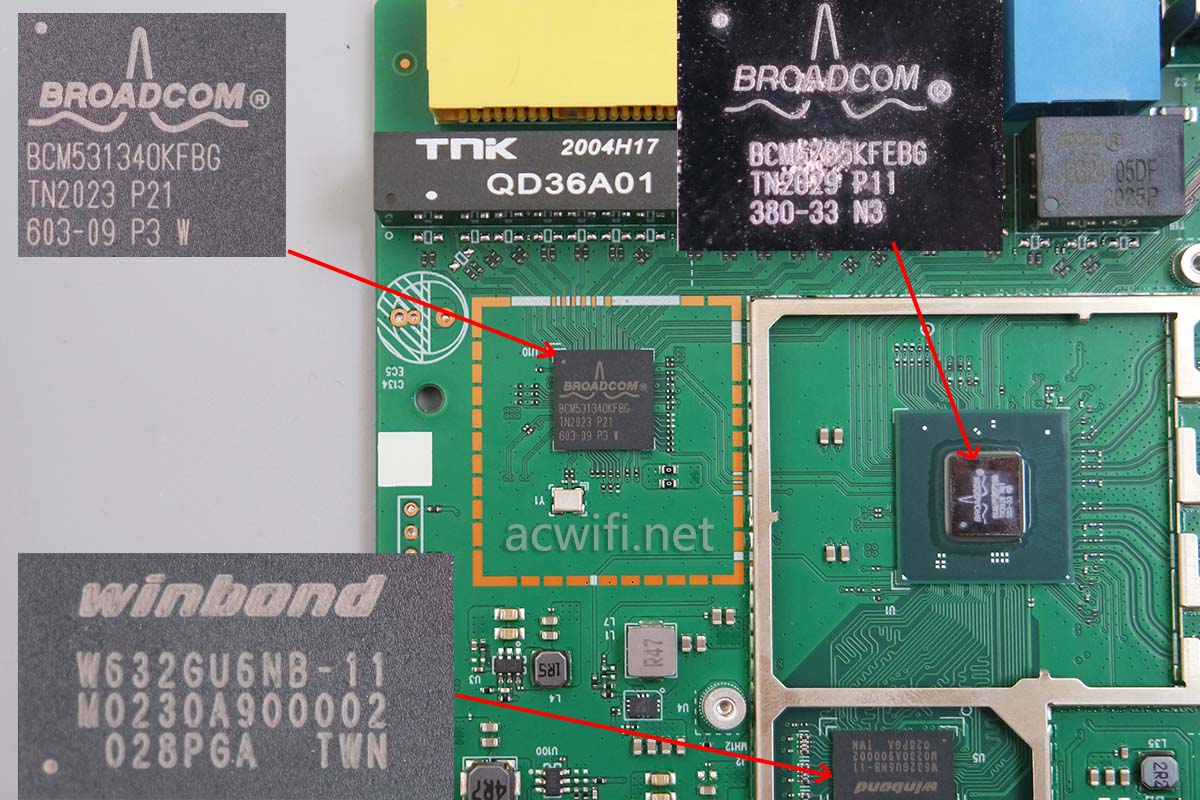

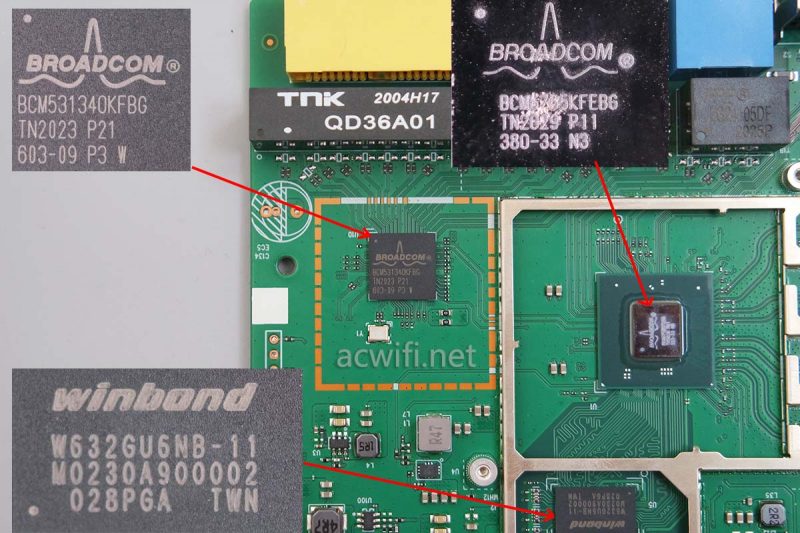

主要芯片如下图:

CPU,,,,没擦干净就拍照了。型号是BCM6755,四核1.5GHz,集成了2.4G和5G,总速率AX1800M,低发热低功耗。CPU集成了一个千兆网口,从下图可见CPU与WAN口相连。

网口下方的交换机芯片型号是BCM53134,支持四口千兆:“4xGPHY integrated, 1xRGMII and 1xRGMII/SGMII+ (1G/2.5 Gb/s) interfaces”。

BCM53134+BCM6755=5口全千兆。

下方有一颗内存芯片,型号是W632GU6BN,容量256MB。

天邑TY301拆机

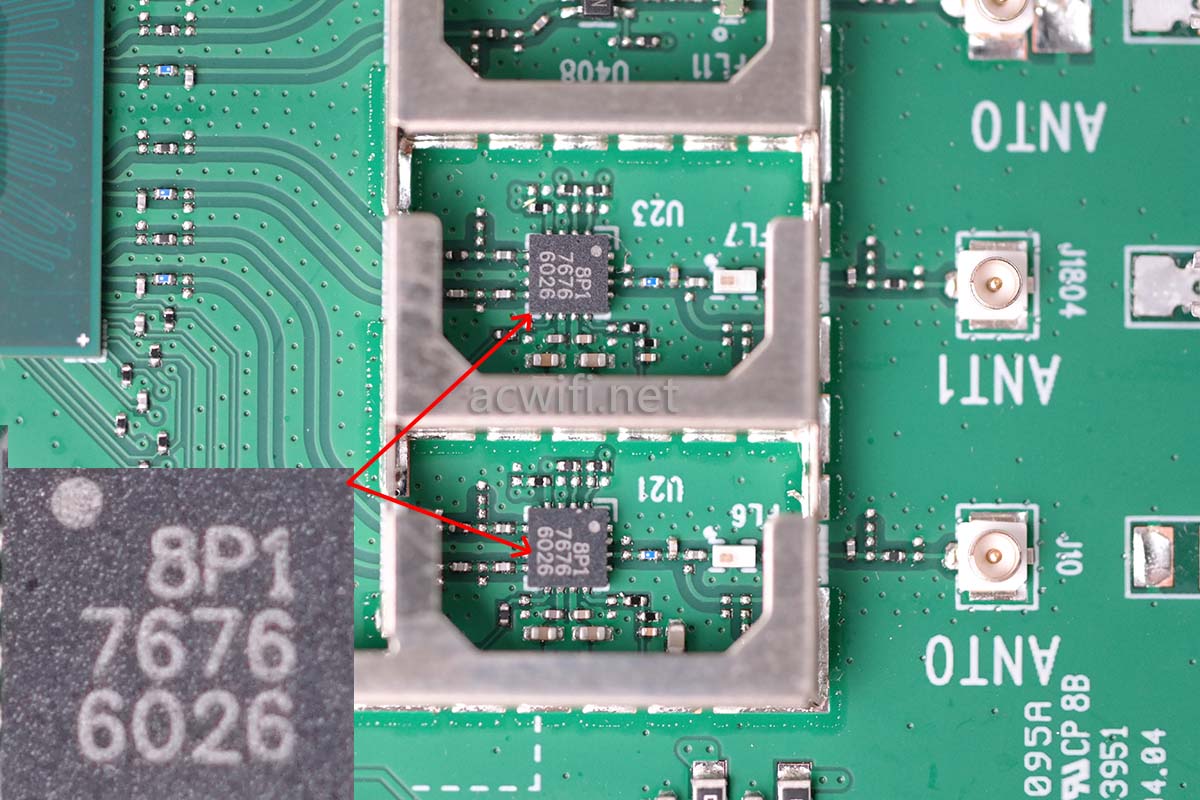

外置两颗独立的5G FEM芯片,上面丝印着“8P1 7676”,型号是RTC7676,Richwave公司的产品,此FEM芯片也用在TY300和华为AX3 Pro身上。PA功率一般。详细参数没找到。

可能跟TY6201A所用的SKY85755-11一样:[email protected] +18 dBm。

天邑TY301拆机

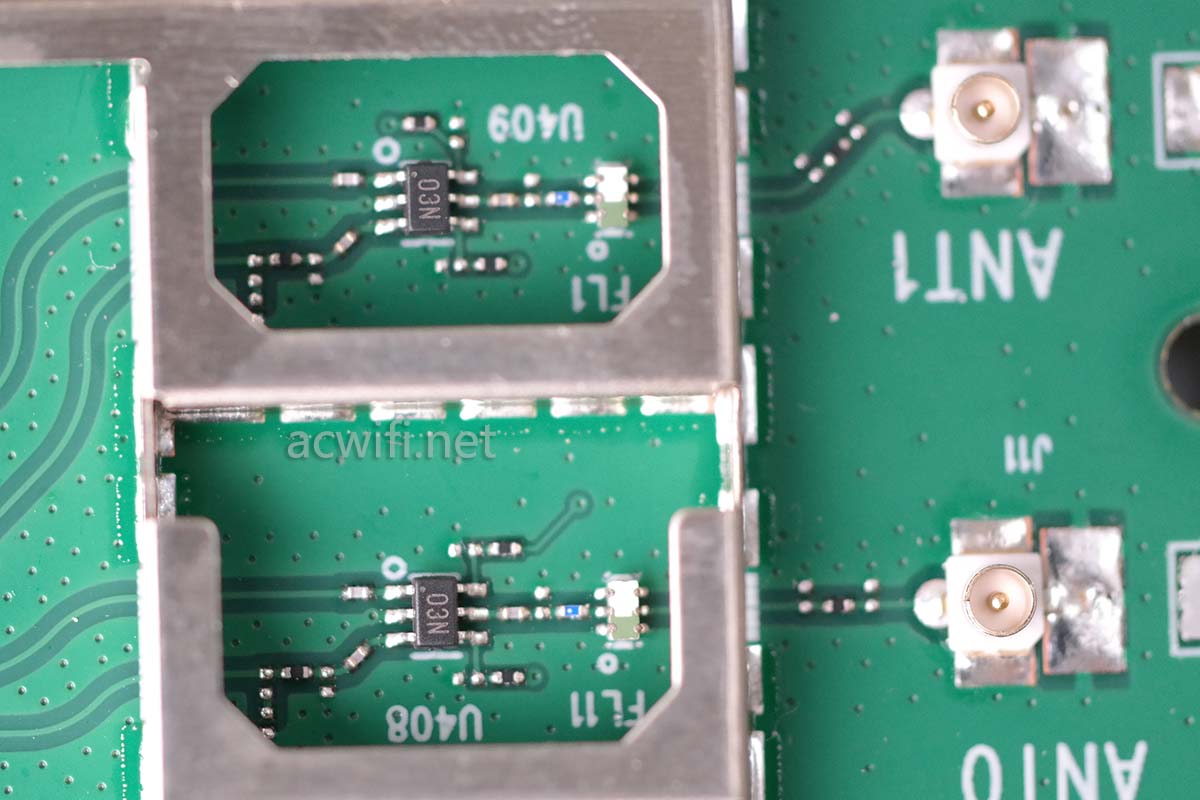

2.4G没有独立的FEM芯片,只有一颗射频收、发切换开关:

天邑TY301拆机

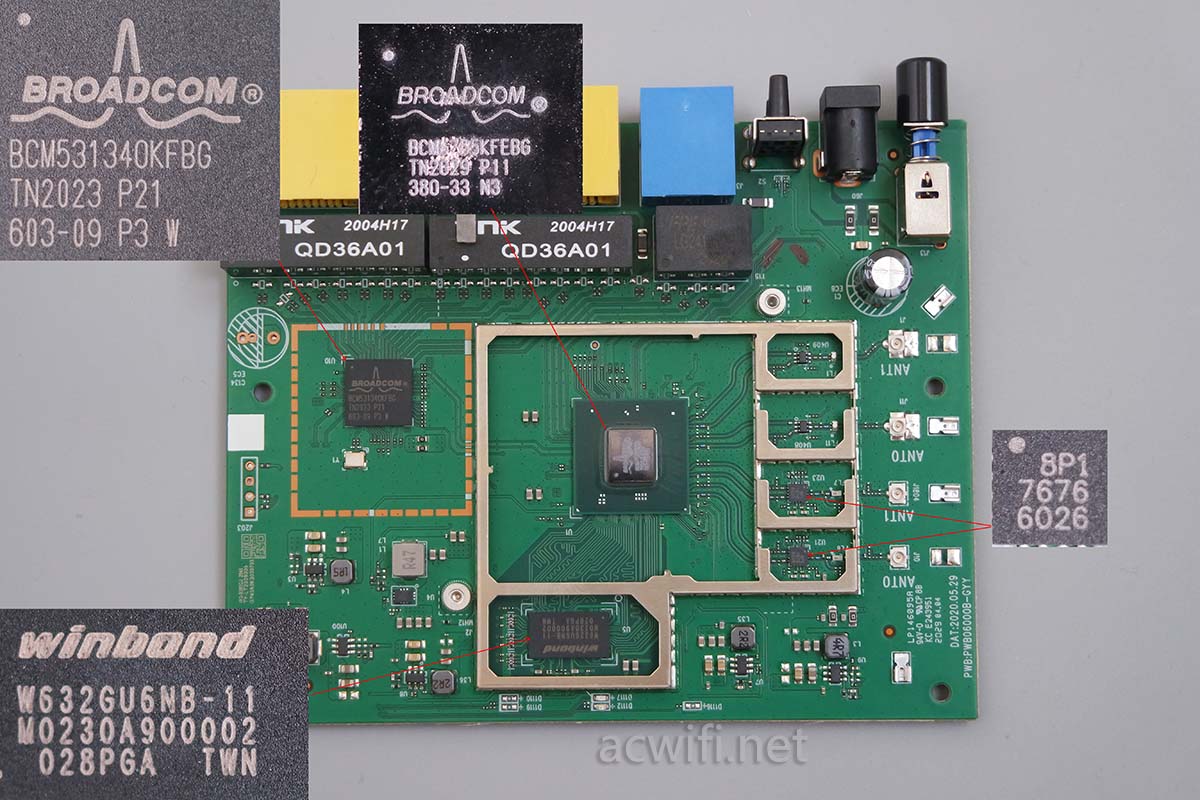

所有芯片型号如下图:

天邑TY301拆机

天邑TY301的硬件配置如下:

CPU:BCM6755

交换机芯片:BCM53134

内存:256MB

闪存:128MB

2.4G外置FEM:无

5G外置FEM:RTC7676

这2天拿它跟华硕AX56U热血版做对比测试一下,BCM6755我还没详细测试过。

我在想呢,AX56U用的闪存芯片也是FM25S01,芯片一样,能不能焊下来,互换一下,能不能开机呢????????如果开不了机,我再换回去嘛。可行不??

华硕AX56U热血版拆机(RT-AX56U V2,AX55U)

天邑TY6201A拆机

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 110元的WIFI6路由器拆机:天邑TY301
