TL-SH1206交换机前天拆过了,文章链接:4个2.5G电口+2个万兆光口:TP-LINK SH1206拆机2。现在简单测试一下各种网口组合之下的功率和吞吐率。SH1206评测一共有4个支持2.5G速率的电口和2个支持10G速率的光纤口,交换机芯片分别是BCM54994EB0KFSBG和BCM53161XUB1,博通方案,非网管交换机。

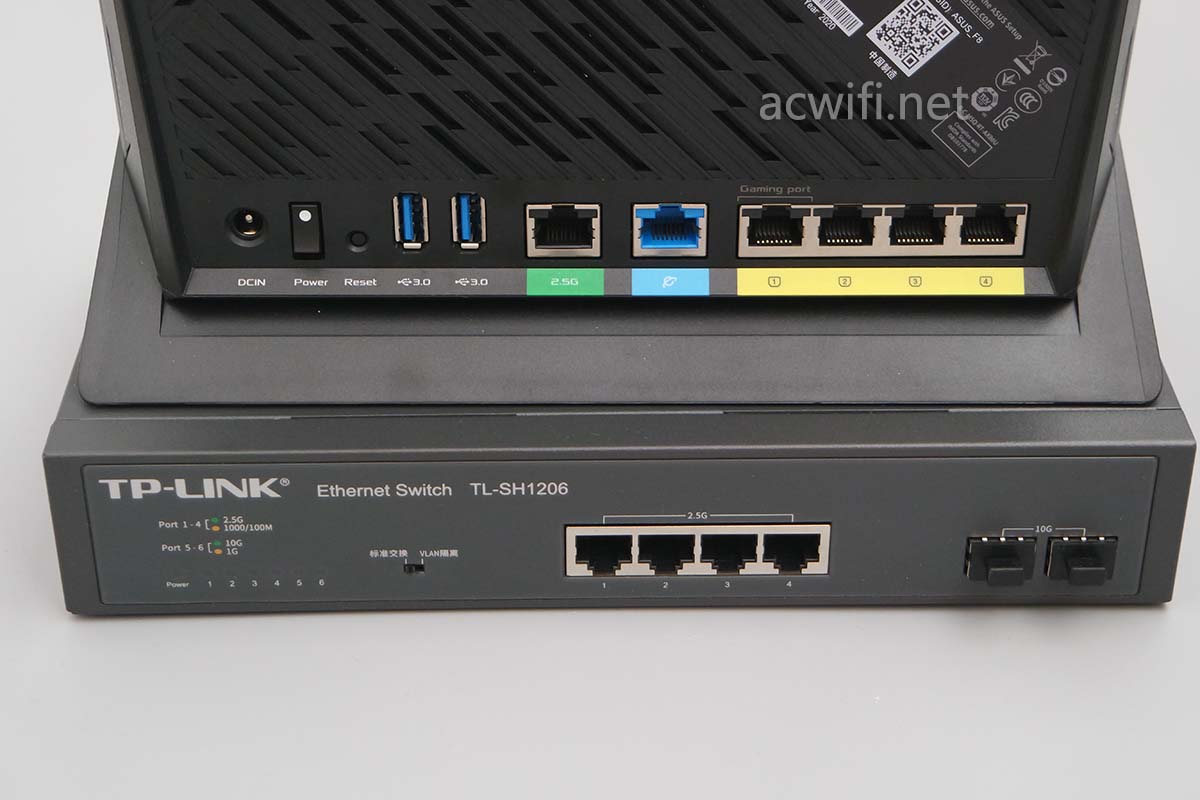

我在文中问有没有其它2.5G电口交换机比它便宜的,有人回复我有威联通QSW-1105-5T,大概100美元,淘宝有代购的,卖999元。QSW-1105-5T只有五个2.5G电口,没有10G光口,这样就失去了可接入设备的广泛性和扩展性。如下图,下图中的Intel X520单口网卡是坏的,插入所有电脑均没有任何毛反应,只是躺在这让我拍拍照,没别的用途了。黄色网线接的是最2.5G网卡,芯片是RTL8125B,90元左右一张,不贵。淘宝上搜索出来挑最便宜的买就行,没有技术含量。

SH1206评测

扩展性包括可以再接一台交换机,接完之后还有一个万兆光纤口可以用。

SH1206拆机

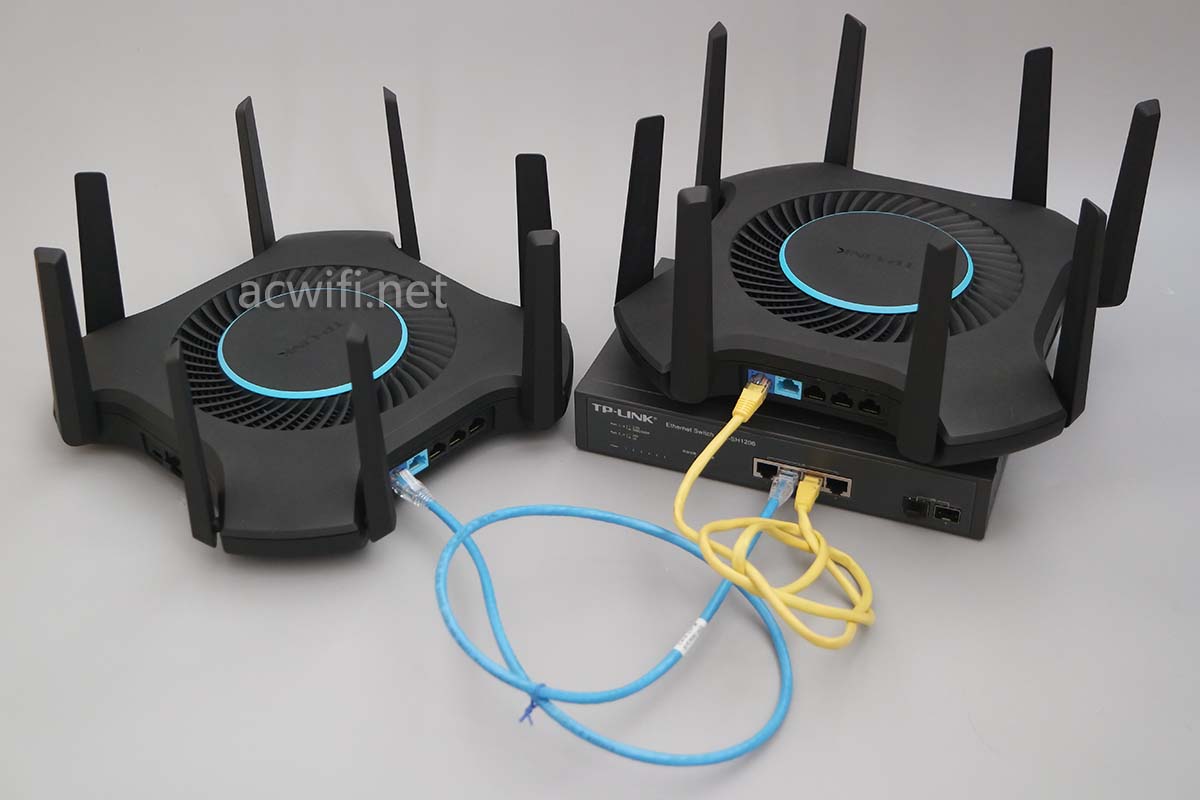

然后,你还可以这样用,一些WIFI6路由器带2.5G LAN口,电脑或NAS接交换机的万兆光纤口,另一台电脑插RTL8125B或者用USB3.0转2.5G网口后接在交换机上。USB转接网口也差不多价格,我也买了一个玩玩,测速跟PCIE接口的一样。

SH1206评测

如果家里面积空间大,一台覆盖不了,再加多一台XDR6060吧。例如这样组网:

SH1206评测

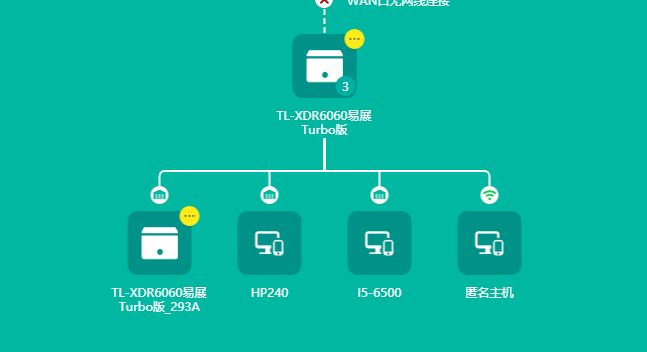

2.5G网口组网

如果没有布局好网线,又想达到千兆网线组网的速度,也可以拉隐形光纤,例如 :

SH1206评测

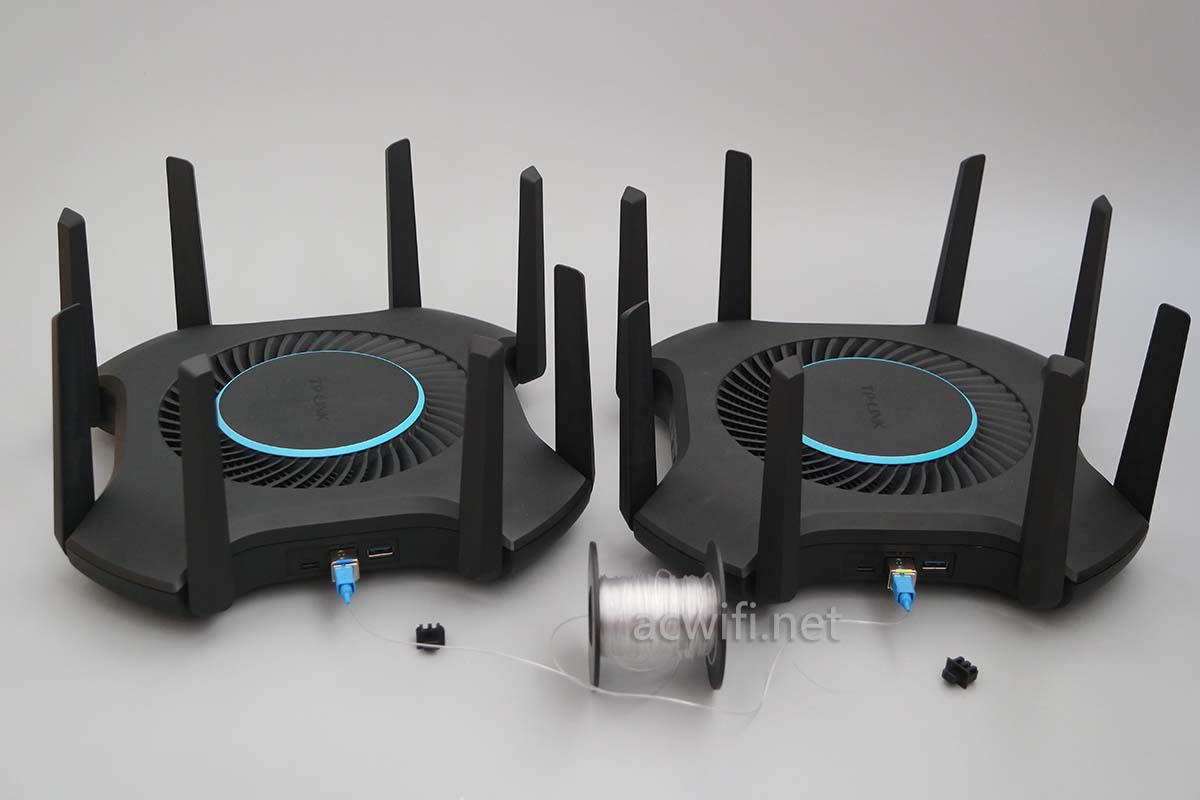

隐形光纤我已经拉过了:Velop Mesh用隐形光纤组网达到有线回程

跑题了!!!!

华硕AX86U也可以接这台交换机用,但我没有两台AX86U,不知它的2.5G口能否组网。

SH1206评测

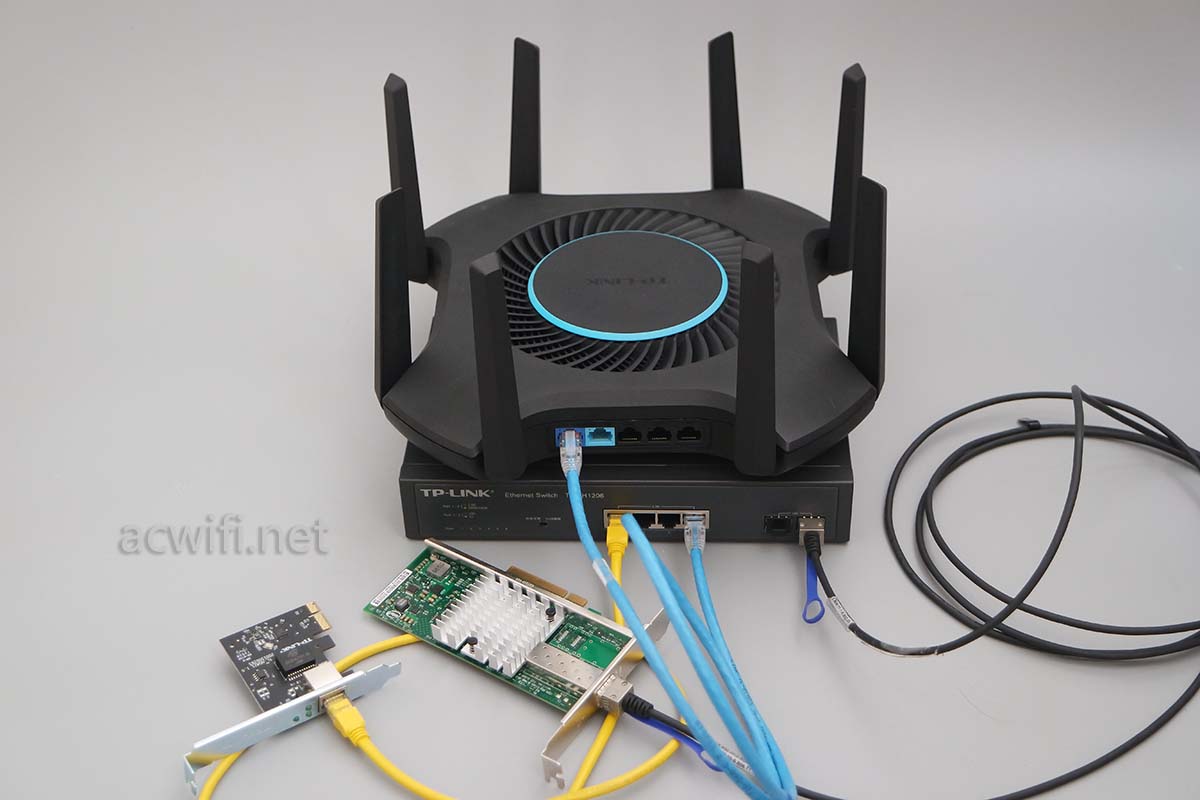

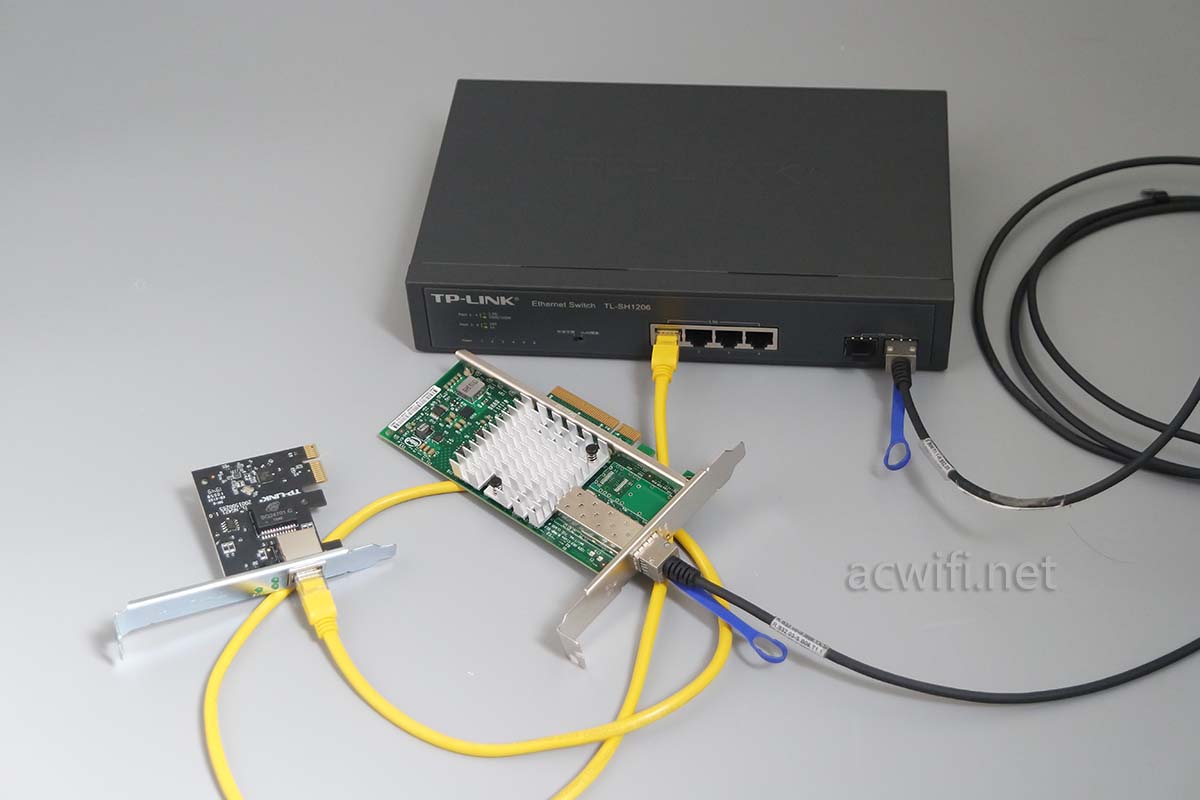

因为没有光纤网卡,只能用一张网卡接到网件XS508M的网口,再通过它的光纤口接到这台SH1206的光口上,也只能测它的一个光口。这也不是办法,所以以后还是要重新买一张二手的光纤网卡。

测试的网卡有好多种,螃蟹的2.5G网卡有三张,Intel X550,还有一张AQC107。



先看功率情况:

SH1206的功耗

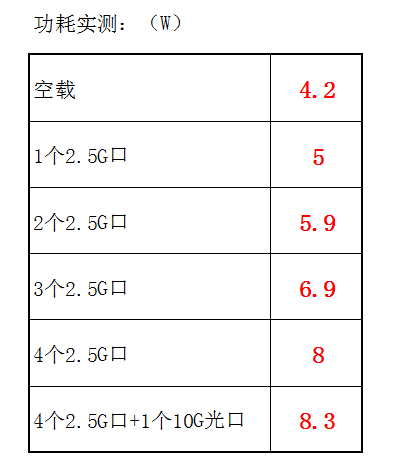

接通电源,什么口都不插,功率4.2W,只插一个2.5G口时功率5W,之后第增加一个网口大约增加1W,最后接一个光纤口之后功率8.3W,如果再插第二个光纤口,估计是增加0.3W而已。12V/1.5A的电源很足够。不管有多少个口在高速传输,交换机功率不会增加的。不像无线路由器在无线传输时功率会明显增加。

接下是测试网口吞吐率,使用IxChariot软件,脚本用Ultra_High_Performance_Throughput,十线程,时间1分钟。所有网卡不启用巨帧。

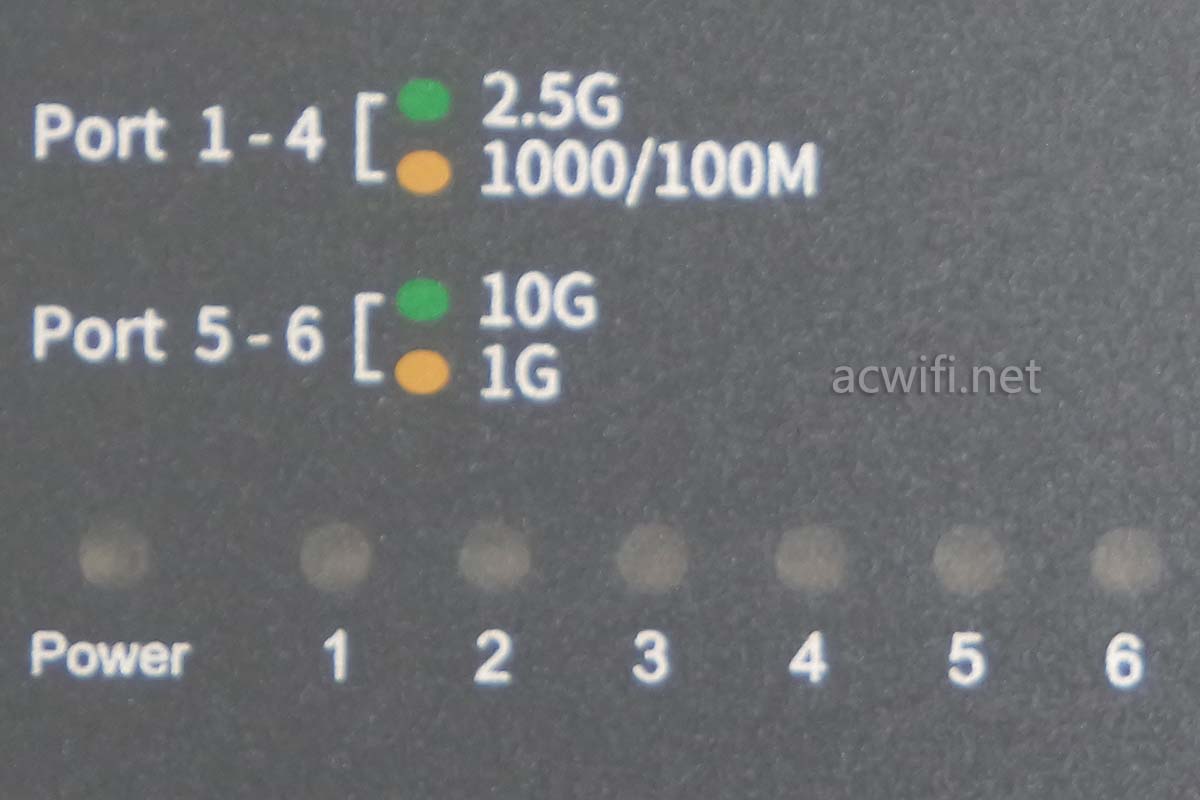

SH1206交换机的网口对应速率如下,1至4是2.5G口,5-6是10G口,10G口我只接了一个在5号口上。

SH1206评测

先测试这4个2.5G网口,结果如下表:

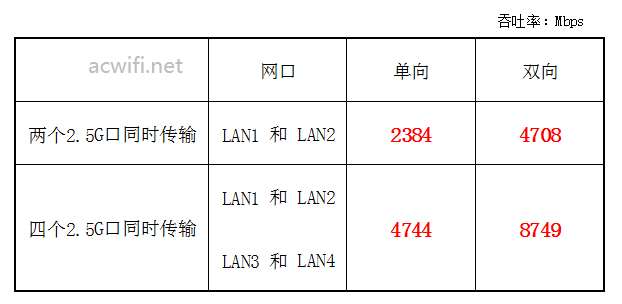

四口背板带宽

LAN1 to LAN2:2384Mbps,双向4708Mbps

LAN1 to LAN2与LAN3 to LAN4同时传输,单向4744Mbps,双向8749Mbps。

四个2.5G口的总流量是8749Mbps,它的两倍就是这4个网口的实测背板带宽:17Gbps。这是aciwfi的实测数据,不同网卡不同设置,结果不同。



接着测试这些2.5G网口与另一个10G网口之间的吞吐率。测试出两颗博通交换机芯片之间的总线连接速度。结果如下表:

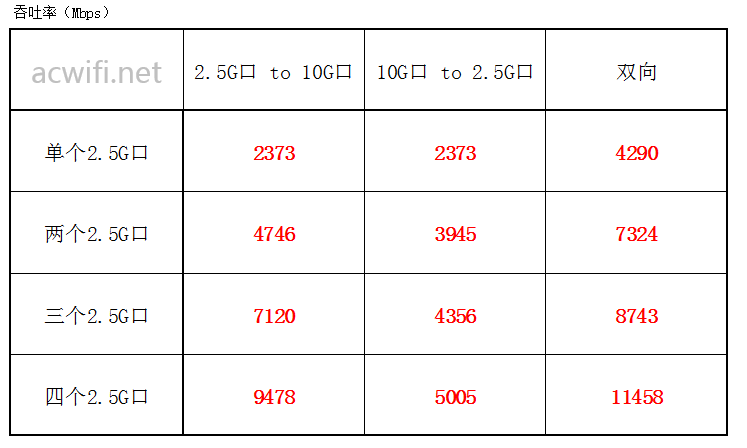

四口与10G之间背板带宽

上面的表格分成三列来看,会比较有规律。

第一列,2.5G口向10G口发送,不管多少个2.5G口同时传输,没有衰减,当4个2.5G口同时传输时达到了10G网口的瓶颈9478Mbps。这一列的结果没有问题,很正常。

第二列,10G口向2.5G口发送,当网口数量越多,衰减越大,只有一个口时,速度正常,当同时向4个2.5G口发送数据时总的吞吐率只有5005Mbps。

第三列,双向传输,因为有一个方向慢了许多,必然会影响双向的成绩,当四个口一起工作时,双向才增加了2000Mbps。

最后我尝试把所有网卡开启9K巨帧,结果一样。换另一张网卡也一样,而且两张网卡双向可以跑到18500Mbps。

2个10G光口没法测,等买重新买网卡后再补上。

SH1206四个电口总带宽没问题,电口与10G光口之间有点问题。

从我的业余实测结果里可以看出:

4个2.5G网口完全没问题;

当4个2.5G网口向10G口发送数据时也完全没有问题;

当用10G网口向多个2.5G网口发送数据时有问题,速度下降。还找不到原因,有懂的朋友可以留言告诉我。谢谢!

900多元的价格还可以接受,想要的自己淘宝搜索,挑价格低的就行。



若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » TP-LINK TL-SH1206交换机评测,和一些应用场景
