以前998元现在58,人人影视无线路由器拆机

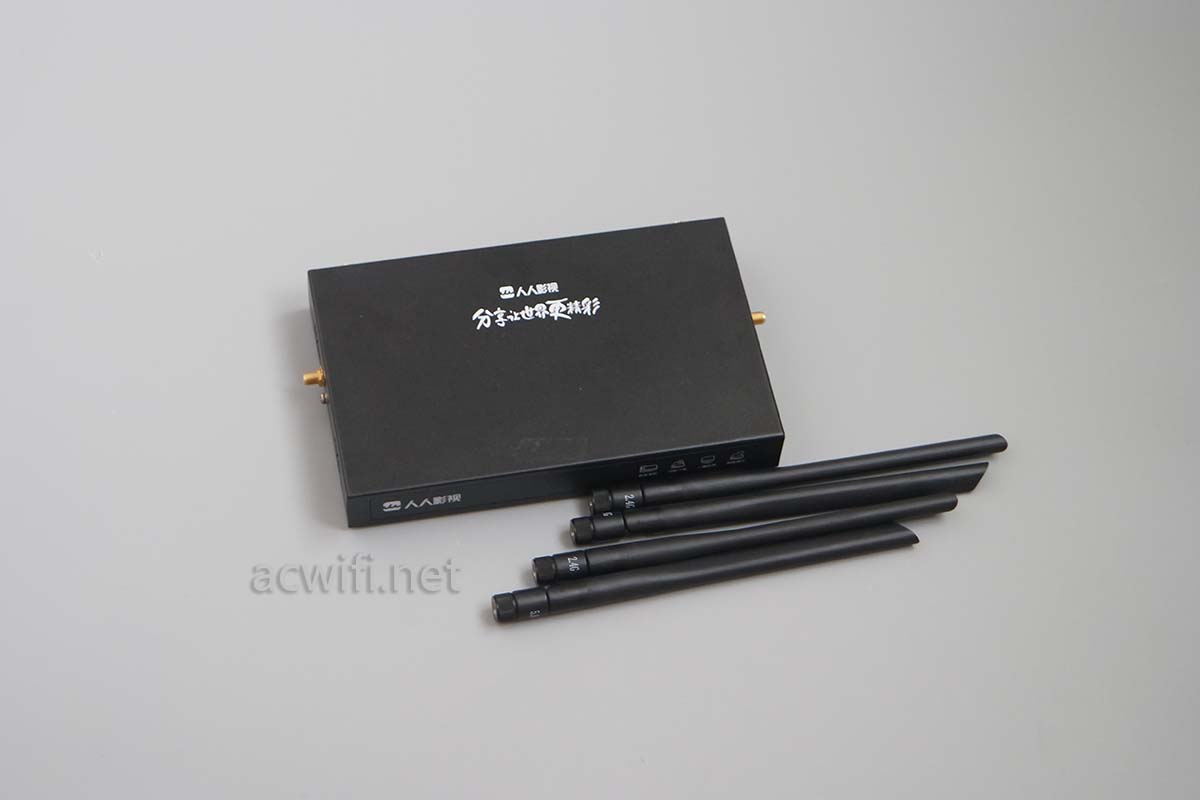

22个月之前的文章:人人影视纪念款路由器正式开抢,值得吗?  它现在只要50多元还包邮,曾经是矿机,矿难后成了矿渣,价格也成了渣渣。只是没电源和包装,没有关系了,我也不打算开机,只是拆机看看跟22个月之前猜的是不是一样。除了机身,还有四根单频天线。人人影视拆机

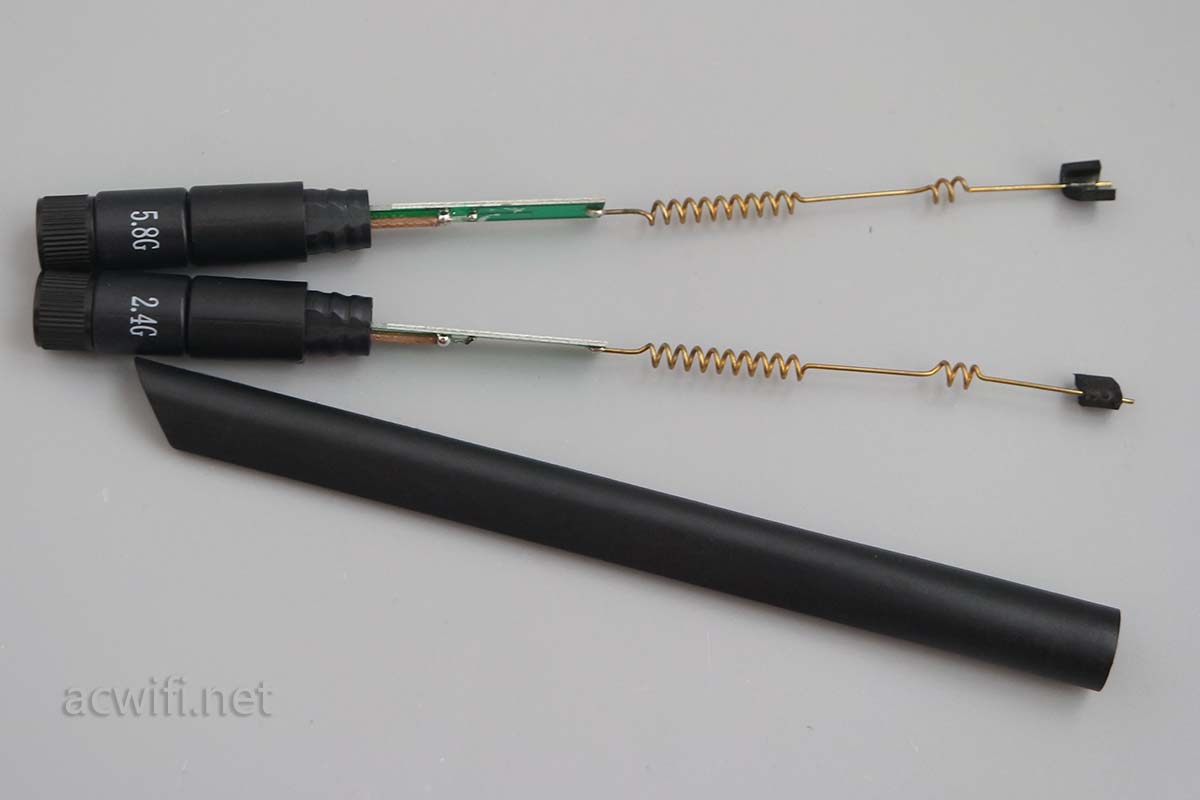

天线先拆开看看,虽然区分了2.4G和5G,但我并没看出有什么区别,觉得每根都是双频天线。

人人影视拆机

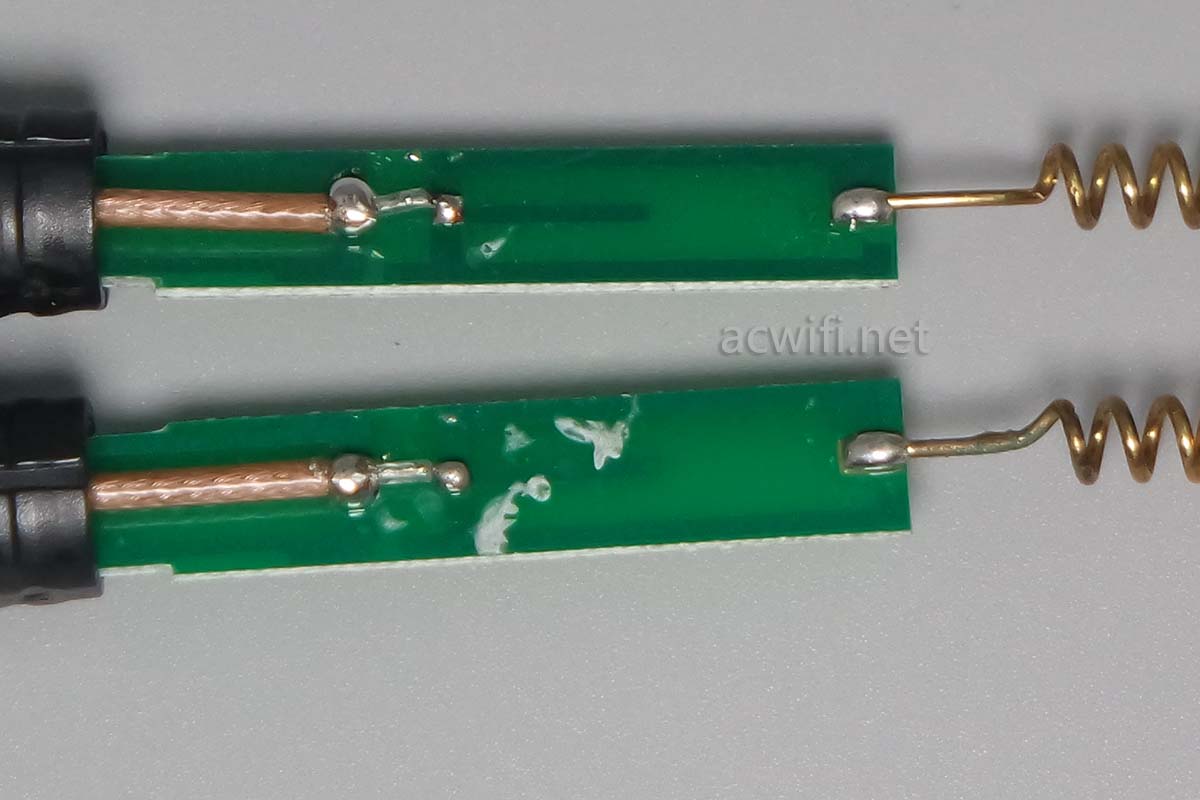

放大看PCB也一样的:

人人影视拆机

人人影视路由器的机身是全铁壳呀,所以散热有保证。看看尺寸,我觉得可以放进弱电箱里当有线主路由器来用,如果能刷第三方固件的话。例如openwrt、潘多拉。

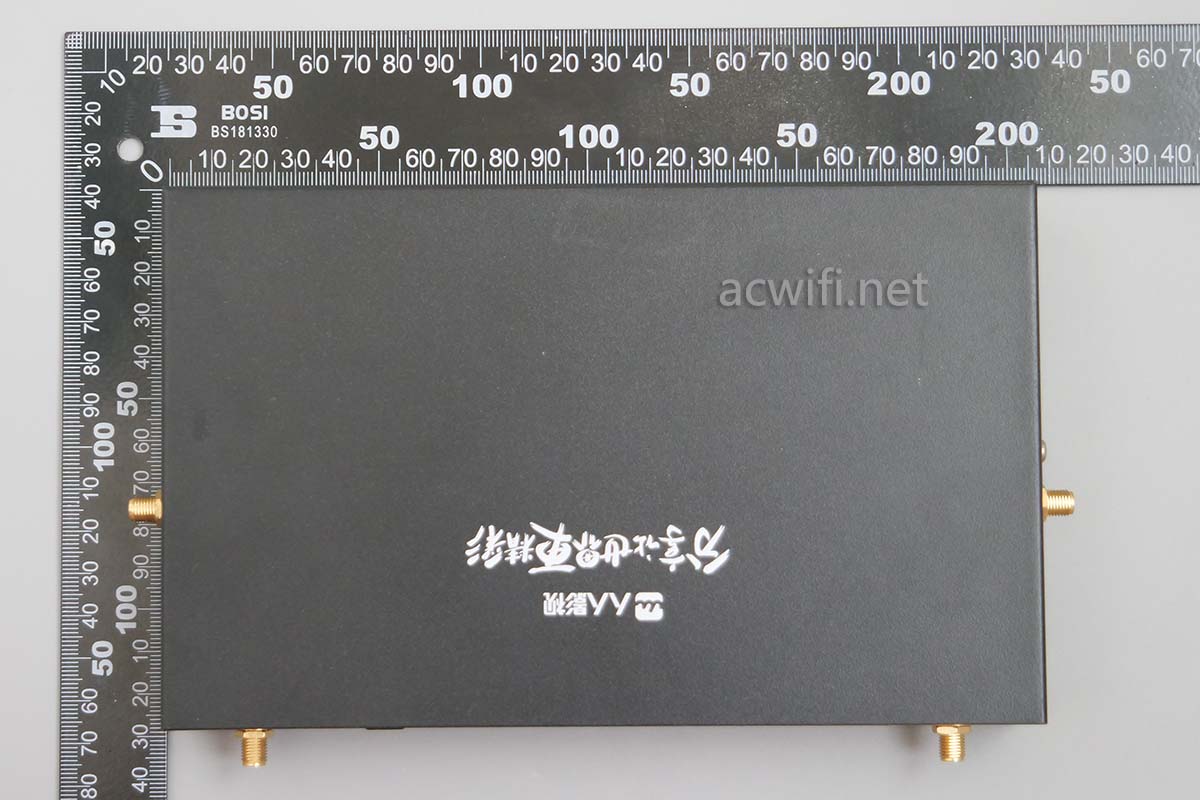

尺寸21x13m,厚度就跟我DIY J1800软路由外壳一样2.8cm。比普通的8口千兆交换机大一点点。

人人影视拆机

电源规格是12V/1.5A。

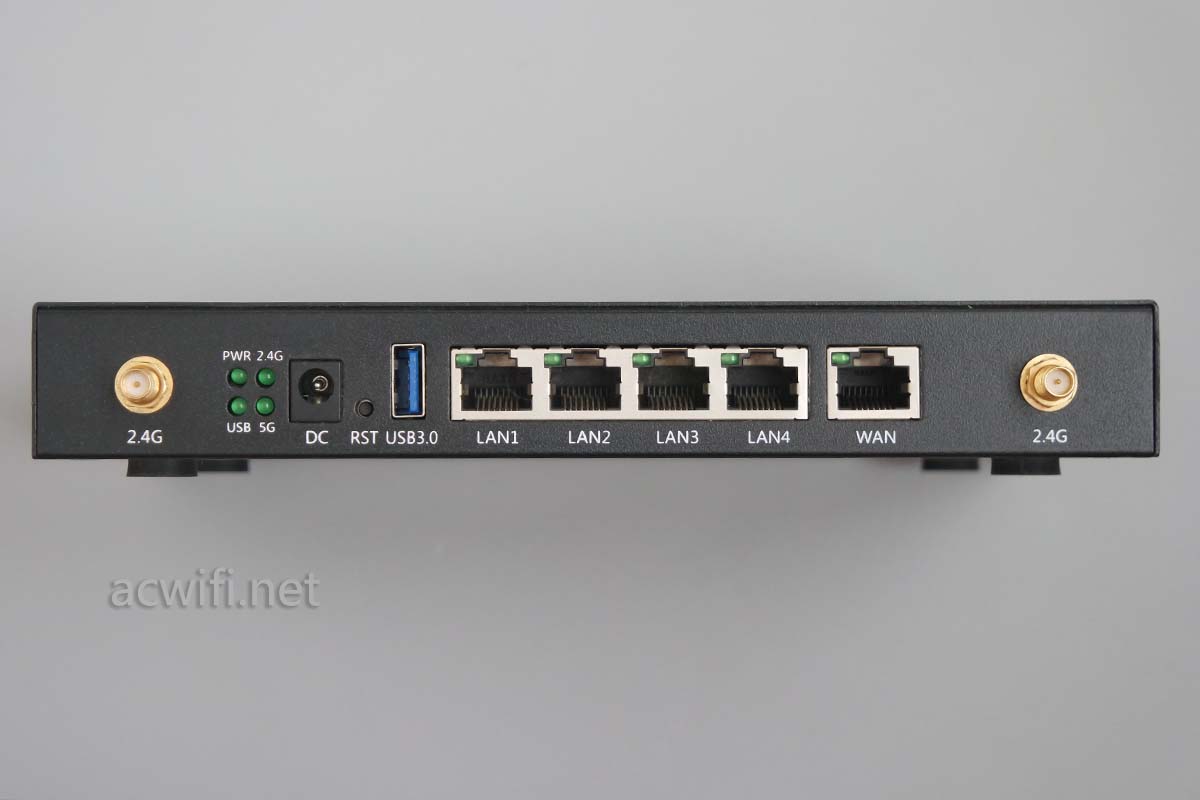

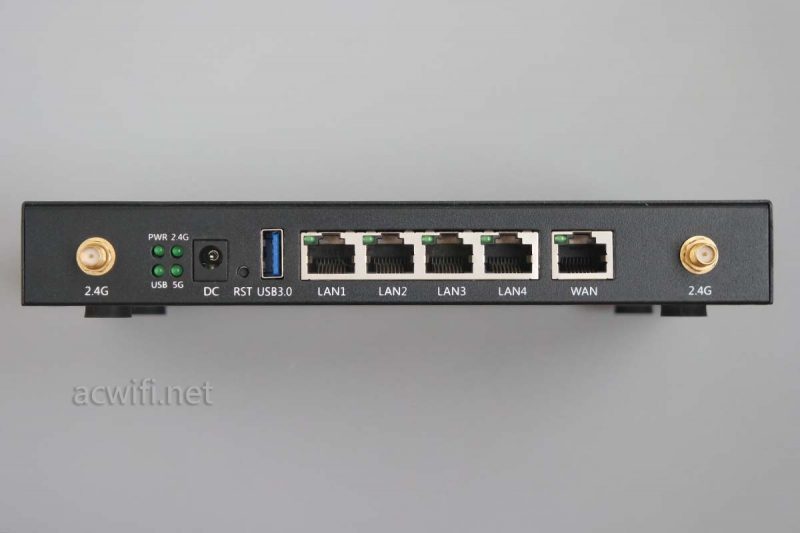

除了有5个全千兆网口外,还有一个USB3.0接口。

人人影视拆机

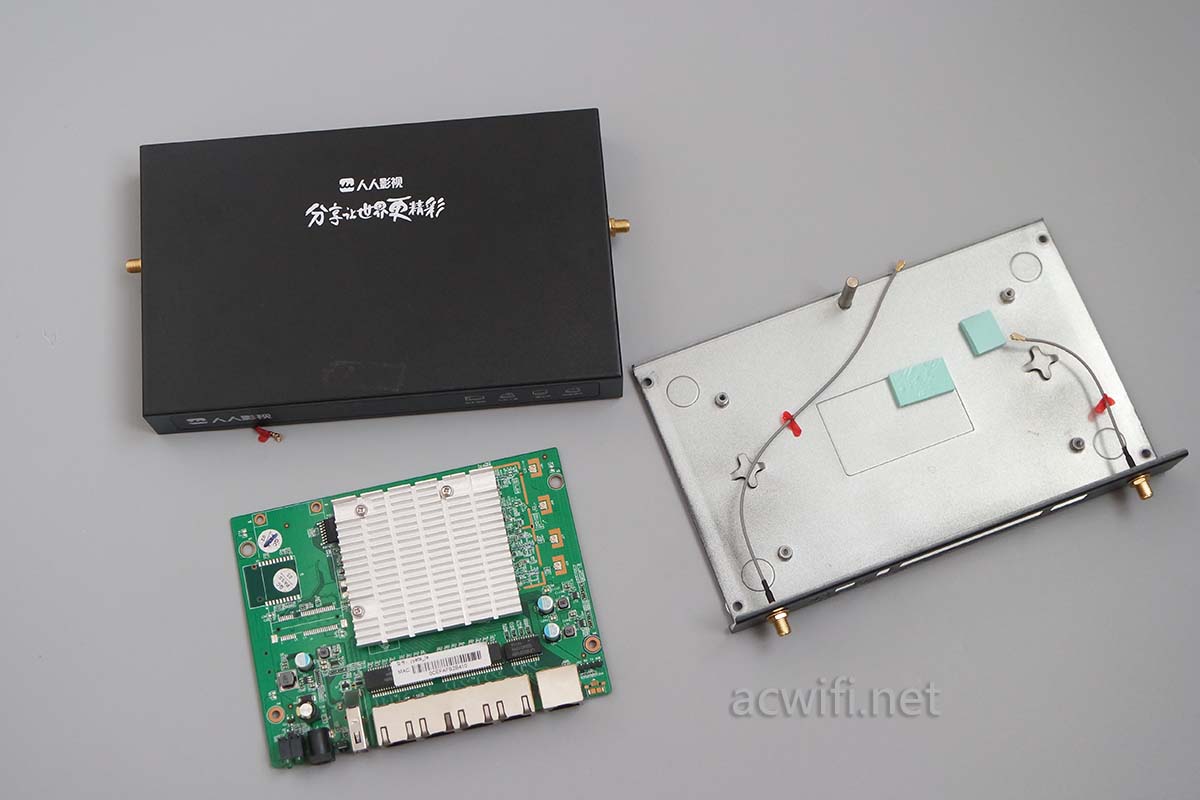

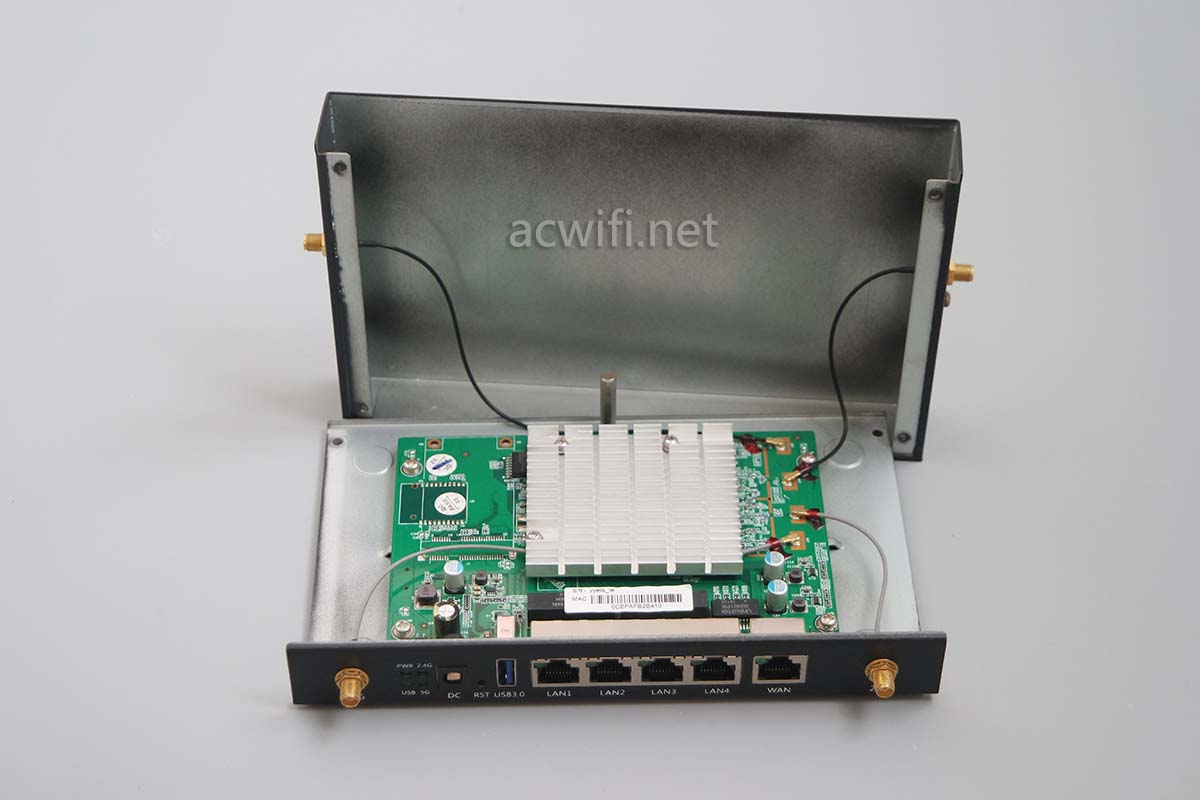

取出螺丝,打开铁壳:

人人影视拆机

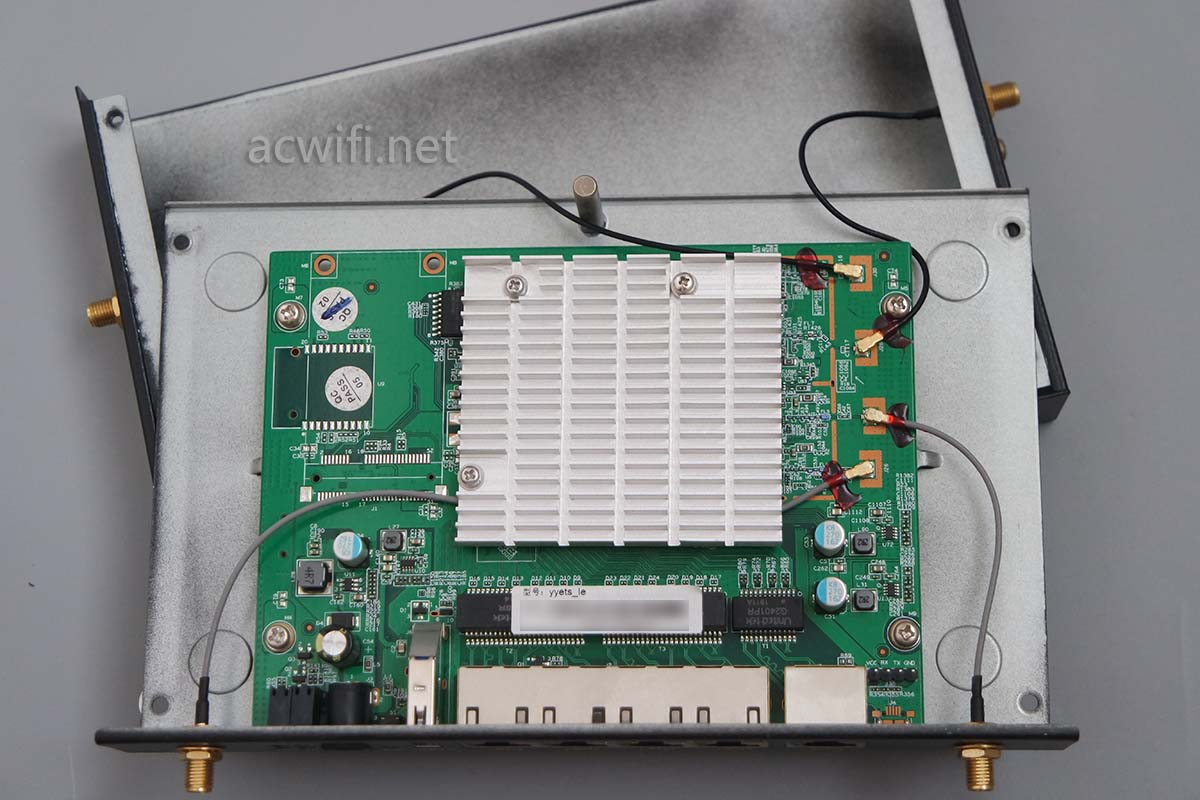

我先要取下4根天线接口才方便继续拆出主板。有红色的胶固定着,比较硬的胶,只好很小心地慢慢推开。

人人影视拆机

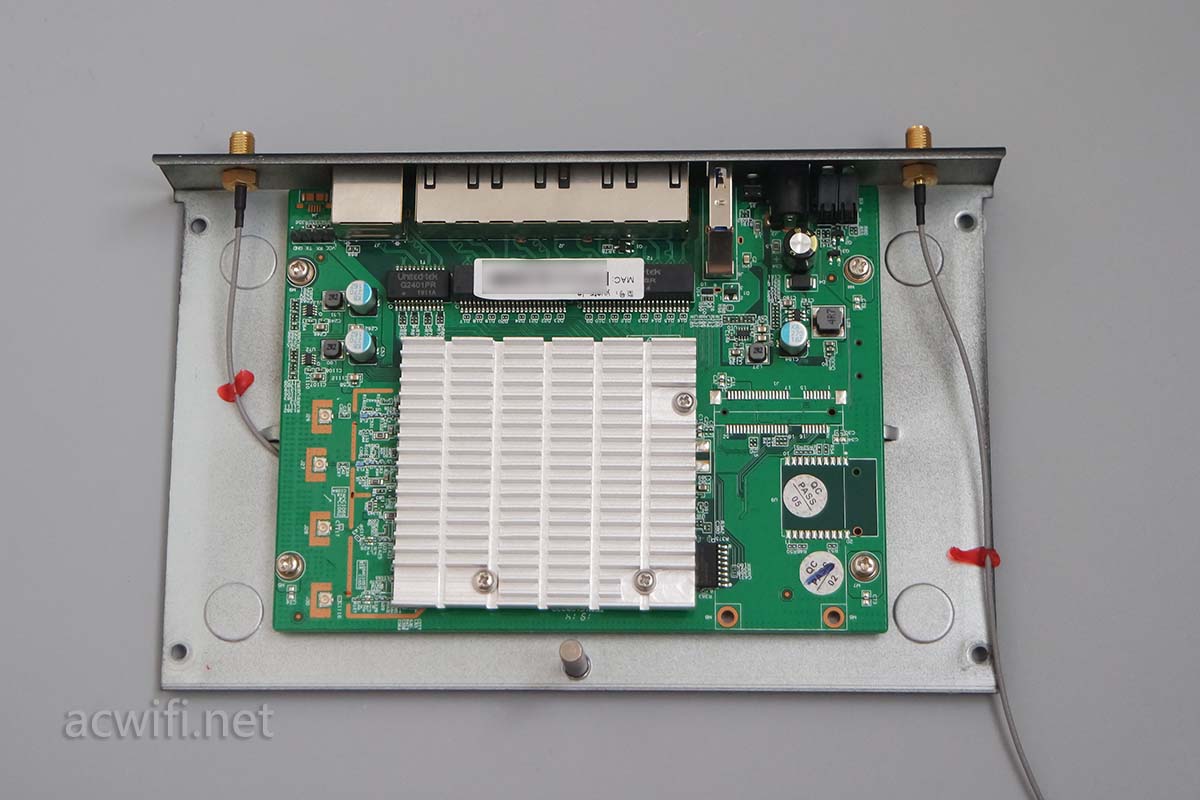

银色的散热器底下就是主要芯片了,从初频来看,有外置功放芯片。电板一侧还有mini pcie空位。

人人影视拆机

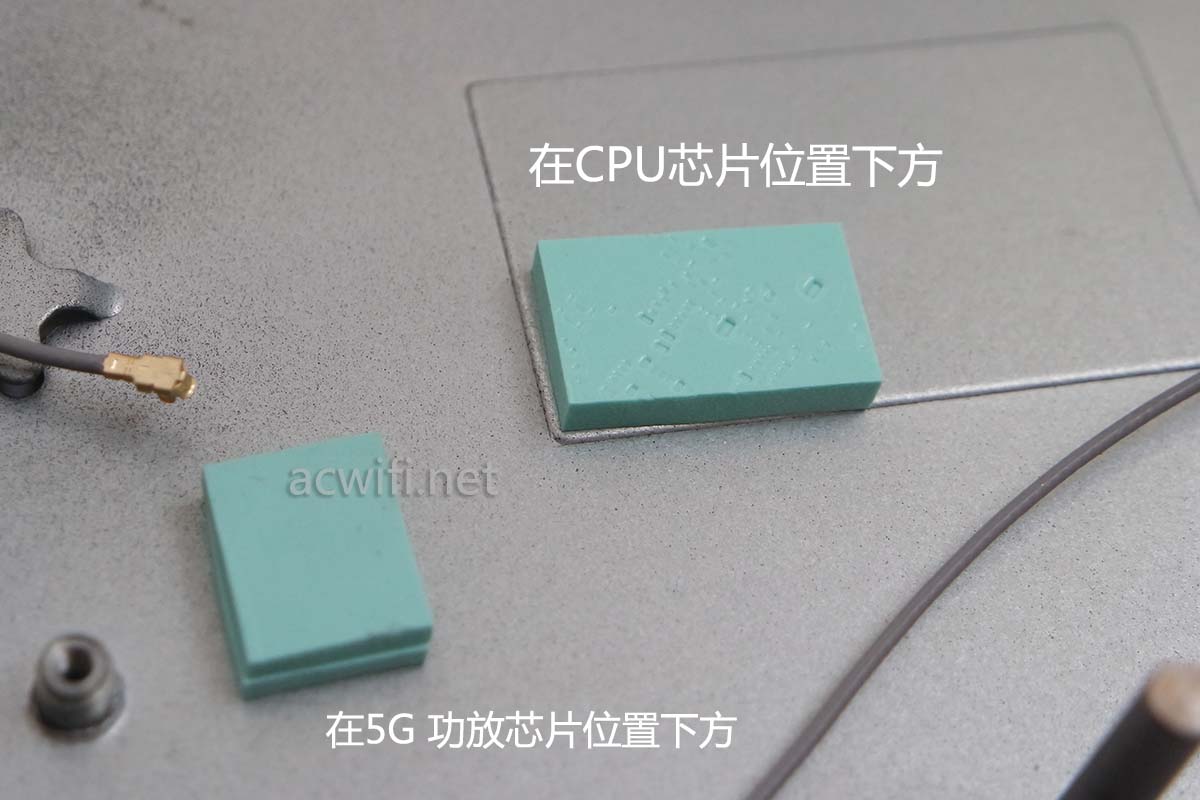

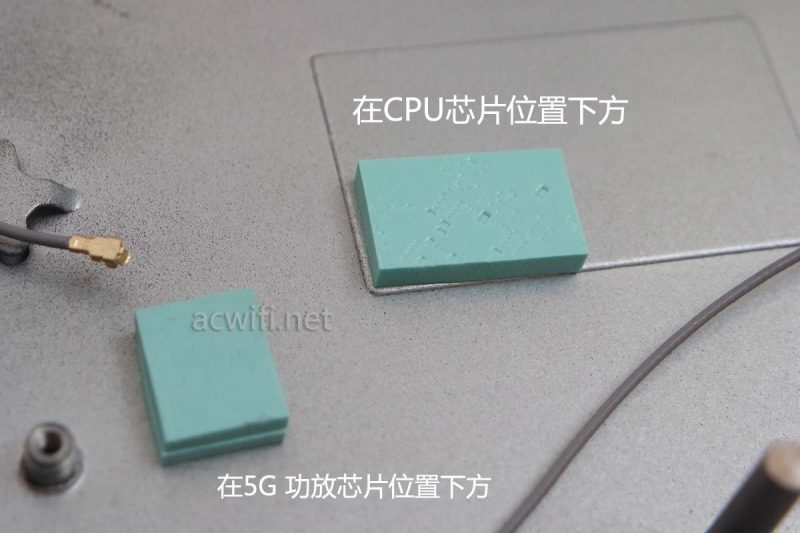

拧下主板上的四颗边角螺丝,取出主板了,主板底部有两边不大的导热硅胶垫,把主板热量导到铁壳帮助散热。

人人影视拆机

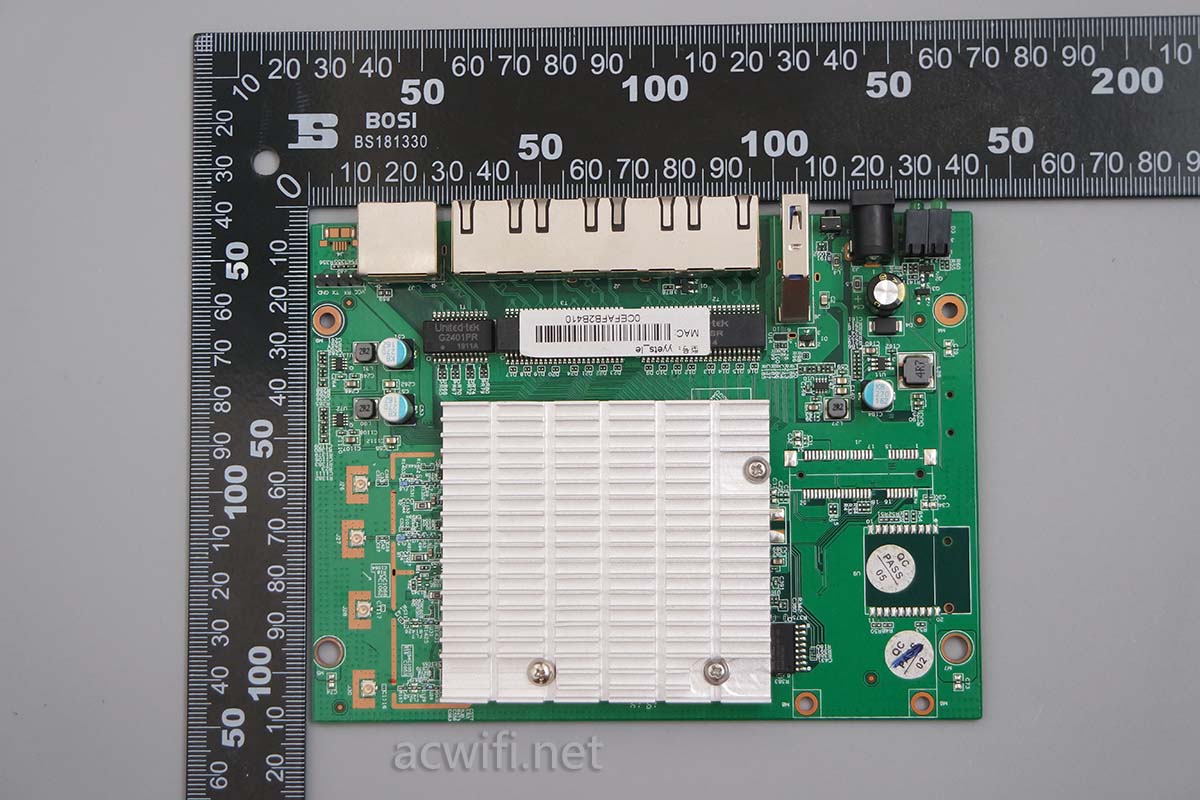

量一下主板尺寸:14.5x11cm。

人人影视拆机

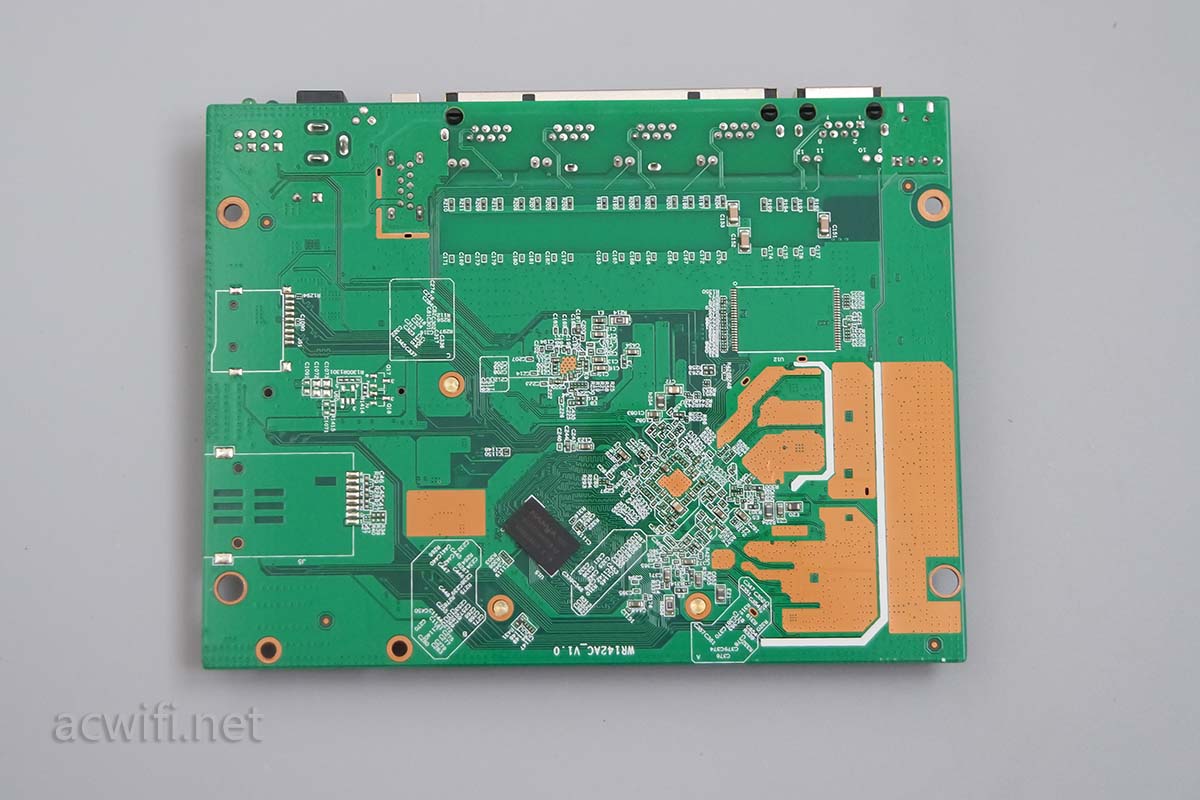

主板背面:

人人影视拆机

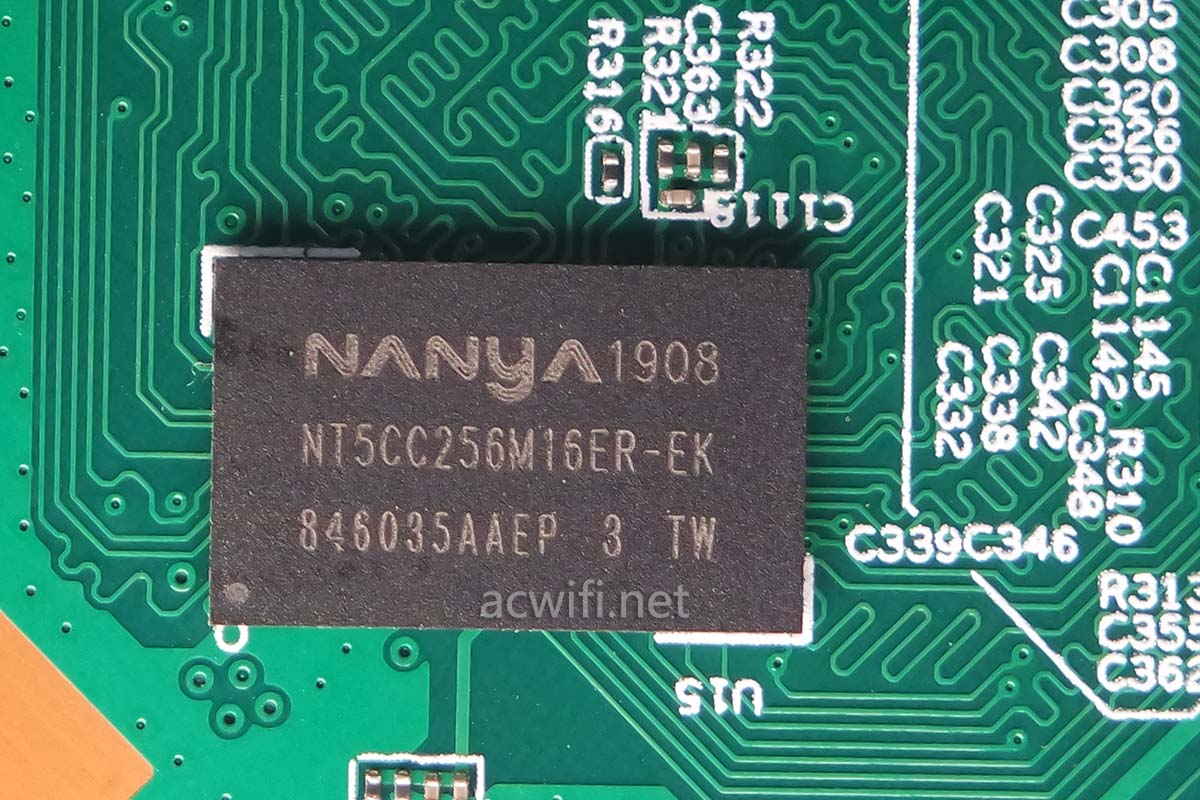

背面就只有一颗内存芯片,型号是NT5CC256M16ER-EK,容量是512MB。

人人影视拆机

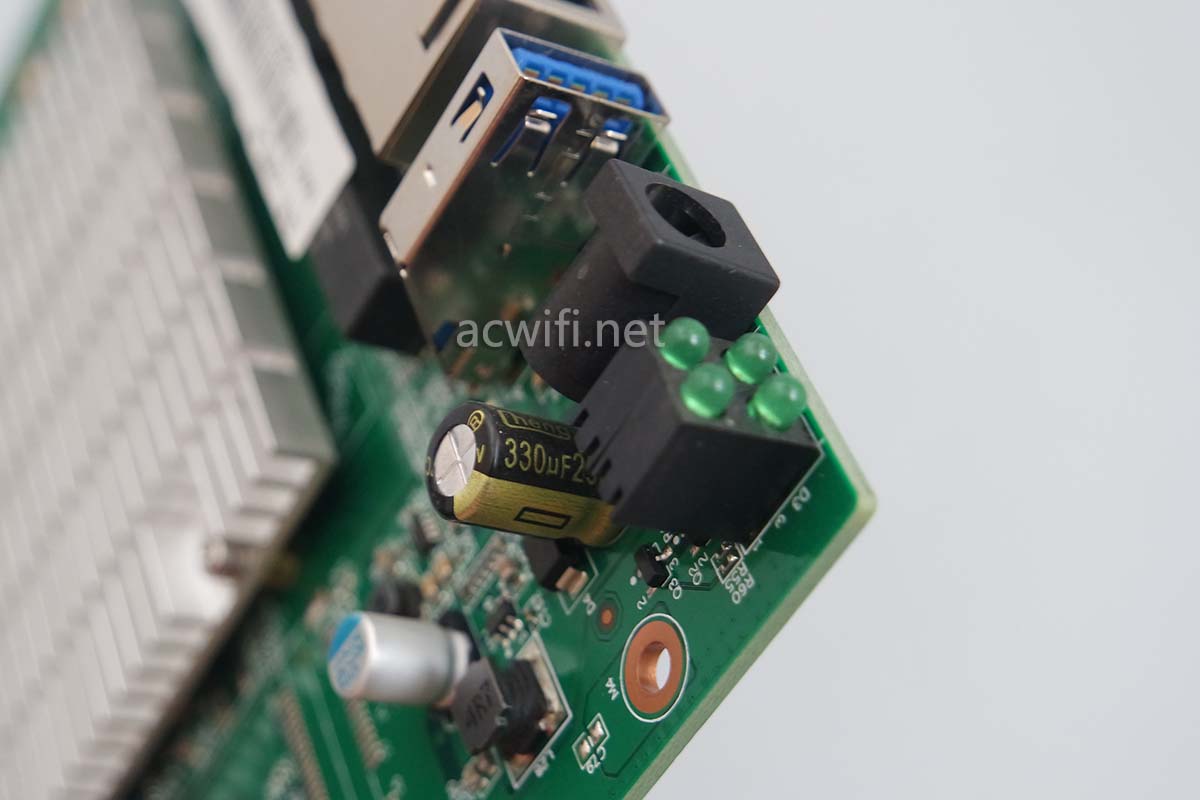

USB3.0接口没有做屏蔽,屏蔽没做好,当USB3.0在工作时就会对2.4G和蓝牙产生干扰,近距离下。DC输入电路有两颗电容,一颗是25V 330微法,另一颗电容不记得了。

人人影视拆机

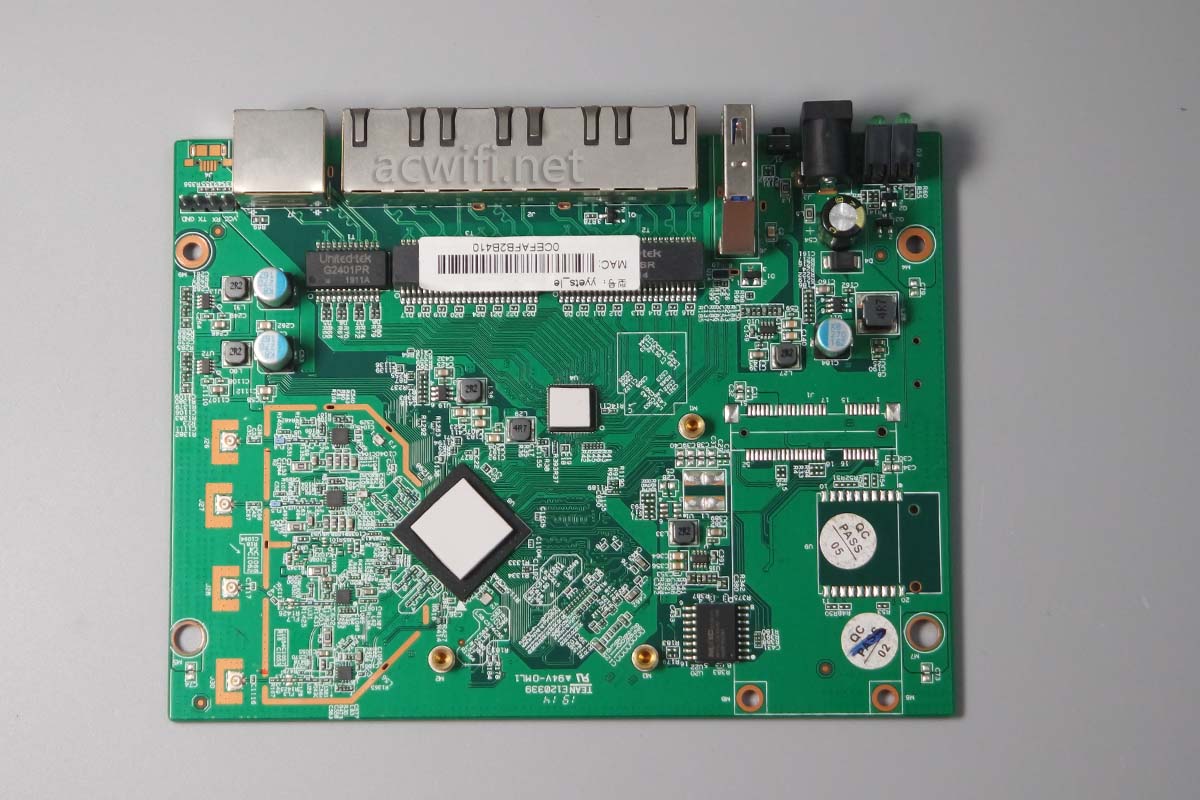

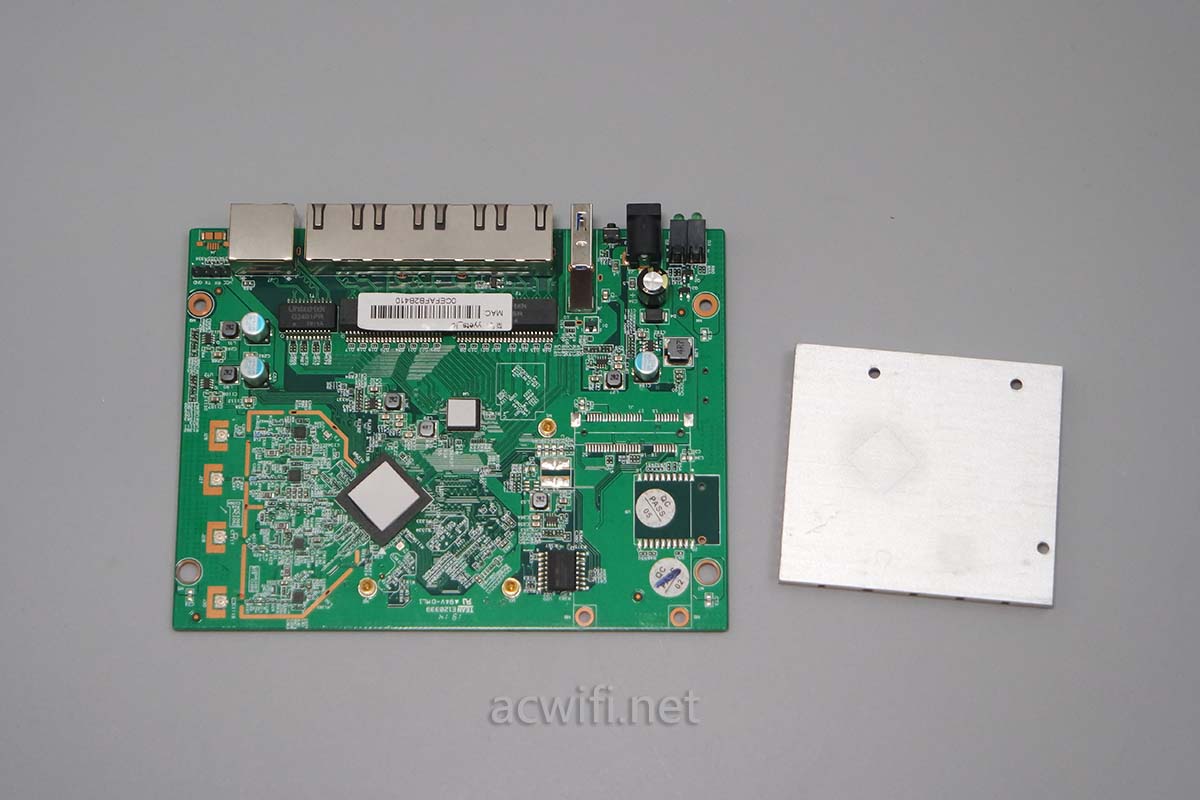

散热器与主板用三颗螺线固定,为什么不是四颗?拆下散热器后,看见两颗芯片上有导热硅胶垫:

人人影视拆机

主板左边四颗小小的功放芯片。

人人影视拆机

先看局部,再看整图芯片汇总。

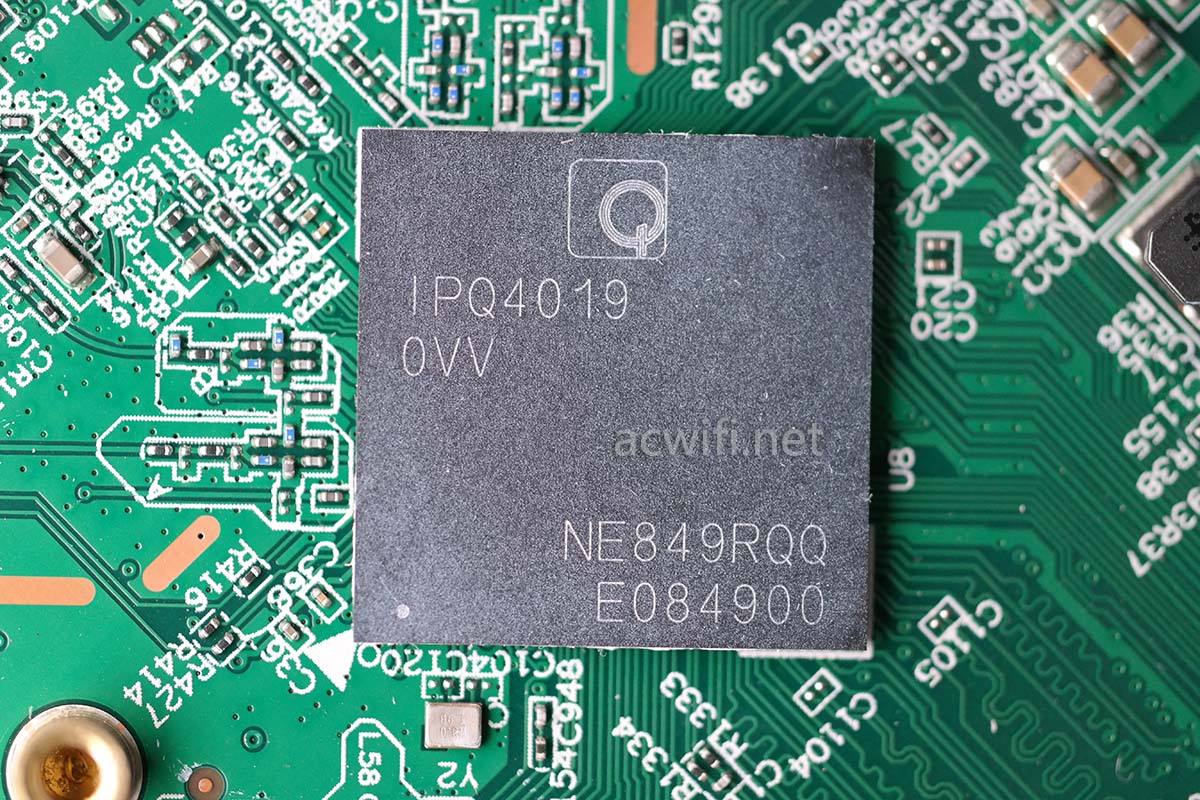

CPU是高通的IPQ4019,四核717MHz,Cortex A7,架构,40nm制程,制程决定了热量是不会很低的。

人人影视拆机

IPQ4019集成了2x2mimo的2.4G和5G,无线参数如下:

Wi-Fi Standards: 802.11p, 802.11ac Wave 2, 802.11ac, 802.11n

Wi-Fi Spectral Bands: 2.4 GHz, 5 GHz

Peak Speed: 1.733 Gbps

Channel Utilization: 20/40/80 MHz, 5/10/20/40 MHz

MIMO Configuration: 2×2 (2-stream)

Wi-Fi Features: MU-MIMO, TxBF, Qualcomm® Wi-Fi SON

因2.4G支持256-QAM,最高速率400Mbps,5G最高速率866Mbps。IPQ4019其实可以同时支持两个5G,因为它集成的两颗无线芯片,其中一颗可以选择2.4G或选择5G来工作,这样的话芯片最大总速率可以达到1733Mbps。如下图所示:

所以上面的参数里有这一行:Peak Speed: 1.733 Gbps。

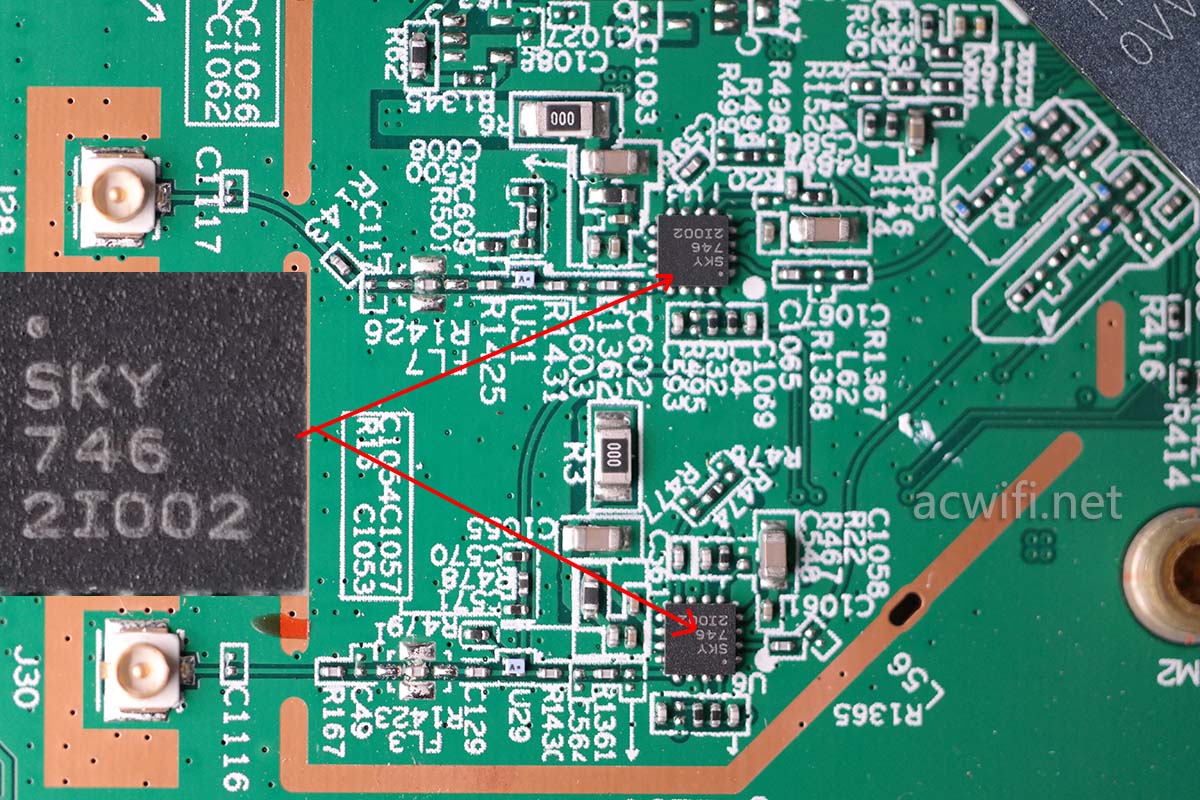

以下是5G射频电路:

人人影视拆机

丝印着SKY746的芯片型号是SKY85746-11,是一颗5G FEM芯片,集成了功率放大器、低噪声放大器、收发切换开关,参数如下:

Integrated 802.11ax 1024 QAM, 5 GHz PA, LNA with bypass,and T/R switch
Fully-matched input and output
Integrated logarithmic power detector
Transmit gain: 32 dB
Receive gain: 13 dB
Output power:
MCS11, +18 dBm, -43 dB DEVM
MCS11, +20 dBm, -40 dB DEVM
MCS9, +23 dBm, -35 dB DEVM
MCS7, +24 dBm, -30 dB DEVM

因为5G只支持到256-QAM,所以扭MCS9这一行就行,放大功率+23dBm=200mW。属中高功率了,但固件里能用上多少功率又是另一回事了。

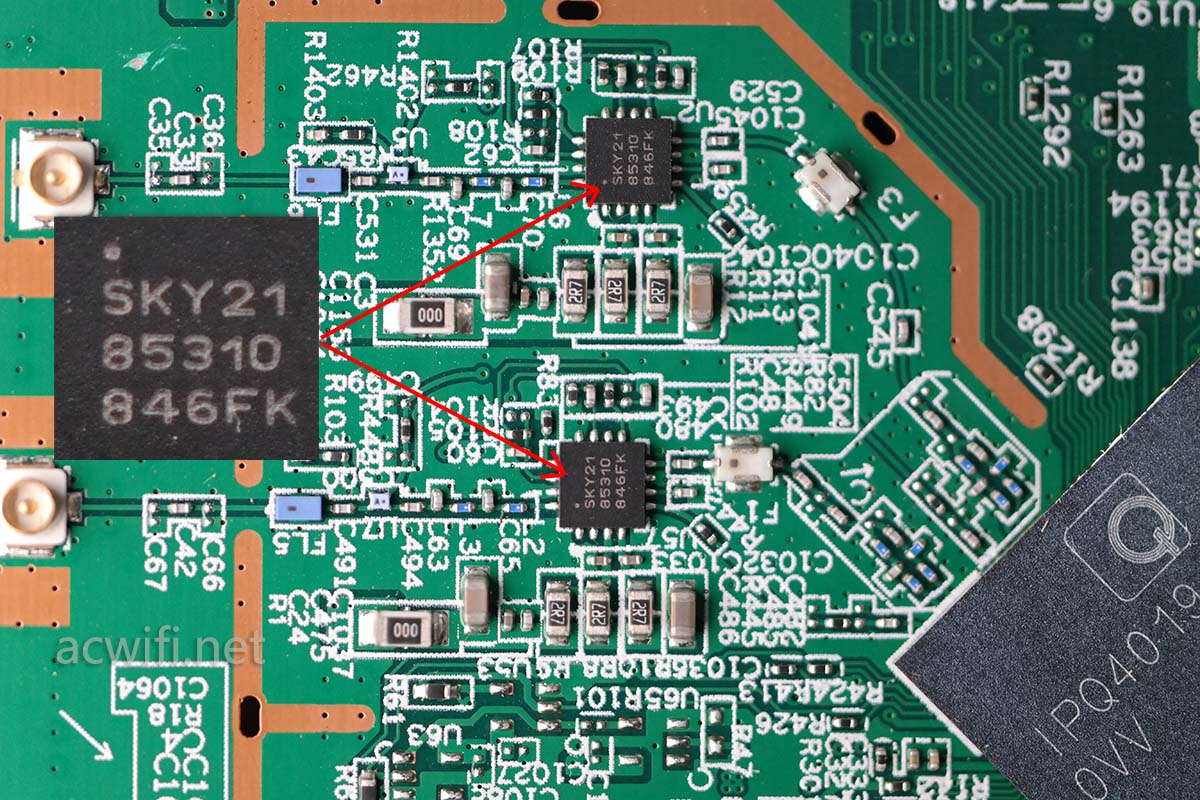

下图是2.4G射频电路:

人人影视拆机

丝印着SKY21 85310的芯片型号是SKY85310-21,是一颗2.4G FEM芯片,放大功率这些数据没有介绍:

Integrated high-performance 2.4 GHz PA, harmonic filter, LNA
with bypass, and T/R switch
Fully-matched input and output
LNA with integrated bypass mode
High performance SP3T switch to support Bluetooth/WiFi
functions
Integrated positive slope power detector
Transmit gain: 30 dB
Receive gain: 12 dB
Small QFN (16-pin, 3 x 3 mm) package
(MSL1, 260 C per JEDEC J-STD-020)

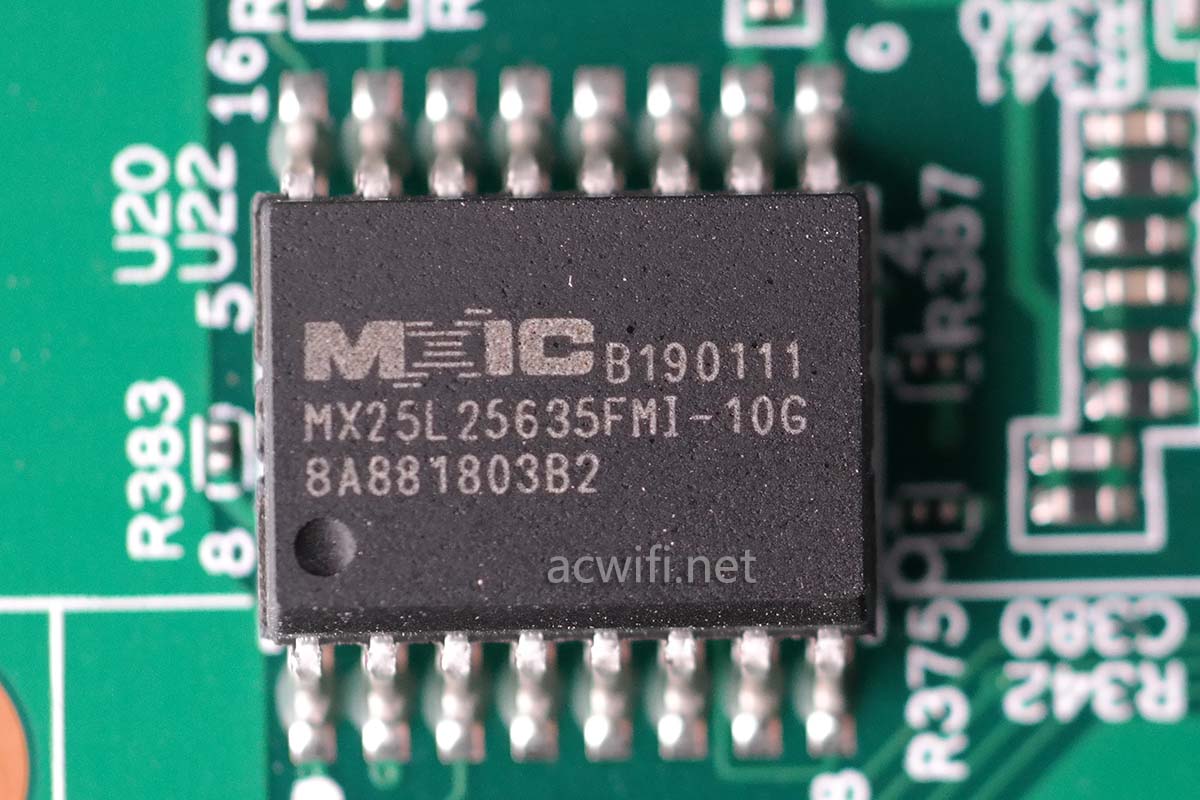

下图是闪存芯片,型号是MX25L25635FMI-10G,容量32MB。SPI 32MB闪存,好有刷机的潜力。

人人影视拆机

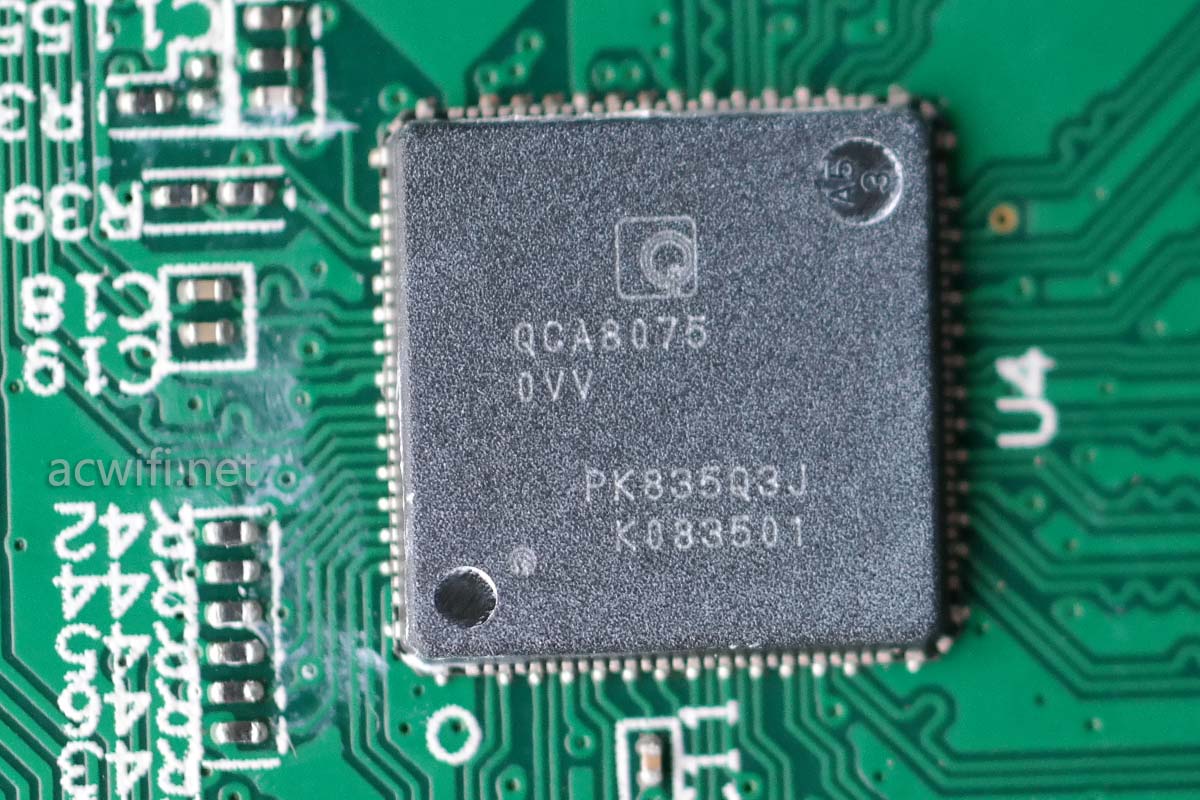

千兆交换机芯片QCA8075,支持五口全千兆。

人人影视拆机

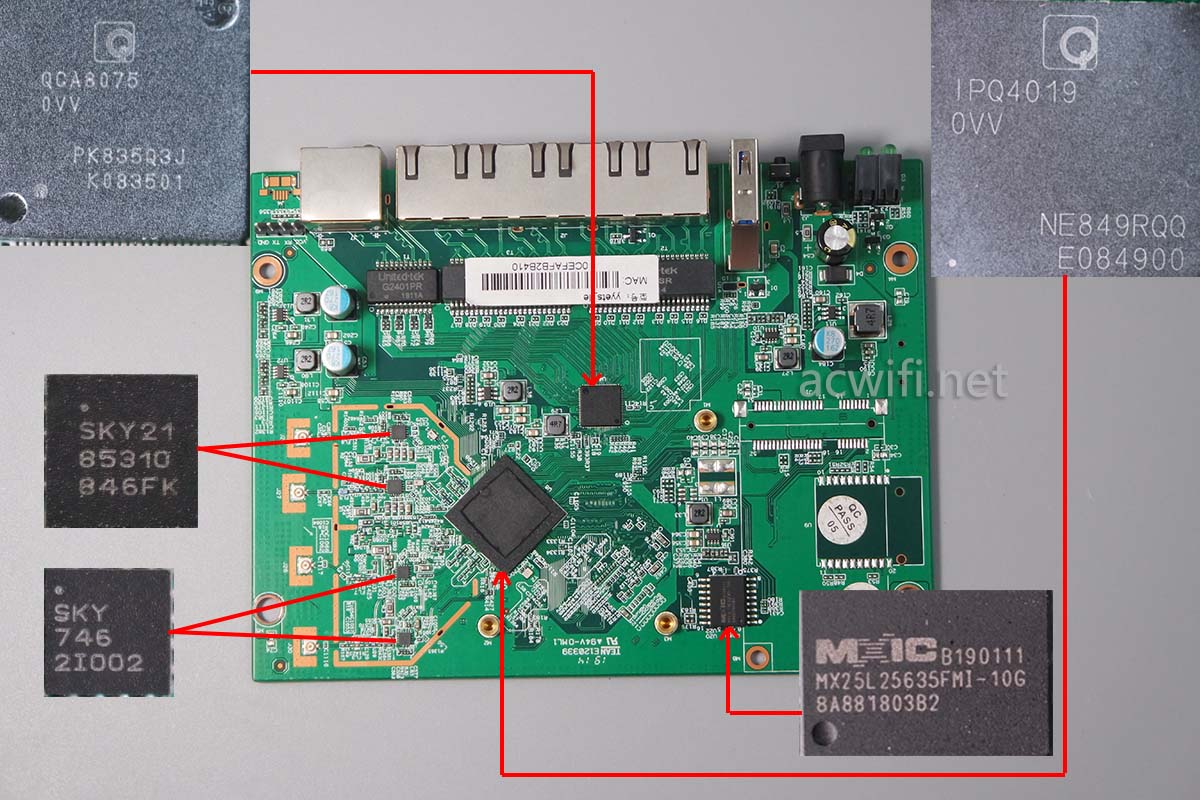

各大芯片汇总图:

人人影视路由器拆机

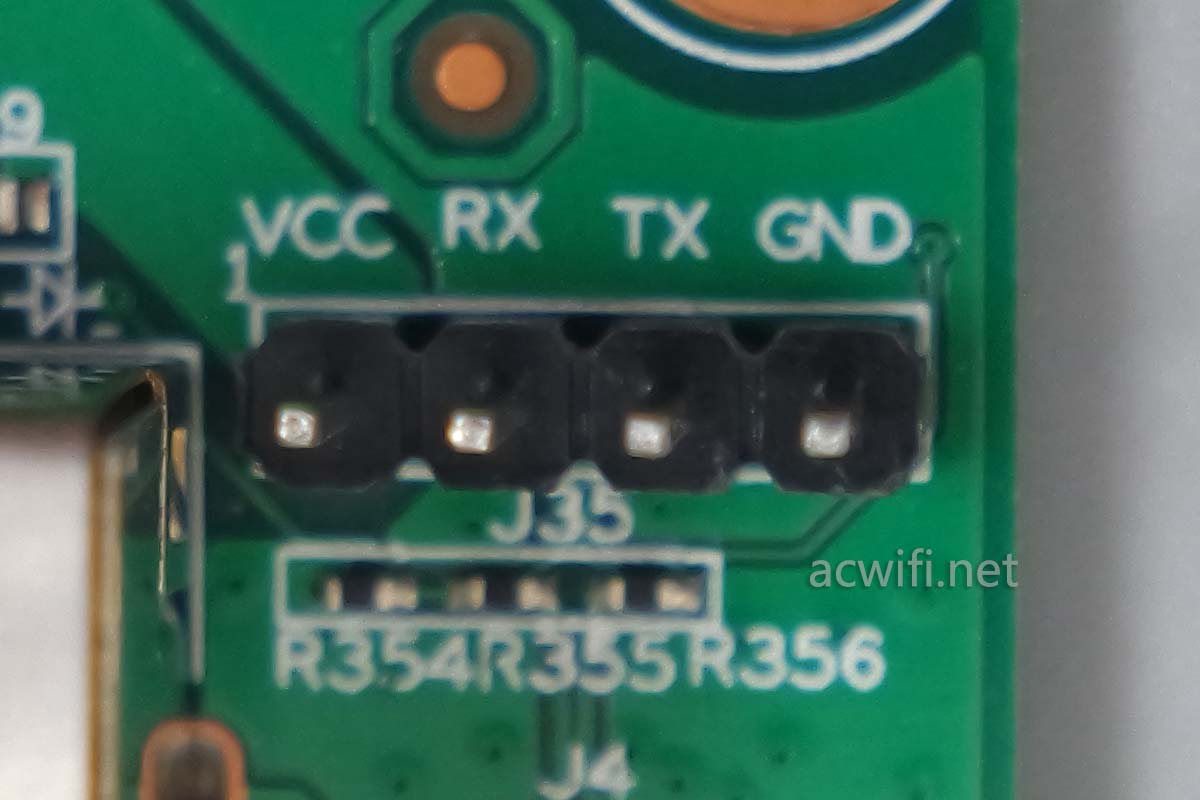

TTL:

人人路由拆机

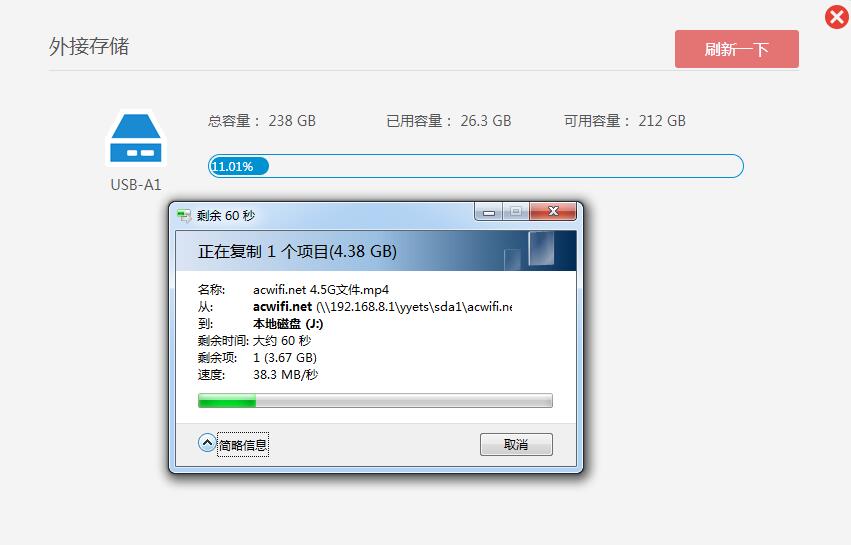

简单测了一下USB3.0的速度,跟华硕ACRH17差不多:38MB/秒。

set 02

如果能刷潘多拉固件,USB3.0速度能翻两倍以上。可参考这篇文章:可怜的ACRH17,它的USB3.0速度被华硕压制了!

无线信号。。。。5G信道只有149以上,设置161信道,在楼下D点用神机小米4C测不了速,连上就断,信号弱。

散热必然比同是IPQ4019方案的星际宝盒要好得多,CPU更大的散热片,加上铁壳也能帮助散热。人人影视拆机

等第三方固件做有线主路由吧。如果为了无线,不建议买。如果明显涨价了,也不要买,拿体积更小和发热量少的小娱路由当主路由也才80多元。

若有任何疑问可留言或关注微信公众号acwifi-net。

如需转载请注明来源和链接:路由器交流 » 以前998元现在58,人人影视无线路由器拆机
