华硕新款XD4灵耀魔方预售和云拆机

华硕XD4灵耀魔方一对价格999元,支付10元定金抵110元,就是便宜100块,899元,然后晒单返100元E卡后等于799元,一套两只装。华硕XD4京东预售链接

1.支付定金:2020-09-07 10:00:00-2020-09-17 23:30:00
2.支付尾款(在我的订单完成):2020-09-18 00:00:00-2020-09-19 00:00:00
3.商品发货:预计2020-09-18 00时开始发货

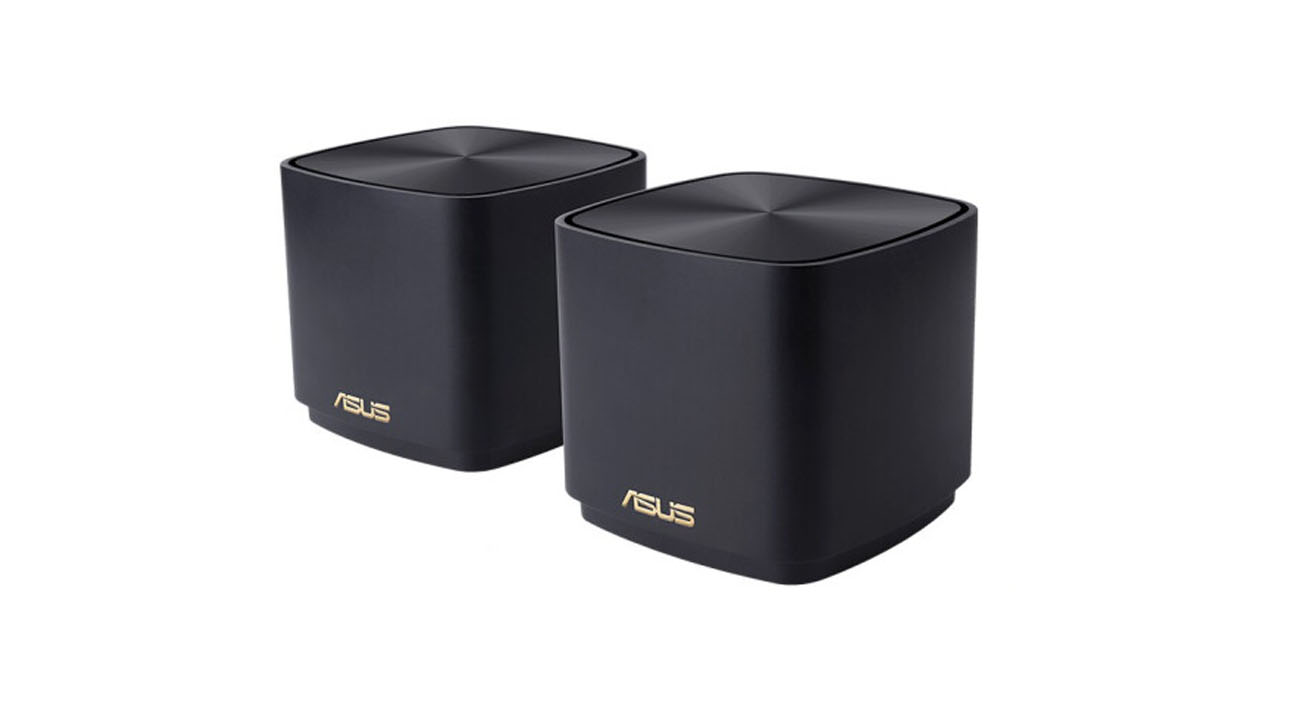

华硕XD4

描述里写明了CPU是博通四核1.5GHz,那么型号必定BCM6755了,无线规格也就是AX1800,不支持160Mhz。

华硕XD4拆机

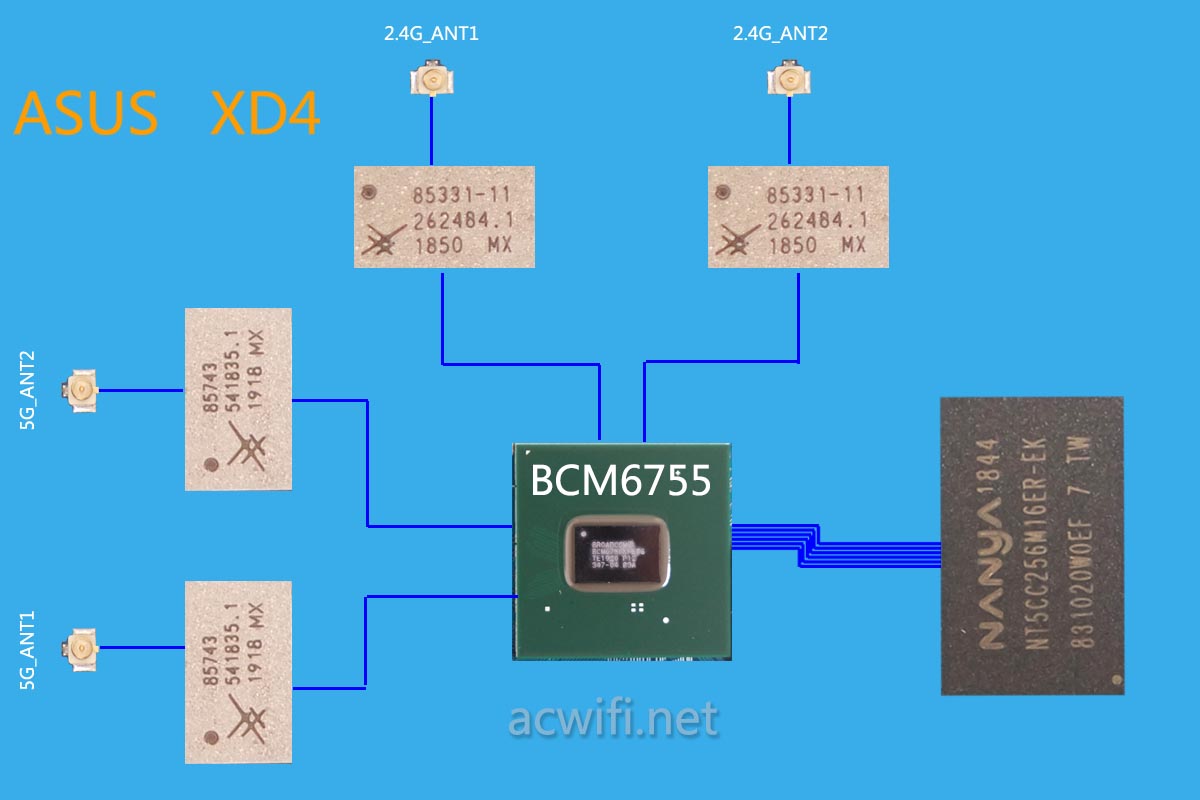

由于时间关系和没有钱购买华硕路由的关系,acwifi决定YY一番,然后提前做个华硕XD4首拆,也叫云拆机。在你们不知我在说什么的情况下,我把华硕XD4拆机完毕了,如下图:

云拆机

华硕XD4的CPU型号是博通的BCM6755,四核1.5GHz,这款CPU发热不大,功耗相对才款的博通CPU真是低许多,待机功率我猜5W。同时集成了2.4G和5G无线控制芯片,支持2x2mimo,2.4G最高速率573Mbps,5G最高速率1201Mbps。

如上面的拆机图所示,5G外置了两路FEM,型号是SKY5743-11,集成了功率放大器、低噪放大器和收、发切换开关。

SKY5743-11的参数如下:

 Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch Fully matched input and output Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB typical
Supports 802.11ax: output power:
+18 dBm, –43 dB DEVM, MCS11
+21 dBm, –40 dB DEVM, MCS11
+24 dBm, –35 dB DEVM, MCS9
Integrated, temperature-compensated log detector
Highly sensitive, jammer-tolerant (> +10 dBm IIP3),
high-gain (16 dB) LNA
Small (24-pin, 3 x 5 mm) conformally shielded package
(MSL3, 260 C per JEDEC J-STD-020)

802.11ax下的放在功率看这一行就行+18 dBm, –43 dB DEVM, MCS11,昨天我拆机的水星X188G的5G FEM芯片SKY85755-11,它的参数是MCS11, +18 dBm, –43 dB EVM。看来两者放大功率在表面上是一样的,从体积尺寸和外观来看,SKY5743-11要高端一些。



华硕XD4的2.4G FEM芯片是SKY85331-11,集成了功率放大器、低噪放大器和收、发切换开关。

Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Supports 802.11ax: output power:
+20 dBm, -43 dB DEVM, MCS11
+22 dBm, -40 dB DEVM, MCS11
+24 dBm, -35 dB DEVM, MCS9
Integrated, temperature-compensated log detector
High LNA gain: 15 dB
Small (24-pin, 3 x 5 mm) conformally shielded package

(MSL3, 260 C per JEDEC J-STD-020)

在802.11ax模式下的放大功率,看这一行  +20 dBm, -43 dB DEVM, MCS11,同样对比昨天拆机的水星X188G的2.4G功放芯片,型号是QPF4216,它对应的参数是POUT = +22 dBm MCS11 HE40 -43 dB Dynamic EVM。那么,华硕XD4的2.4G功放还不如水星X18G所用的功率高。

不过,这只是从硬件芯片表面的参数来对比,没什么意义,固件的调较也相当重要,这也是华硕值钱的一个选项。不是我吹牛,好吧,你可以说我是吹牛的。

BCM6755我有一款产品,就是天邑TY6201A,它就是单芯片方案,只是2.4G没有采用独立的功放芯片,查看了BCM6755支持k和v,我觉得它这一套华硕XD4的mesh效果怎么都比你随便用华硕AC系列路由器组aimesh。对了,TY6201A的5G也是用了SKY85755-11。

天邑TY6201A拆机,虽是完整的WIFI6但生不逢时的感觉

两台TY6201A和一对华硕XD4相差400元。。。。。。。没问题,华硕三年保修,华硕的固件很好用,这也值回票价了。但我有个疑问,华硕XD4的Aimesh 2.0能跟华硕AC系列的组网不?

至此,华硕XD4拆机完毕。。。。。。。。不不不。没没没。不是真的拆机。不要误会,以上纯属猜测,硬件如有类同,实属巧合!

899元两只,好有可能为了省点成本,5G功放使用SKY85755-11而不用贵一些的SKY5743-11。而且内存会是256MB。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 华硕新款XD4灵耀魔方预售和云拆机
