新款水星X188G拆机,最便宜的带外置功放的WIFI6路由

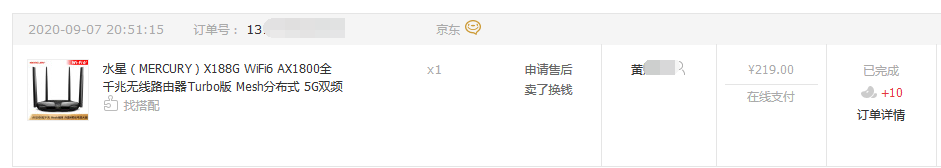

之前呢拆过TP-LINK的XDR1860和水星X18G,如果有外置功放这套MTK的WI-FI 6方案或许会强一些,当初给我的感觉就是弱,比红米AX5还要弱。昨天有人留言说水星X188G有外置功放,价格229-249,于是昨天在京东229的价格用上10元全品券后219元到手(你们的留言总让我出血),相比之前的水星X18G 189元贵了30元,差价不算多。拆开看看值不值 ,和看一下跟旧款X18G有些什么实质的区别没有。

水星X18G拆机,不用看了跟XDR1860一样

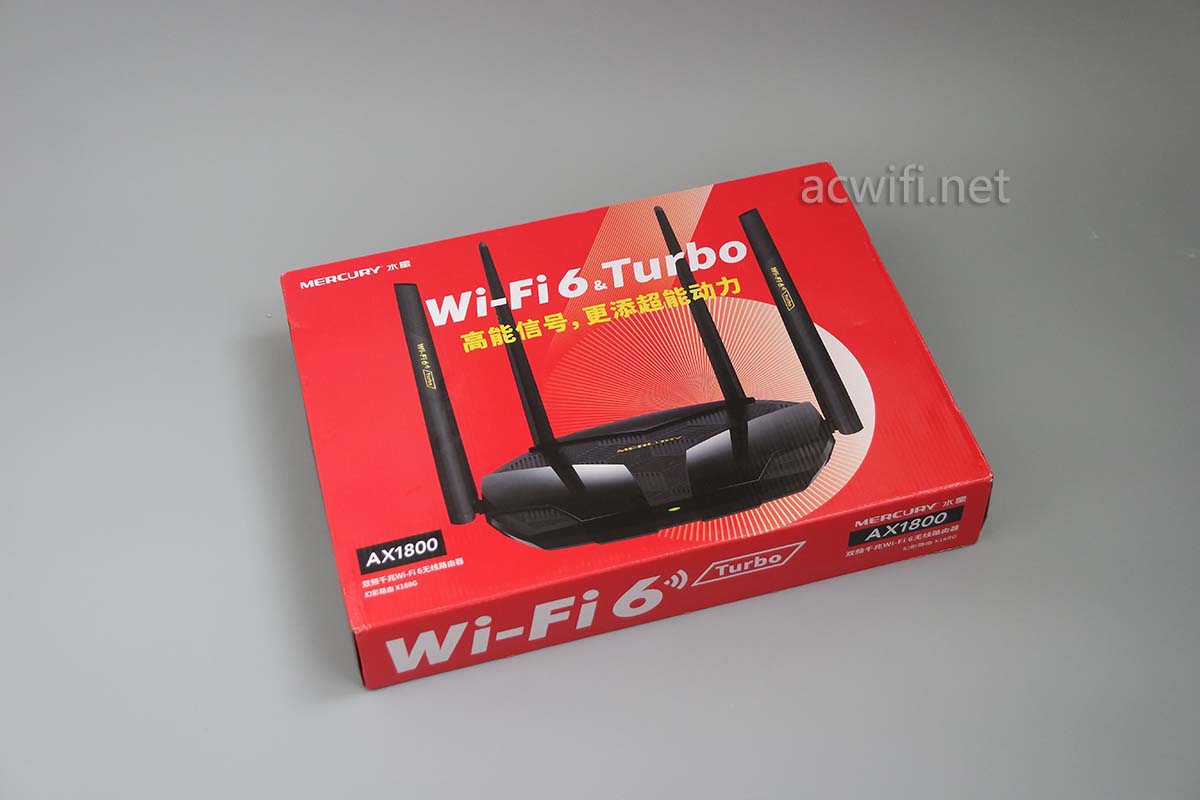

外包装的色彩是红红火火的:

水星X188G拆机

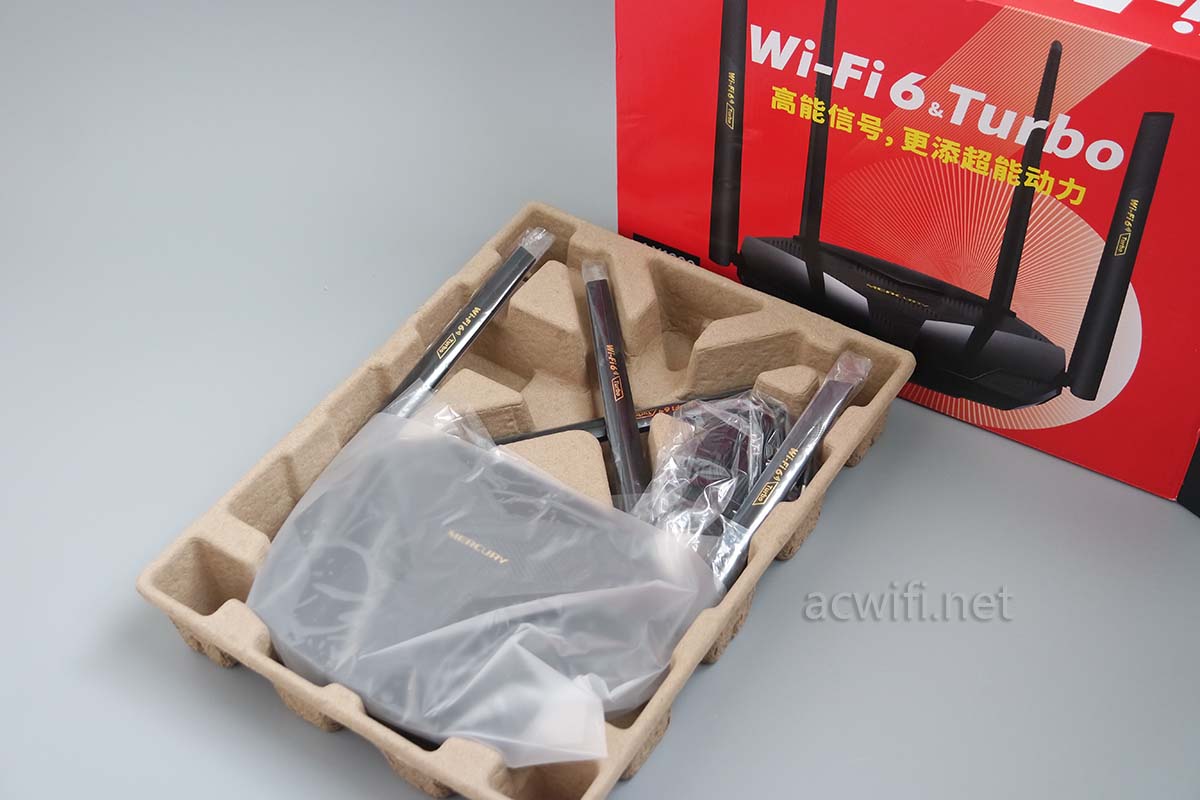

配件里没有附送网线:

水星X188G拆机

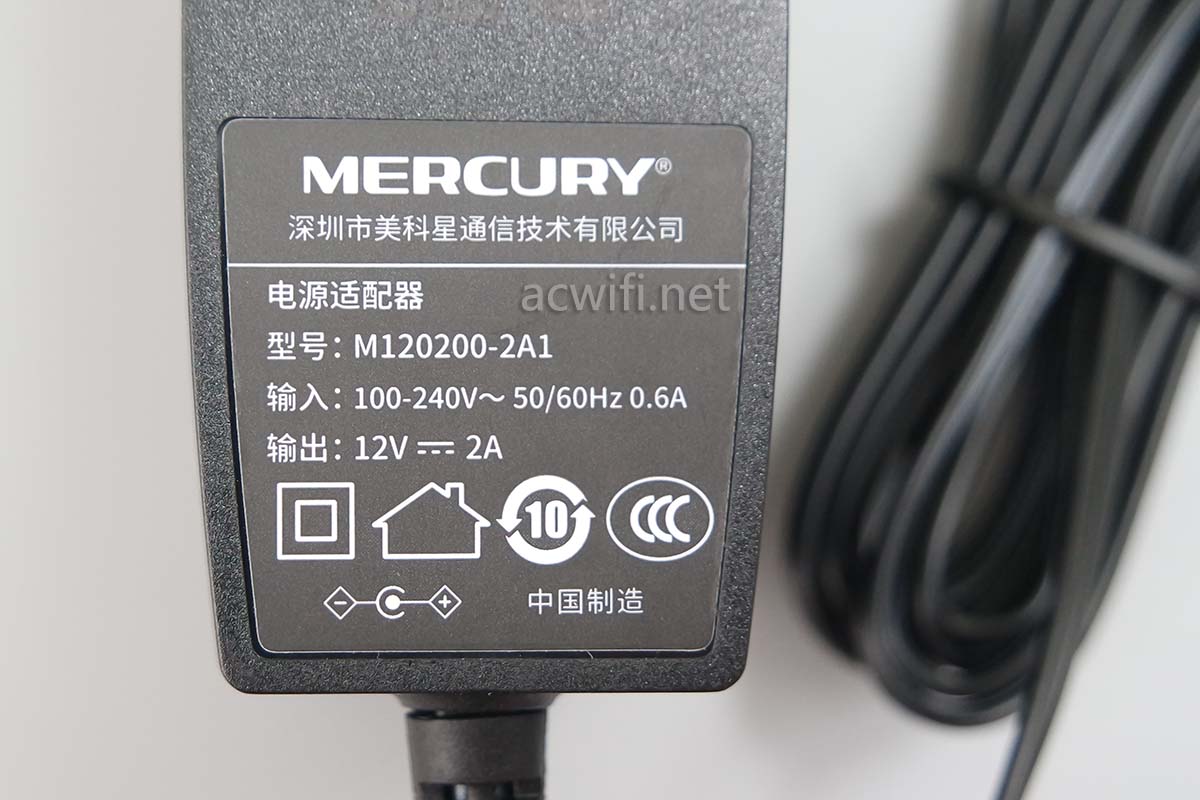

电源输出规格是12V/2A,好良心的电源呀,大赞,红米AX6用12V/1.5A,你还有脸不?

水星X188G拆机

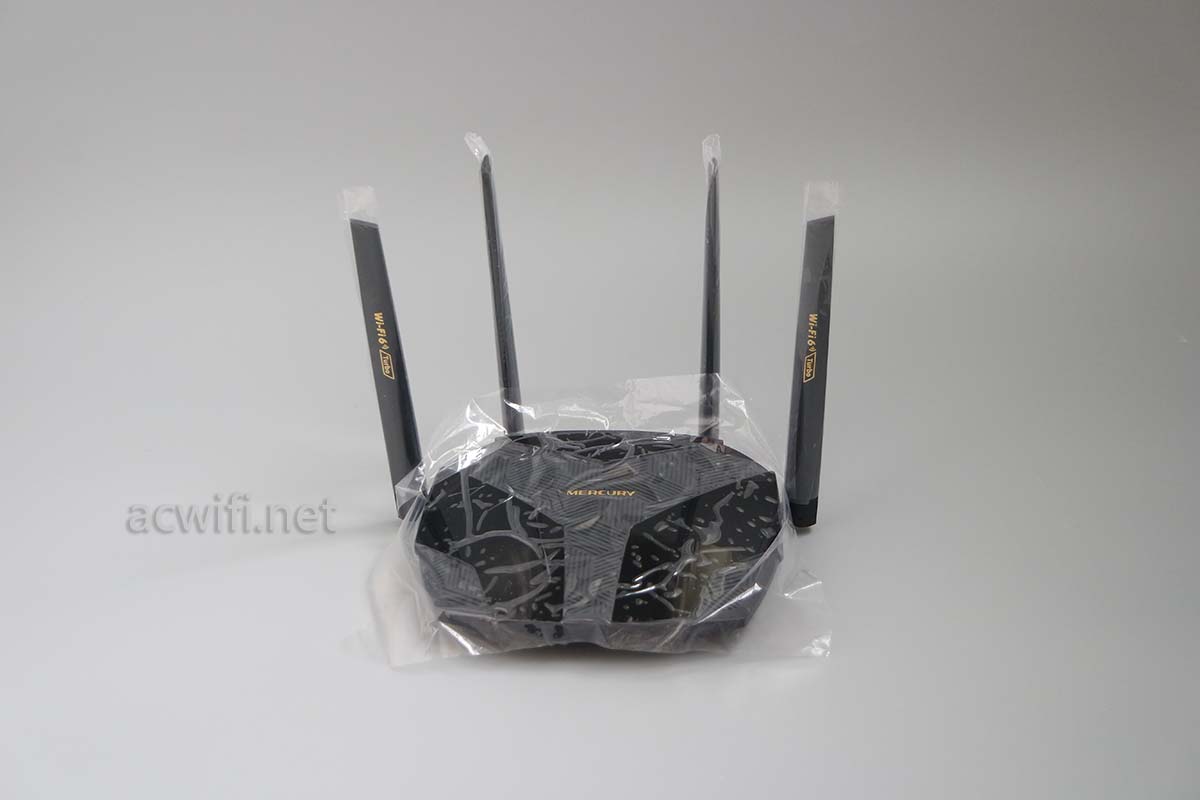

外壳不难看:

水星X188G拆机

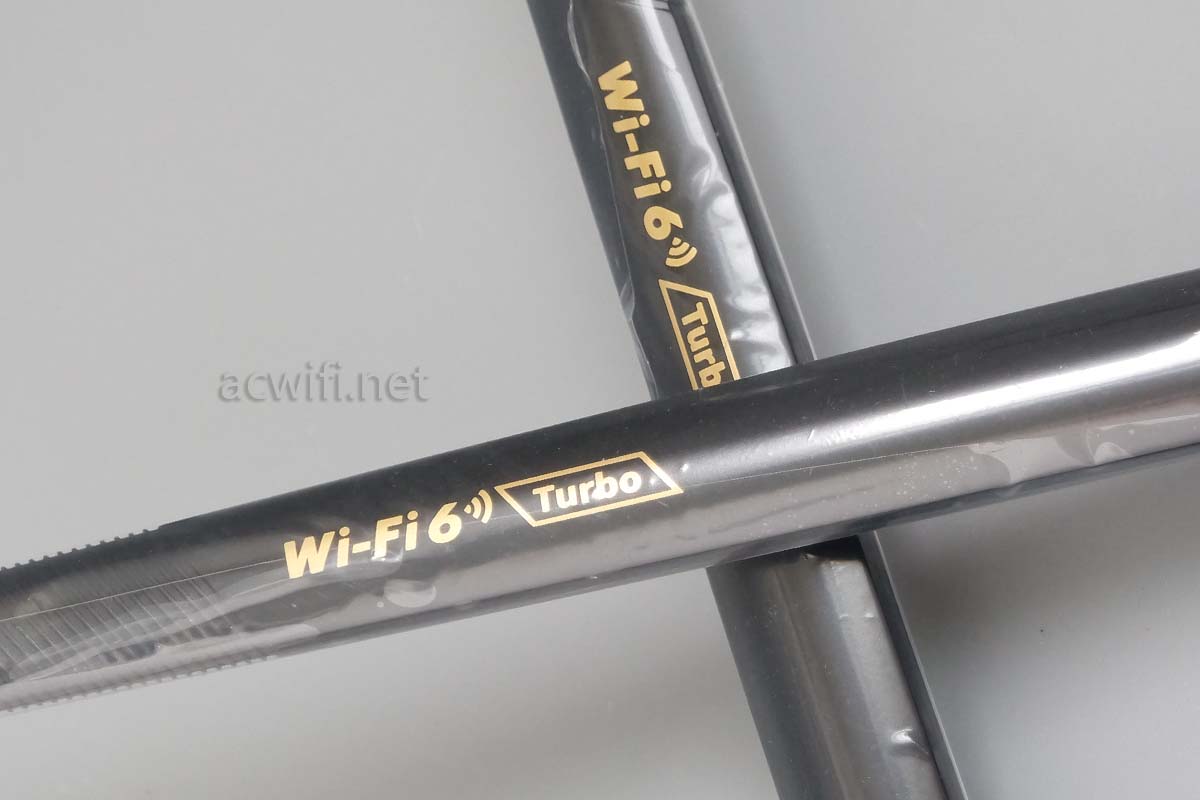

在四根天线上印上了金色的“WI-FI6 Turbo”Logo,X18G上面没有。

水星X188G拆机

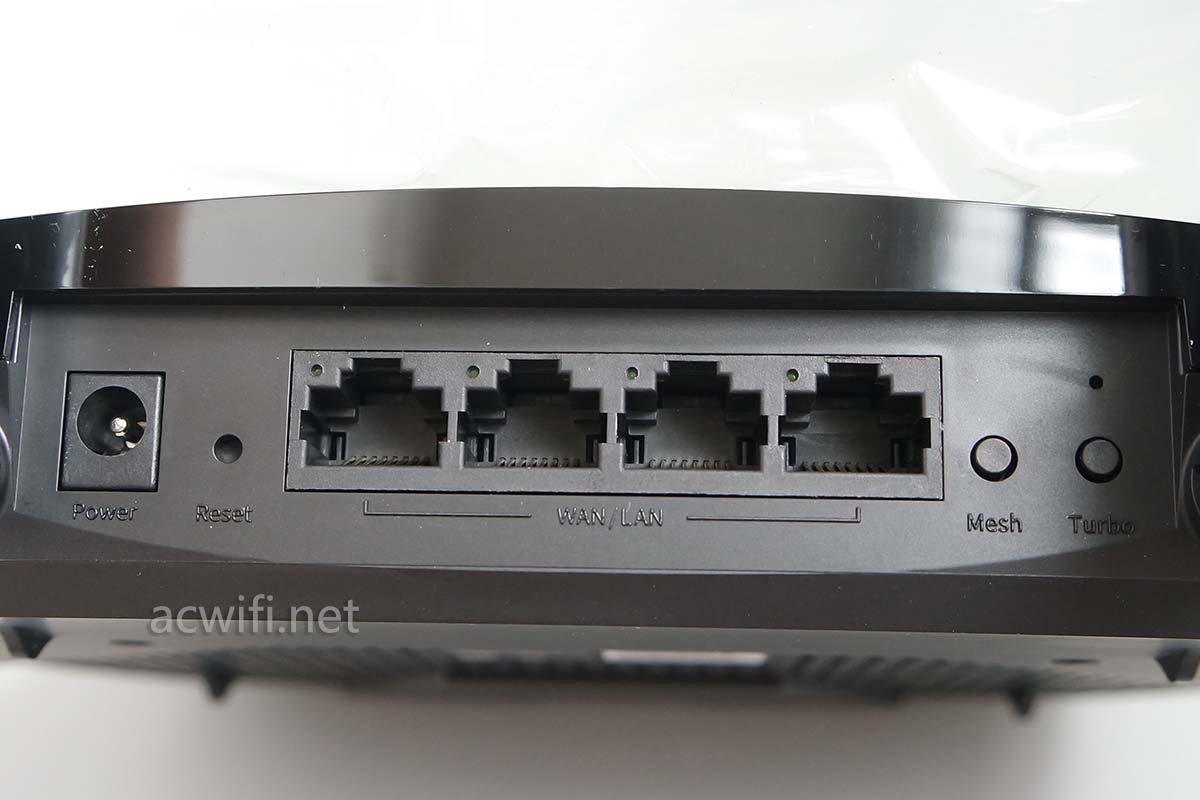

后面四个支持盲插的千兆网口,有一颗物理按建“Mesh”,两台路由器按下Mesh键就可以自动组网,不需要手动去设置。说明书里说最多支持8台,小米说明书里建议最多组4台。实际能组多少台,我不知道,因为没有这么多数量实测。对于盲插,我是不喜欢的,麻烦。网口不接电脑的没所谓。盲插有利于不知道插哪个网口的朋友,随便插不会错。

水星X188G拆机

底部两颗螺线取下之后就经过漫长的插呀撬呀,在破坏至少2个卡口之后终于打开了外壳:

水星X188G拆机

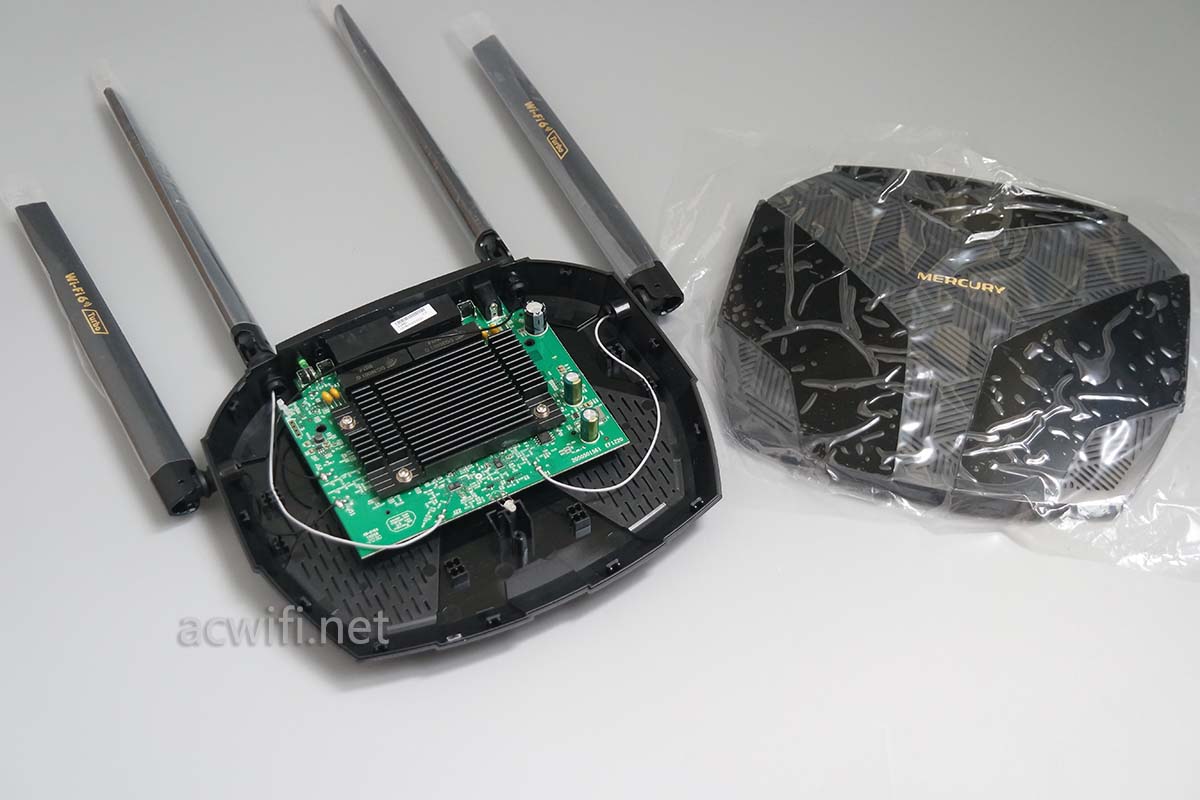

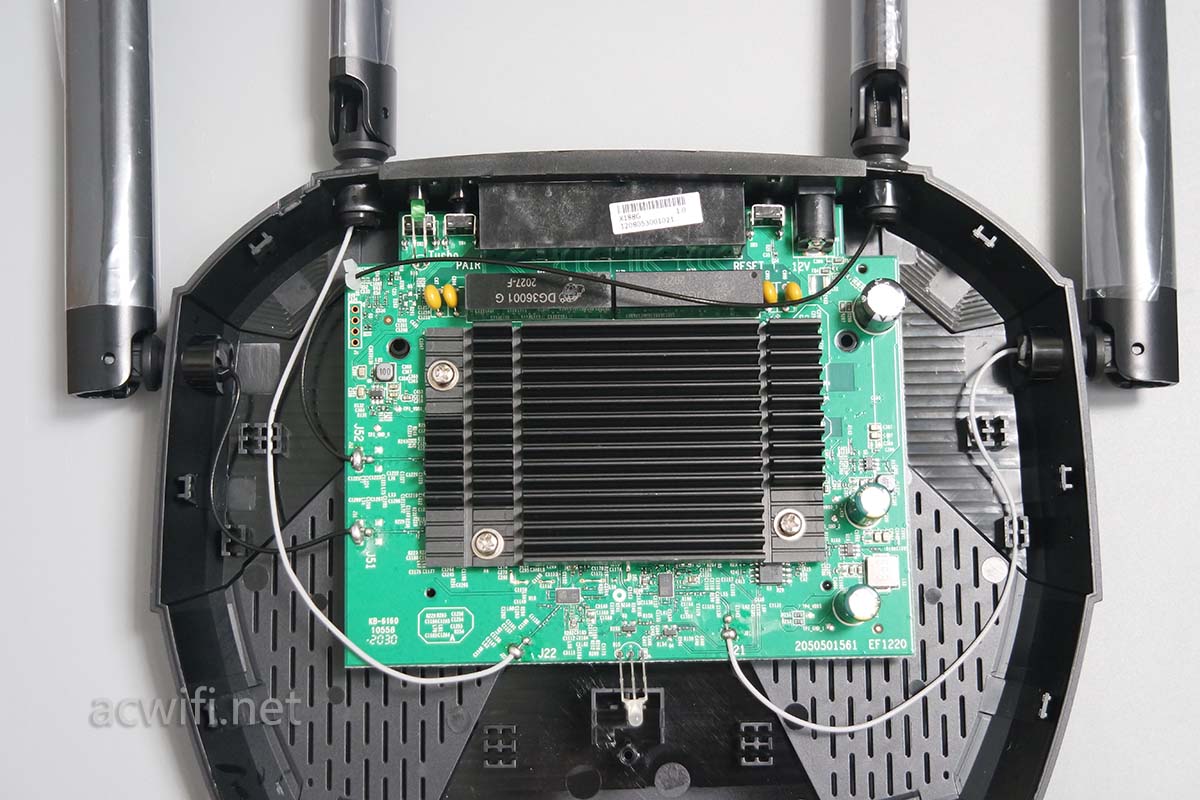

看见比较大的熟悉的散热器:

水星X188G拆机

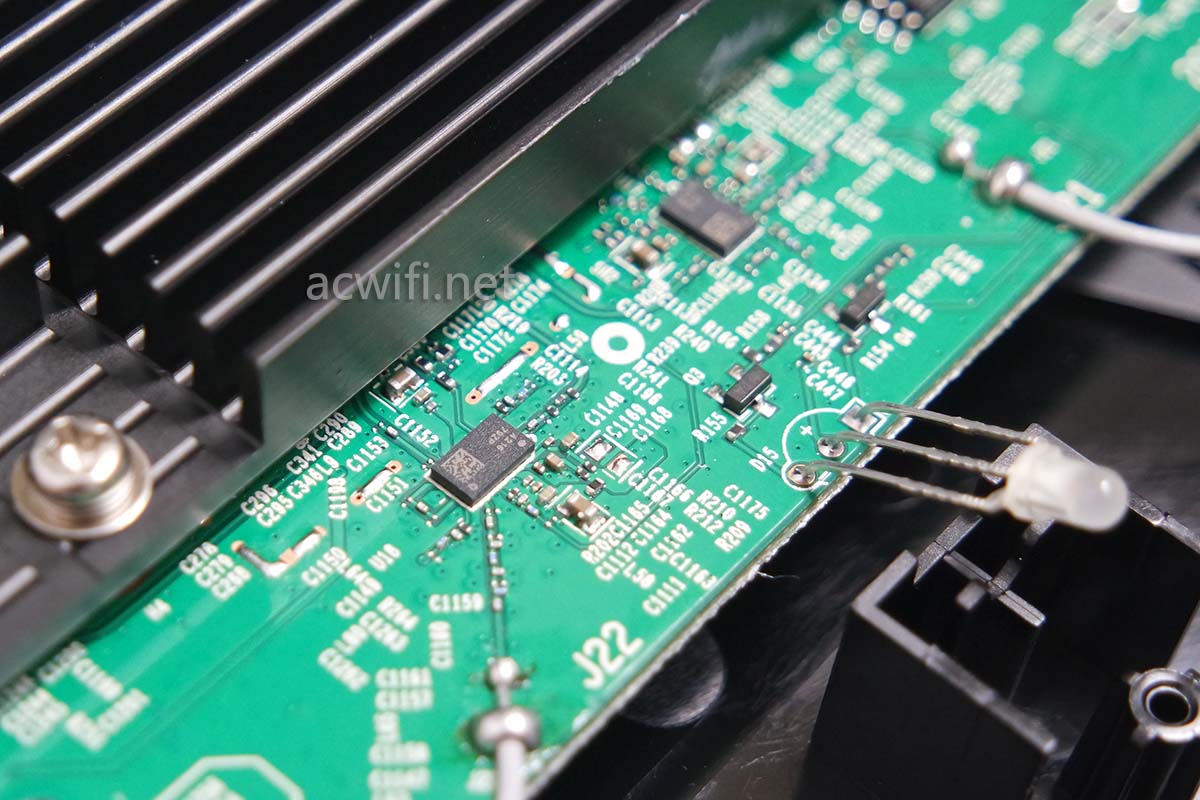

下方两根天线电路上有两颗功放,没错,那人没骗我,是有外置功放芯片的,尺寸不小,功率不低的样子。可惜,看天线馈线接口的焊点是2.4G的。

水星X188G拆机

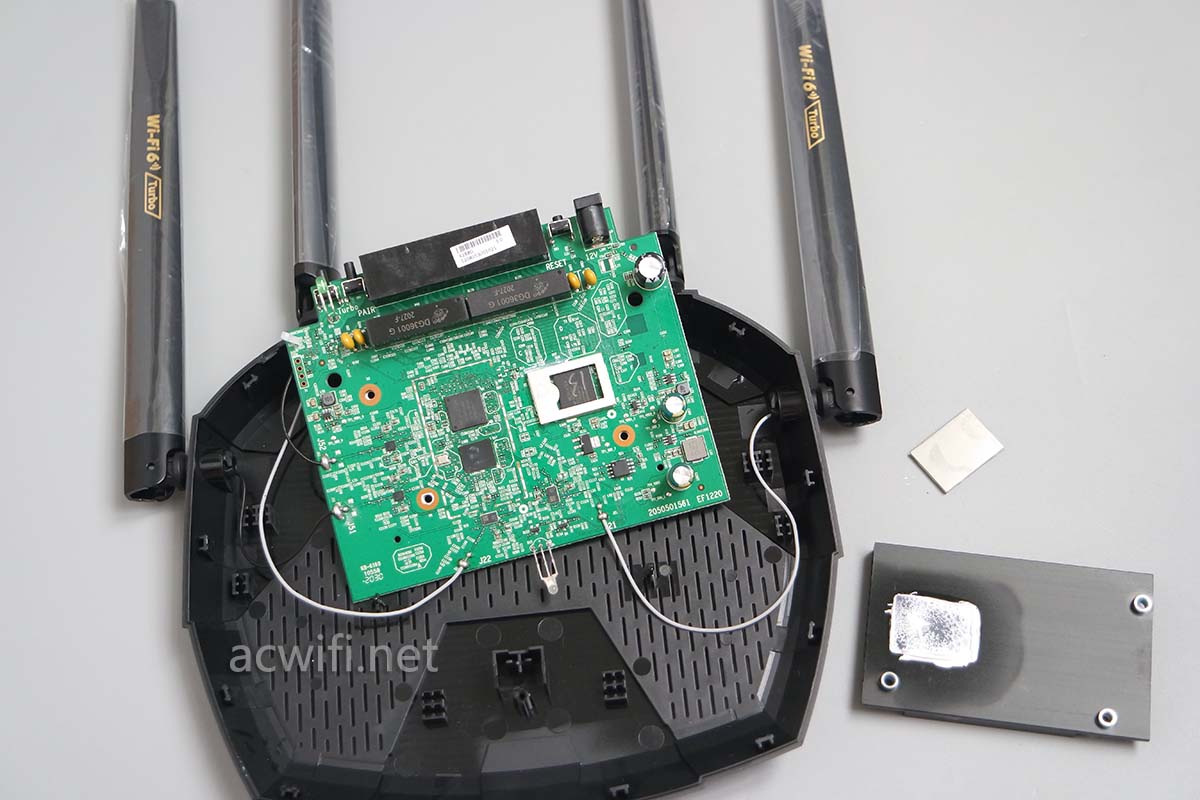

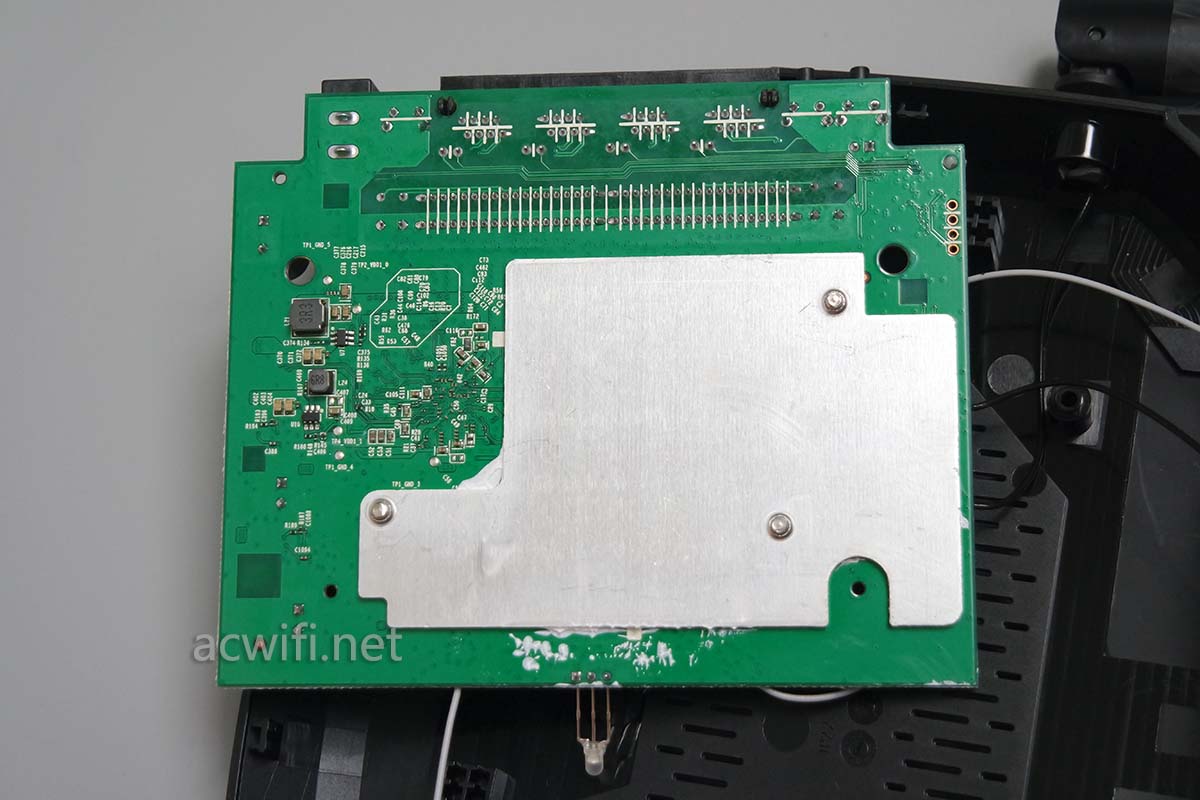

小心地翻过主板背面,看见有一片平整的铝板,帮助主板背部散热。水星X18G没这个主板背面上的散热铝板。
水星X188G拆机

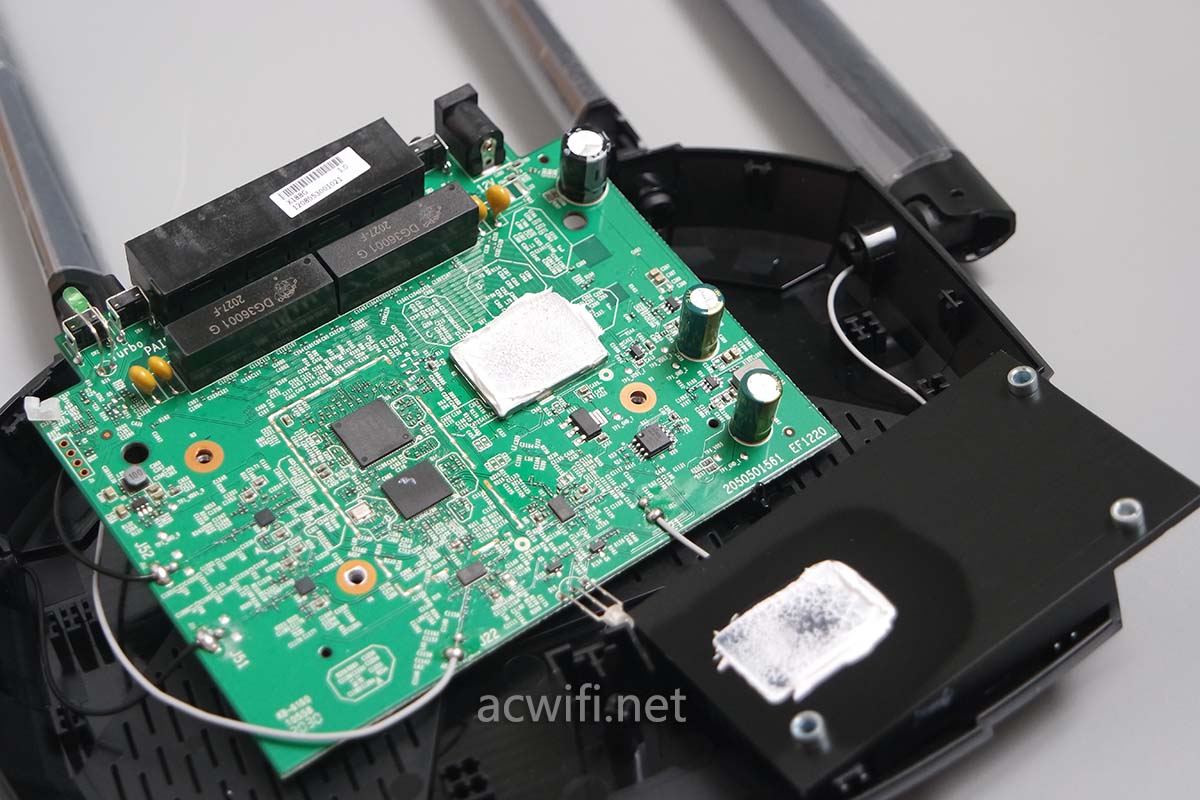

到下主板正面上的散热器后看见有一个屏蔽罩,水星X18G没这个屏蔽罩。但另外两颗芯片与散热器之间没有导热硅胶垫,也就是说芯片的热量不打算从主板正面散去。

水星X188G拆机

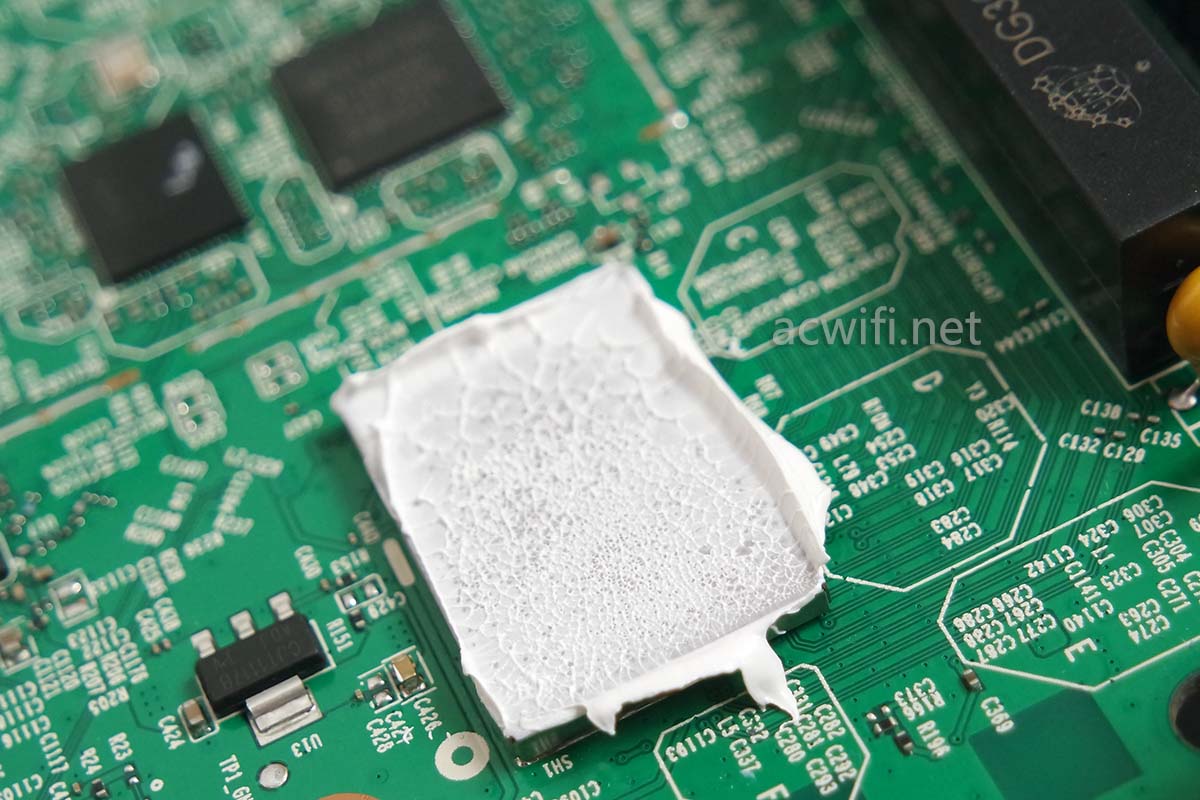

掀开屏蔽罩之前先把上面的导热硅脂收集,以后也能用得上的东西。

水星X188G拆机

屏蔽罩取下来,但芯片与屏蔽罩之间也没有声势硅胶垫。水星X188G拆机

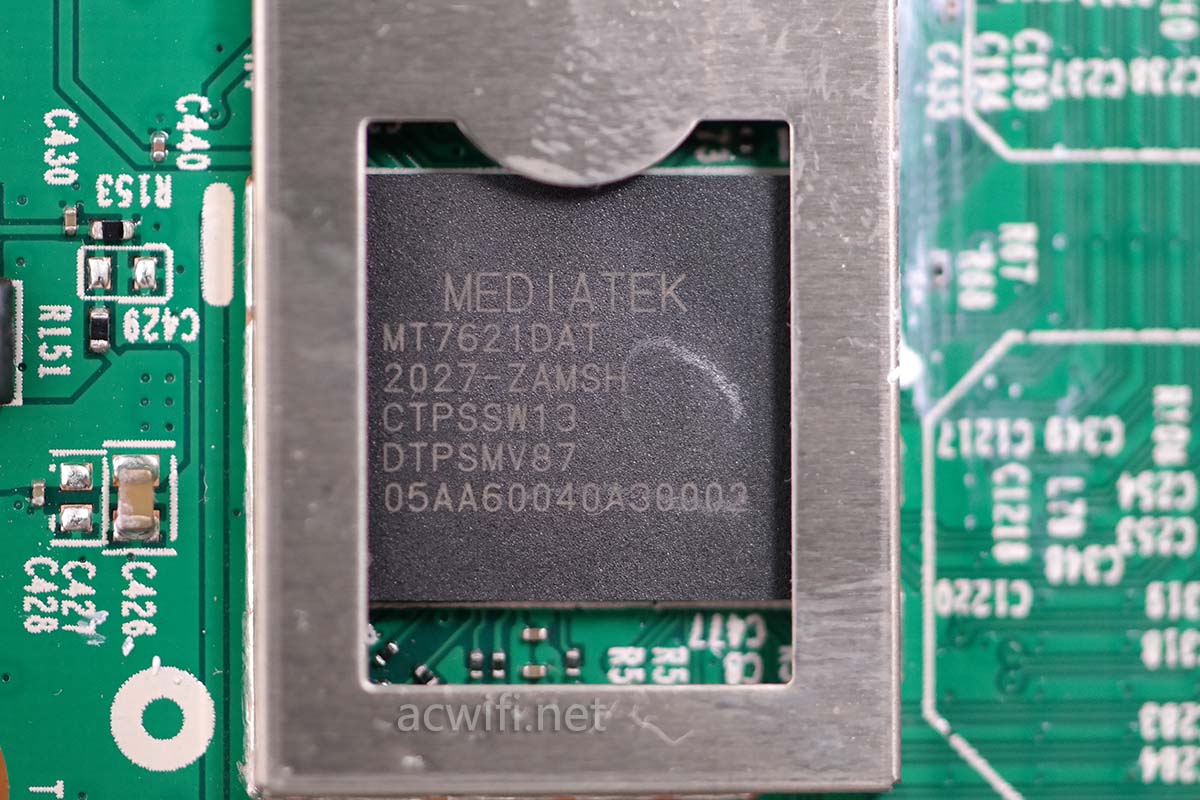

屏蔽罩内的芯片型号是MT7621DAT,是一颗集成了内存的MT7621AT,双核880MHz,大家都很熟悉了,水星X188G的内存会不会比X18G的128MB还要大?

水星X188G拆机

接上TTL,从读取出来的信息可以看见内存还是128MB。如下方截取的一段信息:

===================================================================
MT7621 stage1 code done
CPU=500000000 HZ BUS=166666666 HZ
===================================================================
U-Boot 1.1.3 (Jul 24 2020 – 16:09:27)

Board: Ralink APSoC DRAM: 128 MB
relocate_code Pointer at: 87fa0000
set ALL LAN Partition

Config XHCI 40M PLL
flash manufacture id: 1c, device id 70 17
Warning: un-recognized chip ID, please update bootloader!
*** Warning – bad CRC, using default environment

Press reset button to enter recovery mode.

Autobooting in 300 ms
#Reset_MT7530
verifying uboot partition…
ok
verifying kernel and romfs partition…
copy the last 0x300000 bytes of the partition to ram …
ok
To boot, bootcmd = go 0xbfc30000.
## jump to 0xBFC30000, PHYS_FLASH_1 0xBFC00000

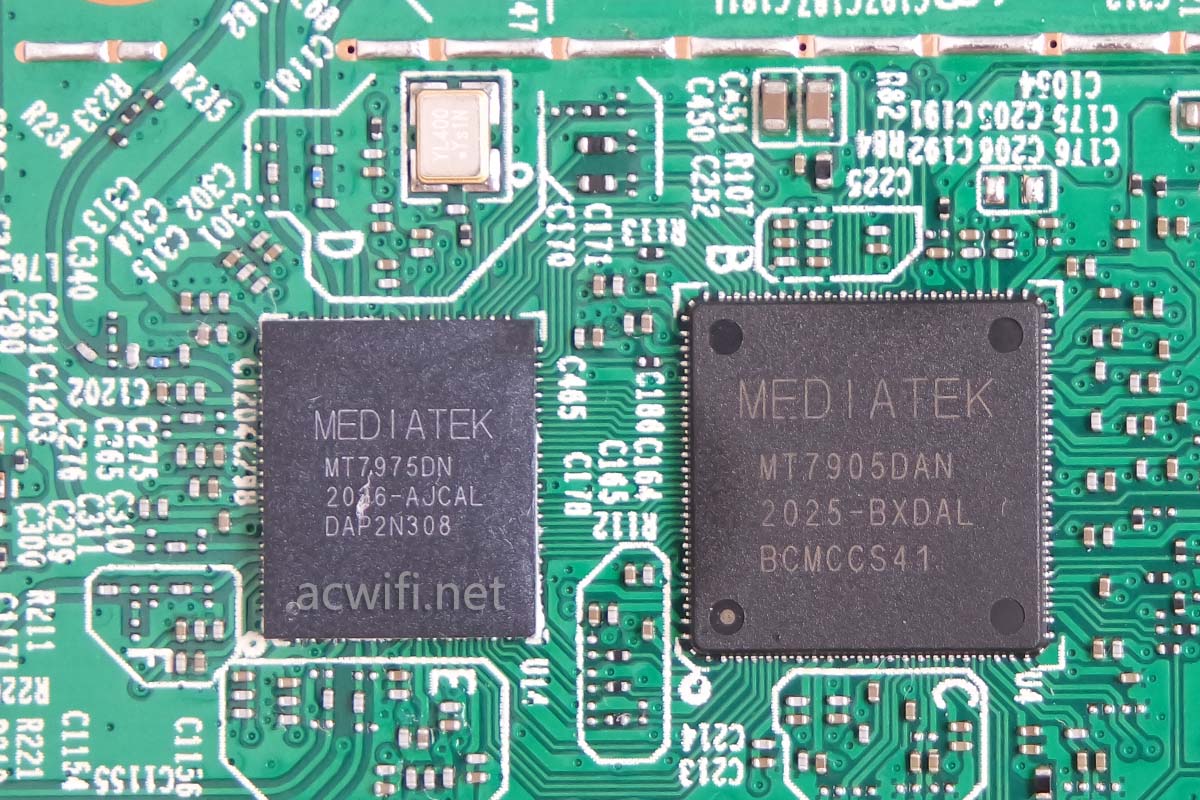

另外两颗芯片分别是MT7975DN和MT7905DAN,支持WI-FI 6的无线芯片。支持2x2mimo的2.4G和2x2mimo的5G,因5G不支持160MHz频宽,所以5G最高速率1201Mbps,所以这款的无线规格是AX1800。

水星X188G拆机

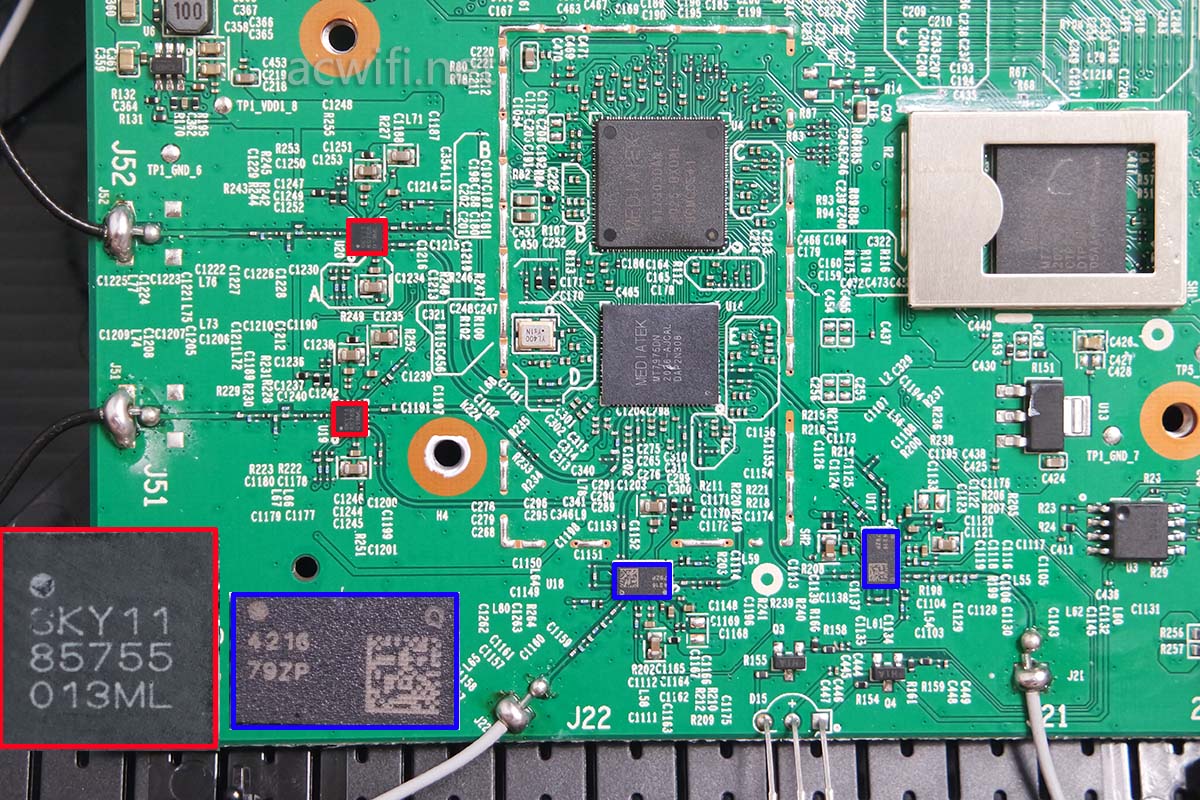

2.4G和5G均从MT7675DN芯片引出来,且2.4G和5G均有外置独立的功放芯片:

水星X188G拆机

如上图,红色框内的是5G功放芯片,型号是SKY85755-11,集成了PA、LNA和收发切换开关。

SKY85755-11的参数如下:

Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package (MSL3, 260 °C per JEDEC J-STD-020)

看芯片面积就知道氮化镓的用量不多,功率也不会很高。跟360V6用的一样,还有天邑的TY6201A,SKY85755-11比红米AX5采用的QPF4550在802.11ax上要强一点。

SKY85755-11:MCS11, +18 dBm, –43 dB EVM

QPF4550:+16dBm MCS11 HE80 -43dB Dynamic EVM

拆到这里我也很好奇比没有外置功放的水星X18G强多少,后面我简单地测试了C点和D点,后面再说测速结果。

上图蓝色柜珠是2.4G功放芯片,型号是QPF4216,看芯片尺寸,氮化镓用量比较多,功率估计不低。哈哈。。。。TP-LINK的XDR6060和XDR5430也采用了QPF4216。

QPF4216的参数如下:

2400-2500 MHz
POUT = +22 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +24 dBm MCS8/9 VHT40 -35 dB Dynamic EVM
POUT = +25 dBm MCS7 HT20/40 -30 dB Dynamic EVM
POUT = +26 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
1.8 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
15 dB 5 GHz Rejection on Rx Path
Integrated Quasi-Log Power Detector

从上面的数据可以看出它属于中高功率。

但因为国家标准《国家对2.4GHz无线设备发射功率的限制以及相关规定》里面规定,如果天线增益小于10dBi时(家用无线路由器的天线增益多数在3至8dBi),2.4G功率是不能超过100mW或不能超过20dBm,所以以上这颗FEM芯片的功率参数不等于实际使用的功率。说那么多,我只是想把“X188G的2.4G测速只比X18G快10兆”这个结果合理化一些。

如果要知道某款功放型号在哪些机型上有使用,只需在acwifi本网站搜索栏上直接搜索就可以。

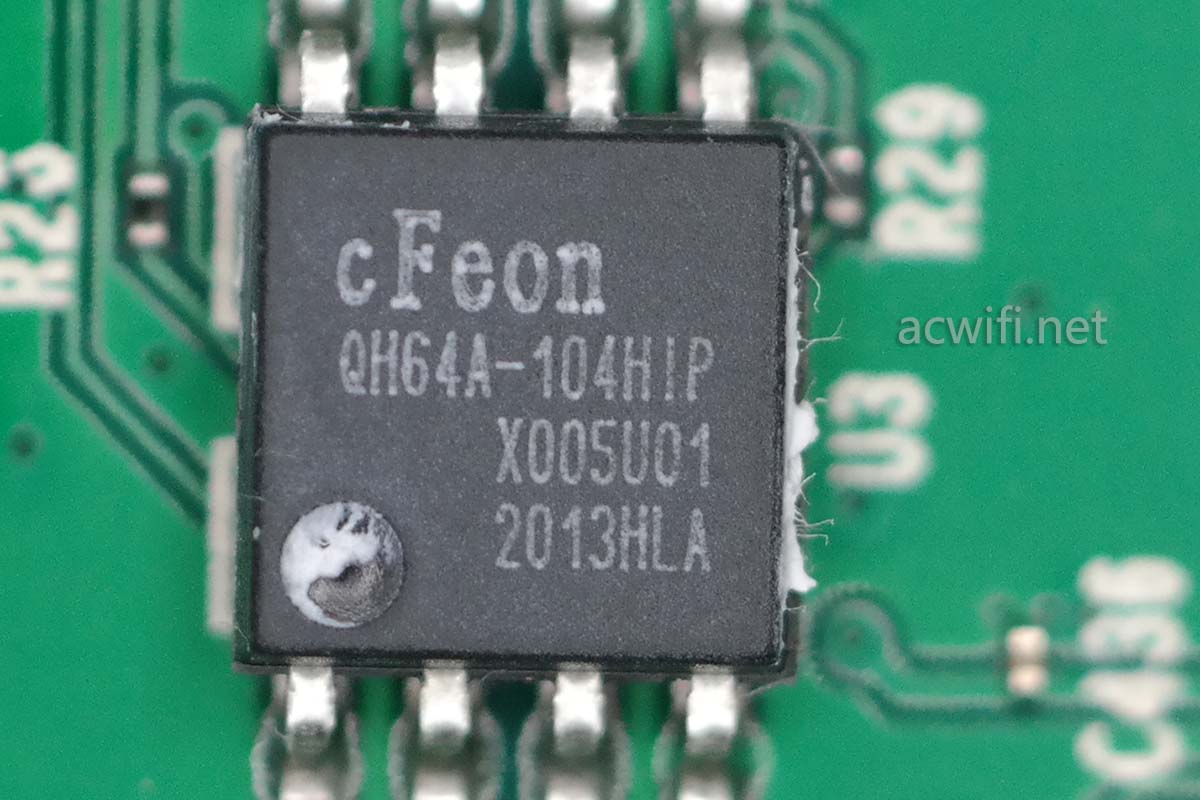

最后要看的是闪存芯片,型号是QH64A-104HIP,容量8MB。比水星X18G的闪存容量要大很多。

水星X188G拆机

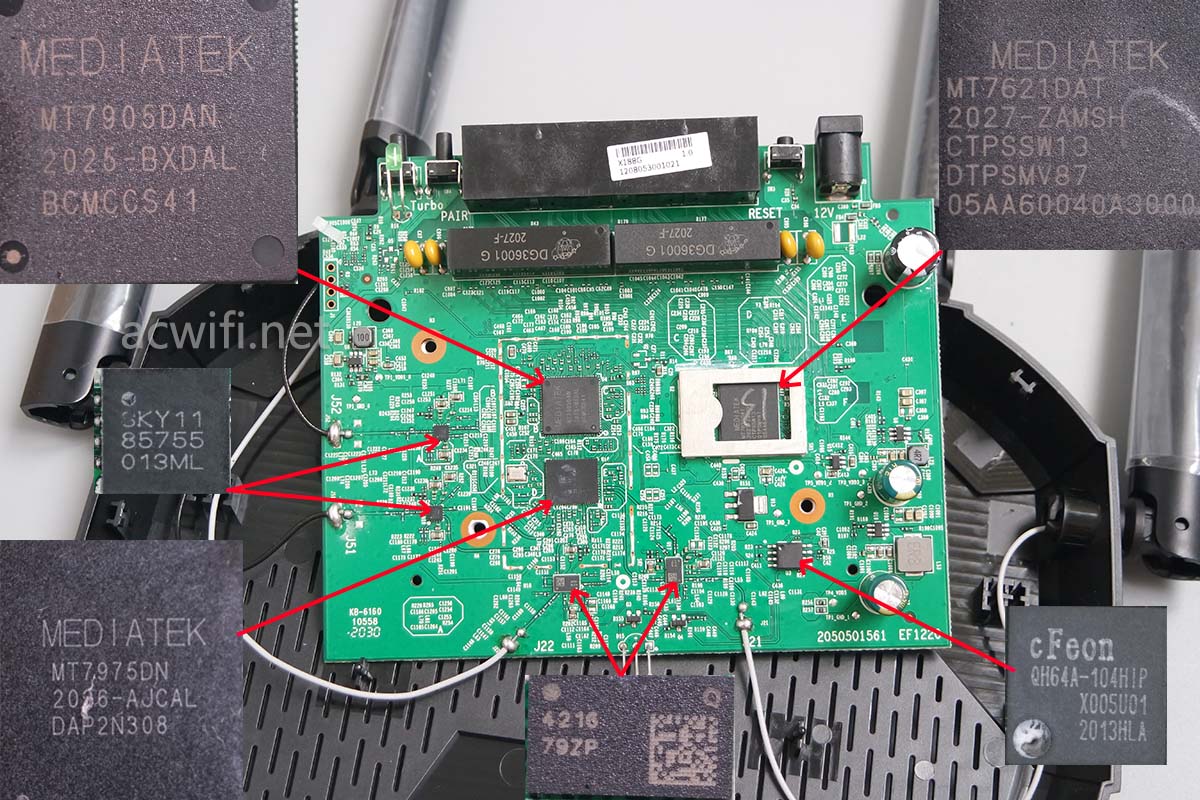

把所有芯片型号做一个汇总:

水星X188G拆机

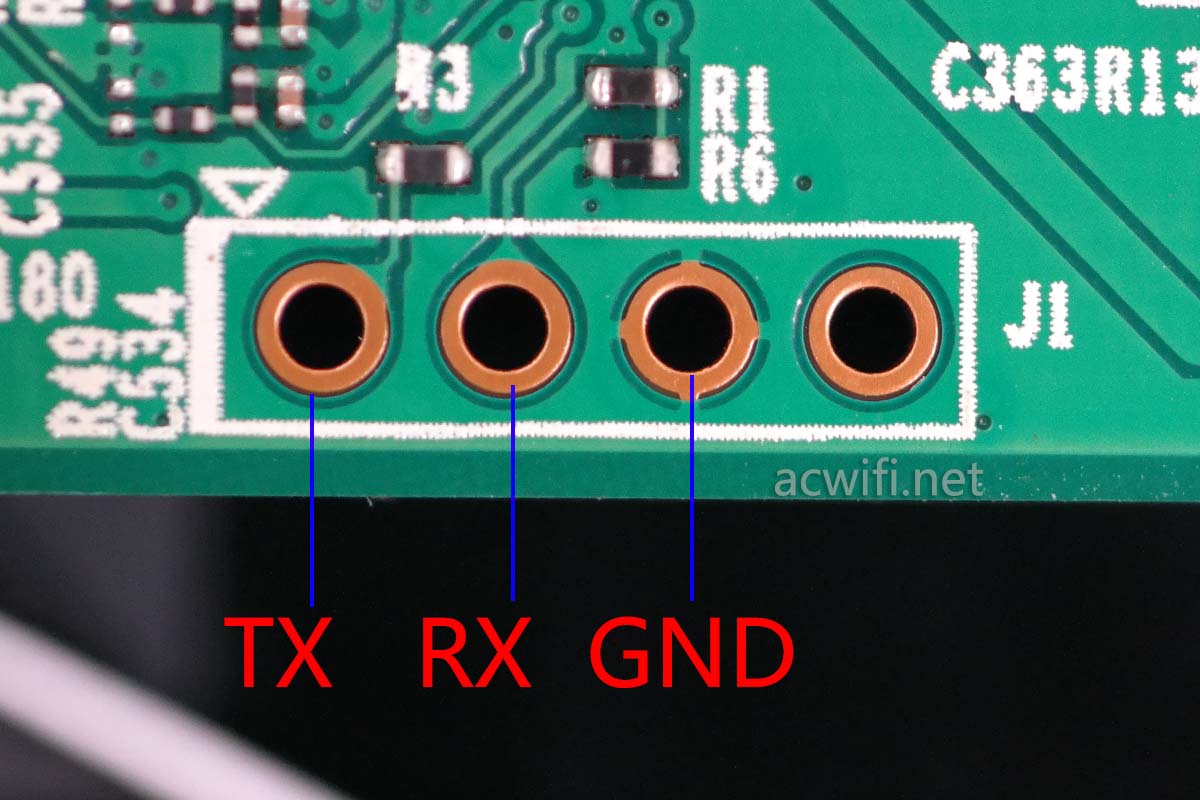

水星X188G的TTL针脚定义:

水星X188G拆机

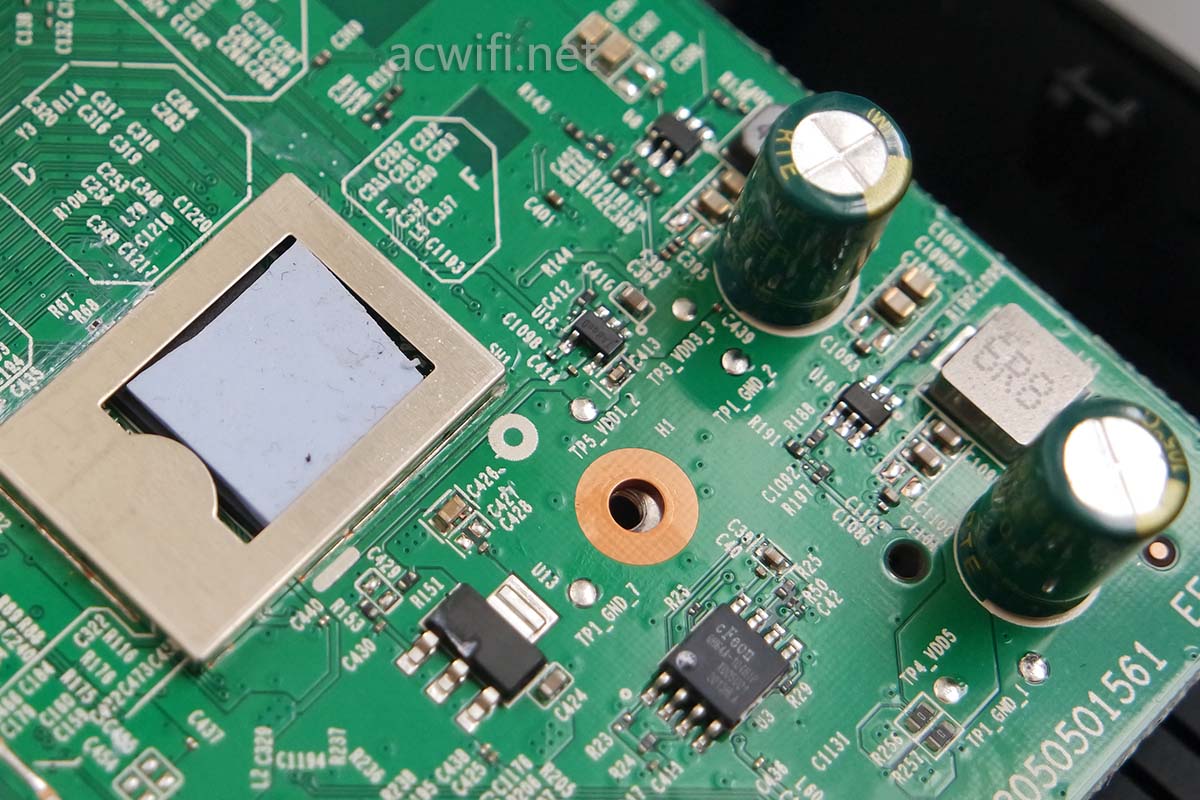

在回装机器的时候,我往CPU上放了一片导热硅胶垫,如下图:

水星X188G拆机

上图的右边有两颗电解质电容,水星X18G只有一颗。

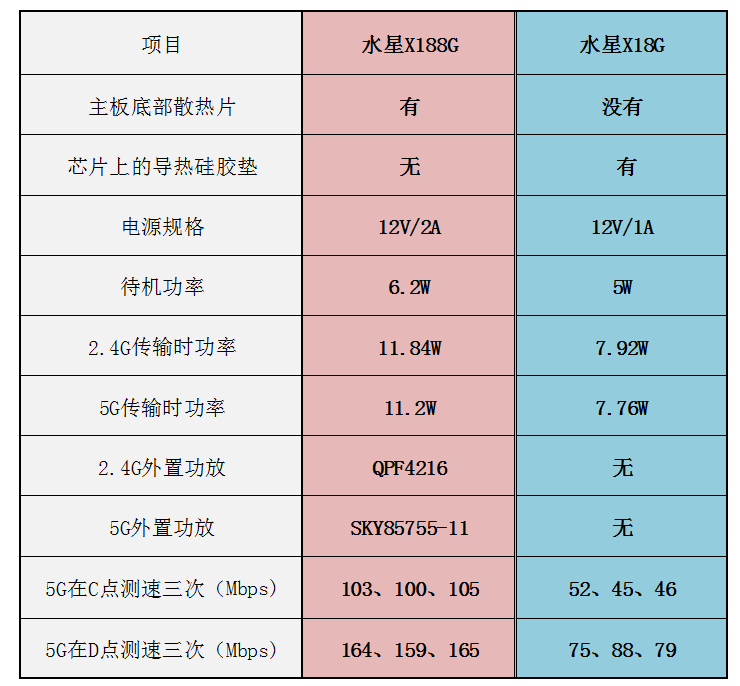

为了方便与水星X18G做个对比,我把测速结果与一些参数列出如下表格,2.4G我就不放上来了,因为相差不明显,没意义。也可能跟测试的时段有关,我测2.4G通常会在早上或零晨。宽带是电信300Mbps,用小米4C手机运行speedtest app测速,连续测速三次,都记下来,只取下行数据,因为上行差不多。

CPU、无线芯片型号内存容量一鬼样就不说了。(X188G的固件版本是1.0.1,X18G版本是1.0.3)

水星X188G与X18G对比

从两个位置的测速来看,水星X188G相对于没有外置功放的X18G来说提升是很显的,在D点的测速要比红米AX5还要好。

总结,比水星X18G才多花30元,非常值得,换来的5G提升很大,电源规格也提升了,因为有外置功放的原因,使得整机的机率也有所升高,所以12V/2A的电源很有必要,运行几小时后摸着电源也不感觉烫。在219的价位上,还有华为的AX3和荣耀路由3有外置功放,但它俩只是2.4G有,而5G没有外置功放,所以暂时来看水星X188G是止前最便宜的双频均带外置功放的WIFI6无线路由器。5G信号还比红米AX5强一些,比不上红米AX6。219元,够良心的。
