D-Link友讯 COVR 2202拆机

D-Link的COVR-2202两只套装一套才299元,按斤来卖的,108元一斤,清库存的节奏,但它是三频的mesh产品,如果对无线组网有强烈需求的,买这人错不了,错在不能分频。所以最近这几天在公众号里不停有人问我这款如何,我也会回答:299买了错不了,如果不介意不能分频,但orbi rbk20也不能分频呀,一套要700多元,而且rbk20有一路5G是没有外置功放的,这篇拆机看一看covr 2202有没有比rbk20好,也是禁不住这么多朋友的咨询而拆机。DLINk路由器如果上网很卡打不开图片,可以在网络设置里关闭”DNS中继“。

covr2202拆机

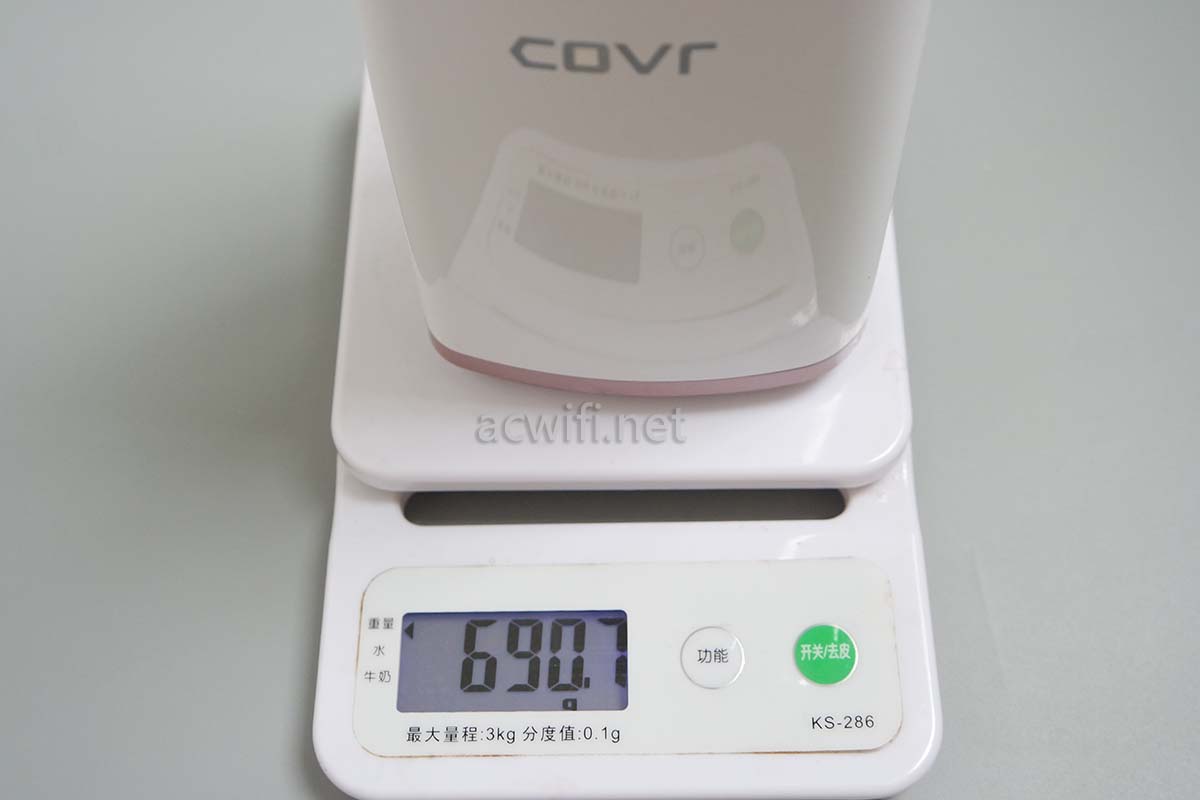

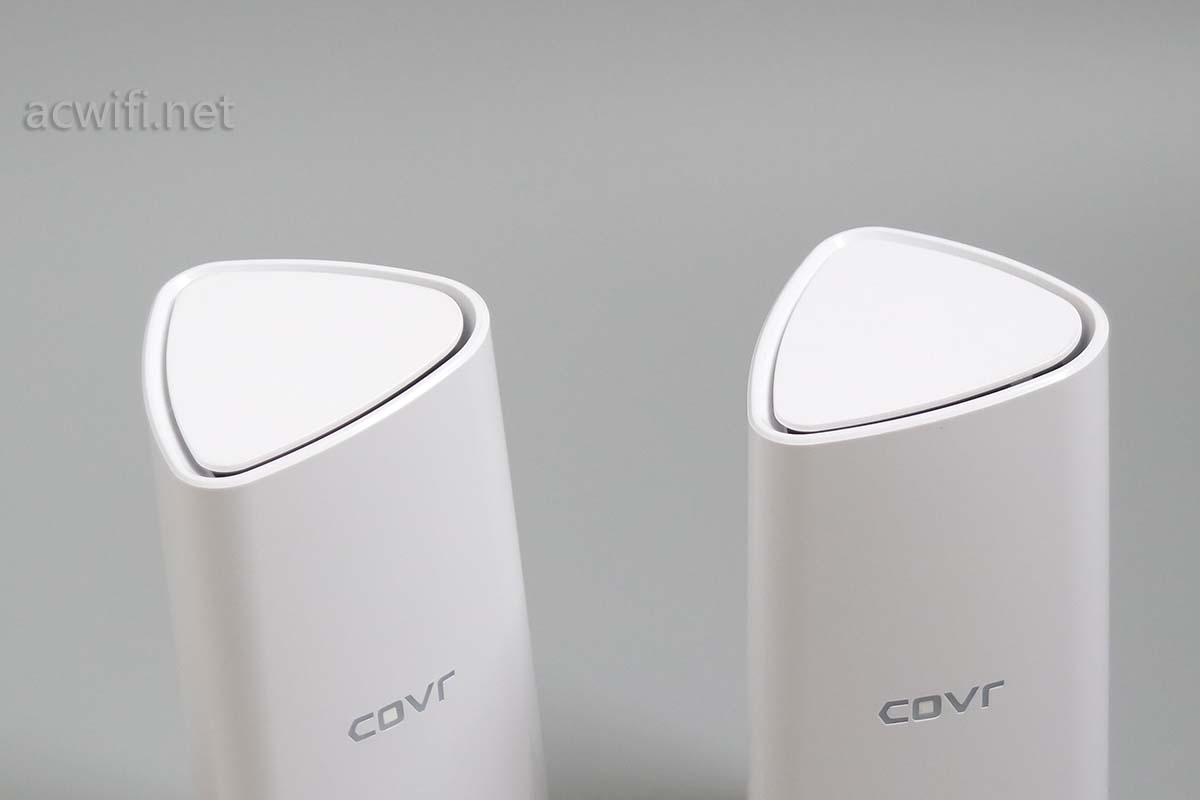

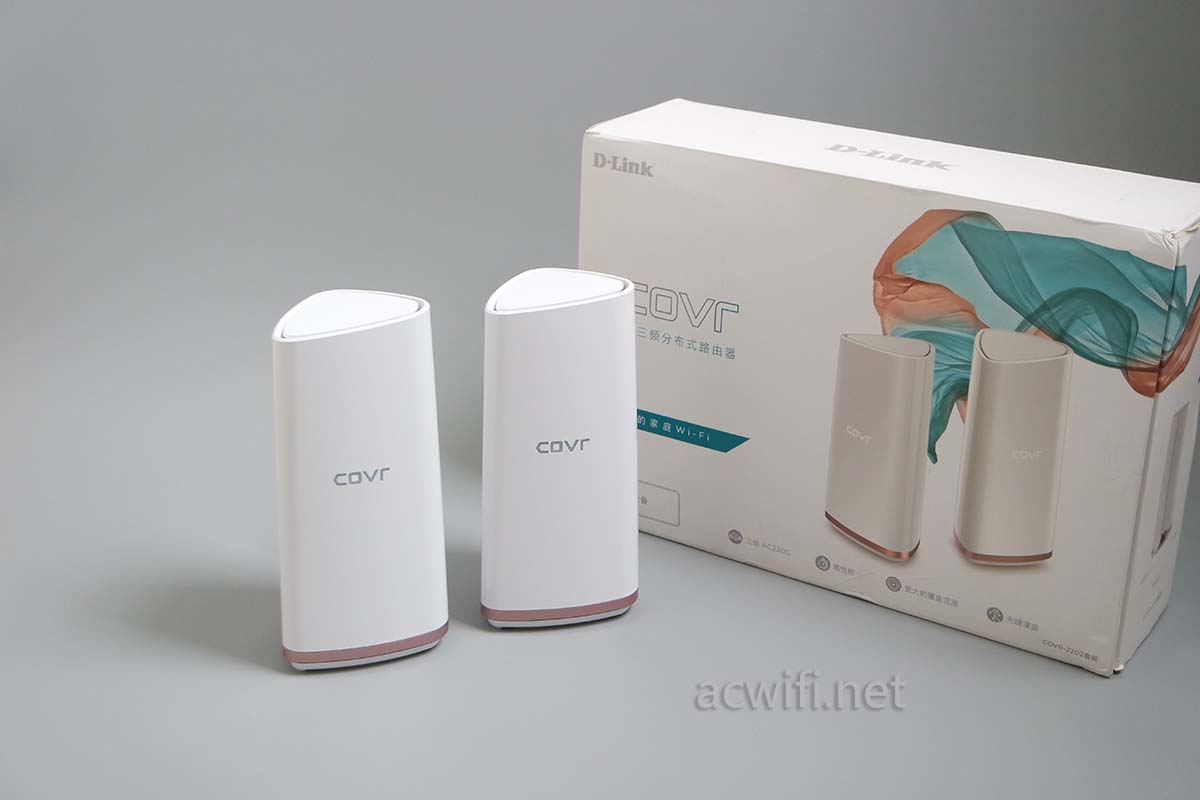

两台机身一样,为了证明一样,我拿了两台分别称重了,重量都是690.7克。所以随便拿一台来拆就可以了,我不知道2套4只能不能组网,因为没有2套做测试。

covr2202拆机

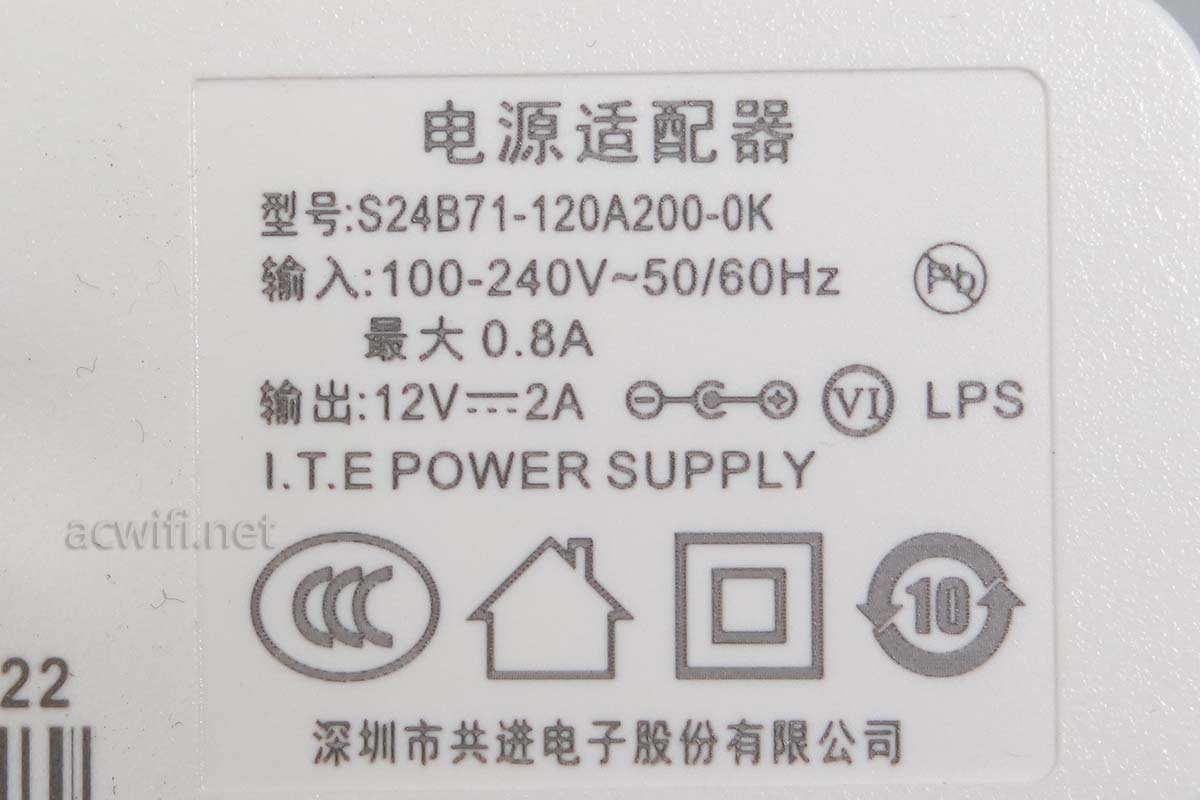

电源规格是12V/2A,好评。

covr2202拆机

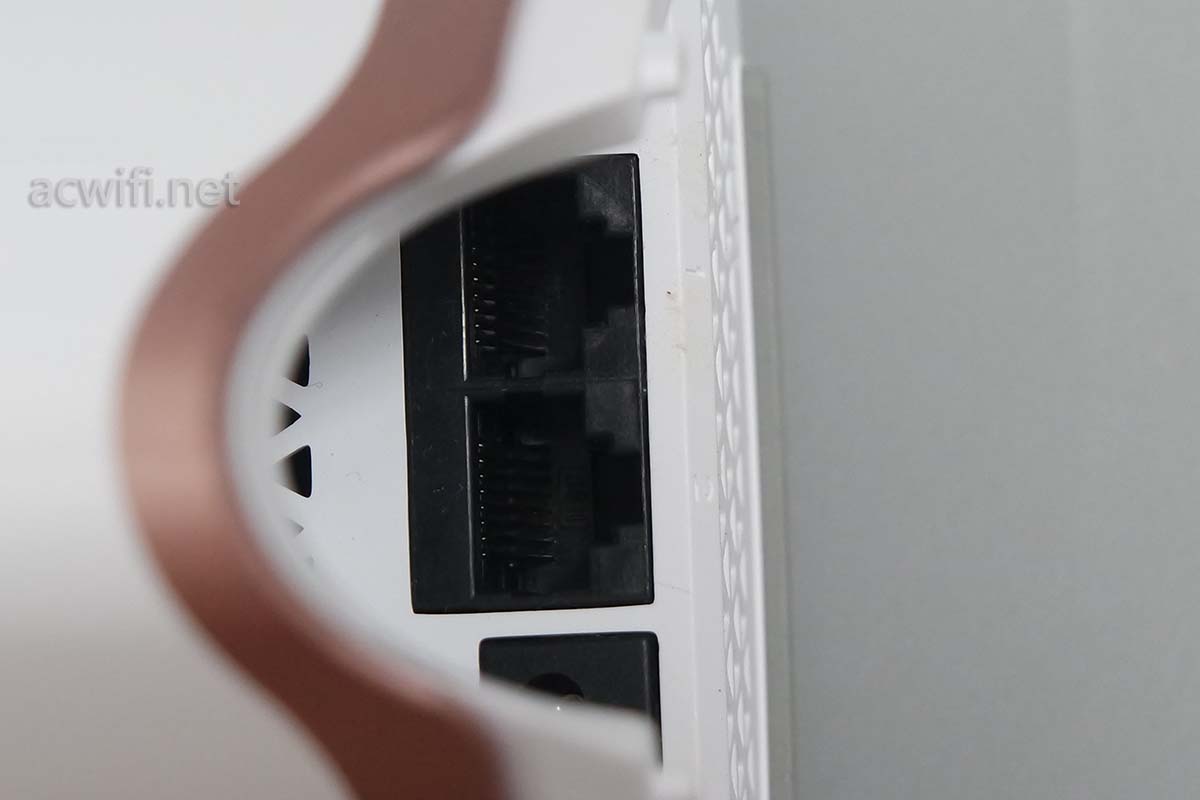

机身只有2个网口:

covr2202拆机

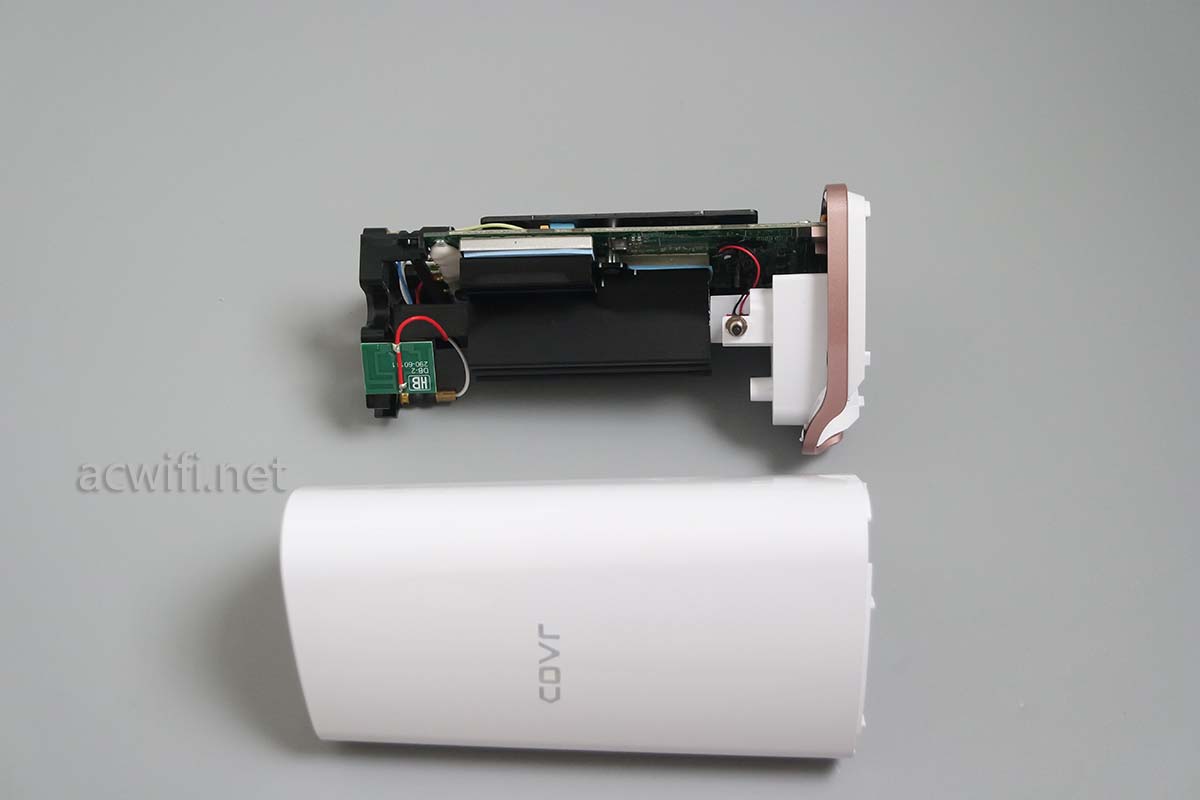

底部三个螺线取下,即可分享出底座和外壳:

covr2202拆机

covr2202拆机

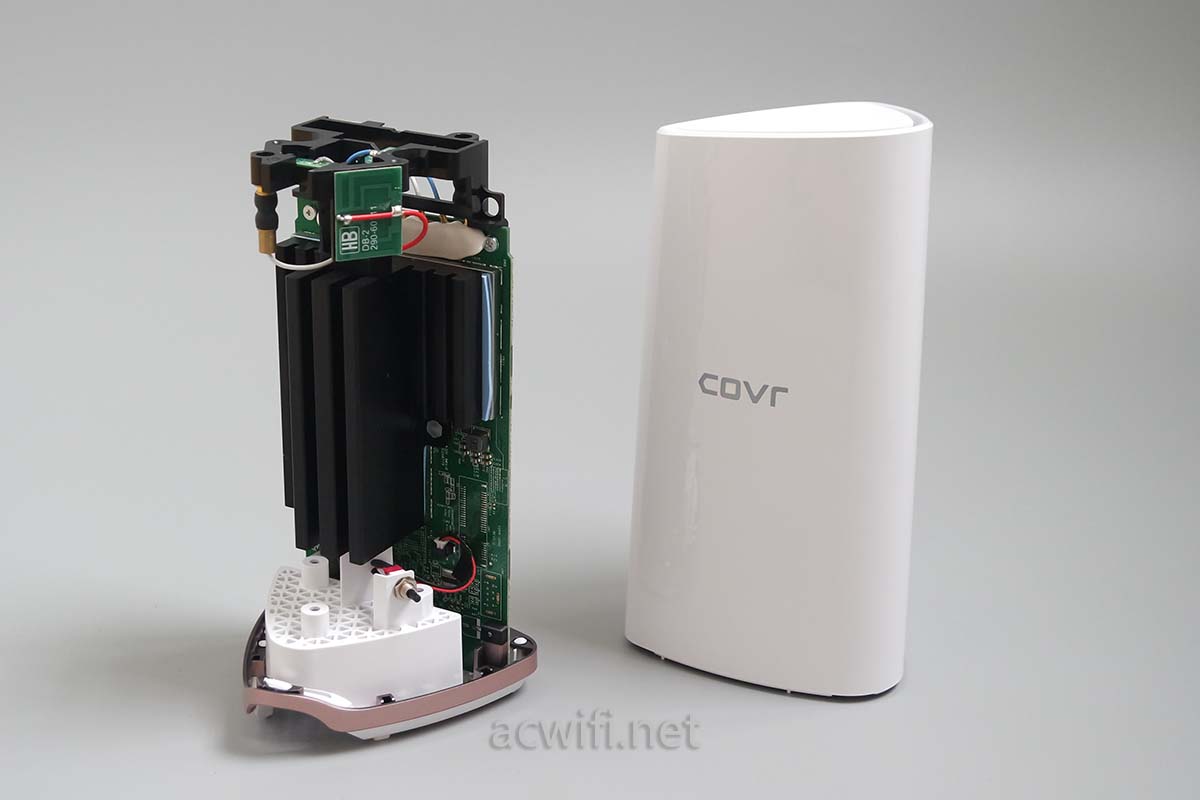

机身非常重,超过了一斤重,有三分一的重量来自于一块散热器。机身顶部的”转子发动机“与外壳是有空隙的,所以散量可以从顶部散去,如下图:

COVR 2202拆机

主板背面也有散热铝片:COVR 2202拆机

顶部的天线一共有六根。。。六根呀,,不是清静,是6根天线。正常来说三频都是2x2mimo的只需要4根天线即可,两根双频,两根单频5G,而covr2202却用上了6根天线,后面要看看射频电路才知道是什么鬼。如下图,两根铜管天线,侧面有两块大的PCB板天线,还有顶部两块小的PCB板天线。COVR 2202拆机

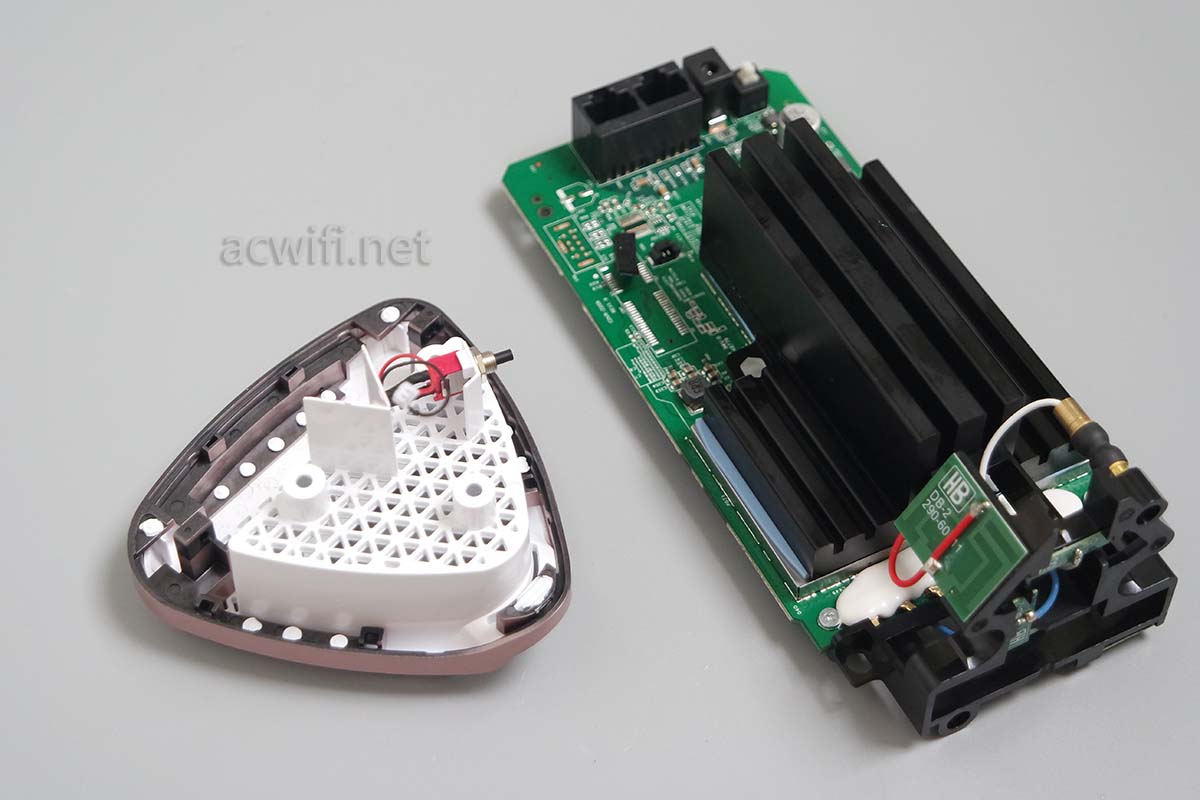

底座分离出来:

COVR 2202拆机

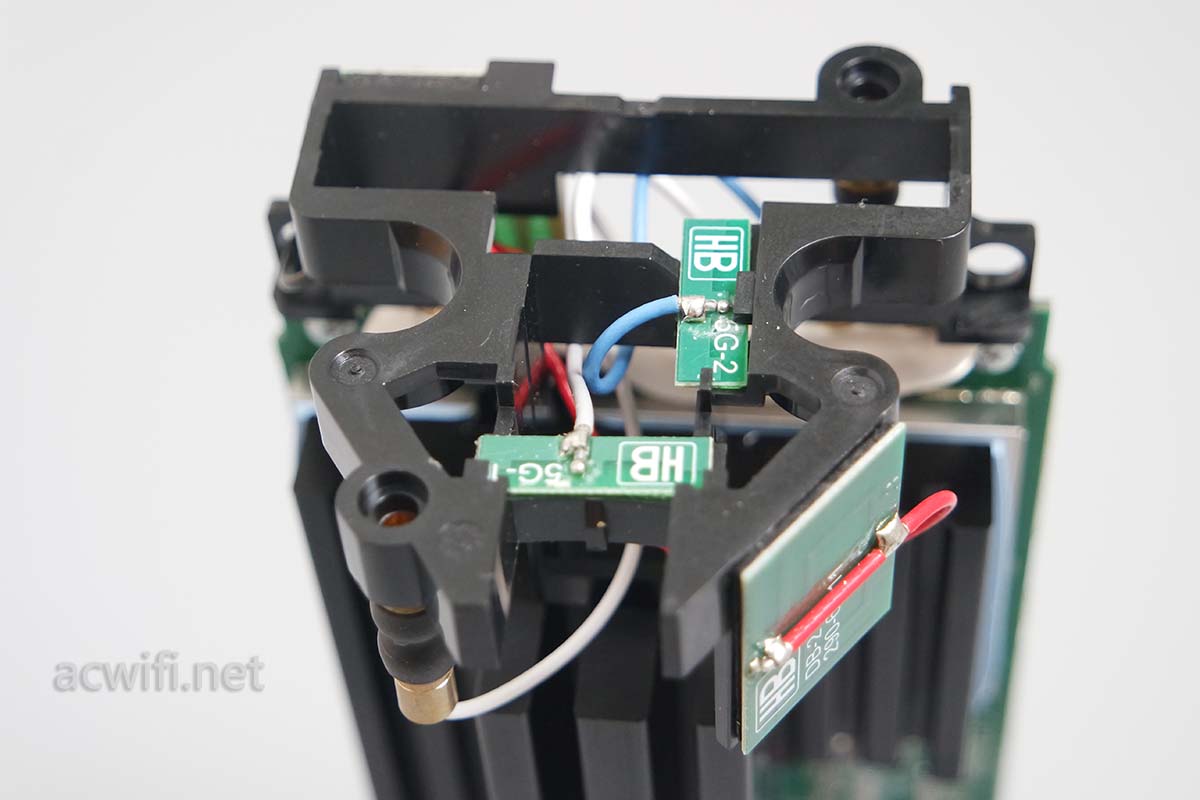

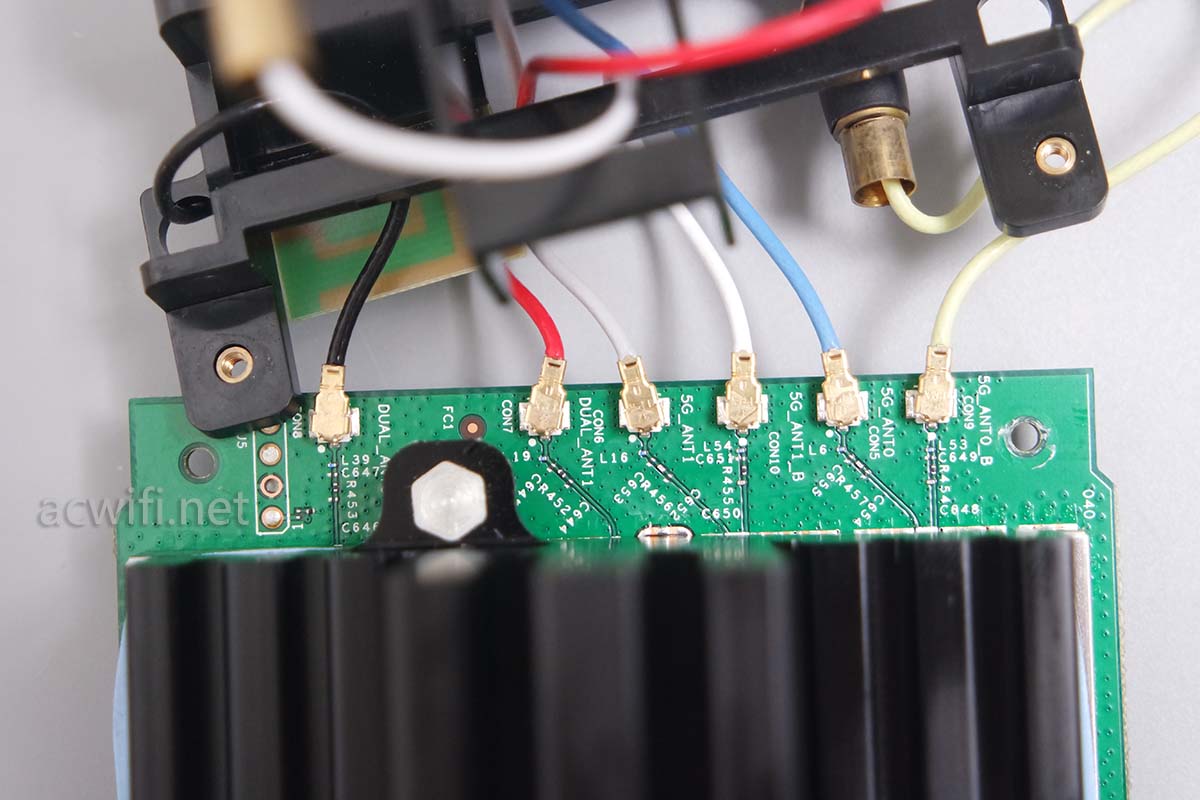

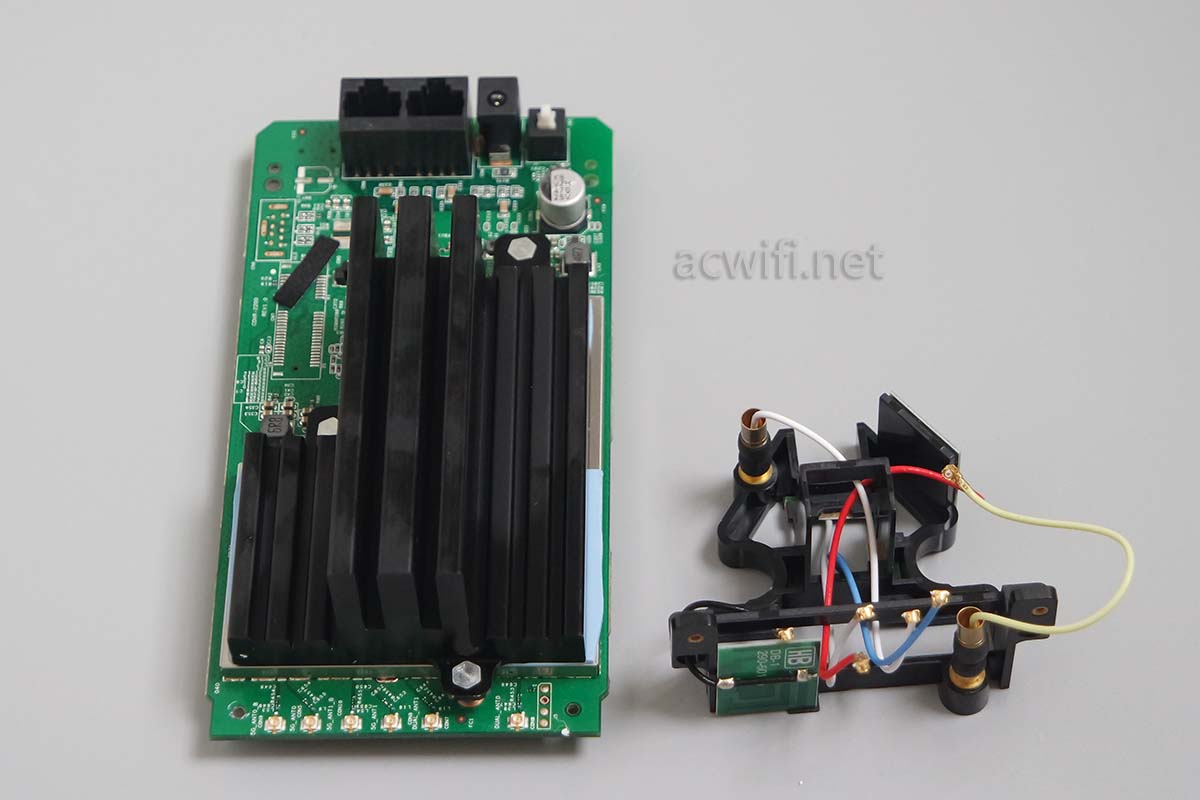

拆开顶部的天线构件:黑和红是双频天线,灰是铜管,白是小PCB,蓝是小PCB,黄是铜管。

COVR 2202拆机

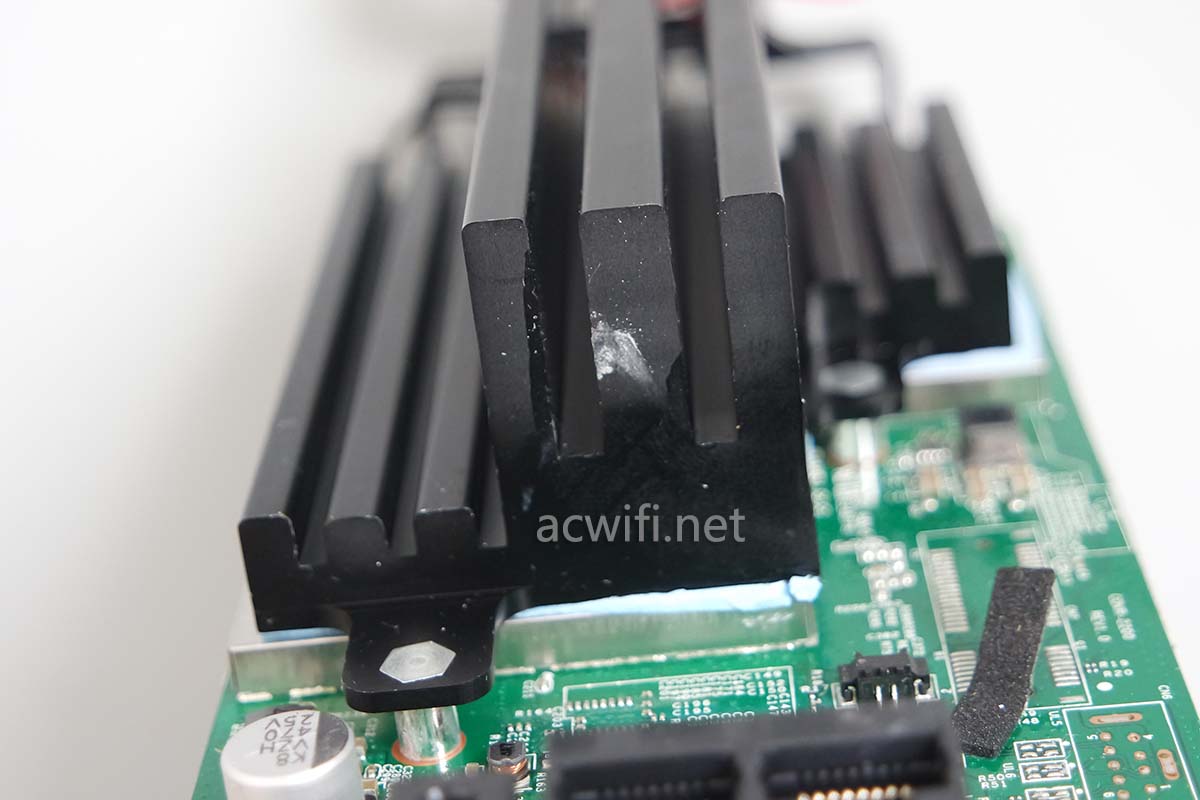

看这么厚的散热片,热量看见这么威猛的散热片,直接被吓走了,所以有利于散热的。

COVR 2202拆机

厚的散热片这一顶我定义为正面:

COVR 2202拆机

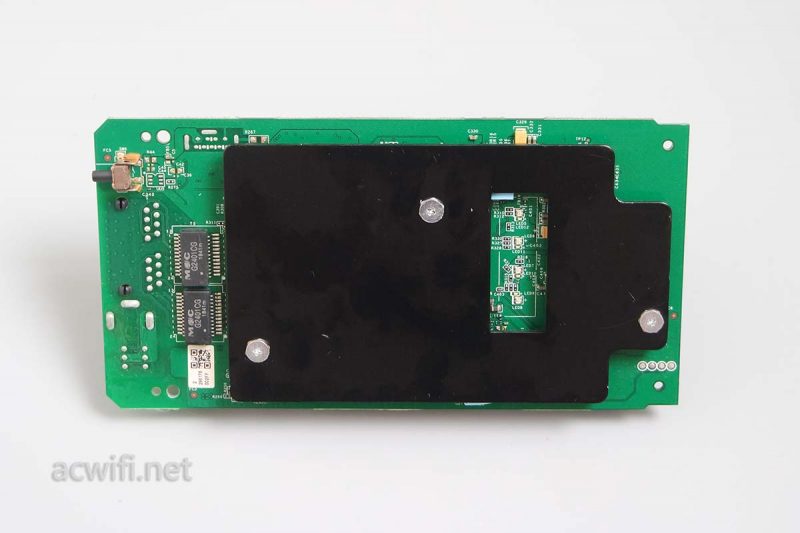

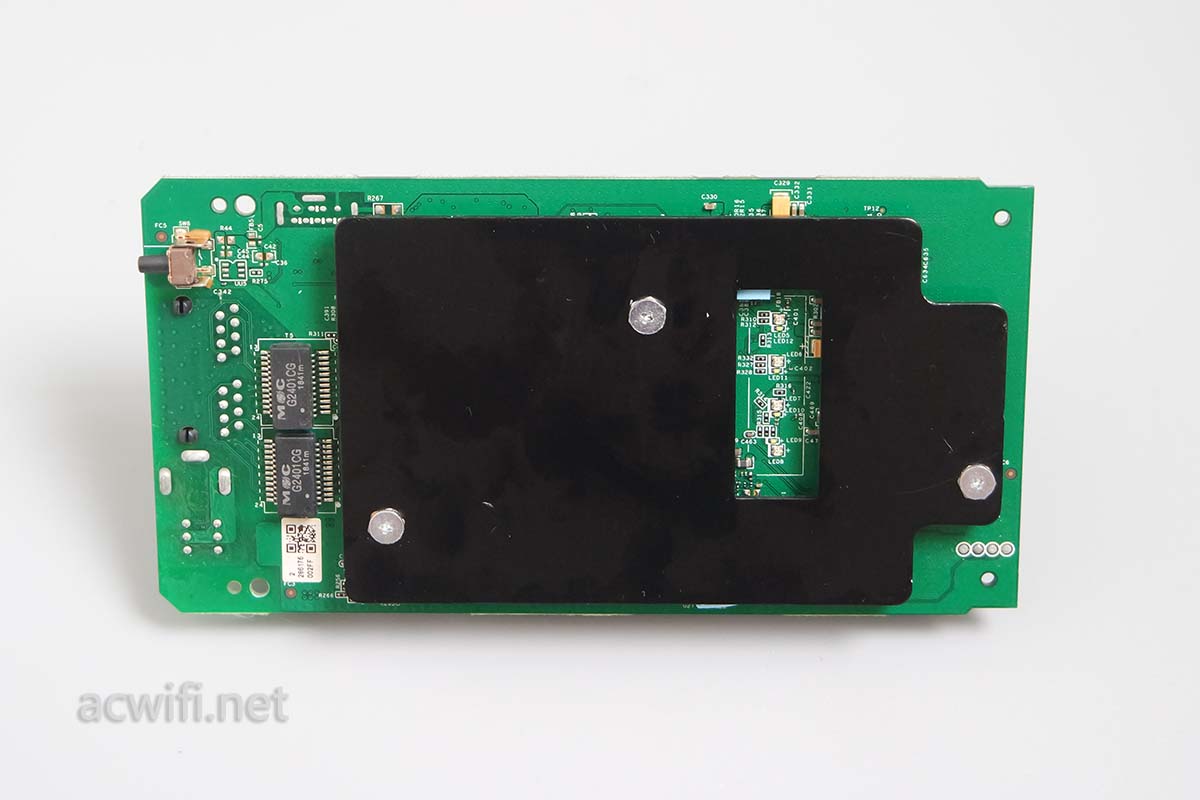

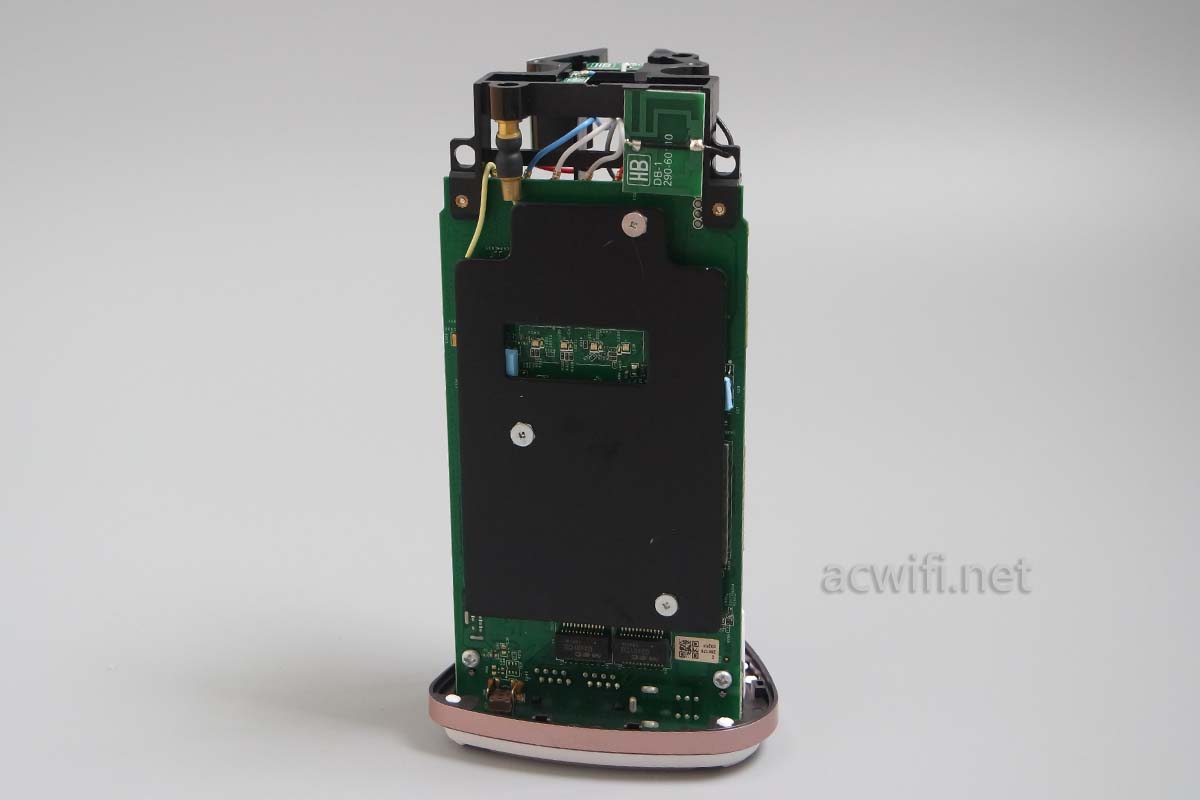

簿的散热片是主板背面:

COVR 2202拆机

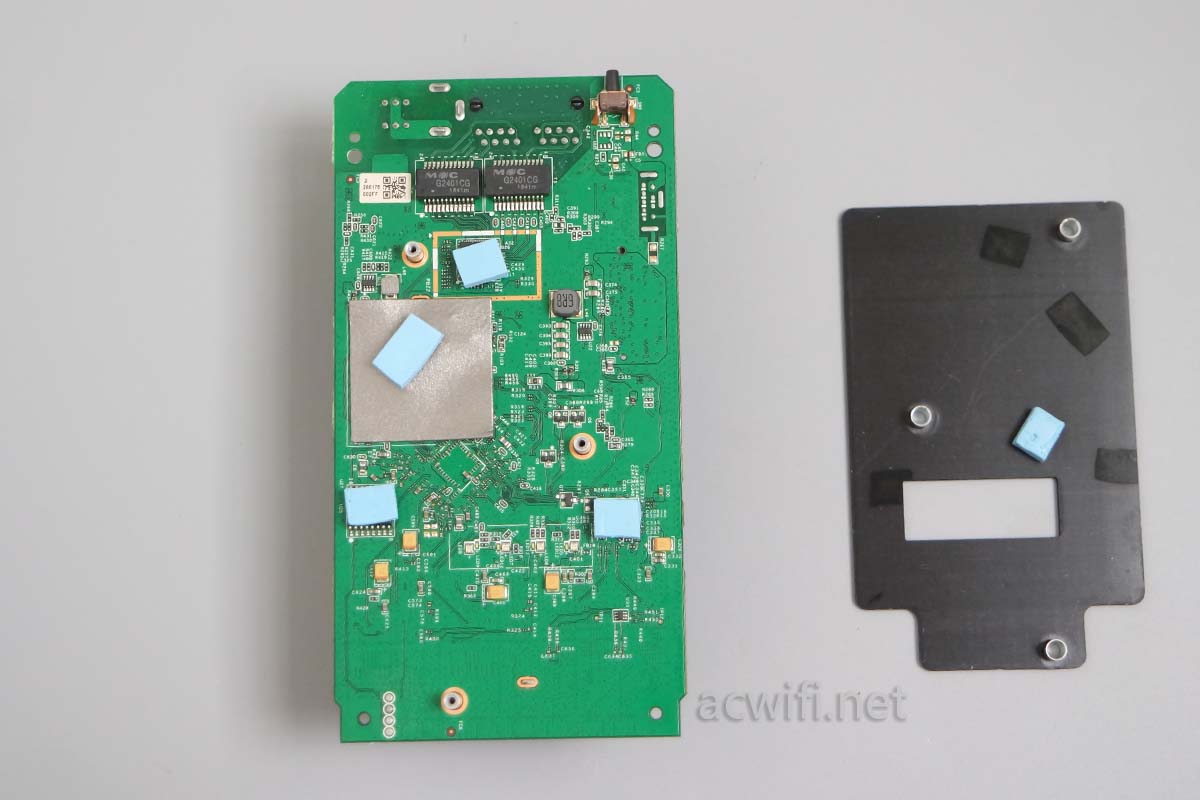

把背面散热片上的三颗螺丝取下,就可以分享出散热片了,如下图。一看见有四块导热硅胶垫与散热片相连。有一片灰色的导热和屏蔽作用的不知是什么材质的,感觉它的底下还有芯片。

covr 2202拆机

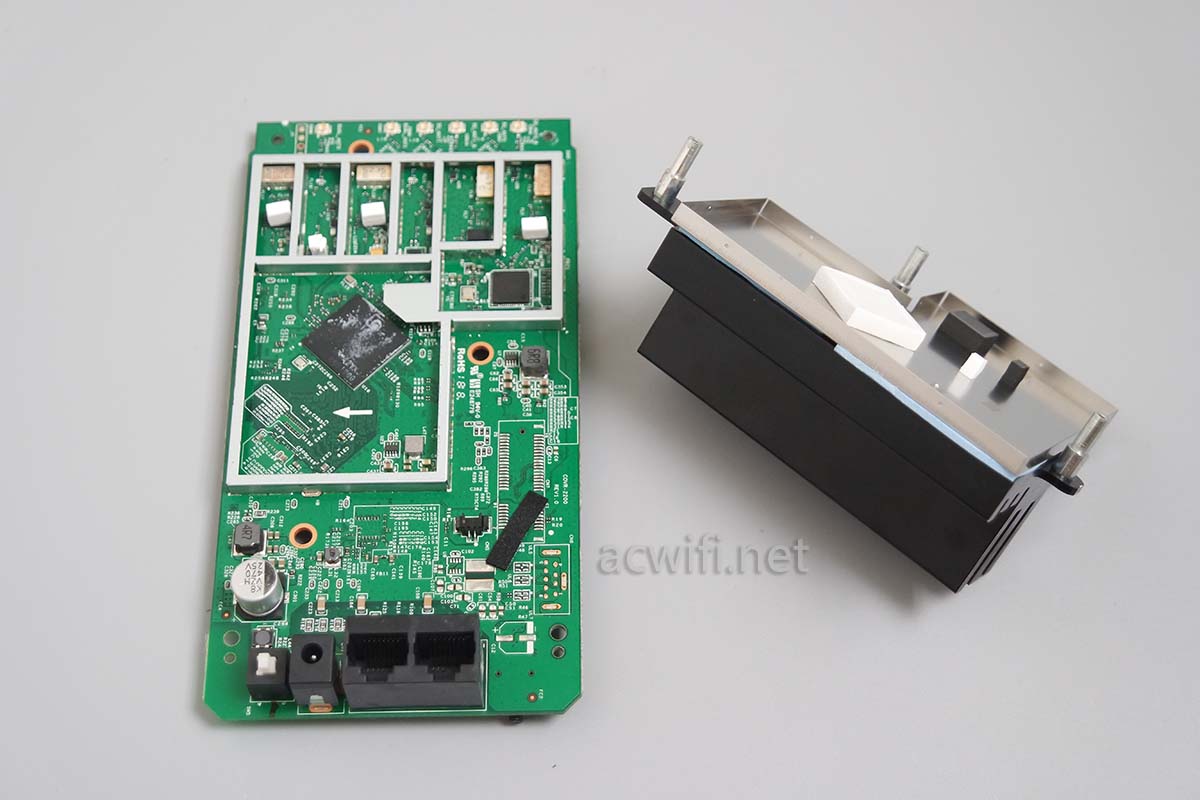

主板正面上那块厚的散热器也取下来了,而且,因为屏蔽罩与散热器之间有一大片导热硅胶垫粘得牢牢的,最后顺带着屏蔽罩也分离出来,哇,第一次这么能轻易打开屏蔽罩。以后可以用吸盘来取下屏蔽罩,我以前怎么想不到。

COVR-2202拆机

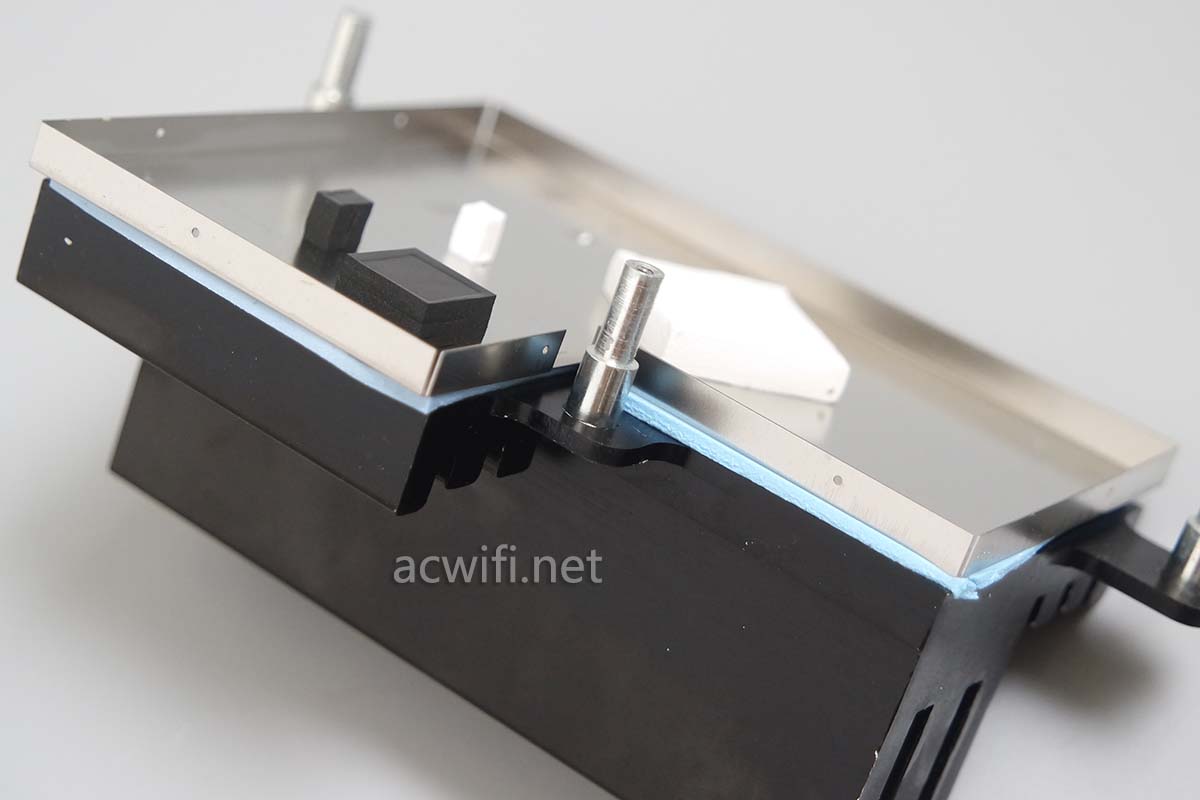

散热片说:我死也要把你这个屏蔽罩陪葬。于是它俩一起倒下来了。屏蔽罩也说了:我死也要把你们这些导热硅胶垫片陪葬,于是零星的几颗粘在屏蔽罩底下。

covr2202拆机

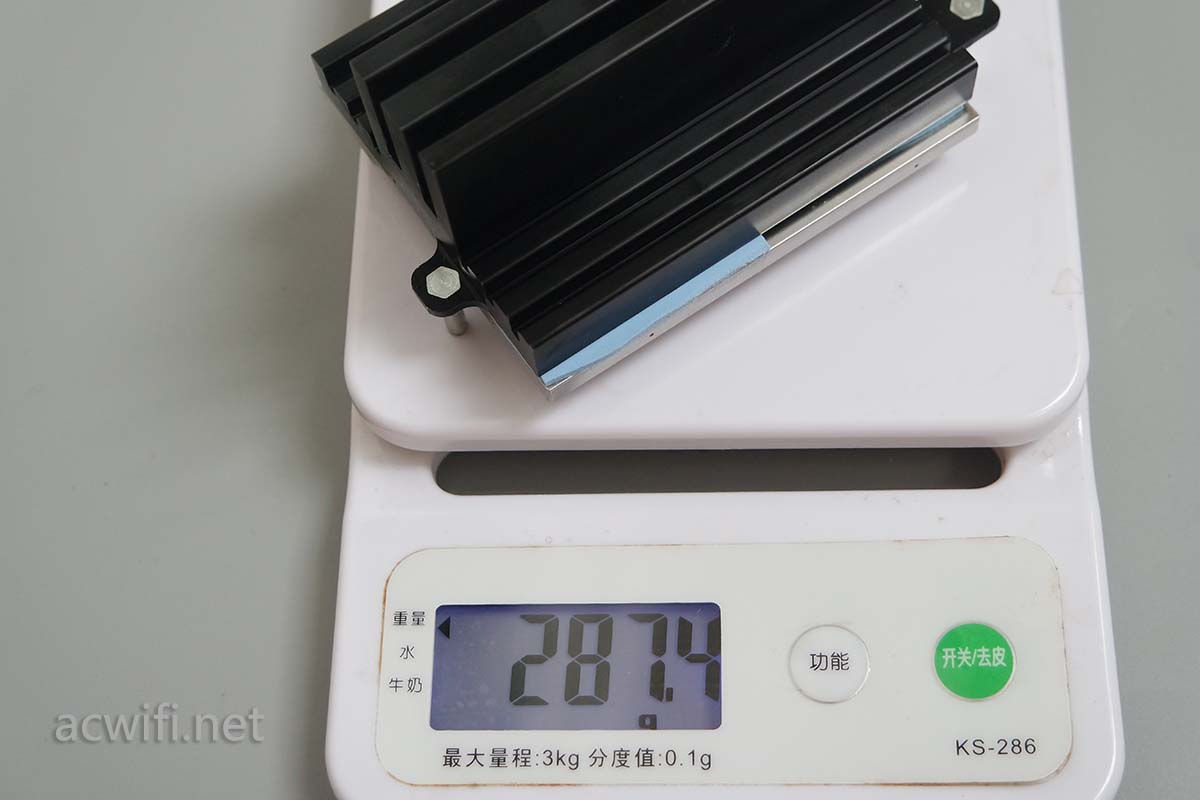

把这散热片过一下称,287.4克,除去陪葬的屏蔽罩和导热硅胶估计有230克,刚好占了整机重量的三分之一。

covr2202拆机

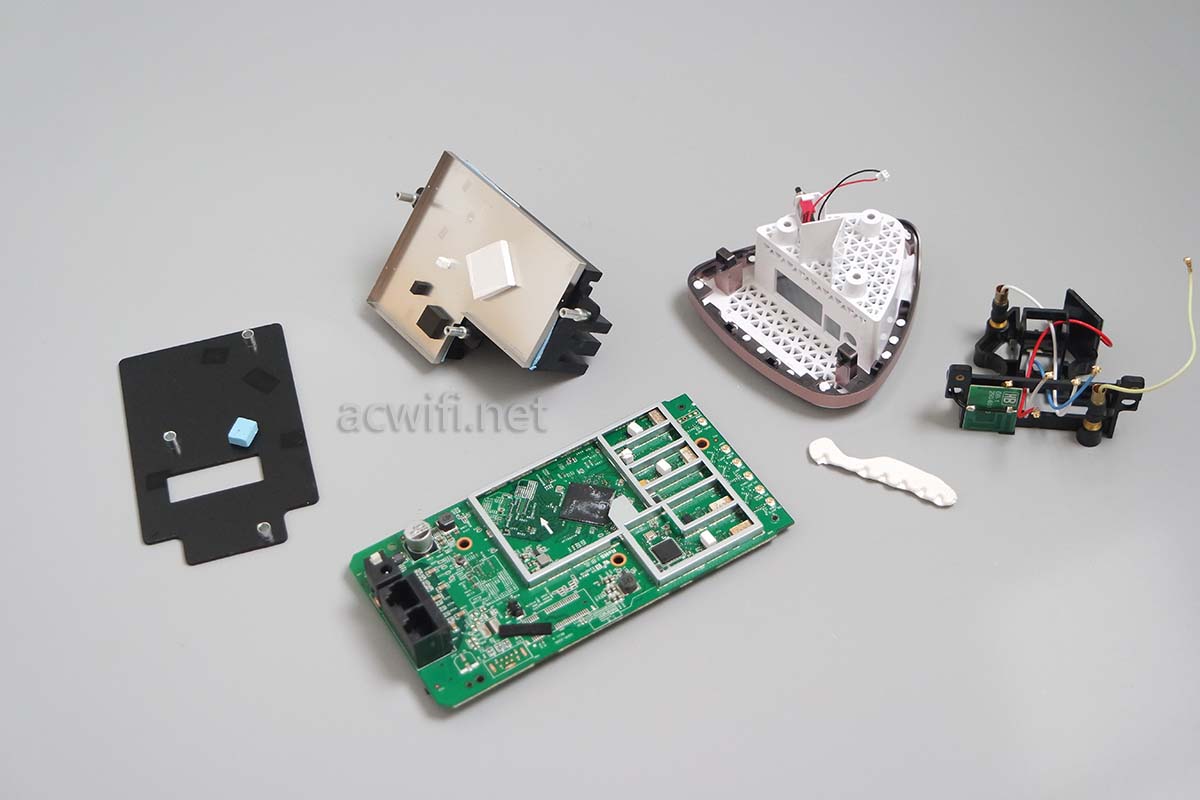

各配件:

COVR2202拆机

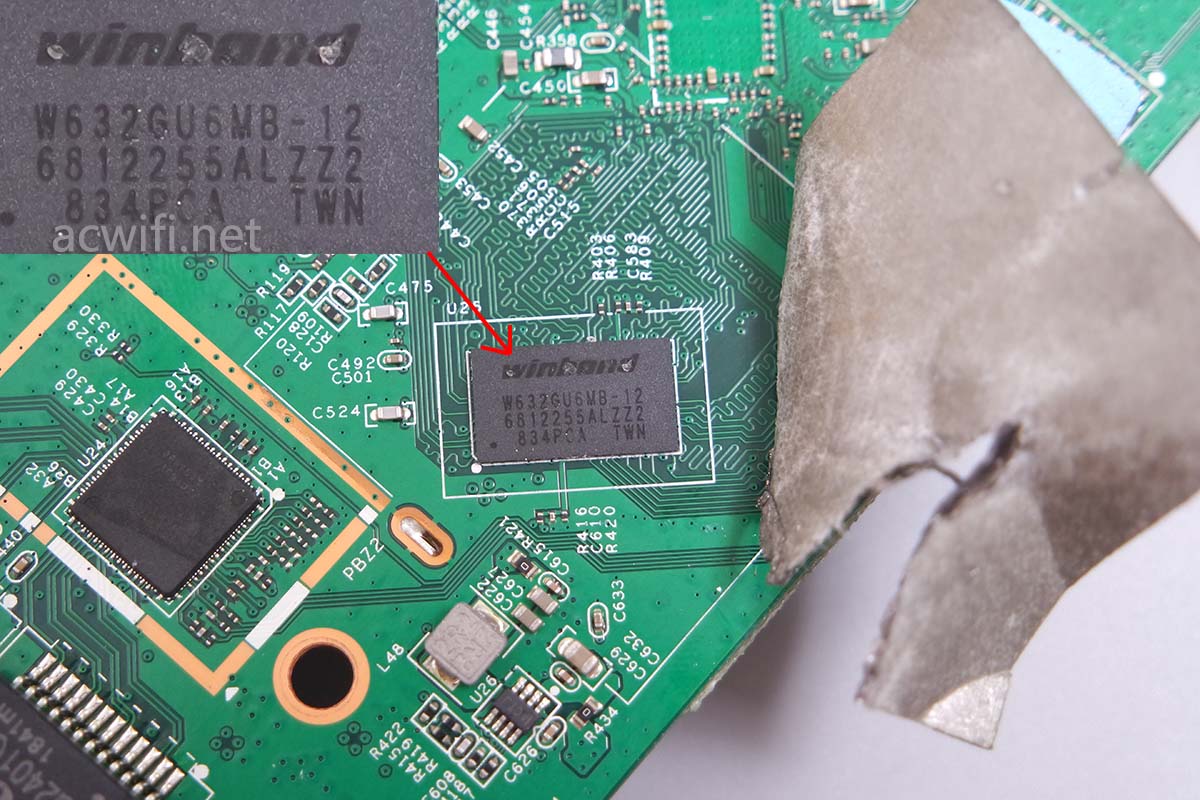

先从主板背面看起,把那个正方形的灰色的东西掀开来,看见了内存芯片,型号是W632GU6MB-12,DDR3内存,容量256MB。

COVR2202拆机

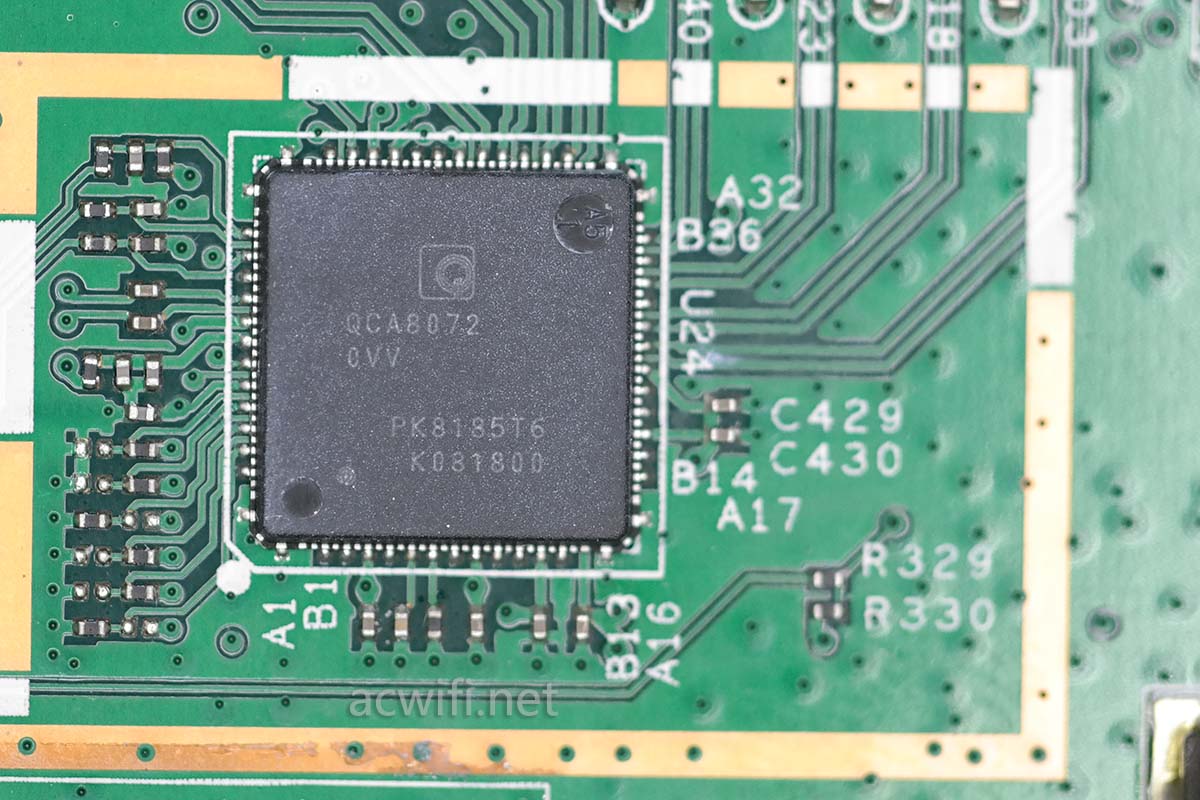

上图的内存芯片左边有一颗千兆交换机芯片,型号是QCA8072,支持两个千兆口。

covr2202拆机

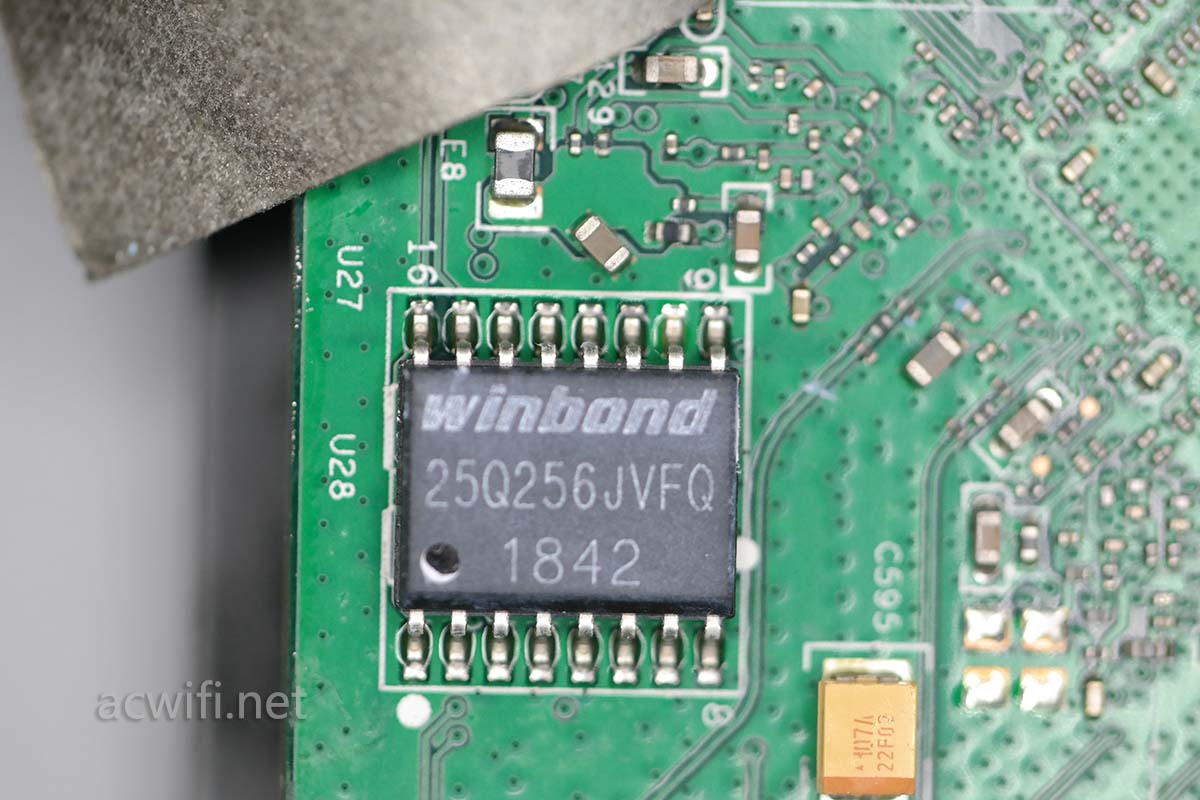

内存下方有一颗闪存芯片,型号是W25Q256JVFQ,容量32MB。

OCVR2202拆机

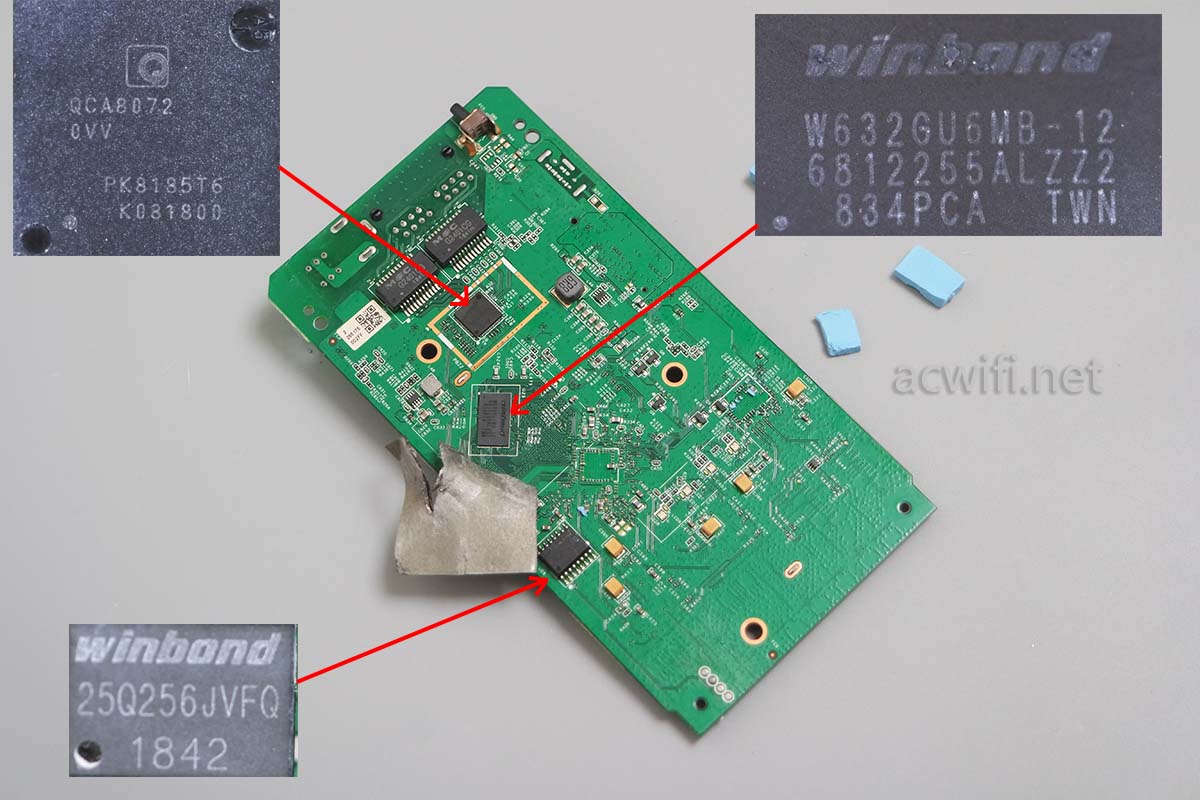

主板背面三颗主要芯片的汇总图:

COVR2202拆机

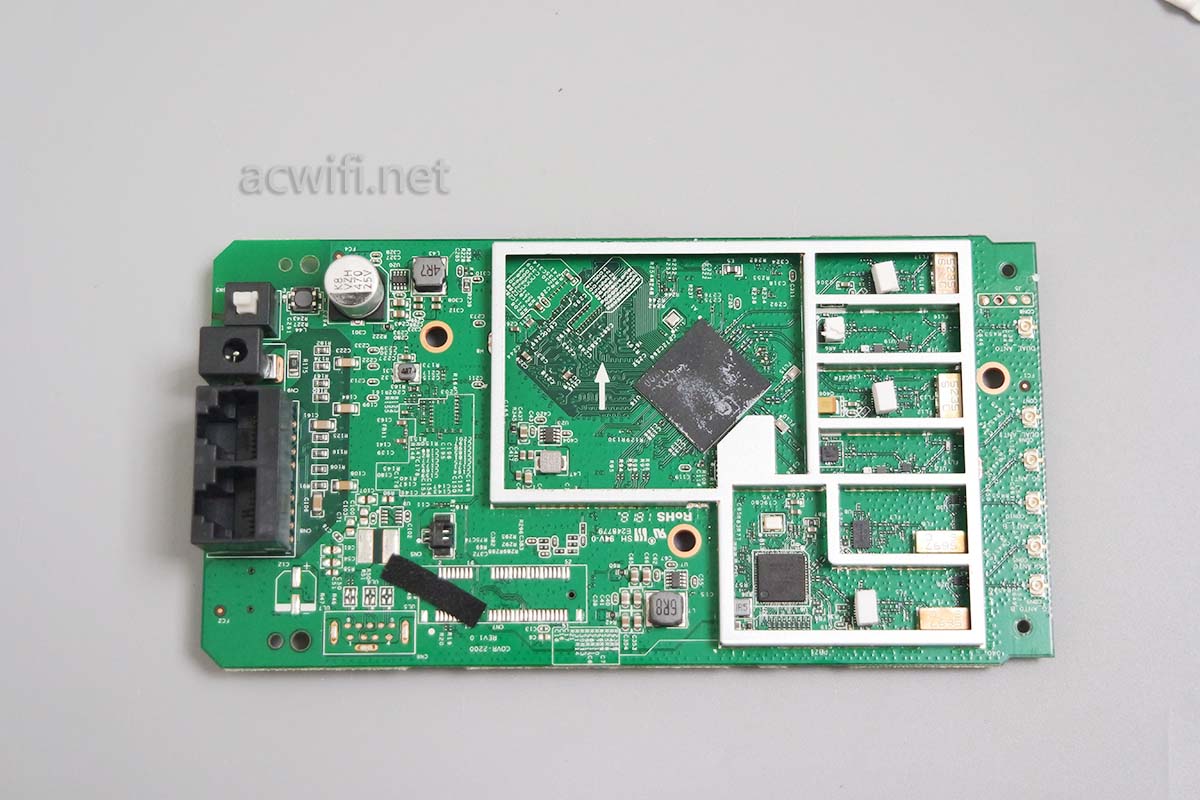

现在看主板正面了:

COVR2202拆机

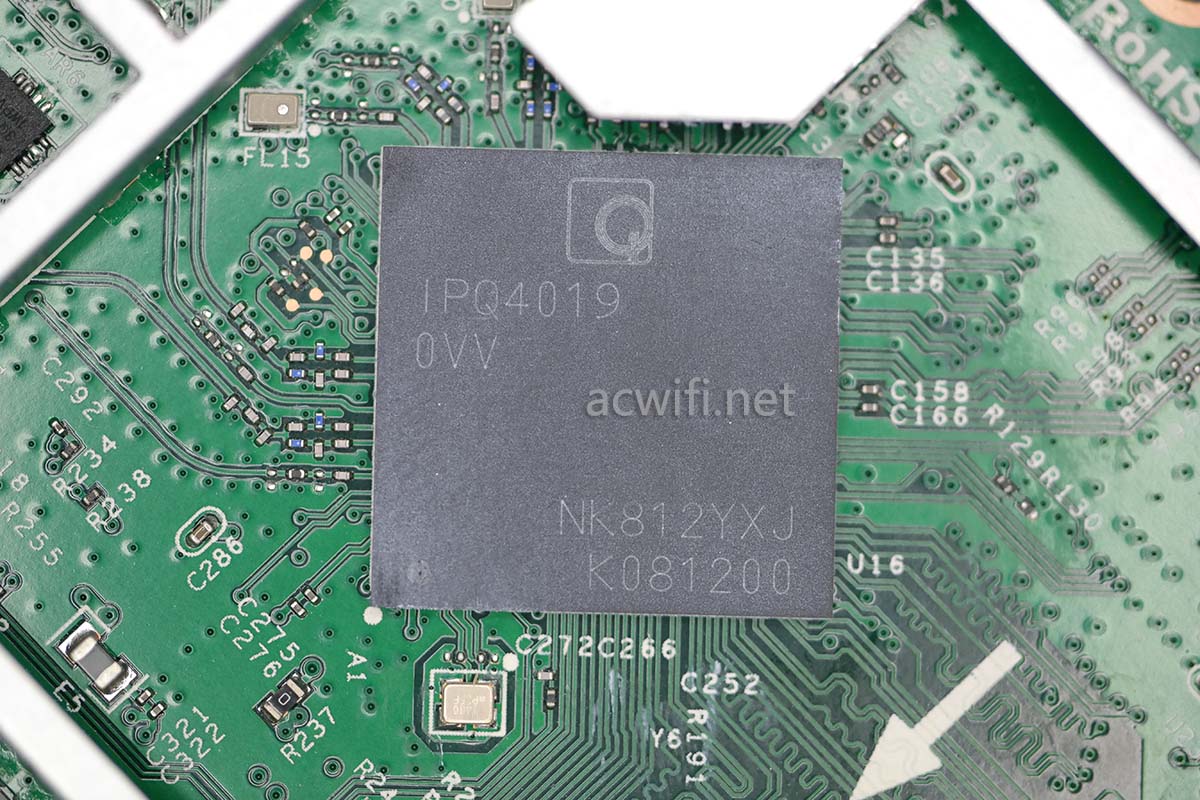

面积最大的那一颗芯片型号是IPQ4019,四核717MHz的CPU,同时支持2.4G和5G,均是2x2mimo,都支持256-QAM,2.4G最高速率400Mbps,5G是最高速率866Mbps。

COVR2202拆机

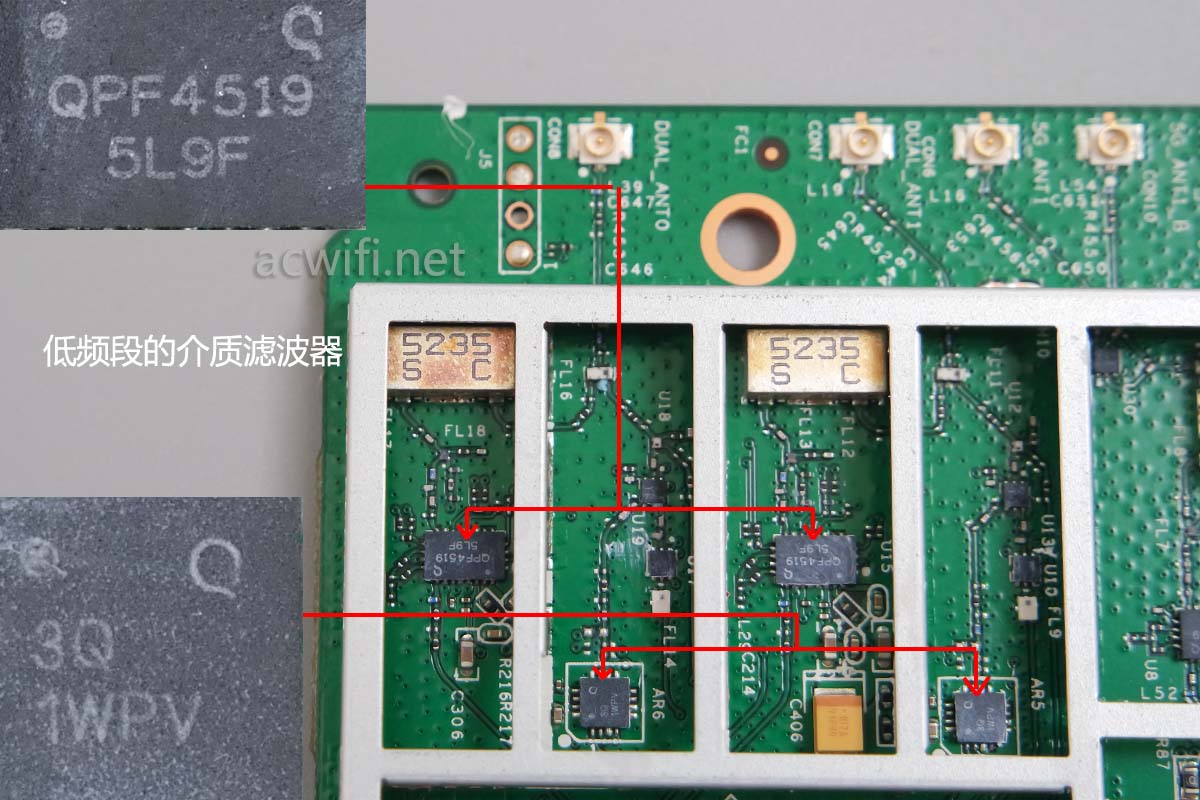

主要是看无线射频电路,看功放芯片。下图是从IPQ4019引出来的四路无线,两颗金黄色的是5G低频段介质滤波器,QPF4519是5G功放芯片,网件R6800和华硕AC85P也是用QPF4519,算是中高功率了。丝印着3Q 1WPV的不知是什么型号,以后查询到资料再作补充,肯定是2.4G PA芯片。猜测型号是RFPA5218,功率比较高。
COVR2202拆机

QPF4519集成了PA和LNA,它的参数如下:

5150 – 5925 MHz
POUT = +23dBm MCS9 VHT80 -35dB dynamic EVM
POUT = +24.5dBm MCS7 HT20/40 -30dB dynamic EVM
POUT = +25dBm MCS0 HT20 spectral mask compliance
160MHz bandwidth and MCS11 capable
Optimized for +5 V operation
32 dB Tx gain
2 dB noise figure
16 dB Rx gain & 6.5 dB bypass loss
25 dB 2.4 GHz rejection on Rx path

在80MHz频宽和256-QAM下最高放大功率+23dBm=200mW。

现在看另一个5G芯片,型号必然是QCA9886了,IPQ4019+QCA9886是三频的标准配置。QCA9886支持2x2mimo,最高速率866Mbps。外置了功放芯片,型号跟前面的一样,也是QPF4019。所以参数就不再重复说了。它引出了4路天线,第两路一组,每一组接了竖向的铜管天线和横向的小的PCB板天线。

covr2202拆机

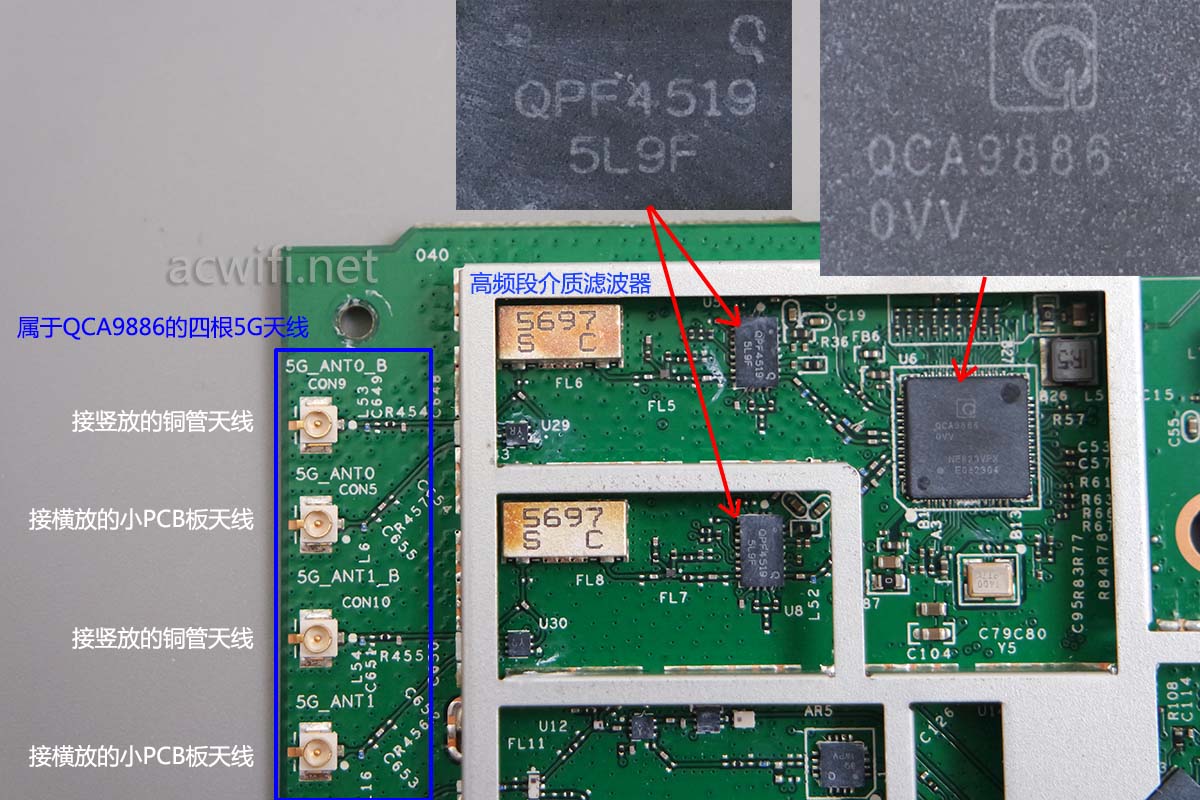

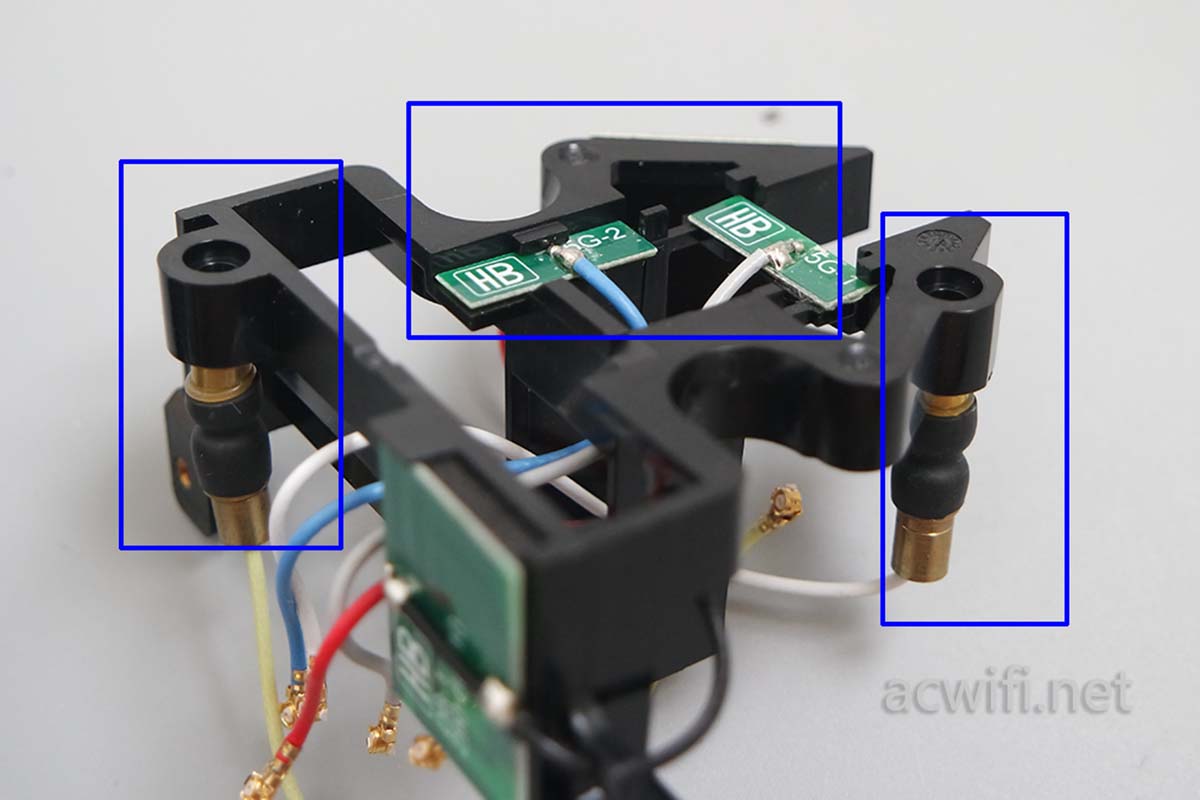

说不明白,看天线的图吧,下图中的蓝框均是连接QCA9886引出的4根5G天线,QCA9886是2x2mimo,有两路5G,每一路都同时接了横微的PCB板正线和竖向的铜管天线,当然这不是同时工作的,它是根据天线的质量的优劣选择一路来传输,横向天线和竖向天线二选一。也就是分集天线的原理。

OCVR2202拆机

天线分集可以参考这一篇文章:WiFi天线分集和MIMO的区别比较

天线分集系统中,实际上只有一个收发器,而多个天线都连接着这个收发装置。当接收器处于激活状态时,它必须选择一路天线作为输入,而这路天线所接收的信号被输入到接收电路系统。不管设备安装了多少天线,只有一路天线可以连接至接收电路系统。许多802.11a/b/g设备都部署了分集天线,且每个射频卡都设计了两个天线,当某个信号被接收时,天线分集系统将其中的一路天线所接收的信号输入至电路系统,一般来讲,分集系统将会选择信号强的一路。

可以这样理解,当手机平放在桌面上时,使用横向的PCB天线,当手机竖放着的时候,路由器使用竖向的天线。。明白不?我也不明白!!!然并L的感觉。

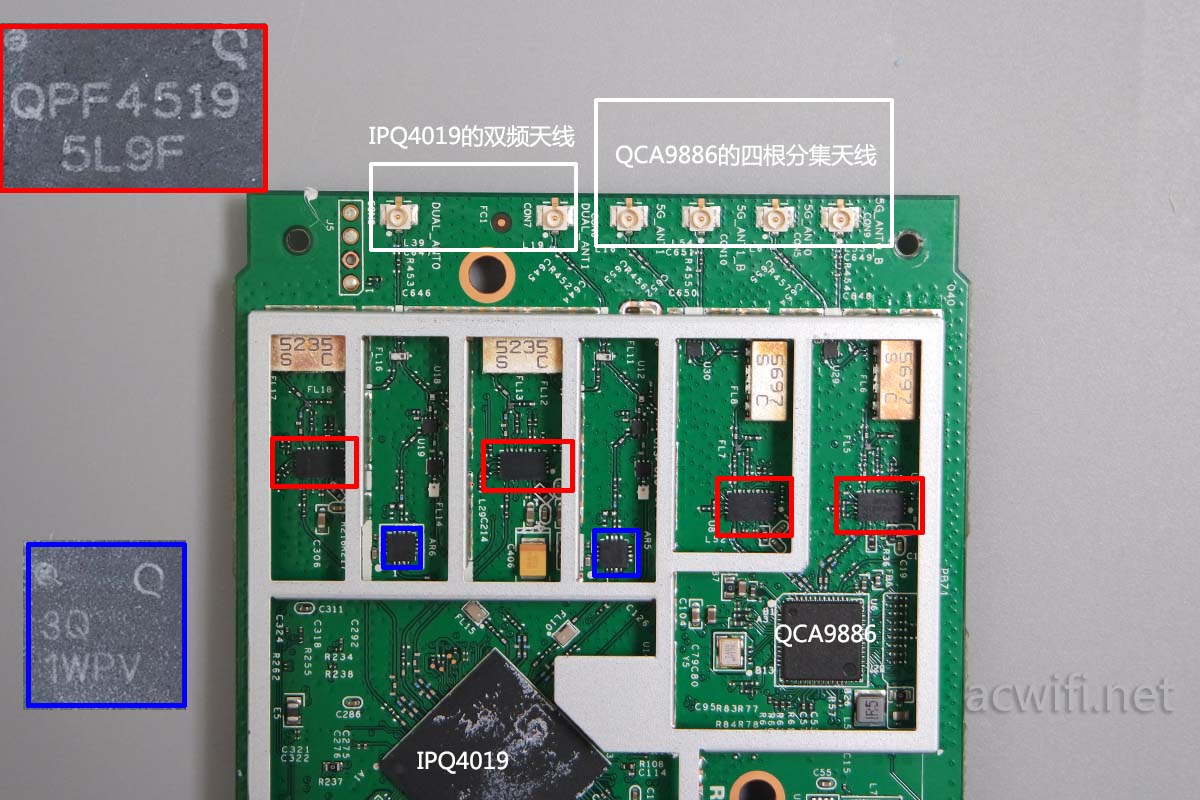

主板正面芯片汇总图:

covr2202拆机

到此,COVR-2202拆机完成了。拿小米4C在楼下D点测速100Mbps/s左右不超110Mbps/s,也就红米AX5的水平,有负于QPF4519的感觉。

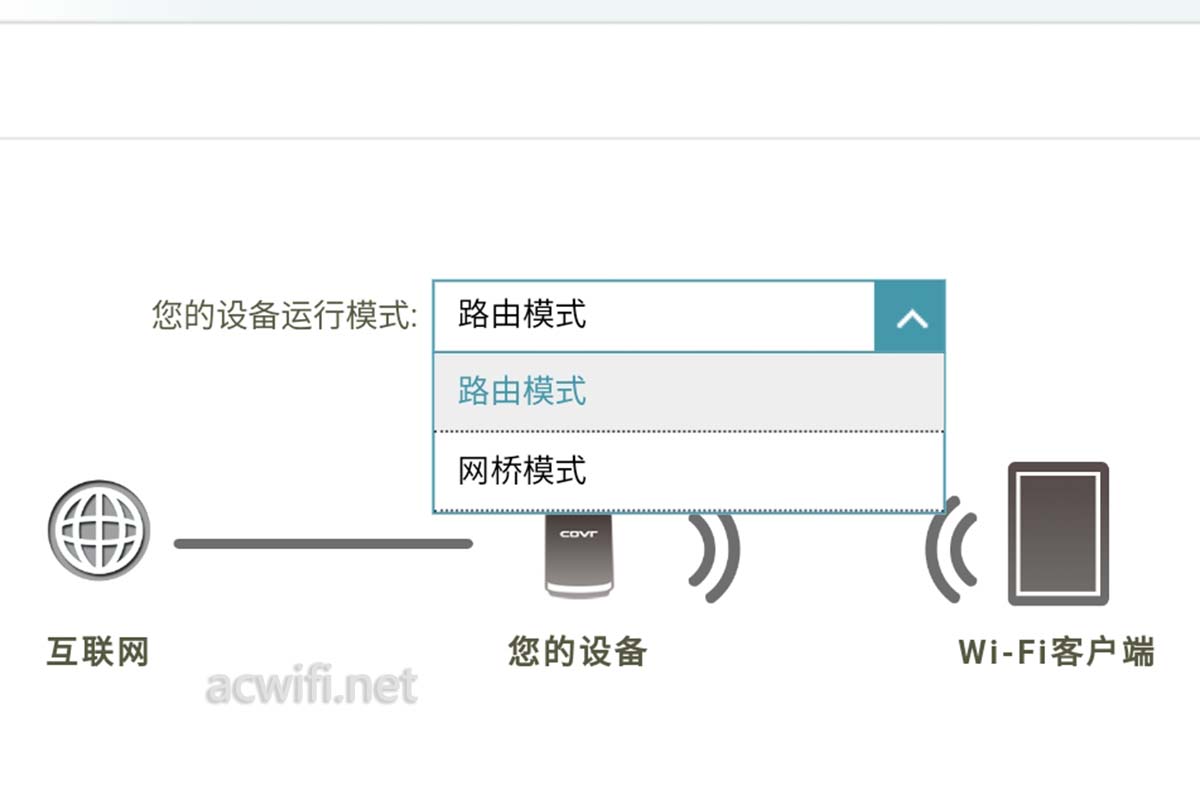

小米和360都不能在AP模式下组mesh,不是它不行,而是它不想这么干,怕丢了”网关”的角色,失去很多利益。我觉得COVR 2202最大的优点就是能在AP模式下组mesh,如下图,有网桥模式,这样可以接在原有的主路由下吏使用,如下图:

set01

但在299元一对的面前,其它缺点也不算啥了,至少比700元的RBK20划算得多,大家都不能分频,大家都有桥接模式组网,但rbk20少了一组5G独立功放芯片呢。我对于不能分频的mesh产品都不是很喜欢,你可能会说我太主观,其实我是十分主观。双频合一用与不用,留给用户选择岂不是更好?不介意不能分频的朋友可以选择它,299还要啥自行车。
