红米AX6拆机，旧款WIFI6无线路由器

有人说在小米商城的已经发货且收到货了，所以我没等京东的发货，昨晚就在小米商城以原价399的价格下了单，花了半小时做了些任务，换来2块多的红包，实付396.38元，今天早上顺丰就送来了红米AX6，刚中午看了京东提示17号收到，京东实付358.92元，省了一天时间但多付了37.46元。不过为了能让你们尽早地知道红米AX6的硬件如何，也值了。最不值的就是做任务换来的红包。京东的收到货我就不拆包装，直接申请退货，这样定金也能退给我。

包装比京东好呀，有个厚实的纸箱做包装，我卖路由器的时候要吧有来打包用了。

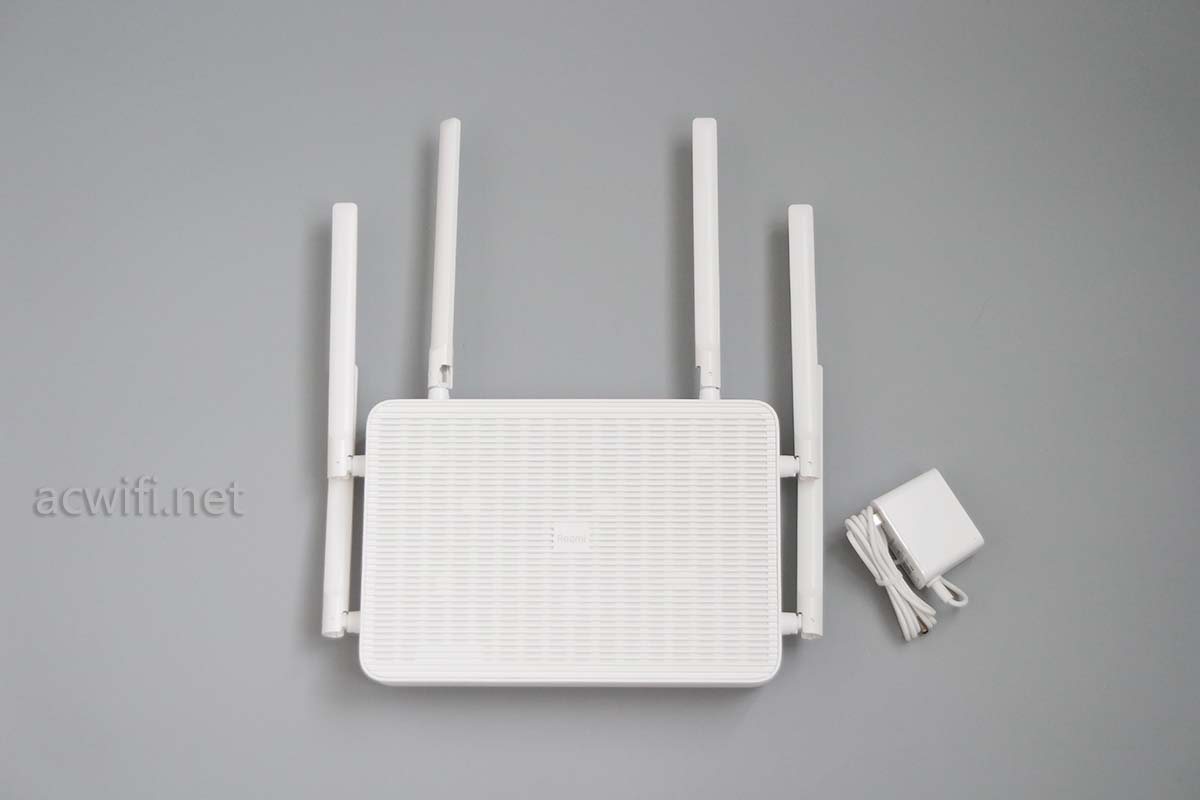

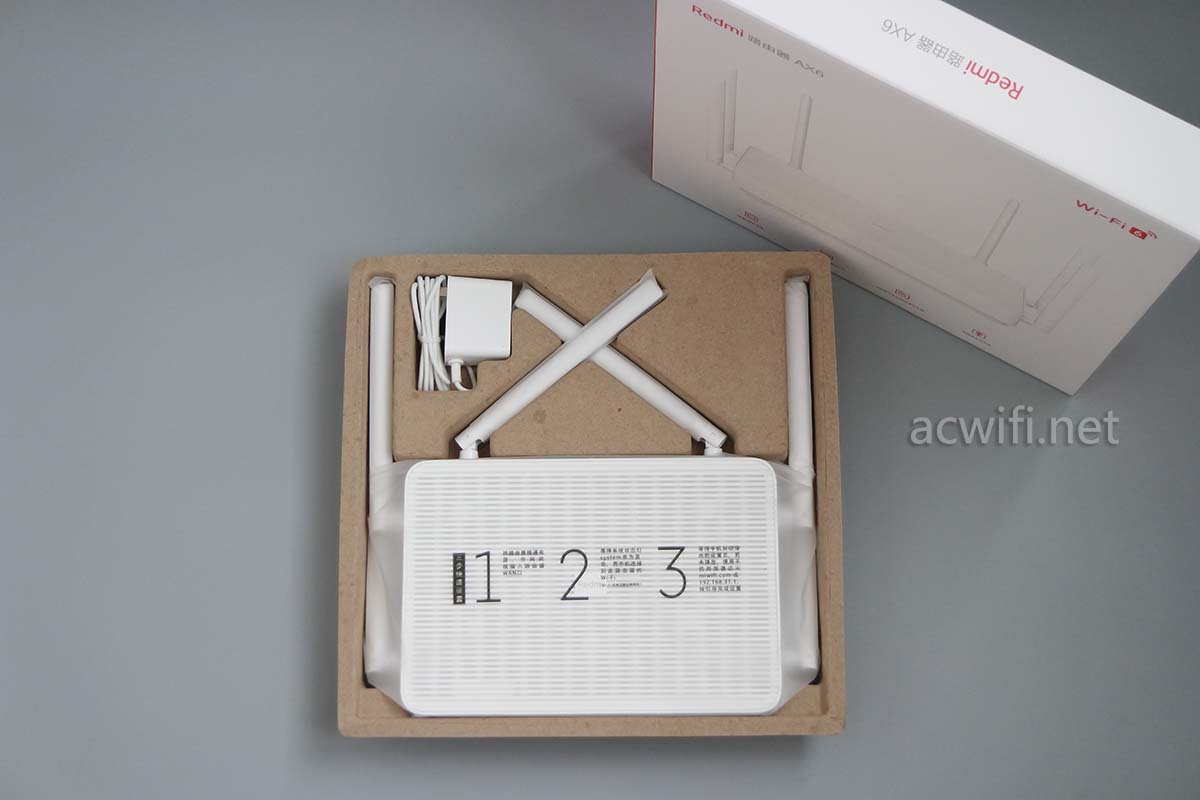

取出红米AX6来：

包装里没有附送网线：

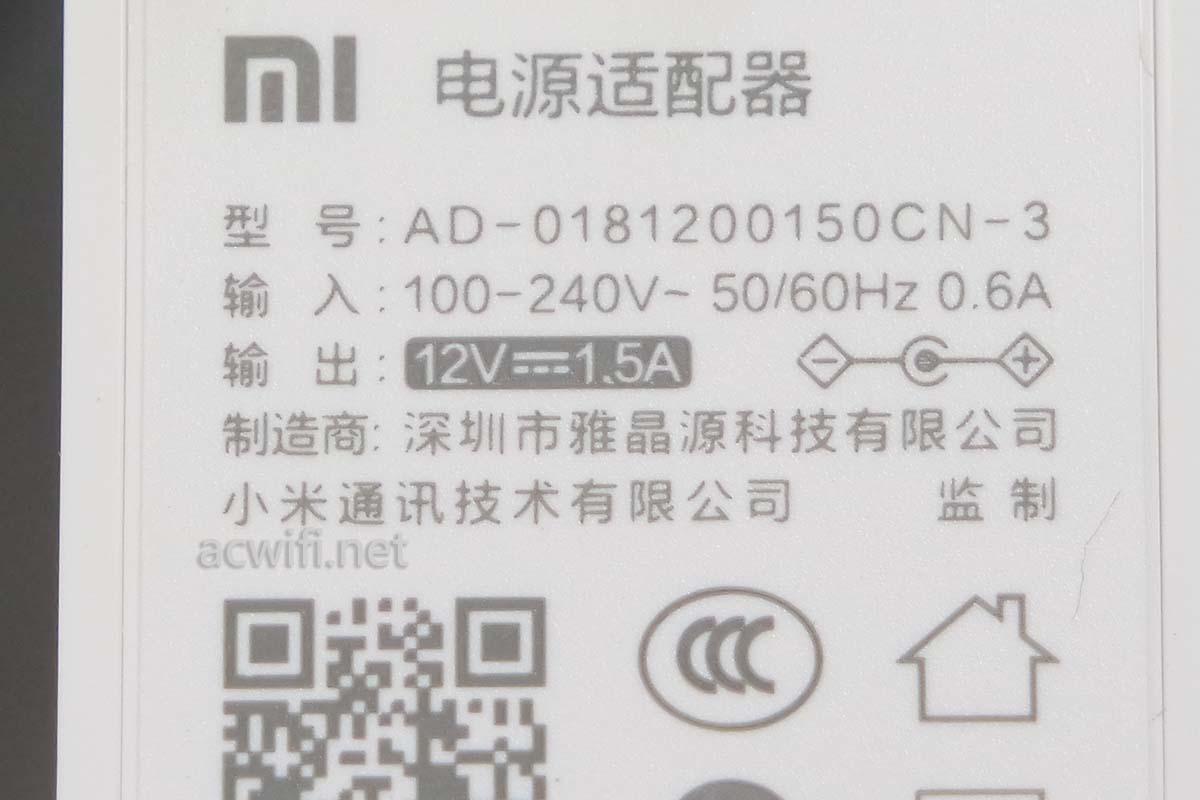

电源输出规格12V/1.5A，比小米AX3600用的12V/2A小一些。红米AX6待机功耗6.9W，它在双频并发时功率12.4W，额定输出功率18W的电源，勉强足够啦。

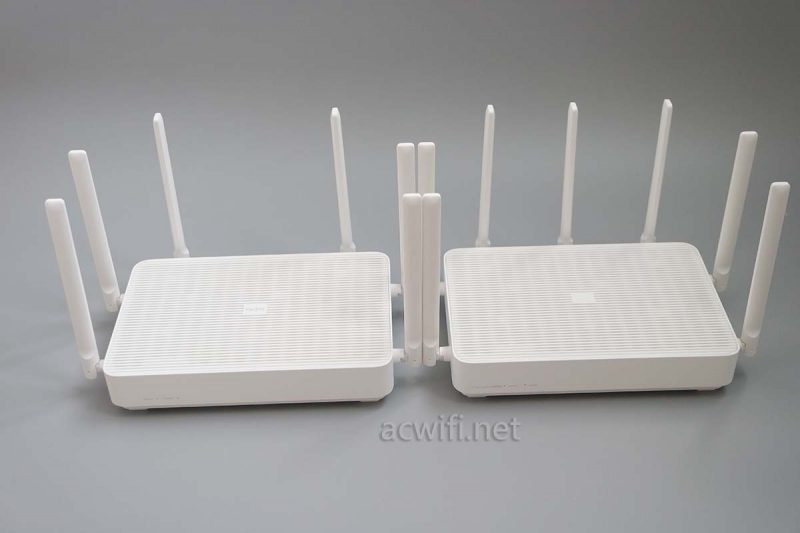

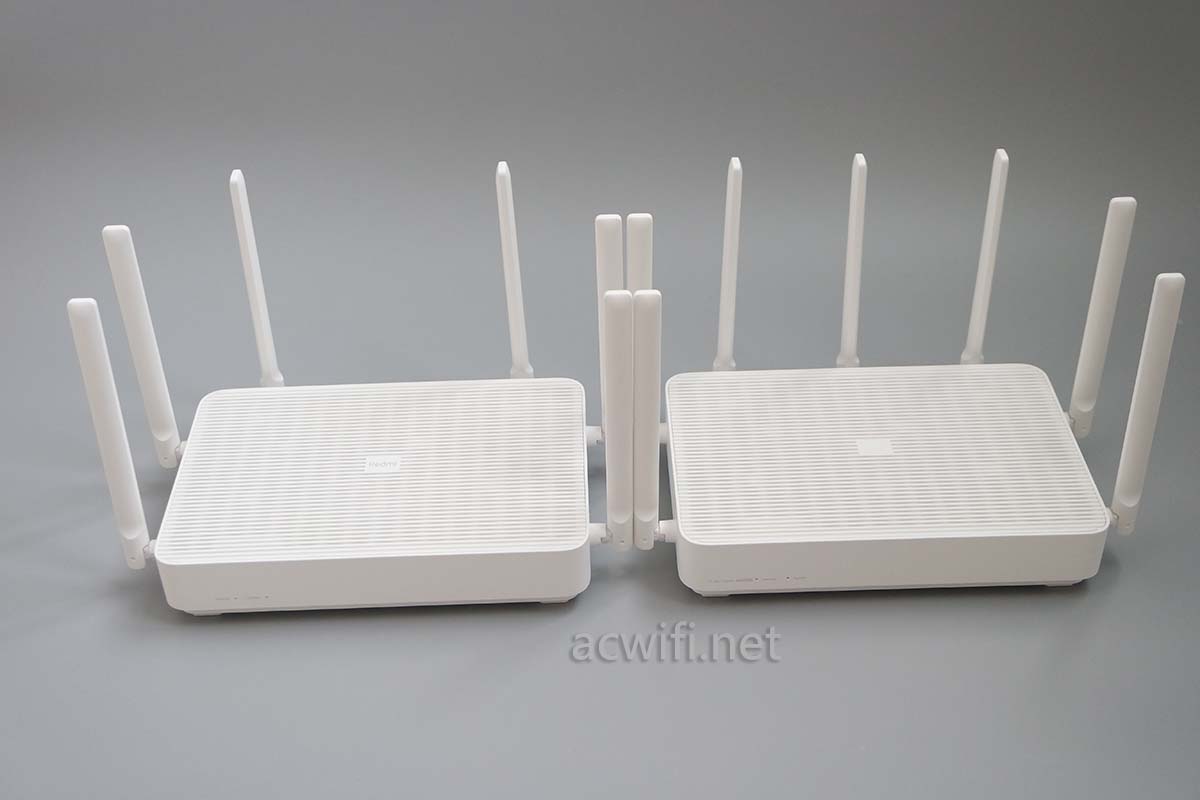

红AX6的外壳就是小米AC2350的外壳改了一根天线得来的，两者对比如下图：

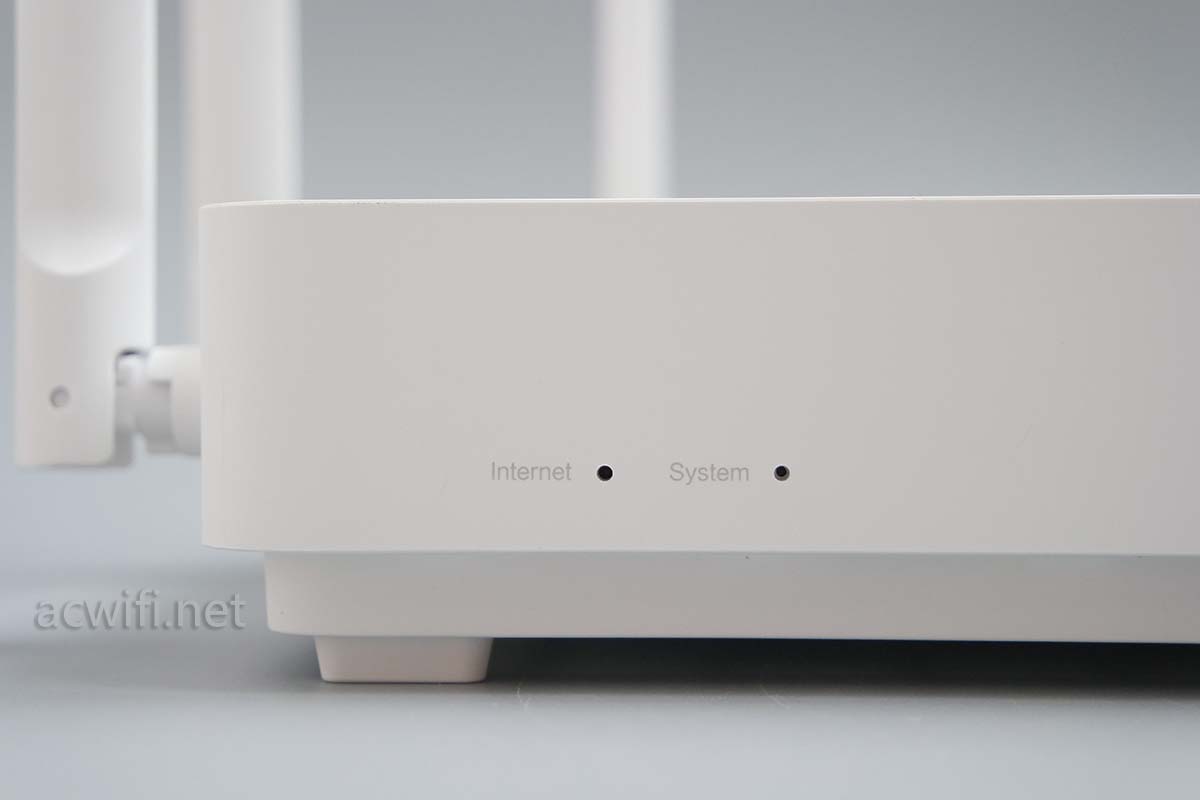

这种这样的指示灯，小小的发光面积，在夜里也不刺眼，很舒服，个人比较喜欢这样的设计：

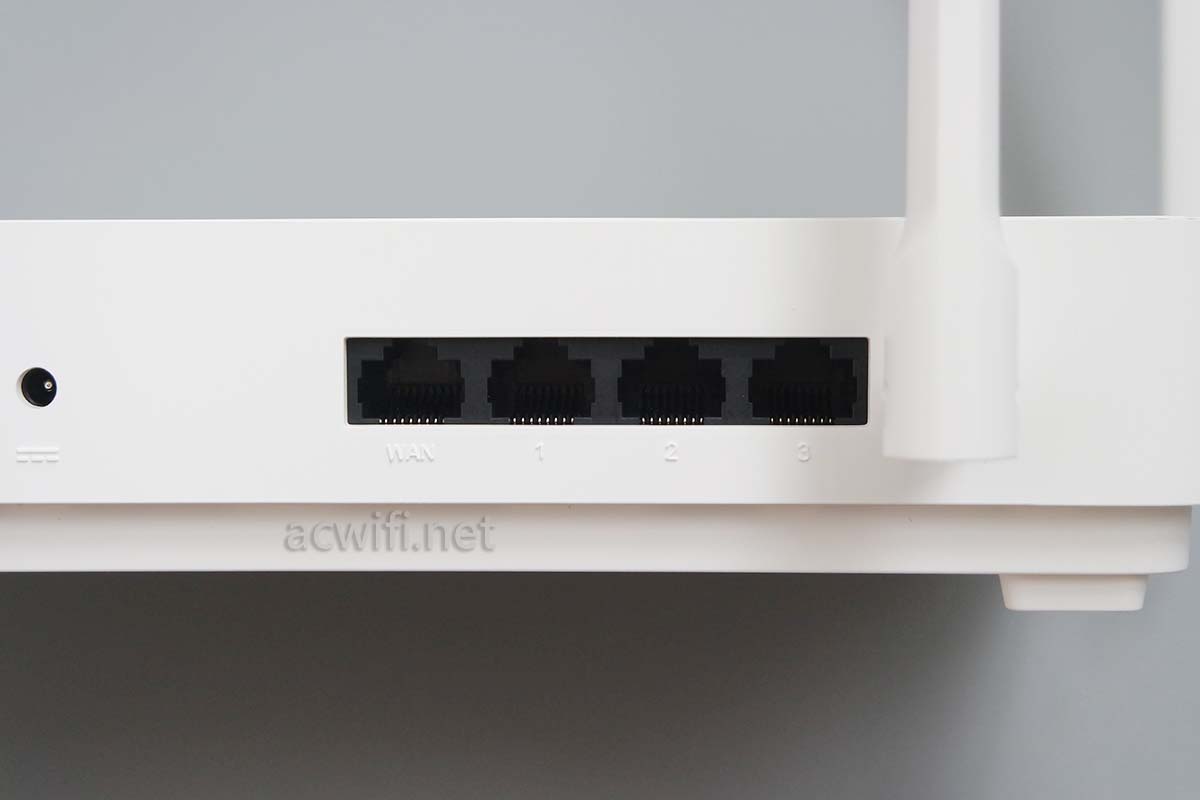

机身背面的4个千兆网口：

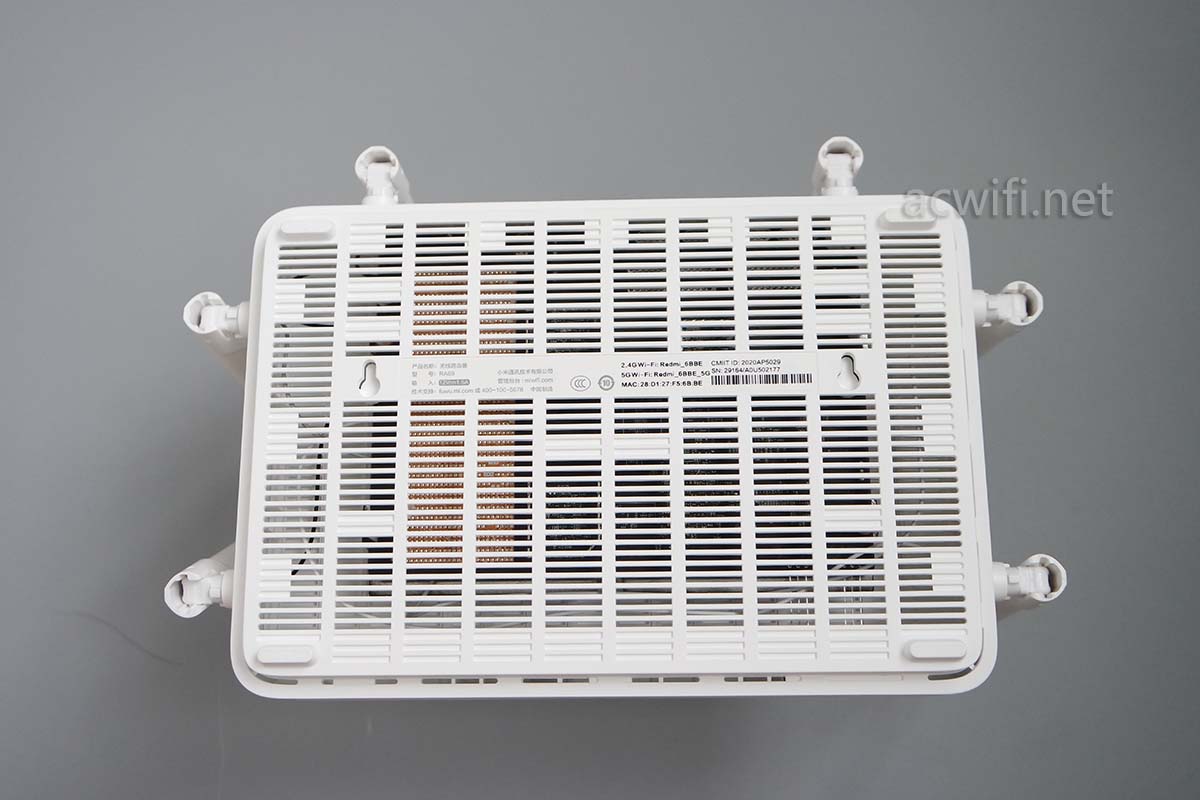

机身底部：

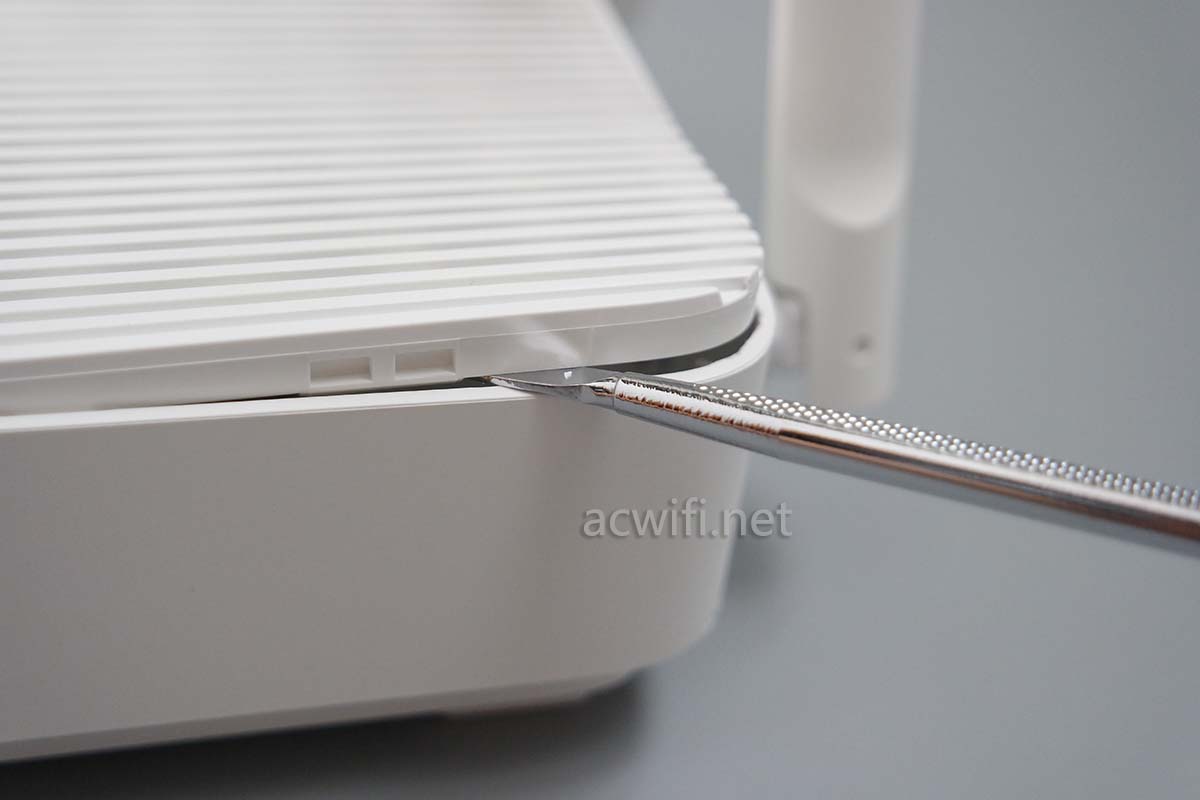

开拆：

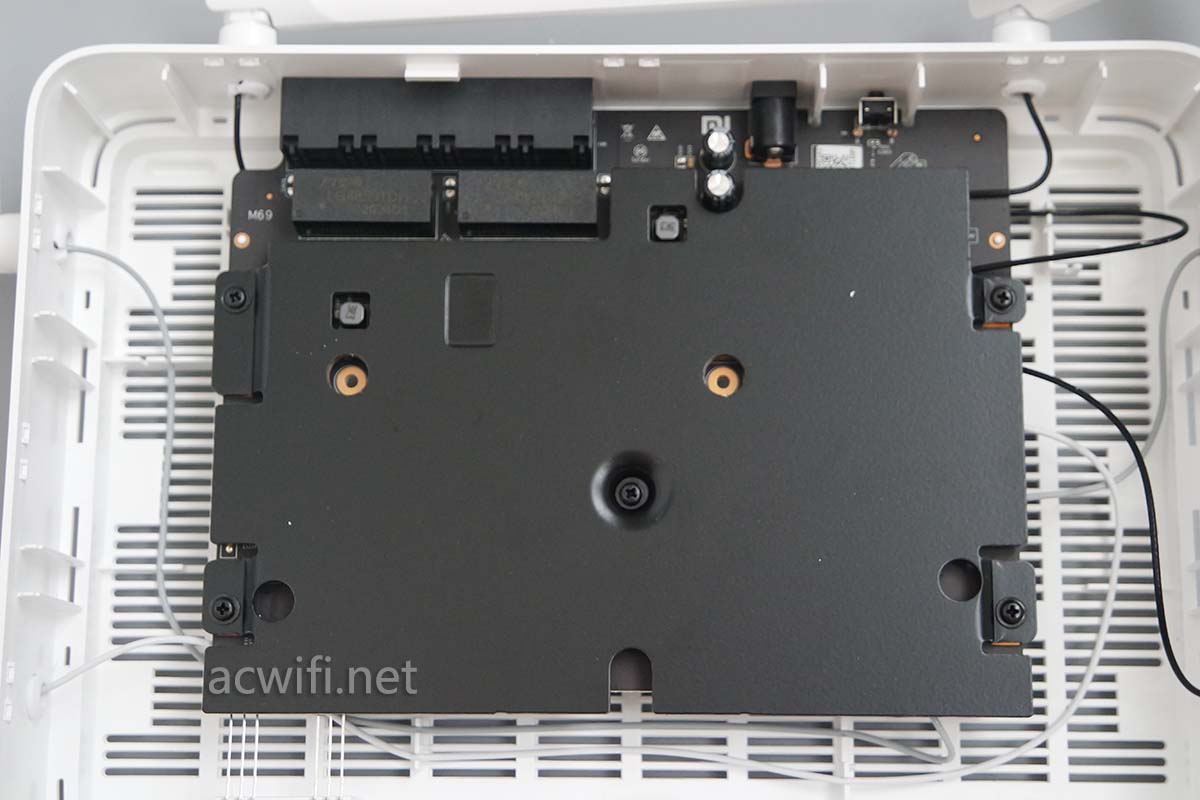

拆下顶盖，看见主板上面覆盖了一片差不多相当于主板那么大的铝板，虽然看似面积很大，但散热不算大。

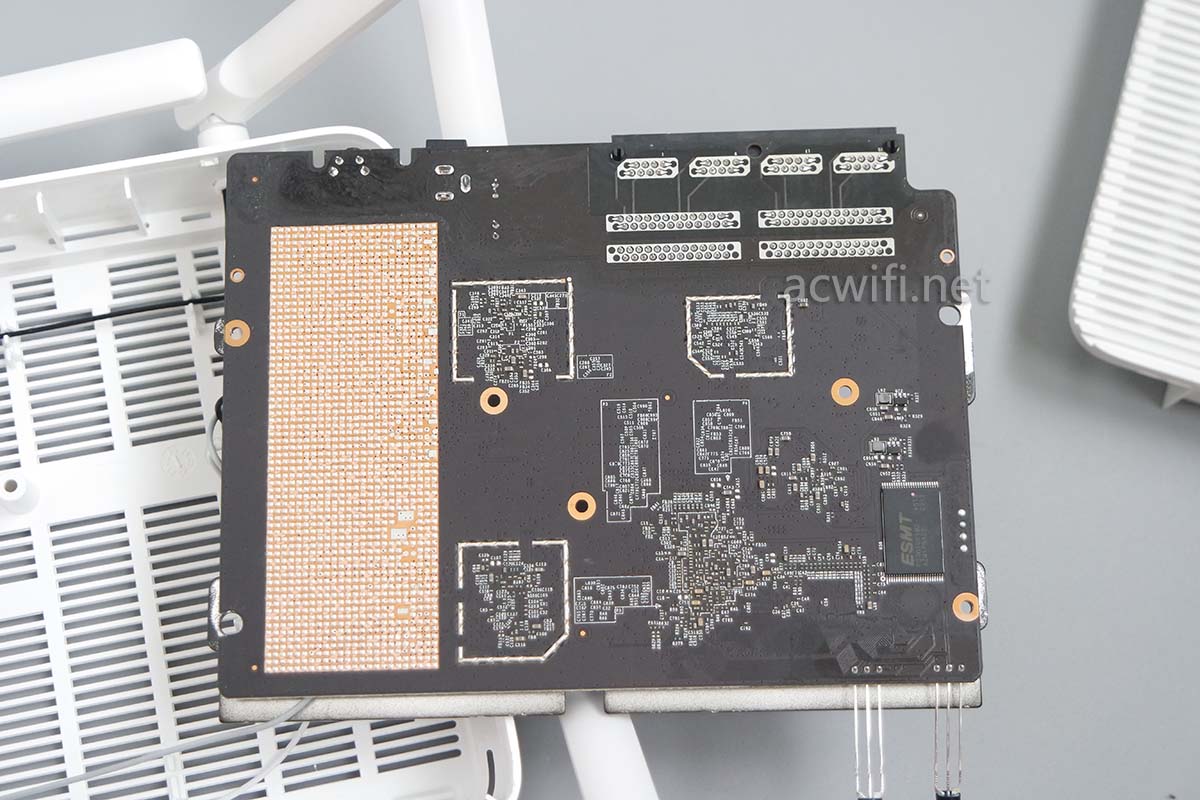

取下螺线，小心翻过来看主板背面，背面没有散热片，除了一颗冷存芯片，没其它了。

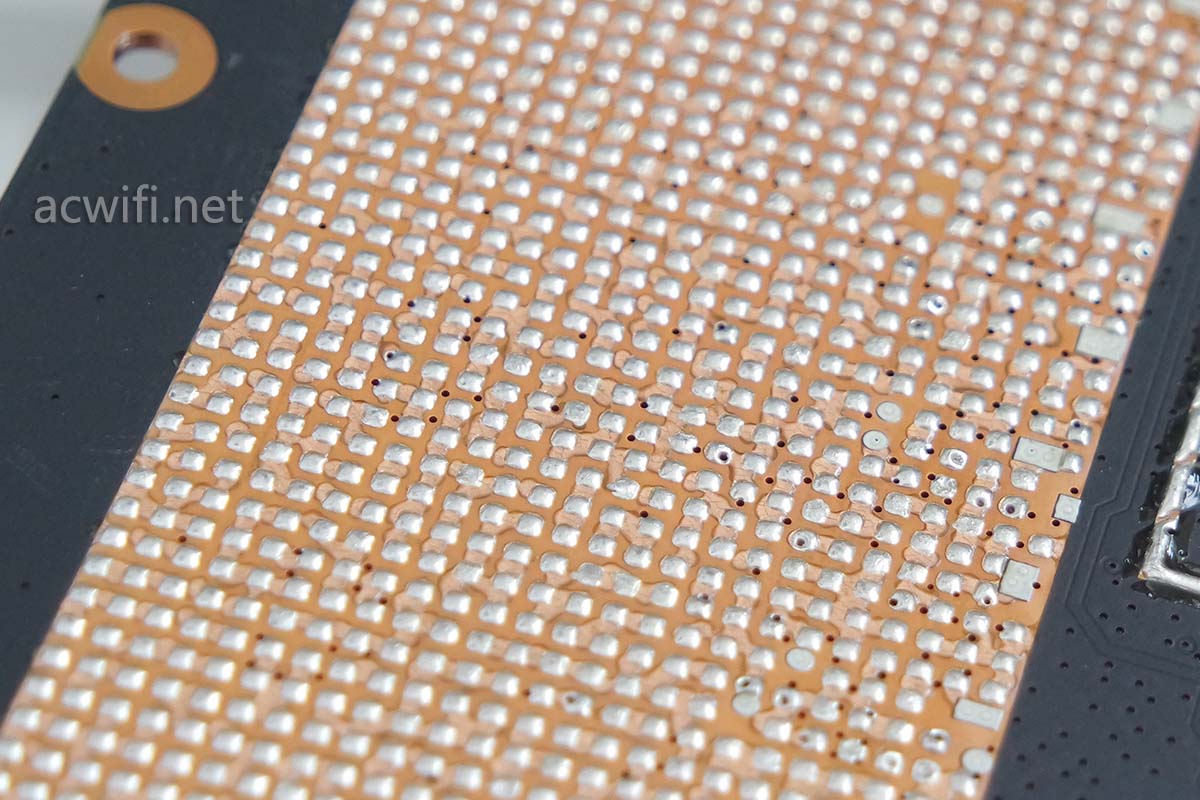

不过这些小锡点也是有利于散热，位于无线功放的正下方。

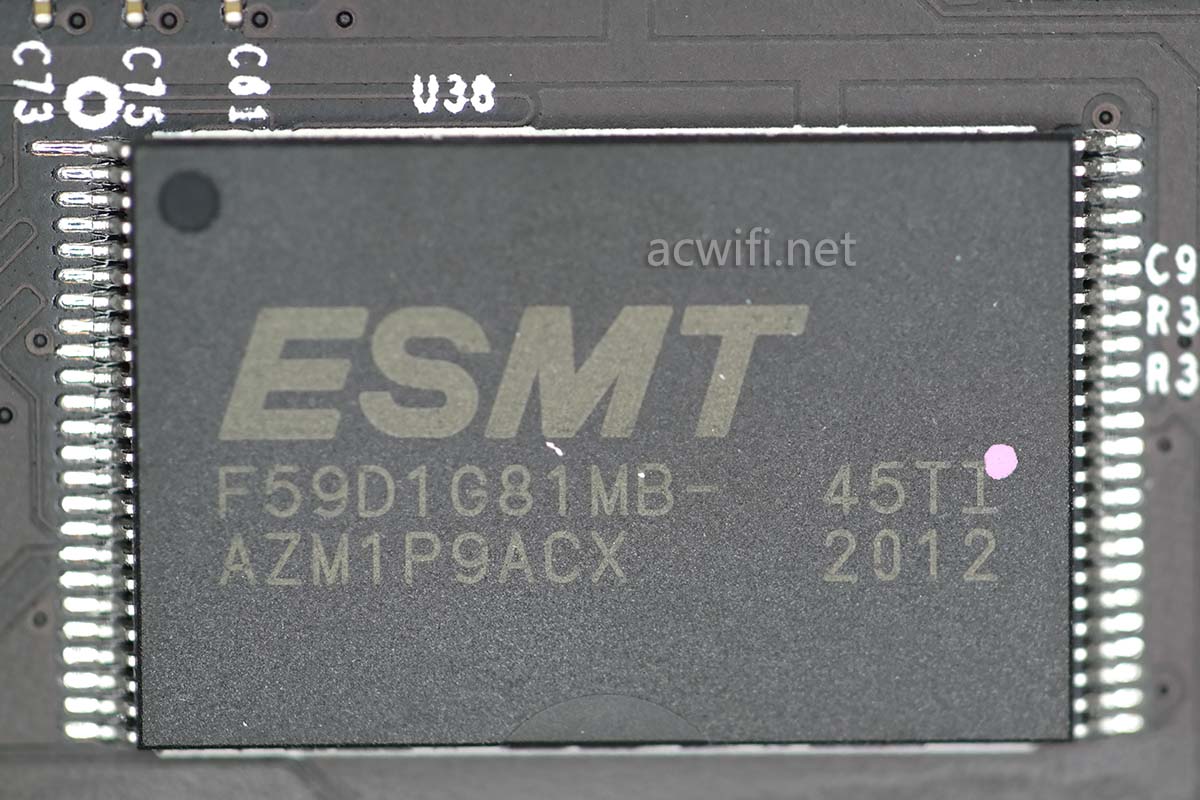

闪存型号：F59D1G81MB，容量128MB。

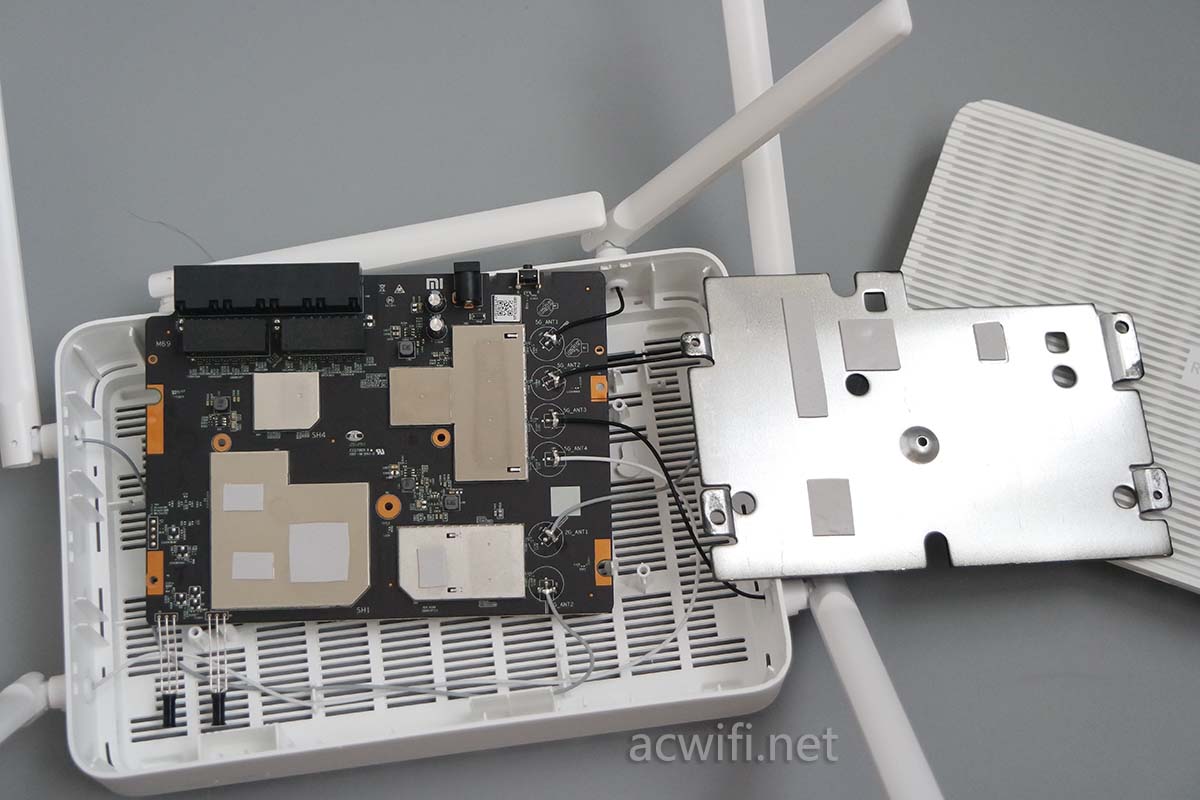

翻回来主板正面，取下那一大块铝板，看见屏蔽罩与铝板之间也有导热硅胶垫。

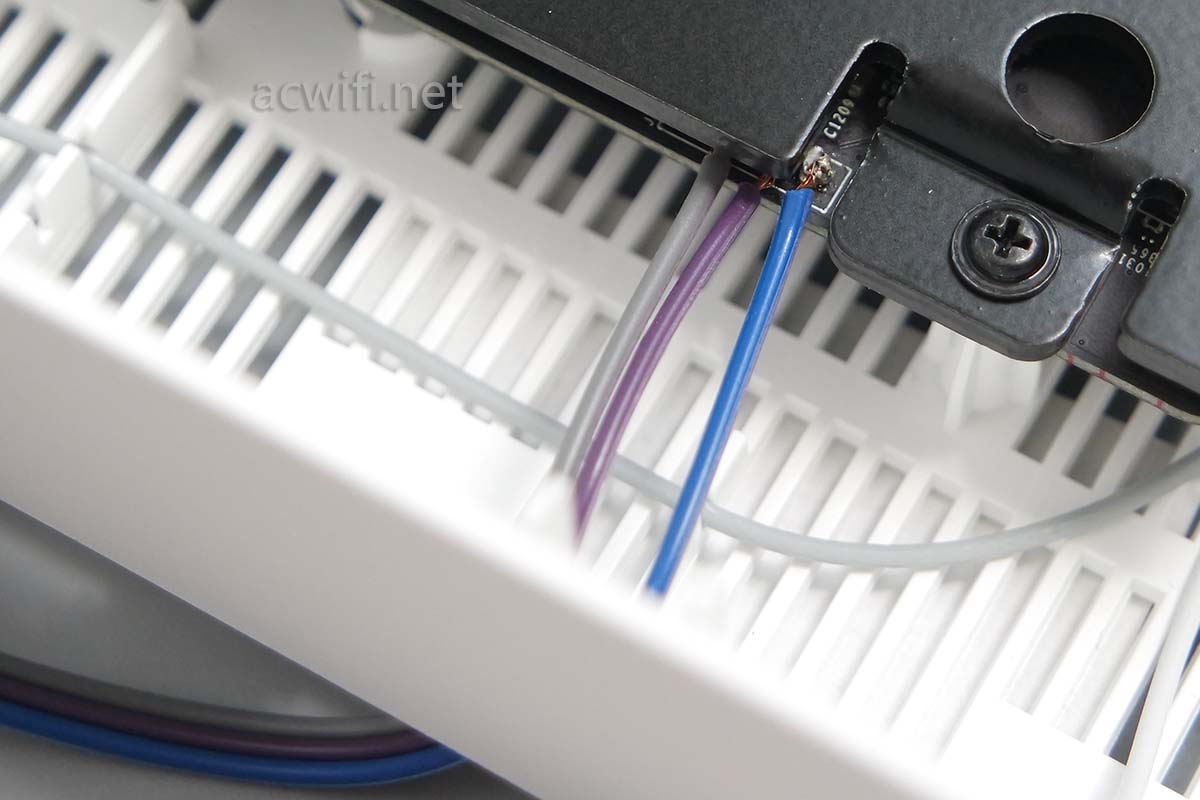

因为6根天线都焊接在主板上，所以主板拿不出来，只能处处要小心。

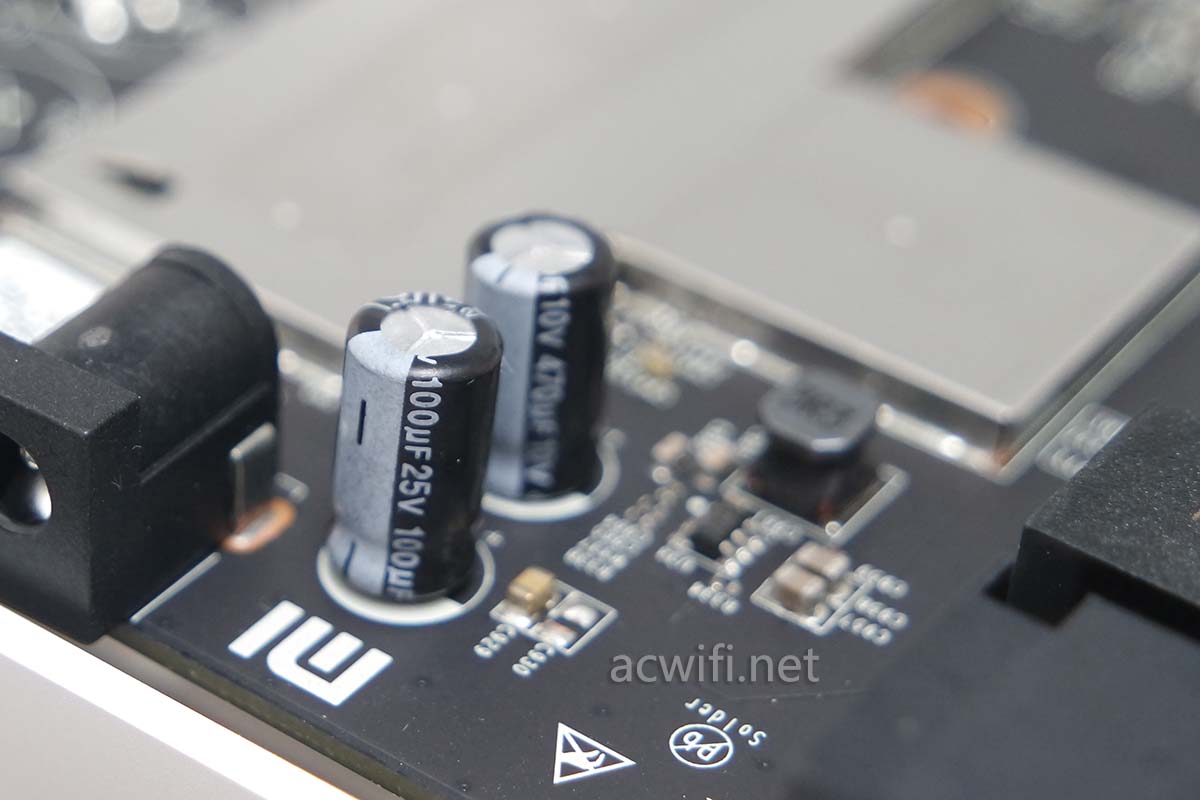

电源输入电路上只有2个小小的电容，25伏100微法和10伏470微法。

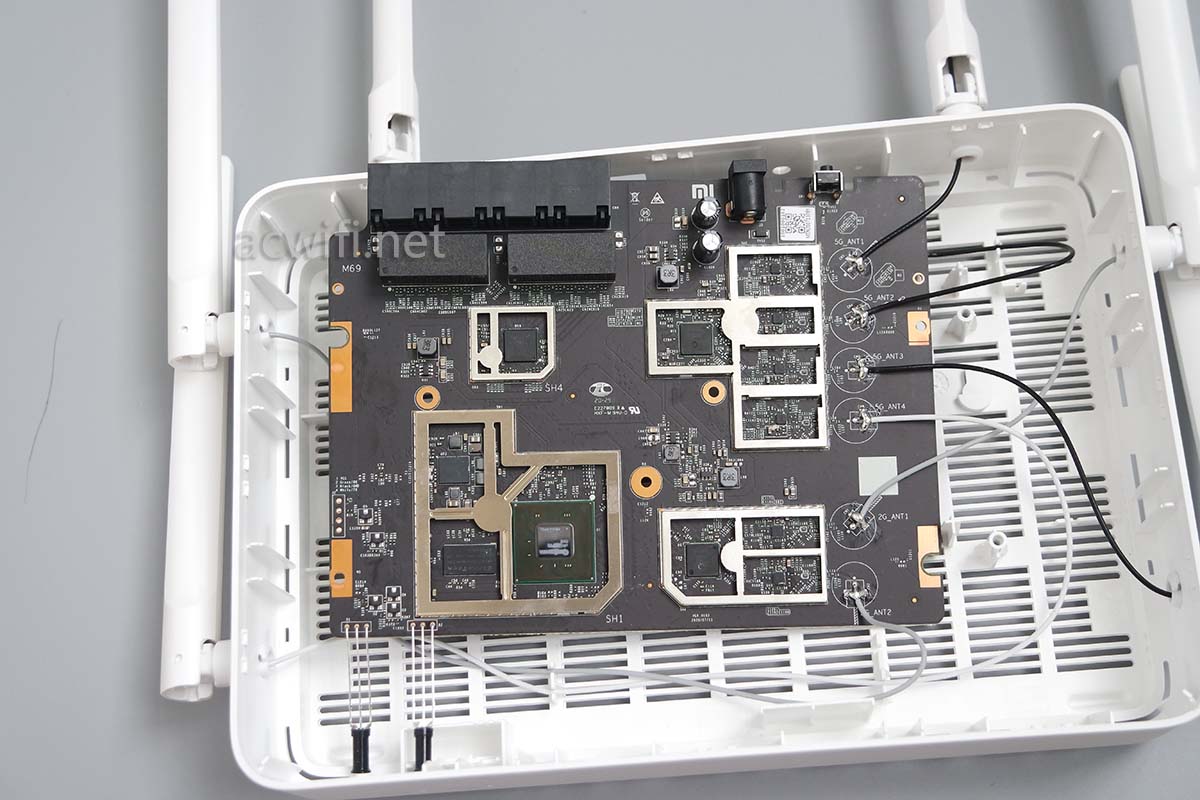

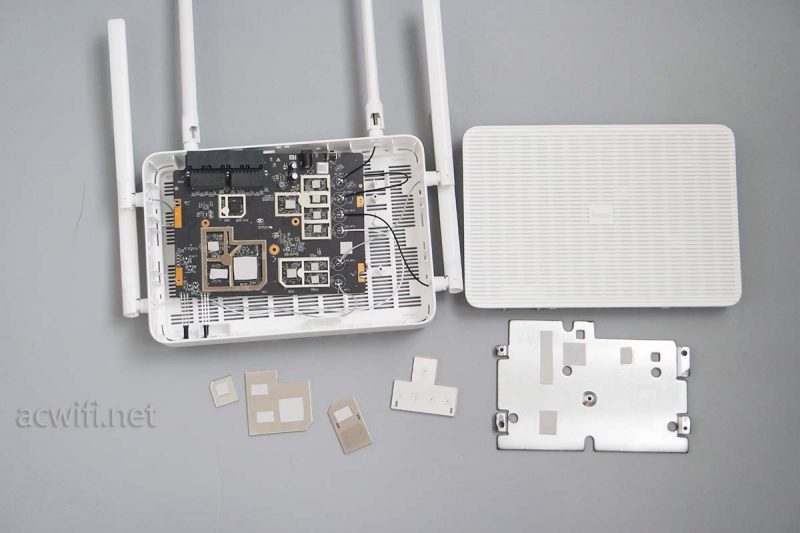

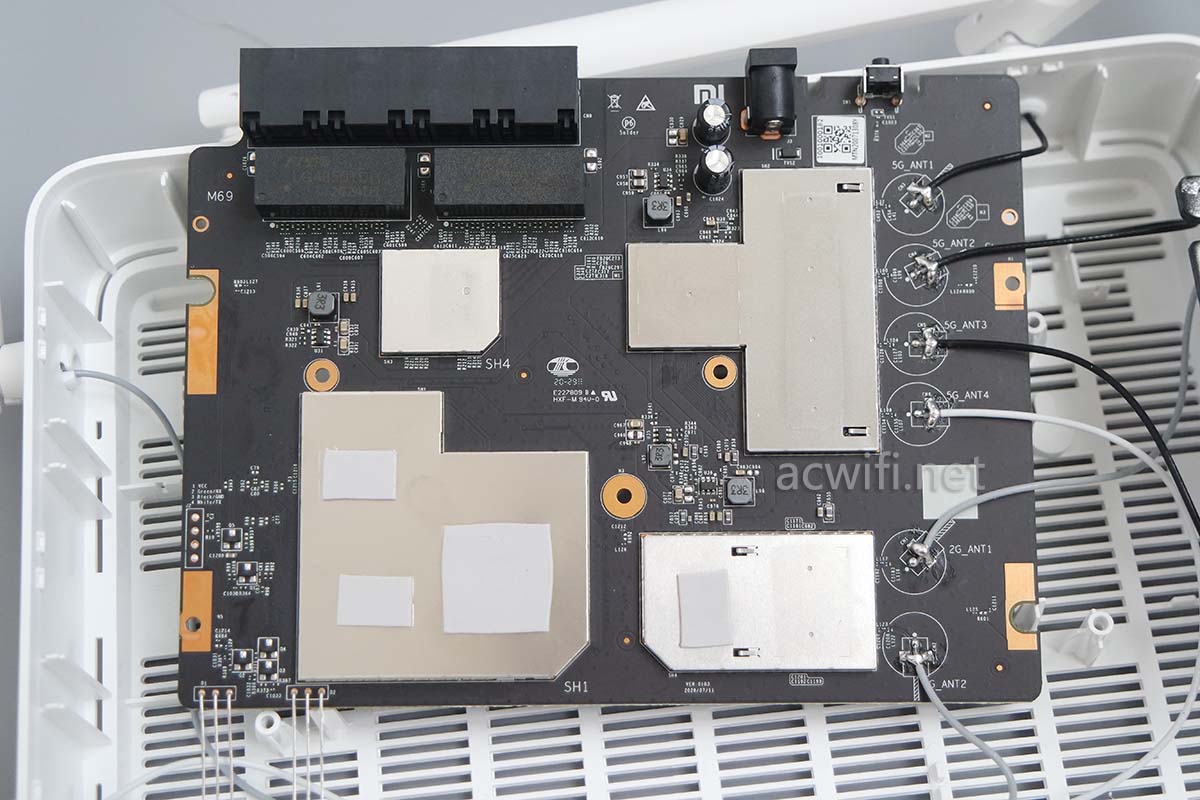

取下各个屏蔽罩之后：

每颗芯片都有导热硅胶垫与屏蔽罩接触。

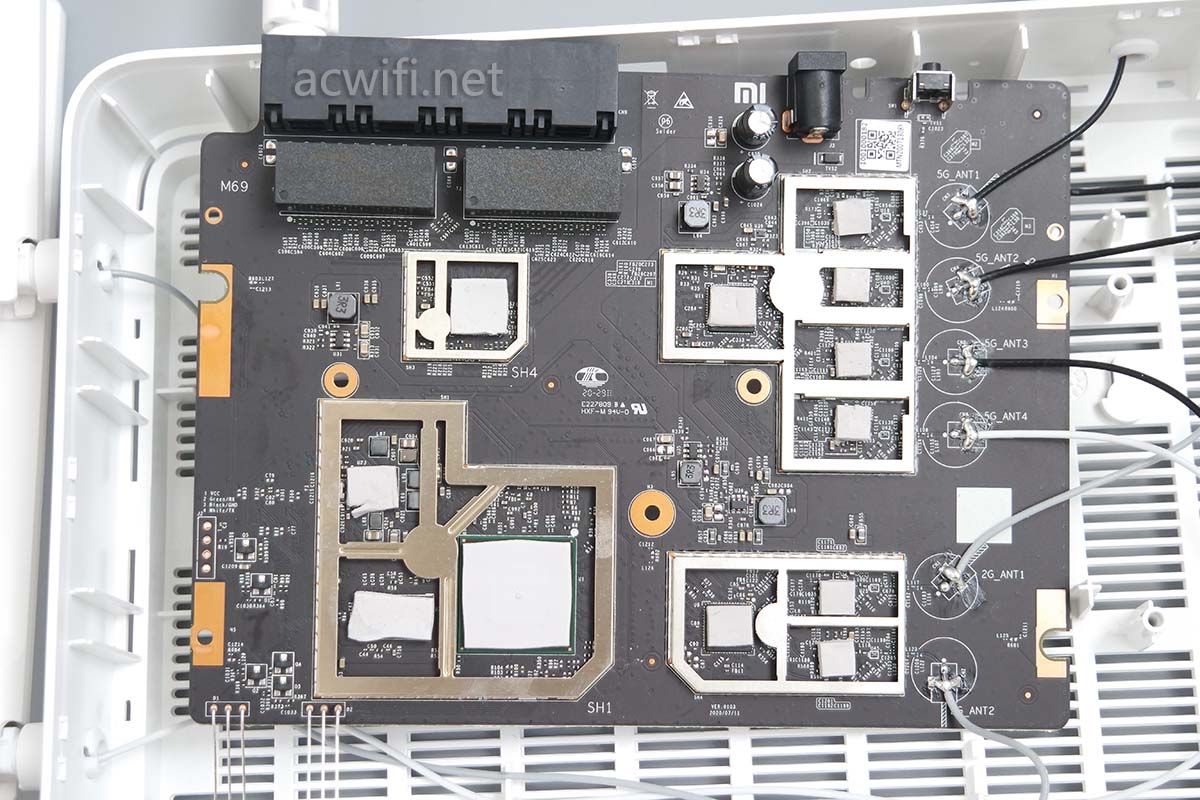

取下所有导热硅胶垫之后：

先从CPU开始看吧：

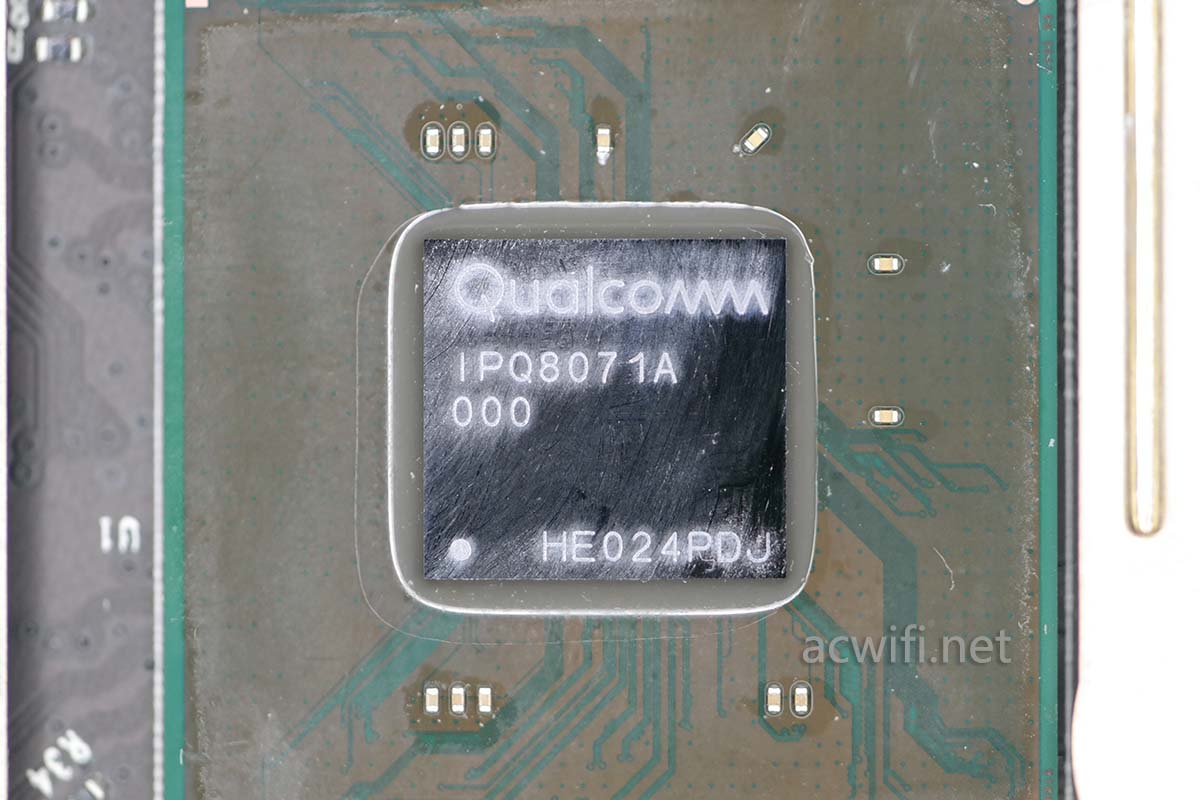

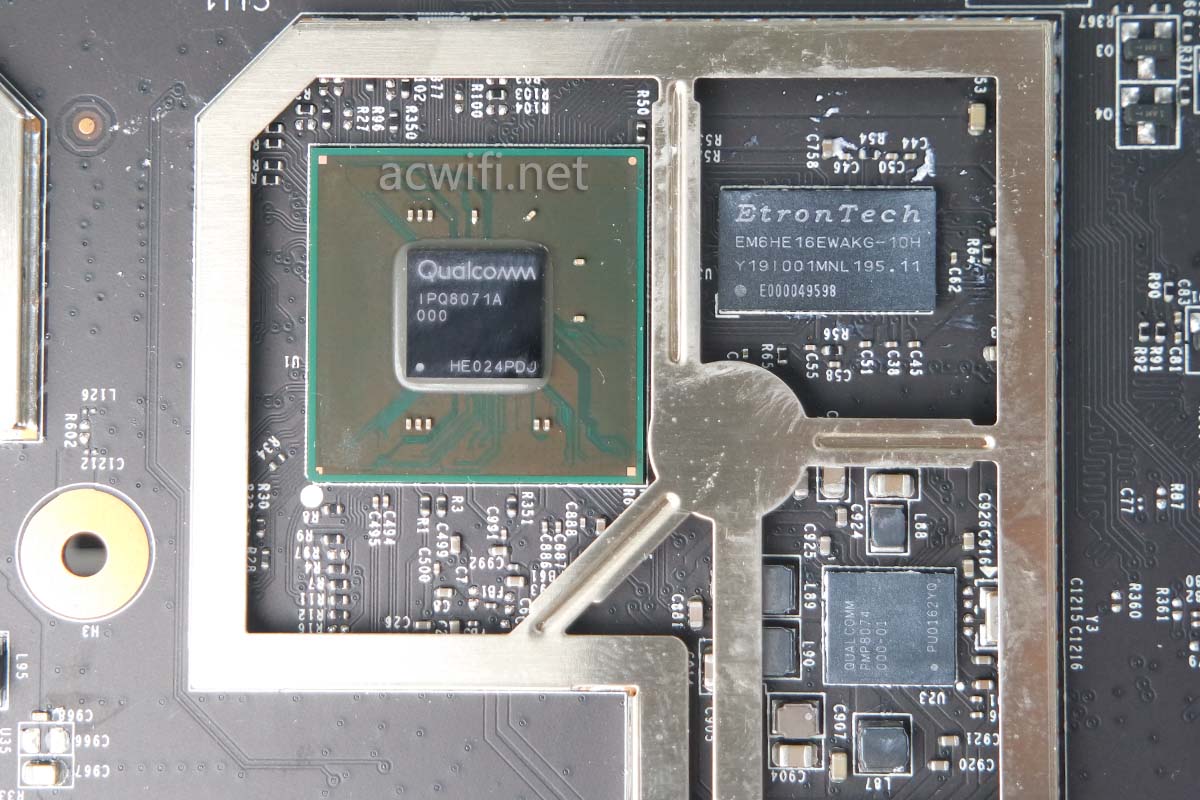

红米AX6采用的CPU型号是高通IPQ8071A，跟小米AX3600采用的CPU一样型号，而且都是超频到了1.4GHz。正常频率是1GHz。四核心 ARM Cortex A53架构。IPQ8071A最多能支持6条空间流（6 spatial streams），也就是2.4G 2x2mimo和5G4x4mimo，如果要2.4G也支持4x4mimo，这CPU不行，需要用到IPQ8072A。是这意思不？

同理，小米AX1800和红米AX5采用的IPQ6000系列最多4spatial streams，也就是2.4G和5G均是2x2mimo，包括更高频率的IPQ6018（四核1.8GHz）也是。

IPQ8071A集成双核1.5GHz的NPU处理器，IPQ6000系列集成单核1.5GHz NPU处理器，这也是差别之一。

上面说得有些乱，高通的产品也让我有点乱，不知有没有说错的，如有错请指正。

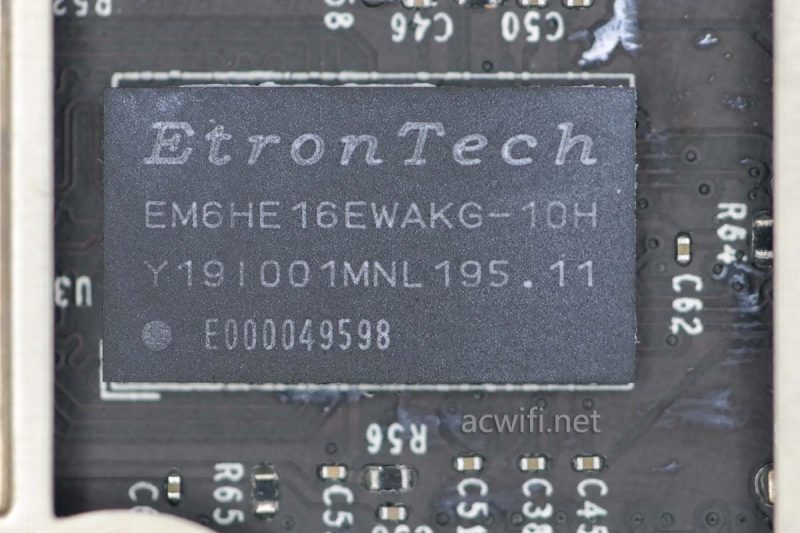

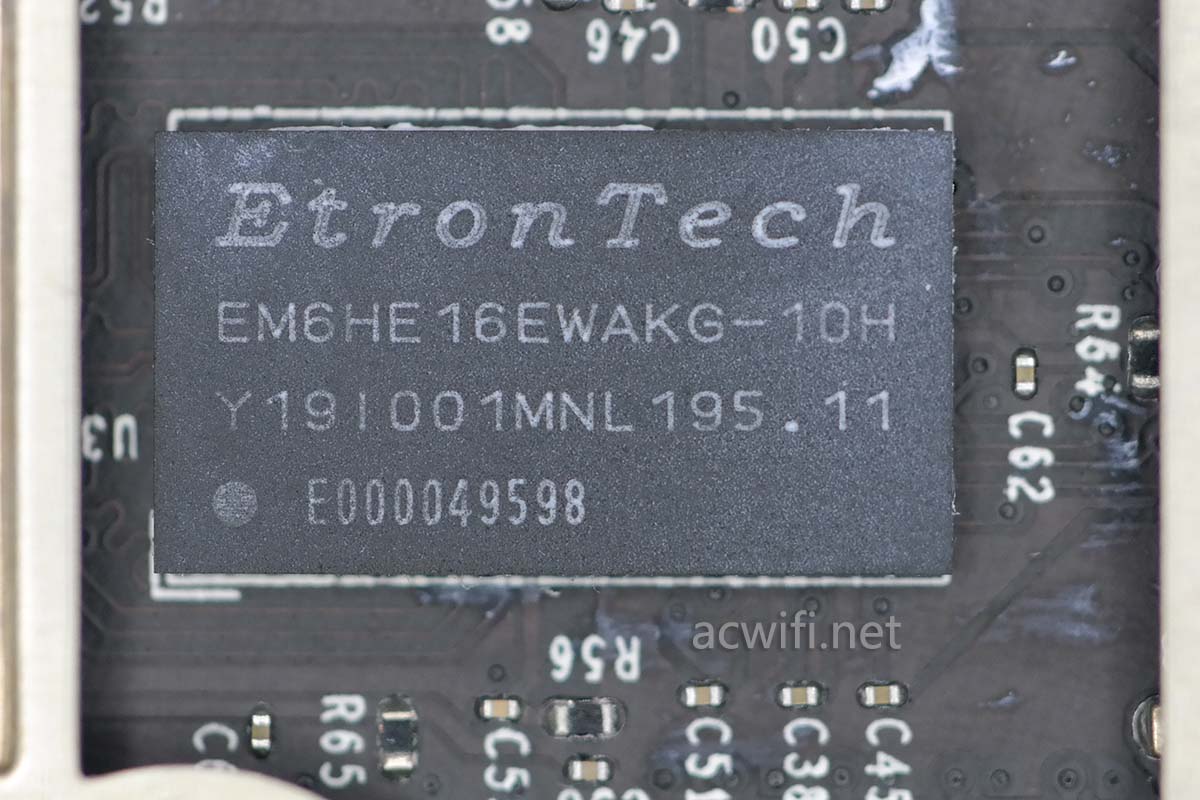

CPU右边是一颗内存，型号是EM6HE16EWAKG-10H，容量512MB DDR3内存。

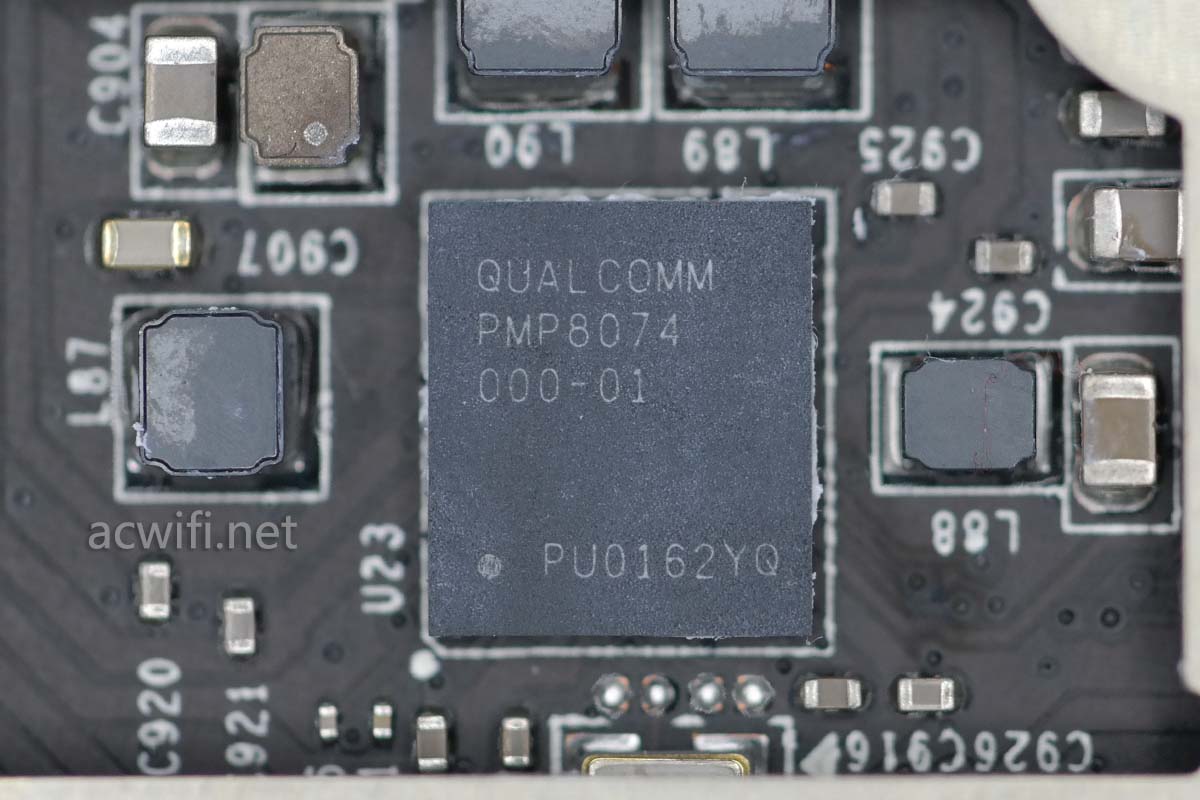

内存下方是电源管理IC，型号是高通自家的PMP8074，它在高通WIFI6无线路由器里不能没有的芯片。

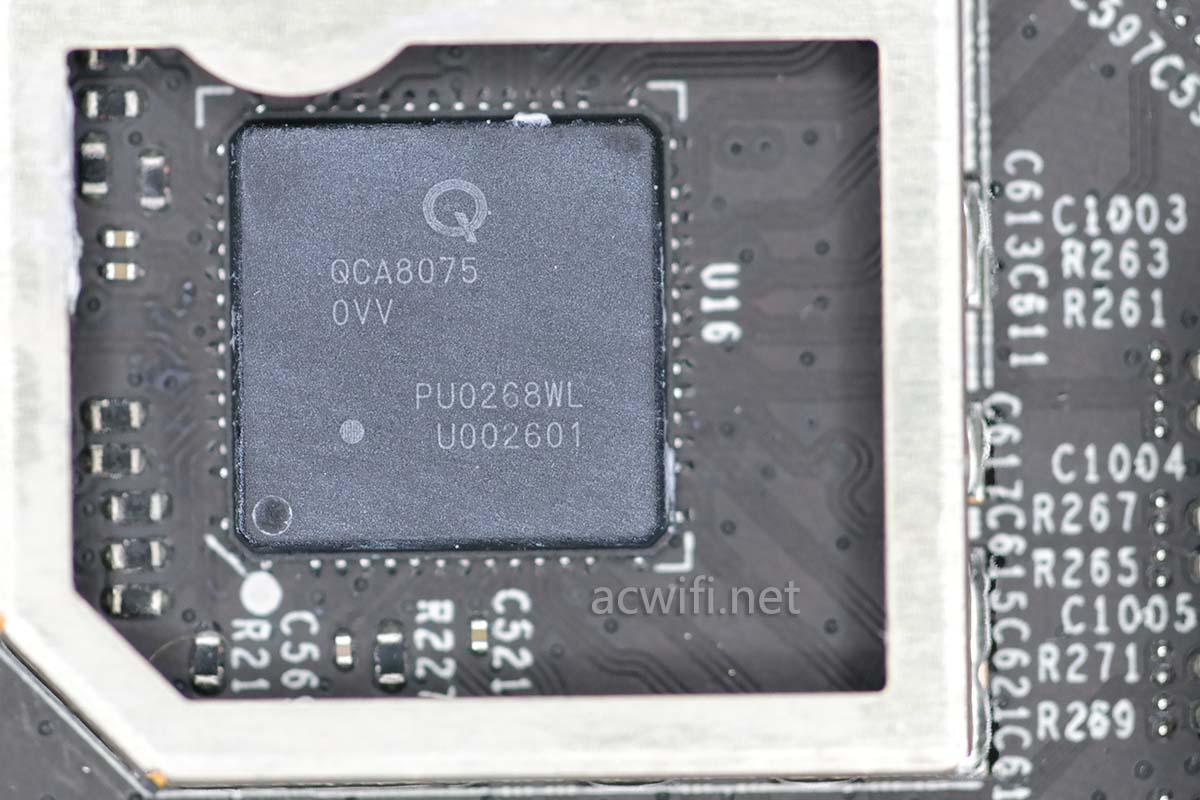

网络变压器旁边一颗五口千兆交换机芯片，型号是QCA8075。

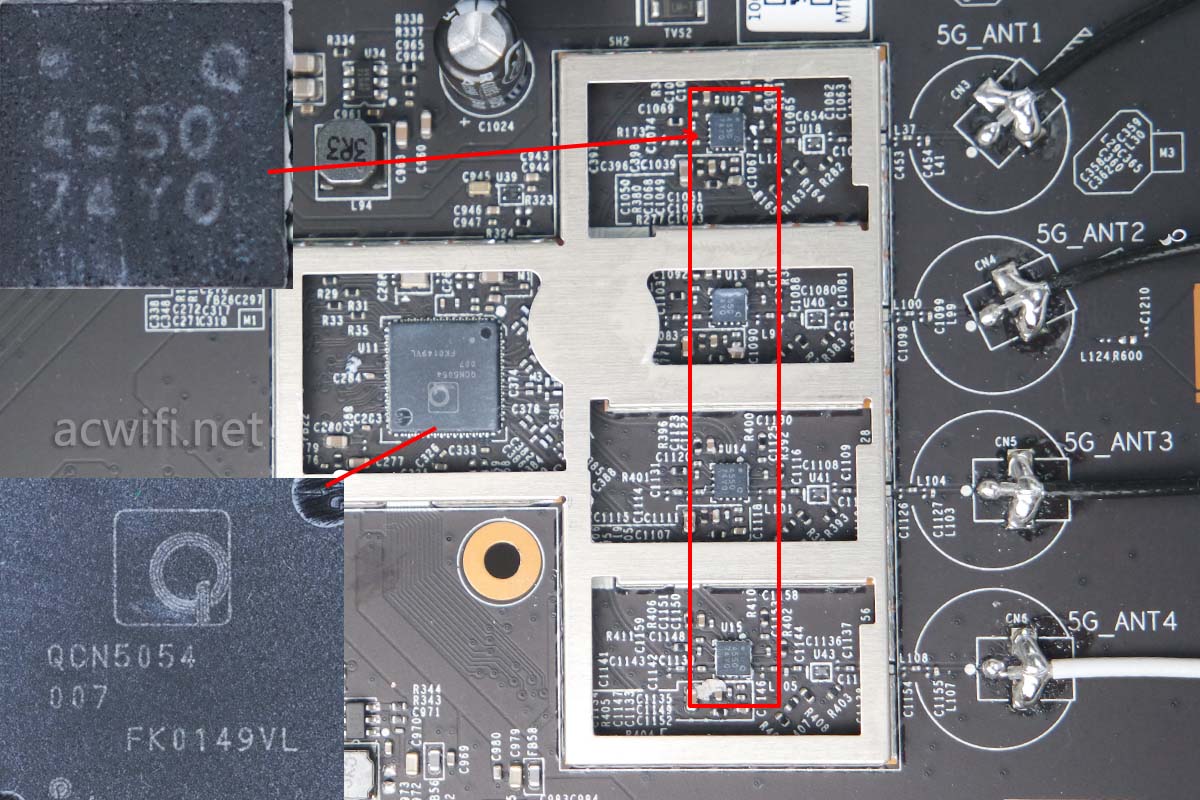

现在来看5G无线电路，5G无线芯片型号是QCN5054，支持4x4mimo 80MHz频宽和2x2mimo 160MHz频宽，最高无线速度2402Mbps。

外置四路独立功放，型号是QPF4550，跟红米AX5采用的5G功放是同一款。不是小米AX3600采用的QPF4588，QPF4550功率要低一些。之前我猜到它在5G功放芯片上会有点差别，果不其然。我不知道这两者差价是多少美元。

QPF4550的参数如下：

 5150 – 5925 MHz
POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM
POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
2.1 dB Noise Figure
13.5 dB Rx Gain & 8 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

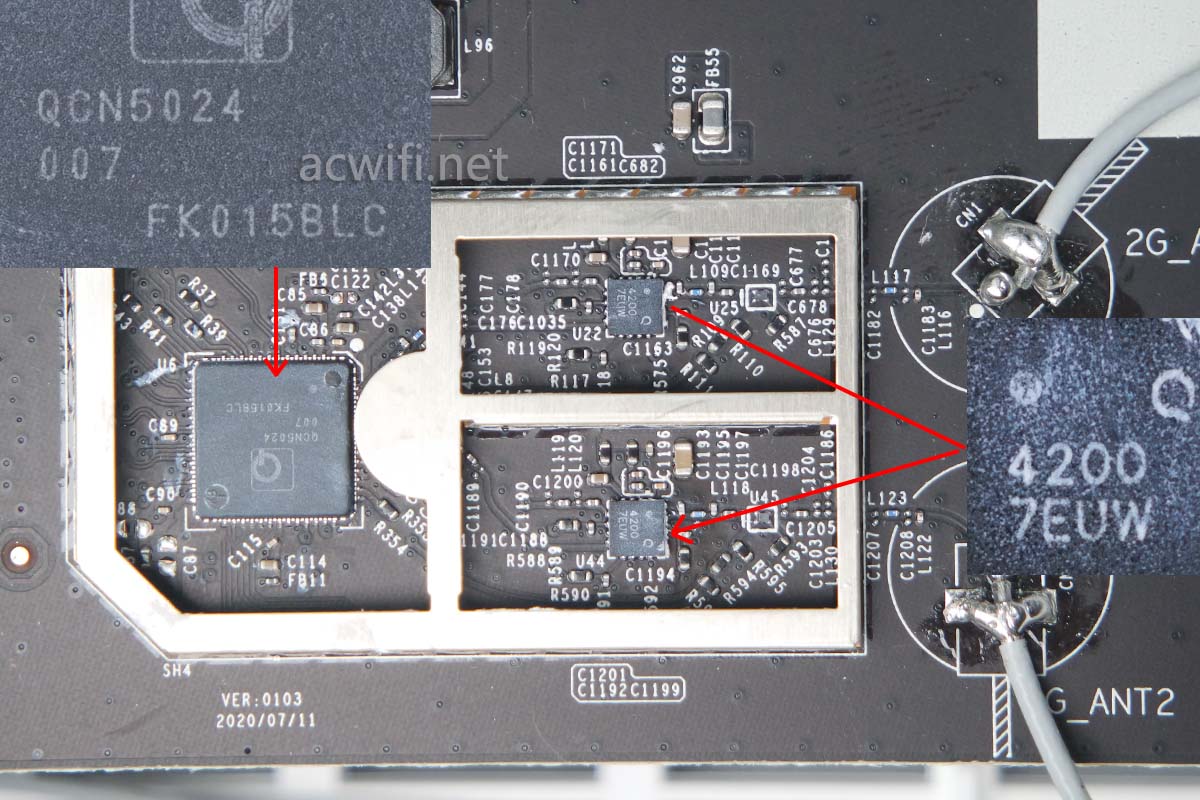

然后看2.4G无线电路，2.4G芯片型号是高通的QCN5024，支持2x2mimo，最高速率573Mbps。外置两路独立功放，型号是QPF4200。

QPF4200的参数如下：

 2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM
POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance
POUT = +26 dBm 11b Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15.5 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector

小米AX3600采用的2.4G功放芯片型号是QPF4288，它的其中的参数如下：

POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM

相差的不是一点半点。为了方便对比差别，在后面我放个对比图。

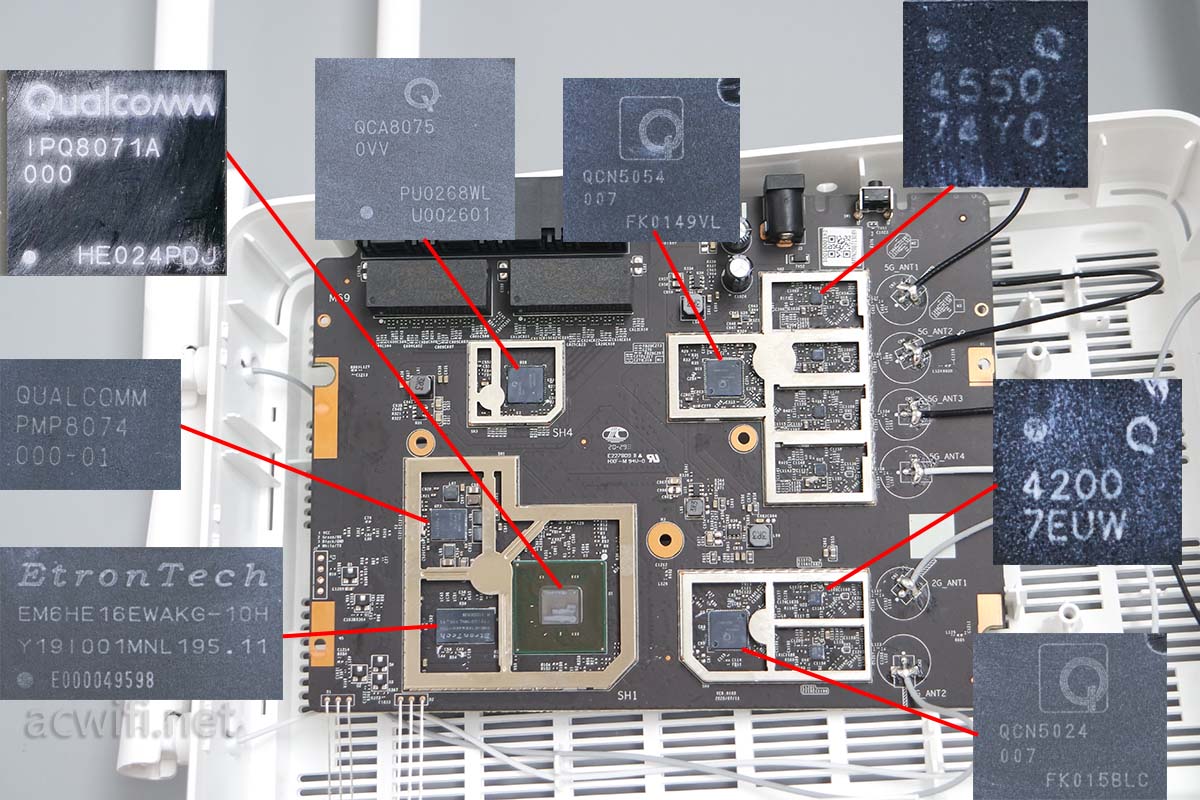

所有芯片型号汇总图如下：

至此，红米AX6拆机完成了。

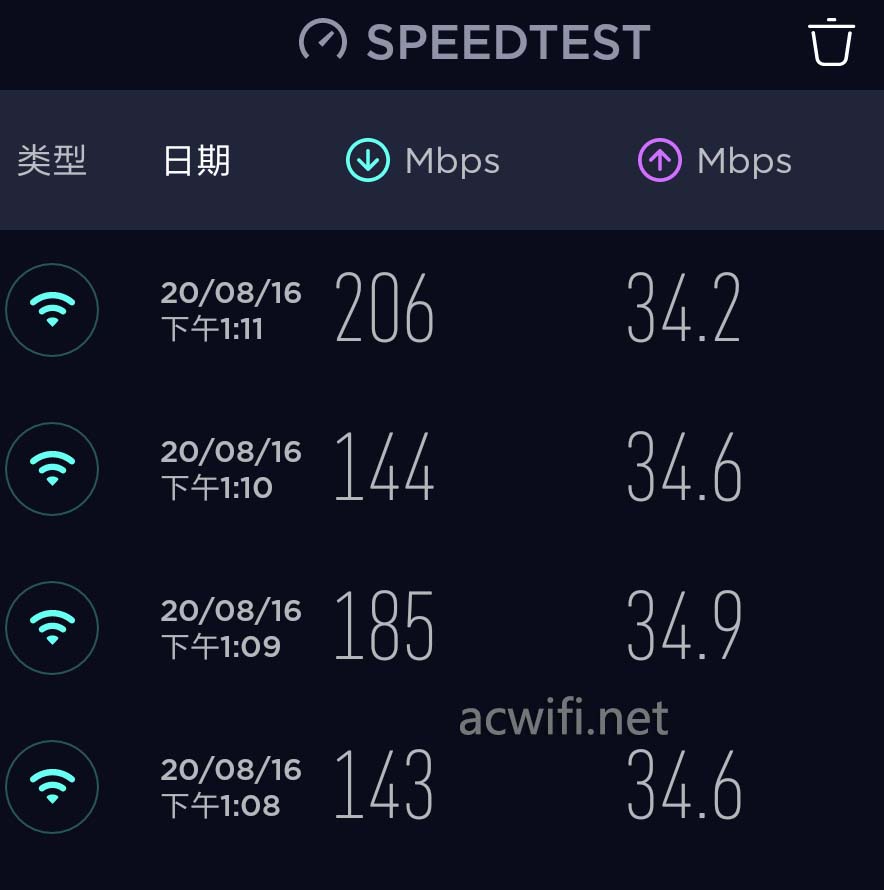

拿小米5C在楼下D点位置测速5G，感觉还没有小米AX1800好呢同，哪些不好？测速结果四次相差较大。测速截图：（电信300兆宽带）

不过比红米AX5信号强。

这只只作看一看，不作参考，我明天用PCE-AC88测试小米AX3600和红米AX6的5G wifi5，用AX200测试它俩的160频宽wifi6，还有用小米10测速。都只测C和D两个位置。看看相差会有多少。

小米AX3600的拆机文章：小米AX3600无线路由器拆机

什么叫免拆刷机，下图这样，以后就可以免拆了。免拆，就是不用再拆的意思。

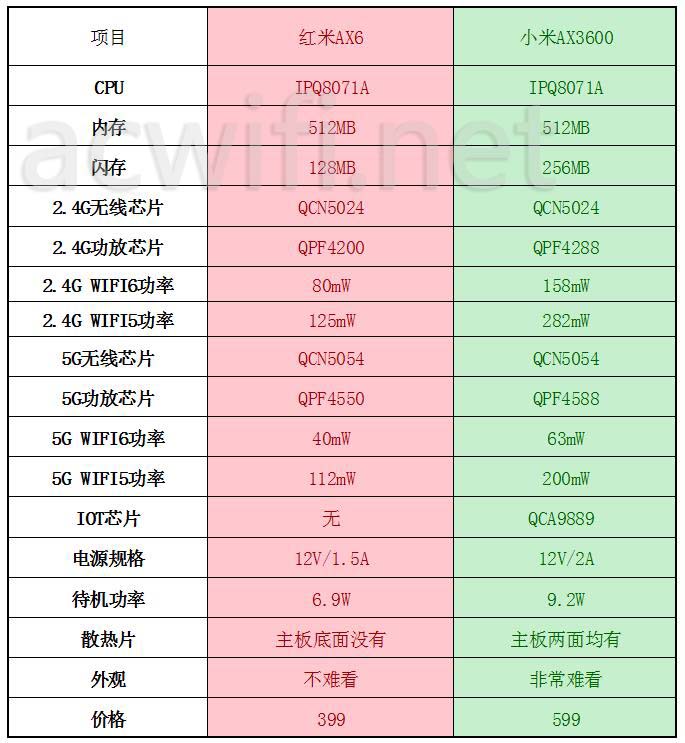

下表总结了红米AX6跟小米AX3600的一些主要差别，外观那条可以不看：

比小米AX3600便宜了200元，无线功率明显差了一倍，但如果使用环境的面积不大，省下200元也是值的。
