网件R8000拆机,顺便刷了梅林固件但没有无线中继功能

网件R8000购于 2018-08-29 01:19:36,实付818元,当时几台斐讯退货退款之后有点闲钱就买了,同一时期还买了华硕AC86U和AC66U B1还有网件R7800。R8000一直拖到现在才开封,只拆机,不打算做测试了。过几天就1元起拍。本篇也是自娱自乐,没多少人看旧机型。一直用京东快递袋包装放在柜子里,拆出来还有新机的味道,那是洗板水的味道?

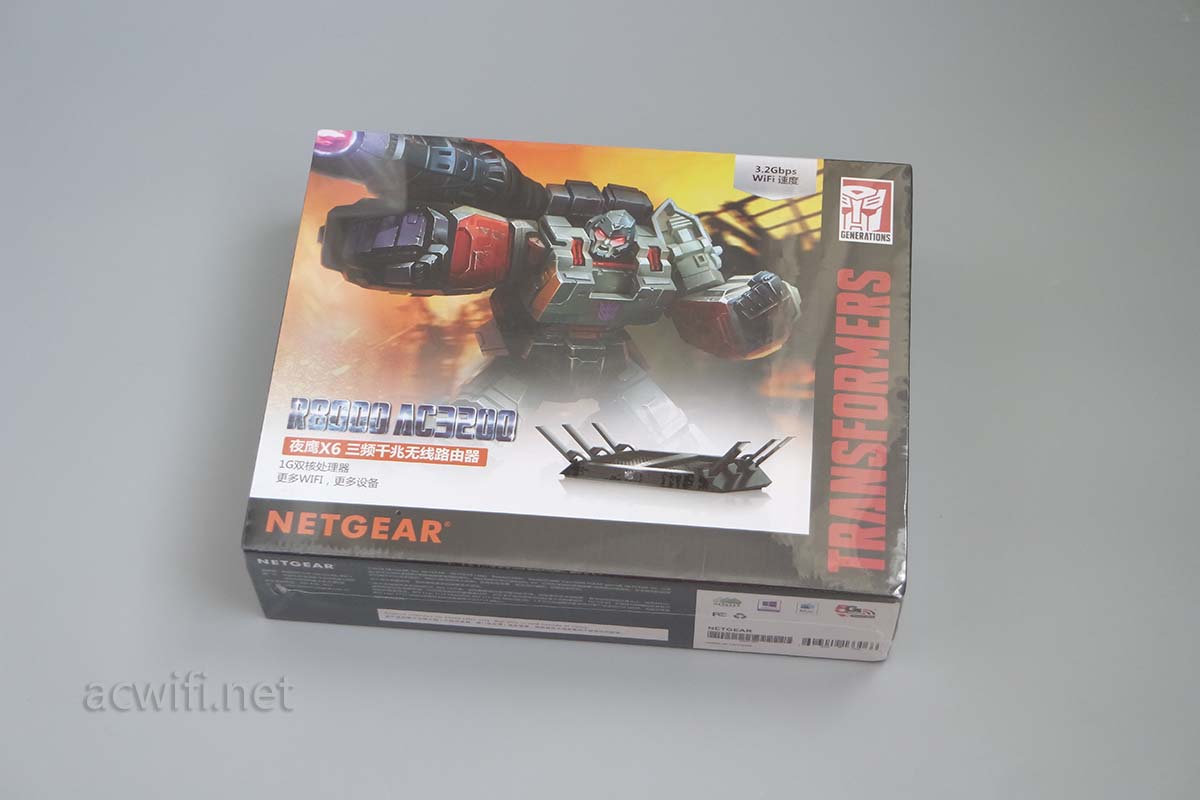

网件R8000变形金刚版本,保修一年。质保期早已经过了!

网件R8000拆机

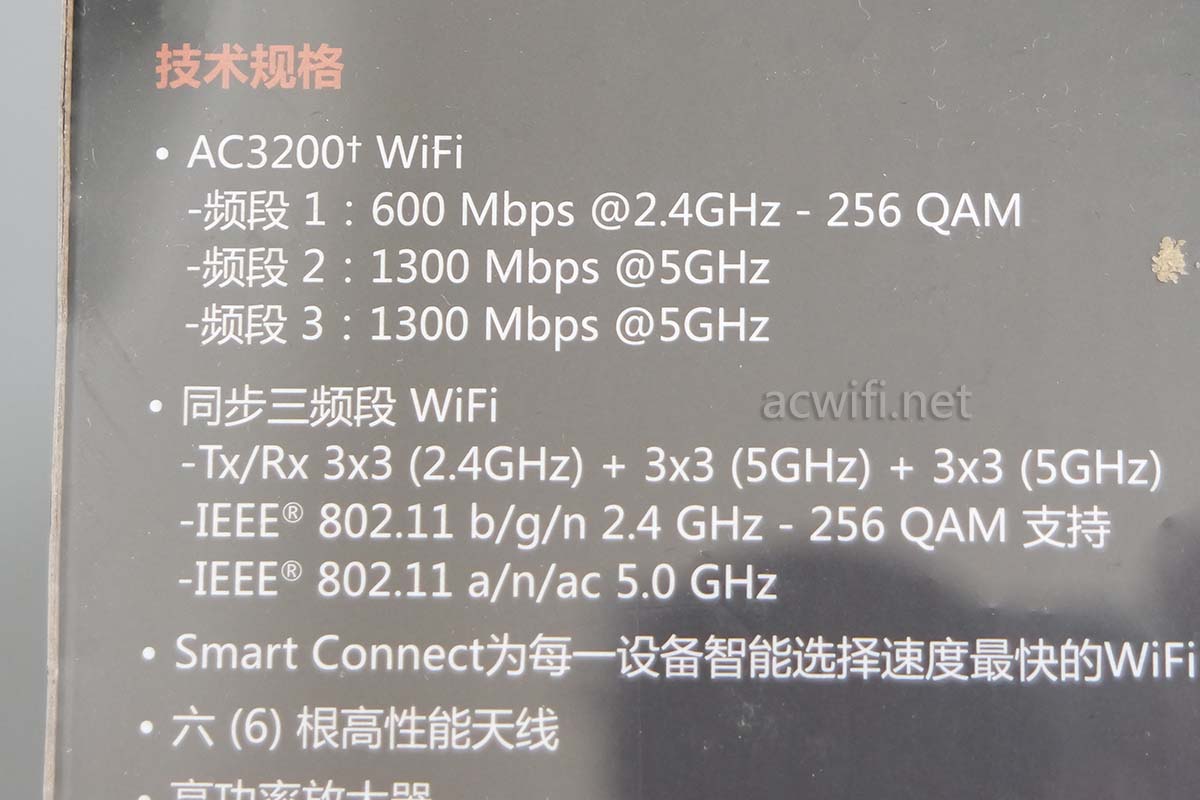

三频,无线参数如下图,2.4G支持256-QAM,3x3mimo,所以最高速率600Mbps,两个5G均是3x3mimo,在80Mhz频宽和256-QAM下最高速率1.3Gbp。

网件R8000拆机

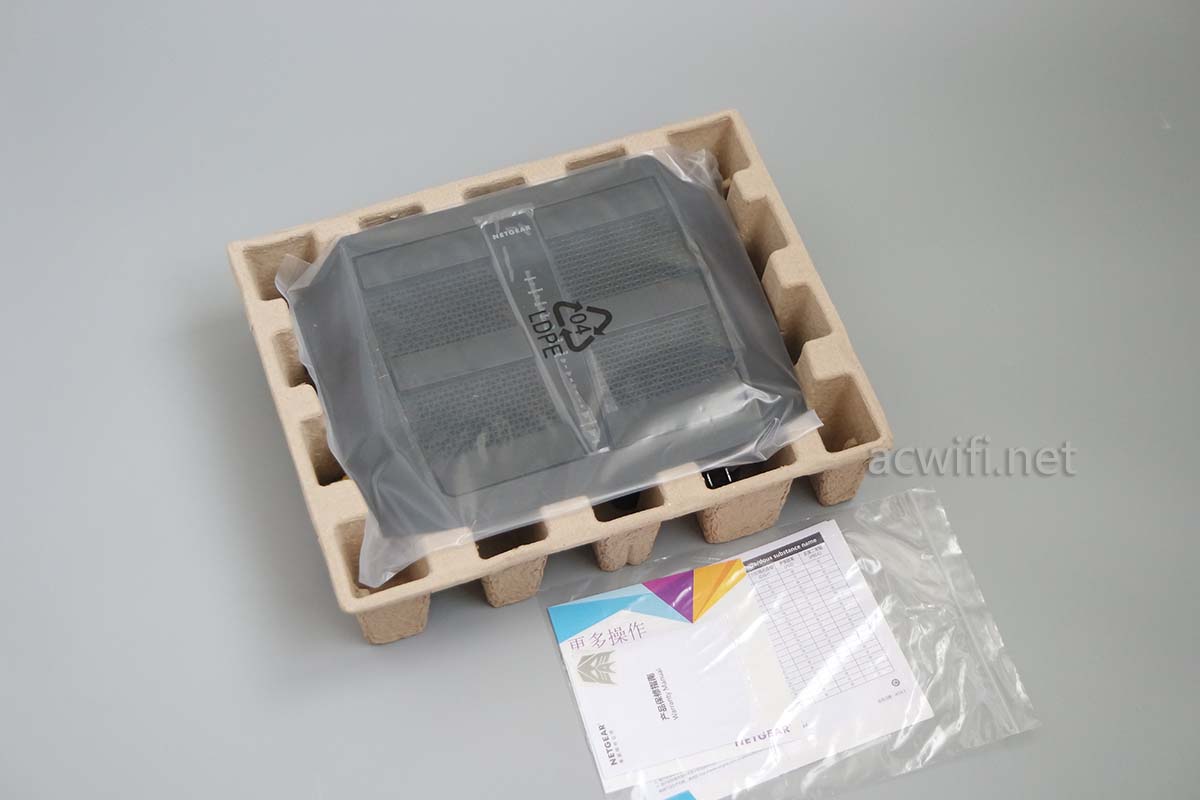

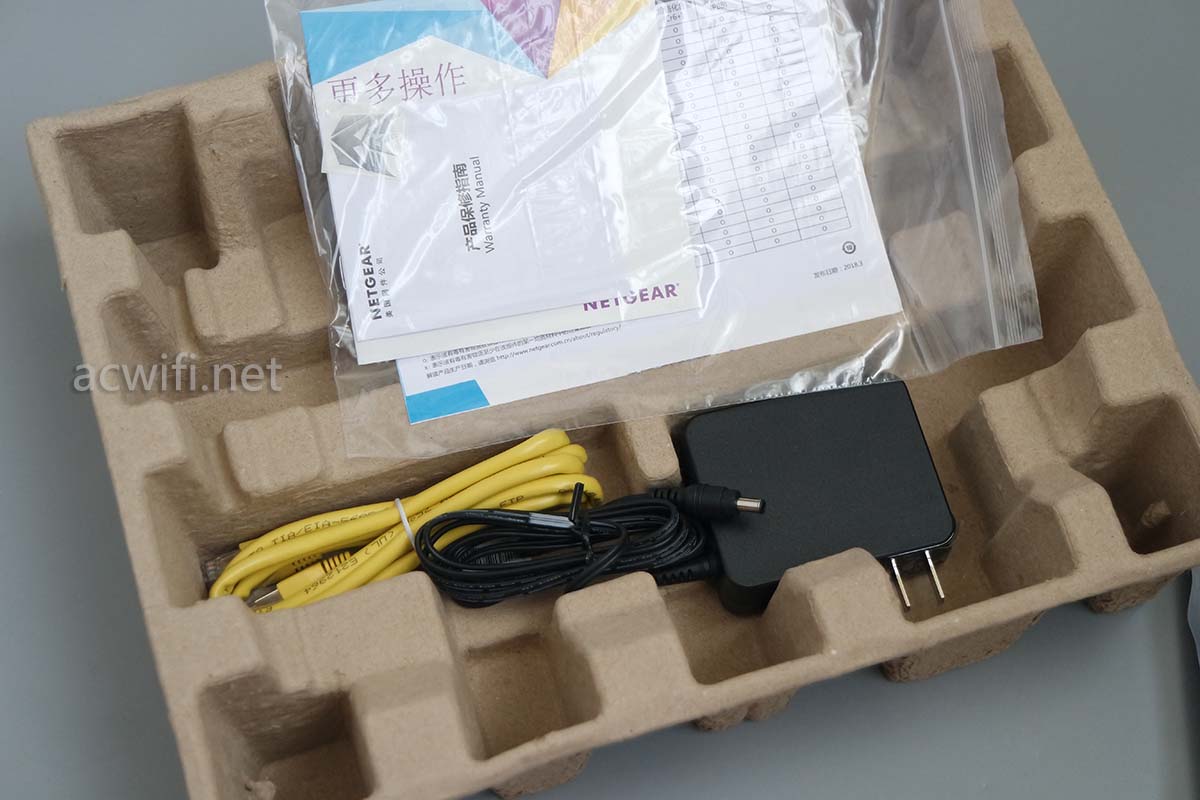

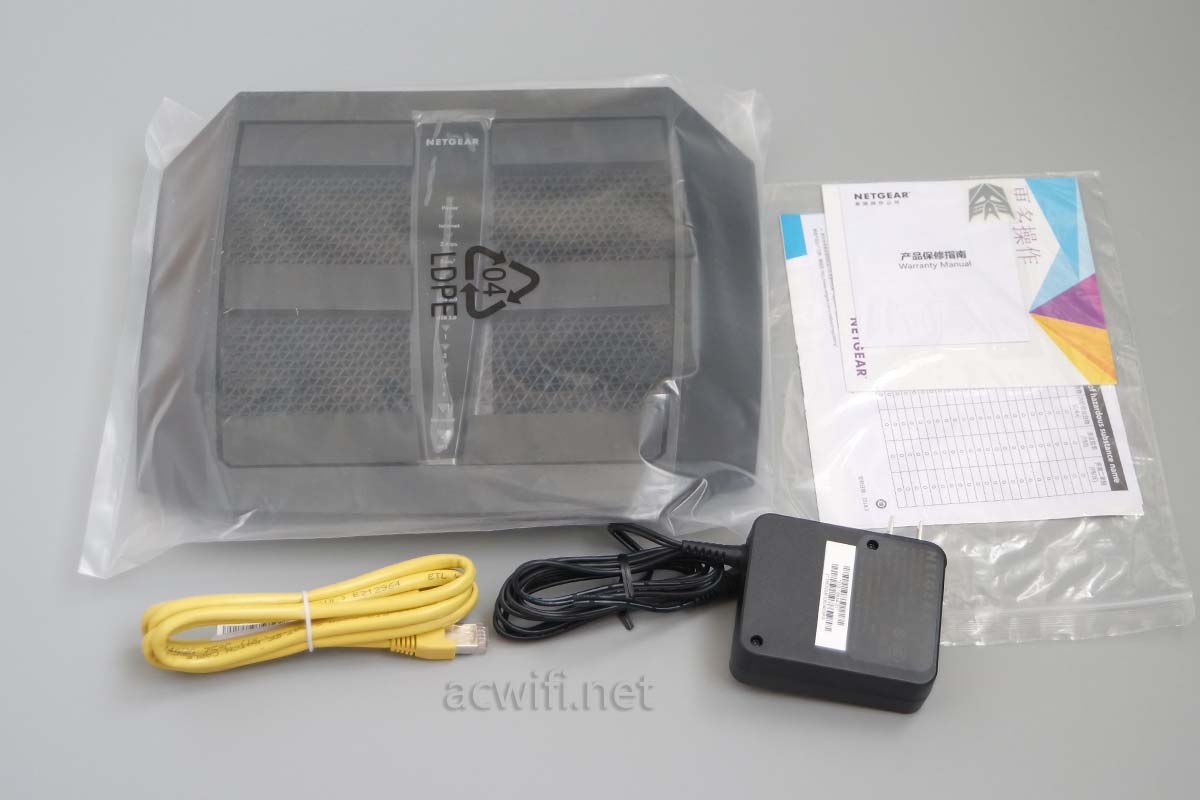

打开包装:

网件R8000拆机

网件送的网线好高质,比一些六类网线还要粗。

网件R8000拆机

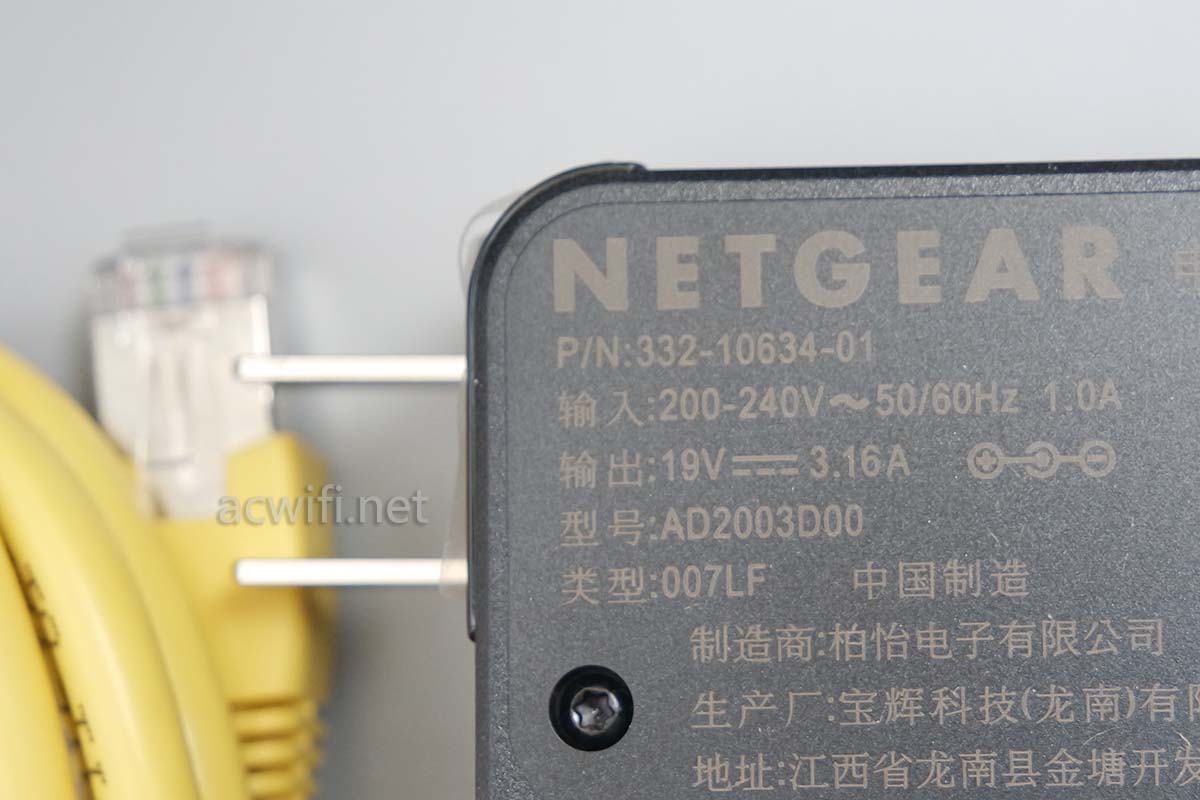

电源规格19V/3.16A

网件R8000拆机

网件R8000拆机

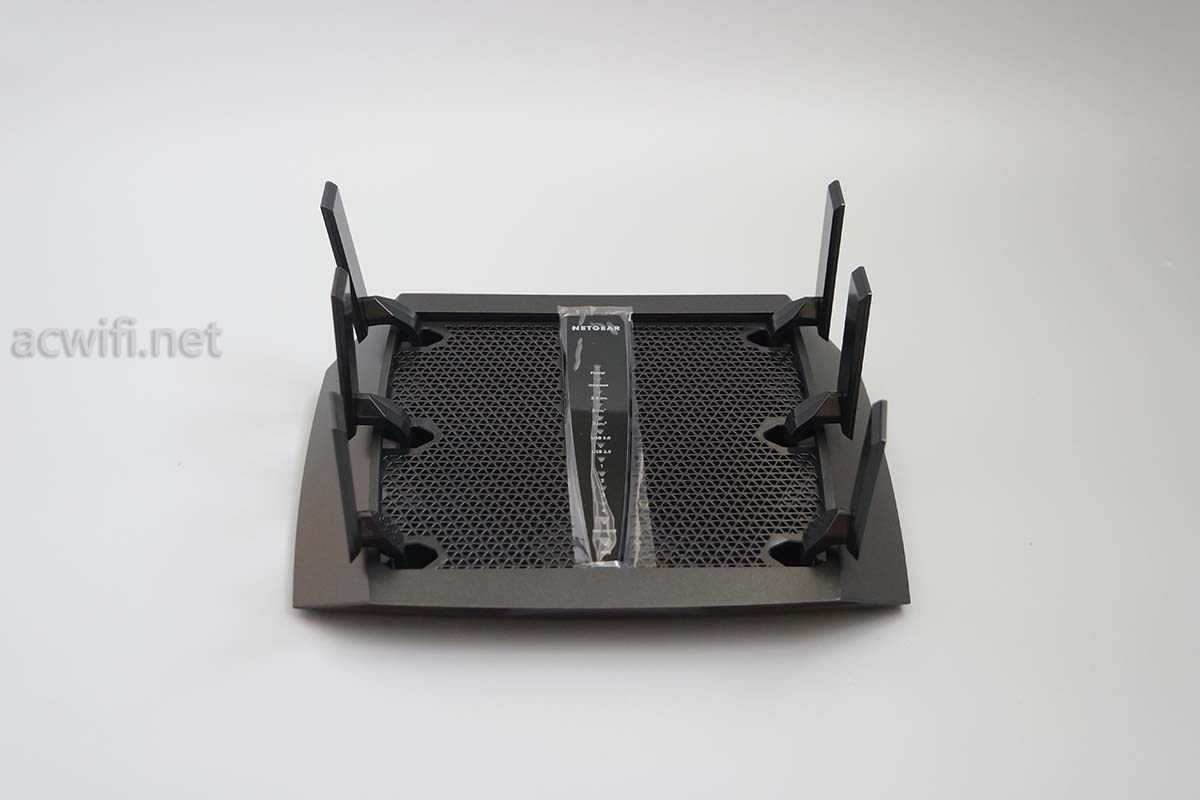

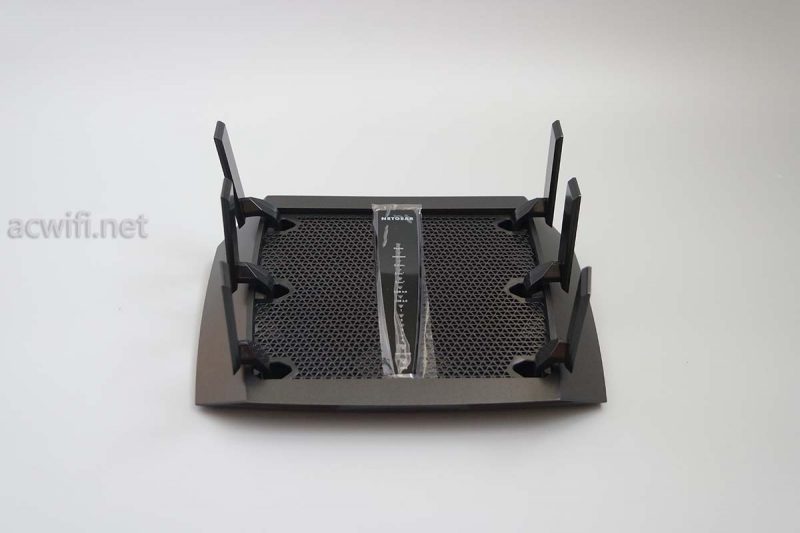

打开6根天线:

网件R8000拆机

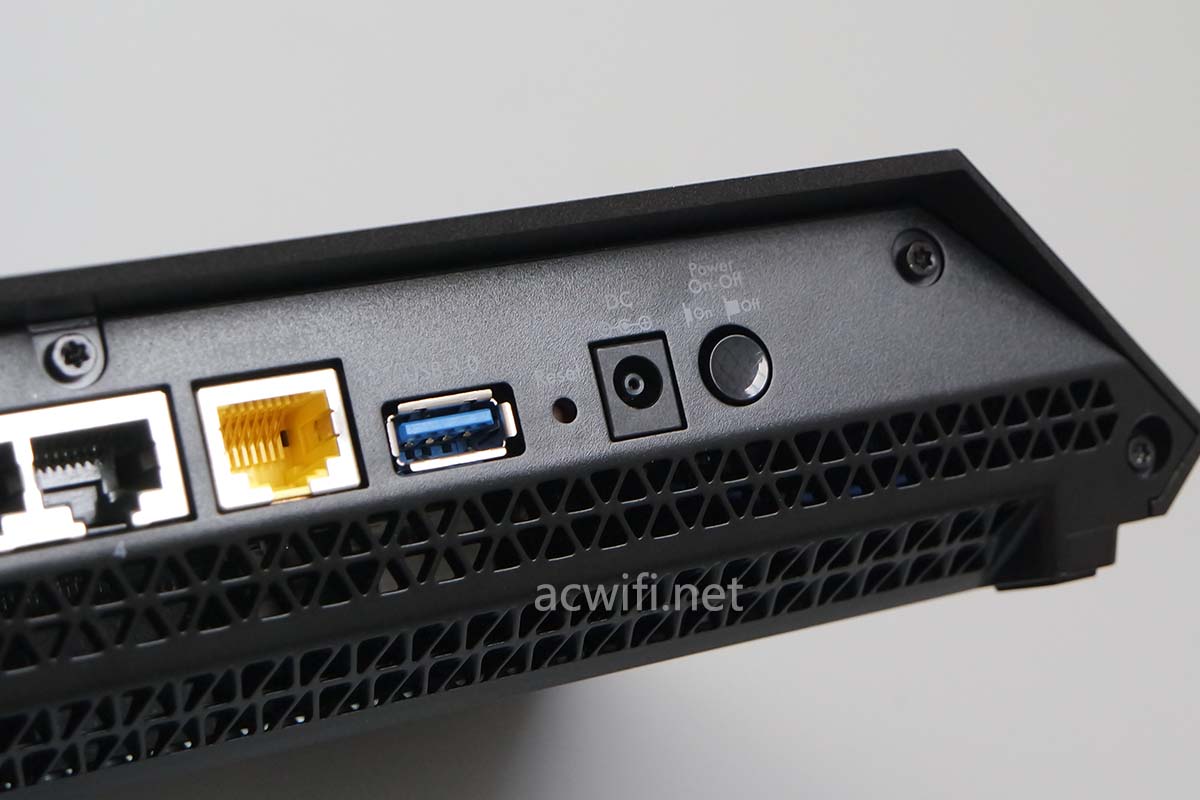

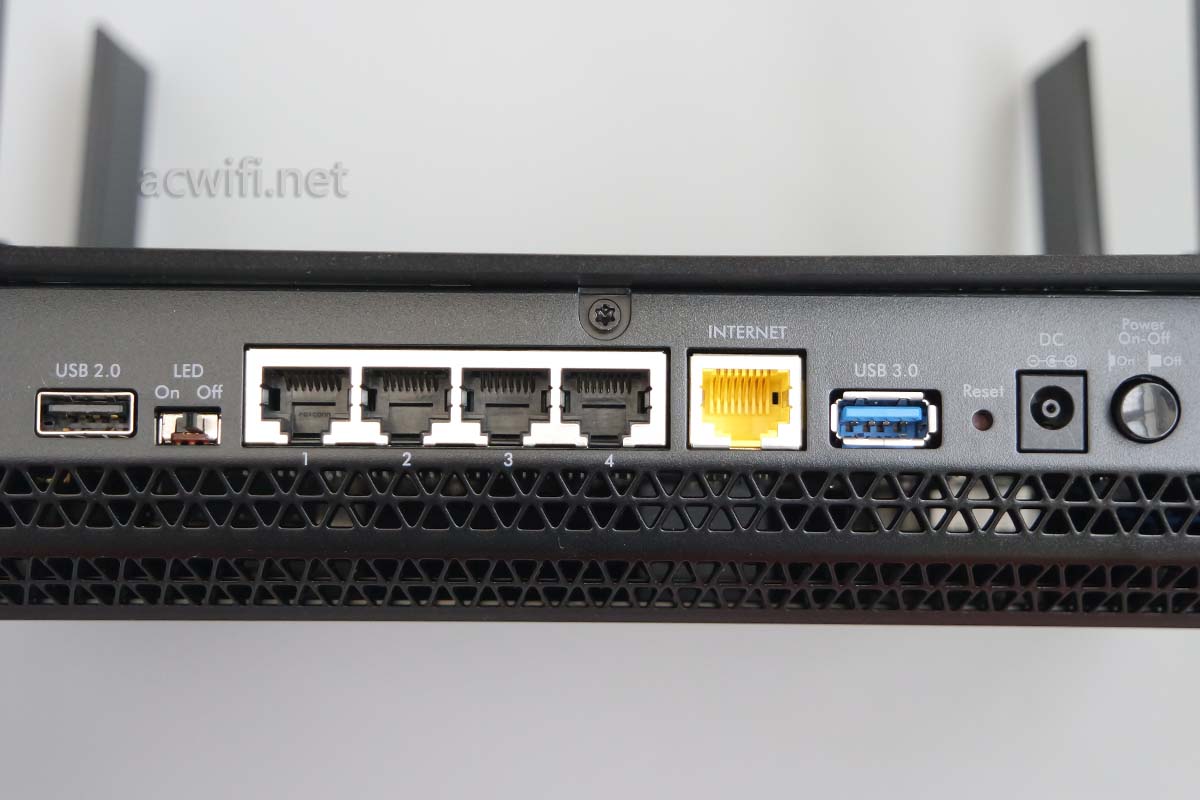

背面接口,1个USB2.0,1个USB3.0,5个全千兆网口。

网件R8000拆机

因为上年拆过网件R8000P和R7900P,外壳沿用于R8000,所以拆机也好下手些。

网件R7900P拆机,看一下跟R8000P有什么不同

先要取下接口背面的5颗梅花螺丝:

网件R8000拆机

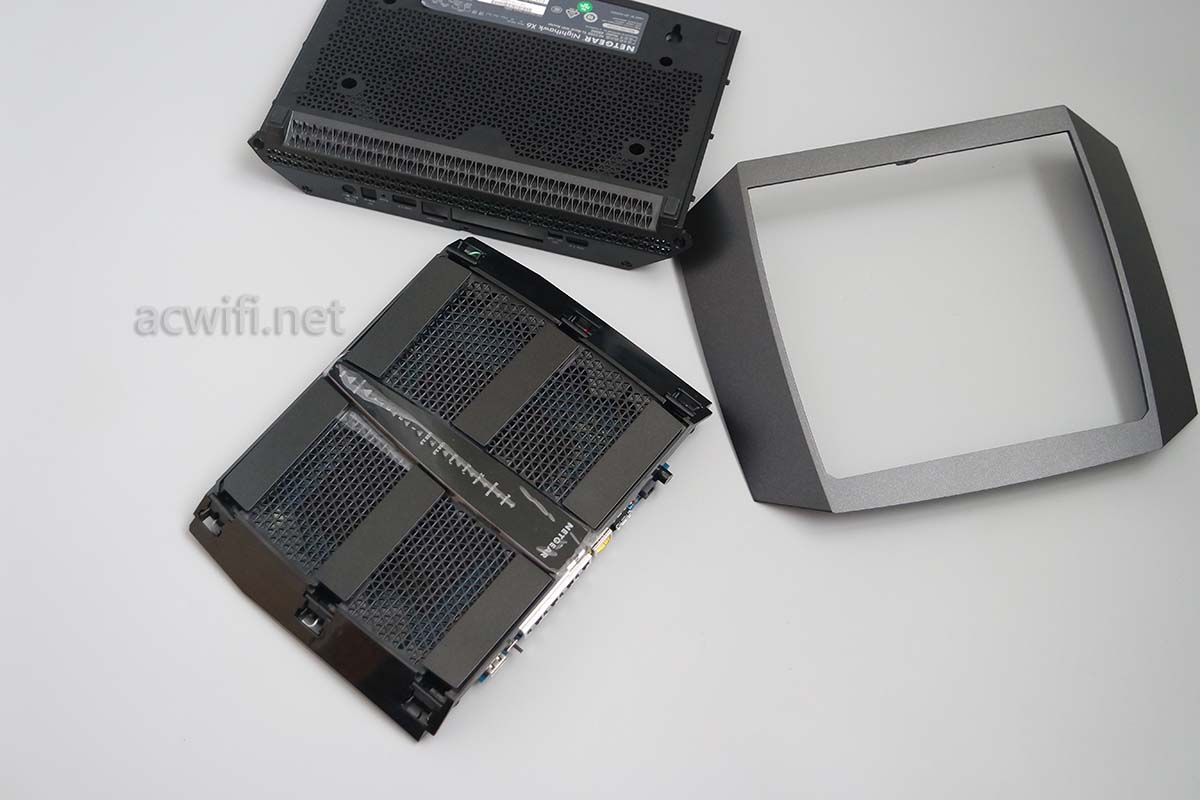

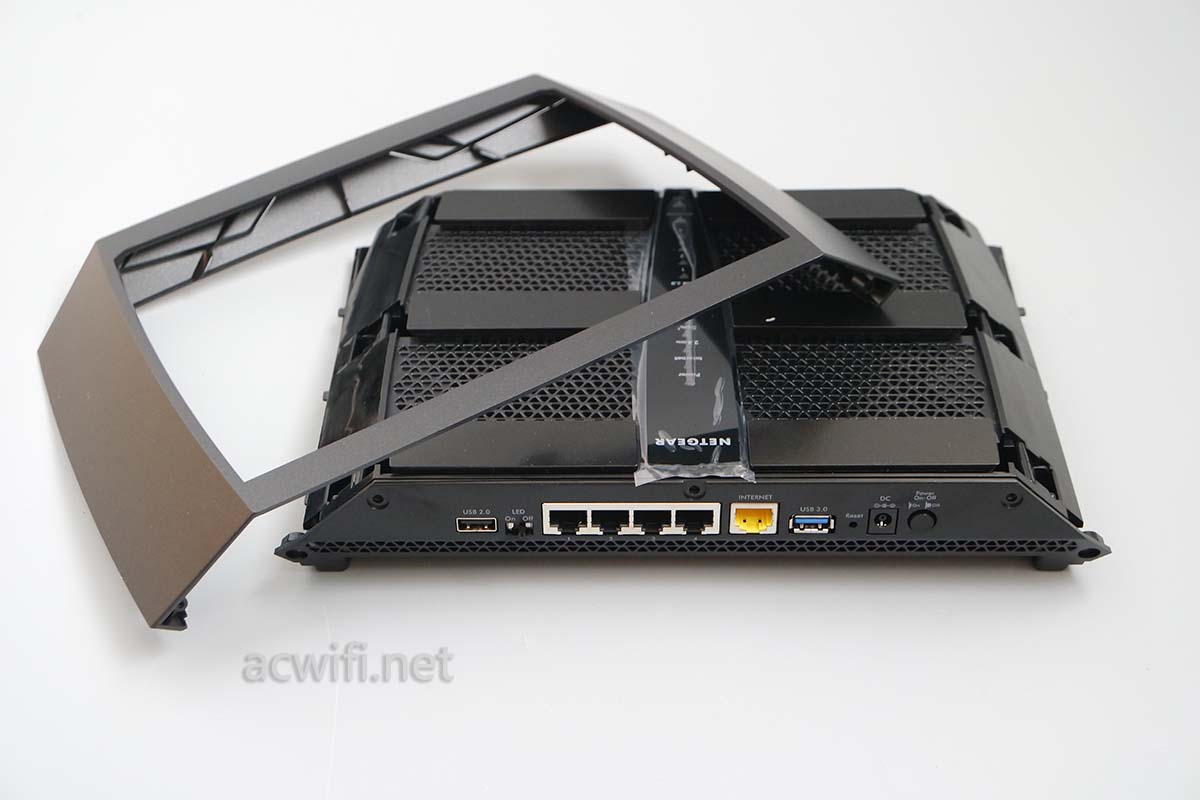

拆开边框,边框是为了固定6根天线。

网件R8000拆机

然后取出底壳上的5颗螺丝,有一颗是在标签纸下方,要撕开。

网件R8000拆机

翻转:

网件R8000拆机

把天线接口取下,把主板提起来,还不能完全分离出主板。

网件R8000拆机

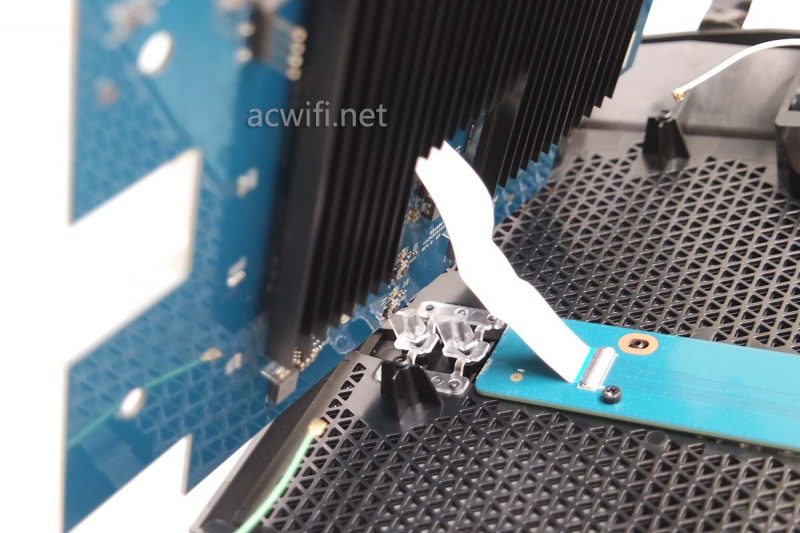

因为还有一根信号排线:

网件R8000拆机

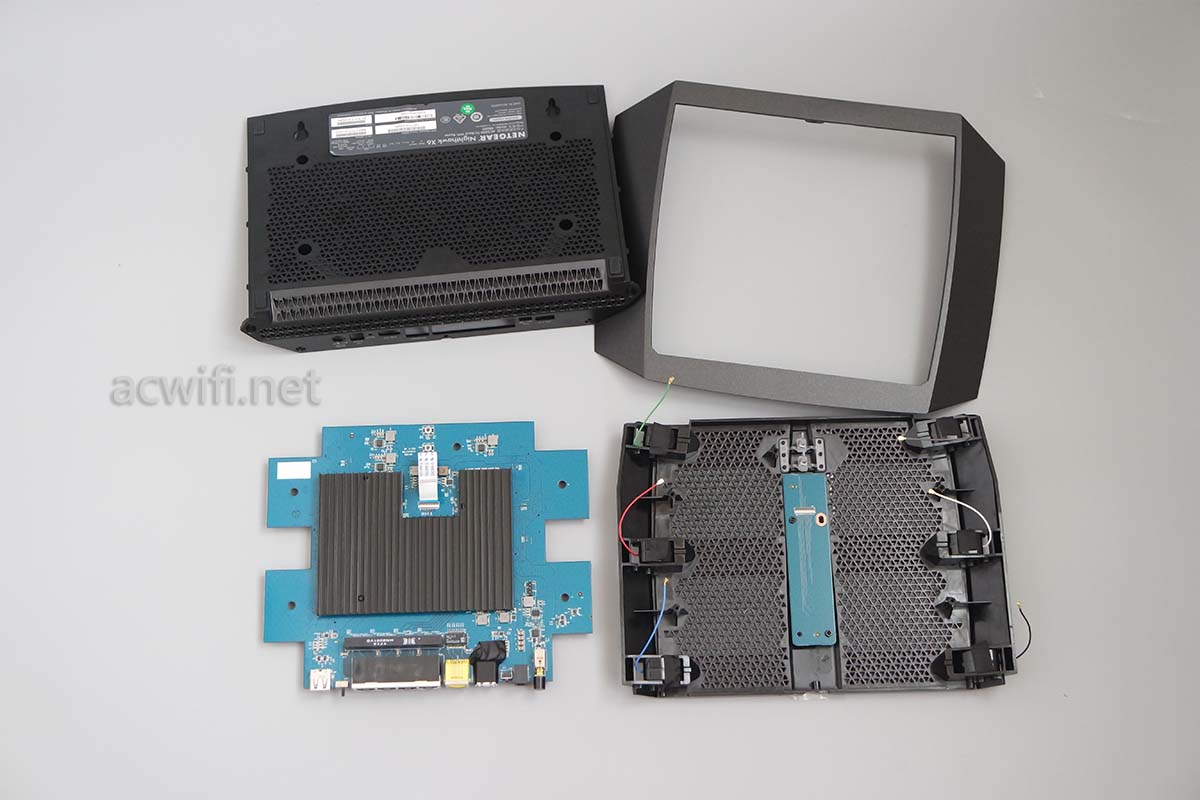

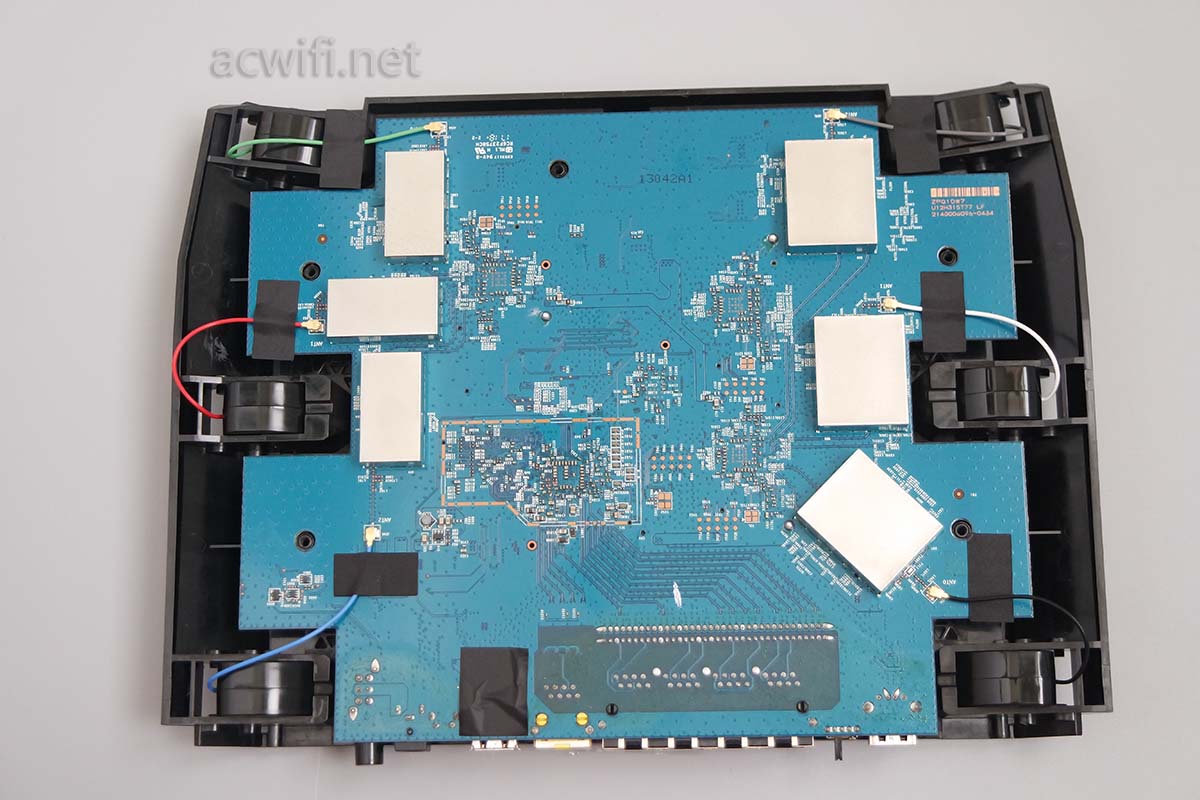

主板取出来了,其它三样东西可以拨开一边去。

网件R8000拆机

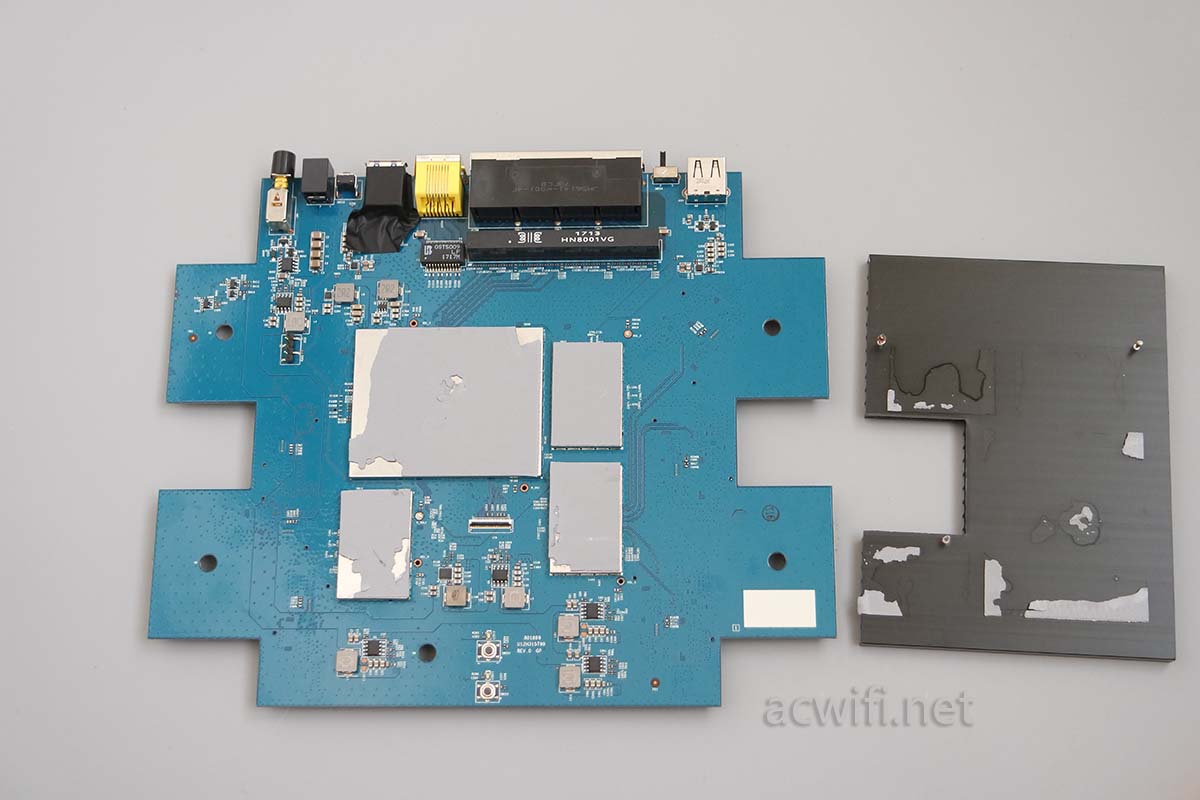

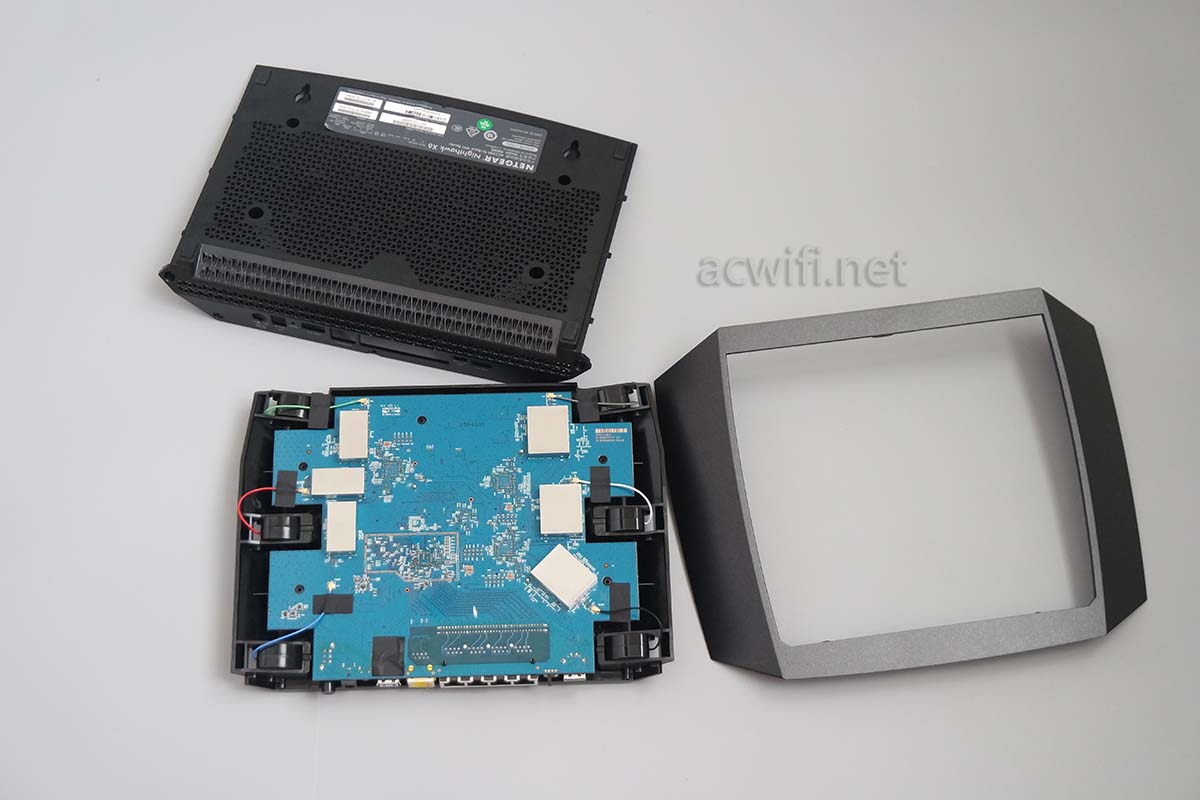

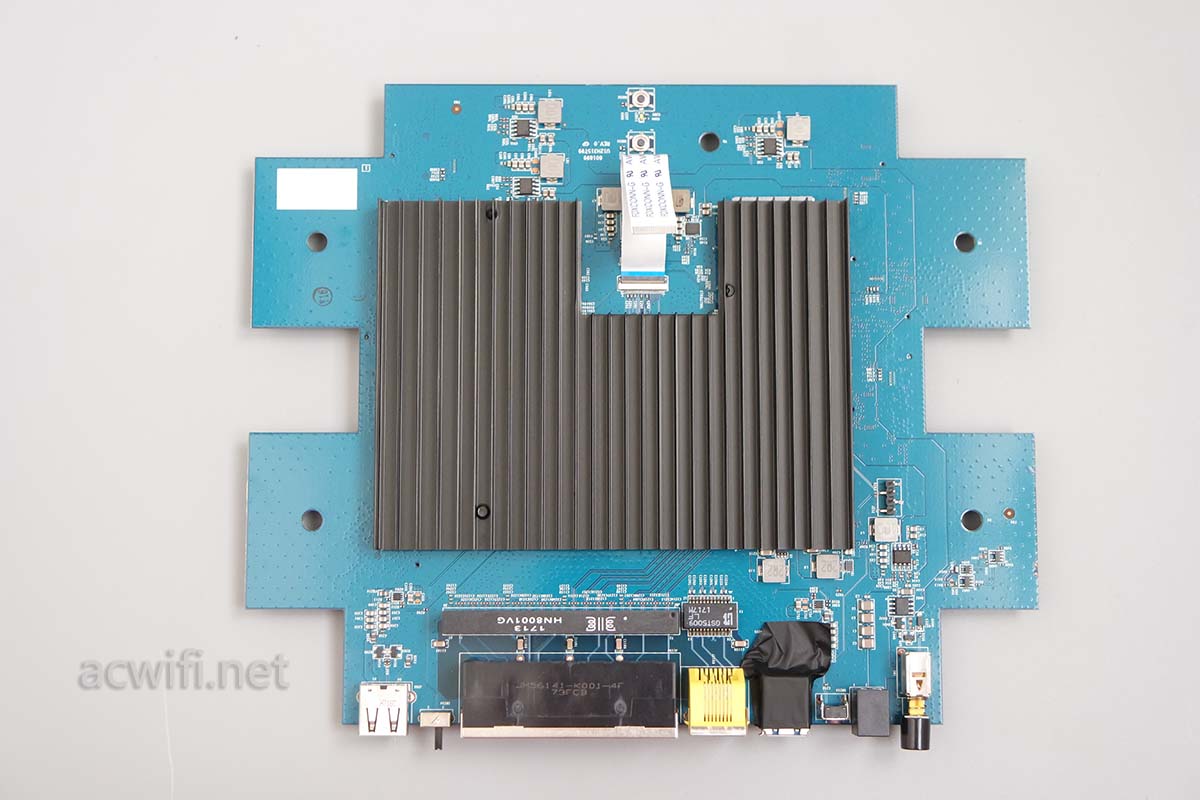

黑色的散热片覆盖了主板上的所有主芯片:

网件R8000拆机

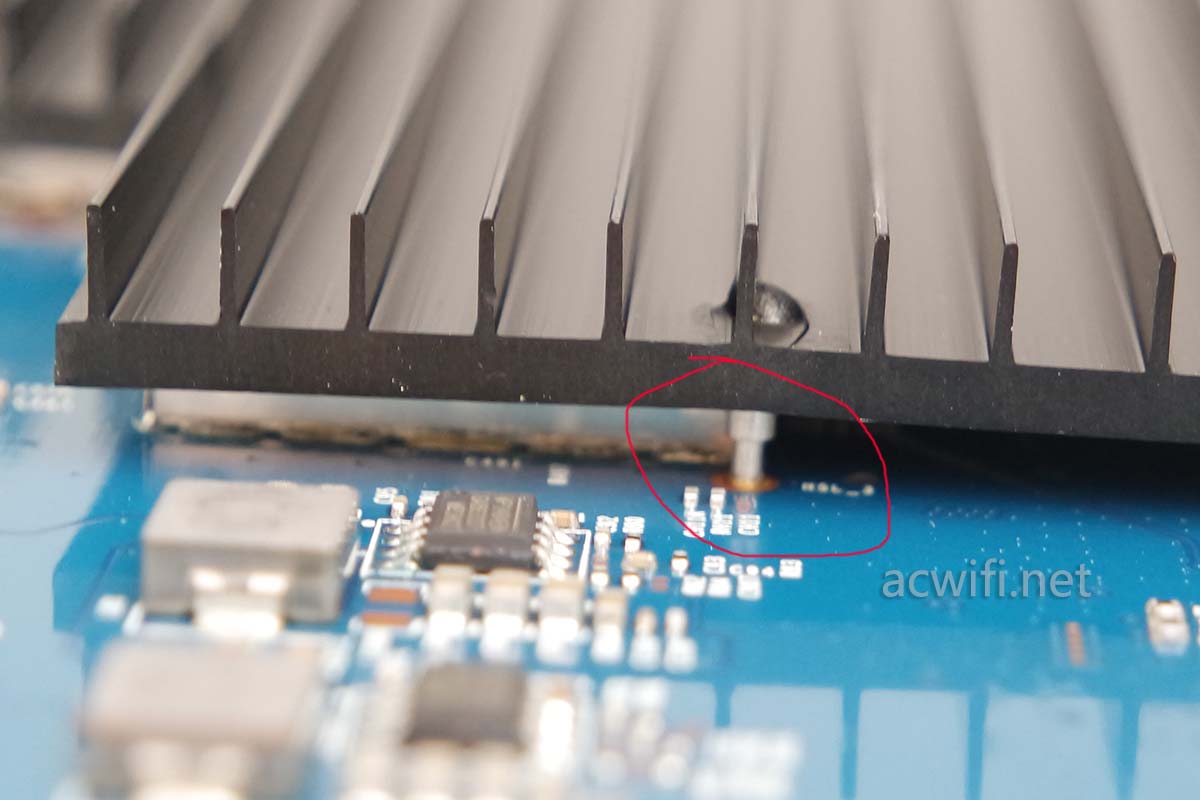

但是,它的三个支点焊在主板上,唉。

网件R8000拆机

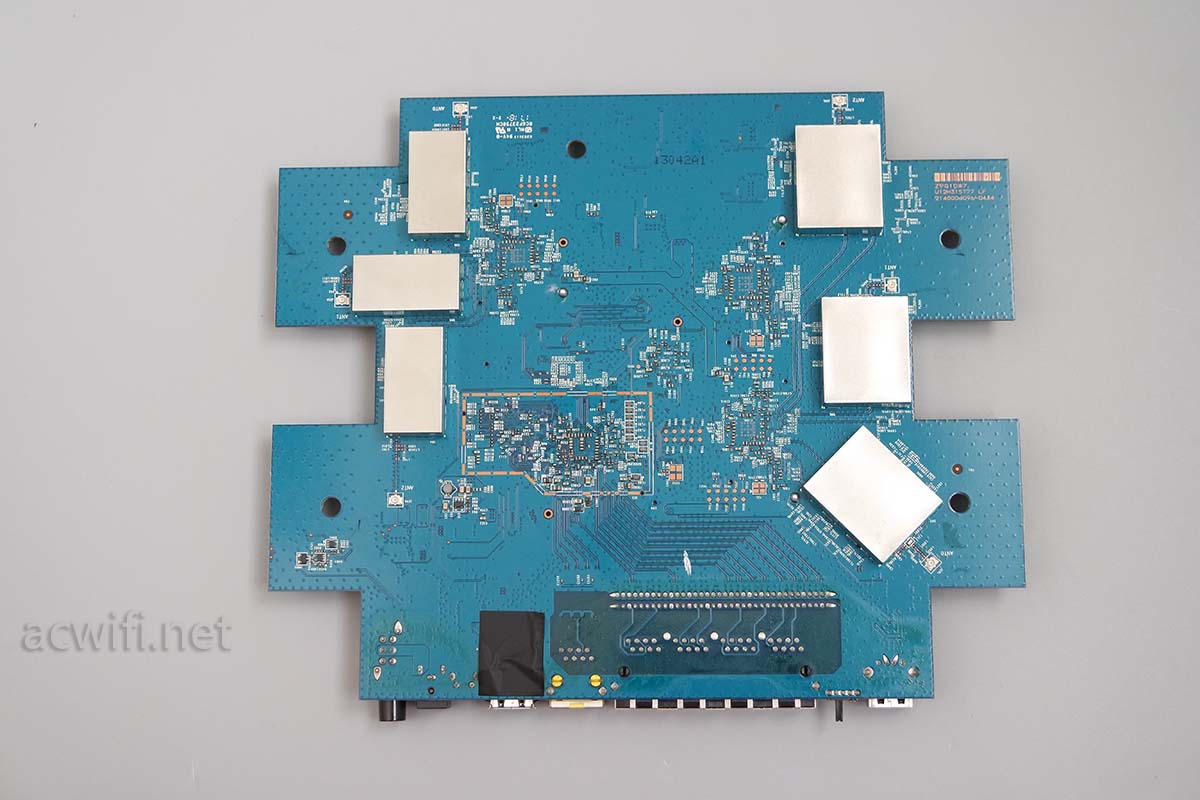

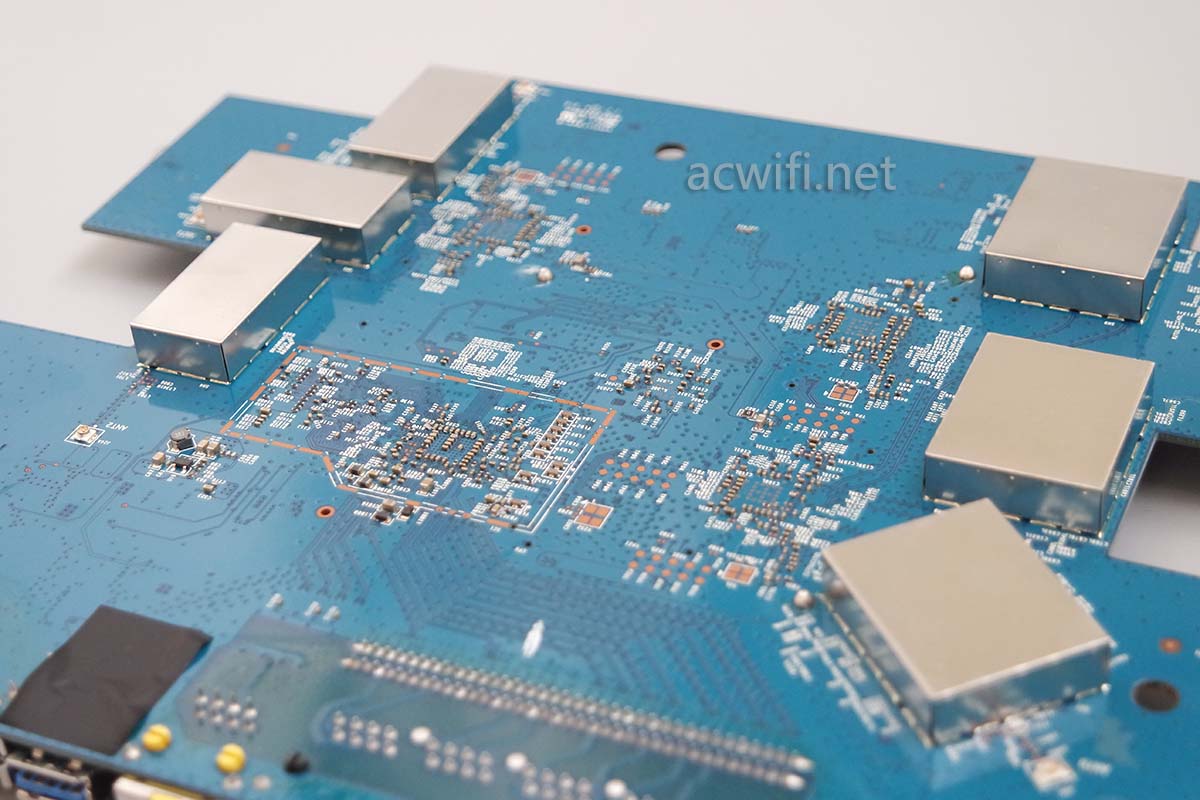

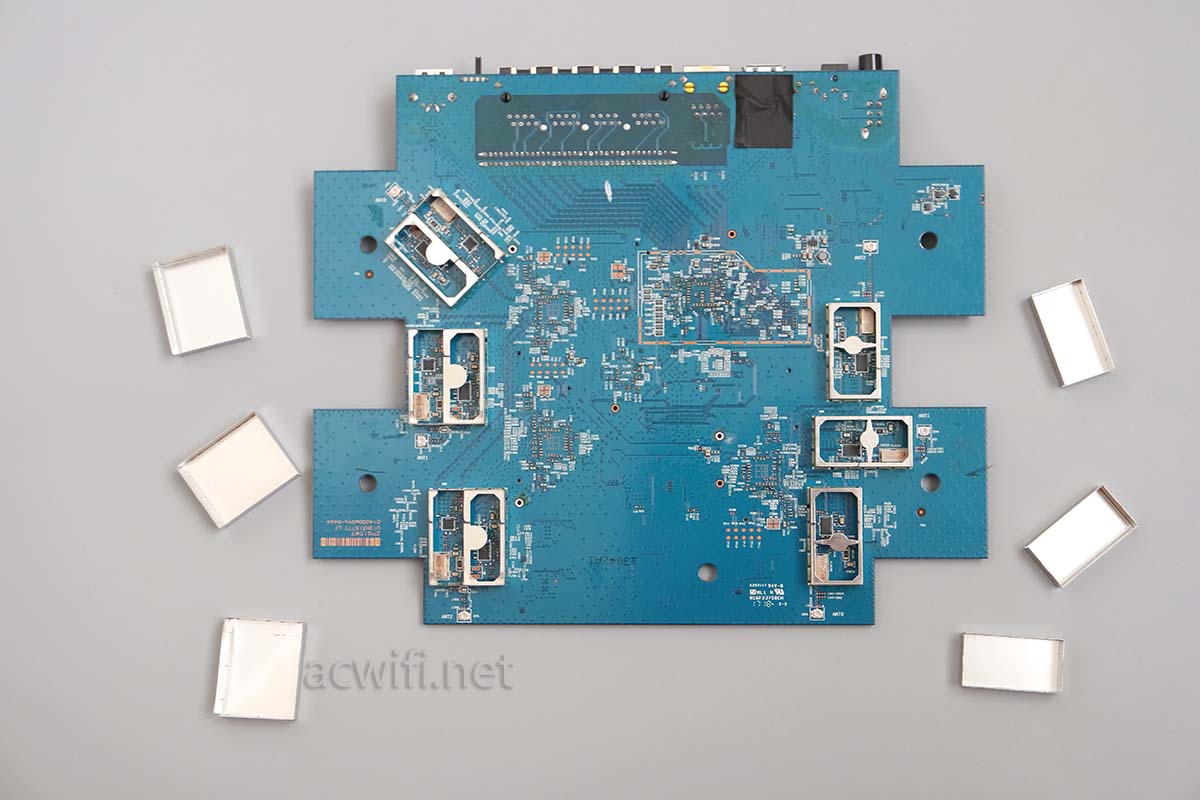

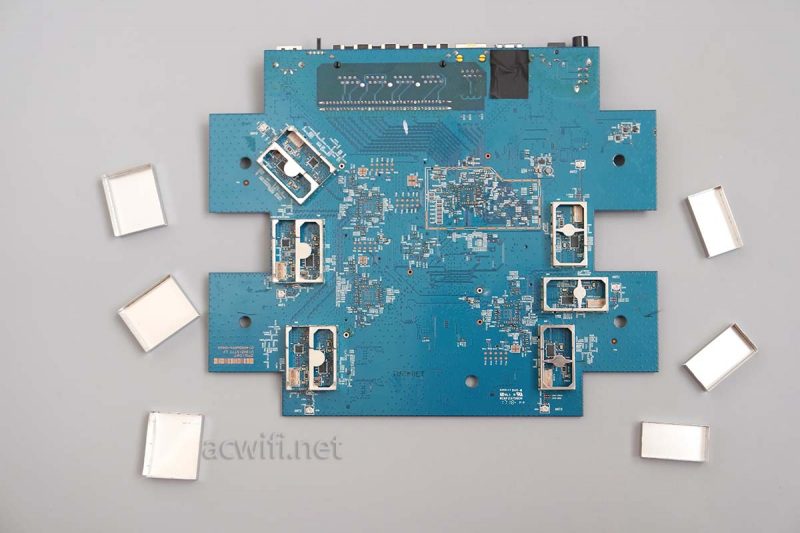

主板背面有6个小的金属屏蔽罩。

网件R8000拆机

从硕大的主板上看6个屏蔽罩显小,实际不小。

网件R8000拆机

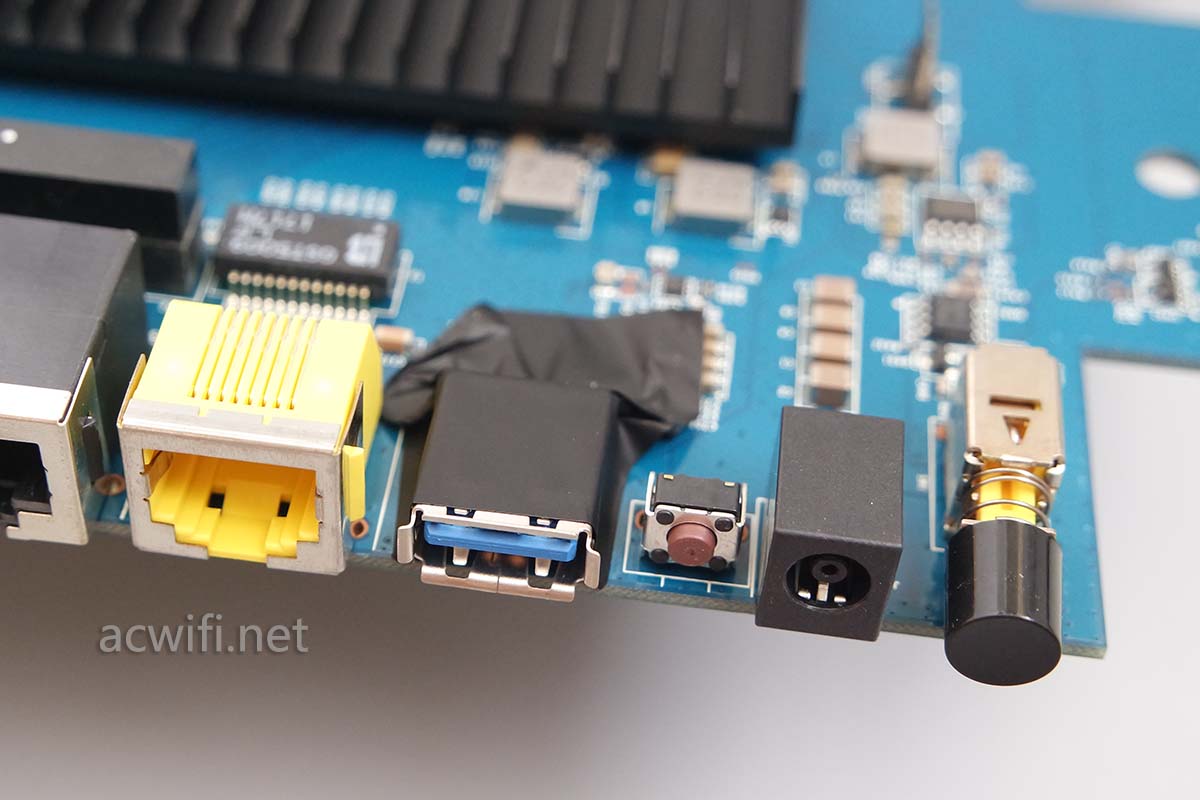

网件万年屏蔽胶布,努力地帮助USB3.0抗干扰:

网件R8000拆机

拿出许久没用的T12,调到350度,10秒后达到设定温度,上锡,经过一波10分钟的骚操作后,取下散热片:

网件R8000拆机

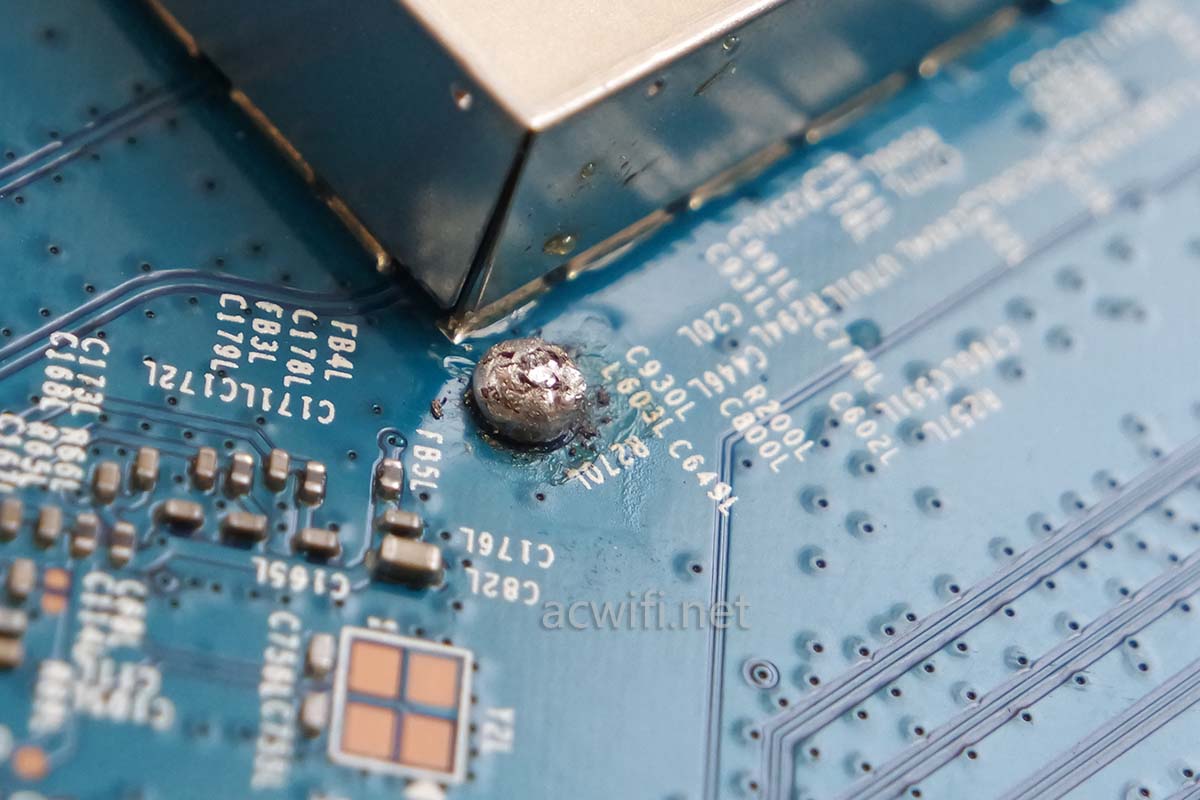

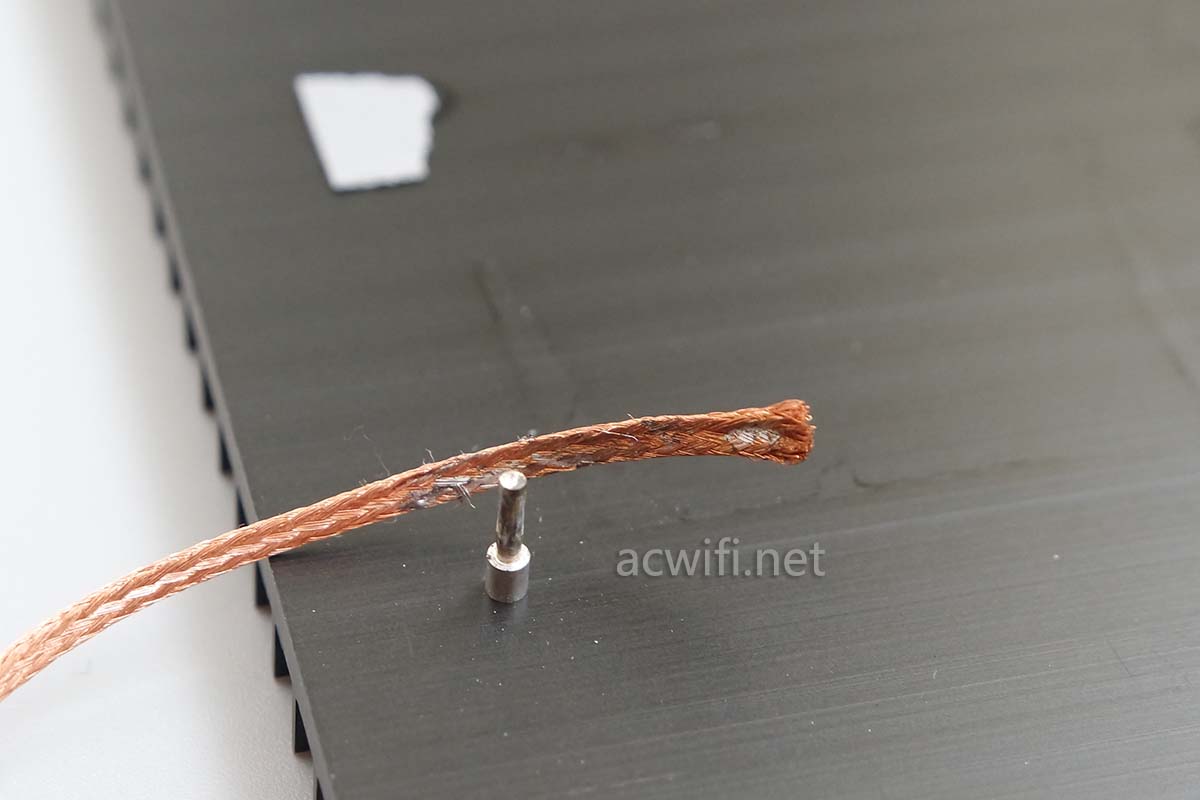

用吸锡带清除一下支柱和主板上三个定位孔表面的锡,拆机完成后好方便装回去。都是你们的教导呀!acwifi在此谢过。

网件R8000拆机

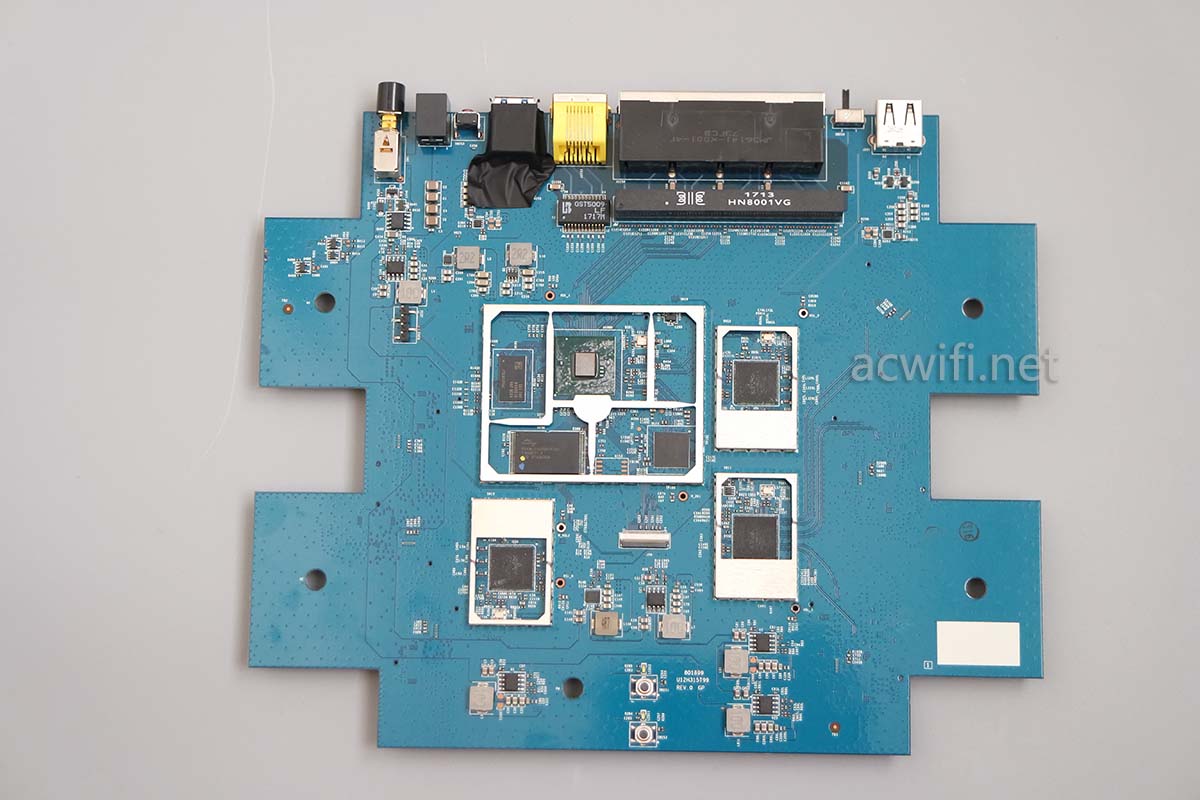

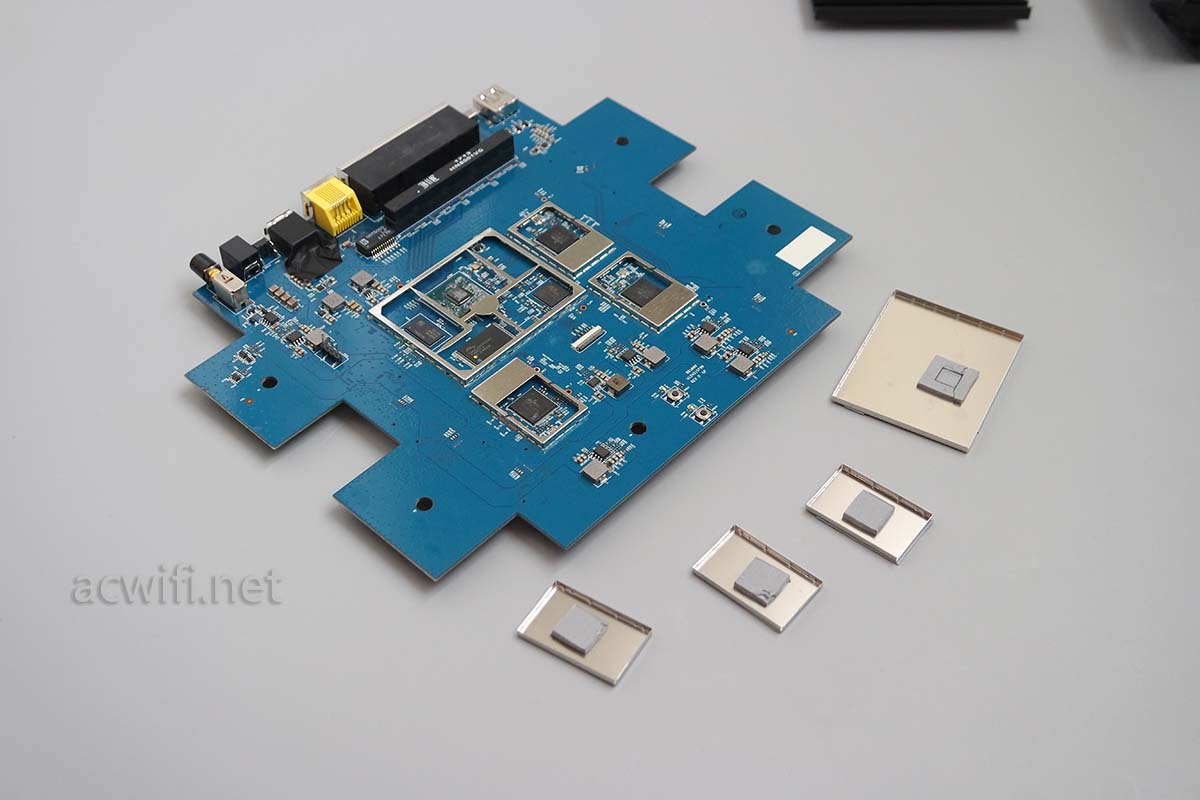

散热片下方的四个屏蔽罩取下来之后:

网件R8000拆机

除了主芯片多,围绕芯片周围的电源管理电路也挺多的。

网件R8000拆机

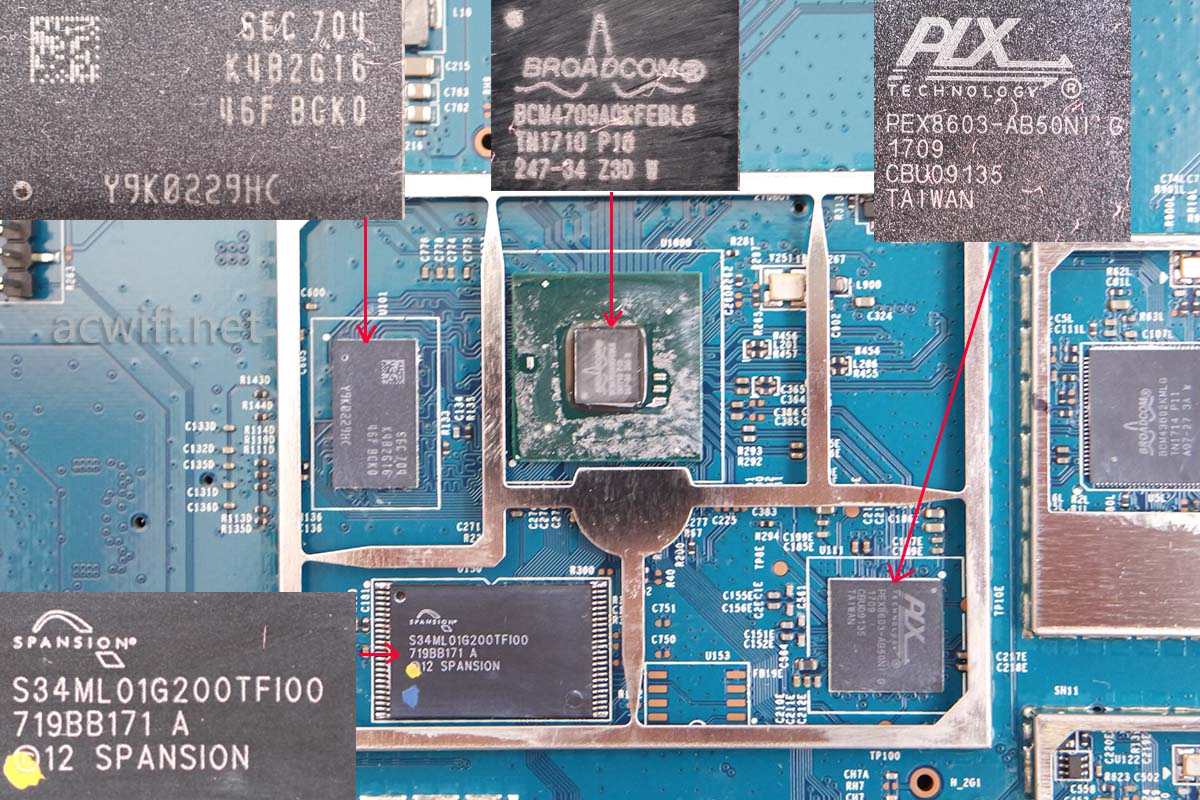

首先看CPU,CPU就是老版的博通BCM4709A0,A0就是1GHz频率,C0就是1.4Ghz频宽,R8500、AC88u、斐讯K3用的就是BCM4709C0。

CPU左边一颗内存芯片,丝印着K4B2G1646F,三星DDR3L内存,容量256MB。

CPU左下方量颗闪存芯片,丝印着S34ML01G200TFI00,容量128MB。

网件R8000拆机

右下角有一颗芯片丝印着PEX8603,PCI Express Gen 2 Switch,3 Lanes,把一条PCIE通道一分为三。

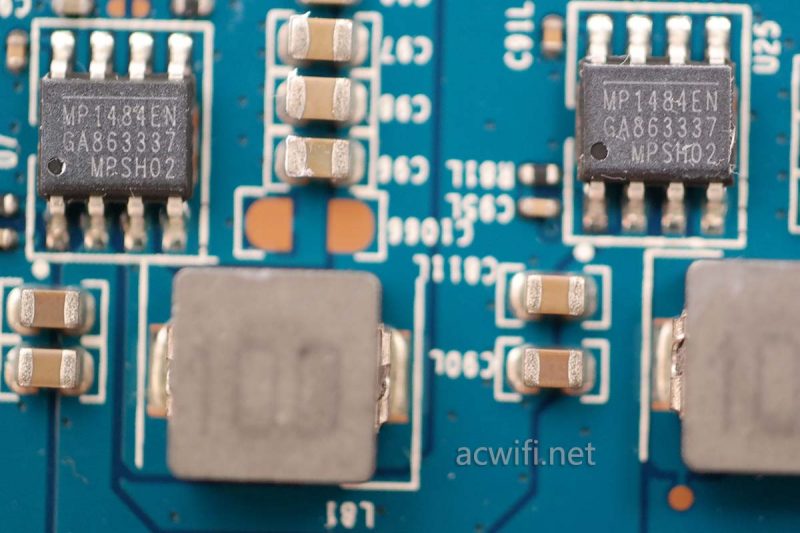

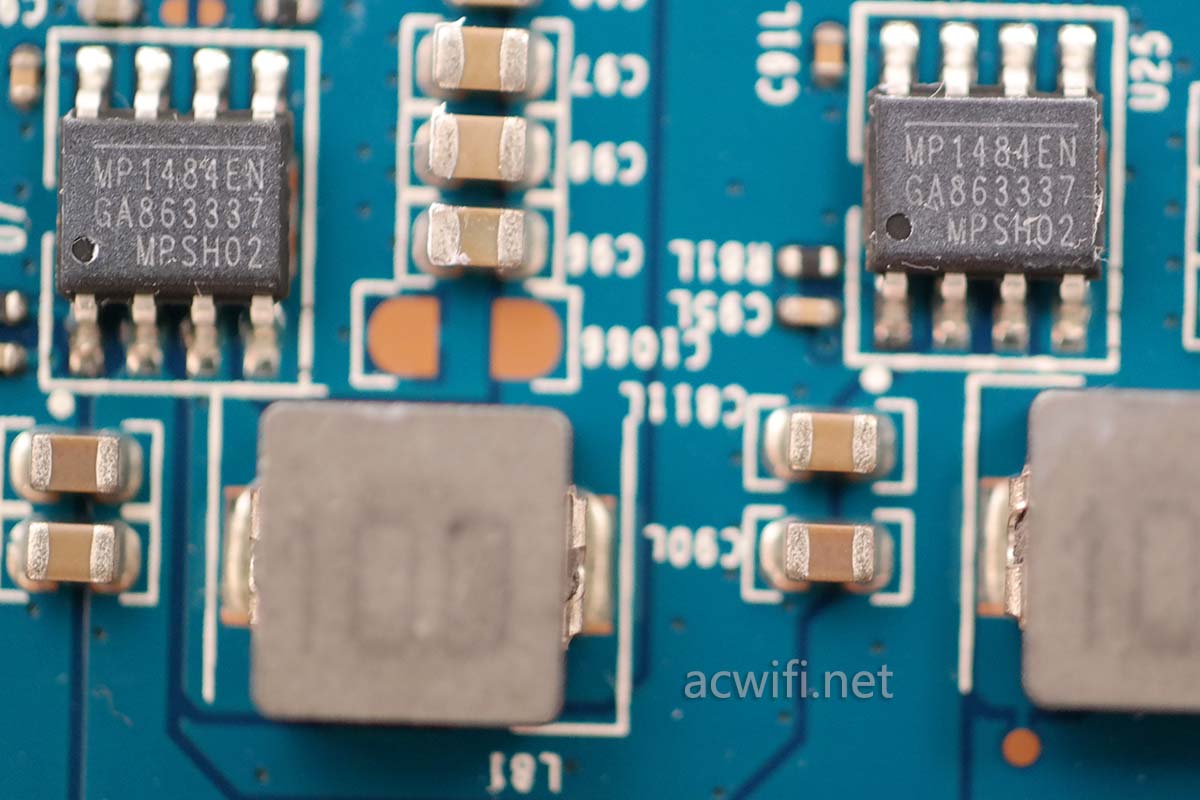

电板上布满了这种电源管理芯片,型号是MP1484EN。在CPU和三颗无线芯片附近均有。

网件R8000拆机

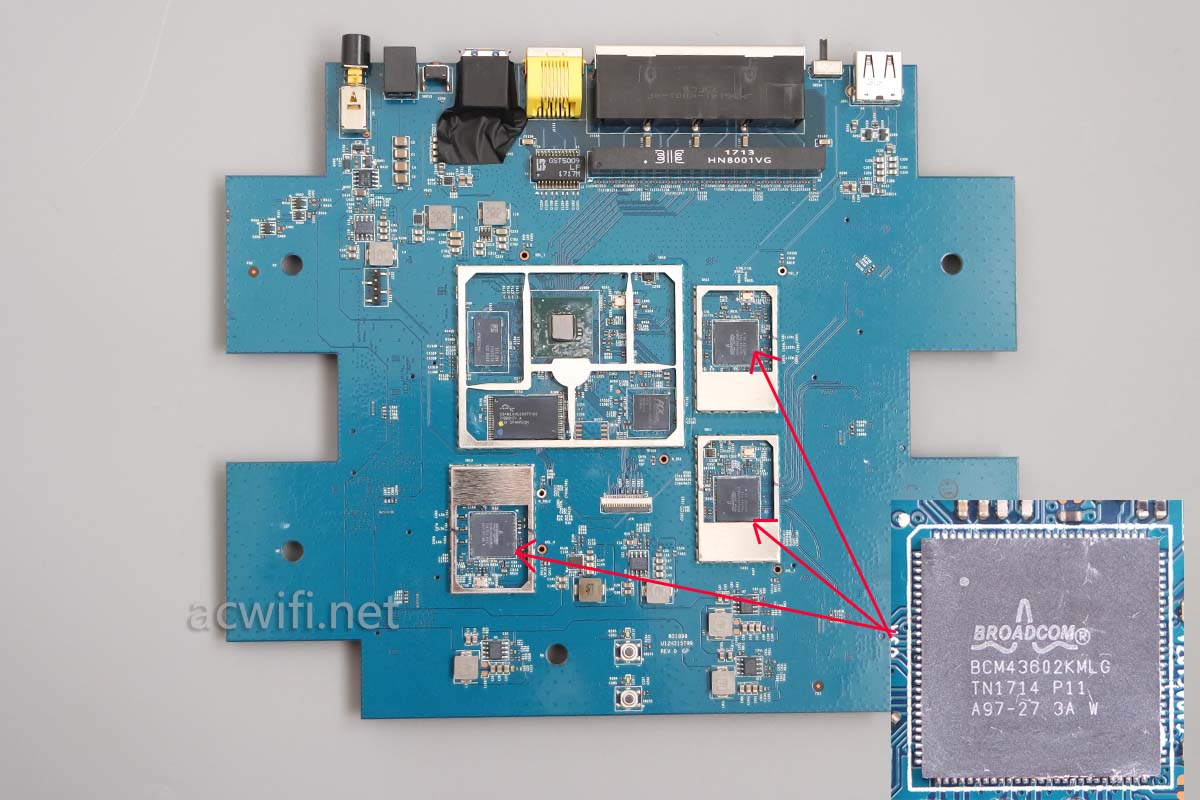

三颗无线芯都是BCM4360,参数是一致的,它即可用于2.4G也可以用于5G,都是3x3mimo,支持256-QAM。

网件R8000拆机

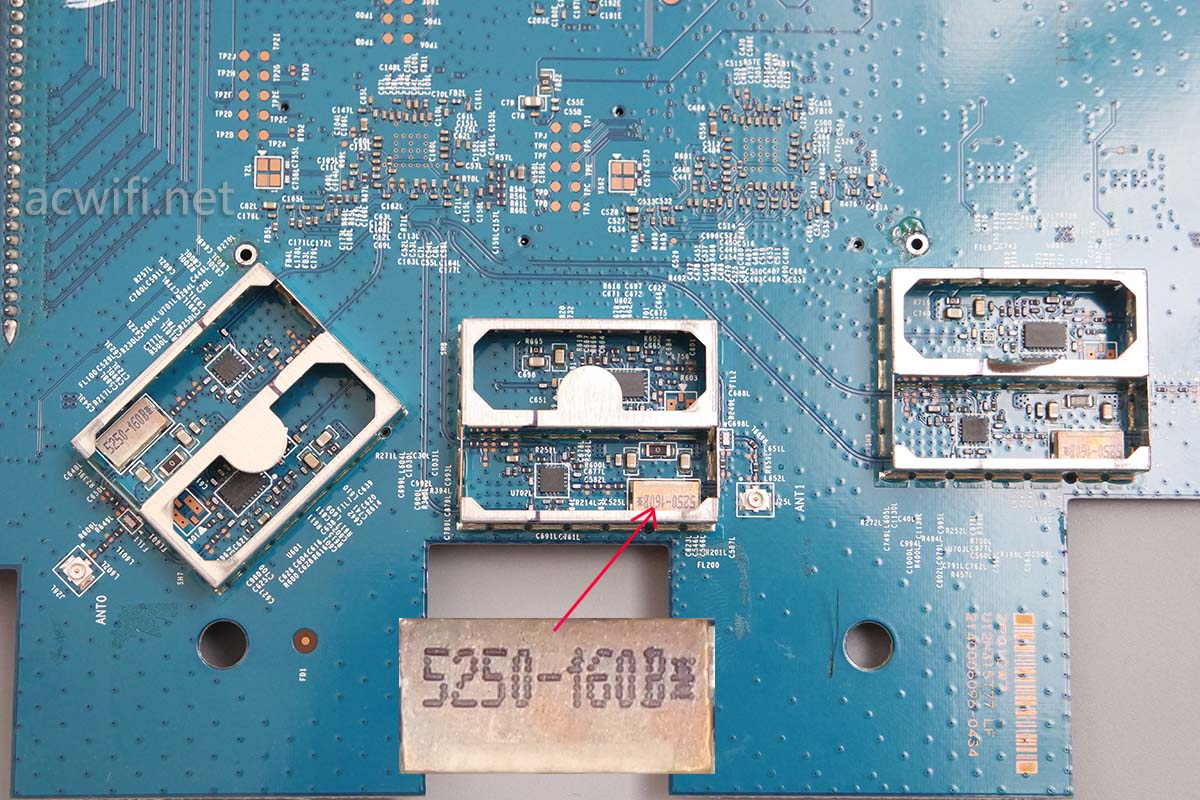

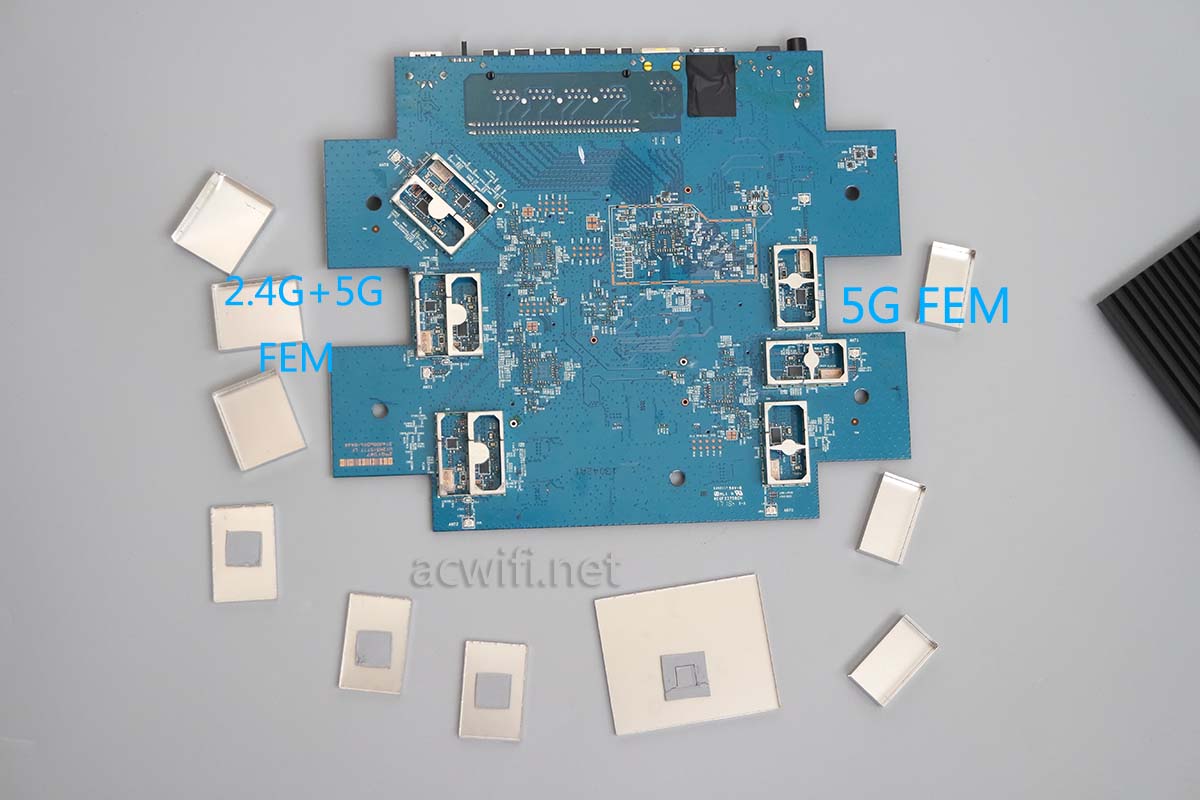

没有看见有外置功放,那么肯定在主板底面的6个屏蔽罩内了。拆开:

网件R8000拆机

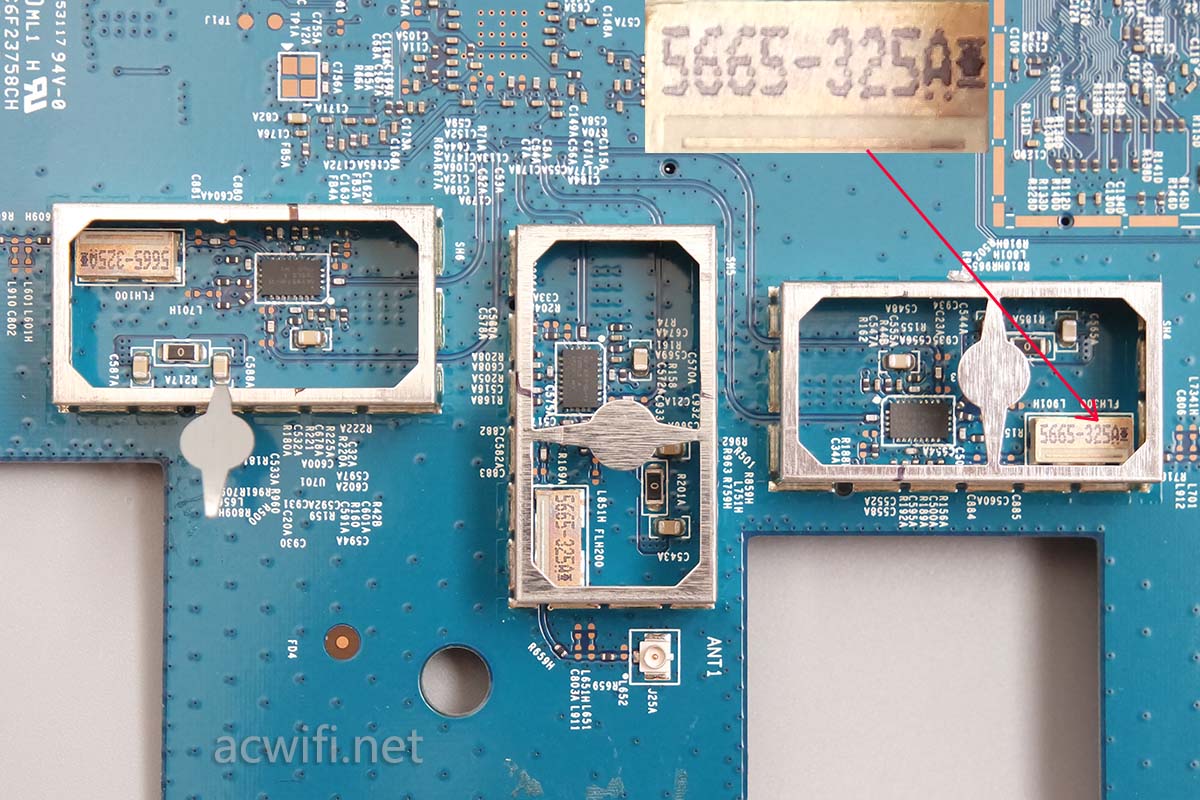

这是其中的三个,单个屏蔽罩里面有一颗功放芯片,只有一颗,必然是5G功放了,金色的是介质滤波器,看数字,像是负责高信道的5G。下图左边我故意剪开小铁片,好谦虚看清楚里面的电路。

网件R8000拆机

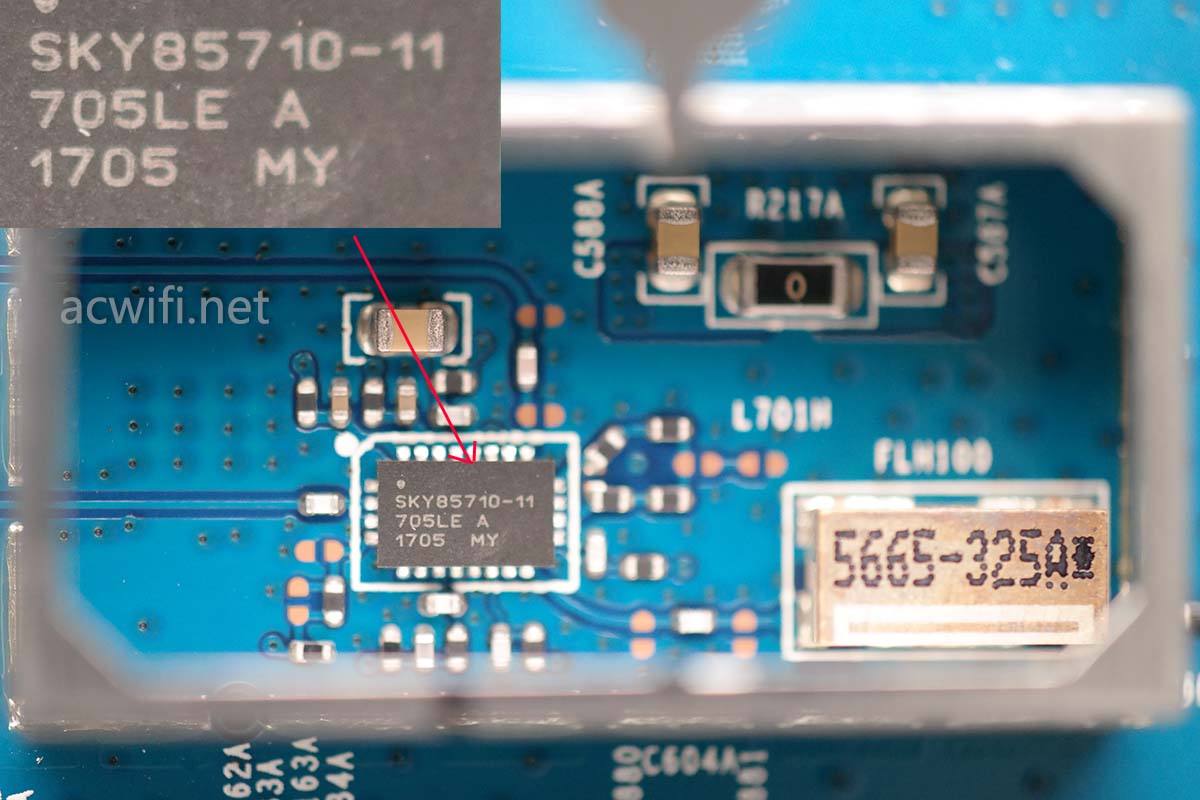

放大看看是啥型号,丝印着。。。。直接就是型号了SKY85710-11,是一颗5G FEM芯片,集成了三大件,PA、LNA、T/R switch。

网件R8000拆机

SKY85710-11的参数如下:

 Integrated high performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
Integrated power detector and directional coupler
Transmit gain: 31 dB
Receive gain: 12 dB
Output power: +21 dBm @ 1.8% EVM, HT80, MCS9, 5 V
Output power: +22 dBm @ 3% EVM, HT40, MCS7, 5 V
Small, QFN (24-pin, 3 x 5 mm) package (MSL3, 260 C per
JEDEC J-STD-020)

看MCS9那一行就行,放大功率+21dBm=128mW,一般。

再看另外一组三个屏蔽罩,有金色的介质滤波器那一路就是负责5G的,从上面的数字看估计是负责低信道5G。

网件R8000拆机

放大看里面的功放芯片。

网件R8000拆机

上图中,SKY85309-11是2.4G FEM芯片,集成了PA、LNA、T/R switch。

SKY85309-11的参数如下:

 Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
Fully matched input and output
Integrated power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 13 dB
Output power: +22 dBm @ 1.8% EVM, HT40, MCS9, 5 V
Output power: +24 dBm @ 3% EVM, HT40, MCS7, 5 V
Small QFN (24-pin, 3 x 5 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

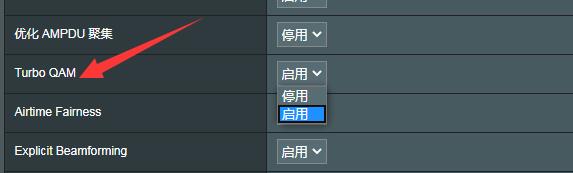

看MCS9那一行,在40MHz频宽下,放大功率+22 dBm=160mW,不算高。要想2.4G信号更强,可以设置使用MSC7,网件官方固件里的无线设置里有个最高无线速度,降低一档就是了(288Mbps)。而梅林固件里可以在专业设置里关掉Turbo QAM,但速率也会下降,例如手机从183Mbps降至144Mbps无线连接速率。这是理论呀,有兴趣的可以试度。理论上在64-QAM时放大功率+24 dBm=250mW。但我国的2.4G标准是100mW内呀。

set03

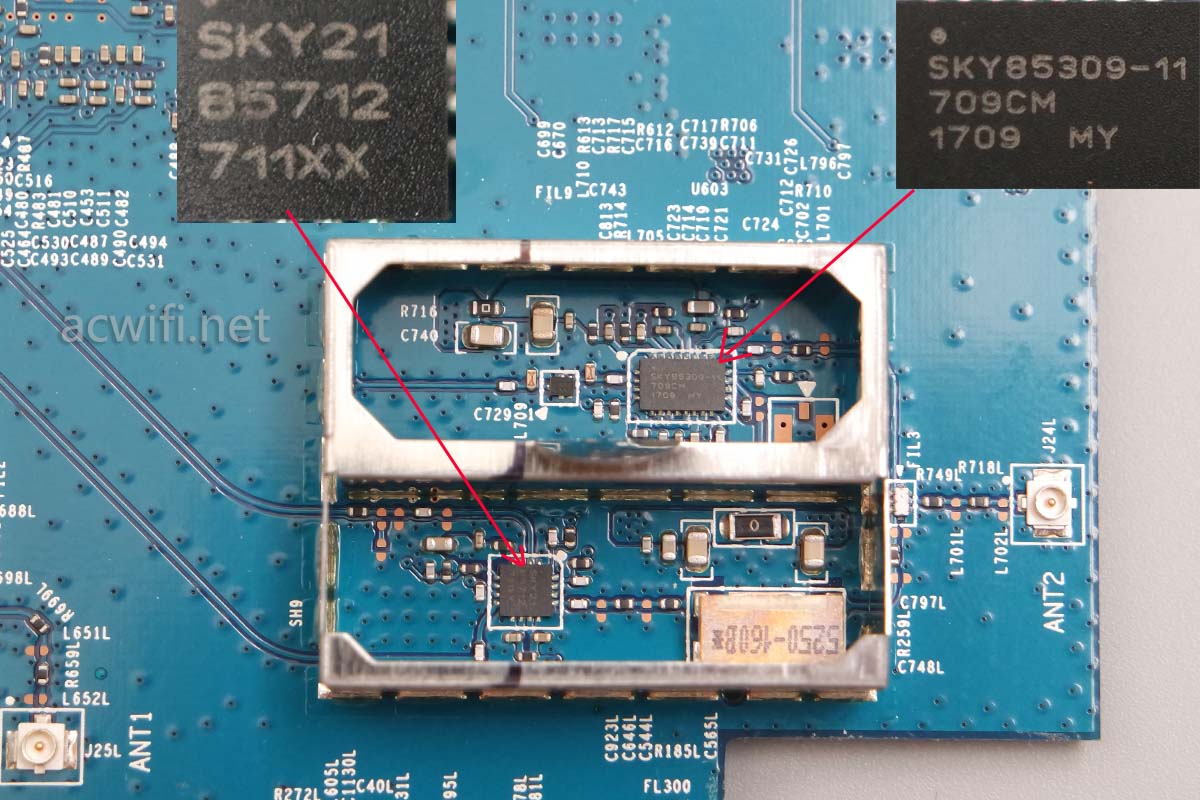

还有一颗芯片上丝印着SKY2185721,型号是SKY85712-21,属于5G FEM芯片,集成了功率放大器、低噪声放大器、收/发切换开关。

SKY85712-21的参数如下:

Integrated high-performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
Integrated power detector and directional coupler
Transmit gain: 27 dB
Receive gain: 12 dB
Output power: +19 dBm @ 1.8% EVM, HT80, MCS9, 5 V/4.2 V
Output power: +20 dBm @ 3% EVM, HT40, MCS7, 5 V/4.2 V
Small QFN (16-pin, 3 x 3 mm) package
(MSL3, 260 C per JEDEC J-STD-020)

看MCS9那一行,放大功率+19dBm=80mW,这个属于低功率。所以经常听人说R8000的信号不如R7000的。。

网件R8000拆机完成了。

网件R8000拆机

把屏蔽罩和散热片装回去,我弄的这个焊点是不是不及格呀?

网件R8000拆机

刚买回来的时候听说R8000要拆机才能刷梅林固件,一直没弄,今天直接在后台更新刷机,先在原厂固件的后台用过渡固件刷进去,过渡固件是R8000_380.63_2_X7.2.1.chk,刷入之后就是梅林界面,进去恢复 出厂设置一次,重启后再刷入想刷的版本,我刷的是7.7:R8000_380.68_4-X7.7-koolshare.trx,刷完后网口不会分配IP给电脑,百度了一会儿,说用手机连接WIFI可以在路由界面点重启,连续软重启2次后网口可以分配IP给电脑了。善用搜索可以解决一些问题。

我的R8000官方固件版本号是V1.0.3.54_1.1.37。

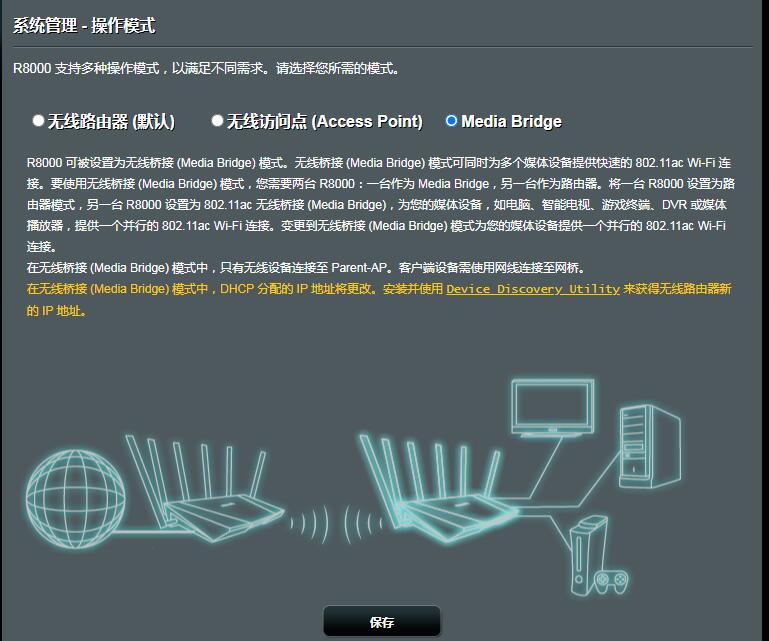

网件R8000是三频无线路由器,如果用一个5G无线中继主路由器的5G,它还有一个5G就可以给无线设备连接使用,这样要可以避免无线中继掉速的现象 。但网件原厂固件没有这个功能,我以为刷了梅林固件就有,但事实并没有。只有无线桥接,它的无线桥接是当无线网卡用,网口可以上网,但无线没有用,手机看不见它的无线。但可以用无线设置里的WDS,只是设置它有点难度 ,重点是很多路由器放弃WDS了,老毛子固件和华硕固件里有。

R8000 ML

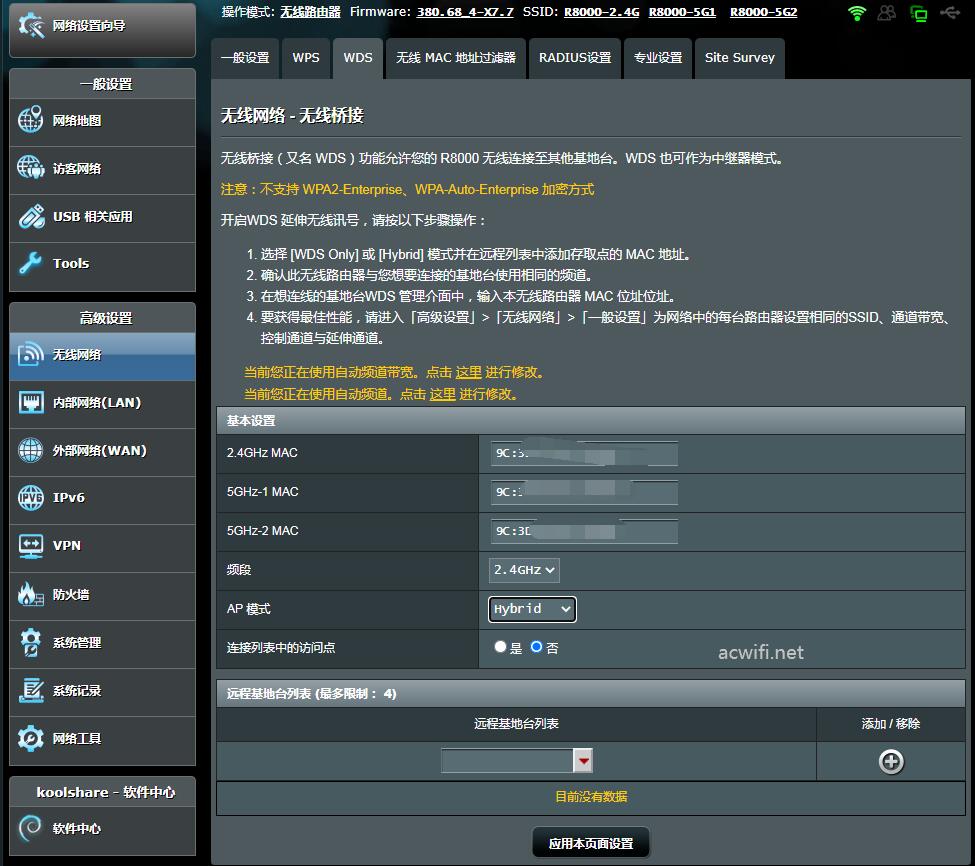

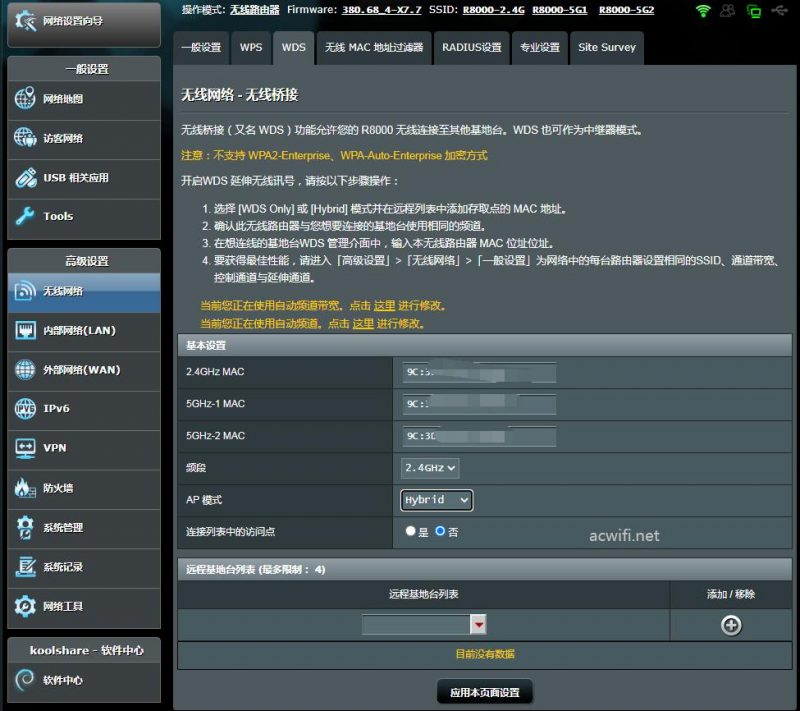

WDS菜单选项:

set04

开启WDS 延伸无线讯号,请按以下步骤操作:

  1. 选择 [WDS Only] 或 [Hybrid] 模式并在远程列表中添加存取点的 MAC 地址。
  2. 确认此无线路由器与您想要连接的基地台使用相同的频道。
  3. 在想连线的基地台WDS 管理介面中,输入本无线路由器 MAC 位址位址。
  4. 要获得最佳性能,请进入「高级设置」>「无线网络」>「一般设置」为网络中的每台路由器设置相同的SSID、通道带宽、控制通道与延伸通道。

WDS需要两台路由器互填对方的MAC地址。

WDS的设置可以看acwifi上的这篇:无线路由器无线桥接/无线中继设置教程

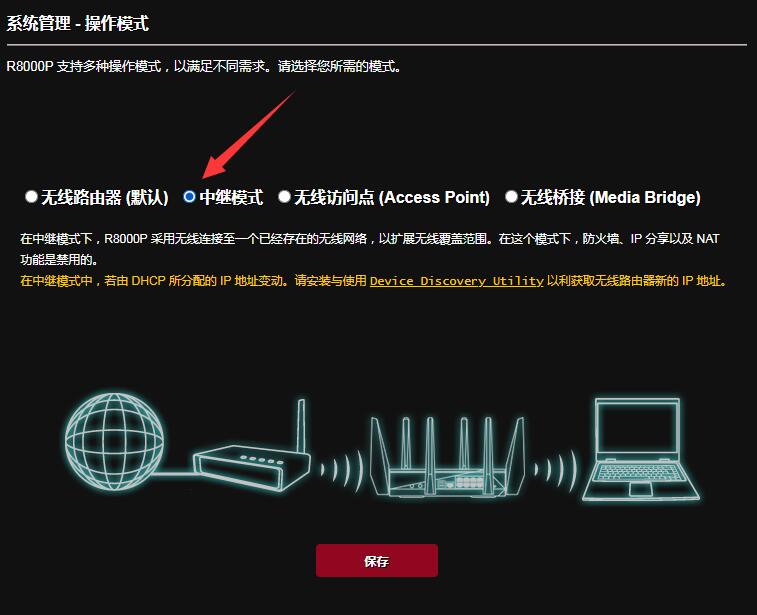

网件R7900刷梅林固件,里面有无线中继,实测过没问题,版本号3.0.0.4.384_R7900P_B1,如下图:
