天邑TY6201A拆机,虽是完整的WIFI6但生不逢时的感觉

要拆机的这台天邑TY6201A又是在闲鱼收来的,价格220包邮,卖家有两台,两台价格399包邮,单台220包邮。天邑TY300、TY400在初出来的时候性价比挺高的,但红米、水星这些AX1800,还有华为AX3,直接把价格干到200元左右,然后这些天邑就没啥好看的了。

天邑TY300拆机,现时最便宜的WIFI6

天邑TY400拆机,带USB口的WIFI6无线路由器

但这些天邑是装宽带赠送的吧??

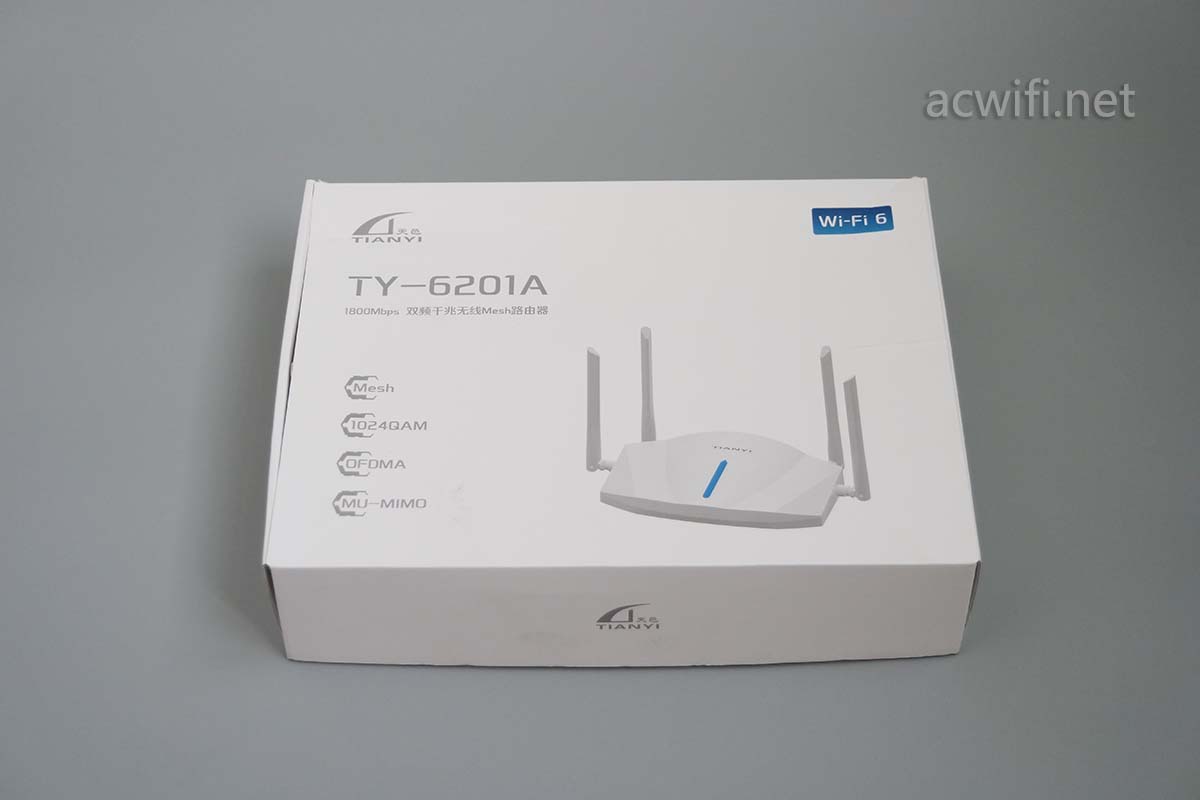

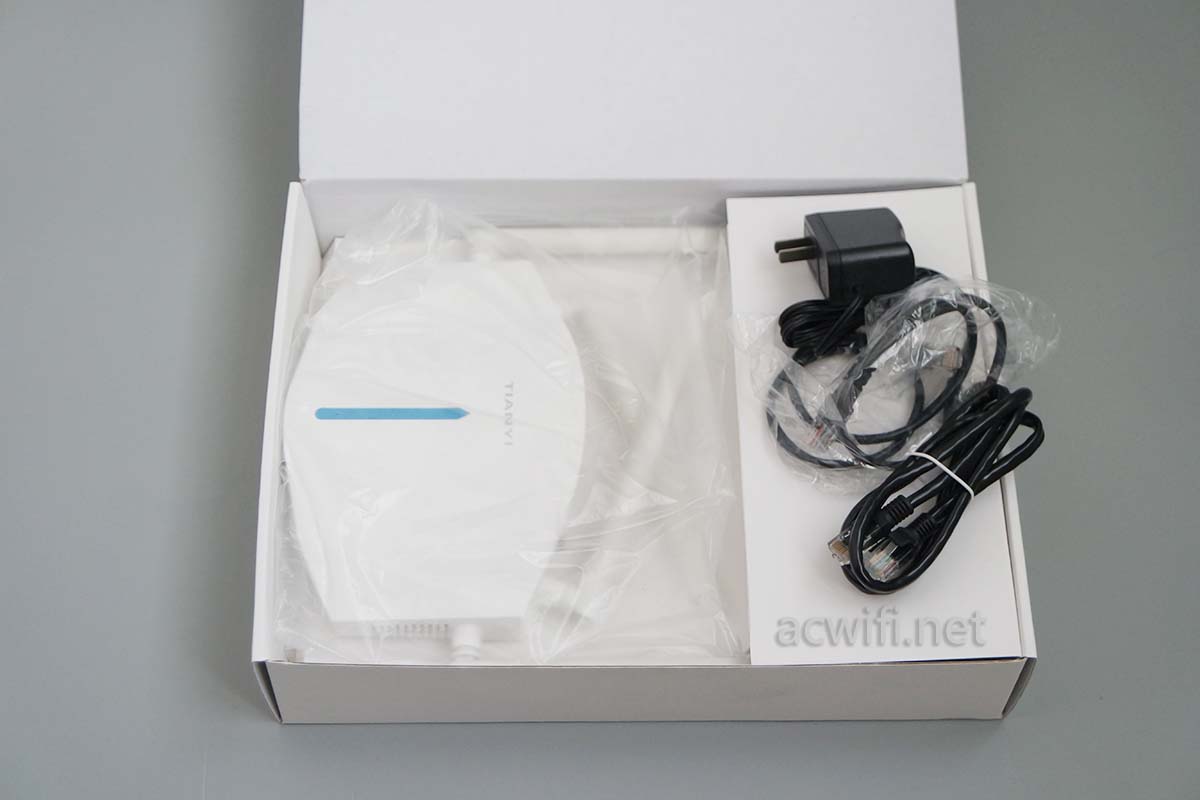

天邑TY6201A的外包装:

天邑TY6201A拆机

有2根网线,可能卖家放多了一根:

天邑TY6201A拆机

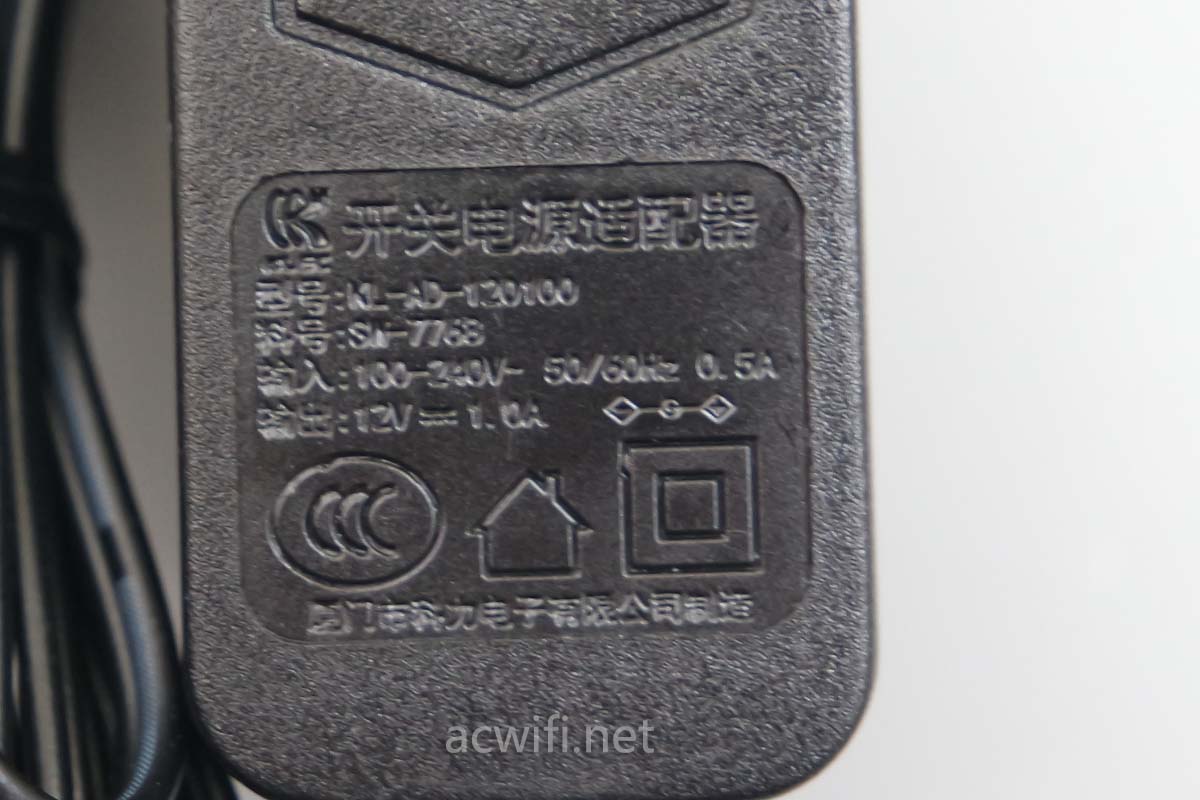

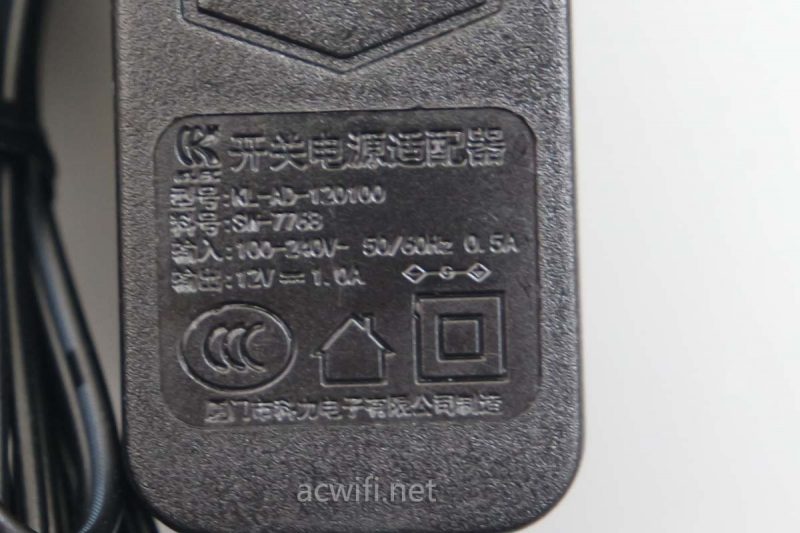

电源规格12V/1A,对所有1A的无线路由器电源都没有好感,说我有偏见不客观也好,我就是主观,路由器来咬我呀。

天邑TY6201A拆机

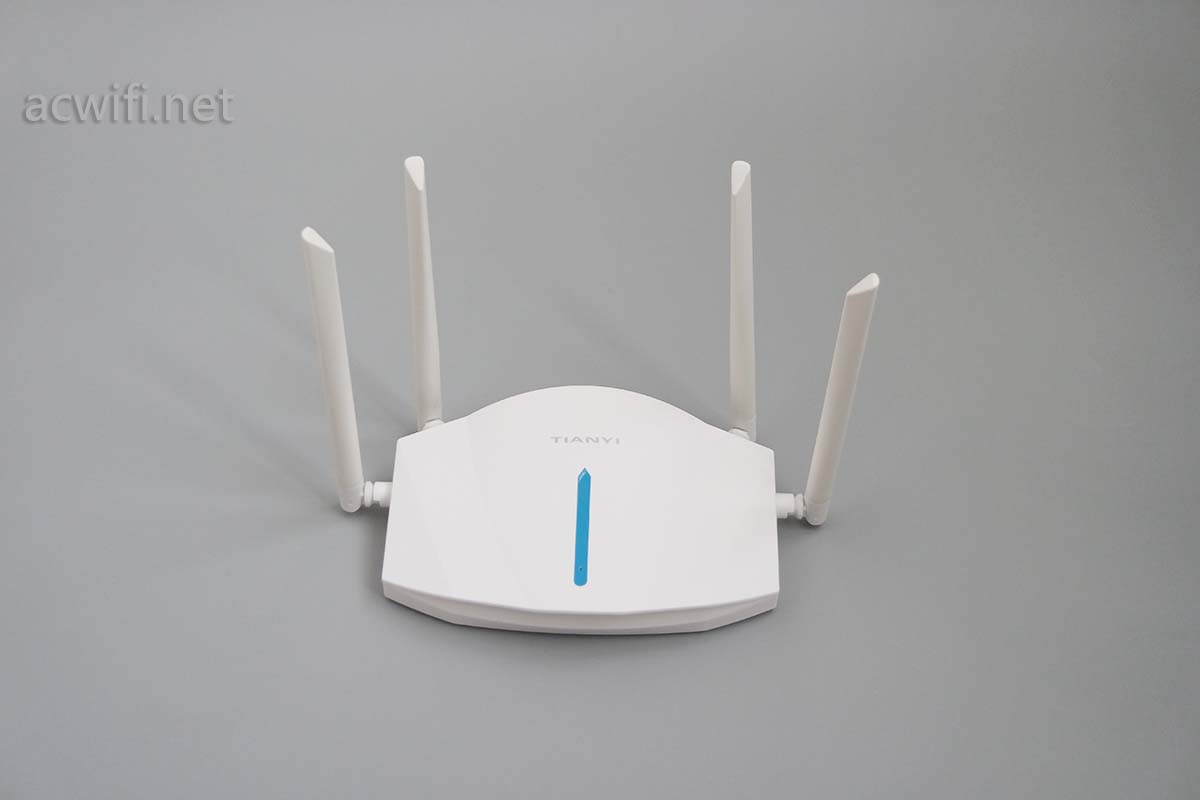

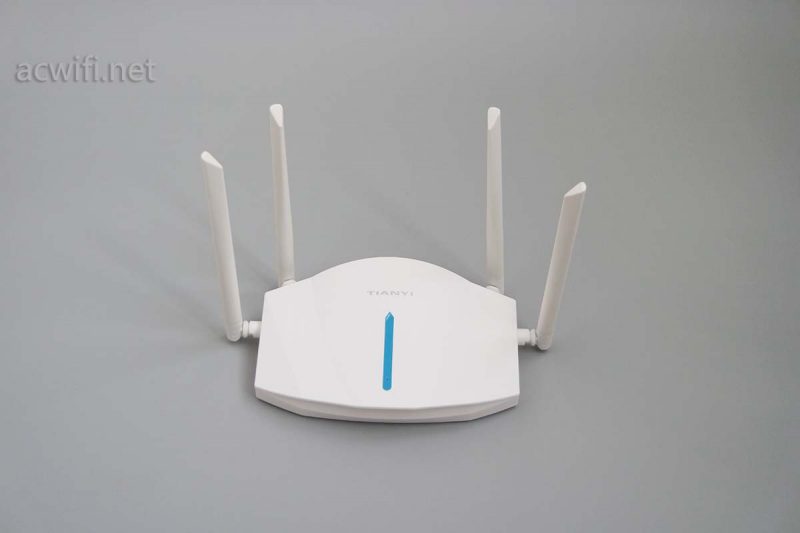

机身外置天根天线,2根2.4G,2根5G,通常是对角的关系,这样同频天线就可以相距最远。

天邑TY6201A拆机

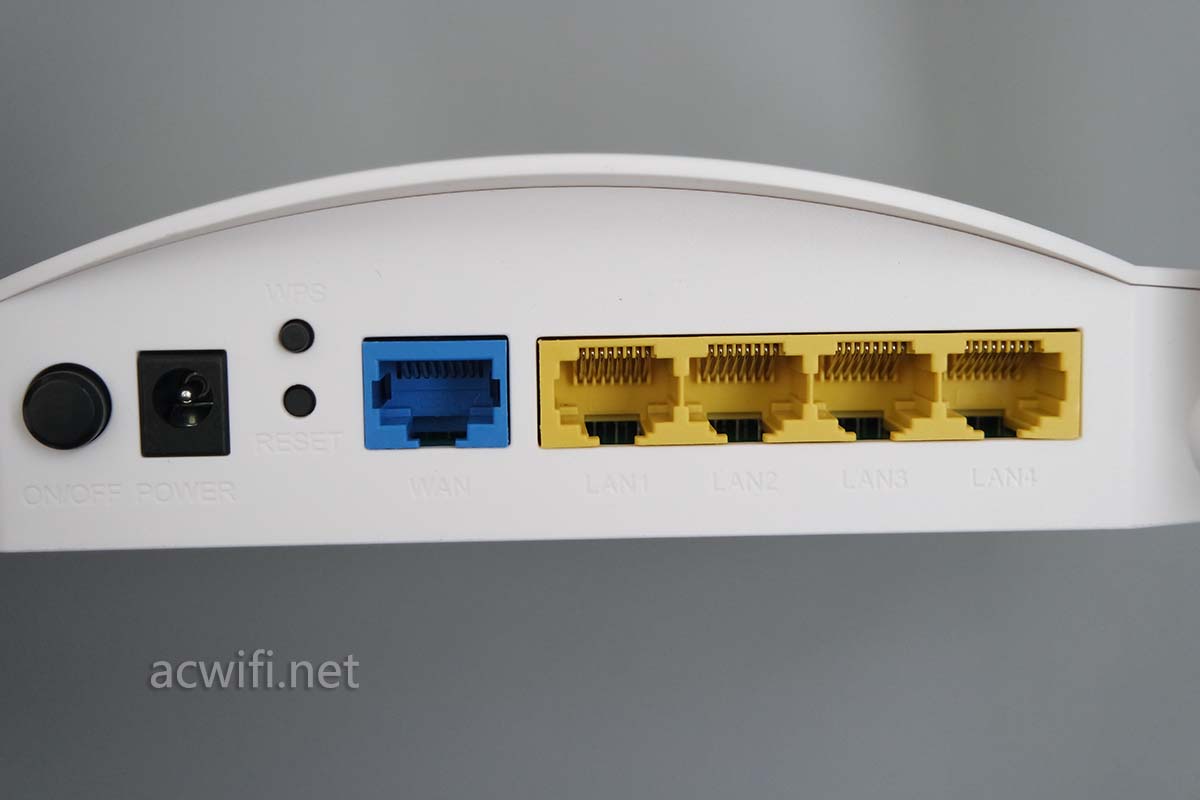

背面的接口,良心呀有五个全千兆网口。

天邑TY6201A拆机

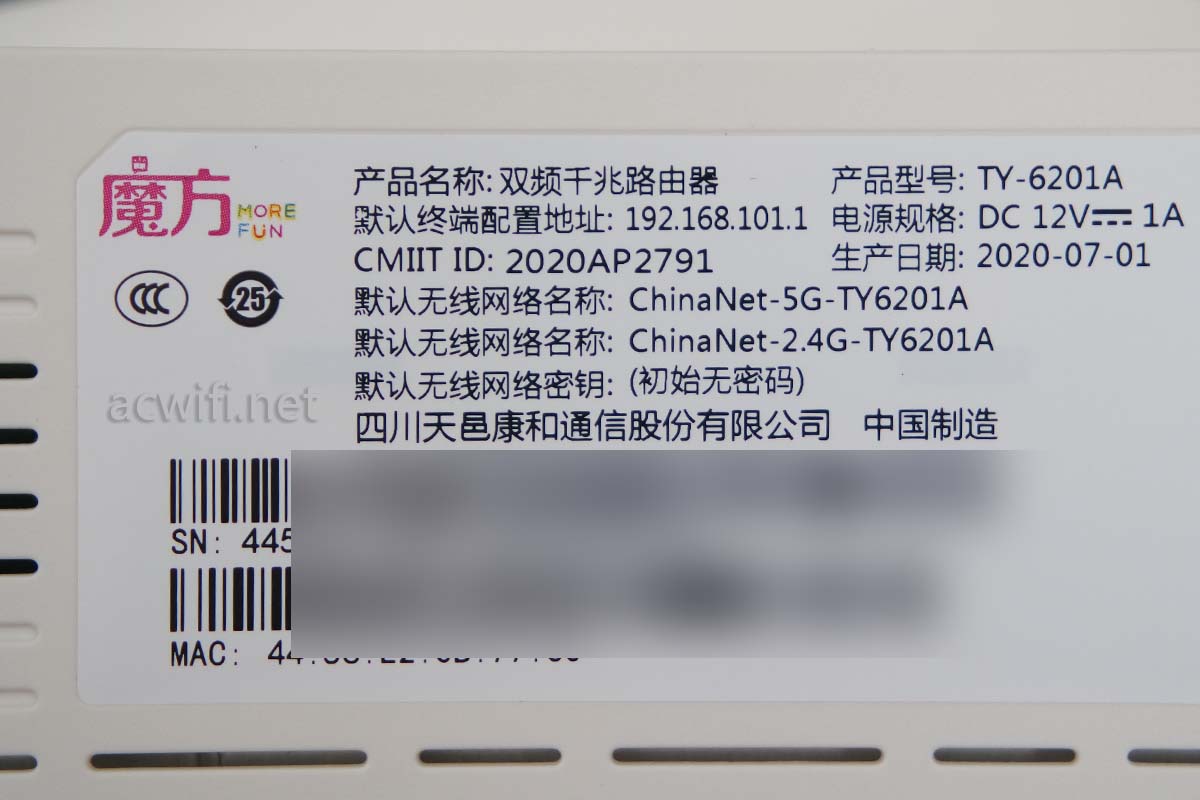

机身底部标签:

天邑TY6201A拆机

很好拆的,机身底部有四个脚垫,取下两颗螺丝就行。

天邑TY6201A拆机

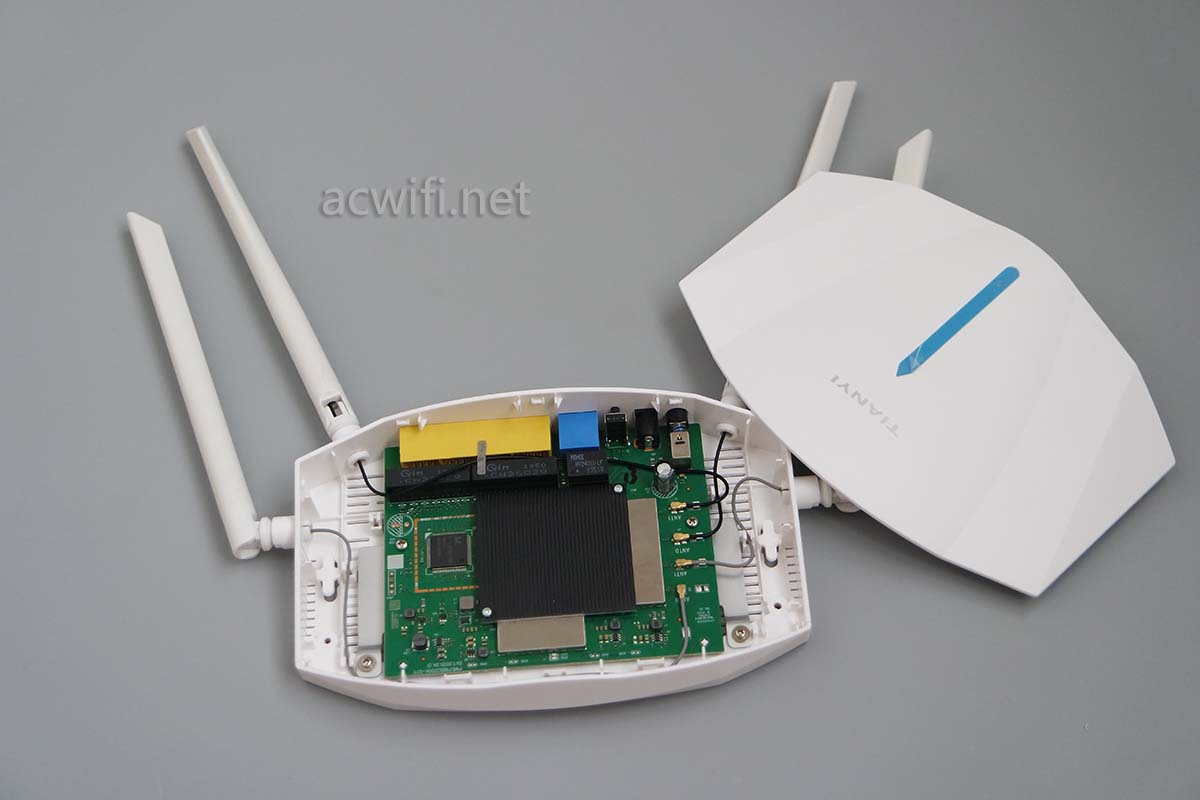

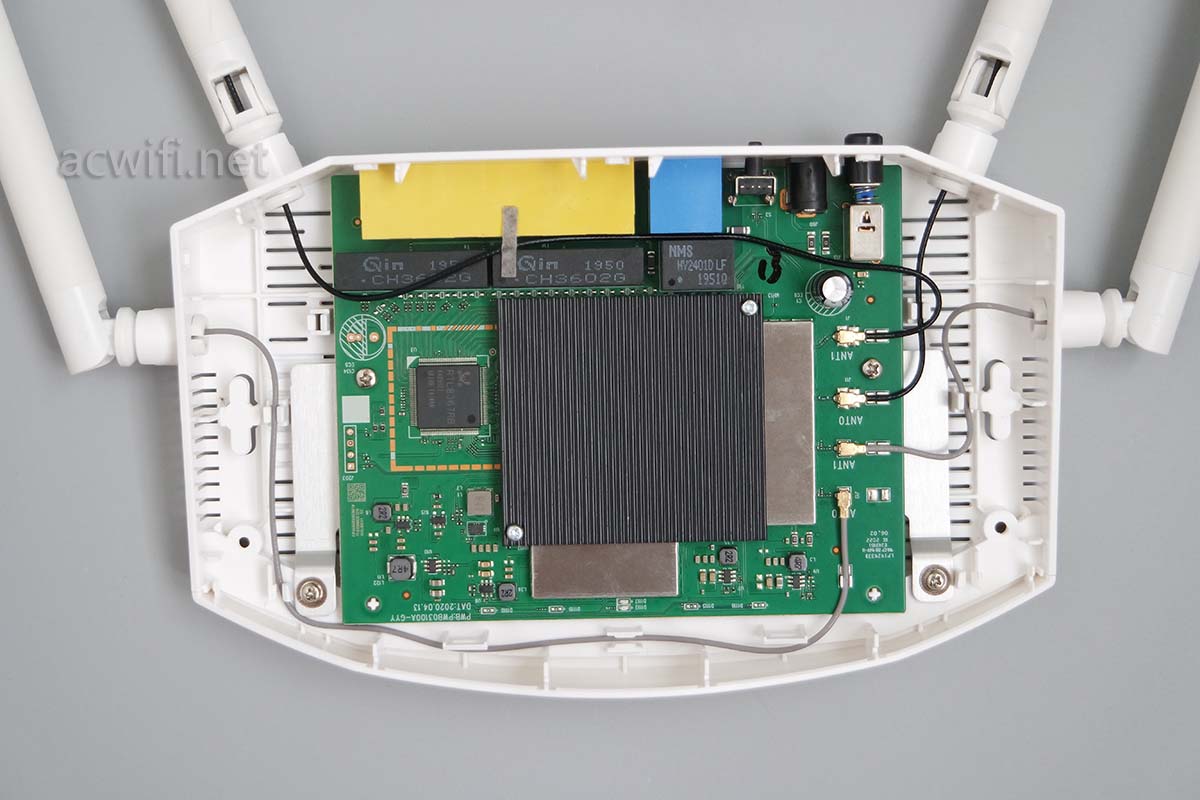

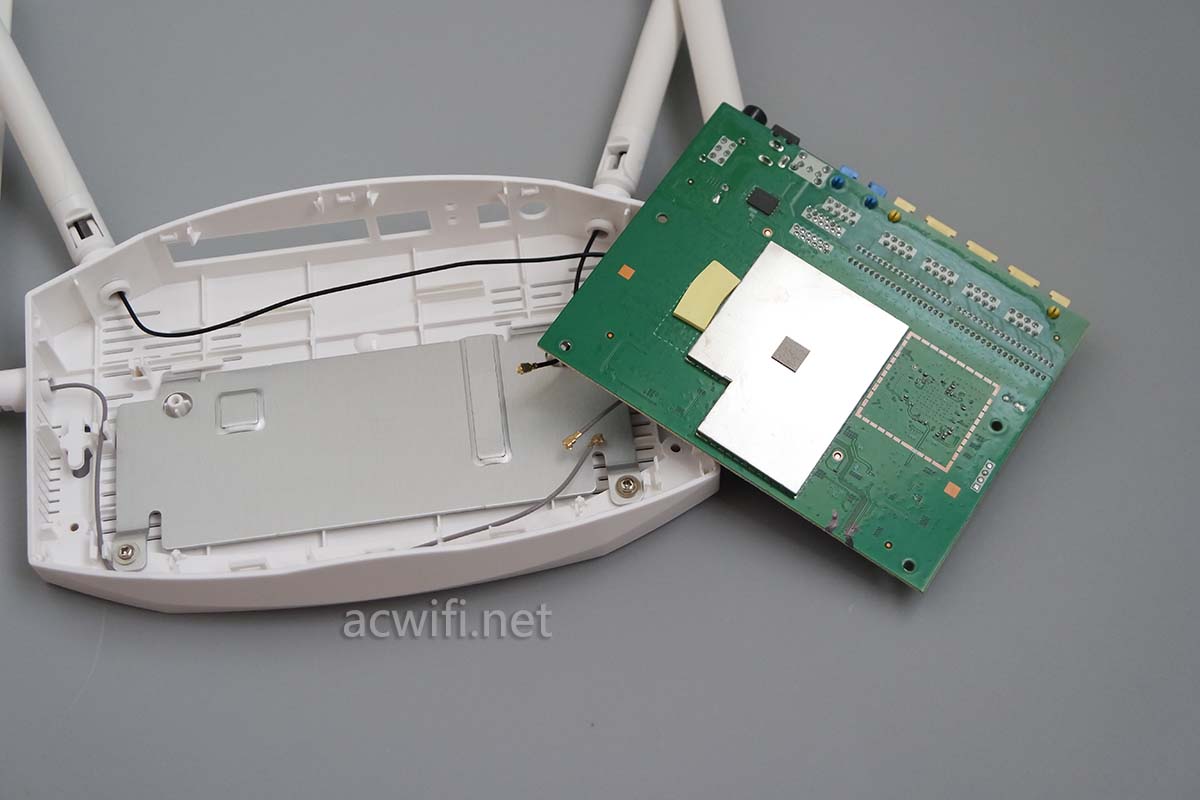

拆开外壳之后,看见有满满的散热,有屏蔽罩:

TY6201A拆机

天线接口是可以拆的,太喜欢这种设计了,方便我拆机。

天邑TY6201A拆机

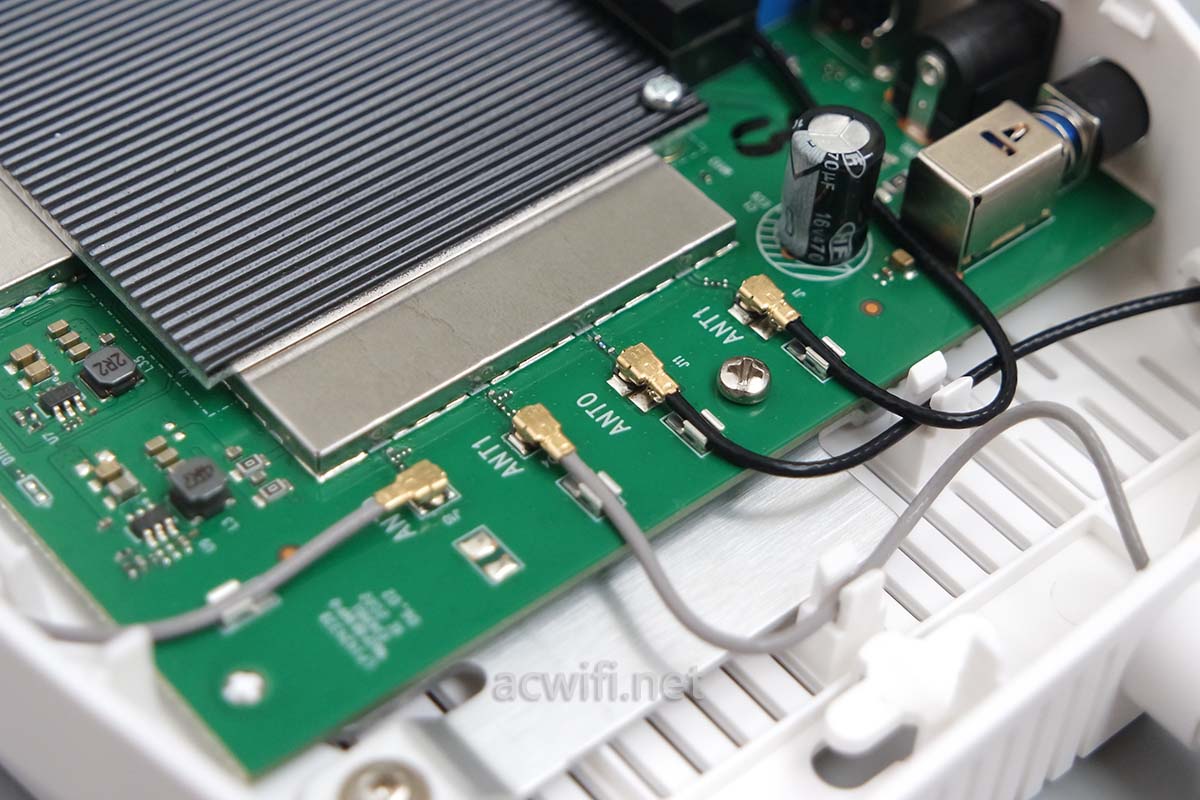

取下IPEX接头,把主板翻过背面看,底部也有个屏蔽罩。

天邑TY6201A拆机

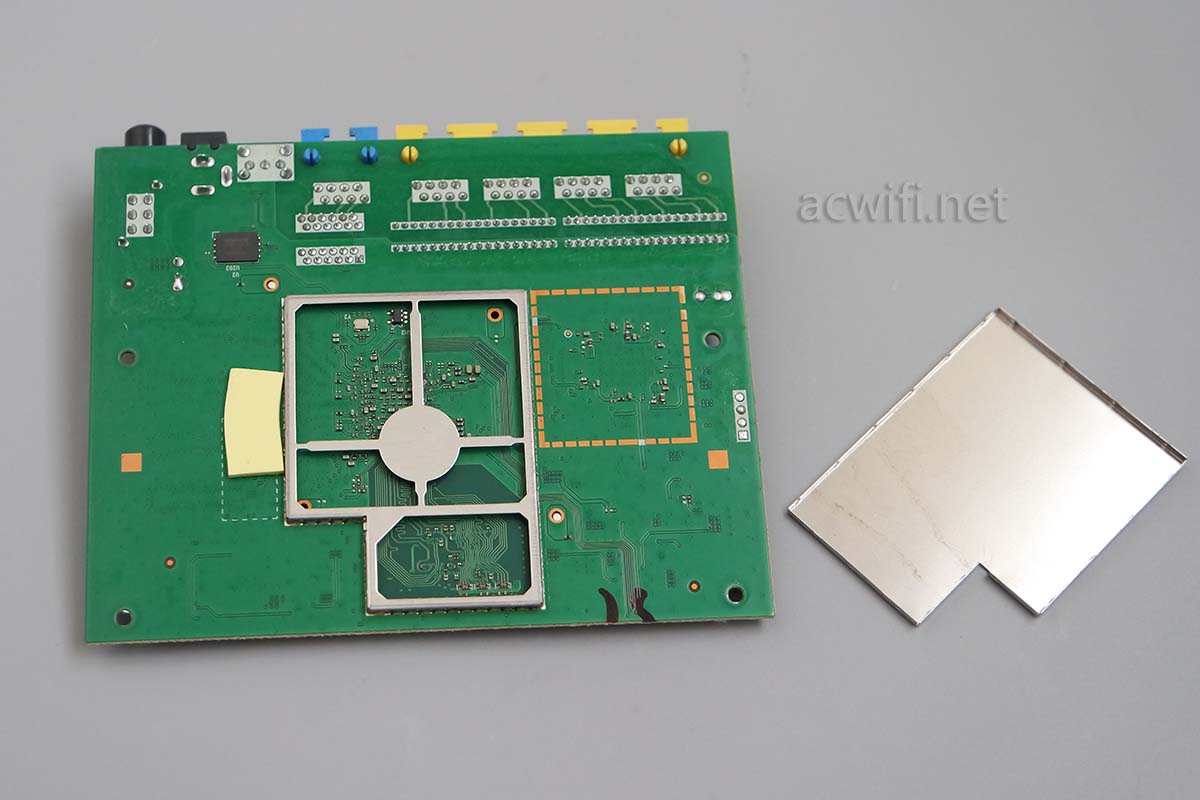

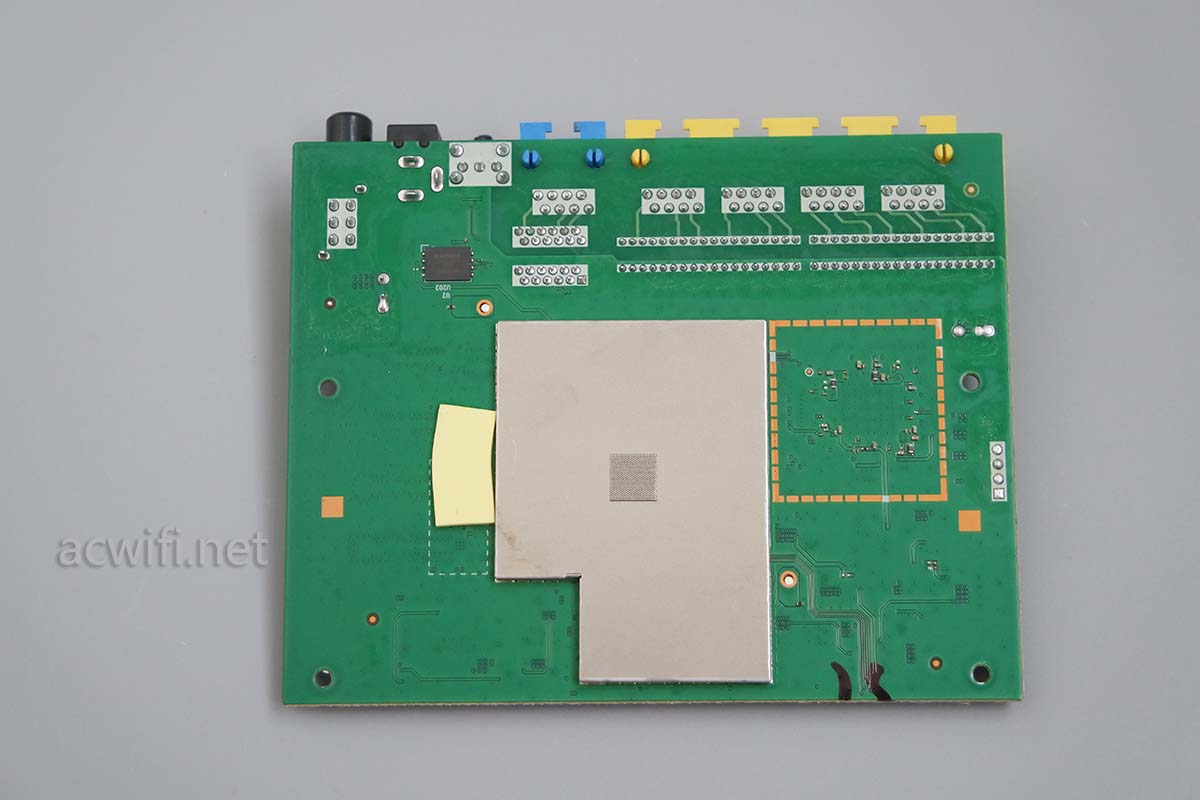

主板背面:

天邑TY6201A拆机

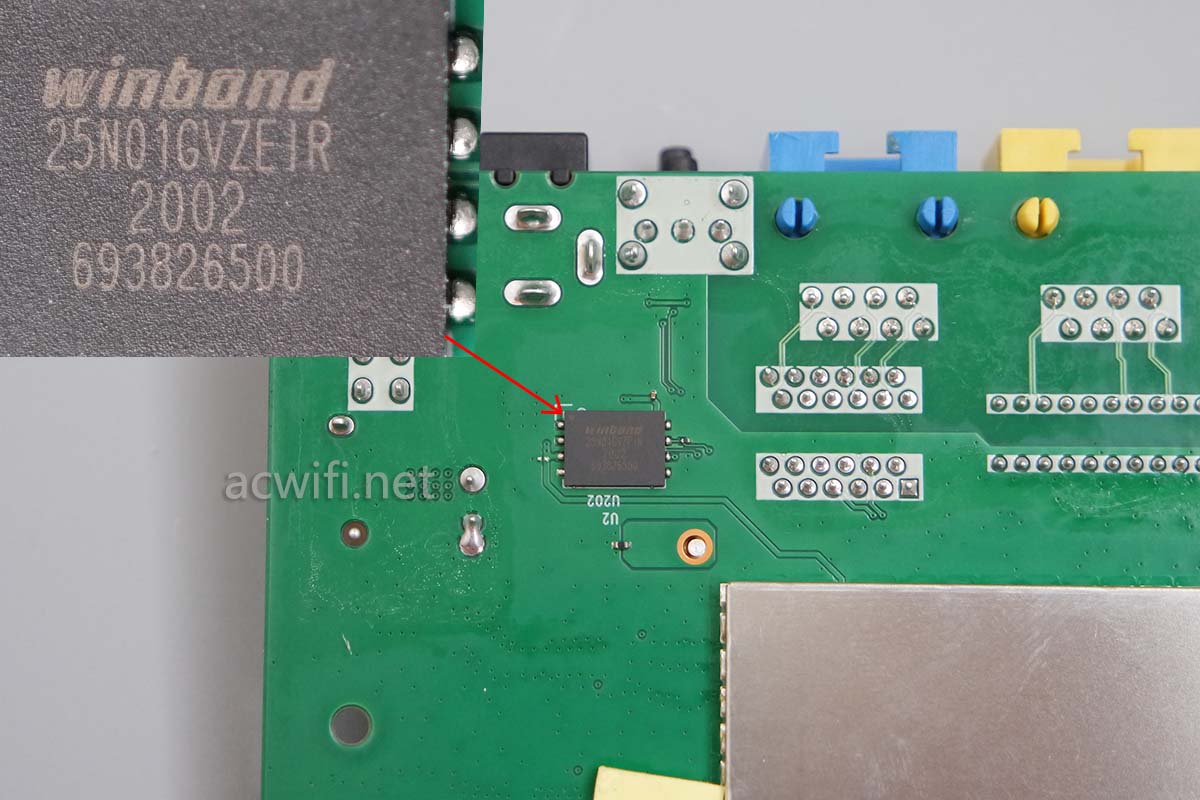

屏蔽罩左上角有一颗闪存芯片,型号是W25N01GVZEIR,容量128MB。天邑TY6201A拆机



打开屏蔽罩看看,果然真的是屏蔽罩,里面啥芯片都没有,就是为了屏蔽用,真是专一的屏蔽罩。

天邑TY6201A拆机

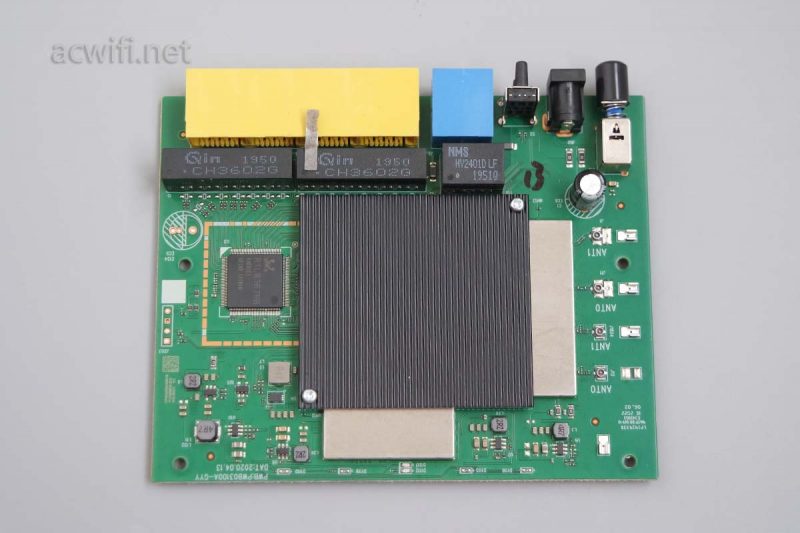

翻过来看主板正面了,主板尺寸不大,其实机身也不大。

天邑TY6201A拆机

散热片用两颗螺丝固定,拧下螺丝取下散热片:

天邑TY6201A拆机

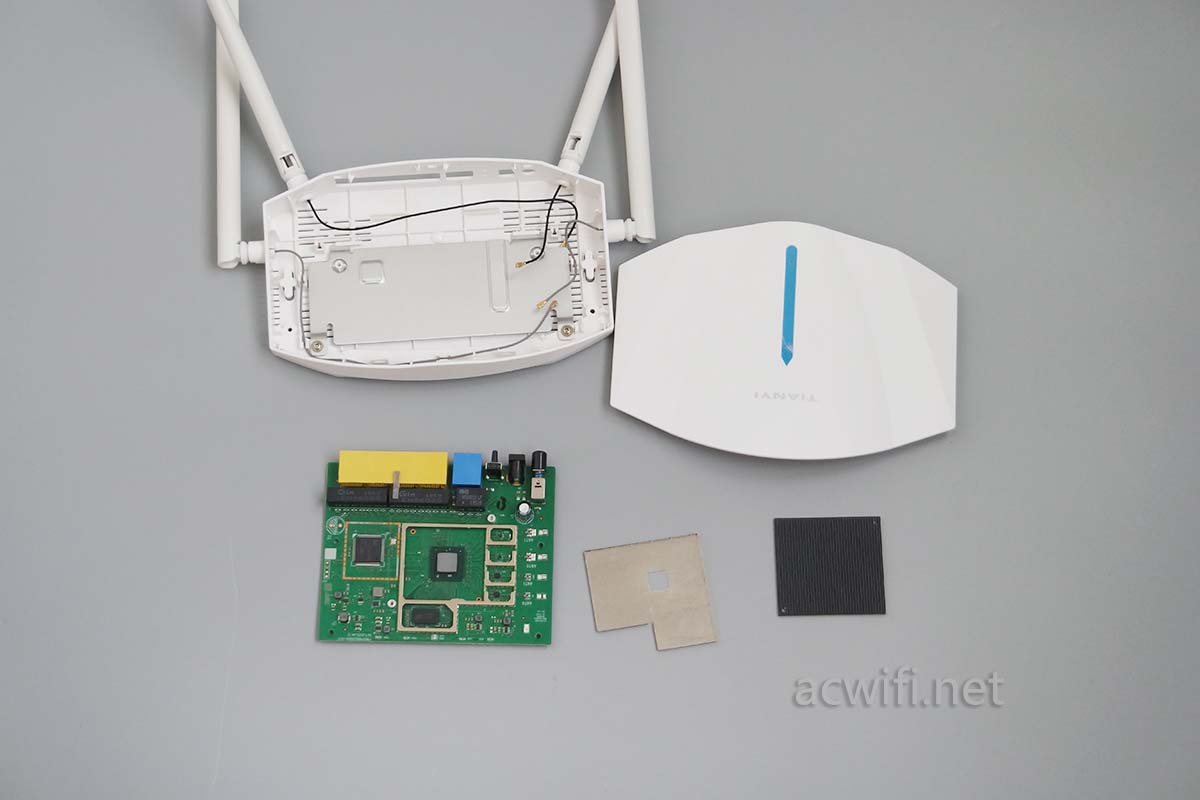

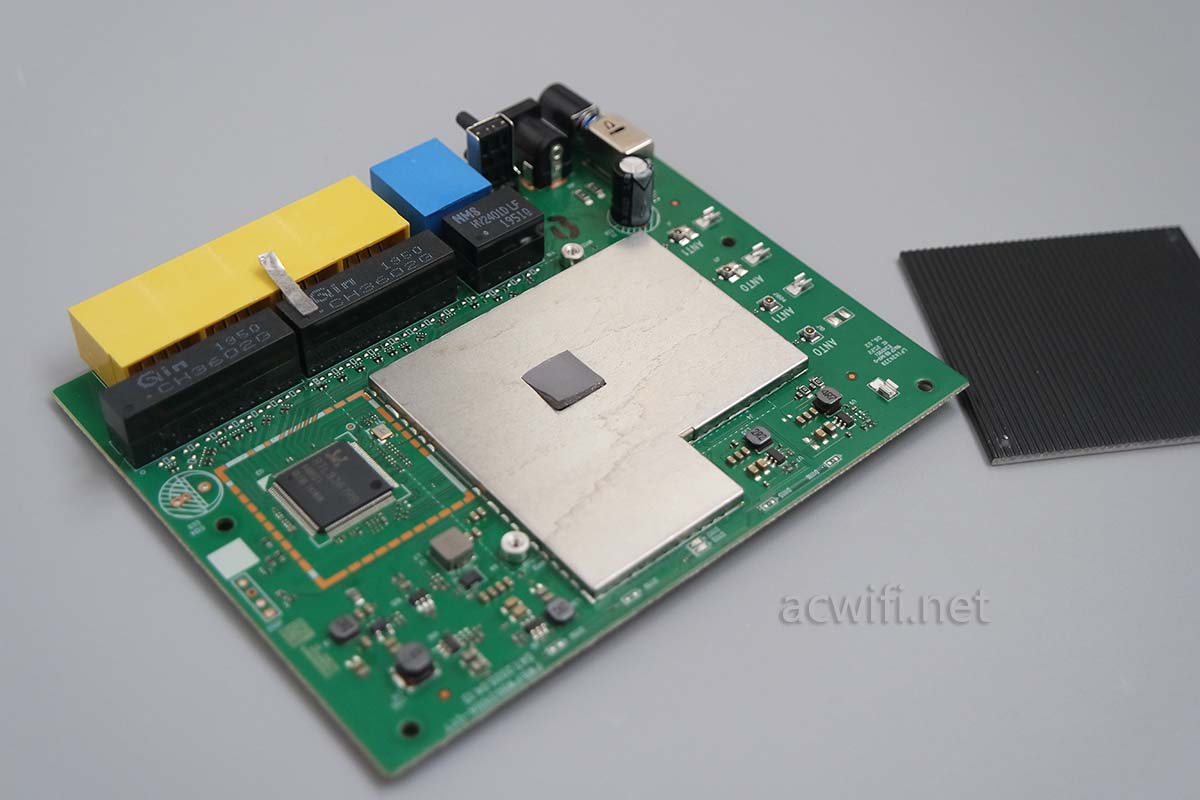

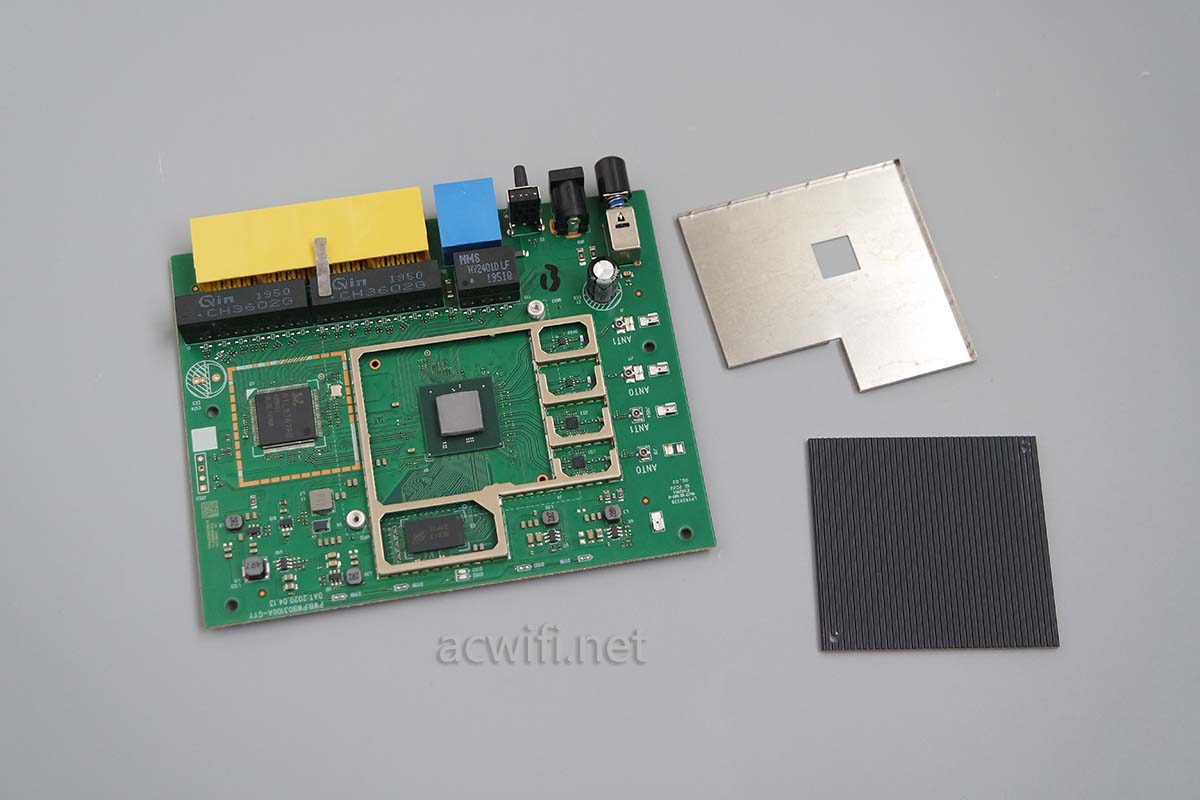

屏蔽罩也取下来:

天邑TY6201A拆机

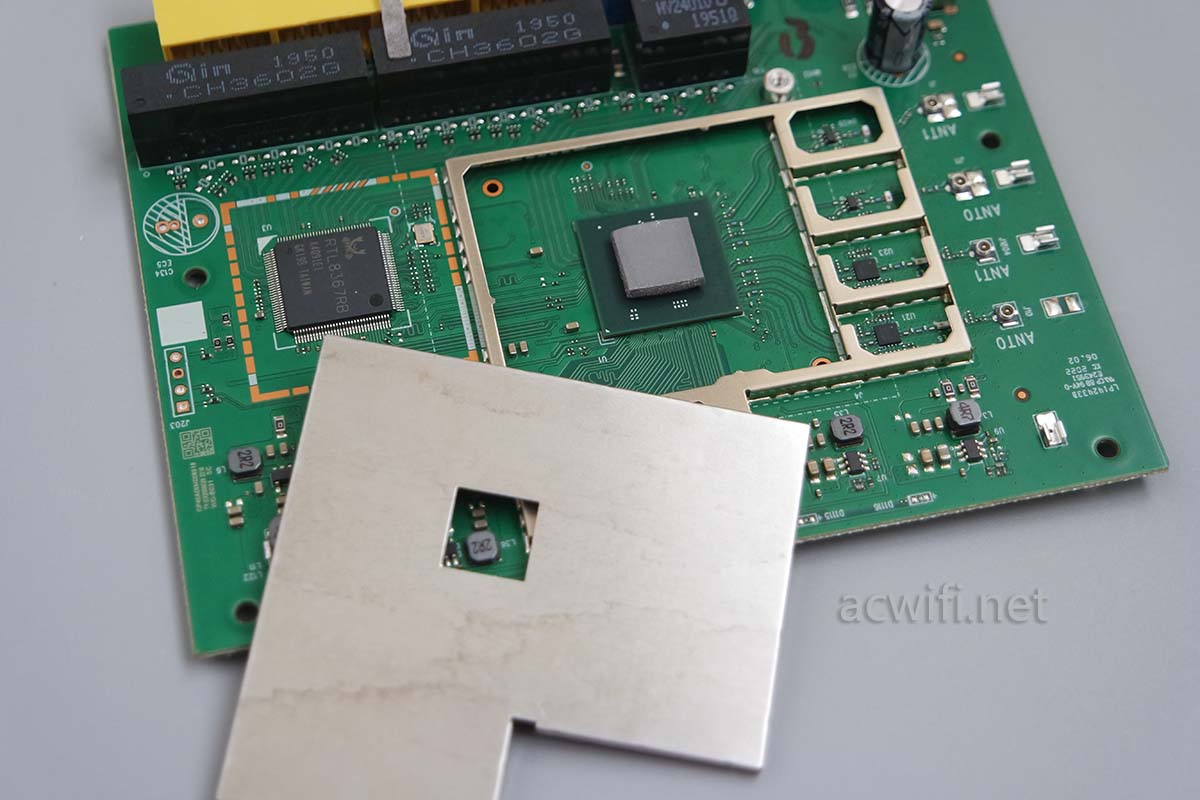

屏蔽罩中间有一空洞,那么CPU上的垫硅胶垫是直接接触散热器。天邑TY6201A拆机

CPU上的导热硅胶取下:

天邑TY6201A拆机

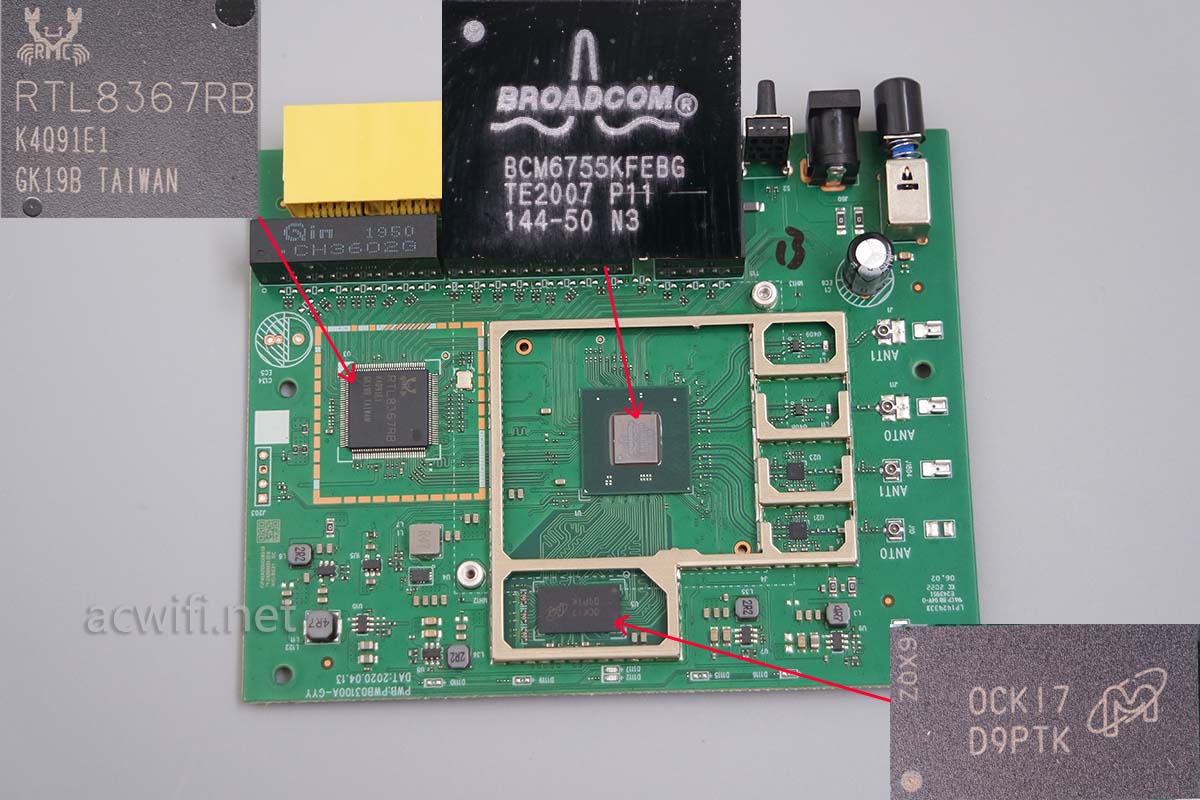

看三颗大的芯片型号:

RTL8367RB是千兆交换机芯片;有点疑惑,BCM6750集成了5口千兆交换芯片,为何还要再接一个RTL8367RB呢?双WAN接入?

CPU型号是BCM6755,博通的四核1.5GHz 64位ARM处理器,同时集成了2.4G和5G无线控制器,均是WIFI6 2x2mimo,2.4G速率最高573Mbps,5G最高速率1201Mbps。TY300、TY400的CPU用的是BCM6750,比它少了一个核,少了一个无线控制器。采用BCM6755的产品还有网件RAX20和华硕AX56U,售价700多元,华硕和网件做工和用料也会好些,这2个型号我没接触过,不知道好多少。

CPU的下方有一颗内存芯片,上面丝印着OCK17 D9PTK, 用的信息就是D9PTK,把它拿去镁光官网一查便知道型号是MT41K128M16JT-125:K,128M16位,就是256MB的内存容量。

天邑TY6201A拆机

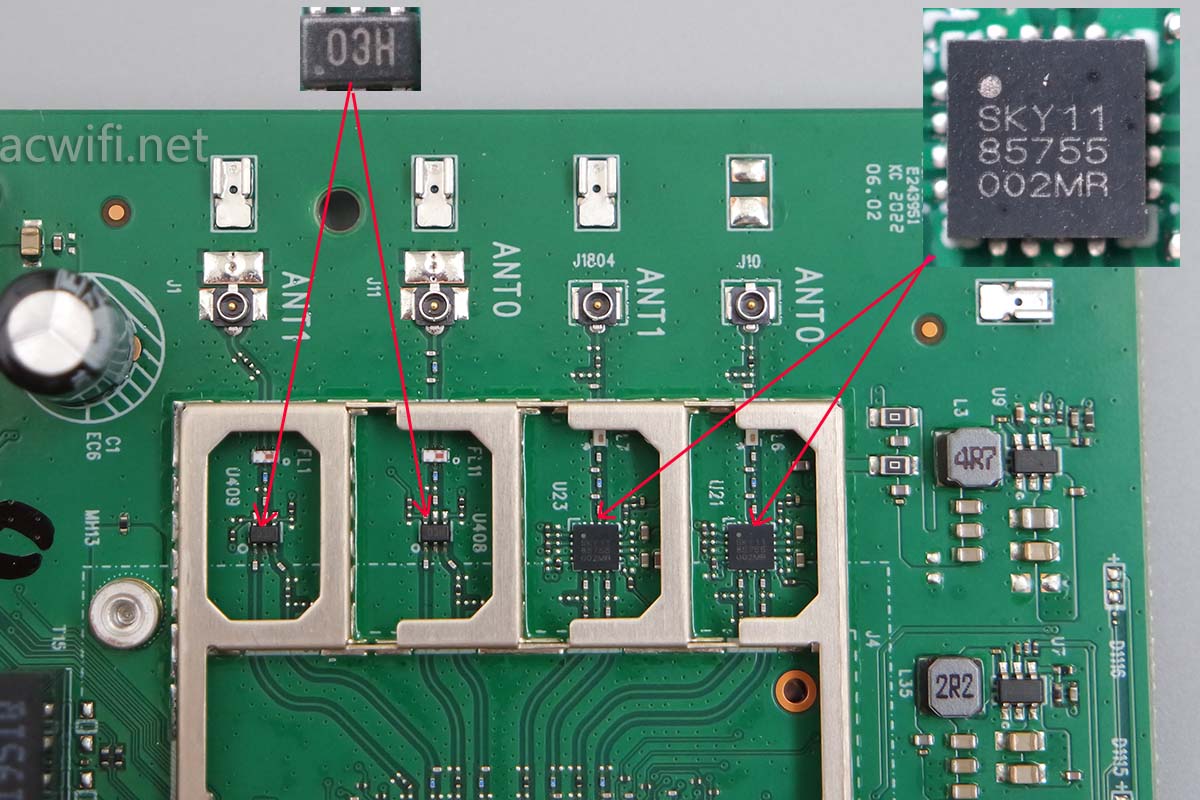

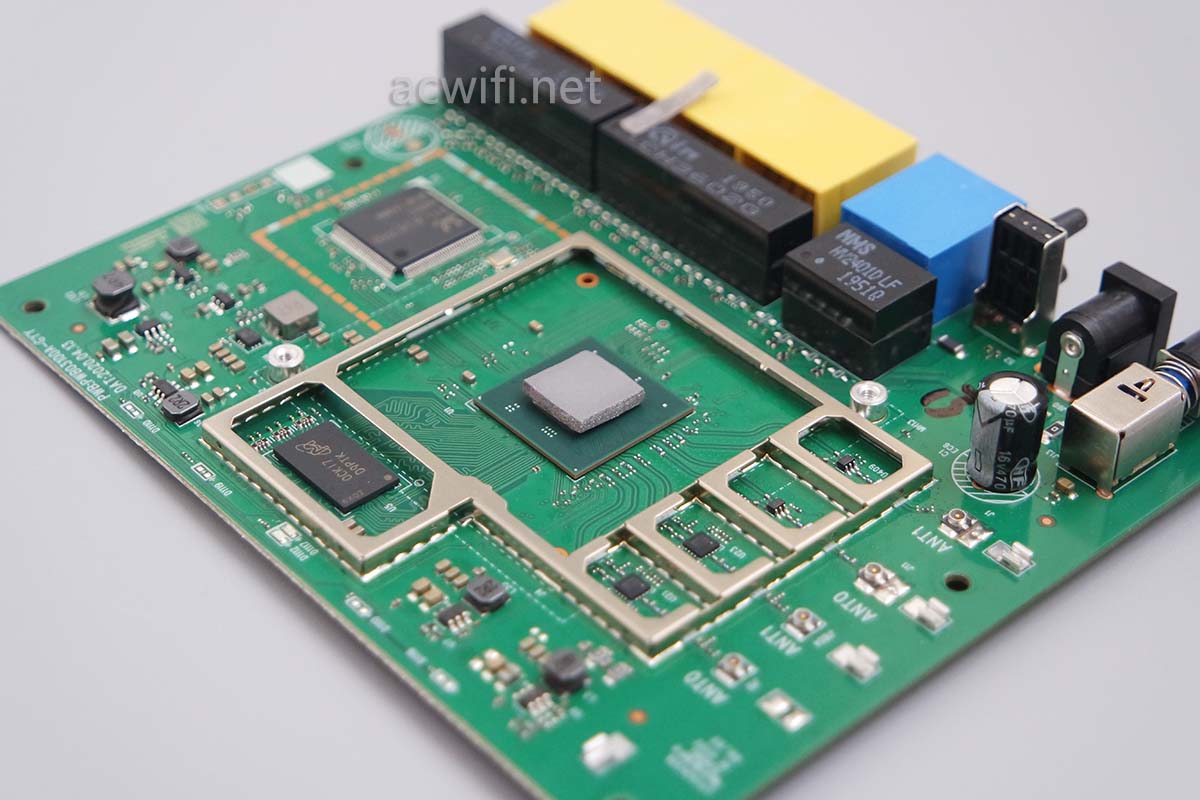

CPU的右边是无线射频电路了,一共有四路,两路2.4G,两路5G。重要的部位要放大看清楚。

右边,丝印着”SKY11 85755“的型号是SKY85755-11,是一颗5G FEM芯片,集成了PA、LNA和T/R switch。

天邑TY6201A拆机

SKY85755-11的参数如下:

Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package (MSL3, 260 °C per JEDEC J-STD-020)

WIFI6要看MCS11那一行,放大功率+18dBm,这样看是很小的功率,但它是-43 dB EVM,没有EVM的数据表是看不出实际。我找出同CPU的两款,就是华硕AX56U和网件RAX20的5G功放参数来比一比吧。

华硕AX56U用的是SKY85743-11,对应+18 dBm, –43 dB DEVM, MCS11

网件RAX20用的是QPF4516B,对应 +17 dBm MCS11 HE160 -43 dB Dynamic EVM,因这个数据是在160MHz频宽,所以如果HE80就是+18dBm。

这样看来三者差不多呀。在楼下D点用神机小米4C对TY6201A的5G测速,120兆左右,比不上小米主AX1800但比红米AX5好些。

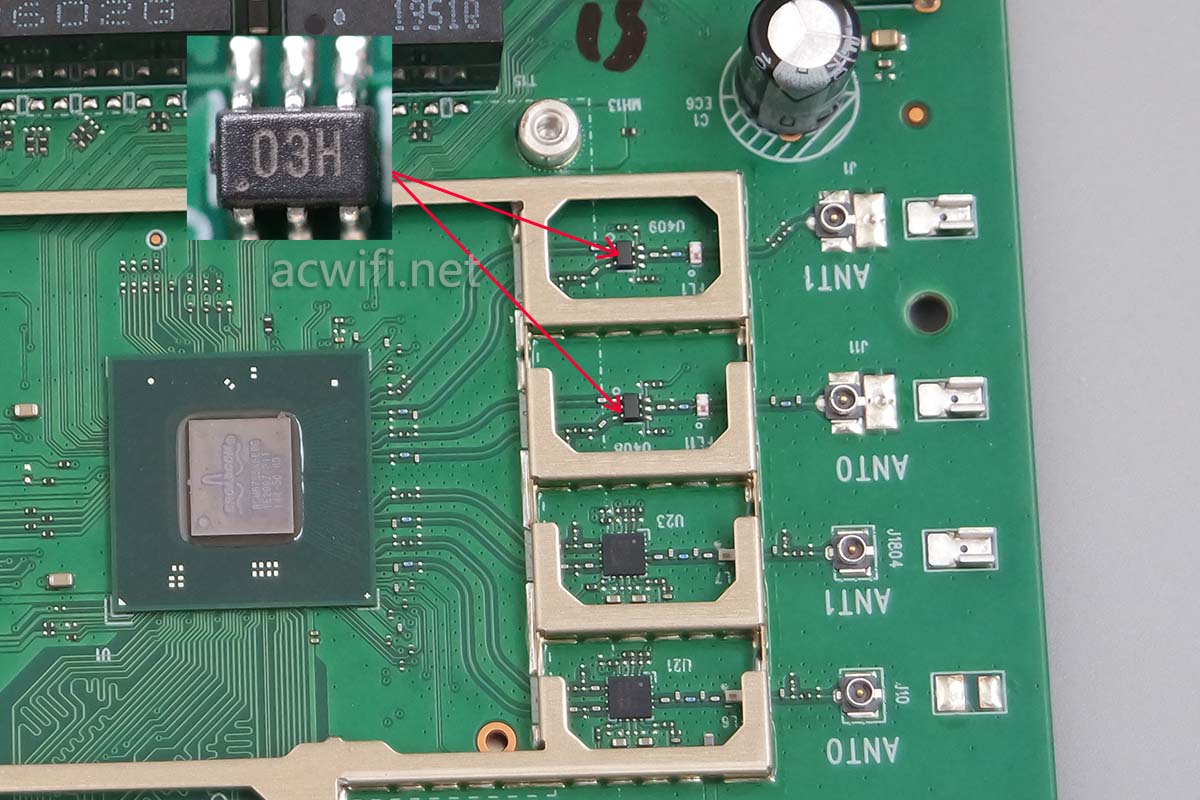

2.4G并没有外置独立的PA和LNA,只有一颗丝印着”03H“的收、发切换开关,如下图:

天邑TY6201A拆机

至此,天邑TY6201A拆机完成了。

天邑TY6201A拆机

天邑TY6201A性价比高呀,前提是要放在网件RAX20和华硕AX56U面前。

若有任何疑问可留言或关注微信公众号acwifi-net
