网件奥秘Orbi RBK20开箱拆机,看有没有功放芯片

网件Orbi RBK20购于 2019-03-05,实付969元,非官翻机子。现在卖的官翻机便宜了不到800元(官翻版的包装跟我这套不同,且官翻外包装上有Certified Refurbished字样)。京东显示一年质保,已经过了保修期。这套RBK20一直放柜子里没有开封,心想着等到那到能双频分开了再测试吧,直至现在也没这个消息,先拆机吧,拆完就1元起拍卖了。上架闲鱼之前我先运行两三天,看有没有质量问题。

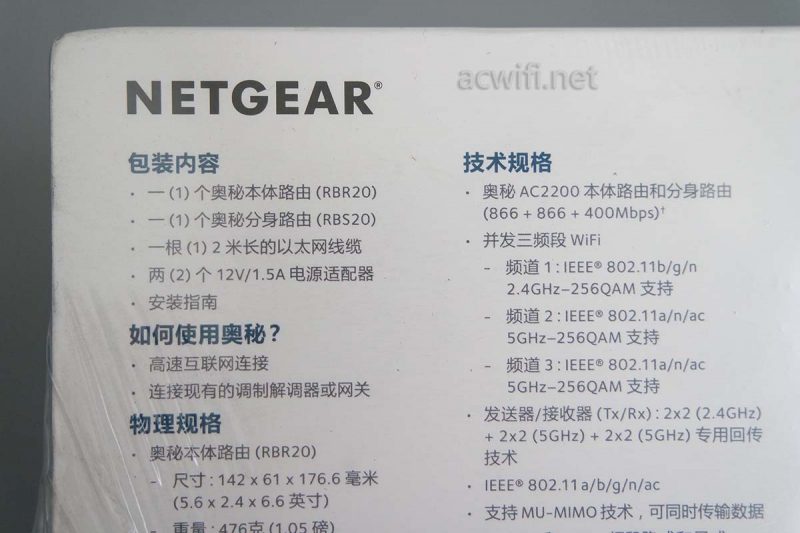

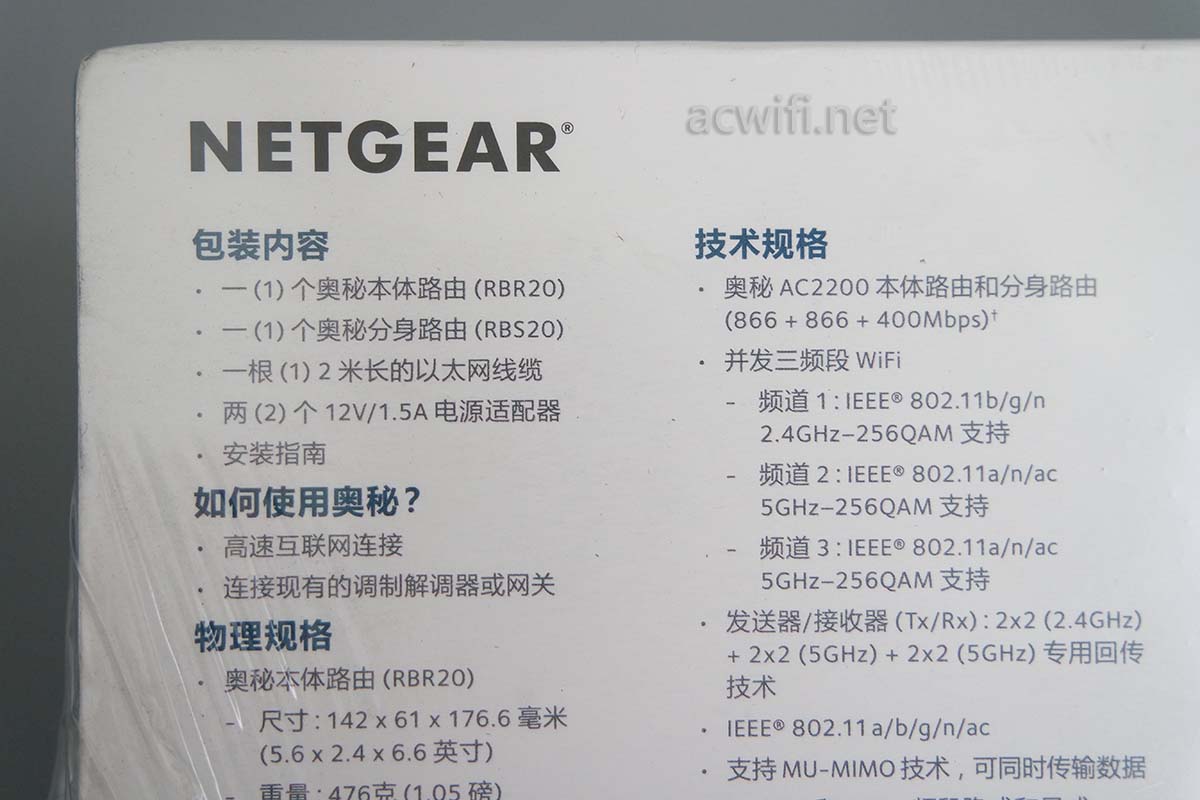

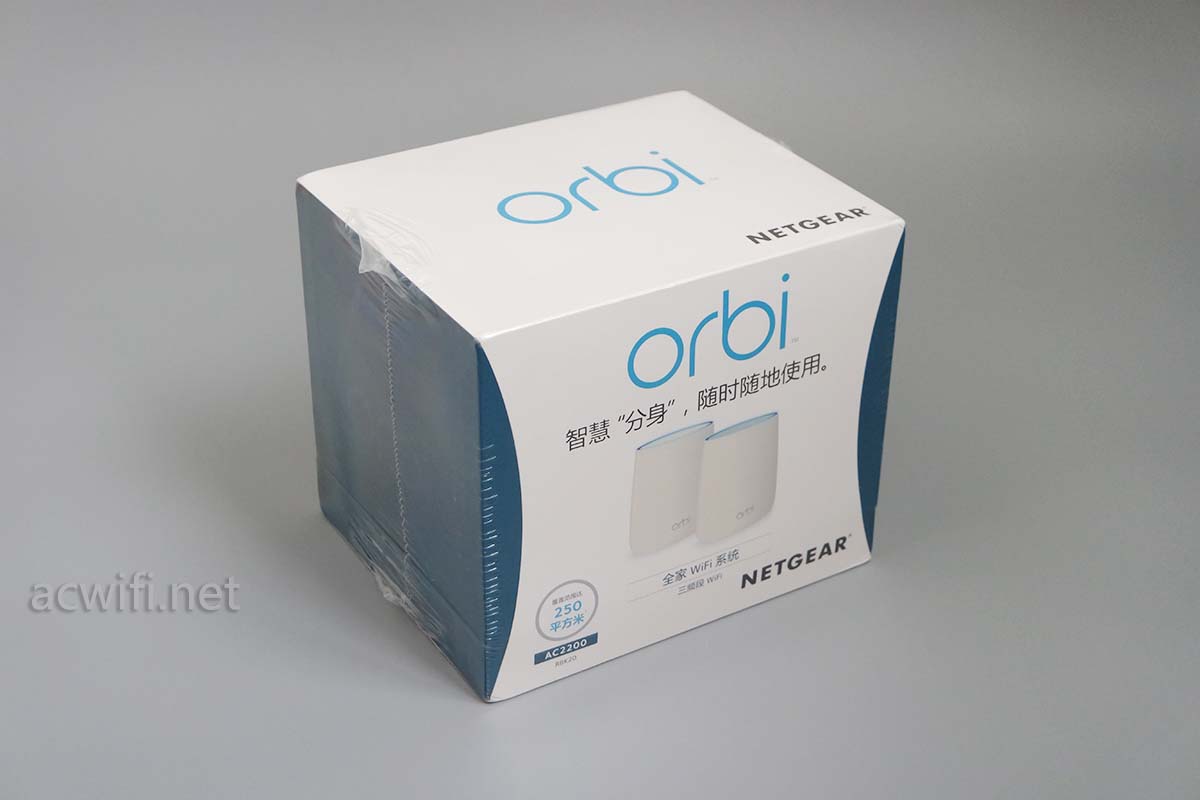

外包装:

网件Orbi RBK20拆机

一直装在京东快递袋子里,即使一年多了还没有变旧的味道。

RBK20是一对套装,是真的一对,两只型号不同,主与副是有区分的,主的型号是RBR20,用作扩展的那台型号是RBS20。

网件Orbi RBK20套装

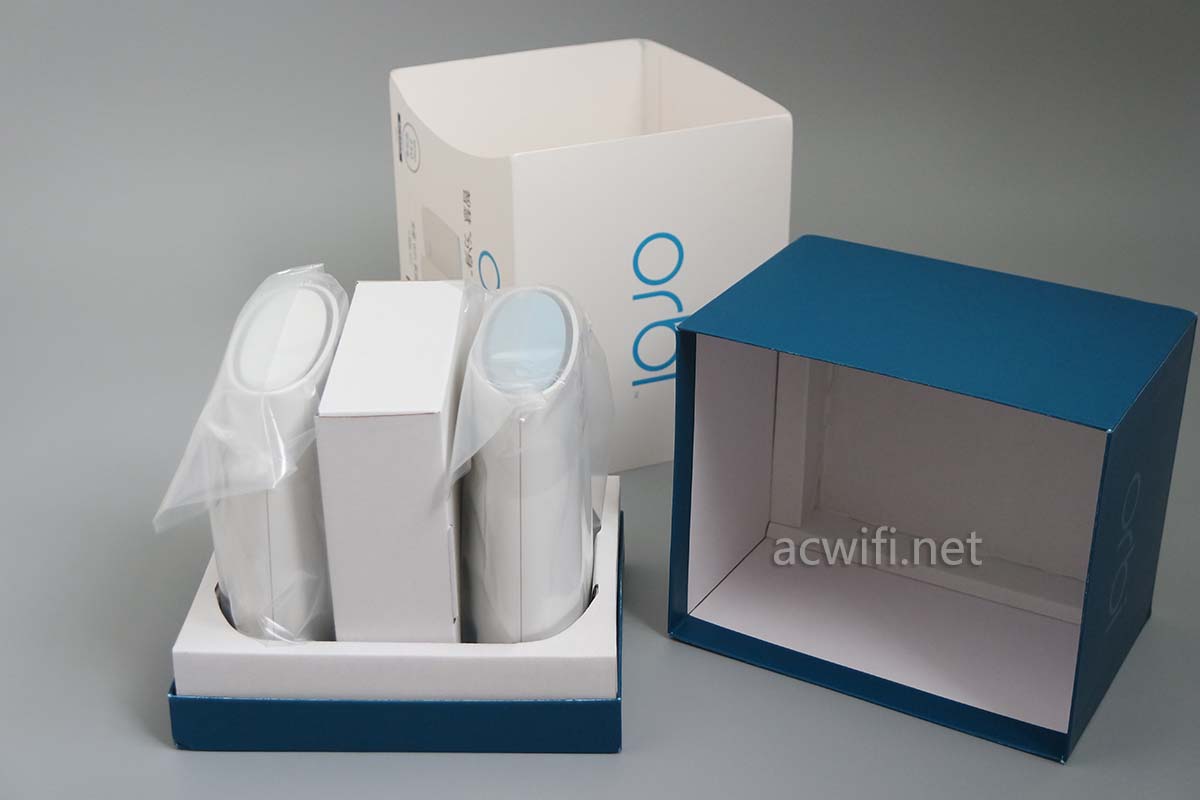

两台外观和硬件是一样的,打开包装:

网件Orbi RBK20拆机

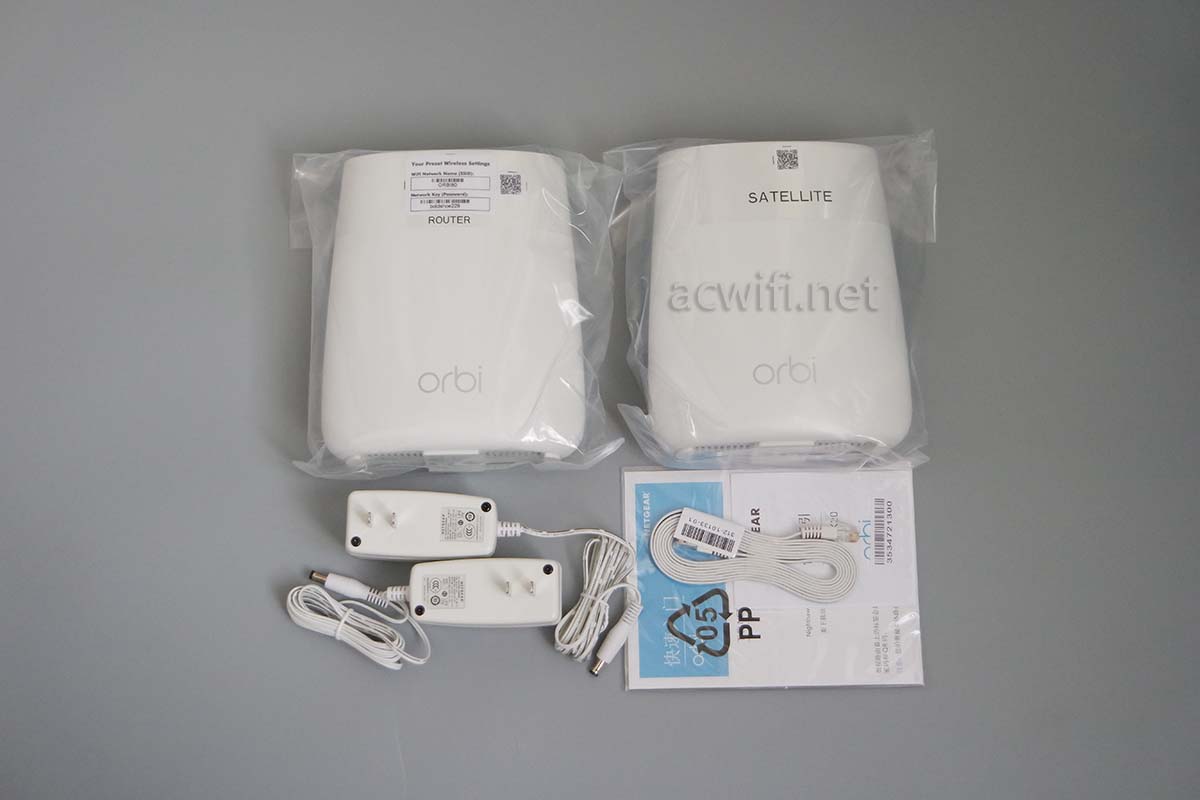

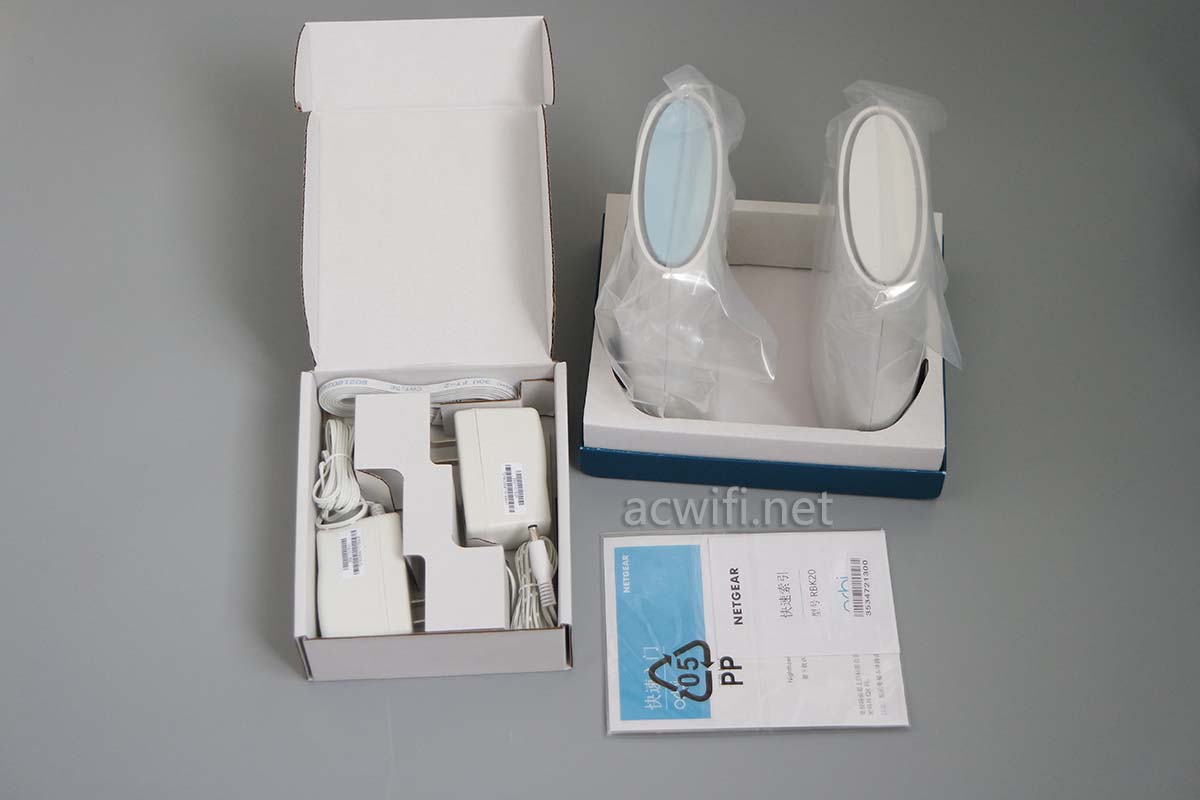

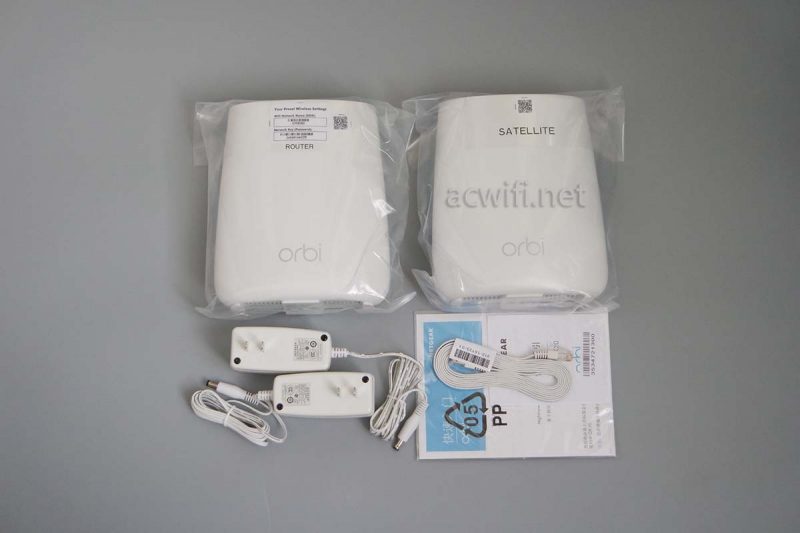

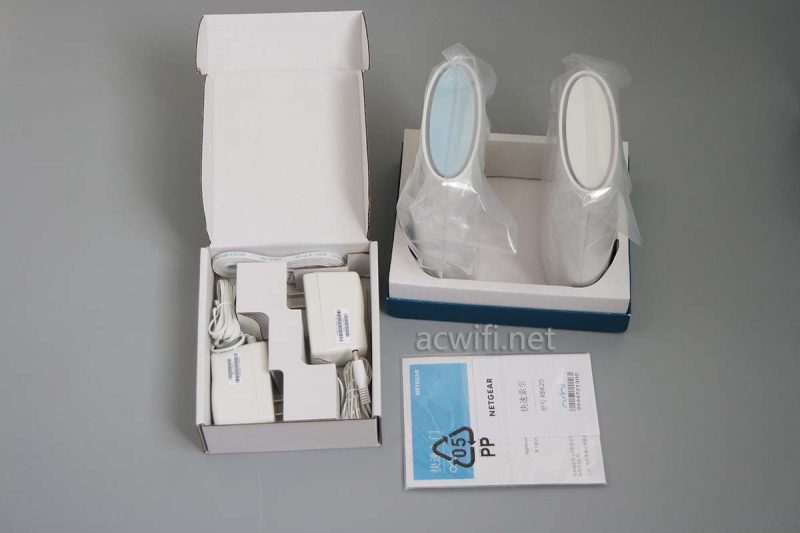

包装里的所有物件:

网件Orbi RBK20拆机

虽然主机、副机型号不一样但机身和硬件是一样的。网件Orbi RBK20拆机

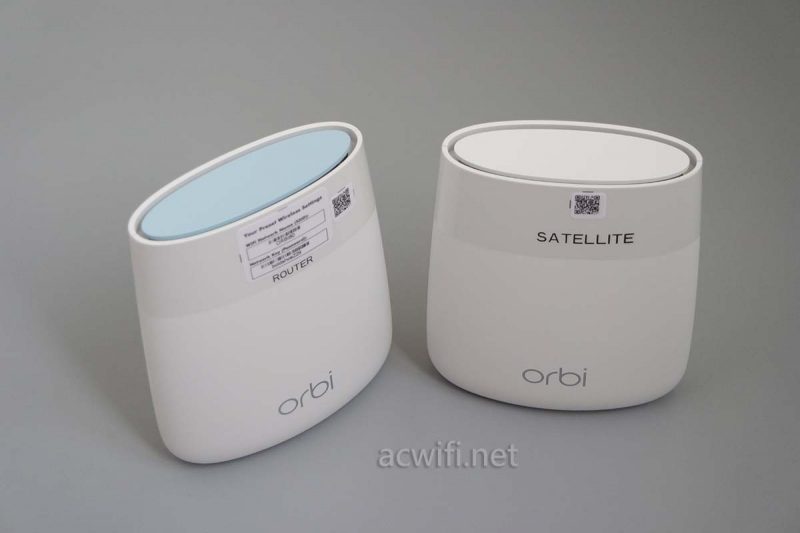

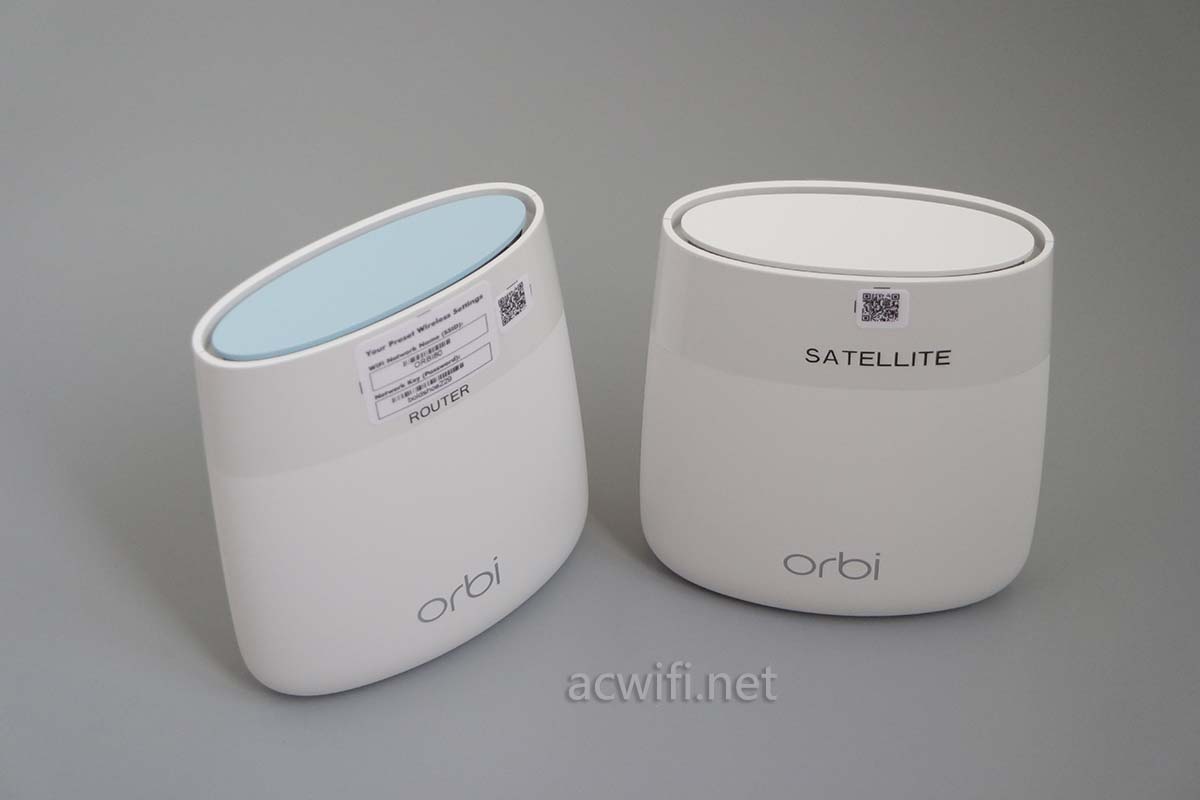

两台机身胖乎乎的,就是缩小版的RBK50。机身顶部用颜色来区别了主机与副机。

网件Orbi RBK20拆机

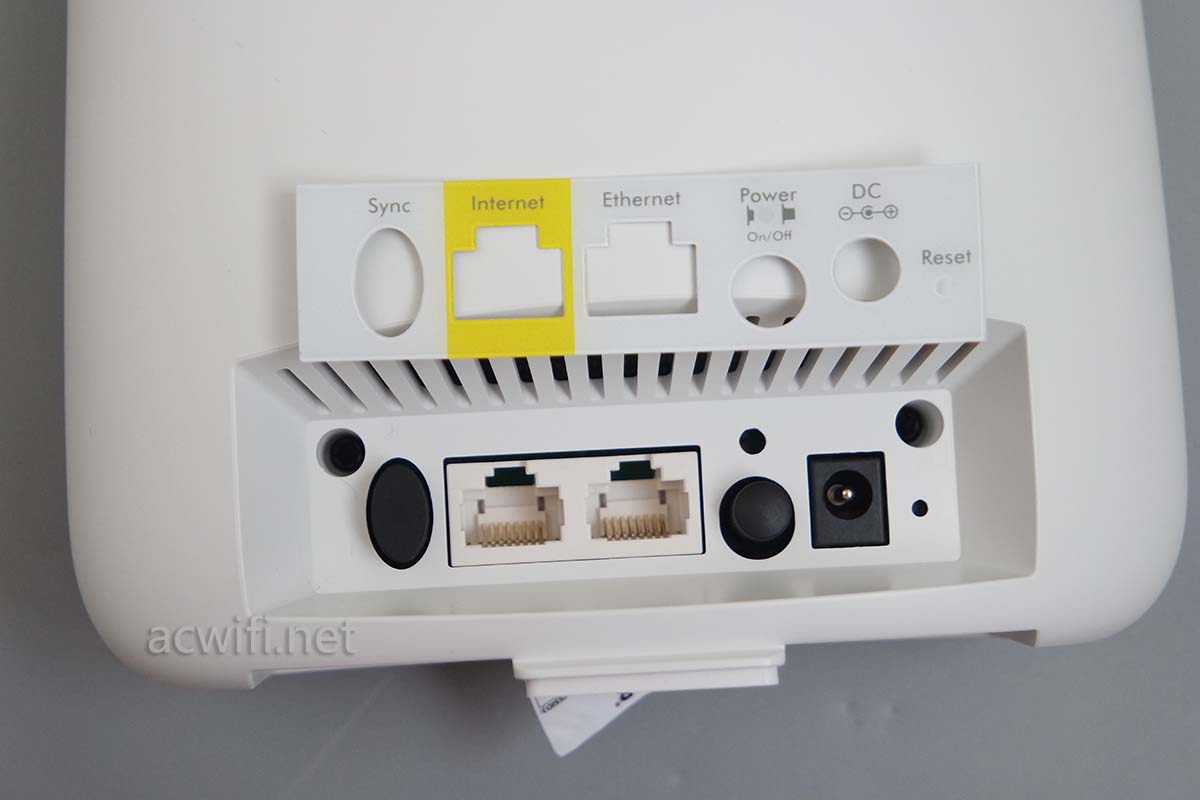

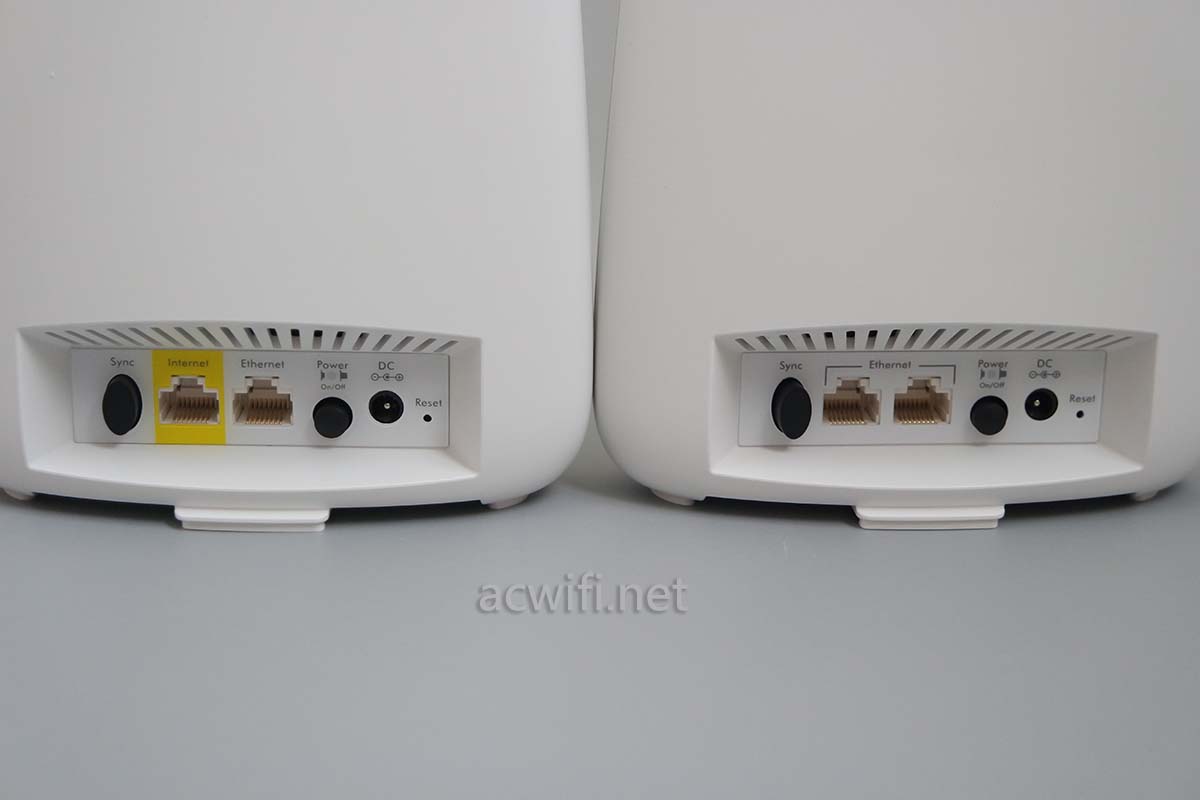

机身背面如下图,两个全千兆网口,没有USB口。网口标识有黄色的是主机。

网件Orbi RBK20拆机

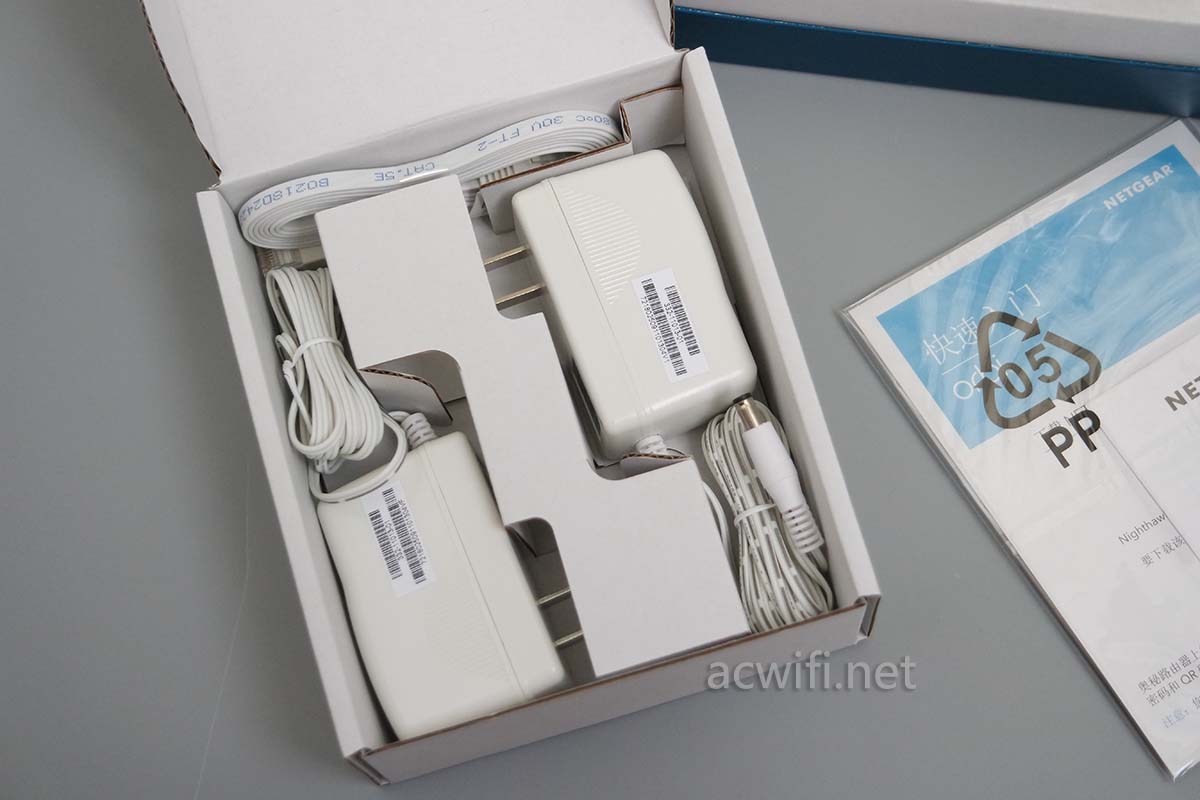

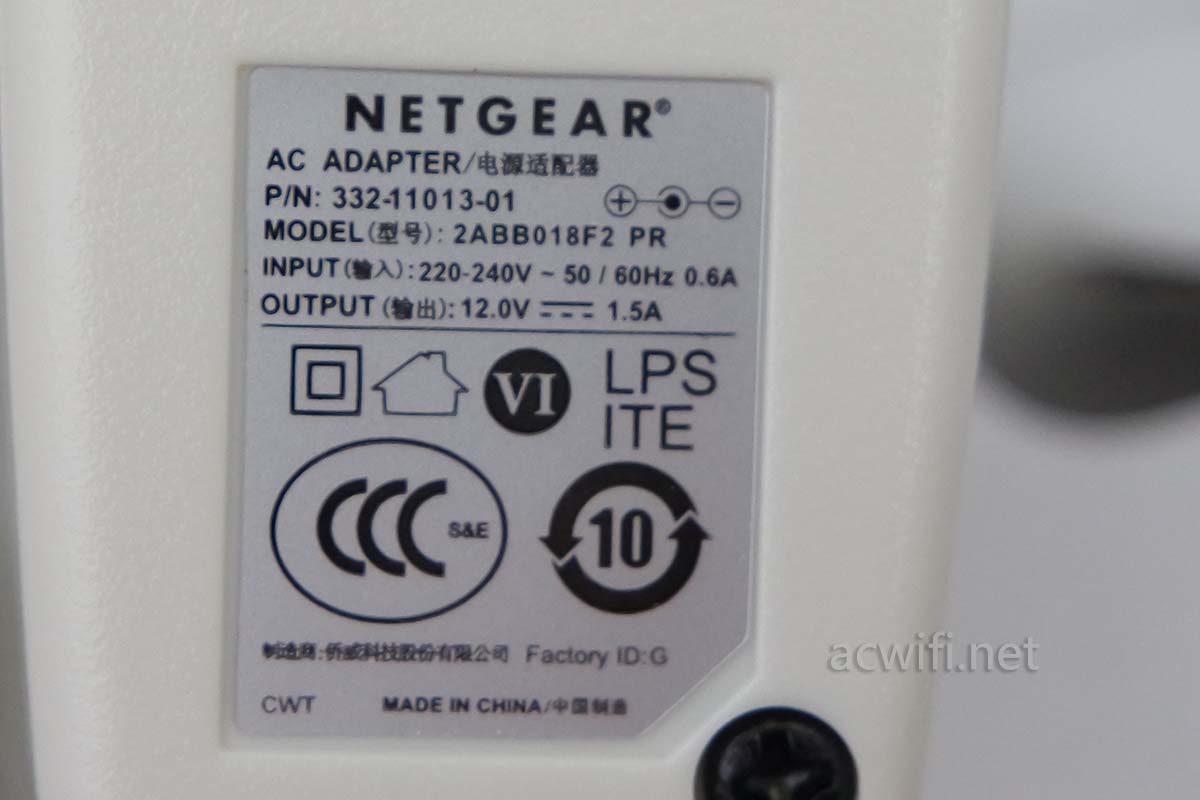

电源规格是12V/1.5A。接上网络后,待机6.2W,这个电源好评。配有一根扁平网线,而且是2米长的,也好评。虽然一向不喜欢扁平网线,但长度给的足。

网件Orbi RBK20拆机

网件Orbi RBK20拆机

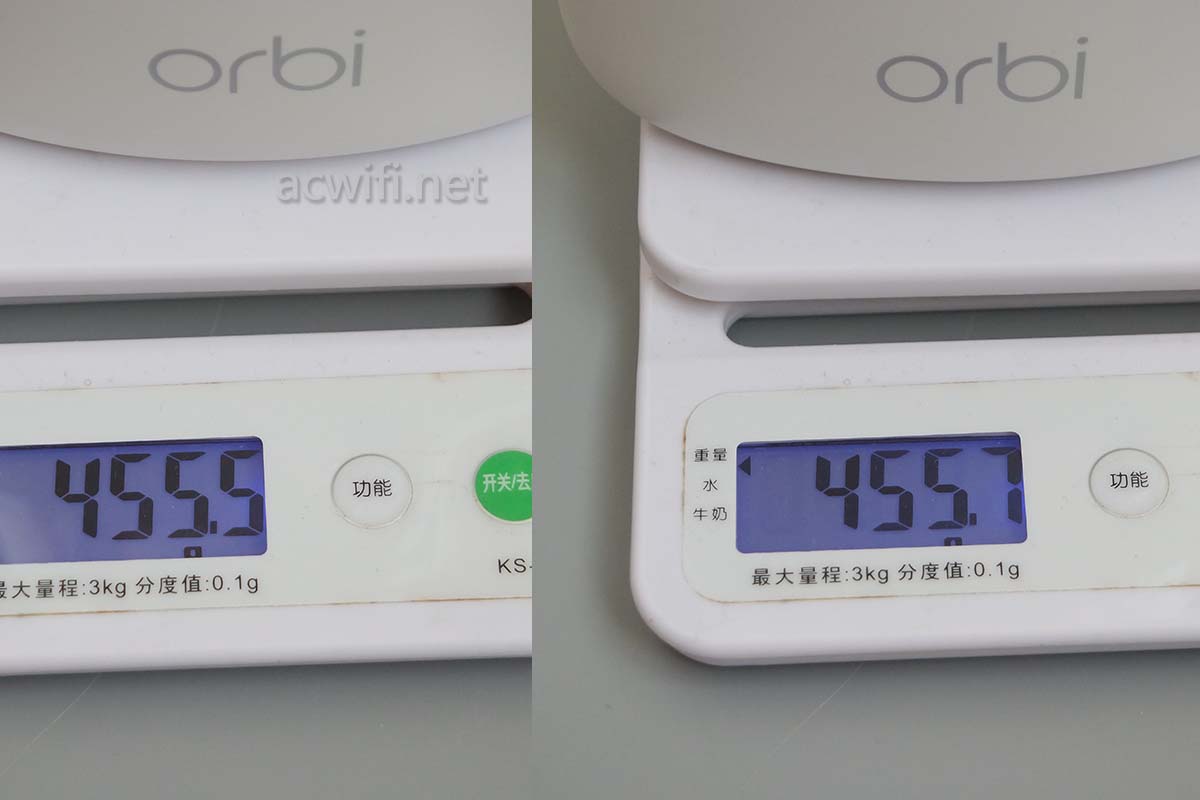

为了证明两个机身硬件一样的,我称一下两者的重量。。。相差0.2克,我猜是外壳的重量误差。左边是主机RBR20,后面是副机RBS20。本篇我只对RBR20进行拆机。

网件Orbi RBK20拆机

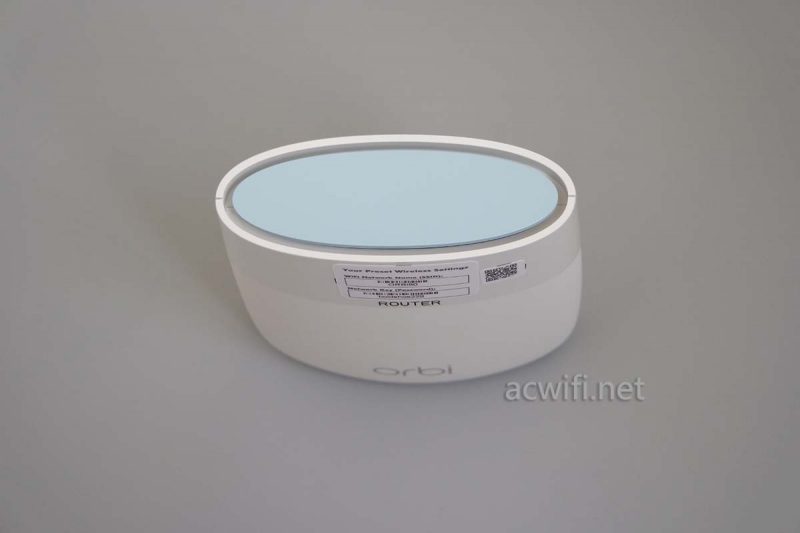

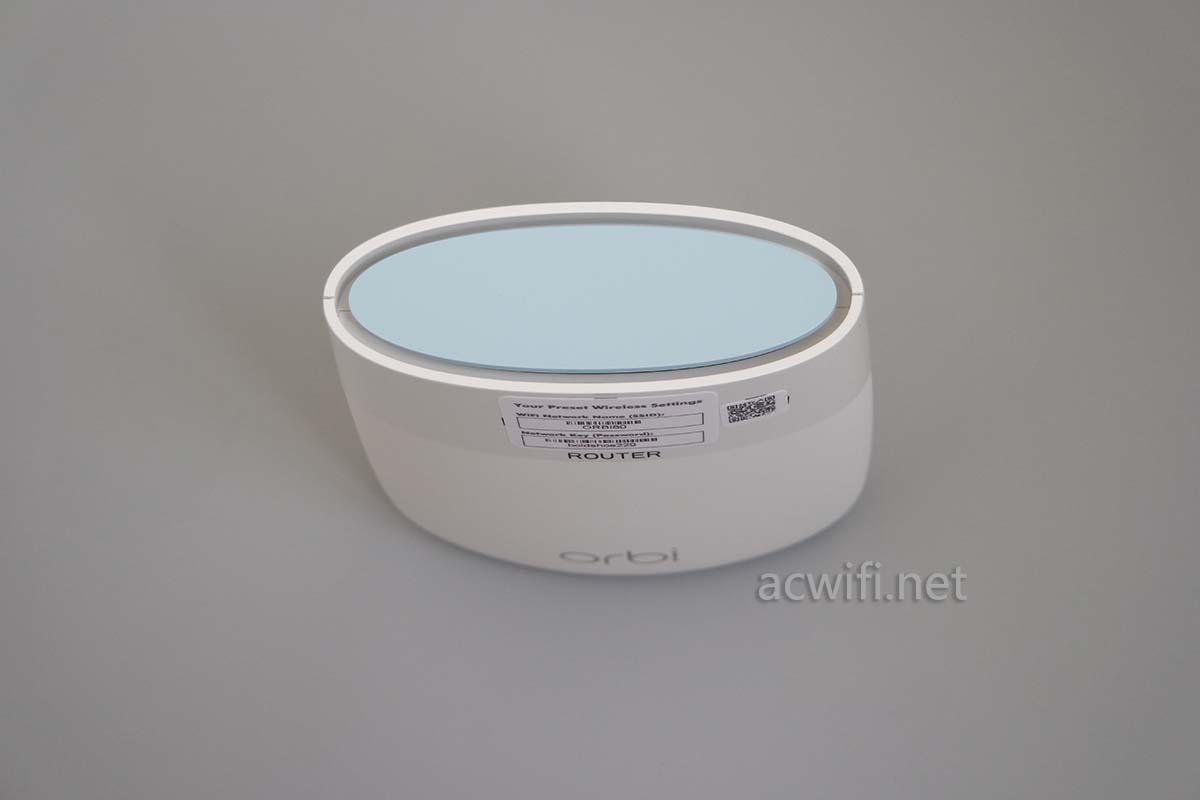

拆的这一台RBR20:

网件RBR20折机

底部标签撕掉,一排接口的一圈标签也撕掉,看见2颗螺丝,取出即可分离外壳。

网件RBK20拆机

外壳对半分开之后,看见主板和内置的天线了。

网件RBK20拆机

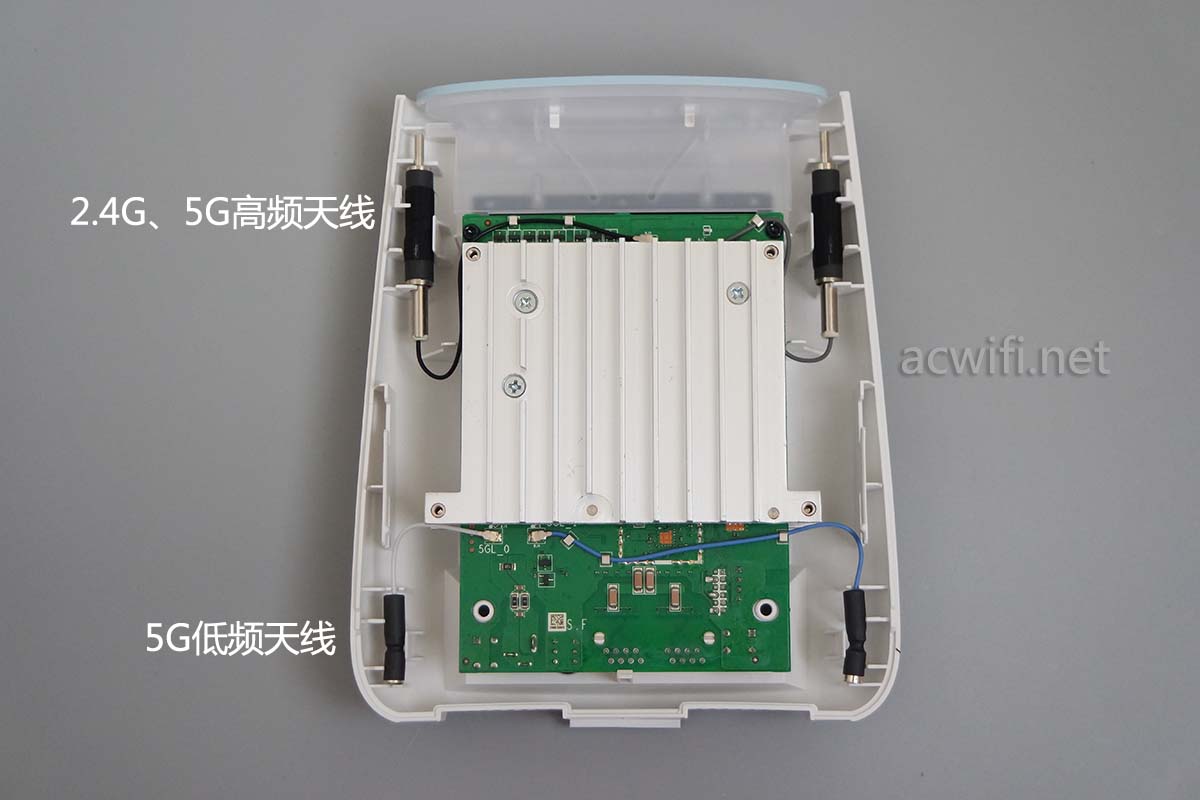

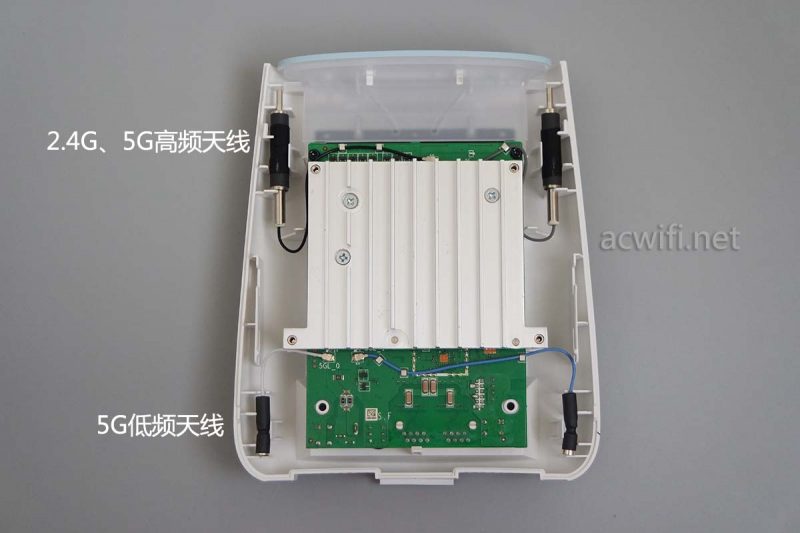

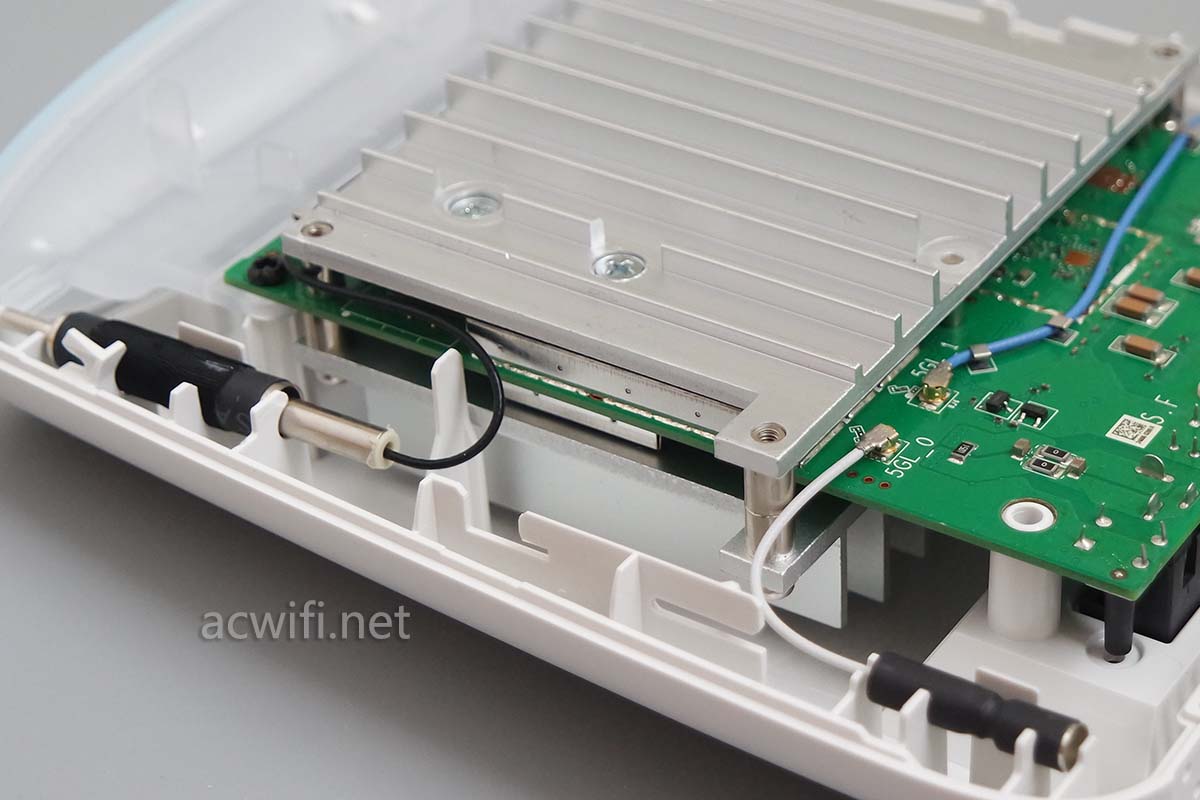

内置四根金属圆管,属于全向天线,三频都是2t2r,但只有四根天线,不对数哟。。。。其实较长的那一根是双频天线,只要看见一长一短的天线,长的总会是2.4G天线,短的是5G天线,频率越高,天线越短的。60G天线更小。。。

较长的一根是双频天线 ,下面短的是单频5G,且是低频的,因为天线馈线接头旁边标志了”5G L“。

网件Orbi RBK20拆机

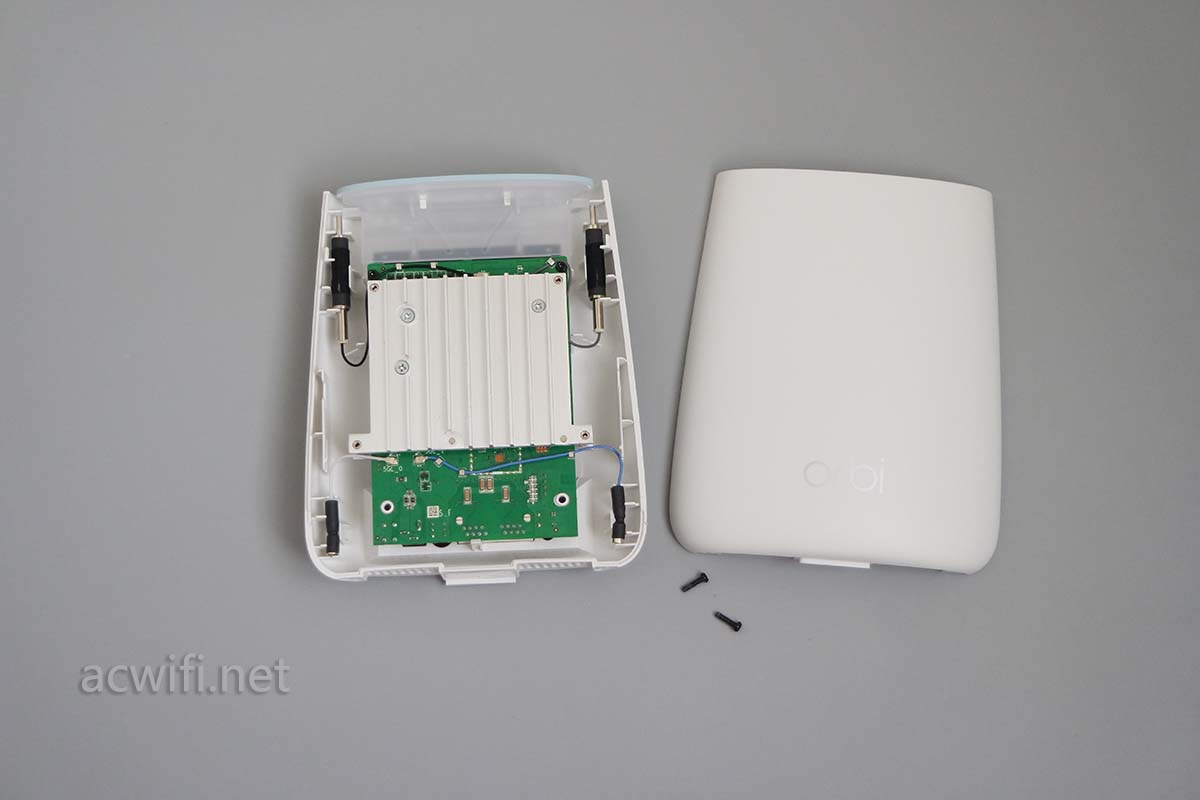

有2个颗丝,跟外壳的连接螺丝一样都是内梅花螺丝,拆过几款网件均是。这个角度看,感觉不错。

网件Orbi RBK20拆机

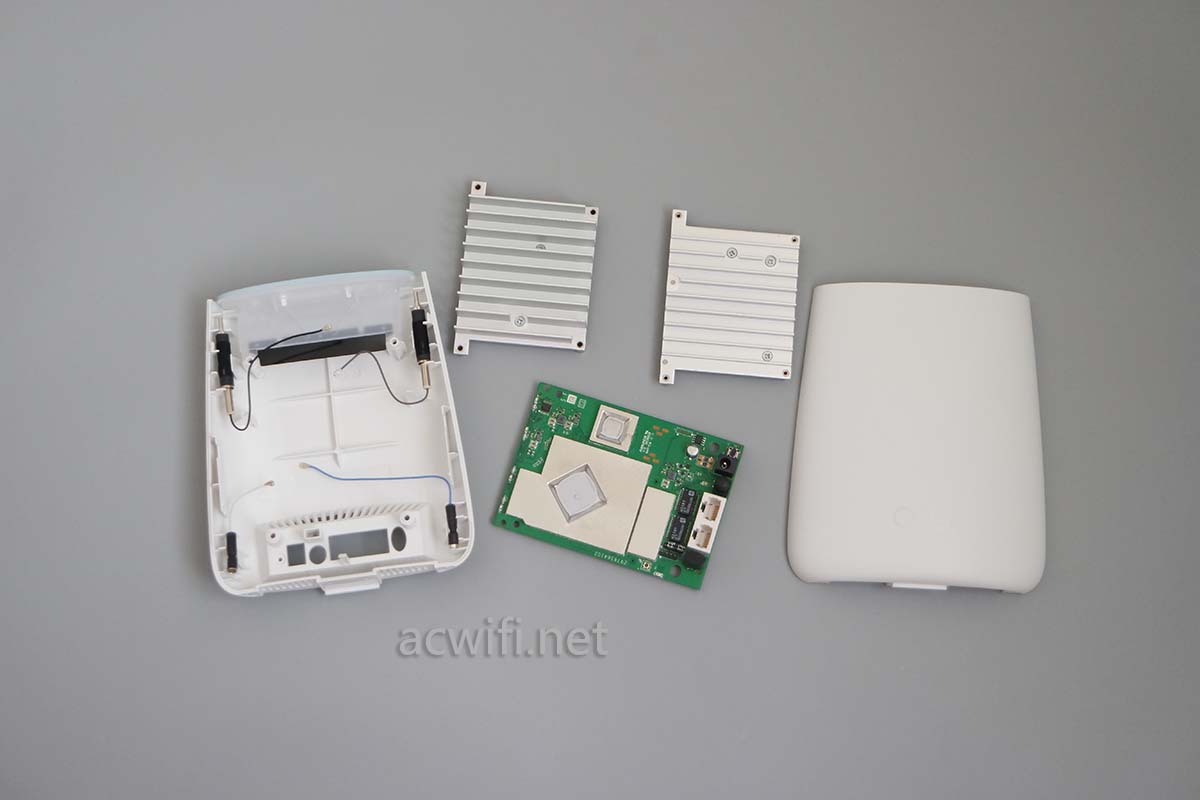

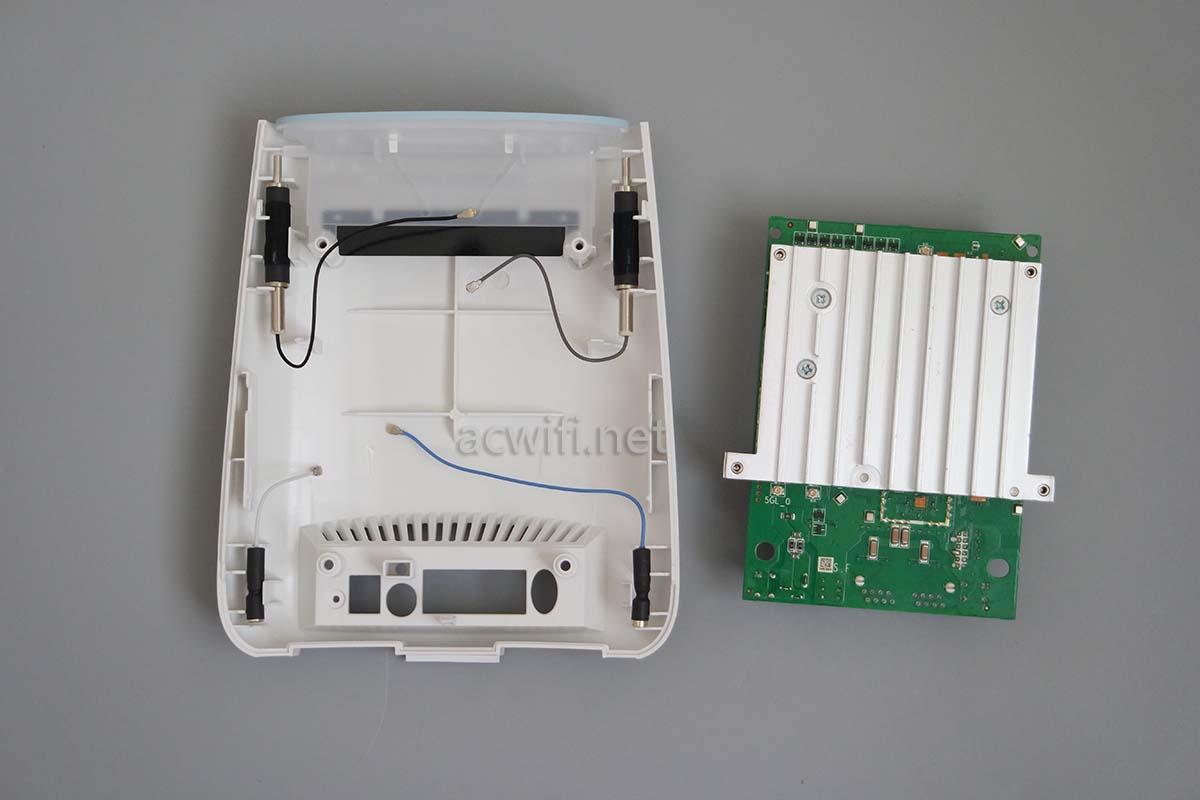

主板与外壳分离后:

网件Orbi RBK20拆机

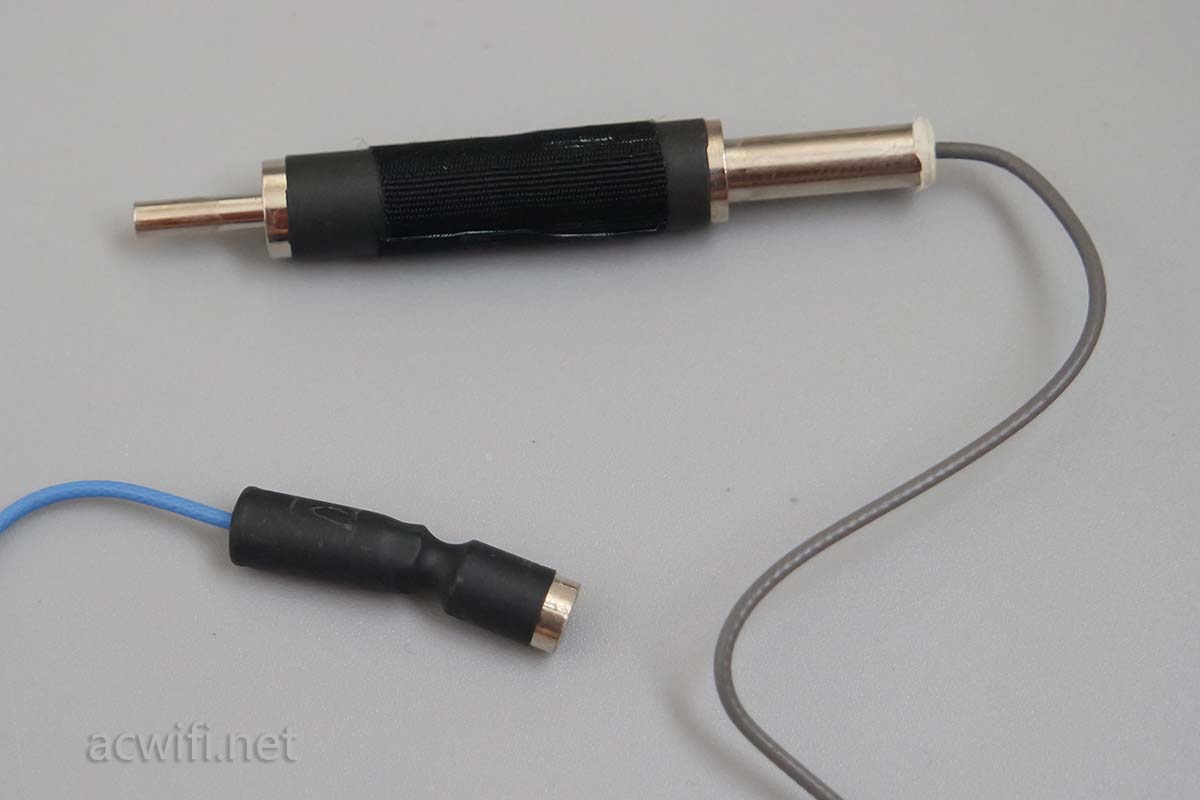

天线:

网件Orbi RBK20拆机

主板主体一面:

网件Orbi RBK20拆机

主板有网口的另一面:

网件Orbi RBK20拆机

先拆哪一面好呢?不如抛个硬币来决定?P,现在都用手机支付,哪会有硬币零钱,去市场买根葱煮碗云吞都用扫一扫。

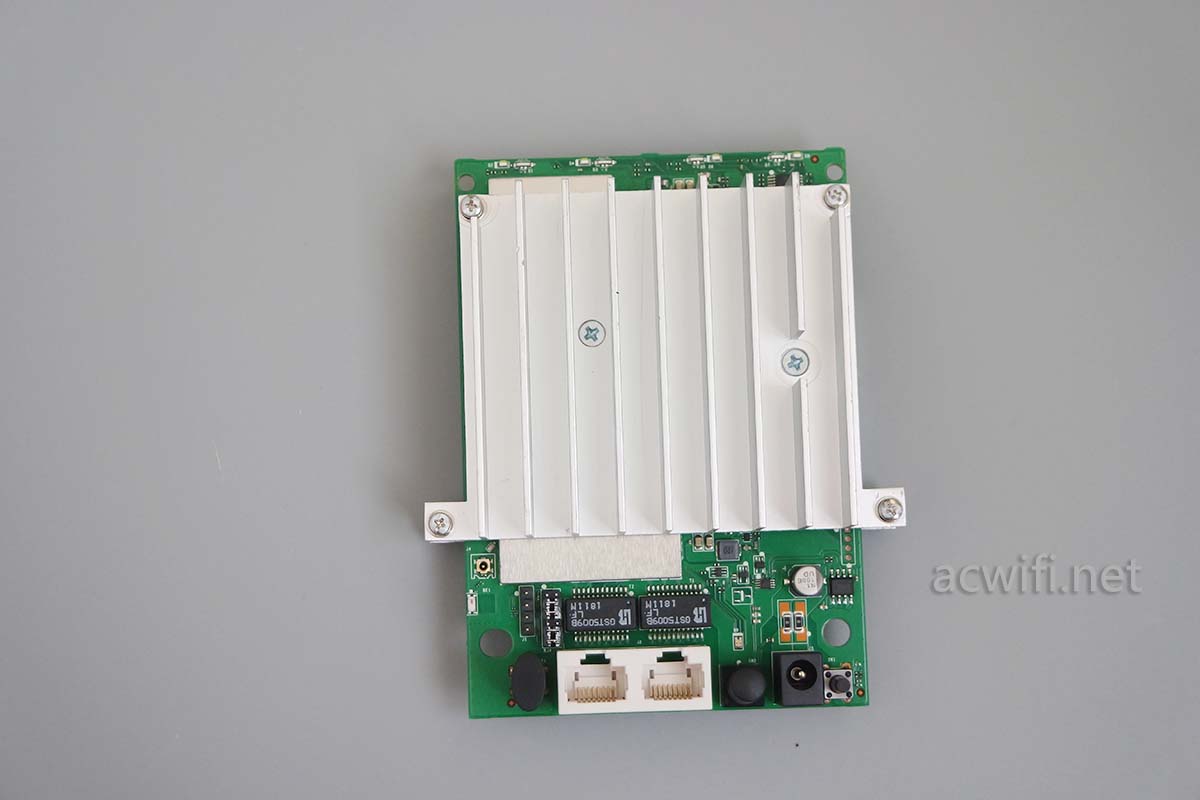

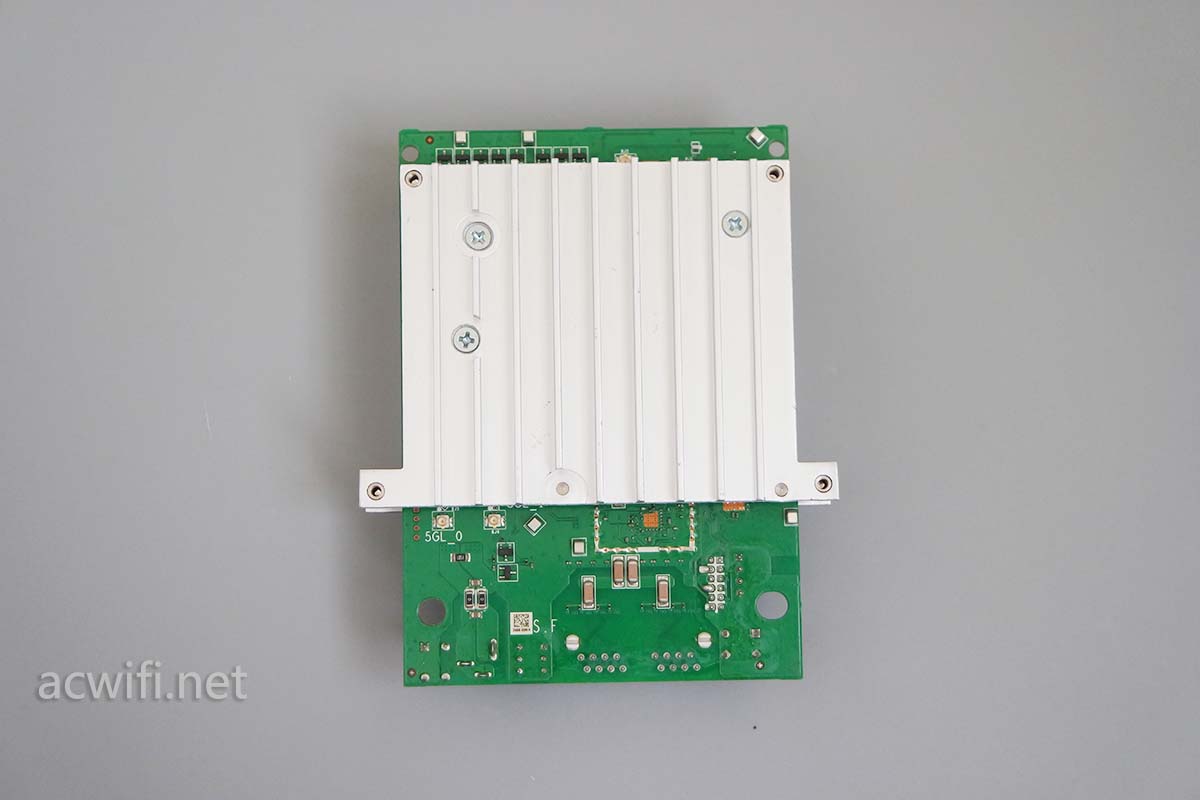

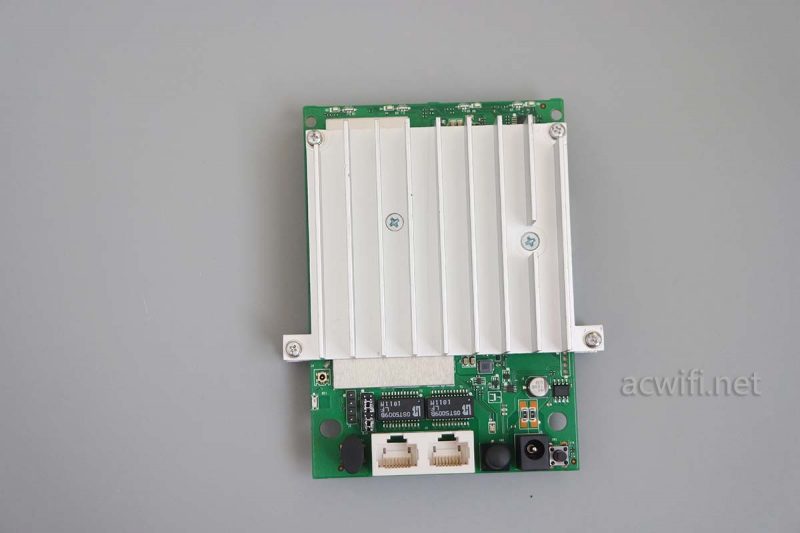

主板的两个面都有云吞,不是,打错了,都有散热片:

网件Orbi RBK20拆机

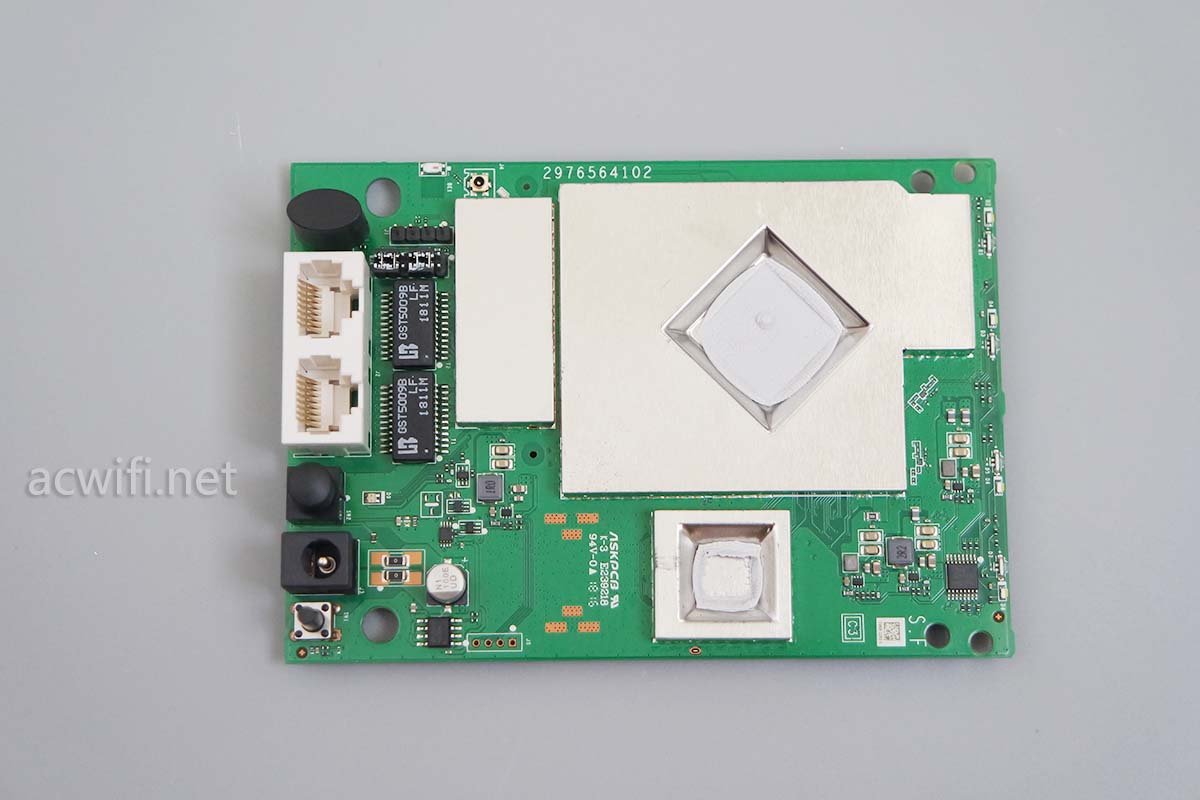

四颗螺线把两片散热器固定。拆开散热片:



SAMSUNG CAMERA PICTURES

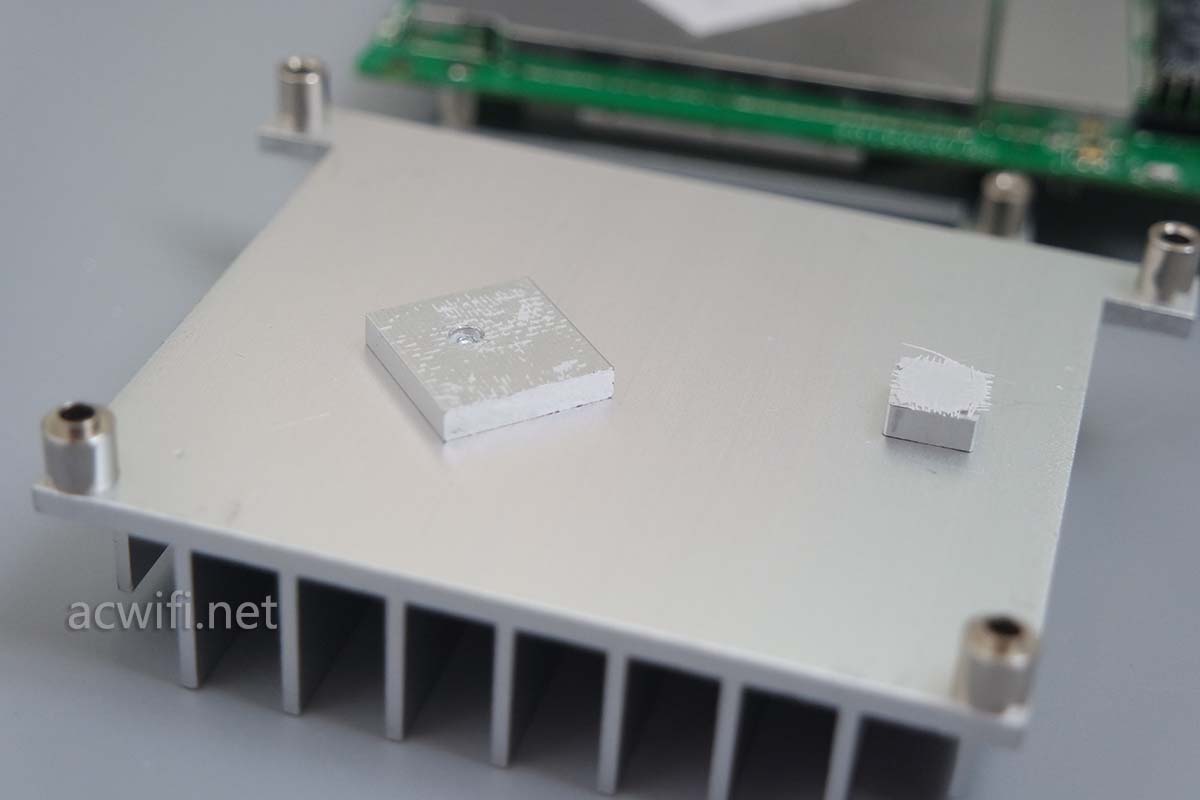

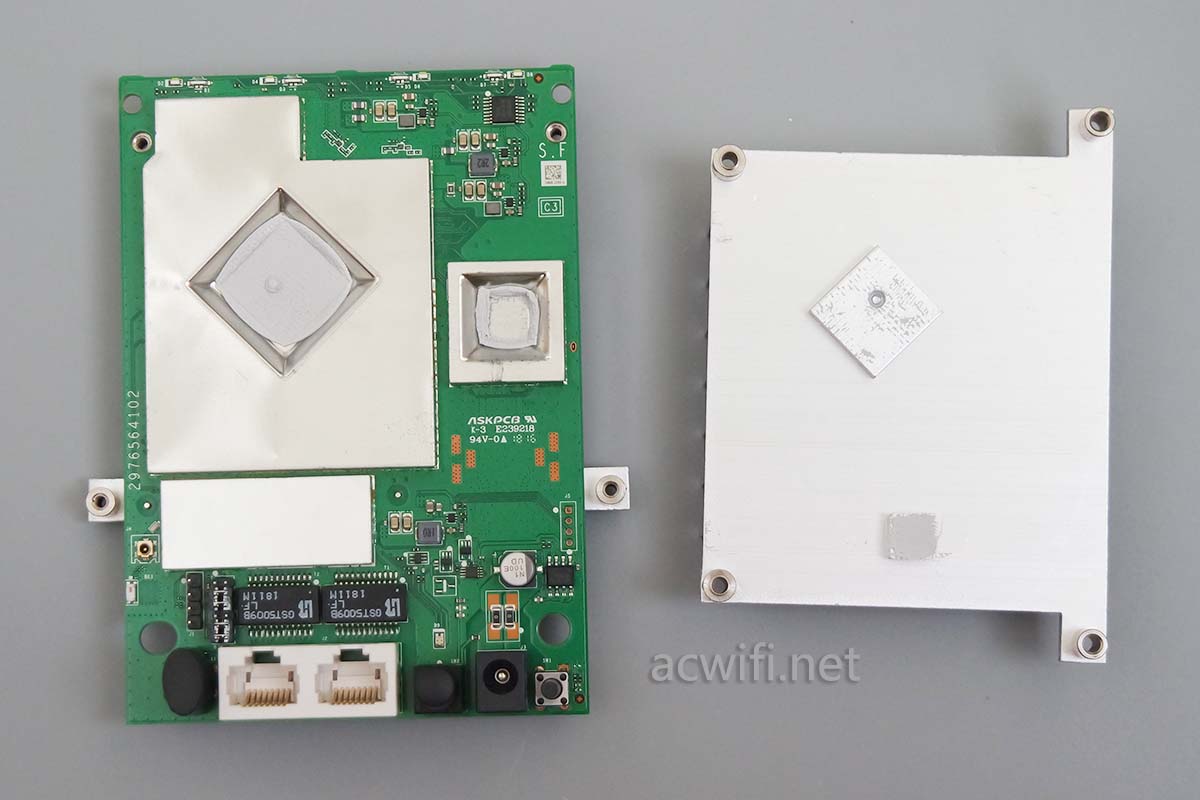

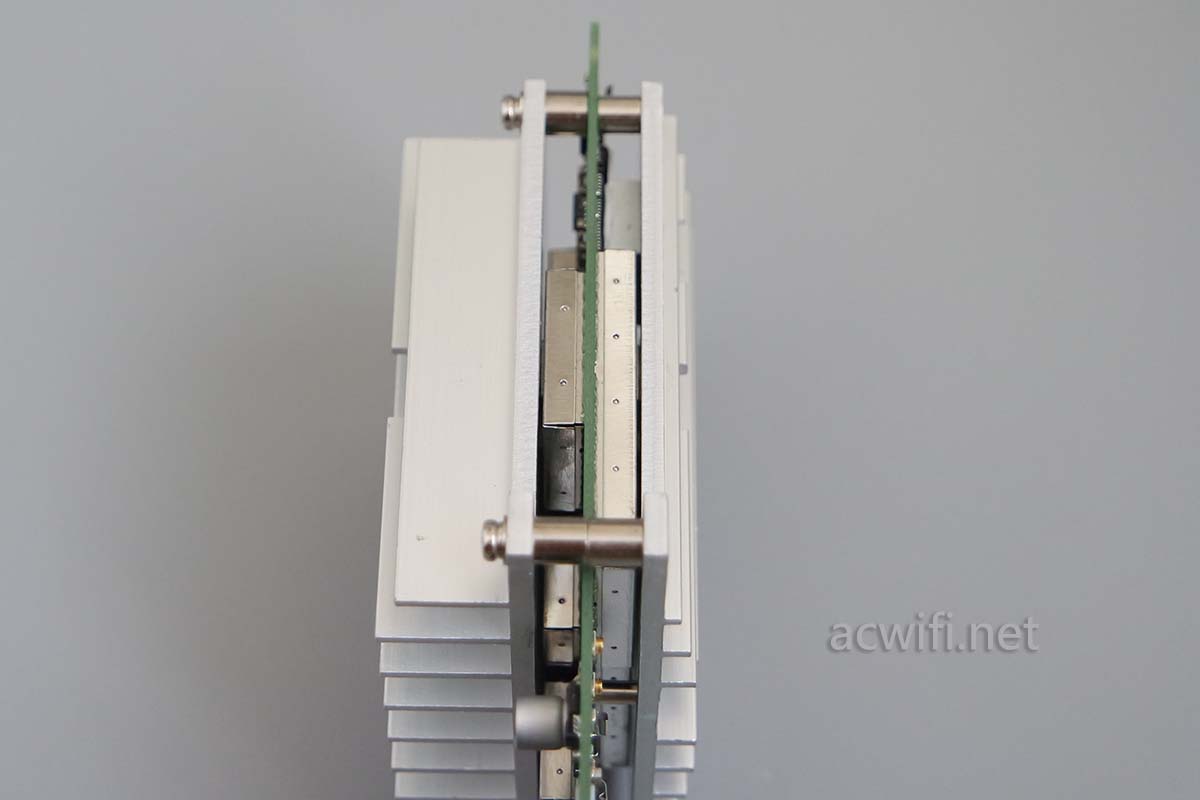

有2个凸块,是用螺丝连接。

网件Orbi RBK20拆机

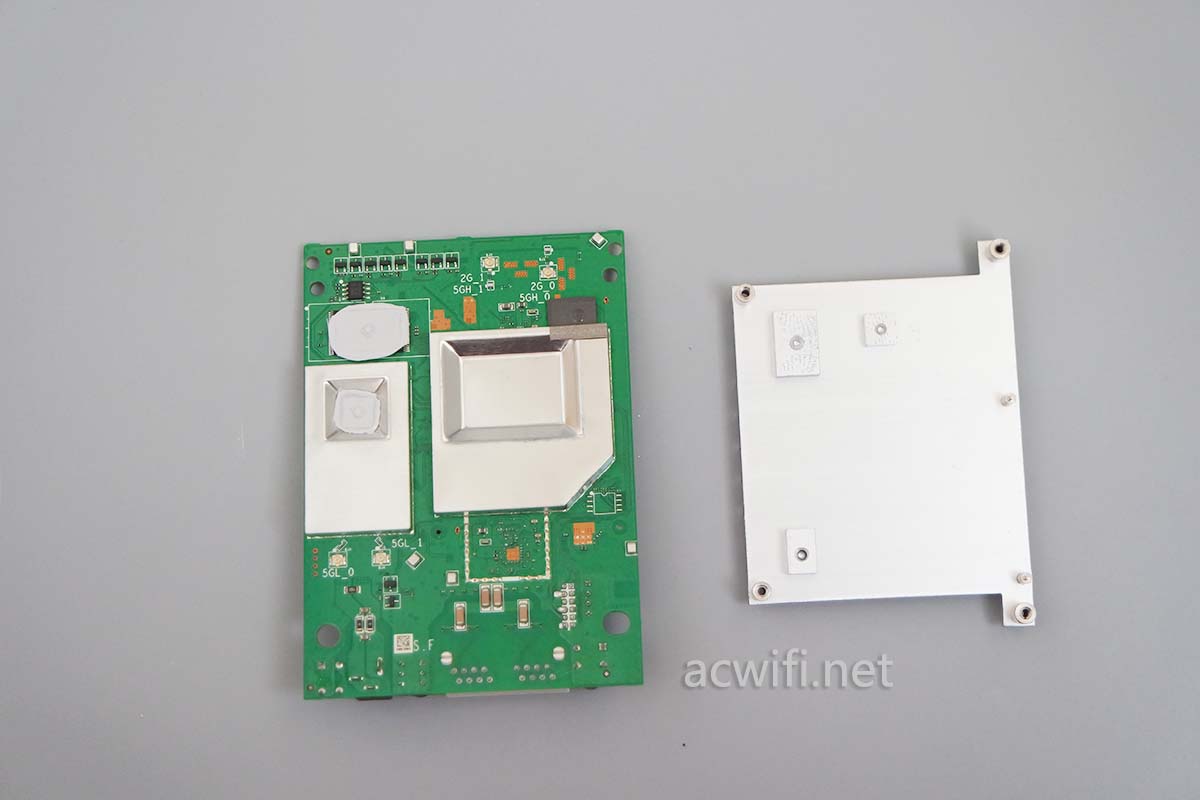

另一面也是这样的结构:

网件Orbi RBK20拆机

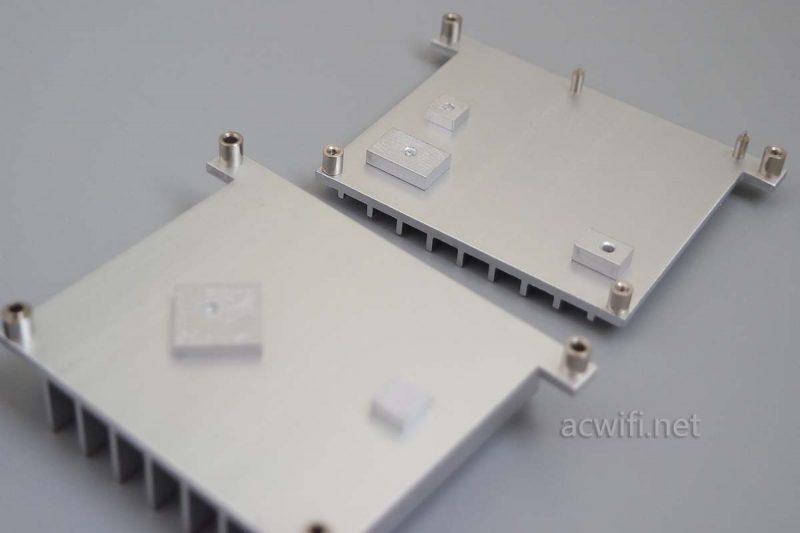

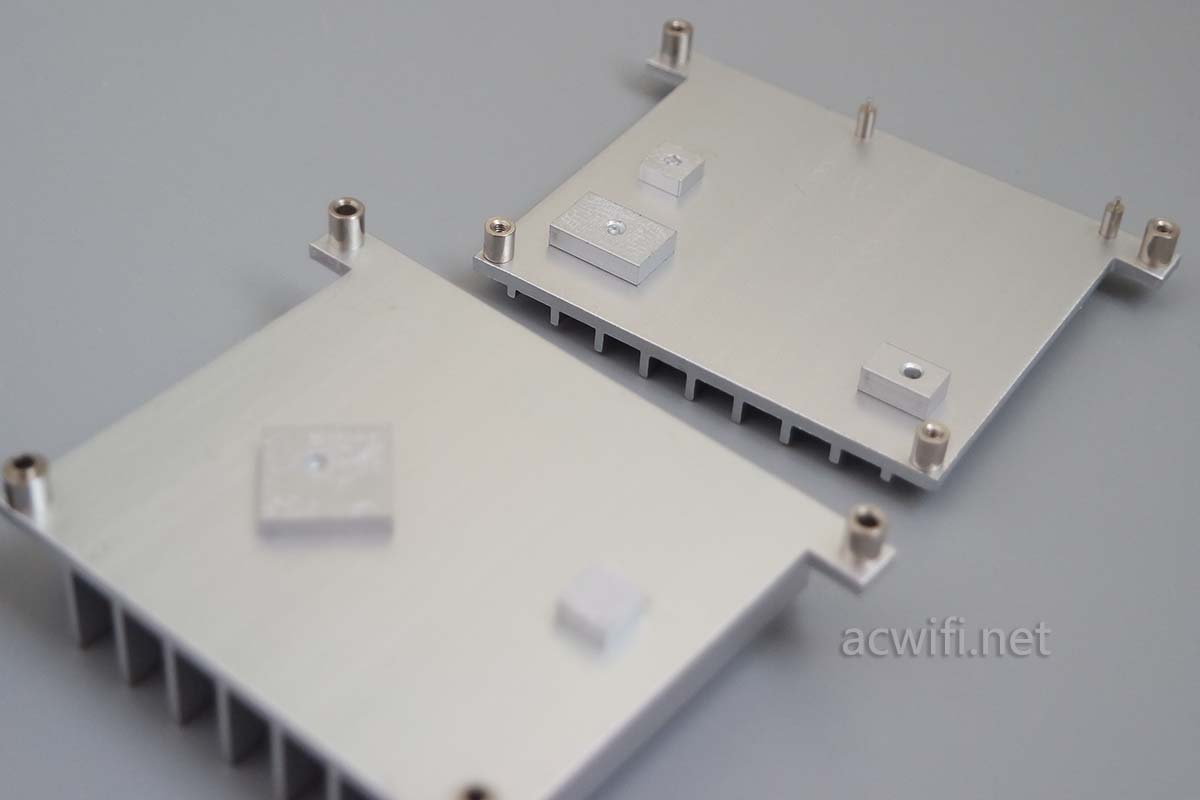

两片铝的散热片:

网件Orbi RBK20拆机

网件Orbi RBK20拆机

先拆带网口的那一面主板:

网件Orbi RBK20拆机

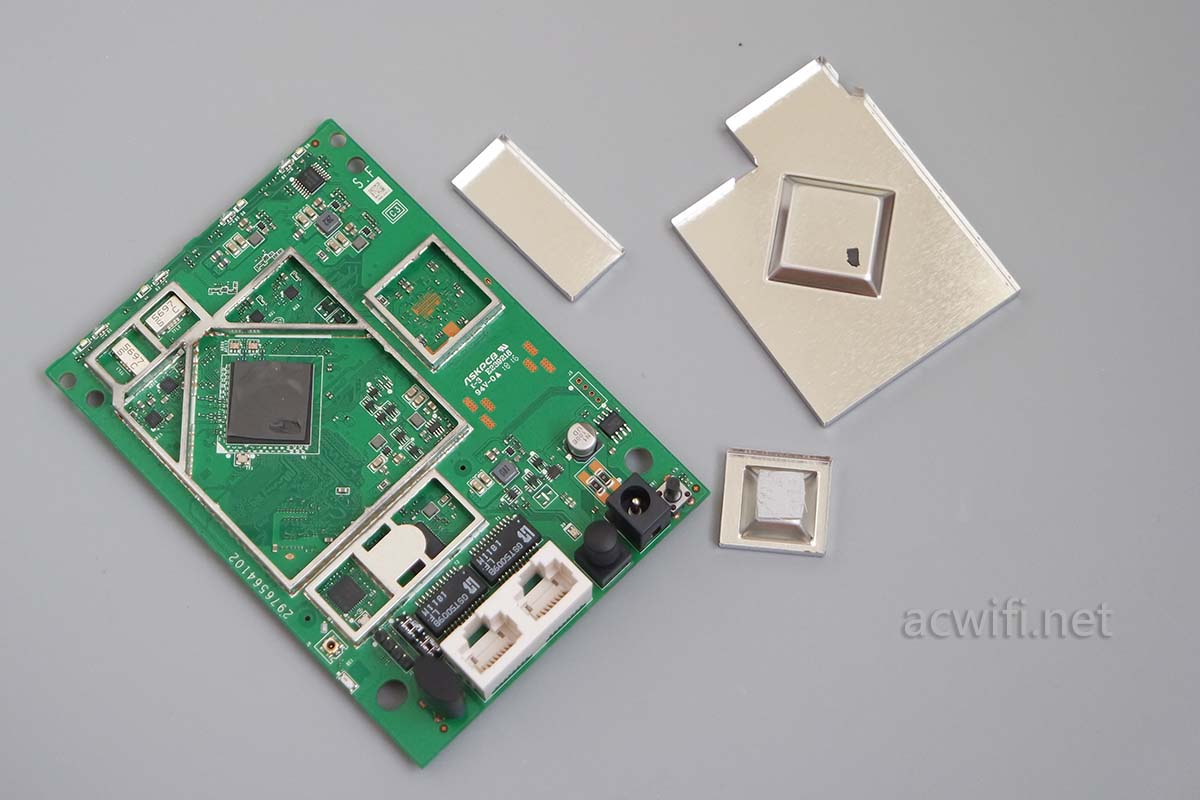

有三片屏蔽罩,全取下来之后:

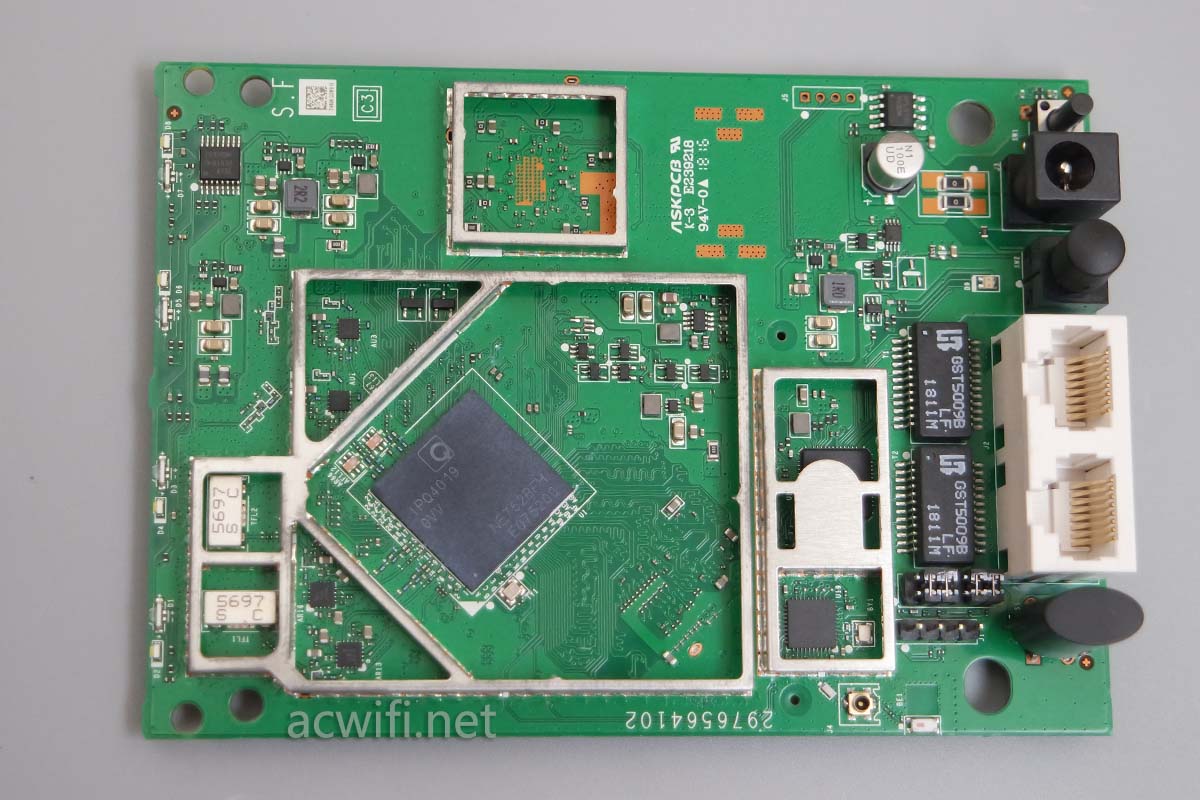

网件Orbi RBK20拆机

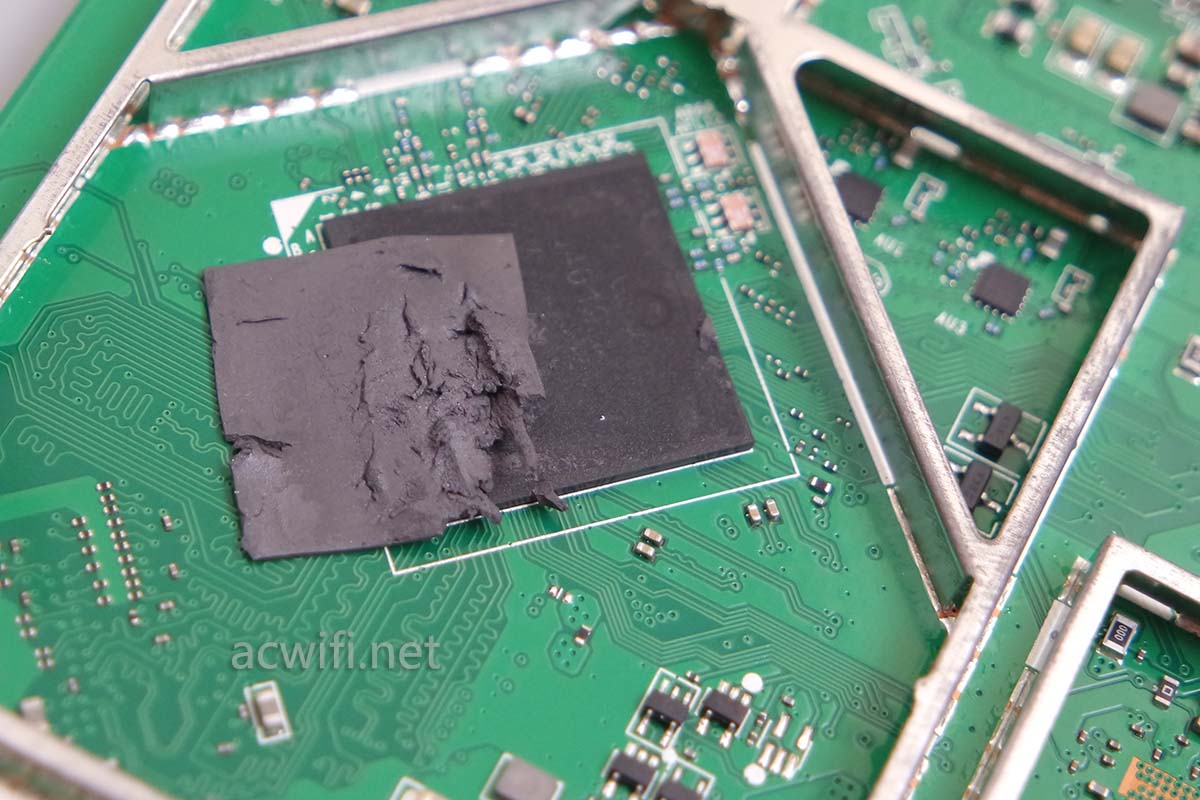

导热硅胶垫比较薄,我拿下来之后碎成这样了。没事,我有1mm的导热硅胶,换上就漂亮了。

网件Orbi RBK20拆机

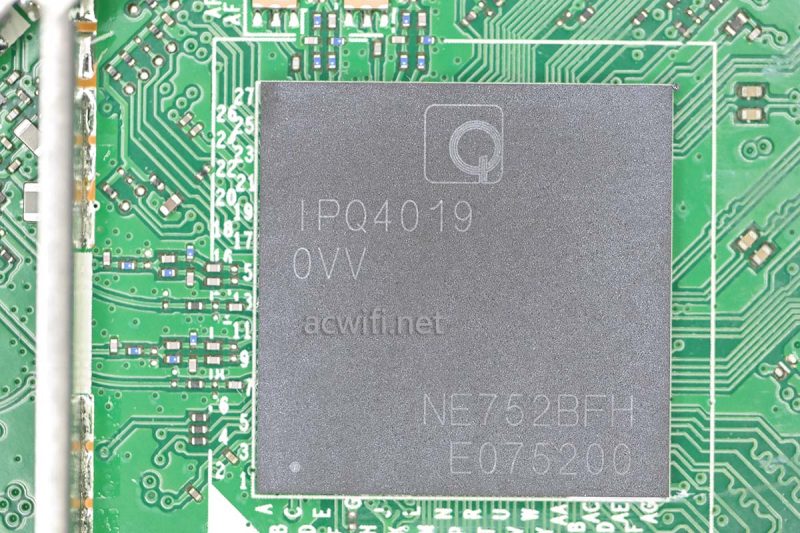

最大面积的那片芯片型号是CPU,型号是IPQ4019。

网件Orbi RBK20拆机

IPQ4019是四核717Mhz,4x ARM Cortex A7, Quad-core CPU。它集成了2.4G和5G无线控制器,2x2mimo,256-QAM,2.4G速率最高400Mbps,5G最高速率866Mbps;支持MU-MIMO,支持Qualcomm® Wi-Fi SON。芯片制程40nm。

网件Orbi RBK20拆机

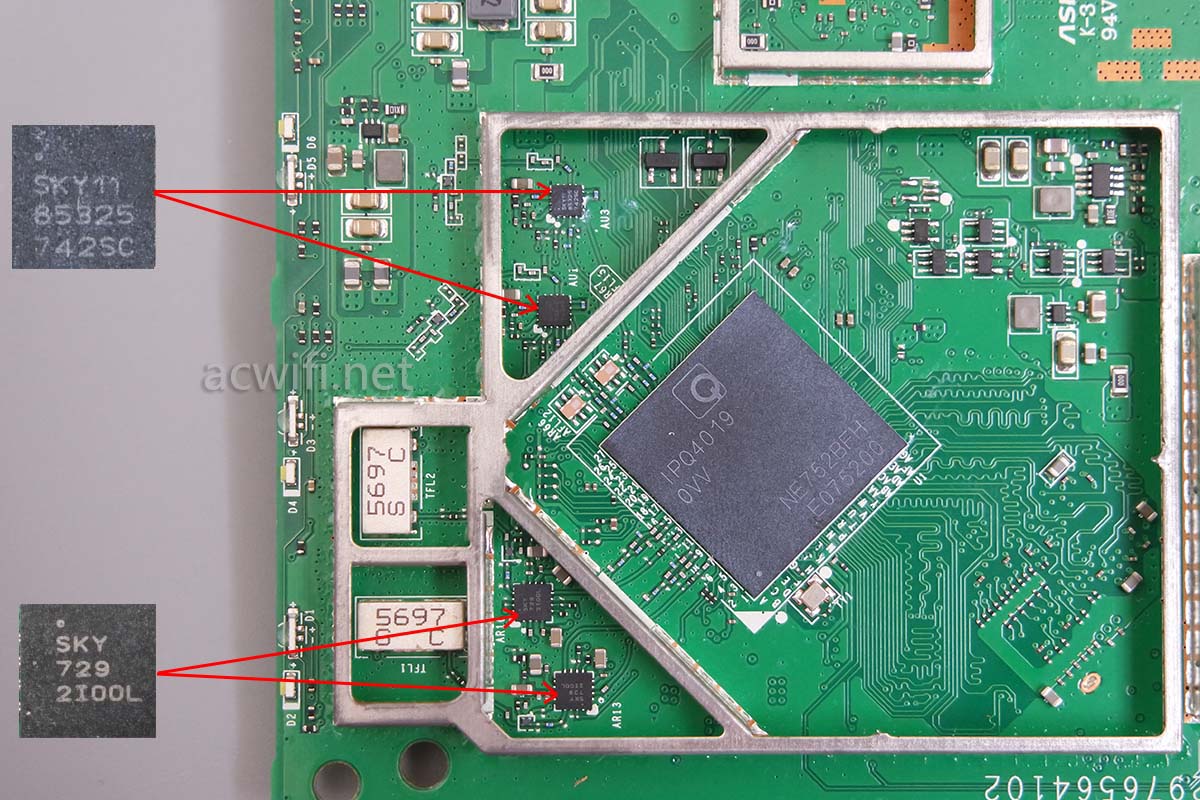

IPQ4019外置2.4G和5G独立功放,左下角有两长条的元件,丝印着”5697“字样,是一种介质滤波器(Dielectric filter),5697估计是就是5G频率范围,它的作用是:只允许频率成分在谐振频率附近的电磁波通过,起到带通滤波器的作用。这颗5G是工作在149信道以上,我猜的。



网件Orbi RBK20拆机

上方那颗黑色的小芯片,丝印着”SKY11 85325“字样,型号是SKY85325-11,是2.4G功放芯片,集成了PA和LNA。

SKY85325-11的参数如下:

 Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
LNA with integrated bypass mode
Transmit gain: 25 dB
Receive gain: 16 dB
Output power: +18.0 dBm, MCS9, HT40
Output power: +19 dBm, MCS7
Small QFN (16-pin, 2.5 mm  2.5 mm) package

在256-QAM和40Mhz频宽下,放大功率+18dBm=64mW,属于低功率功放。

另外,在下方的丝印着”SKY 729 “,型号是SKY85729-11,是5G功放芯片,集成了PA和LNA。

SKY85729-11的参数如下:

 Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R
switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 13 dB
Output power:
MCS11, +18 dBm, -43 dB EVM
MCS9, +22.5 dBm, -35 dB EVM
MCS7, +24 dBm, -30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package

看MCS9那一行就行了,放大功率+22.5dBm=178mW,中等功率。

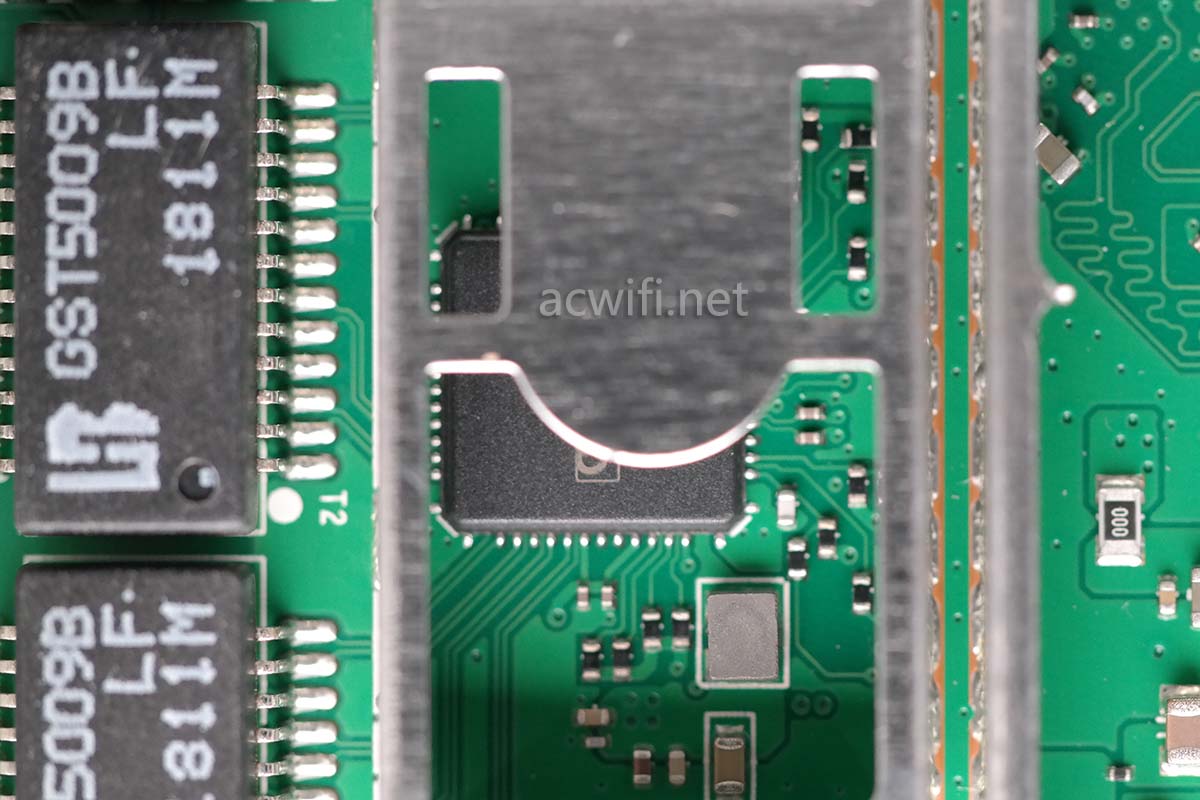

CPU的另一边,在网络变压器的旁边有交换机芯片,有金属片挡住了,没事,我用斜口钳把它破开,

网件RBK20拆机

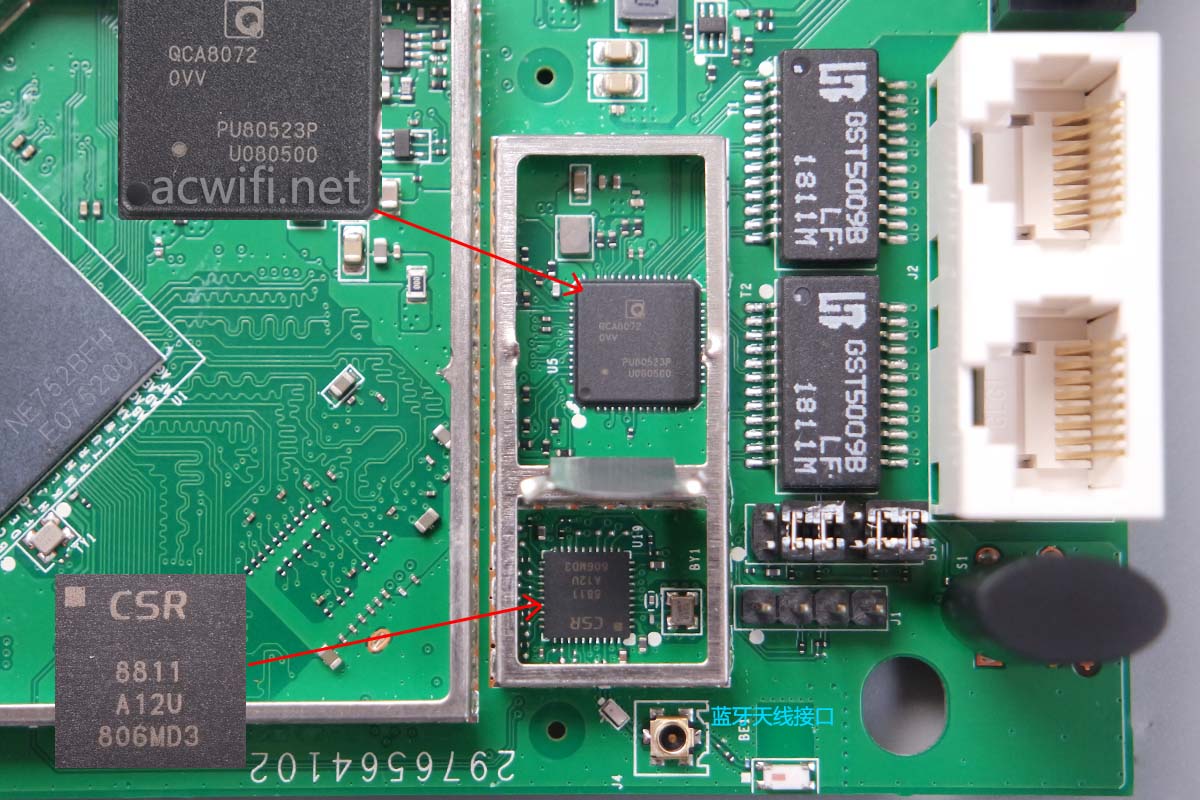

完整地显示出来了。IPQ8072是一颗千兆交换机芯片,支持10/100/1000Mbps。它的下方有一颗CSR8811蓝牙芯片,但蓝牙天线没有接。

网件RBK20折机

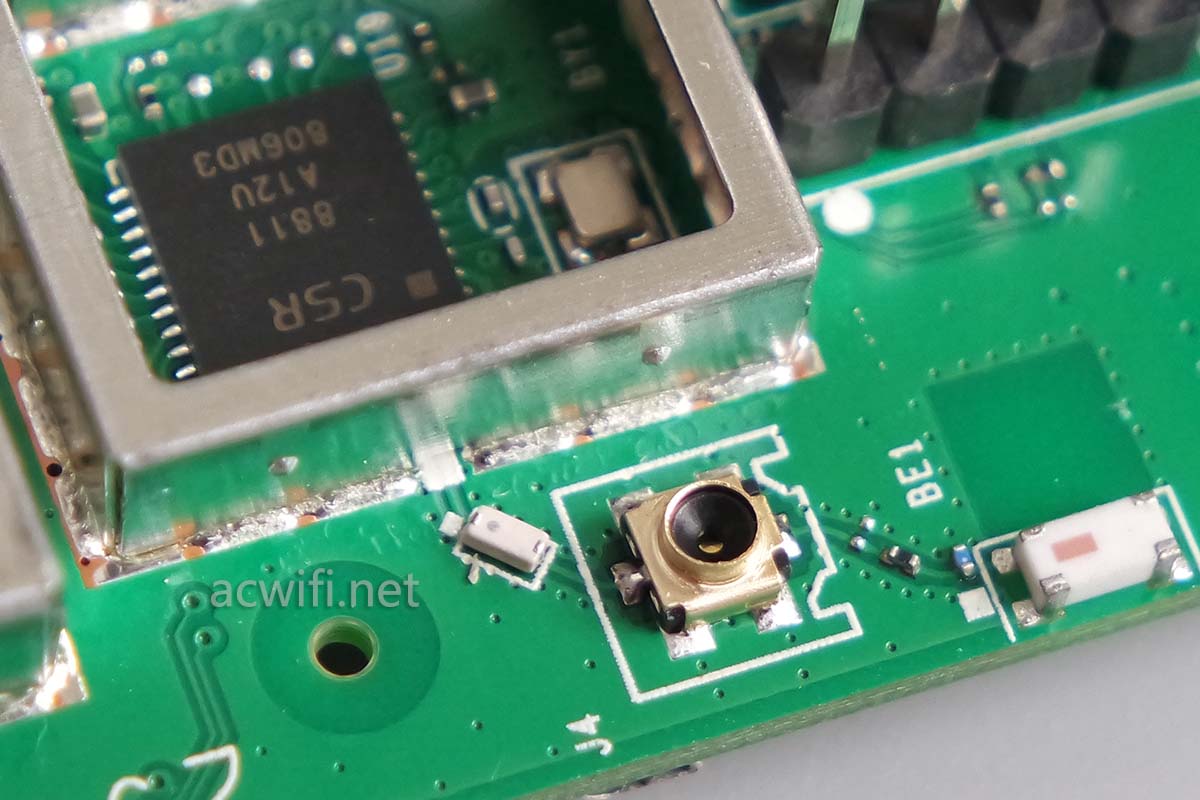

蓝牙天线是下图插口旁边的白色长方体陶瓷天线(在下图右下角),蓝牙天线接口其实是个射频测试座,测试顶针插入这个座子后,会断开和天线的连接,让顶针直接和芯片相连。

网件RBK20拆机

这一面就拆完了。翻到另一面吧。这一面就是IQ4019+QCA8072+CSR8811,功放芯片是SKY85325-11和SKY85729-11。

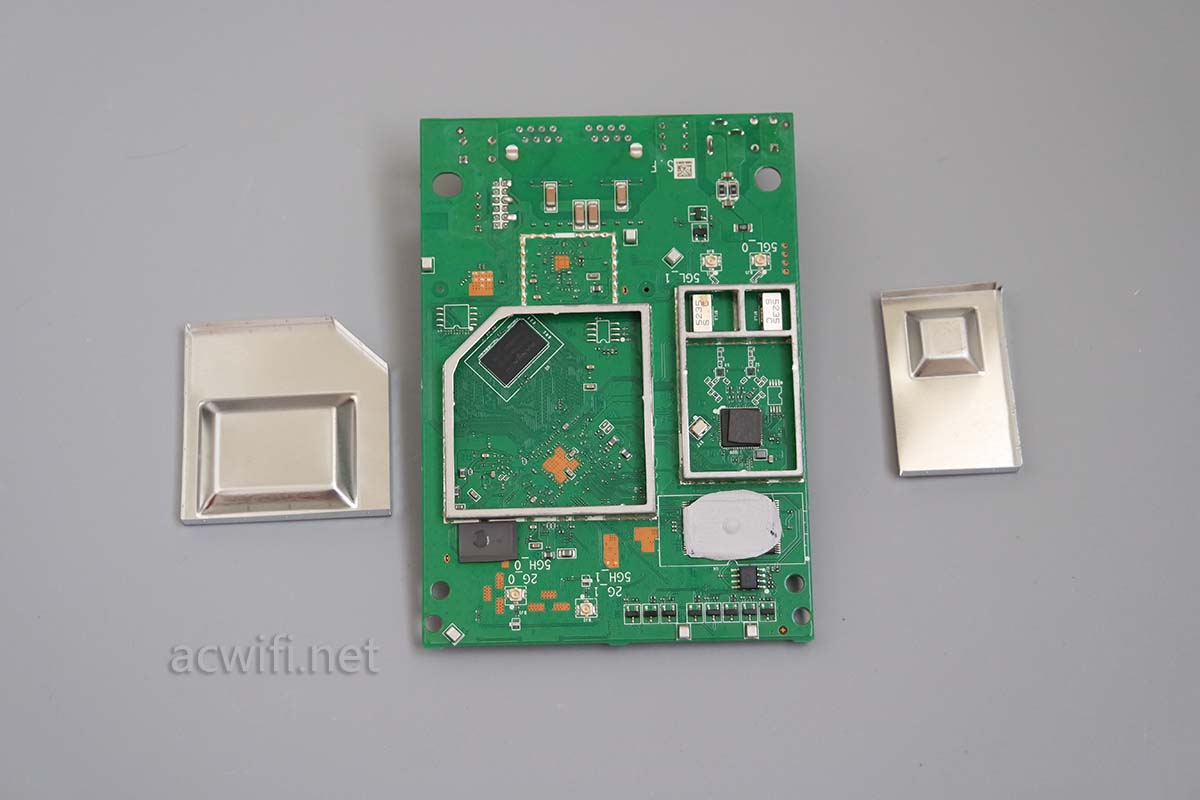

主板另一面拆开屏蔽罩之后:

网件RBK20拆机

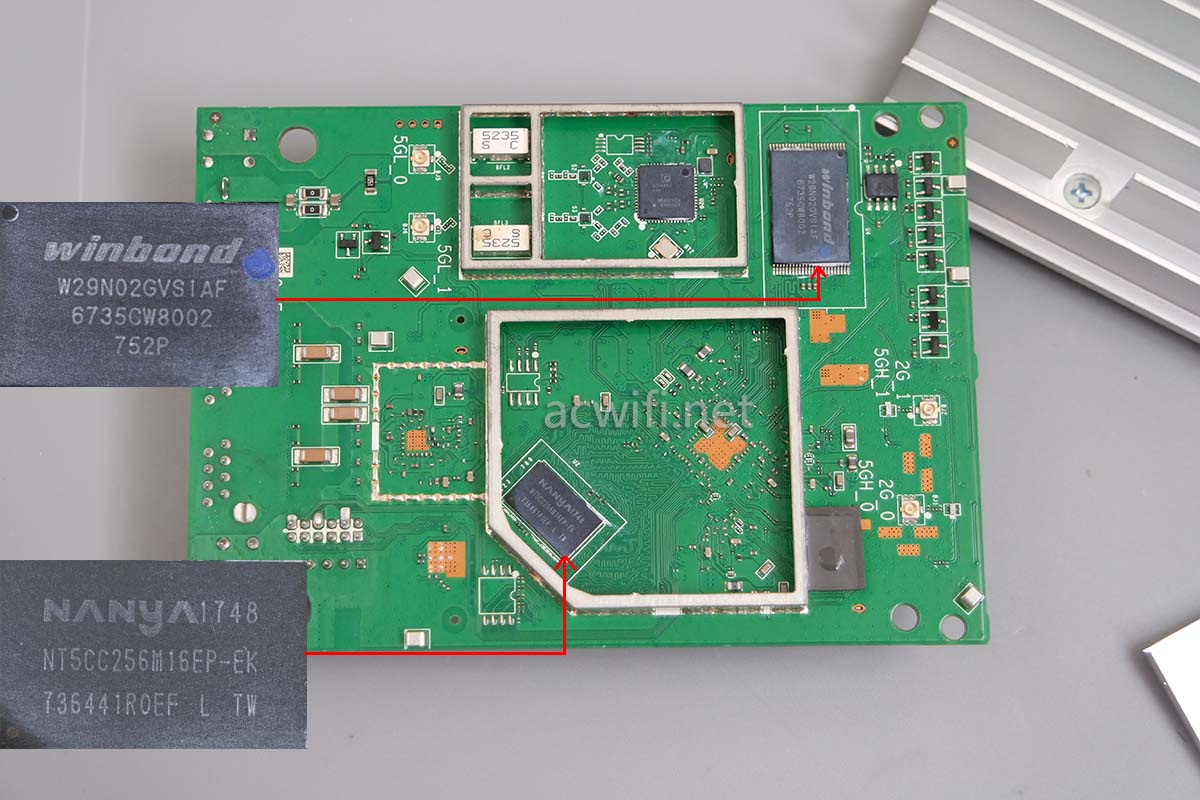

先看内存和闪存,在大的屏蔽罩内的是内存芯片,型号是南亚的NT5CC256M16EP-EK,DDR3内存,容量512MB。闪存型号是W29N02GVSIAF,容量256MB。

网件RBK20拆机

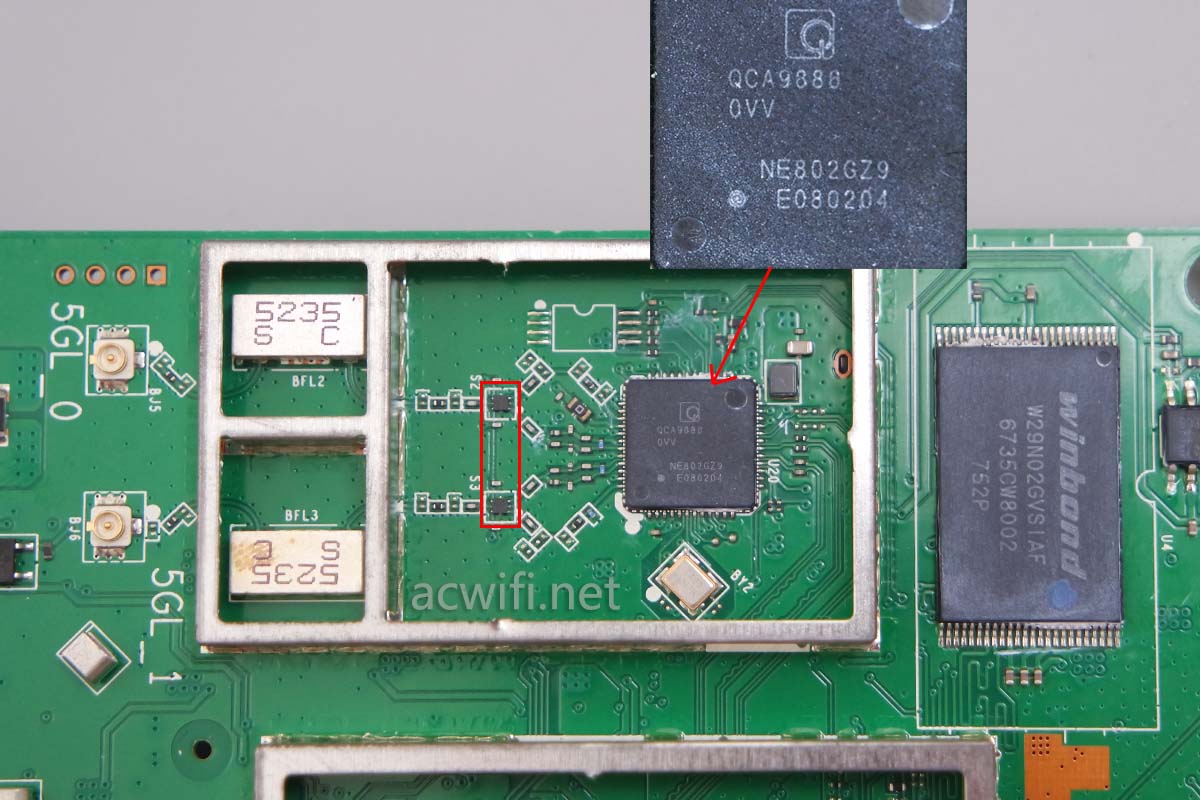

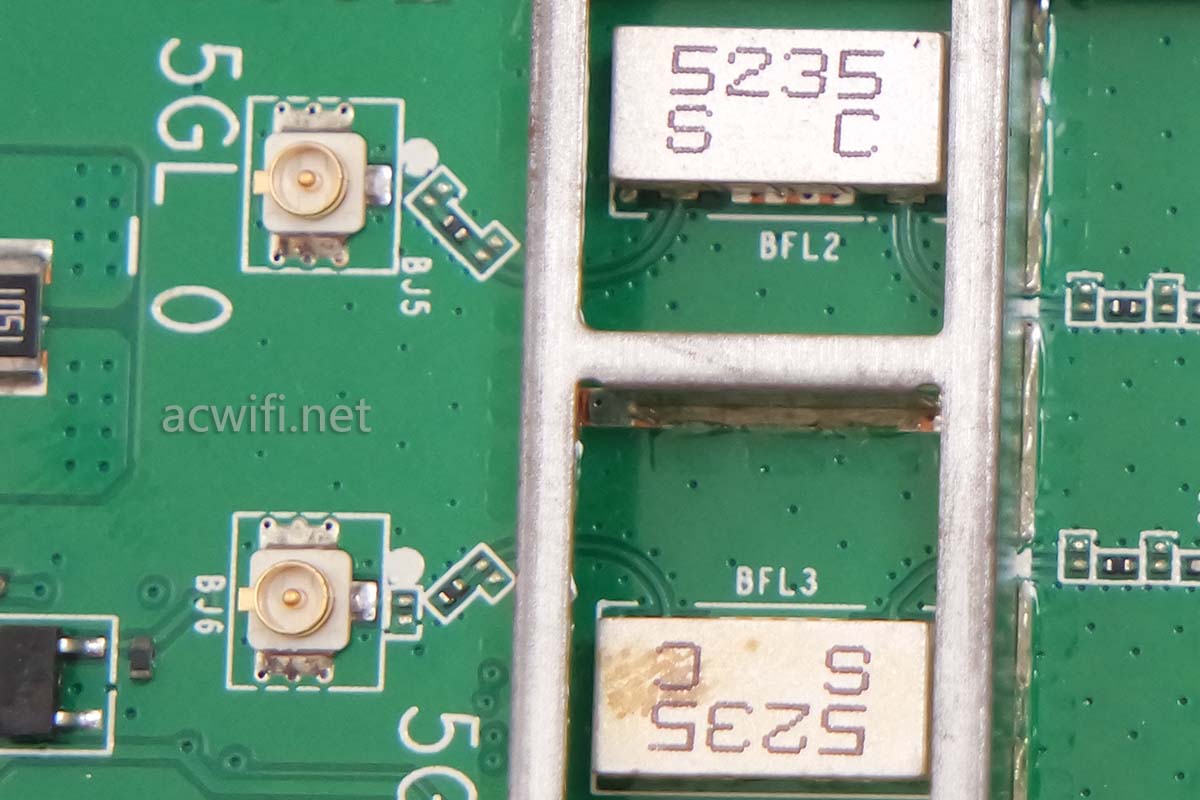

上图靠上较小的屏蔽罩里是另一个5G电路。放大看看,5G无线芯片型号是qCA9886,也是2x2mimo,最高速率866Mbps。左边有2颗丝印着5235的是介质滤波器,前面也有,已经介绍过了。红柜更需 有两颗细小的芯片,看电路走线就是射频收、发切换开关。没有外置独立的功放芯片(PA和LNA)。

网件RBK20拆机

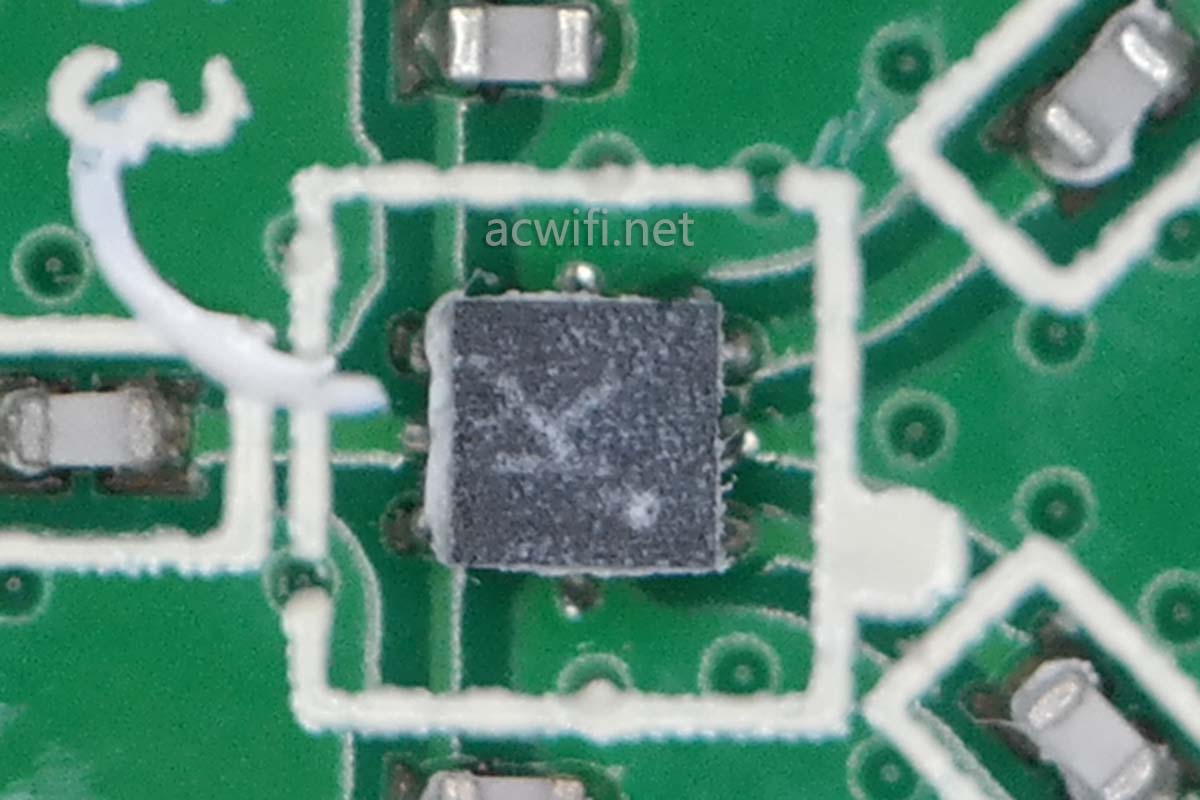

上图红框里的其中一颗芯片特写,左边是接一路天线,右边分成两路连接无线芯片,所以肯定是个T/R switch,而不是FEM芯片。

网件RBK20拆机

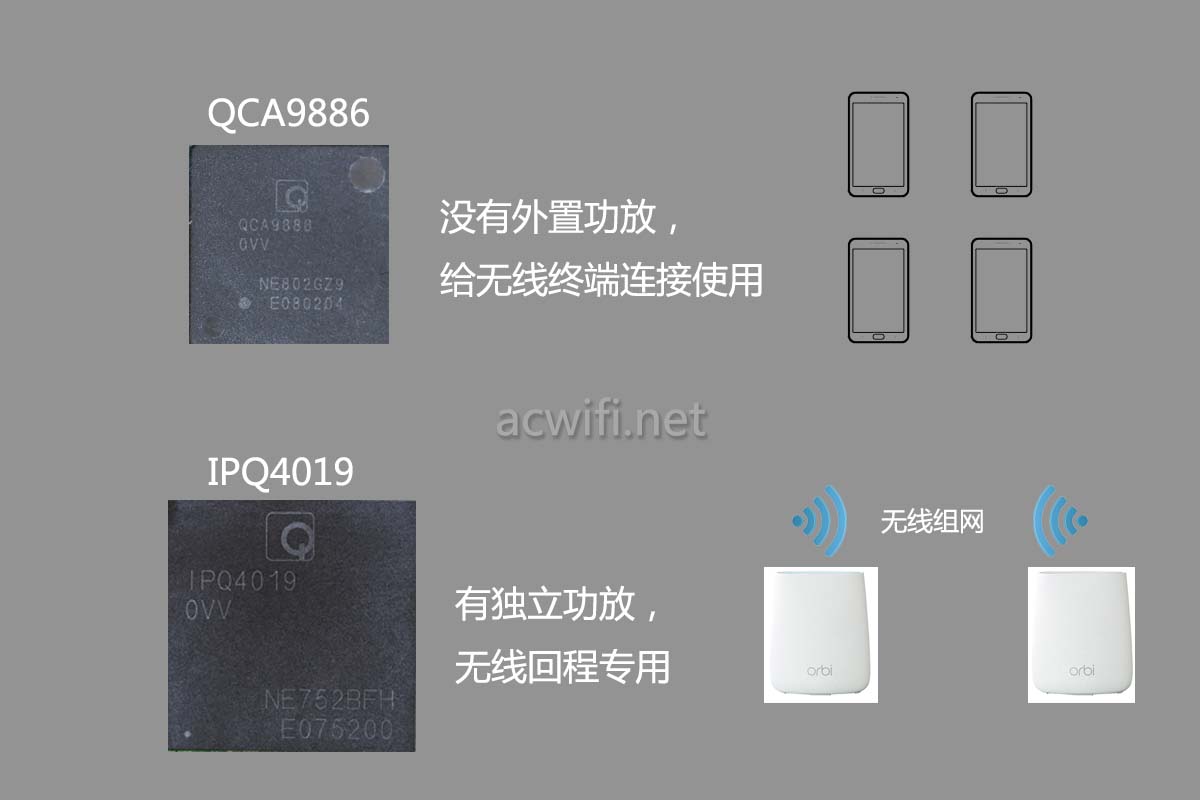

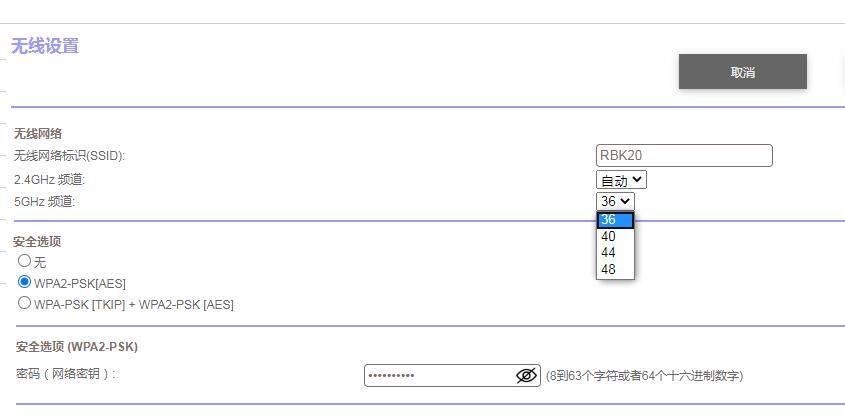

RBK20是三频,有两个5G,分别是IPQ4019和QCA9886负责控制,那是用哪一个来做无线回程的呢? 我重开机之后,手机连接它的5G均是36信道,根据所用的介质滤波器上频率,我猜是QCA9886芯片,QCA9886负责信号覆盖 ,让无线设备连接使用,而IPQ4019内置的5G是无线回程专用的。

网件RBK20拆机

个人猜测如下图:

网件RBK20拆机

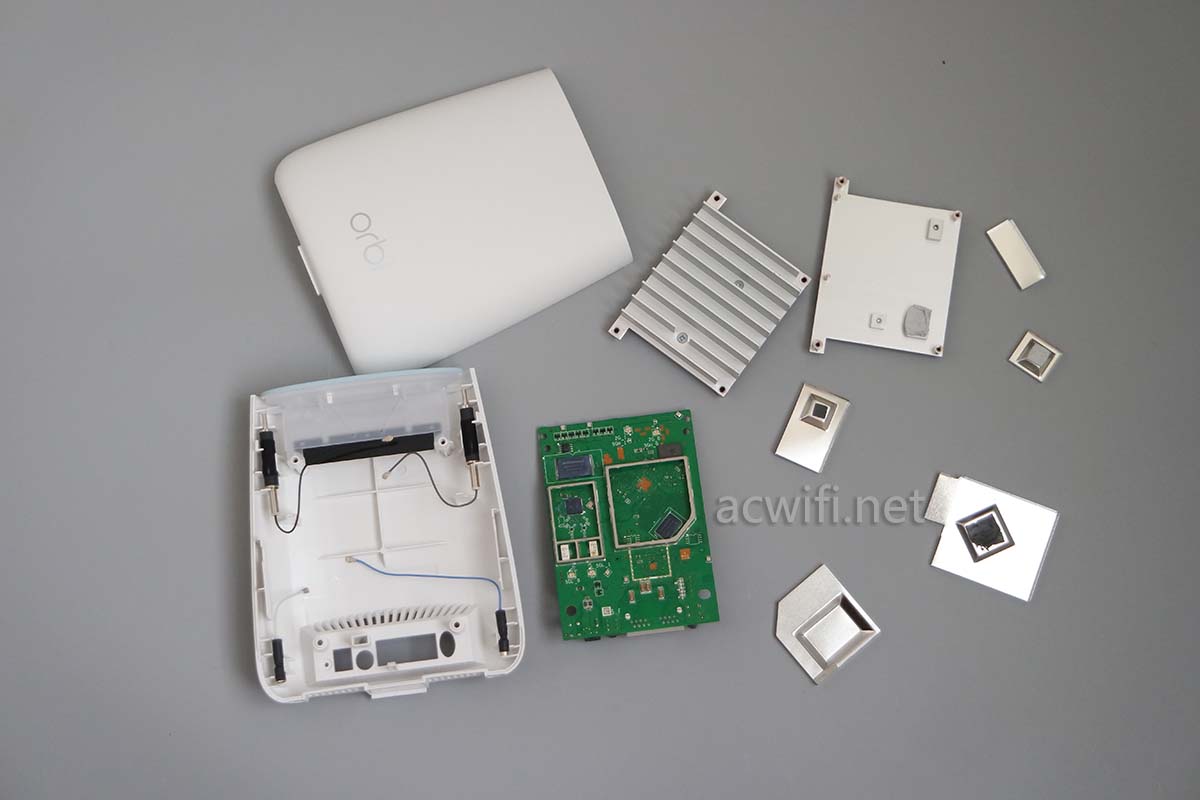

至此拆机完成了。

网件RBK20拆机

不能分开2.4G和5G,我一直觉得这个选择权应该交给用户来选择。

网件RBK20设置

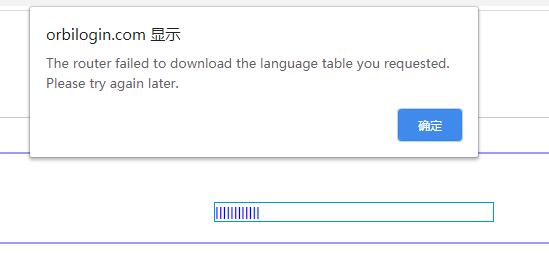

更新固件和更换中文语言比较困难,试过几次都提示失败,无奈只能到网件官方网站上下载了RBR20和RBS20的固件回来,然后在台后手动更新。

set 04

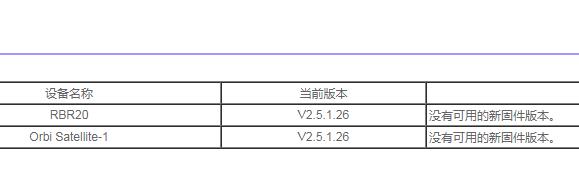

升级到最新固件V2.5.1.26:

网件ORbi设置

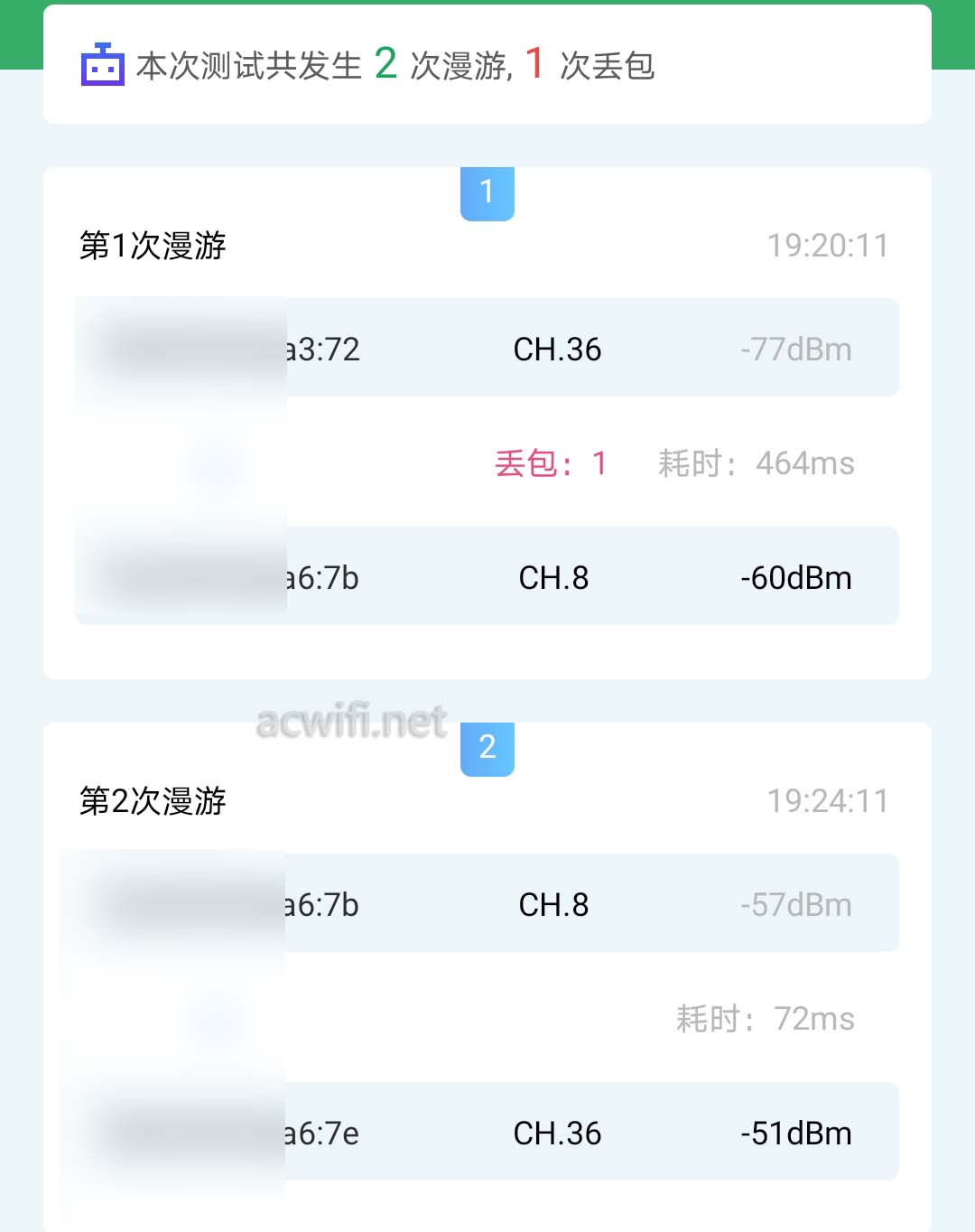

双频合一,我为什么不喜欢?漫游的时候有时会连接到2.4G之后很难再回到5G了,从主到副时切换到副的2.4G,再走回主后还连着副的2.4G不会切换到主的5G。除非你开关WIFI,或者息屏后等一会开屏这时有可能切换至5G,因为息屏后有可能WIFI会自动关掉。华为mate20手机就是这样,如下图:

set 07

无缝漫游没问题,能自动切换,在切换时玩王者不会掉线重连,只是当切换之后变成2.4G后,再走回另一台节点旁边时2.4G信号变弱也不会自动连至5G,这时玩王者就不爽了,会延时增大。不介意只能双频合一的而又没有拉网线的可以考虑。

网件RBK20就不打算做详细测试了,过2天就卖掉。柜子里塞满了路由器,要清掉几台。
