腾达AC18拆机,可刷梅林

在闲鱼上花210多元收来了这台还有保存了包装盒子的腾达AC18,还是骚红色的。我觉得腾达帮华硕代工过某些路由器,是不是?

包装盒子不算大:

腾达AC18拆机

红色很好看,真的。3根天线不多不小,3是很特殊的数字,居然比4小但比2大。

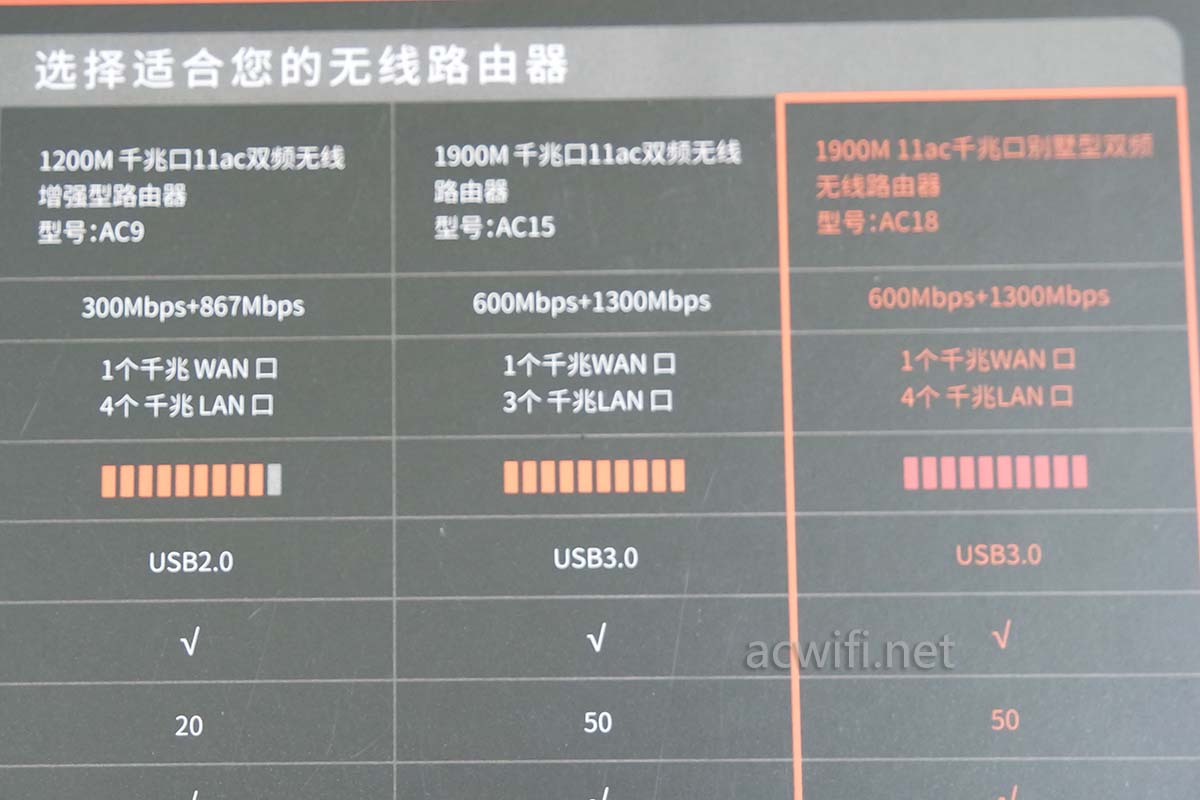

曾经的三款高性的型号:腾达AC9,腾达AC15、腾达AC18。均是博通芯片。下图列表中的AC9不是现在的AC9。

腾达AC18拆机

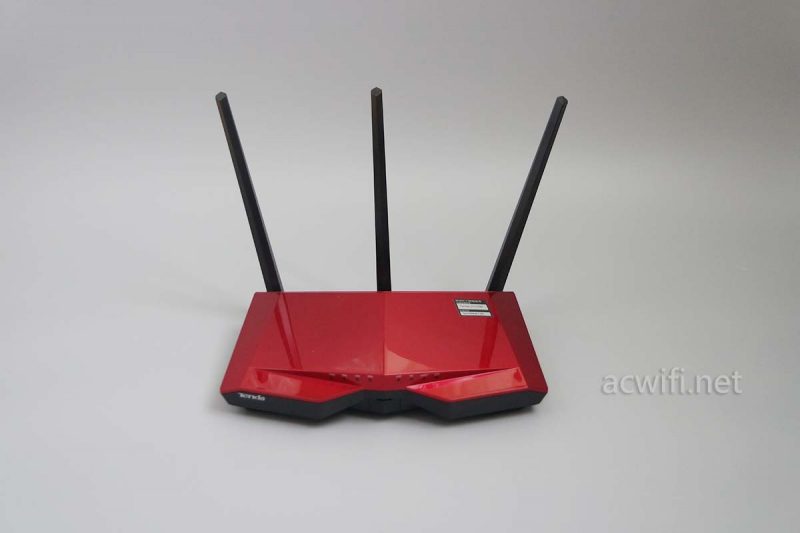

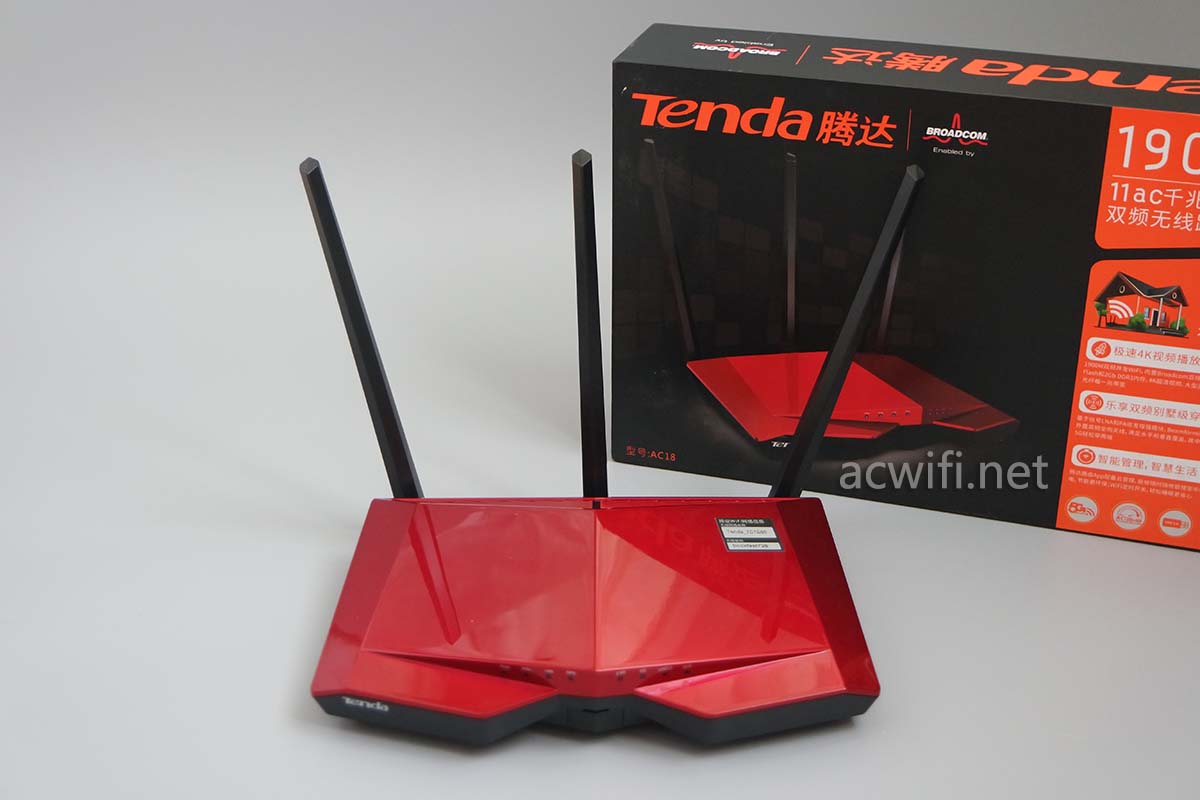

红色的腾达AC18真好看:

腾达AC18拆机

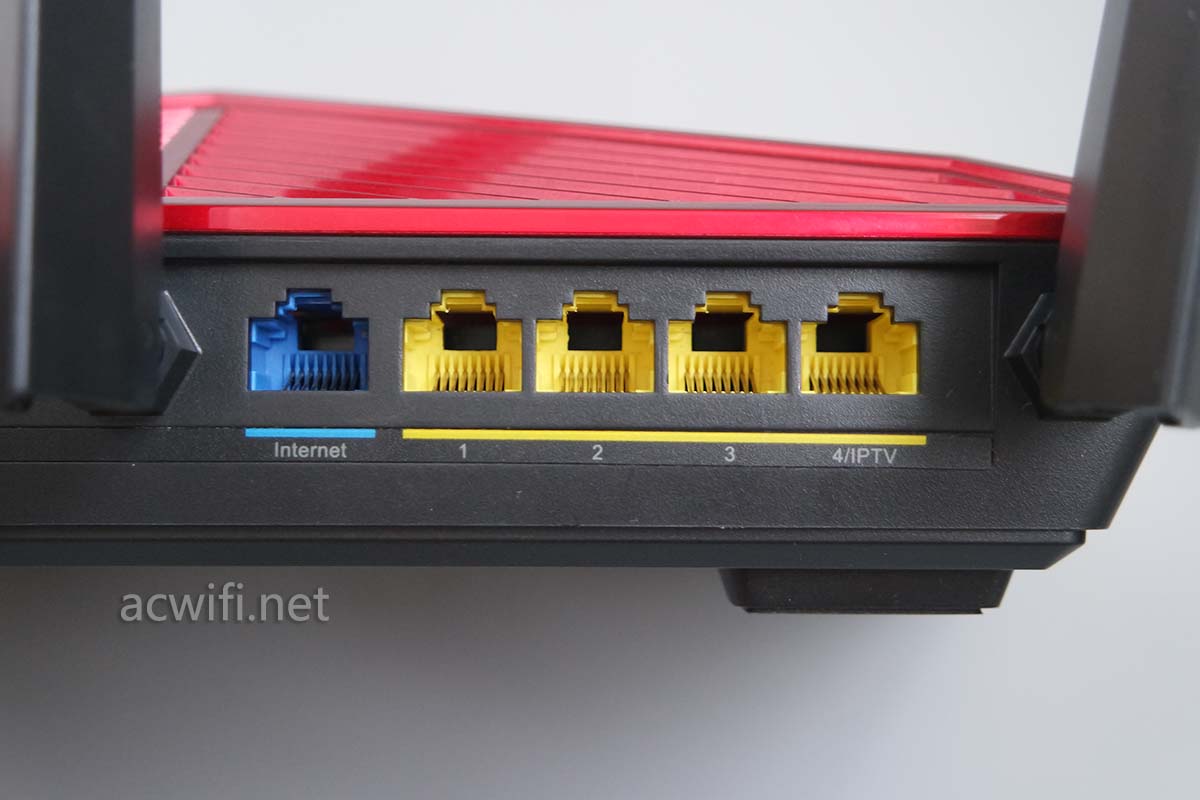

背面5个全千兆网口,用蓝色标识了WAN口,现在很少有颜色标识。在咸丰年代,百兆网口产品还占了多数的时候,千兆网口是很有必要强调。不同于现在百元以上的基本是千兆网口了。

腾达AC18拆机

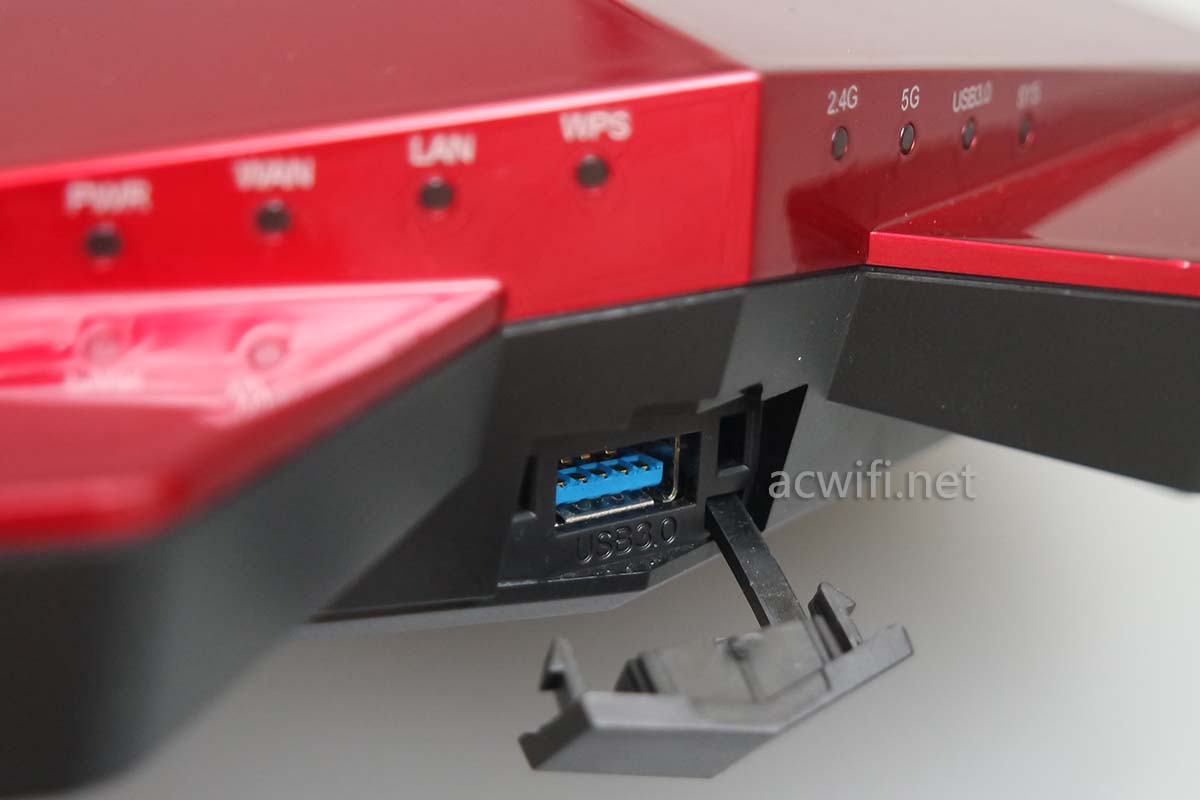

腾达aC18的USB3.0接口设计在机身的前方,可以减少与2.4G无线的干扰。

腾达AC18拆机

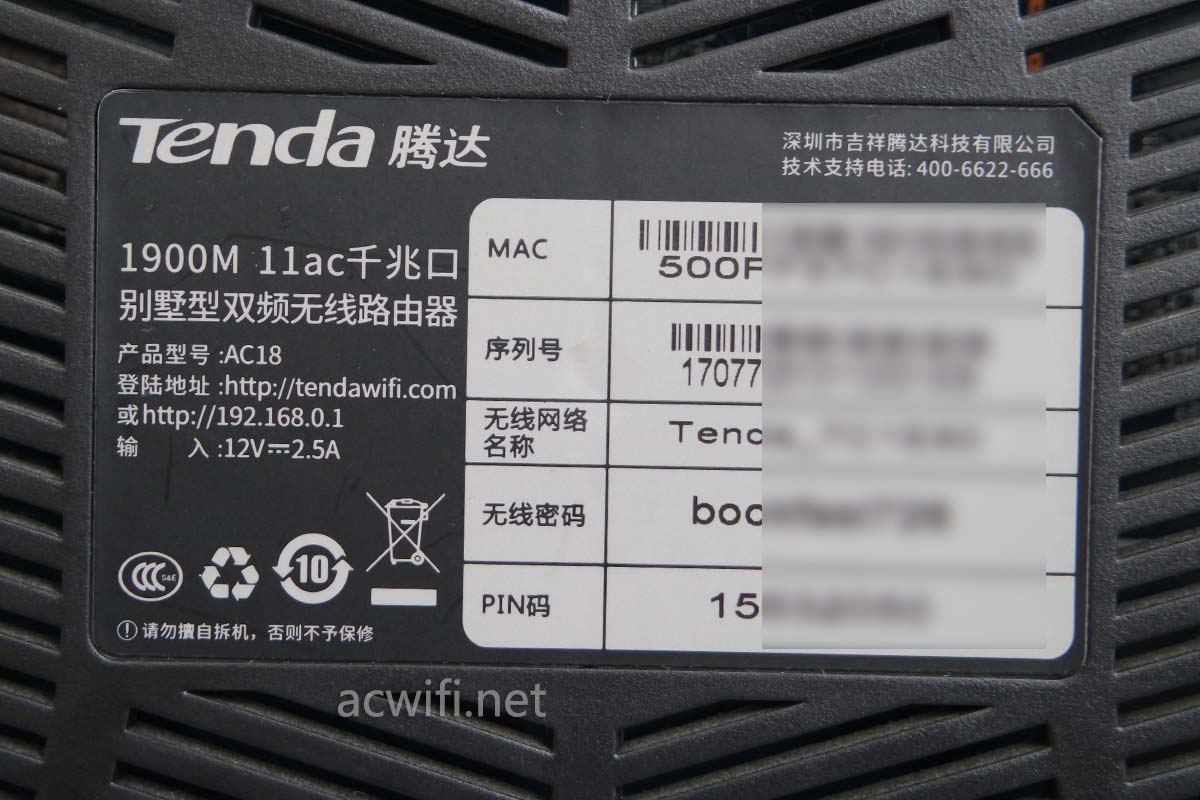

底部的铭牌:

腾达AC18拆机

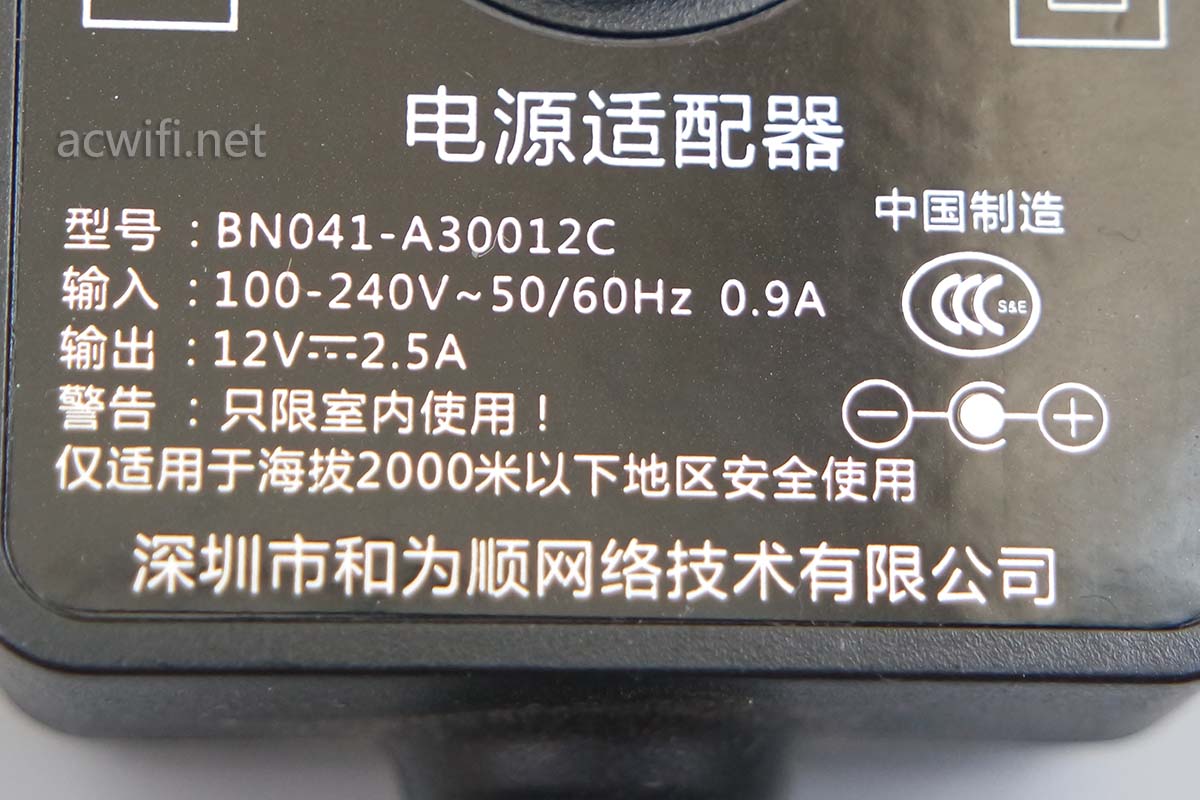

电源规格是12V/2.5A,以前的博通方案是耗电大户,是有必要用高功率电源。

腾达AC18拆机

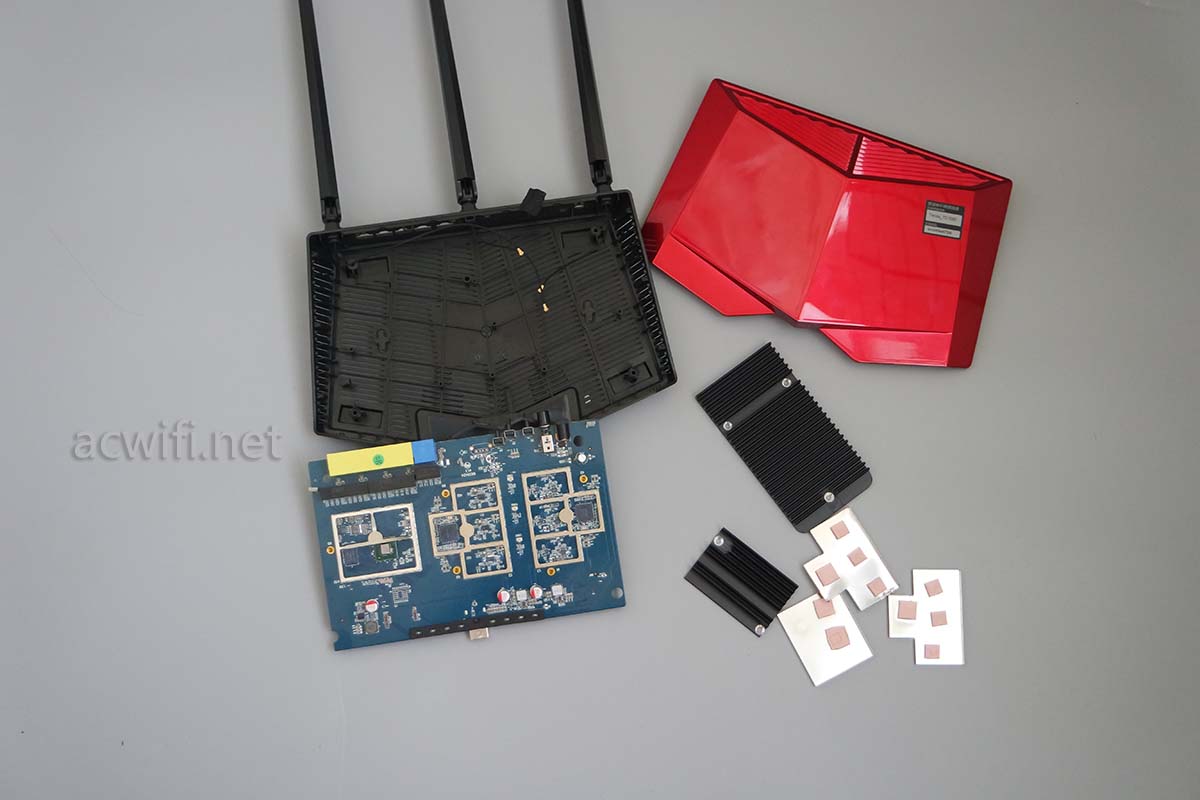

拆开外壳:

腾达AC18拆机

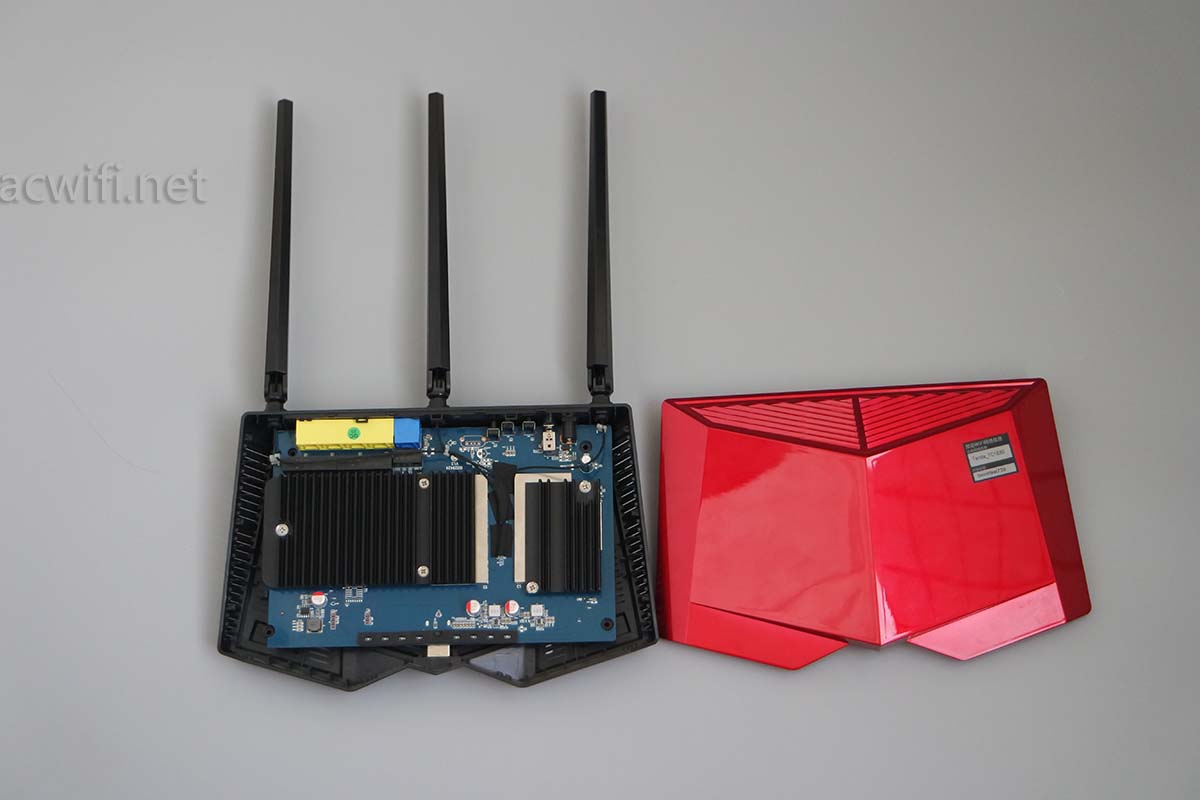

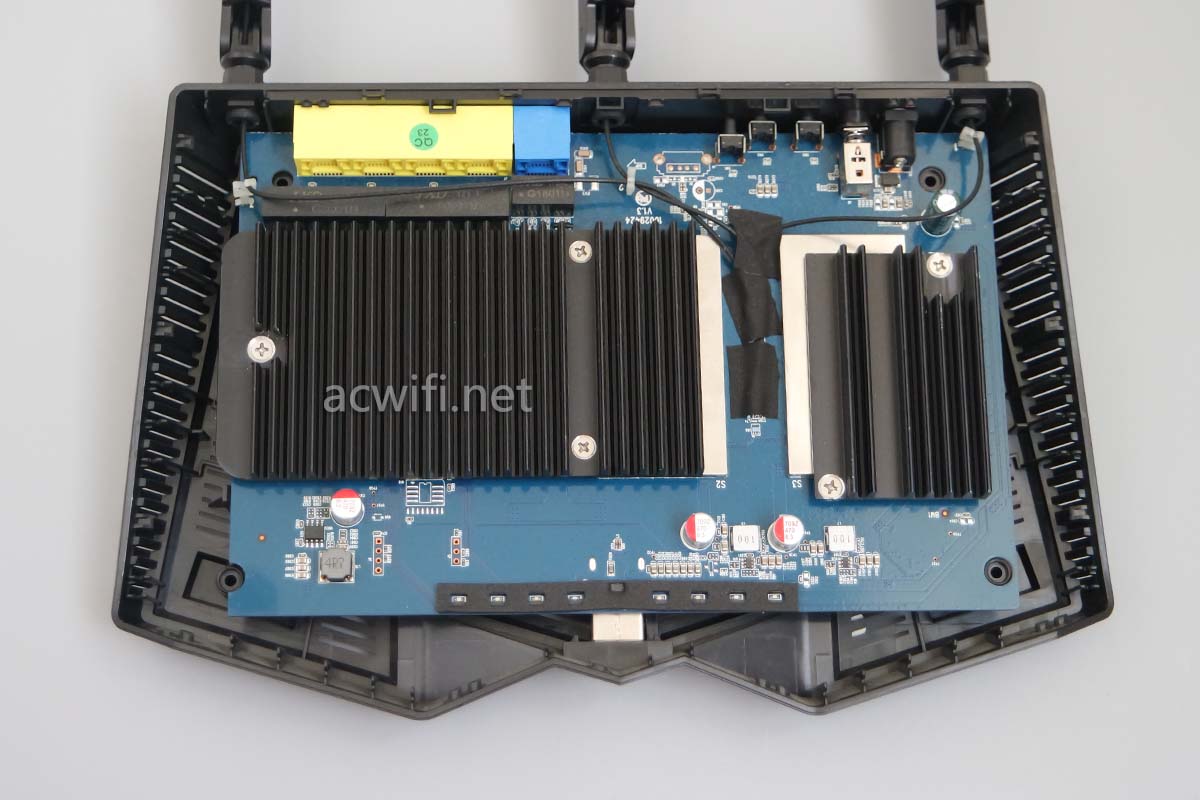

放大看:

腾达AC18拆机

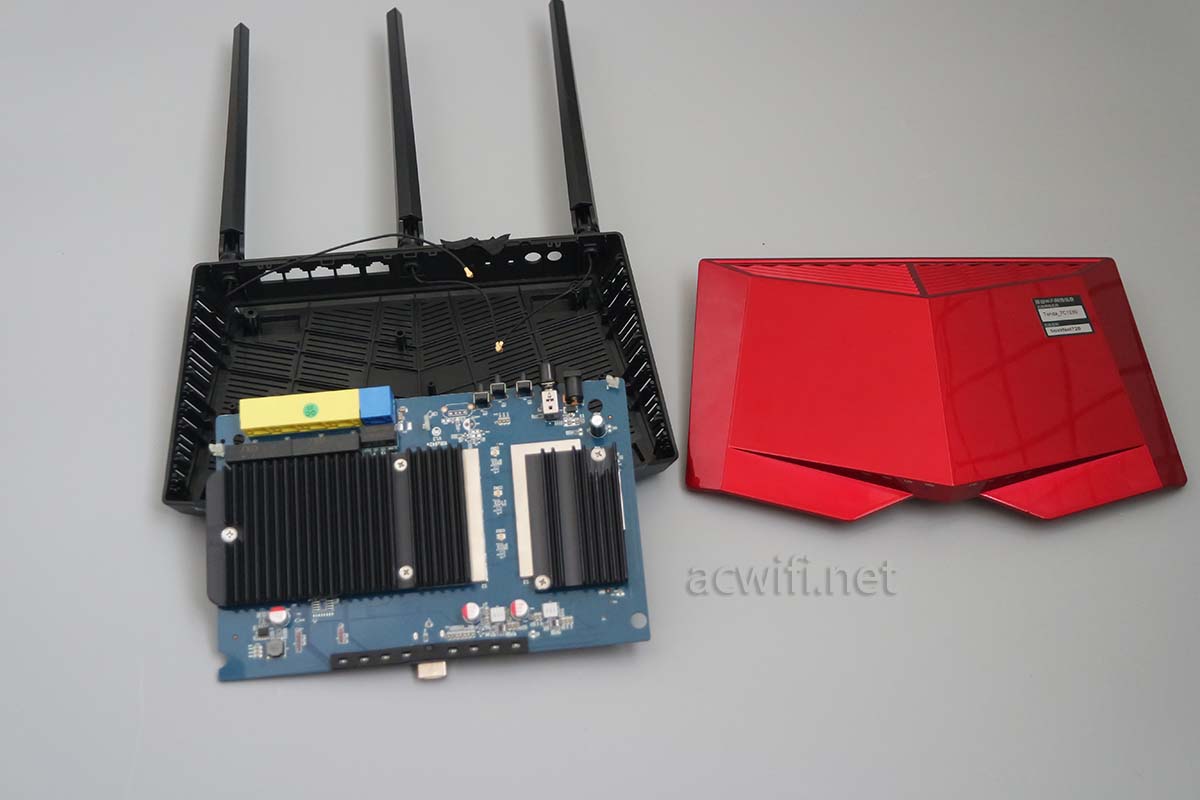

拆开3根天线接头就可以取出主板了。

腾达AC18拆机

腾达AC18拆机

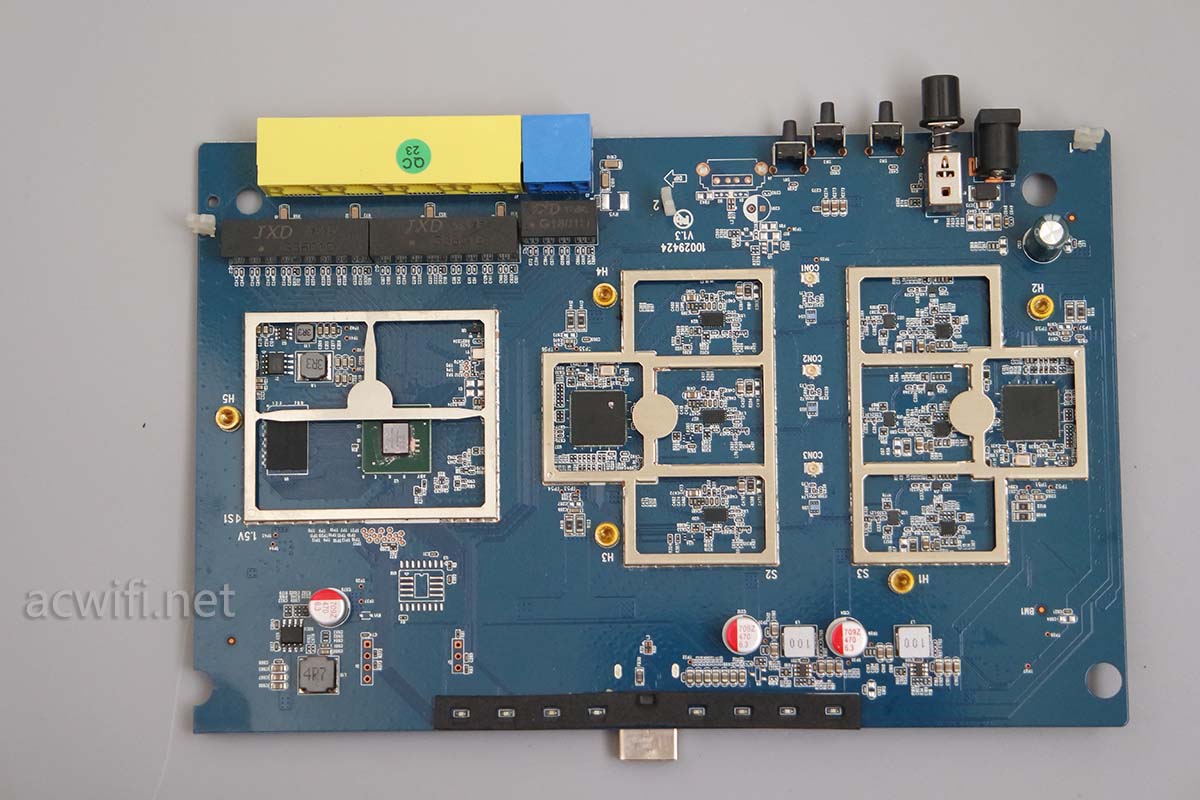

量一下主板尺寸210×135,不适合放弱电箱吧。

腾达AC18拆机

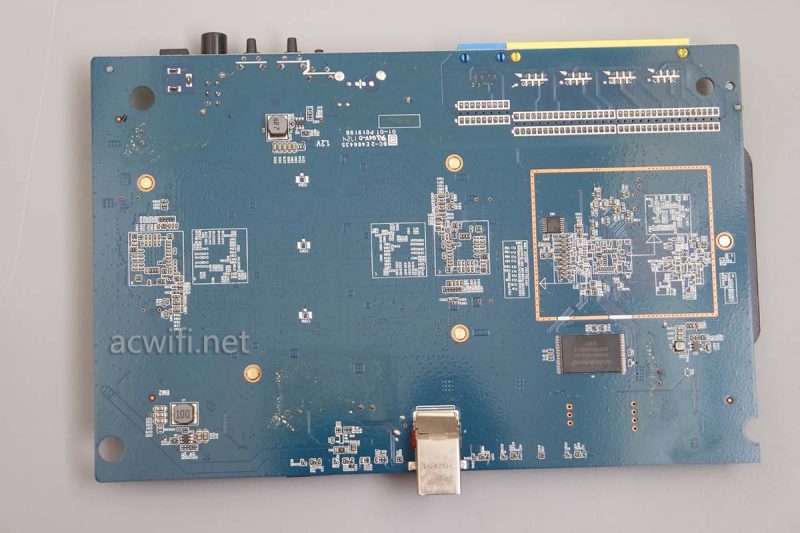

主板背面:

腾达AC18拆机

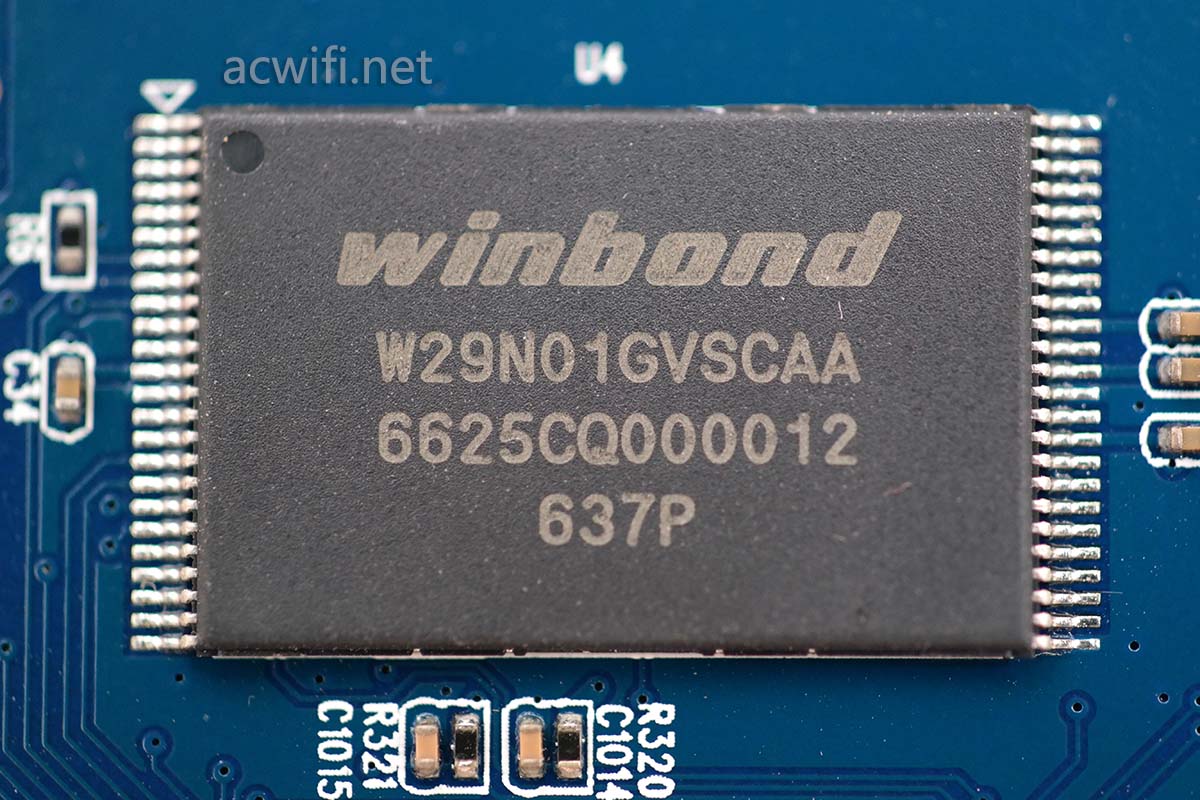

背面有一颗闪存芯片,看看多大的。型号是W29N01GVSCAA,容量128MB。所以可以轻松刷入梅林固件吧?

腾达AC18拆机

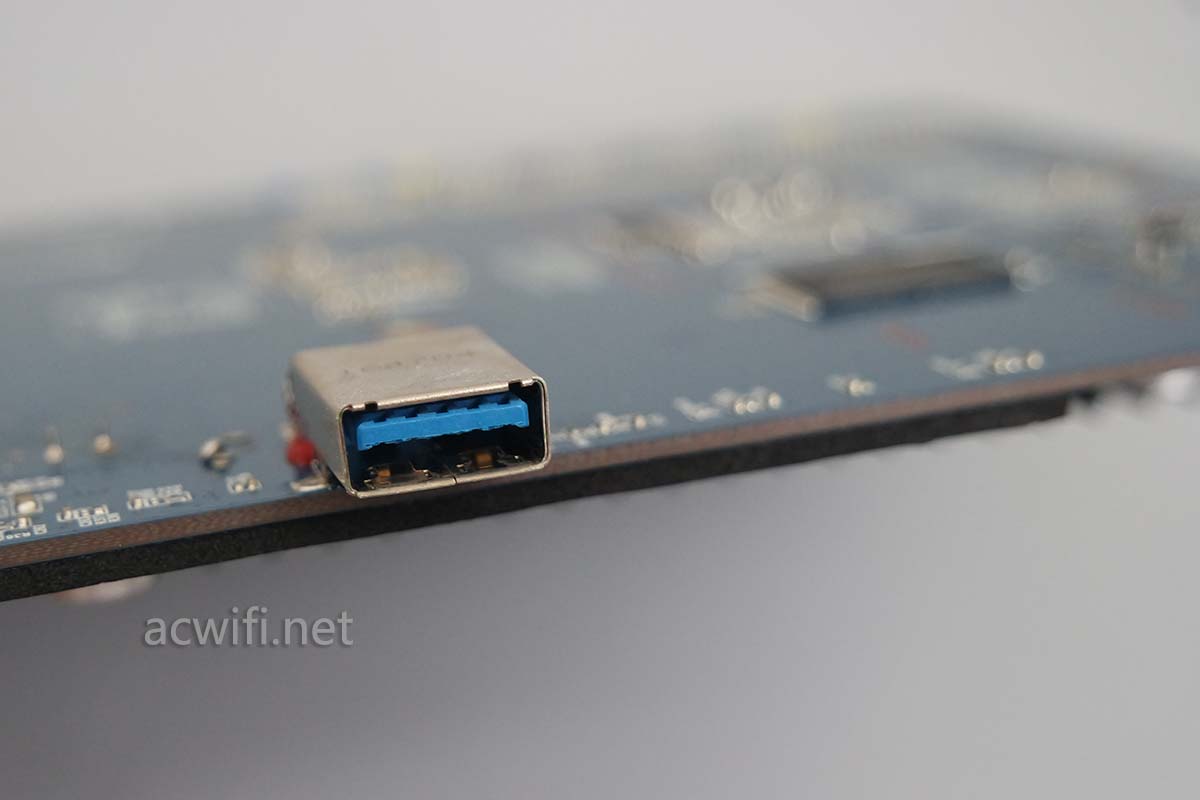

USB3.0接口:

腾达AC18拆机

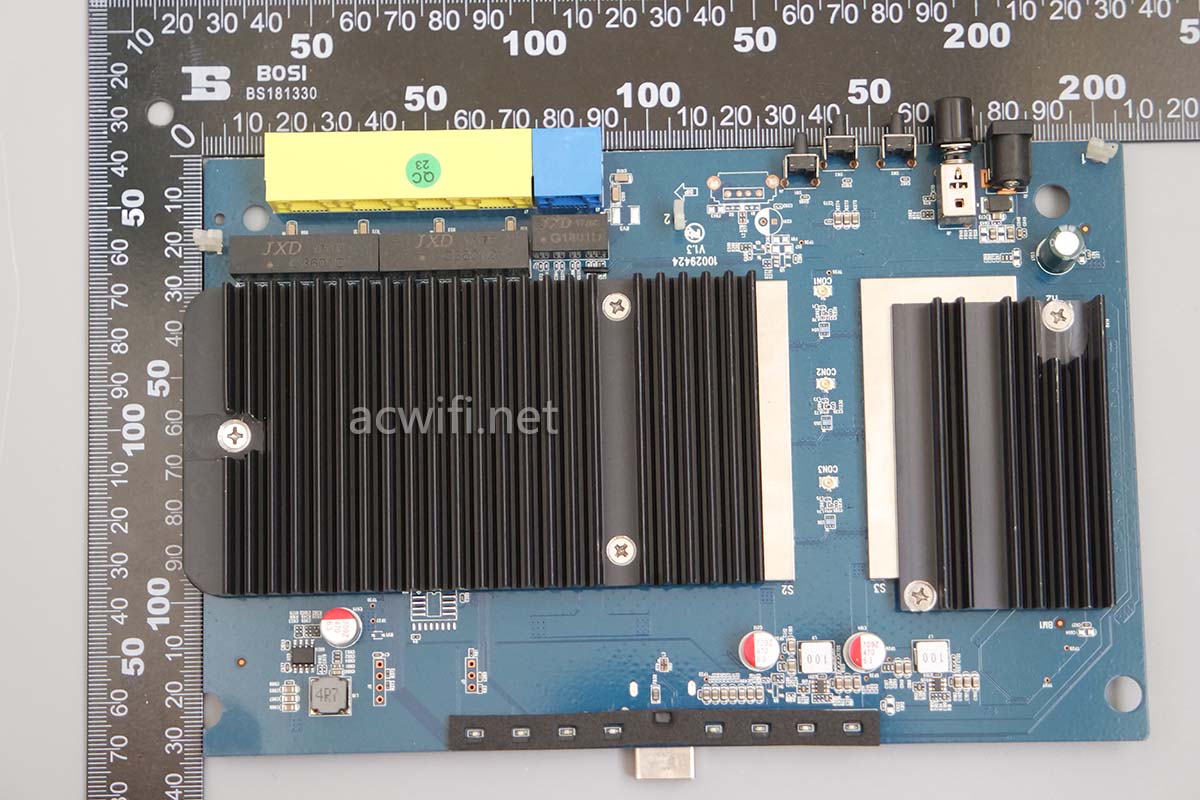

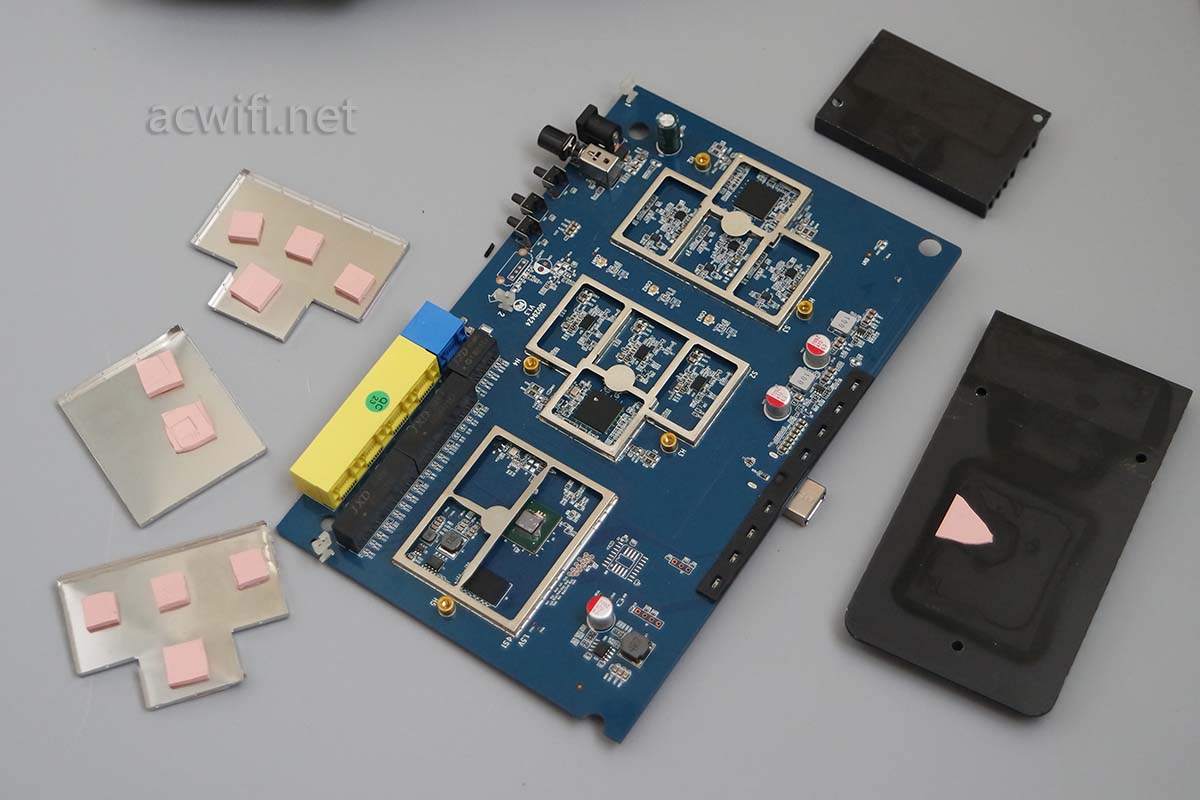

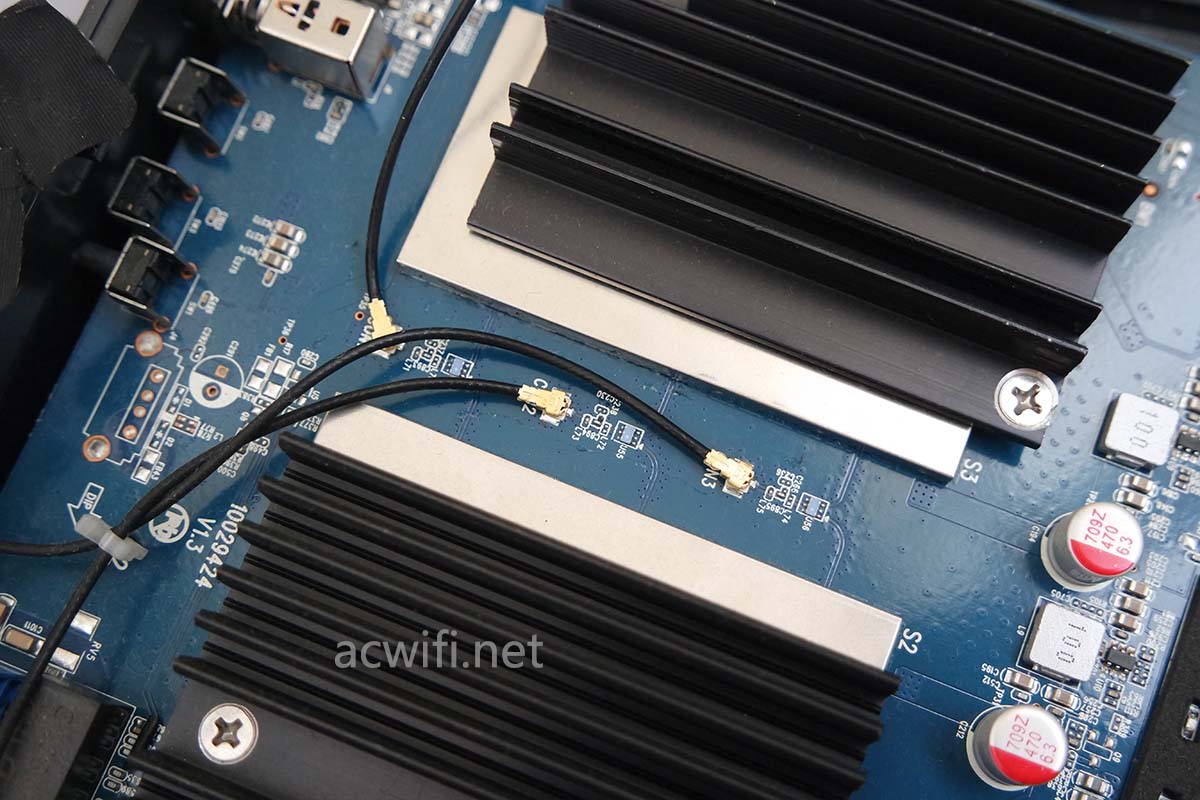

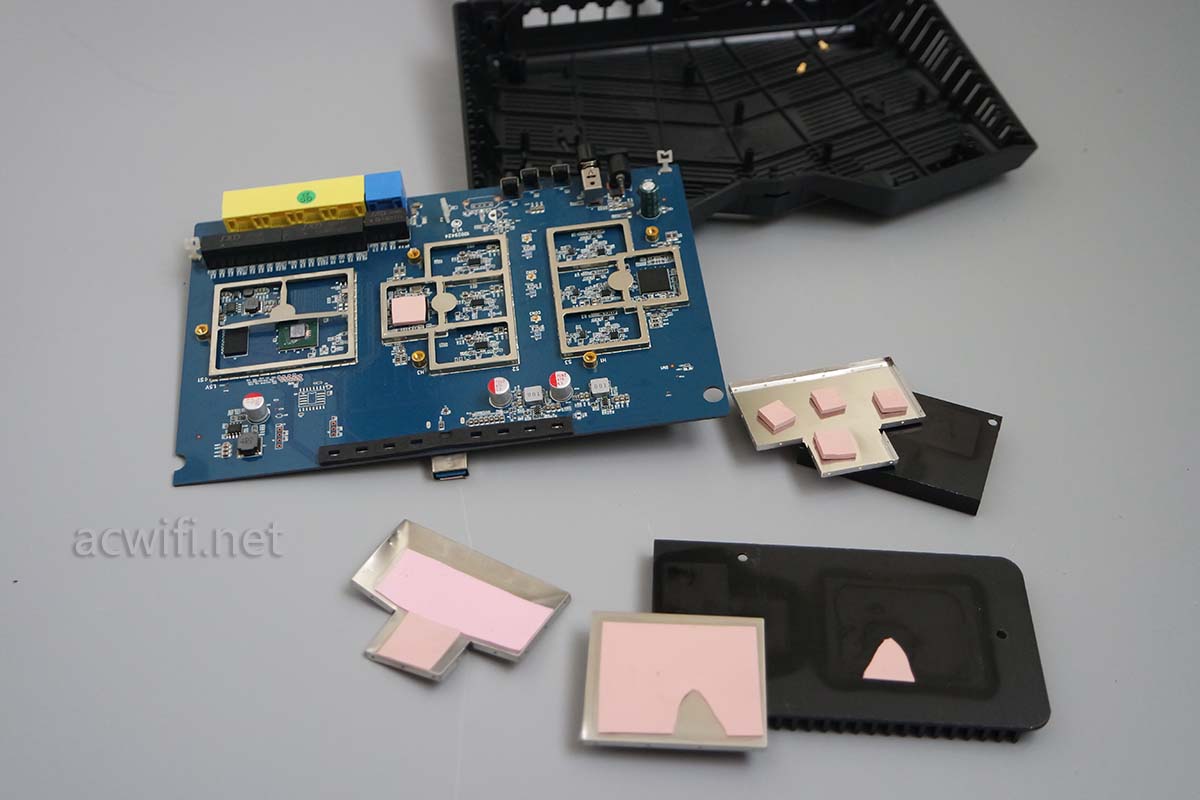

拆开主板正面上的两块散热铝片,这样看有点华硕的味道。

腾达AC18拆机

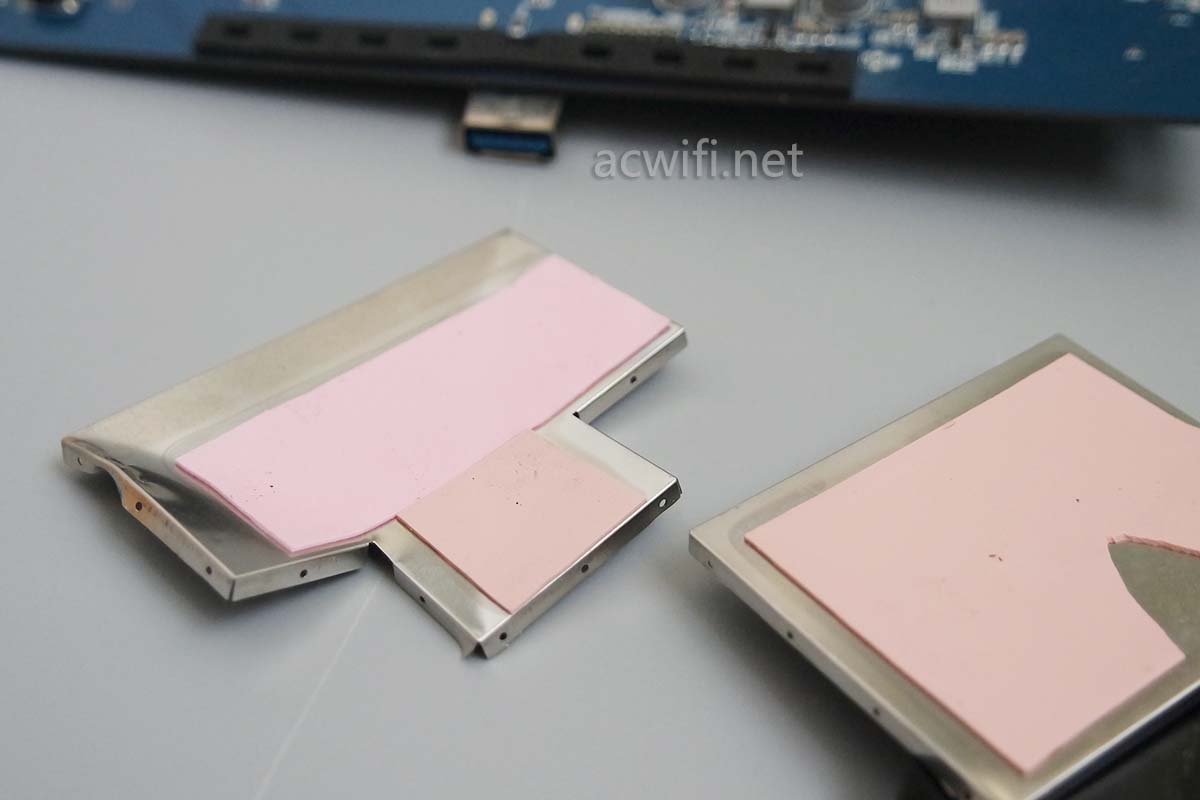

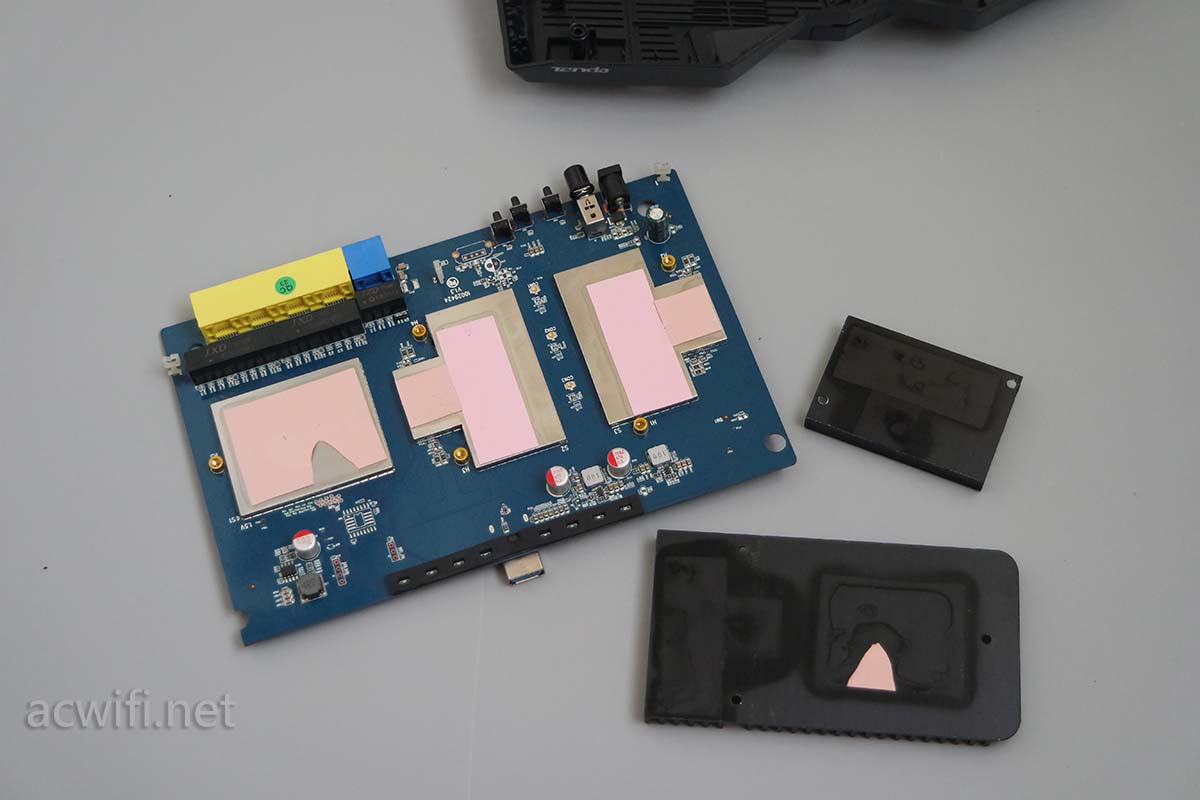

屏蔽罩与散热片之间有导热硅胶垫。

好不容易拆开3个屏蔽罩:

腾达AC18拆机

中间那个屏蔽罩好难撬开,最好用钳子用力扯开,都变形了:

腾达AC18拆机

屏蔽罩下方也有导热硅胶垫。

腾达AC18拆机

从左至右看各颗芯片。

腾达AC18拆机

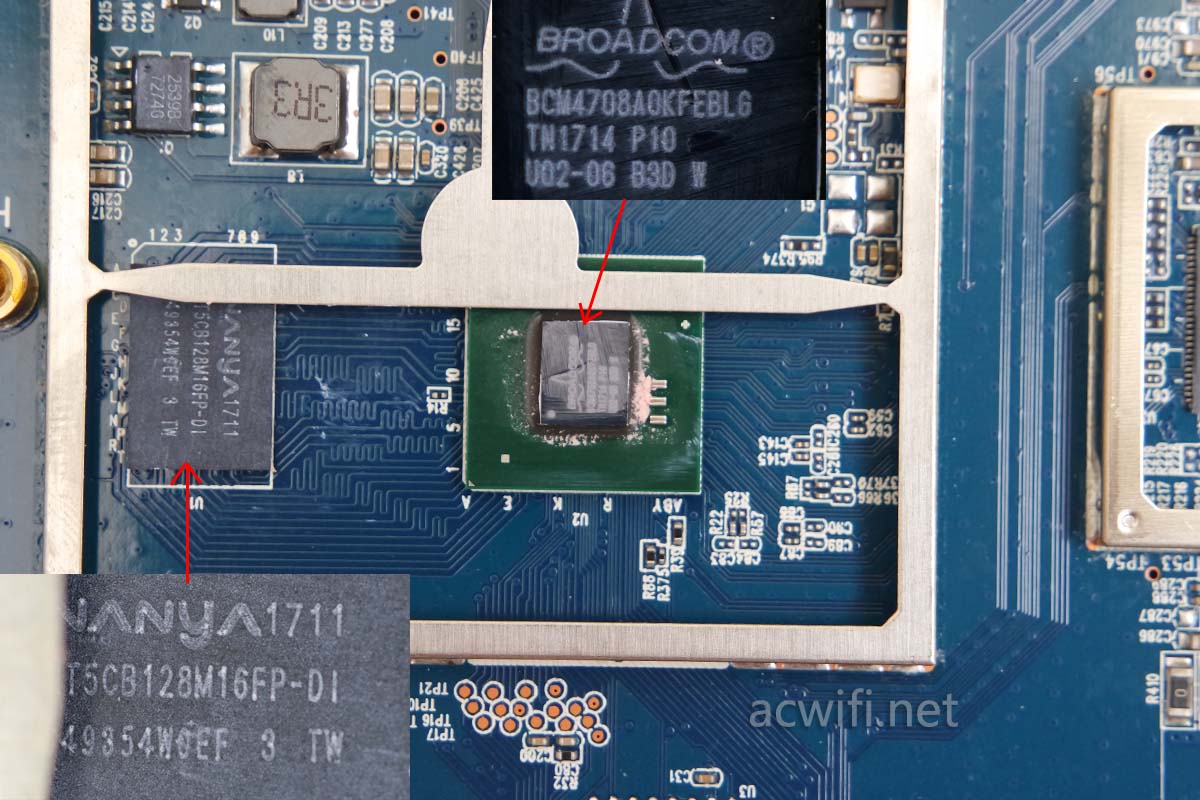

最左边是CPU和内存芯片。CPU型号是BCM4708A0,跟网件R6300V2、华硕AC68U用的一样:双核800MHz。AC66U B1用的是超频版的BCM4708C0,频率1GHz。没有网件R7000使用的BCM4709强。

内存型号是NT5CB128M16FP-DI,容量是256MB,南亚DDR3内存。

腾达AC18拆机

中间的5G无线电路部分:

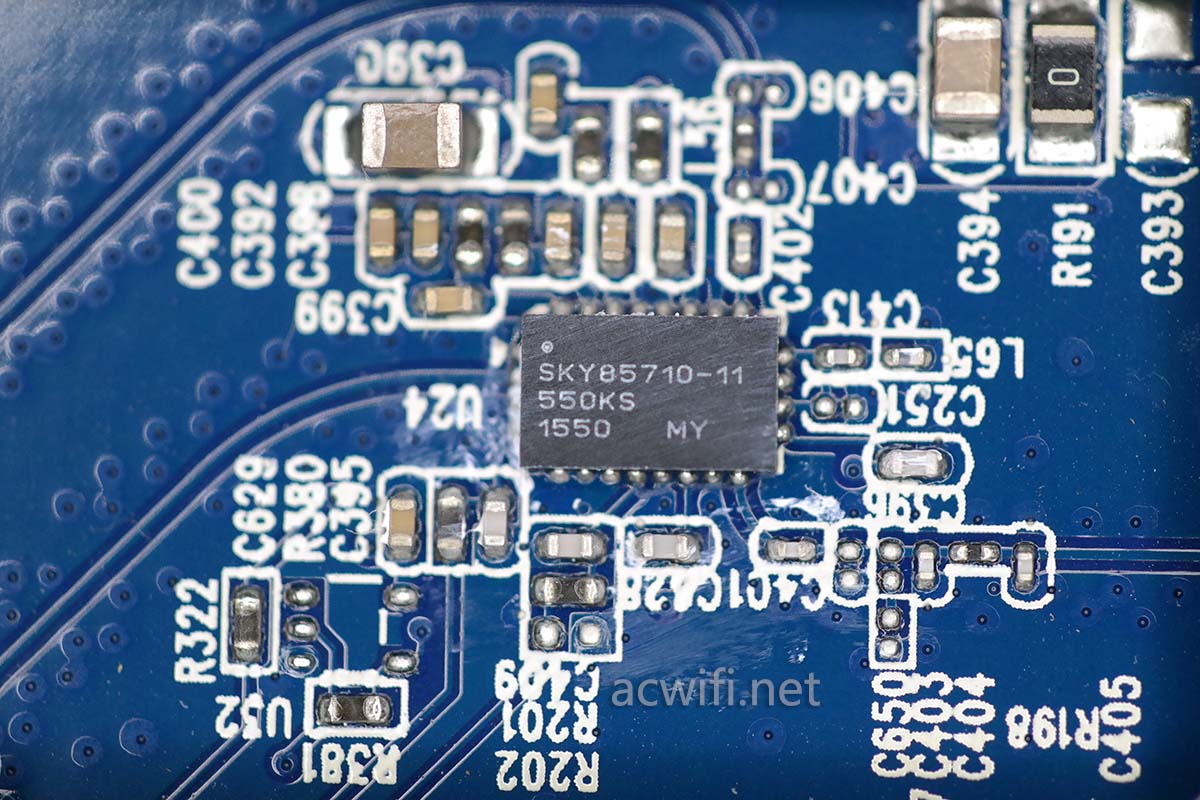

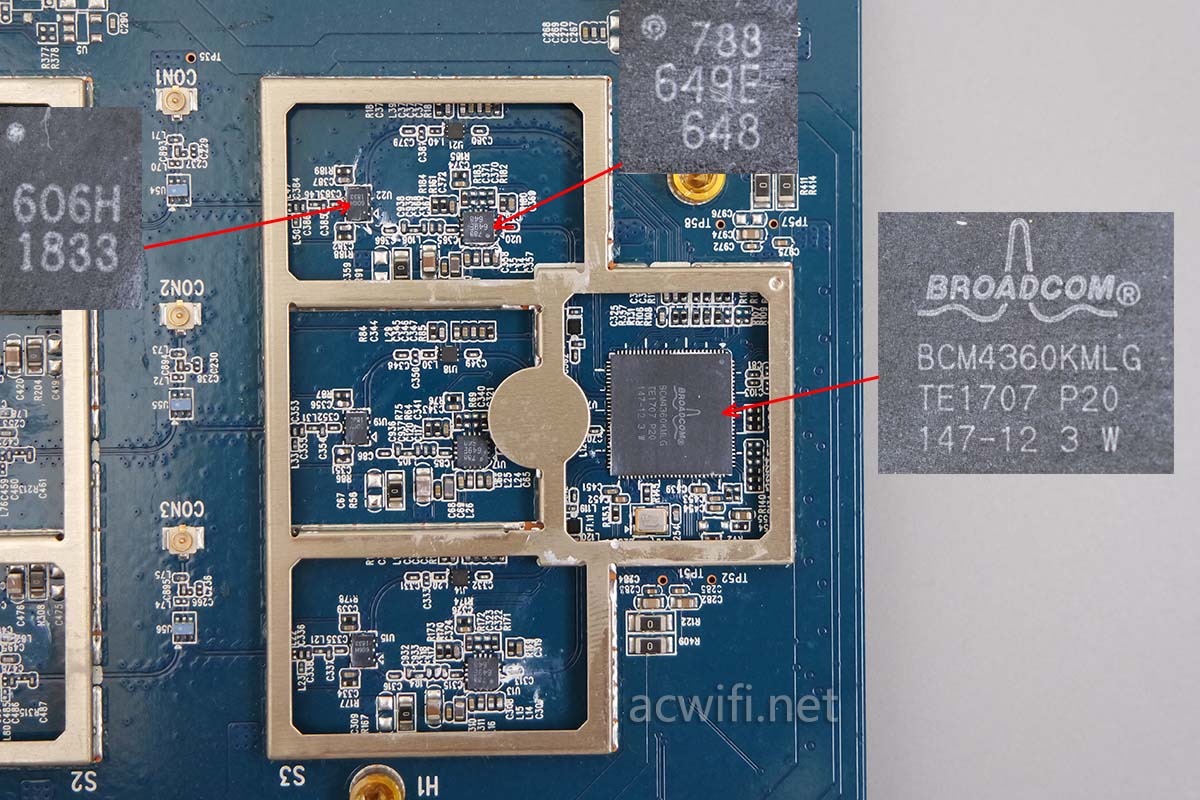

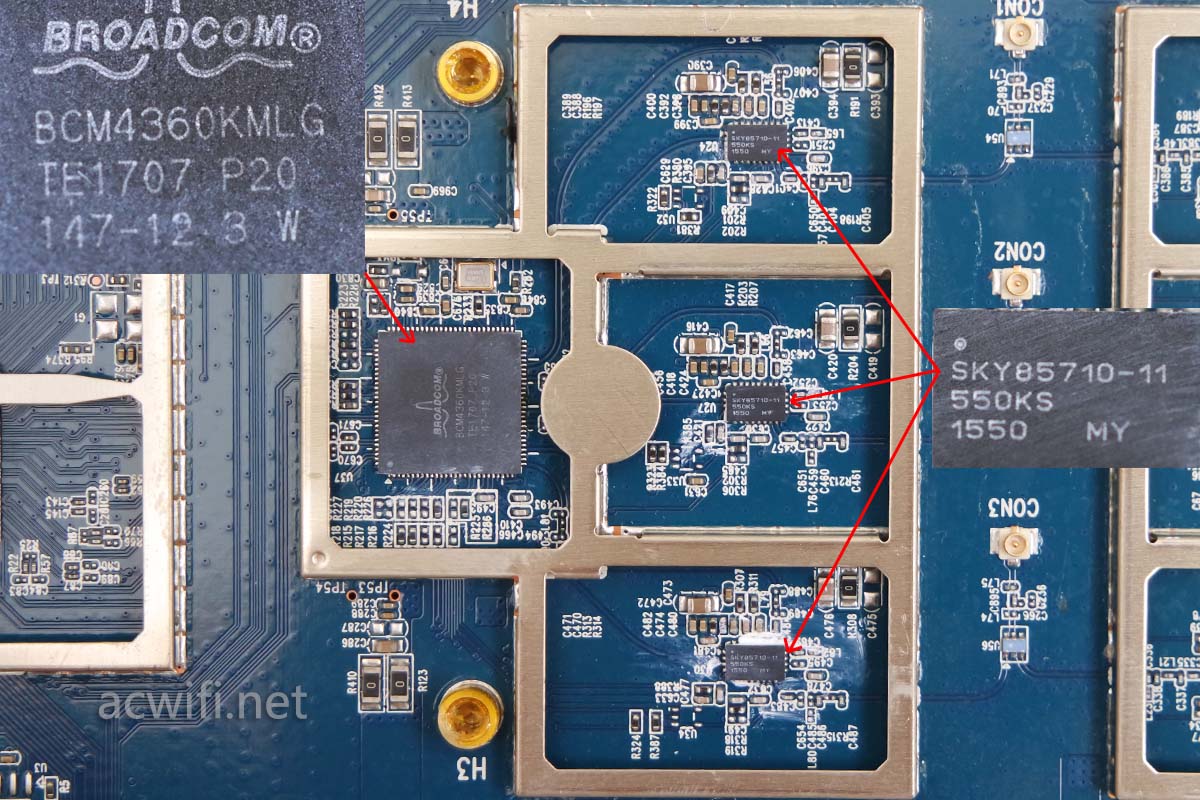

5G无线芯片型号是BCM4360,3x3mimo,在80MHz频宽下最高速率1.3Gbps,外置独立的功放芯片,上面丝印着SKY85710-11,型号就是SKY85710-11,它集成了PA和LNA。

腾达AC18拆机

SKY85710-11的参数如下:

 Integrated high performance 5 GHz PA, LNA with bypass, and
T/R switch
Fully-matched input and output
Integrated power detector and directional coupler
Transmit gain: 31 dB
Receive gain: 12 dB
Output power: +21 dBm @ 1.8% EVM, HT80, MCS9, 5 V
Output power: +22 dBm @ 3% EVM, HT40, MCS7, 5 V
Small, QFN (24-pin, 3 x 5 mm) package (MSL3, 260 C per
JEDEC J-STD-020)
Skyworks Pb-free products are

在80频宽和256QAM下,输出功率+21dBm=128mW,一般。

其中一路5G FEM芯片放大图如下:

腾达AC18拆机

主板最右边的2.4G无线电路:2.4G无线芯片的型号也是BCM4360,3x3mimo,支持256-QAM,在40Mhz频宽下最高速率600Mbps。但不代表你的手机连接它的2.4G可以有这个速率。

外置了PA和LNA。丝印着“788 649E”的芯片型号是RTC6649EX,是一颗2.4G功放率大器(PA)。

腾达AC18拆机

RTC6649EX的参数如下:

Frequency Range: 2.4 – 2.5 GHz
Voltage Supply : 5 V
High Gain : 31 dB
+26.5 dBm linear output power for 802.11g 64QAM, 54Mbps, 3% EVM, 5V
+23 dBm linear output power for 802.11ac256QAM, HT40, MCS8, 1.8% EVM, 5V
On-chip Input Matching
16L QFN-3.0×3.0×1.0(max) mm3 Package
RoHS / Halogen Free Compliant
Moisture Sensitivity Level: MSL 3

在256-QAM和40MHz频宽下,最大输出功率+23dBm=200mW。比较强!

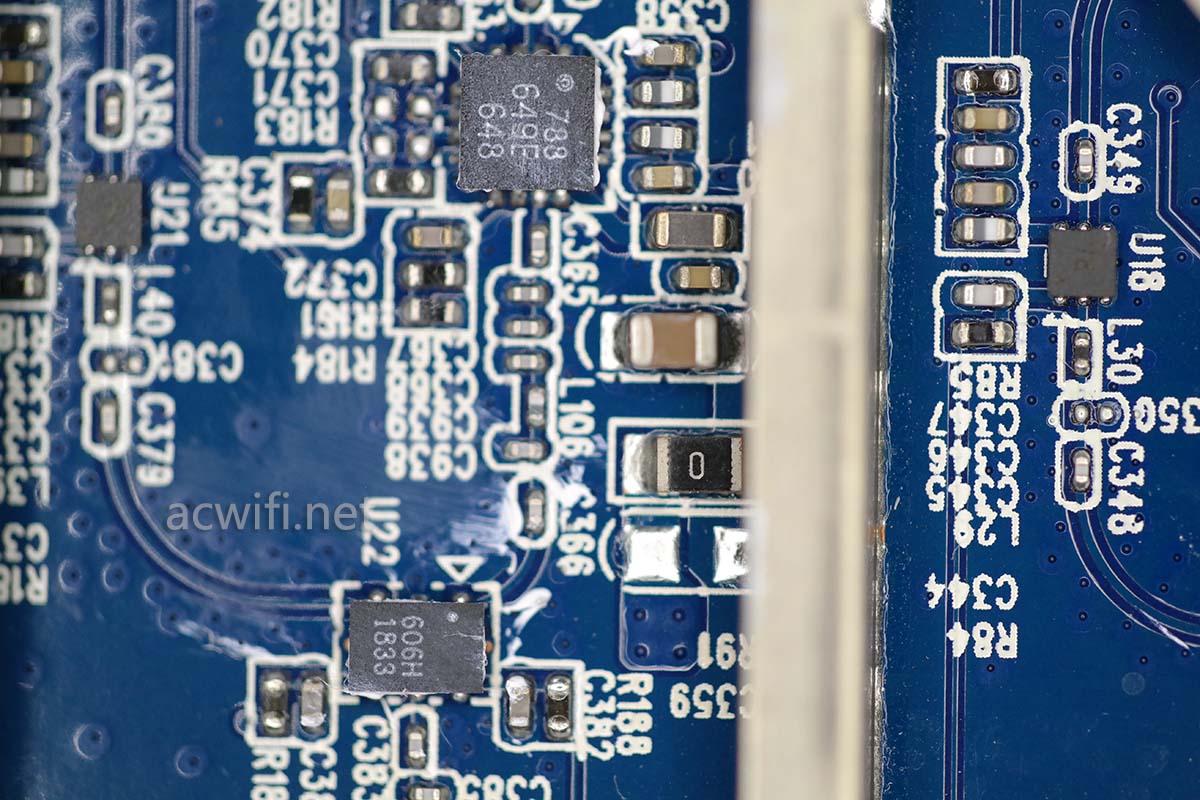

还有一颗丝印着606H的芯片,应该是低噪声放大器(LNA),型号不详。

2.4G其中一路FEM电路放大图:

腾达aC18拆机

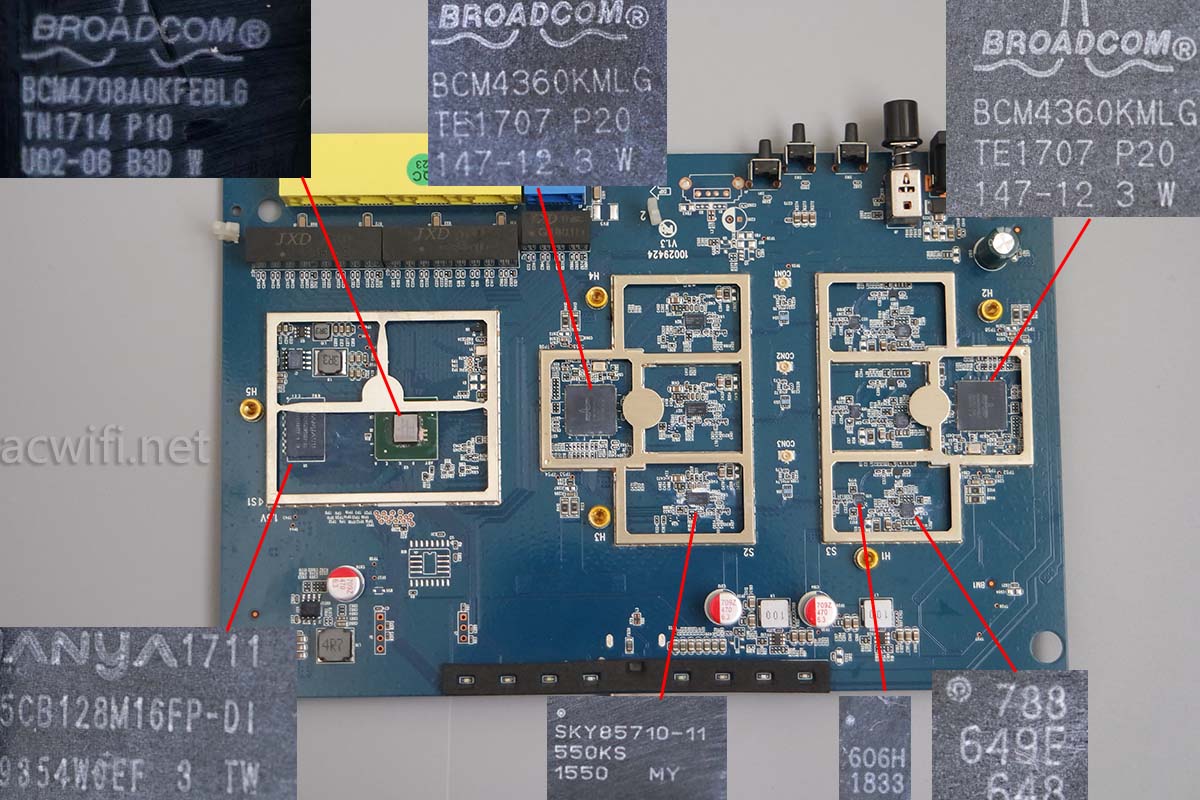

腾达AC18的主板芯片型号汇总图:

腾达AC18拆机

各芯片和功放用的型号跟腾达AC15一模一样,区别在于腾达AC18有128MB容量的闪存,额度达AC15有16MB闪存。

腾达AC15拆机,有点像AC68U

至此,腾达AC18拆机完成。

腾达AC18拆机

还收了一台华硕AC-85P,300元。不知有没有坑。预计后天能收到。 这2款二手的会半价卖掉,不测试了,售卖信息在公众号里发布。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 腾达AC18拆机,可刷梅林
