TP-LINK一款万兆电口网卡NT521开箱拆机测试看看,跟X550一起拆了

TP-LINK这款万兆网卡价格只要400多元,比华硕XG-C100C便宜300元,网卡芯片都是一样:AQC107。

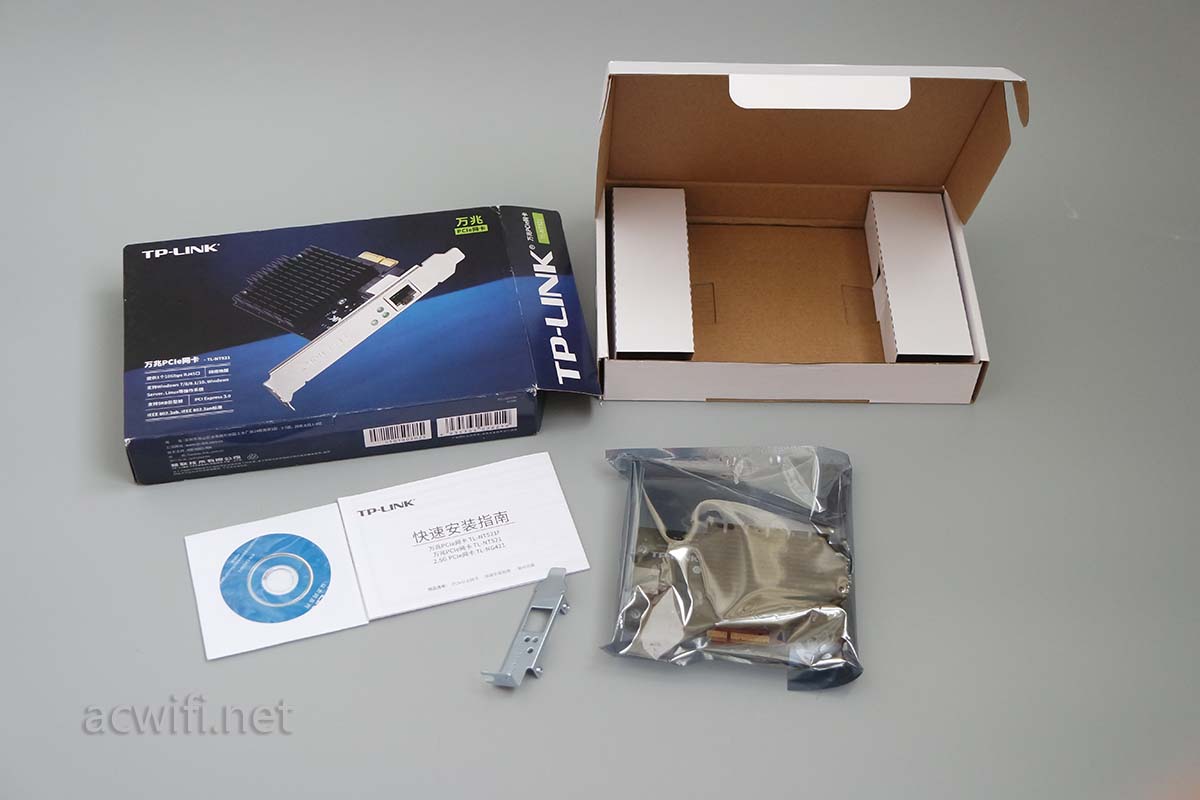

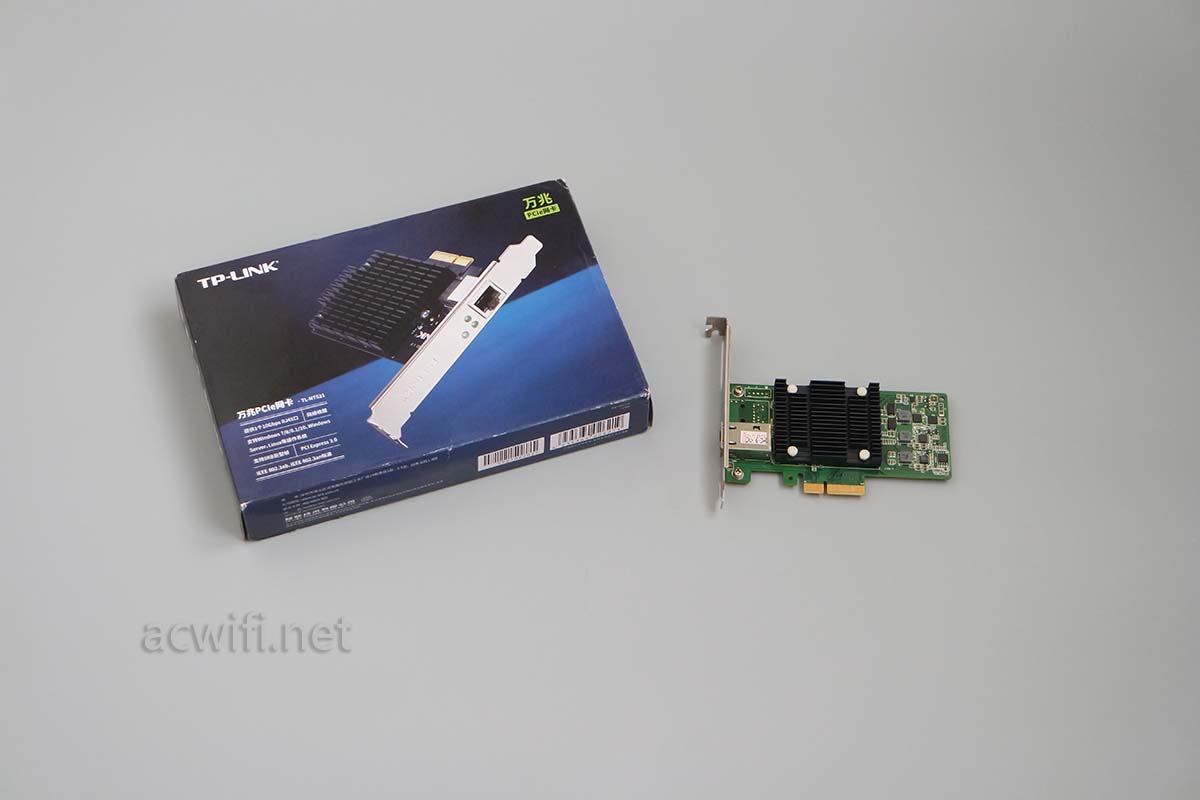

网卡包装:

TPLINK NT521开箱评测

TPLINK NT521开箱评测

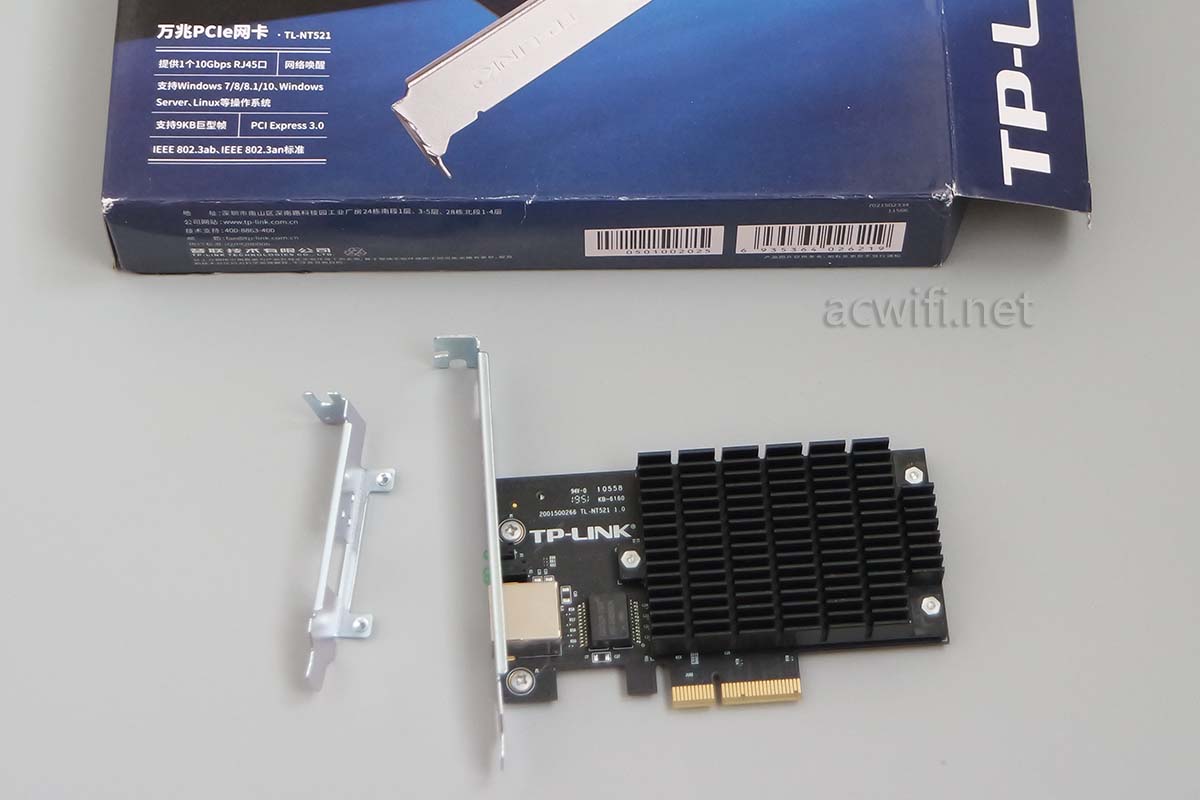

网卡上有一散热片,必然要有,不然工作不了,没有风扇,这颗款万兆网卡发热量真的很低,高压测试几分钟后用手碰散热片不烫手,如果Intel X550就很烫。包装里带有驱动光盘,还有一片半高的挡板,也叫矮挡板,对我用,我有3台测试机是MATX机箱需要半高挡板。

TPLINK NT521开箱评测

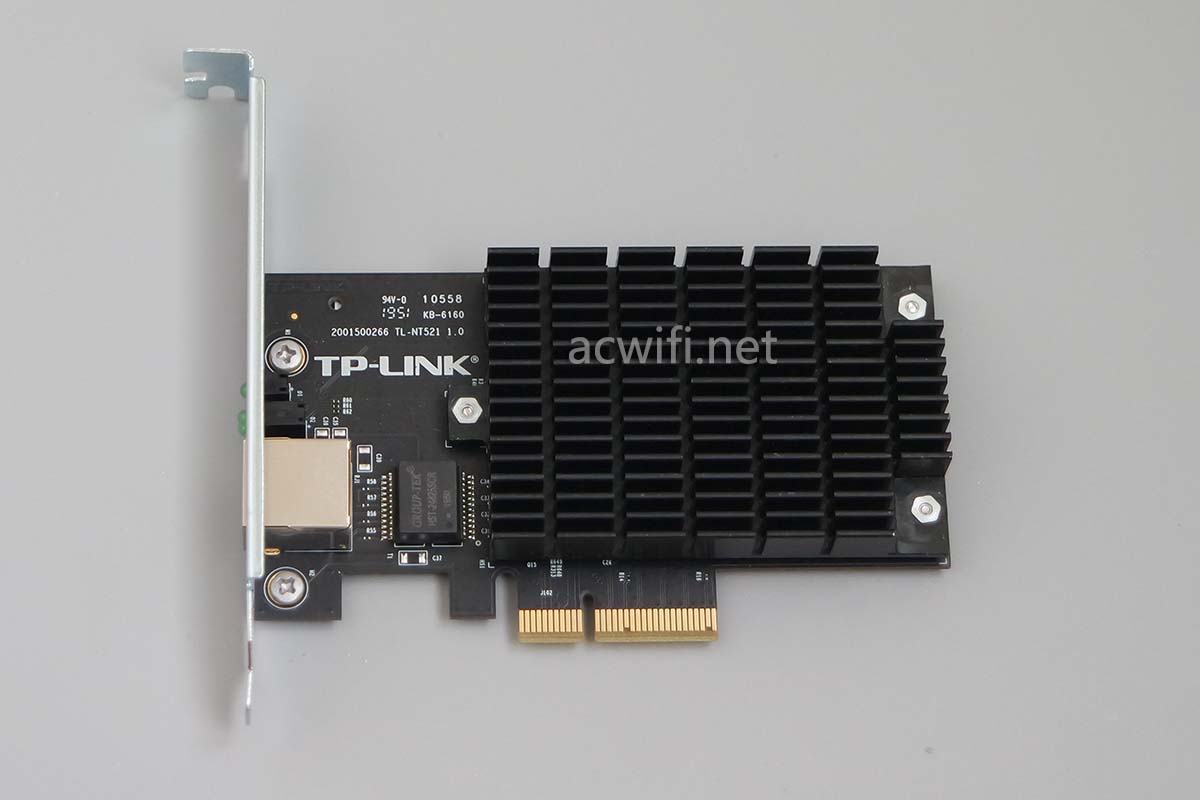

散热片很大,占了板卡的三分之二面积。PCIE接口规格是X4,3.0规格,接口总吞吐率是3.938GB/秒,对于单口万兆来说,即使双向传输也非常足够了。

TPLINK NT521拆机评测

在下单这张TPLINk的同一天我又在闲鱼上买了一张X550,但是单口的,因为已经有双口的X550-T2了,所以再买就是单口就足够。(双口的装在speedtest测速服务器机子上了,系统是ubuntu,一个口固定IP地址,另一个口动态分配,这样使用方便,不用来回设置IP)

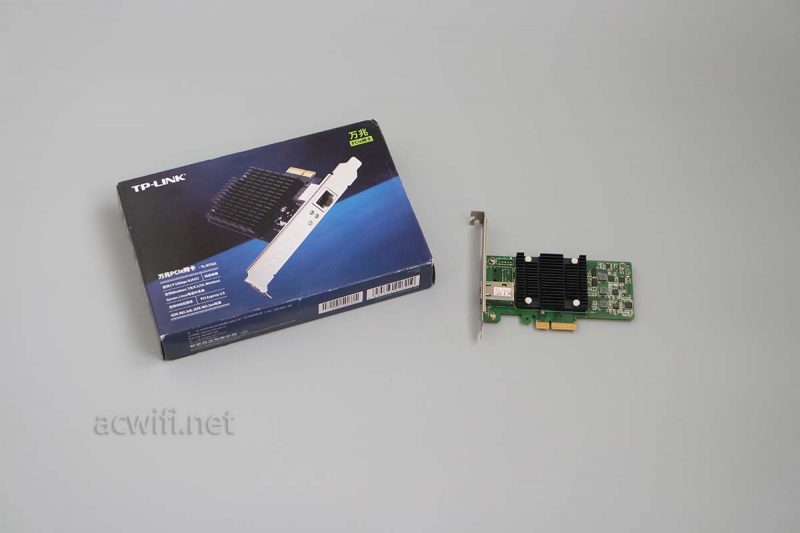

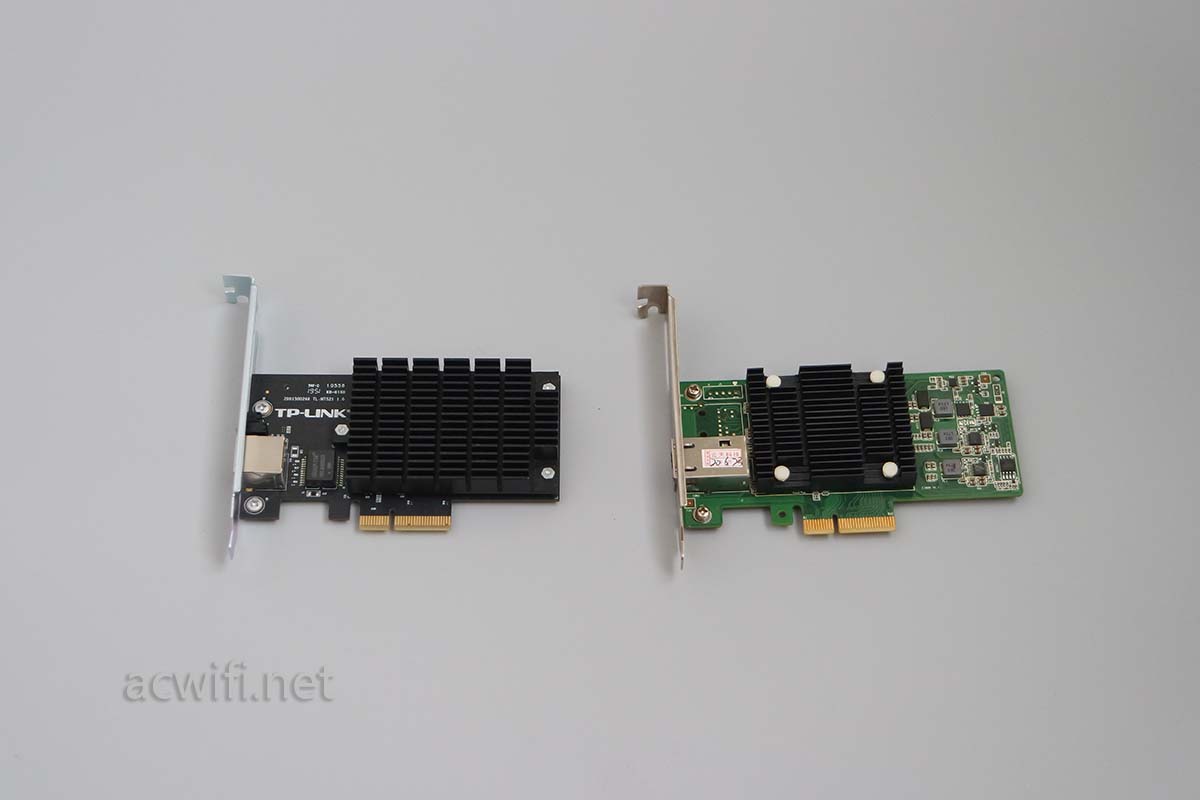

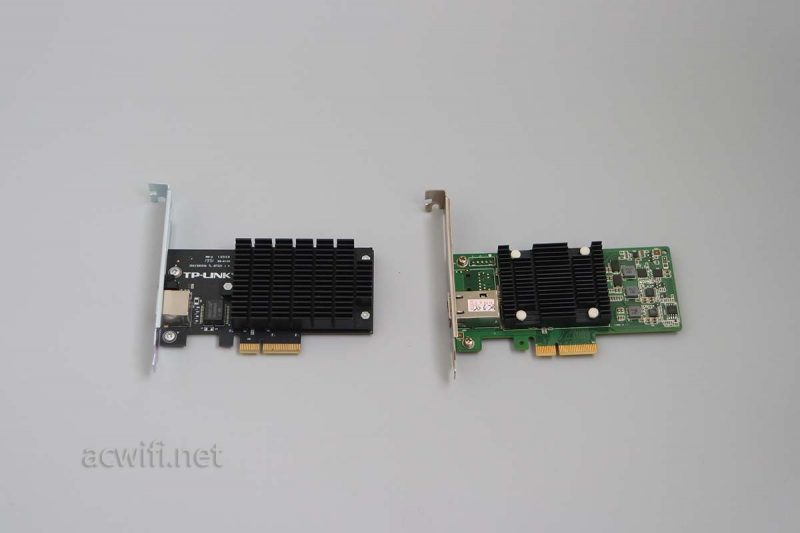

NT521和X550合照:

NT521拆机

两款接口是一样的PCIE3.0 X4。TPLINK的散热片反而更大一些。X550虽然是烫,但很老的65nm制程的X520温度要低得多,功耗也低。

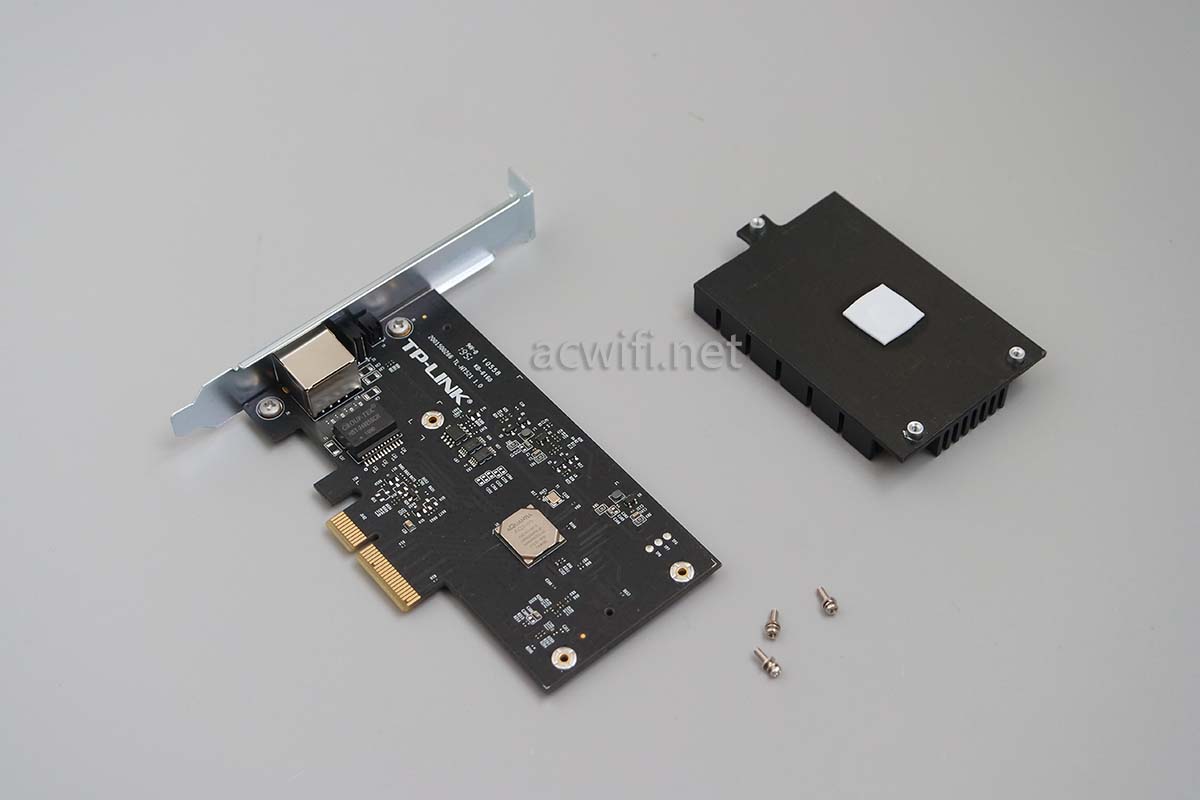

先拆开TP的NT521看看是什么芯片。

TPLINK NT521开箱评测

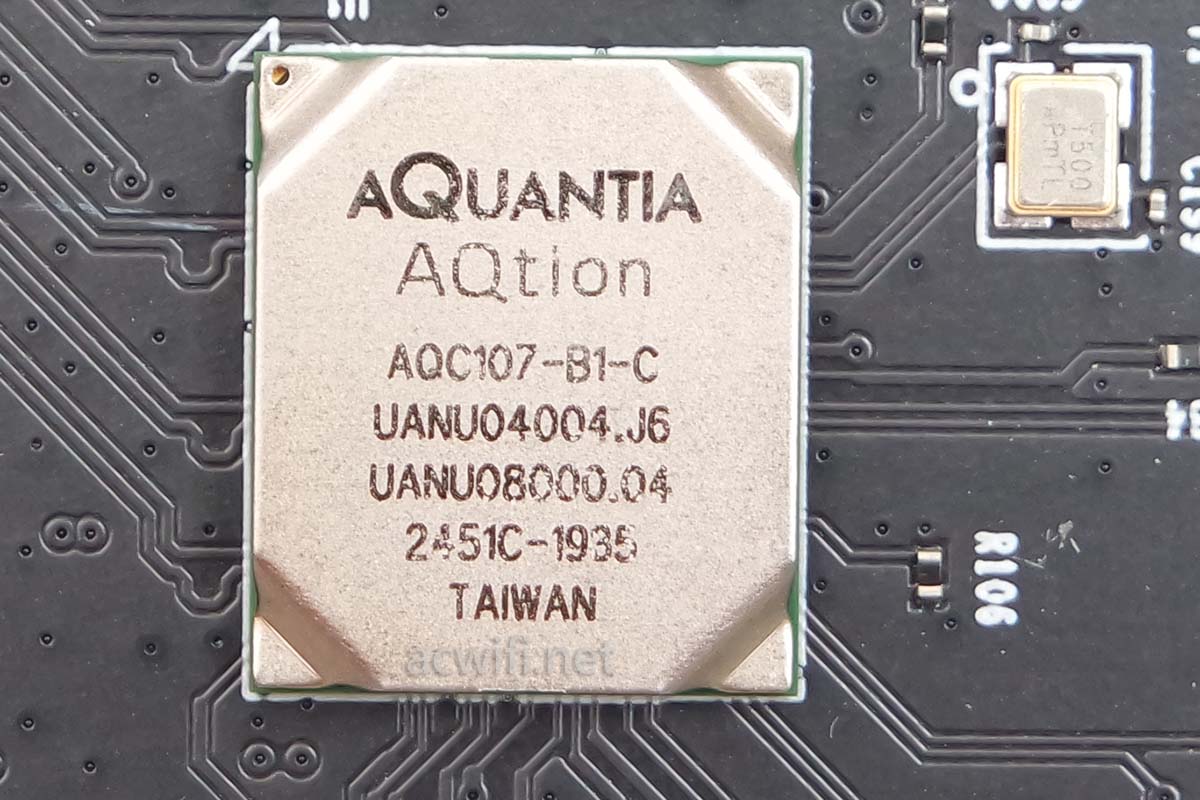

散热片下有导热硅胶垫,放大看网络控制芯片是:AQC107

TPLINK NT521拆机评测

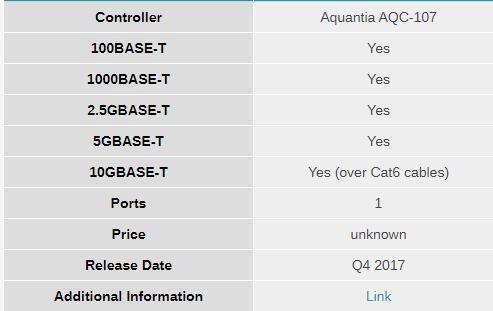

AQC107支持五速,就是100M、1000M、2.5G、5G、10G,如下表:

AQC107

关于多少类网线可以最高在多少米的长度传输多少速度,可以看下表,这颗芯片的网卡我没有实测过长度:

AQC107 2

上图说明了在100米长的超六类网卡可以支持10G速率,六类网卡55米也支持10G速率,超五类网卡在30米支持10G速率。我实测过超五类网线在59米的长度上支持10G速率,但用的是INTEL的网卡。实测文章在这:用万兆网卡测试超五类网线传输速度,颠覆你的认知

同在手里没有59米长的超五类网线了,已经变成了2根拉了明线从楼下通向楼下D点位置。如果你们有兴趣,我可以再买100米超五类网线来测试AQC107.

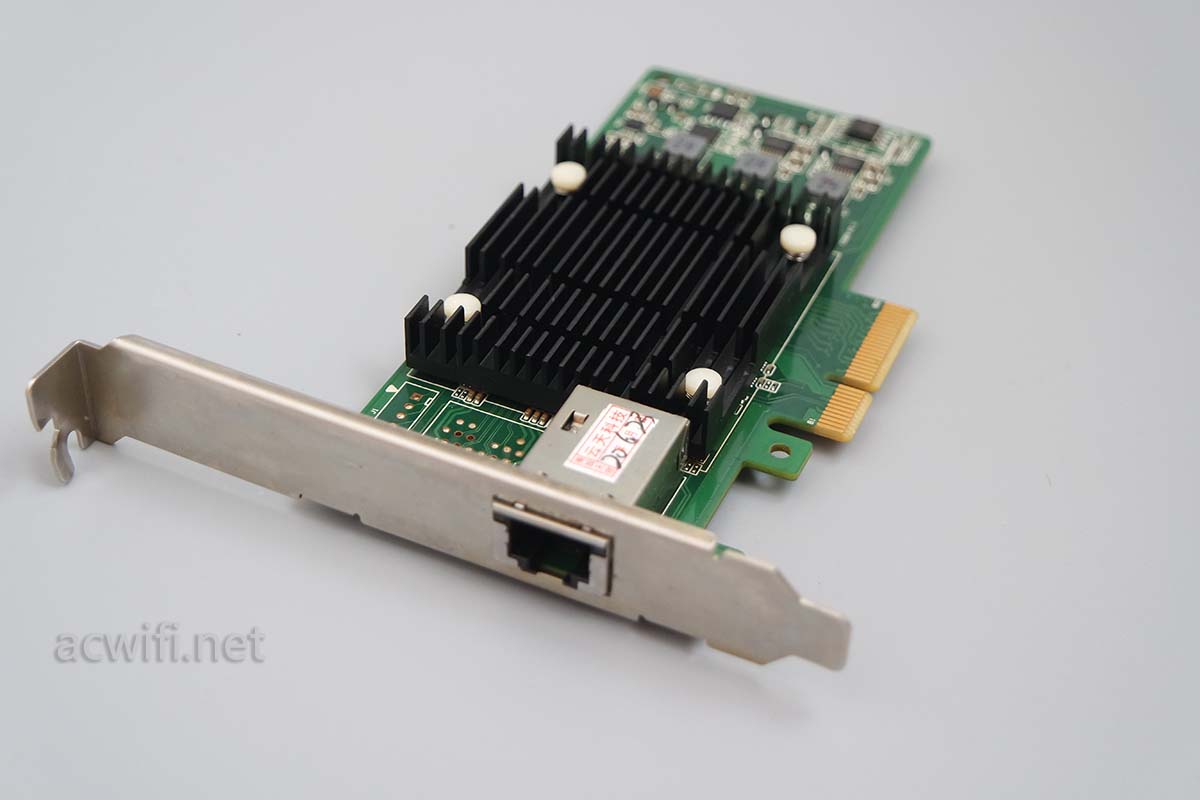

现在拆X550山寨网卡,400元不包邮,卖家说2张可以减10元或2张包邮。。。。。

intel X550拆机

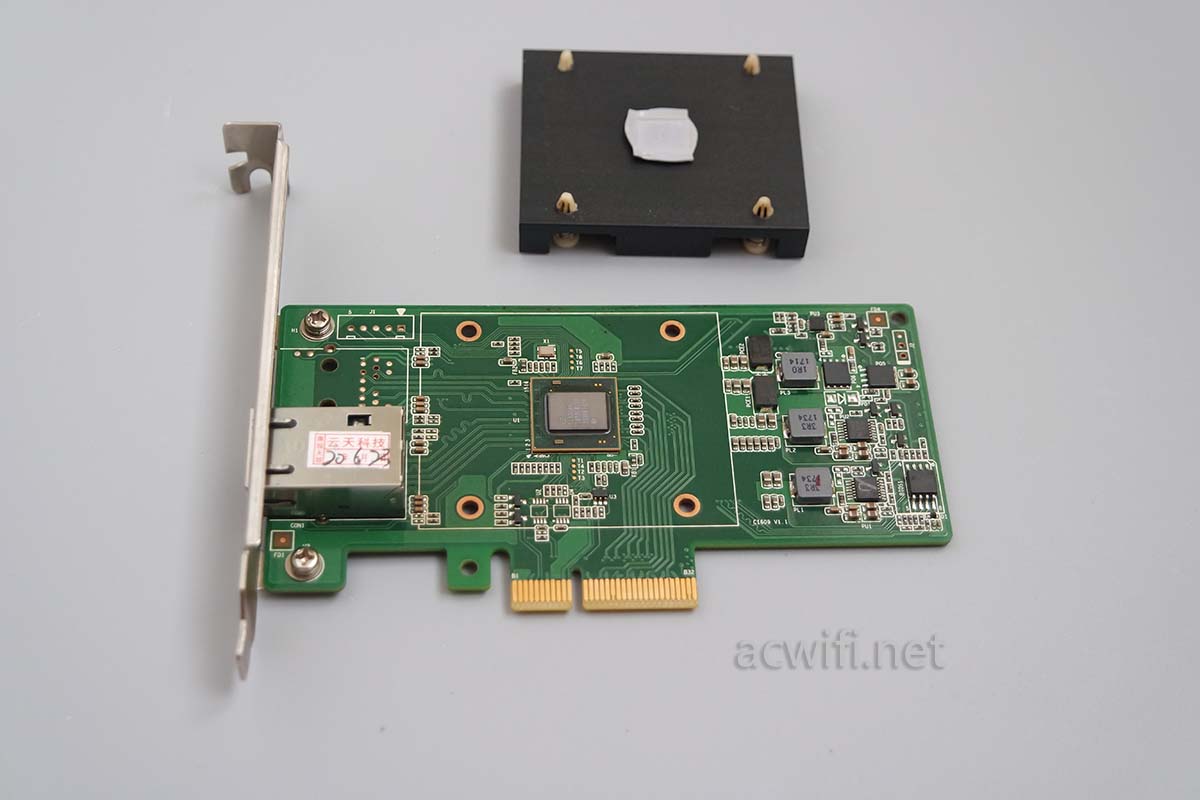

取下散热片:

Intel X550拆机

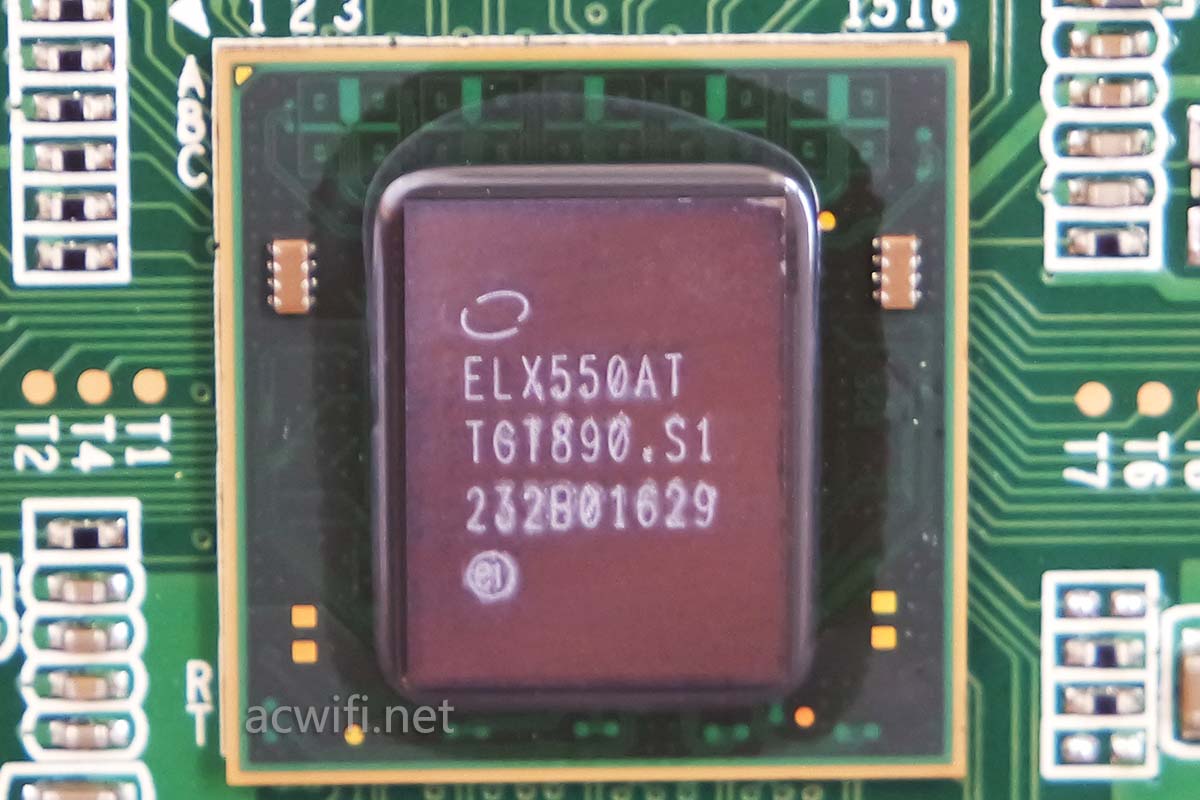

看看芯片型号是X550AT,这张山寨网卡的型号是Intel X550-AT,28nm制程,所以比X520、X540都要低温。

X550网卡拆机芯片

它的参数:

每端口数据传输率 10/5/2.5/1GbE (NBASE-T in Linux Only)

系统接口类型 PCIe v3.0 (8.0 GT/s)

NC 边带接口 是

支持巨帧 是

支持的接口 100Base-T, 1000Base-T, 10GBase-T

同样是五速,但它不能在WIN系统里手动设置速率,只能自适应,而AQC107就可以手动指定运行速率。

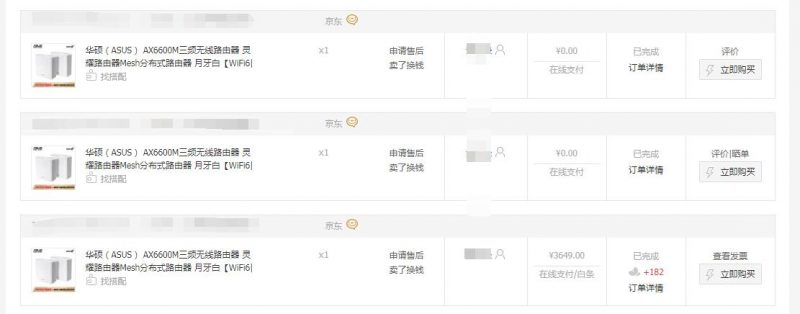

我之前说到华硕两款路由器,AX6600和和AX86U,它俩的2.5G速度的网口跟Intel X550网卡不兼容,会从一开始的2.5G速率重启断线重连,最后稳定在1G速率上,而且接网件XS508M交换机,其它接在交换机上的设备无法获取AX86U的IP。为什么这些问题在些某论坛上很少人说。。。。是我个例吗?绝对不是。因为华硕AX6600我已经换过货2次了。最后失望而选择了退货(超过7天)

AX6600

AX86U与TP这张NT521(AQC107)就没问题,稳定在2.5G速率。XDR6060与X550却没问题。我说这些会不会被黑。。。。。。

简单测试一下TP这张万兆网卡的速度吧。下面采用两台电脑直连的方式,另一台电脑是装了X550,NT521手动设置多少速率,X550就会是多少速率。两台电脑的硬盘均是山寨的三星SM961 256G。

Z170 ,I5-6500  ,NT521,SM961 256G

Z270, G4560, X550 ,SM961 256G

用的网线,随便找来一根几米长的超五类网线把两台机器直接连通。

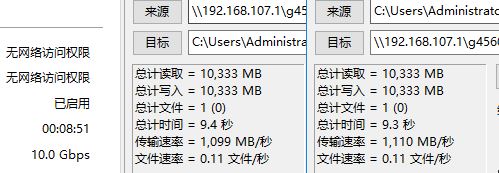

10G速率文件传输速度如下:

10G link

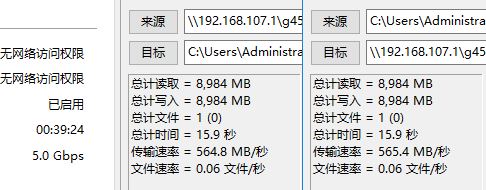

5G速率文件传输速度如下:

5G link

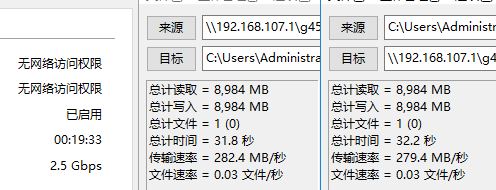

2.5G速率文件传输速度如下:

2.5G link

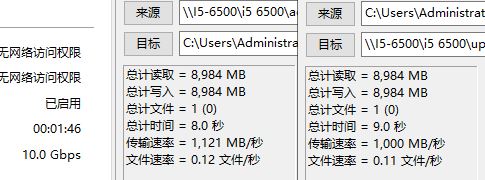

最后把2台电脑接在网件XS508M上,用10G速率跑一下,速度如下:

10G XS508M

接在网件XS508M上,5G速率的情况如下:

5G XS508M

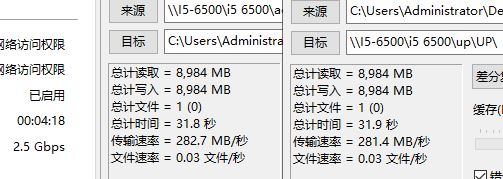

接在网件XS508M上,2.5G速率的情况如下:

2.5G XS508M

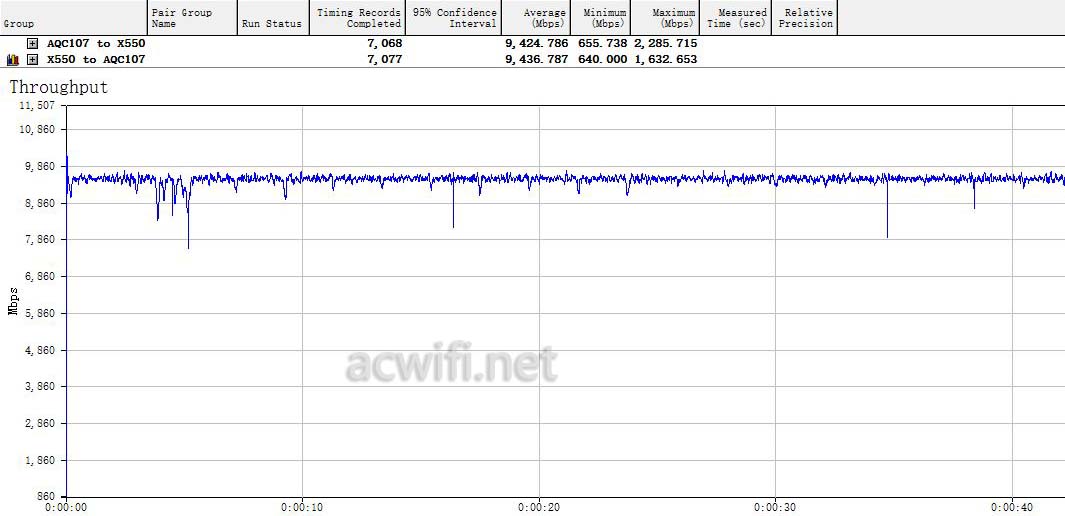

接在网件XS50M上,在10G速率下用IxChariotr打流,双向传输时总吞吐率如下,达到万兆极限了吧。

ixchariot 10G

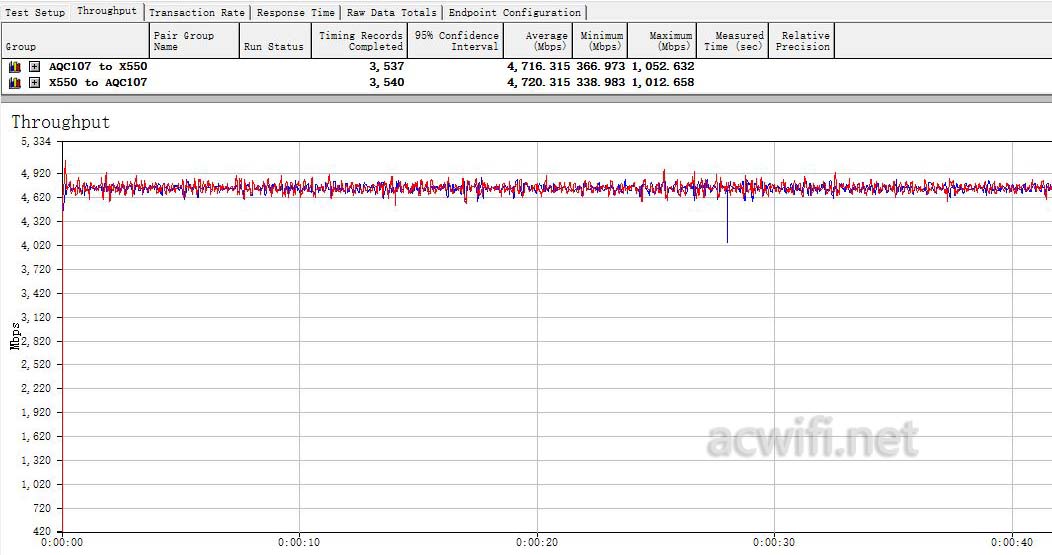

5G双向打流结果:

ixchariot 5G

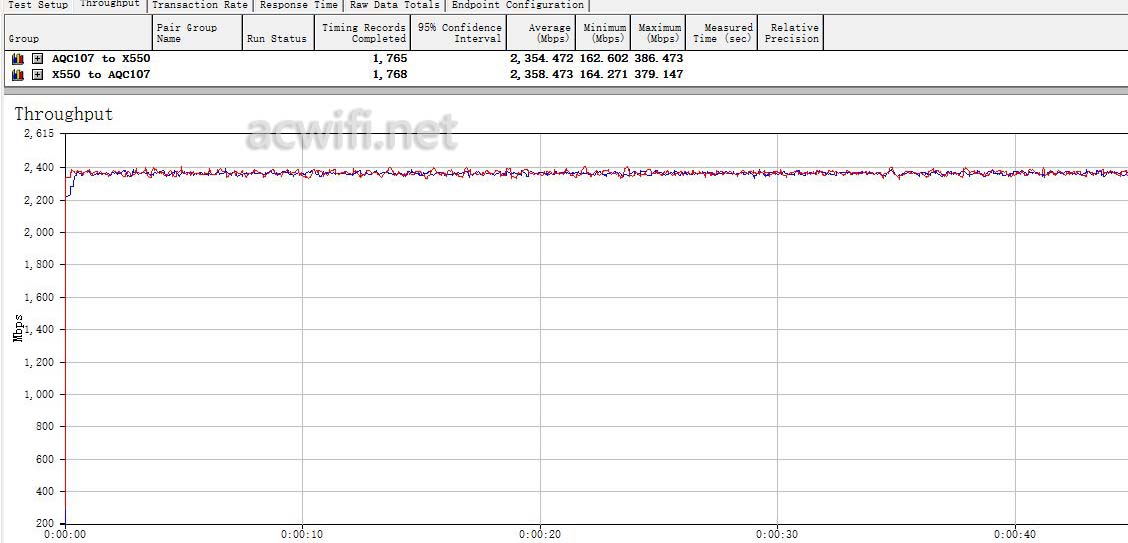

2.5G双向打流结果:

ixchariot 2.5G

从各方面测试数据来看,好满意,暂时没有发现问题。

如果觉得400多地的TPLINk NT521还不够便宜,可以考虑COMFAST CF-P100,一样的芯片,这张在我发文前几天也买来了,价格380元。芯片说明了是用AQC107,我尝试拆下散热片,但取不下来,有好强的粘胶。最终没有拆成。

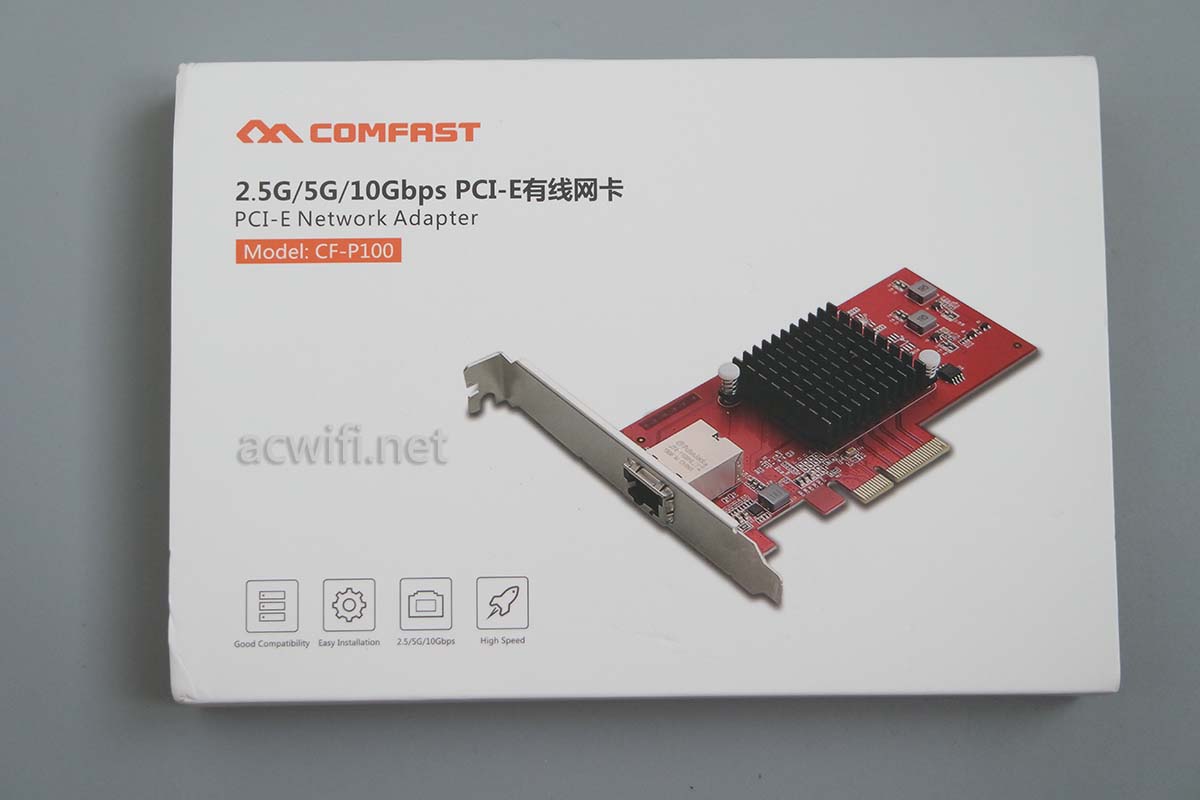

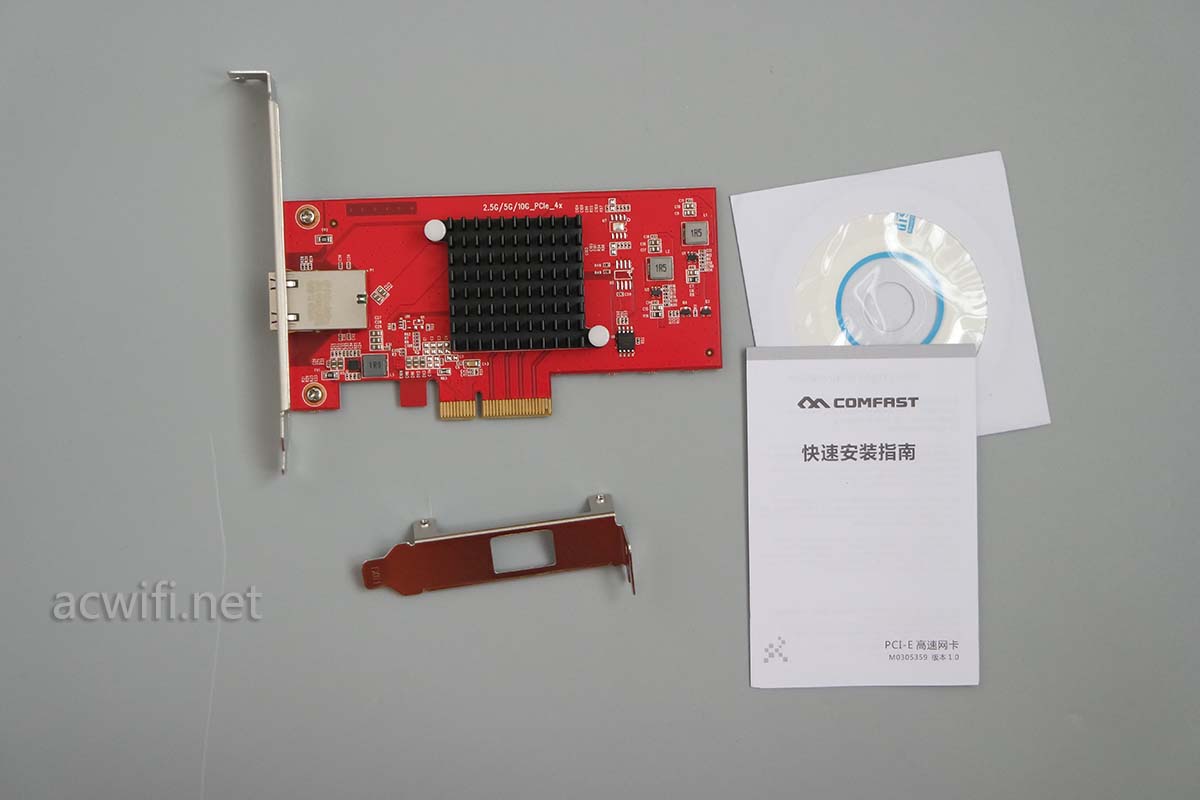

外包装如下:

COMFAST CF-P100开箱评测

也有半高的短挡板,散热片明显比TPLINk NT521的小。PCIE接口规格是一样的。

COMFAST CF-P100开箱评测

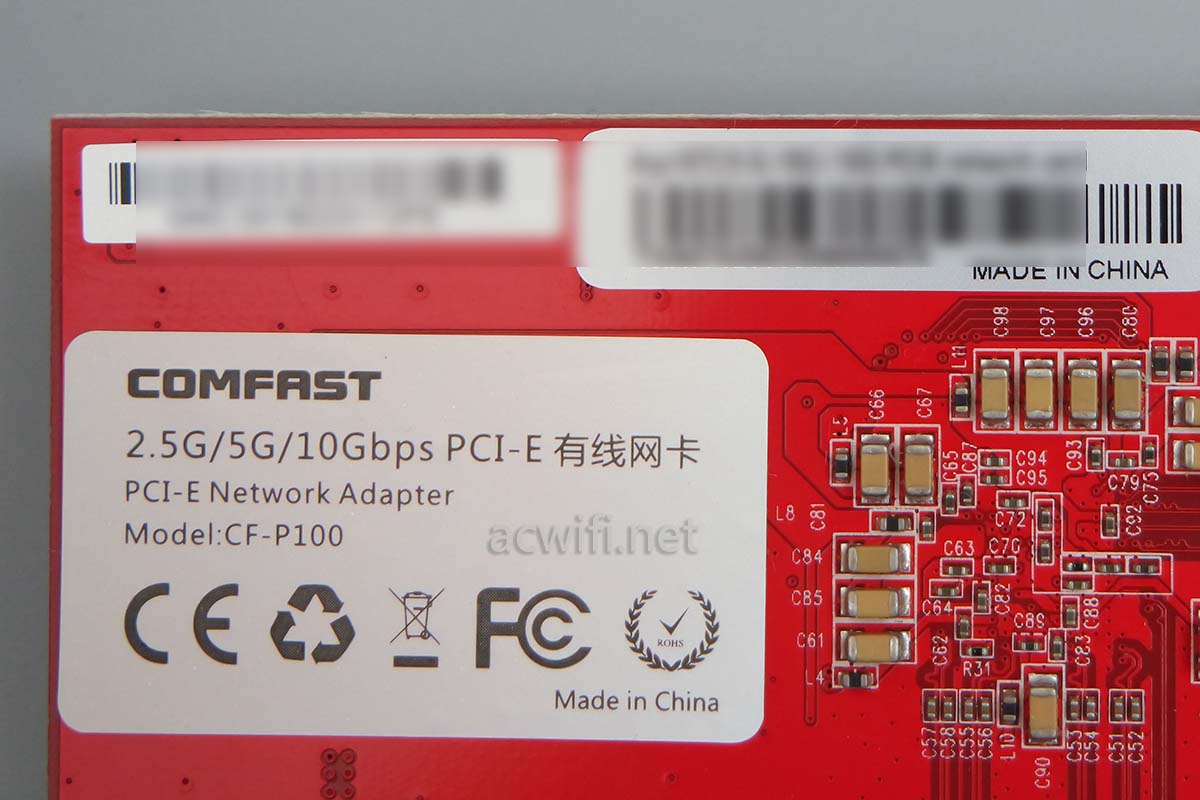

背面标签:

COMFAST CF-P100开箱评测

这款COMFAST万兆网卡买来有点迟,最近没时间测试它,都忙着AX5去了。既然芯片也是AQC107也没啥好测的。

近期3张电口万兆网卡总花费过千了。网件XS508M 2400元,9U机柜300元。加起来差不多4千??????感觉我的余生都要吃方便面度过。

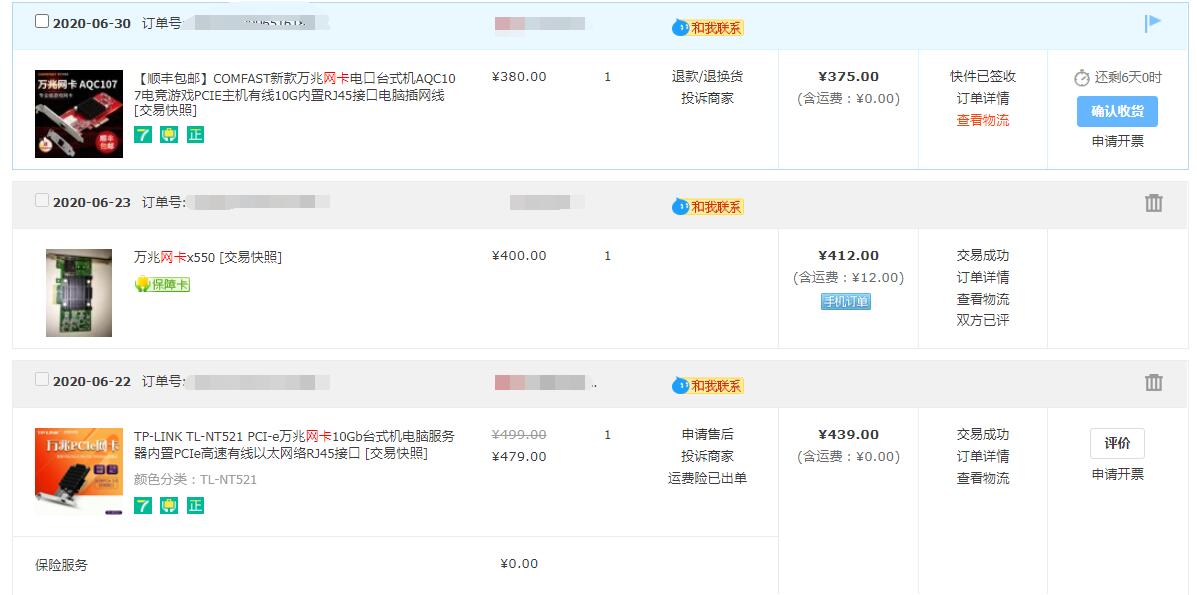

淘宝订单

有关网件XS508M这款交换机的文章在这里,最近我看价格涨到2500多元了:网件XS508M评测,一款五速万兆电口交换机,但没什么好测的

但TP的网卡比我买时隆价了10元,感觉亏了好多个亿。

TPLINK NT521淘宝购买链接,领40元优惠券

COMFAST CF-P100淘宝购买链接,领5元优惠券

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复。



如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINK一款万兆电口网卡NT521开箱拆机测试看看,跟X550一起拆了
