360V5X拆机,看看有没有功放

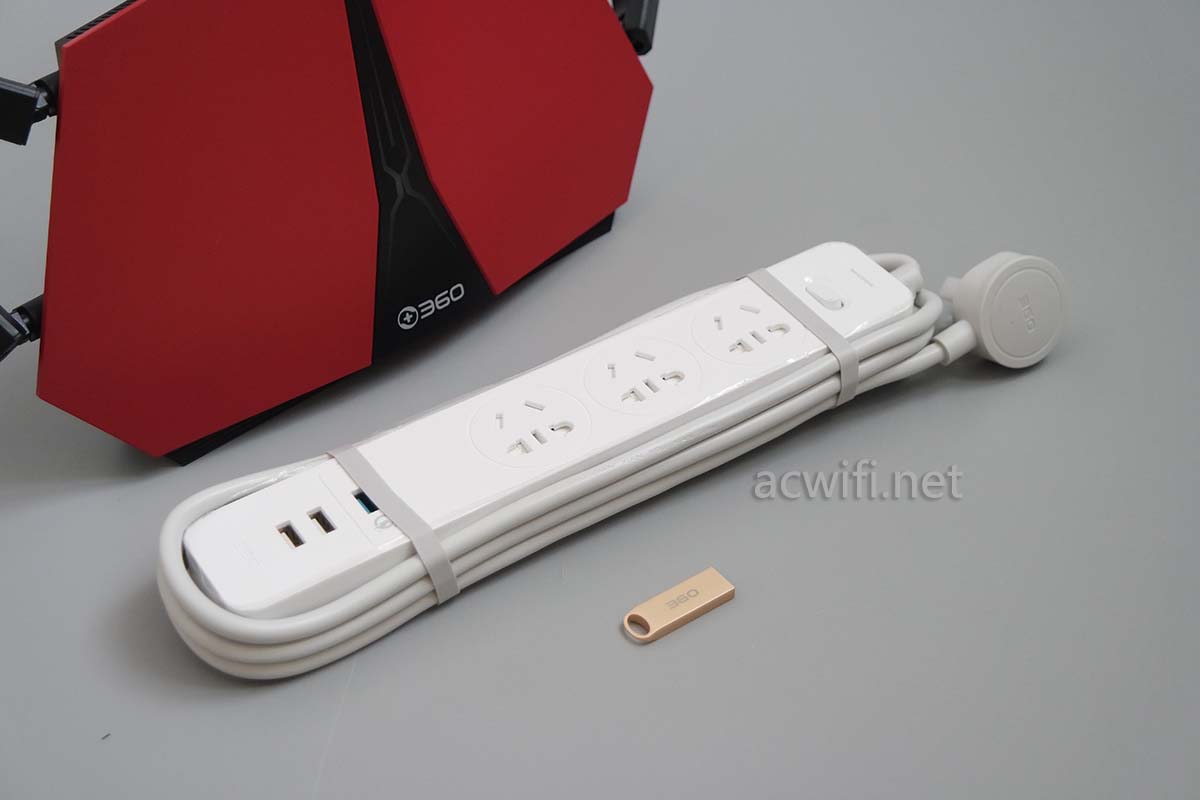

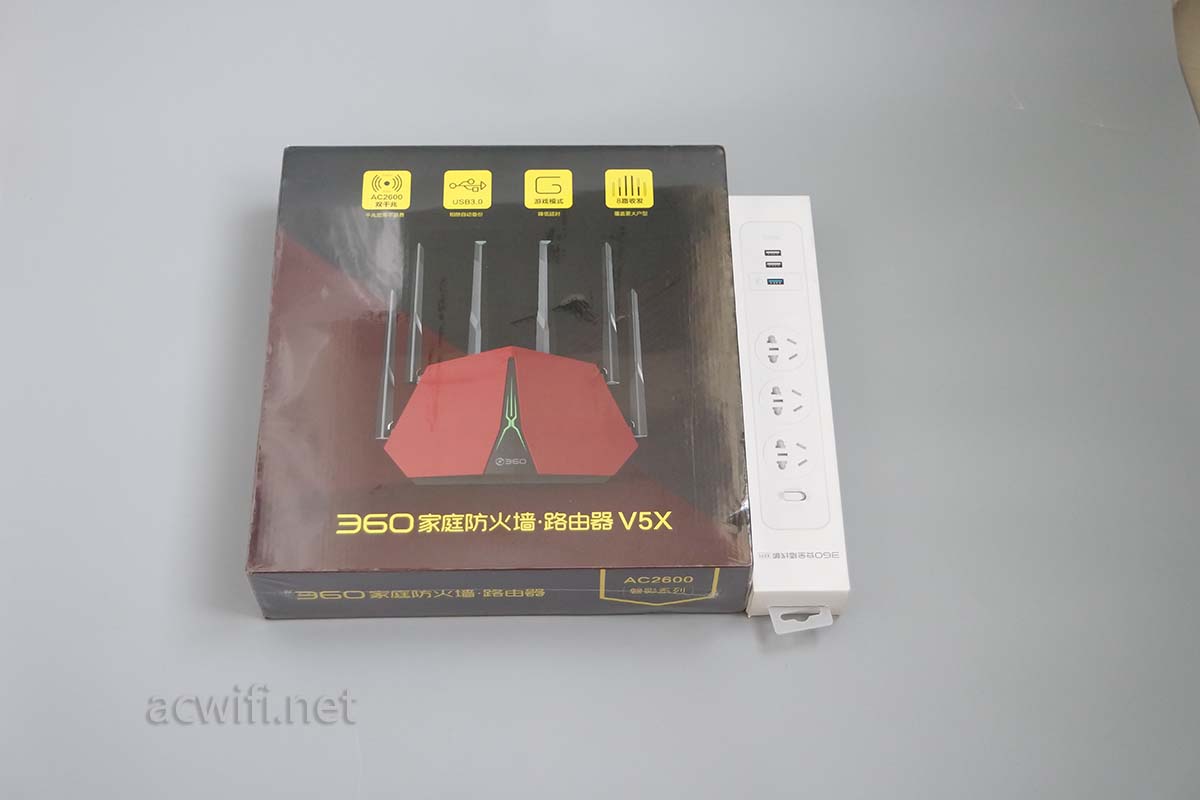

看见赠送插排且集成QC3.0快充,还送32G U盘,再看看京东帐户里的140元京豆,其中有100元京豆是华硕AX86U保价赔付的,怎么也不会亏吧!!于是买了这款360V5X回来了。路由器跟插排包装在一起,插排占了一半的重量去了,不知这个插排值多少钱。路由器也插线排合照:

360V5X拆机

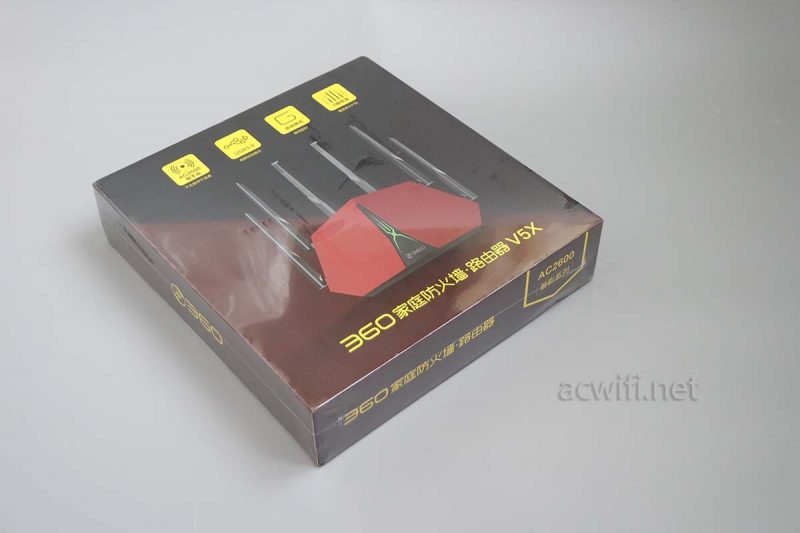

360V5X红红火火的包装:

360V5X拆机

打开包装盒:

S360V5X拆机

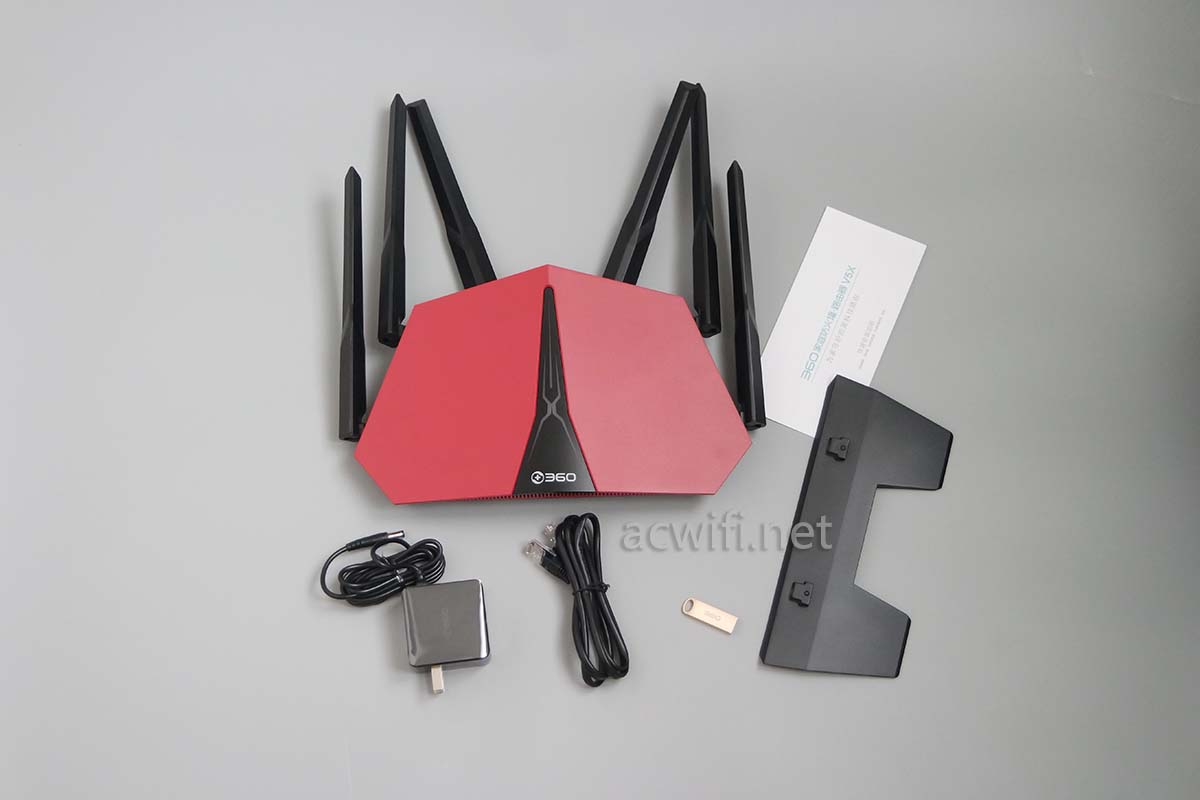

拿出所有配件:

360V5X拆机

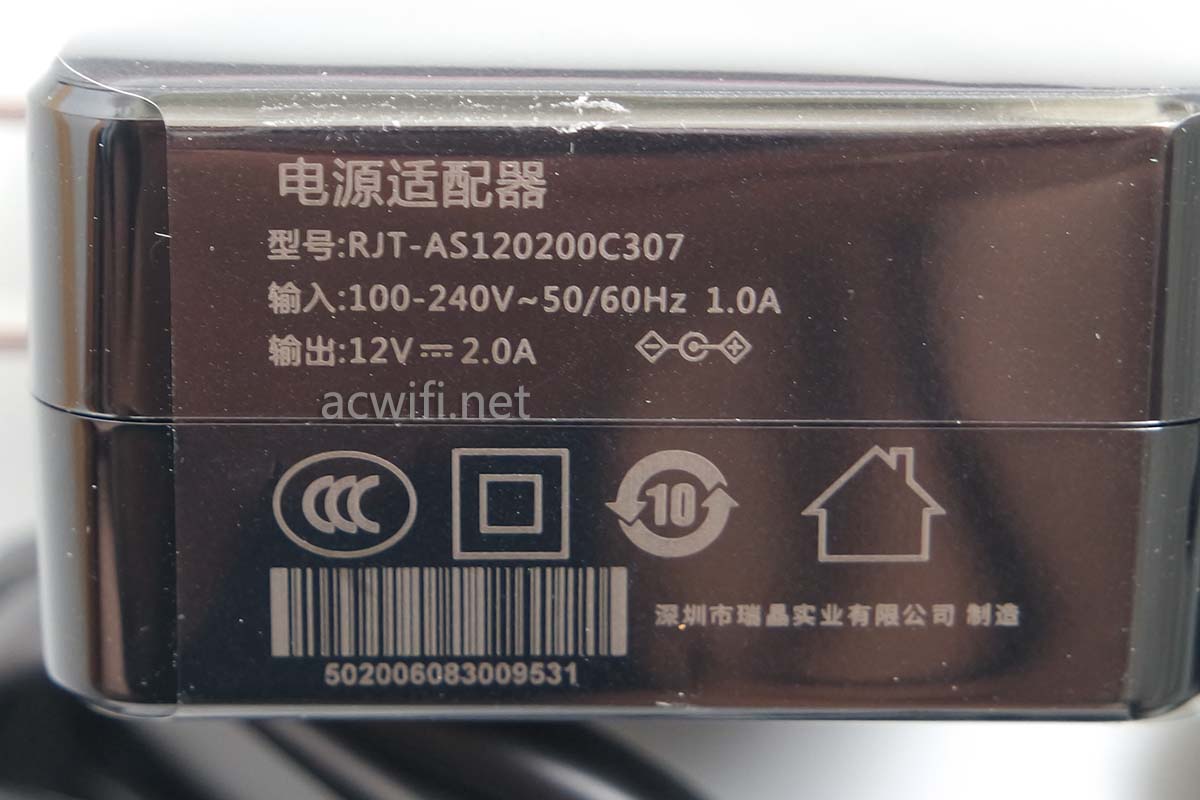

32G U盘是在路由器包装盒里面,看黑色的USB接口很可能是USB2.0,没事,做个PE启动盘装几个软路由固件,当刷机盘来用,也不错。有配送一根超五类网线。看电源的外观有点像华硕的样子。电源功率12V/2A,好评。

360V5X拆机

插排:

360V5X拆机

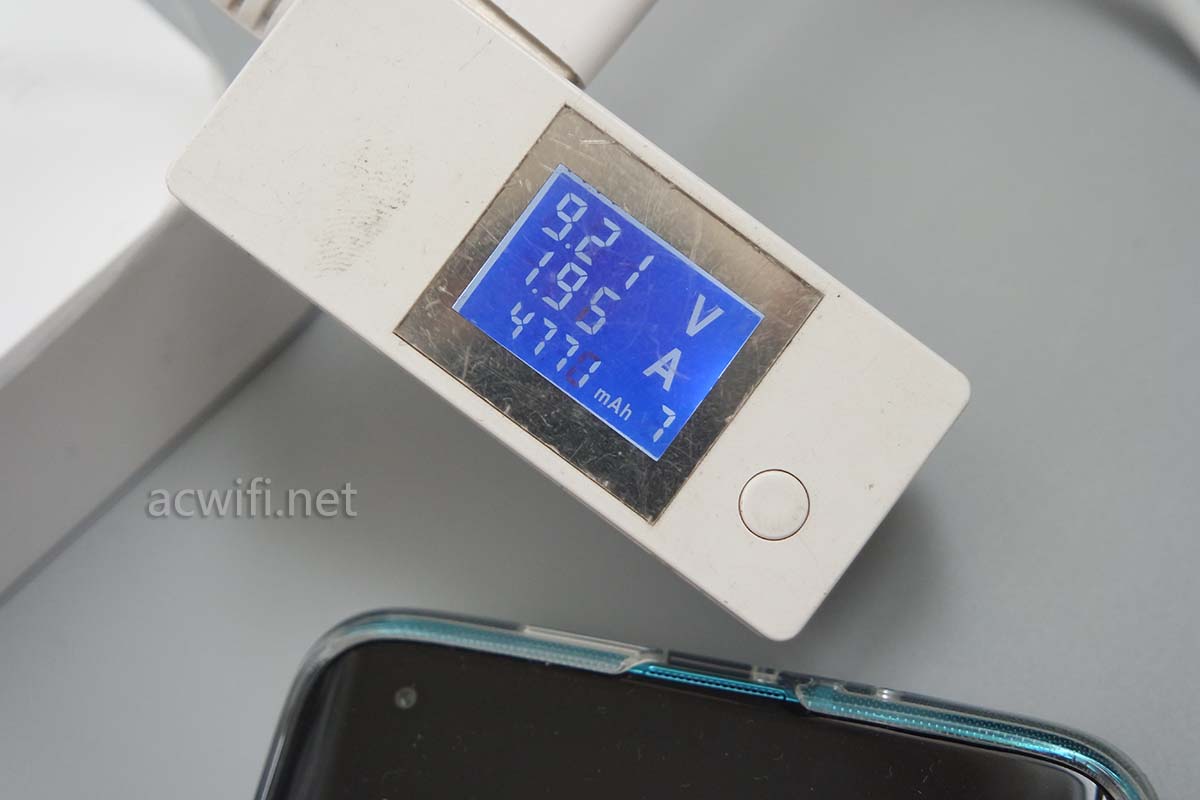

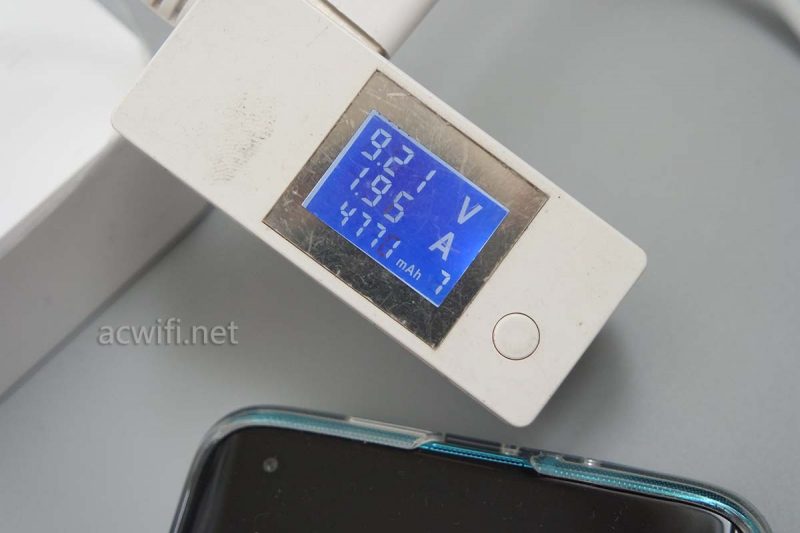

接上小米10手机,可以有9V 2A充电:

S360V5X拆机

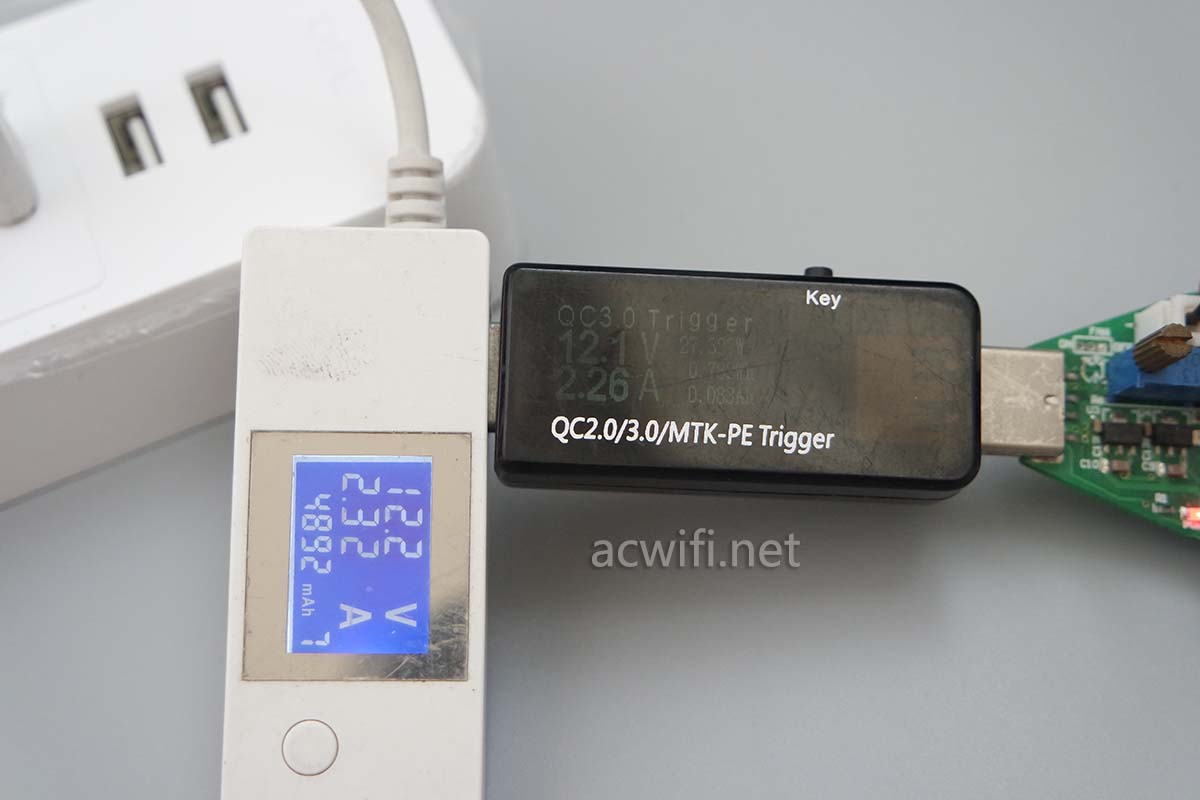

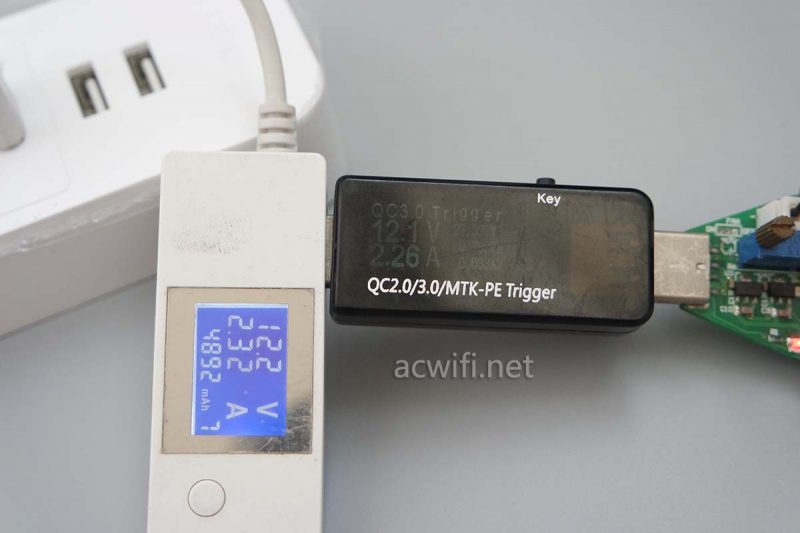

测一下QC3.0快充口的最高输出功率是多少,看能不能达到最高的12V/2A规格,这时要拿出许久年没用过的小工具来测试了。接一个诈骗器,因为黑色的表显示不清楚,前面再接一个“白尾巴”。诈骗出QC3.0协议,最后接个可调电阻,把电流往上调,在12V电压下,电流调到2.3A也能稳定输出,当电流达到2.4A以上触发了断电保护。功率非常充足了。

360V5X拆机

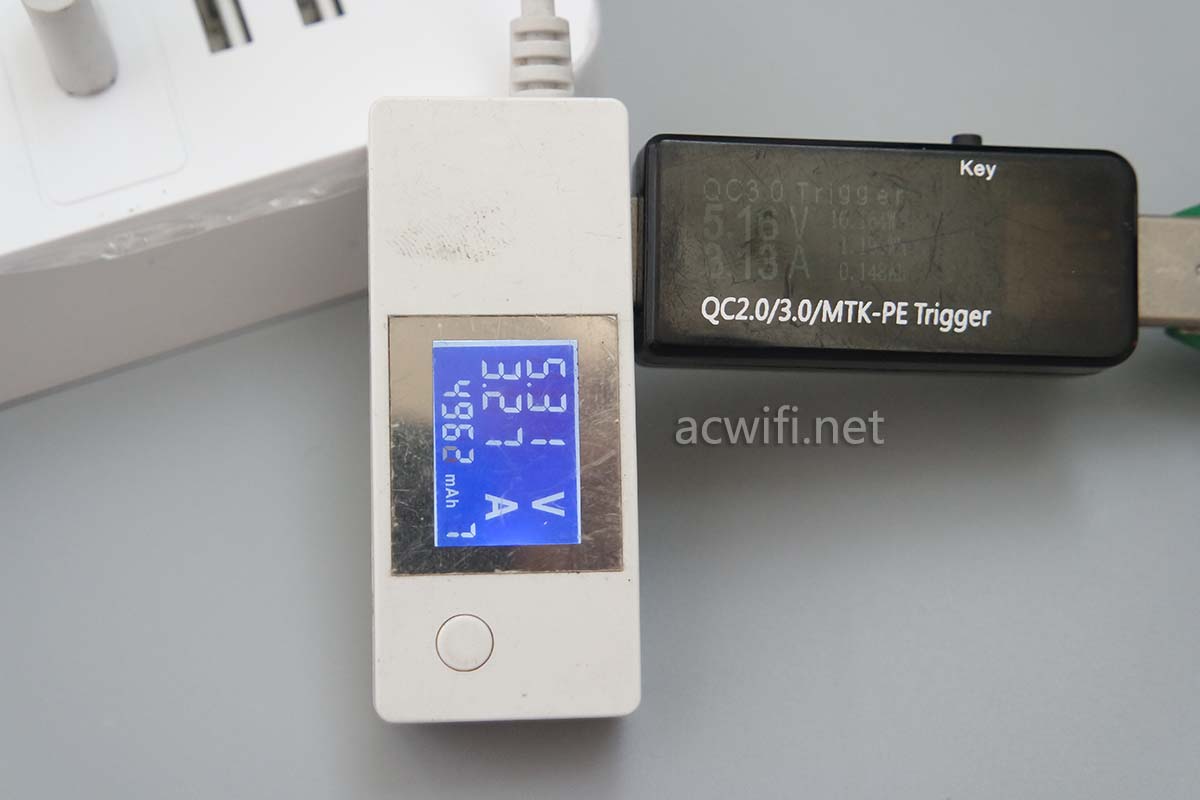

5V/3A没问题,但不代表插华为mate20能有超级快充。

360V5X拆机

360插排满意。

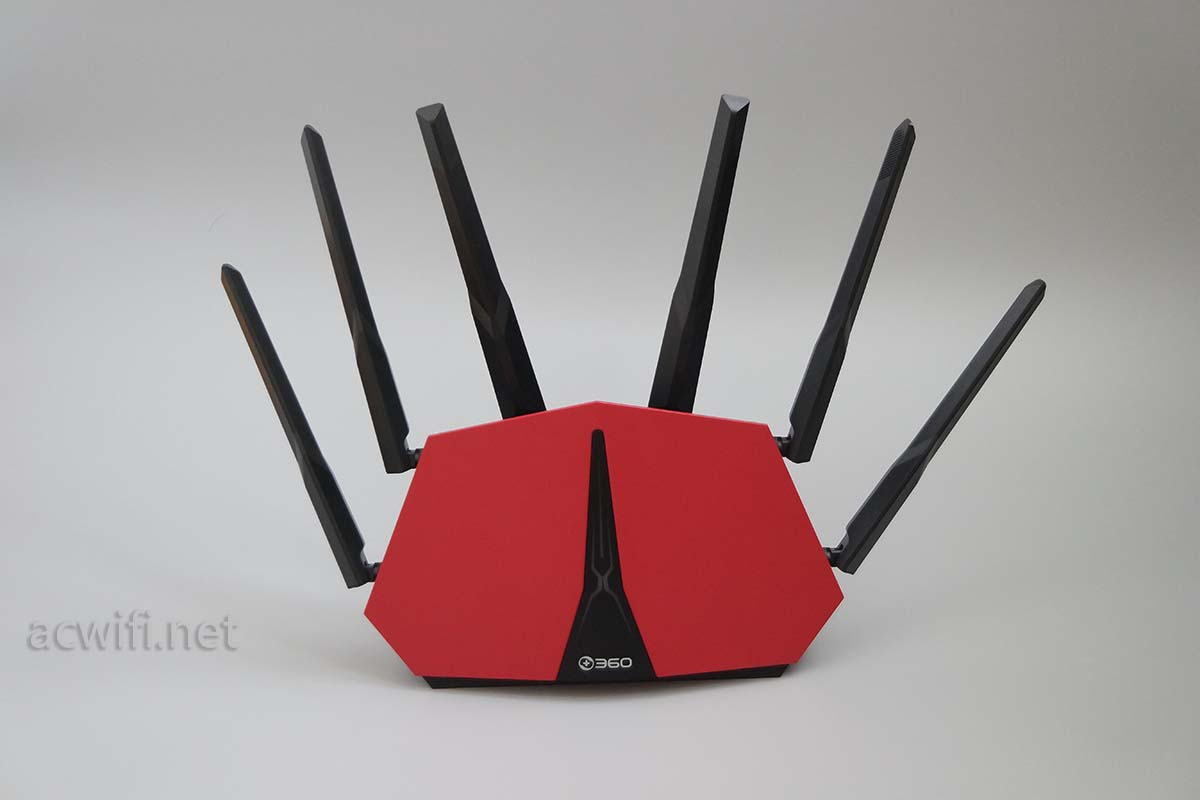

转回正题。360V5X外观:

360V5X拆机

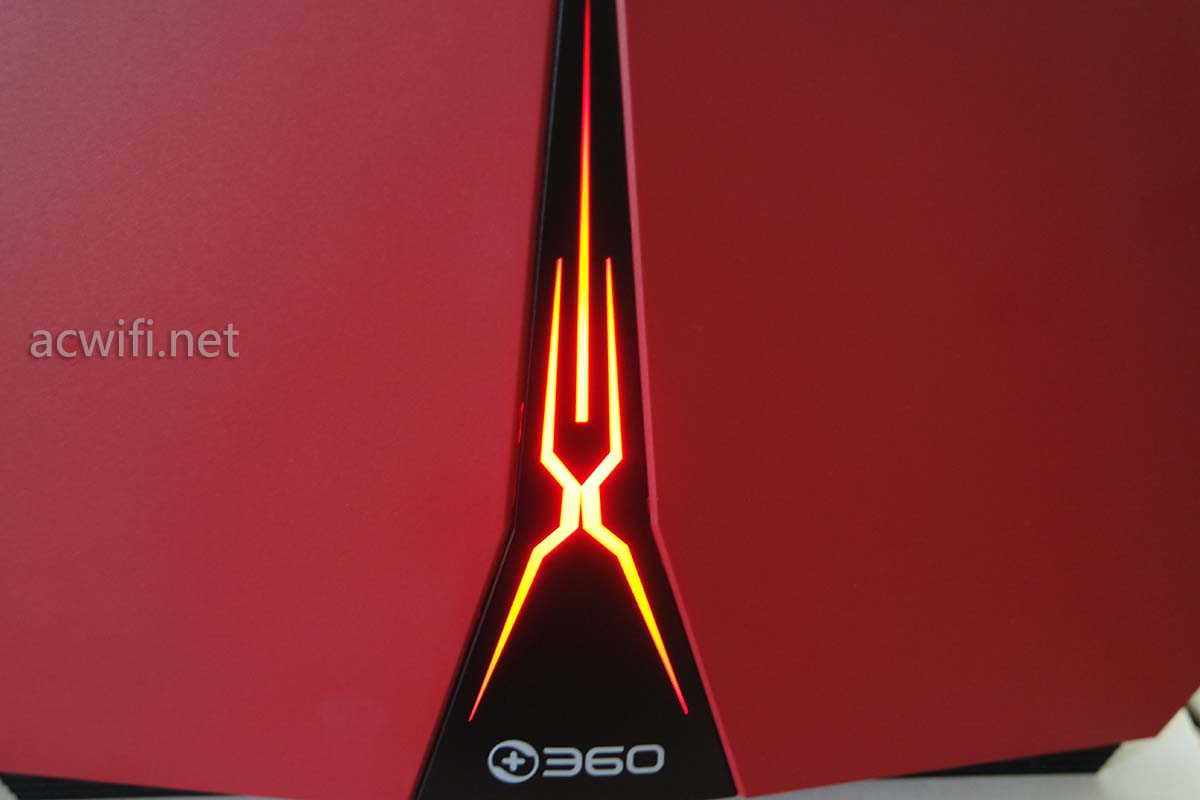

灯光效果:

360V5X拆机

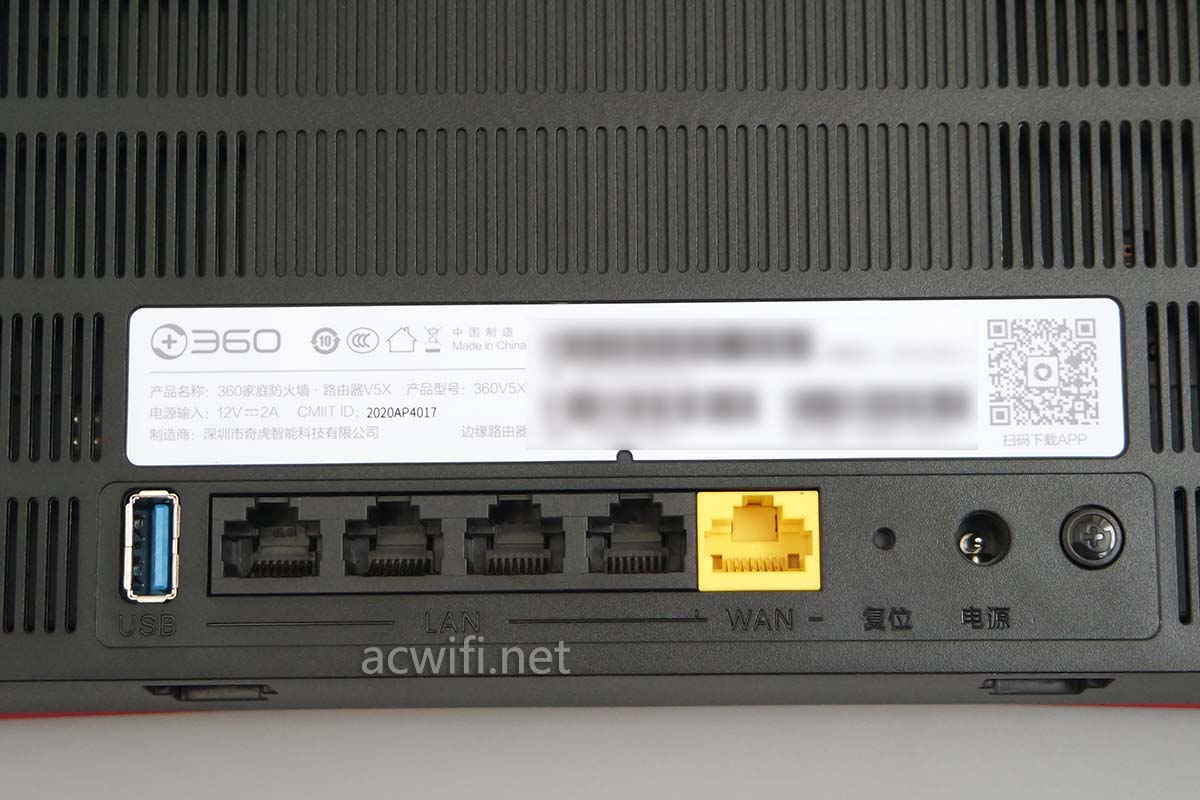

后面有完整的5个全千兆网口,少见了,现在多数4个网口。WAN口用了不同的颜色标识,带有一个USB3.0接口。

360V5X拆机

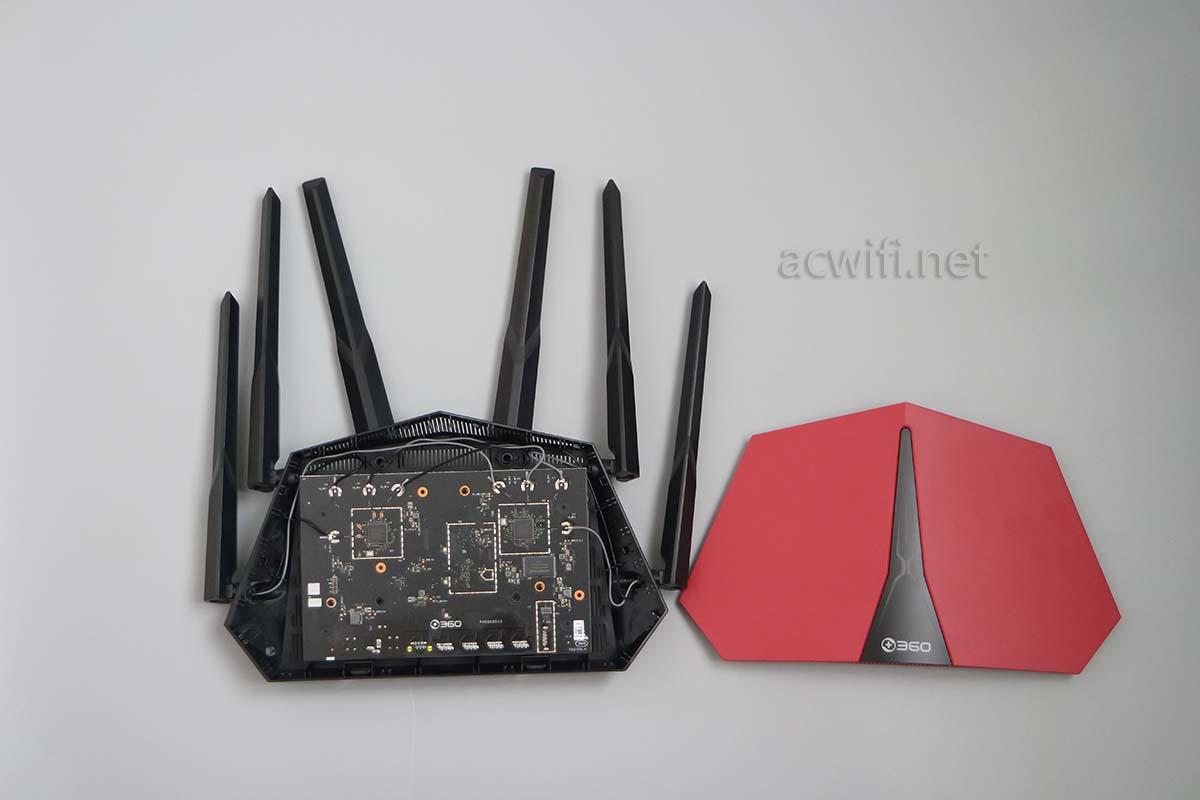

不看那么多了,直接拆开:

360V5X拆机

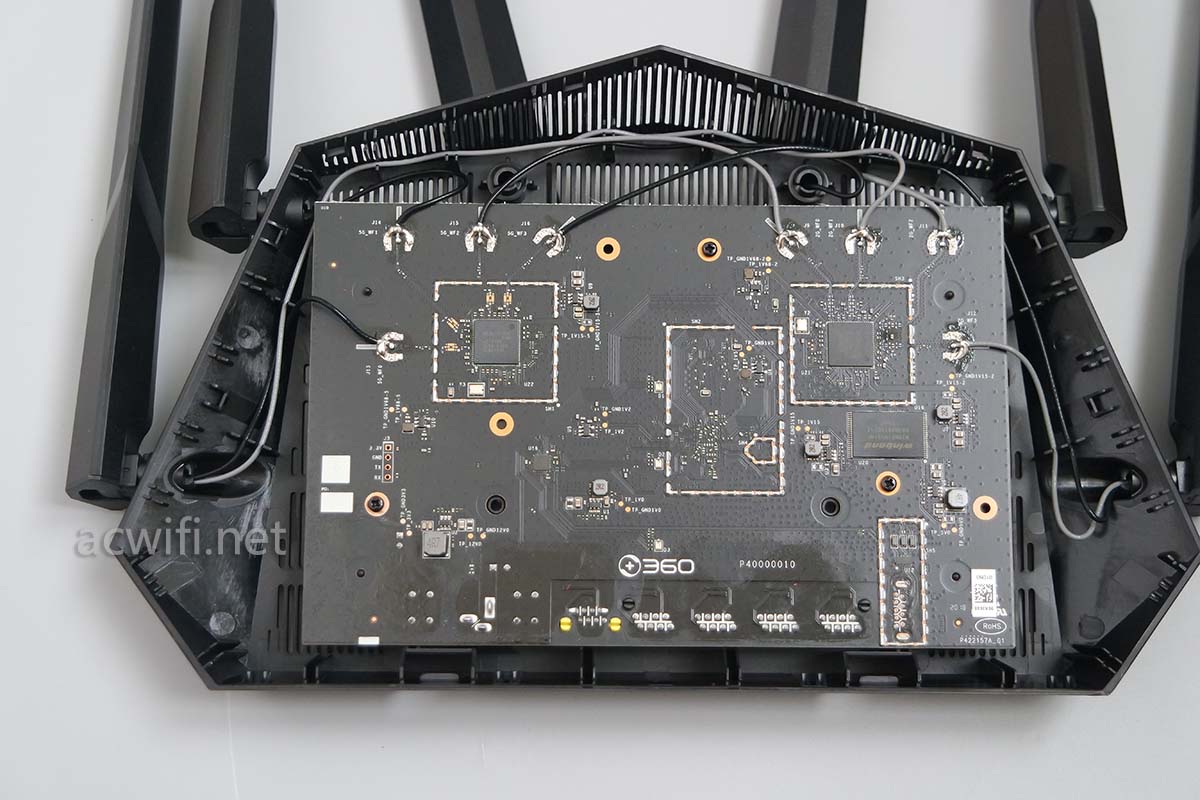

天线全焊接在主板上,芯片上没有散热,没有屏蔽罩,没有独立功放。

360V5X拆机

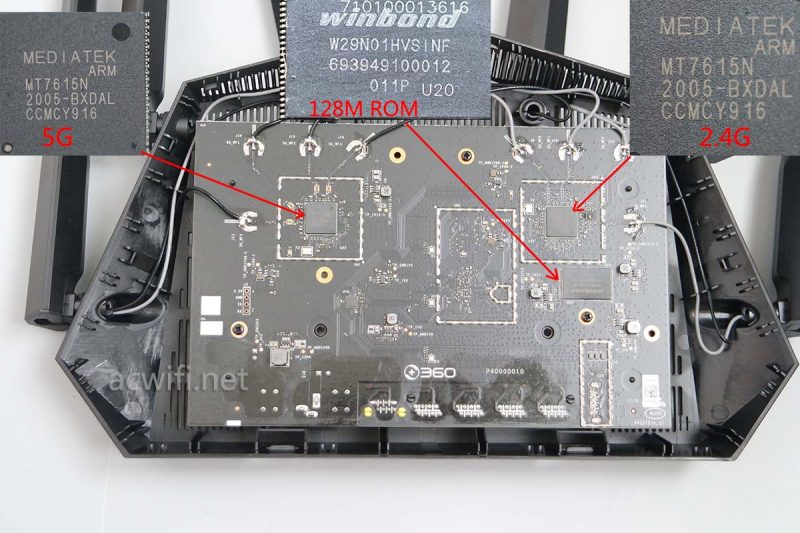

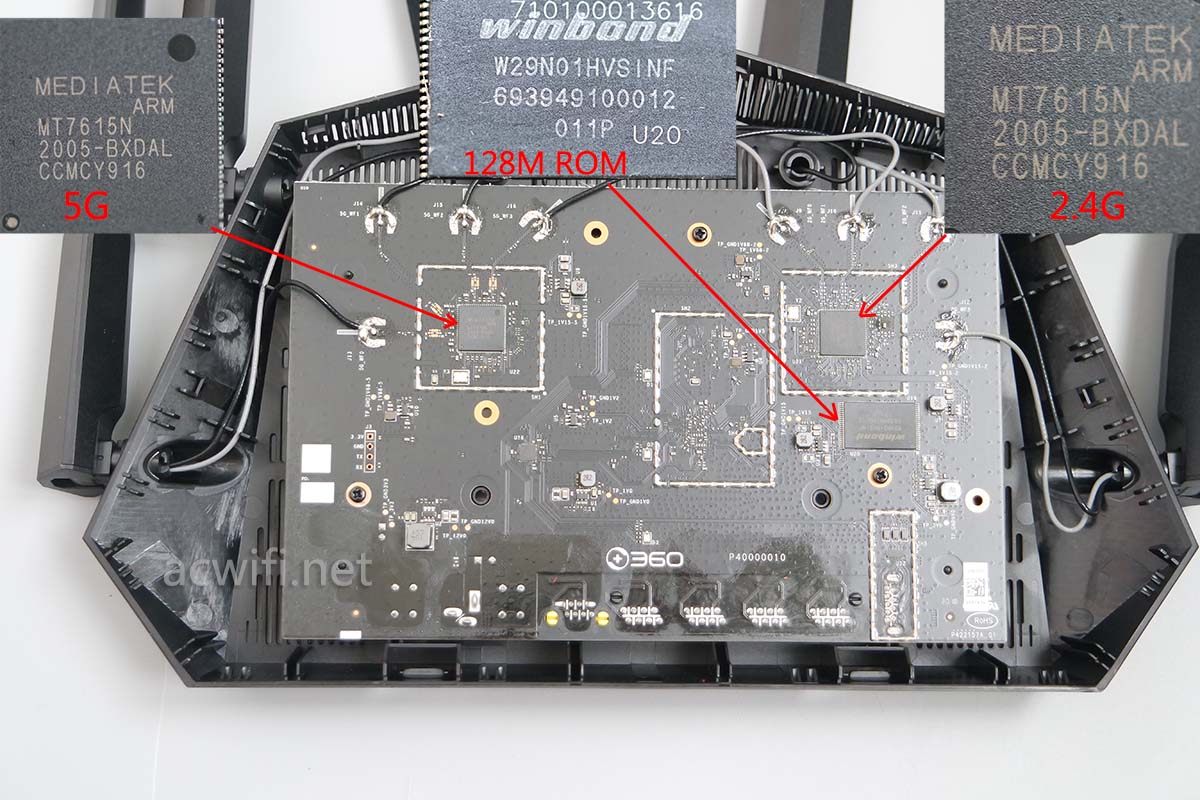

主板正面上的各芯片型号都很清晰可见了。

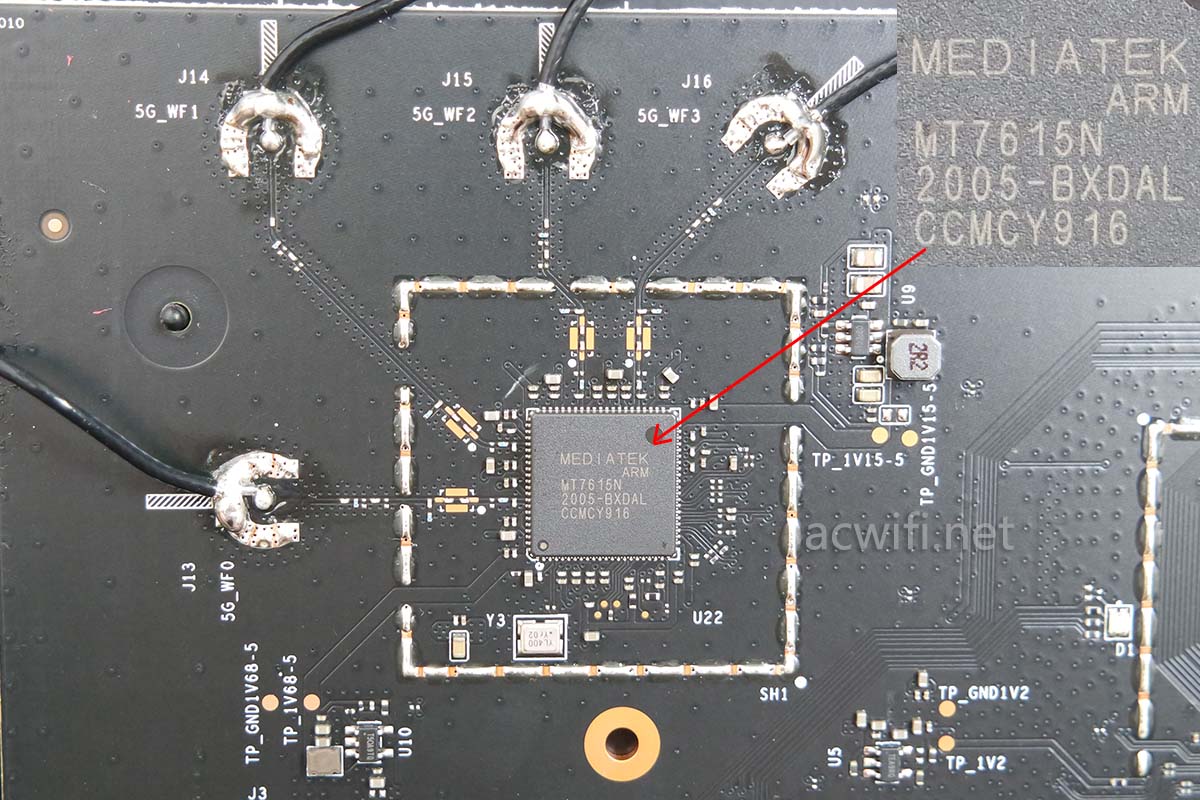

5G芯片型号是MT7615N,4x4mimo,256-QAM,在80MHz频宽下最高速率1733Mbps,支持MU-MIMO。

360V5X拆机

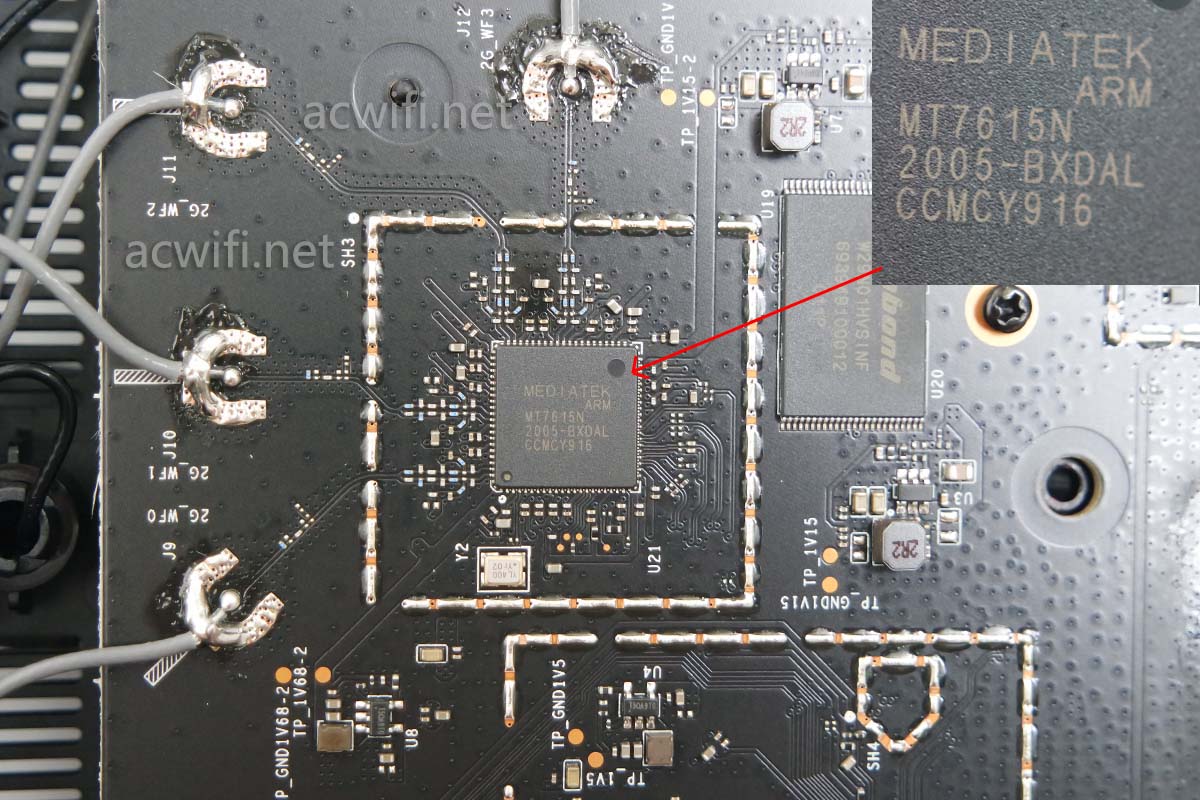

另一边2.4G无线芯片,型号也是MT7615N,4x4mimo,256-QAM,在40Mhz频宽最高速率800Mbps。

360V5X拆机

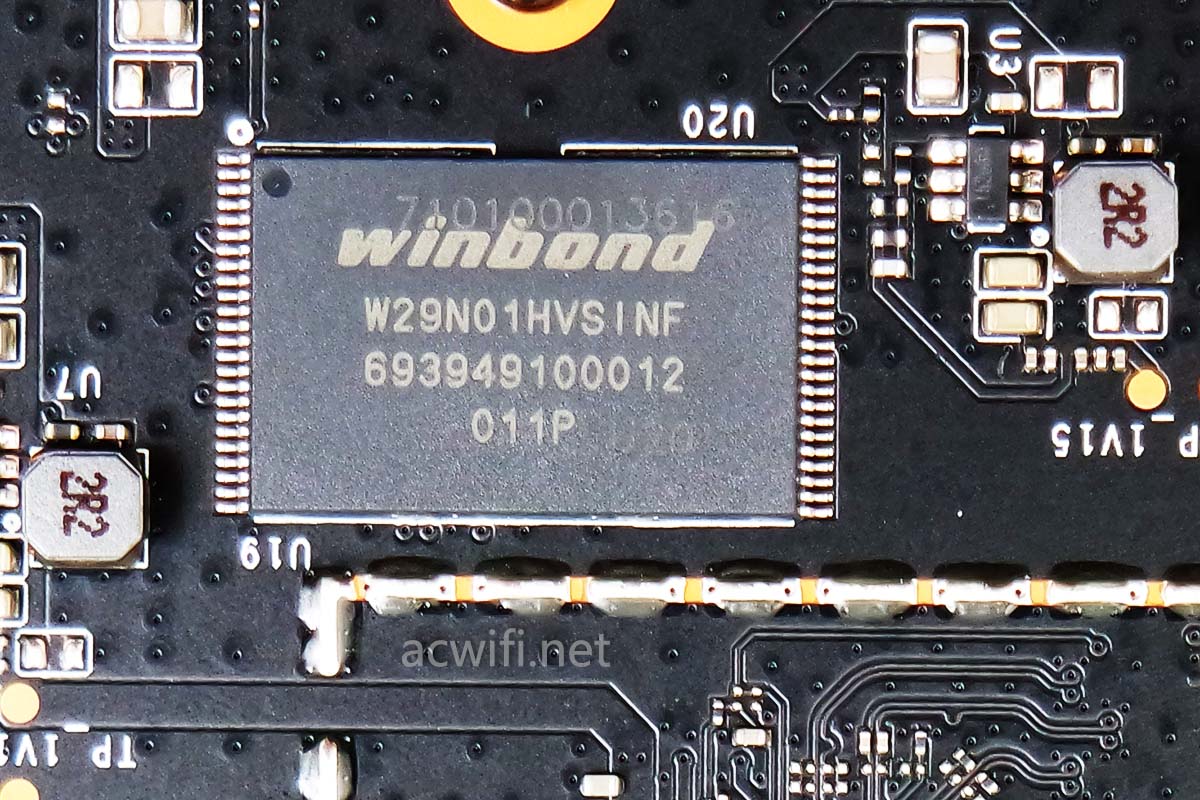

2.4G无线芯片旁边有一颗闪存芯片,型号是W29N01HVSINF,容量128MB。

360V5X拆机

主板正面就是这样的大概了:

360V5X

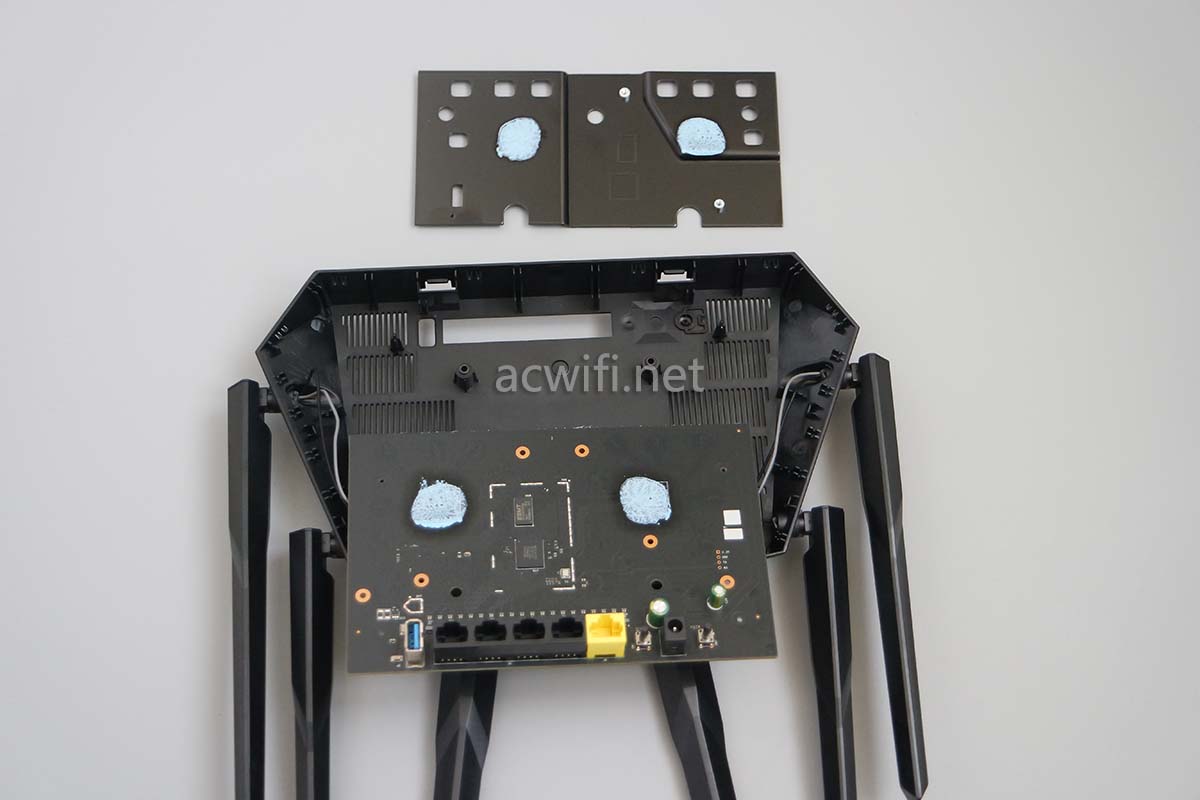

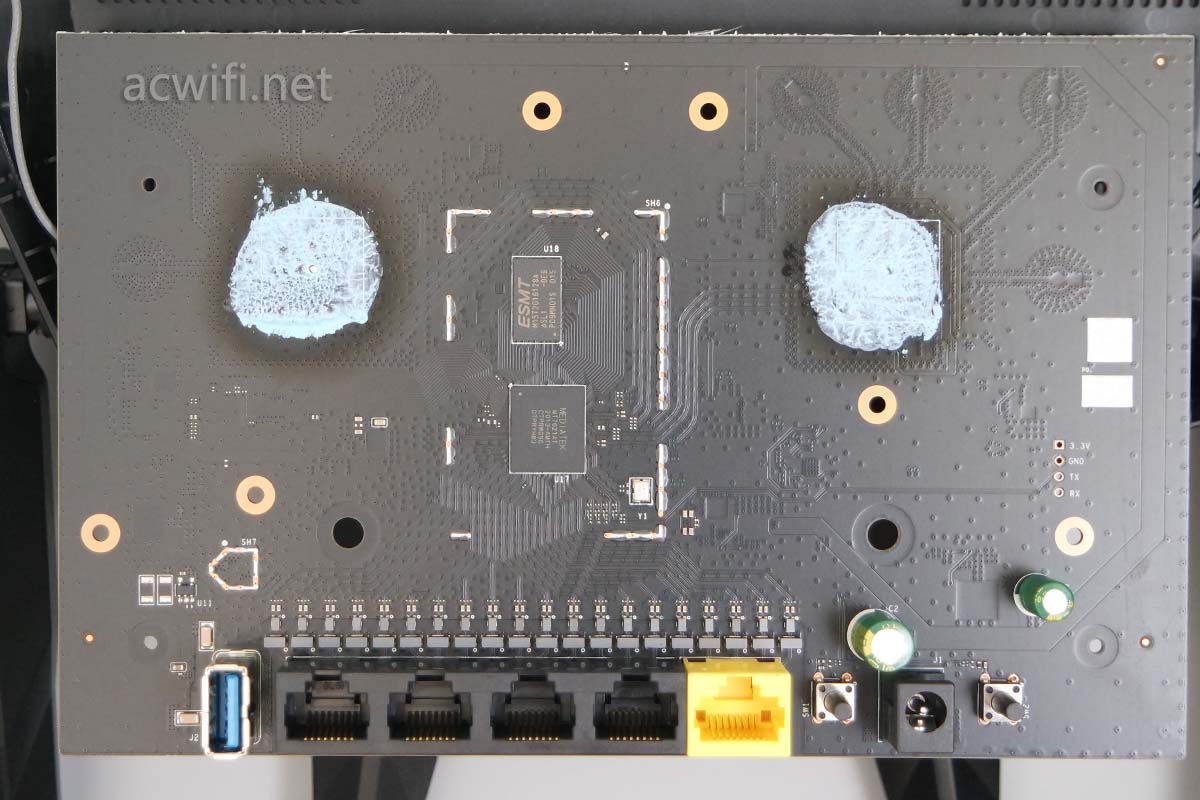

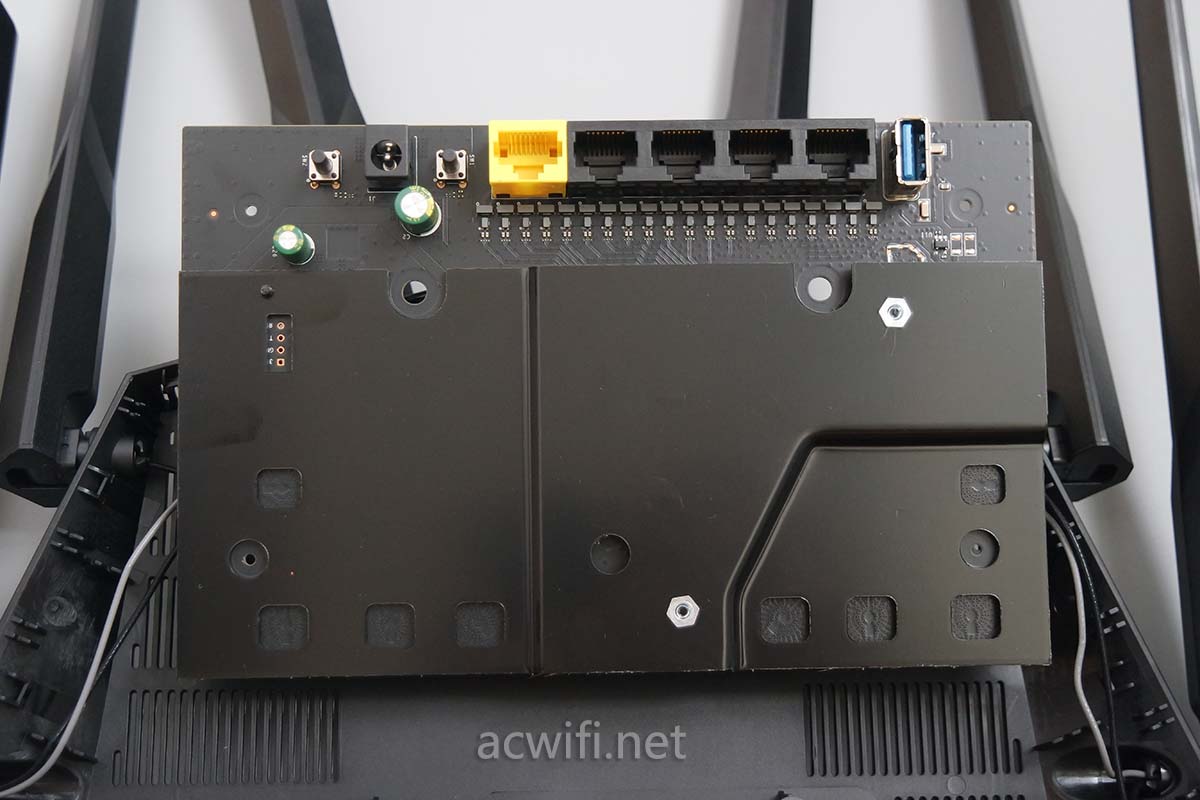

小心轻轻地翻过来看主板背面,有一片占主板面板三分之二的散热铝板。

360V5X拆机

拆开散热铝板:

360V5X拆机

360V5X拆机

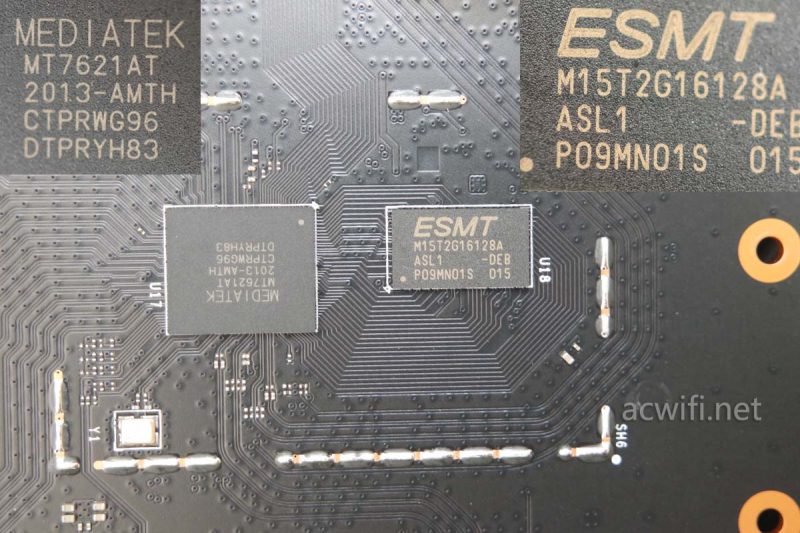

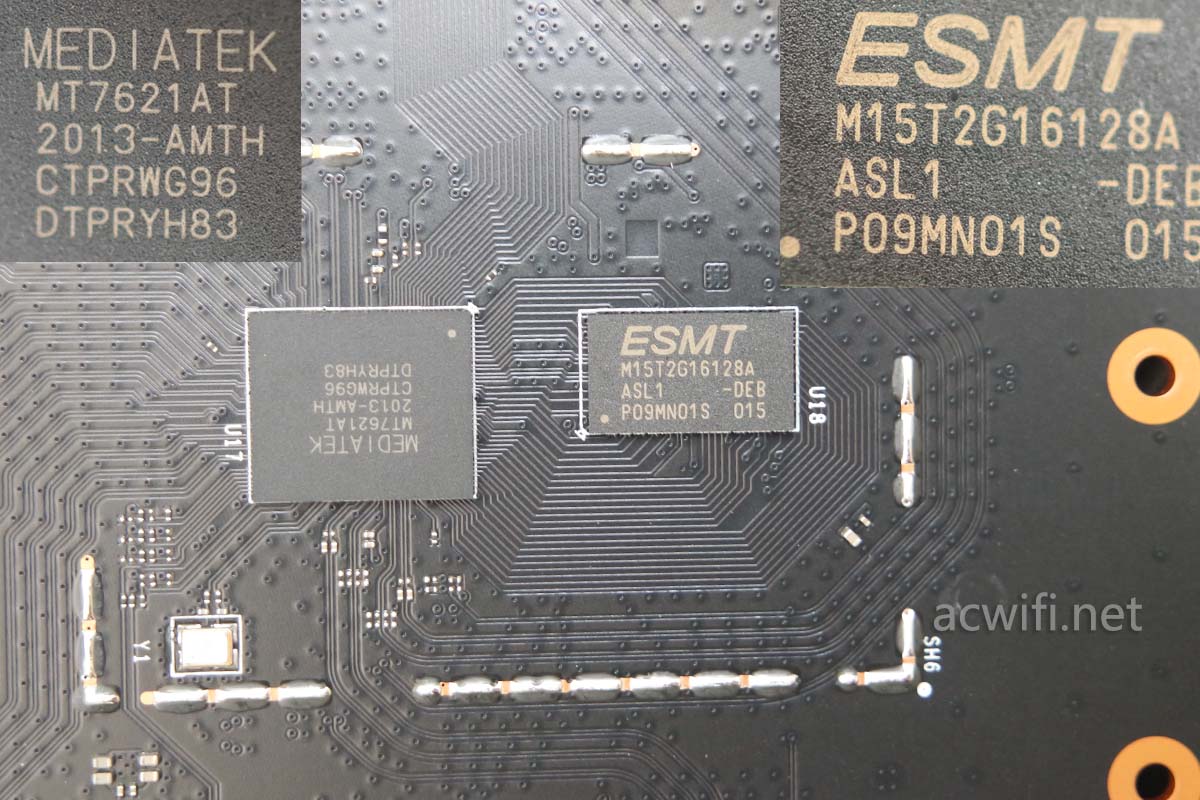

可以看见CPU和内存芯片了,CPU型号是MT7621AT,大家都熟悉了,双核880MHz,WIFI5有它,WIFI6产品里也用到它,MTK的中坚力量。内存芯片型号是M15T2G16128A,DDR3内存容量256MB。

360V5X拆机

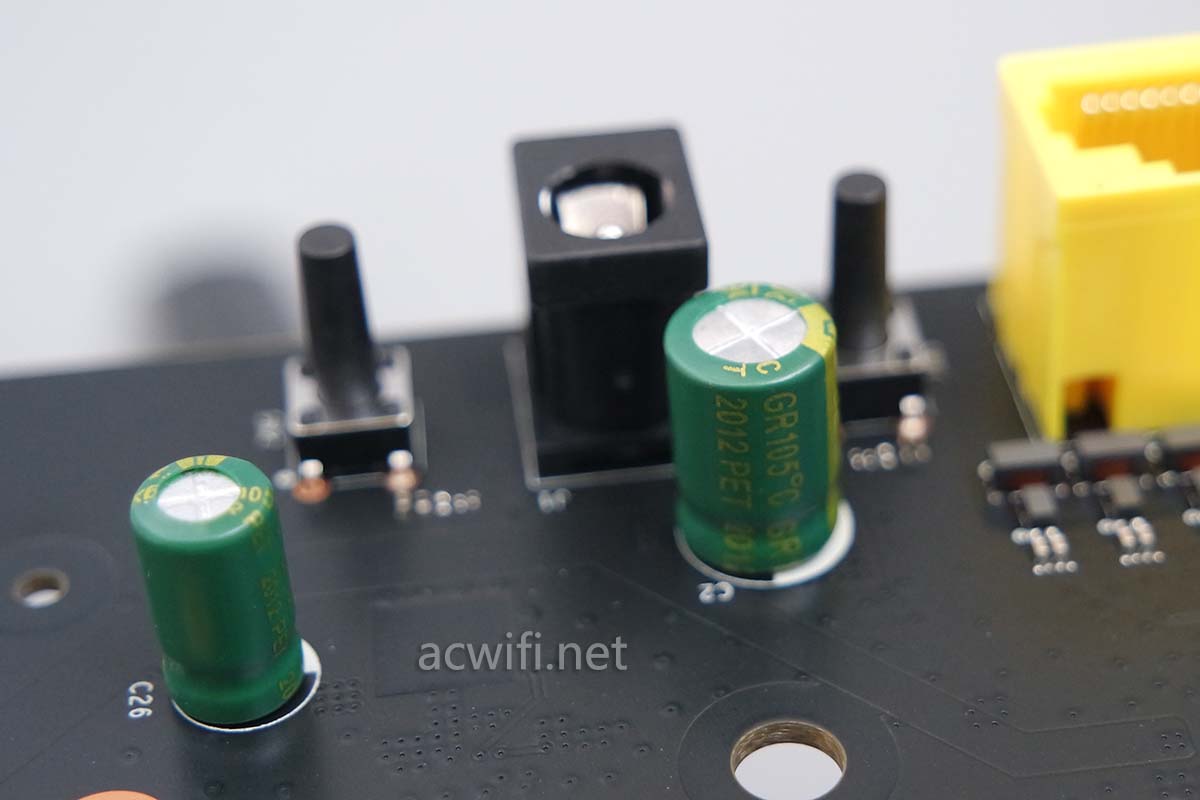

12V电源供电电路:

360V5X拆机

USB3.0接口电路:

360V5X拆机

拆机完。

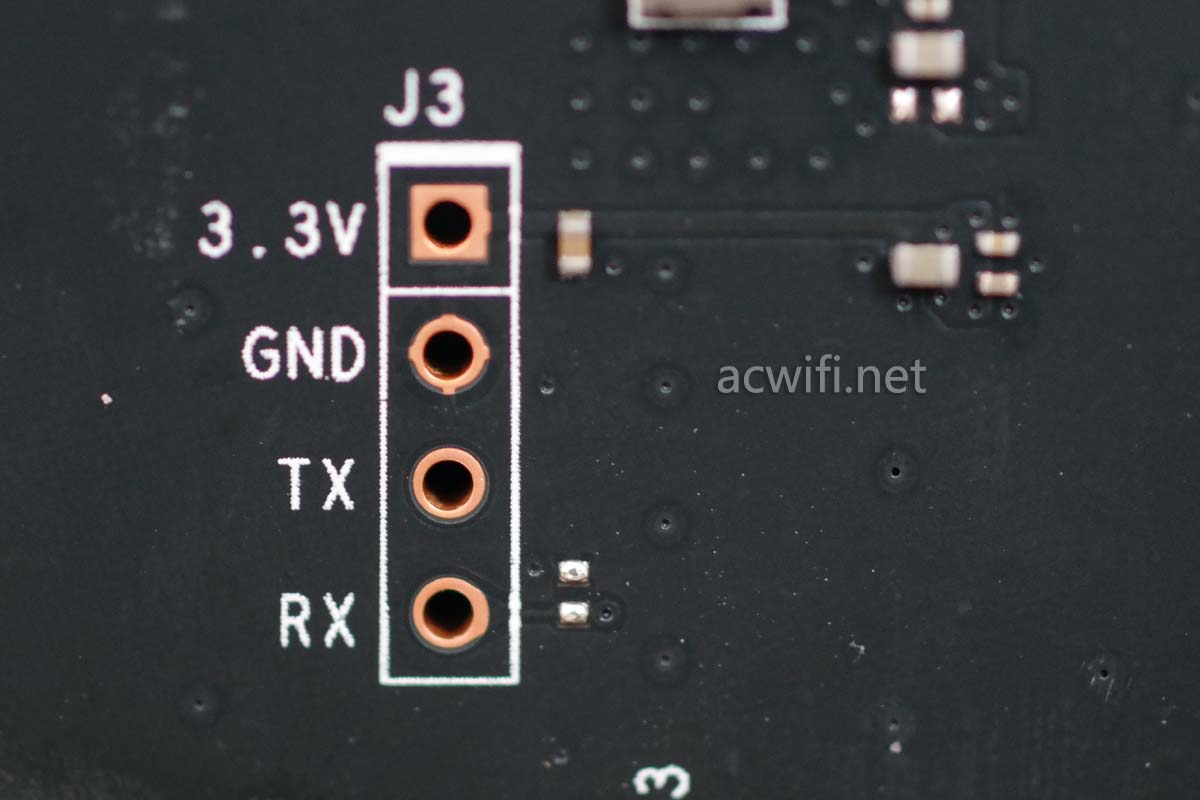

TTL自有丝印针脚定义:

360V5X拆机

接上TTL线,码率57600,截取一部份启动信息:

===================================================================
MT7621 stage1 code done
CPU=50000000 HZ BUS=16666666 HZ
===================================================================
U-Boot 1.1.3 (Apr 16 2020 – 18:34:54)

Board: Ralink APSoC DRAM: 256 MB
relocate_code Pointer at: 8ff94000

Config XHCI 40M PLL
Allocate 16 byte aligned buffer: 8ffc9050
Enable NFI Clock
# MTK NAND # : Use HW ECC
NAND ID [EF F1 00 95 00]
Device found in MTK table, ID: eff1, EXT_ID: 9500
Support this Device in MTK table! eff1
select_chip
[NAND]select ecc bit:4, sparesize :64 spare_per_sector=16
Signature matched and data read!
load_fact_bbt success 1023
load fact bbt success
[mtk_nand] probe successfully!
mtd->writesize=2048 mtd->oobsize=64, mtd->erasesize=131072 devinfo.iowidth=8
..============================================
Ralink UBoot Version: 5.0.0.0
——————————————–
ASIC MT7621A DualCore (MAC to MT7530 Mode)
DRAM_CONF_FROM: Auto-Detection
DRAM_TYPE: DDR3
DRAM bus: 16 bit
Xtal Mode=3 OCP Ratio=1/3
Flash component: 128 MBytes NAND Flash
Date:Apr 16 2020 Time:18:34:54
============================================
icache: sets:256, ways:4, linesz:32 ,total:32768
dcache: sets:256, ways:4, linesz:32 ,total:32768

##### The CPU freq = 880 MHZ ####
estimate memory size =256 Mbytes
#Reset_MT7530
set LAN/WAN LLLLW

=================================================
Check image validation:
Image1 Header Magic Number –> OK
Image2 Header Magic Number –> OK
Image1 Header Checksum –> OK
Image2 Header Checksum –> OK
Image1 Data Checksum –> …………………………………………..OK
Image2 Data Checksum –> …………………………………………..OK

Image1: OK Image2: OK
Image1 model:360V5X soft_version:4.1.6.2171
Image2 model:360V5X soft_version:4.1.6.2171

=================================================

Please choose the operation:
1: Load system code to SDRAM via TFTP.
2: Load system code then write to Flash via TFTP.
3: Boot system code via Flash (default).
4: Entr boot command line interface.
7: Load Boot Loader code then write to Flash via Serial.
9: Load Boot Loader code then write to Flash via TFTP.
default: 3 0

3: System Boot system code via Flash.
## Booting image at bea00000 …
Image Name: 360V5X
Image Type: MIPS Linux Kernel Image (lzma compressed)
Data Size: 3216601 Bytes = 3.1 MB
Load Address: 81001000
Entry Point: 81001000
………………………………………….. Verifying Checksum … OK
Uncompressing Kernel Image … OK
No initrd
## Transferring control to Linux (at address 81001000) …
## Giving linux memsize in MB, 256

Starting kernel …



有128MB闪存,是不是比较容易可以刷第三方固件呢??

后来想想,京豆也是钱呀。

360V5X京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 360V5X拆机,看看有没有功放
