TPLINK XDR6030拆机,跟我预想的有点不一样

TPLINK新款WIFI6无线路由器,型号XDR6030,我在京东到手价707.84元,跟XDR6060同一个系列,无线速度一样均是6000Mbps,收到马上拆机了,也没马上,开机用神机小米4C先在楼下D点测了5G速度,180多Mbps ,中上水平,不算很强。XDR6030的包装盒:

XDR6030拆机

印有金色的WI-FI6 LOGO:

XDR6030拆机

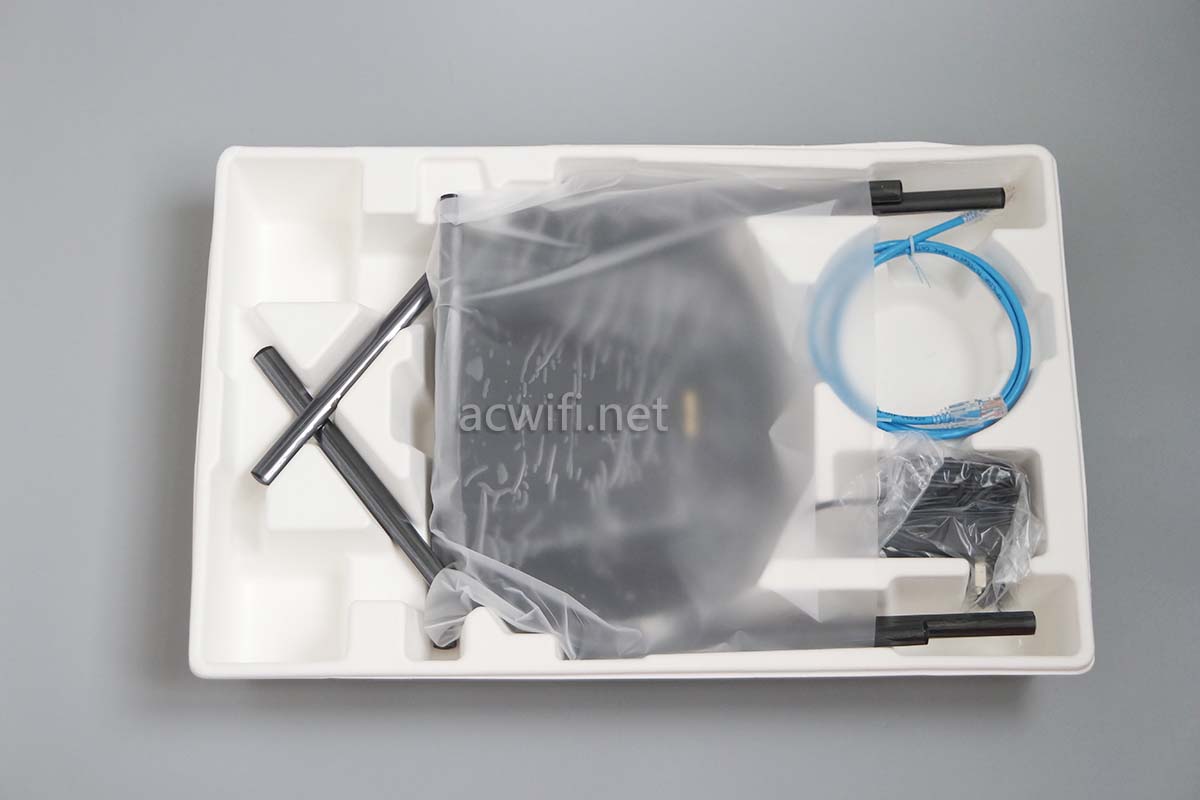

打开外包装,看见配件里有一根网线:

XDR6030拆机

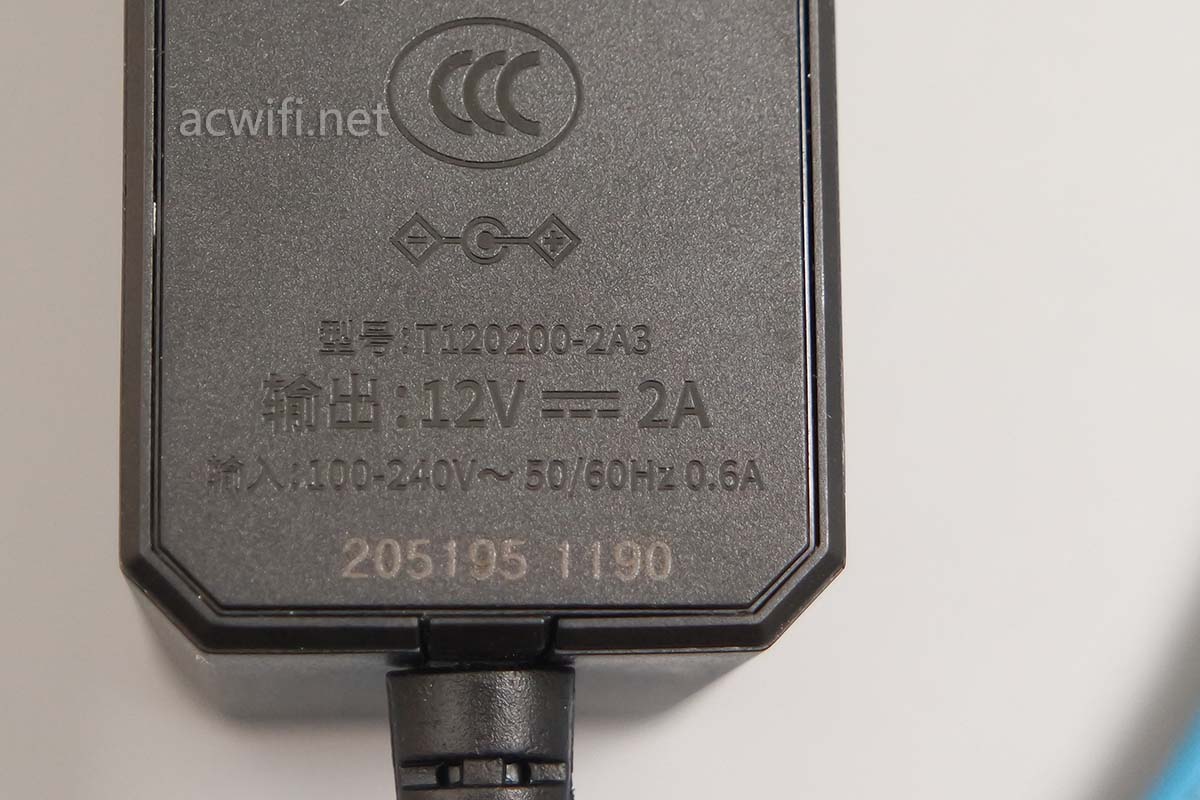

电源规格是12V/2A,电源好评。实测待机功率8W整,比小米AX3600低0.4W。

XDR6030拆机

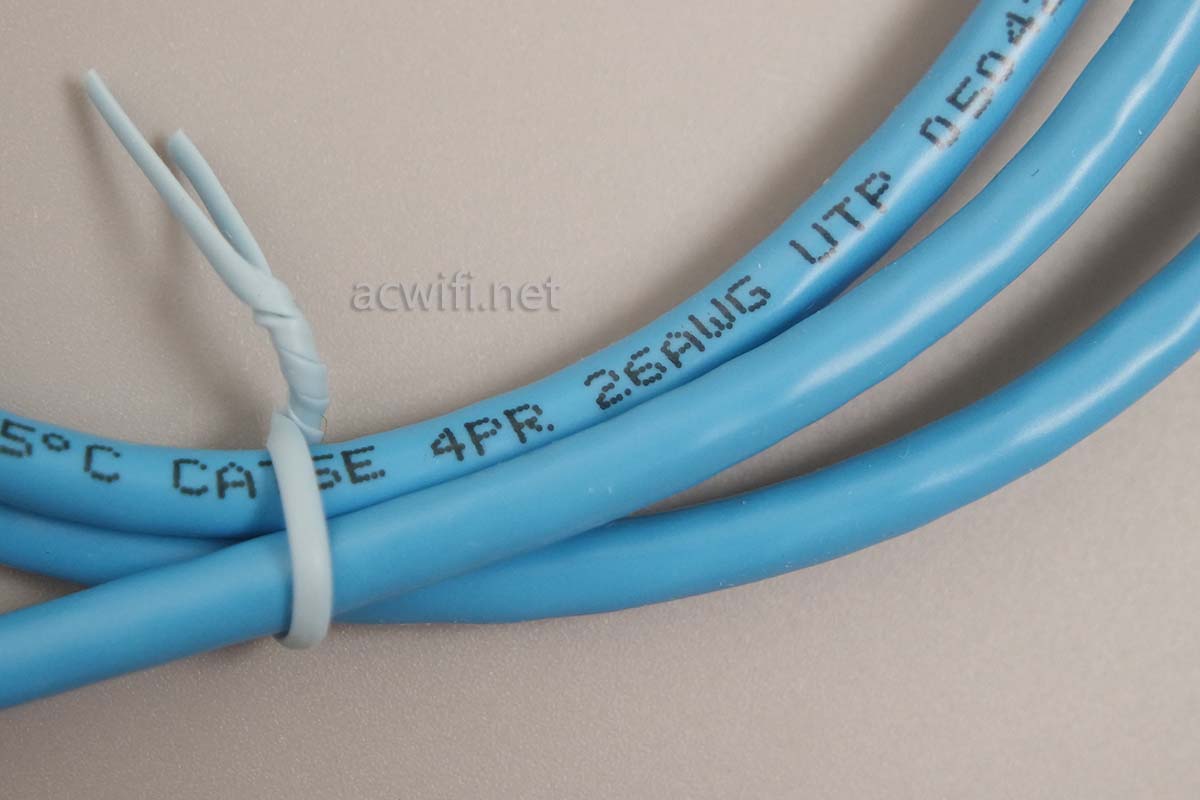

网线是超五类,但26AWG有点细,不过短线没所谓,万兆没问题。有总比没有要好。

XDR6030拆机

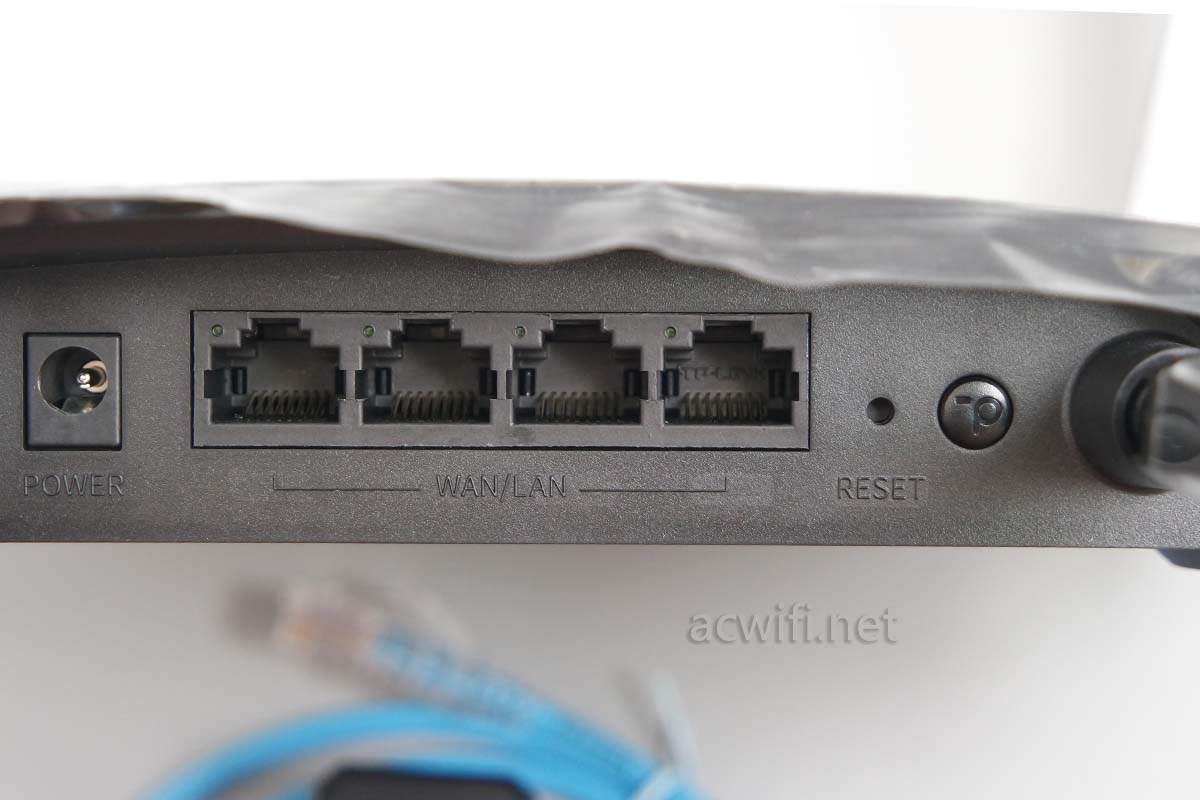

机身后面4个全千兆网口,支持盲插。

XDR6030拆机

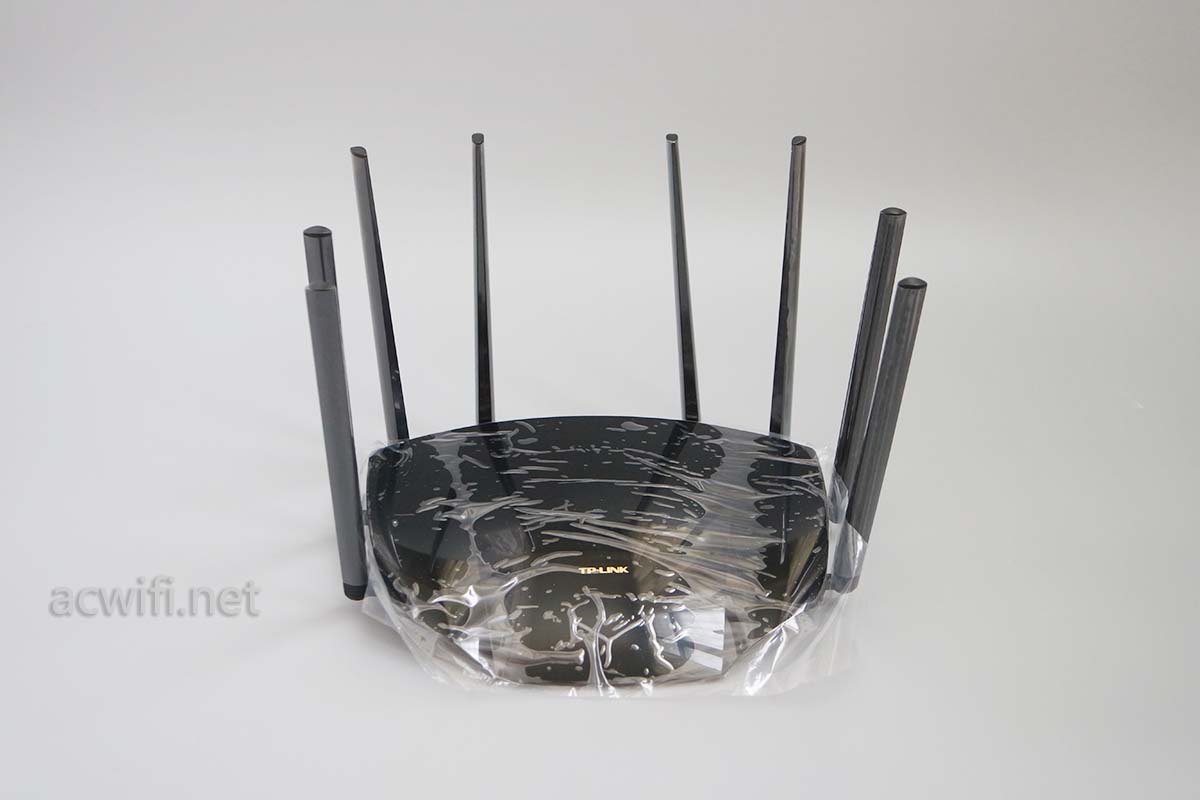

机身外置八根天线,4根2.4G,4根5G:

XDR6030拆机

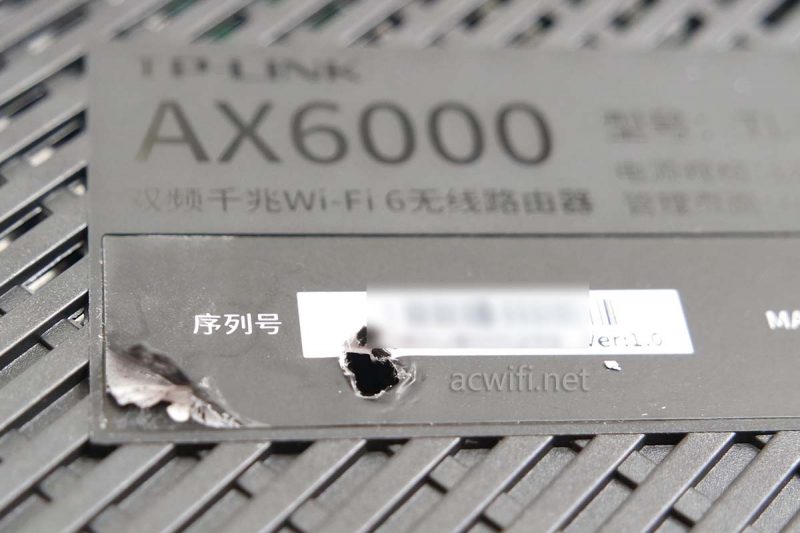

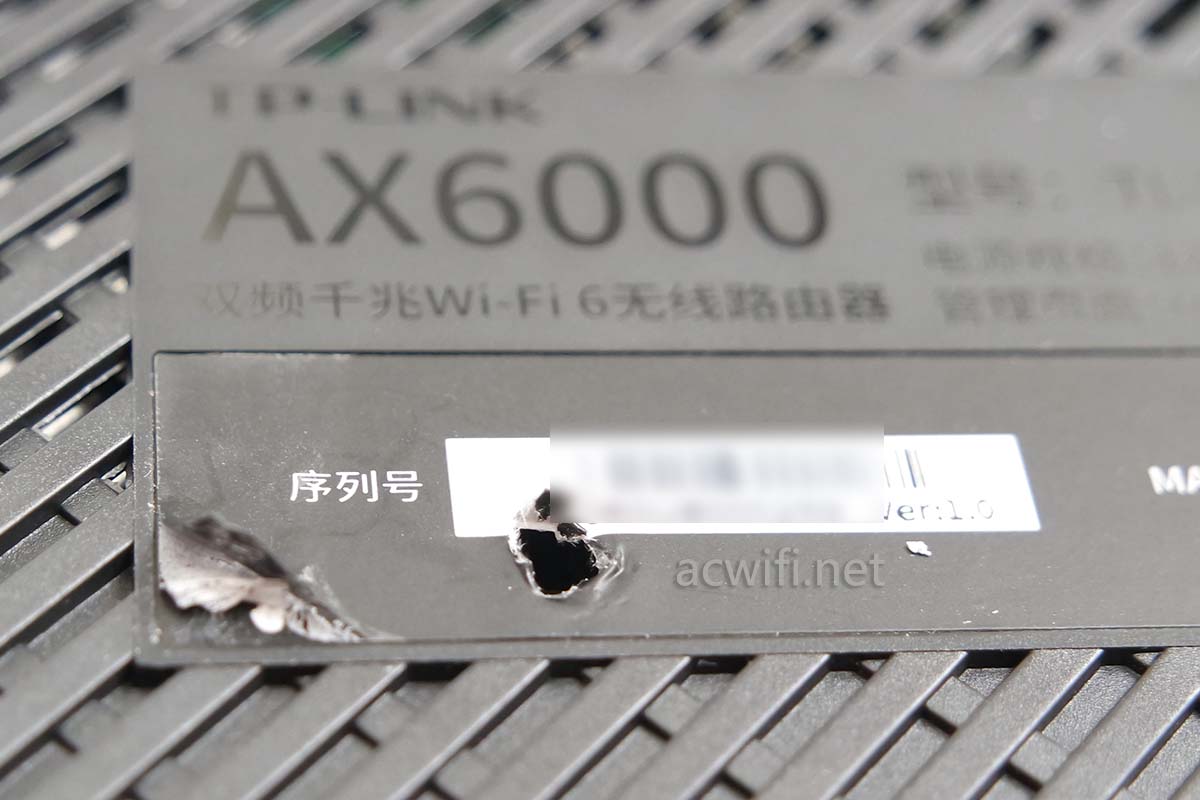

不能做到无损拆机,一是贴纸很容易破碎,二是外壳很容易有痕迹。

SXDR6030拆机

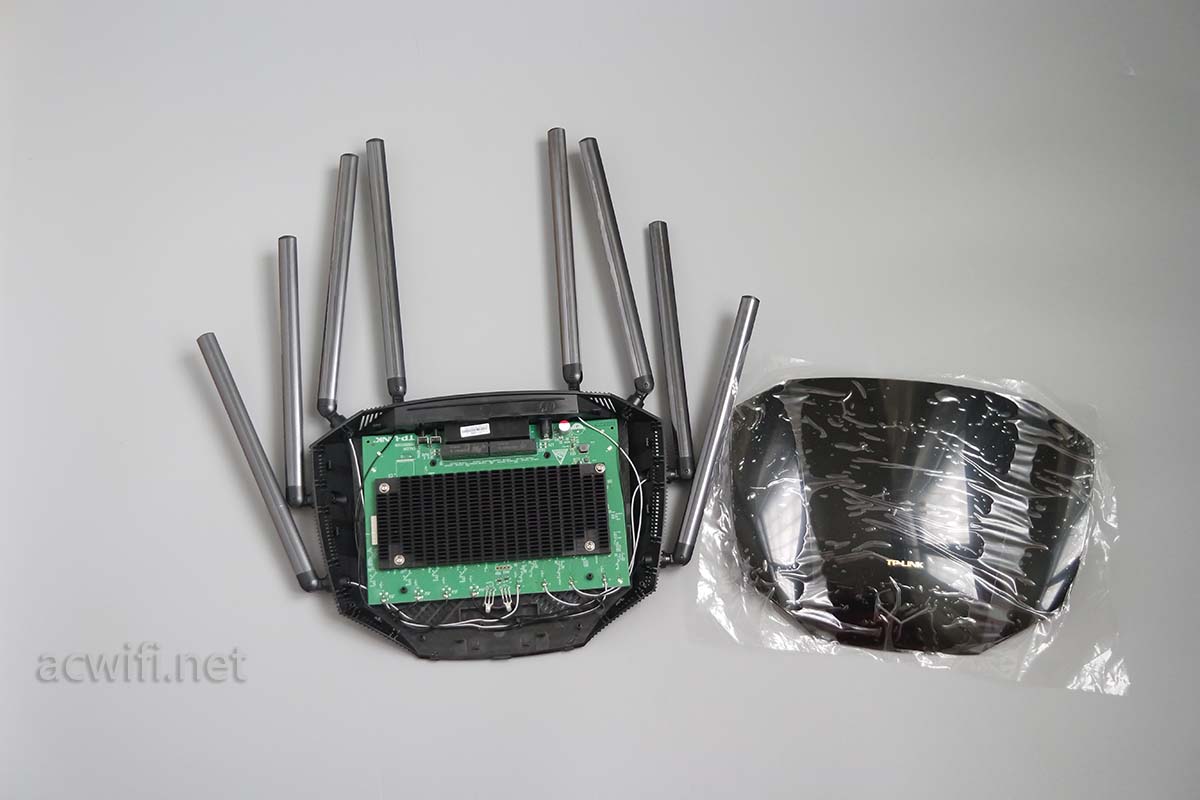

拆开外壳:

XDR6030拆机

8根天线焊接在主板上,给人一种低档的感觉,我觉得700元的东西,应该做得高档一些吧。不然我也不好拆机呀,把主板翻几遍后我怕会断掉天线接口。

XDR6030拆机

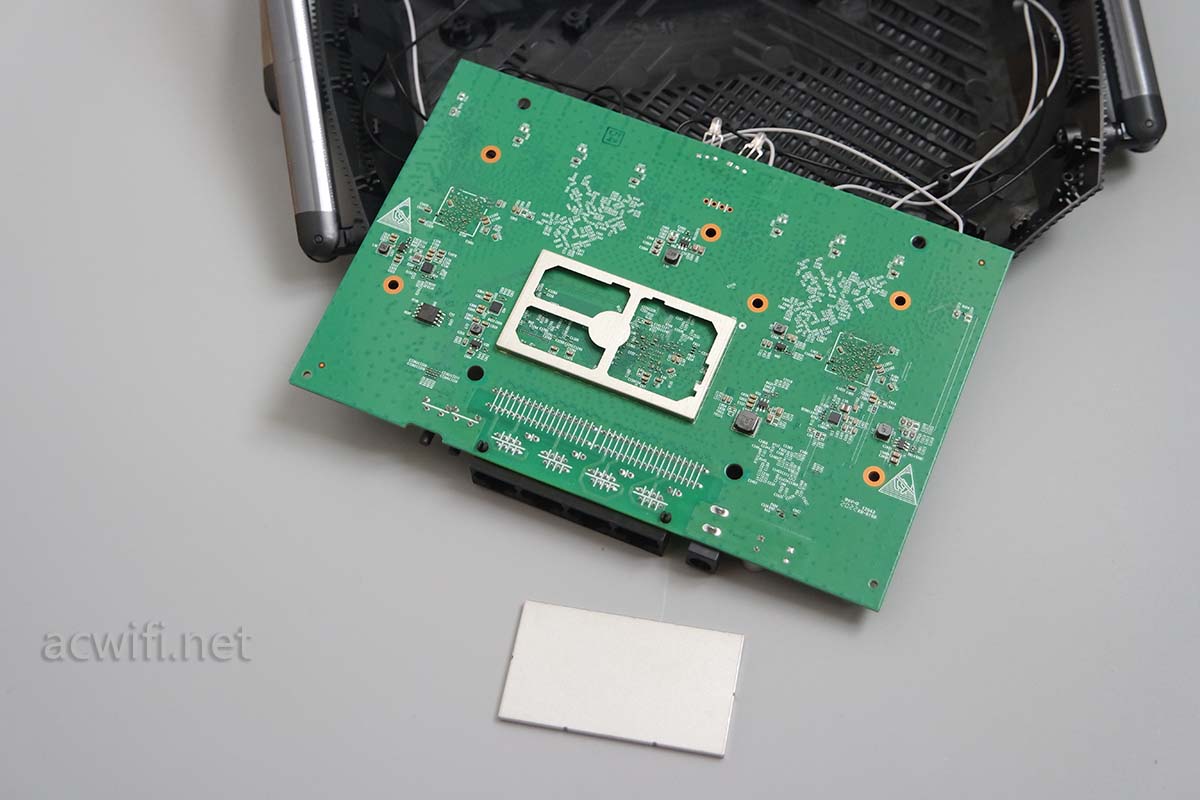

翻过来看主板背面,中间位置有一个屏蔽罩,我估计里没有芯片,是屏蔽CPU用的,位置在CPU下方。

XDR6030拆机

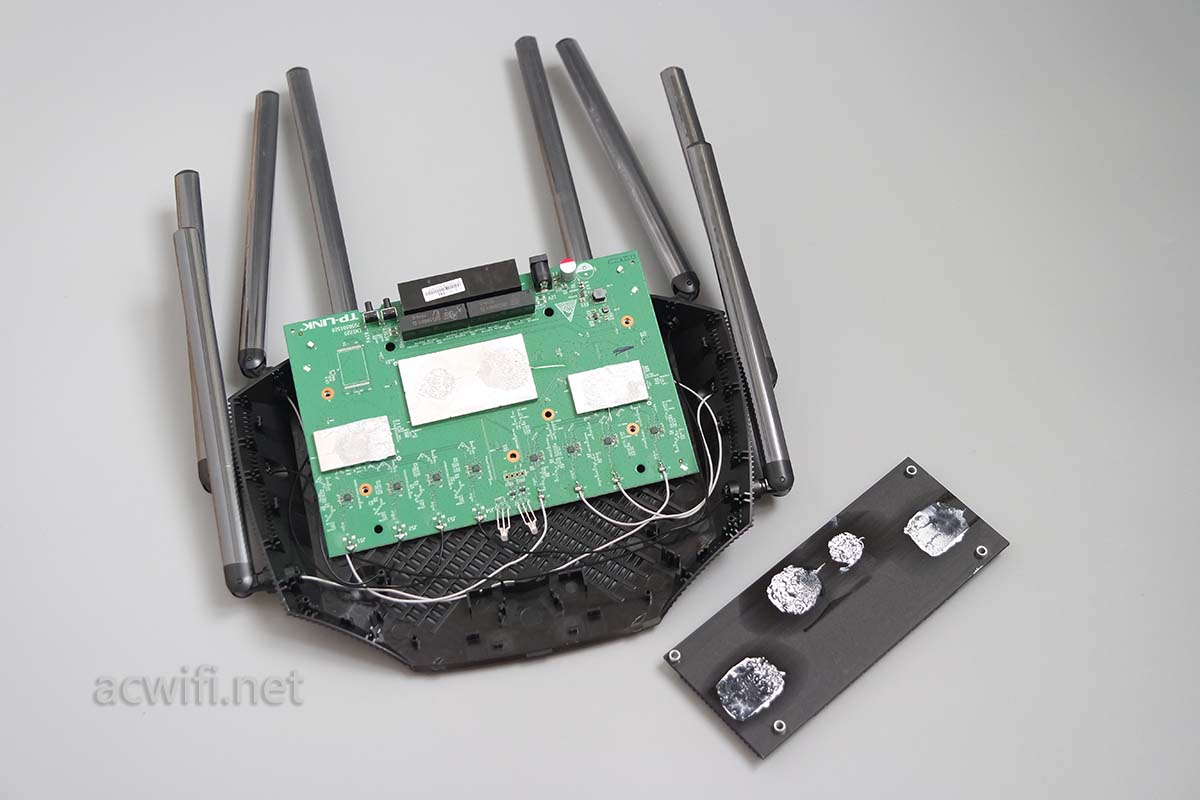

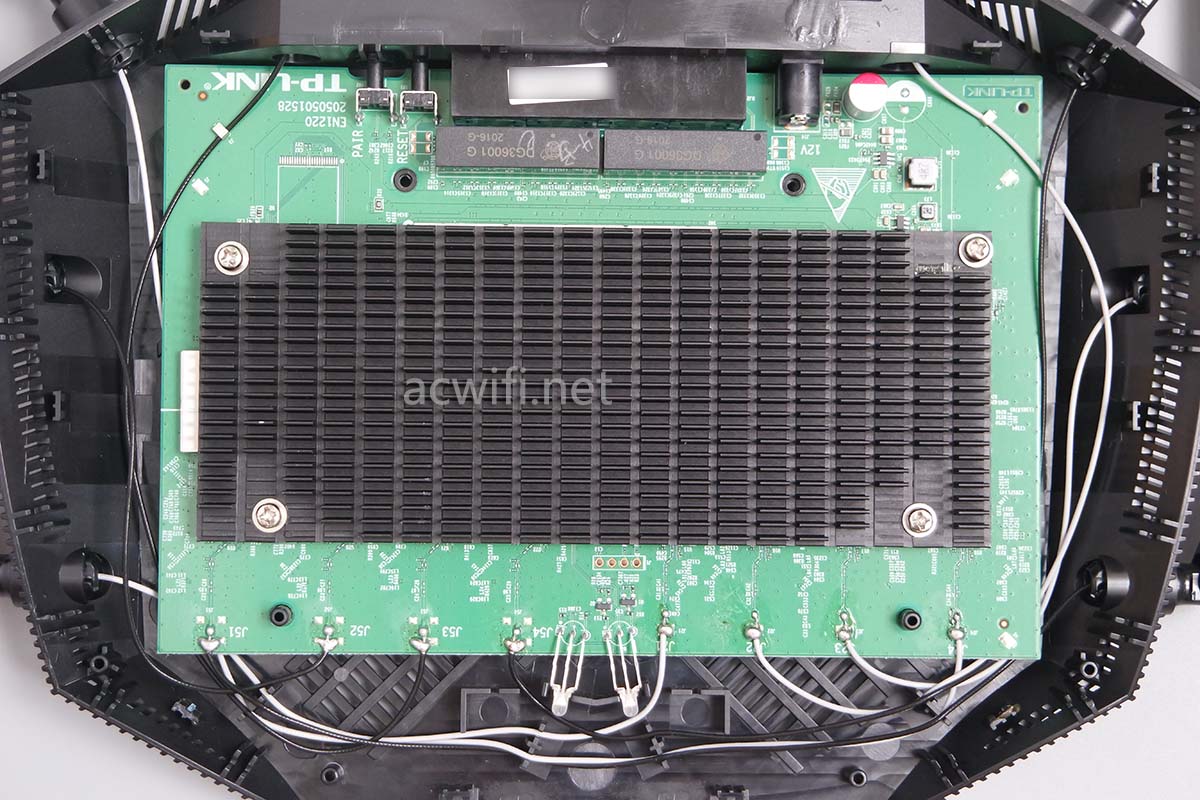

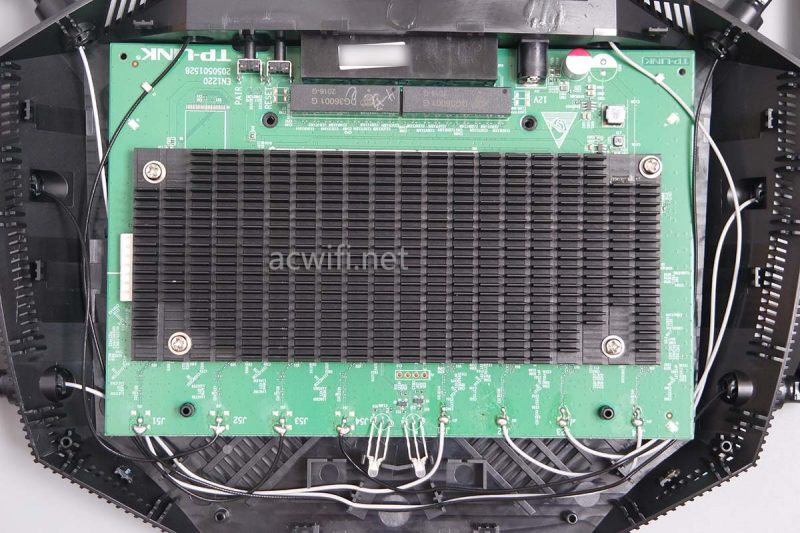

拧下4颗螺线,取下散热片,看见有8颗功放芯片。

XDR6030拆机

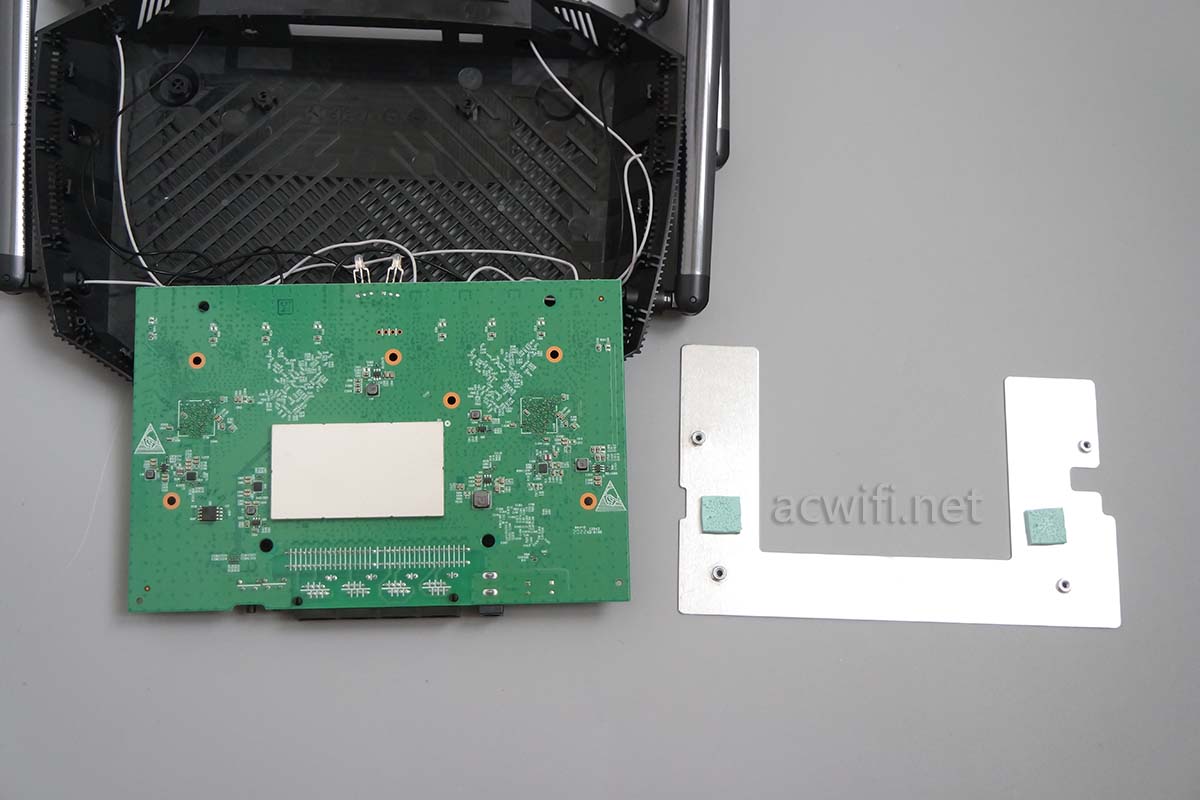

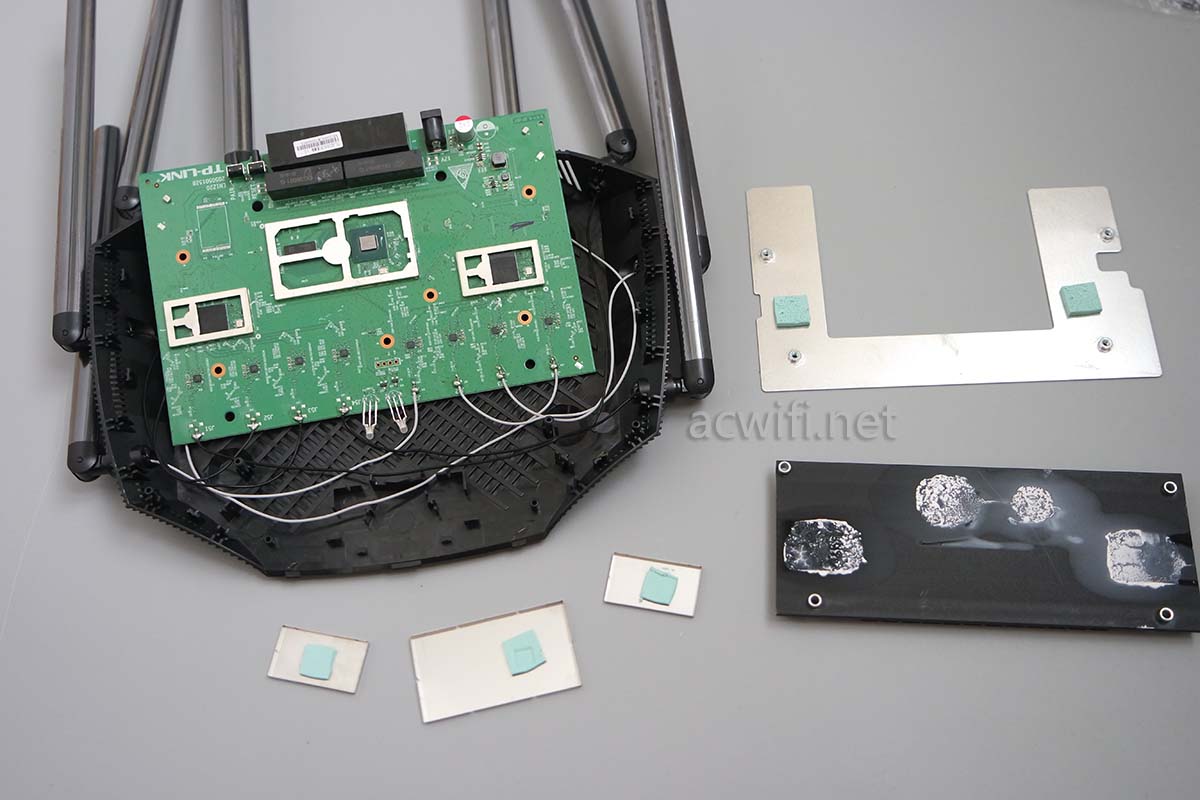

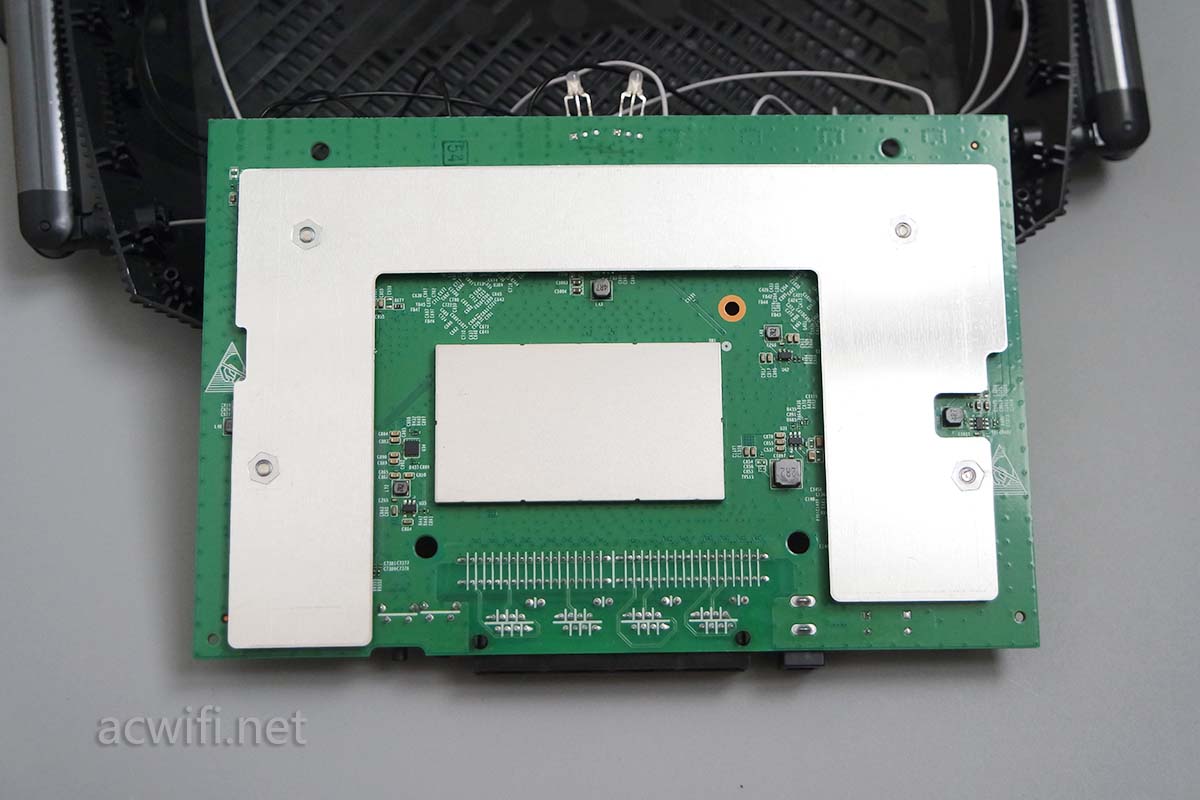

先看主板背面,U型散热铝版两侧有2颗导热硅胶垫,位置是位于两颗无线芯片的正下方,作用是帮助无线芯片散热。

XDR6030拆机

掀开主板背面的屏蔽罩,里面没芯片。

XDR6030拆机

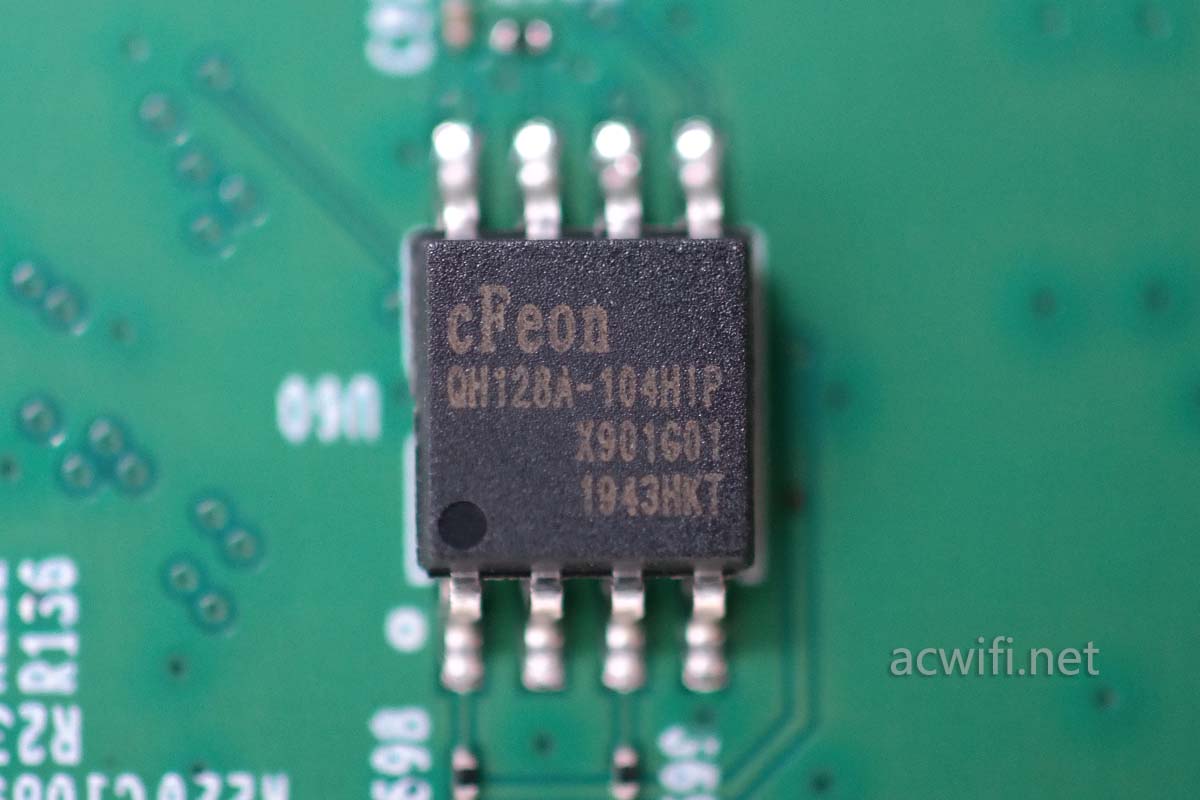

屏蔽罩附近有一颗闪存芯片,型号是 EN25QH128A-104HIP,容量是16MB。

XDR6030拆机

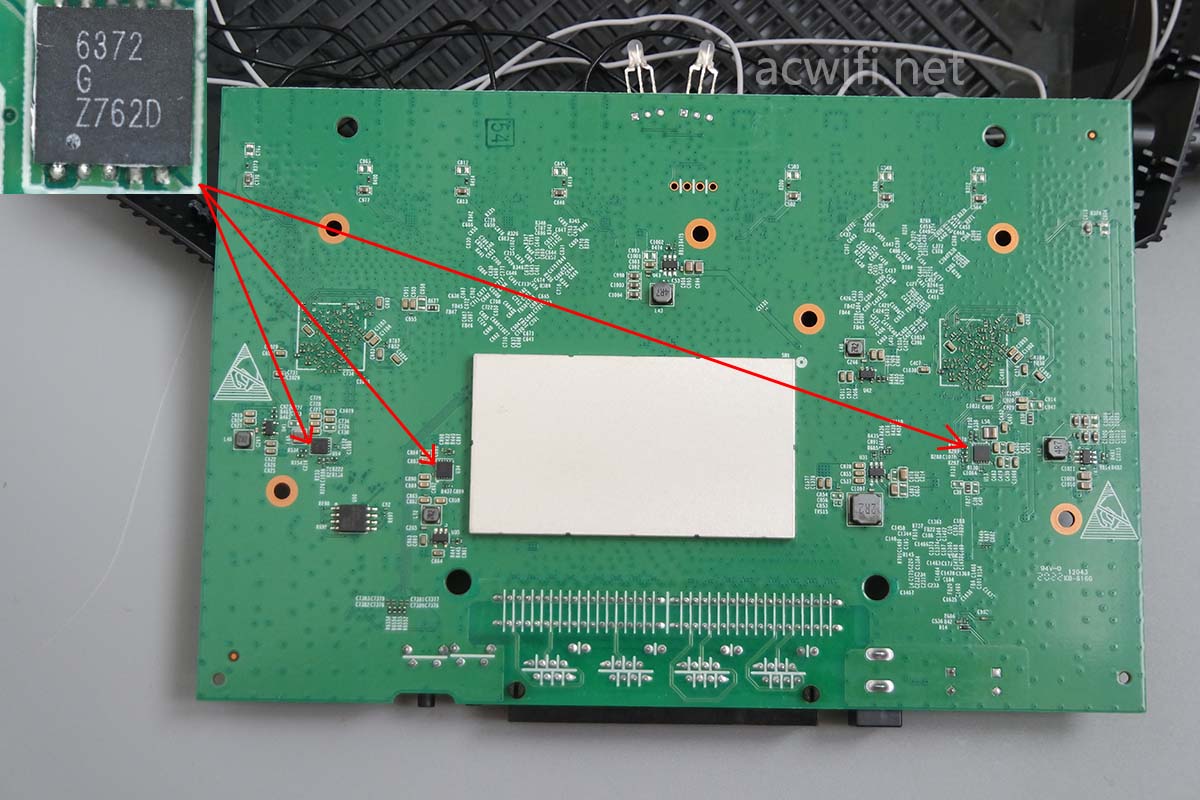

背面还有3颗这样的芯片,上面丝印着6372 G Z762D,估计是电源管理芯片,分别负责CPU和两颗无线芯片的供电。

XDR6030拆机



翻过来看主板正面了。取下上面的三个金属屏蔽罩:

XDR6030拆机

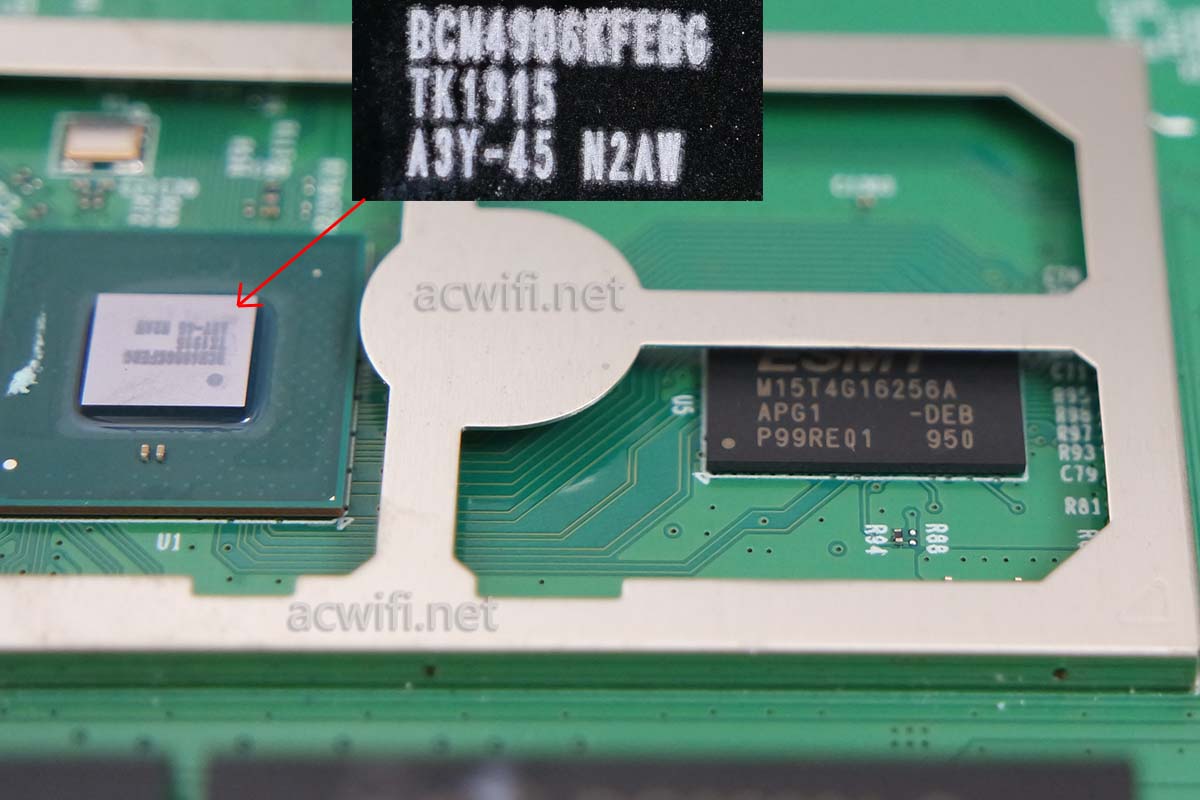

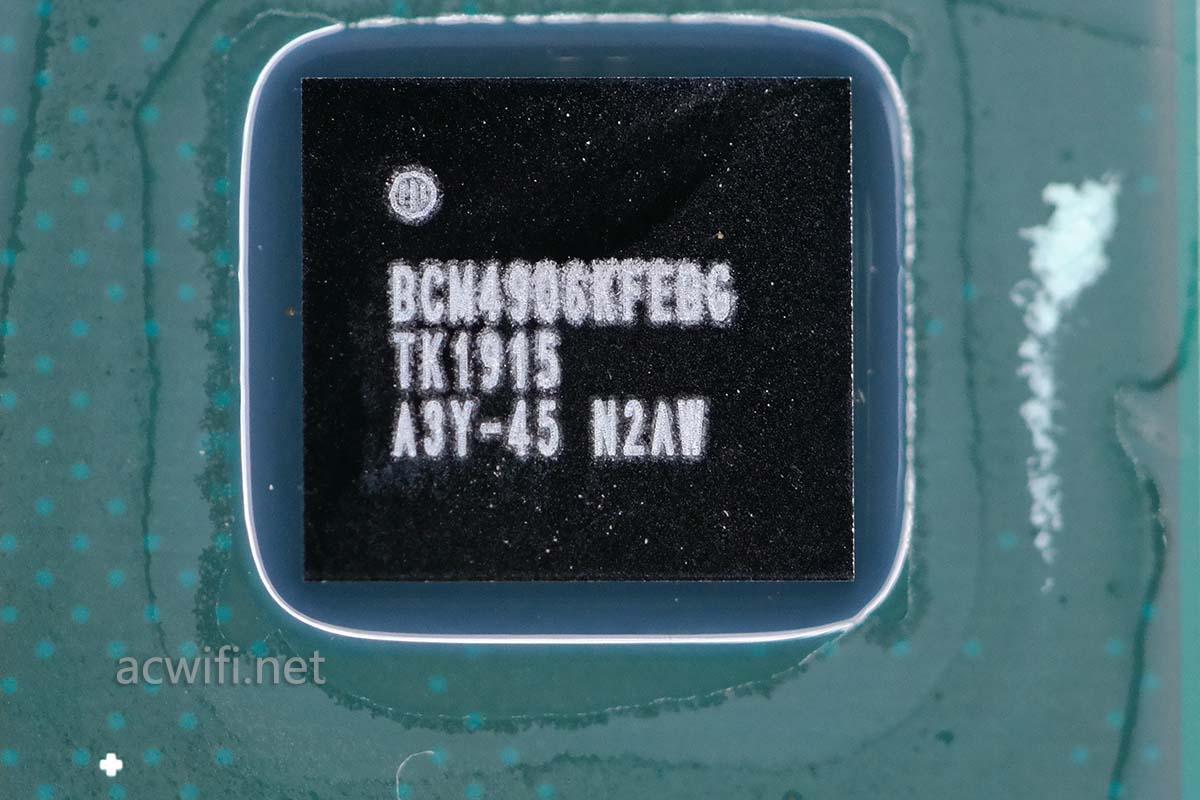

看CPU,是博通的BCM4906,没错就是华硕AC86U里面用的那一颗双核1.8GHz,比我预想的BCM6750要强,出乎意料。

XDR6030拆机

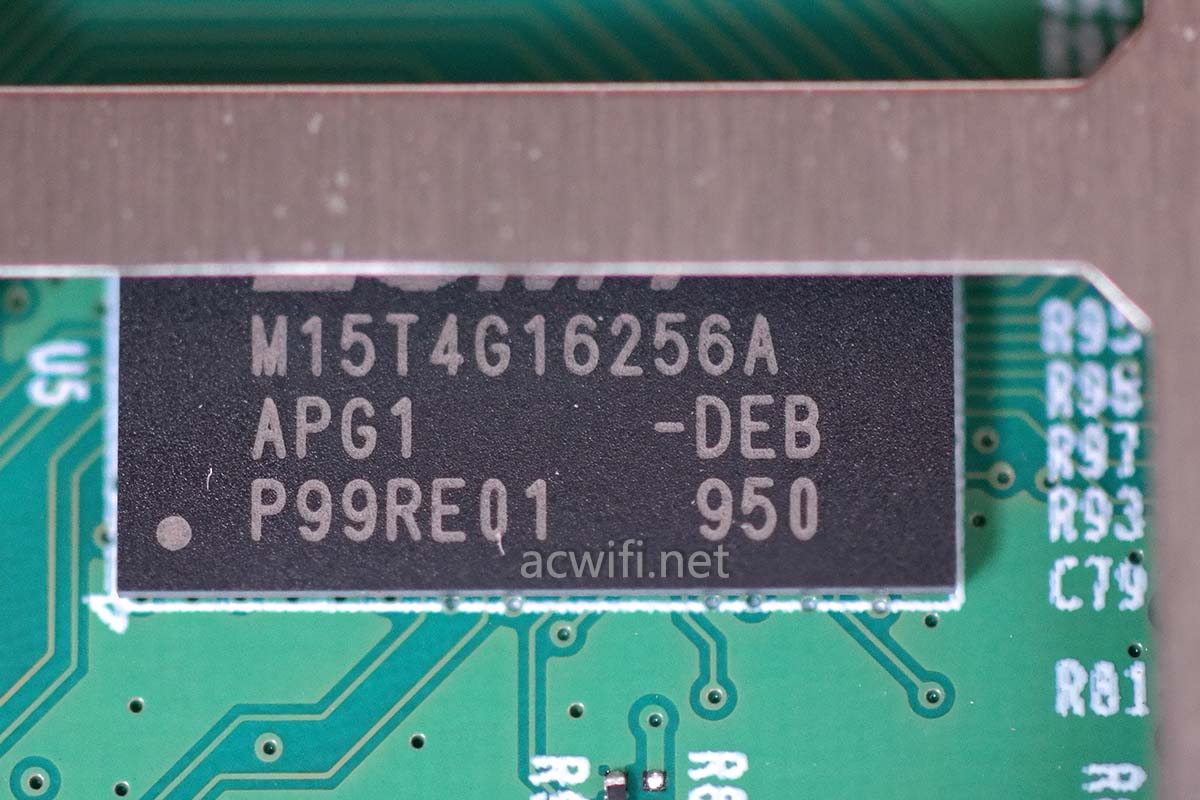

CPU旁边有一颗内存芯片,型号是M15T4G16256A,容量是512MB。这颗内存跟XDR6060用的一样,但XDR6060用了2颗组成1GB容量。

XDR6030拆机

XDR6030拆机

现在看无线射频电路,先看左边的5G无线芯片,型号是BCM43684,支持802.11ax,4x4mimo,160MHz频宽,最高速率4804Mbps,这个速率不等于你手机也能达到,现时没有手机和无线网卡能达到这个速率。除了华为P40系列的手机能达到2402Mbps速率,其它支持WIFI6的手机速率只有1201Mbps。

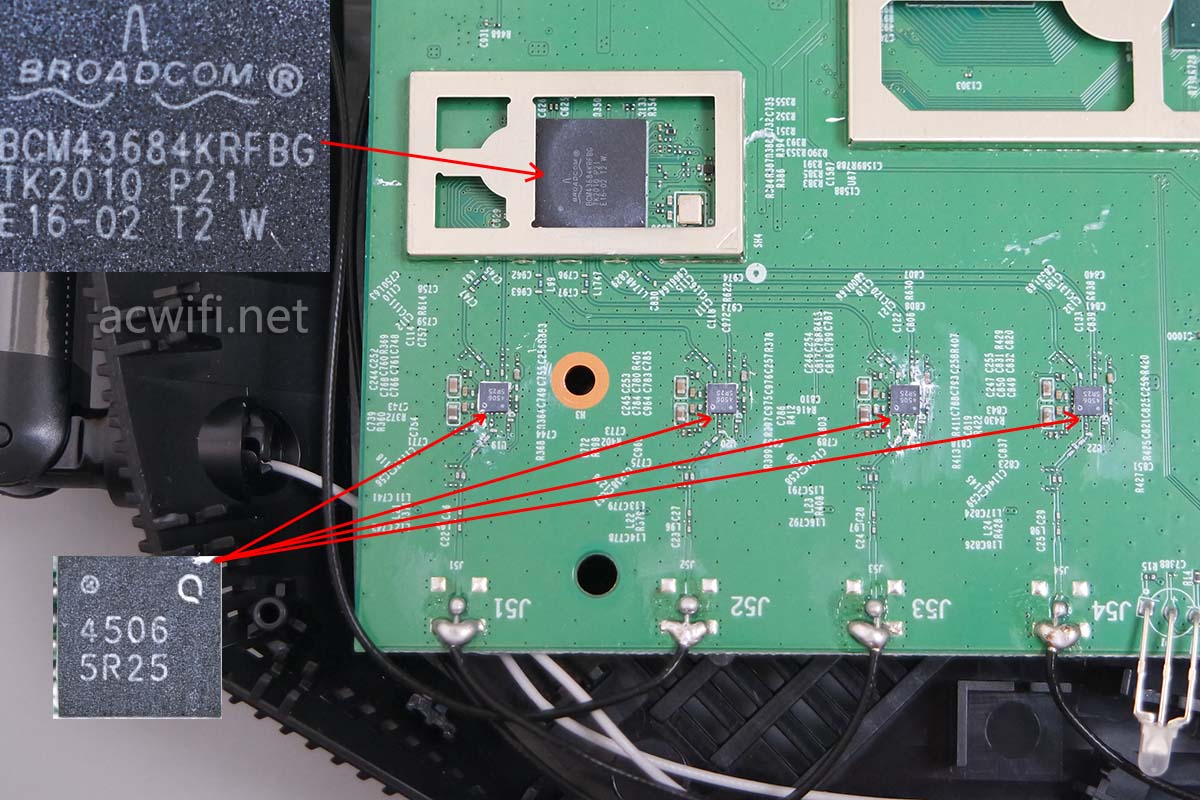

外置四颗功放芯片,上方有个Q的LOGO,便知是Qorvo品牌,丝印着4506,型号是QPF4506,集成了PA和LNA。The Qorvo® QPF4506 is an integrated front end module (FEM)designed for Wi-Fi 802.11ax systems. The compact form factor and integrated matching minimizes layout area in the application. The QPF4506 integrates a 5 GHz power amplifier (PA), regulator, single-pole two throw switch (SP2T), and a bypassable low noise amplifier (LNA).

XDR6030拆机

QPF4506的参数如下:

5150 – 5925MHz
POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM
POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM
POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
1.7 dB Noise Figure
13.5 dB Rx Gain & 6.5 dB Bypass Loss
28 dB 2.4 GHz Rejection on Rx Path
Integrated Logarithmic DC Power Detector

HE160就是在WIFI6模式下的160MHz频宽,功率+15dBm,如果拿华硕TUF-AX3000的5G功放芯片SKY85743-21(+21 dBm, -43 dB DEVM, MCS11)来比,这颗QPF4506明显低些。

然后看2.4G无线芯片,型号是BCM43684,4x4mimo,最高速率1147Mbps,如果你的WIFI6手机支持40MHz频宽,连接速率是573Mbps,如果是WIFi5手机支持40MHz频宽且支持256-QAM,速率是400Mbps,如果只是20MHz频宽,速率是173Mbps,如果只支持64-QAM,在20MHz频宽下手机速率是144Mbps。这些前提都是手机WIFi是2x2mimo。

XDR6030拆机

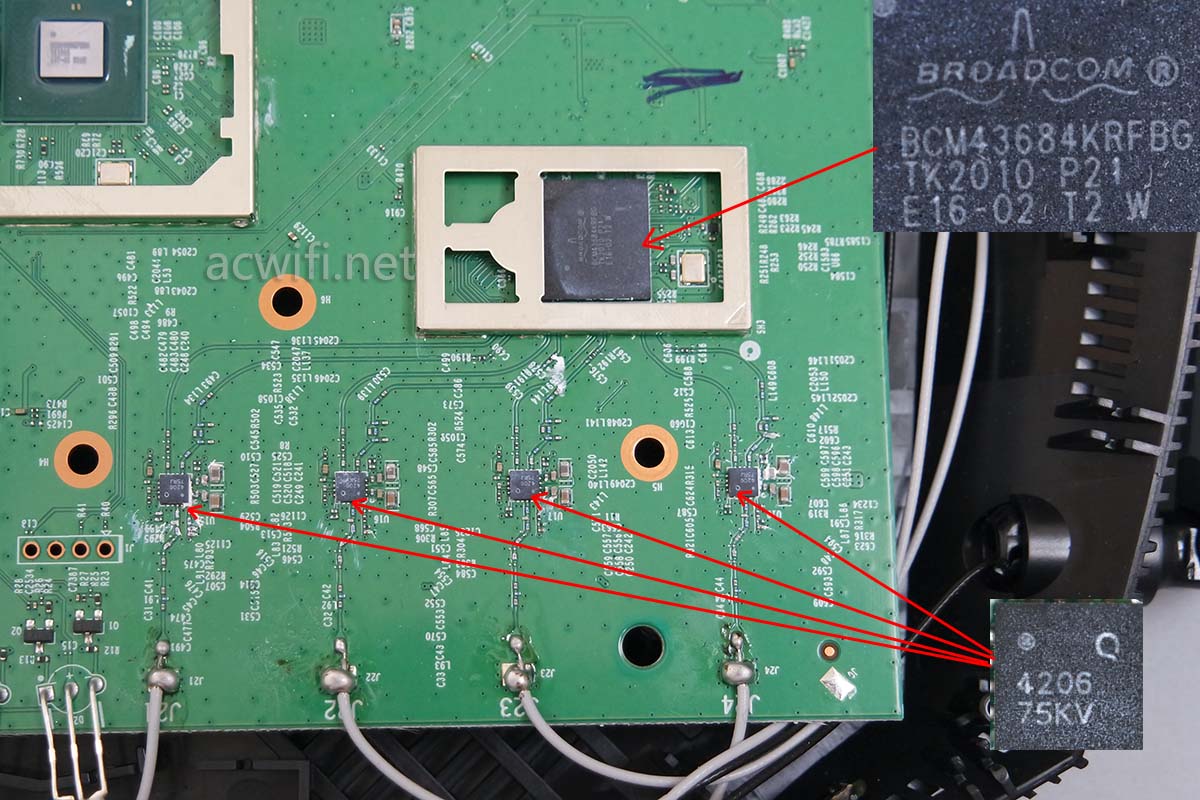

外置了4颗功放芯片,上面丝印着4206,型号是QPF4206,集成了PA和LNA。The Qorvo® QPF4206 is an integrated front end module (FEM) designed for Wi-Fi 6 (802.11ax) systems. The compact form factor and integrated matching minimizes layout area in the application.

QPF4206的参数是:

2412 – 2484 MHz
POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM
POUT = +21dBm MCS9 VHT40 -35dB Dynamic EVM
POUT = +22.5dBm MCS7 HT20 -30dB Dynamic EVM
POUT = +25dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Broad Range Integrated DC Power Detector

又拿华硕TUF-AX3000的功放来比较一下吧。QPF4206(+19dBm MCS11 HE40 -43dB Dynamic EVM)对比SKY85331-11(+22 dBm HE40 -43dB Dynamic EVM)。放大功率明显低于华硕采用的。

这些是理论上的数值,实际差距有多少,还是要通过实测来找到答案。

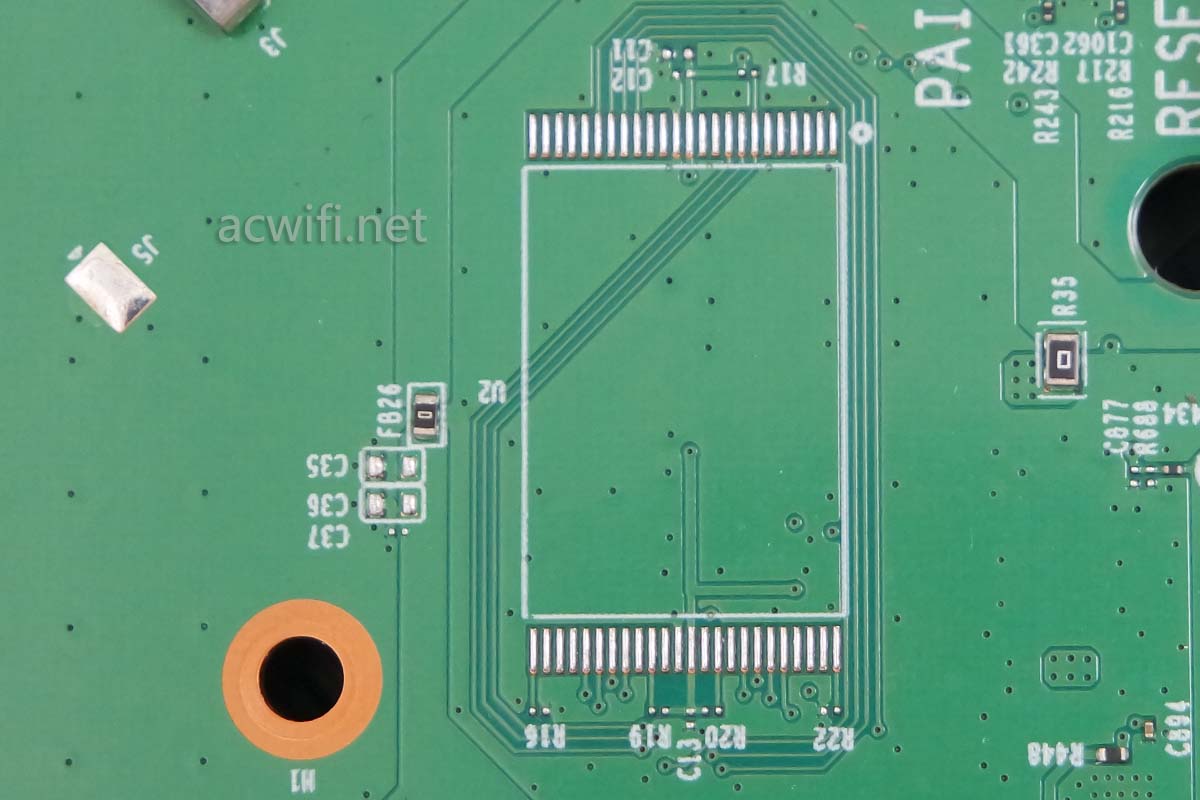

空的NAND Flash焊盘:

XDR6030拆机

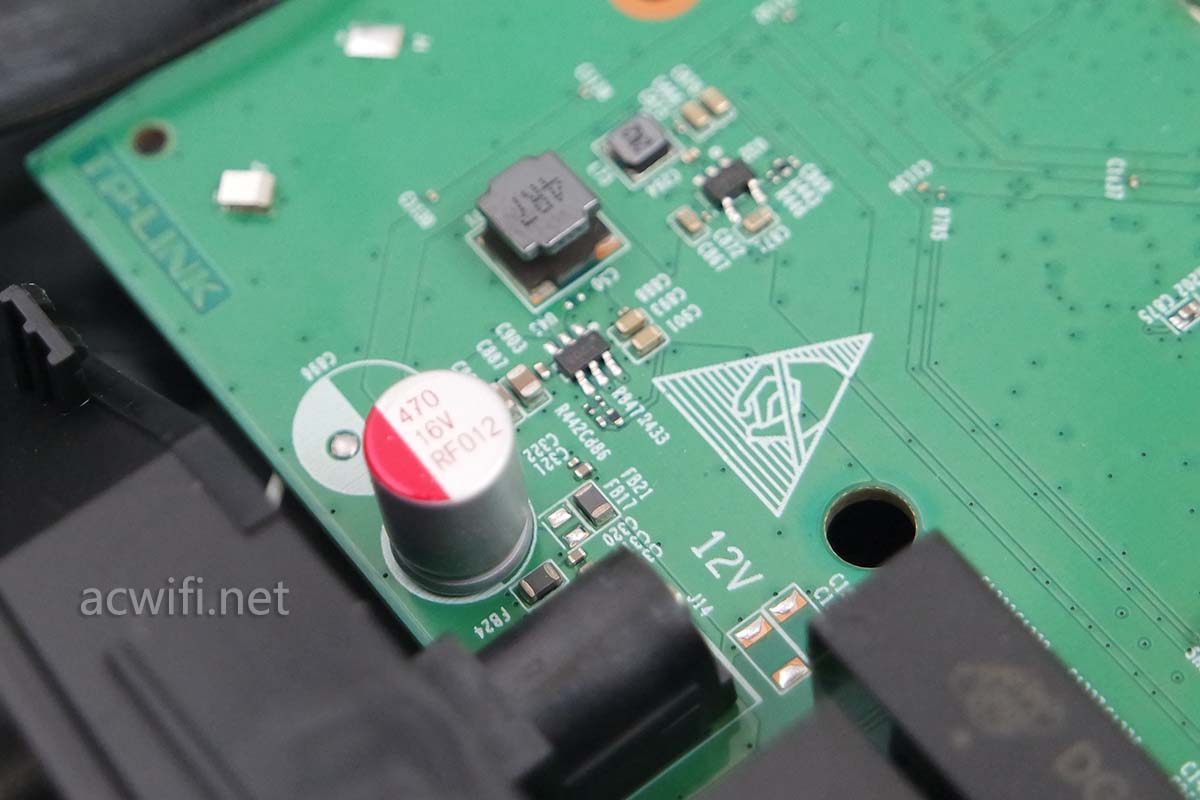

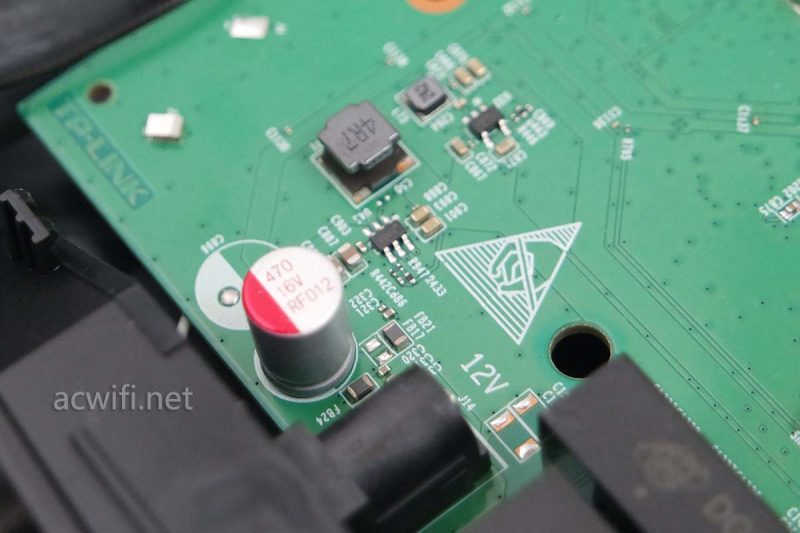

电源输入电路,一颗16V 470微发电容。可惜了没有USB接口,浪费了CPU。

XDR6030拆机

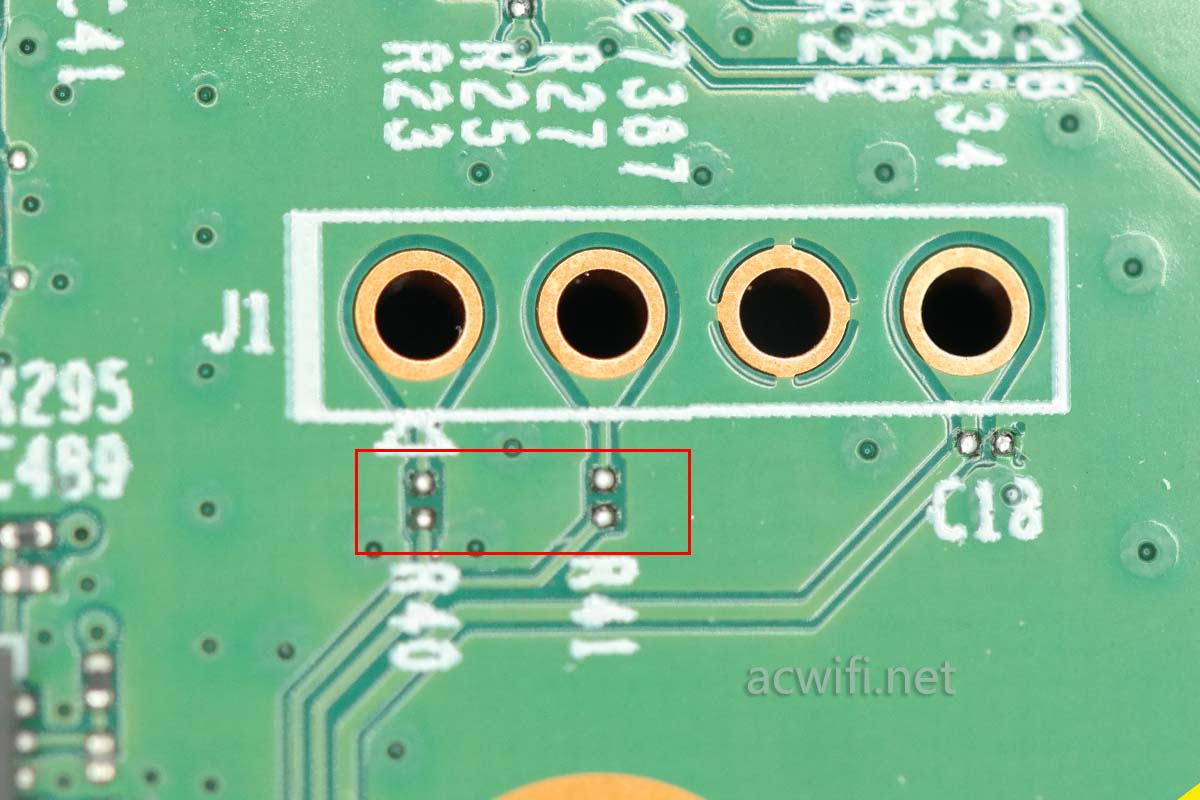

最后看一下TTL针脚,,,TX和RX没接通。。。。如下红框位置 。R40和R41是接贴片电阻,不知要多大的阻值。最右边是VCC。

XDR6030拆机

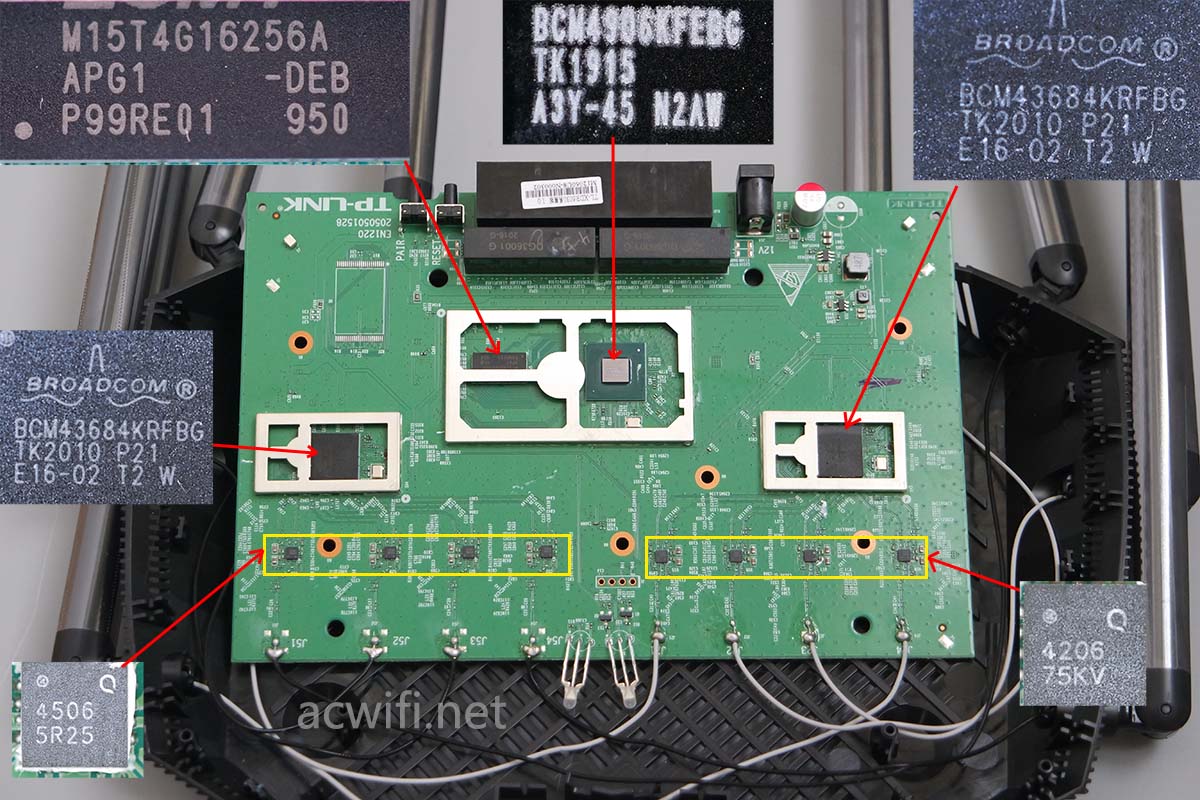

各芯片型号总图:

XDR6030拆机

至此,TPLINK的XDR6030拆机完成了。

随便总结一下吧。CPU有点意外,我以为用的是BCM6750这颗比较一般的CPU,用上了BCM4906,2.4G和5G无线芯片均是BCM43684,可以说是整套的4x4mimo,且支持4x4mimo 160MHz,可以说是目前最便宜的5G 4x4mimo @160MHz WIFI6无线路由器了。小米AX3600和华为AX3,还有TP自己的XDR3020,也只是2x2mimo @160MHz。那么它的优势是什么呢?我也不知道,还没做这一顶的实测,我会把一堆路由器用上一堆测试电脑来做这个项目的测试,看能不能找出差异来。

让我感到不满意的是采用的功放芯片不算上等货色。700块钱还要啥上等货色?

还有一款XDR5430新款,在21日支持尾款,到时也拆机看看吧。在我发表相关文章后,文章里提到5G没功放,而发文之后貌似修改了商品详情页内容,说明了5G带外置功放芯片。我猜XDR5430的CPU是BCM6750,无线芯片是BCM43684。那么XDR430跟华硕TUF-AX3000是一样的CPU和无线芯片了,但功放肯定比不上华硕采用的。



XDR5430 05



想要拿小米AX3600还是拿华硕TUF-AX3000来跟XDR6030对比测试?

我打算以后测试2.4G只测试一个位置,就是楼下D点,其它不测了,非常的浪费时间,而且2.4G也不怎么实用,只要有信号给智能设备连接上就行了。2.4G我只能在早上测试,无线速度才能快些和稳定些。其它时间测试的速度会相差很大。我想用较少的时间完成更多机型的测试。

考虑买华硕AC86U的,可以考虑这款XDR6030。理由?一样的CPU;AC86U不支持160MHz。

XDR6030京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net。
