水星SG105 Pro拆机

有人留言说全网找不到水星SG105 Pro的拆机,有也只是看见粘有散热片的,看不见什么芯片,于是我在咸鱼上花80元收来一台拆机看看,事后发现这价格有点高,新的才99元。8口的水星S108G pro拆机在这里:搜索 SG108 两台网管交换机:水星SG108 Pro和网件GS108T V2拆机

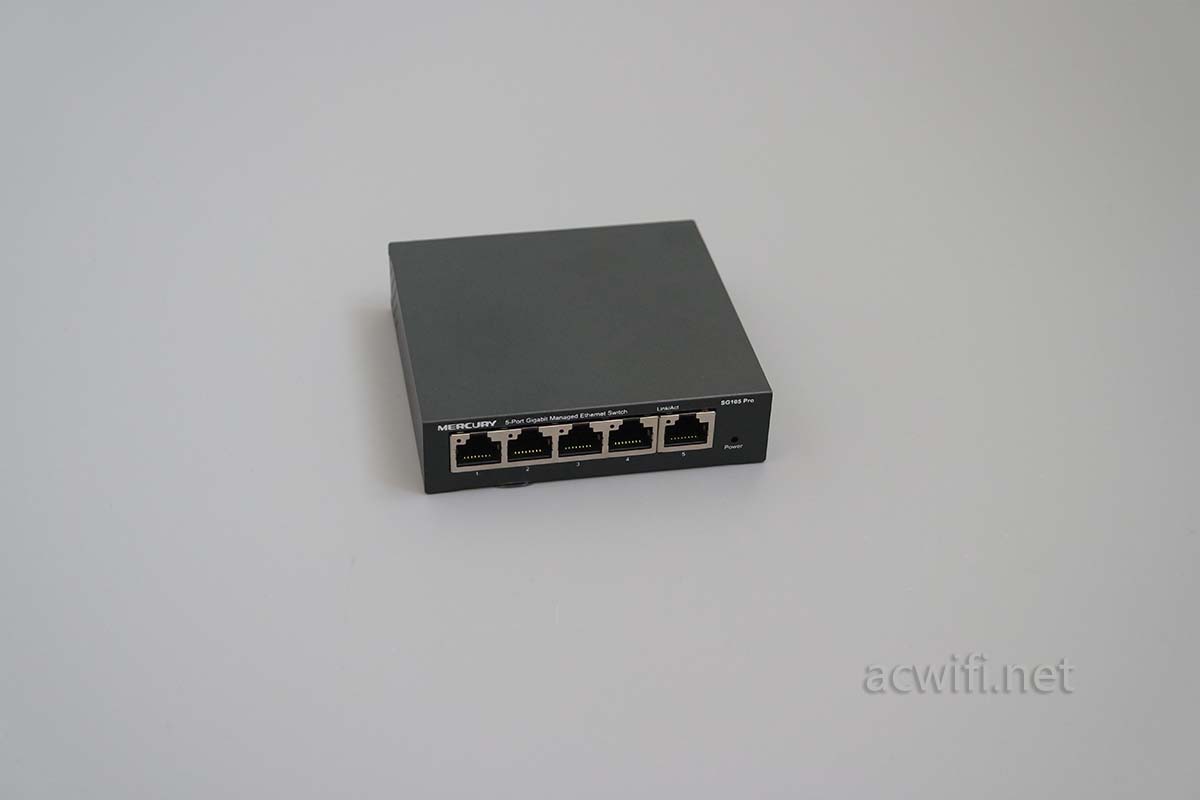

没有包装盒只有机身和电源,电源是原装的:

水星SG105 Pro拆机

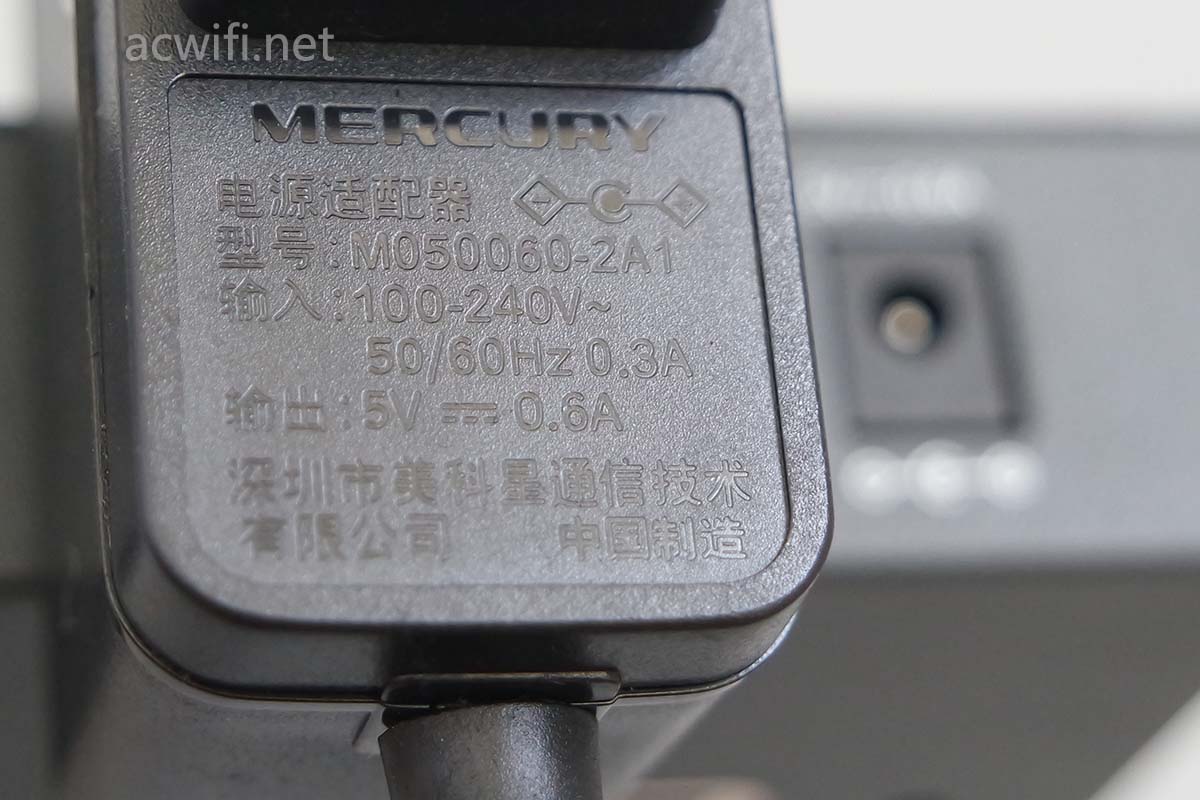

电源规格是5V/0.6A,交换机功率是非常低的,万兆电口交换机除外。

水星SG105 Pro拆机

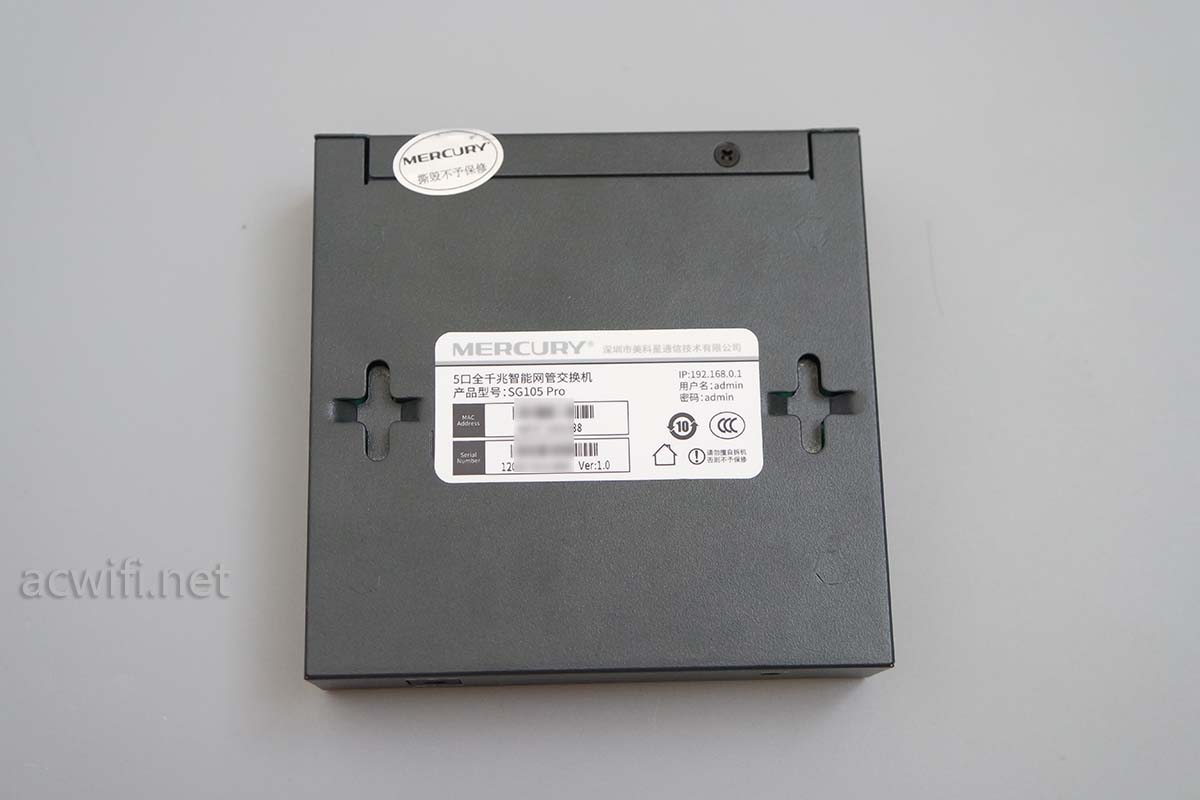

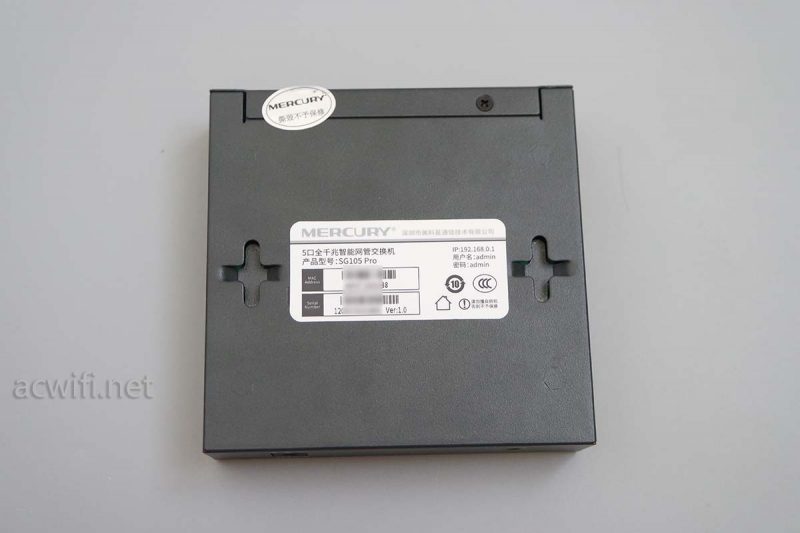

机身底部:

水星SG105 Pro拆机

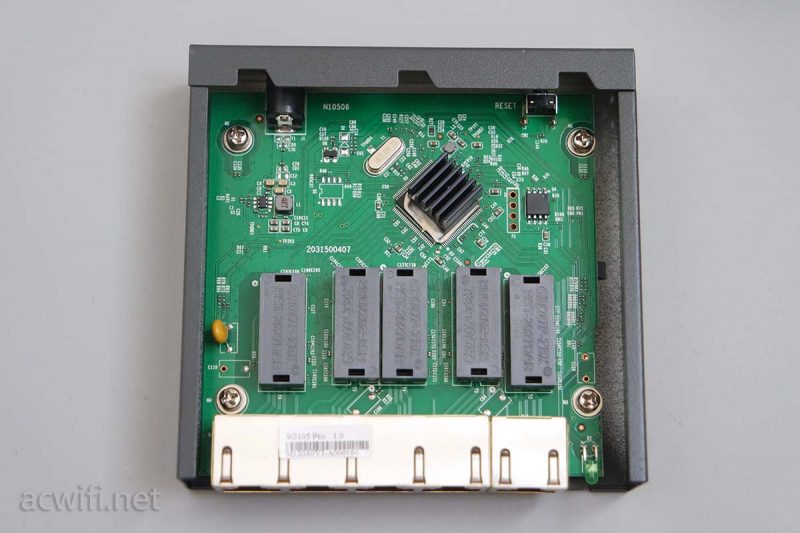

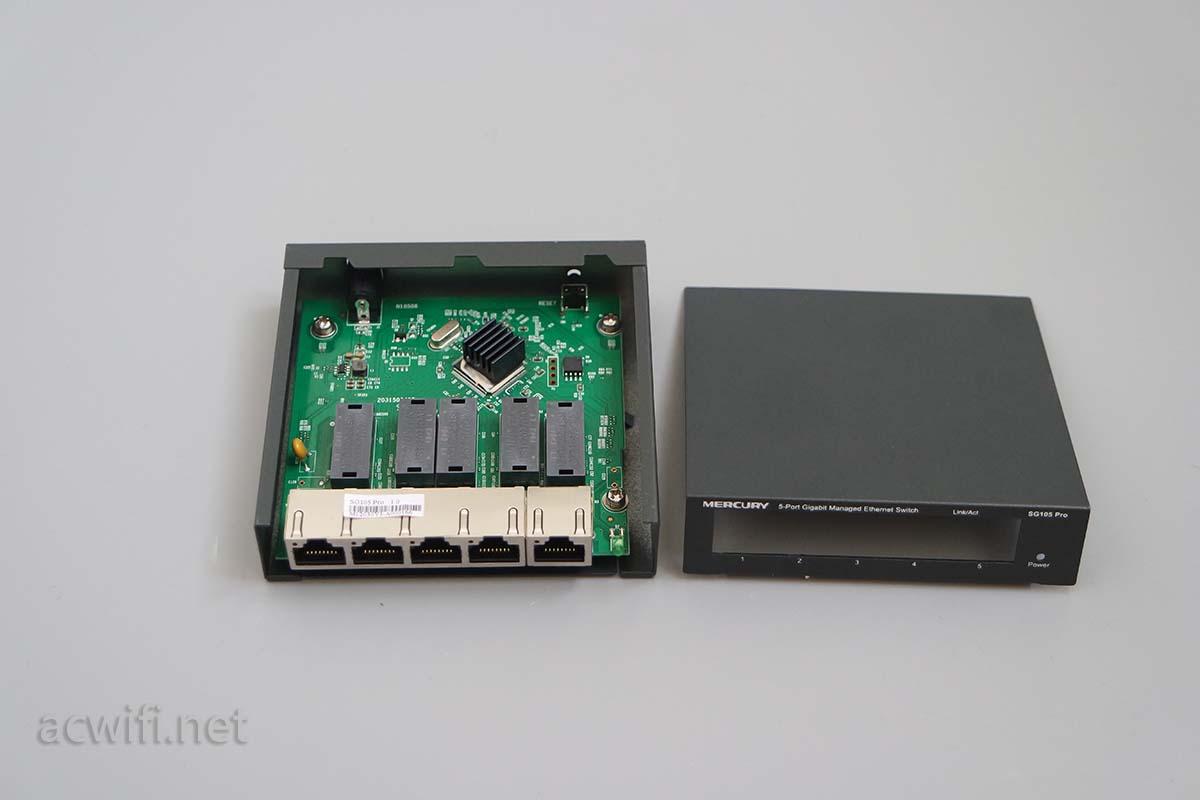

水星SG105 Pro拆开:

水星SG105 Pro拆机

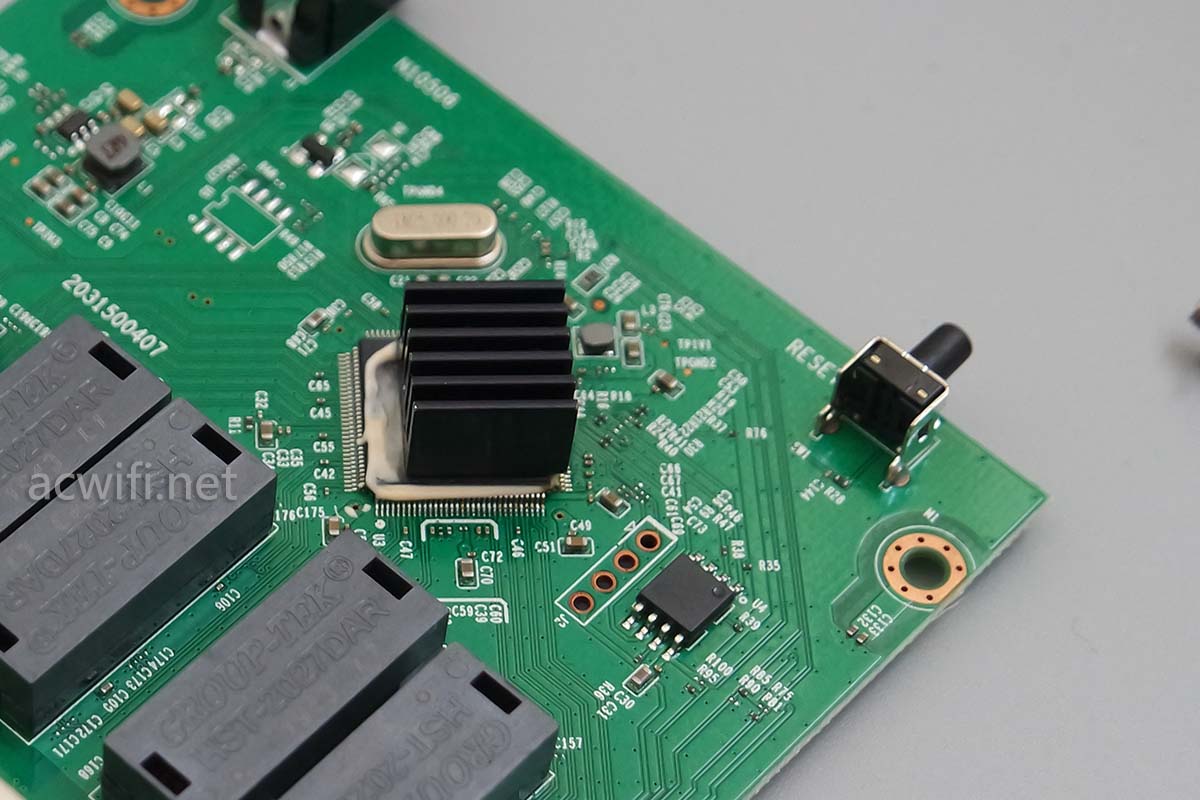

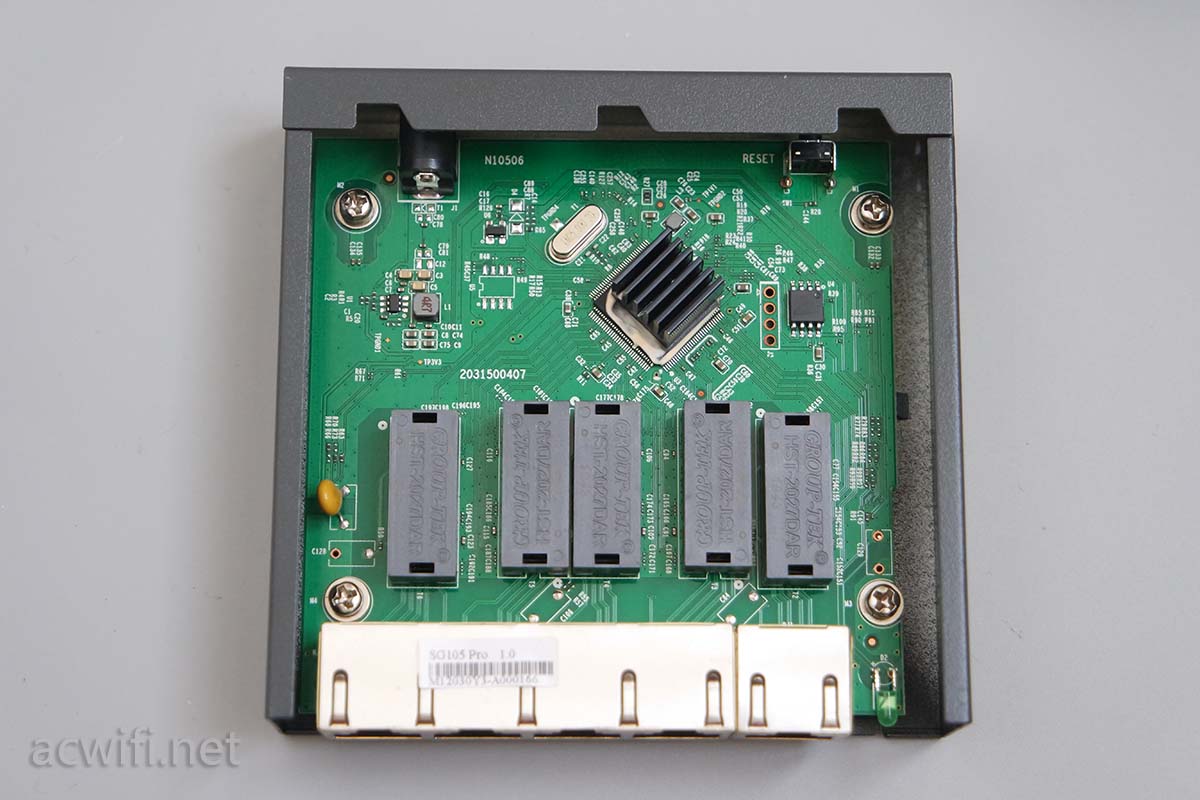

五个千兆网口,5个网络变压器,一颗主芯片上带有小小的散热片

水星SG105 Pro拆机

拿出主板:

水星SG105 Pro拆机

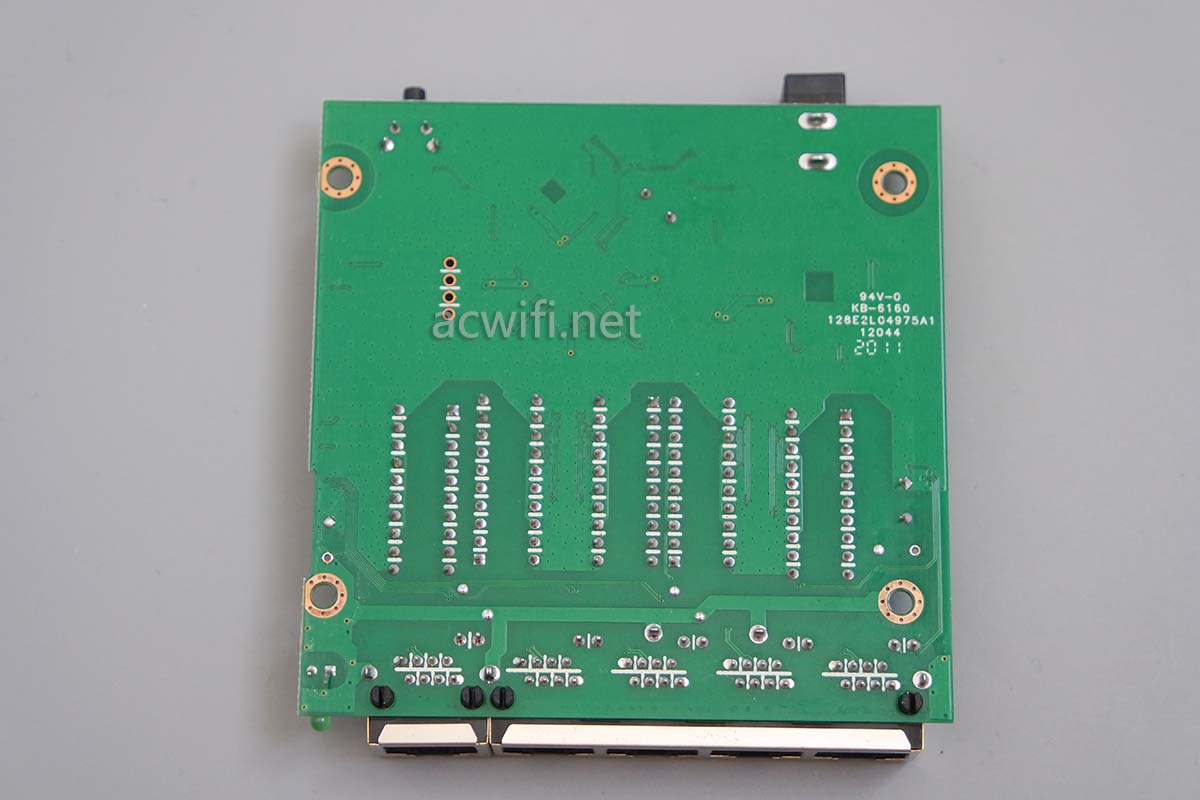

主板底部:

水星SG105 Pro拆机

散热片与芯片之间用了胶水,这次我没用热风枪,直接用吹头发用的电吹风吹它,加热后用钳子左右拧几下就取下来了:

水星SG105 Pro拆机

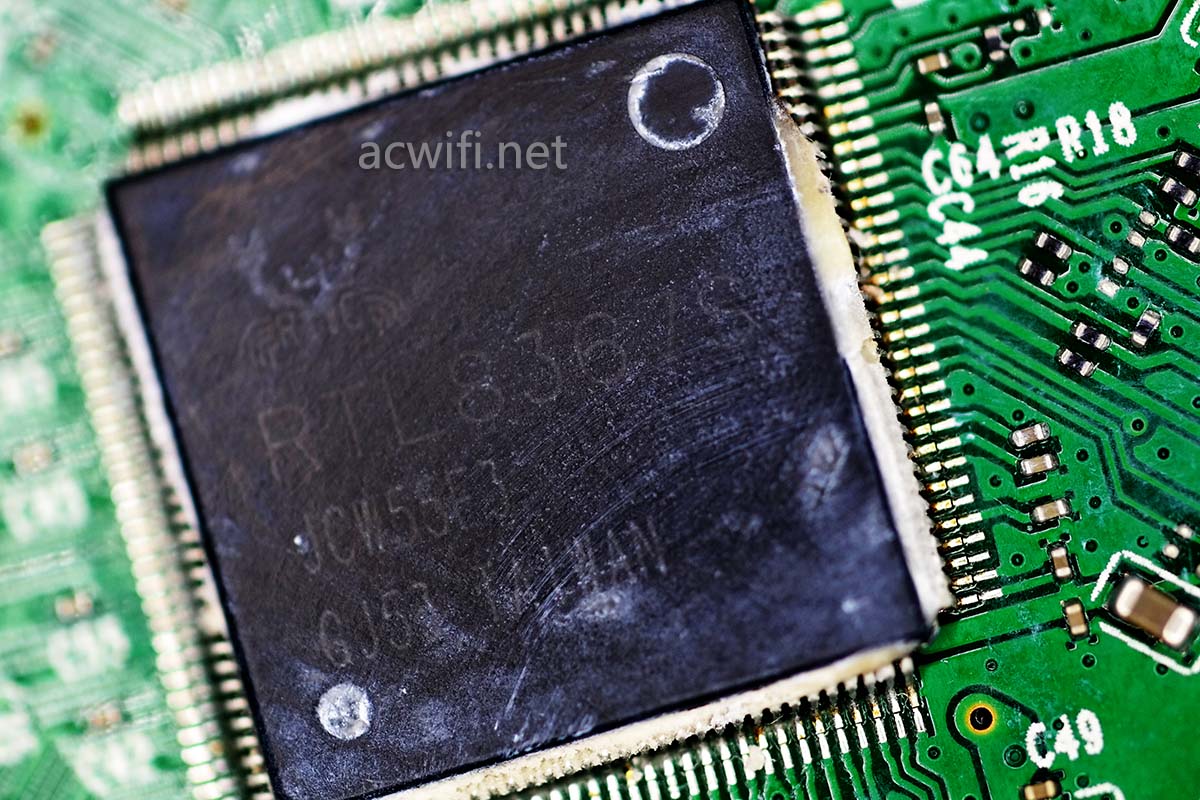

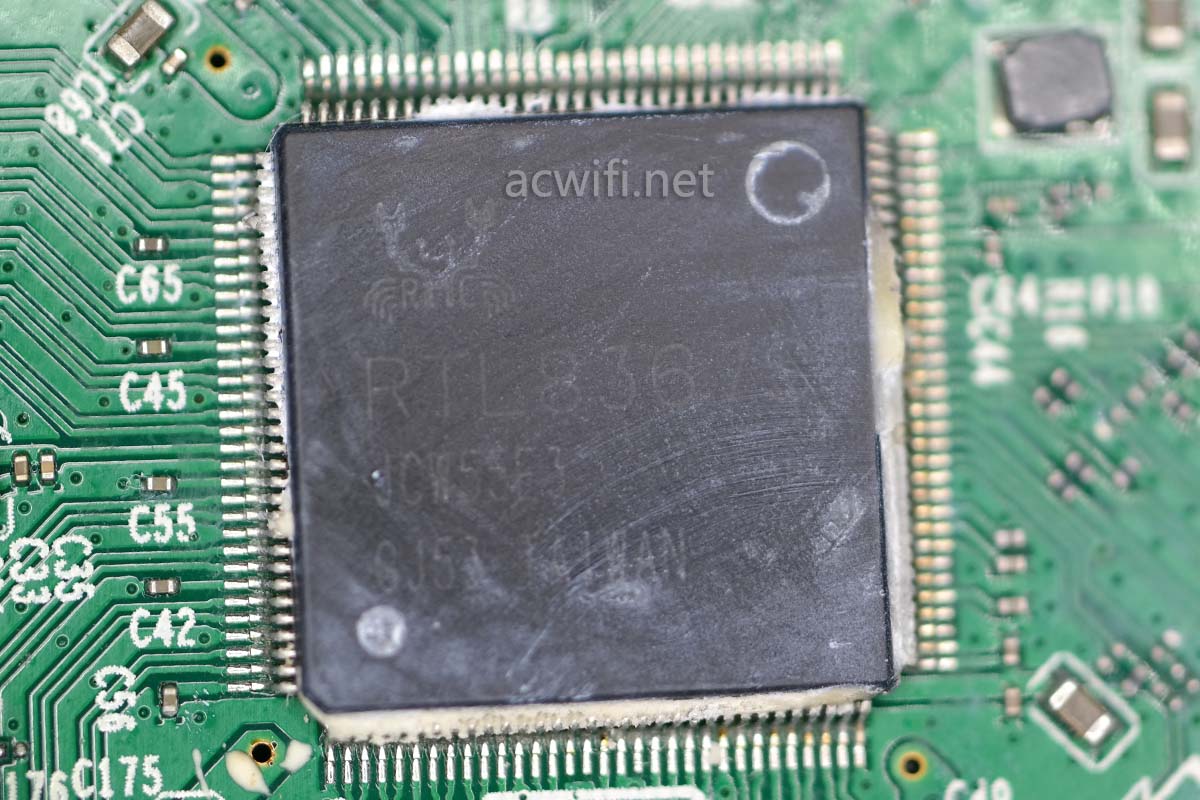

芯片上面有许多胶,丝印字迹很模糊,因为表面很平整,没办法用硅脂印出清晰的字迹:

水星SG105 Pro拆机

隐约看出交换机芯片型号是RTL8367S,PS一下:

水星SG105 Pro拆机

RTL8367S支持5口千兆,水星SG108 Pro用的芯片是RTL8370N,它支持8口千兆。

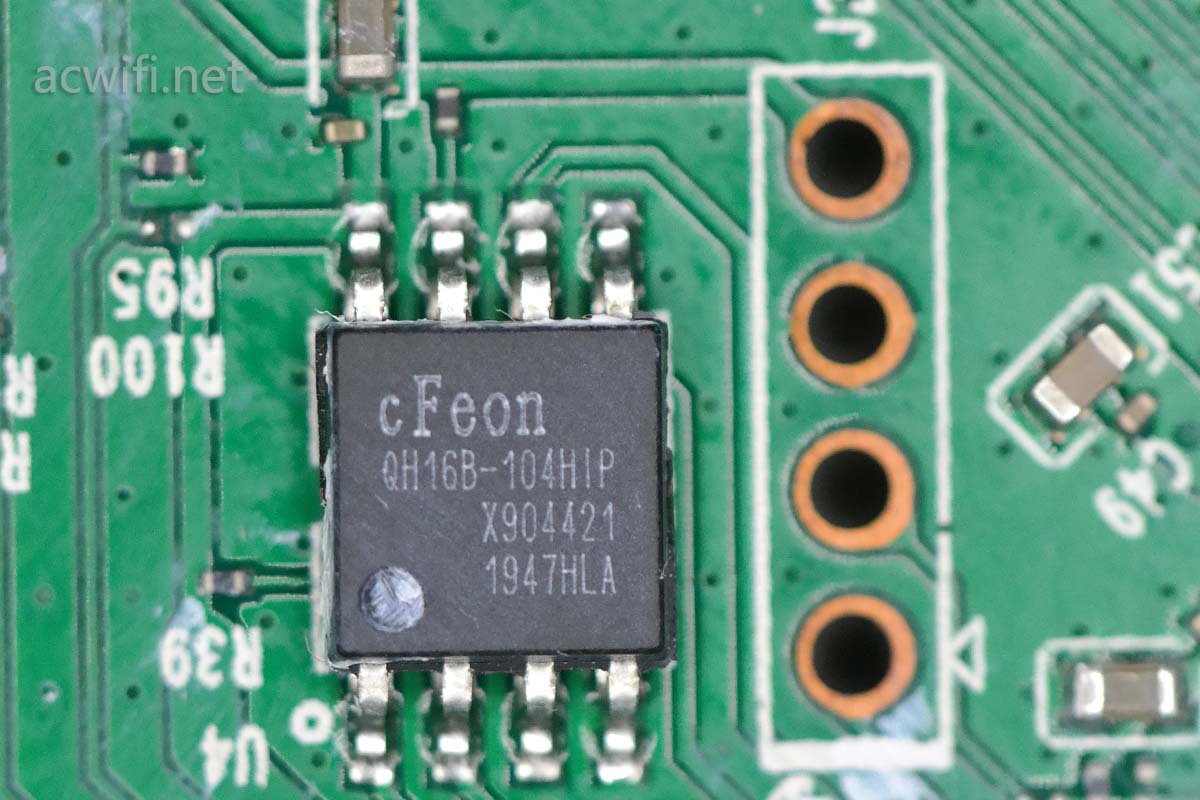

还有一颗闪存芯片,型号是QH16B-104HIP,容量2MB。旁边有四针TTL,有人问我怎么看TTL的定义脚。从下图很明显看出最上面是VCC,因为走线很粗,粗是为了通电,因此是VCC,第二个是GND,接地的,看它它其它三个圆圈的区别便知,最下方2个必然是TX或RX了。
水星SG105 Pro拆机

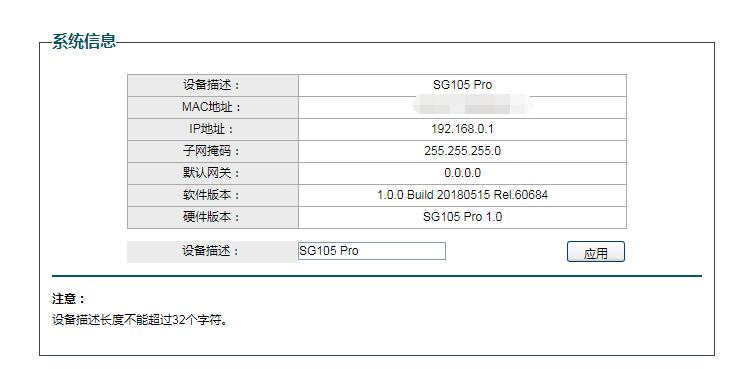

水星SG105 Pro的系统界面跟SG108 Pro是一样的。

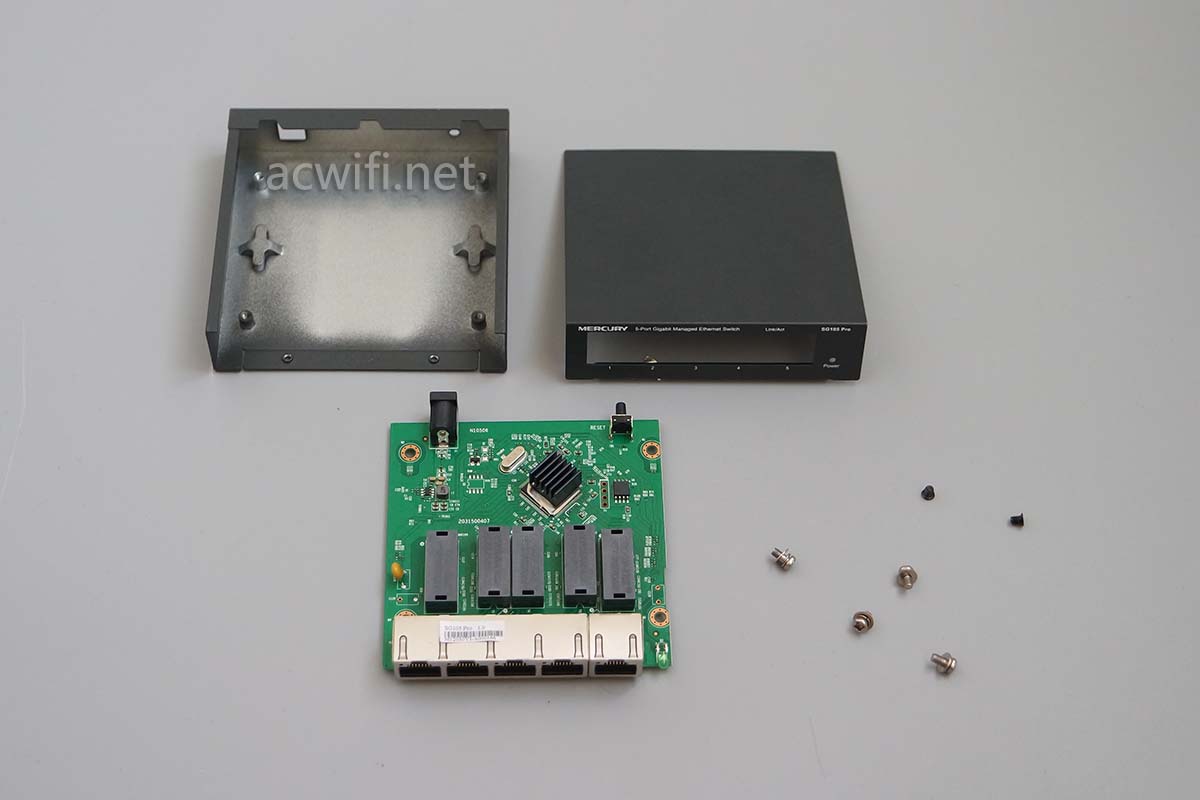

装好机器,还能正常开机:

SG105 Por 01

没什么特别的就是有人想看看它用的芯片是啥型号。都支持VLAN和端口汇聚功能。

网件XS508M评测,一款五速万兆电口交换机,但没什么好测的

水星SG105 Pro京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net提问

如需转载请注明来源和链接:路由器交流 » 水星SG105 Pro拆机
