360V6拆机,360第一款WIFI6无线路由器

360出了第一款支持WIFI6的无线路由器V6,无线规格是AX1800M,而且支持MESH组网,红米AX5还在等固件更新此功能。360V6不算是360的第一款MESH产品,早期的360V5M也是支持MESH组网。360V6这次有点不同,比小米AX1800和红米AX5多了一样东西:USB接口。

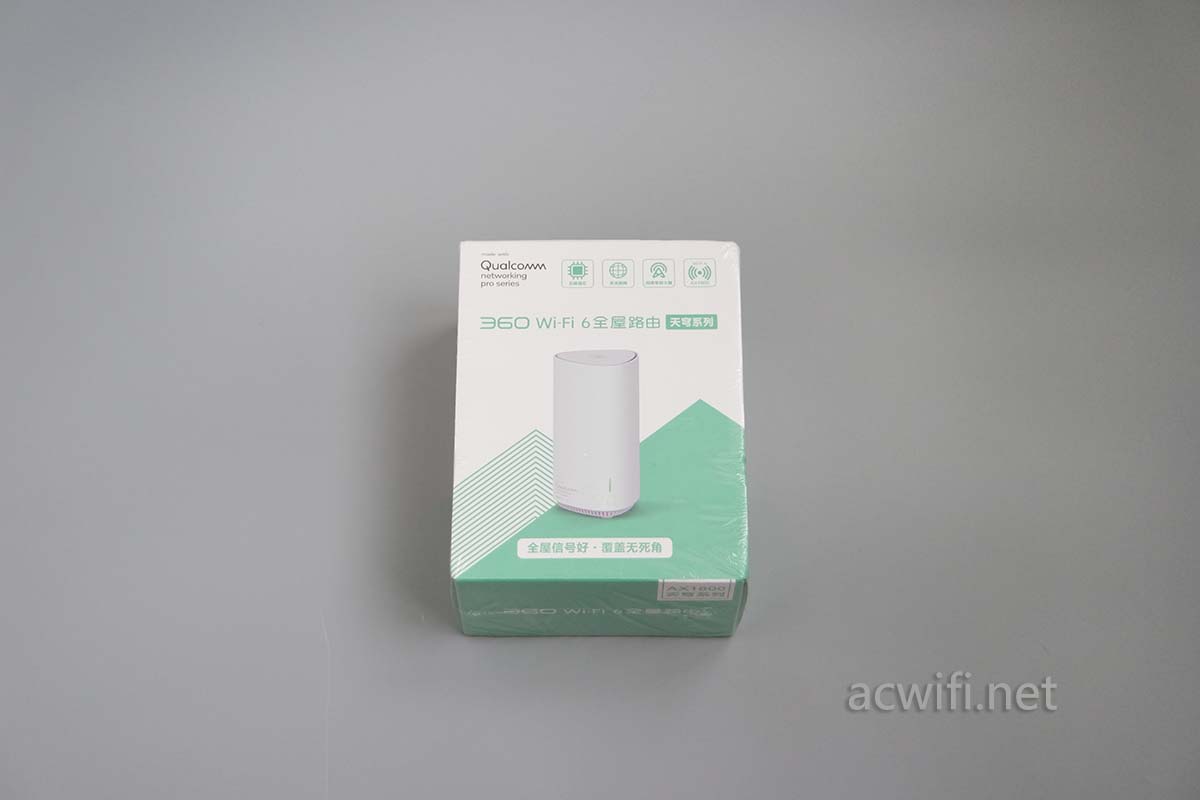

外包装:

360V6拆机

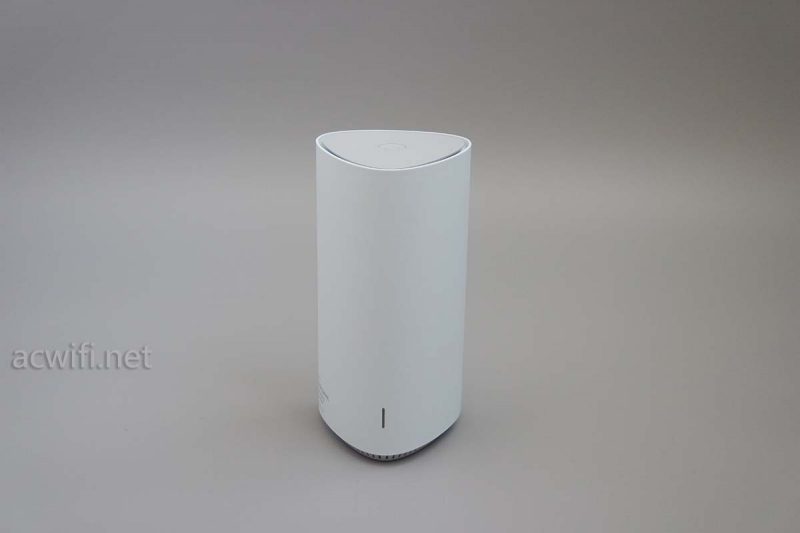

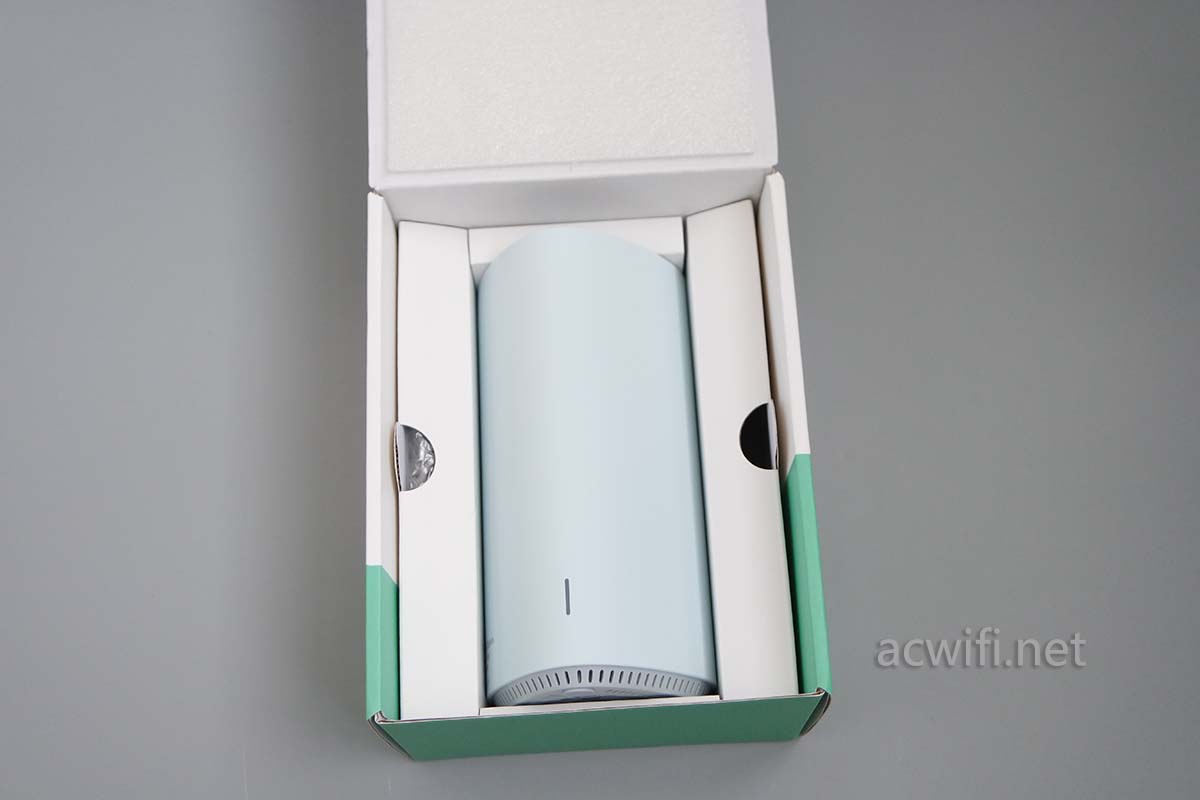

打开包装,看见真身,我当初以为是纯白色,然而有点蓝调。360V6拆机

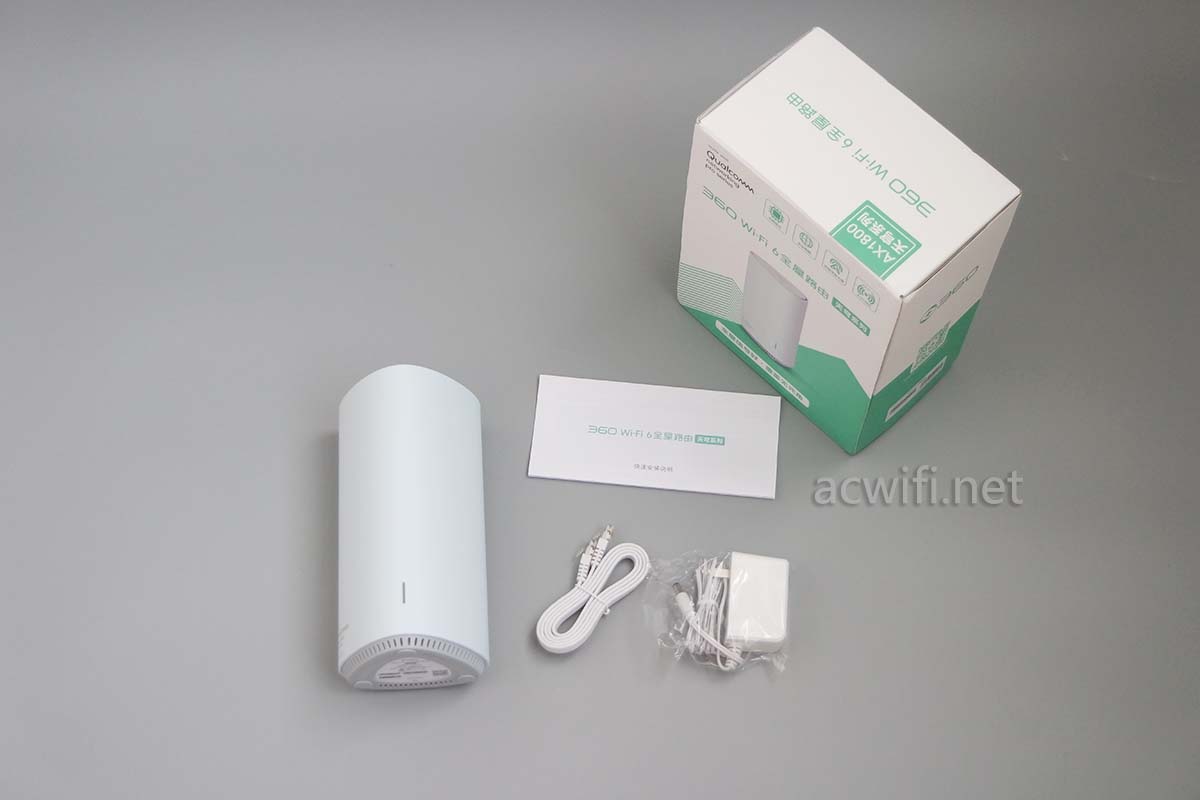

拿出所有附件纸片,不错,有附送一根网线。

360V6拆机

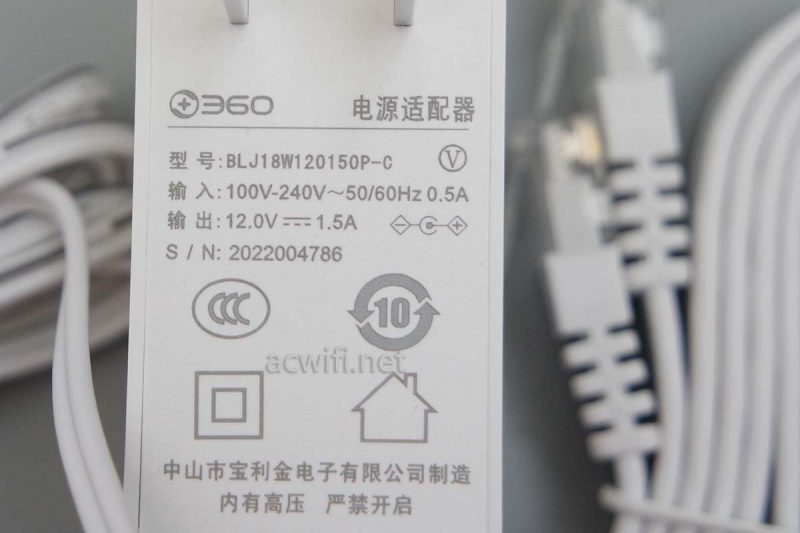

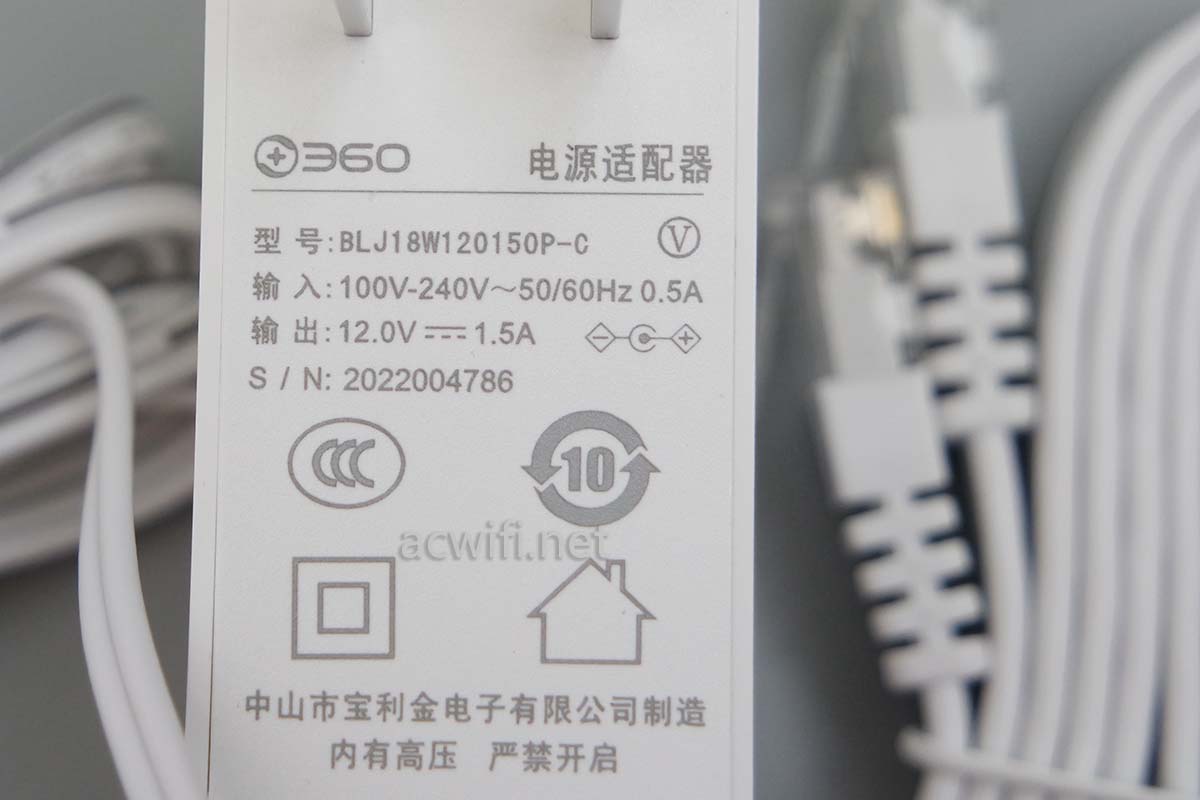

电源规格是12V/1.5A, 这里也给一个赞,我是看不惯某些12V/1A的电源。因为360V6带USB2.0接口,所以必须要用1.5A电源才行。360V6待机功率6W,接上移动固态硬盘后整机功率6.7W,读取时功率7.1W;插上2.5寸机械移动硬盘后整机待机功率7.1W,读取时功率8.6W。电源18W功率足够了。

360V6拆机

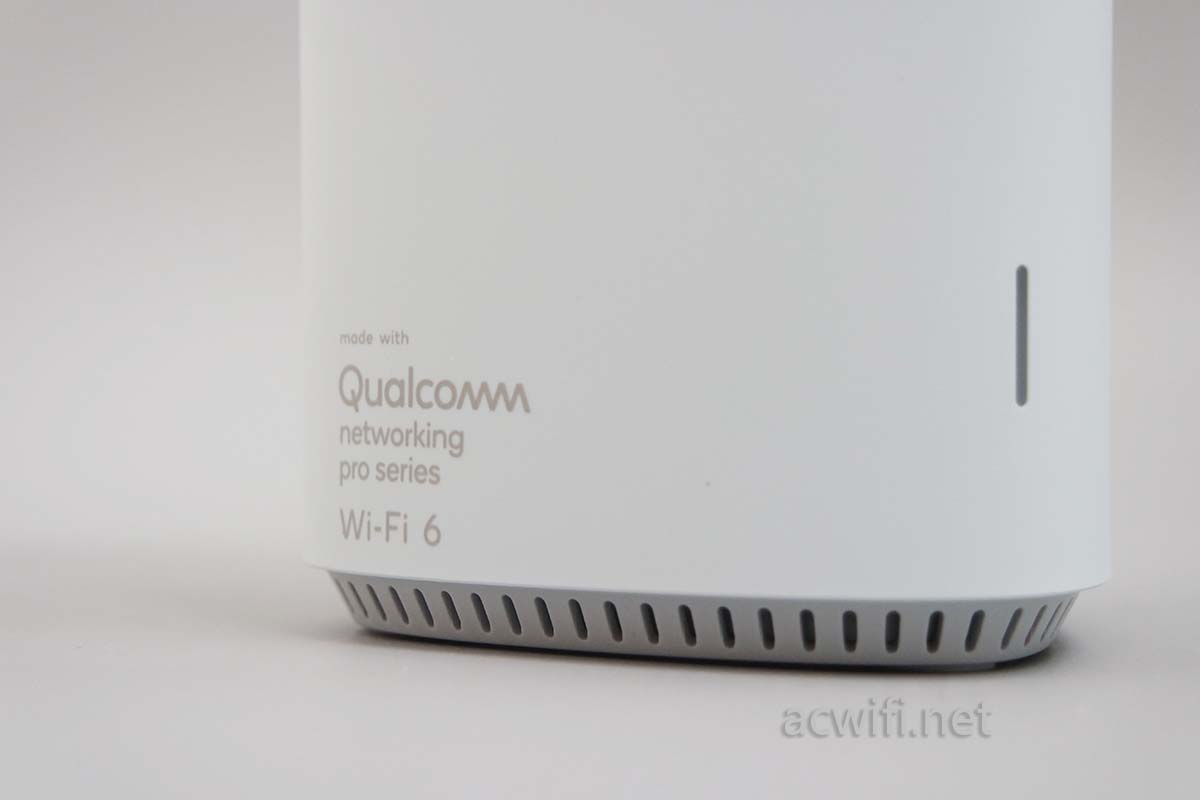

机身上的丝印:mode with Qualcomm networking pro series WI-FI 6

360V6拆机

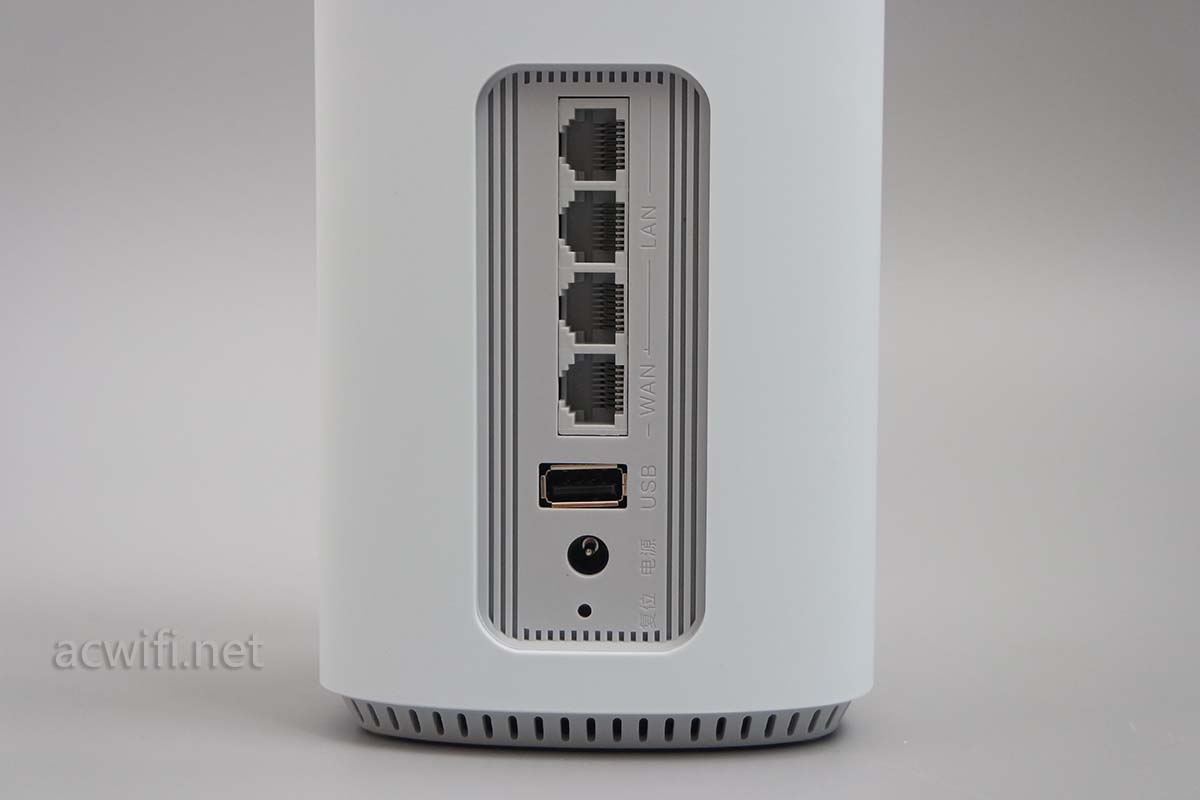

机身背部的接口:4个全千兆网口,1个USB2.0接口

360V6拆机

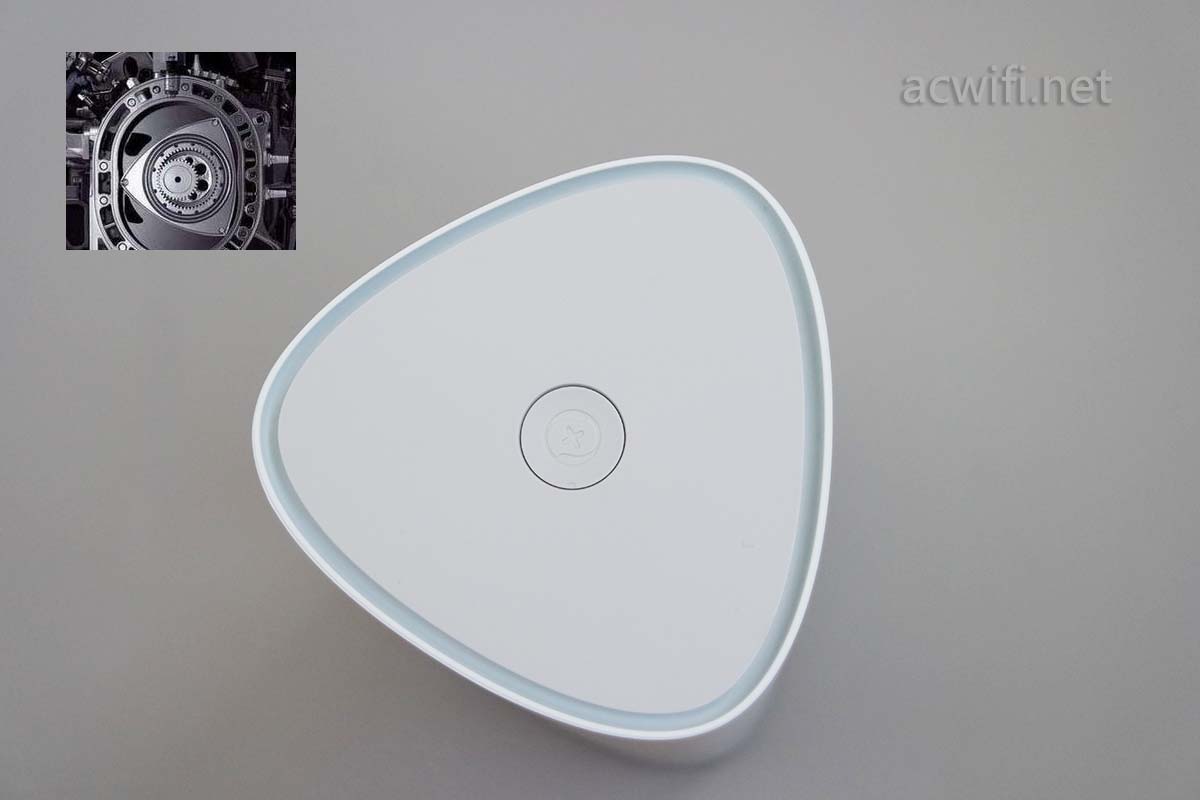

从机身顶部垂直看下去,嗯,真像呀!这产品设计师,有点RX7情结?《头文字D》 迷:

360V6拆机

外壳不是全新设计,是跟360V5M一样,颜色不一样。

360V6拆机

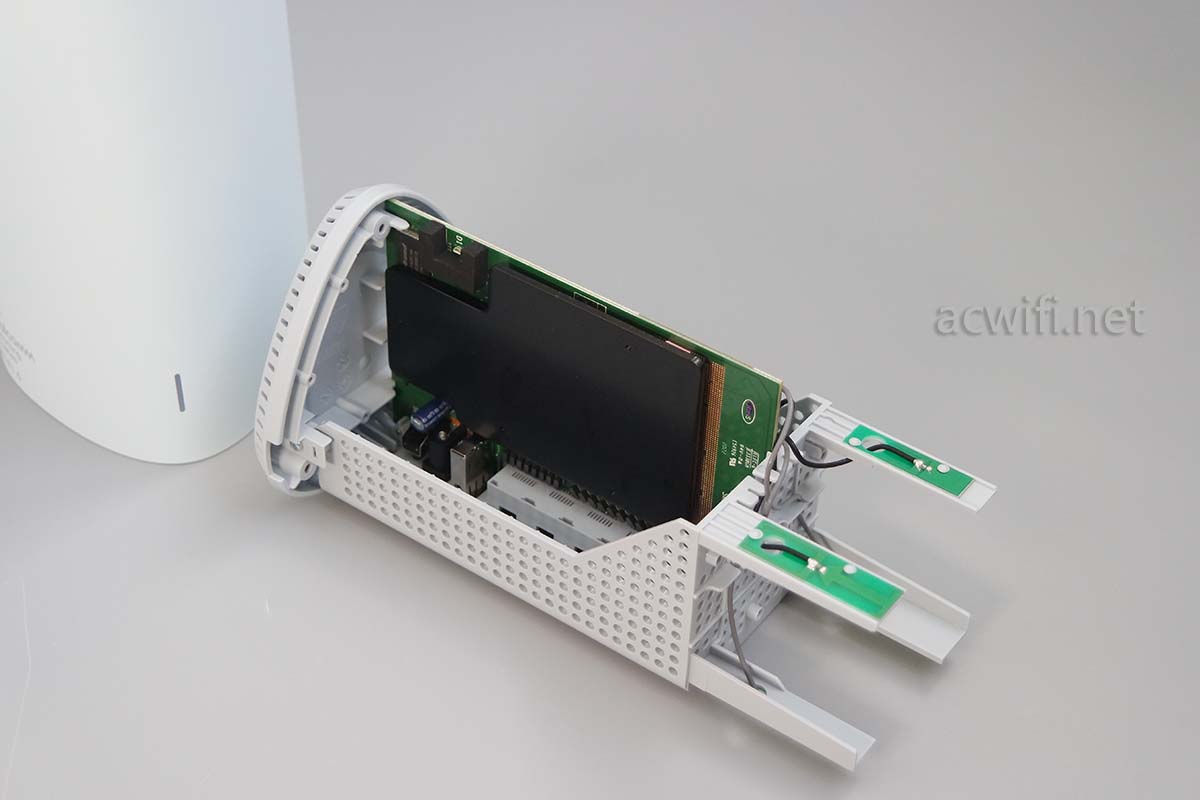

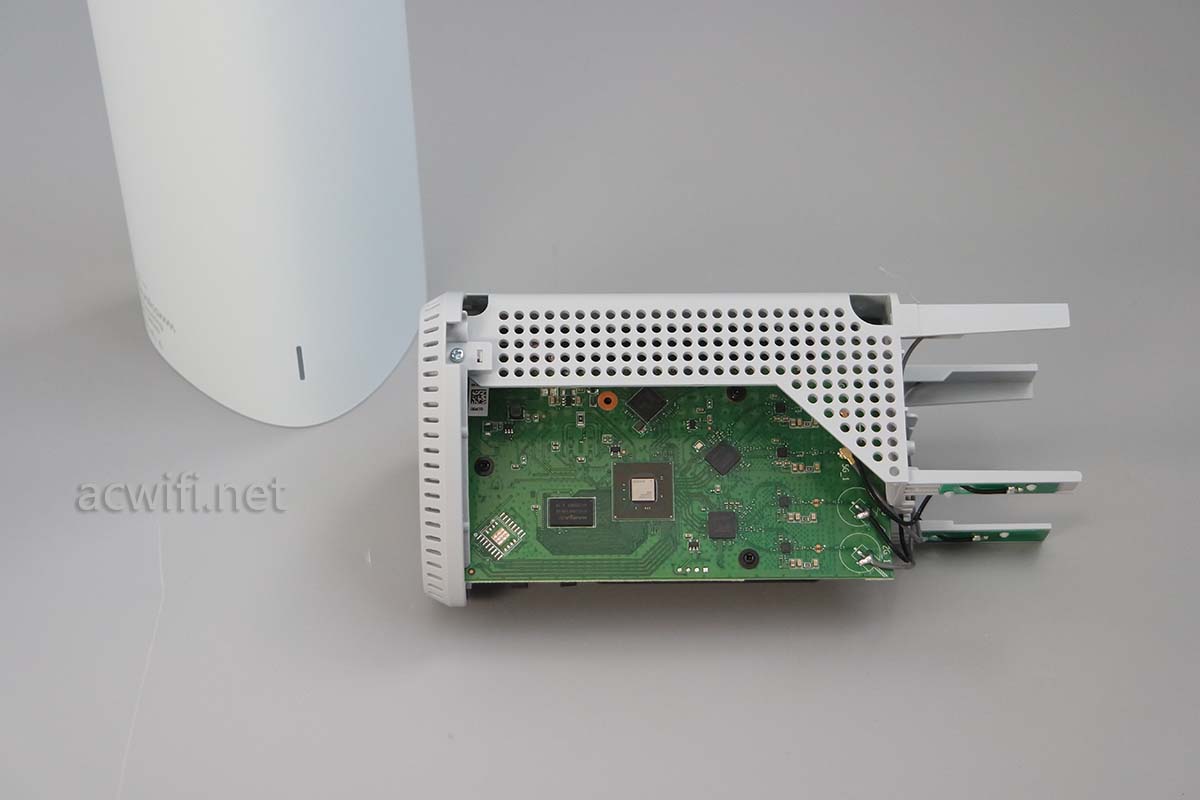

开拆吧。拧开机身底部的螺丝即可取出主体,芯片上并没有屏蔽罩和散热器,跟旧款的360V5M一样的设计。360V6拆机



主板另一面才有散热片:

360V6拆机

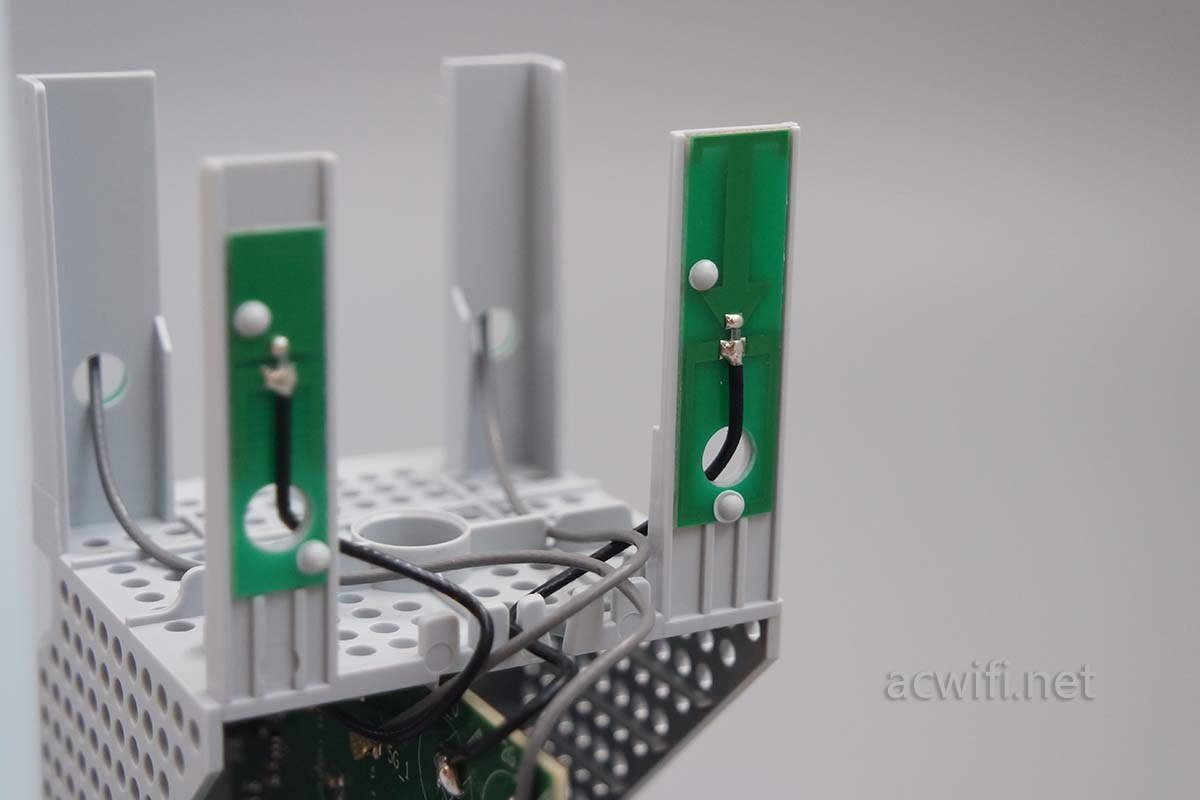

内置四根PCB板天线:

360V6拆机

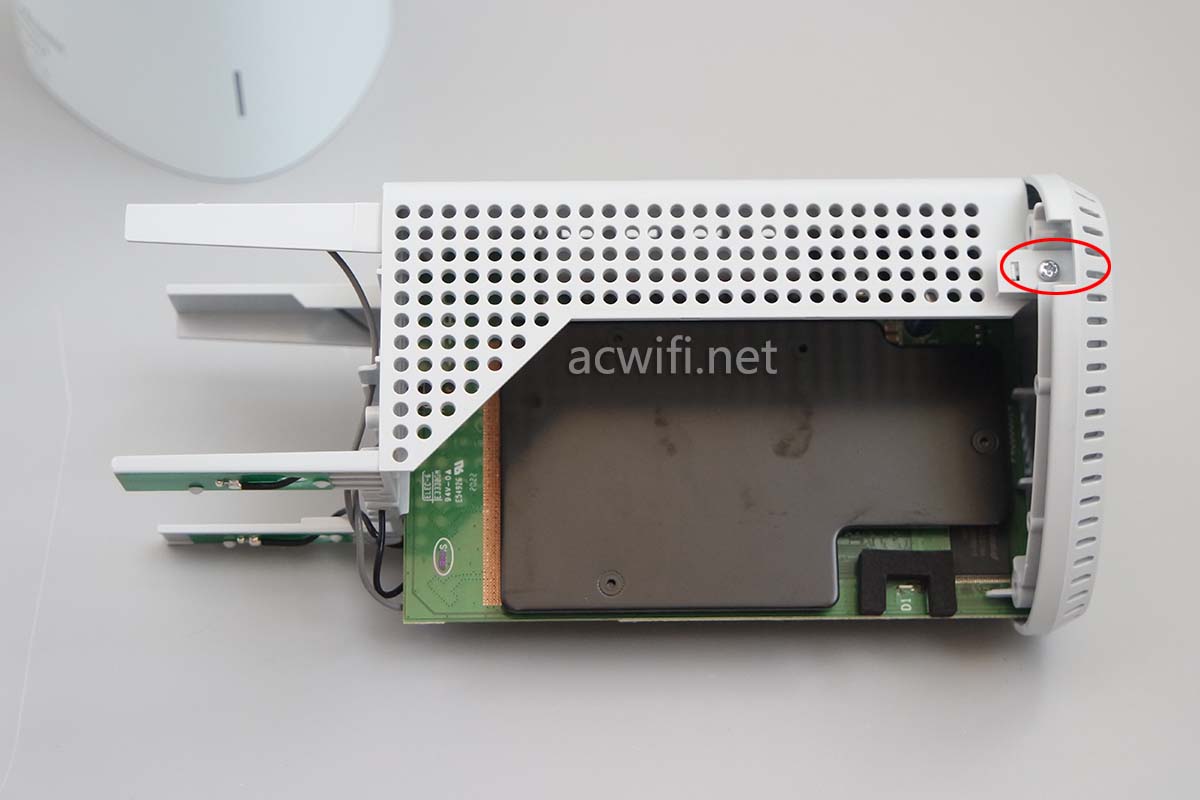

拧下底座上的螺丝:

360V6拆机

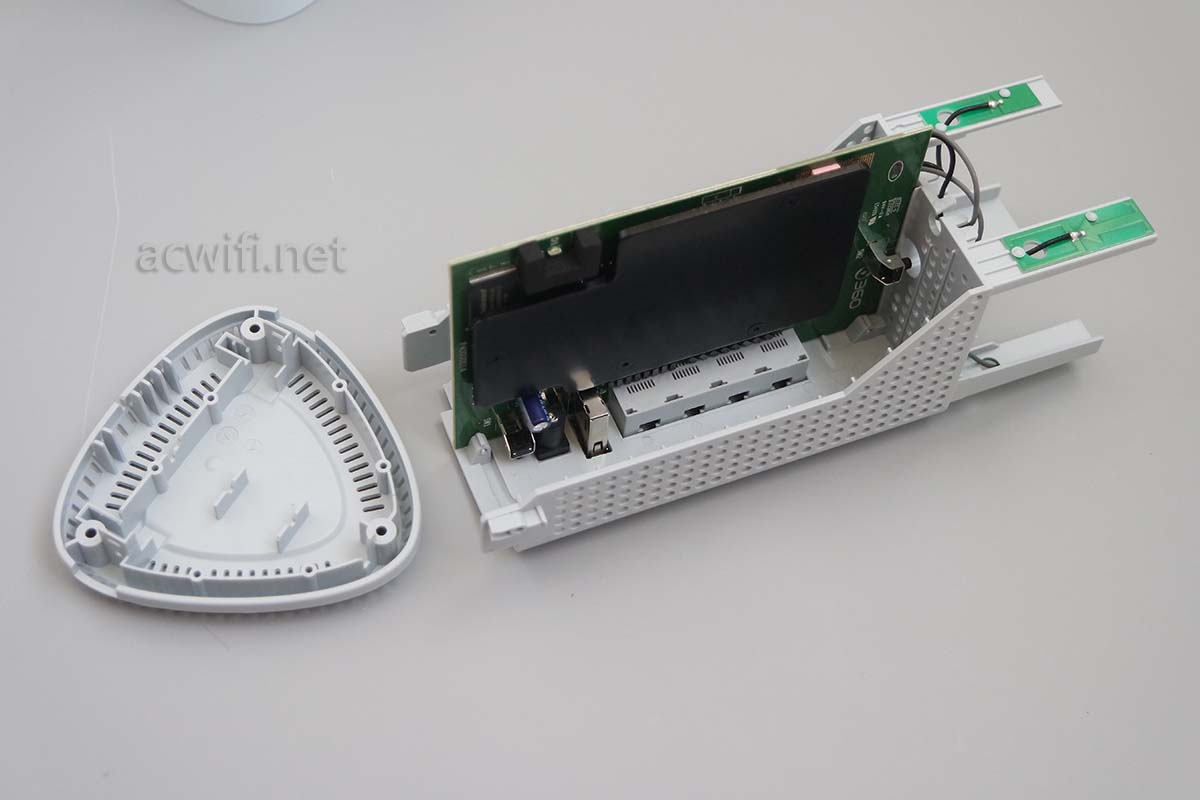

分离底座:

360V6拆机

继续拆螺丝,分离出主板:

360V6拆机

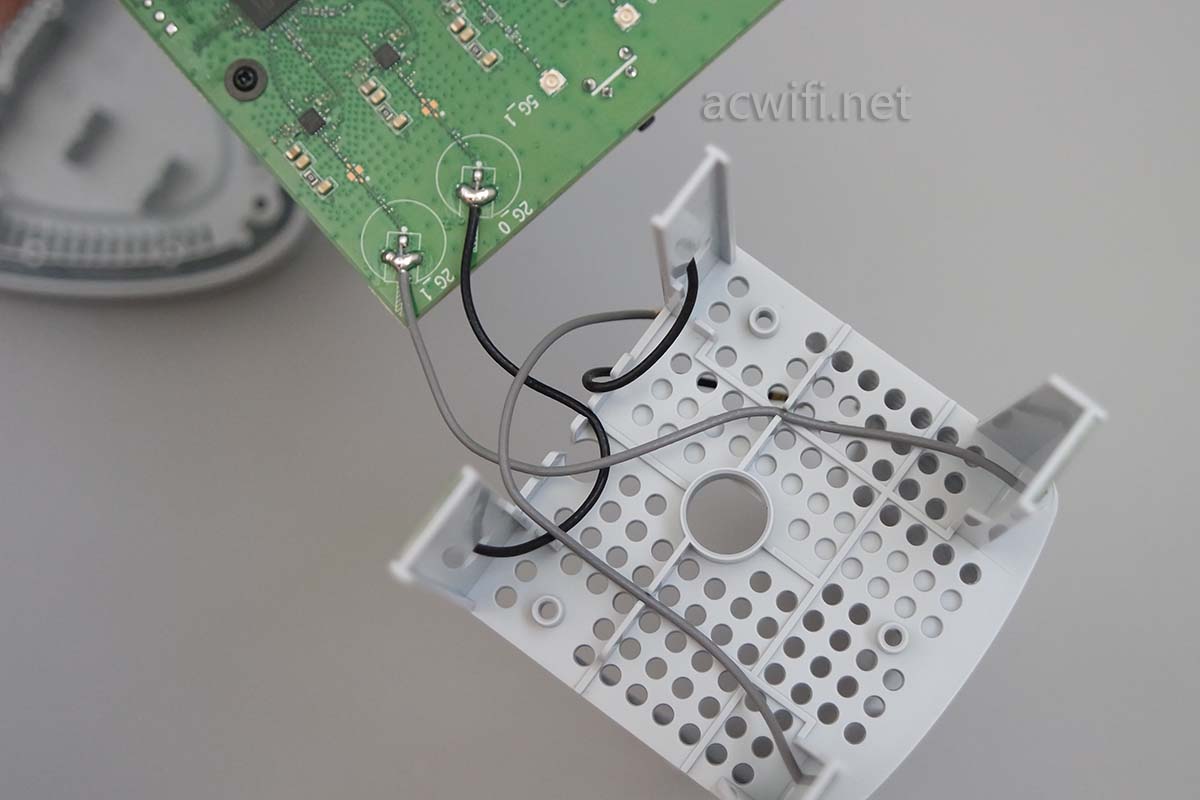

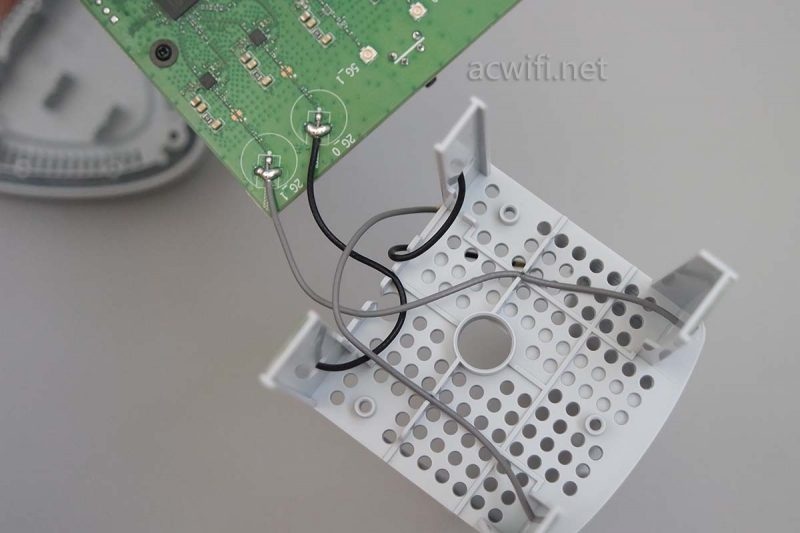

5G天线接头可以拆出,2.4G焊接在主板上:

360V6拆机

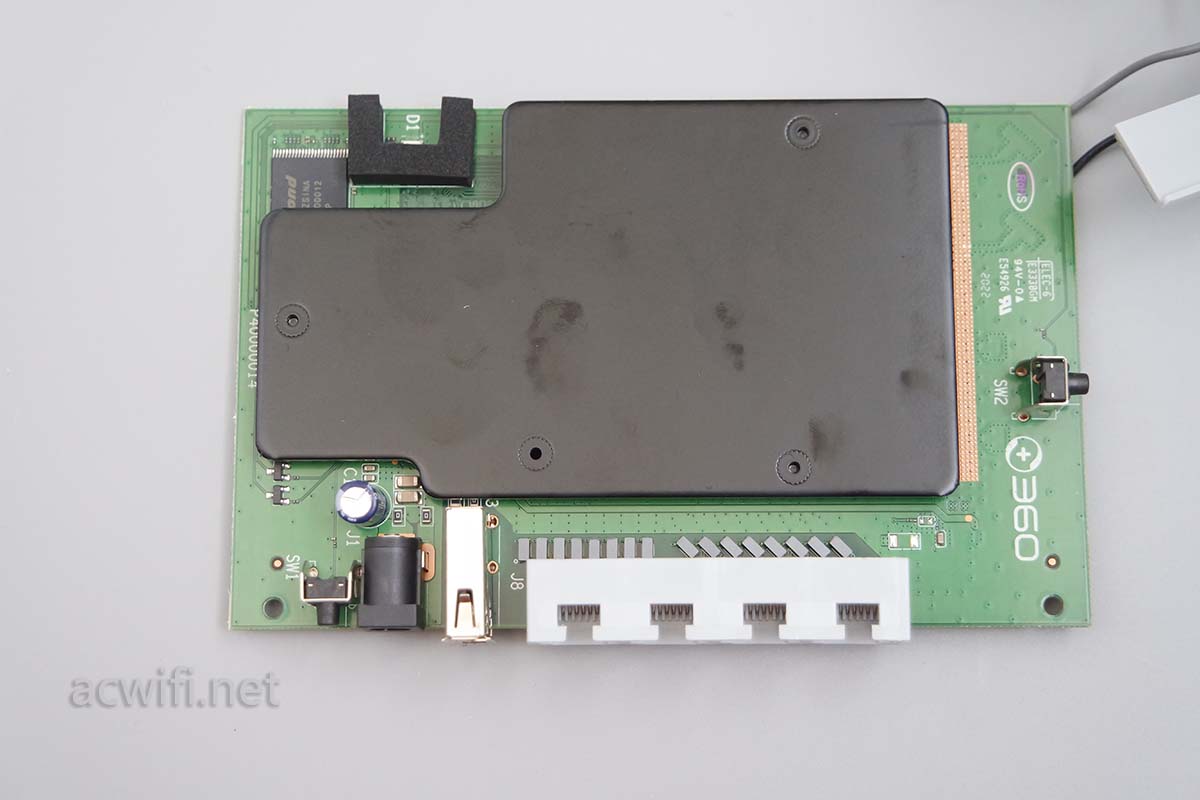

带散热片的一面:

360V6拆机

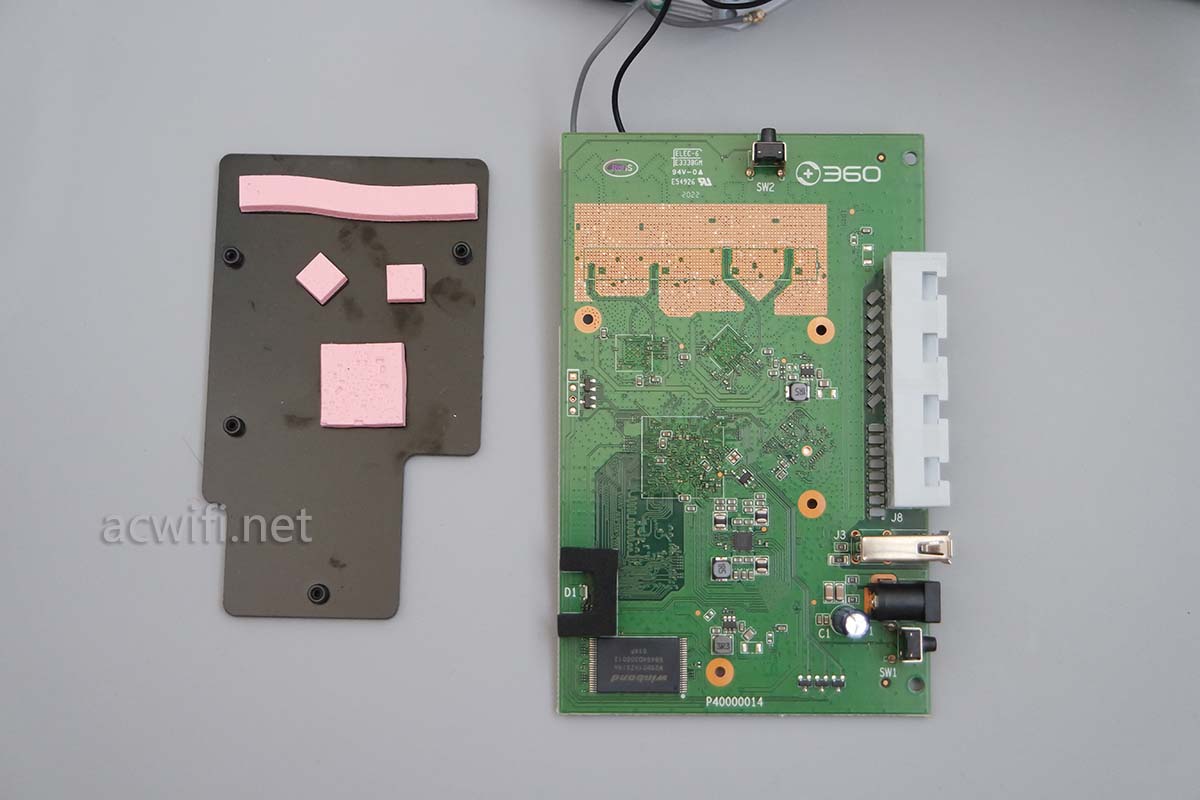

取下散热片,散热片底下有一些导热硅胶垫,这些垫的位置是在CPU和无线芯片的正下方。

360V6拆机

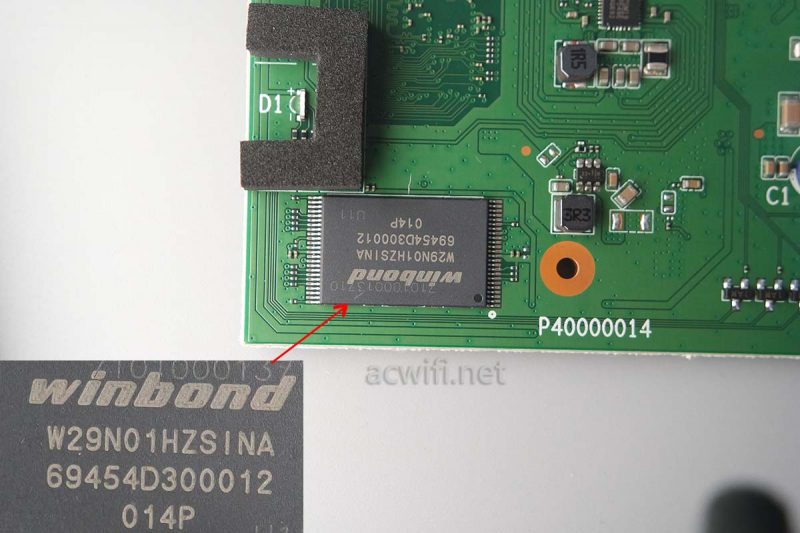

左下角有一颗闪存芯片,型号是W29N01HZSINA,容量128MB,SLC NAND。

360V6拆机

有一颗电源供电芯片,上面丝印着MPSM19 MP5496,不知型号是啥,只知道是一颗MPS电源管理芯片,负责对CPU的供电,简称“MPU电源”。而采用相同CPU的红米AX5、AX1800也有这样的芯片。360V6拆机

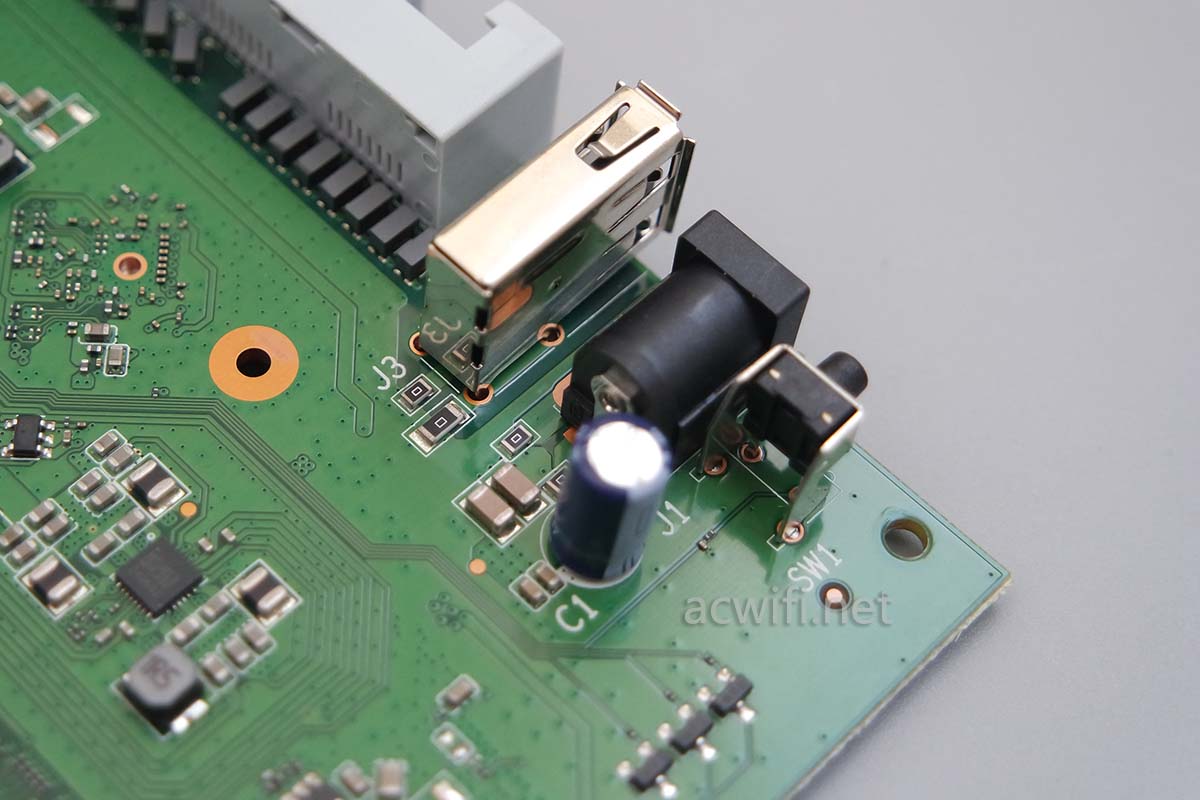

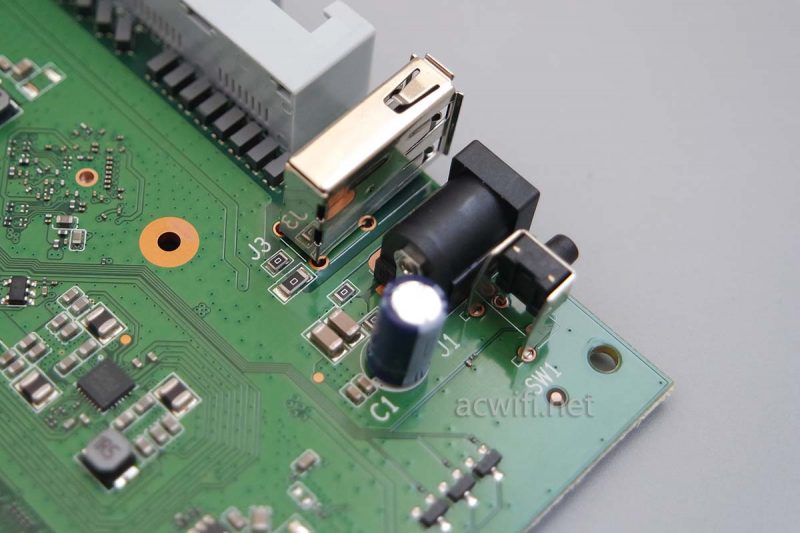

DC电源输入端和USB接口:

360V6拆机

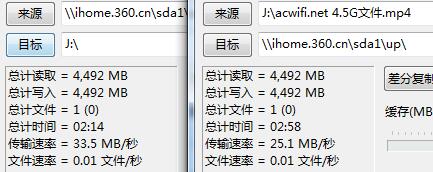

我接上固态移动硬盘,用电脑连接360V6的LAN,测试USB2.0的读写速度如下图:读取33.5MB/s,写入速度25MB/秒,依我看速度有点低。如果是USB3.0口,速度会不会高一些呢??

USB lan 01

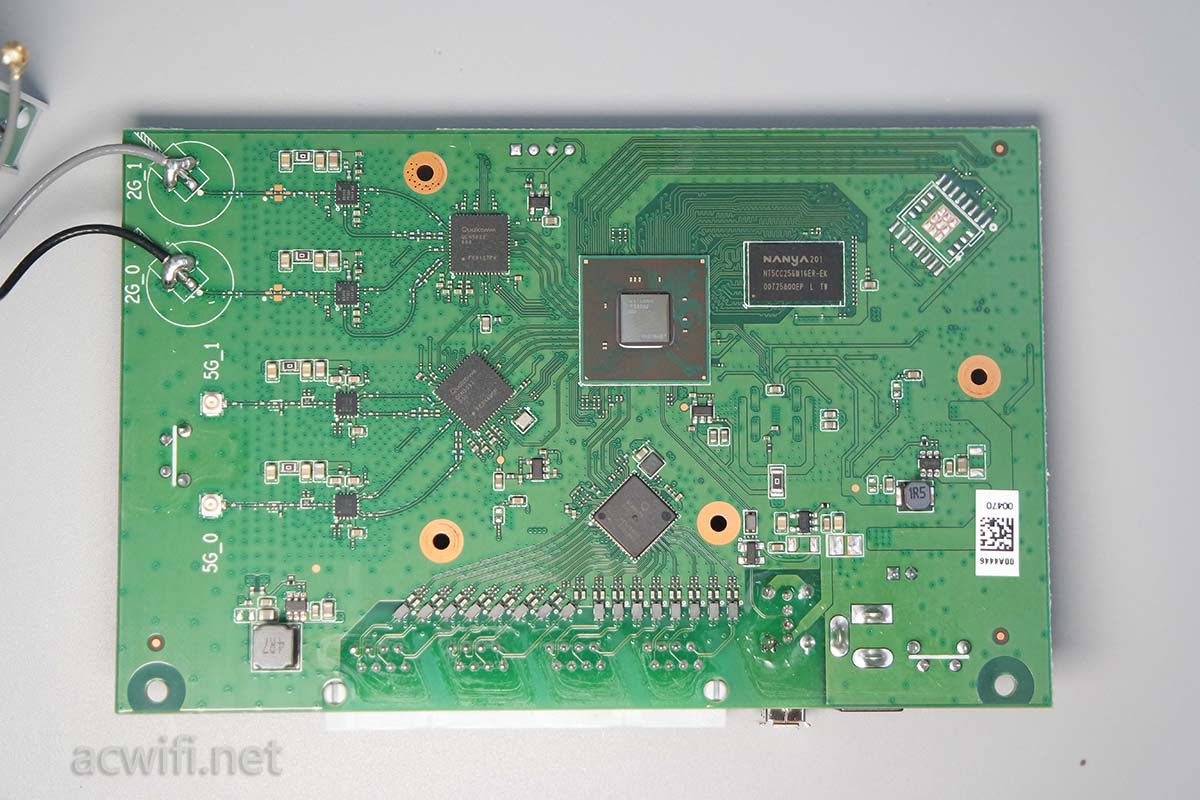

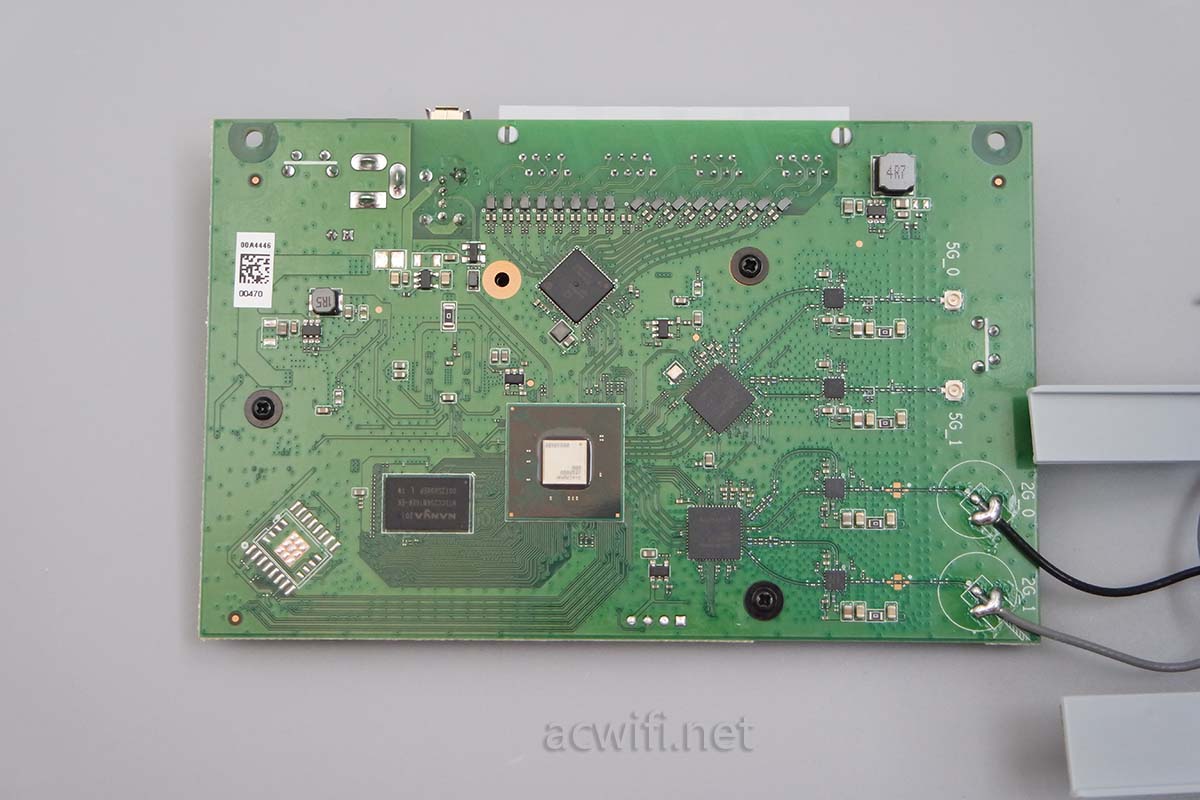

翻过来看主芯片的那一面,我定义为主板正面:

360V6拆机

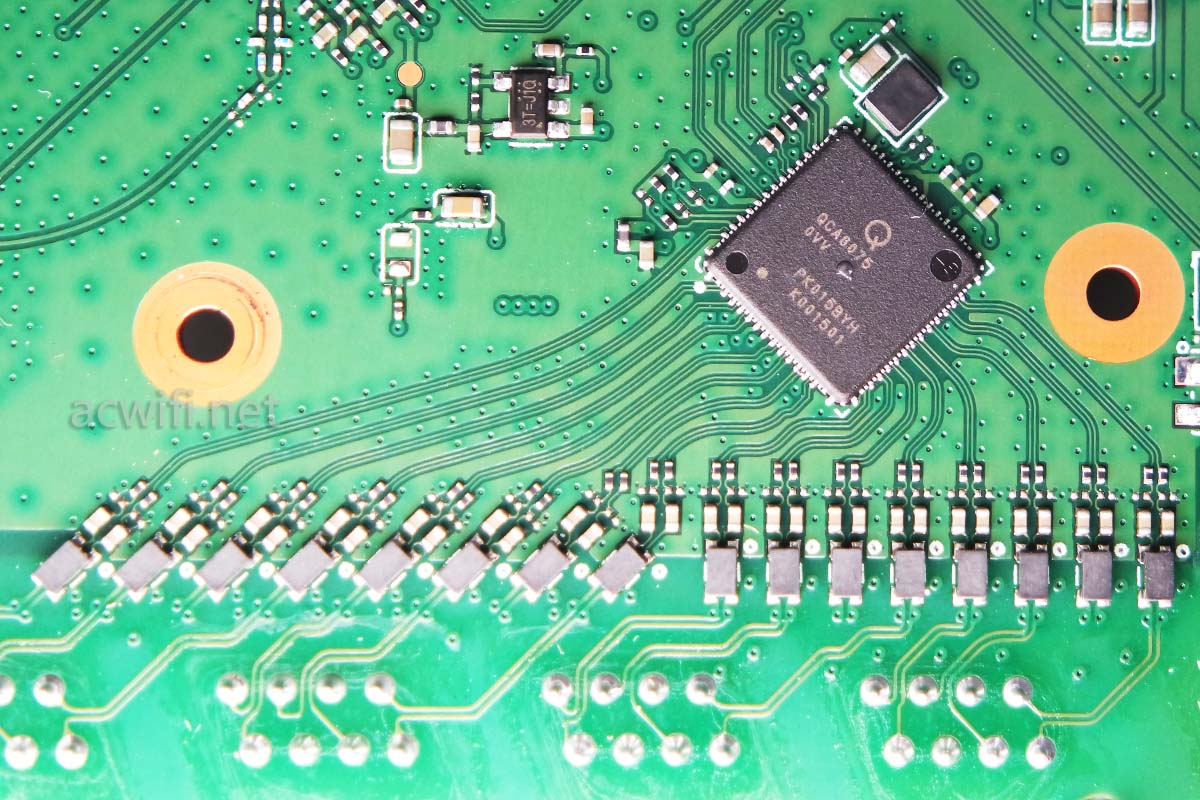

先看网口附近的千兆交换机芯片,型号是IPQ8075,从它身上引出了许多电路,连接着诜 我个小元件,这些就是网络变压器,据说比传统大的黑的网络变压器要贵上一截,有利于走线,减小PCB面积,防雷击等。

360V6拆机

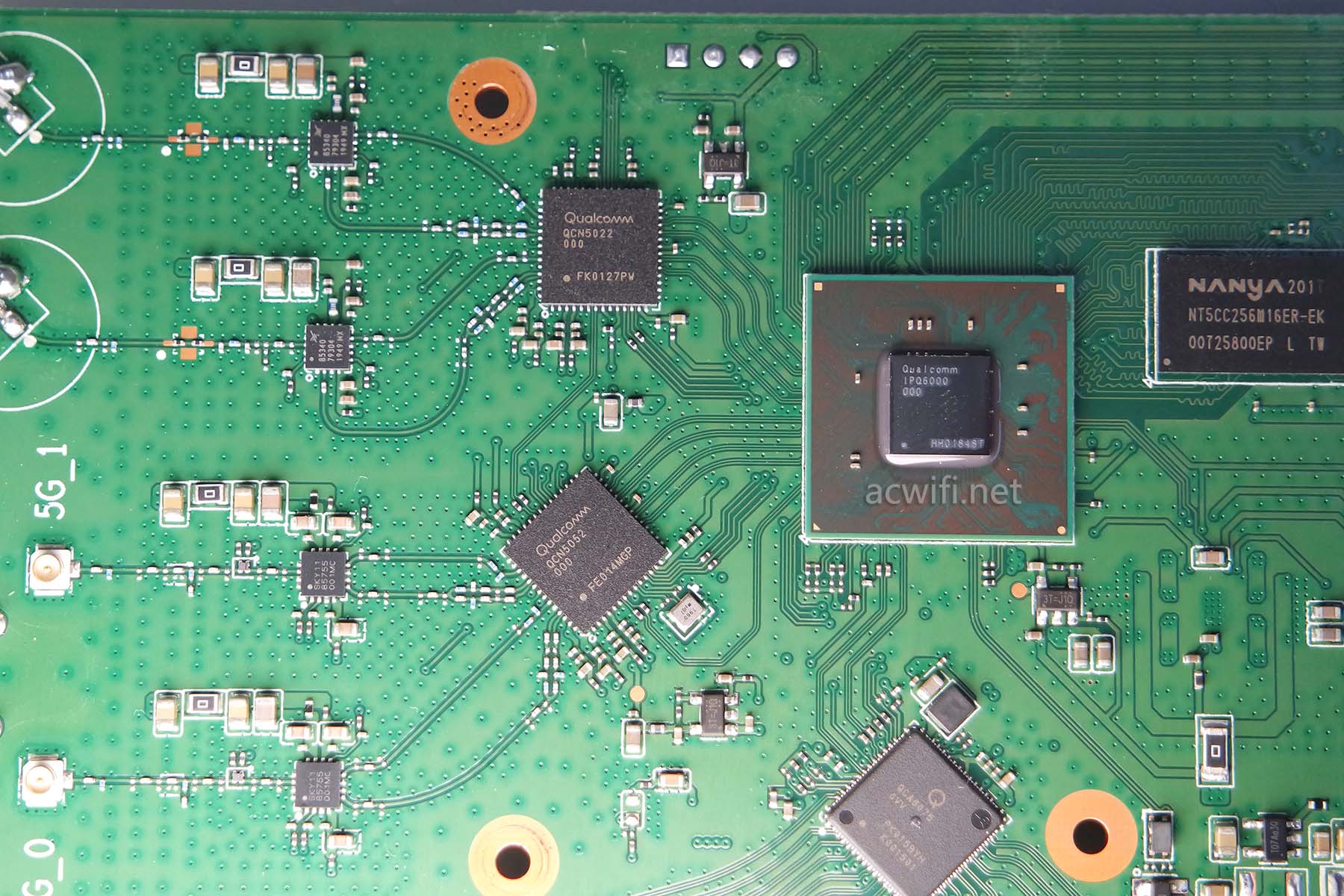

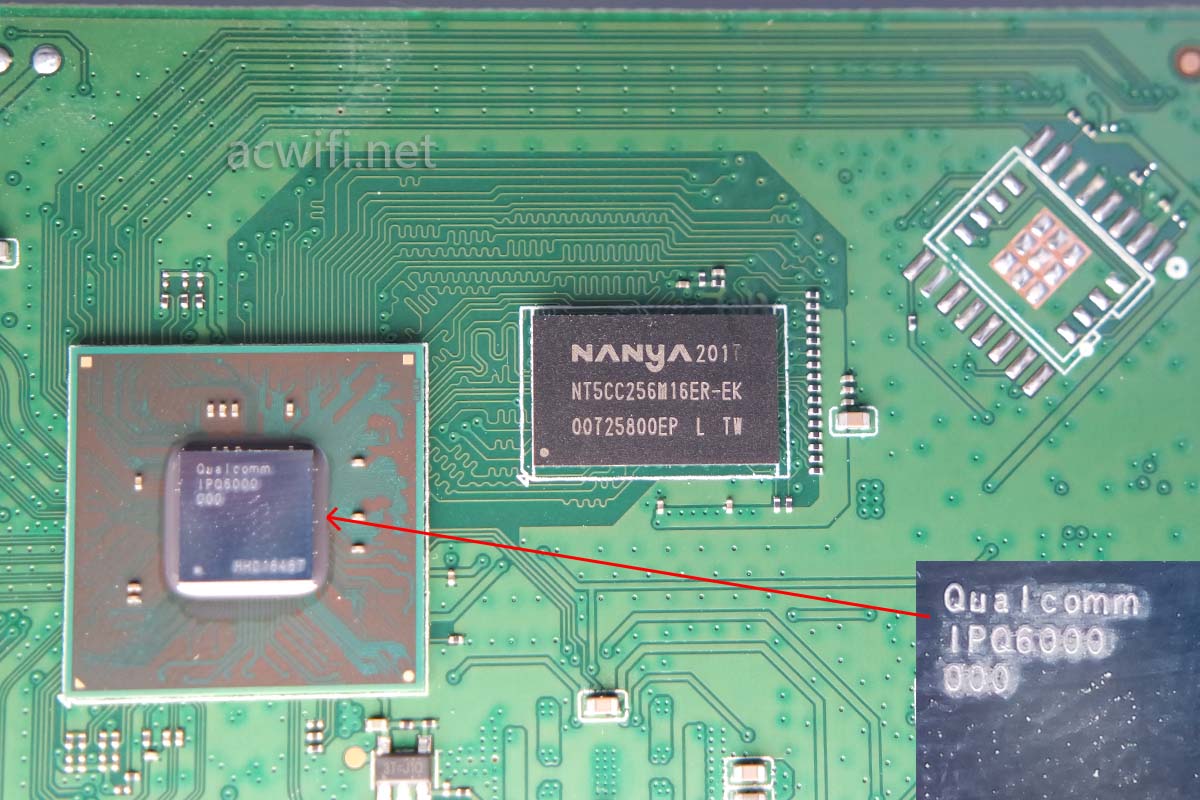

CPU型号是IPQ6000,高通的四核1.2GHz CPU;旁边有一颗内存芯片,型号是NTCC256M16ER-EK,容量是512MB,想不到会有512MB内存(小米AX1800和红米AX5内存是256MB)。

360V6拆机

现在来看无线射频电路。

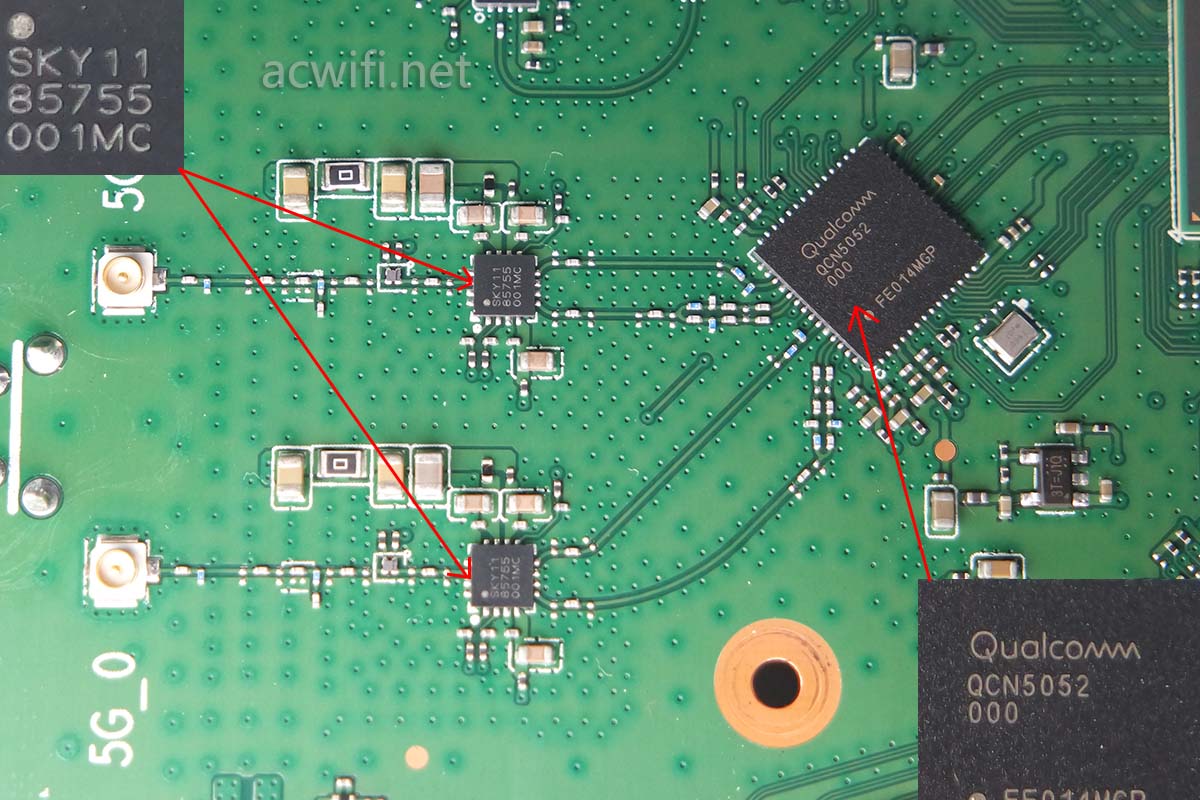

5G无线芯片是QCN5052,802.11ax, 2x2mimo,在80MHz下,最高速率1.2Gbps,如果是WIFI5手机,最高速率866Mbps。

外置2颗独立功放芯片,上面丝印着“SKY11 85755”,型号是SKY85755-11,美国Skyworks公司的产品,它集成了功率放大器和低噪声放大器还有射频收、发切换开关。

360V6拆机

它的参数如下:

Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package (MSL3, 260 °C per JEDEC J-STD-020)

看参数功率不是很高,取出对应WIFI6的放大参数MCS11 +18 dBm来跟小米AX1800(+16dBm MCS11)和红米AX5(+16dBm MCS11)比较,可以看出360这款采用的SKY85755-11要高2dBm。

而我拿我的神机小米4C在楼下D点位置测速,比红米AX5高出40多兆(300兆宽带)。以后会做详细测试对比。

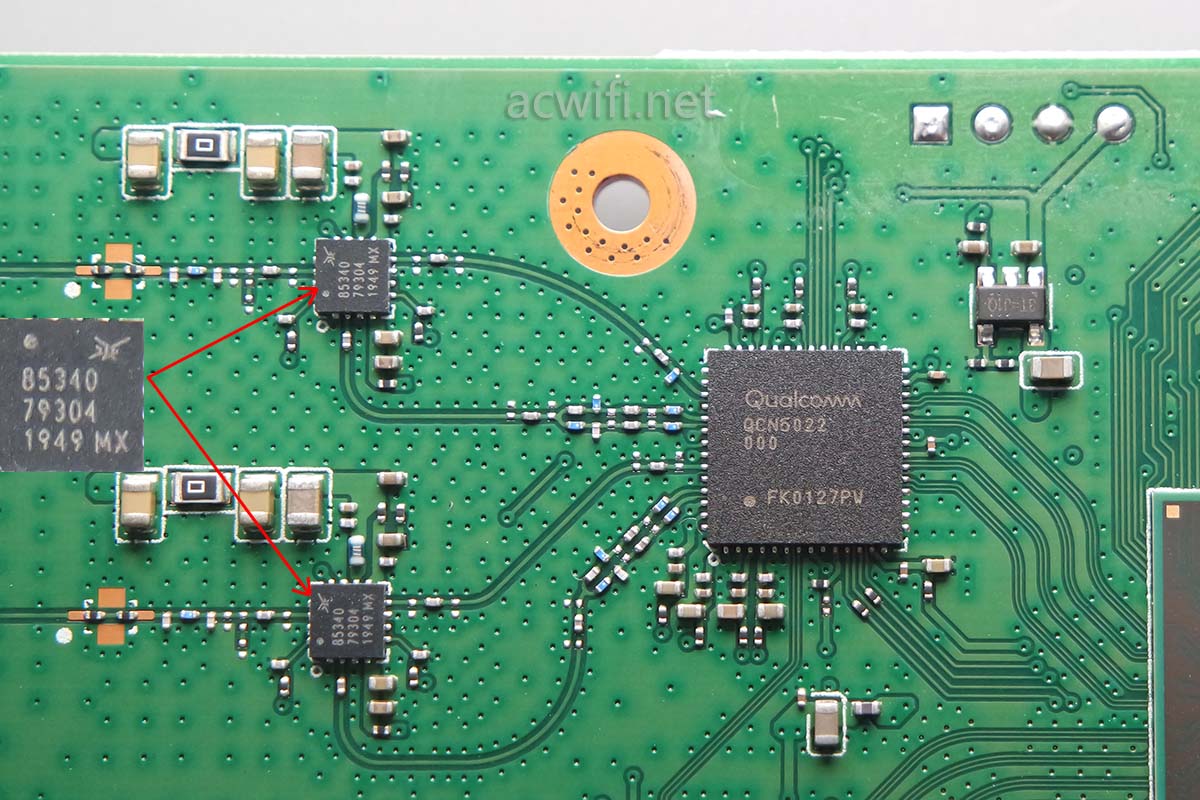

2.4G无线芯片是QCN5022,支持802.11ax,2x2mimo,最高速率573Mbps。外置2颗独立功放芯片,上面丝印着“85340 79304”,我估计型号是SKY85340-11,没找到这颗芯片的详细资料。以后找到了再补上。

360V6拆机

主板上的主要芯片如下图,点开查看大图:

360V6拆机

在此360V6已经拆机完成。在装回机器时候我有想过要不要在芯片上加装散热片,但想一想,既然厂商在主板背面安装了散热片,证明散热没问题,不然故障返修率高就会志死厂商。后来我运行了大半天,温度没有像华为AX3 pro那样高。我喜欢“三文治”的散热方案,前面和背面都有散热片夹着多好呀。

360V6有USB口,APP里有备份手机相册的功能,是不错的卖点。现在多数300元内的无线路由器都舍弃了USB接口,这无疑是一个好的卖点。

我尽量在近几天做完360V6跟红米AX5的对比测试,之后对360V6的mesh进行测试;然后等到红米AX5在七月固件更新mesh后再做AX5与AX1800的mesh测试。大概是这样安排!
