LINKSYS MX5300拆机

动手拆过一次,因为没有成功所以等做完评测再继续探索怎么拆开它,第一次是拆了底部,而不知道顶盖是可以拆出来的,因为看着像没有缝,没敢用力撬开,更怕搞坏了里面的天线而影响测试数据。所以直到现在才敢动它。这次我直接从顶部开始拆。图片非常多,因为结构复杂,散件很多,三频无线路由器,因为三频,芯片也多。

LINKSYS MX5300评测,对比华硕AX6600M

第一次拆机只拆到这里就无从下手了:

MX5300拆机

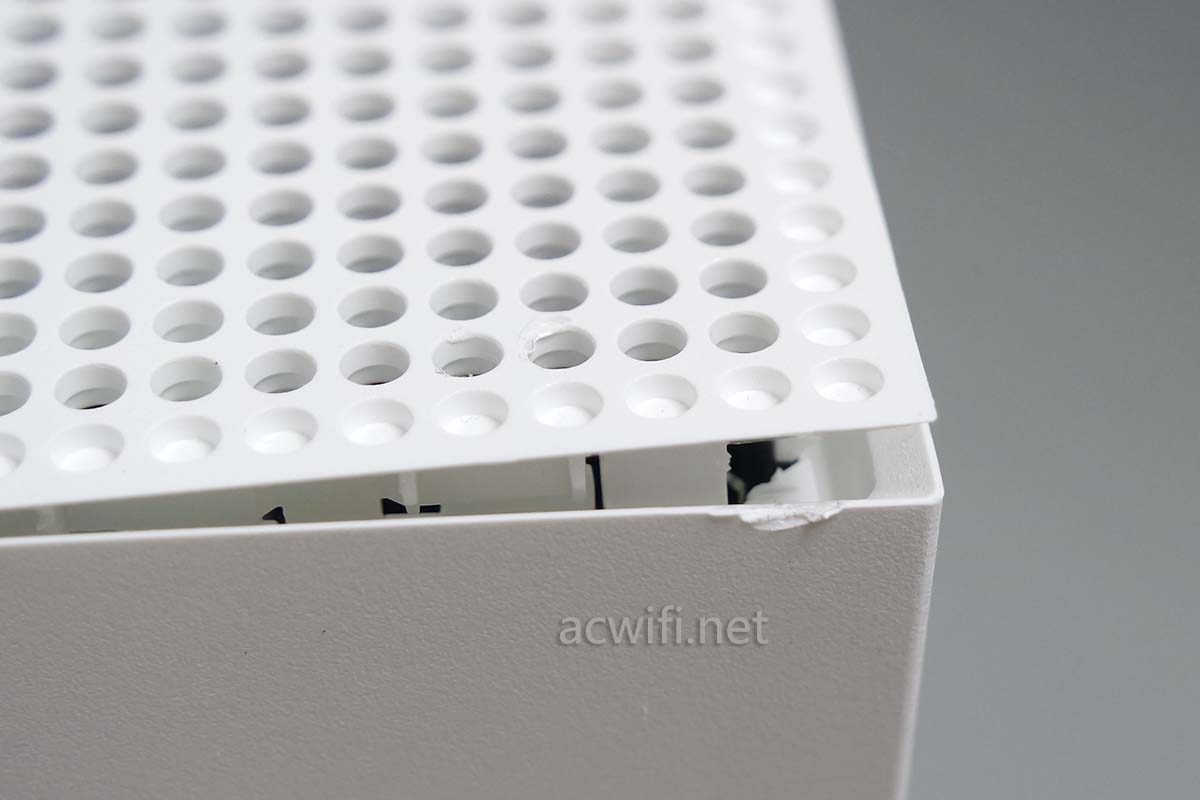

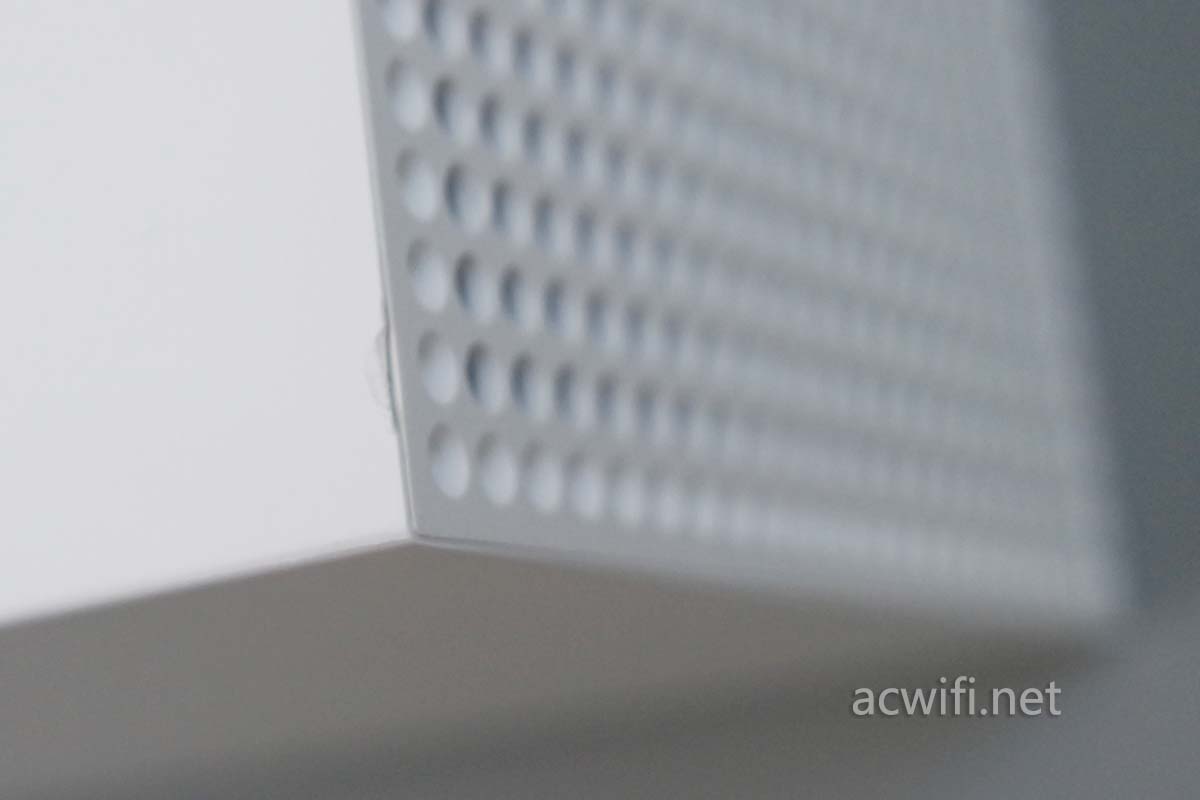

这图是我拆机之后装回完好时候拍的,有破口了。MX5300拆机

现在开始吧,用薄的金属撬棒用力插进去,要用力插,力不到不为财!

MX5300拆机

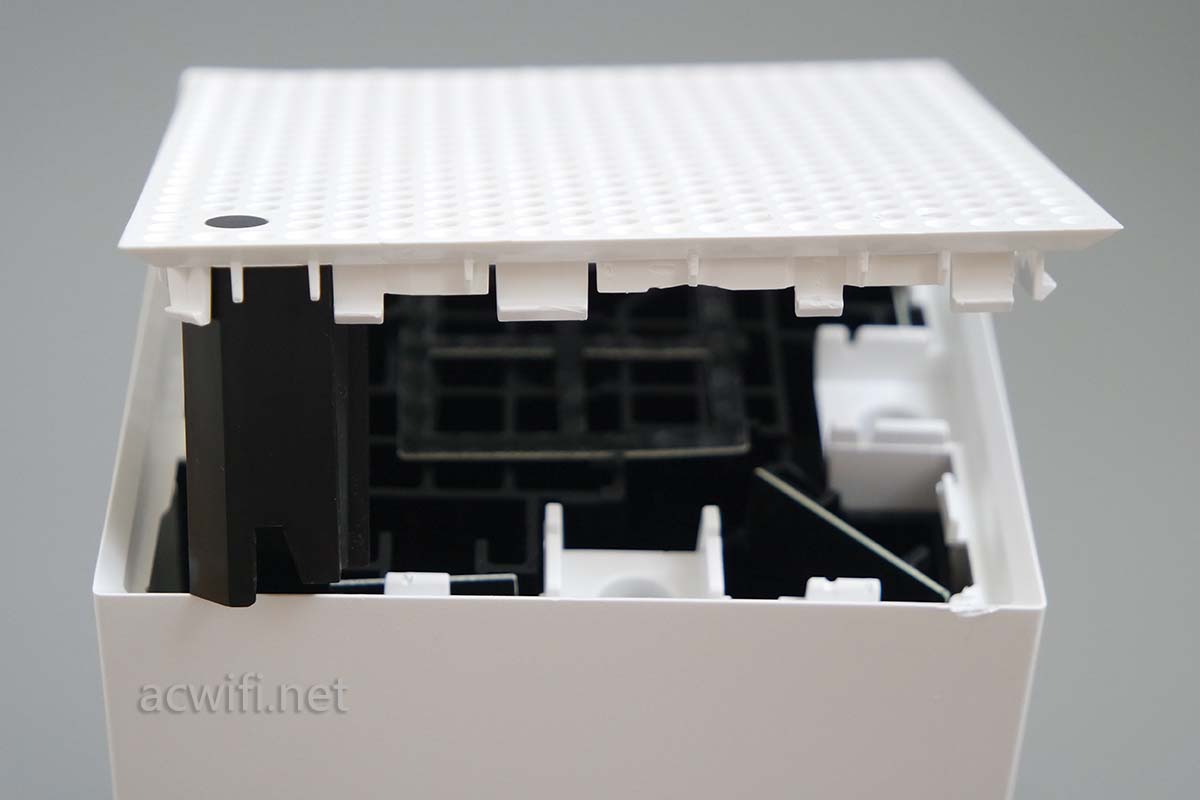

四个边慢慢撬开,就可以拿走顶盖了,

MX5300拆机

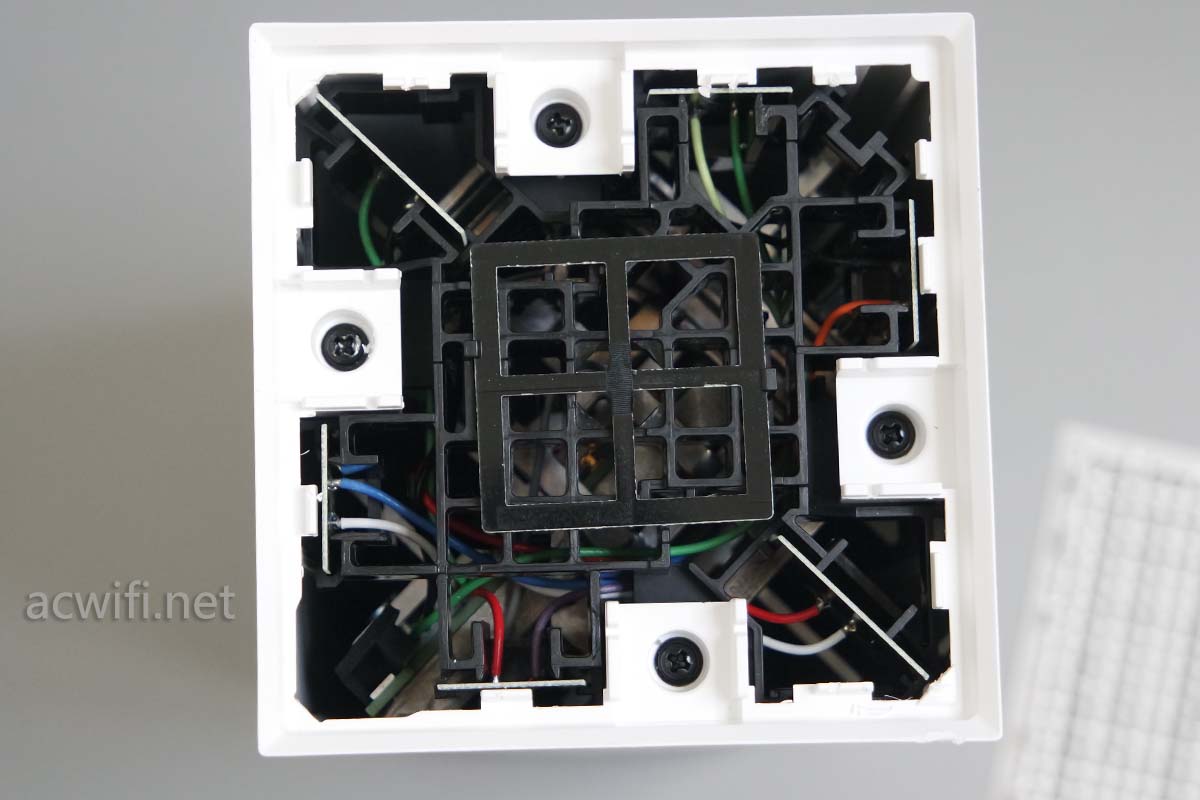

拿着顶盖,看见天线陈列了,密密麻麻的。看见有4颗螺线,先不动它。第一次拆它时,使劲都拖不出来主体,就因为顶部这里有4个螺丝固定着。先不动螺先,现在去拆机身底部:

MX5300拆机

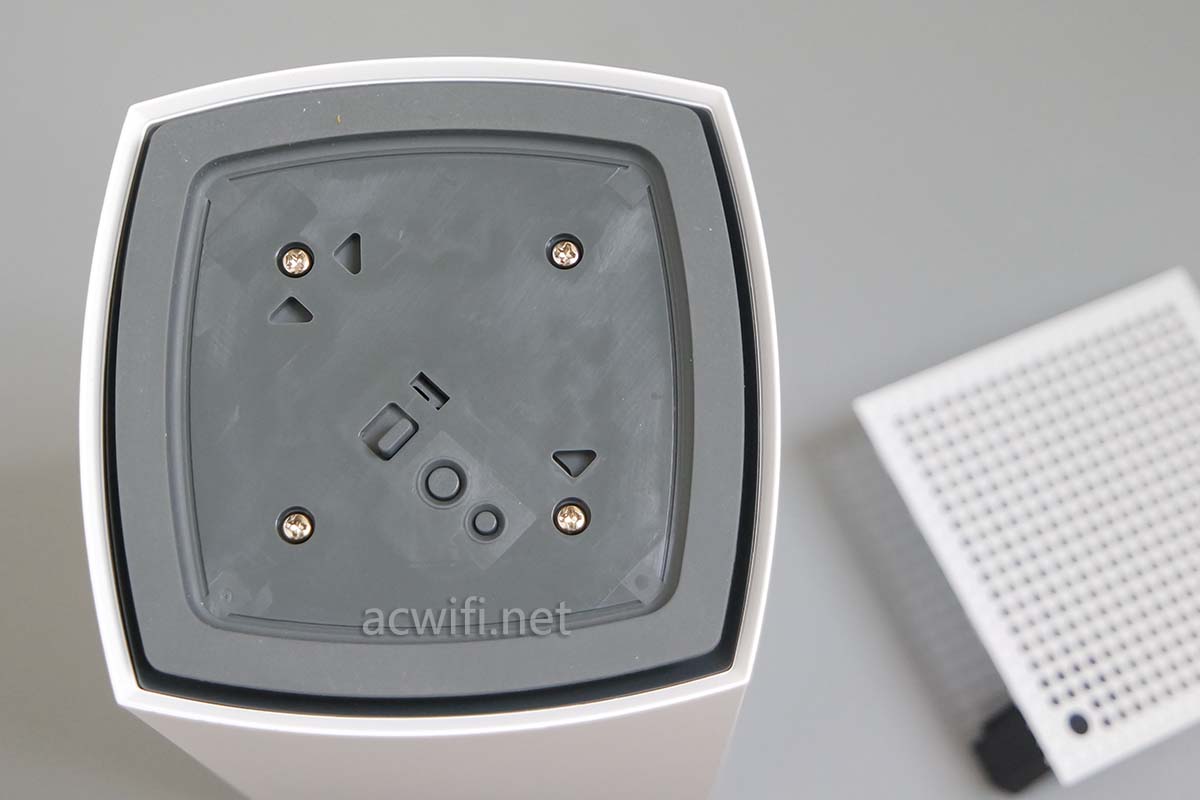

机身底部好打开,撕开底部的标签纸就行了。也有4颗螺丝:

MX5300拆机

拧出螺丝后:

MX5300拆机

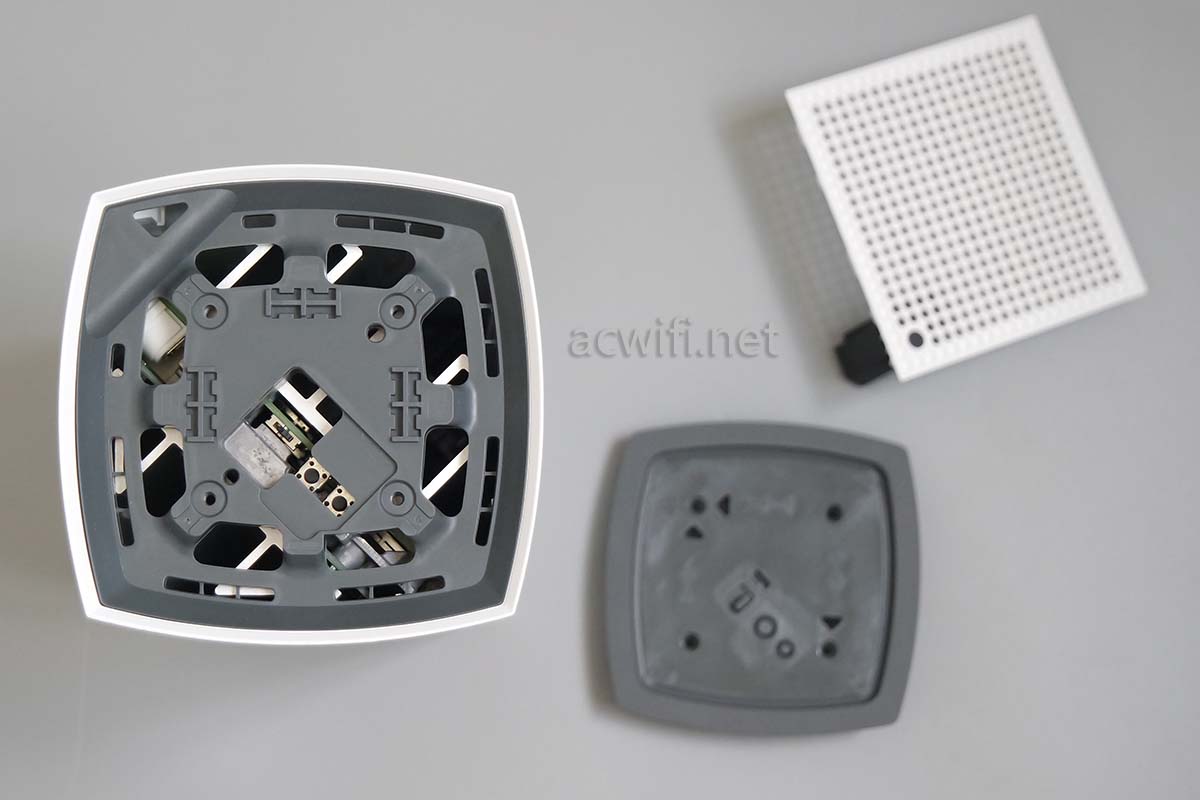

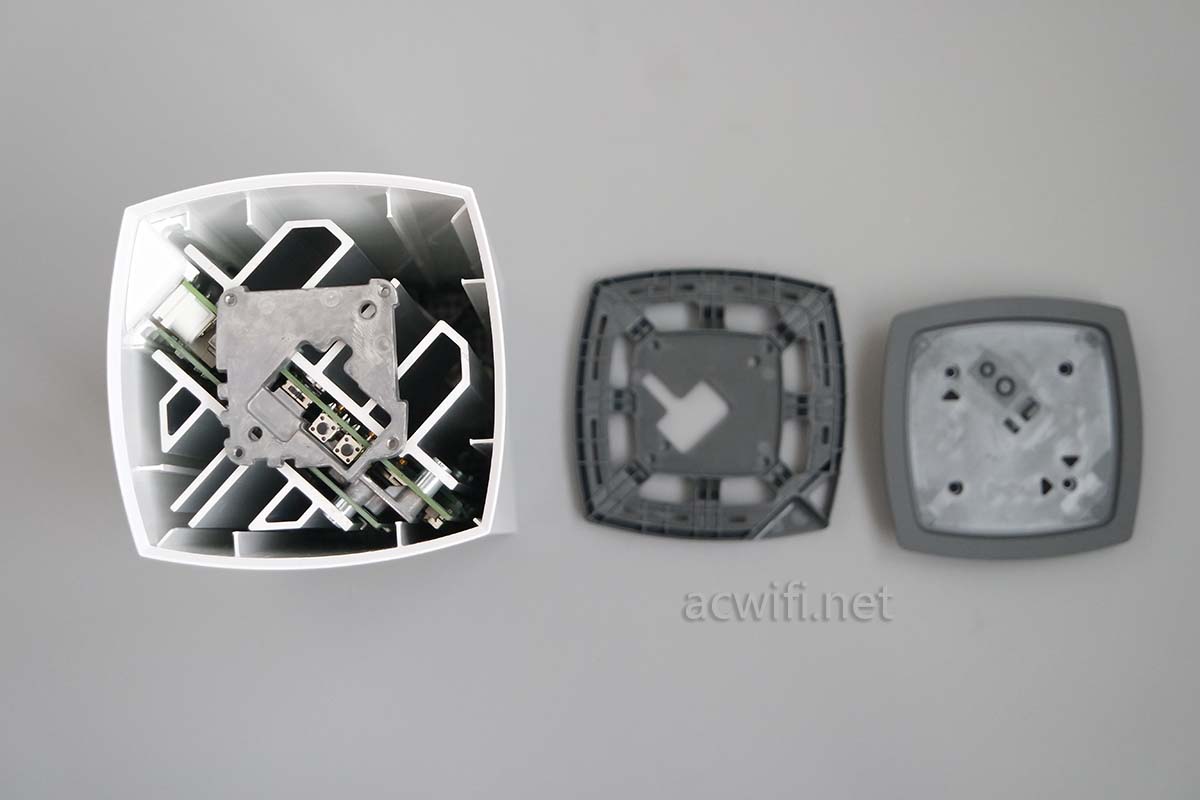

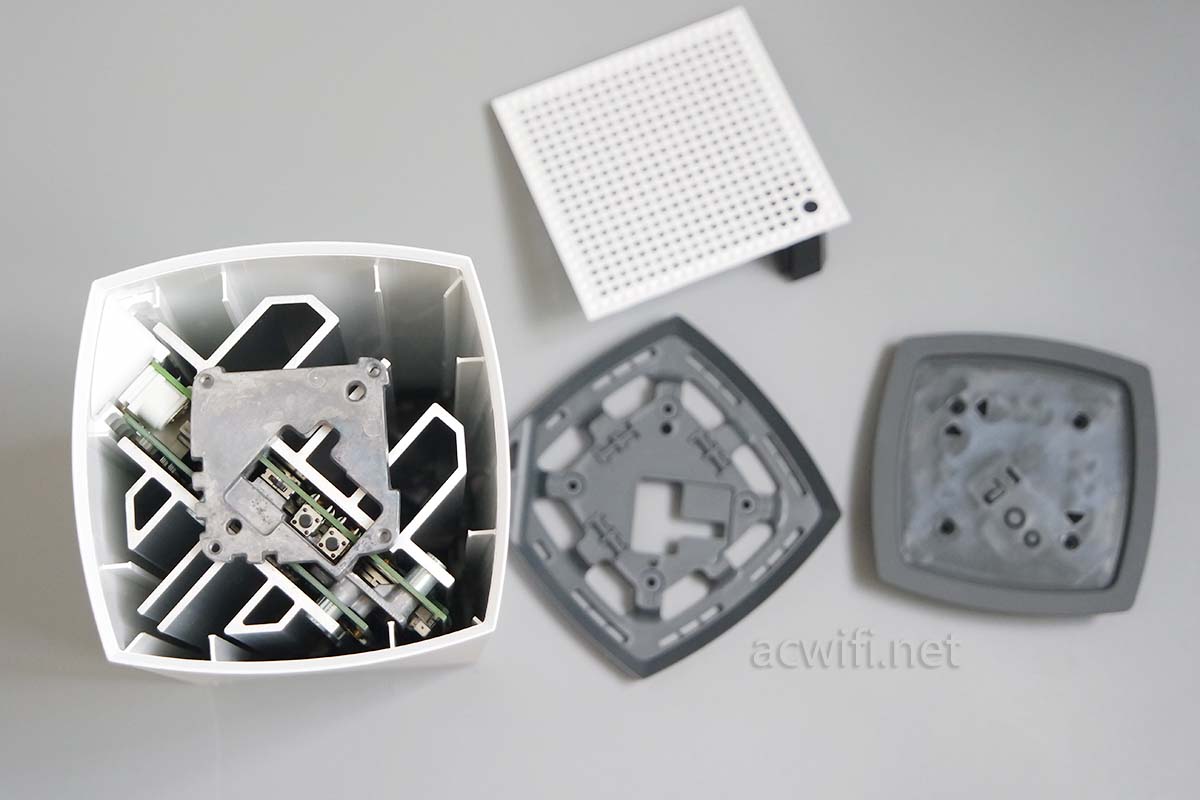

还有一层底壳,徒手直接拿出来就行,看见里面的主体了。

MX5300拆机

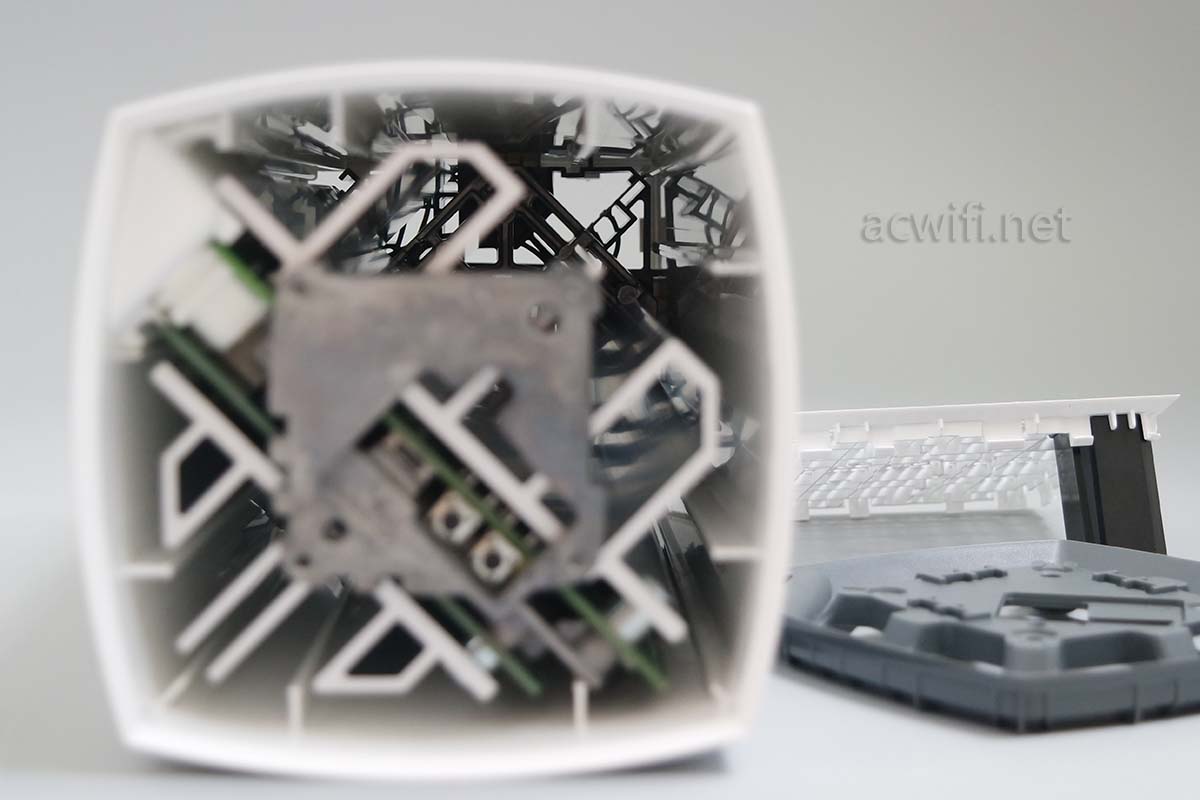

从底部向顶部看去:

MX5300拆机

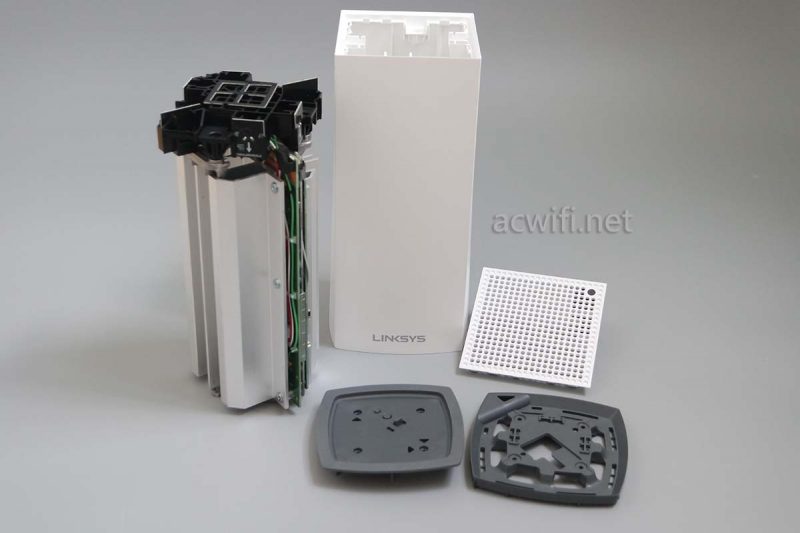

这时把机身立起来,拧出顶部的4颗螺丝,沉重的主体因为万有引力而从卡槽慢慢滑出来,分离出彼此:

MX5300拆机

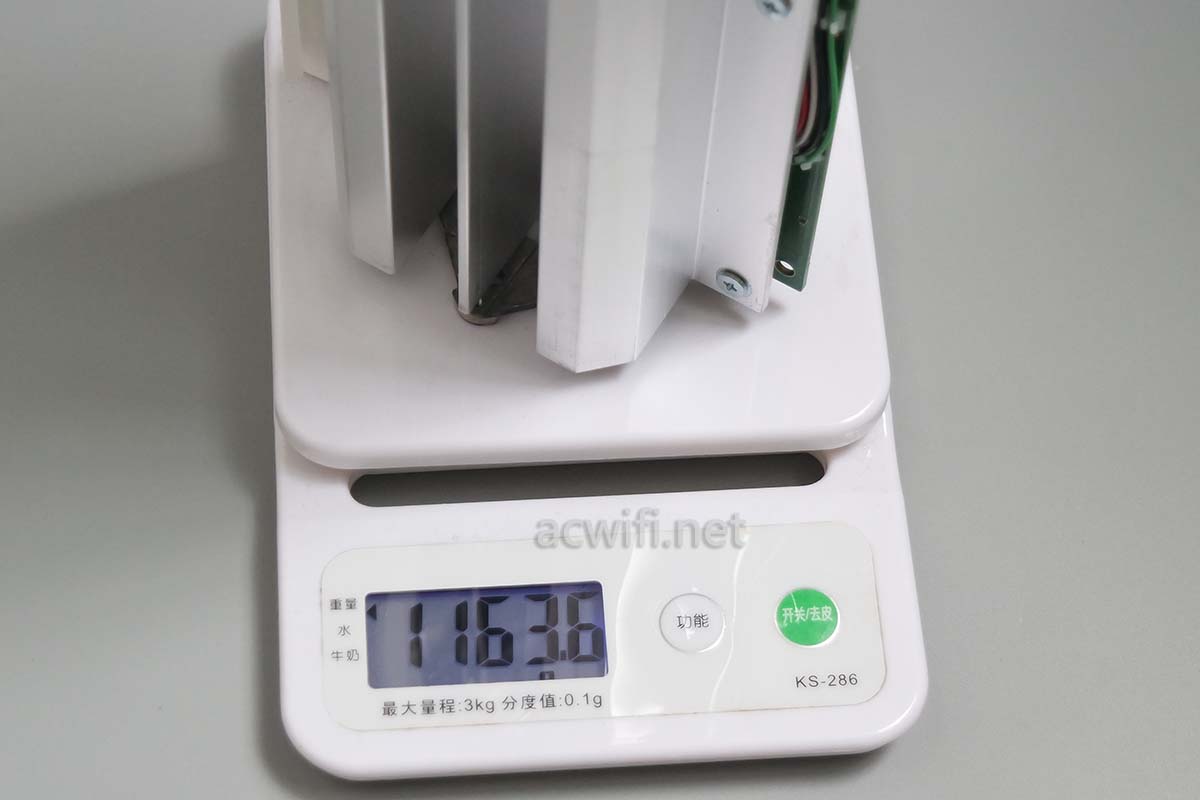

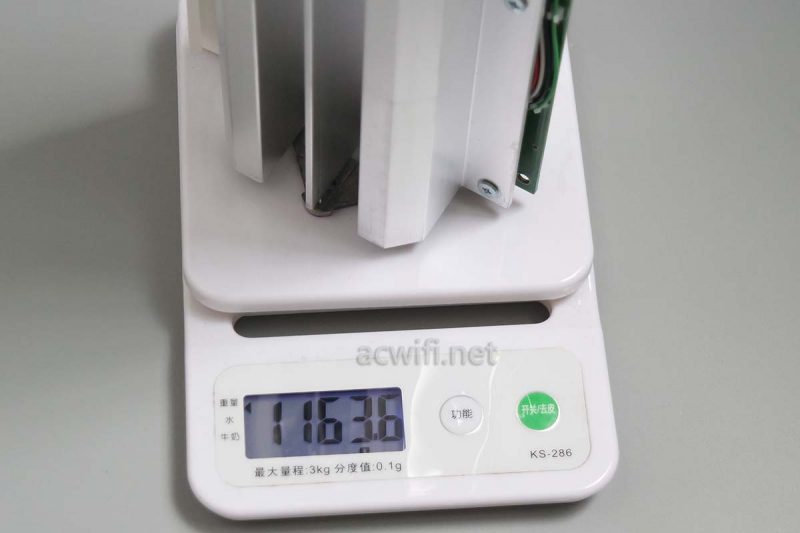

对主体稳重一下吧,1163克。

MX5300拆机

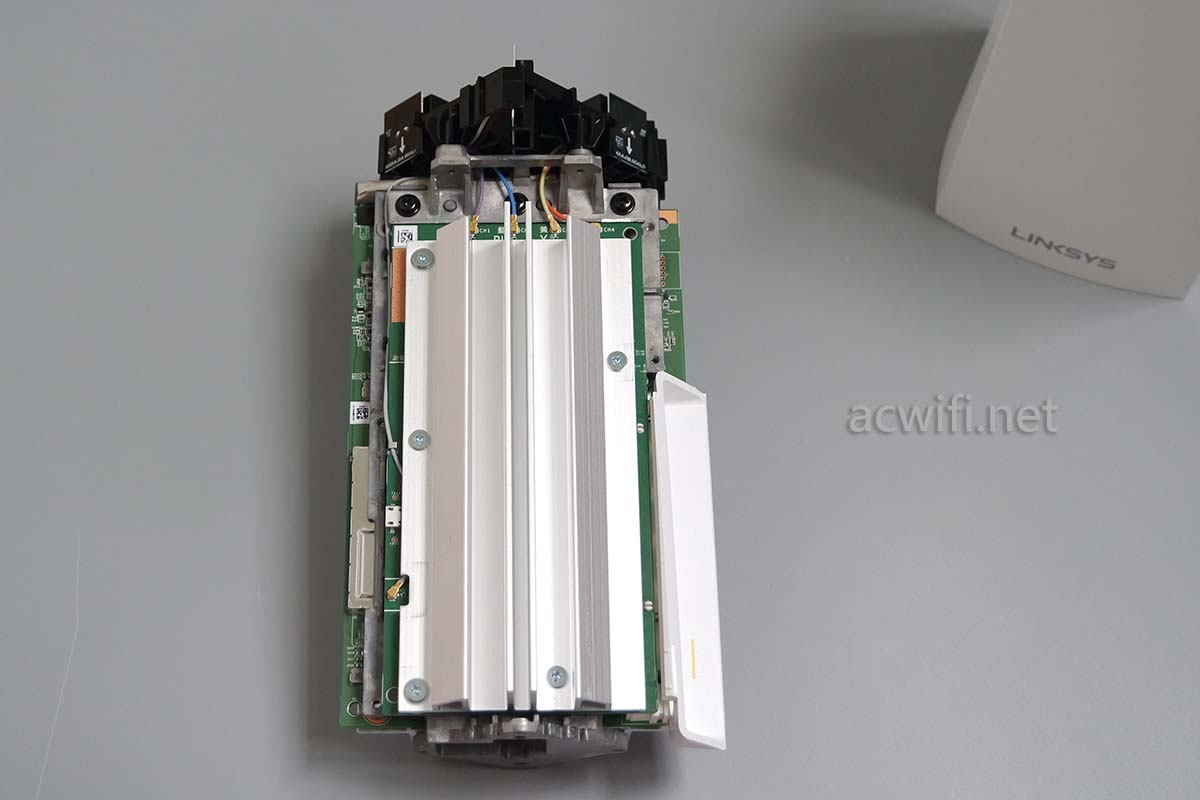

有两片非常巨大的铝散热器,是我看见就在无线路由器里最大体量的散热器了,就是为了不用风扇也有良好的散热吧。就是这2片散热器,导致了MX5300比华硕AX89X还要重。

MX5300拆机

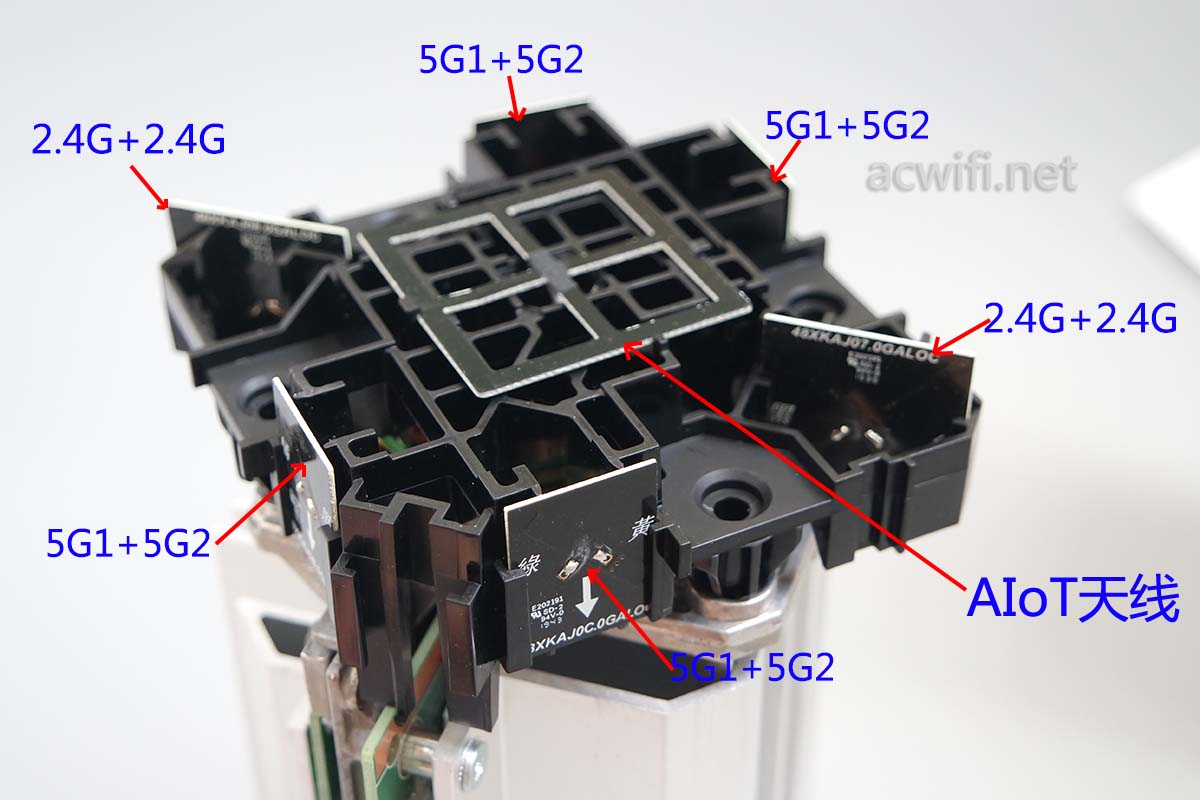

天线馈线一共有12根,三频都是4x4mimo,所以12根,PCB天线有7片,包含了中间的一片AIoT天线,根据各根馈线的连接顺序,我得出如下结论:

MX5300拆机

为什么2片较大的是2.4G天线?因为2.4G的天线要比5G的长。。。。

其中一片5G天线:

MX5300拆机

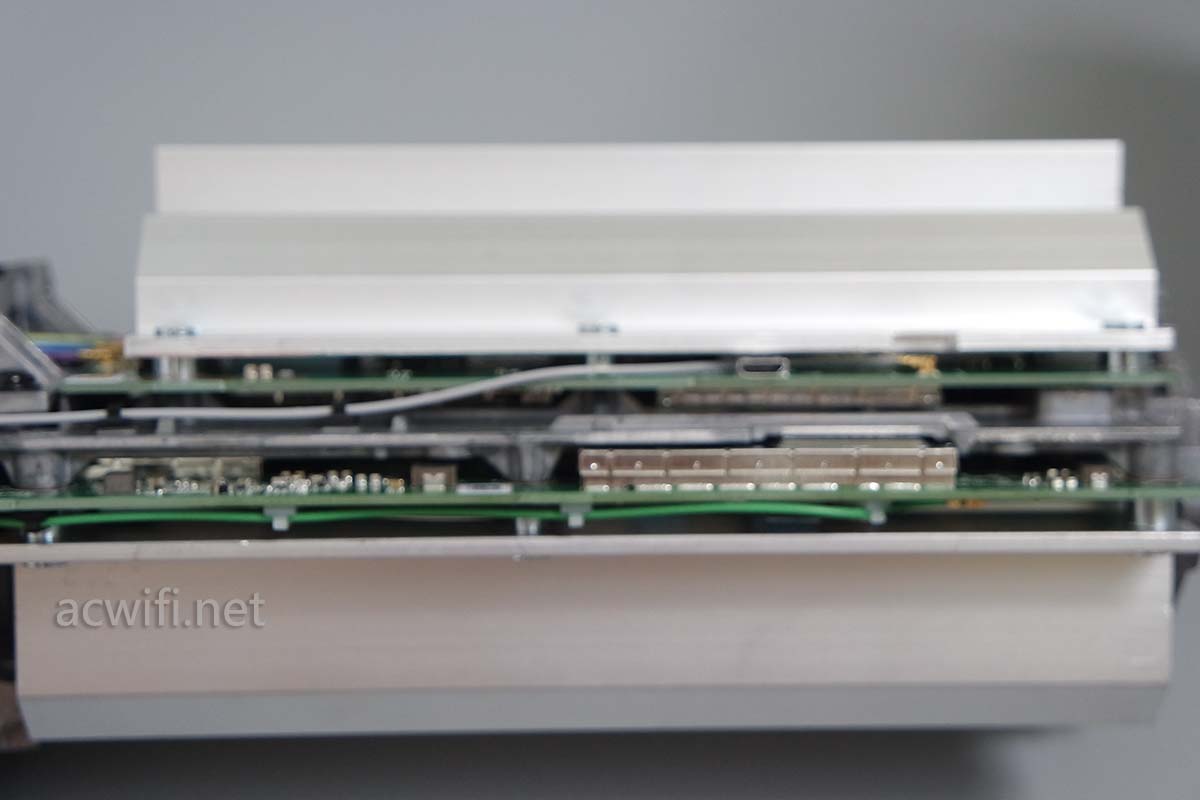

采用子母板的设计,两片电路通过中间的一版铝“镁合金框架”固定和连接在一起。(跑焦了不好意思)

MX5300拆机

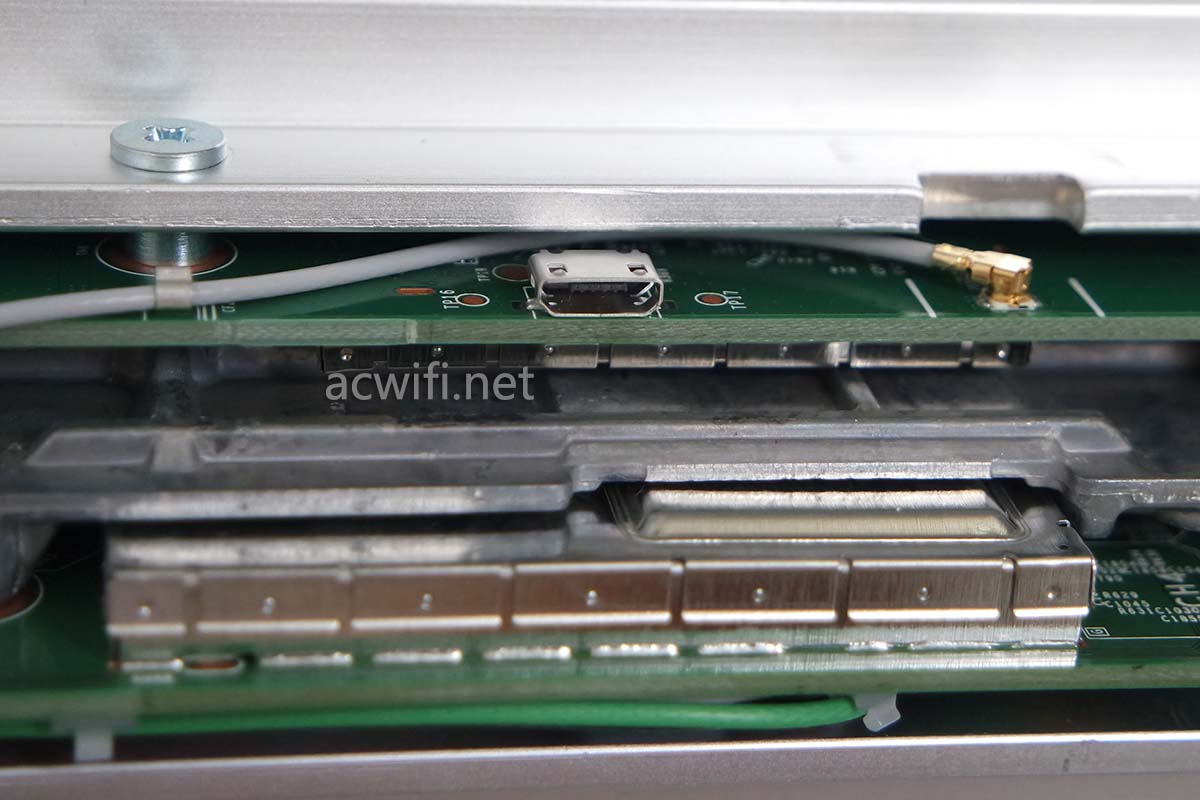

夹心层,咦,怎么有一个mciro usb接口,什么用途呢、

SMX5300拆机

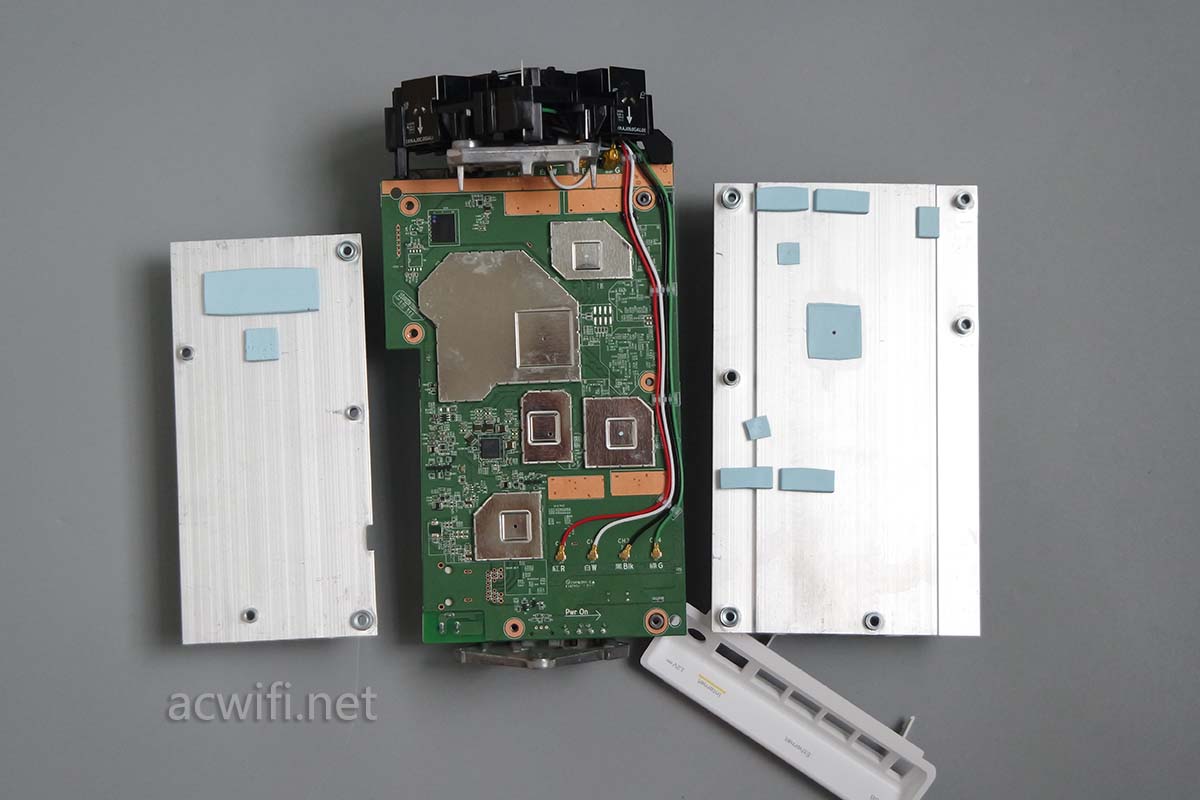

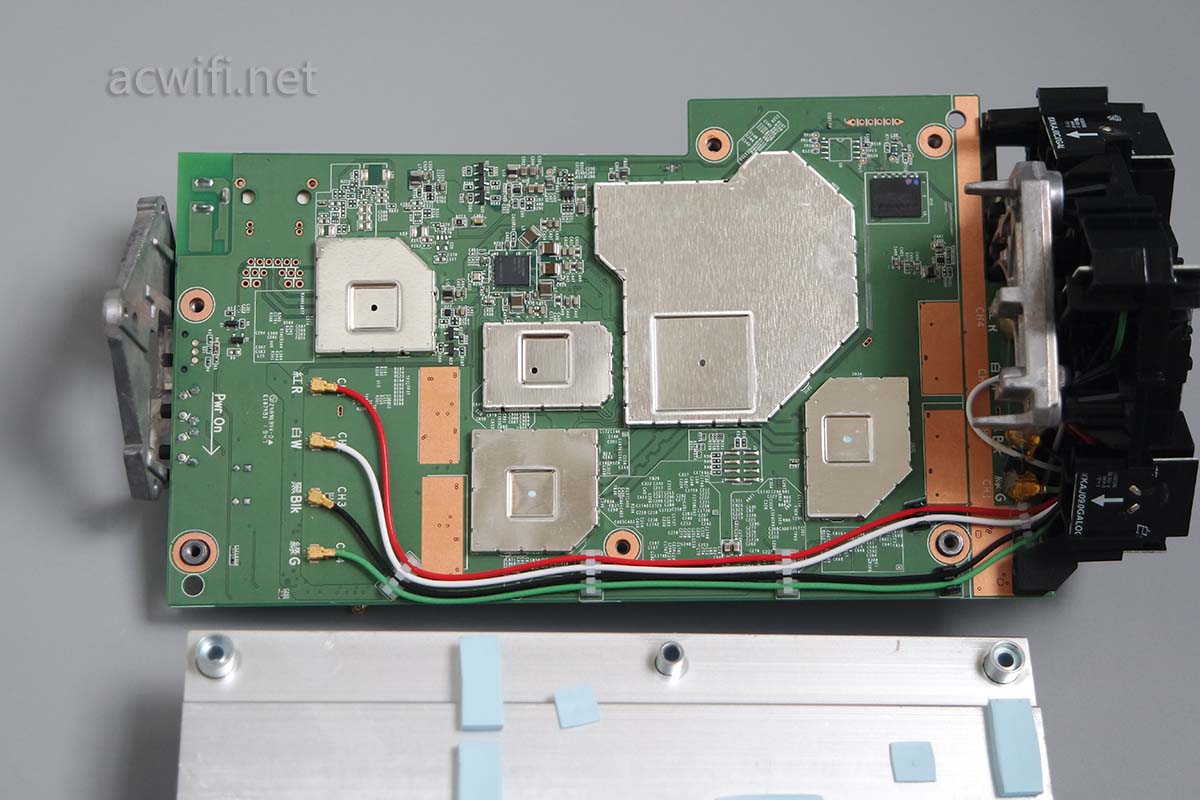

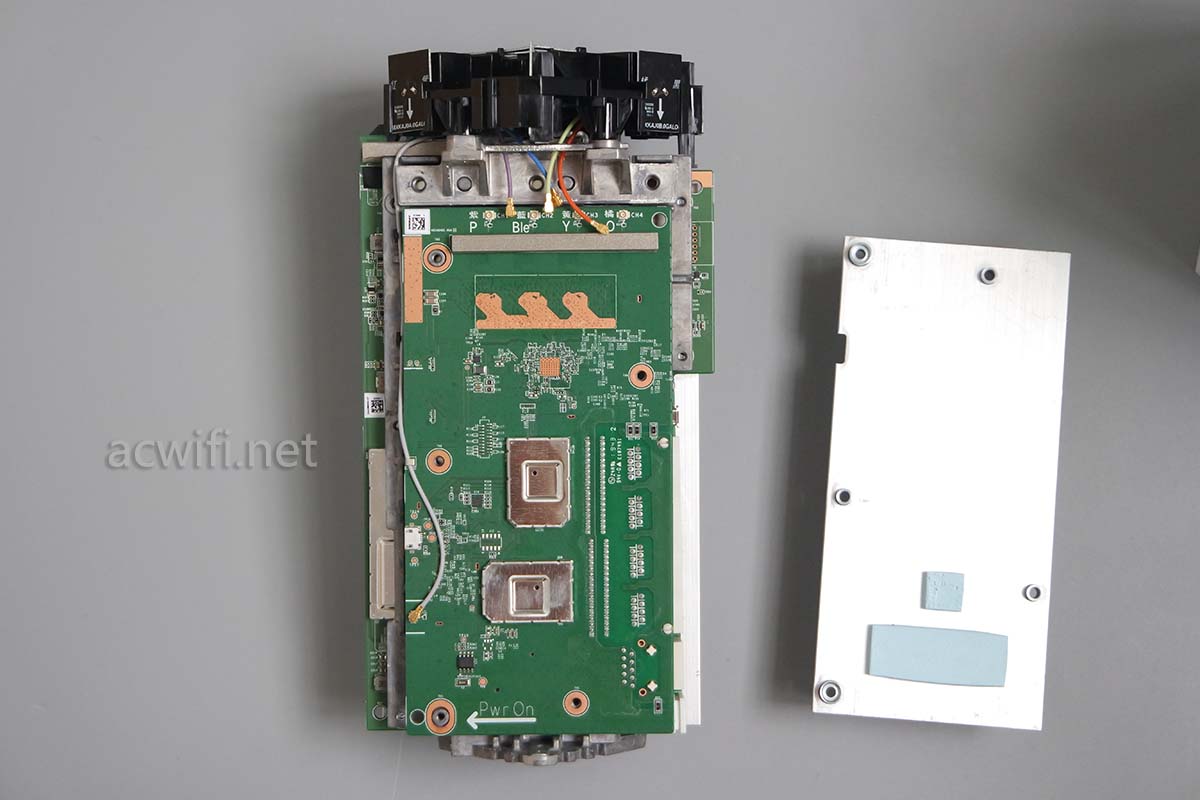

拆开某一面的散热器:

MX5300拆机

上图左边的灰色馈线就是连接AIoT天线的。

另一顶的散热器也取下来了:

MX5300拆机

MX5300拆机

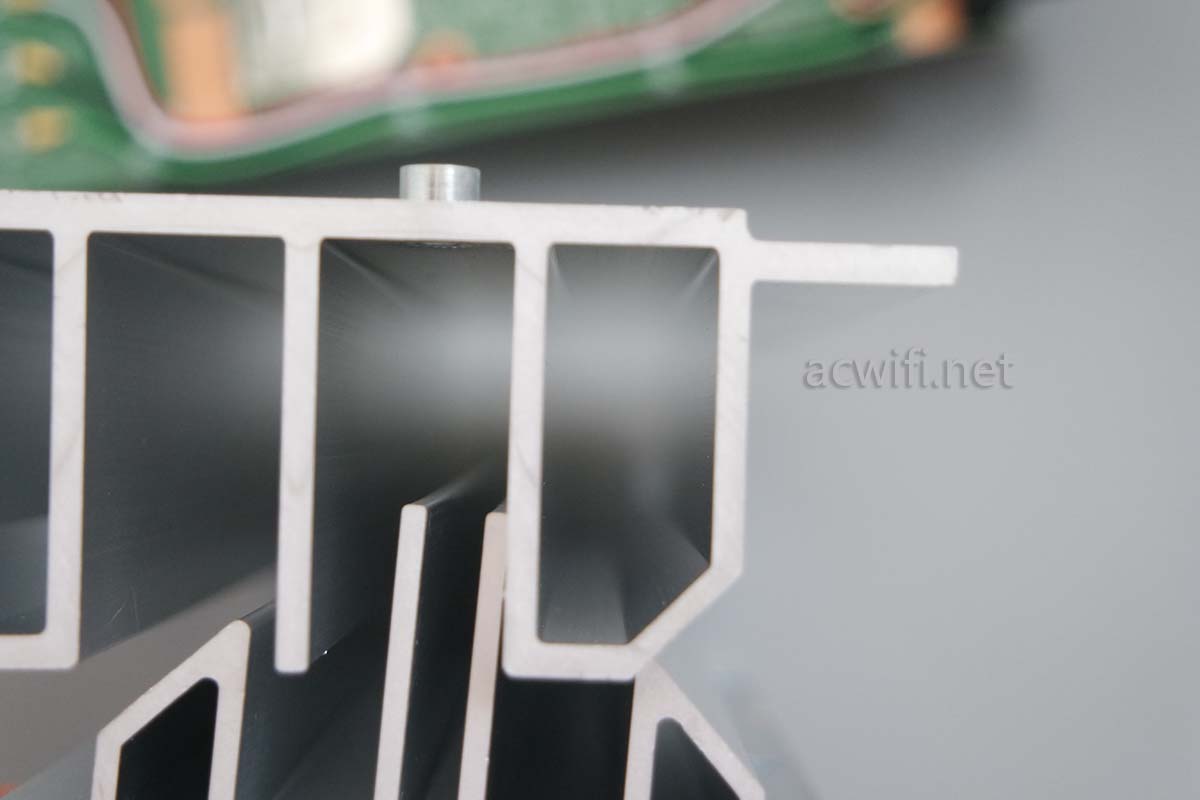

铝散热器里面很多条导流槽,也就是增加了许多与空气的接触面积,热空气在这些槽中自然向上升。

MX5300拆机

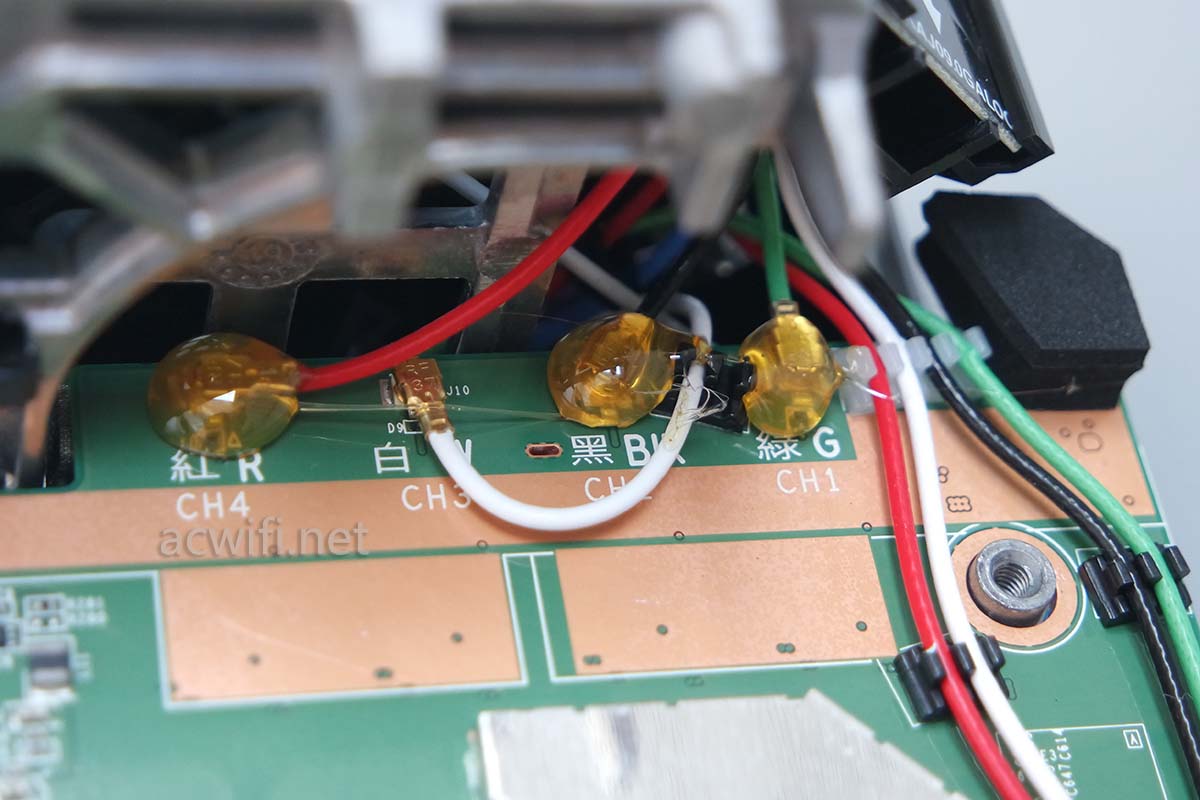

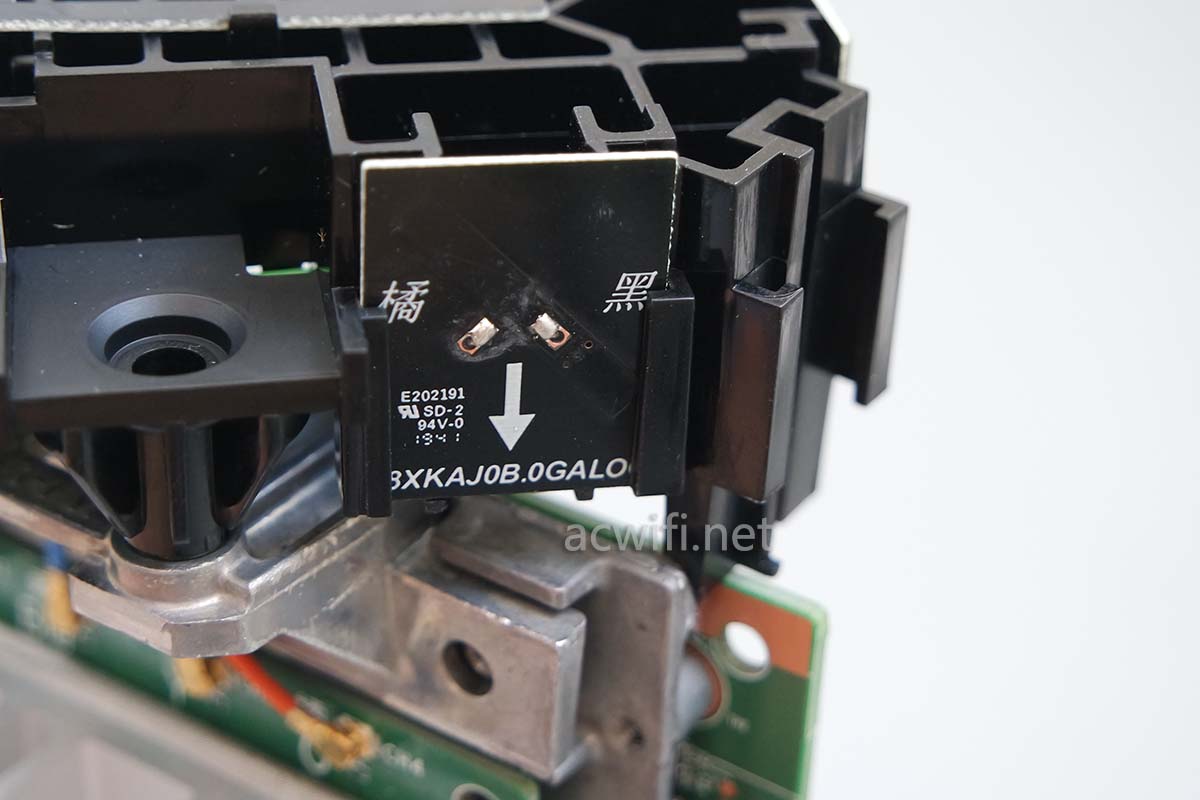

每根都标上颜色,天线顺序很重要,所以我没打算把每一版PCB天线拆开,怕很复原后会影响信号质量,更怕我复原不回去。

MX5300拆机

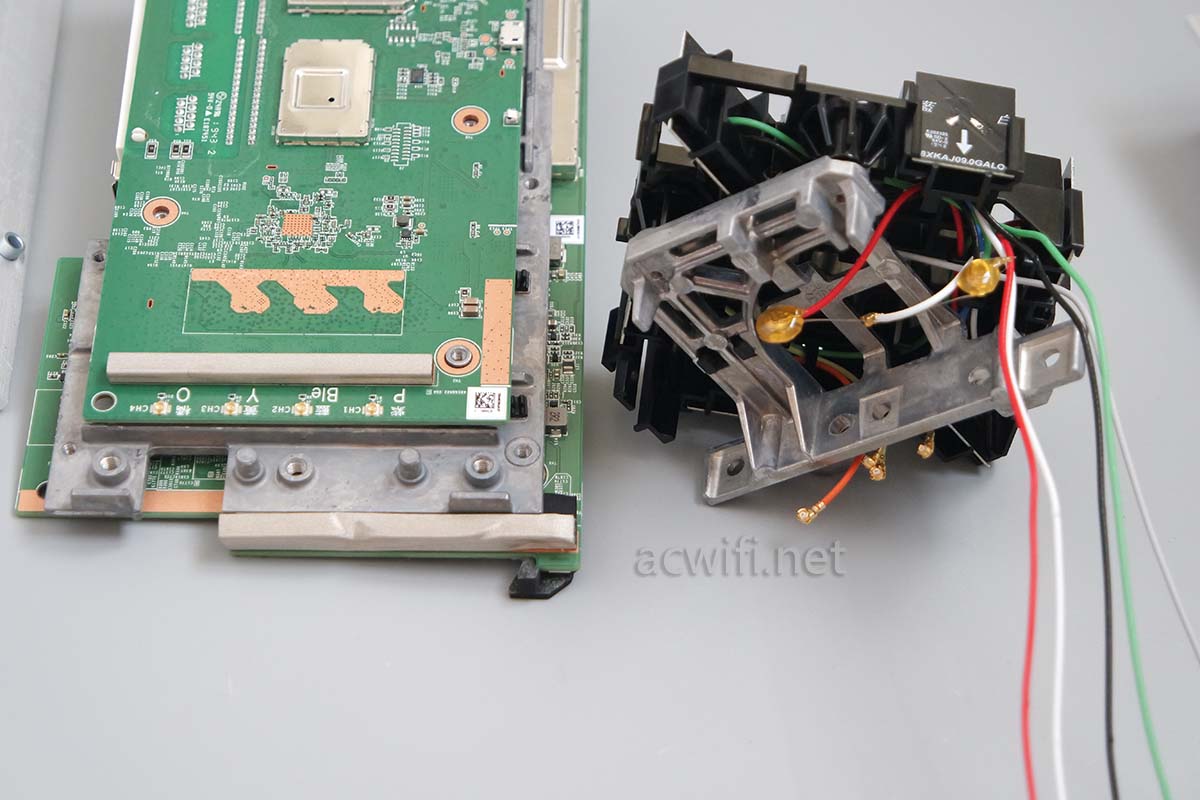

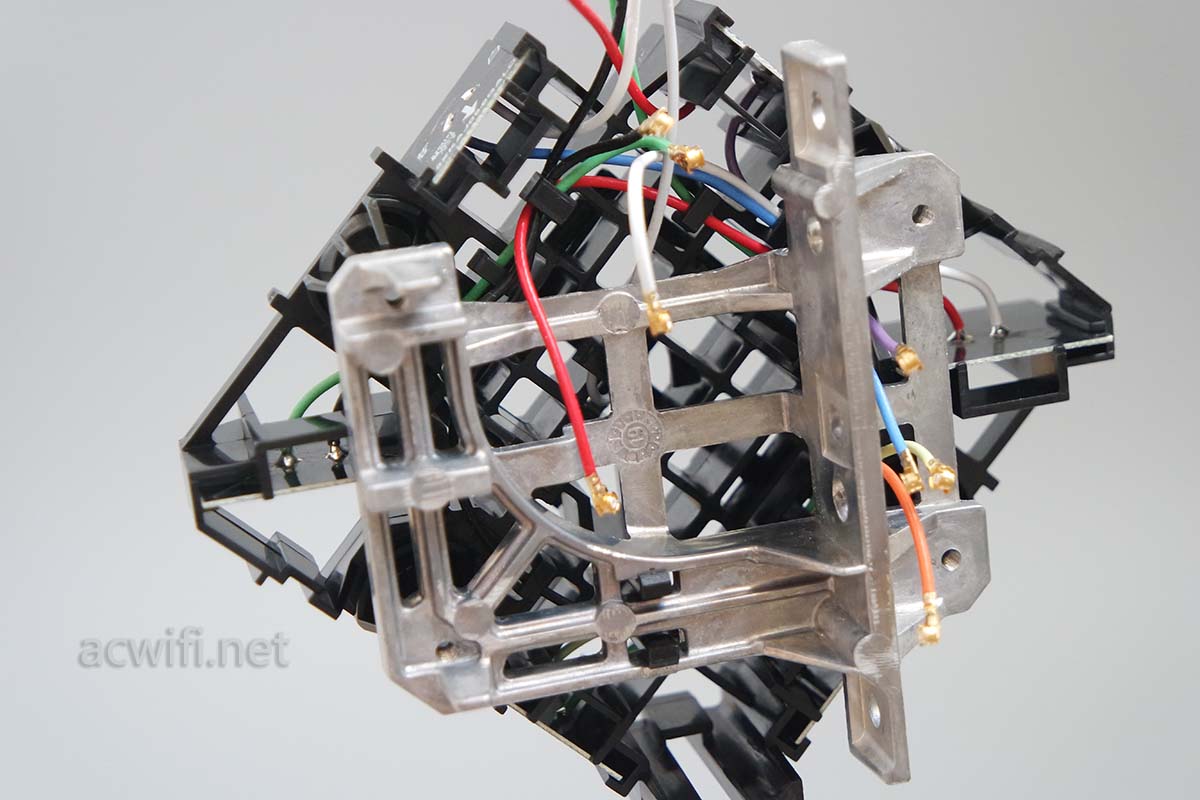

塑料天线组件下方的铝合金组件,因为很轻,所以断定为铝合金。

MX5300拆机

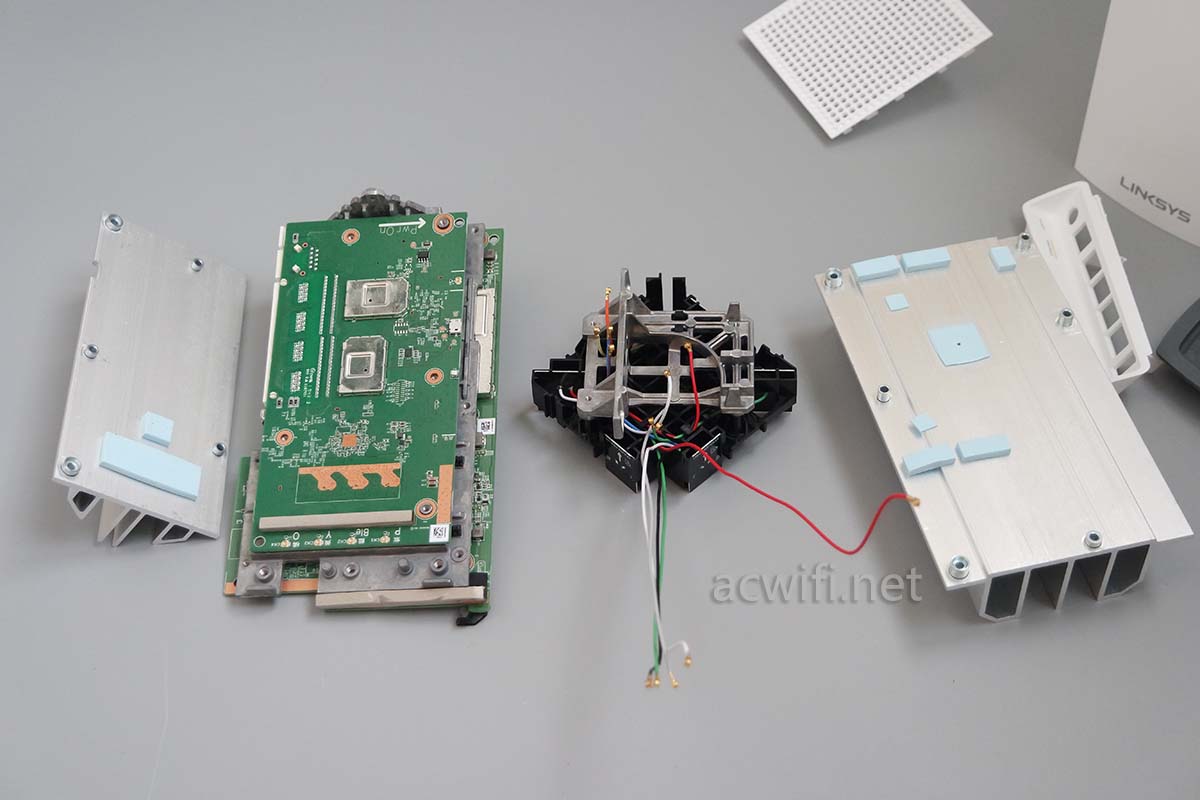

天线组件扔一边不动它了。看上去就像披头散发的一件艺术品,也可以说成很有科技感。

MX5300拆机

MX5300拆机

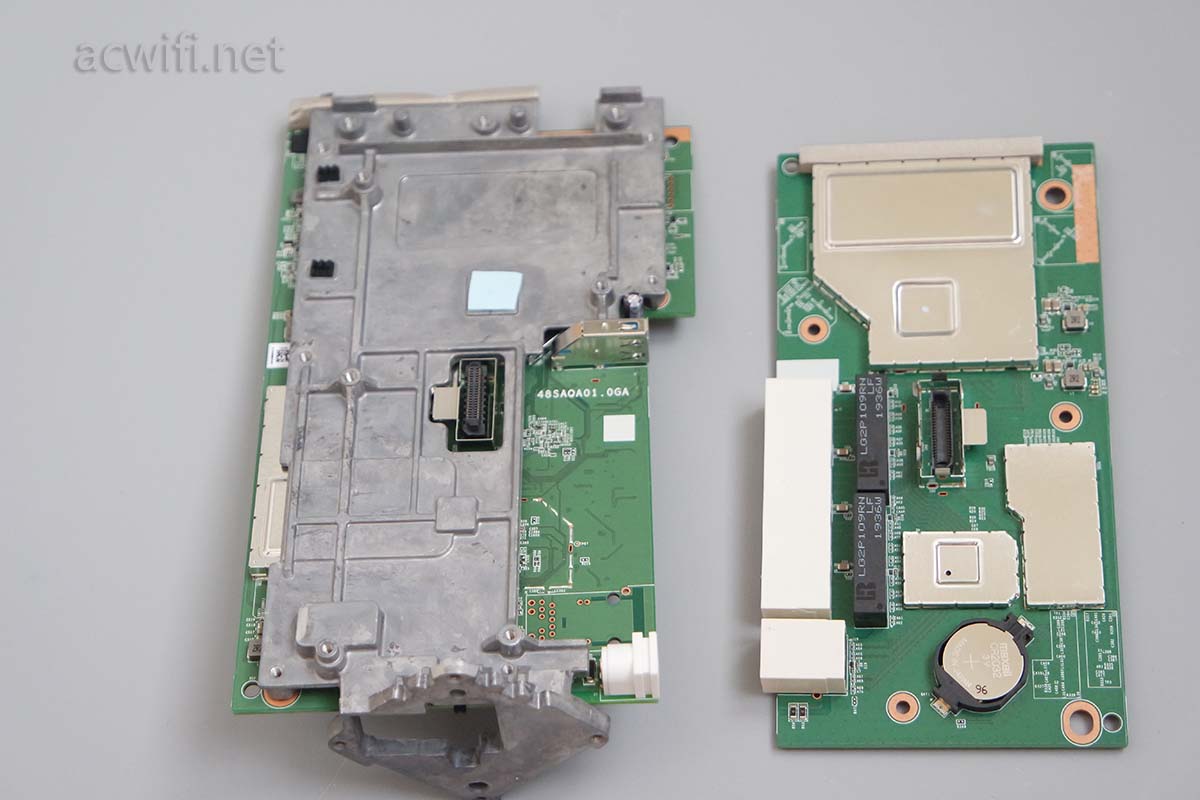

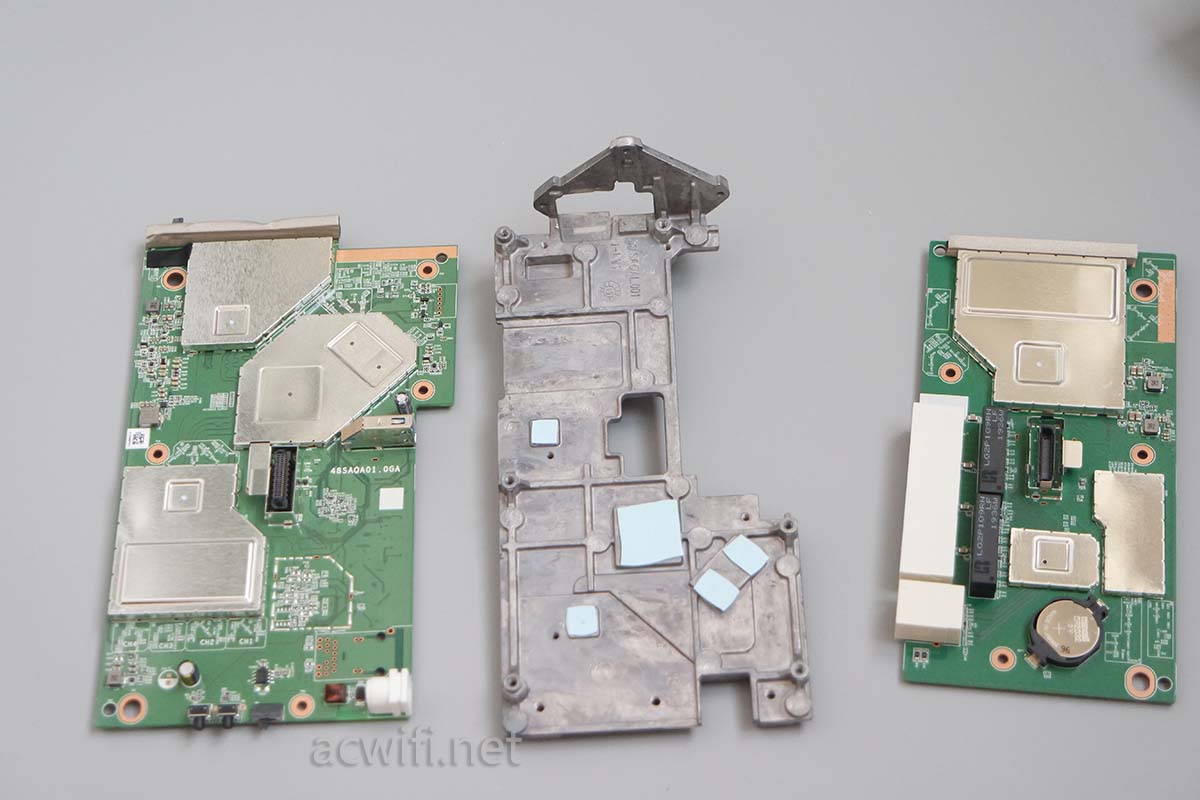

把两版电路板分开:

MX5300拆机

中间的铝合金好像汽车零件似的,这种零件做出来的成本要多少钱?

MX5300拆机

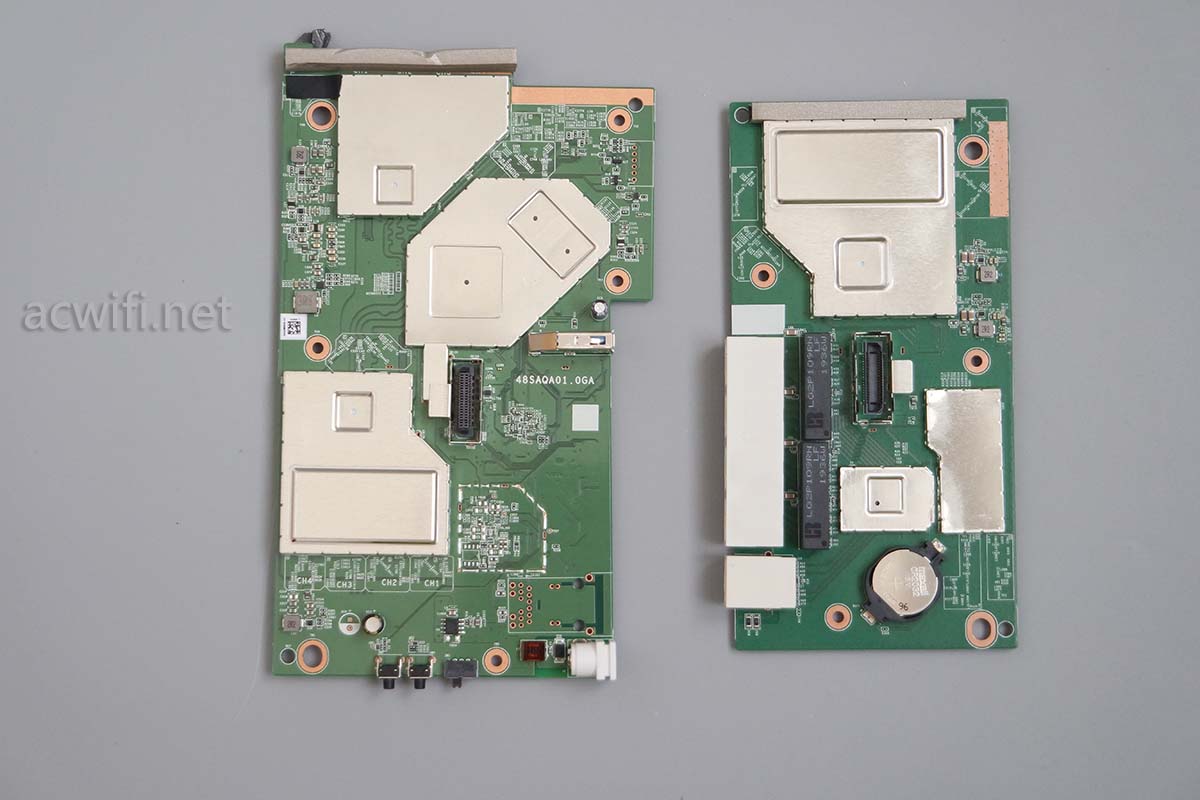

两张主板某一面:

MX5300拆机

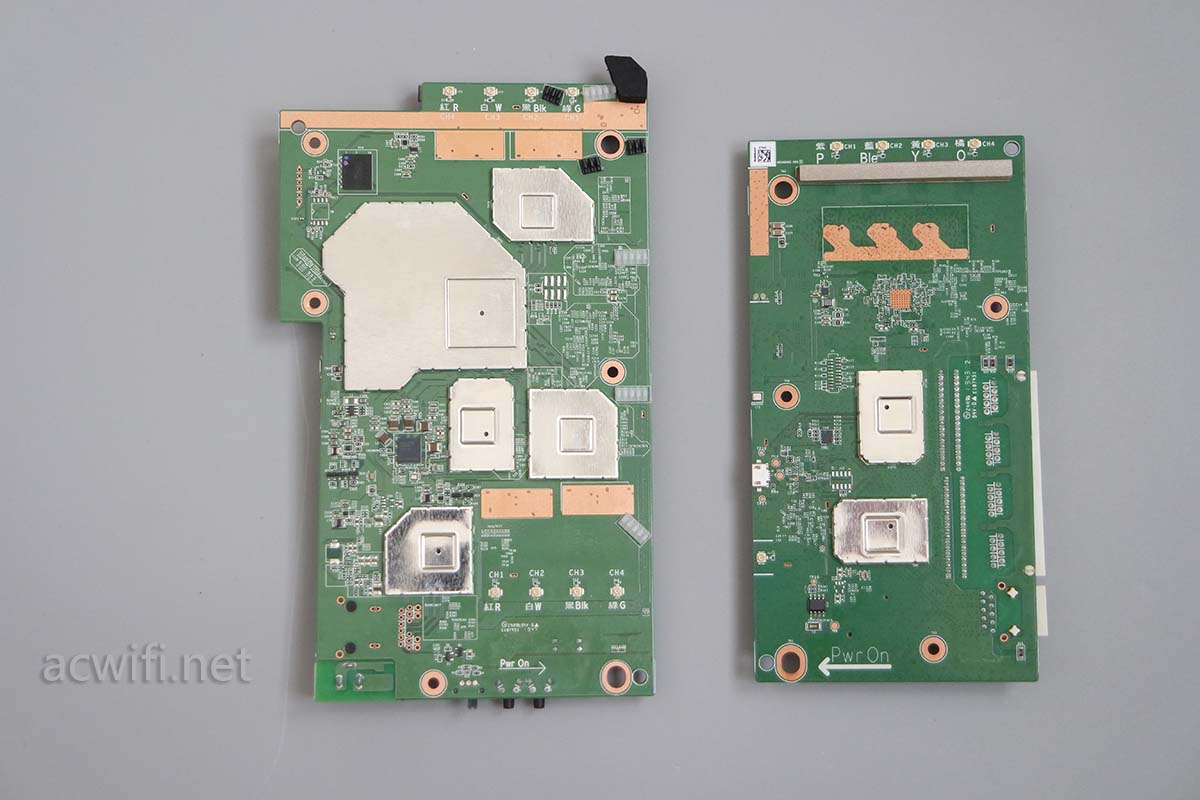

两张主板另一面:

MX5300拆机

两片一共四面,四个面都有芯片,会有点乱,不知哪面属于哪一块主板。分成大、小板,把屏蔽罩总面积大的一面叫正面吧。

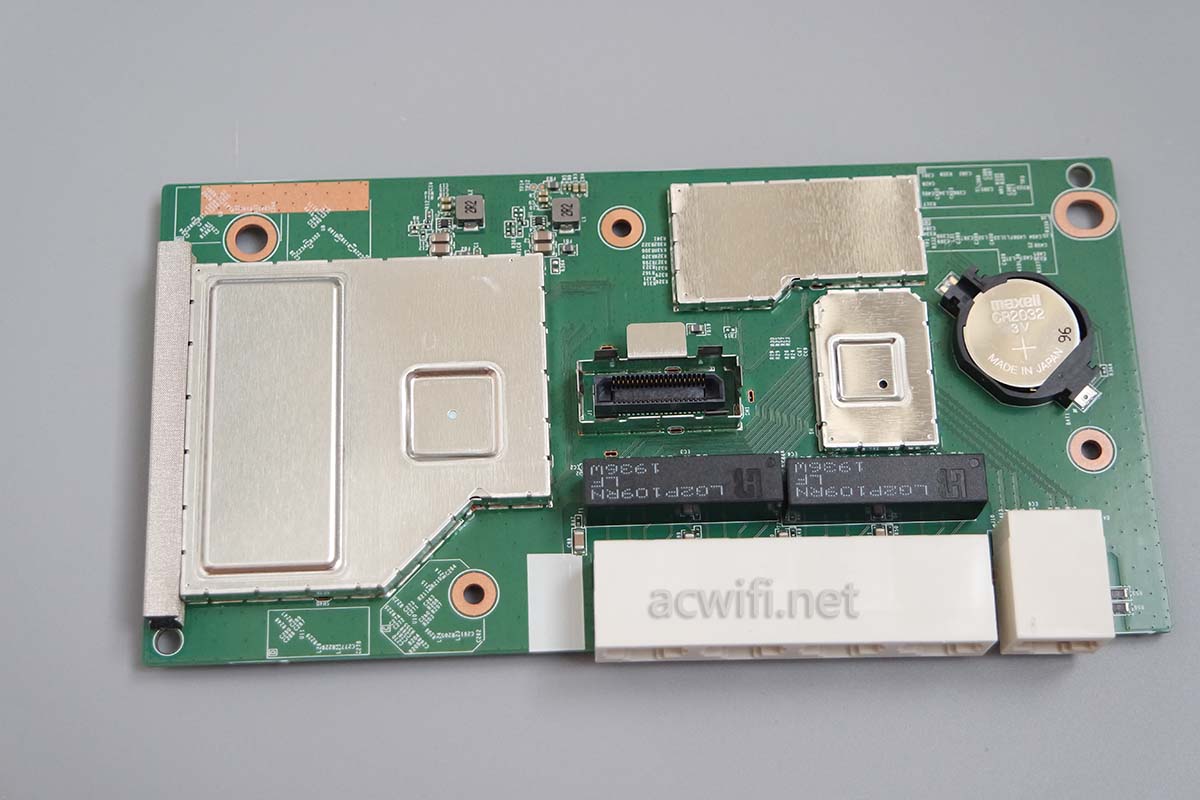

先拆小板的正面,这一面装有一排网口:

MX5300拆机

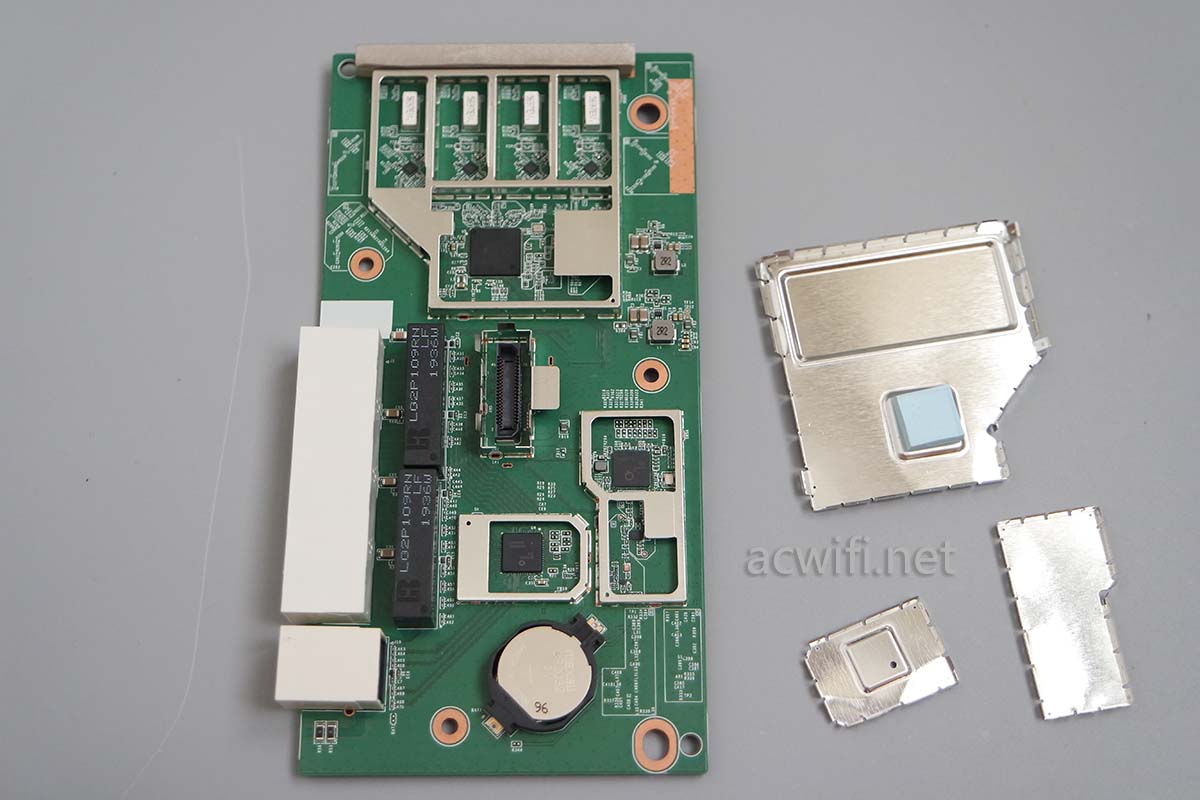

屏蔽罩取下来之后的样子:

MX5300拆机

逐一看芯片型号是什么。先看无线芯片电路吧:

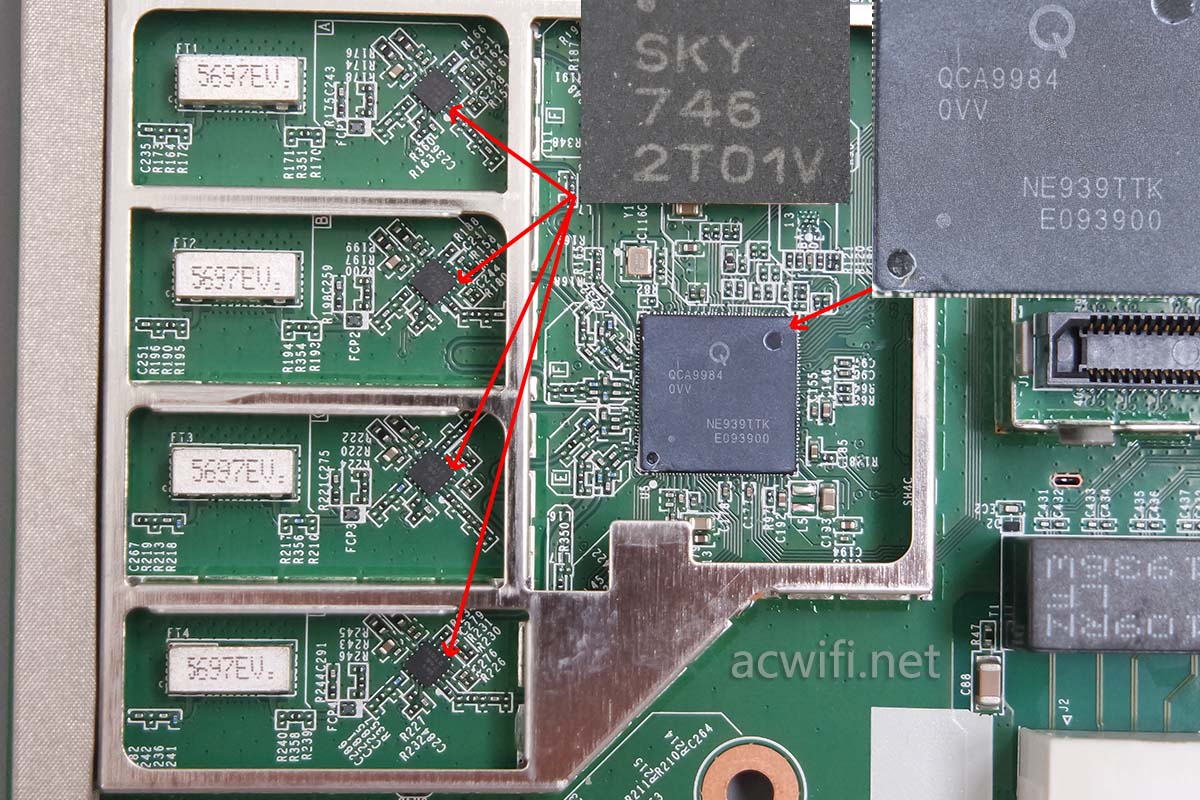

下图最左边的长条物体是导电泡棉,起减震缓冲和导电屏蔽的作用,导电是为了接地。四颗灰色长条管是一种介质滤波器,作用是分开5G高、低两个频段。QCA9984是一颗高通在WIFI5时代的最高端5G无线芯片,4x4mimo,最高速率1733Mbps,支持MU-MIMO,支持两个2x2mimo终端运行在mu-mimo下。这是我测过对MU-MIMO支持得最好的无线芯片。

外置四颗独立的功放芯片,上面丝印着“SKY746”,型号是SKY85746-11。是一颗5GHz FEM芯片,集成了PA和LNA。

The SKY85746-11 is a highly integrated, 5 GHz front-end module(FEM) incorporating a 5 GHz single-pole, double-throw (SPDT)transmit/receive (T/R) switch, a 5 GHz low-noise amplifier (LNA)with bypass, and a 5 GHz power amplifier (PA) intended formobile/portable 802.11ax 1024 QAM applications and systems.

MX5300拆机

SKY85746-11的参数如下:

 Integrated 802.11ax 1024 QAM, 5 GHz PA, LNA with bypass,
and T/R switch
Fully-matched input and output
Integrated logarithmic power detector
Transmit gain: 32 dB
Receive gain: 13 dB
Output power:
MCS11, +18 dBm, -43 dB DEVM
MCS11, +20 dBm, -40 dB DEVM
MCS9, +23 dBm, -35 dB DEVM
MCS7, +24 dBm, -30 dB DEVM
Small QFN (16-pin, 2.5 x 2.5 mm) package
(MSL1, 260 C per JEDEC J-STD-020)

因为QCA9984最高支持256-QAM,所以只看MCS9这一行就行,放大功率+23dBm=200mW,功率大。

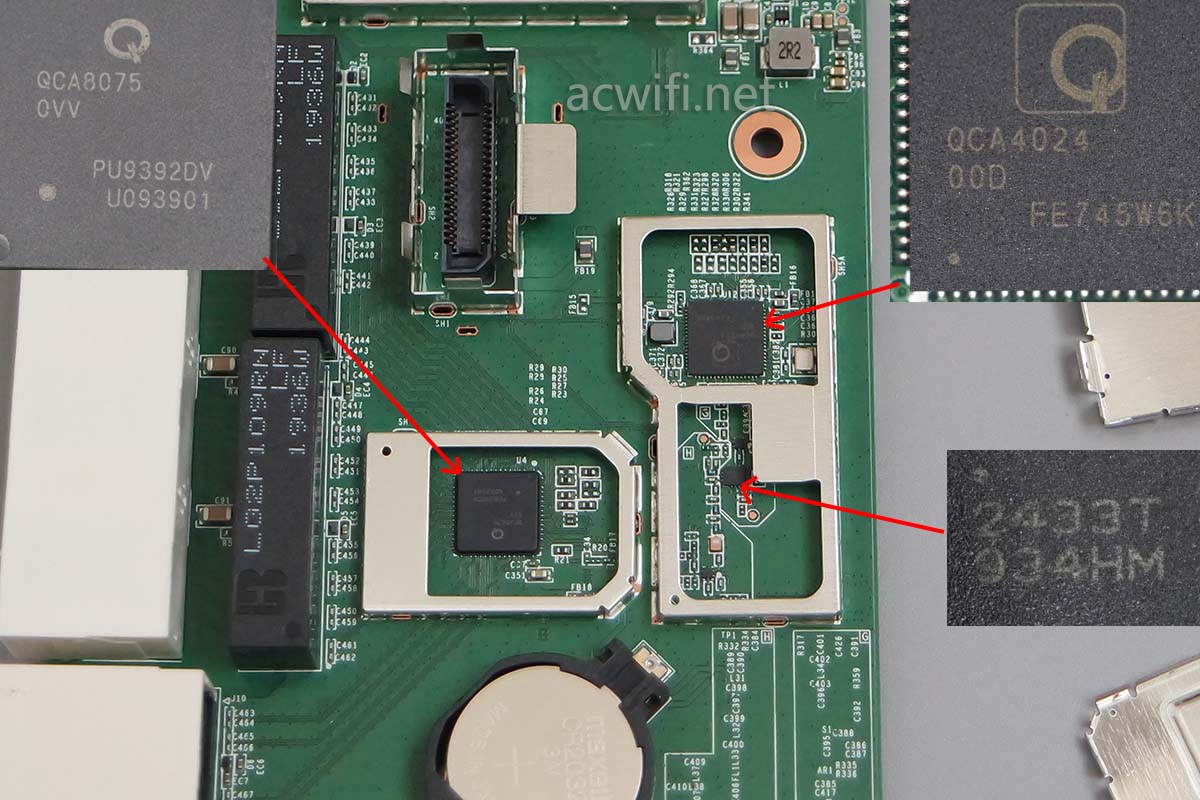

看QCA9984的另一侧电路了, 就是一排白色网口的后面,如下图:

MX5300拆机

QCA8075就是一颗高通的千兆交换机芯片,支持5端口10/100/1000Mbps三速以太网PHY;

QCA4024是一颗蓝牙无线芯片,The QCA4024 SoC is a multi-mode system-on-chip with support for Bluetooth 5 and 802.15.4-based technologies, including Zigbee and Thread.

支持蓝牙5.0和Zigbee,AIoT天线与这个射频电路连接。

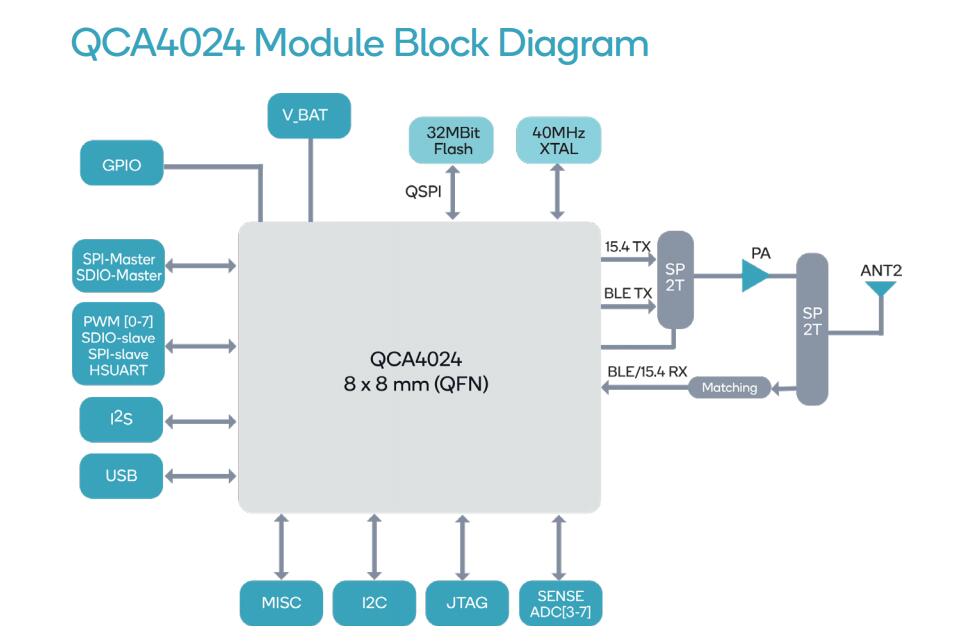

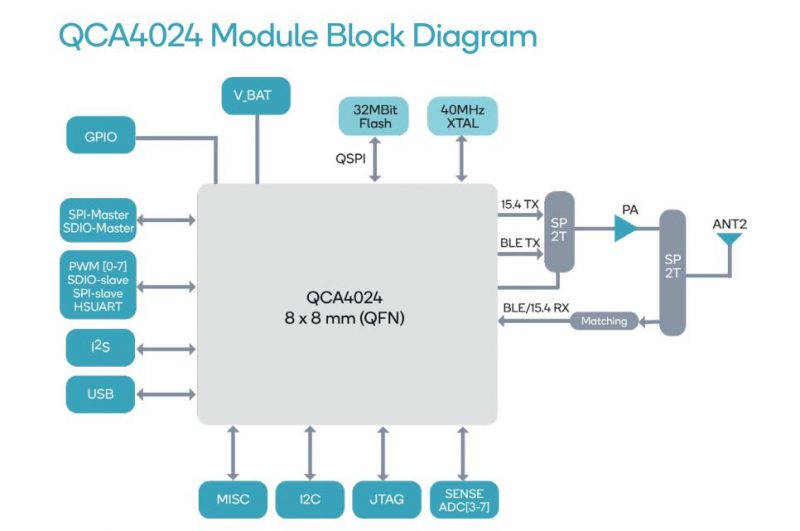

QCA4024结构图:

QCA4024

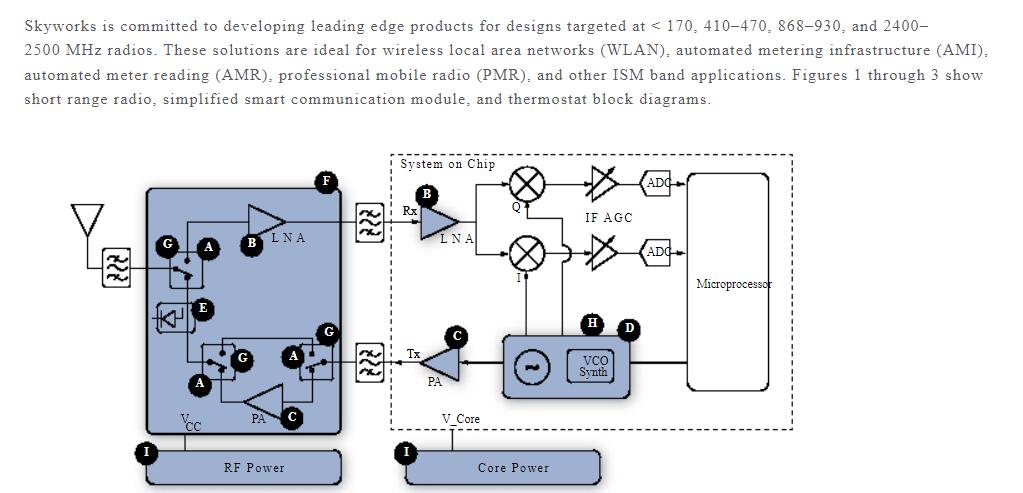

蓝牙芯片下方有一颗丝印着2433T的芯片,型号是SE2433T-R,是SKYWORKS公司生产的射频放大器,集成了PA和LNA。它的结构如下图:

SE2433T-R 2

它的下方有一颗CR2032的3V电池,估计是为上述的物联网系统提供记忆存和时钟在停电下还能工作。常用的无线路由器系统时种是在网络上线后连接NTP时间服务器同步时间的。我看这颗电池是连接到一颗时钟芯片上,这颗芯片在背面,一会再说。

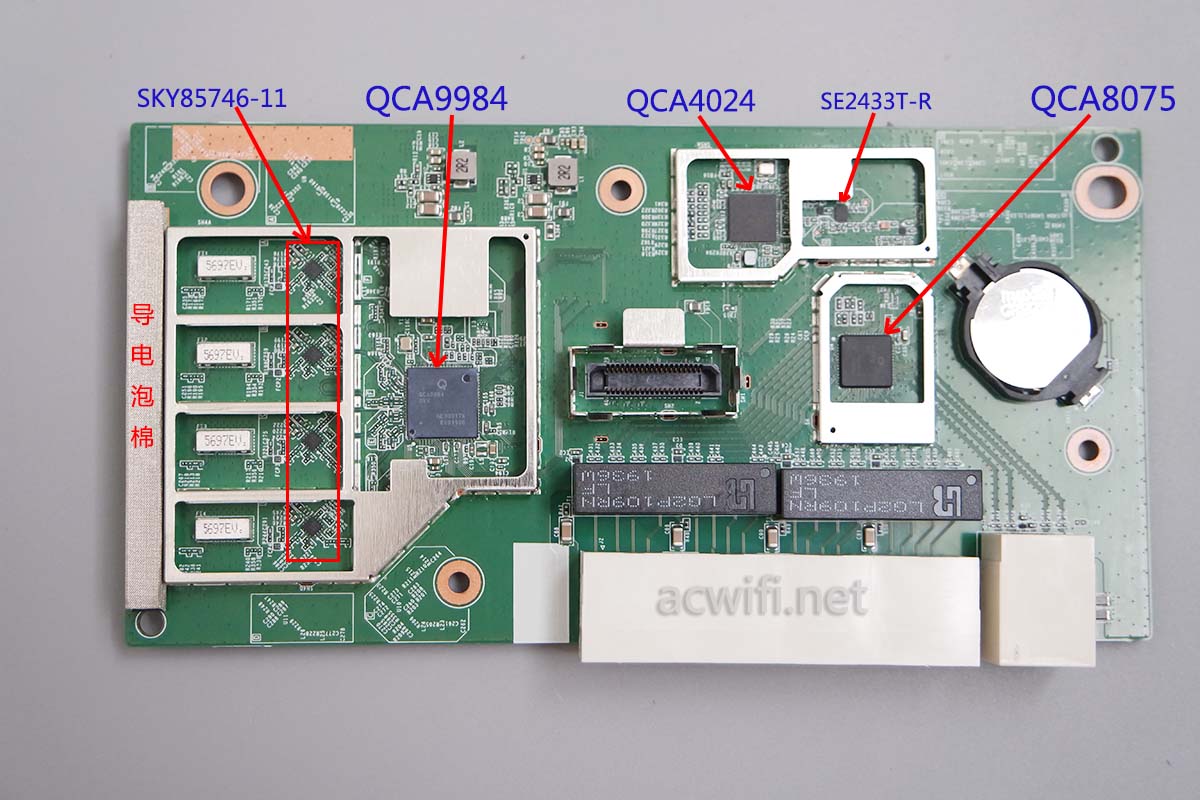

现在这片小板的正面所有芯片如下图汇总:

MX5300拆机

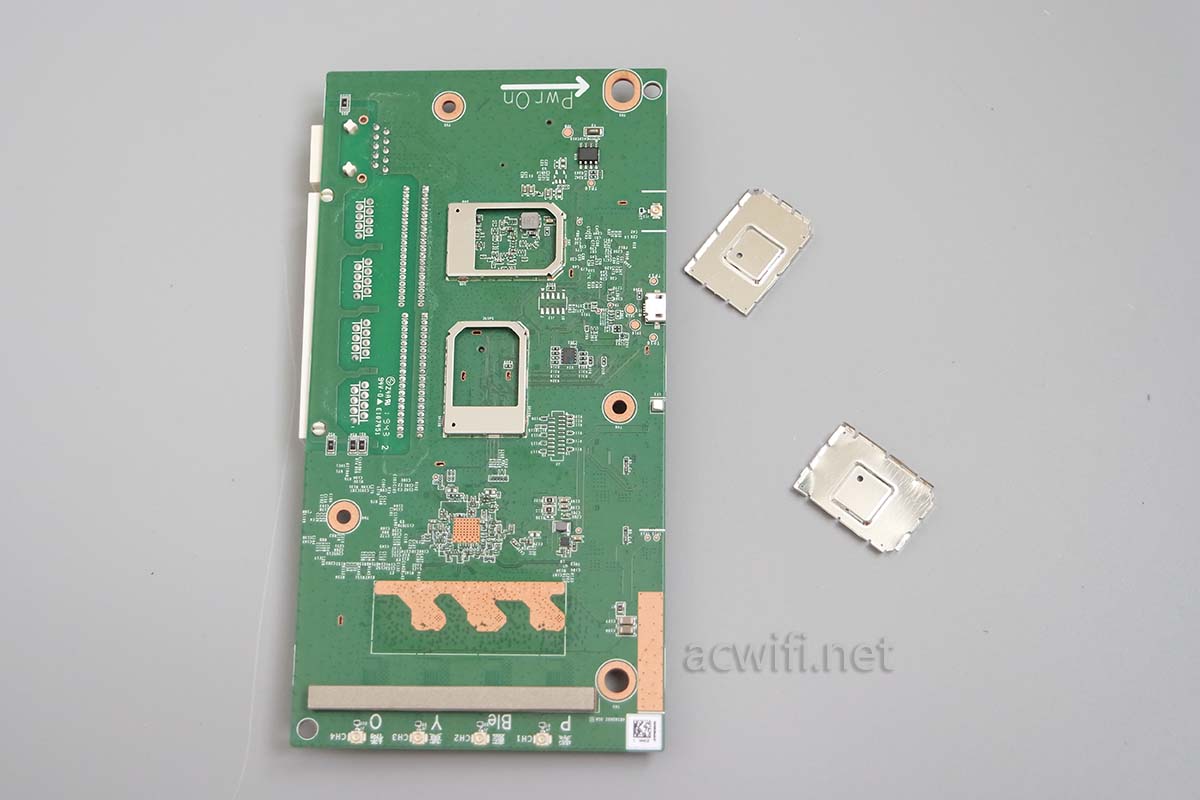

把这小板翻过去看另一面,撬开屏蔽罩,没有大的芯片。

MX5300拆机

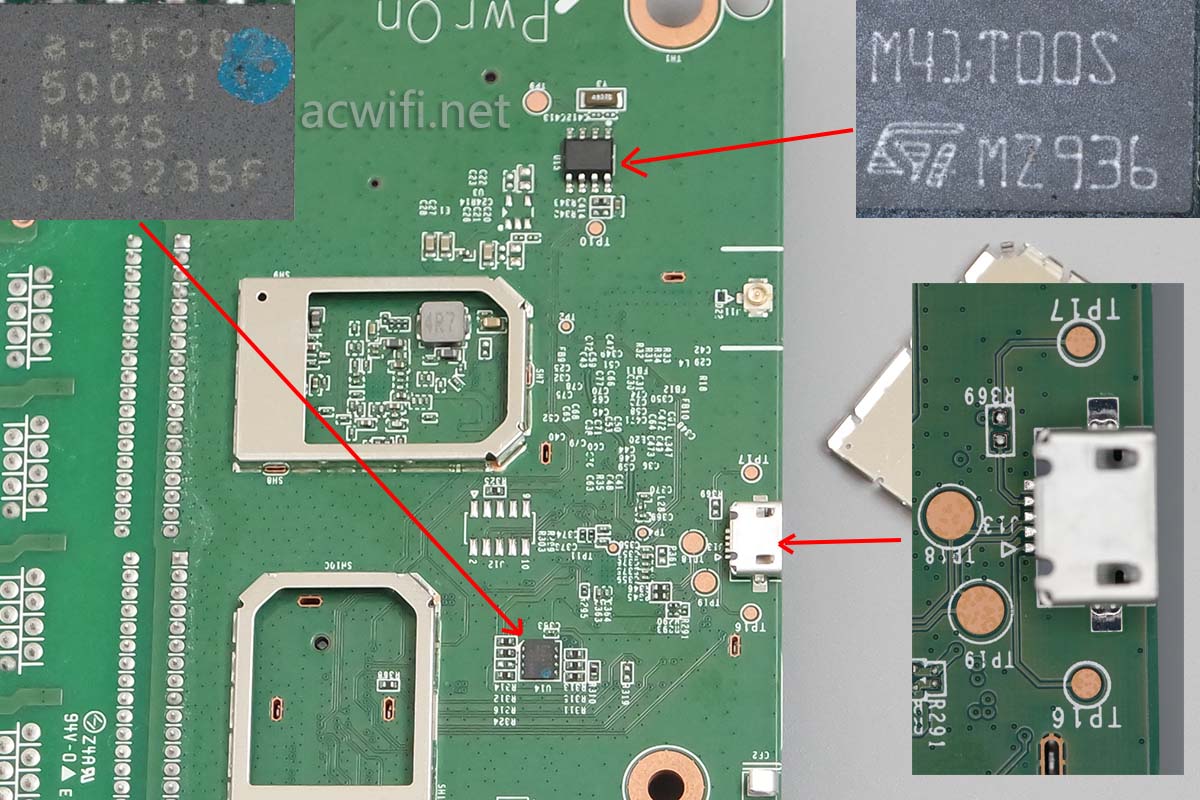

有两颗细小的芯片,放大看看:

MX5300拆机

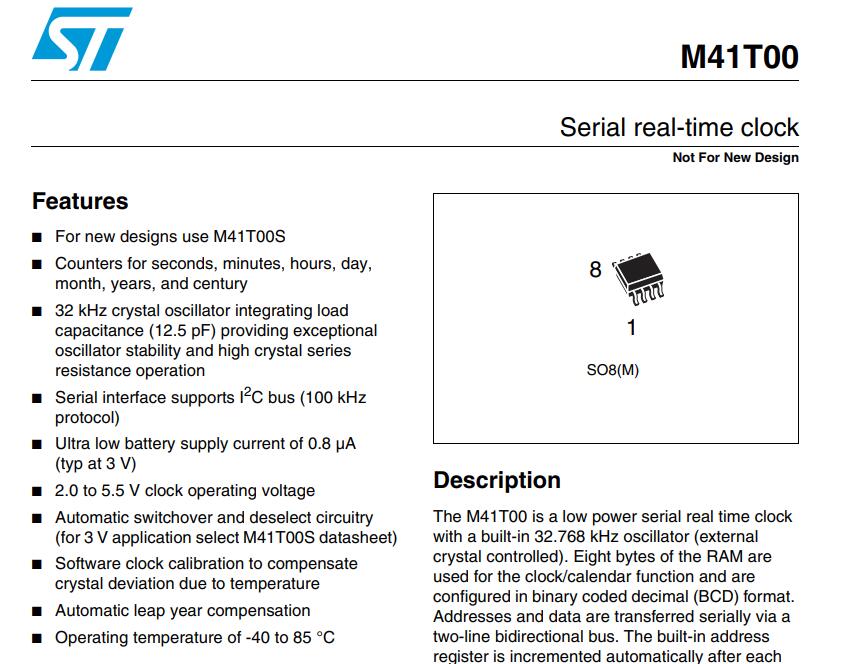

M41T00S是一颗时钟芯片,CR2032为它供电。参数:

M41T00S

下方一颗丝印着“M25”的芯片型号是MX25R3235F,量颗闪存芯片,容量4MB。

上述的M41T00S和MX25R3235F还有一那颗电池CR2032都是为了QCA4024服务。为了智能设备的连接提供良好的基础服务和应用体验,我猜的。

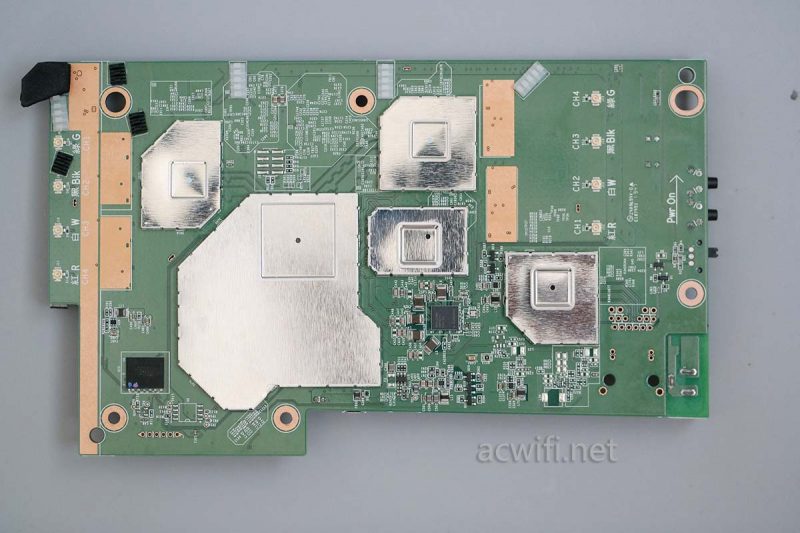

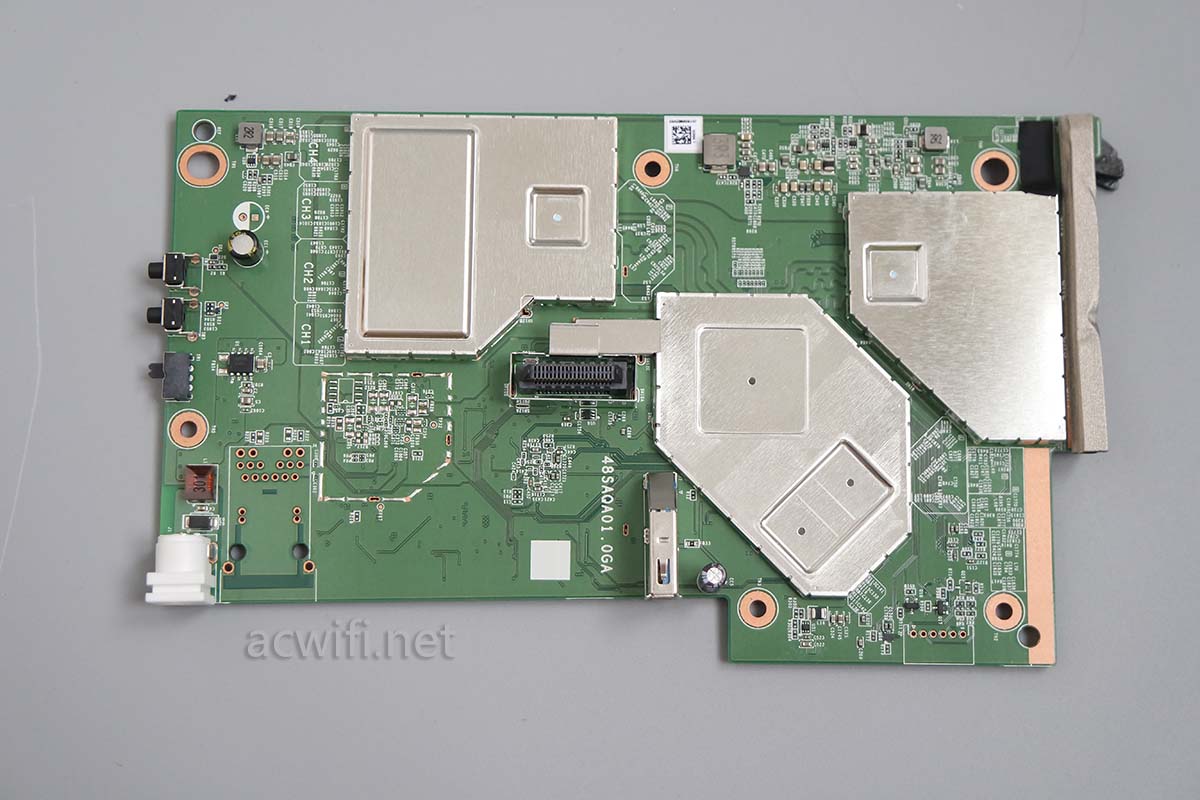

小板看过完后,接着看大板,正面:

MX5300拆机

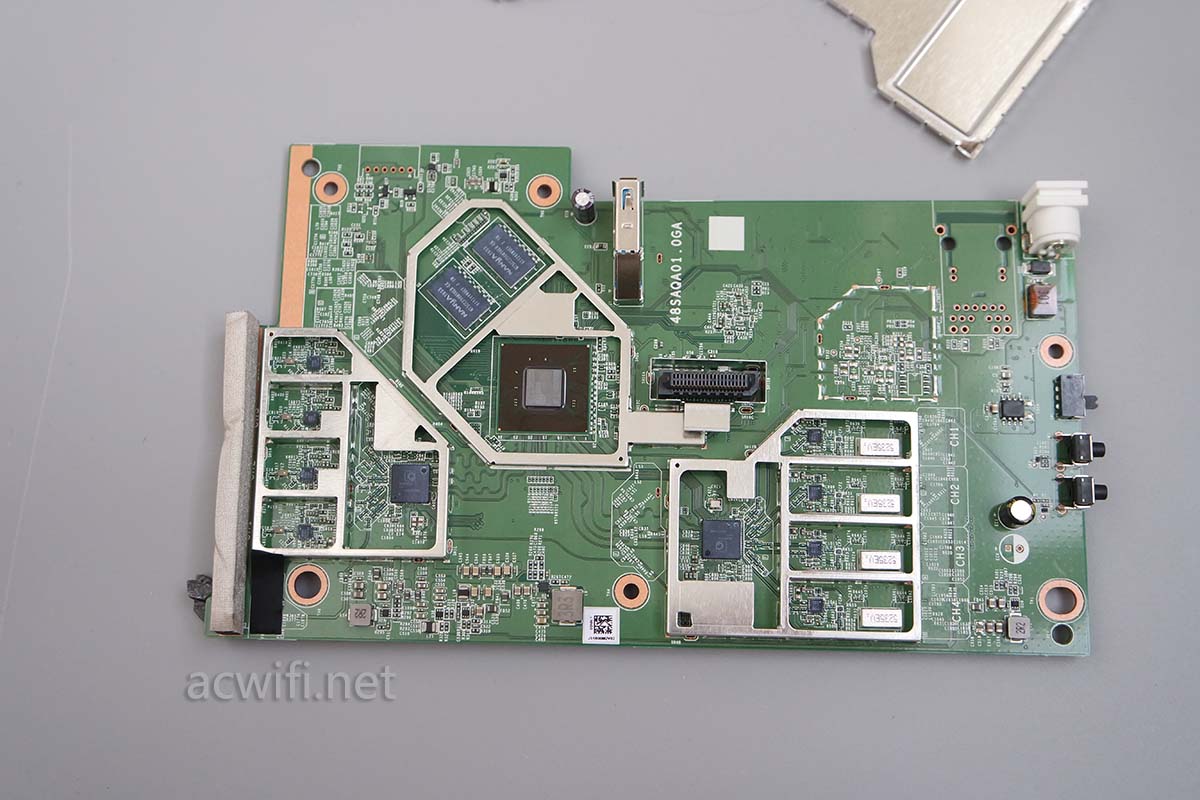

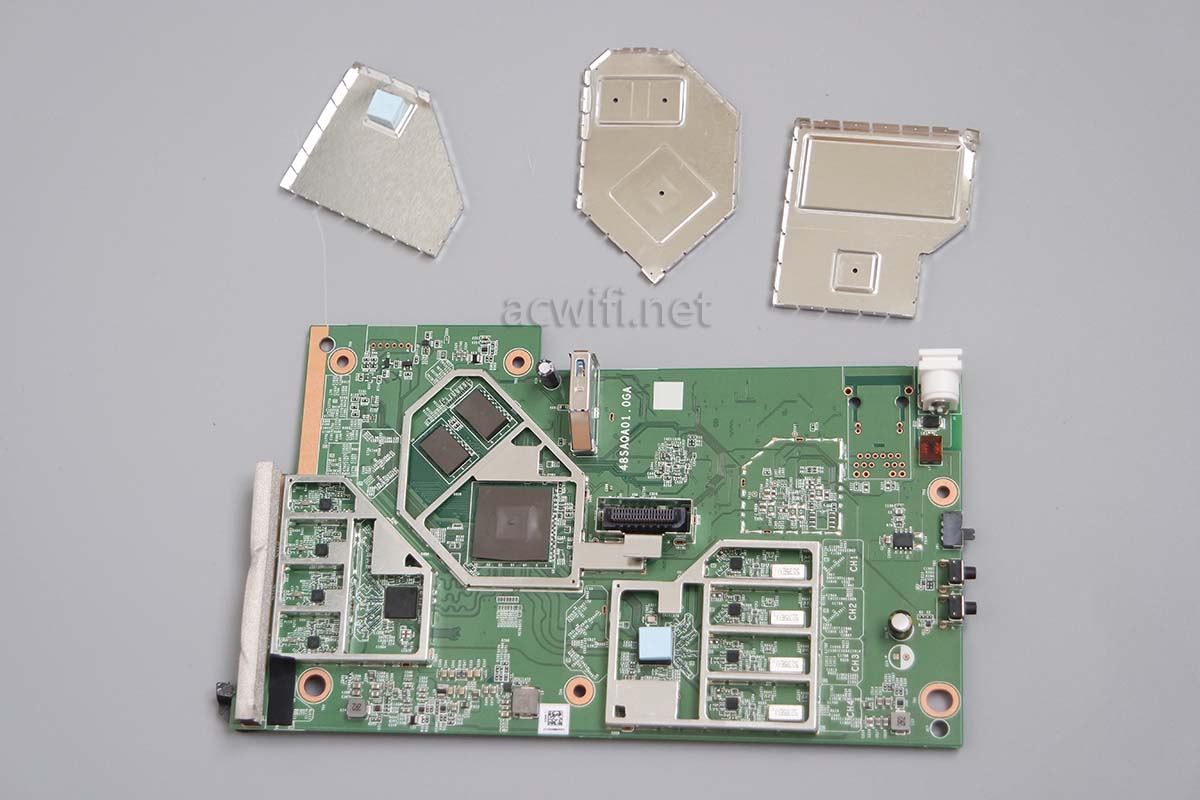

屏蔽罩拿走后的样子,看见CPU的模样了:

MX5300拆机

把所有与屏蔽罩接触的导热硅胶垫取走,顺便在各芯片上擦上婴儿爽身粉,不,现在是改用散热硅脂涂抹了,丝印字迹更清晰。可见芯片非常多。

MX5300拆机

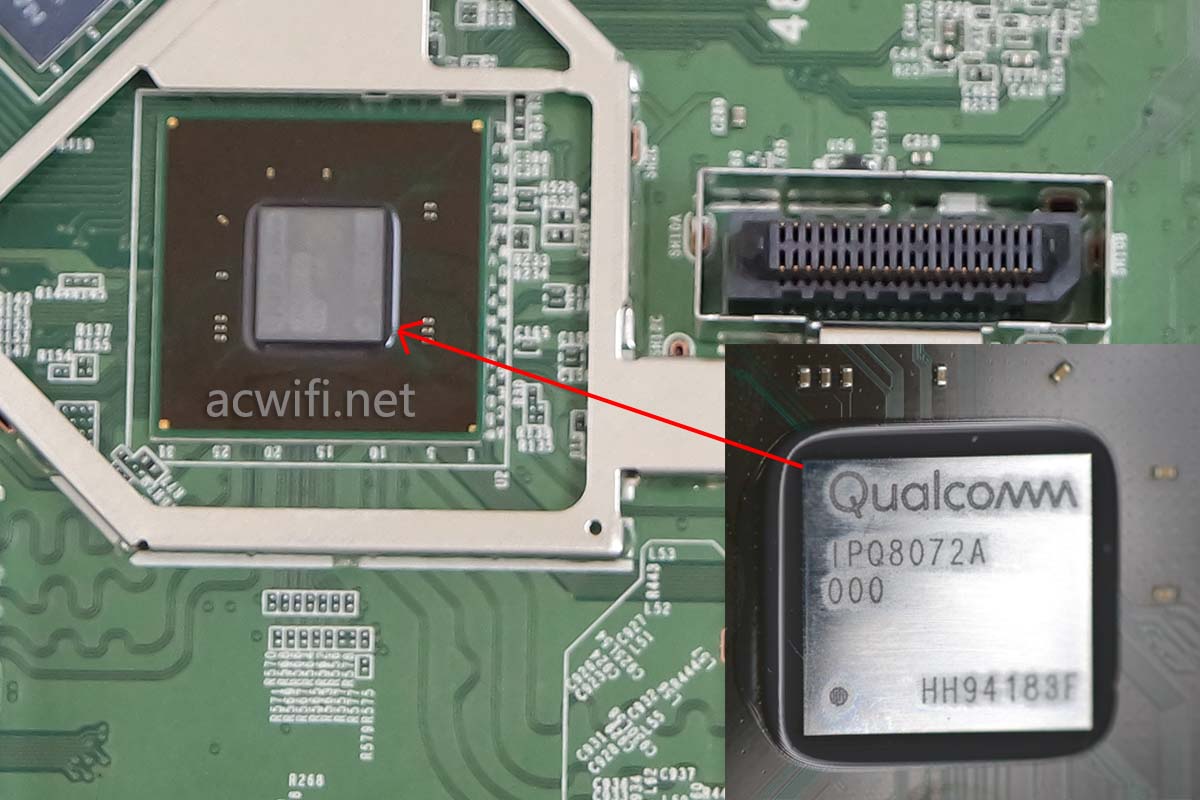

先看CPU吧,无线路由器最核心的芯片,MX5300的CPU型号是高通的IPQ8072A,Quad-core ARM 64 bit [email protected] 2GHz processor,是一颗ARM架构,A53四核心CPU(14nm制程),最高频率2.2GHz,属于高通的Networking Pro 1200 Platform系列,也是最高的一级。

MX5300拆机

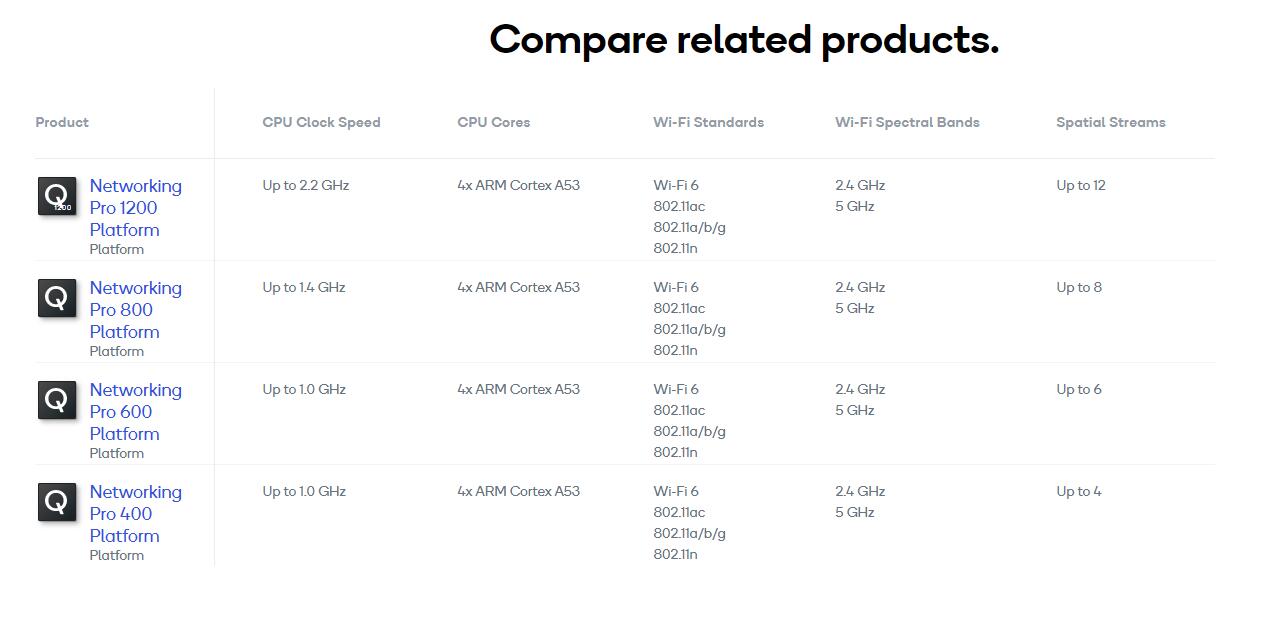

高通的各个Networking Pro系列如下图:

qualcomm networking pro

IPQ8072A,后面的A代表优化后的版本,带A的版本支持上行下OFDMA, 有些其它品牌的芯片不支持上行OFDMA,甚至整个2.4G都不支持OFDMA,关于OFDMA留到文末再说一说。

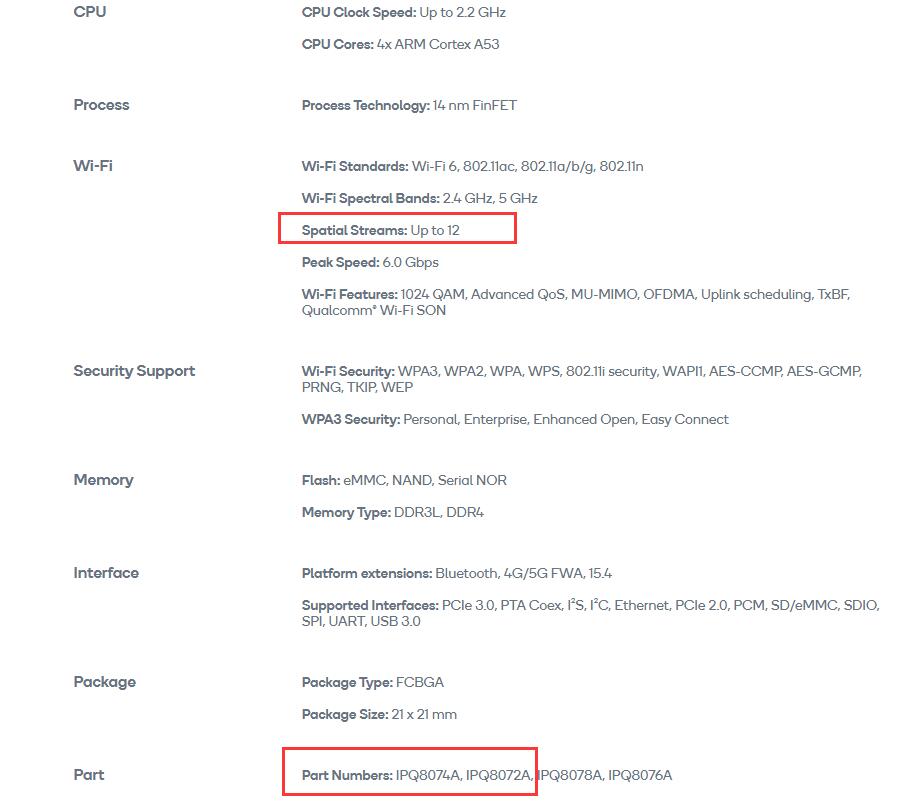

IPQ8072A跟IPQ8074A有什么区别?我当初是以为IPQ8072A不支持8x8mimo的5G,但看了高通官网的以下描述,好像是没有区别的样子:

Networking 1200 2jpg

如上图显示,最大空间流12条,也就是5G有8x8mimo,2.4G有4x4mimo,最下方显示包括了IPQ8074A和IPQ8072A。

总的来说IPQ8072A四核2.2GHz这颗CPU性能很强,比博通BCM4908(四核1.8GHz Cortex-A53 CPU核心,28nm制程)要强。

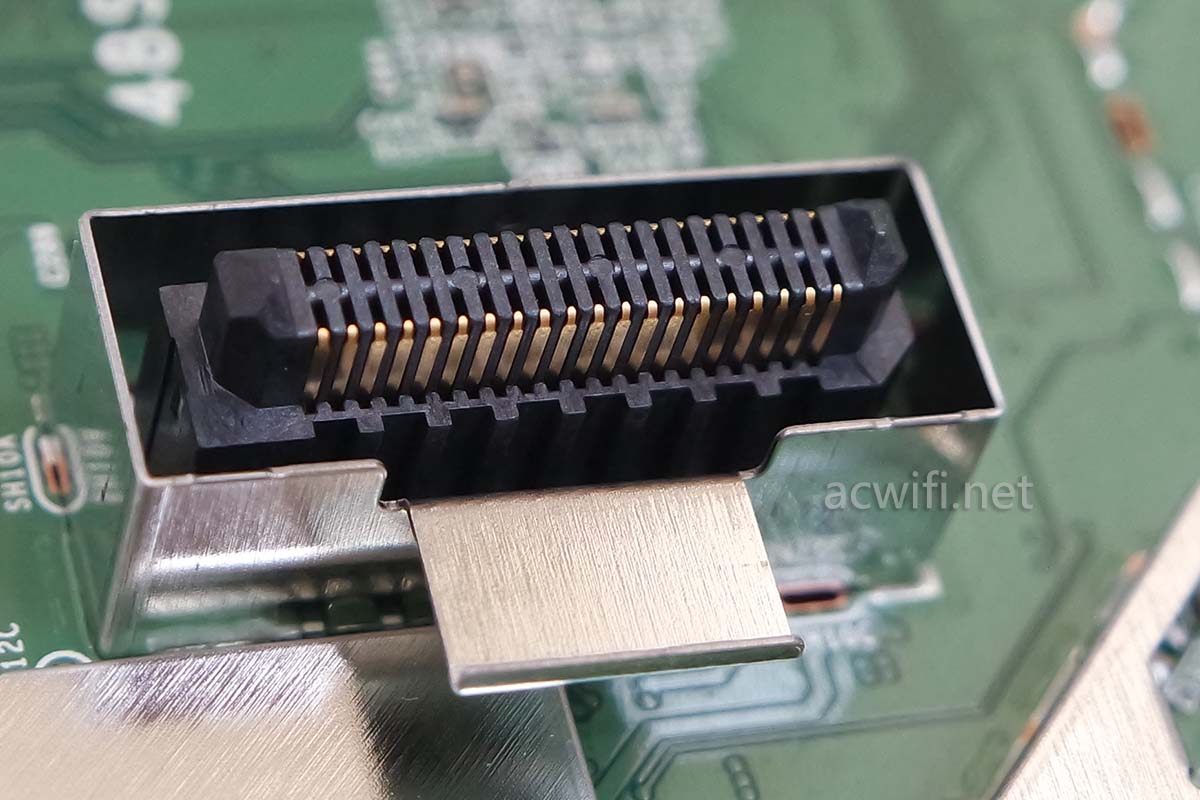

下图是连接两片主板的插头,在CPU的旁边:

MX5300拆机

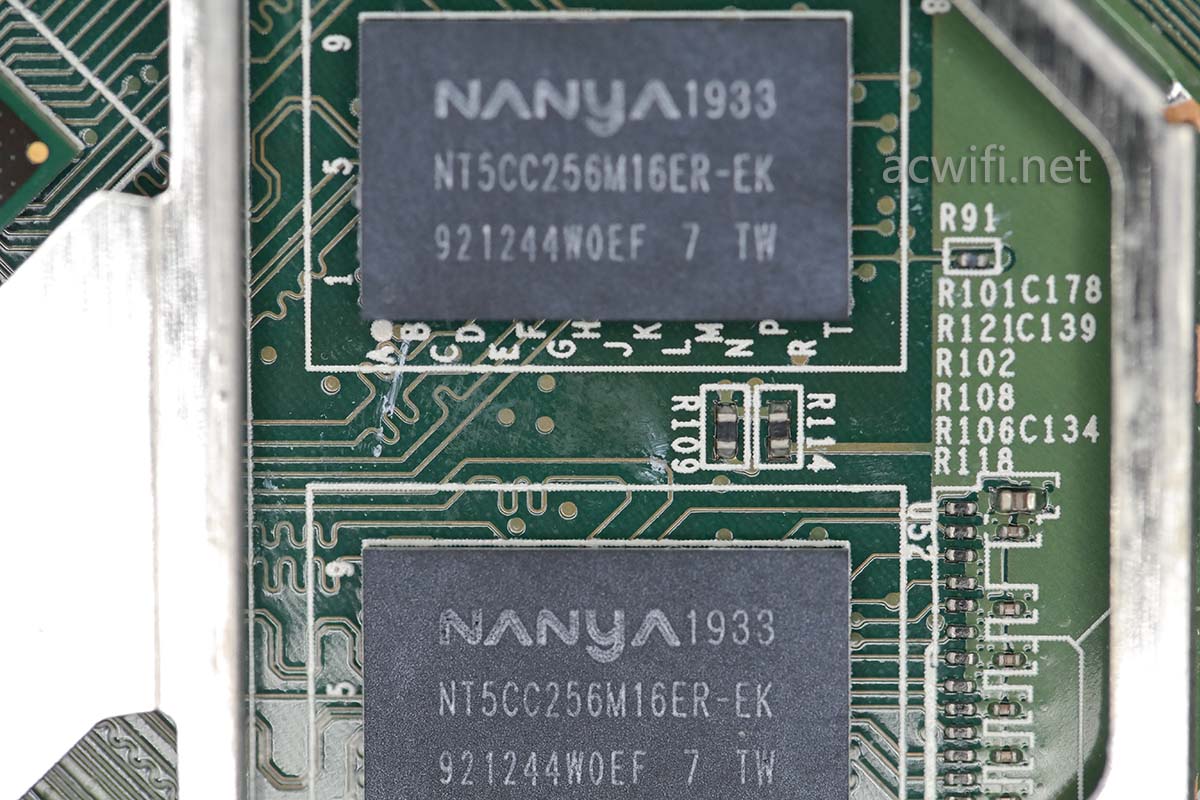

CPU左上角有两颗内存芯片,型号是NT5CC256M16ER-EK,单颗容量512MB,南亚DDR3L内存,两颗组成1GB容量。
MX5300拆机

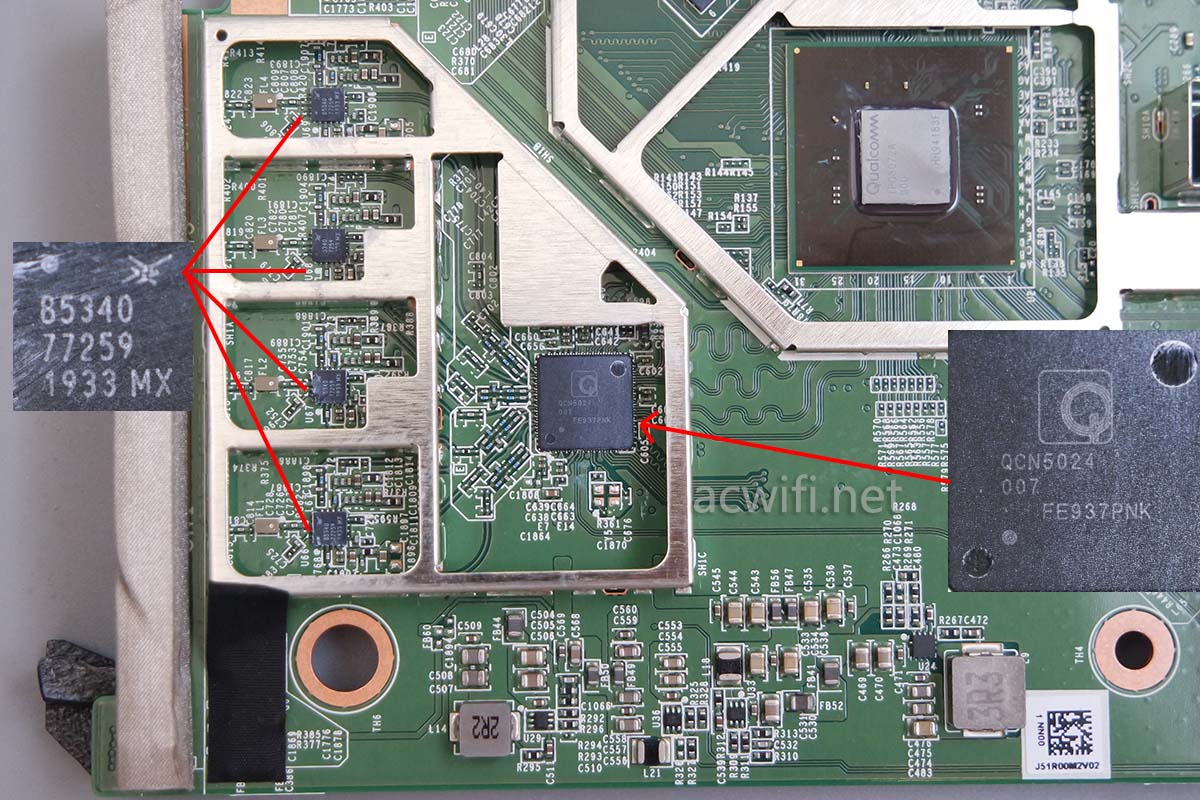

位于CPU左边的无线射频电路如下图:

MX5300拆机

QCN5024,一颗高通2.4G无线芯片,支持4x4mimo,支持WIFI6,在40MHz频宽下最高无线速率1147Mbps,如果是小米10手机连接,因为手机只支持2x2mimo,所以小米10手机连接MX5300的2.4G速率 最573.5Mbps。

芯片外面有四颗独立的功放芯片,上面丝印着“85340 77259”,型号是SKY8340-11或SKY8340-21,但我找不到它的资料,与之相近的系列型号是SKY85347-11,

SKY85347-11: 2.4 GHz, 1024 QAM WLAN Front-End Module
Applications
• 802.11ax set-top boxes, networking, and personal computer
systems
• PC cards, PCMCIA cards, mini-cards, and half mini-cards
• WLAN enabled wireless video systems
Features
• Integrated high-performance 2.4 GHz PA, LNA with bypass, and
T/R switch
• Fully-matched input and output
• LNA with integrated bypass mode
• Integrated positive slope power detector
• Transmit gain: 32.5 dB
• Receive gain: 16.5 dB
• Output power:
+18 dBm (-43 dB) DEVM, MCS11, HE40
+19 dBm (-40 dB) DEVM, MCS11, HE40
+21 dBm (-35 dB) DEVM, MCS9, VHT40
+22 dBm, (-30 dB) DEVM, MCS7, HT40
Small (16-pin, 3 x 3 mm) laminate package
(MSL3, 260 °C per JEDEC J-STD-020

因为资料没查清楚,所以就不评论它了。

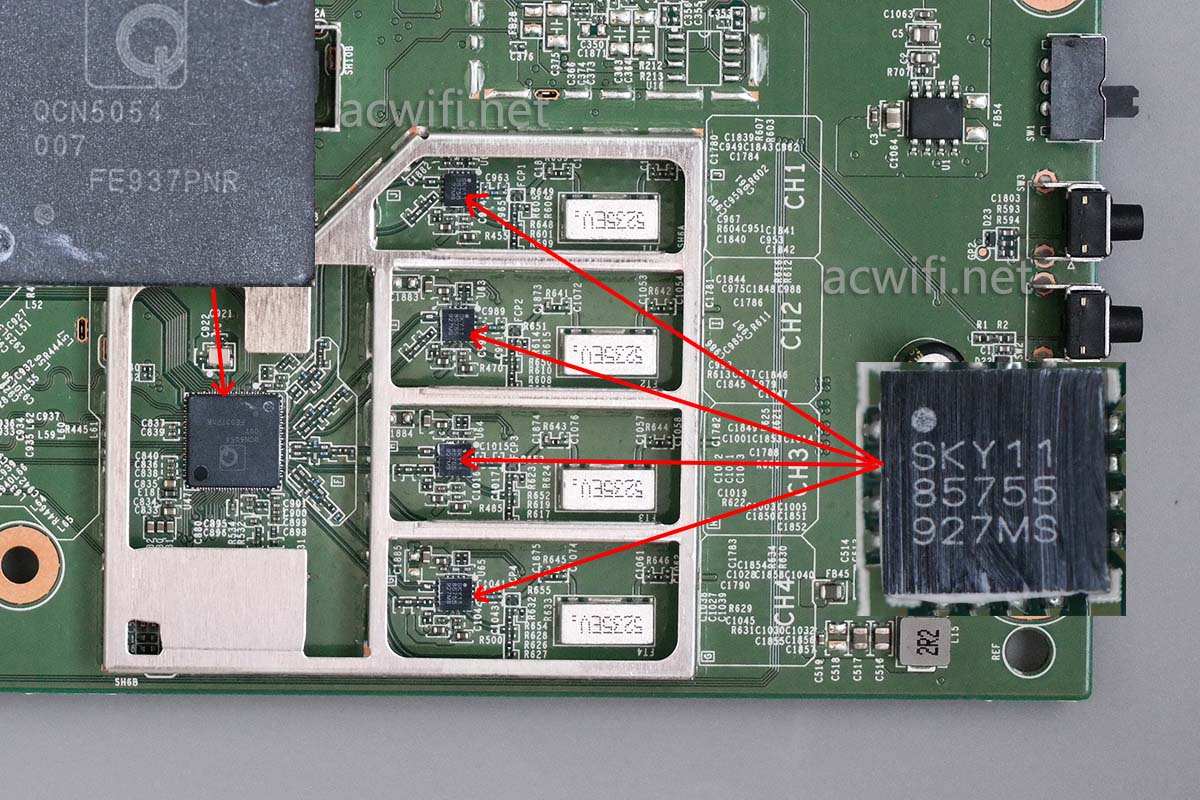

看主板的另一端无线射频电路:

MX5300拆机

QCN5054是高通的WIFI6 5G无线芯片,支持4x4mimo,在80MHz频宽下最高速率2402Mbps,小米10连接它的速率是1201Mbps。芯片外置了四颗独立的功放芯片,上面丝凶着“SKY11 85755”的字样,型号是SKY85755-11,集成了功率放大器(PA)和低噪声放大器(LNA),参数如下:

Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package (MSL3, 260 °C per JEDEC J-STD-020)

5G的WIFI6要看MCS11,这是1024-QAM,WIFI6要用1024-QAM的调制解调方式才能使无线速率提升,看上列参数中的对应值是+18 dBm,但没有看见EVM与RF的线性图,不好确定正常范围下的功率值是多少。一直看不懂802.11ax下的功放功率,因为MCS11下的值都偏低。实测MX5300的5G信号很强。

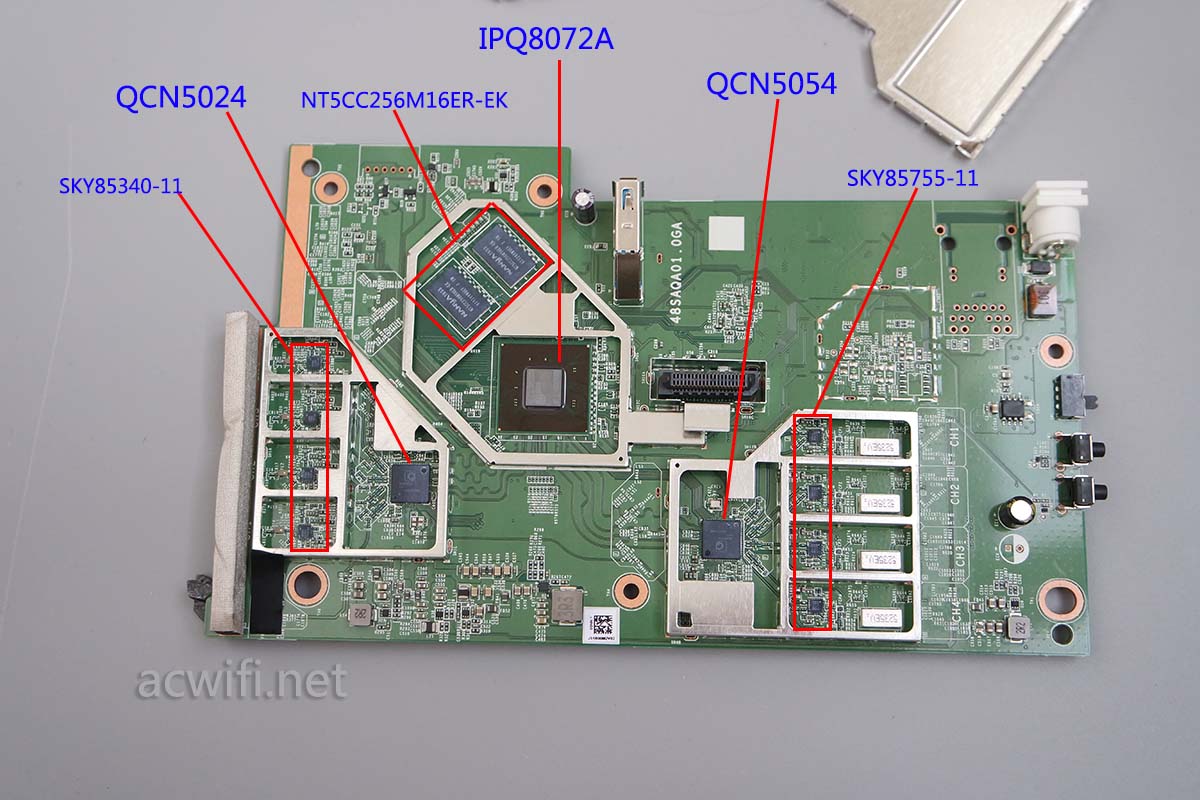

主板上的芯片型号参照图:

MX5300拆机

上图白色DC电源接口旁边有个RJ45网口预留位置,把主板翻转看,看这网口接着啥芯片。主板背面:

MX5300拆机

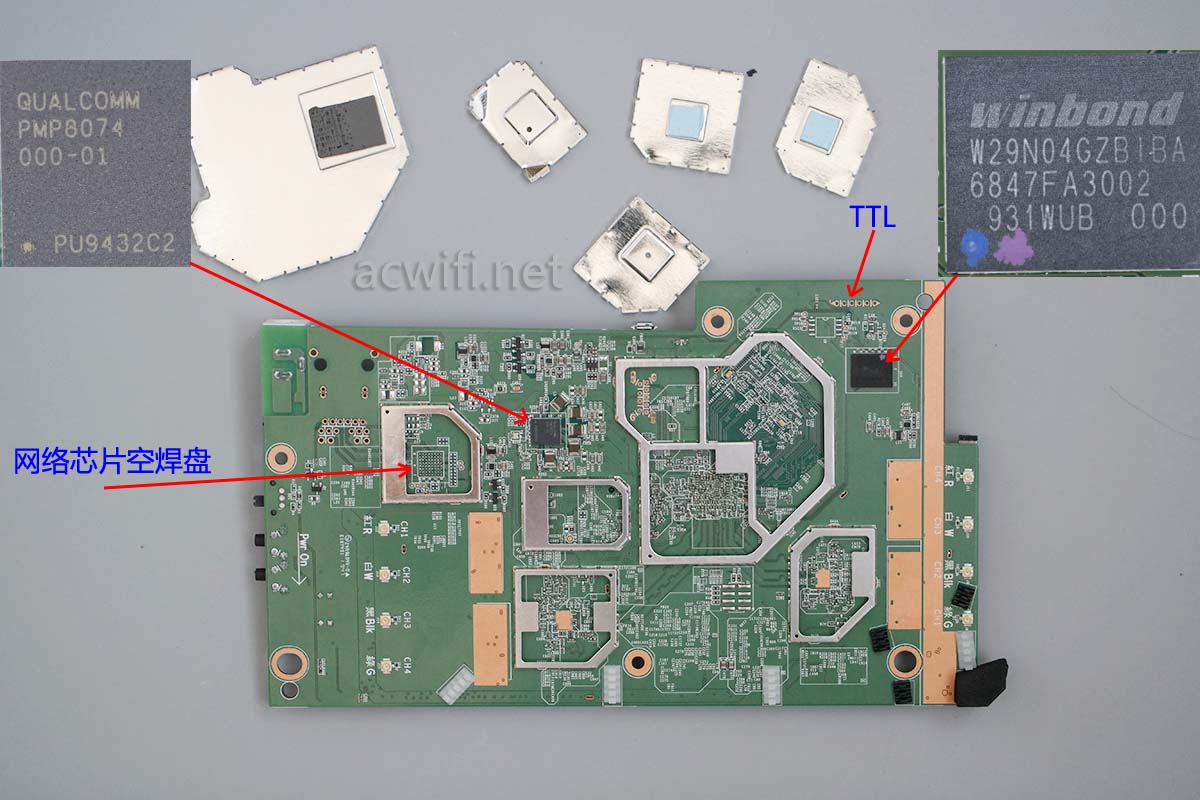

取下所有屏蔽罩后,显示的芯片型号如下图,W29N04GZBIBA是一颗512MB容量的闪存芯片(NAND (SLC) Memory)。

MX5300拆机

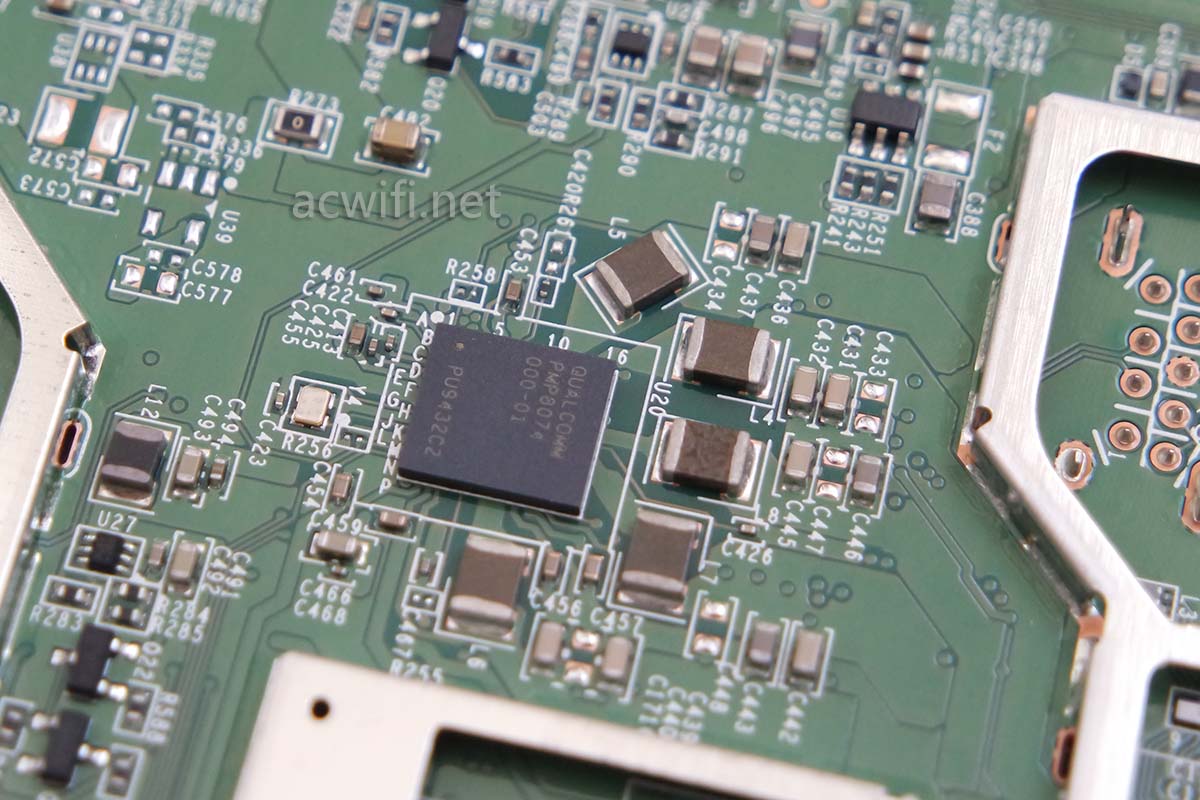

PMP8074是一颗电源管理芯片,为CPU供电,放大一些看看这个电源供电电路:

MX5300拆机

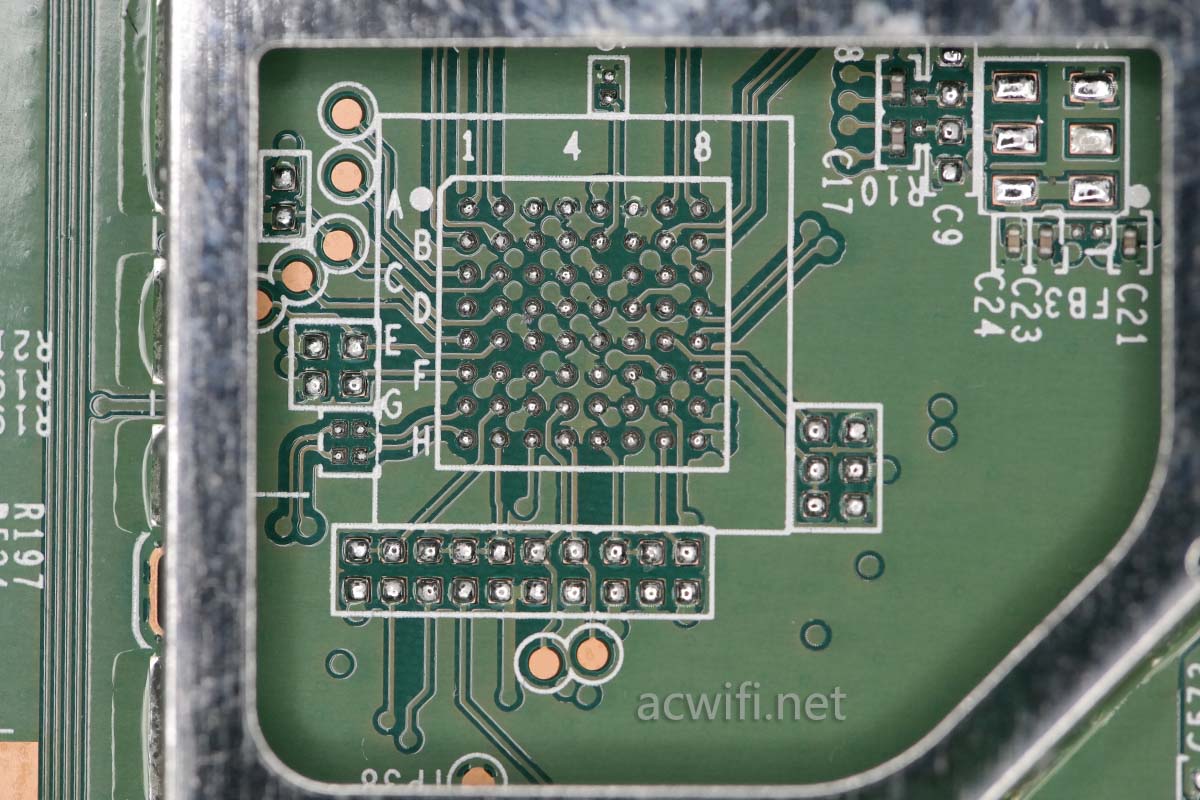

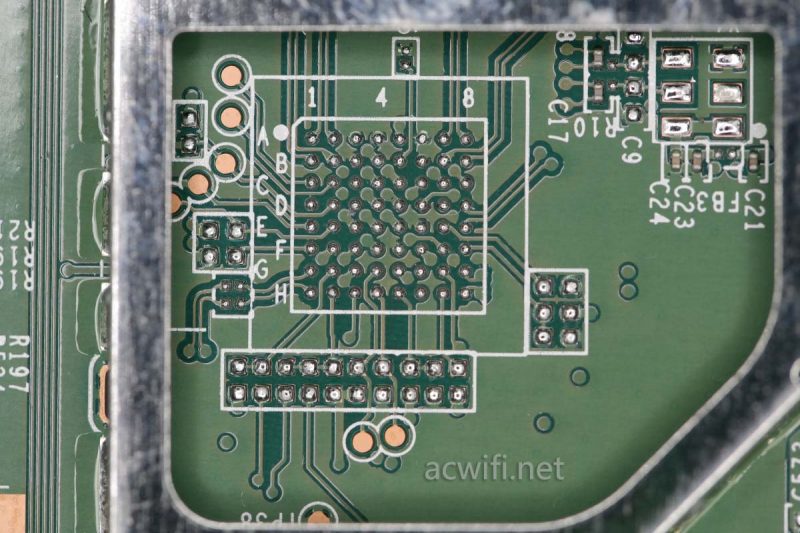

空的焊盘放大图如下,数了一下有64个针,不像是为AQR107/AQR108/AQR109准备的。

MX5300拆机

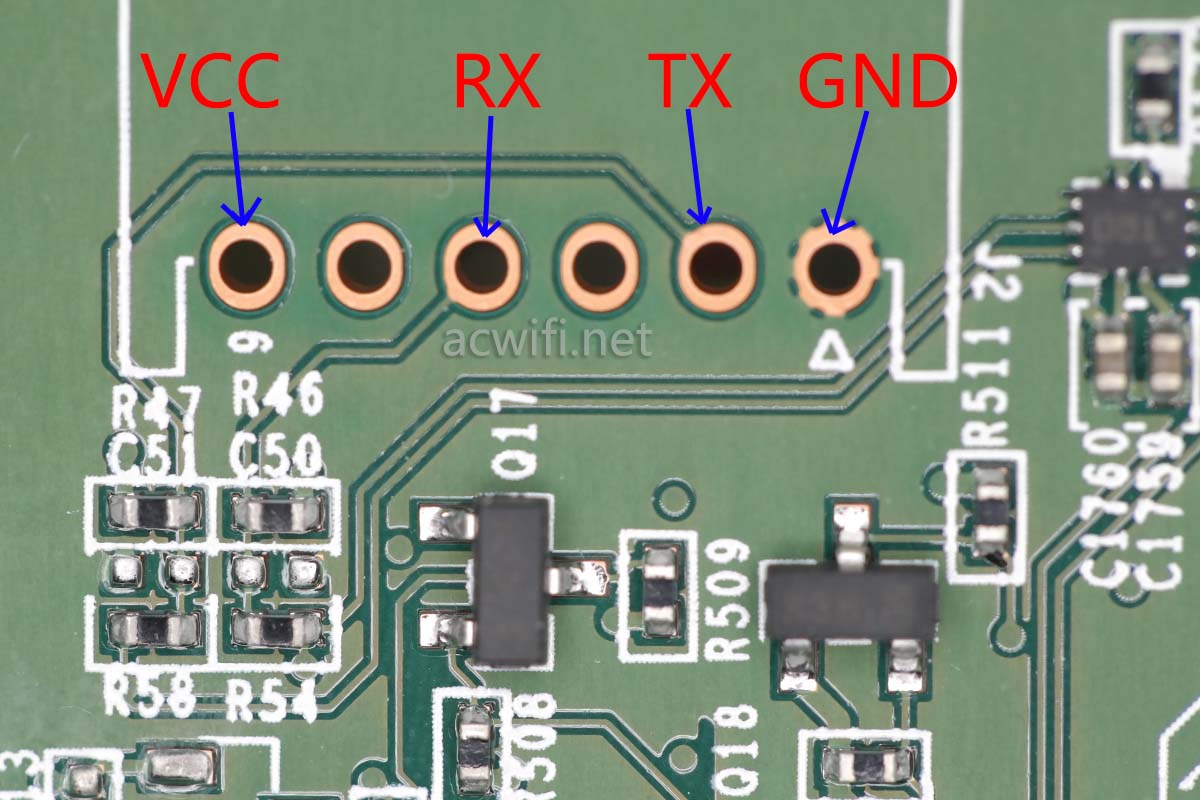

TTL针脚定义,拆得多看得多,只要一看电路走线,不用万用表也能分清哪个是GND哪个是Vcc,剩下的就是Rx就是Tx了,波行率115200。定义如下:

MX5300拆机

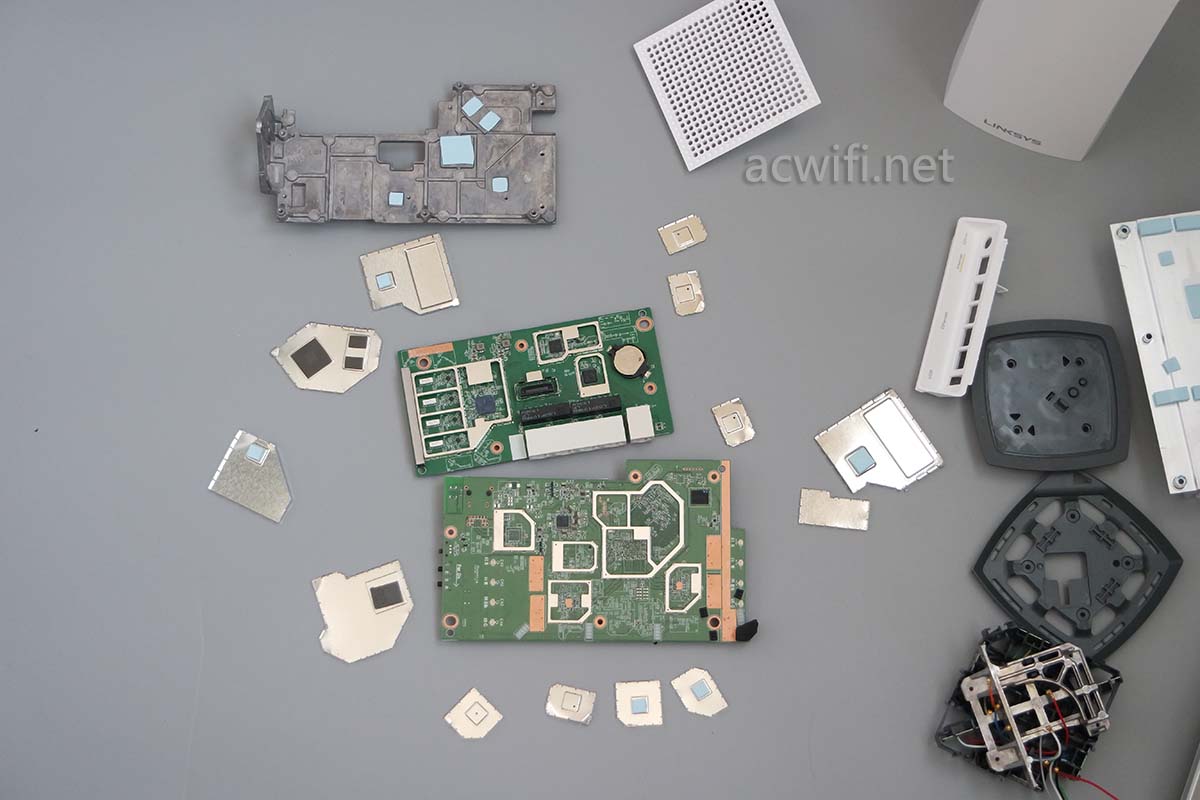

到此为止,MX5300拆机完成了。

MX5300拆机

最后逐一安装回去,没有多出零件和螺线,能开机,信号正常。一切安好。

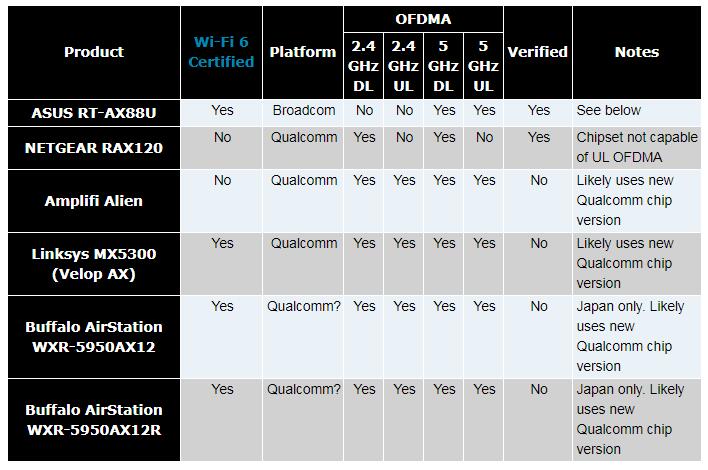

OFDMA我还没有找到什么实测的方法来突显出来它的特性,现在知道的方法是买一套Octoscope测试环境才可以,但我只是业余爱好呀,也不是土豪,还是喜欢实际使用环境中做测试。有一个OFDMA的支持列表,不记得在哪里截图的,如下:

下图出处:https://www.smallnetbuilder.com/wireless/wireless-features/33221-what-s-missing-from-your-wi-fi-6-router-ofdma

MX5300 ofdma

MX5300的2.4G和5G均支持下、下行OFDMA,华硕AX88U的2.4G不支持OFDMA,网件RAX120不支持上行OFDMA。不知这些型号会否通过固件更新来解决。OFDMA是WIFI6的一个重要特性,作用就是多个设备同时传输降低延时。

总结:真是一分钱一分货呀!

MX5300京东购买链接

MX5300套装京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » LINKSYS MX5300拆机
