两台网管交换机:水星SG108 Pro和网件GS108T V2拆机

130元收了一台比较破旧的网件GS108T V2,坏了3号网口,其它口正常,130元包邮还送电源,我觉得很OK了,网件的交换机型号带T是指带网管功能,然后我在京东买了新的水星网管交换机,型号是GS108 Pro,不带pro的型号没有网管功能,价格160元。如果网件GS08T v2是新机,价格是大几百元,两者新机价格相差很大,现在一起拆机看看有些什么差别吧。在功能上,两者均支持VLAN和聚合,水星支持2组,网件支持4组。

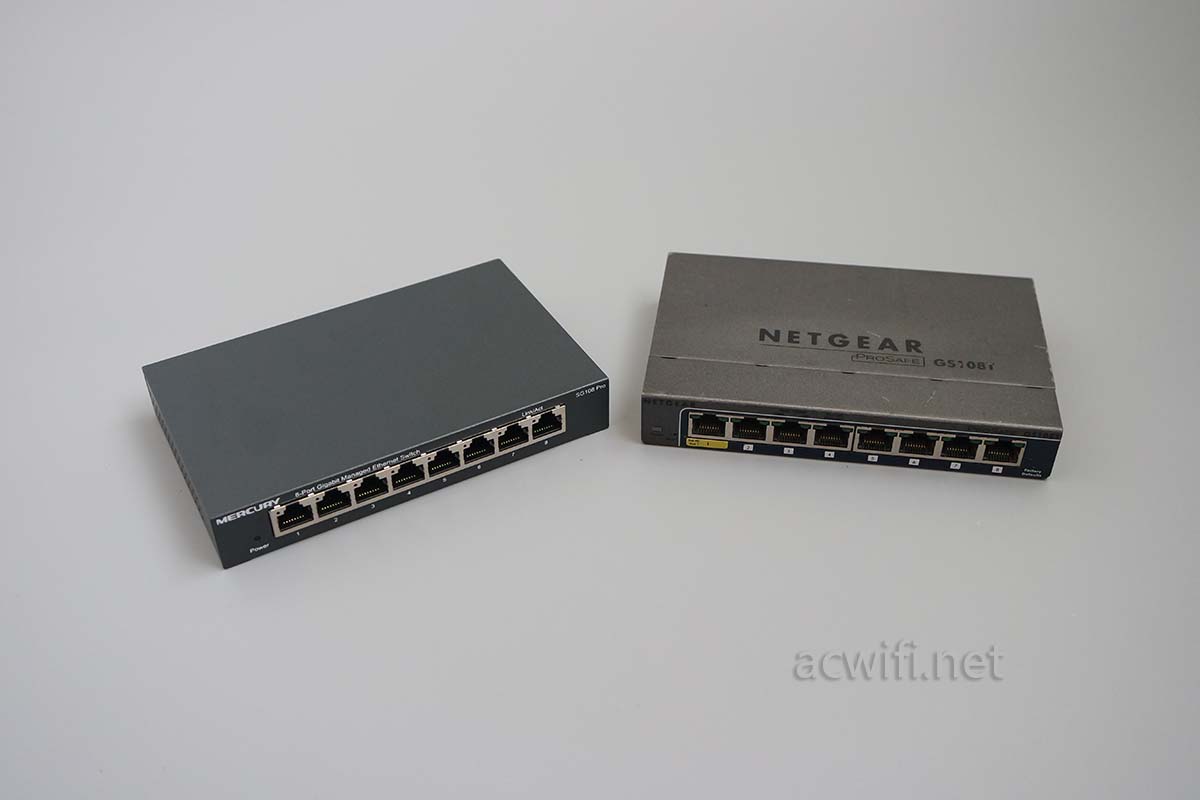

合照:

水星SG108 pro拆机网件GS108T V2

两台都是8台全千兆交换机,都是铁壳,两者尺寸很相近,但重量就非常不一样,网件的很重很重,网件的铁皮厚。

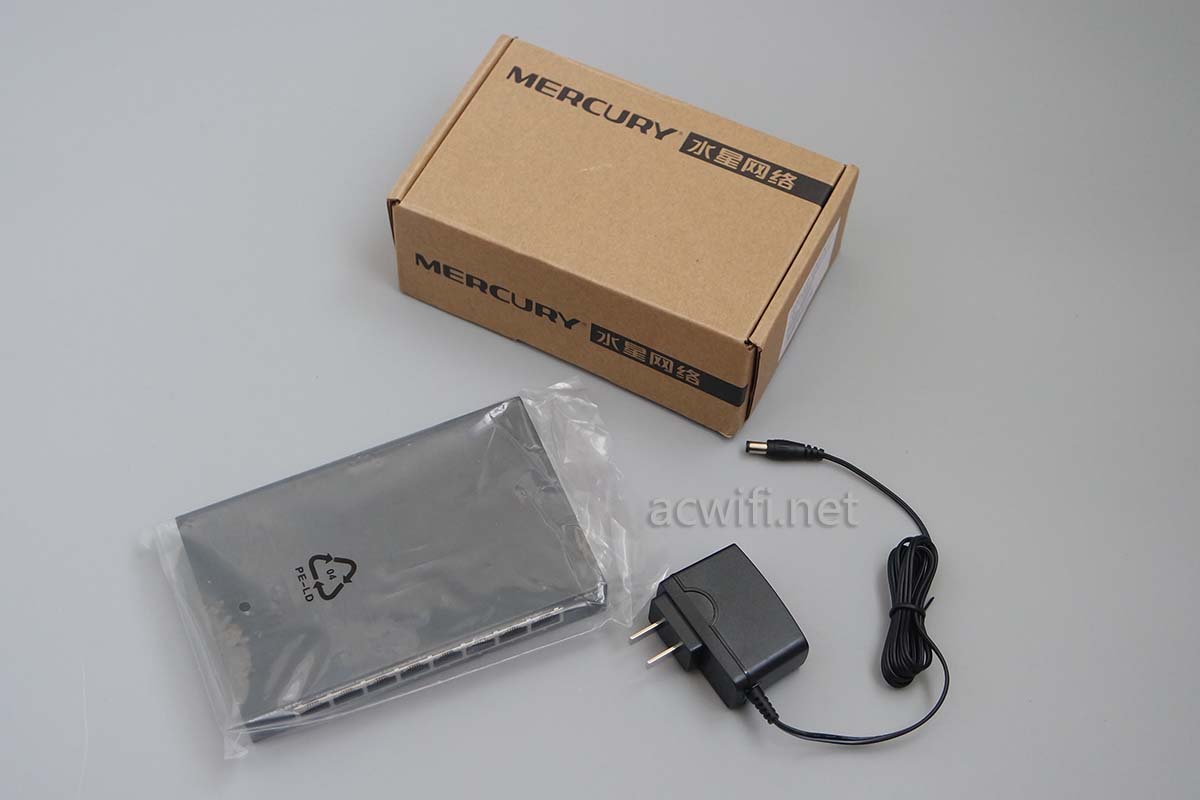

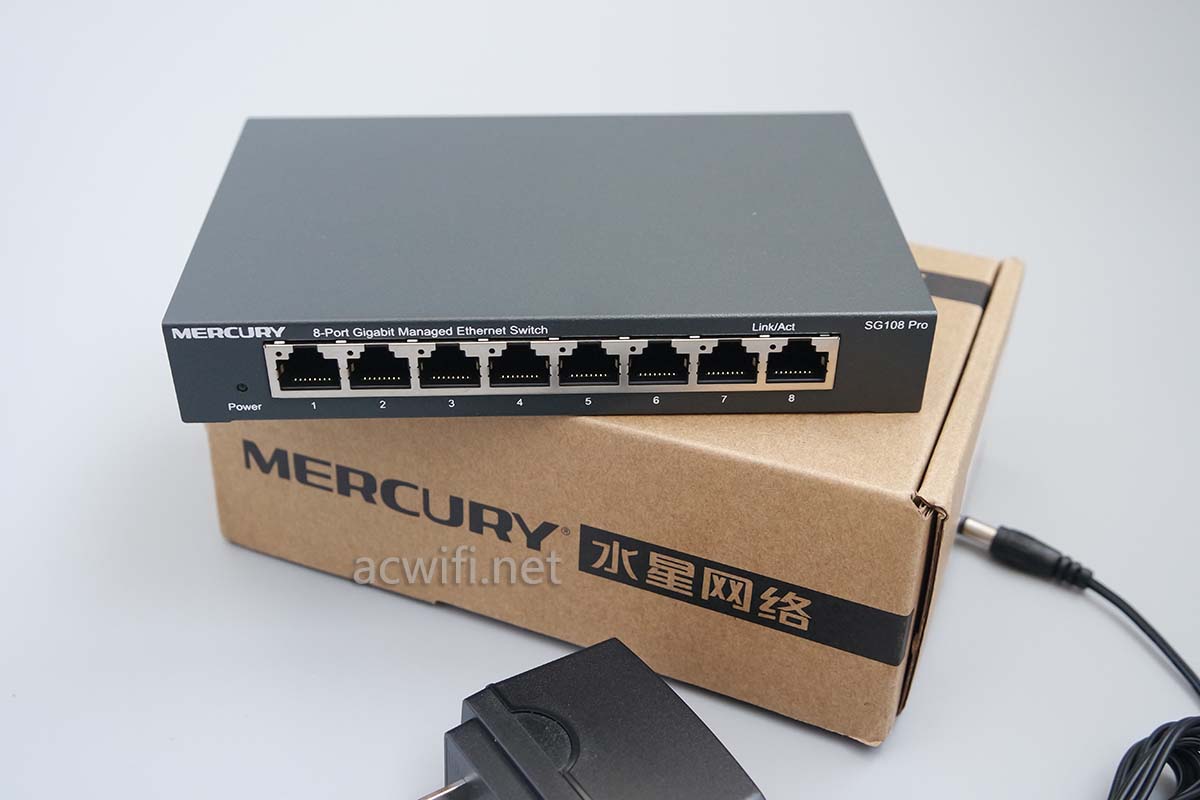

水星的包装:

水星SG108 pro拆机网件GS108T V2

水星SG108 pro拆机网件GS108T V2

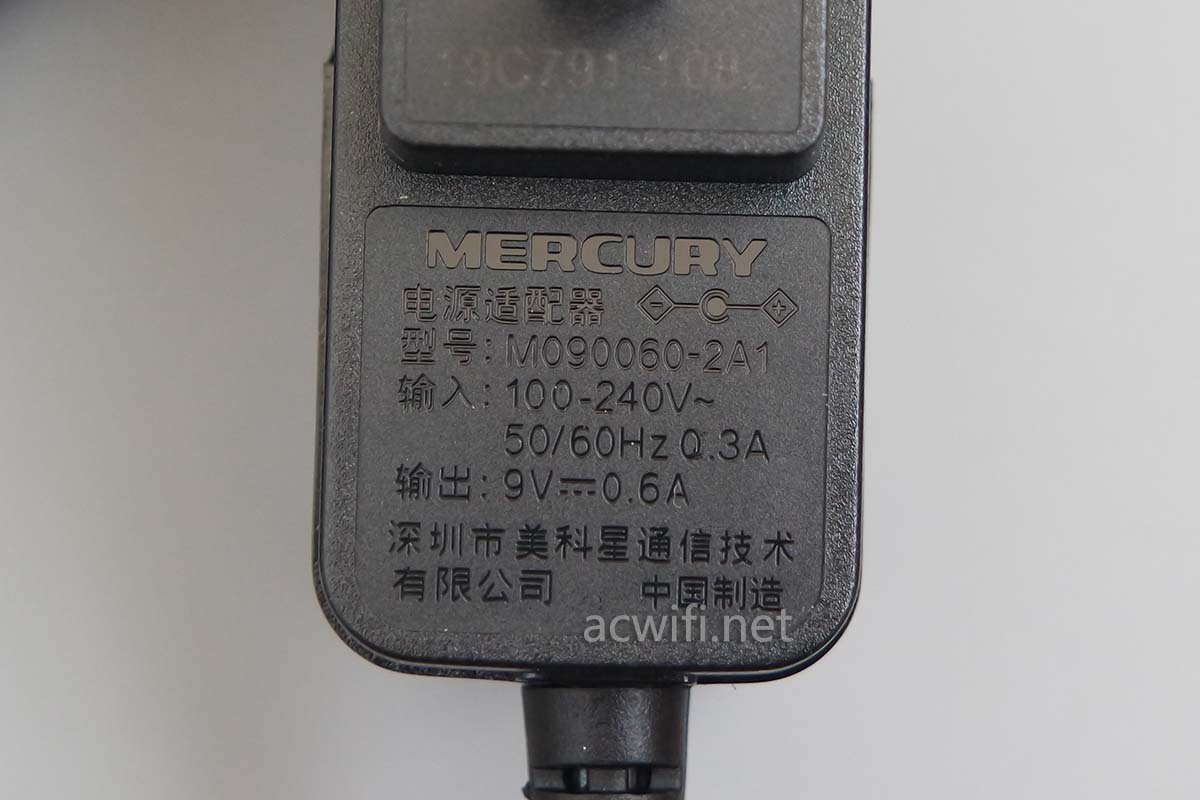

水星的电源规格是9V/0.6A,实测12V的电源可以用。

水星SG108 pro拆机网件GS108T V2

网件GS108T V2的电源规格是12V 1A,1号网口支持POE供电,所以电源功率要大一些。

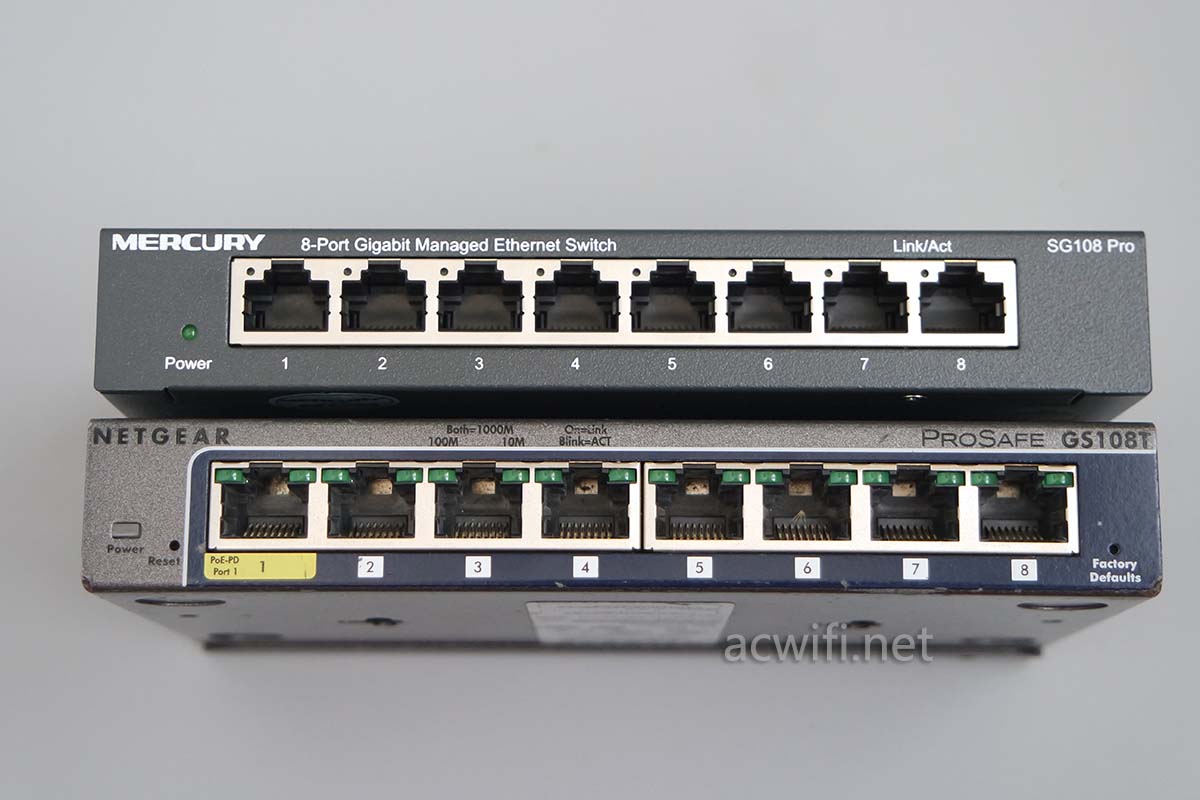

两款交换机的网口面板:

水星SG108 pro拆机网件GS108T V2

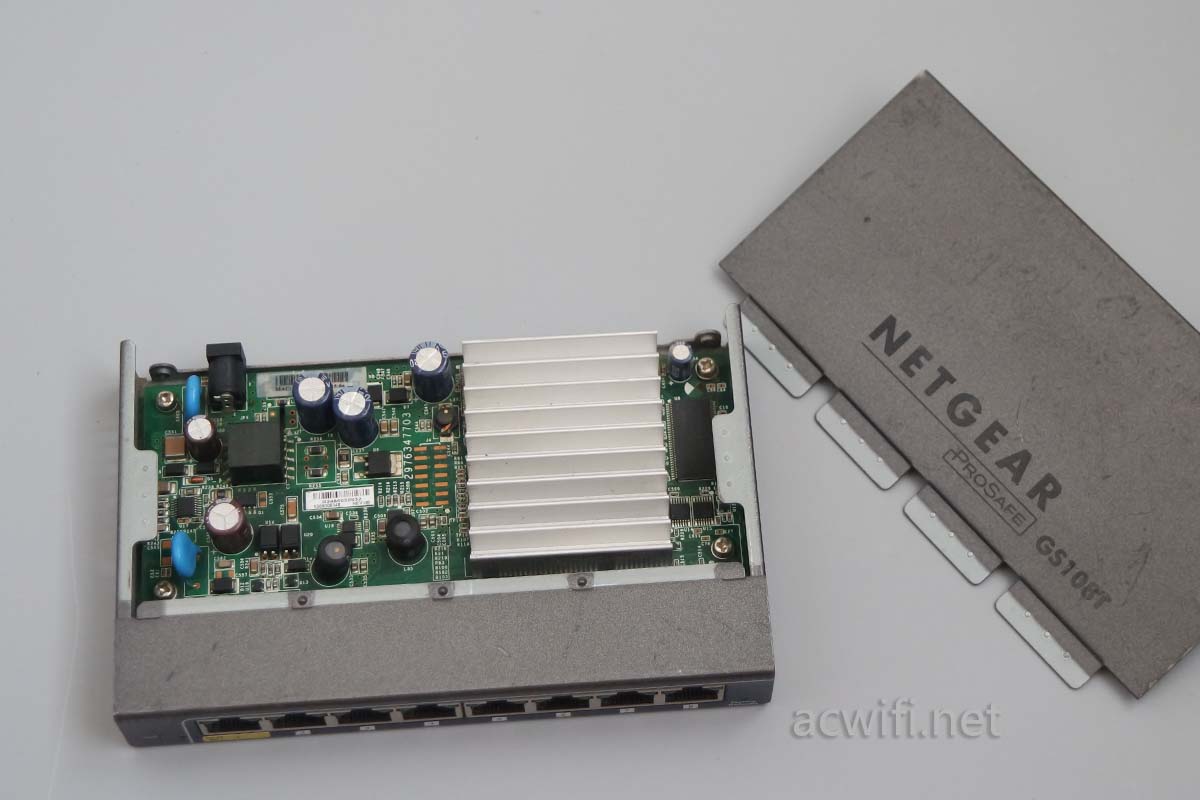

拆开网件GS108T v2:

水星SG108 pro拆机网件GS108T V2

虽然只是交换 机,但电路板满满的元件,还有硕大的散热器。

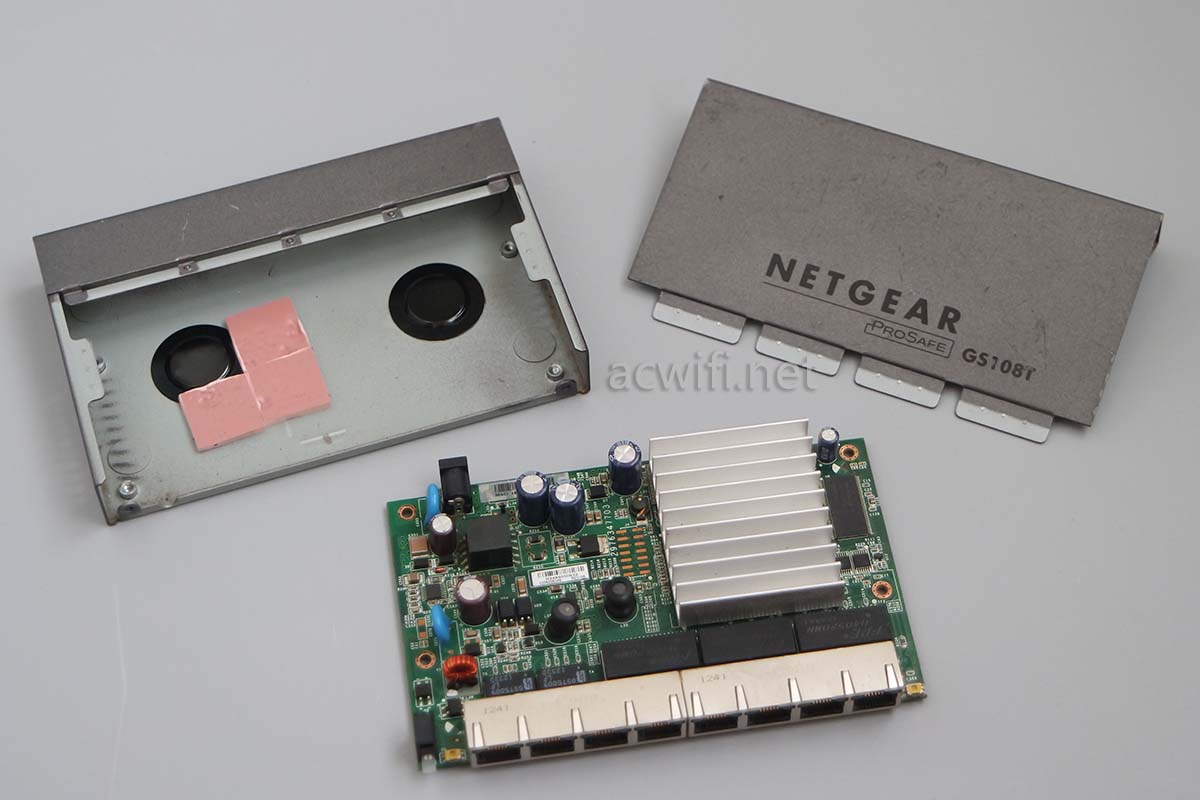

取出主板,看见底壳有导热硅胶垫,把CPU底部的热量导致底壳。

水星SG108 pro拆机网件GS108T V2

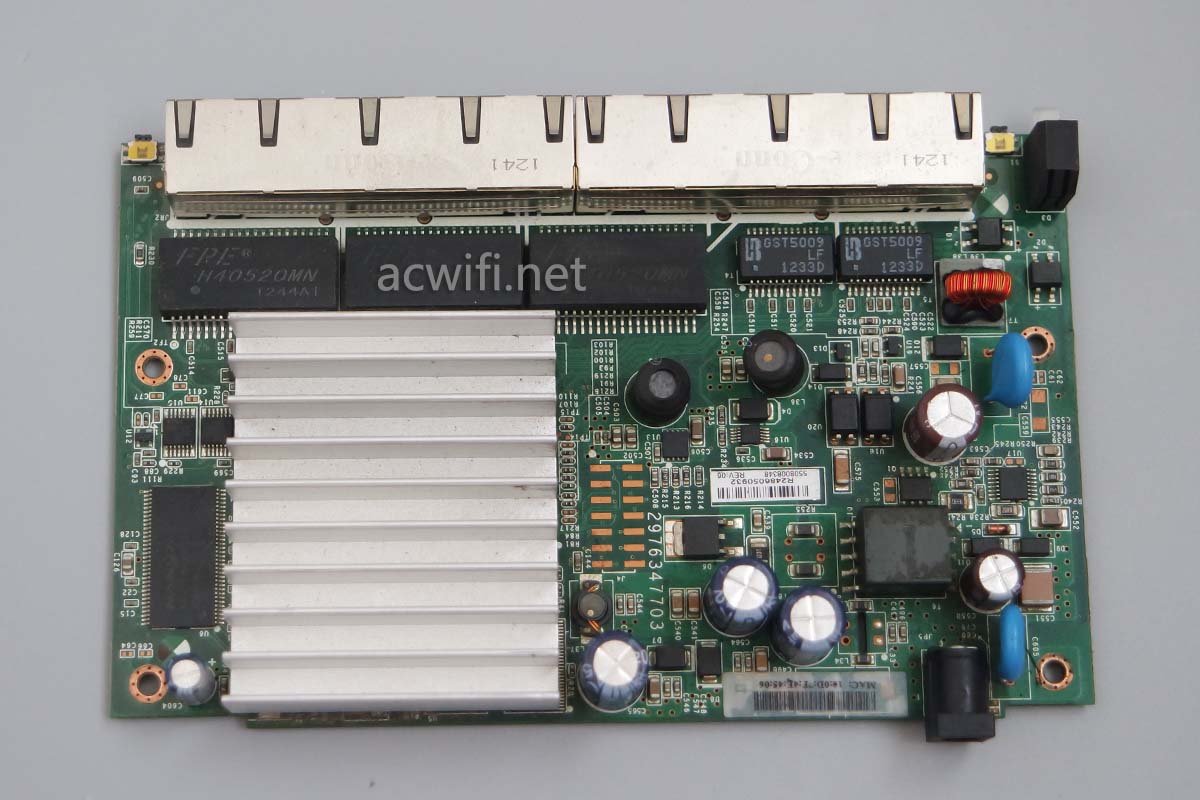

网件GS108T V2主板正面:

水星SG108 pro拆机网件GS108T V2

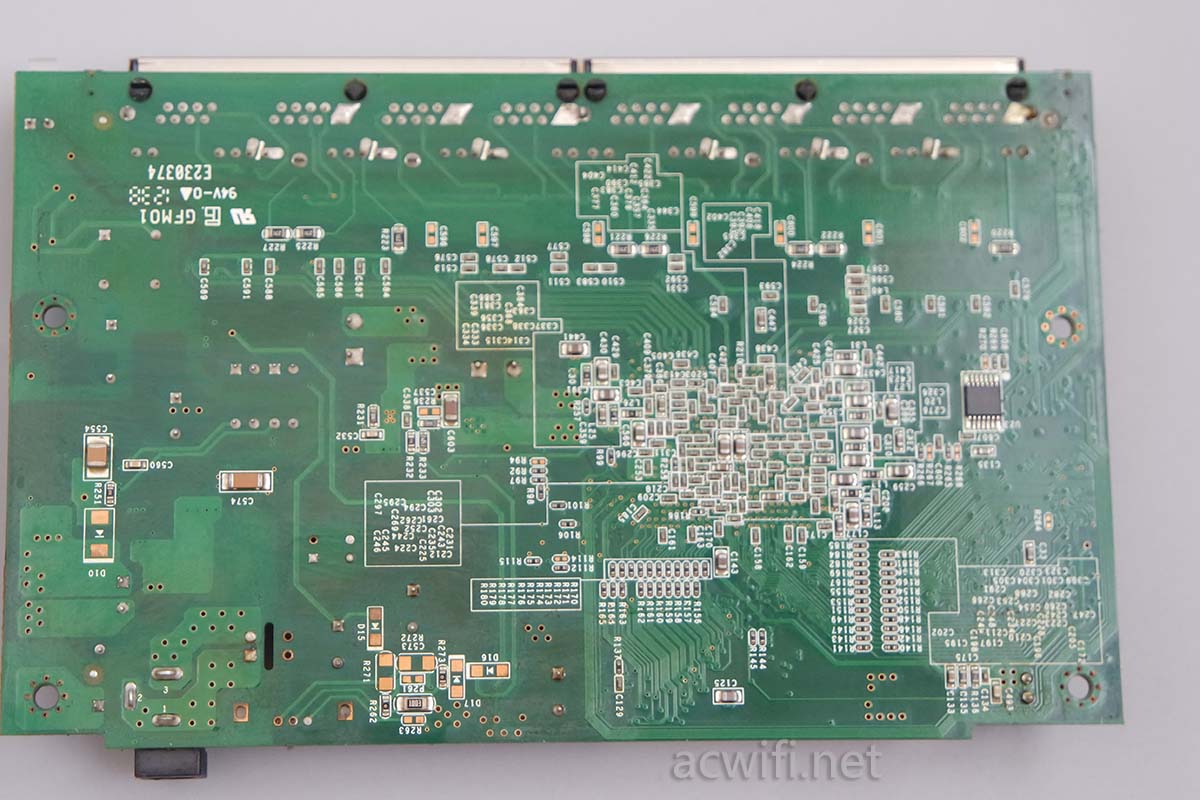

网件GS108T V2主板背面,背面也有很多贴片元件,特别是交换芯片的正下方。这种老产品型号用料是很充足,但也卖得很贵。

水星SG108 pro拆机网件GS108T V2

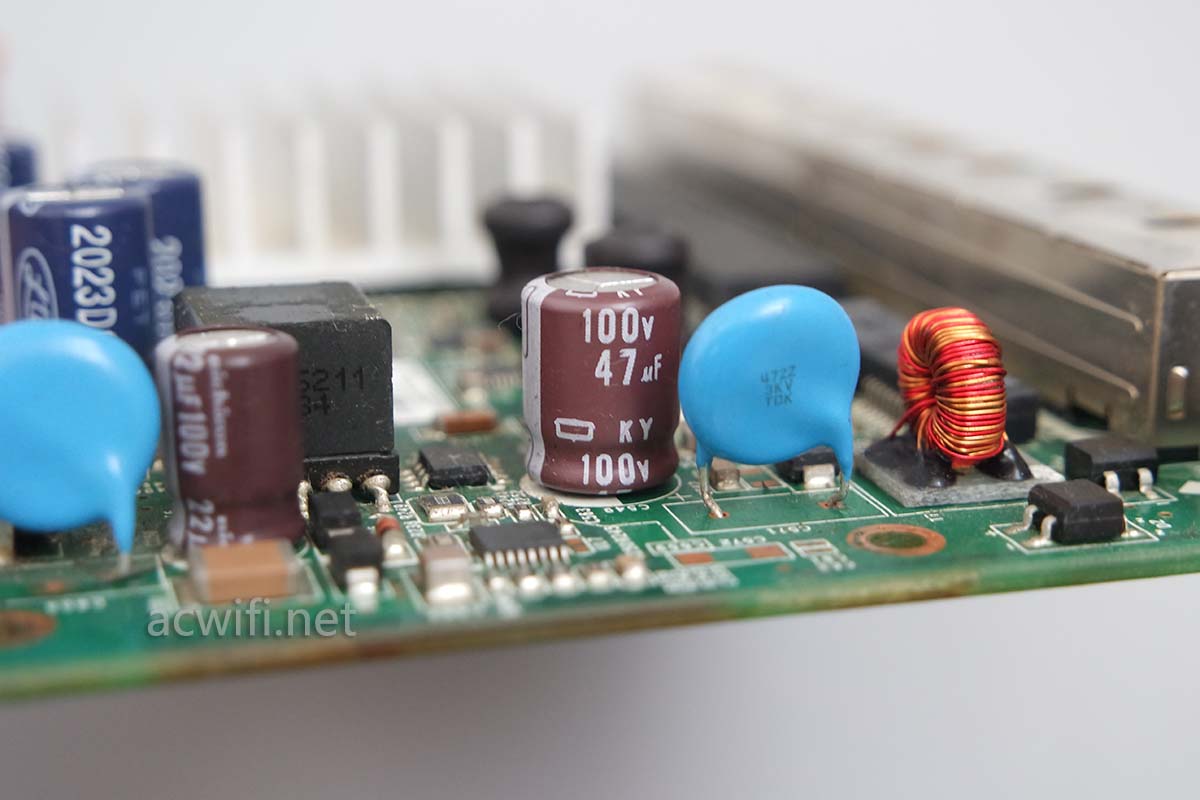

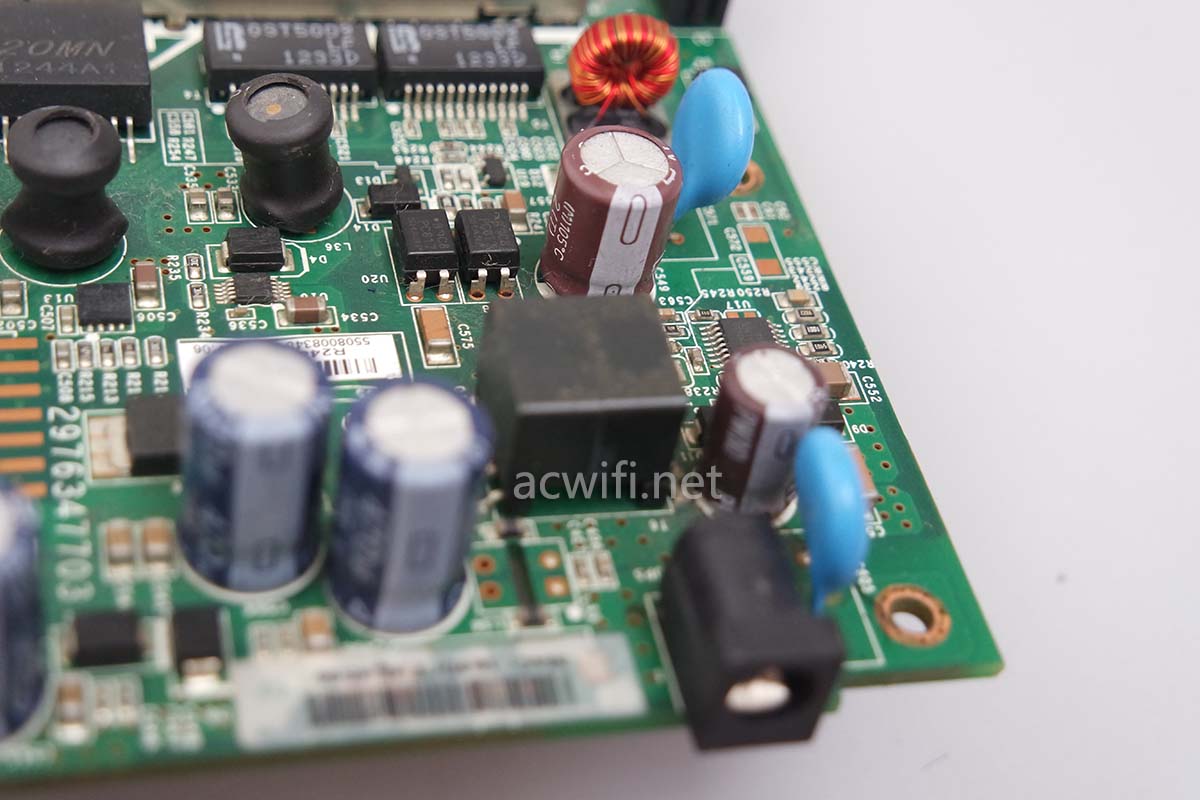

这是POE供电电路,有一颗100V 47微发电容,POE供电电压从44-57V,它只有1号网口能有POE供电。

水星SG108 pro拆机网件GS108T V2

另一个角度:

水星SG108 pro拆机网件GS108T V2可惜散热器我取不下来,用热风枪吹了许久之后也纹丝不动,等那天它坏了之后我再利用铁锤等候它吧。

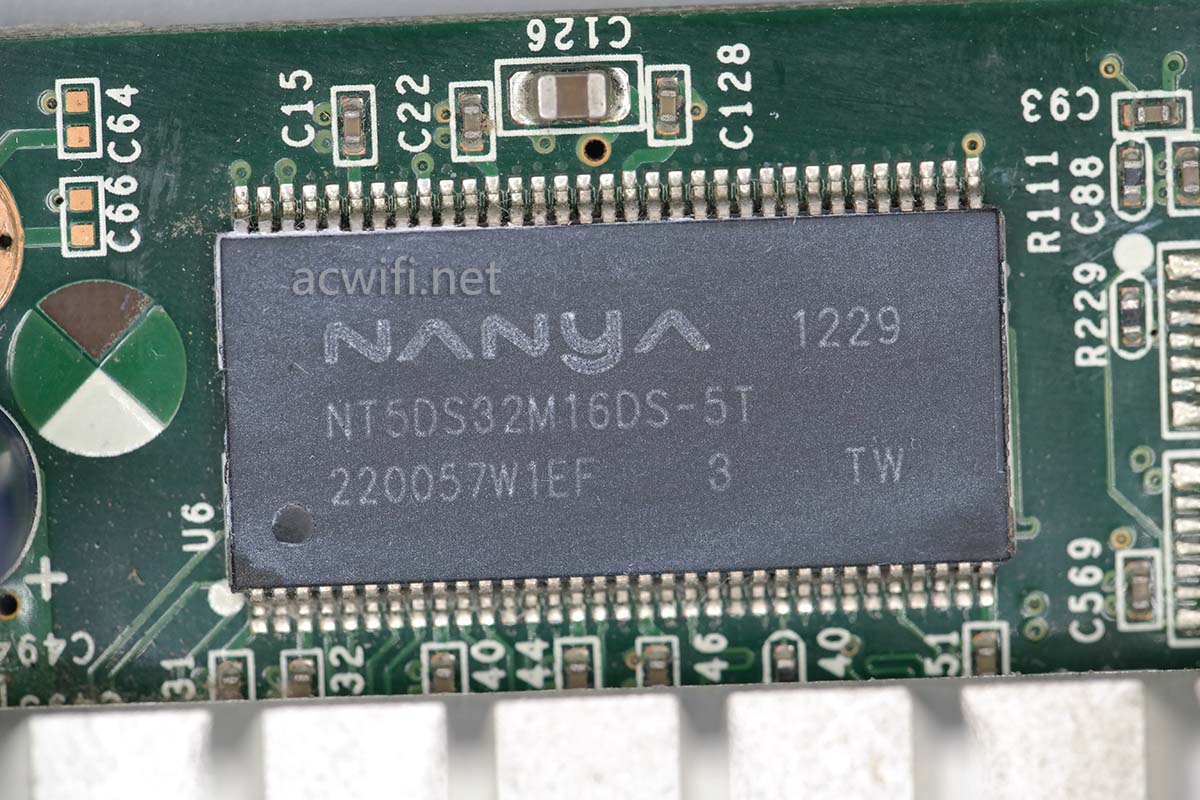

有一颗内存芯片,型号是nt5ds32m16ds,容量64MB。

nt5ds32m16ds

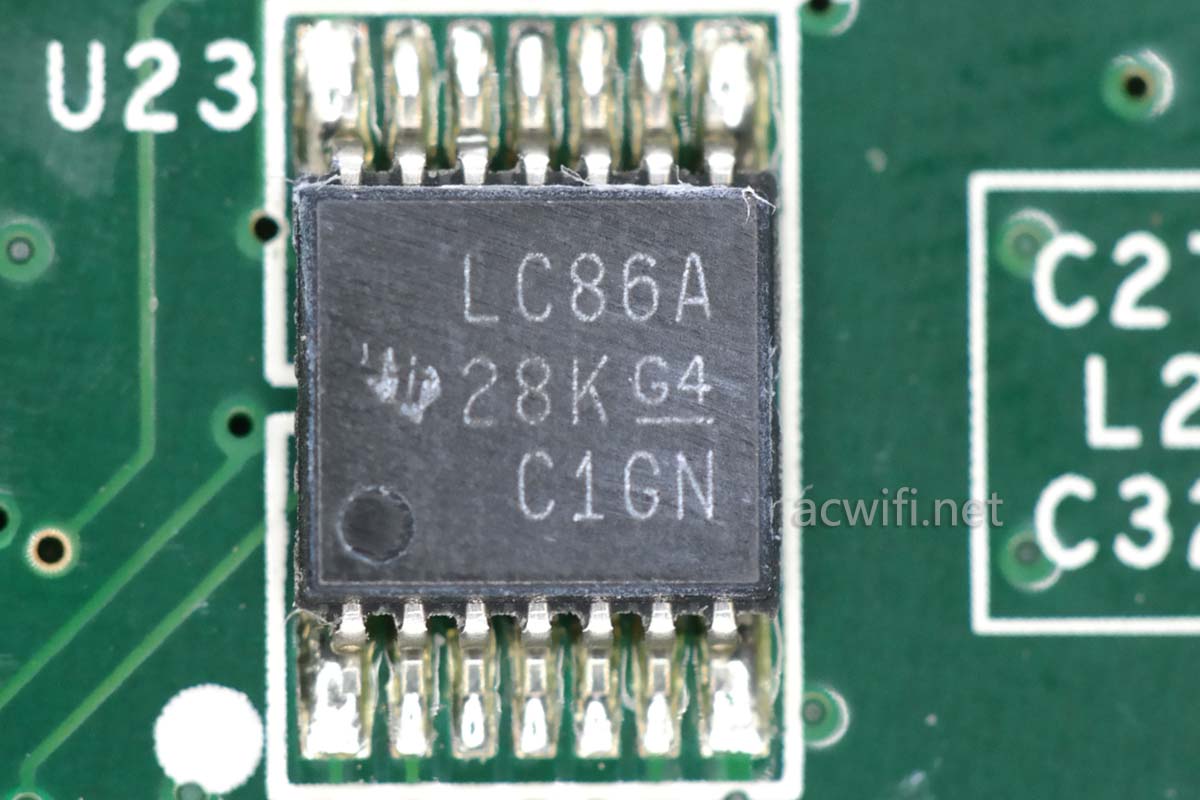

LC86A,这颗是什么芯片、。

水星SG108 pro拆机网件GS108T V2

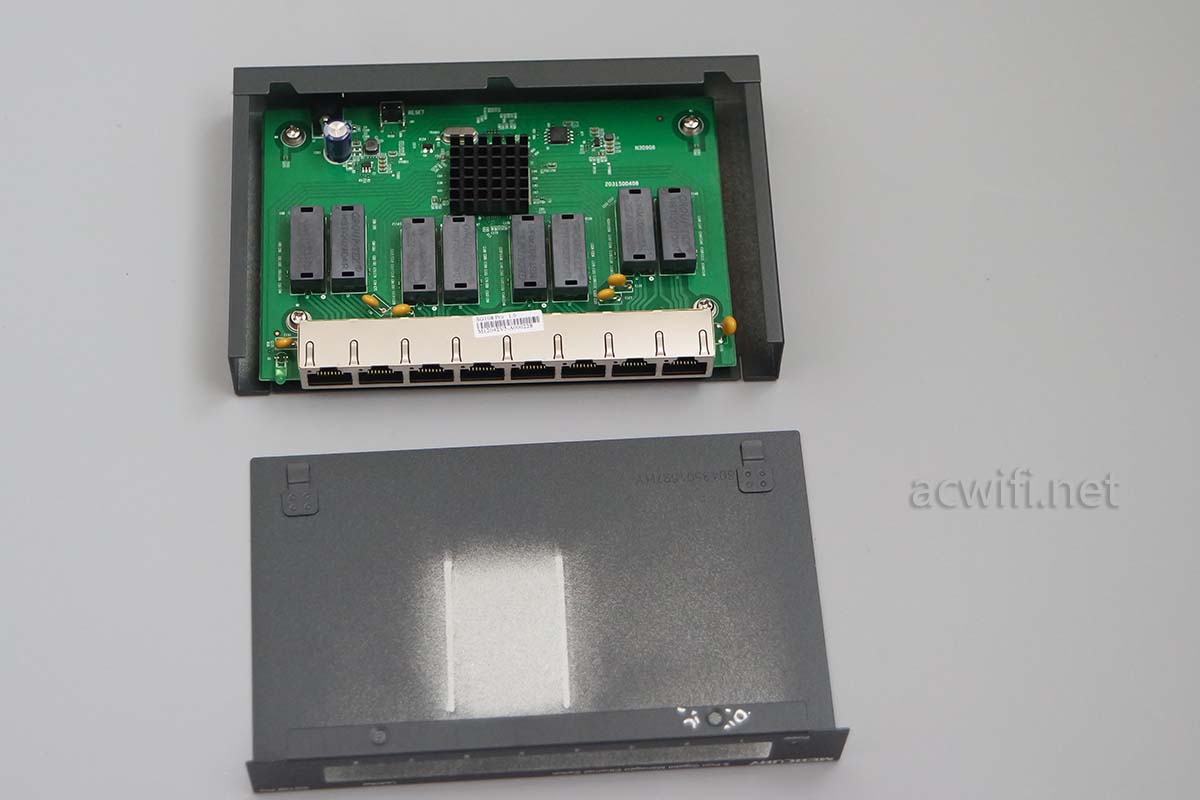

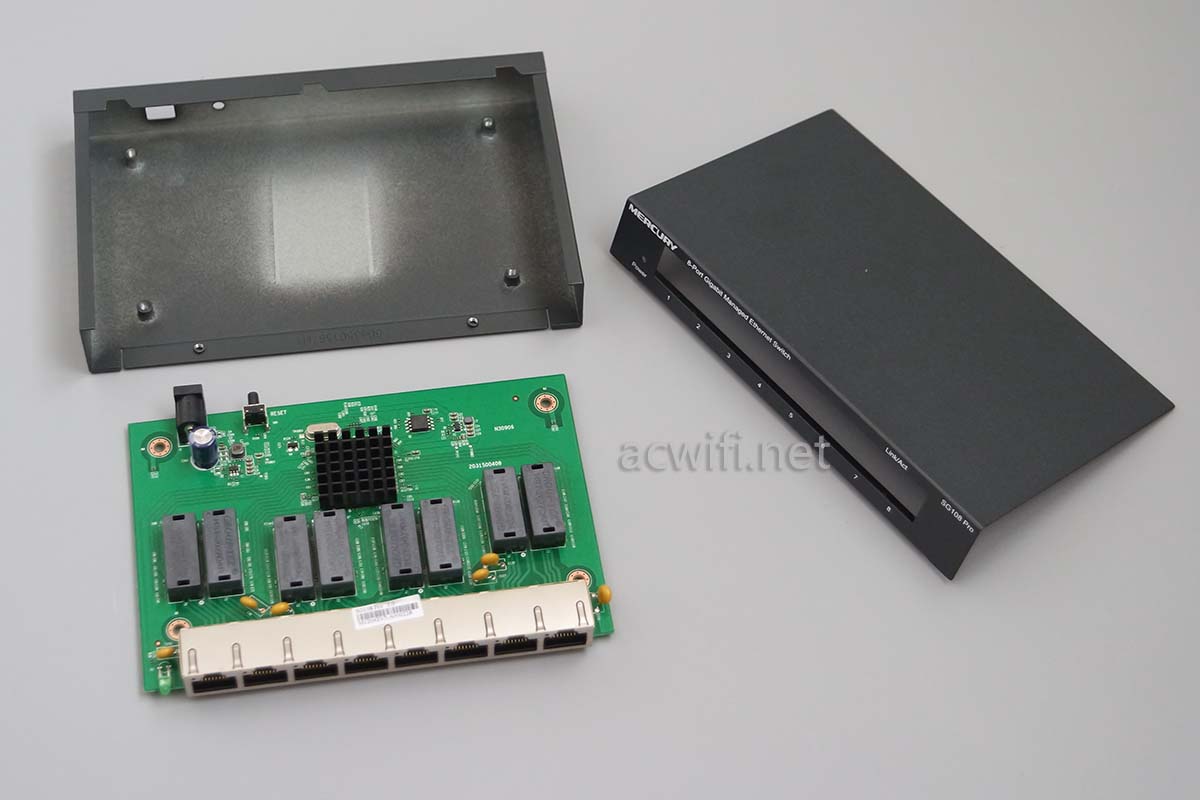

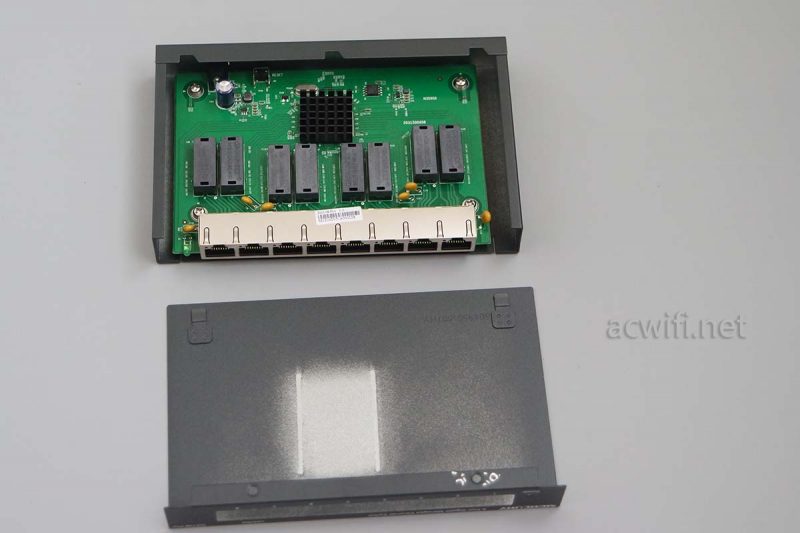

拆水星SG108T pro:

水星SG108 pro拆机网件GS108T V2

SG108T pro拆机

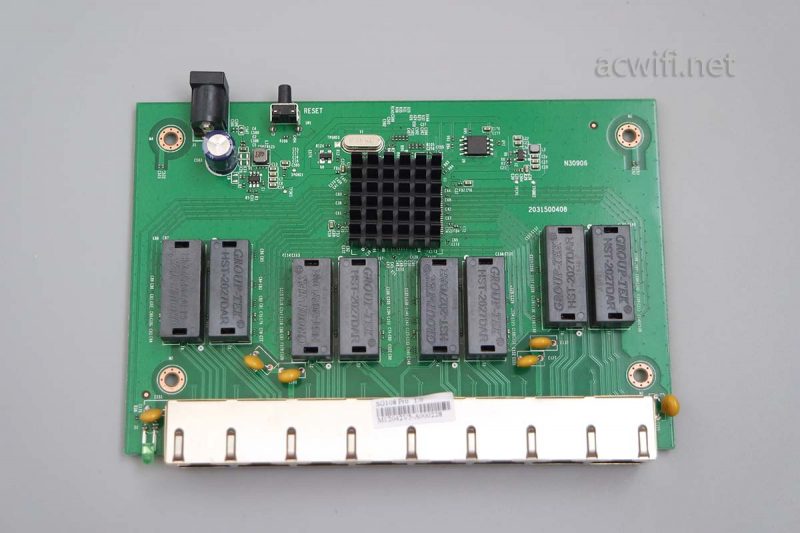

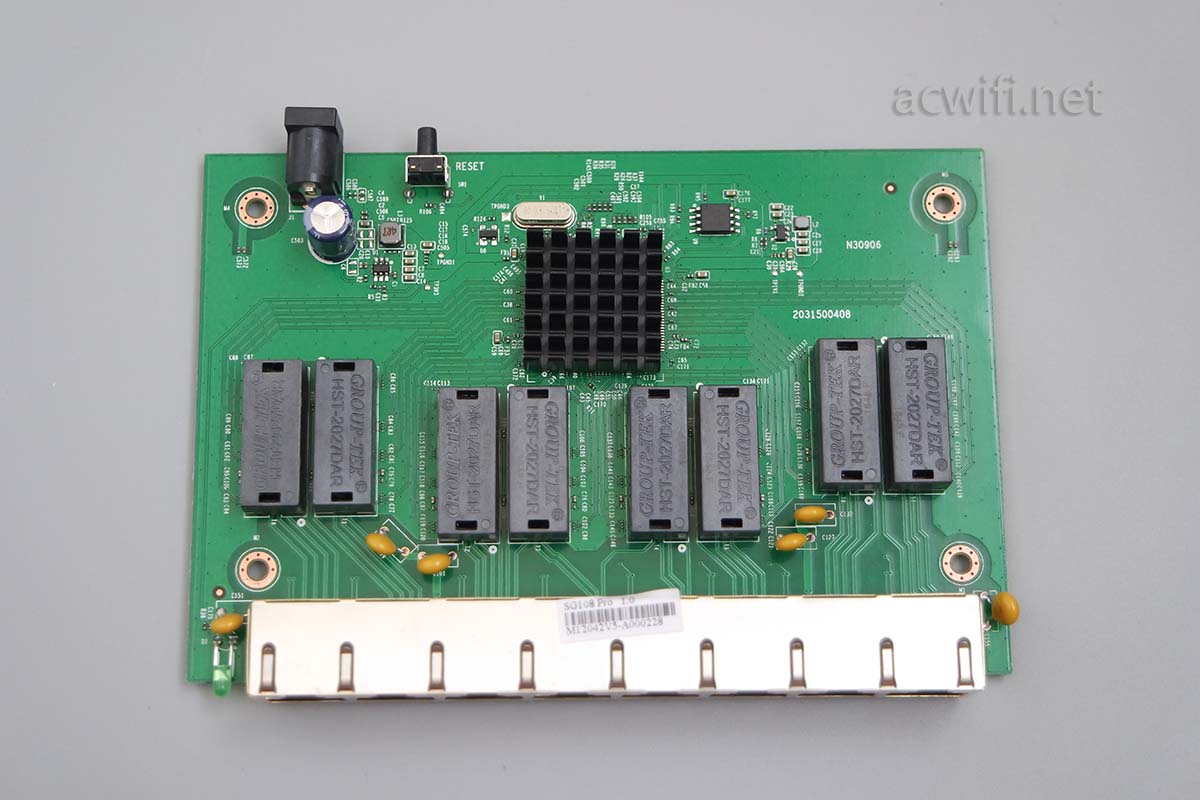

SG108T pro主板正面,每一个网络变压器对应一个网口。,

SG108T pro拆机

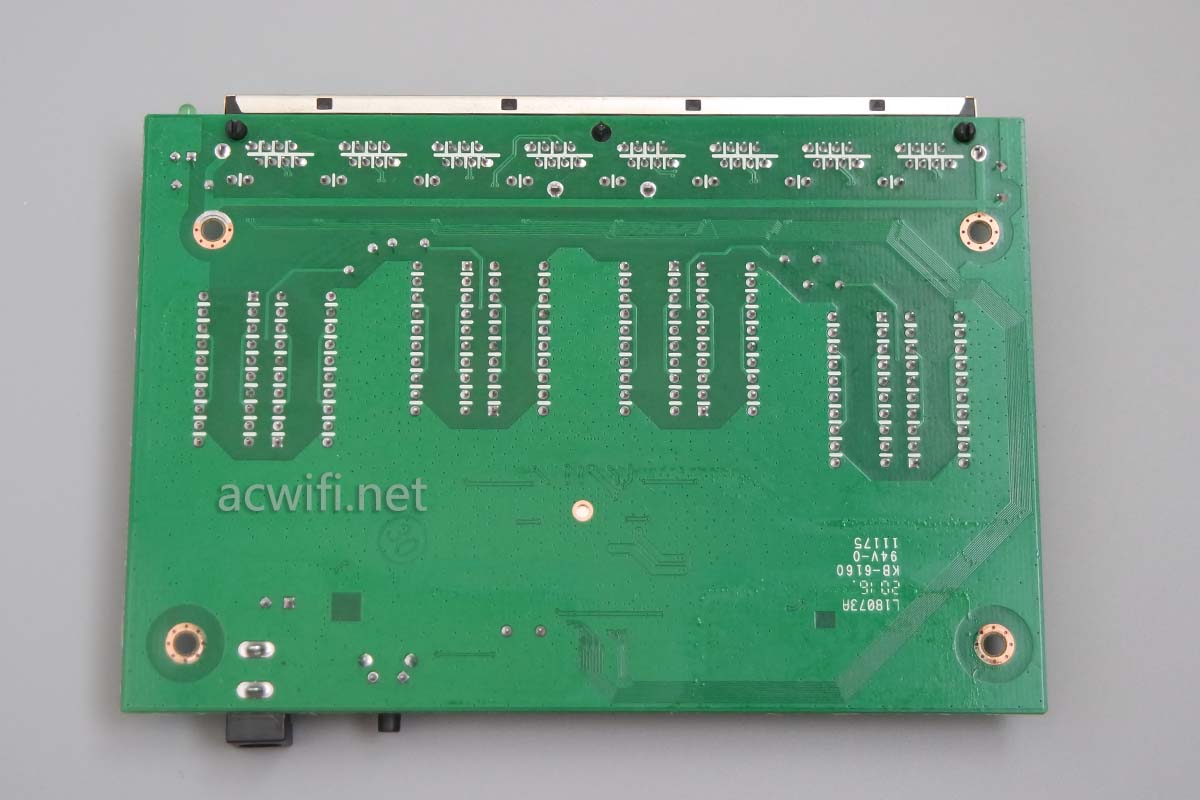

SG108T pro主板背面,好干净的主板,100多元的东西,还想怎样!

SG108T pro拆机

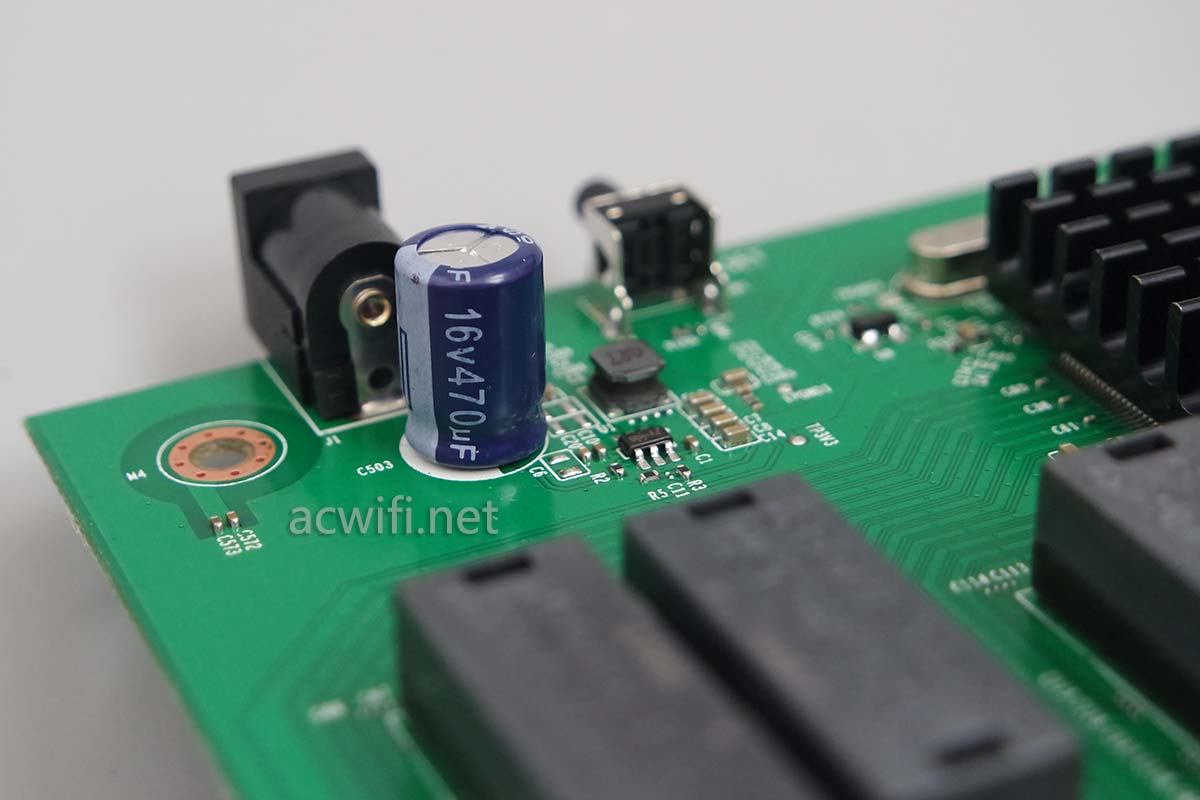

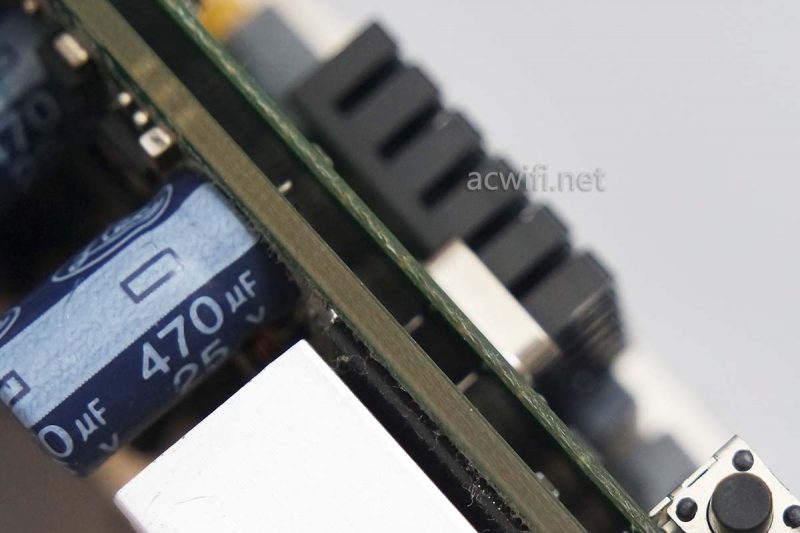

一颗16V 470uF电容,

水星SG108T pro拆机

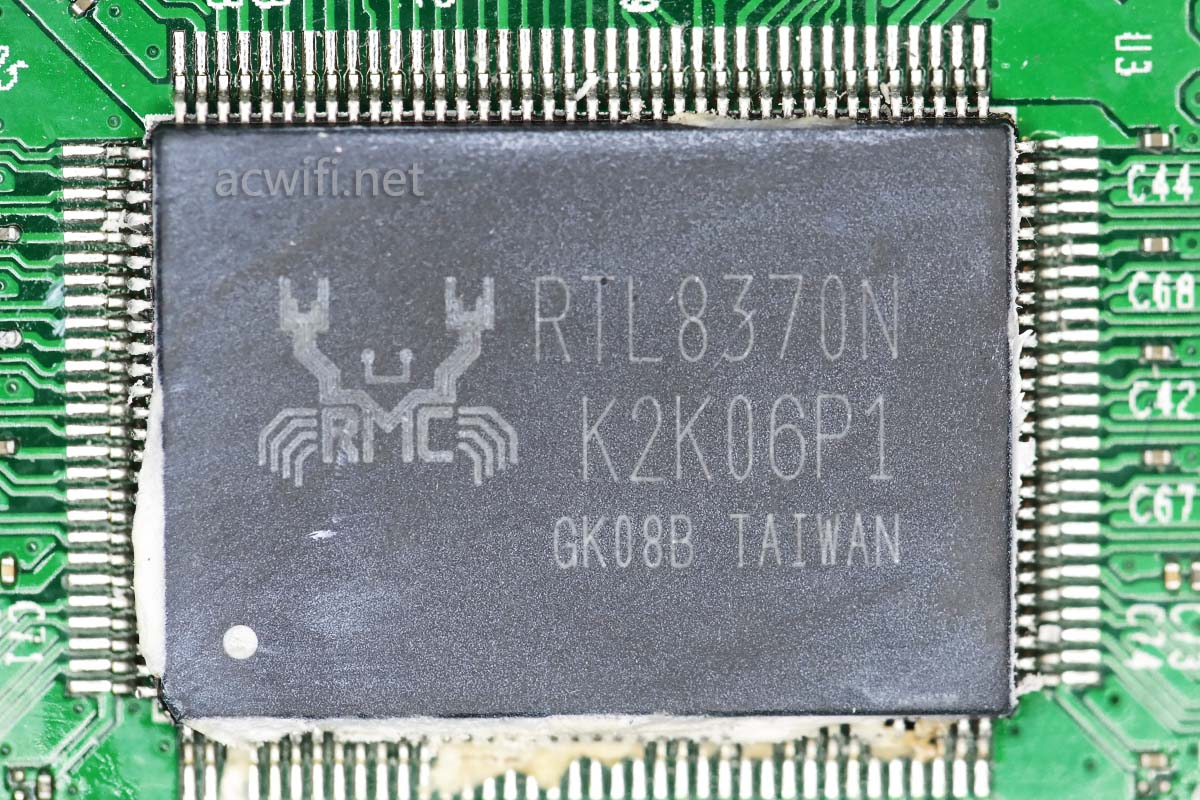

的散热片可以用热风枪慢慢吹下来,然后耐心打磨芯片上的胶,显出丝印字迹,型号是RTL8370N,是一款高性能8端口千兆以太网交换机,具有低功耗,集成8端口千兆,支持1000BASE-T,100BaseT和10BASE-T,支持vlan、qos、acl等。

水星SG108T pro拆机

网件GS108T V1用的交换机芯片是博通的BCM5836P,听说V2版本换成了螃蟹芯片,也就可能是用RTL8370N了,不确定。我没实眼看见!

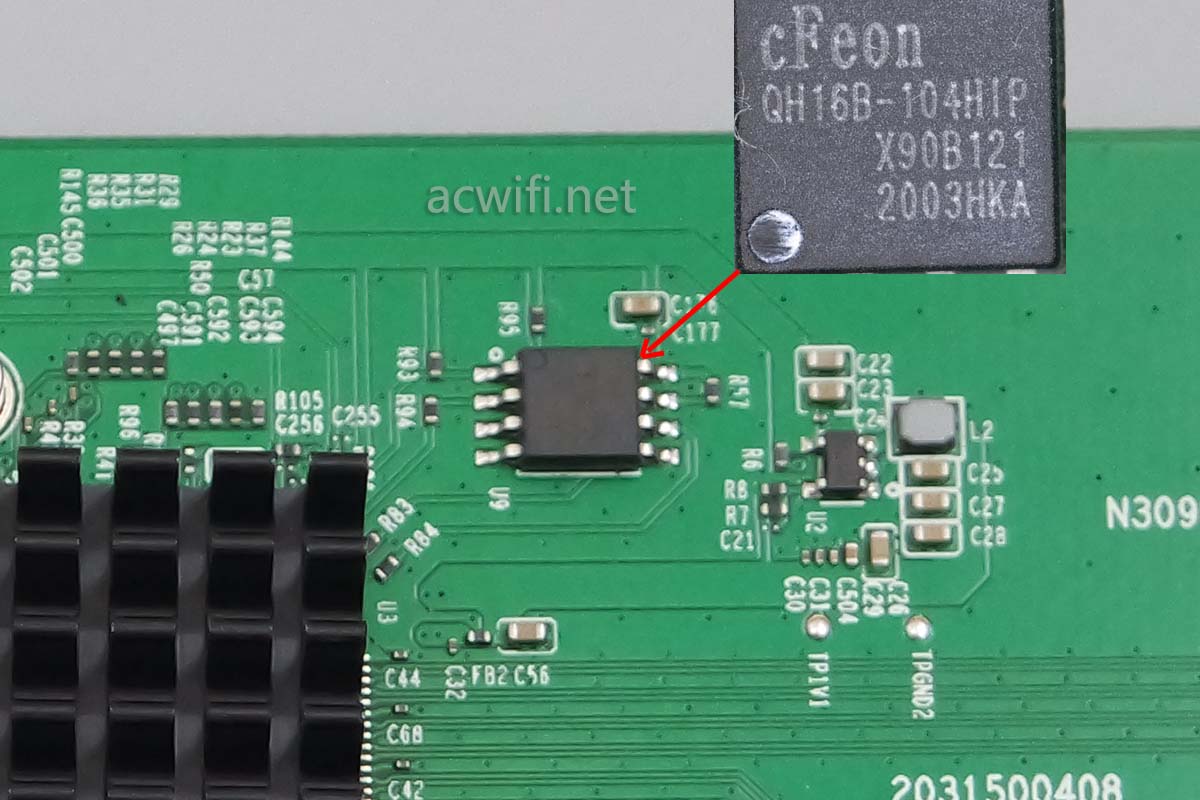

水星SG108T  pro有一颗闪存芯片,那像在哪里见过,没错,在前天拆水星X18G的时候,型号是GH16B-104HIP,容量2MB。

水星SG108T拆机

拆完了,两款主板比一比厚度:

水星SG108T pro拆机

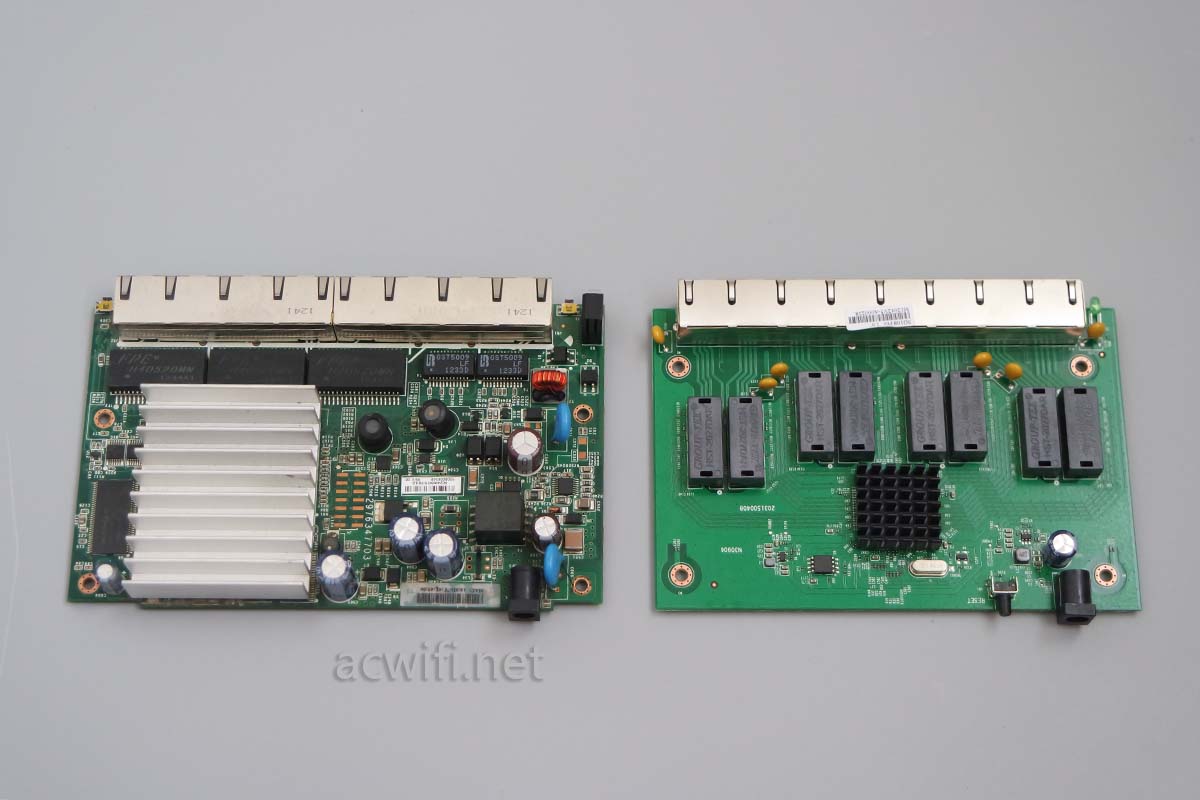

两张主板合照:

水星SG108T pro拆机

因为两者价格相差几倍,所以水星的做工和用料不好评论。也就是一句话的事:一分钱一分货。

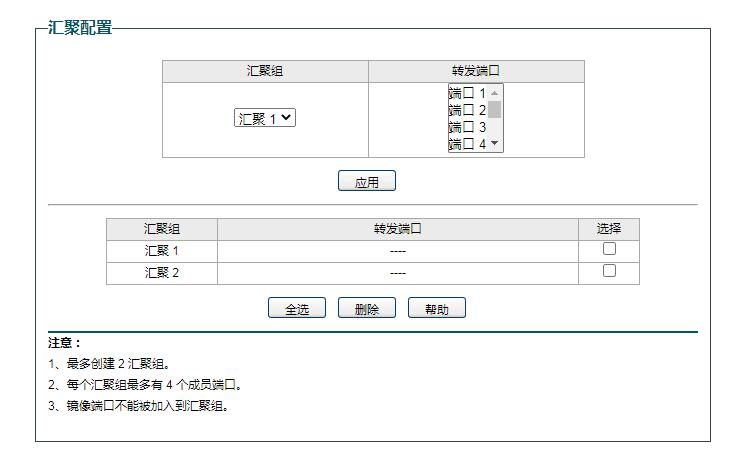

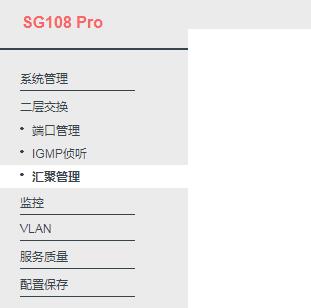

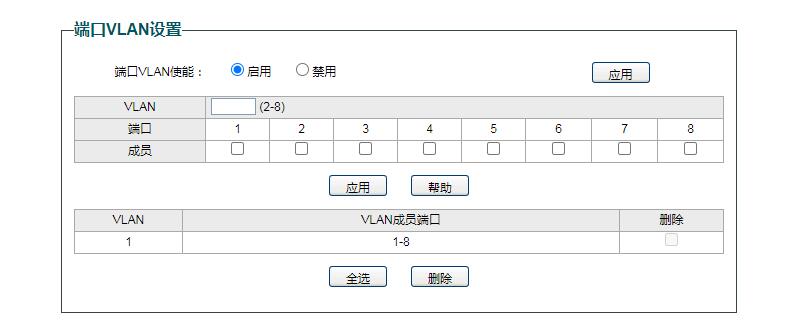

水星交换机的界面:

水星SG108T pro拆机

set02 set03

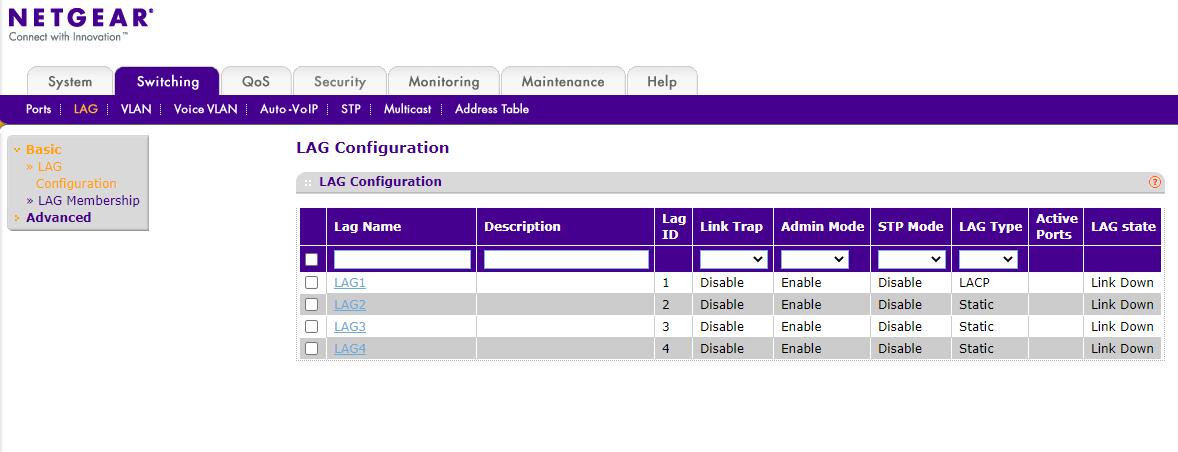

网件的界面:‘

GS108T v2 set 01

网件GS108T停产了吧,代替的是GS308T,对交换机不是很熟悉,有说错的请指正。

想要vlan和端口汇聚功能的,水星这款也是不错的的选择,因为便宜。

水星SG108T pro 京东购买链接  169元

网件GS308T 京东购买链接    699元

网件GS308T亚马逊购买链接  含税393元

有兴趣了解万兆电口交换机的看以看这篇 : 网件XS508M评测,一款五速万兆电口交换机,但没什么好测的
