水星X18G拆机,不用看了跟XDR1860一样

水星的第一款WIFI6无线路由器,型号是X18G,AX1800无线规格,比同配置的TPLINK XDR1860便宜至少50块钱。硬件配置心里有数,也没有什么惊喜。外包装显现出中国红:

水星X18G拆机

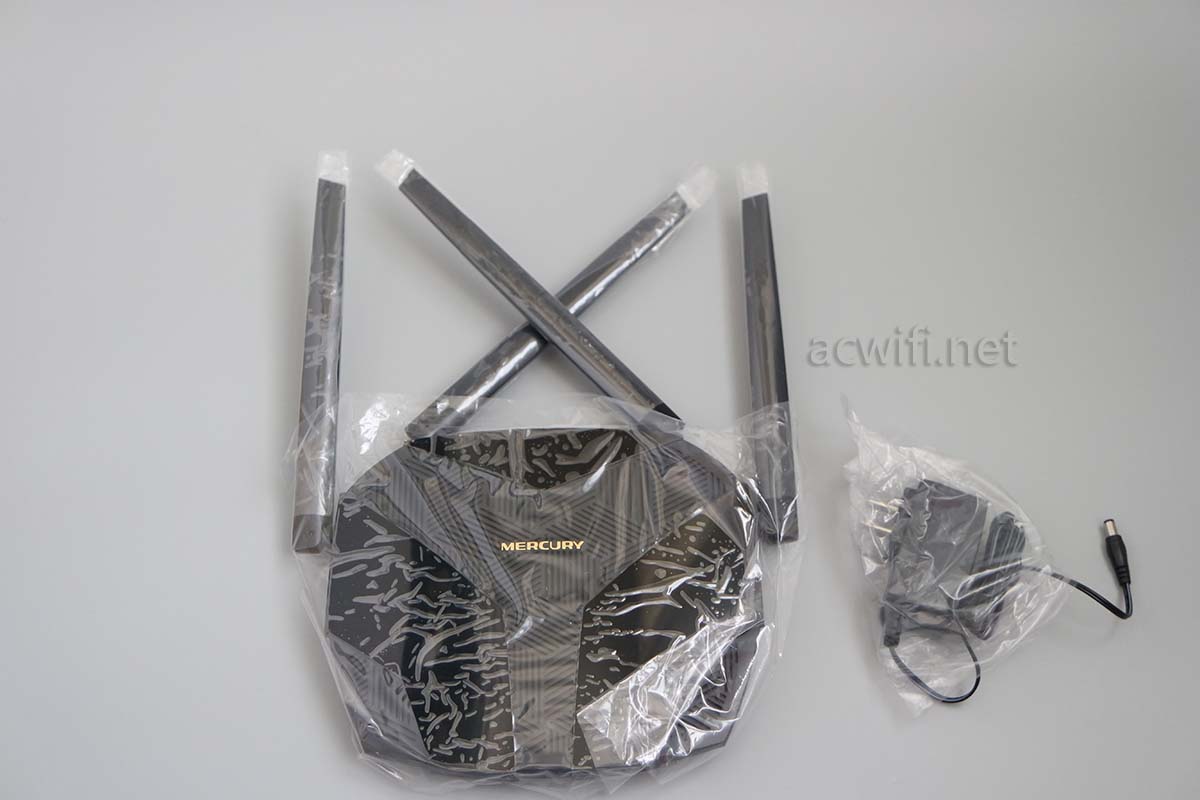

配件里没有网线:

水星X18G拆机

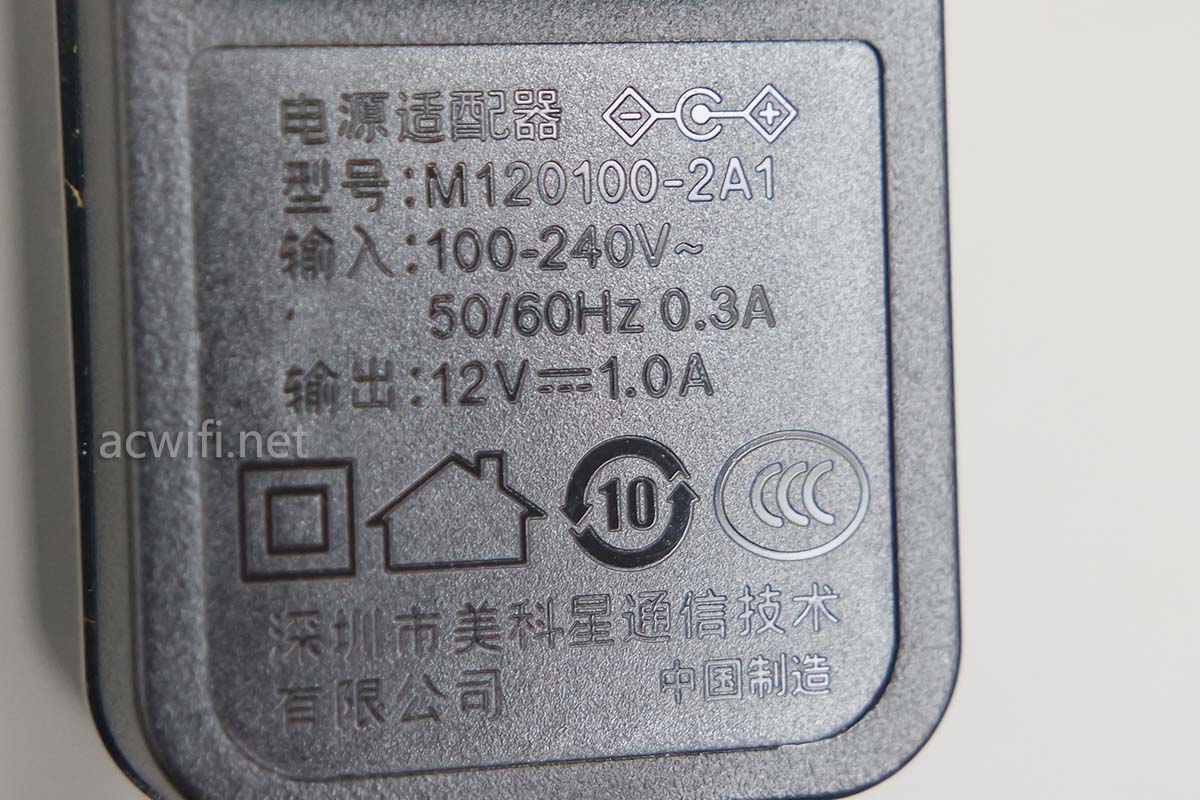

电源额定输出规格:12V/1A

水星X18G拆机

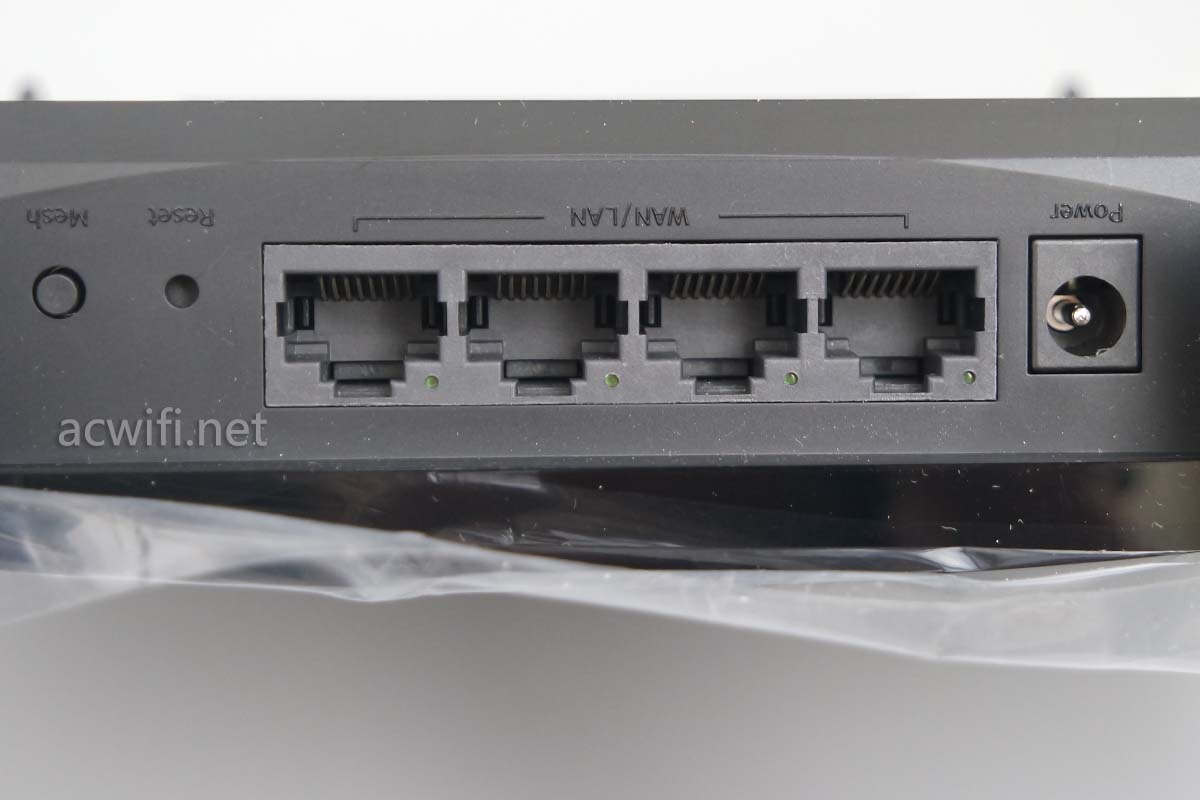

背面4个全千兆网口,支持盲插。
水星X18G拆机

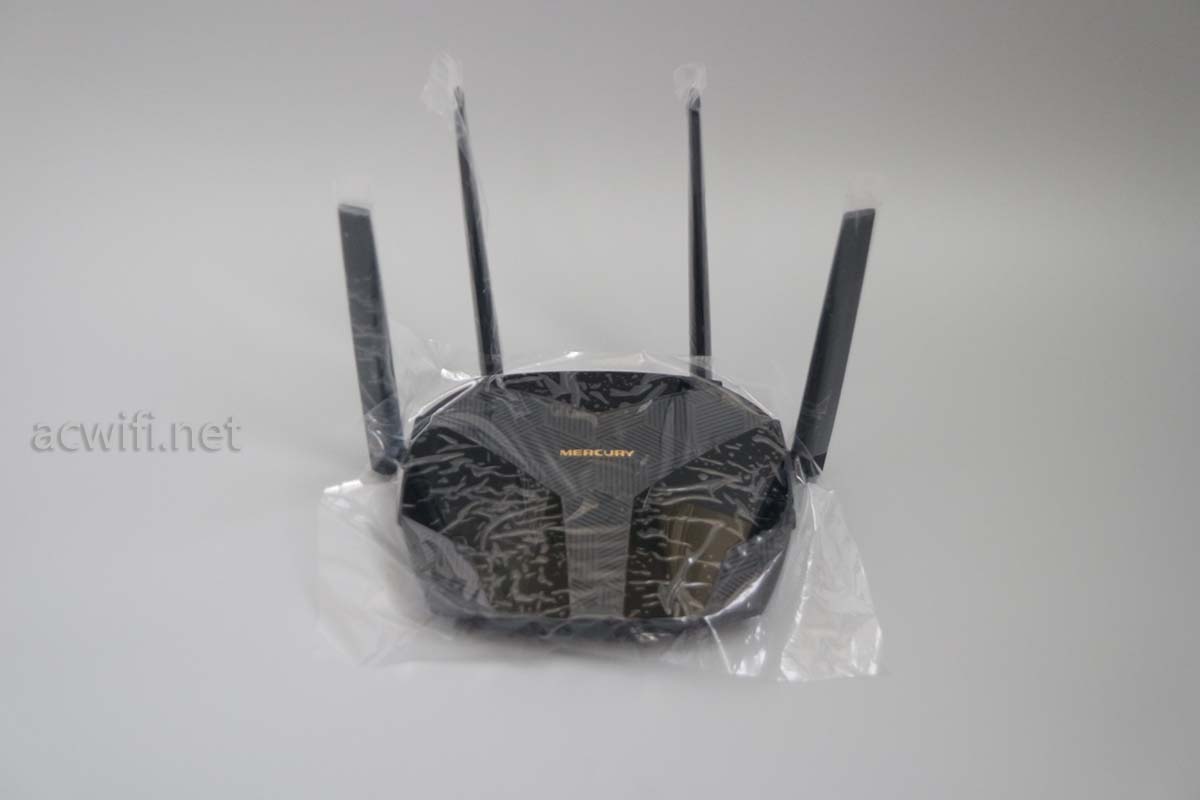

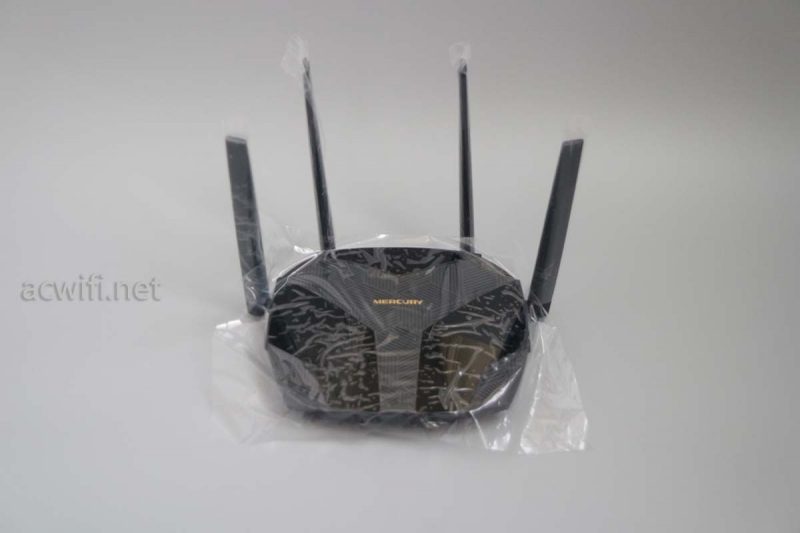

机身正面,四根外置天线:

水星X18G拆机

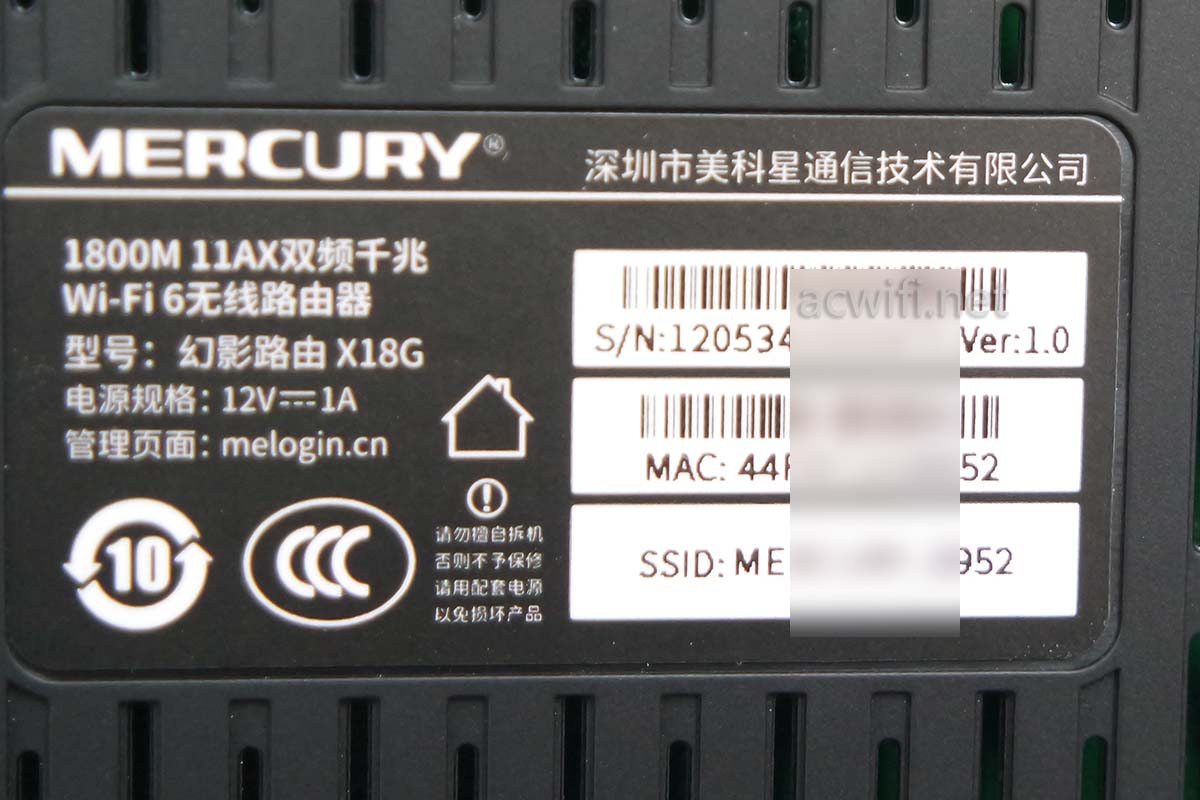

底部标签:

水星X18G拆机

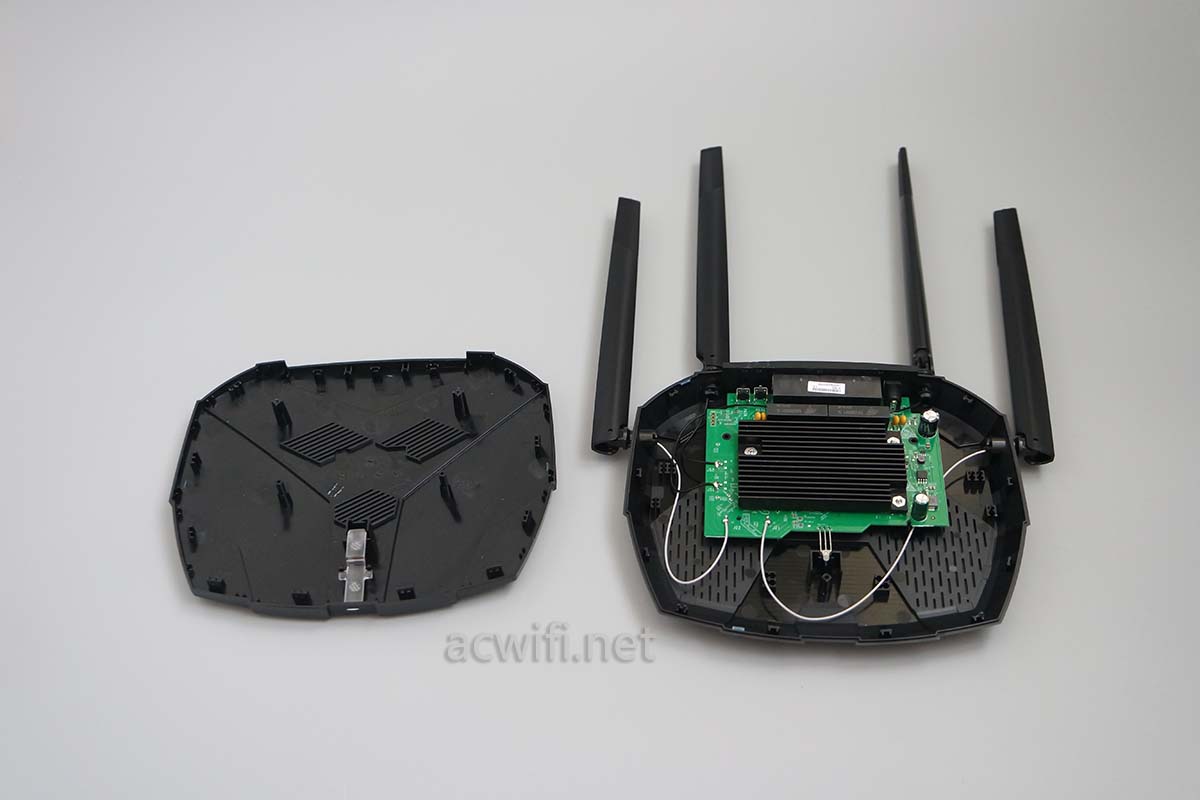

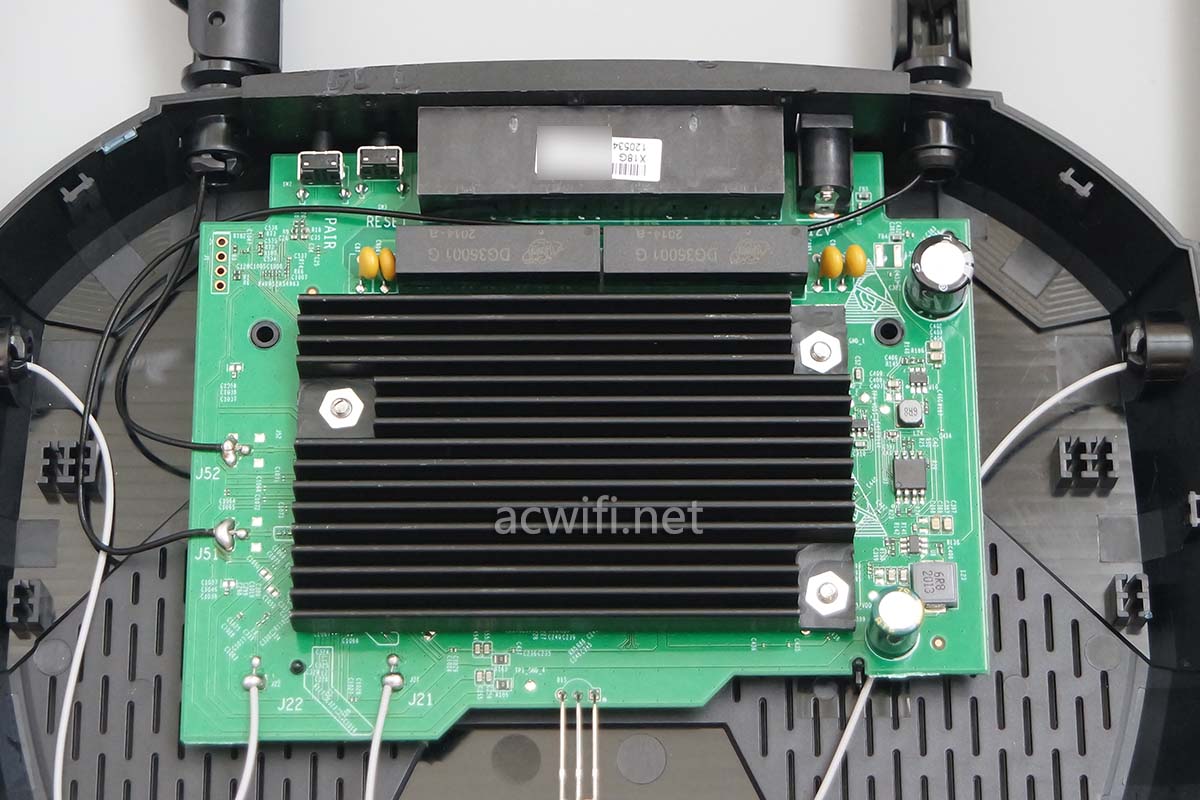

拆开外壳,居然看见有一大片散热器,百多元的水星路由器,配上大的散热片,实属稀有。看着主板的样子,就想起了TPLINk XDR1860。

水星X18G拆机

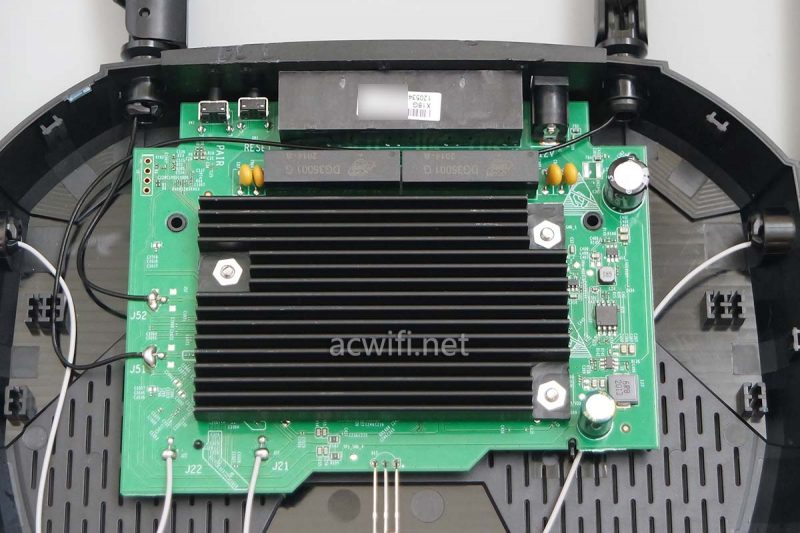

放大些看主板正面:

水星X18G拆机

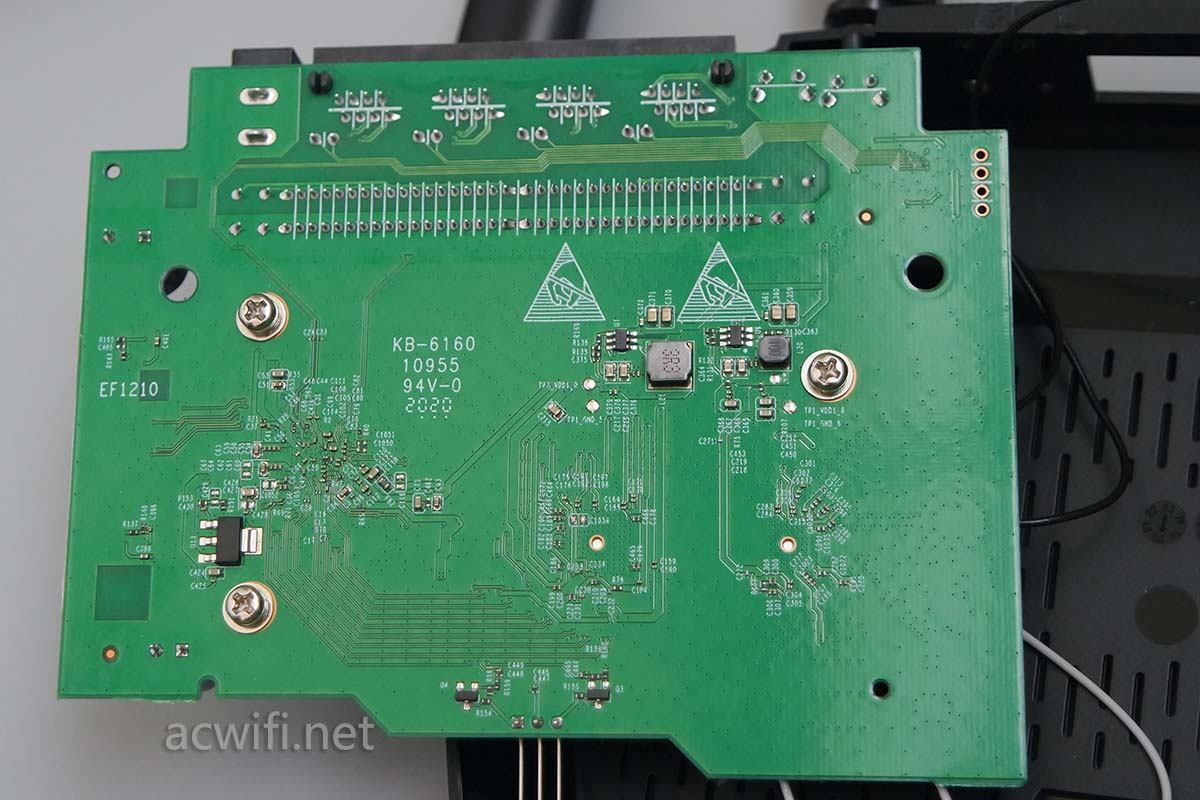

主板底部,有负责给无线芯片供电的电路。

水星X18G拆机

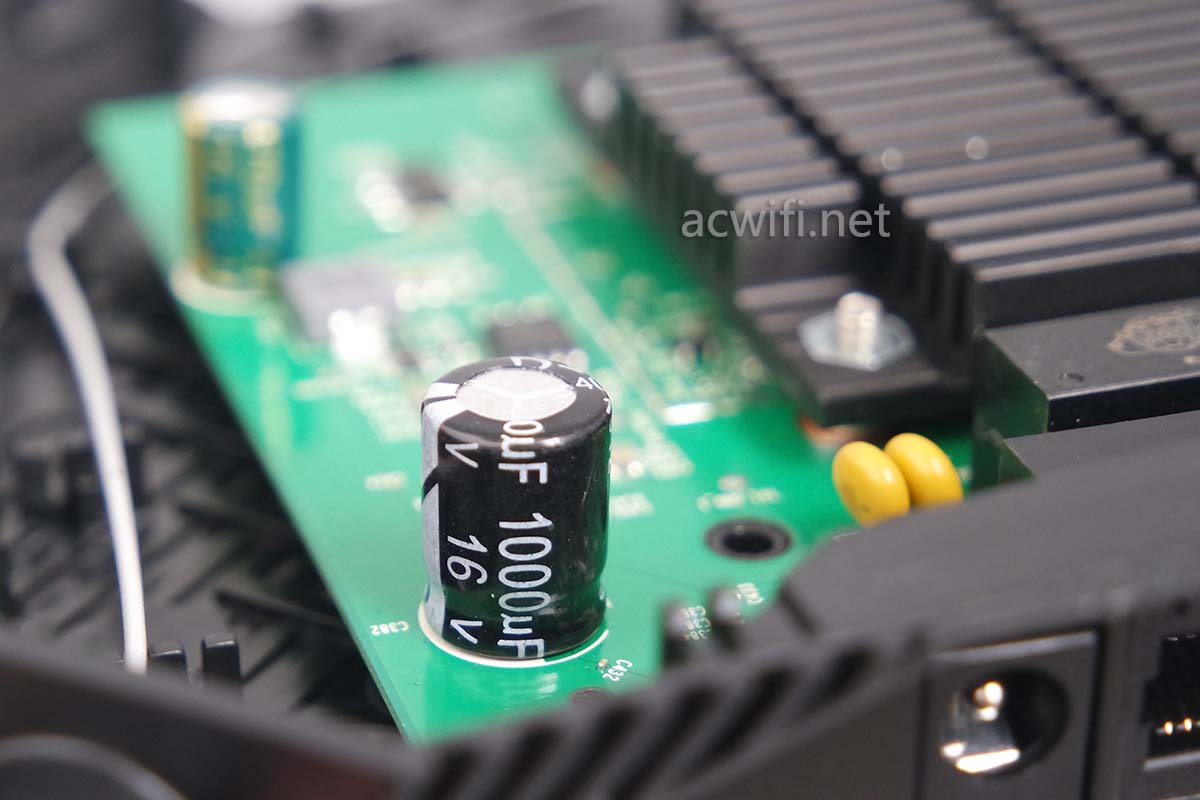

16V 1000微发电容:

水星X18G拆机

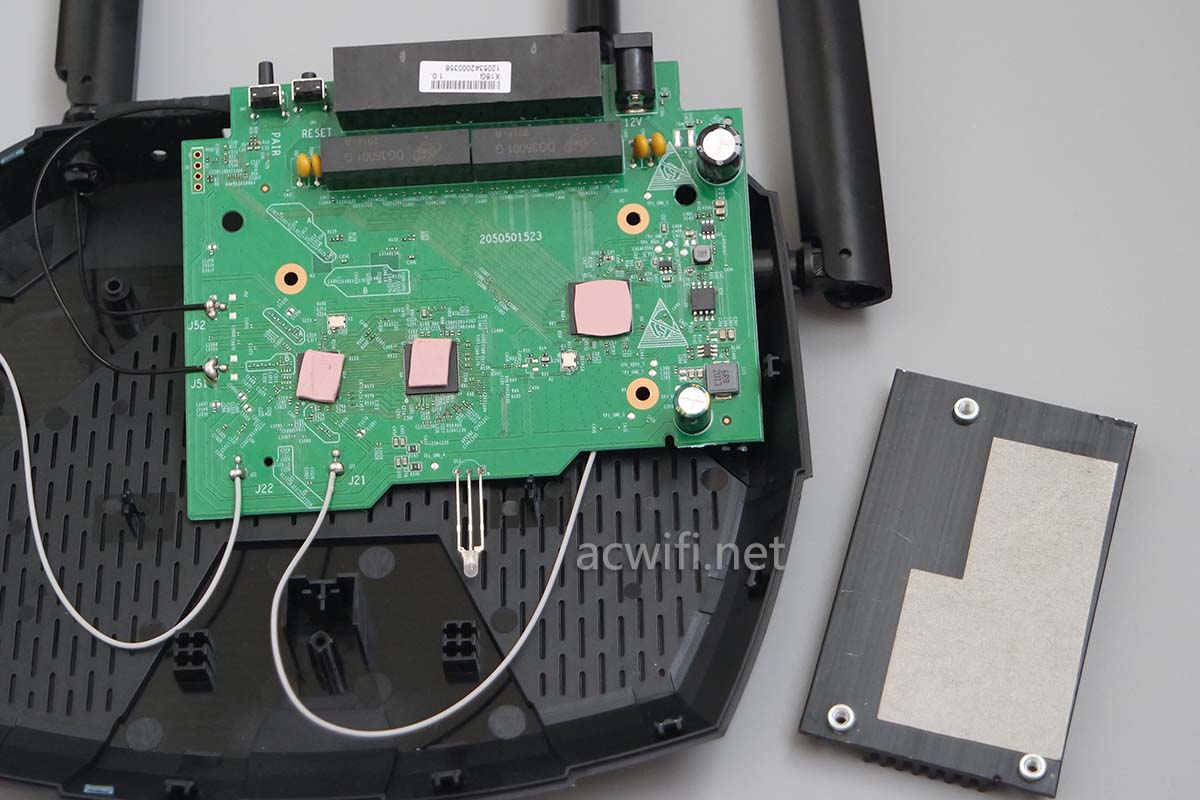

拆开主板正面的黑色散热器,三颗芯片与散热器之间有导热硅胶垫。

水星X18G拆机

把芯片上的字迹显得清晰一点:全MTK芯片方案。

水星X18G拆机

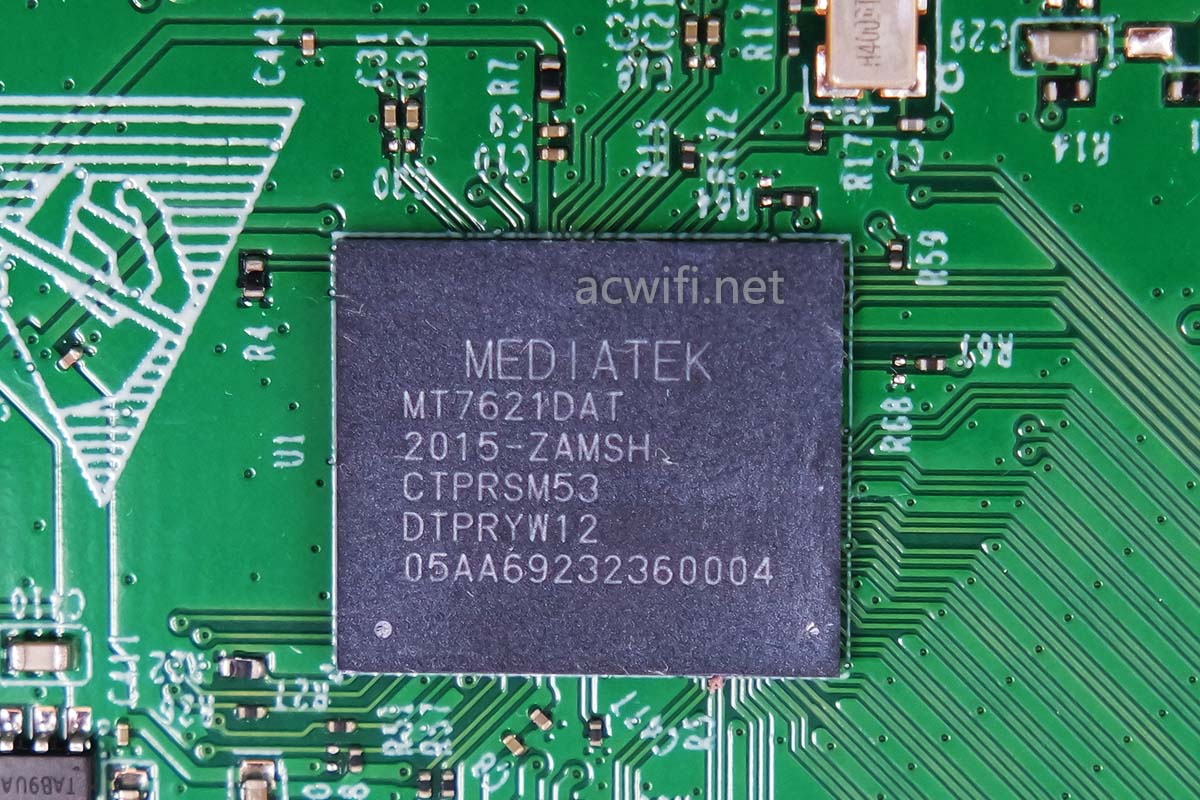

CPU型号是MT7621DAT,跟MT7621AT的区别是“D”,D是集成了DDR3内存的意思,内存容量128MB,内存信息可以从TTL信息中查看,文章后面发出TTL信息。CPU频率依然是双核880MHz,CPU集成了五口千兆交换机模块,型号是MT7530。如果HNAT没关闭,线速跑千兆没问题的。

水星X18G拆机

在WIFI6的产品上,这颗MT7621系列的CPU还继续用上,MTK可能还在研发比这颗强大好几倍的CPU,好让新的CPU能够战斗五六年时间,一步到位呀。

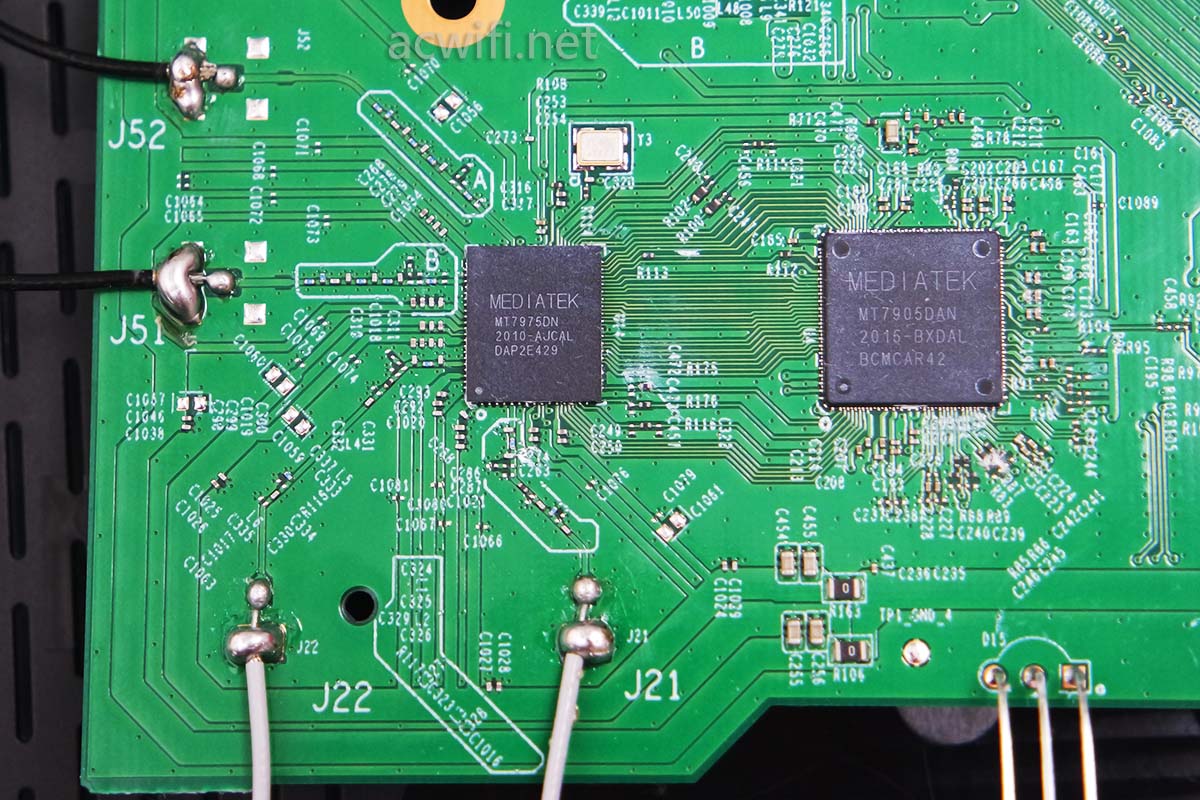

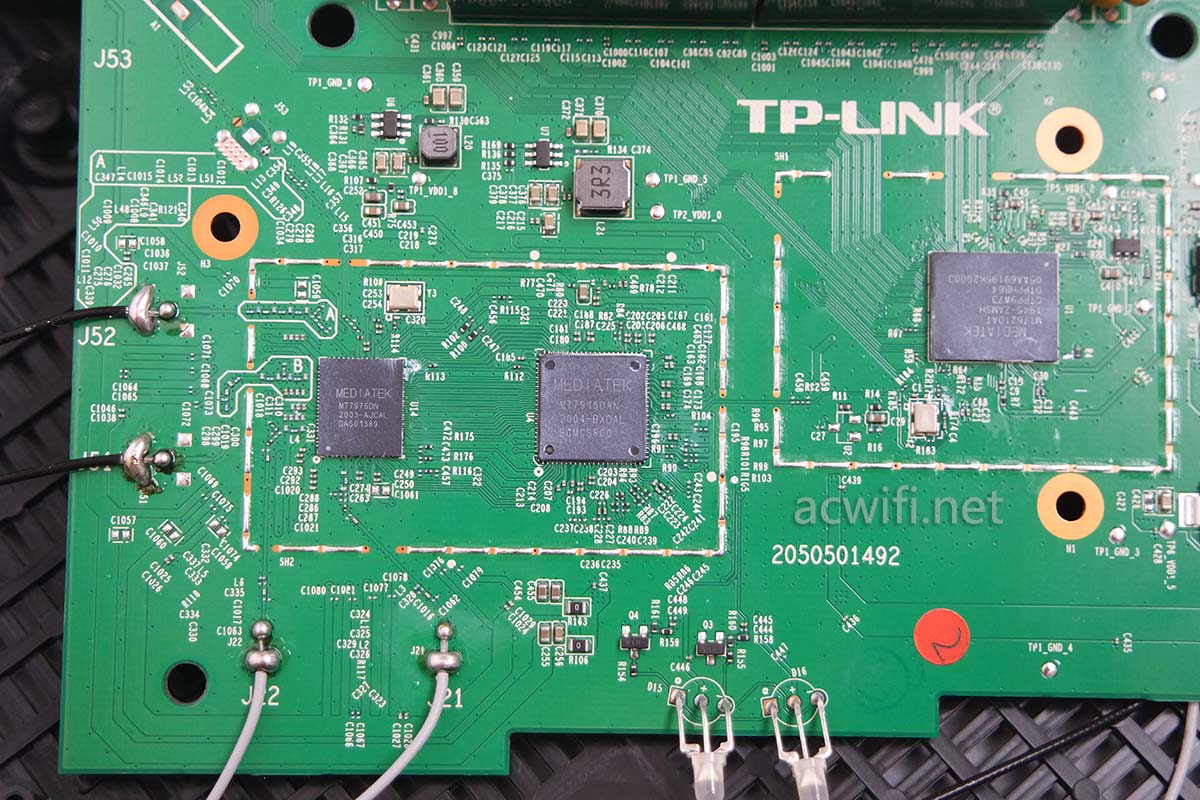

下面是射频电路,可见有两颗芯片,且两颗芯片之间有密集的连接线,可以解读为,原本是一颗无线芯片,现在把它拆分成两部分来封装,好处是增加了散热面积,有利于散热。我猜的。

水星X18G拆机

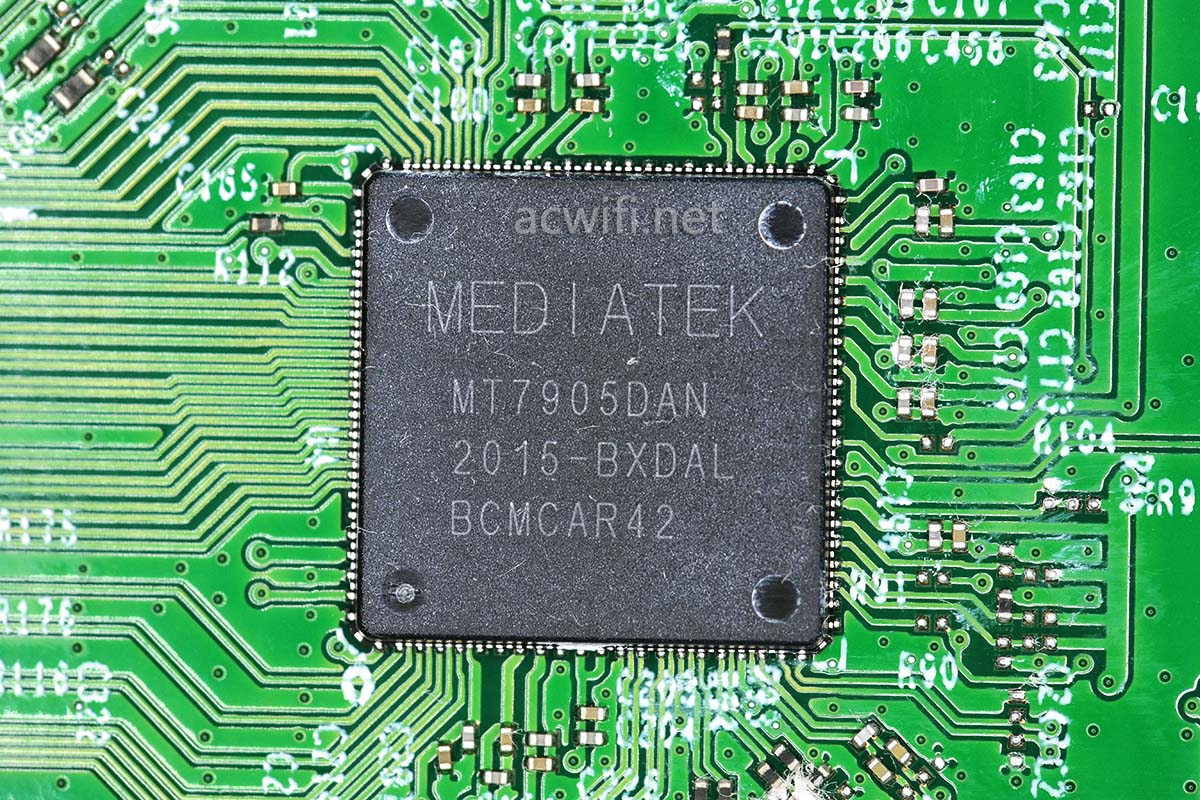

上图右边正方型的芯片型号是MT7905DAN,充当“基站”的角色,是一颗无线控制器芯片,我记得在TPLINK XDR1860上使用的型号是MT7915DAN,水星这颗比TP低了一个档次吗?从数字上来看是这样的感觉,但从TTL信息里面只找到7915而没有找到7905,可以断定它就是MT7915DAN。

水星X18G拆机

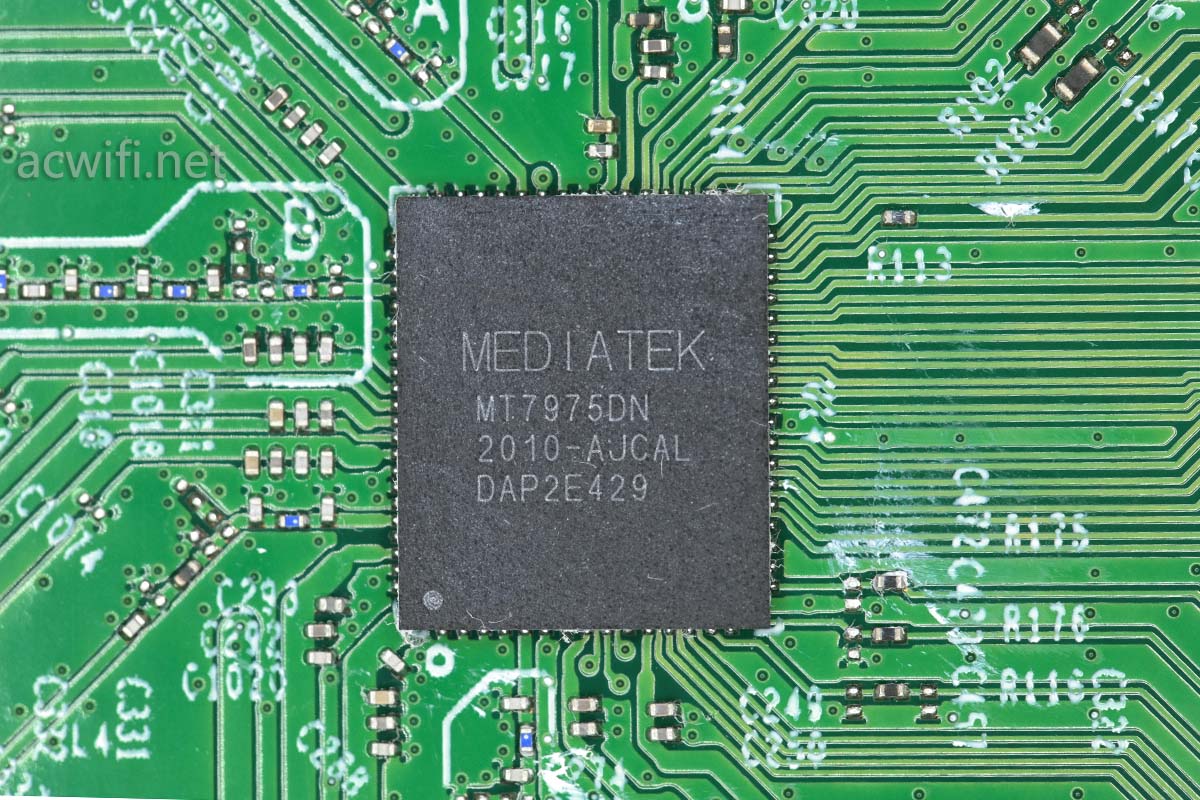

长方形的芯片型号是MT7975DN,跟XDR1860上用的一样。从它身上引出了两路2.4G形成2x2mimo 573Mbps,引出两路5G形成2x2mimo 1201Mbps。MT7975DN充当射频前端的角色,功率放大器和低噪声放大器集成在芯片里面。以后可能有外置功放芯片的加强版本。从在楼下D点位置的5G测速来看,跟XDR1860一样一般般。

水星X18G

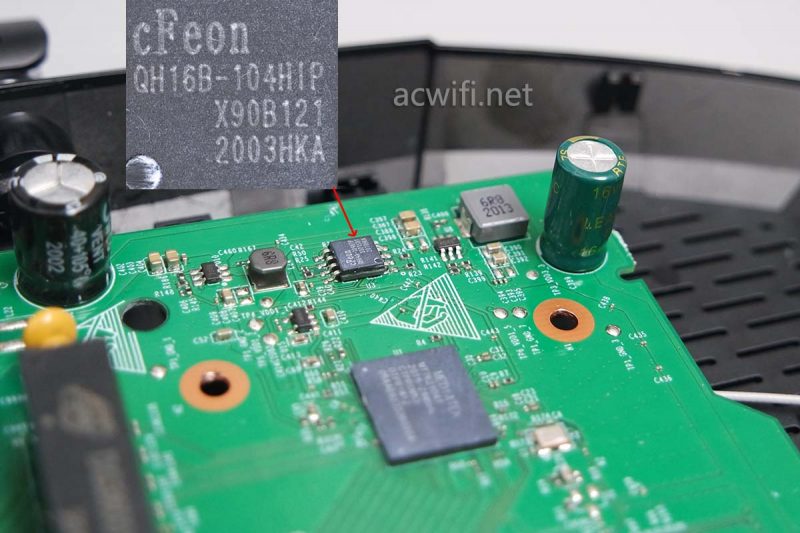

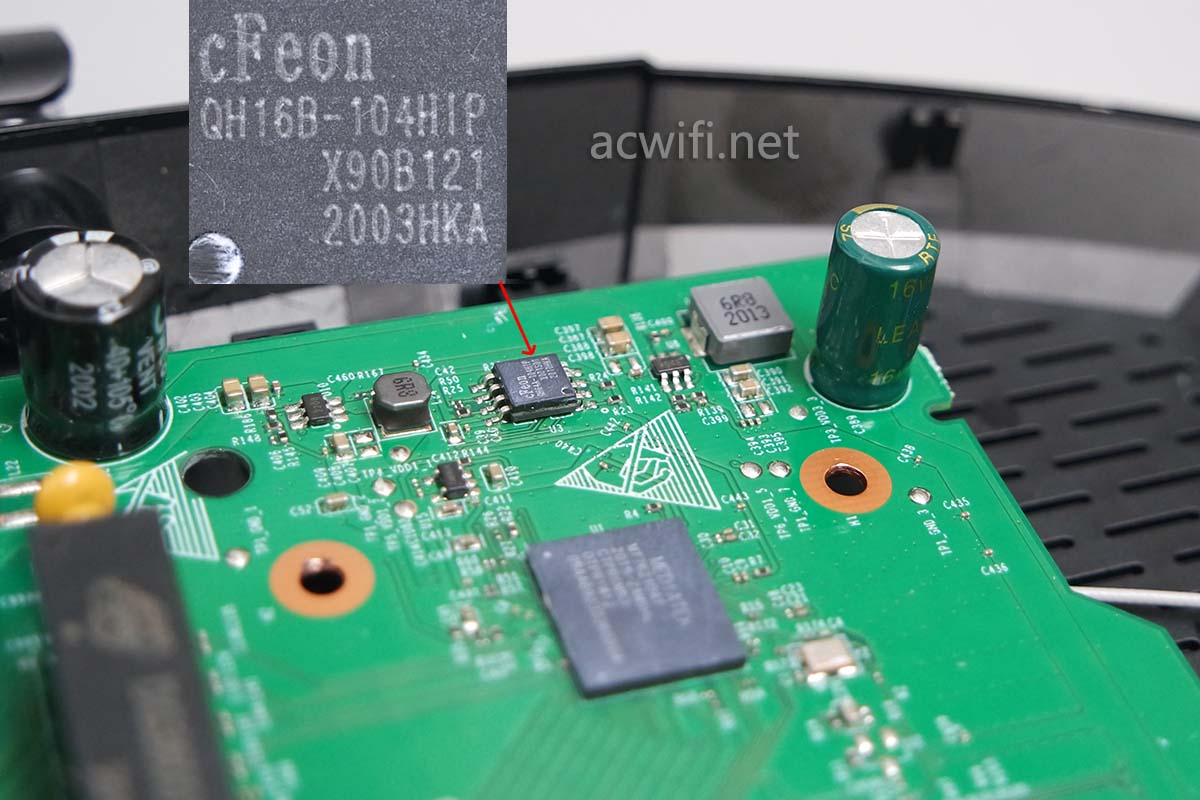

还有一颗闪存芯片,型号是QH16B-104HIP,容量大得惊人,居然有2MB大,但是装个VxWorks系统完全足够了,简单高效故障率低。百度说的!

水星X18G拆机

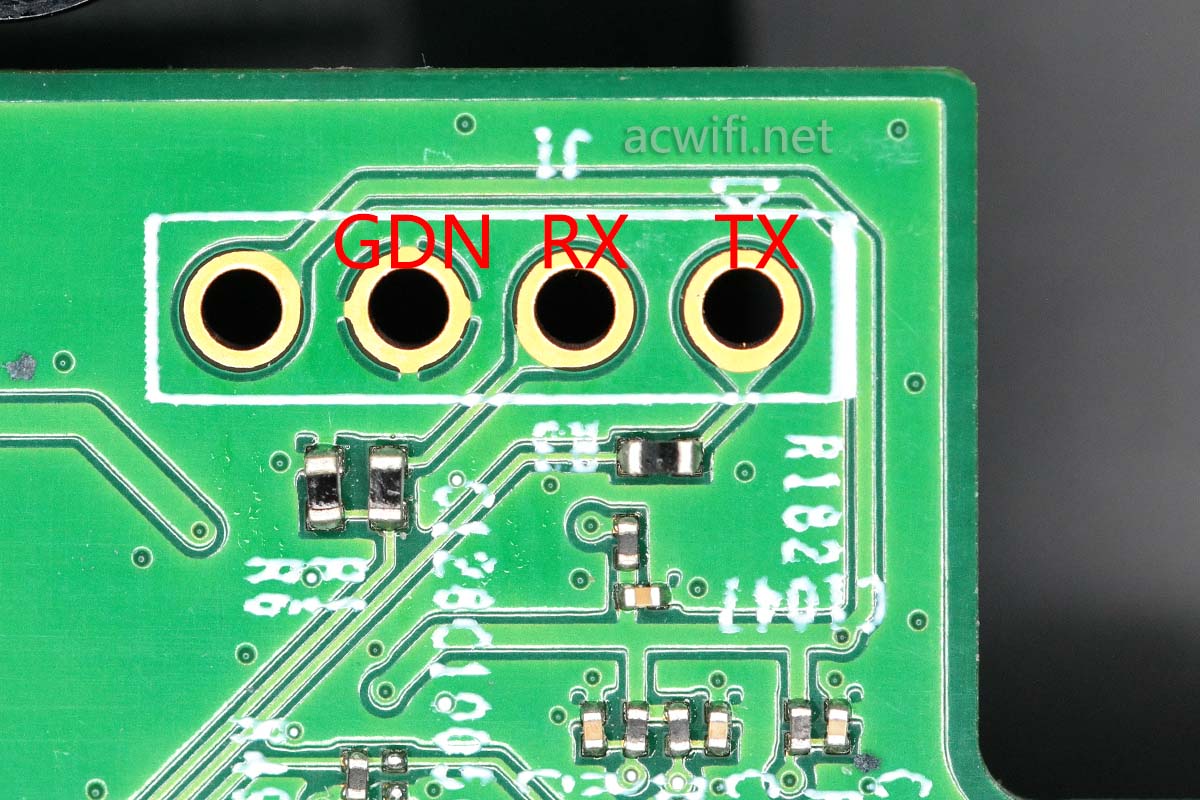

附上TTL针脚定义:

下图中打错了GND。波特率是57600。

水星X18G拆机

TTL信息某一段内容:

===================================================================
MT7621 stage1 code done
CPU=500000000 HZ BUS=166666666 HZ
===================================================================
U-Boot 1.1.3 (May 13 2020 – 22:10:08)

Board: Ralink APSoC DRAM: 128 MB
relocate_code Pointer at: 87fa0000
set ALL LAN Partition

Config XHCI 40M PLL
flash manufacture id: 1c, device id 70 17
Warning: un-recognized chip ID, please update bootloader!
*** Warning – bad CRC, using default environment

Press reset button to enter recovery mode.

Autobooting in 300 ms
#Reset_MT7530
verifying uboot partition…
ok
verifying kernel and romfs partition…
copy the last 0x300000 bytes of the partition to ram …
ok
To boot, bootcmd = go 0xbfc30000.
## jump to 0xBFC30000, PHYS_FLASH_1 0xBFC00000
U-Boot 1.1.3 (May 13 2020 – 22:24:13)

Board: Ralink APSoC DRAM: 128 MB
relocate_code Pointer at: 87fbc000

Config XHCI 40M PLL
flash manufacture id: 1c, device id 70 17
Warning: un-recognized chip ID, please update bootloader!
*** Warning – bad CRC, using default environment

============================================
Ralink UBoot Version: 4.3.S.0
——————————————–
ASIC MT7621A DualCore (MAC to MT7530 Mode)
DRAM_CONF_FROM: Auto-Detection
DRAM_TYPE: DDR3
DRAM bus: 16 bit
Xtal Mode=3 OCP Ratio=1/3
Flash component: SPI Flash
Date:May 13 2020 Time:22:24:13
============================================
icache: sets:256, ways:4, linesz:32 ,total:32768
dcache: sets:256, ways:4, linesz:32 ,total:32768

##### The CPU freq = 880 MHZ ####
estimate memory size =128 Mbytes
#Reset_MT7530
set ALL LAN Partition

To boot and runcmd bootm 0xBFC40000.
Autobooting in 0 ms
## Booting image at bfc40000 …
addr:0xbfc40000
—- tpHdr = bfc40000
—- text base = 81001000
—- entry point = 81001000
Uncompressing Kernel Image … OK
No initrd
## Transferring control to Linux (at address 81001000) …
## Giving linux memsize in MB, 128

Starting kernel …

是不是觉得这篇拆机文章中的电路芯片拍得很清晰,哈哈,我收了个二手微距镜头,不到一千块。

水星X18G拆机完成,总结,跟TP XDR1860一样的硬件。买水星便行!便宜呀,我下单的时候是195,今天是185,我先去京东保价去。
