H3C N12拆机

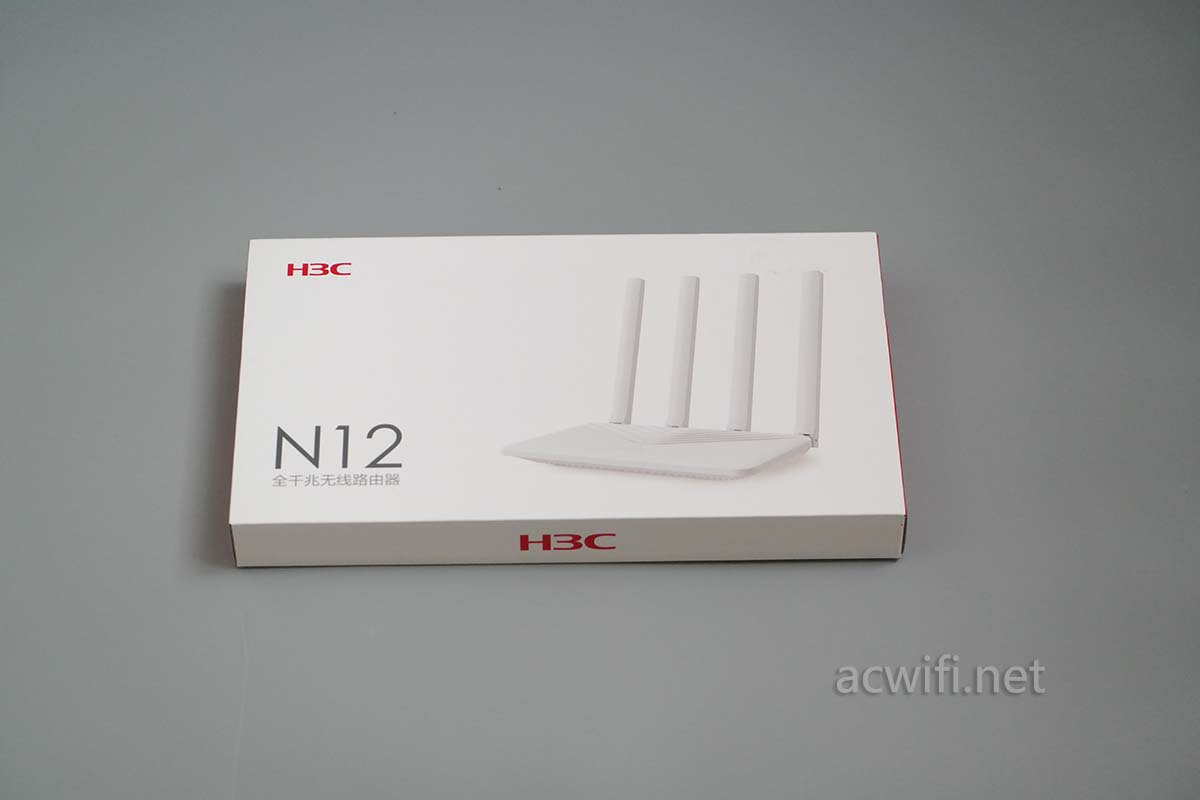

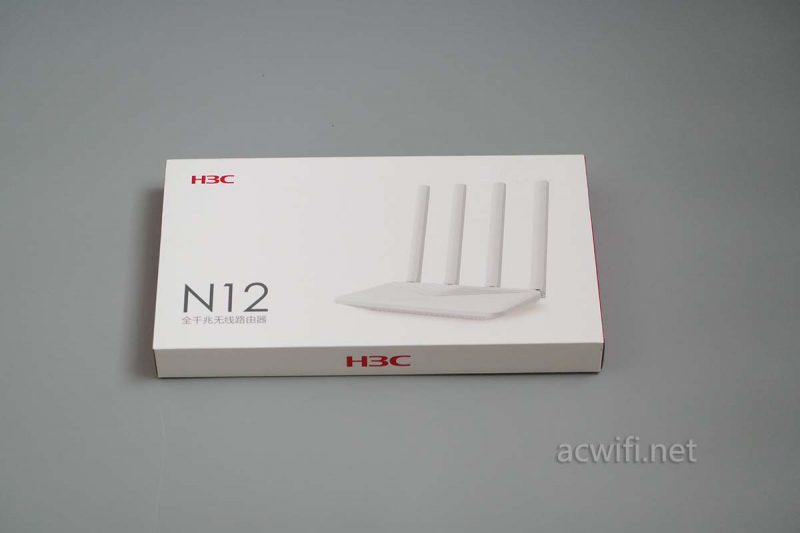

H3C N12买了有一段时间,今天找东西时翻了出来,发现还没有拆机。N12的硬件应该是跟H3C B5 mini一样的。外包装:

N12拆机

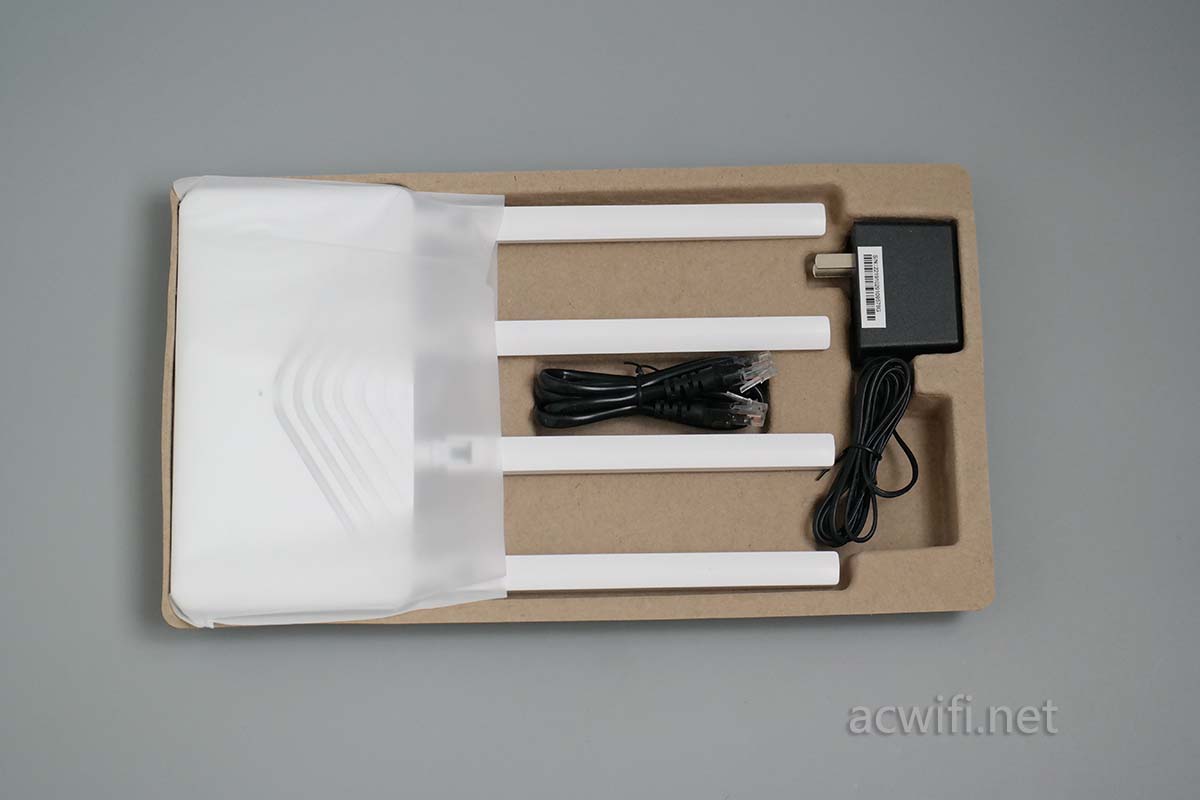

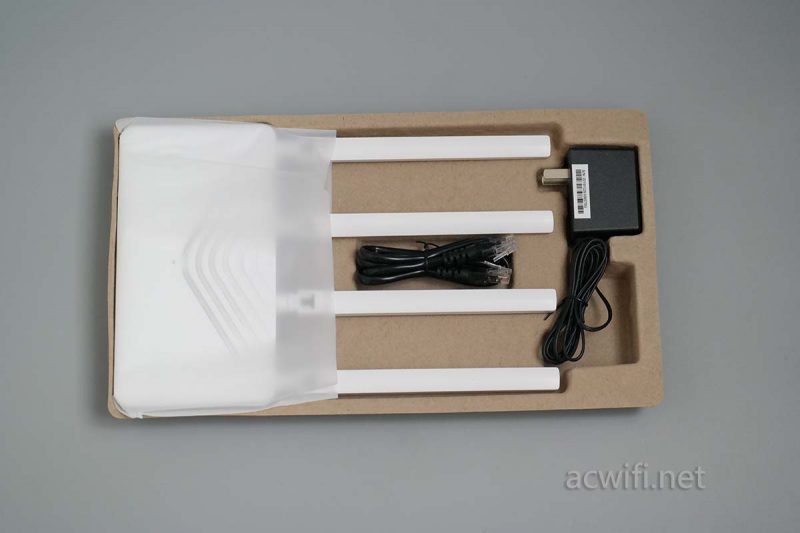

配件有电源和网线,有网线是好事,华为最近的几款都没有附送网线。

N12拆机

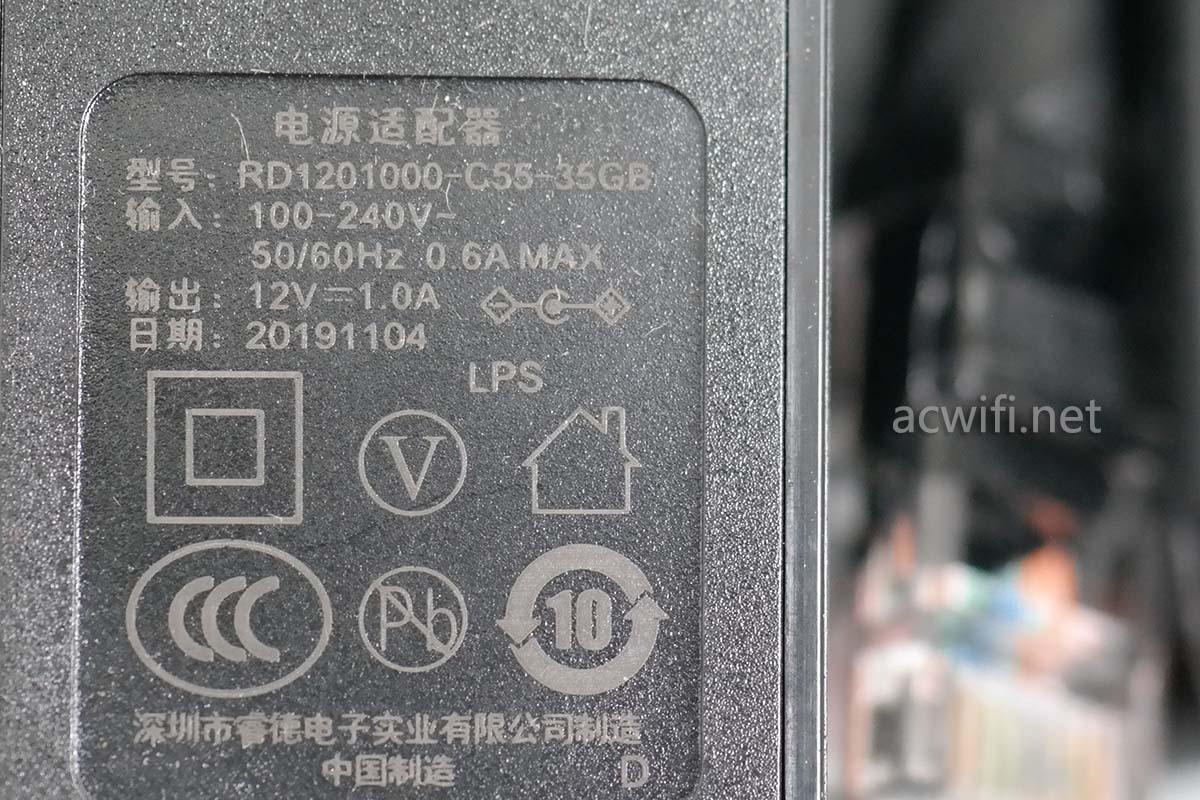

电源是12/1A。

N12拆机

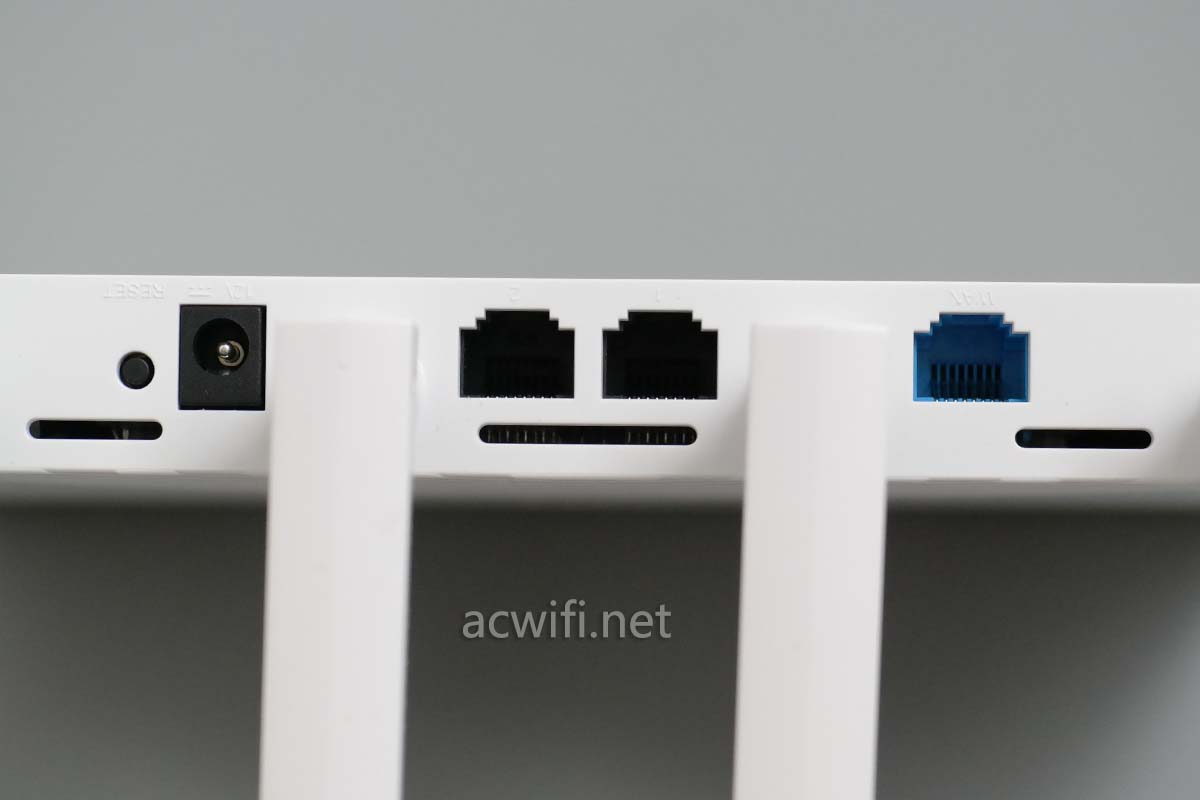

机身后面的接口:2个千兆LAN口和1个千兆WAN口。

N12拆机

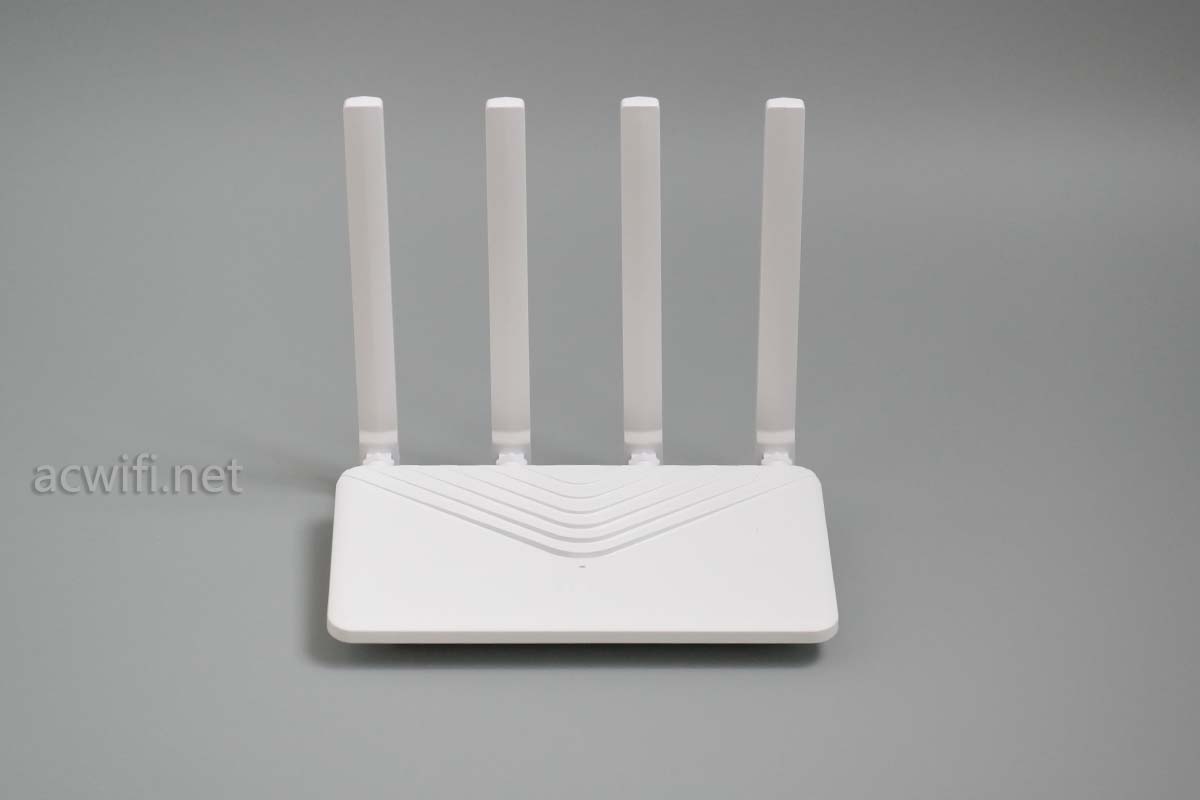

机身正面:

N12拆机

机身是很小的。

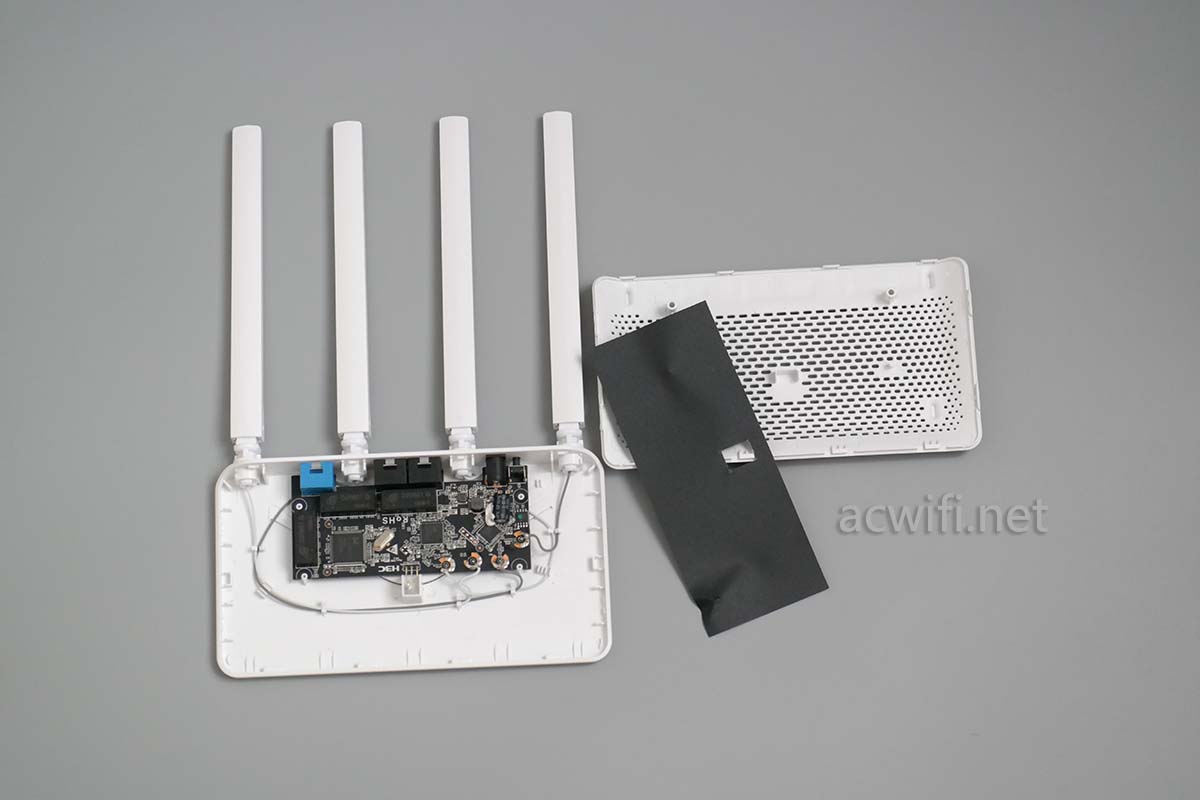

没有螺丝,直接撬开:

N12拆机

黑色的那片长方形是塑料材质,不是散热用的,我估计是为了挡住底部的LED光线。看见有点像荣耀路由3的影子,主板很大很大呀。。。

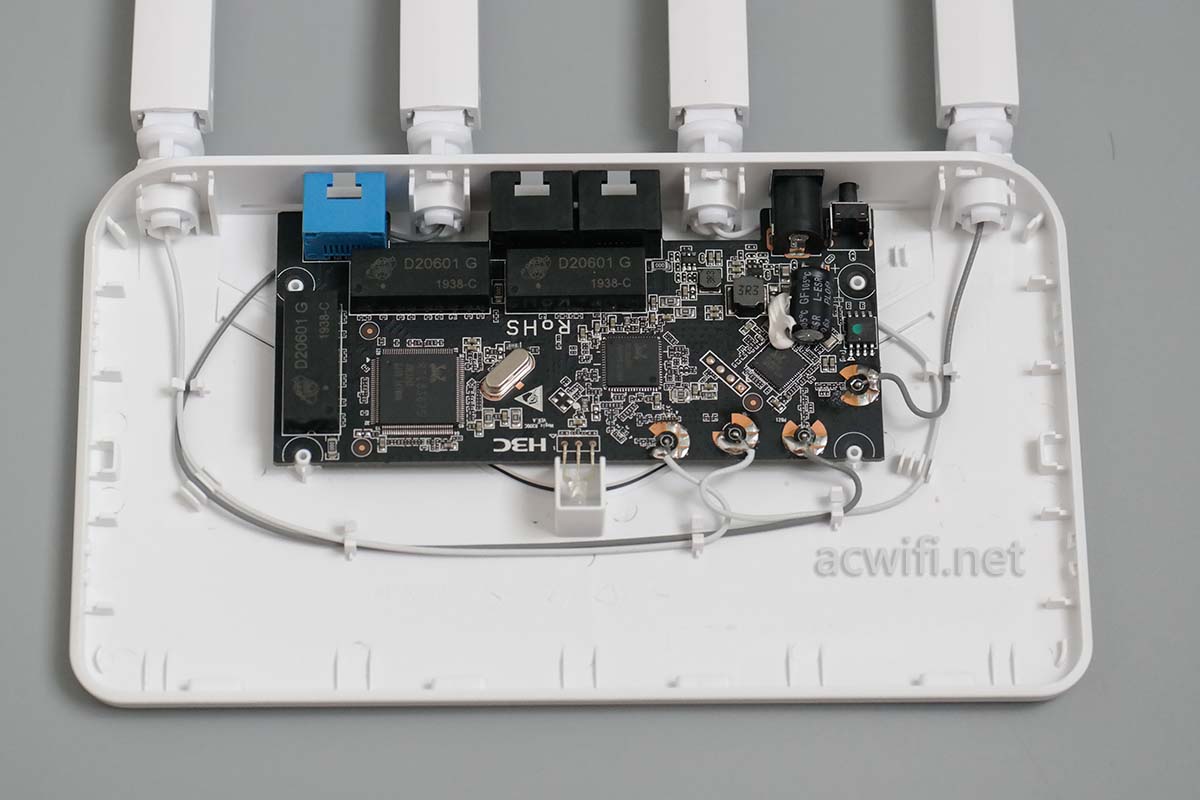

放大看主板:

N12拆机

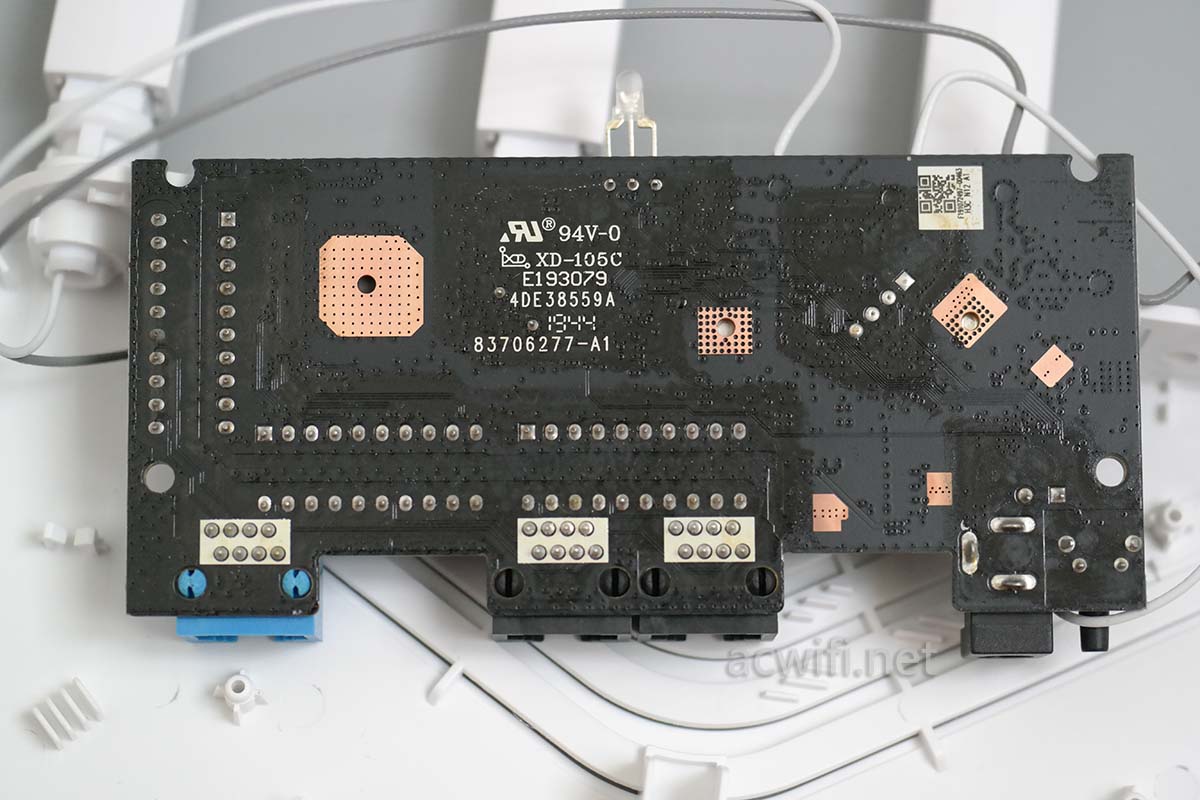

主板也没有用螺丝固定,翻过看主板背面:

N12拆机

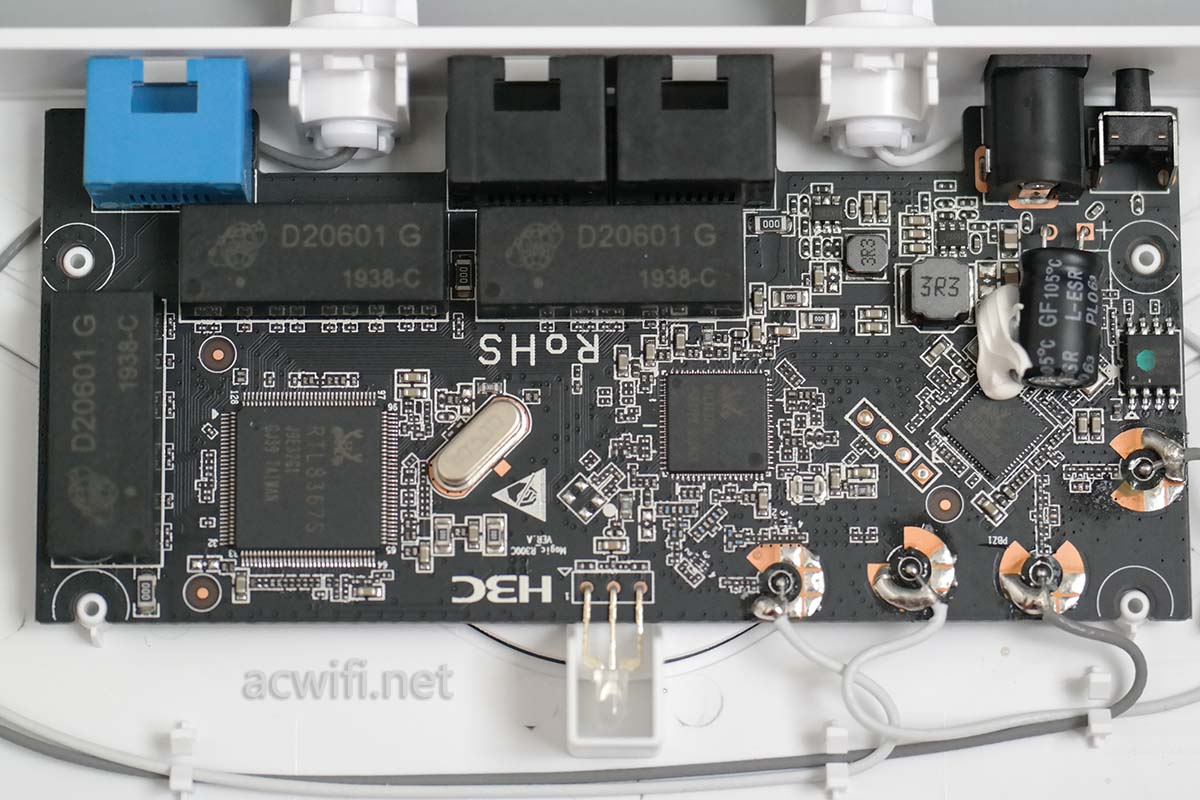

主板正面:

N12拆机

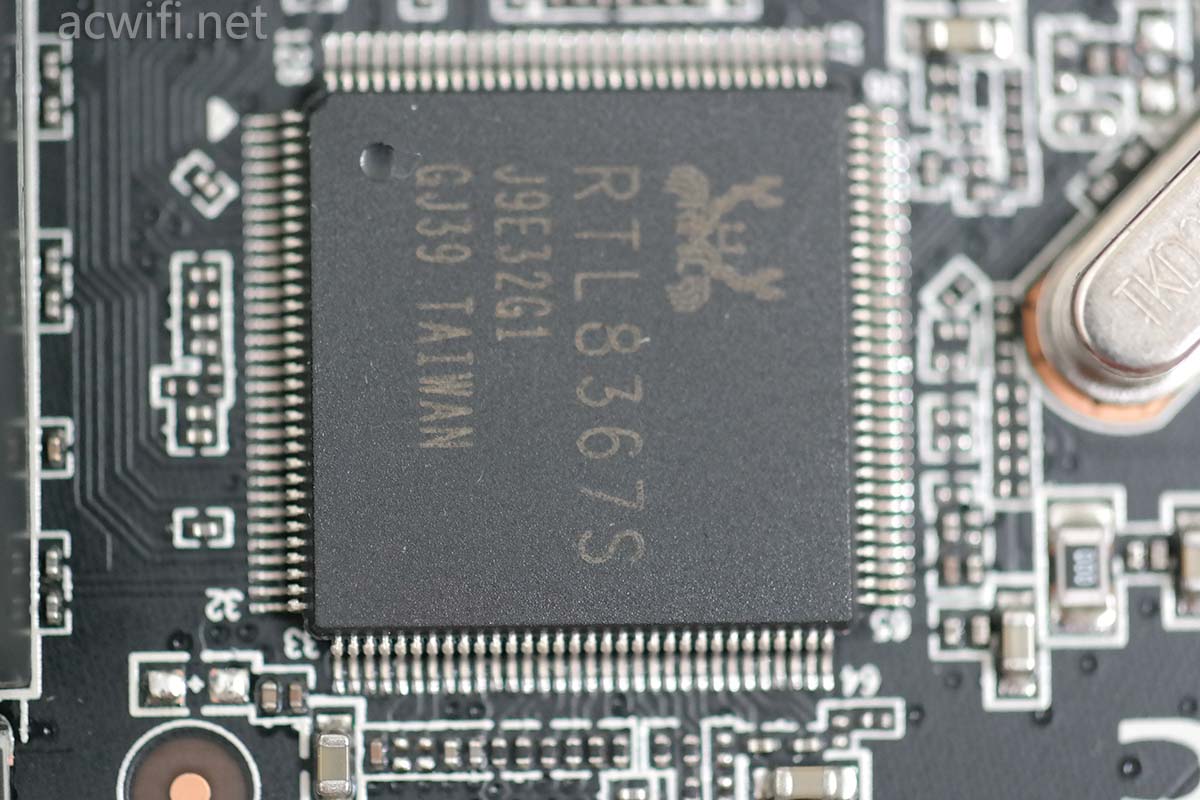

主板上最大的一颗芯片,型号是RTL8367S,是一颗千兆交换机芯片,如果没有它,无线路由器就成了百兆版本。N12拆机

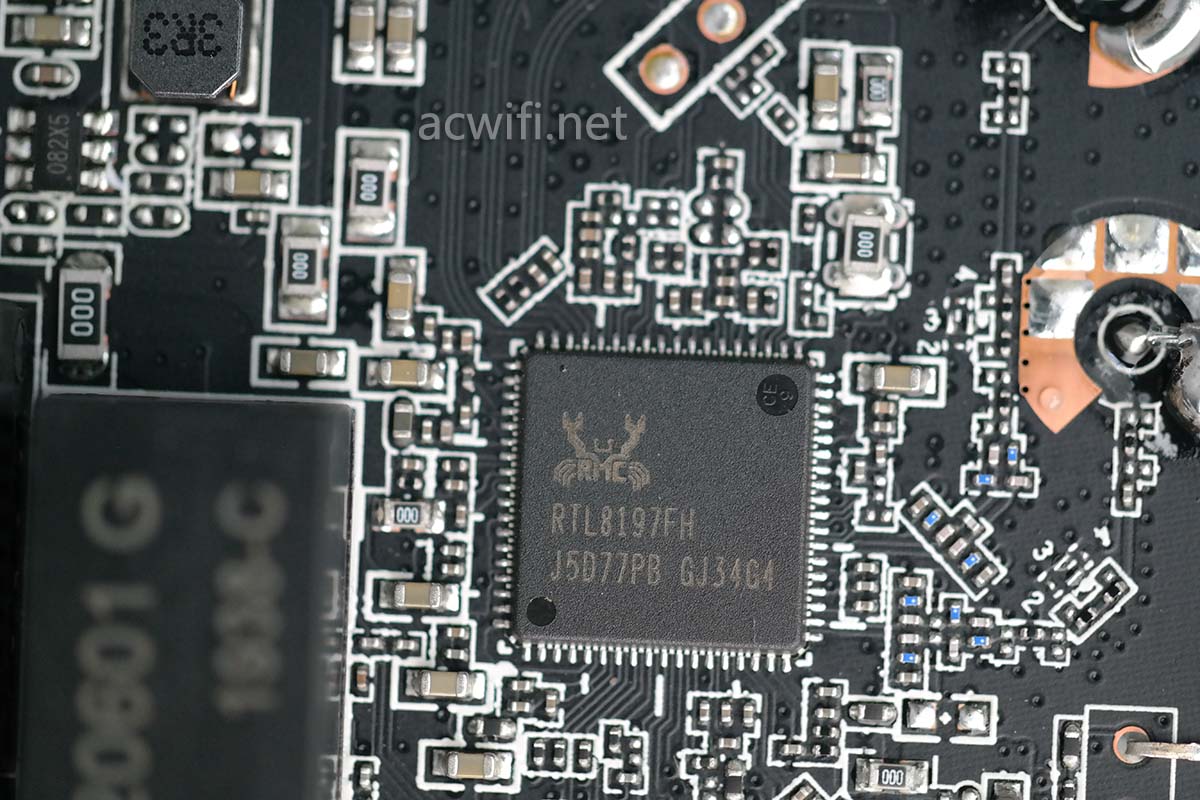

CPU型号是RTL8197FH,单核1GHz,集成64MB内存,也集成了2.4G无线,2x2mimo,在40MHz频宽下最高速率300MHz,多数手机只支持20MH频宽,那么速率就是144MHz了。没看见有外置功放芯片。

N12拆机

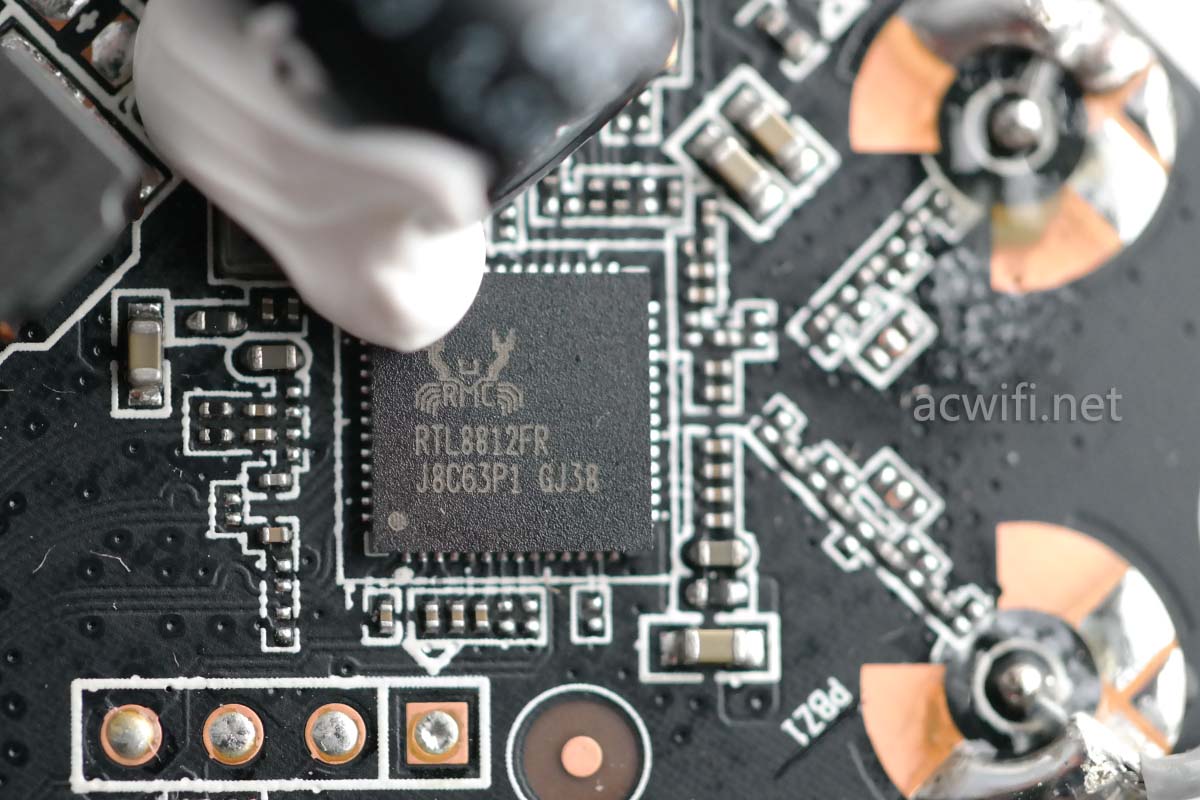

5G芯片型号是RTL8812FR,2x2mimo,最高速率866Mbps,与常见的RTL8812BR的区别是,BR中的B,是支持MU-MIMO的意思,就如无线芯片8812BU与8812AU的差别是前者支持MU-MIMO,但WIFI5下的MU-MIMO很难起作用,而且还是2x2mimo的无线。

芯片外没有独立的功放芯片。

N12拆机

闪存芯片忘记了拍特写了,估计跟H3C B5mini一样的25Q64CSIG,8MB容量。

在楼下D点用小米4C测了几次均在90多Mbps的速度。

N12可以看作是B5mini的外置天线版本,均有mesh组网功能。

H3C N12京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » H3C N12拆机
