D-LINK DIR882无线路由器拆机,看用料如何

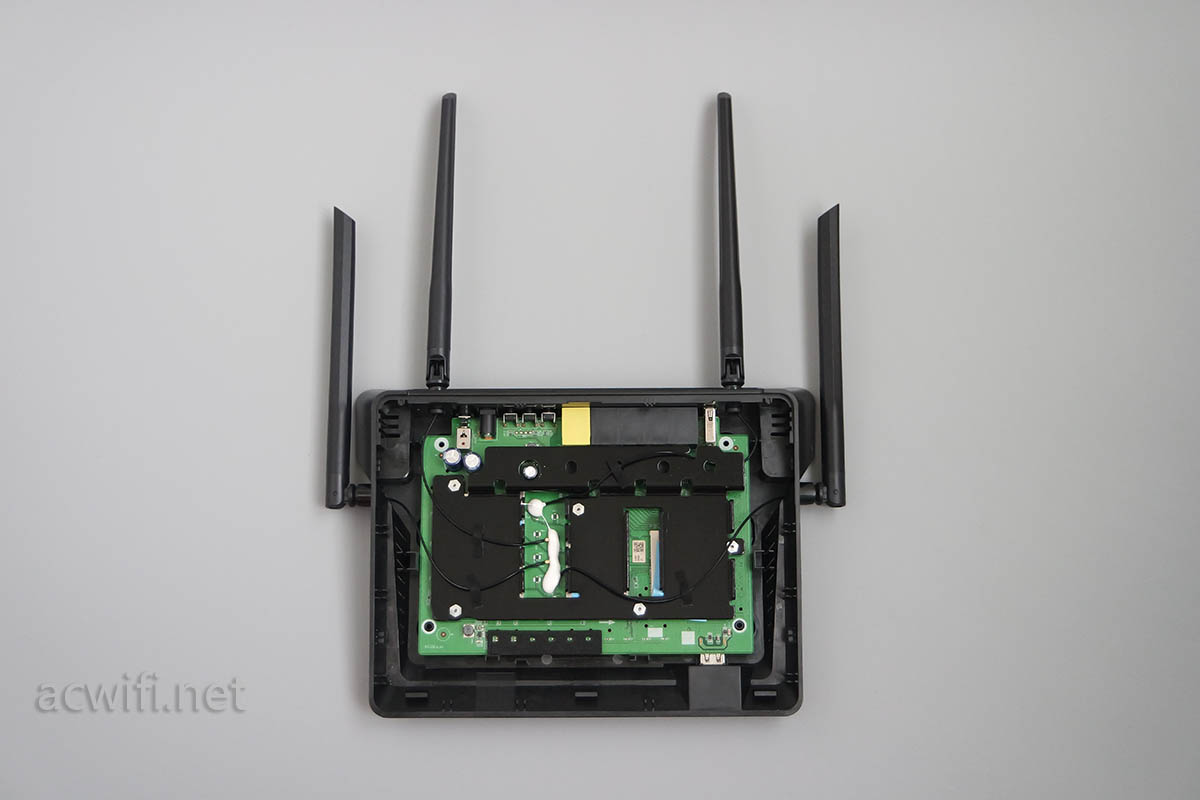

D-LINK DIR-882这款AC2600M无线路由器最近价格一直在299元,平常价格500多元,D-LINK的东西好少接触,就是N年前用过一款DIR615。不多说了,直接开拆吧,没封条呀,没保修标签,我真心喜欢这样的路由器,想拆就拆,不会担心没有保修。对吧??而且也很好拆开,不像TPLINK和水星那样卡扣给你来”一打“,拆个外壳都要半小时。拆开就看见里面有大大的散热片,不受磁,重量轻,应该是铝的,拆了多了TPLINK之流,看见这些做工有点小激动!!!

DIR-882拆机

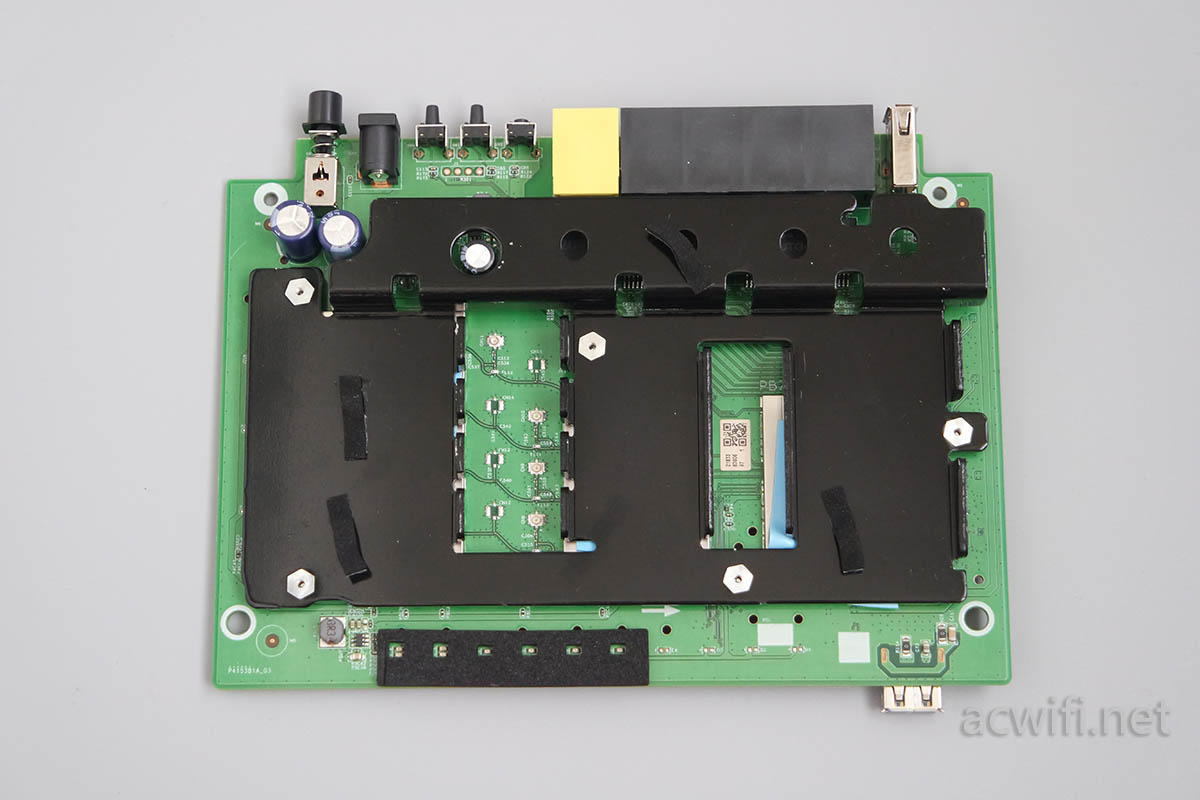

拆走天线接口,就能拿出电路板,本来可以做八根天线的电路,它做了4根,我喜欢4根天线的,对8根天线的反感。

DIR-882拆机

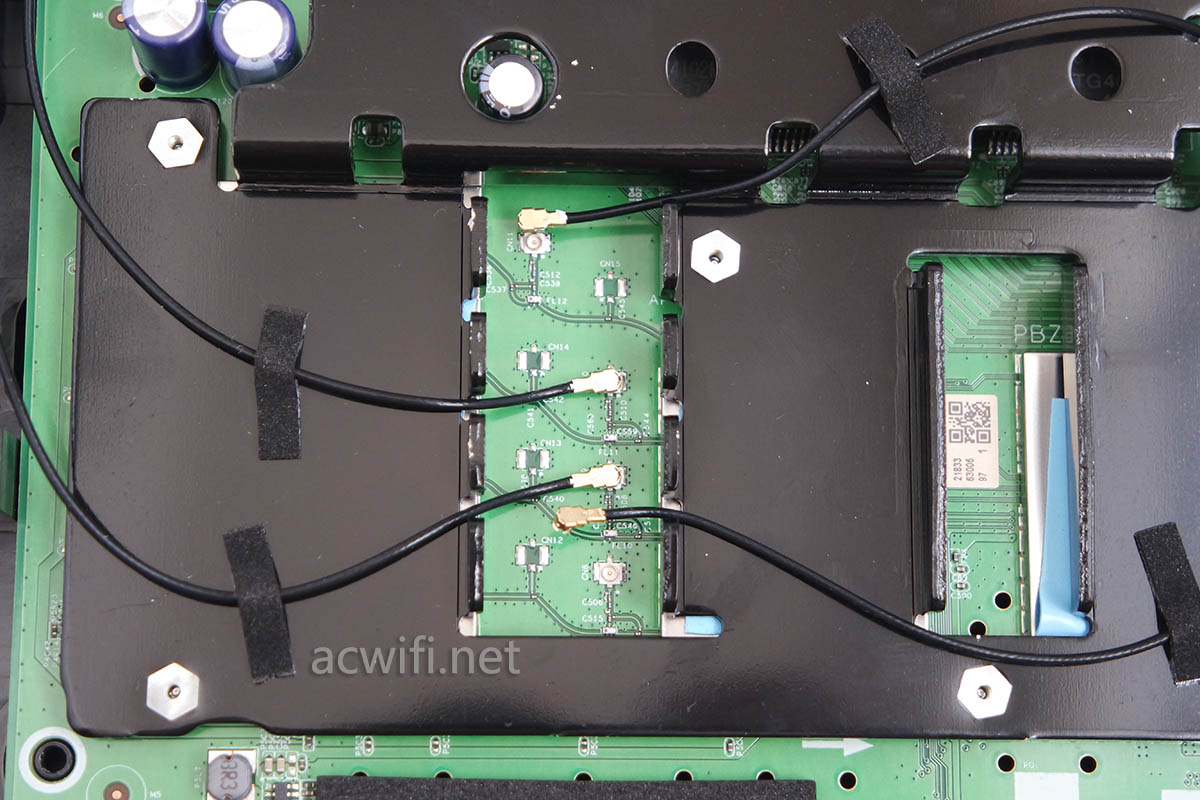

这散热片不容量取下来,因为有两颗螺丝很紧,打滑了。

DIR-882拆机

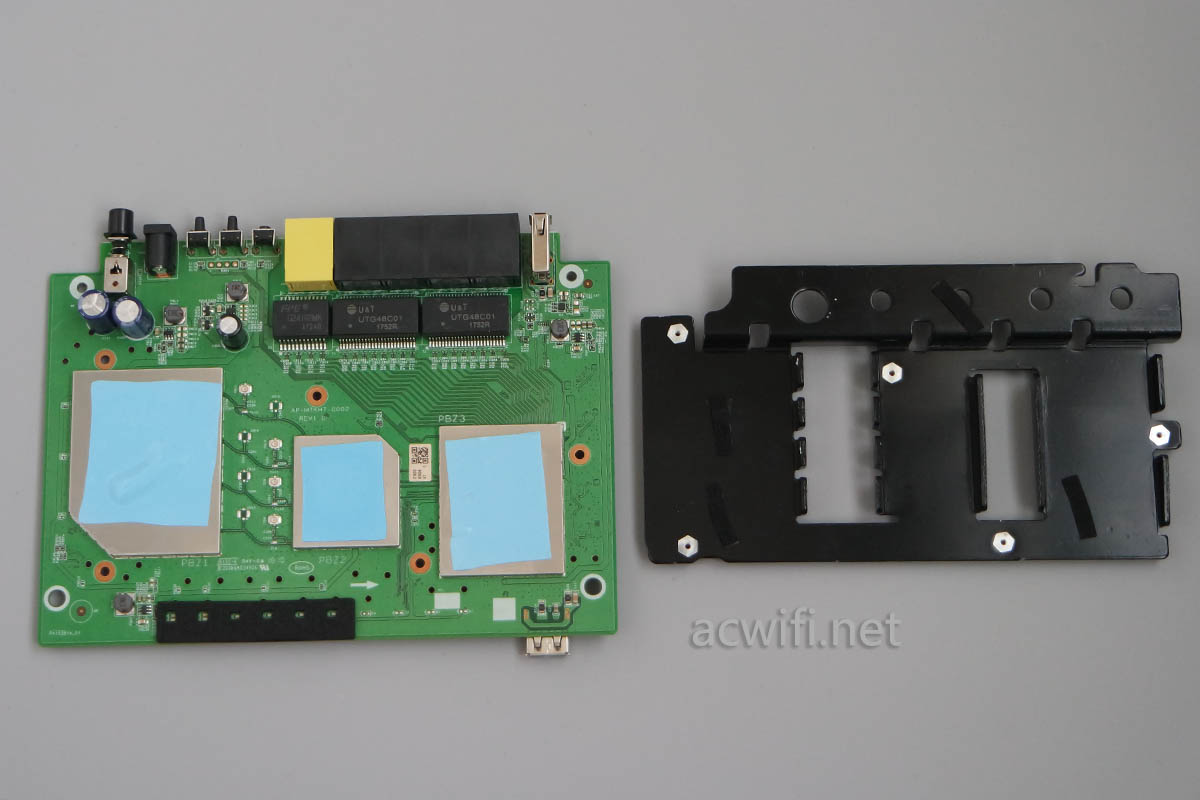

有屏蔽罩,与散热片之间有一张满满的导热硅胶贴:

DIR-882拆机

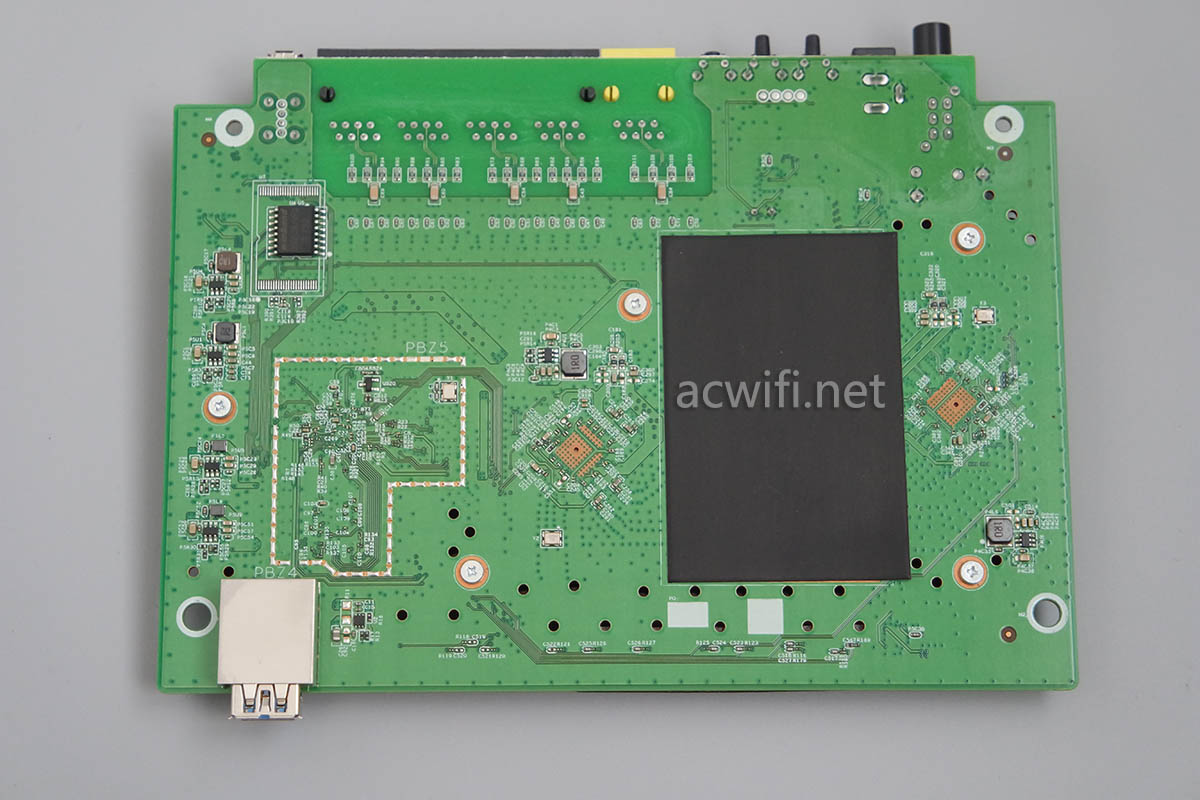

主板底部:

DIR-882

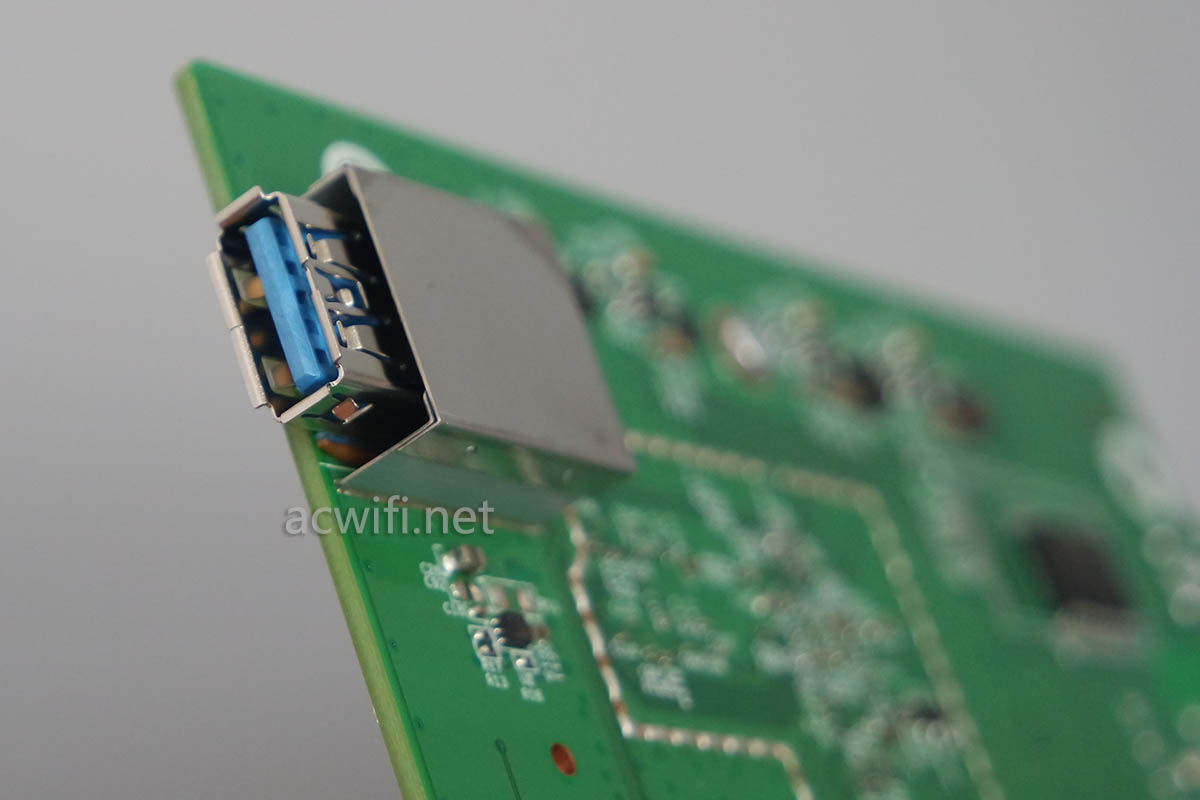

有个USB3.0口,外面有一层金属屏蔽罩,但设计上好像没有全包,有,总比没有的要好些:

DIR-882拆机

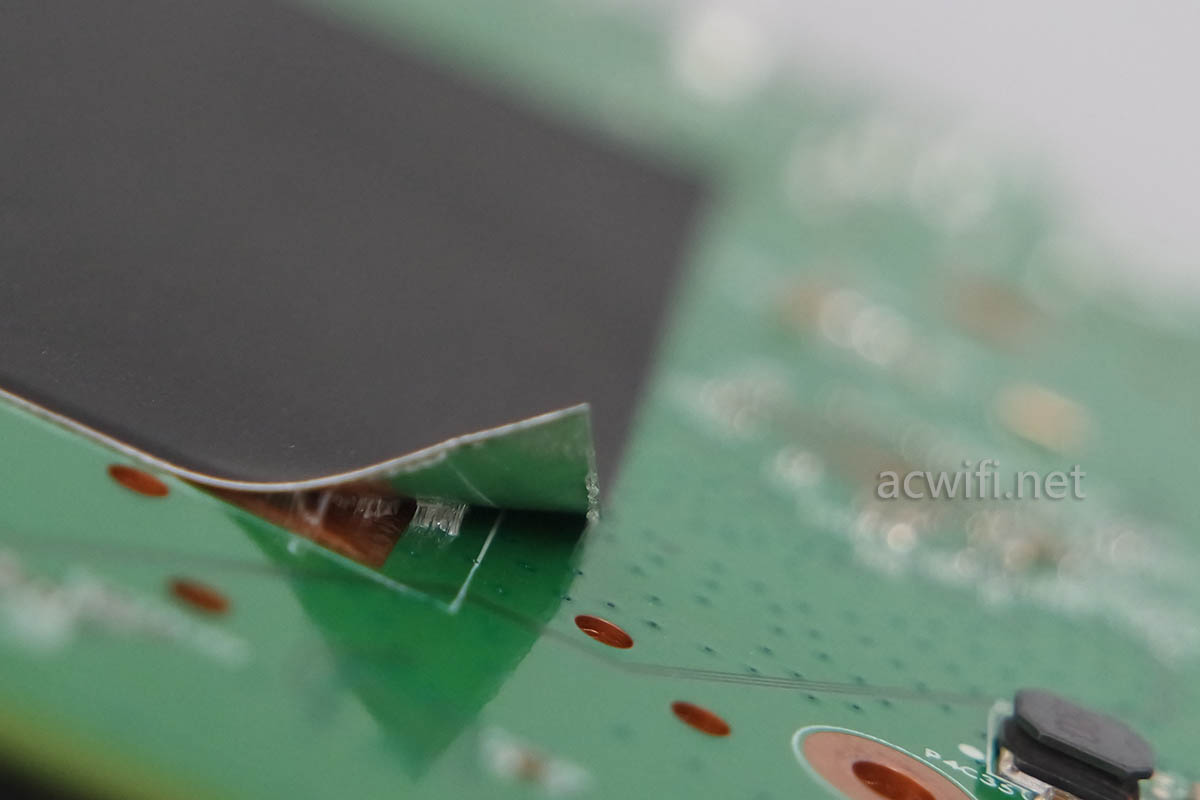

主板底部有一片黑色的,应该是铜片,起到屏蔽作用吧?位置是5G射频电路的正下方,掀开一小角看看:

DIR-882拆机

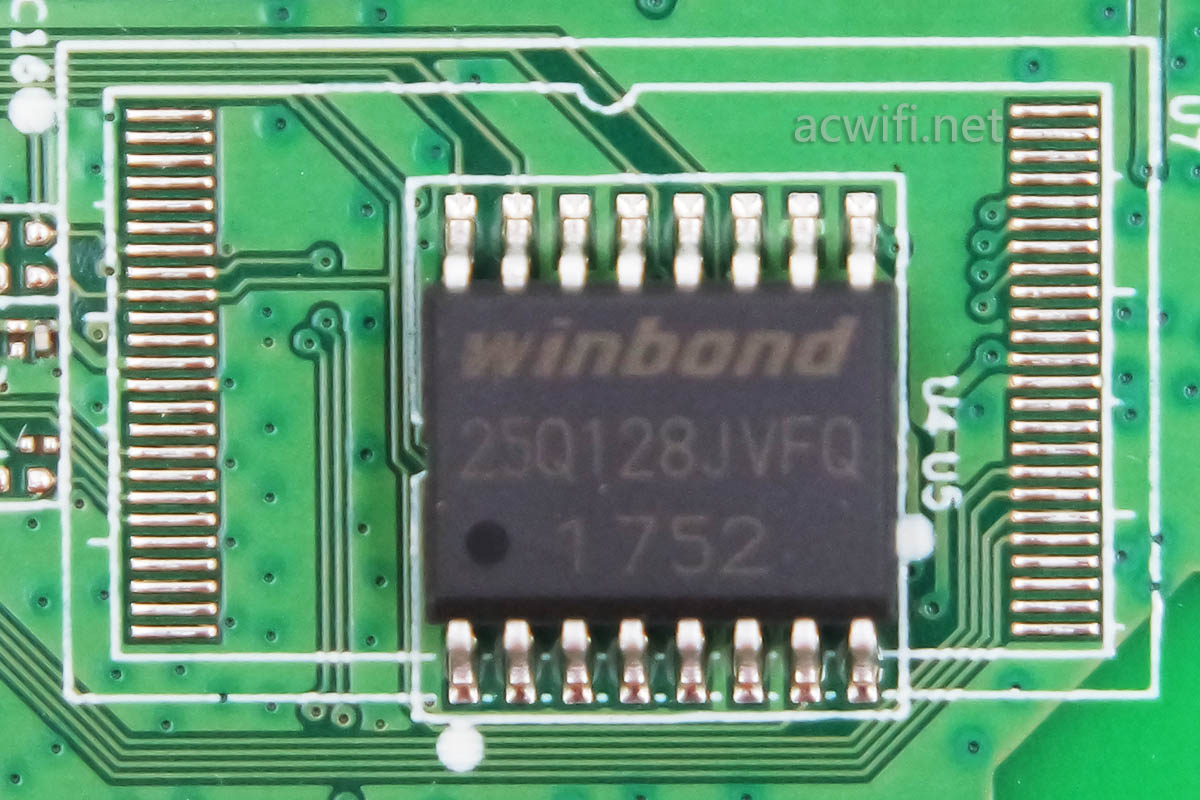

底部有一闪存芯片,型号是25Q128JVFQ,容量16MB,容量所限,刷不了什么固件。

DIR-882拆机

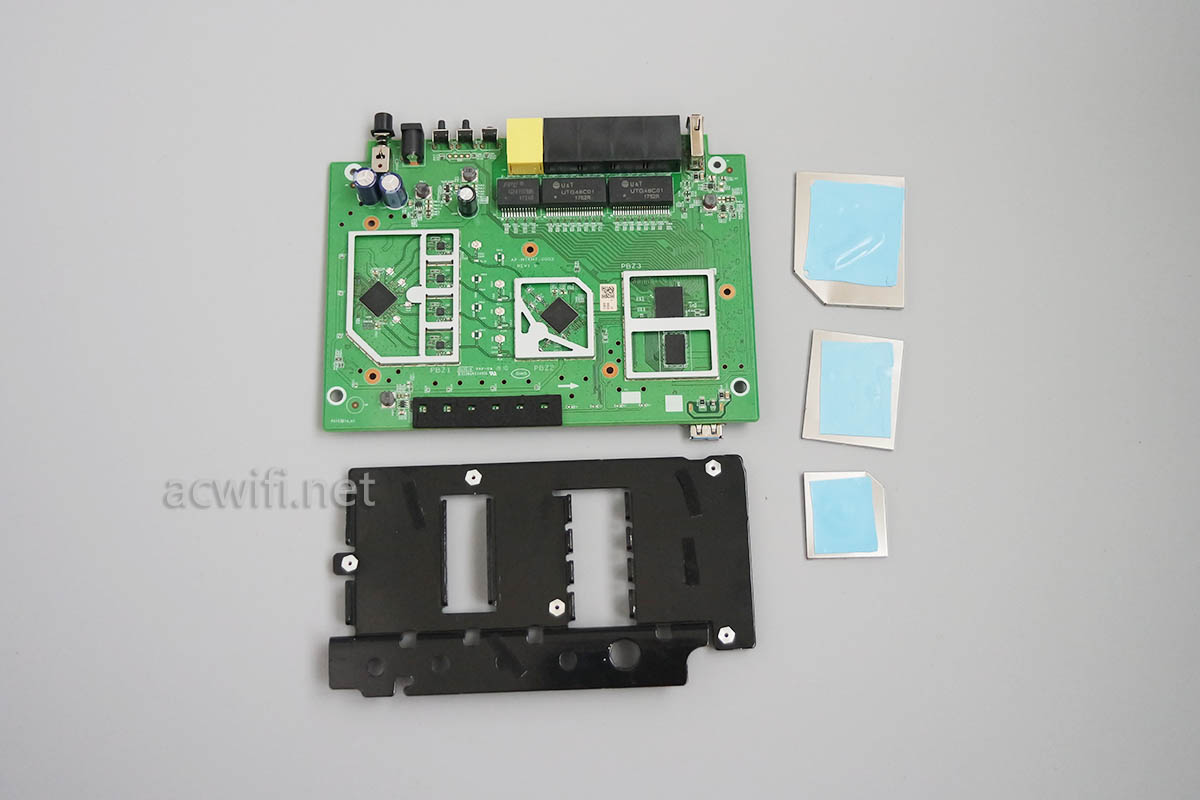

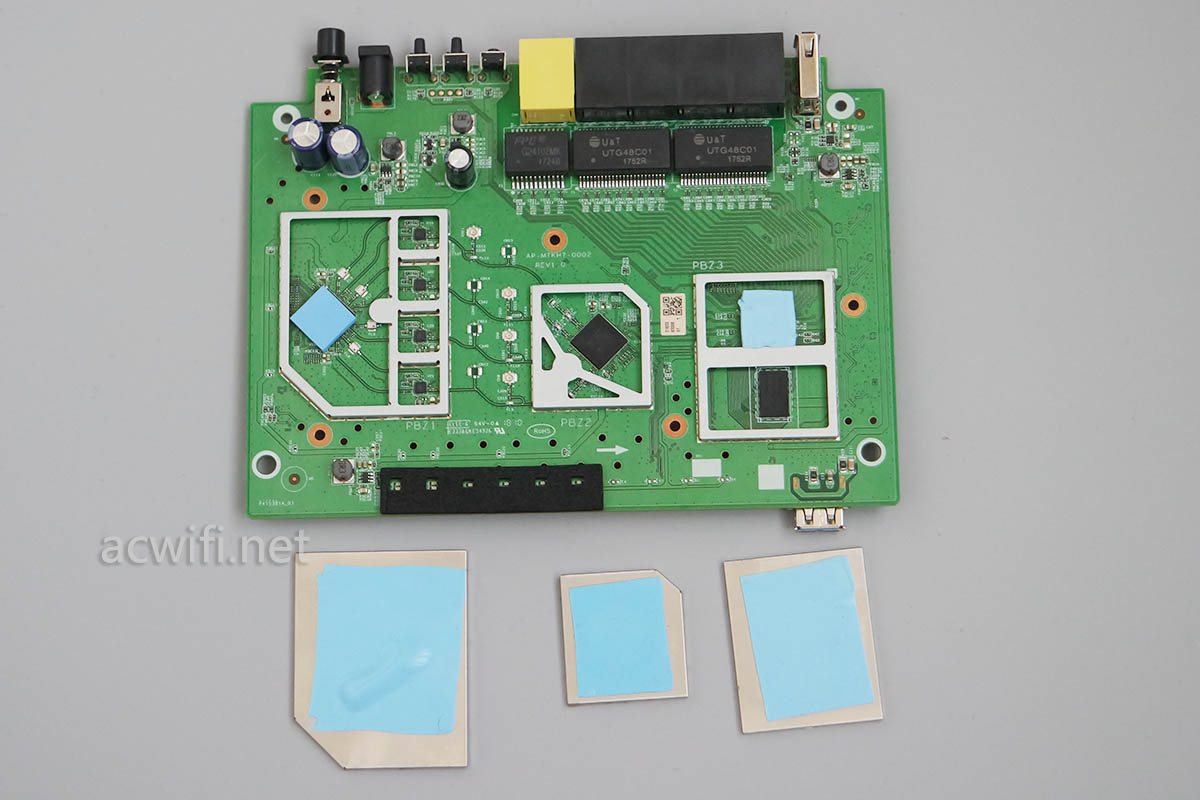

暴力掀开三个屏蔽罩:

DIR-882拆机

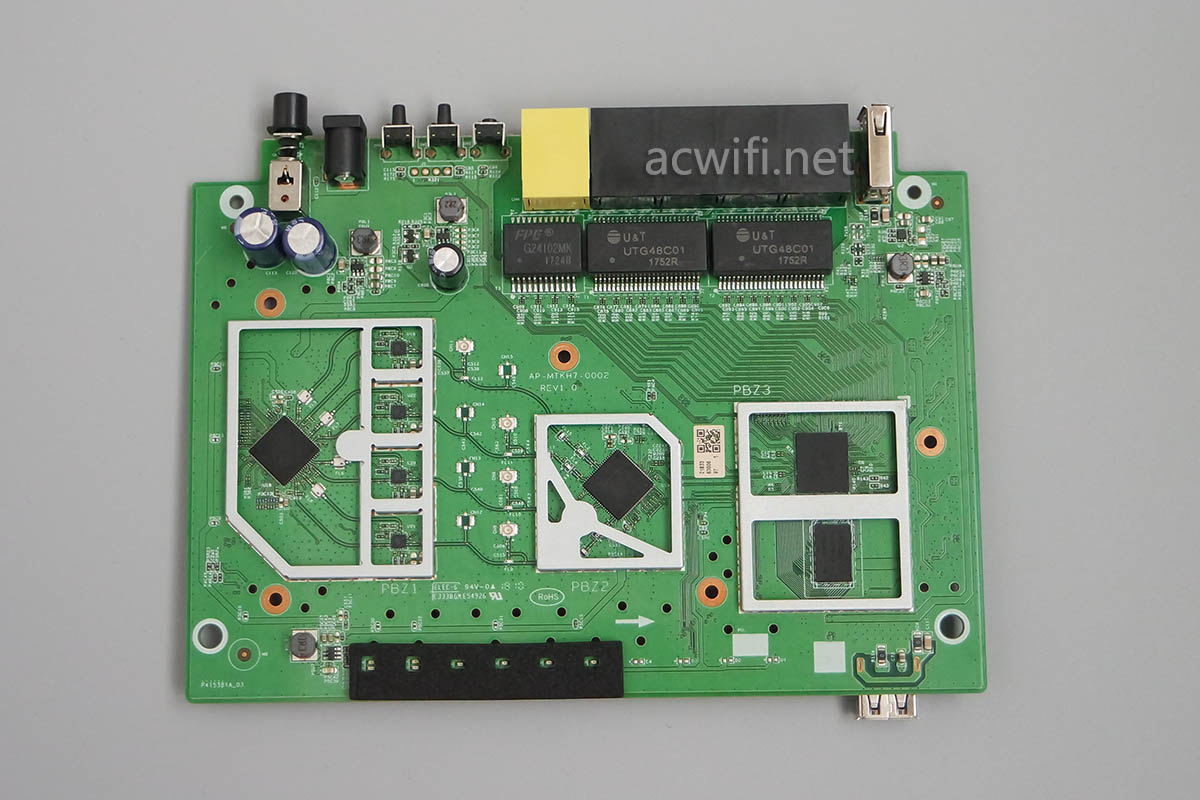

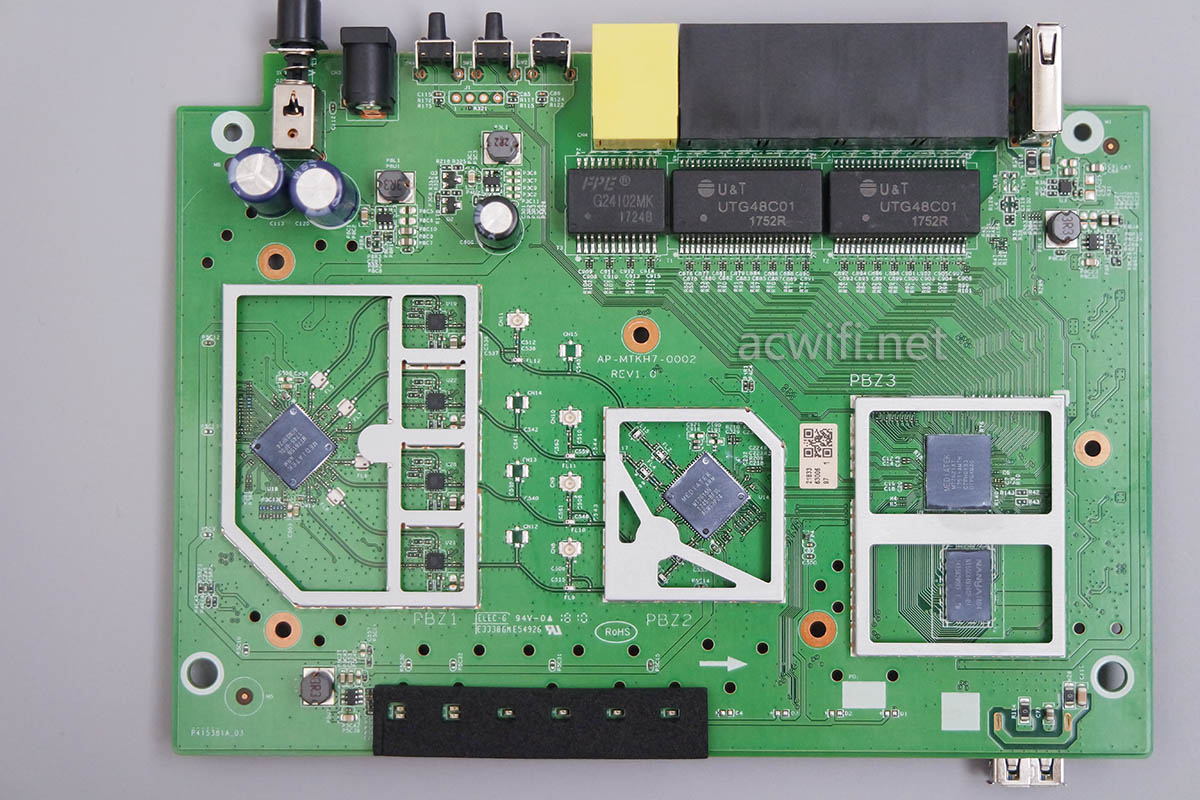

主板正面:

DIR-882拆机

芯片上的字迹很模拟很暗淡,涂上导热硅脂就清晰多了,来局部看看芯片是什么。

DIR-882拆机

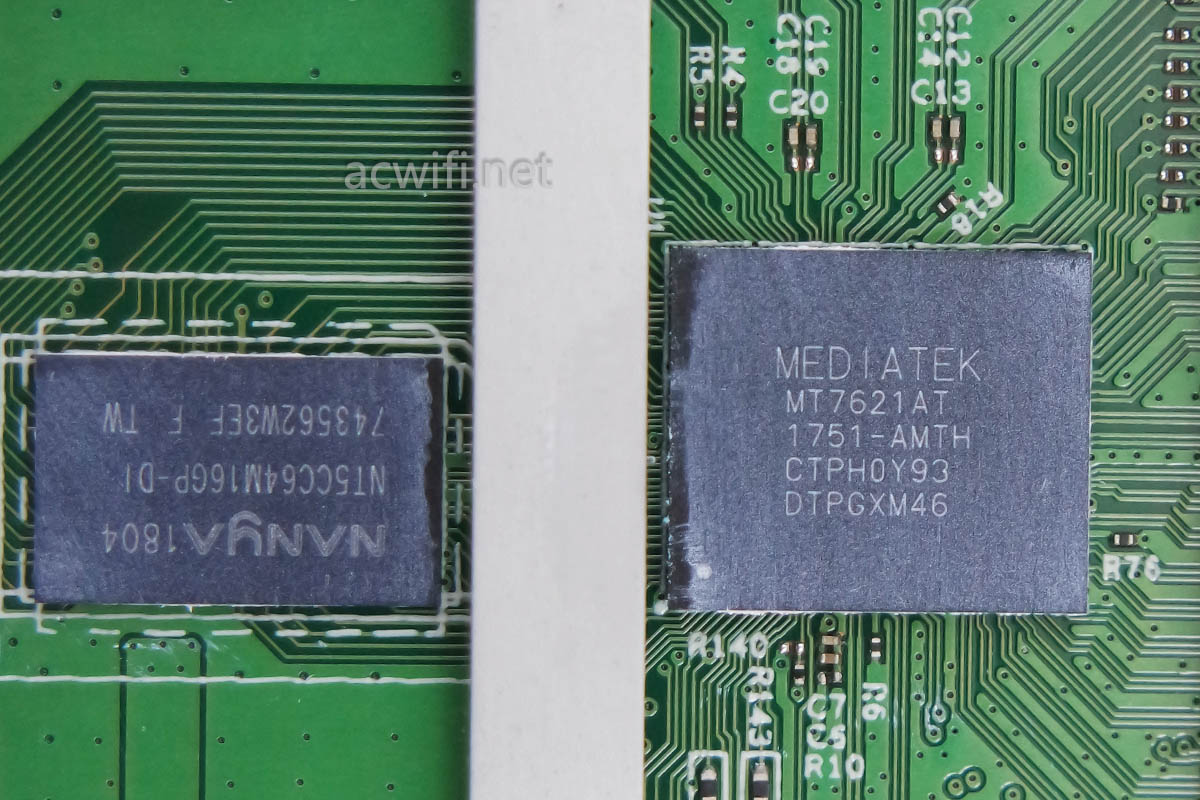

首先看CPU和内存,CPU是MTK7621AT,双核880MHz,MTK的主力CPU呀,什么时候能让四核的平民化呀。内存型号是南亚NT5CC64M16GP-DI,容量是128MB。

DIR-882拆机

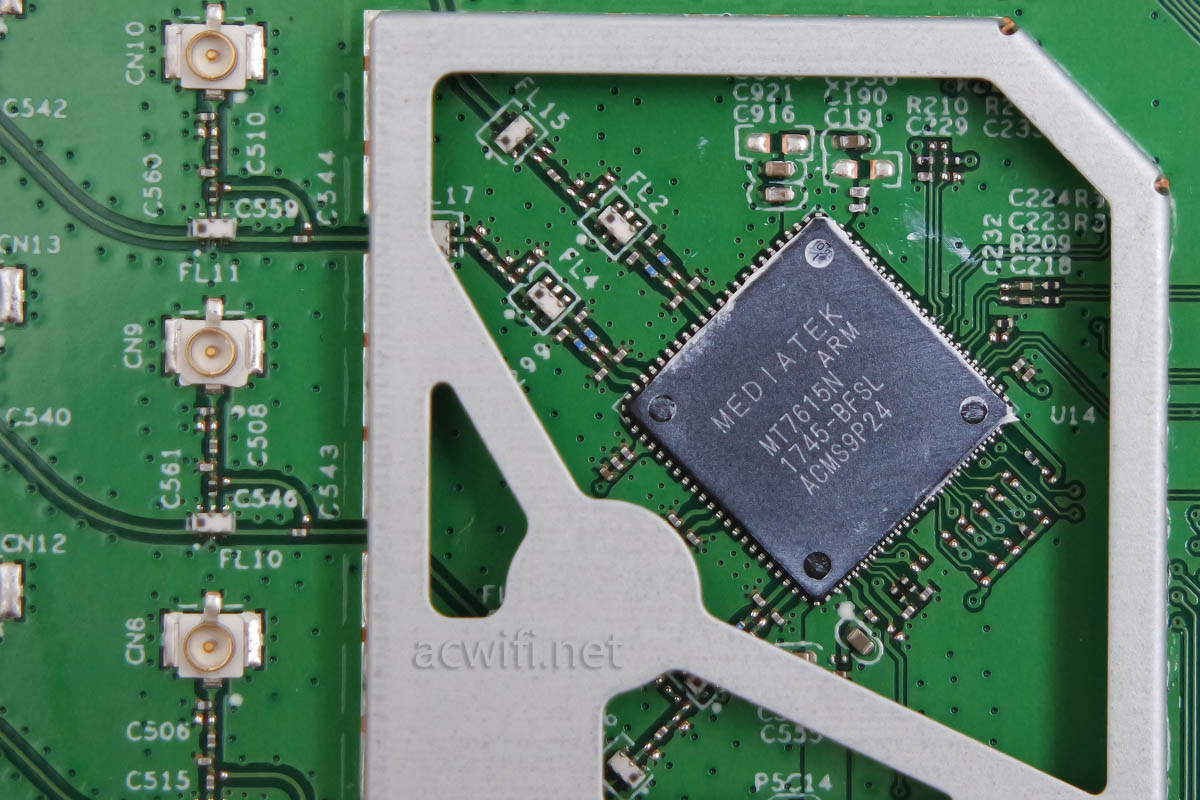

中间的芯片是MT7615N,负责2.4G,4x4mimo,总速率800Mbps,支持256-QAM。

DIR-882拆机

这颗2.4G芯片MT7615N没有外置功放。

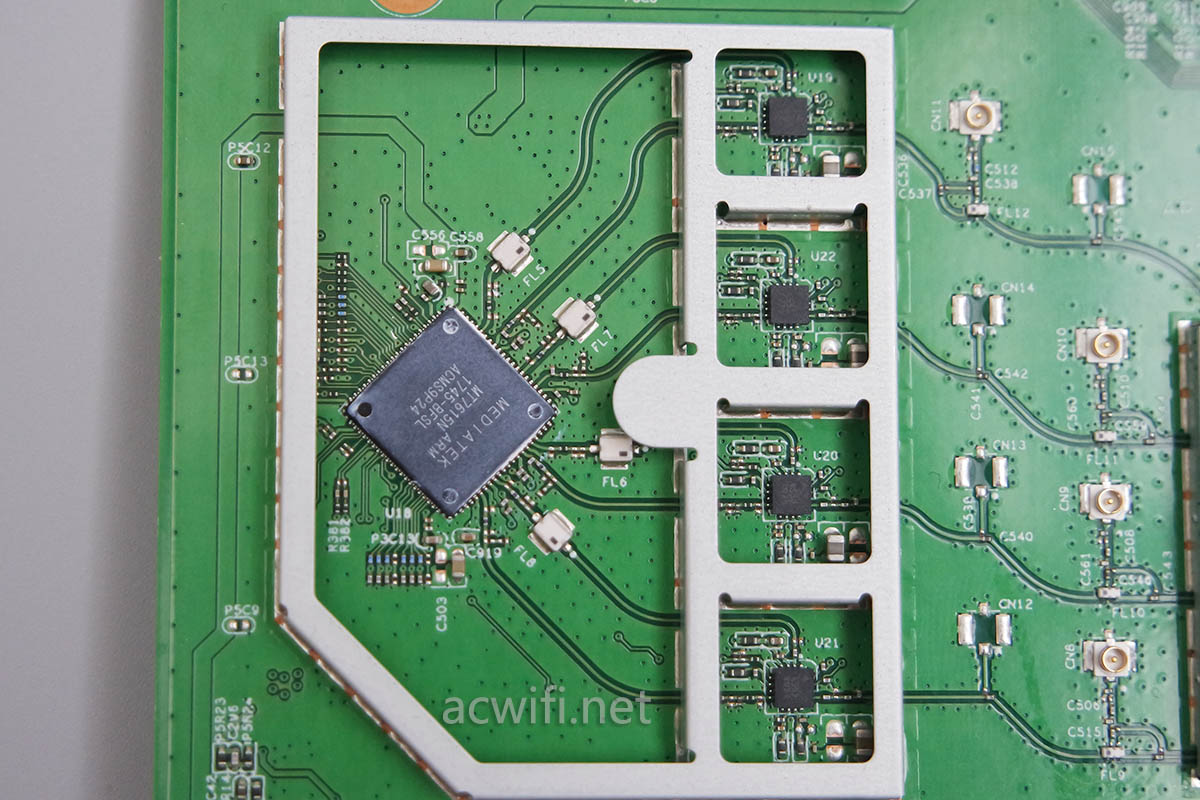

以下是5G芯片,型号也是MT7615N,也就是这个路由器采用2个MT7615N无线芯片,怎么不像TPLINk或水星采用MT7611N芯片???因为这颗芯片是T兄向M兄私人订制的,别厂没有。。。

DIR-882拆机

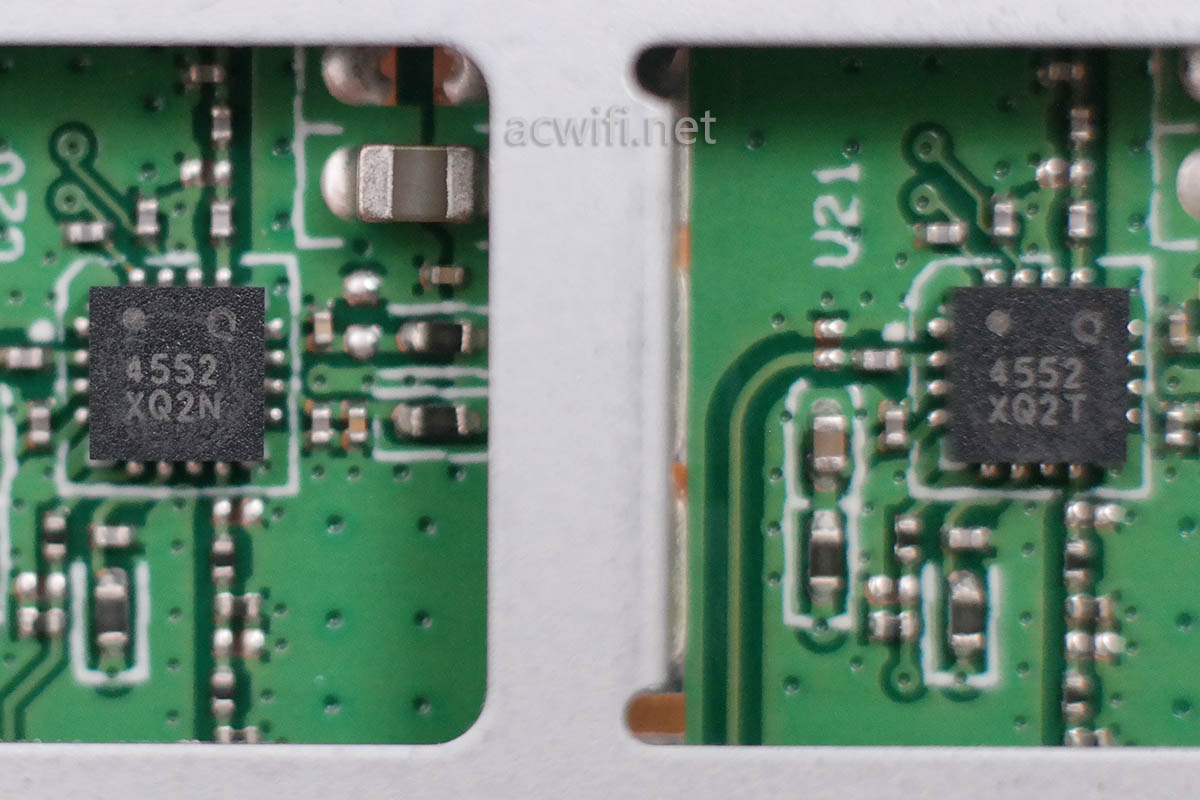

5G芯片有外置功放芯片,放大看看功放芯片的型号,芯片上丝印着:4552 XQ2N,是Qorvo公司生产的型号为RFFM4552。

DRI-882拆机

它的参数如下:

Feature Overview
5.0V Operation
POUT = +20dBm, 802.11ac, 80MHz MCS9 at 1.8% Dynamic EVM
POUT = +21dBm, 802.11n, MCS7 HT20/40 at 3.0% Dynamic EVM
POUT = +24dBm, MCS0 HT20 at Spectral Mask Compliance
High efficiency
Input and Output Matched to 50Ω
Integrated 5GHz PA, SP2T, LNA with Bypass and power detector.
Integrated RX notch filter @ 2.5GHz for DBDC operation.
High Impedance PA Enable

RFFM4552是一颗5G PA和LNA,在256-QAM和80MHz频宽下,最大功率+20dBm,普通级别,不算很强。



DIR-882拆机

DIR-882拆机

1个USB2.0,1个USB3.0,5个千兆网口,2个MT7615N芯片,4颗5G功放芯片,双核CPU,128MB内存,有屏蔽罩,有散热片,299元。值不值,自己对比一下其它型号的拆机便知。性能怎样,要测试过才清楚。不要想着买回来做无线中继/桥接,它的固件不支持,是DLINK一直不想做好无线中继/桥接。以前守着老掉牙的WDS,现在干脆WDS都不给你了。我个人认为,299元买到这样的硬件,比较值了。如果是500左右,不要买它。

有人说许久没看见我拆机了,于是就有了这一篇。
