TPLINK WDR6500千兆版拆机 (V1.0版本)

领取京东红包,可直接抵现使用!

今天支付了TPLINk WDR7660的尾款,下午就出库了,明天就能收到,为了测试它,收个了二手的WDR6500千兆版回来,也不全是因为它。3x3mimo,我都不知道拿谁比,跟华硕AC66U B1比么,价格又相差太大,跟斐讯K3C比么?

WDR6500千兆版许久前已经测试过了,当时测试的版本也是V1.0,这次收来的也刚好是V1.0,现在买到的应该是V2.0。为什么不买新的?因为这几天买入了不少东西呀,还有刚收到的有线网卡,也是二手的,也要几百了,而且是两张,所以想省点钱。每次想测试一些东西,就要败入一些东西。

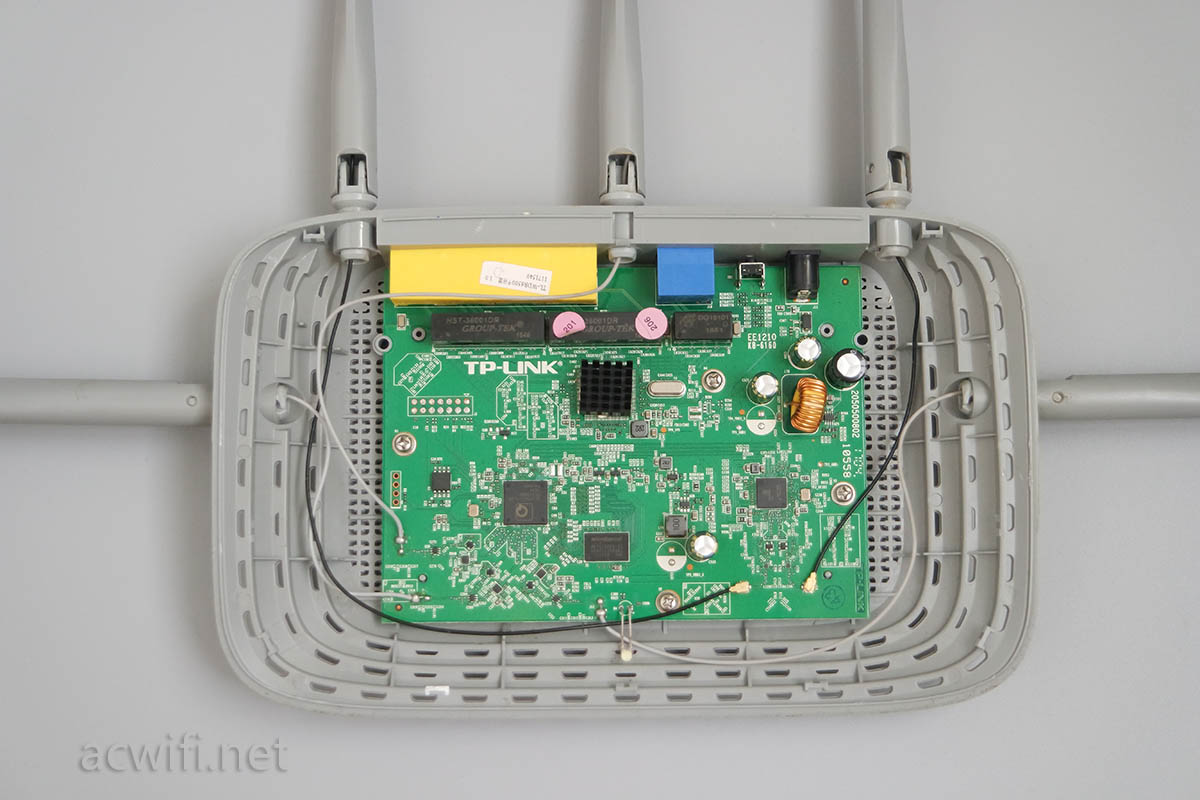

费好大力才拆开上盖,卡口很紧,非常紧,卡扣断了两个,最后装回去时,断掉的卡扣留在里面,摇动路由就会发出响声,不管了,就让它留在里面吧。外罩五根天线,2.4G是3x3mimo,要三根,5G是2x2mimo,要两根。

WDR6500千兆版 拆

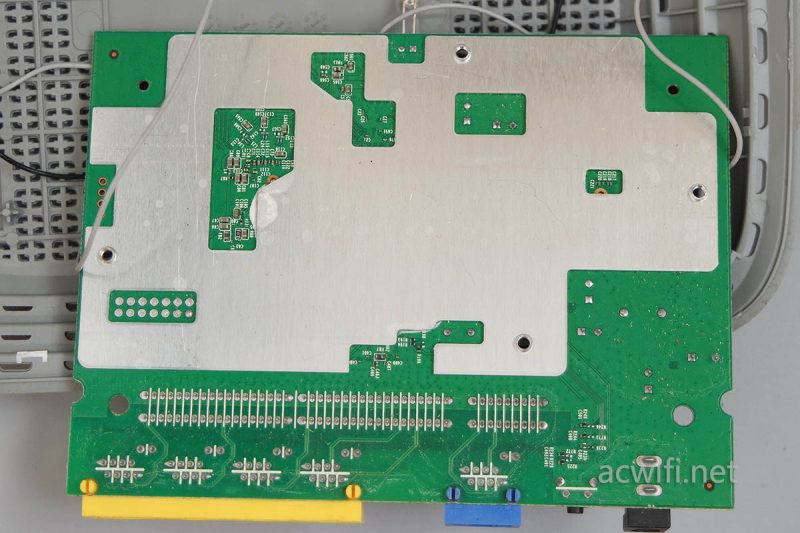

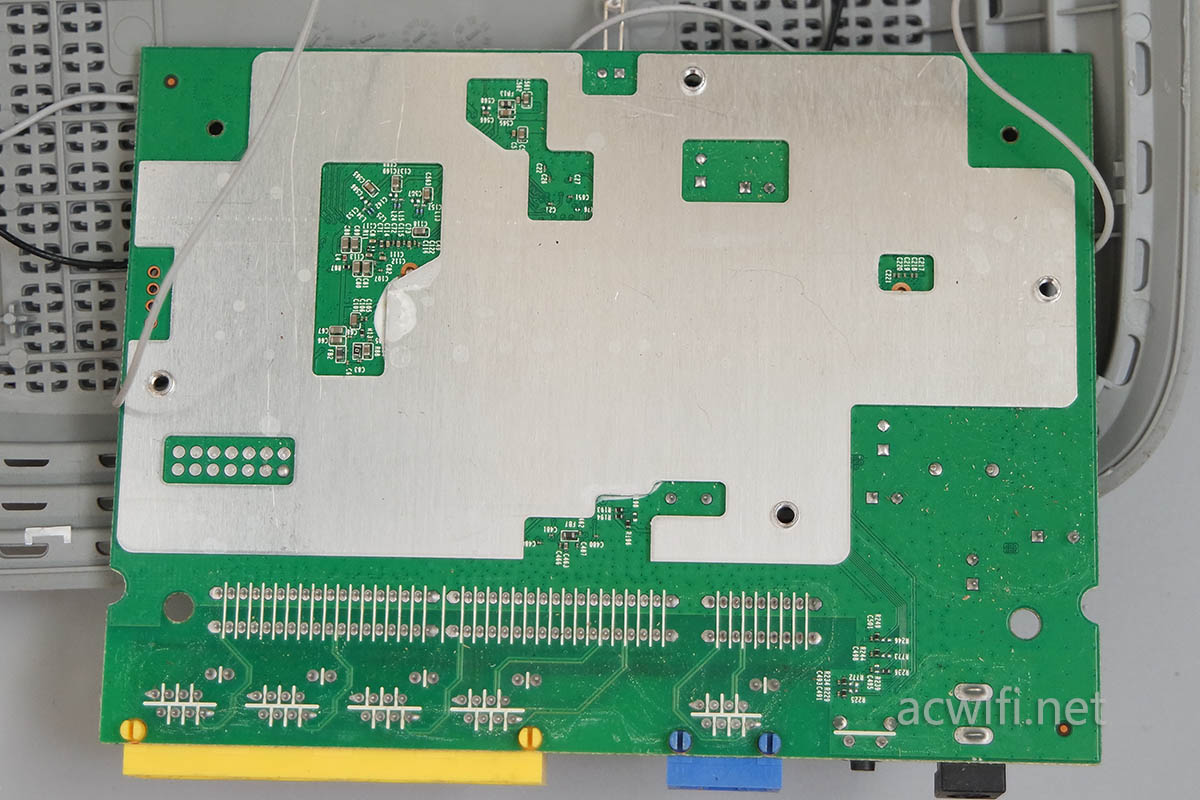

主板底部有散热铝片,其实高通芯片都发热量不高。

WDR6500千兆版拆机

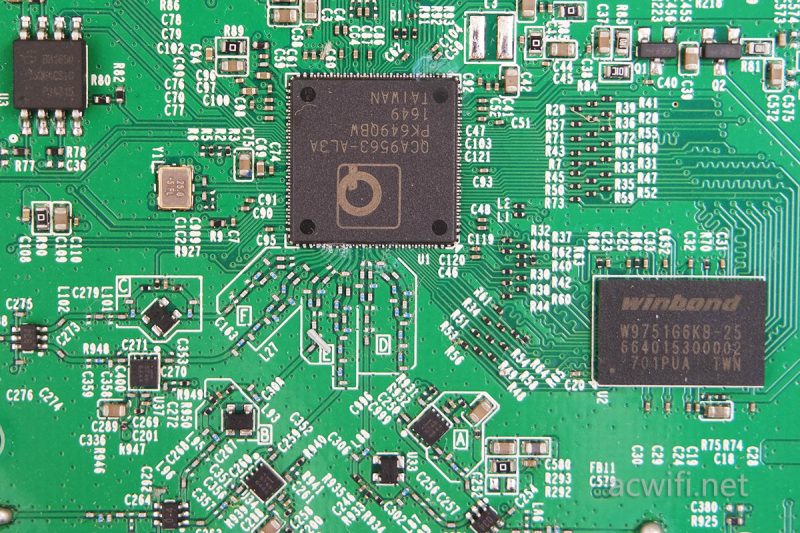

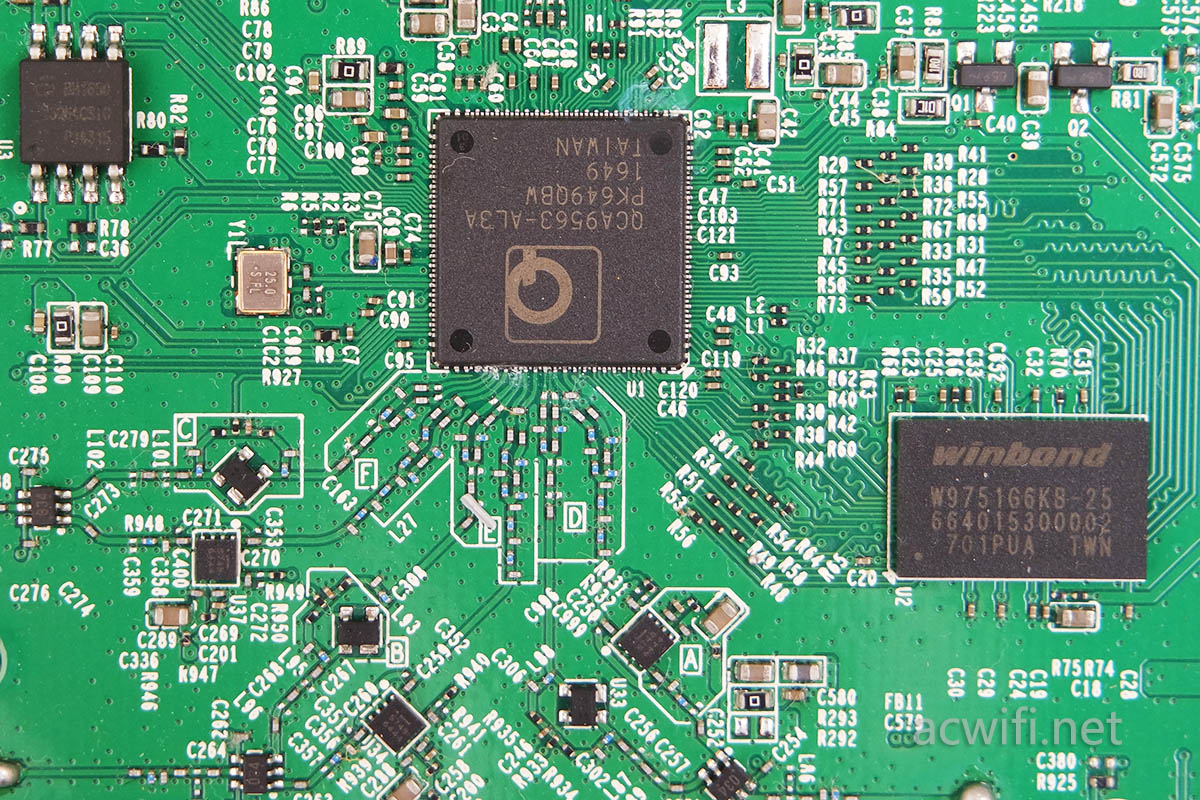

CPU是QCA9563,单核750MHz,集成2.4G处理芯片,3x3mimo,150Mx3就是450M速率了。右边是内存芯片,型号是W9751G6KB-25,容量64MB。

WDR6500千兆版拆机

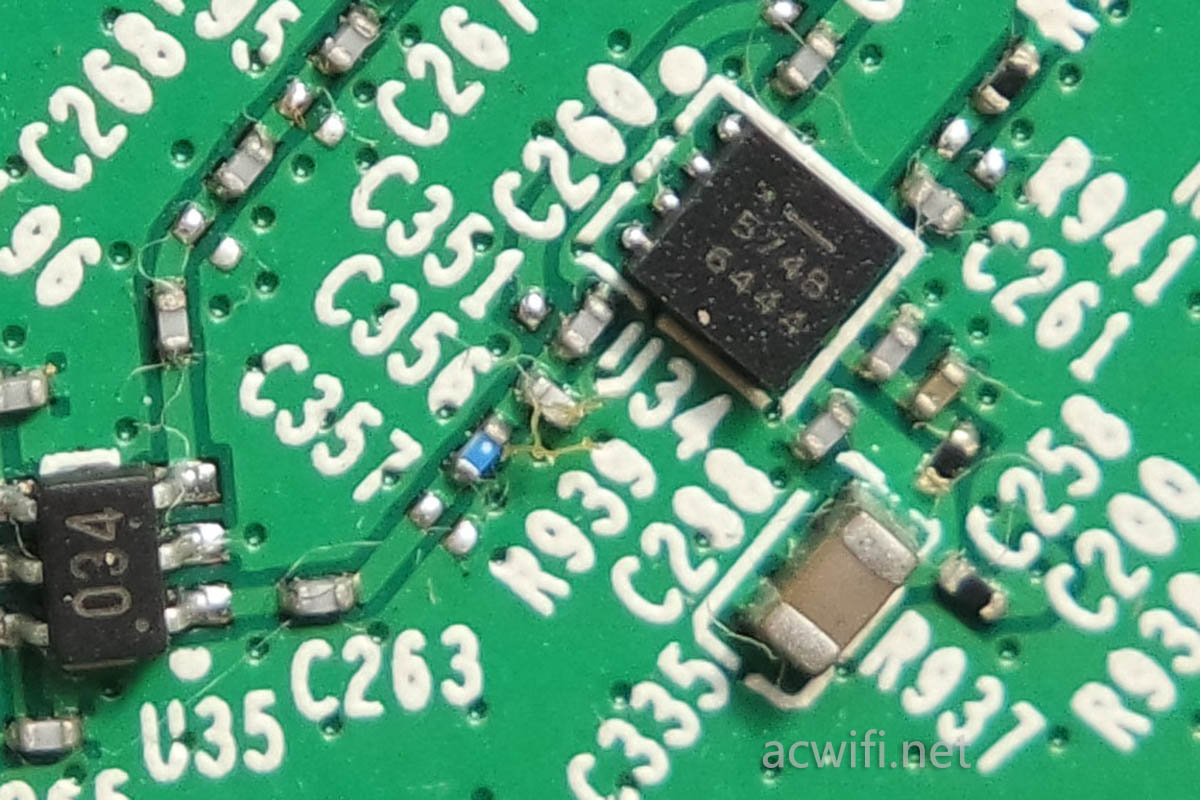

功放芯片,不详,有知道的不? “5748 6444”

WDr6500千兆版拆

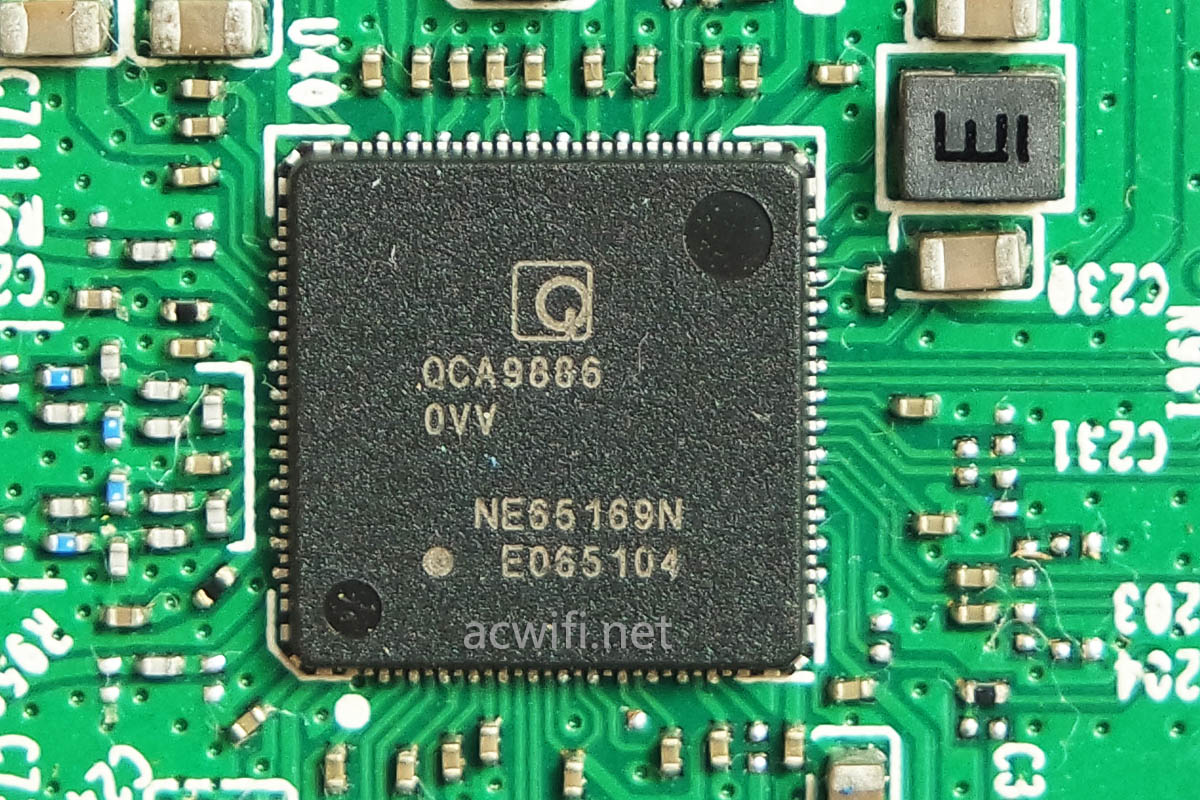

5G芯片是QCA9886,2x2mimo,433Mx2就是866M速率了。5G芯片周围没有功放芯片。

WDr6500拆

高通QCA9886的官方说明:

Wi-Fi Standards: 802.11ac Wave 2, 802.11ac, 802.11a/b/g, 802.11n

Wi-Fi Spectral Bands: 5 GHz

Peak speed: 867 Mbps

Channel Utilization: 20/40/80 MHz

MIMO Configuration: 2×2 (2-stream)

Peak QAM: 256 QAM

Wi-Fi Features: MU-MIMO, TxBF

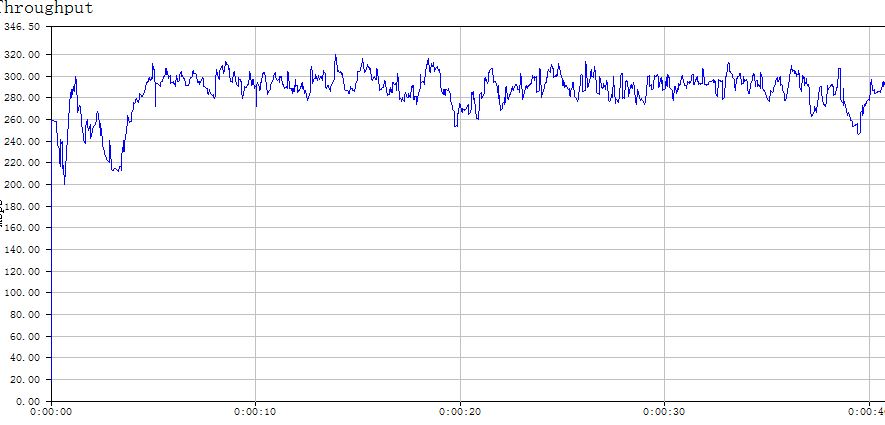

What???支持MU-MIMO??。。这。。。马上测一测。过了一会,回来了。结果如下:

mu

用2张高通的无线网卡QCA9377测了,总的吞吐率只有300m左右,如果是支持MU-MIMO,会超过500m。是不是我想多了,居然真的测了。

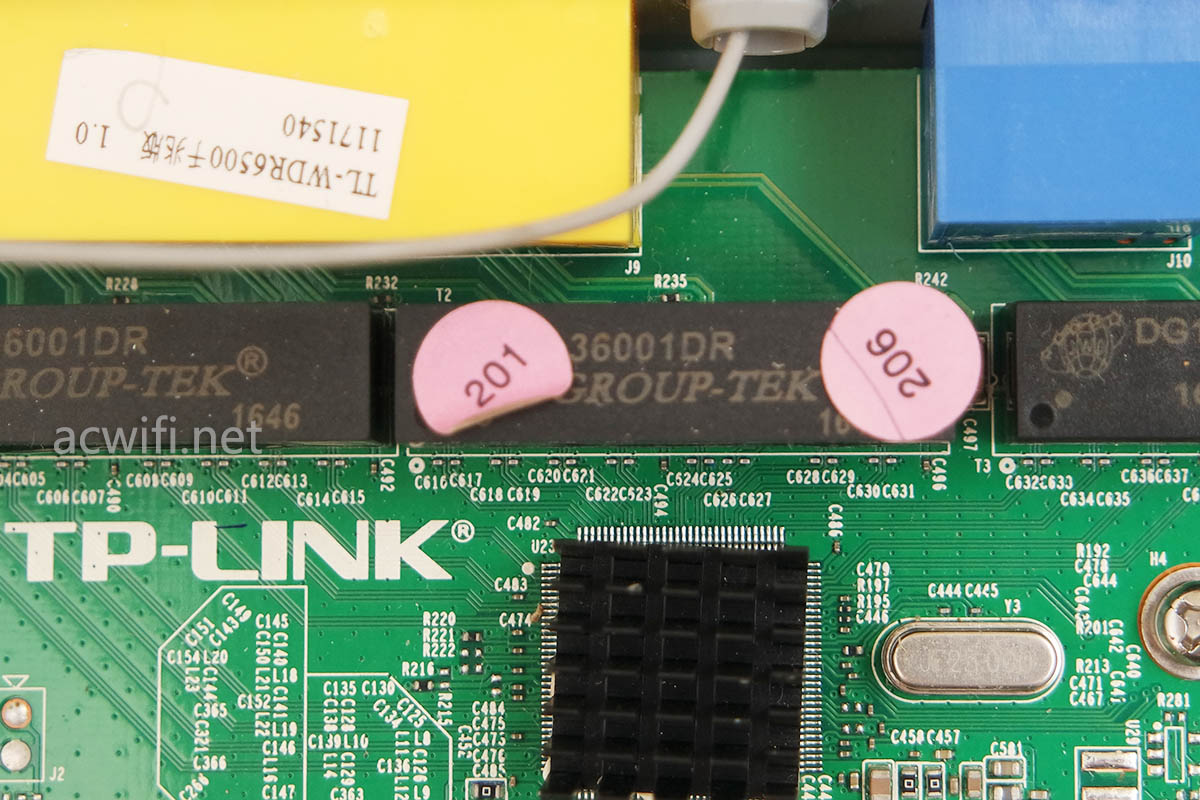

继续呀,千兆交换机芯片上的散热片取不下来,估计是跟WDR5620千兆版所用的一样:RTL8367S或RTL8367RB。

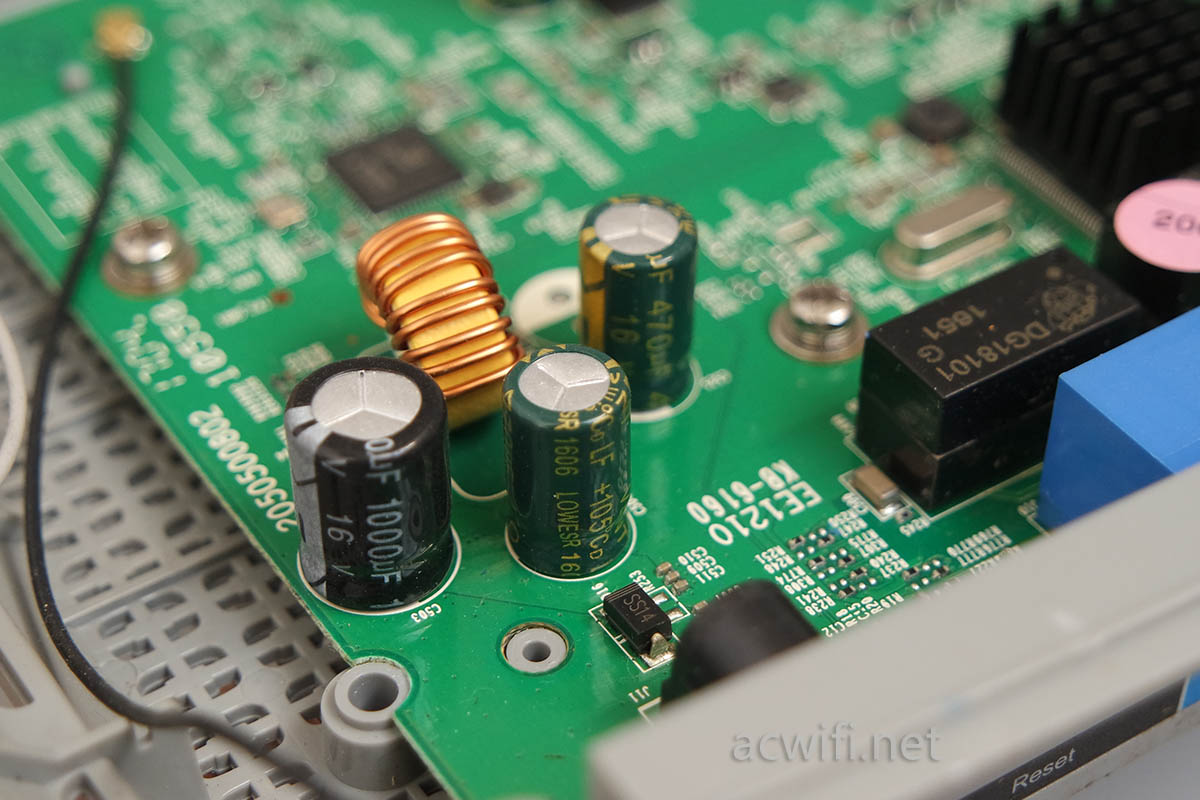

TPLINK很少有用那么多颗电容嘛。

在200元的推荐里,曾经是腾达AC9、网件R6220和这款WDR6500千兆版,现在AC9已变螃蟹,R6220已经没有卖了,就剩下了它。做个纪念也不错,不知道WDR7660能否取代之!

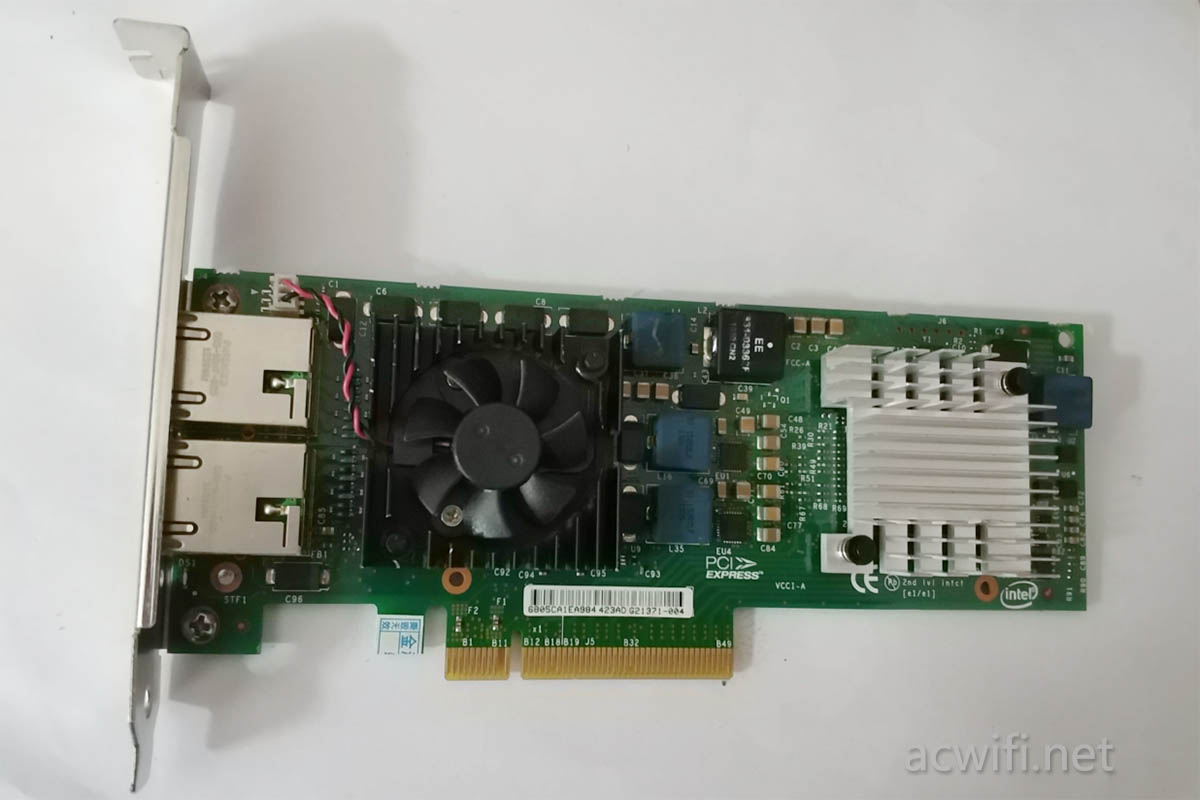

最后,二手收来的网卡是它:(我不会区分是不是山寨的intel网卡,装上intel的驱动,看在价格上能正常使用就行了)

X520

还有另外一张网卡还没收到,收到后就可以做网线的测试了。没错,目的是要来测试网线用的,这种测试一直想做许久了,只是因为这些网卡价格比较高,难以入手,最近找到一些比较便宜的就入了。许多朋友会对网线的规格与所能承载的速度有一些误解,希望能用实测的数据来说明问题,会比较简单直接明白一些,让大家在选择网线规格 是有一点参考意义。对哟,六类网线还没有买。。六类线好贵。

WDR6500千兆版京东链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » TPLINK WDR6500千兆版拆机 (V1.0版本)
