新路由3(Newifi D2)与友华WR1200JS拆机,K2P的替代选择?

近几天有微信公众号里,有好几个朋友提到矿难后的新路由3在大量出售,而且价格到120元左右了,比斐讯K2P价格还低一些,而且内存容量还很大。还有友华WR1200JS这一款,它是中国电信定制版本,淘宝咸鱼上都有卖,价格之前是90元,不知为何现在涨了一些。这两款(带USB口)与银色斐讯K2P的CPU都是一样的MT7621AT,双频880MHz,非常适合刷第三方固件来使用,例如老毛子、高格、潘多拉等。

newifi D2

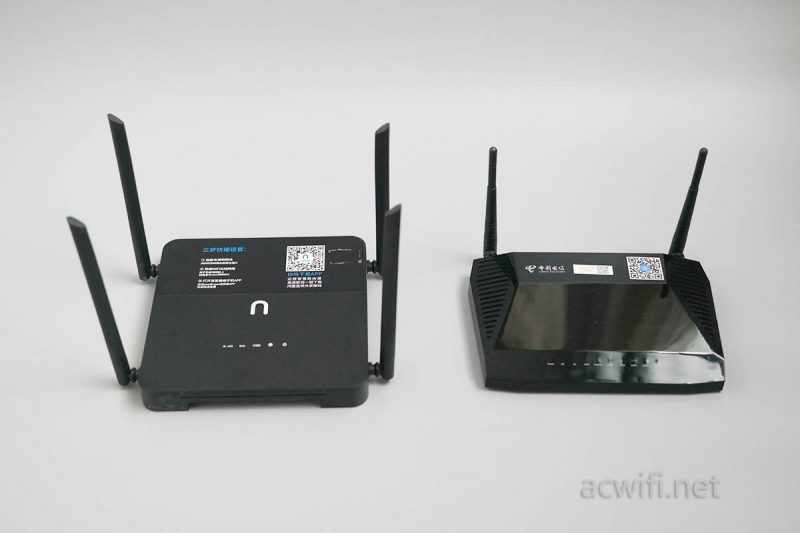

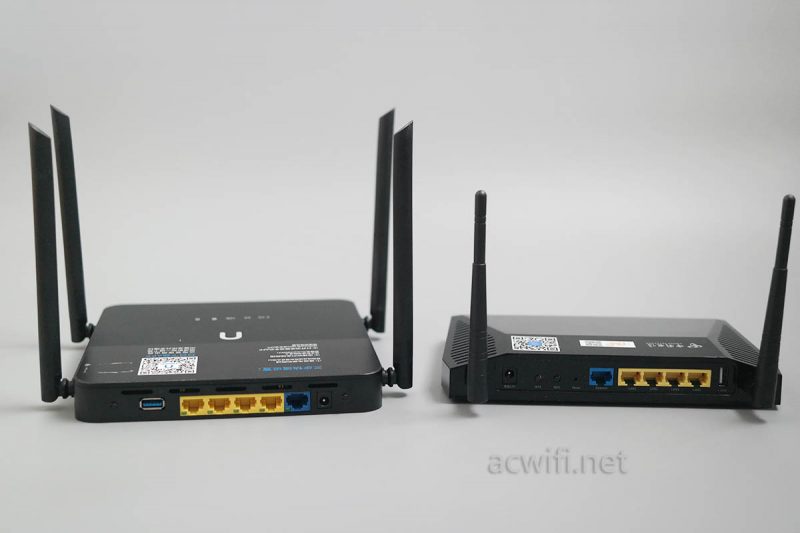

背后都差不多,1个WAN口,4个LAN口,全部千兆速率;还有一个USB口, 新路由3是USB3.0,友华的是USB2.0。

newifi D2

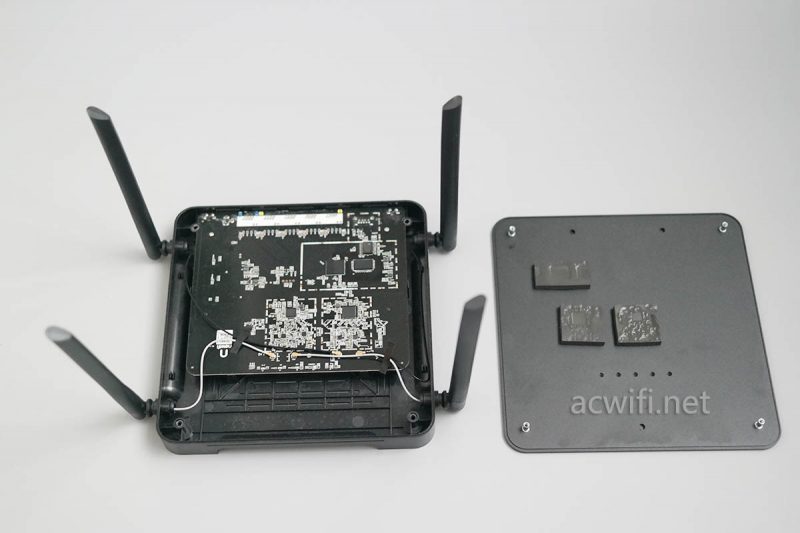

先拆新路由3吧。它拿在手上感觉很沉,拆开才知道顶盖是铝金属,有3块导热硅垫。

newifi D2

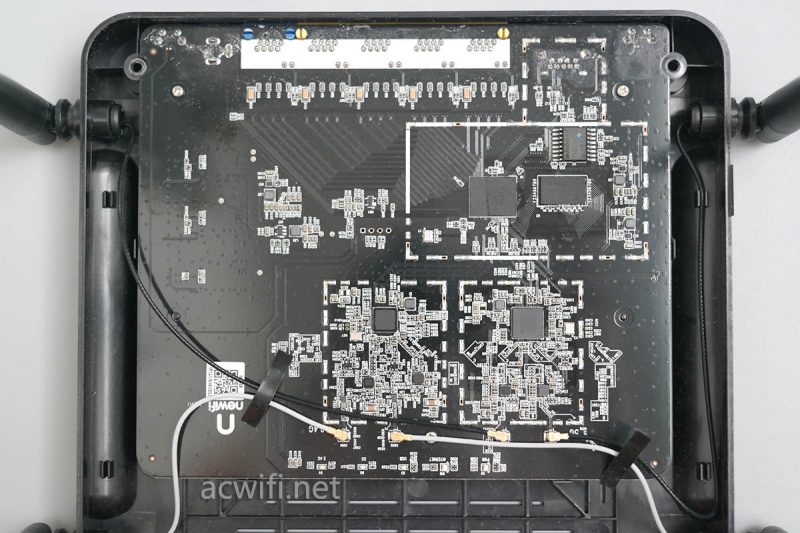

主板正面:

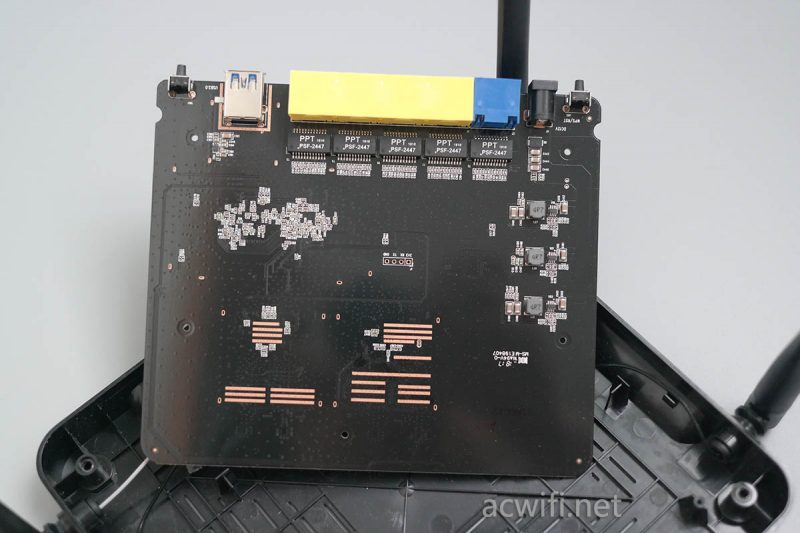

主板背面:

所有芯片上的字迹比较模糊,可能是因为导热硅垫粘得太牢固,把印刷字体都粘走了,要拍清楚比较难呀。将就看吧,最后还是要涂上婴儿爽身粉才显得清晰些。

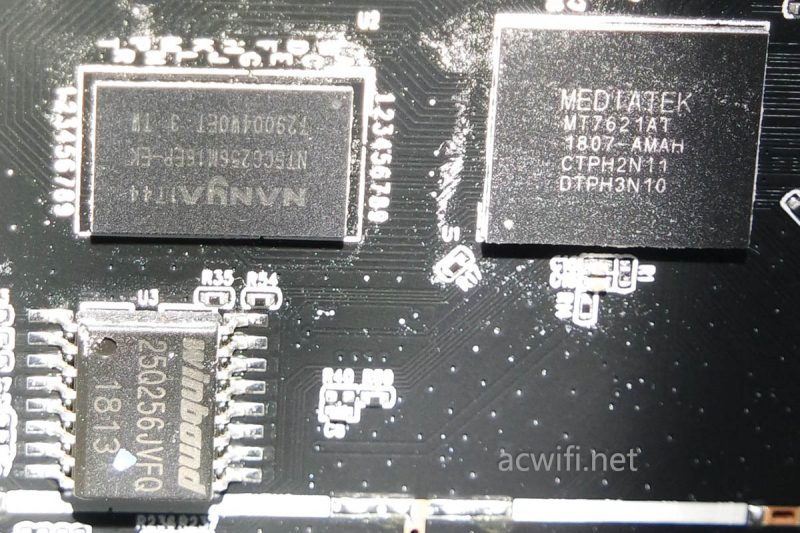

如上图,CPU是MT7621AT,旁边是RAM,型号是NT5CC256M16EP-EK,南亚DDR3内存,容量512MB。闪存是华邦25Q256JVFQ,容量32MB。

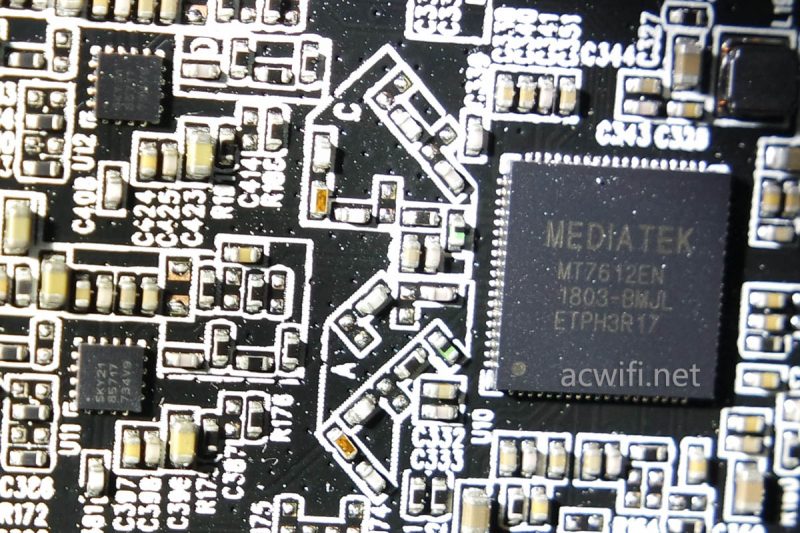

无线电路部分,如下图,5G芯片是MT7612EN,也是很多AC1200路由器所采用的5G无线芯片,旁边还有两颗功放芯片,SKYWORK公司出的SKY85717-21,它集成了PA与LNA。

MT7612EN

SKY85717-21参数如下:

  • Integrated high-performance 5 GHz PA, LNA with bypass, and SPDT
  • Fully matched input and output
  • Integrated, positive slope power detector
  • Transmit loopback mode
  • Transmit gain: 28 dB
  • Receive gain: 12 dB
  • Output power: +19.5 dBm, MCS7, HT40
  • Output power: +18.5 dBm @ 1.8% EVM, MCS9, HT80
  • High-linearity and high-efficiency modes
  • Direct connection to battery with 5 V nominal supply voltage
  • Small, QFN (16-pin, 2.5 x 2.5 x 0.4 mm) package (MSL1, 260 °C per JEDEC J-STD-020)

在80Mhz频宽下,输出功率18.2dBm,不算很强。

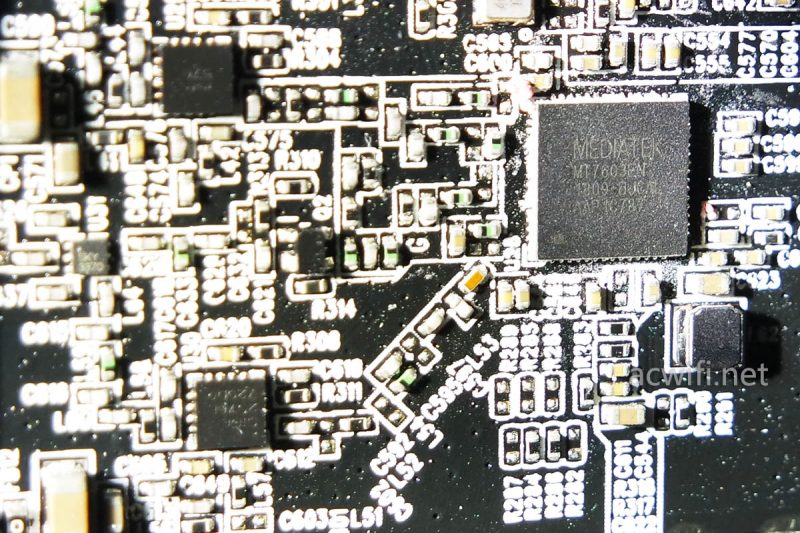

2.4G芯片则是MT7603EN,2x2mimo,最高300Mbps速率。旁边的是PA芯片,型号很模糊,拍不清楚,应该是SIGE 2576L,它只是功率放大器,没并没有LNA功能。

参数如下:

Dual Mode IEEE802.11b, IEEE802.11g,IEEE802.11n
26 dBm, EVM = 3%, 802.11g, OFDM 54 Mbps
29 dBm, ACPR < -32 dBc, 802.11b
Integrated PA, Input Match, 2.8V reference voltage generator
Integrated Temperature Compensated, Positive Slope Power Detector
Pb-free, RoHS compliant and Halogen-free
3 mm x 3 mm x 0.9 mm, MSL 3

发射功率为26dBm。

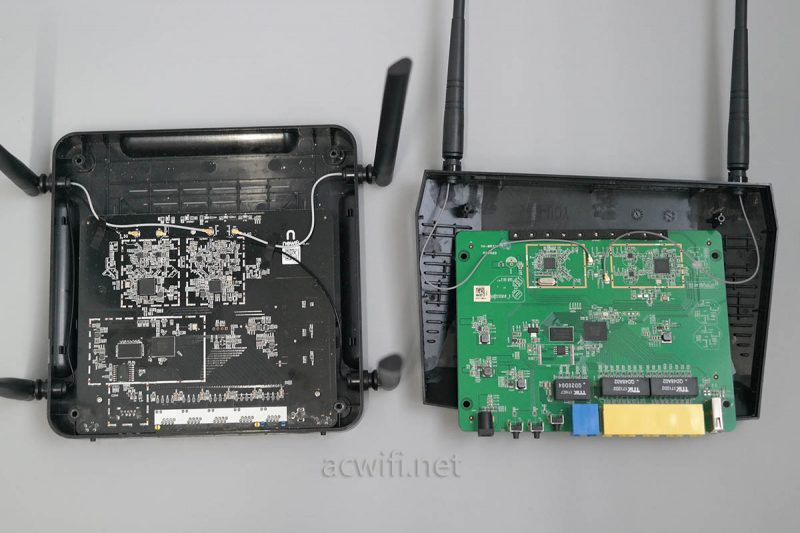

下面拆友华WR1200JS。



WR1200JS并没有采用任何散热措施,重量比新路由3明显轻,有点像TPLINK的感觉。拆开也很容易。

WR1200JS

芯片上的字体都很清晰。

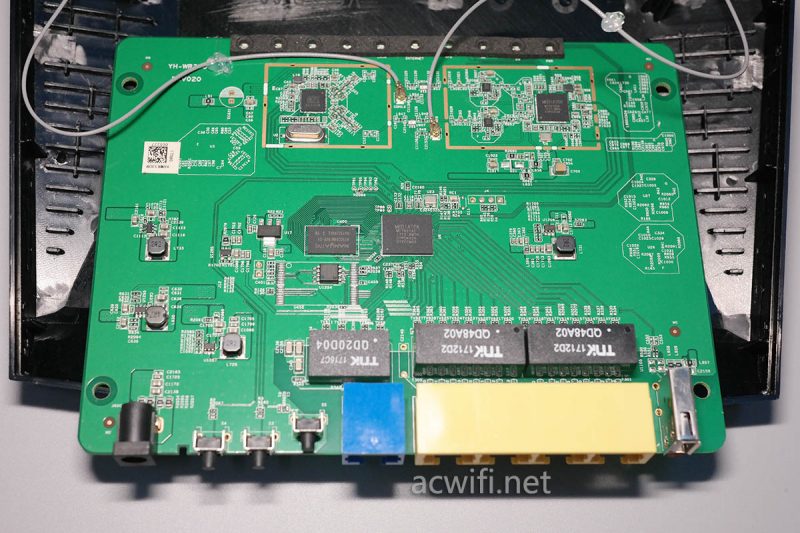

WR1200JS

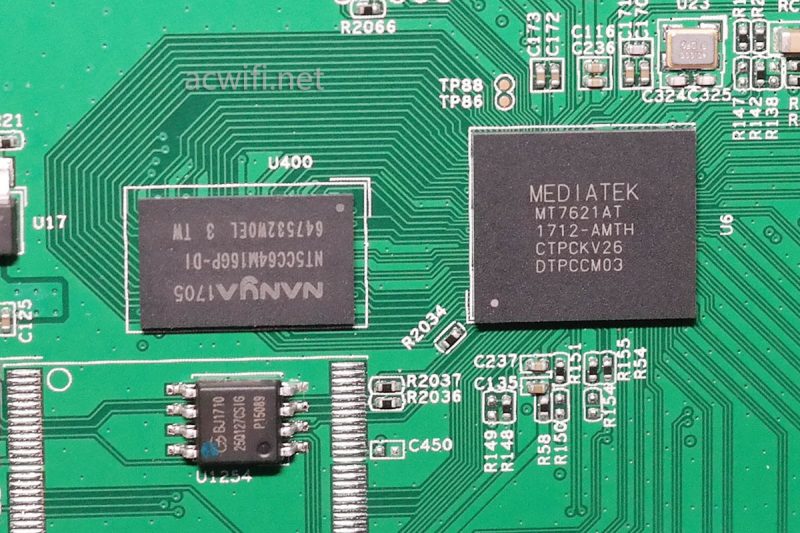

CPU是MT7621AT,内存是NT5CC64M16GP-DI ,容量128MB。闪存是25Q127CSIG,容量16MB。

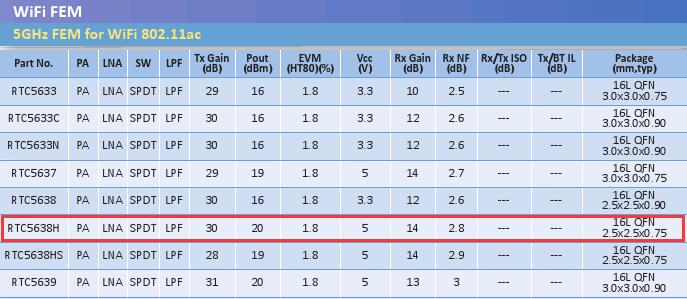

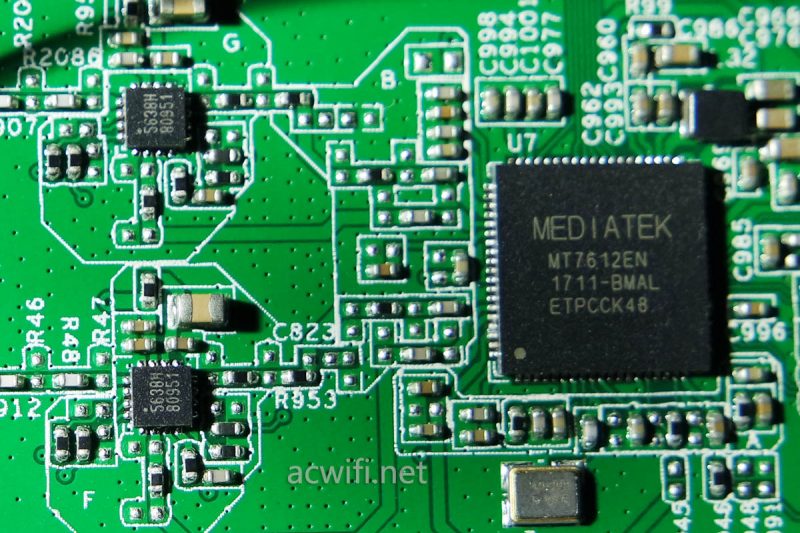

5G芯片MT7612EN,功放芯片是5638H80951,查了些资料,它应该是中国台湾立积电子出产的型号为RTC5638H,集成PA和LNA,参数如下图。

RTC5638H

它的是Tx Gain是30dB,Rx Gain是14dB,新路由3采用的SKY85717-21对应的数值分别是28和12。这些都是浮云了,到时实测一下便知5G信号质量如何。

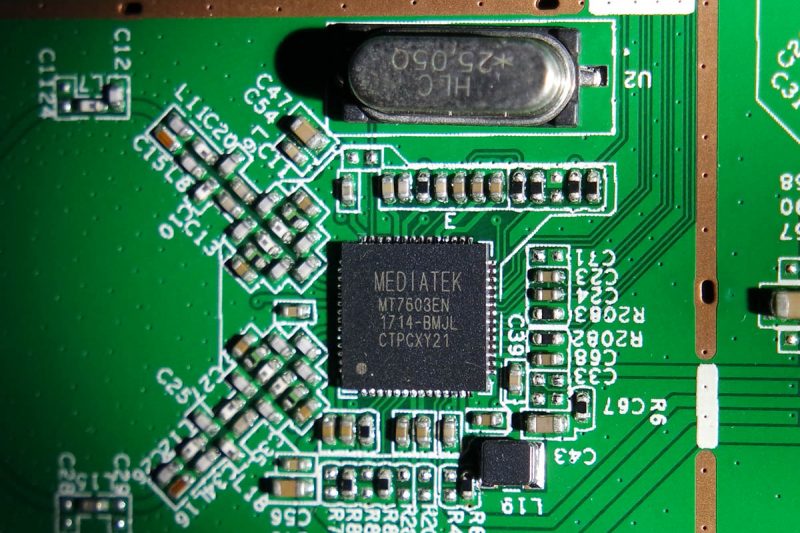

2.4G芯片是MT7603EN,并没有外置独立功放芯片。

MT7603EN

拆完了。

以上两款路由器,我看到时刷上老毛子固件再做测试吧,买这些路由器的朋友多数会刷固件来用吧。很明显新路由3有USB3.0接口,而且2.4G也有PA,还有大容量内存512MB。如果价格相近,友华不是较好的选择。
