腾达AC10拆机,一机以概全

腾达AC10,之前的评测文章:腾达AC10开箱评测,它的无线信号强度不错,网速不错,比TPLINK WDR5620千兆版呀,水星D12G这样的全千兆网口无线路由器都要强一些,可能是有外置功放的关系吧。不过AC10在多设备同时工作时,手机连接2.4G玩游戏(王者荣耀)就会卡,若用5G连接玩游戏就不会卡。所以设备连接数多的建议腾达AC9稳定些。AC9天猫购买链接15元优惠券领取链接,不过价格也相差几十块。

AC10

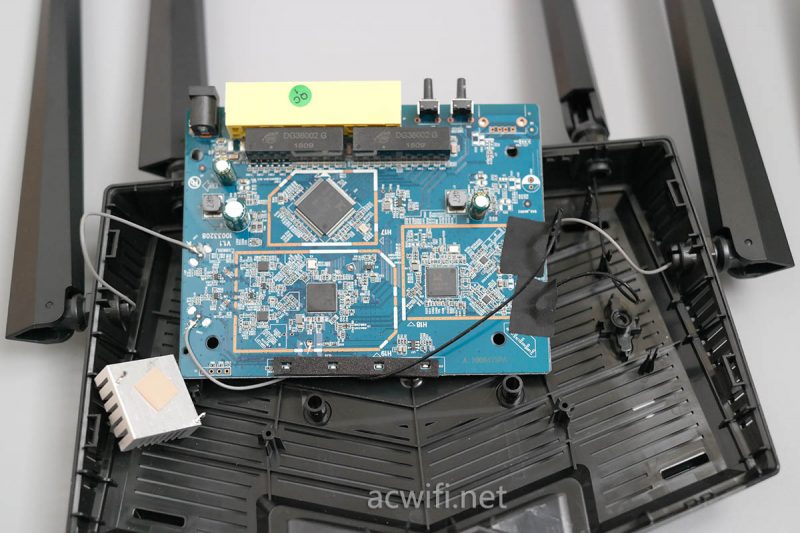

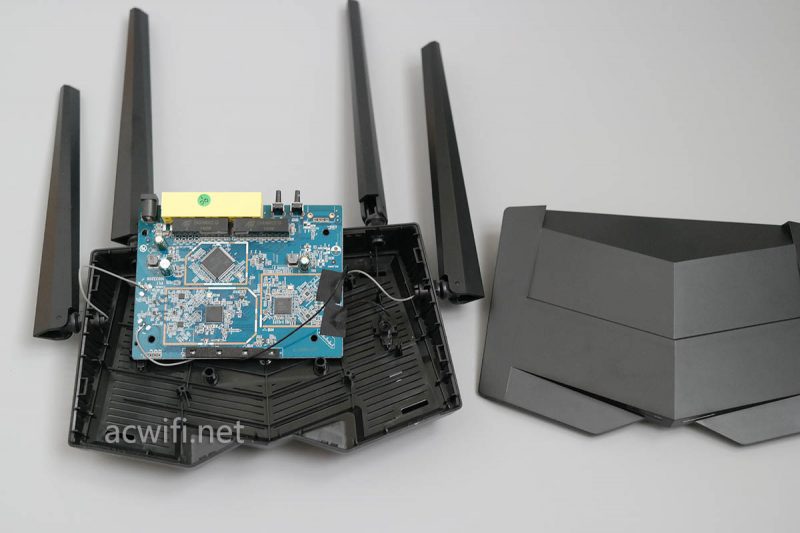

AC10底部螺丝就2颗,而且没有易碎标签贴纸,真是方便拆机,不过CPU芯片上的散热片要拿下就不容易了。散热铝片对角两端有2条腿,插进主板后用上了焊锡固定。后来我安装不回去了,因为抽锡老是不干净,2条腿插不进去了,后来只能剪断后用AB胶粘上。完事后装回去,幸好开机正常,总怕弄伤了电路主板。

AC10

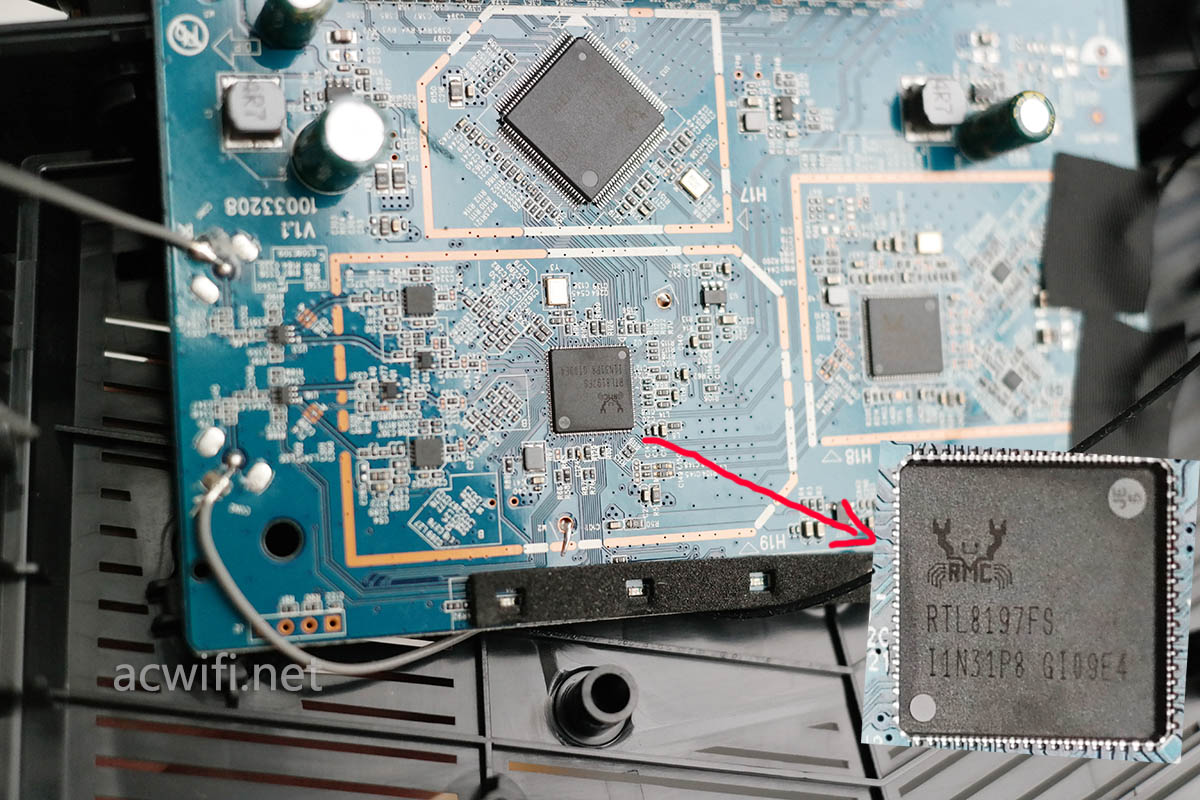

腾达AC10的CPU是RTL8197FS,它本身只支持百兆,所以要倚靠顶上那块千兆交换芯片来实测全网口千兆速率。CPU频率1G,内置2.4G WIFI, 2T2R 802.11 b/g/n,即2.4G 300Mbps速率。

AC10

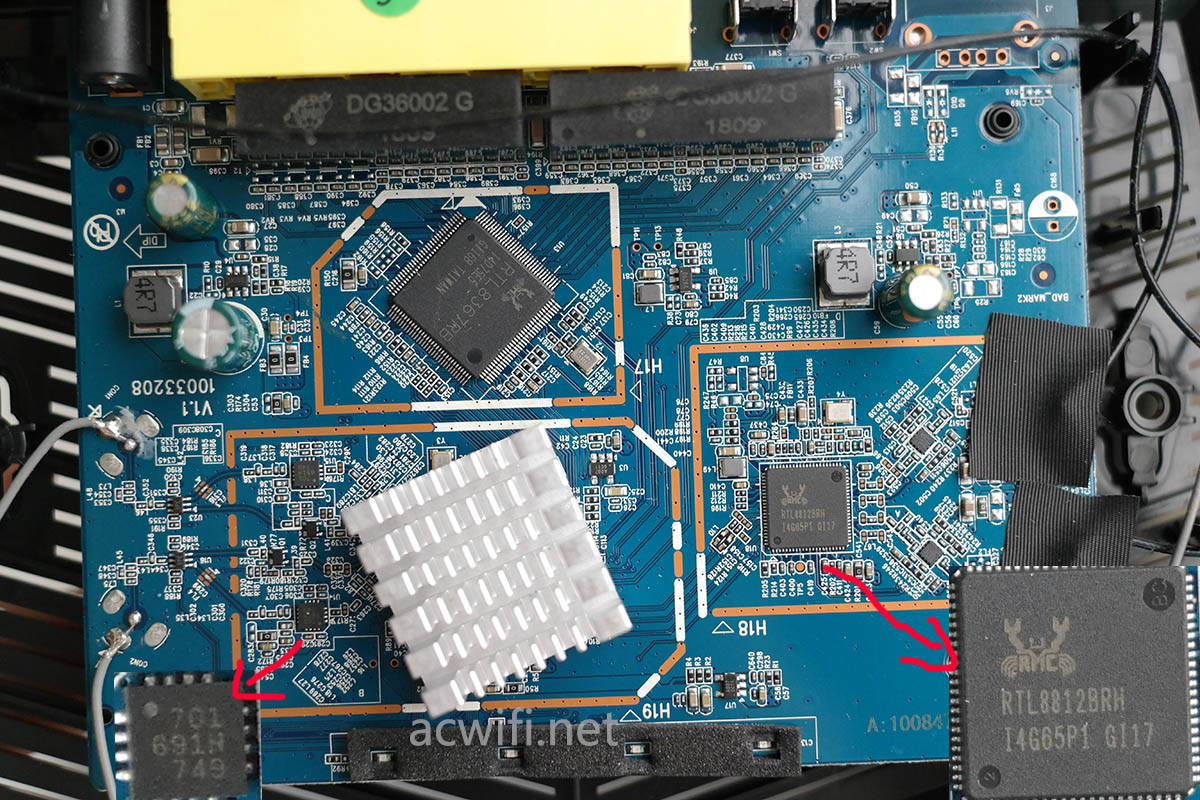

千兆交换芯片型号:RTL8367RB,5G芯片型号:RTL8812BRH。2.4G功放芯片上可以清楚看见上面的数字“701691H749”,百度了一下,这是691H功放,型号是RTC6691,是一颗2.4G PA芯片,没有LNA,最大功率21.5dBm,约141mw。腾达FH456里也是用这个芯片。

AC10

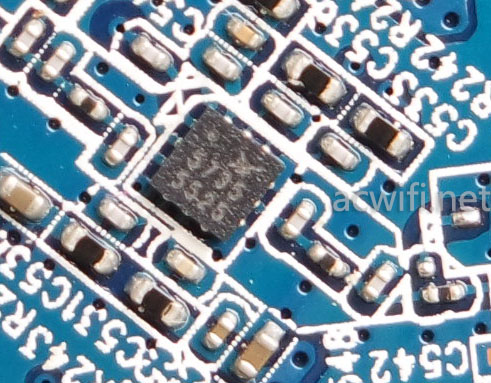

RTL8812BRH 5G芯片附近的2颗功放芯片如下图:

RTL8812BRH

字符显示的是“5735 5525”,其实就是sky85735-11,集成了PA和LNA。信息如下
Output power: +21 dBm, @3% (–30 dB) DEVM, MCS7, HT40
Output power: +20 dBm @ 1.8% (–35 dB) DEVM, MCS9, VHT80
Small MCM (12-pin, 2.0 x 2.0 x 0.6 mm) package

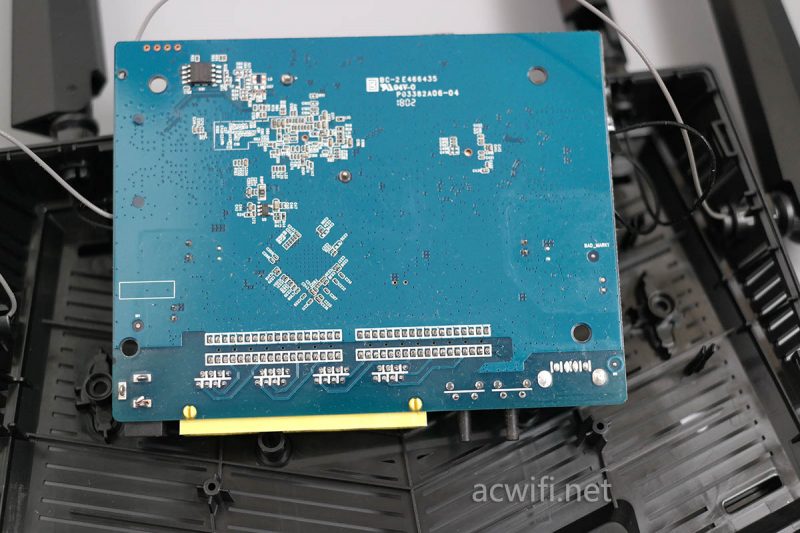

底部有一块闪存芯片,华邦25Q64,容量8MB。

AC10

主板正反面都没有找到内存芯片,估计CPU整合了内存,容量大小不知道。有知道的可以留言告诉我,谢谢!

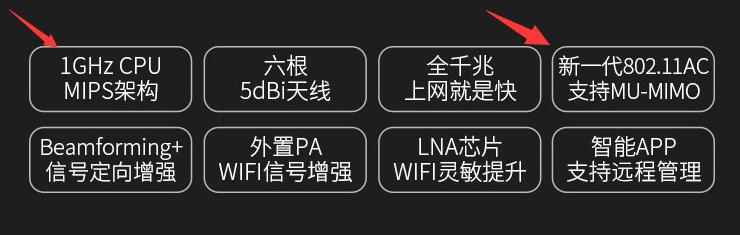

看下图:

20180909154420

不管任何品牌路由器,只要说是1G的CPU和支持MU-MIMO,肯定是RTL8197F系列+RTL8812BRH芯片,例如360荣耀路由,还有腾达mw系列。而且我通过两种芯片的无线网卡(QCA9377和RTL8811CU)来实测MU-MIMO,都没有效果。用腾达U9无线网卡测试Realtek MU-MIMO。因此我们在选购AC1200M无线路由器的时候,根本不要把MU-MIMO考虑进去。

在一百多的价位里,很少能有四路独立功放的无线路由器。

AC10天猫购买链接优惠券领取链接

若有疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 腾达AC10拆机,一机以概全
