黑苹果双频无线ac网卡 BCM94360 实测



市面上有1300m的5G的无线网卡不多,而且价格也不便宜,例如华硕的PCE-AC66或AC68,更高级的PCE-AC88等,USB口的有USB-AC68,友讯(D-Link)DWA-192,都好贵。因为我的电脑太旧了,没有原生SUB3.0接口,只有PCIE接口的合适。

据说可以买苹果用的无线网卡“BCM94360”来改装,加上PCIE扩展卡和天线就组成了类似于华硕PCE-AC68无线网卡的配置,而且还有蓝牙功能,重点是价格不贵,自己组装的话,也不用150元,对于双频AC 1750m的无线网卡来说,这价格够实在的了。而我怕麻烦,也不懂这种技术活,就直接挑了组装完成品来买,至少可以省去些安装调试的时间吧。

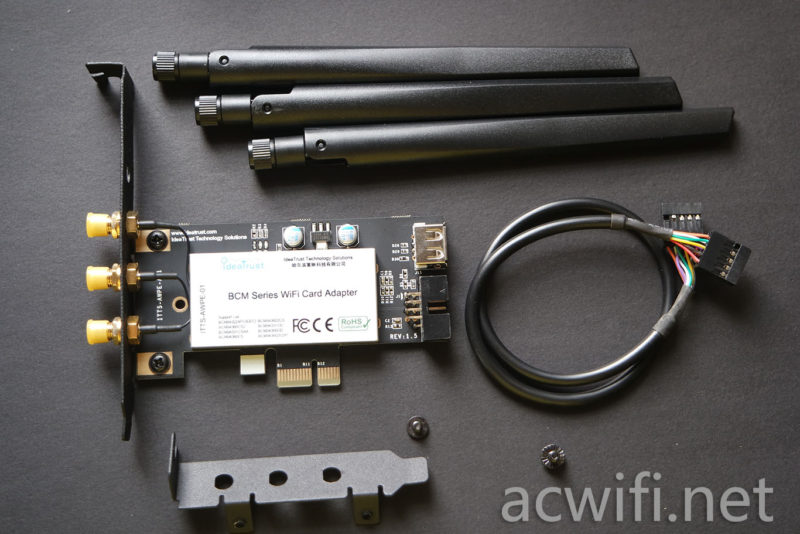

一套下来,200多一点点, 可以看到,有PCIE的无线网卡主体,黑色的磨砂电路板,显得高档,质感很好,黑苹果网卡上面,厂家做了金属屏蔽罩,网卡是看不见了,这个还可以利于散热,毕竟5G高速传输时,热量也感人的。配件有3根华硕天线,还有半高档板一块,适合那些小机箱或做软路由用的。一根USB连接线,是蓝牙连接用的。3X3MIMO,其中一条天线是无线跟蓝牙共用的。我主要用它的无线,所以蓝牙我也都没用装的。

SAMSUNG CAMERA PICTURES

黑苹果BCM94360csax

SAMSUNG CAMERA PICTURES

SAMSUNG CAMERA PICTURES

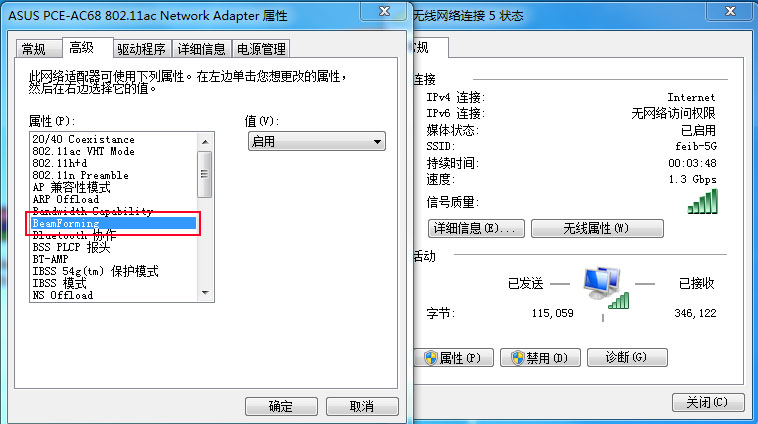

把它安装在PCIE1X上就可以了。厂家有提供黑苹果提取出来的BCM驱动,我没用安装它,而是直接到华硕官网,下载了AC68无线网卡的驱动来安装(我系统是win7),事实就是能直接安装上,而且能正常使用,就是华硕的无线管理软件不能用。安装后需要开启一个波束成形的属性,我认为它很重要。我路由器R7000,同一房间,连接速率是满速的1300m,不过连接不算稳定,速率有飘忽,有时1.1G有时1.0G,有时866m。

bcm9436001

(以下的测试的速度,是装了此无线网卡的电脑,跟另一台用网线连接R7000互传文件,2台电脑都是SSD硬盘。)

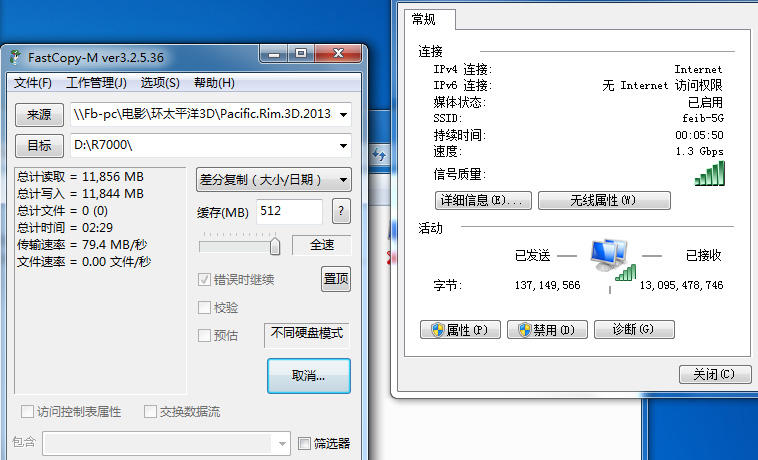

先来看看5G 1300m的下行速度(从另一电脑复制文件粘贴到本地)。80MB/s左右

02

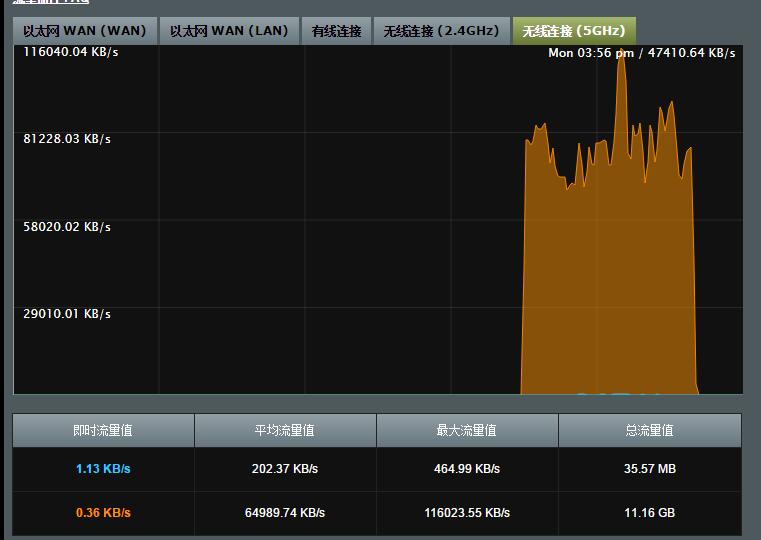

下面是R7000梅林里的查看5G传输情况 。峰值过百兆?

20161107160629

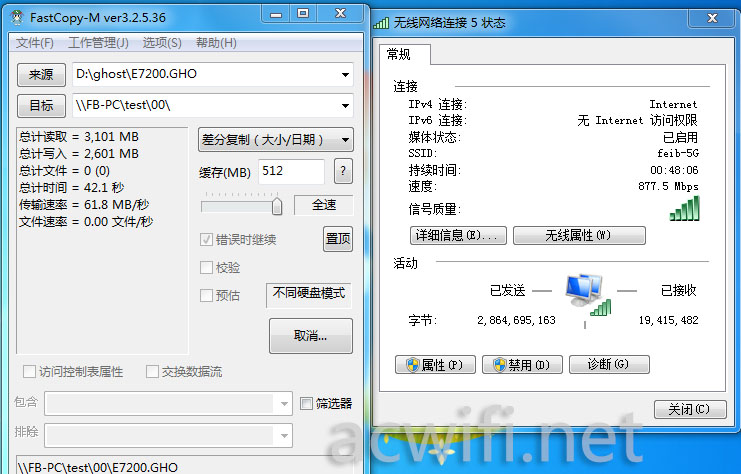

下面是上行速度(从本地复制文件粘帖到另一电脑上。)62MB左右。这时速率降了,实际上也从一开始的68MB左右,慢慢降到了62MB左右。

bcm9436004

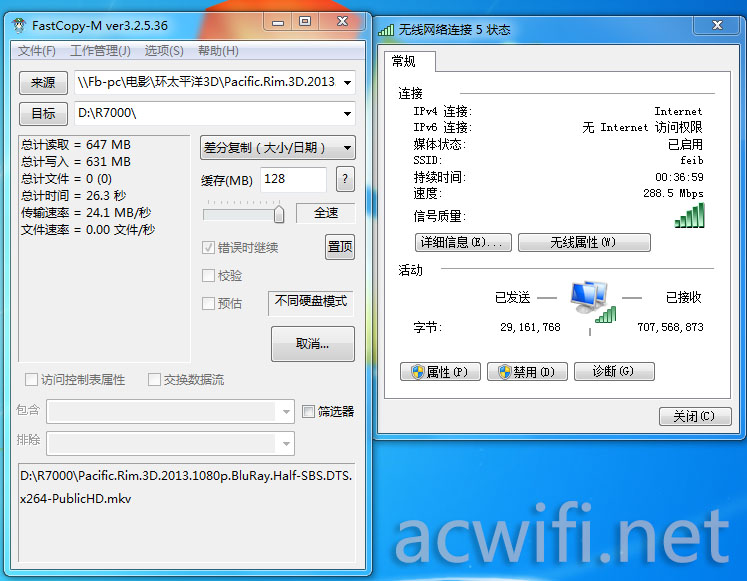

这张黑苹果无线网卡的2.4G,折腾了我许久,包括装华硕AC68其它版本的驱动,还是装黑苹果提取出来的驱动,装上后,死活上不了450m或600m,找了半天度娘,也没看到头绪,不久就总结出,苹果的2.4G设备,频宽都是20Mhz的,看见了288.5mbps的连接速率,证明了这块网卡是支持2.4G的256-QAM(如果是40M频宽,3X3MIMO,256-QAM调制下可到600Mbps,华硕的AC68网卡就是如此。而这个制式,需要无线双方都支持,R7000和AC68U都支持的)。测试了下行速度有24MB/s,这个速率似乎又会比40M频宽的2X2MIMO 300M速率的传输数据速度要快一些(一般2X2MIMO的300M也就16-18MB左右). 而2.4G上行速度在21MB左右。

bcm9436002

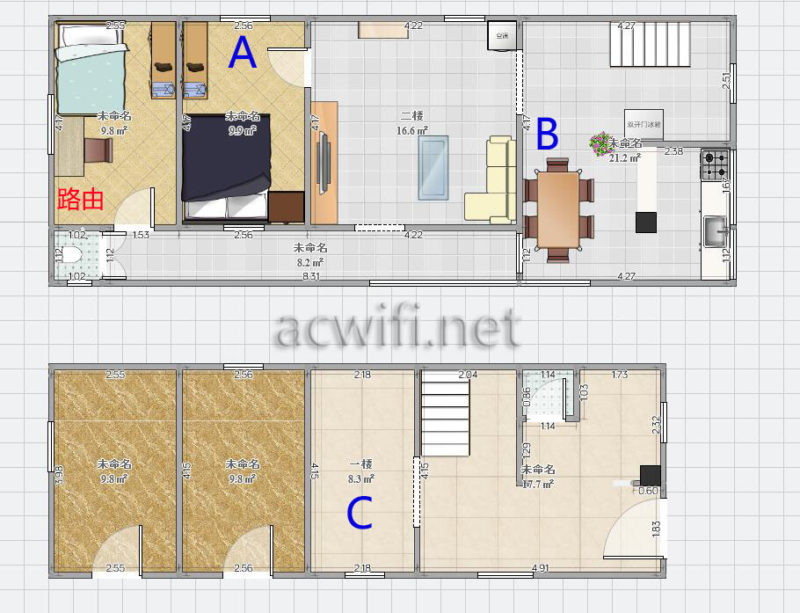

下面是两层平面图,单层面积不大, 没有水泥墙,全是砖墙。三个测试点A 、B、C。(把台式机搬来搬去好累)。

pingmiantubcm01



网卡下行速度(从局域网的另一台电脑复制文件到网卡所在的电脑的速度)

网卡上行速度 (从网卡所在的电脑复制文件到局域网的另一台电脑的速度)

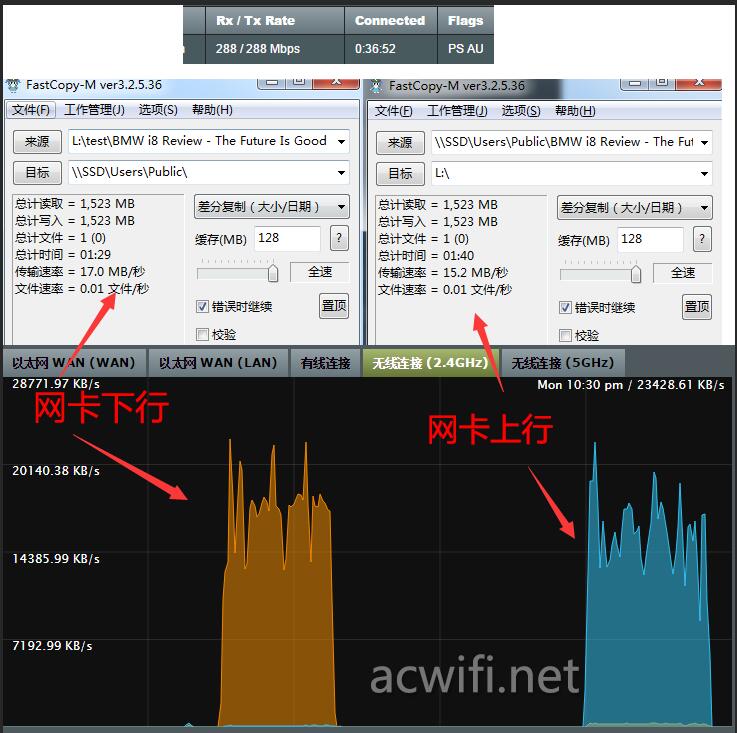

A点测试:

2.4G方面,下行速度有17MB/s,上行15.2MB/s

bcm94360-a2-4g

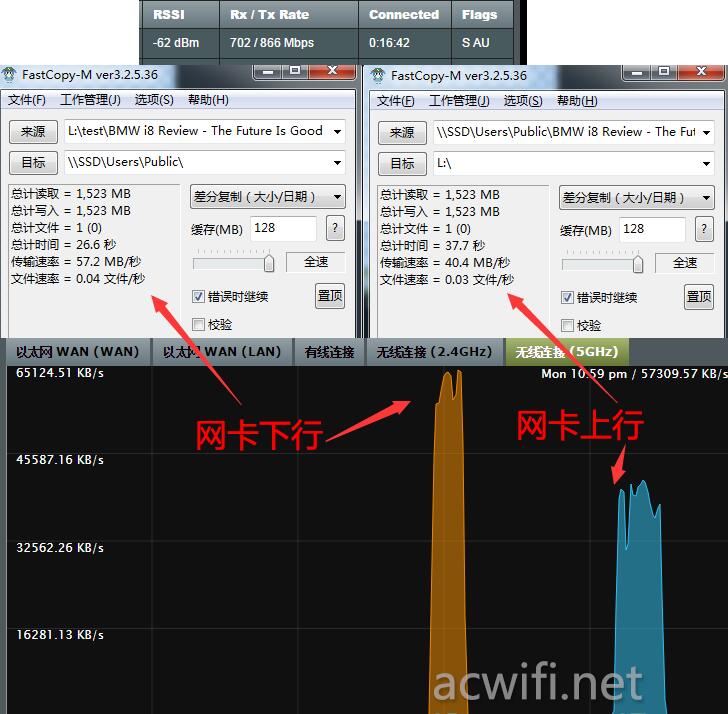

5G方面,连接速率没有达到最高的1300m,但速度不低,得益于高速率。下行速度有57.2MB/s,上行速度有40.4MB/s.

bcm94360-a5g

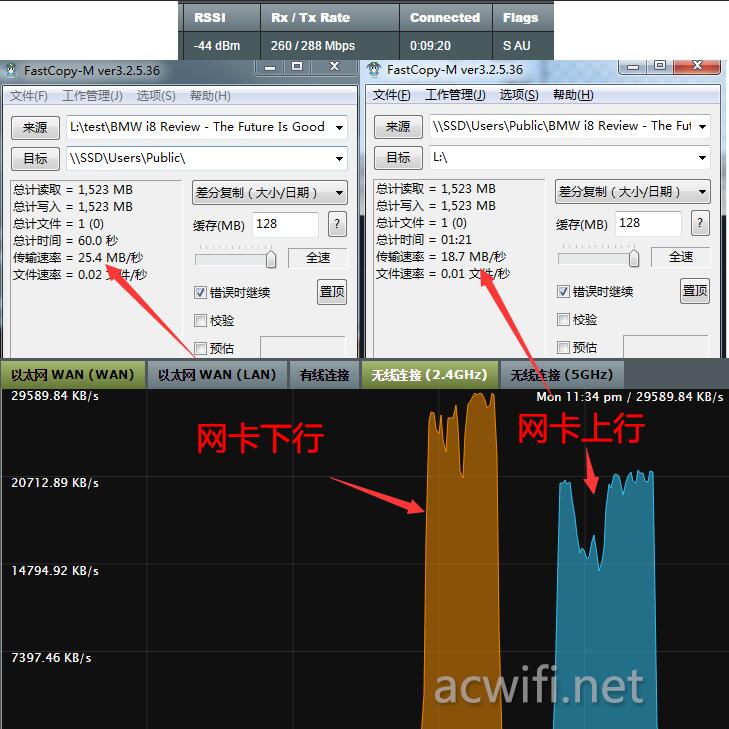

B点测试:

2.4G,下行25.4MB/s,上行18.7MB/S

bcm94360-b2-4g

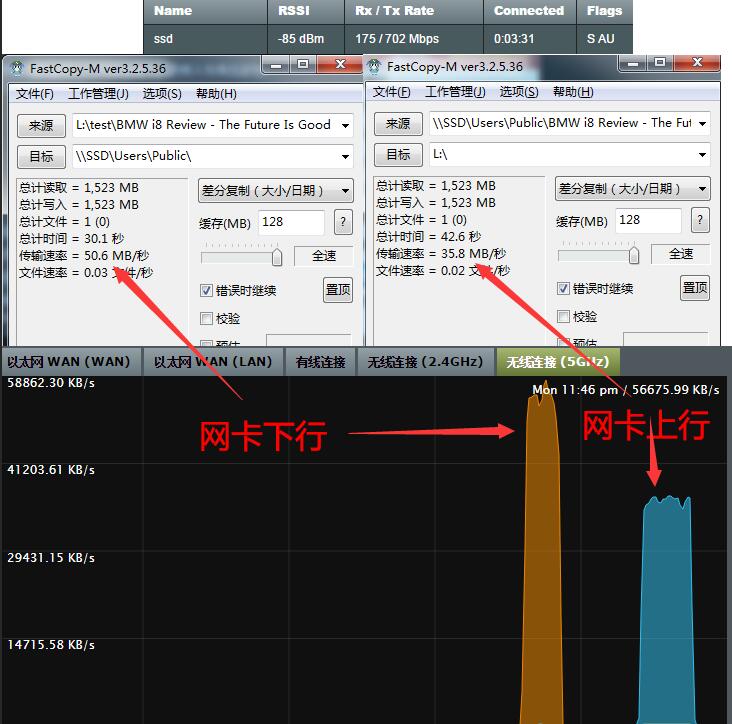

5G ,下行速度50.6MB/s,上行速度35.8MB/s

bcm94360-b5g

楼下D点位置:

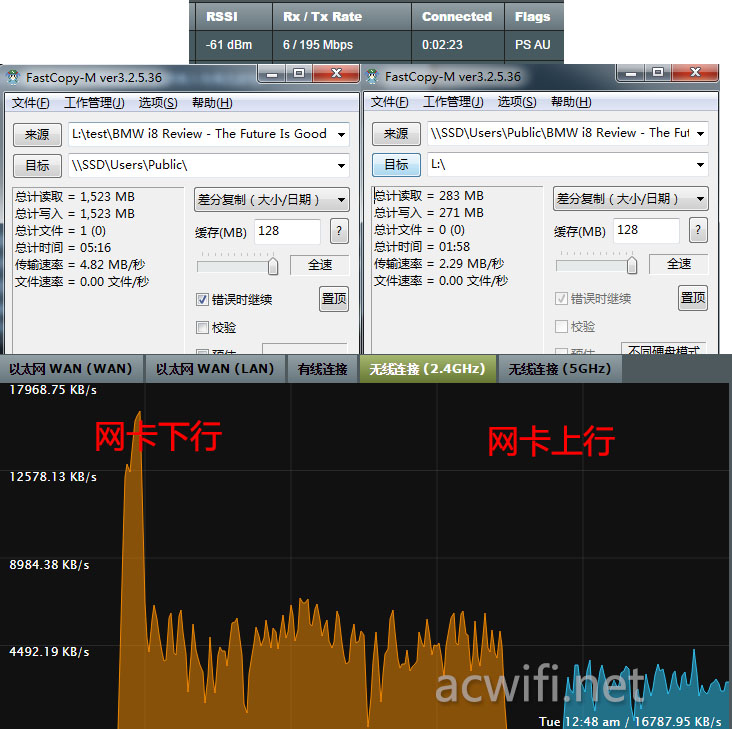

5G已经连接不上了,只能测2.4G的,2.4G速度已经不稳定了。下行只有平均4.82MB/s,上行晚少得可怜,只有2.29MB/s。因为CPIE卡在机箱偏下,机箱放在地上,相当于无线网卡也放在地上了。所以比较影响速度。

bcm94360-d2-4g

为了证明这一点。我把机箱放到桌面上面,大概离地有80cm高。再测试D点。并且三根天线与地面大概成45度角摆放。

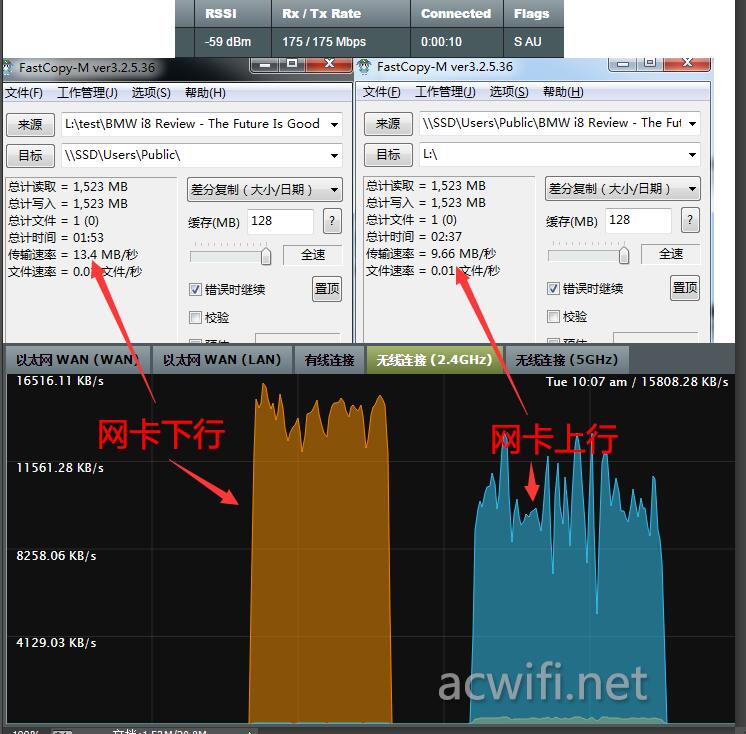

D点再测试:

2.4G下行13.4MB/s,上行9.66MB/s。比之前直接放地上,好多了。

bcm94360-d2-2-4g

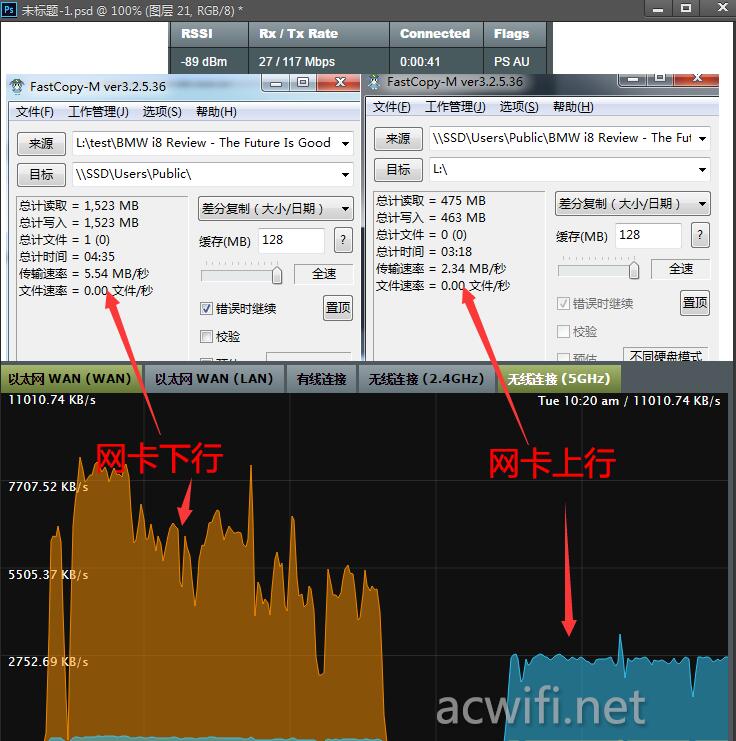

5G也能连接成功。下行5.54MB/s,上行2.34MB/s。

bcm94360-d2-5g

总结,

BCM94360cs无线网卡,支持3X3MIMO,5G最高1.3G速度,2.4G最高到288m,2.4G支持256-QAM。三根天线只能站在机箱后面,机箱又是金属的,这样对接收能力减弱了,如果能配上像华硕AC68那样的天线座子,把天线放到机箱顶部或桌面上,信号就会好些了。

个人观点:对于那些有无线网卡的朋友,距离无线路由器又较远的,无率是PCIE的或USB类的无线网卡,无线wifi的收发性能都不如一整个路由器,比如华硕(ASUS)PCE-AC68,华硕(ASUS)USB-AC68,这些价格基本过500元了。如果是台式机用,或者笔记本有RJ45千兆网口用,就买一个有中继功能的无线路由器当作网卡用就最适合了。例如腾达的AC15,它的信号比R7000还强,同在D点测试,用5G  1300m无线中继相同位置 的R7000,LAN口输出有近40MB/s的速度,且非常稳定 。而用R6300v2和R7000梅林,去中继R7000的5G  wifi,LAN的输出速度有30MB/s。这个速度比无线网卡强多了。

如果距离不远且同一层使用,隔2个墙,用这块黑苹果BCM94360无线网卡,还是挺经济实惠又不失性能的。
