笔记本电脑更换内置无线网卡,简单测试

今天买了一台二手笔记本电脑,dell的e6230,I5 I3320,4G内存,硬盘没要(另买了个便宜的TLC固态219元),850元包邮。本来有台更古老的联想笔记本Z360,但它没有USB3.0接口,网口还是百兆的,还有如果要更换它的内置无线网卡,需要刷白名单,但就算能成功更新网卡,但没有USB3.0和千兆网口,始终不方便测试路由器和无线网卡。所以就挑选了这台dell e6230,它有USB3.0口,千兆网口,重点是我拆机才发现了,它有三根WIFI天线,而且本身是intel N6300的双频无线网卡,那我以后可以非常方便地更换3x3mimo的内置无线网卡,但接口是Mini PCI-E,要是ngff接口就完美了,这样网卡的选择就更多,我好几张网卡不得不用转接卡装到台式主机上。如果你们懂得有哪台有USB3.0+千兆网卡+I3或I5+有NGFF接口的二手本本(不要联想和HP,刷BIOS白名单麻烦),留言告诉我型号,对了,价格1000左右。

它没有独立显卡,省电,少一个发热部件,太好了(我不玩游戏)。

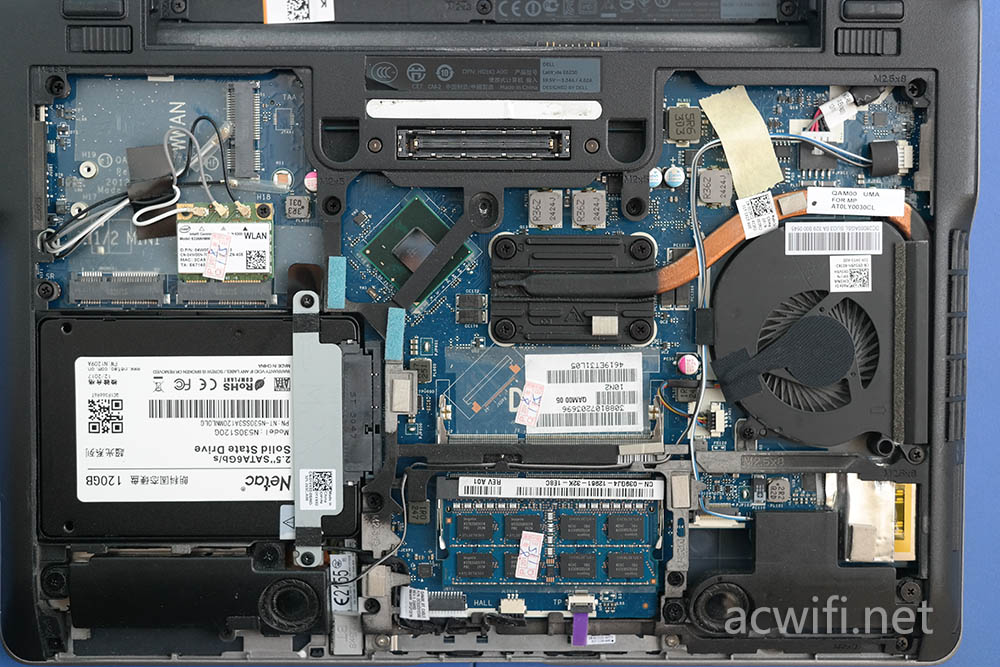

拆开笔记本电脑的后盖:

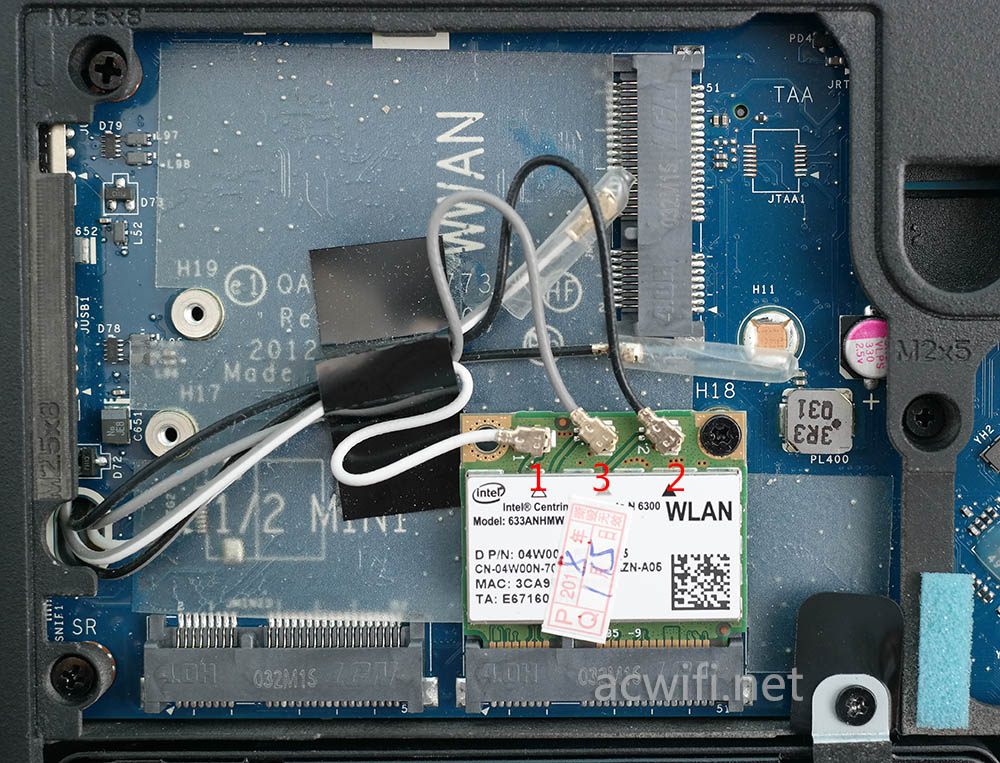

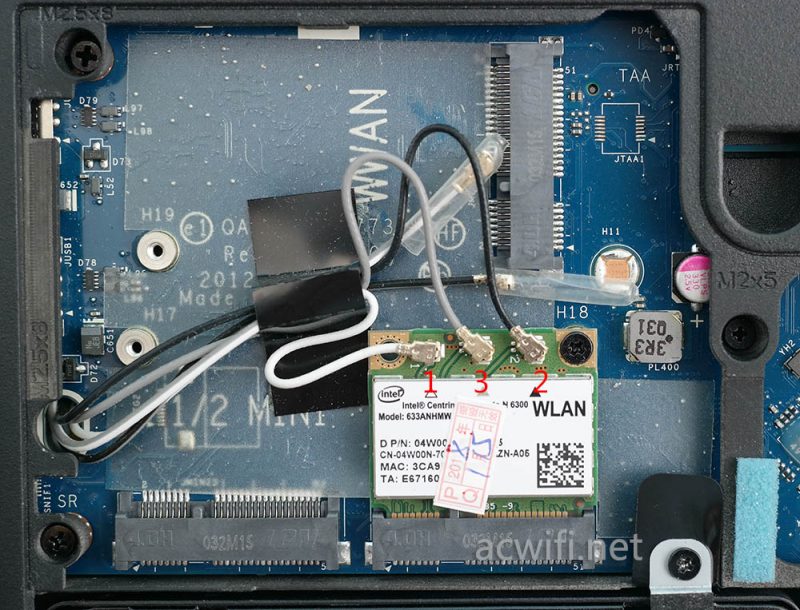

可见一共有5根天线,其中2根没有接的是无线上网卡的天线(例如3G上网)。原配的是intel N6300无线网卡,如下图

天线接口下方有数字,其实这个序号没什么作用,乱插就行,个人认为。下单笔记本时我就已经挑好了一个无线网卡:BCM94352,它是2x2mimo,2T2R,支持5G ac,即300m的2.4G和867m的5G,我认为这无线速率是笔记本电脑升级无线网卡的最低速率要求,因为大多数无线路由器都是 1200m的无线规格了。而且价格就100左右。(我买的这个93.8包邮,不带蓝牙的版本,如果带蓝牙的要120元左右,我不需要蓝牙,后来才知道这款自带蓝牙模式),如下图

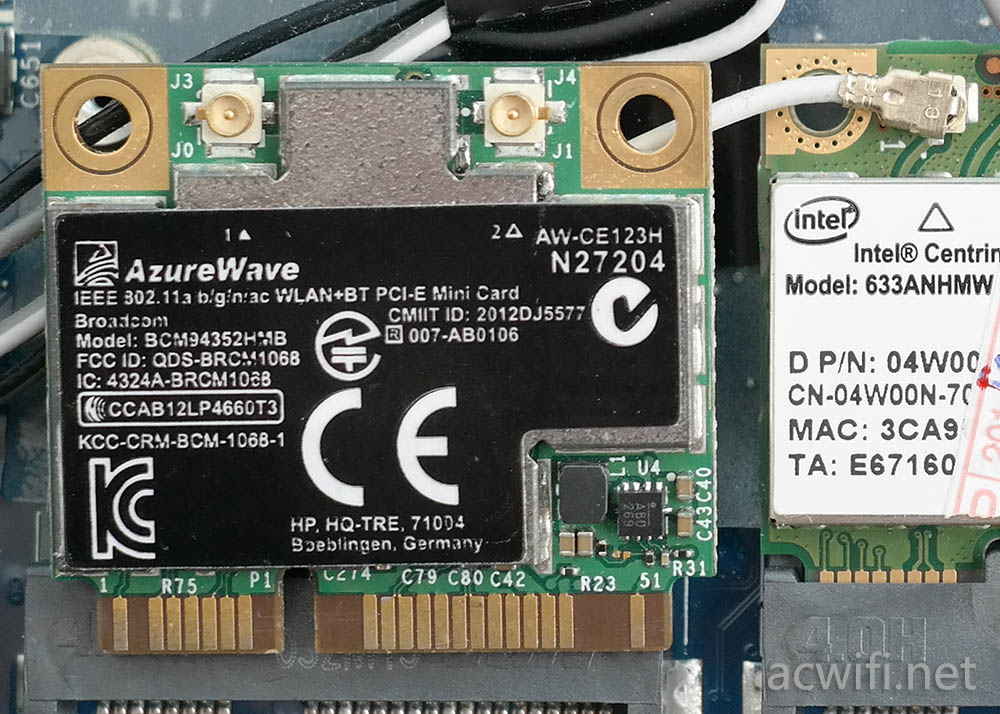

bcm94352

型号:BCM94352HMB,接口是Mini PCI-E,(它还有m2/NGFF的接口版本:BCM94352Z)

天线接口下方也有数字标注:1和2,那我依照旧的1接白,2接黑来接吧(心里却说着顺序没有关系)。顺序对于老款的网卡型号是有关系的,例如下图这张

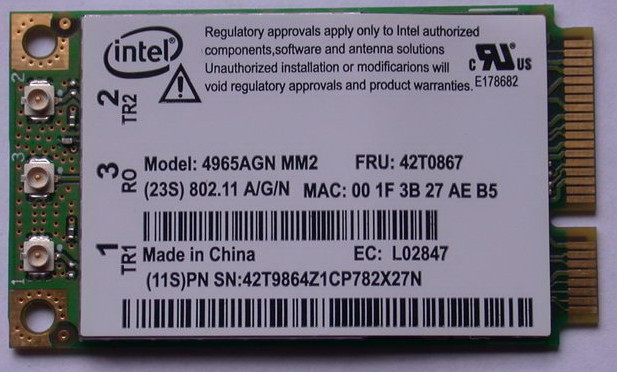

intel 4965AGN

intel 4965AGN

如果天线有3根可用,也不用管。如果天线只有2张,而上图这网卡有3个接口,那么3号座(R0)就不用插了,只接1和2就行,R0其实就是只接收的,不发射的,这网卡是2T3R了(两接三收),TR代表可发可收,R代表只可收,不可发。比如intel 4965AGN,是2x2mimo,300m的2.4G和300M的5G(不支持ac),如果只接了1和3,可能无线连接速率只有150m了。还有些会标注Main (主天线)、AUX(辅助天线),主天线就是TR,辅助天线就是R。

简而言之,只标数字不标字母的,尽管乱插就行。除非你的天线数量不够。

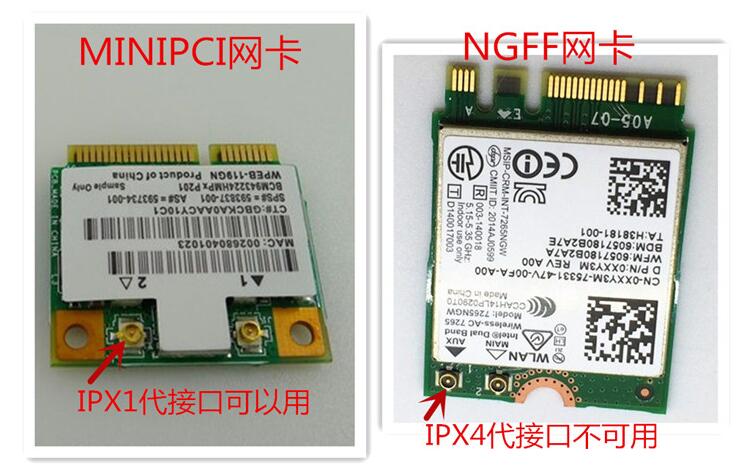

除了网卡接口区分mini pci-e和ngff,天线插座也分IPX1和IPX4,尺寸大小不一样。不过,就算尺寸不对应,也可以用转接。。

ipx1 4

我想,我以后会买一个BCM94360HBM换上(188元),毕竟不想浪费3根天线,3x3mimo,5G速度更快。如果明确自己只想要用高速5G就可以考虑BCM94360MC5(mini pci-e接口),它是单频5G 1300m,价价很吸引,只要85元。而目前可用在笔记本内置网卡最高5G速率的是intel 9260ac。它还是2x2mimo的产品,但因为支持160Mhz频宽,所以在2x2mimo下,5G就能达到1.7G连接速率,只是,也要有相应的路由器支持,例如网件R7800。

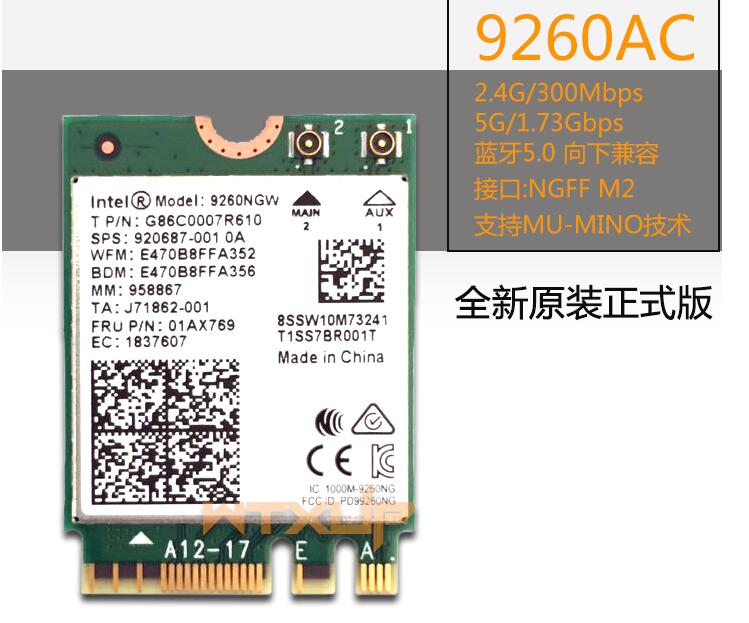

intel 9260ac

intel还有几款2x2mimo ac的网卡,例如7620ac,8260ac和8265ac,后两者是ngff接口,8265ac支持intel的mu-mimo(我没测试过)。如果喜欢高通芯片的朋友可以选择killer 1535,它的无线芯片是QCA6174A,支持高通的mu-mimo(已经测试过,高通的mu-mimo实测效果)。其实现时各品牌之间的不兼容, mu-mimo根本没有多大的作用。

简单地把新网卡换上,并用前后两张网卡做了一些简单的无线传输速度测试。

原配是intel N6300,3x3mimo,2.4G连接速率最高450Mbps,5G连接速率最高也是450Mbps,因为它不支持802.11ac。

要换的是BCM94352,2x2mimo,2.4G连接速率最高300Mbps,5G连接速率最高是867Mbps,因为它支持802.11ac。

在2.4G速就上,前者有优势 ,在5G速度上,则后者明显占优。到底相差多少?从不同距离下的无线传输速度测试结果中就能了解。

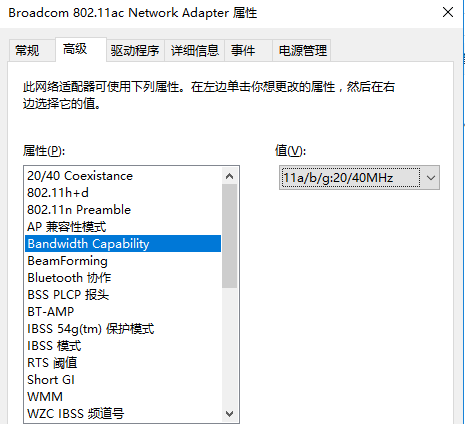

有些朋友在换上一些本来支持2.4G 300m或450m的无线网卡,却发现最高速率只有144m或217m时,其实这是工作在20m频宽下而已,需要在网卡属性配置里,设置一下频宽,从20m更改为auto,或20/40即可。如下图
set 01



测试对比开始,测试的路由器是斐讯K3,路由放在下图中的WIFI位置,这次我只测试三个位置,分别是:

离WIFI不到2米的同一个房间内的位置,离WIFI距离11米远的C点位置,还有楼下的D点位置。

pingmiantw

台式机PC接到斐讯K3路由器的LAN口,DELL E6230连接斐讯K3的WIFI,利用文件拷贝来测试得出平均传输速度。

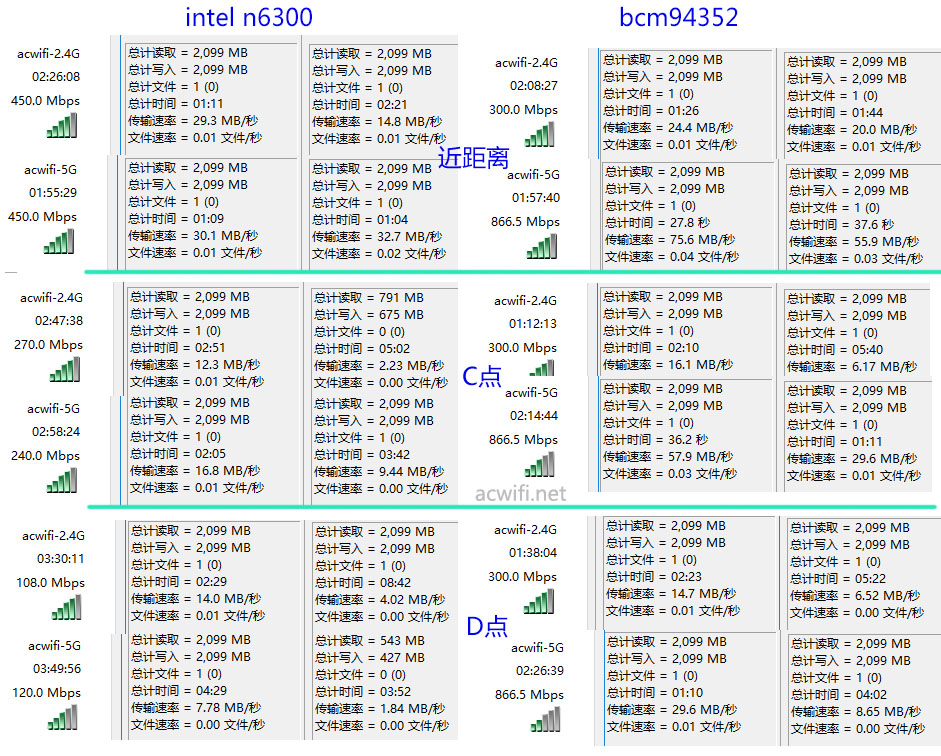

所有测试结果如下图汇总:

2.4G 5G

我把2.4G和5G的数据都做成图表,对比结果如下:

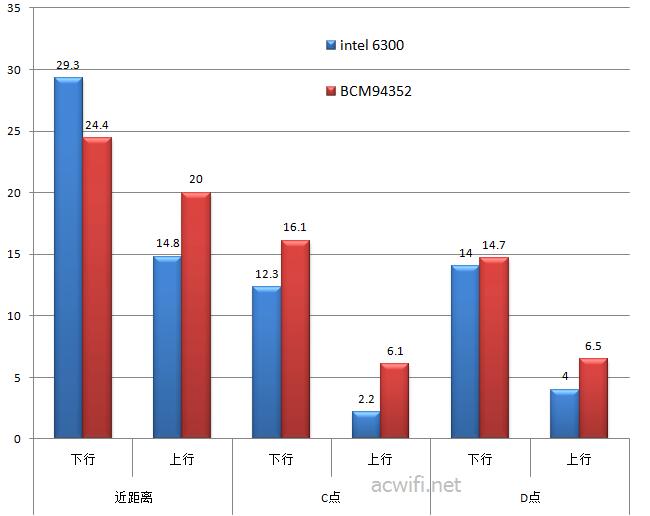

2.4G内网传输速度对比: (MB/s)

2.4G vs

在近距离下,因为速率450mbps,所以intel N6300有绝对的速度优势,但在远距离下,反而让2x2mimo的bcm94352反超。

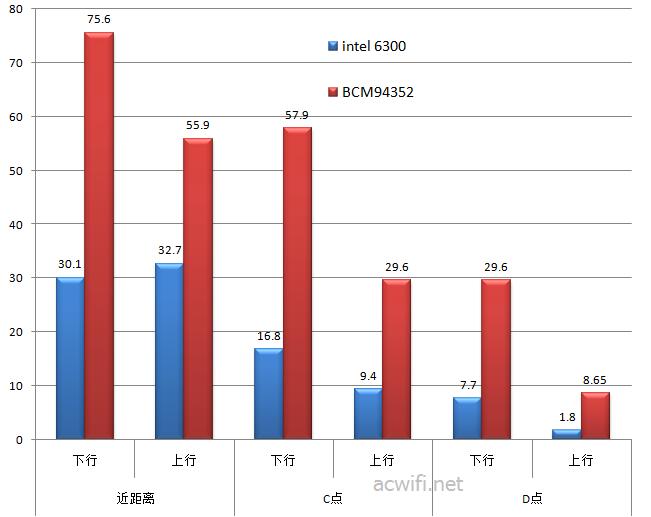

再来看5G的结果对比:

5G vs

因为bcm94352支持802.11ac,速率达到了867m,传输速度达到了75Mb/秒,相差一倍有多,而且在各个位置都保持着非常大的差距,这就是5G ac的优势。有朋友说5G穿墙弱,是,没错,穿培是比不上2.4G,但你最后要的是速度还是只要信号?无论朋友是挑选路由器还是无线网卡,1200m这个无线速率就是最低的标准,没有5G  ac就不要买了,浪费钱。

若有疑问可以在本站留言,或关注微信公众号咨询:acwifi-net

qrcode_for_acwifi

如需转载请注明来源和链接:路由器交流 » 笔记本电脑更换内置无线网卡,简单测试
